Установка

Для теста эффективности Enermax ETS-T50A-FSS мы воспользовались процессором Intel Core i7-4960X на сокете Intel LGA2011. Установка сюда производится элементарно, хотя и на других процессорных разъемах она будет не намного сложнее. Сначала вкручиваем винтовые стойки в подходящие отверстия родной усилительной пластины разъема.

Enermax ETS-T50A-FSS

Затем ставим сверху крепежные лапы и вручную прикручиваем их комплектными гайками. Если нужно, кулер можно повернуть на 90 градусов, для этого достаточно поменять направление крепления лап с вертикального на горизонтальное.

Enermax ETS-T50A-FSS

Наносим термоинтерфейс и двумя подпружиненными гайками прикручиваем на место радиатор. Изначально он не соприкасается с крышкой процессора, потому затяжку гаек нужно производить поочередно, по несколько поворотов за раз, чтобы все встало ровно и без перекоса. Стоит учесть, что для затяжки заднего крепления понадобится длинная и тонкая крестовая отвертка.

Enermax ETS-T50A-FSS

Ставим на место вентилятор и направляющую рамку. Подключаем питание.

Enermax ETS-T50A-FSS

Так выглядит конструкция с обратной стороны.

Enermax ETS-T50A-FSS

Первому слоту расширения PCI кулер никак не мешает.

Enermax ETS-T50A-FSS

Нет проблем и с планками оперативной памяти.

Enermax ETS-T50A-FSS

Отпечаток на подошве получился неплохим. Имеем хороший прижим в центре всех пяти тепловых трубок. Но края основания в двух противоположных углах слегка приподняты. В целом скорость передачи тепла с таким контактом будет полноценной.

Enermax ETS-T50A-FSSEnermax ETS-T50A-FSS

Технические характеристики

Эффективность отвода тепла новой версией кулера Enermax ETS-T50A-FSS сравнивалась его прошлым 120-мм вариантом Enermax ETS-T50A-DFP.

Техническая характеристика Enermax ETS-T50A-FSS Enermax ETS-T50A-DFP Aardwolf Performa 10X (APF-10XPFM-120)
Страница продукта enermaxeu.com enermaxeu.com performa.cool
Совместимость с процессорными разъемами Intel LGA 775/115x/1366/2011/2011-3/2066
AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+)
Intel LGA 775/115x/1366/2011/2011-3
AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+)
Intel LGA 775/115x/1366/2011/2066
AMD AM2(+)/AM3(+)/AM4/FM1/FM2
Размеры радиатора (ДхШхВ), мм 160х65х136 160х65х136 131x74x151
Размеры вентилятора (ДхШхВ), мм 140х140х25 120х120х25 120х120х25
Материал радиатора и конструкция Вертикальный радиатор из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют основание прямого контакта с зазорами. Ребра и трубки полностью окрашены в черный цвет Вертикальный радиатор из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют основание прямого контакта с зазорами. Ребра и трубки полностью окрашены в черный цвет Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием
Вес радиатора, г 722 696 579
Количество пластин радиатора, шт. 54 54 46
Толщина пластин, мм 0,5 0,5 0,4
Межреберное расстояние, мм 1,75 1,75 2
Расчетная площадь радиатора, см2 ~ 9 550 ~ 9 550 ~ 6 834
Модель вентилятора 1 x Enermax AFT50-14 1 x Enermax UCDFP12P 1 х Aardwolf AF12025H12M-2433
Скорость вращения вентилятора, об/мин 500 ~ 1000 с ШИМ 800 ~ 1000 / 1500 / 2000 с ШИМ 1000 ~ 2000 с ШИМ
Воздушный поток, м3/ч 50,59 ~ 94,21 57,24 ~ 71,87 / 113,61 / 145,15 76
Уровень шума вентилятора, дБ (А) 13 ~ 22 16 ~ 18 / 23 / 27 16 ~ 35
Статическое давление, мм воды 0,57 ~ 2,13 0,82 ~ 1,36 / 2,70 / 4,81 3,91
Количество и тип подшипника вентилятора Twister Bearing (Гидродинамический подшипник с магнитной стабилизацией) Twister Bearing (Гидродинамический подшипник с магнитной стабилизацией) Long Life Bearing (Улучшенная втулка скольжения)
Время наработки на отказ вентилятора, час 160 000 160 000
Номинальное напряжение вентилятора, В 12 12 12
Сила тока вентилятора, А 0,12 0,30 0,18
Пиковое энергопотребление вентилятора, Вт 1,44 3,6 2,16
Дополнительные особенности Съемные лопасти крыльчатки, направляющая поворотная рамка воздушного потока Съемные лопасти крыльчатки, встроенный ограничитель максимальной скорости, технология очистки от пыли, направляющая поворотная рамка воздушного потока
Средняя стоимость, $ ~55 ~70 ~35

Тестовый стенд

Для тестирования эффективности кулера Enermax ETS-T50A-FSS использовался стенд на базе платформы Intel LGA 2011 в следующей конфигурации:

  • процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентилятора: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 26 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

Enermax ETS-T50A-FSS

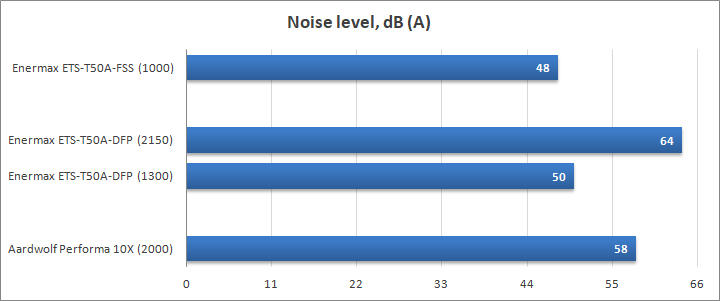

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. К сожалению, для охлаждения горячего стендового процессора пришлось выжать из вентилятора Enermax ETS-T50A-FSS полную скорость, получив при этом уровень шума в 48 дБ (А). Enermax ETS-T50A-DFP смог пройти тесты при скорости 120-мм вентилятора в 1300 об/мин 50 дБ (А) и 2150 об/мин и 64 дБ (А). Система Aardwolf Performa 10X выложилась на полную, чтобы остудить процессор, показав 2000 об/мин, но при чуть меньшем уровне шума в 58 дБ (А).

Enermax ETS-T50A-FSS

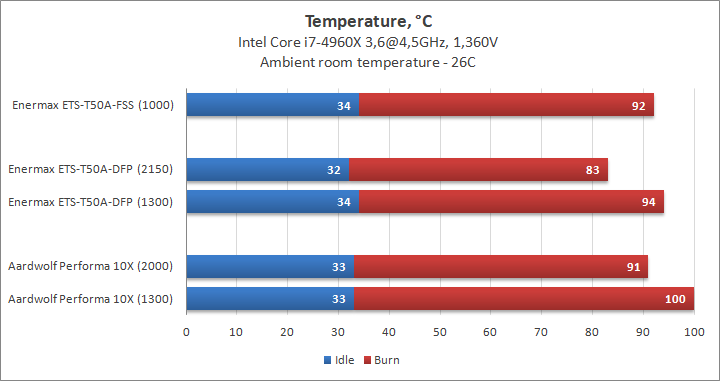

Посмотрим на график температур для каждого уровня шума. Как видим, новый 140-мм вентилятор Enermax ETS-T50A-FSS действительно работает несколько тише и эффективнее, чем старая 120-ка при чуть большей скорости и уровне шума. Однако, этого все равно недостаточно для эффективного рассеивания 150 ватт тепла стендового процессора. В тоже время, если раскрутить 120-мм вентилятор на максимум, температура падает на целых 11 градусов, а это уже приличный запас для дальнейшего разгона процессора, пусть даже он и будет сопровождаться ревом пропеллера в нагрузке. Результаты Aardwolf Performa 10X выглядят неубедительно за счет большей шумности, а при низких оборотах он вообще доводит процессор до перегрева, но и стоит он немного дешевле.

Выводы

Обновление кулера Enermax ETS-T50A-FSS получилось неоднозначным. По сути, в нем изменился лишь вентилятор — с мощного 120-мм на тихоходный 140-мм. С одной стороны, он действительно стал чуть более тихим и производительным на пониженных оборотах в сравнении прошлой версией. Однако ограничение верхней планки скорости в 1000 об/мин выглядит, скорее всего, нерациональным решением, поскольку искусственно урезается потенциал крупного радиатора на пять тепловых трубок. А данному радиатору требуется как раз высокое статическое давление, чтобы быстро отводить тепло от близко расположенных ребер. Это наглядно видно из наших тестов — разница в 9 градусов красноречиво говорит сама за себя. С новым вентилятором кулер не справляется с охлаждением горячих процессоров. Кроме того, отказ от пластиковых крепежных планок в пользу скоб мне тоже кажется не лучшим решением.

Учитывая прямой контакт и большое количество тепловых трубок, ETS-T50A-FSS наилучшим образом подходит для всех актуальных процессоров AMD и Intel LGA 2011(-v3) или 2066 в качестве тихого и красивого охлаждения. Если же душа жаждет скорости и разгона — можно снять родной вентилятор и заменить его двумя 120-мм пропеллерами с хорошим статическим давлением. В таком варианте ETS-T50A сможет составить достойную конкуренцию существенно более дорогим суперкулерам.
