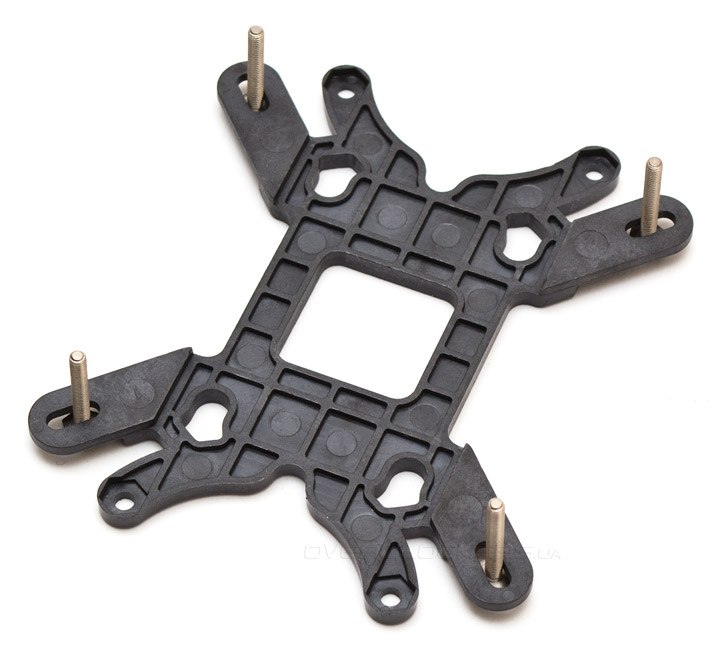

Монтаж процессорного кулера EVGA ACX CPU Cooler будет продемонстрирован на примере разъема Intel LGA1155. Процесс начинается со сборки усилительной пластины, которая, к слову, является пластмассовой (а не металлической, как это обычно бывает). Через нужные отверстия просовываем винты. Они никак не фиксируются.

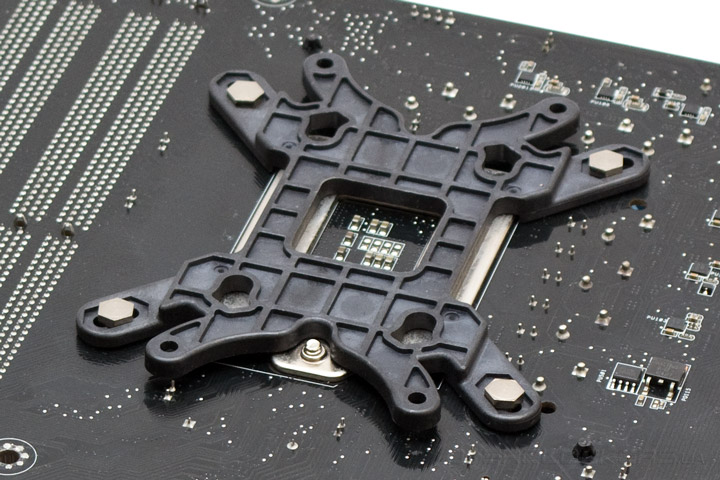

Прикладываем собранную усилительную пластину к обратной стороне материнской платы, попадая винтами в крепежные отверстия.

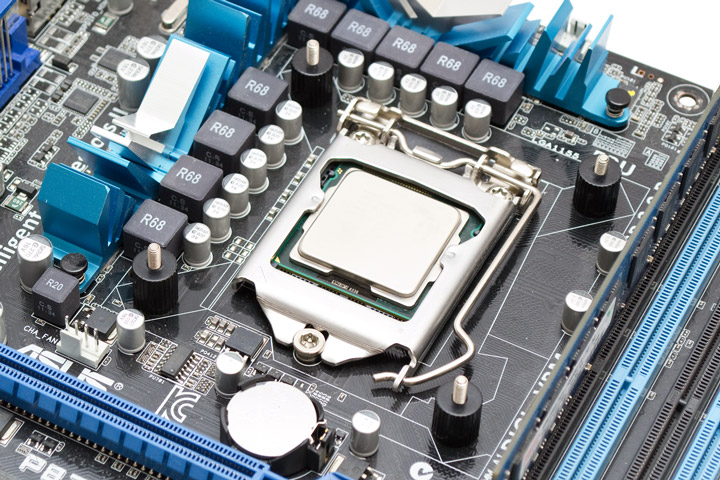

С лицевой стороны материнской платы навинчиваем на винты пластмассовые бочонки-подставки.

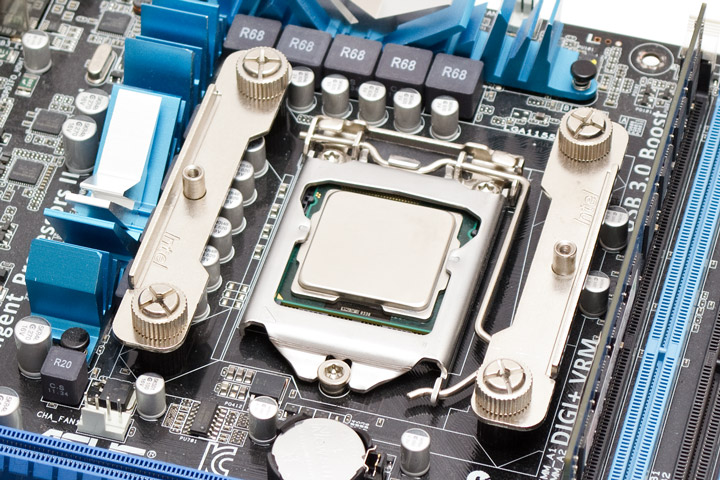

На подставки накладываем крепежные лапы и фиксируем их при помощи гаек. Для надежности их лучше дотянуть отверткой.

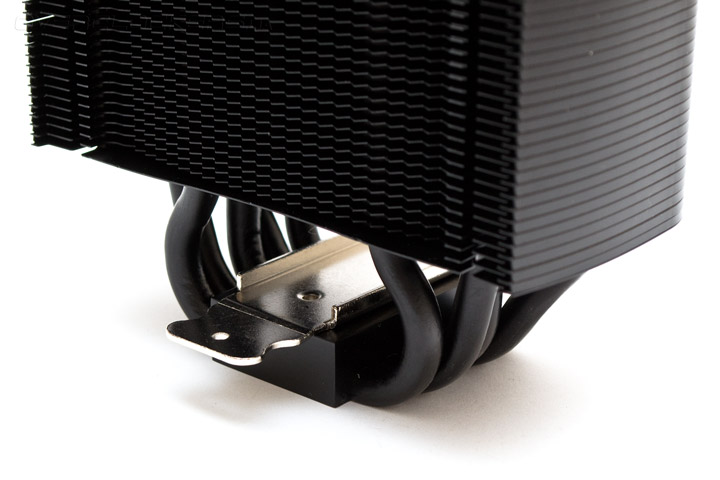

Укладываем крепежную планку на основание кулера сверху, попадая выступами в соответствующие пазы.

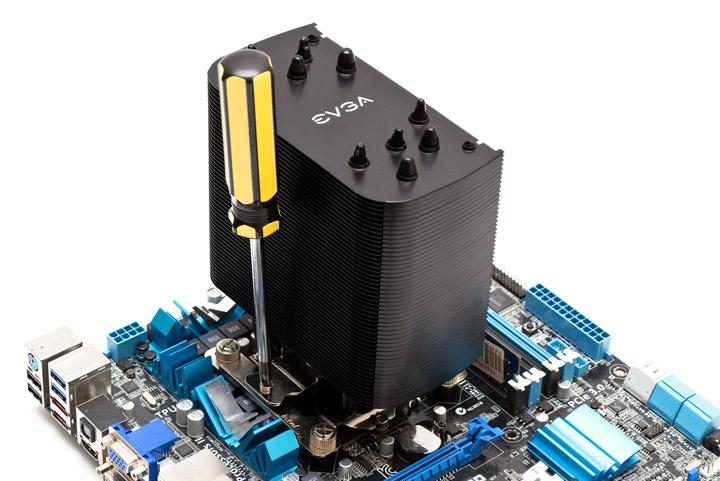

Наносим термоинтерфейс, ставим радиатор на место и фиксируем с помощью отвертки и двух маленьких винтов крепежную поперечную планку к установленным на плате крепежным лапам.

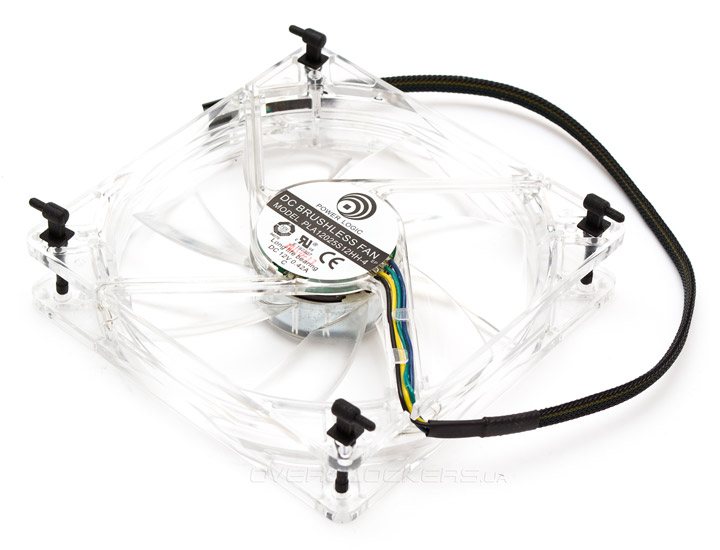

В вентилятор продеваем мягкие резиновые крепежи. Следите, чтобы их Г-образные хвостики были ориентированы в противоположных направлениях друг от друга. Иначе потом вентилятор может быть очень проблематично снять, особенно в тесном корпусе.

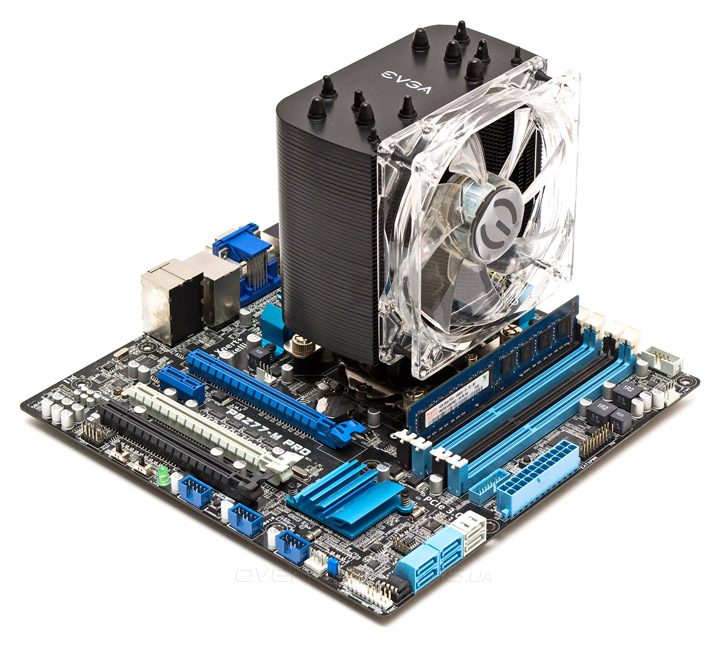

Устанавливаем вентилятор на радиатор, попадая резиновыми креплениями в отверстия сверху и снизу кулера. Не забываем подключить питание к пропеллеру. Вот так симпатично и аккуратно выглядит конструкция в собранном виде.

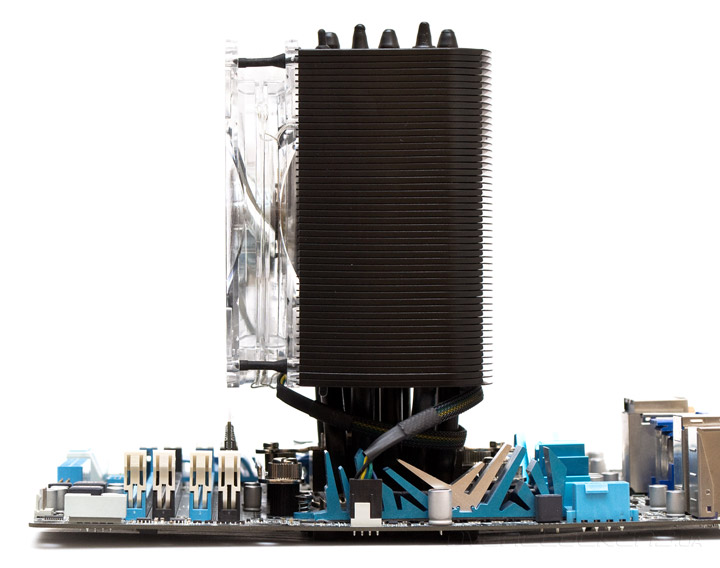

Первый слот расширения PCI остается полностью открытым.

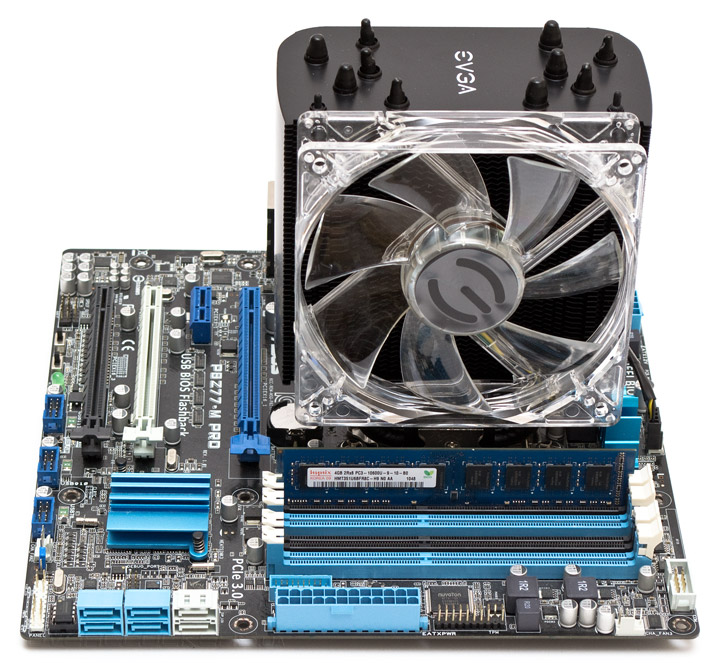

У оперативной памяти накрывается вентилятором первый от процессора слот. Допустимая высота планок памяти здесь — до 38 мм.

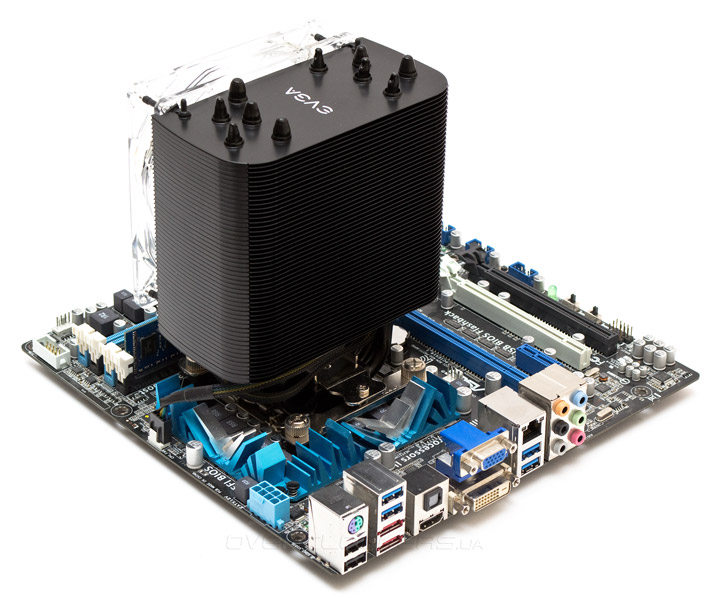

Сзади, за кулером, более чем достаточно места для любых манипуляция с разъемами. Тем более что установка второго вытяжного вентилятора на радиатор не предусмотрена штатными средствами.

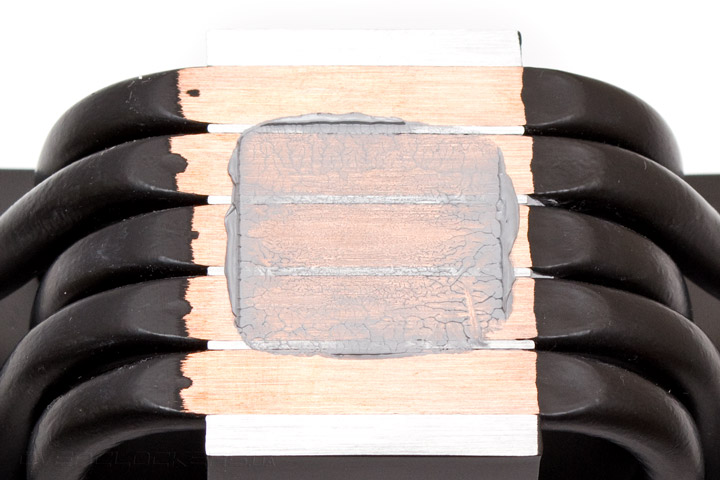

Отпечаток термоинтерфейса получился просто замечательным. Он свидетельствует об абсолютной ровности подошвы кулера и очень высокой силе его прижима. Хотя, как видим, на маленьких крышках процессоров Intel серий LGA115x помещается всего три 8-мм тепловые трубки, а еще две остаются не у дел.
Технические характеристики
Эффективность отвода тепла кулером EVGA ACX CPU Cooler сравнивалась с одним из лучших и самых распространенных бюджетных кулеров — Zalman CNPS10X Performa.
| Техническая характеристика | EVGA ACX CPU Cooler | Zalman CNPS10X Performa |
| Страница продукта | evga.com | zalman.ru |
| Совместимость с процессорными разъемами | Intel LGA 775/1156/1155/1150/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2(+) |
Intel LGA 775/1156/1155/1150/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 135х68х165 | 132x75x152 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х25 | 120х120х25 |
| Материал радиатора и конструкция | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 8 мм, расставленных U-образно. Тепловые трубки имеют основание прямого контакта. Вся поверхность кулера, кроме подошвы, окрашена в черный цвет | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием |
| Вес радиатора, г | 725 | 610 |
| Количество пластин радиатора, шт. | 51 | 47 |
| Толщина пластин, мм | 0,5 | 0,45 |
| Межреберное расстояние, мм | 2 | 1,9 |
| Расчетная площадь радиатора, см² | ~9 000 | ~ 7 900 |
| Модель вентилятора | Power Logic PLA12025S12HH-4 | Zalman ZP1225ALM [Z1P-PWM] |
| Скорость вращения вентилятора, об/мин | 800 ~ 2600 с ШИМ | 900 ~ 2000 с ШИМ |
| Воздушный поток, м³/ч | 44 ~ 153 | – |
| Уровень шума вентилятора, дБ (А) | 42,5 | 17 ~ 36 |
| Статическое давление, мм воды | – | – |
| Количество и тип подшипника вентилятора | Улучшенная втулка (Long Life Bearing) | Улучшенная втулка (Long Life Bearing) |
| Время наработки на отказ вентилятора, час | 60 000 | 50 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,42 | 0,2 |
| Пиковое энергопотребление вентилятора, Вт | 5,04 | 2,4 |
| Дополнительные особенности | – | Фирменный резистор RC24P в комплекте |
| Средняя стоимость, $ | ~50 | ~36 |
Тестовый стенд
Для тестирования эффективности кулера EVGA ACX CPU Cooler использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
- процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,104 В; 1,352 В);
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентилятора: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования

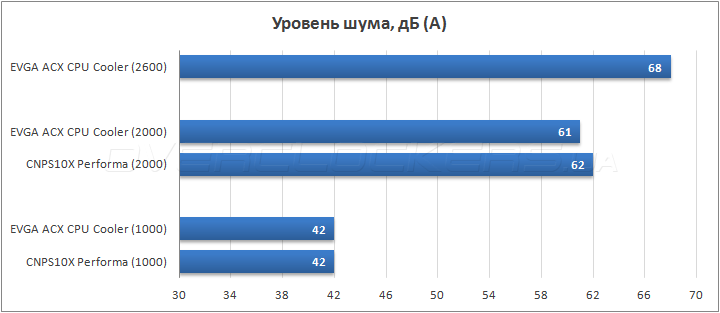

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. При скорости вращения крыльчатки в 1000 и 2000 об/мин оба кулера демонстрировали схожие акустические показатели. А на недостижимых для CNPS10X Performa 2600 об/мин, ACX CPU Cooler значительно ушел вперед по шуму, выдав его на целых 68 дБ (А).

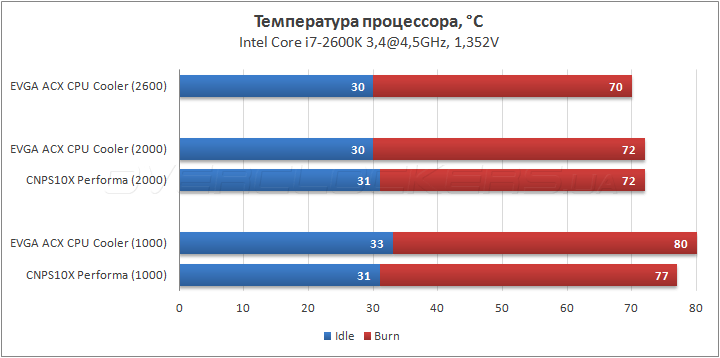

Посмотрим на график температур для каждого уровня вращения вентиляторов.
На низких скоростях Zalman CNPS10X Performa отыгрывает целых 3 градуса по температуре процессора у EVGA ACX. При 2000 об/мин между кулерами наблюдается паритет. А разогнавшись до 2600 об/мин EVGA ACX CPU Cooler занимает лидирующую позицию, выиграв два градуса у CNPS10X Performa. Комментарии тут, как говорится, излишни. Обе модели, даже не смотря на разную конструкцию, проявили себя более чем достойно.
Выводы
Даже отбросив в сторону стереотипы и завышенные ожидания относительно бренда EVGA, можно утверждать, что процессорный кулер у них получился достойным. Да, у него красивый дизайн, но, по своей сути, ACX CPU Cooler является очень утилитарным устройством. Он предназначен сугубо для разгона. Причем в полной мере он способен раскрыть свой потенциал лишь на крышках крупных процессоров вроде Intel LGA2011 или AMD, где будут задействованы все пять 8-мм тепловых трубок данного радиатора. И даже когда работает всего три тепловые трубки, ACX CPU Cooler тягается с Zalman CNPS10X Performa на равных. Возможно, компании стоит выпустить версию радиатора с тремя тепловыми трубками сугубо для разъемов Intel LGA115x, что позволило бы сэкономить на производстве и конечной стоимости товара без потери в мощности охлаждения.
Из недостатков у данного устройства следует отметить не самый лучший по качеству исполнения вентилятор и использование пластмассовой усилительной пластины. Впрочем, ни первое, ни второе критичной проблемой для кулера данной ценовой категории не является.
А по достоинствам стоит пройтись отдельно. Пять 8-мм тепловых трубок и огромная площадь рассеивания тепла позволит данному кулеру без проблем справится с любым современным процессором. Отличная обработка основания и высокая степень ее ровности усиливают эффект от применения здесь прямого контакта тепловых трубок. Система крепления выполнена на образцовом уровне, как по универсальности, так и по удобству. Мощности вентилятора вполне хватает для оверклокерских экспериментов «из коробки». И все это предоставляется покупателям по весьма гуманной цене.
