Установка

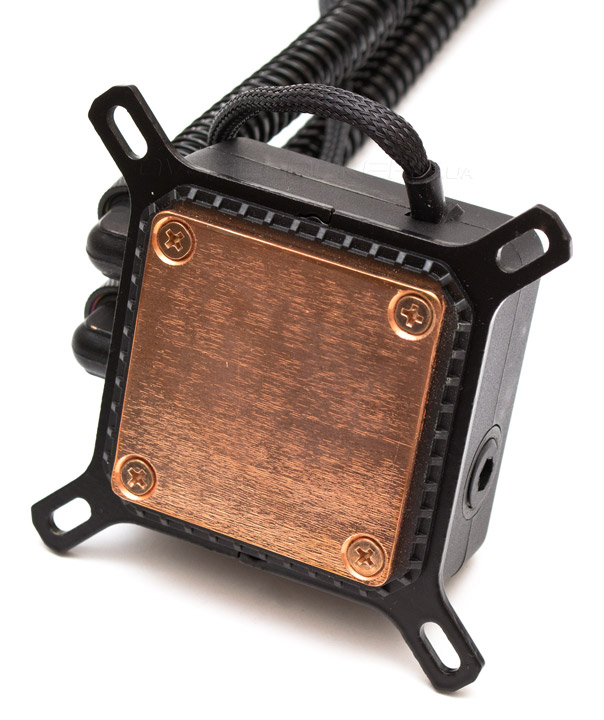

Монтаж Fractal Design Kelvin S24 происходит чрезвычайно просто на любом процессорном разъеме. Мы рассмотрим его на примере Intel LGA2011. Для начала на водоблок устанавливаются крепежные лапы. Они вставляются по сторонам и защелкиваются посередине друг за друга без каких-либо винтов.

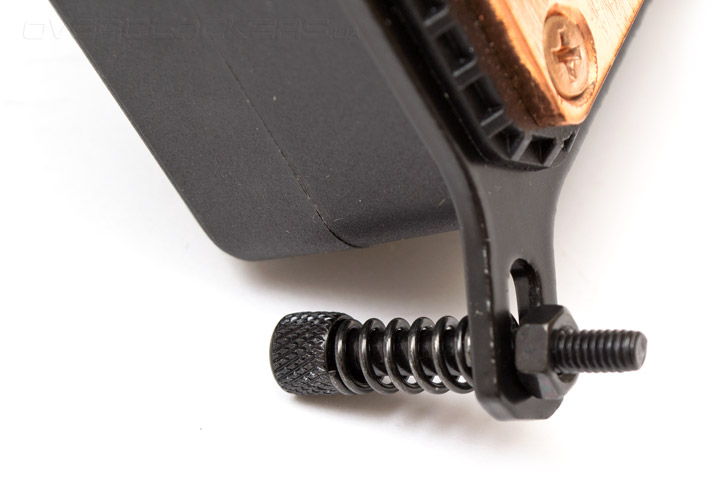

Затем на крепежных лапах нужно собрать прижимной винт. Для этого понадобится сам винт с накатанной головкой (главное не перепутать их тип, поскольку в комплекте есть три варианта с резьбой под разные типы процессорных разъемов), пружина, металлическая шайба и гайка. В собранном виде выглядит следующим образом:

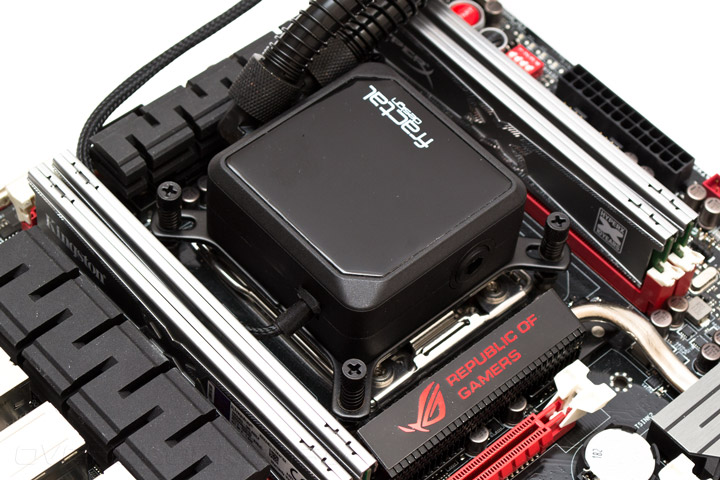

Наносим термоинтерфейс на процессор, опускаем на место водоблок и закручиваем четыре подпружиненных винта. Просто, не правда ли? Конечно же, нужно не забыть и про подключение питания помпы.

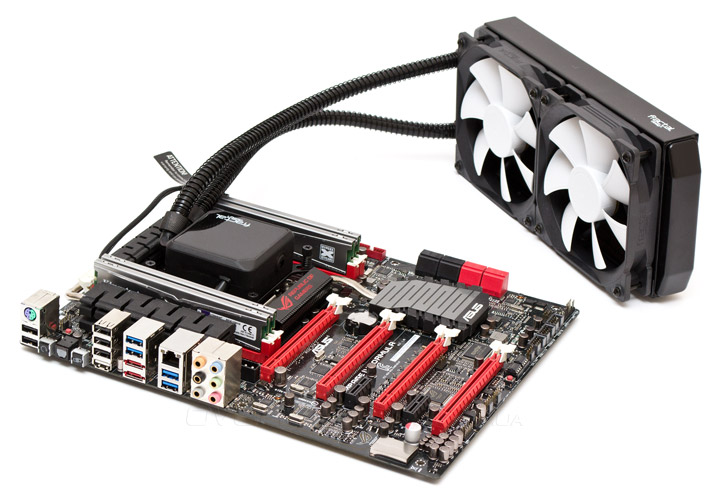

Определиться с ориентацией шлангов на водоблоке лучше до его установки, чтобы они были изогнуты под рациональным углом после монтажа радиатора в корпусе.

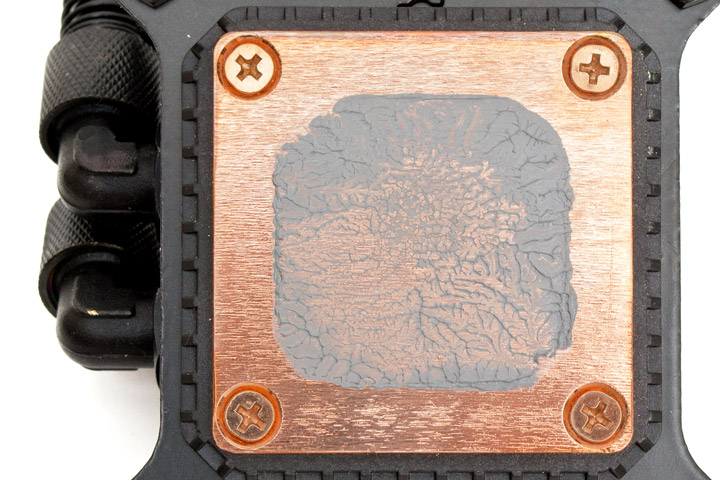

Отпечаток термоинтерфейса на основании водоблока говорит о высокой силе прижима, в особенности по центру теплораспределительной крышки. Хотя ближе к краям основание неровное.
Перейдем к тепловому тесту.
Технические характеристики
Эффективность отвода тепла системой жидкостного охлаждения Fractal Design Kelvin S24 сравнивалась с одним из лучших современных воздушных кулеров — Noctua NH-D15S.
| Техническая характеристика | Fractal Design Kelvin S24 | Noctua NH-D15S |
|---|---|---|
| Страница продукта | fractal-design.com | noctua.at |
| Совместимость с процессорными разъемами | Intel LGA 775/115x/1366/2011/2011-3 AMD AM2(+)/AM3(+)/FM1/FM2(+) |
Intel LGA 1156/1155/1150/1151/2011-0/2011-3 AMD AM2(+)/AM3(+)/FM1/FM2(+) |
| Размеры радиатора (ДхШхВ), мм | 275х124х25 | 150х135х160 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х25 | 150х140х25 |
| Материал радиатора и конструкция | Медный двухсекционный водяной радиатор с ребрами ленточного типа | Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны |
| Вес радиатора, г | 731 | 980 |
| Количество пластин радиатора, шт. | 152 | 45 / 45 |
| Толщина пластин, мм | 0,2 | 0,5 |
| Межреберное расстояние, мм | 1,5 | 2 |
| Расчетная площадь радиатора, см² | ~4 400 | ~12 660 |
| Размер водоблока, (ДхШхВ), мм | 69х69х40 | – |
| Материал водоблока | Пластмассовый корпус с медным основанием | – |
| Скорость помпы при 12В, об/мин | 2400 | – |
| Пиковое энергопотребление помпы, Вт: | 3,2 | – |
| Модель вентилятора | Fractal Design Dynamic GP-12 PWM | 1 x Noctua NF-A15 PWM |
| Скорость вращения вентилятора, об/мин | 500 ~ 2000 с ШИМ | 450 ~ 1500 с ШИМ |
| Воздушный поток, м³/ч | 148,8 | 140,2 |
| Уровень шума вентилятора, дБ (А) | 32,2 | 24,6 |
| Статическое давление, мм воды | 2,3 | |
| Количество и тип подшипника вентилятора | Гидравлический подшипник (Hydraulic bearing) | Гидродинамический подшипник с магнитной стабилизацией (SSO2) |
| Время наработки на отказ вентилятора, час | 40 000 | 150 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,20 | 0,13 |
| Пиковое энергопотребление вентилятора, Вт | 2,4 | 1,56 |
| Дополнительные особенности | Понижающий максимальные обороты помпы переходник | Понижающий максимальные обороты переходник |
| Средняя стоимость, $ | ~120 | ~80 |
Тестовый стенд
Для тестирования эффективности системы жидкостного охлаждения Fractal Design Kelvin S24 использовался стенд на базе платформы Intel LGA2011 в следующей конфигурации:
- процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
- видеокарта: ASUS R9270-DC2OC-2GD5 (AMD Radeon R9 270);
- память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентилятора: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 25 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования
Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. В качестве эталона использовалась максимальная скорость вентилятора Noctua, к уровню шума которого были сведены скорости двух вентиляторов Fractal Design.
Посмотрим на график температур для каждого уровня шума.
Если коротко описать полученный результат тестирования, то можно сказать что Fractal Design Kelvin S24 по уровню эффективности полностью аналогичен хорошему воздушному суперкулеру в лице Noctua NH-D15S.
Выводы
Fractal Design Kelvin S24 отличается хорошей мощностью, приятным внешним видом и простотой в установке. К его преимуществам можно причислить полностью медный радиатор и водоблок, хорошие, достаточно тихие и производительные вентиляторы, мягкие и защищенные от перегибов шланги, а также возможность дозаправки и расширения контура, что особенно может пригодиться при сборке массивных систем водяного охлаждения для двух- и более процессорных систем. Из недостатков я бы выделил шумную работу помпы, которая помешает использовать данную СВО для сборки абсолютно тихих систем.
Спустя несколько лет и десятки тестов с момента появления систем СВО типа All-In-One на рынке, их преимущества над воздушными кулерами все еще остаются для меня совсем неочевидными. Стоимость владения такой системой высоковата, но она не дает выигрыша, ни в уровне шума, ни в температурах охлаждаемых компонентов. Ведь хороший воздушный кулер в худшем случае потребует замены вентилятора спустя пять или шесть лет использования. А система СВО, за это же время, успеет износить две или три помпы, тоже потребует замены вентиляторов на новые, будет нуждаться в профилактической замене хладагента и возможно очистке контура с помощью биоцида.
В том, что касается серии Kelvin в целом, компания разработала хорошую концепцию и идет в правильном направлении, в отличие от других участников рынка. Они предлагают не просто одноразовую водянку, а систему, совместимую с классическими сборными СВО и стандартными фитингами. Систему, которую можно расширять, менять компоненты и, что самое главное, можно и нужно обслуживать, а не просто выбросить через пару лет на помойку. Наиболее перспективно для Fractal Design, на мой взгляд, расширить ассортимент своей продукции полным перечнем классических компонентов СВО, и не в последнюю очередь — водоблоками для видеокарт, поскольку именно они нуждаются на сегодня в водяном охлаждении гораздо больше, чем процессоры.
