Обзор и тестирование вентиляторов Fractal Design и Noctua

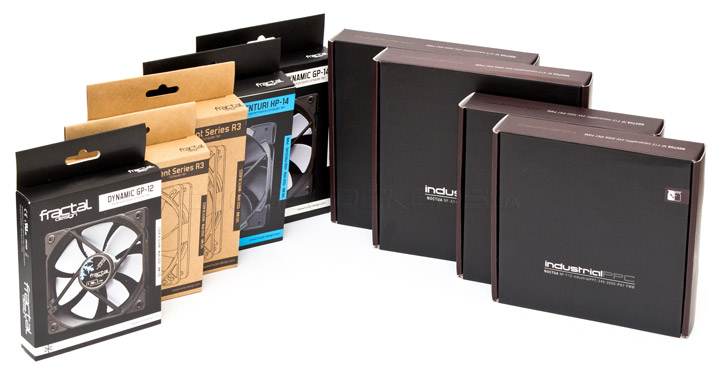

Как гласит старая оверклокерская пословица — «готовь кулер к лету». Проведение тестов систем охлаждения в разгар сезона жары уже стало доброй традицией нашего портала, и мы не собираемся от нее отступать. В данном обзоре будут рассмотрены девять новых вентиляторов от таких уважаемых компаний как Noctua и Fractal Design. Для начала мы ознакомимся с их внешним видом и комплектацией, а затем перейдем к сравнительным испытаниям.

Fractal Design

Fractal Design это относительно молодая шведская компания, которая сделала себе хорошее имя на рынке корпусов для ПК. По логике современного производства (каждый бренд стремится к универсальности продуктового ряда) она должна была рано или поздно начать выпускать системы охлаждения в том числе. Что собственно и произошло. В их ассортименте появилось три серии вентиляторов — Venturi, Dynamic и Silent R3. К нам на тест попали наиболее яркие представители каждой из трех линеек, потому про их особенности и будет детально рассказано в дальнейшем.

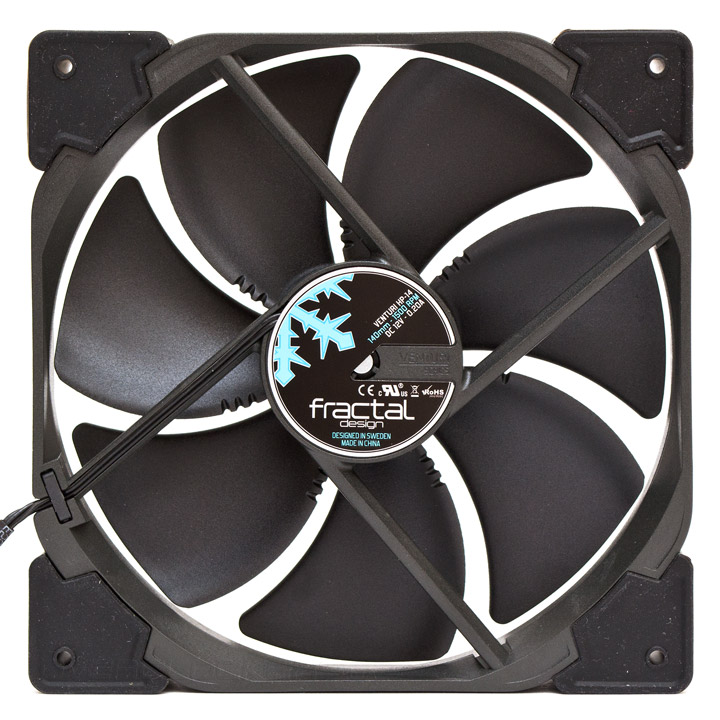

Fractal Design Venturi HP-14

По состоянию на сегодня серия Venturi является лучшей среди вентиляторов компании и насчитывает четыре модели. Две из них это HF-12 и HF-14 (120- и 140-мм вариант соответственно), чья конфигурация лопастей рассчитана на увеличение объема воздушного потока в корпусе. Да и название HF расшифровывается именно как High Flow, то есть мощный поток. А модели HP-12 и HP-14 — это 120- и 140-мм вентиляторы, назначением которых является создание высокого статического давления (High Pressure) и они подходят для установки в стесненных условиях — на радиаторы систем охлаждения, плотные корзины жестких дисков и иже с ними. К сожалению, к нам на тест попала единственная вариация из четырех — Venturi HP-14, которая не дает возможности составить мнение обо всей линейке продуктов в целом. По своей сути это крупноразмерный 140-мм вентилятор черного цвета, обладающий семью большими пологими лопастями крыльчатки. Подшипник, который здесь используется — это полноценный гидродинамик (FDB) с усиленной магнитной центровкой оси ротора, что внушает надежду на его тишину и долговечность. Лопасти имеют две аэродинамические оптимизации — зубцы, расположенные ближе к подшипнику и так называемую Trip Wire — тонкую режущую полоску на верхней части лопасти. С точки зрения производителя эти приспособления должны уменьшать турбулентность воздуха, проходящего возле статора и на лопастях крыльчатки, параллельно уменьшая и аэродинамический шум. Хотя лично мне кажется, что эффективность данного решения не очень высока. Вентилятор имеет заключенный в капроновую оплетку четырехконтактный шнур питания длиной 500 мм.

Хотя общий размер рамки вентилятора составляет 140 мм, его можно установить и на 120-мм посадочный размер. Достигается это благодаря сменным резиновым уголкам двух типоразмеров, которые, к тому же, еще и значительно гасят исходящую от пропеллера вибрацию. Элегантное и практичное решение.

Тестирование вентилятора показало, что надежда на низкий уровень шума не оправдалась. Его ШИМ-контроллер управления скоростью вращения издает хорошо различимый на слух постоянный треск, что сводит на нет все достоинства гидродинамического подшипника на низких скоростях. Потрескивание ШИМ заметно проявляется, начиная с 800 об/мин, а ближе к 1100 об/мин он тонет в аэродинамическом шуме крыльчатки. Зато этот вентилятор создает мощный поток воздуха и давление. Одним словом он мощный, но шумный во всем диапазоне скоростей. Интересно было бы услышать, как поведет себя версия без ШИМ, но таковой, к сожалению, в ассортименте компании нет. В случае подключения вентилятора в обычный разъем, крыльчатка способна стартовать при подаче 8 В на скорости около 600–700 об/мин.

В комплект поставки Venturi HP-14 входит четыре сменных резиновых уголка для монтажа его на 120-мм посадочные отверстия, четыре крепежных шурупа черного цвета и четырехконтактный ШИМ-разветвитель без оплетки, позволяющий подключить два вентилятора на один разъем материнской платы.

Fractal Design Dynamic GP-14

Серия Dynamic самая маленькая в ассортименте Fractal Design. В нее входит пока что всего два вентилятора типоразмера 120 и 140 мм — под номенклатурными названиями GP-12 и GP-14. Оба уже встречались нам в обзорах корпусов компании, поскольку в новых моделях стали заменять собой более простые по начинке пропеллеры Silent R3. В продаже встречаются как варианты с белой, так и с черной крыльчаткой. Конструктивно лопасти похожи на серию Venturi, и обладают тем же набором аэродинамических оптимизаций. В качестве подшипника декларируется так называемый «гидравлический» механизм (HDB), который с большой вероятностью является «гидростатической» упрощенной версией классического «гидродинамика». То есть смазка не распределяется с помощью специальных каналов, зато центрирующий магнит и герметизация подшипника присутствуют. Как и гораздо более низкое трение, и больший срок службы, чем в варианте с обычной втулкой. Данный экземпляр GP-14 имеет типоразмер 140 мм, со стандартным расположением посадочных отверстий без каких либо демпферов. Длина трехконтактного шнура питания без оплетки составляет 500 мм.

Максимальная скорость вращения крыльчатки достигает 1000 об/мин, при шуме в 41 дБ (А). Стартовать лопасти данного вентилятора способны с 4 В при 400 об/мин и 35 дБ (А) шума. Звучание в 37 дБ (А) достигается при 800 об/мин и 8 В. Вентилятор в целом очень тихий, но его двигатель издает не очень приятное потрескивание, которое начинается в нижнем диапазоне оборотов и лишь усиливается с ростом скорости. Этот звук не будет слышно из закрытого корпуса, но любителей полной тишины (тех, кто прикладывает к вентилятору ухо) и обладателей тонкого слуха он может раздражать. Как по мне — это очень неплохой вариант корпусного пропеллера из серии «поставить и забыть про его существование».

В комплекте, помимо самого вентилятора есть лишь четыре шурупа черного цвета для крепления рамки пропеллера к корпусу.

Fractal Design Dynamic GP-12

Все сказанное выше о Dynamic GP-14 полностью применимо к его младшему 120-мм собрату в лице GP-12. Помимо уменьшенного размера лопастей и рамки других отличий здесь не наблюдается. Подшипник гидравлический (HDB). Длина трехконтактного шнура питания без оплетки — 500 мм.

Работу GP-12 можно охарактеризовать как достаточно тихую. Подшипник отличается хорошей балансировкой и отсутствием вибраций. Максимальная скорость достигает 1200 об/мин, при этом аэродинамический шум и стрекот подшипника хотя и различим на слух, но не вызывает резкого отторжения. Оптимальный порог бесшумности находится на отметке в 900 об/мин и получается при подаче 8 В. Стартовать пропеллер способен с 4 В и 500 об/мин.

Теоретически, в комплекте с вентилятором должны поставляться крепежные шурупы, но в нашем экземпляре их обнаружено не было.

Fractal Design Silent Series R3 140mm

С вентиляторами Silent Series R3 мы уже неоднократно сталкивались ранее, поскольку это первые модели пропеллеров, которыми компания Fractal Design комплектовала свои корпуса. Как следствие — эта линейка является наиболее полной в плане доступных типоразмеров. Кроме привычных вертушек на 80, 92, 120 и 140 мм, в ней встречается и экзотика с рамкой на 40, 50 и 60 мм. В качестве подшипника используется нарезная втулка скольжения, со сроком наработки на отказ в пределах 40000 часов. Относительно обычных втулок данный вариант является чуть более живучим и немного менее шумным в целом, однако разница не всегда заметна невооруженным глазом (или точнее сказать ухом). Одним словом — серия наиболее бюджетная по своей сути. В данном 140-мм экземпляре используется частая крыльчатка из девяти лопастей. Демпферов на рамке нет, трехконтактный шнур питания длиной 350 мм оплетки не имеет.

Диапазон рабочих скоростей весьма небольшой. Крыльчатке для старта на 600 об/мин потребуется 7 В напряжения, относительно тихой она останется до 800 об/мин, а на максимальных 900 и 1000 об/мин во всей красе проявит себя аэродинамический шум от лопастей. Паразитные призвуки от подшипника можно услышать во всем диапазоне, однако различимы они лишь вблизи и при установке в корпус пропеллер не будет выделяться на общем фоне. Давление от данного экземпляра не ощущается, зато поток воздуха вполне приличный.

В комплект поставки входит четыре крепежных винта черного цвета.

Fractal Design Silent Series R3 120mm

Меньшая 120-мм модель вентилятора Silent R3 тоже имеет девять лопастей и на проверку ничем не отличается от старшей 140-мм модели кроме габаритов и производительности (что тоже проистекает сугубо от меньших размеров и несколько другого диапазона скоростей).

Для уверенного старта данному пропеллеру тоже требуется довольно высокое напряжение в 7 В, хотя в спецификациях и заявлено 6 В. Предельно тихим он остается лишь на стартовых 700 об/мин. Во всем остальном диапазоне, вплоть до максимальной скорости в 1200 об/мин, двигатель издает характерный высокочастотный звук, напоминающий пение «сверчка». С одной стороны вентилятор относительно тихий с нормально сбалансированным подшипником, но данный призвук является именно той «ложкой дегтя» которая будет раздражать требовательного пользователя. Хотя, как всегда, это может быть и особенность нашего конкретного экземпляра.

В комплект поставки входит четыре крепежных винта черного цвета.

Noctua

Я более чем уверен, что, по состоянию на сегодня, продукция компании Noctua не нуждается в отдельном представлении не только среди энтузиастов, но и среди обывателей. Про очень тихие дорогие вентиляторы светло-коричневого цвета наслышаны уже все, и они давно имеют хорошую репутацию. Равно как давно известна история про недовольных потребителей, которым оригинальная светло-коричневая расцветка пропеллеров не нравится. Им, видите ли, подавай черный, белый и серо-буро-малиновый цвета и плевать на все бессонные ночи и потуги маркетологов по уникальному позиционированию узнаваемого бренда на рынке. Компания даже частично отреагировала на этот запрос, но несколько в своей специфической манере — выпустив сначала серию Redux (старые версии подшипников SSO с крыльчаткой и рамкой в сером цвете) и затем уже желанные черные industrial PPC (но почему-то для промышленного использования). Пиком же австрийского юмора стало поступление в продажу разноцветных… резиновых креплений и демпферов, но это уже совсем другая история. А сегодня мы хотим познакомить читателя с пополнением линейки industrial PPC 120- и 140-мм вентиляторами, основной «фишкой» которых является способность работать от напряжения 24 В.

Noctua NF-A14 iPPC-24V-3000 IP67 PWM

Если искушенный пользователь попытается на глаз найти различия между Noctua NF-A14 iPPC-3000 PWM и NF-A14 iPPC-24V-3000 IP67 PWM, то, скорее всего, ему это не удастся. Потому что по форме крыльчатки, рамки, резиновых демпферов никаких различий и нет. Главная разница скрывается в моторе, который способен теперь работать с напряжением 24 В и соответствует нормам защиты от воздействия окружающей среды IP67. Формально схожи даже скорости вращения крыльчатки, однако нужно учитывать, что при подключении данного пропеллера к 12 В, его мощность и скорость упадет практически в два раза. Что из этого следует? А то, что пользователь обычного ПК получает весьма интересную альтернативу для классического NF-A14 PWM — защищенную от пыли и влаги, с более интересным диапазоном эффективных скоростей, и в черном, а не в коричневом цвете. Причем если обладателям систем воздушного охлаждения это и не будет особо интересно, то фанатам СВО такая штука определенно может пригодиться.

Поскольку для тестирования вентилятора с напряжением 24 В у нас банально не было подходящего оборудования, было решено исследовать его свойства при 12 В. В результате мы обнаружили, что крыльчатка способна стартовать на 600 об/мин при подаче напряжения 5 В. Впрочем, это не суть важно, ведь скорость регулируется с помощью ШИМ и номинально пропеллер все время работает на 12 В. Бесшумный диапазон скоростей находится в диапазоне от 600 до 900 об/мин, после чего лопасти начинают создавать аудиально различимый аэродинамический шум. Данный шум давит на слух приблизительно с 1300 об/мин, усугубляясь по мере достижения пороговой скорости в 1800 об/мин (у нас правда не получилось разогнать его выше 1700 об/мин). На низких оборотах паразитных призвуков от мотора и подшипника обнаружено не было, на высоких же если они и присутствуют, то явно тонут в шуме лопастей.

Длина толстого четырехконтактного шнура питания в резиновой оплетке составляет 400 мм. В комплекте есть четыре серебристых шурупа для крепления вентилятора к корпусу.

Noctua NF-A14 iPPC-24V-2000 IP67 PWM

Эта версия вентилятора на 2000 об/мин, в остальном полностью аналогична предыдущей. Потому описывать ее подробно нет особого смысла. Перейдем сразу к испытанию.

При использовании напряжения питания в 12 В вентилятор оказался способен стартовать с 6 в при 600 об/мин. Тем не менее, включив ШИМ-управление мы увидели пропеллер с наиболее низкой начальной скоростью — всего то в районе 200 об/мин. Как и прошлая модель, эта сохраняет тишину вплоть до 900 об/мин, без лишних паразитных призвуков. И лишь на максимальных 1000 об/мин крыльчатка начинает заметно шуметь. Таким образом, вентилятор получается неплох сам по себе, но никаких явных преимуществ перед настольным NF-A14 PWM у него нет, если не считать повышенной степени защиты. А низкие максимальные обороты делают его не особо привлекательным для любителей СВО.

Длина четырехконтактного шнура питания в резиновой оплетке составляет 400 мм. В комплекте есть четыре серебристых шурупа для крепления вентилятора к корпусу.

Noctua NF-F12 iPPC-24V-3000 IP67 PWM

Этот вентилятор является очередной реинкарнацией 120-мм пропеллера NF-F12 PWM, снабженного крупными пологими лопастями, уменьшенным по толщине ротором и специальной решеткой, выпрямляющей воздушный поток на выходе. Отличия от прошлой «индустриальной» версии снова свелись к наличию защиты IP67 и способности работать от 24 В.

Диапазон доступных скоростей этой модели при питании от 12 В и использовании ШИМ-управления находится в пределах от 400 до 1600 об/мин. Стартовое напряжение — 5 В при 500 об/мин. Если охарактеризовать пропеллер в целом, я бы назвал его раздражающе шумным. Причем речь идет в большей мере про аэродинамические шумы крыльчатки, нежели о двигателе или подшипнике. Например, призвук от микросхемы ШИМ-управления можно услышать, но он напоминает больше шорох, чем стук. Бесшумным пропеллер остается лишь в диапазоне от 400 до 700 об/мин. Далее, при 800 и 900 об/мин его уже можно услышать из закрытого корпуса, ну а далее, вплоть до предельной скорости, звук рвущих воздух лопастей сложно спутать с чем либо. Одним словом, если пользователю не требуется защита IP67, лучше взять обыкновенный NF-F12 PWM.

Длина четырехконтактного шнура питания в резиновой оплетке составляет 400 мм. В комплекте есть четыре серебристых шурупа для крепления вентилятора к корпусу.

Noctua NF-F12 iPPC-24V-2000 IP67 PWM

Последний участник данного тестирования тоже не блещет оригинальностью конструкции. Причем от ранней версии NF-F12 industrialPPC-2000 IP67 PWM его отличает лишь способность работать при напряжении 24 В.

Стартовые обороты при использовании 12 В напряжения составляют 500 об/мин на 6 В. Доступный диапазон скоростей — от 300 до 1000 об/мин если подключить пропеллер к ШИМ. Шумовой спектр полностью аналогичен старшему собрату — NF-F12 iPPC-24V-3000 IP67 PWM, который выглядит из-за этого более предпочтительным приобретением, ведь способен развивать высокую максимальную скорость при почти идентичных стартовых оборотах.

Длина четырехконтактного шнура питания в резиновой оплетке составляет 400 мм. В комплекте есть четыре серебристых шурупа для крепления вентилятора к корпусу.

Перейдем к сравнительному тестированию шума и производительности.

Технические характеристики вентиляторов

Методика тестирования

Основным параметром, характеризующим эффективность вентилятора, является соотношение уровня шума к создаваемому воздушному потоку. Эти показатели мы измеряли с помощью шумомера UNI-T UT352 и анемометра UNI-T UT362. Для изменения скорости вращения крыльчатки PWM вентиляторов контролер оборотов Zalman PWM Mate. Для всех остальных применялась регулировка напряжения при помощи контрольной панели Scythe Kaze Master Pro KM03-BK.

Шум измерялся с дистанции 10 мм спереди от подшипника вентилятора, находящегося в вертикальном положении и подвешенном на виброразвязке. Уровень фонового шума в тихом помещении без посторонних источников звука составил 34 дБ (А). Минимальная чувствительность шумомера — 30 дБ (А). Комфортным уровнем звукового давления можно считать 40 дБ (А), относительно того, как оно ощущается с дистанции 150 мм. Субъективно близким к бесшумному является порог 37 дБ (А) на той же дистанции.

Расход воздуха определялся исходя из соотношения показаний скорости воздушного потока к площади поперечного сечения плоскости вентилятора. Анемометр приставлялся непосредственно к рамке вентилятора, ближе к краям лопастей в поисках максимальной скорости воздушного потока. Нужно учитывать, что в разных зонах крыльчатки эта скорость отличается, но благодаря эффекту турбулентности на выходе получается средневзвешенное значение ускорения потока, близкое к номиналу.

Статическое давление не измерялось в связи с отсутствием необходимого оборудования. Обращаем внимание читателей, что полученные данные нельзя считать абсолютно точными, но они являются аккуратными друг относительно друга и демонстративными для сравнения вентиляторов между собой.

Сводные результаты

Перед тем, как читатель обратит свое внимание на сводные таблицы производительности, считаю нужным еще раз напомнить, что все четыре вентилятора Noctua тестировались при напряжении питания 12 В вместо номинальных 24 В (характерных для некоторых индустриальных систем), потому их мощность уменьшена вдвое и рассматривать результаты стоит лишь применительно к эксплуатации их в «настольном сегменте» ПК.

В полученных данных по максимальной производительности без сомнений лидируют те вентиляторы, которые имеют большую скорость и больший размах крыльчатки. Они же по совместительству являются и самыми громкими на предельных оборотах. Исключение составляет разве что Fractal Design Dynamic GP-14, который и дует хорошо, и звучит относительно тихо. Noctua NF-A14 iPPC-24V-3000 IP67 PWM становится лидером по уровню шума и производительности в данном заезде, а второе место занимает Fractal Design Venturi HP-14, который работает чуть с меньшей мощностью, но далеко не намного меньшим уровнем шума.

При сравнении результатов производительности вентиляторов на фиксированном уровне шума в 40 дБ (А) убедительную победу по объемам прокачиваемого воздуха получает Fractal Design Dynamic GP-14. Второе место делят между собой Noctua NF-A14 iPPC-24V-3000 IP67 PWM и Fractal Design Silent Series R3 140mm. Справедливости ради стоит отметить, что изделие Noctua в данном случае будет иметь преимущество по статическому давлению благодаря конфигурации своих лопастей, потому Silent Series R3 140mm отправляется на третье место. Явными аутсайдерами в таких условиях становятся две 120-ки от Noctua, поскольку создать ощутимый поток на низких оборотах они не способны, опять же — из-за конфигурации крыльчатки.

Выводы

Подведем итоги тестирования девяти вентиляторов от Fractal Design и Noctua.

Fractal Design Venturi HP-14. Это вентилятор, который меня разочаровал. Он имел все необходимые компоненты чтобы стать наиболее универсальной моделью, подходящей как к установке в корпуса, так и на кулера, на 120- или 140-мм посадочный размер. Но, увы и ах, вся прелесть хорошего подшипника сводится на нет шумностью двигателя и паразитными призвуками от работы микросхемы ШИМ. Надеюсь, что Fractal Design доведет его до хорошей кондиции, но пока что рекомендовать данную модель к покупке тяжело.

Fractal Design Dynamic GP-14. А этот вентилятор превзошел возложенные на него ожидания. На проверку он оказался достаточно мощным для своих оборотов и тихим. Отличный корпусной 140-мм пропеллер, который не потребует первоочередной замены при покупке. Если есть возможность снизить ему скорость до 900 об/мин — настоятельно рекомендую ею воспользоваться. Получите хороший поток воздуха в полной тишине. Если купили его вместе с корпусом — не спешите менять. Если отдельно — хороший выбор.

Fractal Design Dynamic GP-12. GP-12 оказался не настолько хорош, как GP-14. Он менее производительный и более шумный, стрекот двигателя различим при низких оборотах. Хотя из корпуса его не должно быть слышно, если понизить скорость вращения крыльчатки с 1200 до 900 об/мин или ниже. В своем сегменте ему можно подобрать много тихих и производительных конкурентов, потому единственным аргументом для его покупки может стать разве что невысокая цена. А лучше возьмите GP-14, если корпус позволяет.

Fractal Design Silent Series R3 140mm. 140-мм Silent Series R3 ничем не выделяется на фоне множества других подобных пропеллеров. В меру производительный, не особо тихий. Чтобы достичь относительной тишины, потребуется снижать обороты крыльчатки. От подшипника и двигателя исходят ненавязчивые, но постоянные паразитные призвуки. Хорошо, что Fractal Design больше не ставит эти пропеллеры в свои корпуса из топовых продуктовых линеек. Можно купить как временную замену, если нет других, более достойных вариантов.

Fractal Design Silent Series R3 120mm. Наш конкретный экземпляр получился еще хуже, чем 140-мм модель. От двигателя исходил постоянный высокочастотный писк, который вряд ли сможет приглушить даже хороший корпус. Тихим вентилятор можно назвать лишь на минимальных 700 об/мин. Если получили его вместе с корпусом — без колебаний меняйте по мере необходимости, а лучше — сразу.

Noctua NF-A14 iPPC-24V-3000 IP67 PWM. Данная модель, вероятно, больше всего может заинтересовать обладателей мощных контуров водяного охлаждения. Имеет всю необходимую защиту от пыли и влаги, в отличие от своей версии на 12 В. Широкий диапазон оборотов при работе от 12 В может удовлетворить как любителей тишины, так и тех, кому требуется максимальный воздушный поток и предельное статическое давление. Хорошая и универсальная модель вентилятора, может быть рекомендована всем тем, кому требуется все самое лучшее, без оглядки на цену вопроса.

Noctua NF-A14 iPPC-24V-2000 IP67 PWM. Сниженный диапазон оборотов не позволяет ему конкурировать ни с настольной версией NF-A14 ни с iPPC вариантом, работающим от 12 В. Таким образом, эта модель действительно подходит исключительно для индустриального применения. Если требуется «хардкор» в настольном ПК — лучше взять NF-A14 industrialPPC-2000 IP67 PWM.

Noctua NF-F12 iPPC-24V-3000 IP67 PWM. В сниженном диапазоне оборотов он по всем параметрам уступает версии на 12 В и 2000 об/мин. Потому, если пользователю не требуется защита IP67, лучше взять обыкновенный NF-F12 PWM. А если требуется, например, для контура СВО — то ваш выбор NF-F12 industrialPPC-2000 IP67 PWM. А этой модели лучше подыскать себе место в сервере.

Noctua NF-F12 iPPC-24V-2000 IP67 PWM. При работе от 12 В этот вентилятор не имеет вообще никакого смысла. Максимальная скорость всего лишь 1000 об/мин, остатки тишины теряются уже при 700 об/мин. Параллельно с этим — невысокая производительность на «низах». В сервере, исключительно в сервере или другом промышленном оборудовании эта штука может пригодиться, но не в настольном ПК.
