Alpenfoehn Seilbahn
Первое устройство — пример классического решения для охлаждения жестких дисков. С продукцией немецкой компании Alpenfoehn мы уже знакомились ранее. Если тогда она была вполне оригинальной, то теперь это плод стандартного OEM-сотрудничества и рассматриваемый кулер явно напоминает модели Gembird HD-A4, Cooler Tech CT-HD-02 и @Lux LC-HD2, присутствующие на нашем рынке. Параллель можно провести и с Maxtron CF-602. Поставляется Seilbahn (в переводе с немецкого канатная дорога) в компактном пластиковом блистере.
На лицевой стороне картонки изображен некий горный пейзаж, что логично, учитывая название продукта. Такое себе продолжение горной тематики. На обратной стороне — похожий пейзаж, который, однако, является фоном для таблицы с техническими характеристиками.
Кроме четырех крепежных винтов кулер ничем не комплектуется.
Устройство Seilbahn очень простое: к металлическому анодированному кожуху прикреплено два вентилятора размером 60 х 60 х 12 мм с одним четырехконтактным разъемом. В отличие от «прототипов» вентиляторы теперь большего размера, белого цвета и вращаются со скоростью 3500 об/мин (против 4500-4800 об/мин), что положительным образом должно сказаться на уровне шума и производительности охладителя.
Метод крепления к жесткому диску интуитивно понятен. Устройство фиксируется надежно, и, следует отметить, за счет черного цвета и специальной форме выглядит как часть жесткого диска.
В целом получаем приятный и качественный продукт. Теперь рассмотрим кулер от Scythe.
Scythe Ita Kaze
Еще один представитель классических вентиляторов для HDD. Поставляется в аккуратной пластиковой коробке, которая чуть больше размеров самого устройства.
На обратной стороне присутствует стандартная «заглушка» с техническими характеристиками. Поданы они на шести языках, включая русский.
Раскрыть упаковку можно без всякого труда. В данном случае уже можно говорить о наличии комплекта поставки. Помимо стандартных крепежных винтов присутсвует переходник питания с 4- на 3-контактный. Причем выполнен он таким образом, что даже в случае подключения через него, у пользователя остается возможность мониторить обороты вентилятора.
Непосредственно кулер представляет собой металлический радиатор с установленным вентилятором размером 100 х 100 х 12 мм и обычным трехконтактным разъемом, который позволяет управлять частотой вращения путем изменения напряжения.
Установка Scythe Ita Kaze производится стандартным способом. Крепежные винты поставляются в комплекте. Примечательно, что достаточно массивные ребра являются не более чем декоративным элементом, поскольку плоскость радиатора практически не касается элементов накопителя. Возможно, энтузиасты найдут достойное применение такому решению (например, использовав какие-нибудь термопрокладки), но практически, в заводском варианте оно бесполезно. Хотя, безусловно, внешний вид становится более агрессивным, нежели у подобных по смыслу систем.
Очевидно, продукт выполнен в духе Scythe, когда некоторые элементы добавляются для оптимизации внешнего вида. Главное, чтоб такое улучшение не повлияло на эффективность устройства.
Arctic Cooling HC01-TC

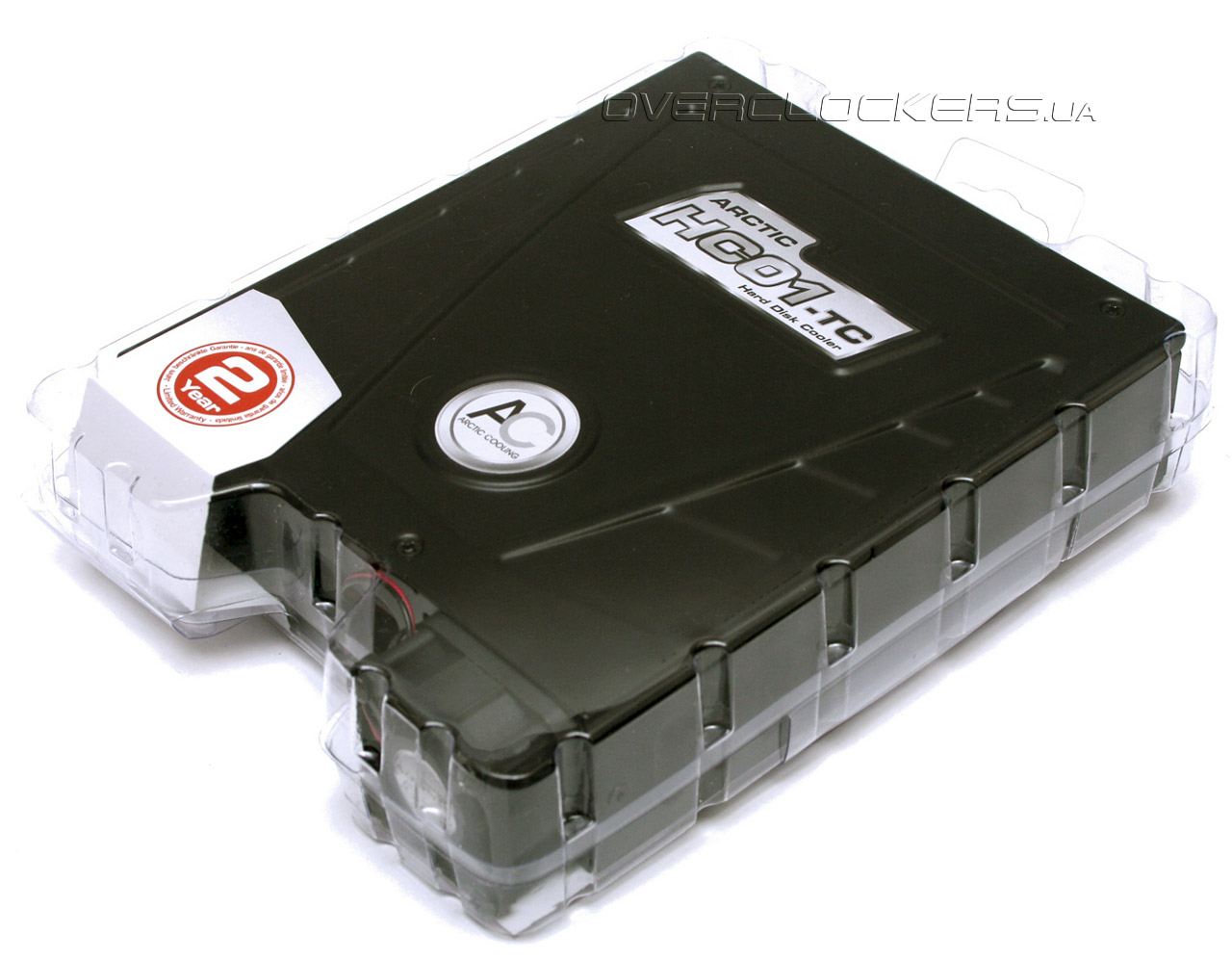

От устройств, предназначенных исключительно для оптимизации температурного режима, переходим к решениям, призванным оптимизировать шумовой фон ПК. Первым будет Arctic Cooling HC01-TC. Традиционная упаковка для подобного рода устройств — пластиковый блистер на защелках.
Также привычно — обратная сторона с ТТХ.

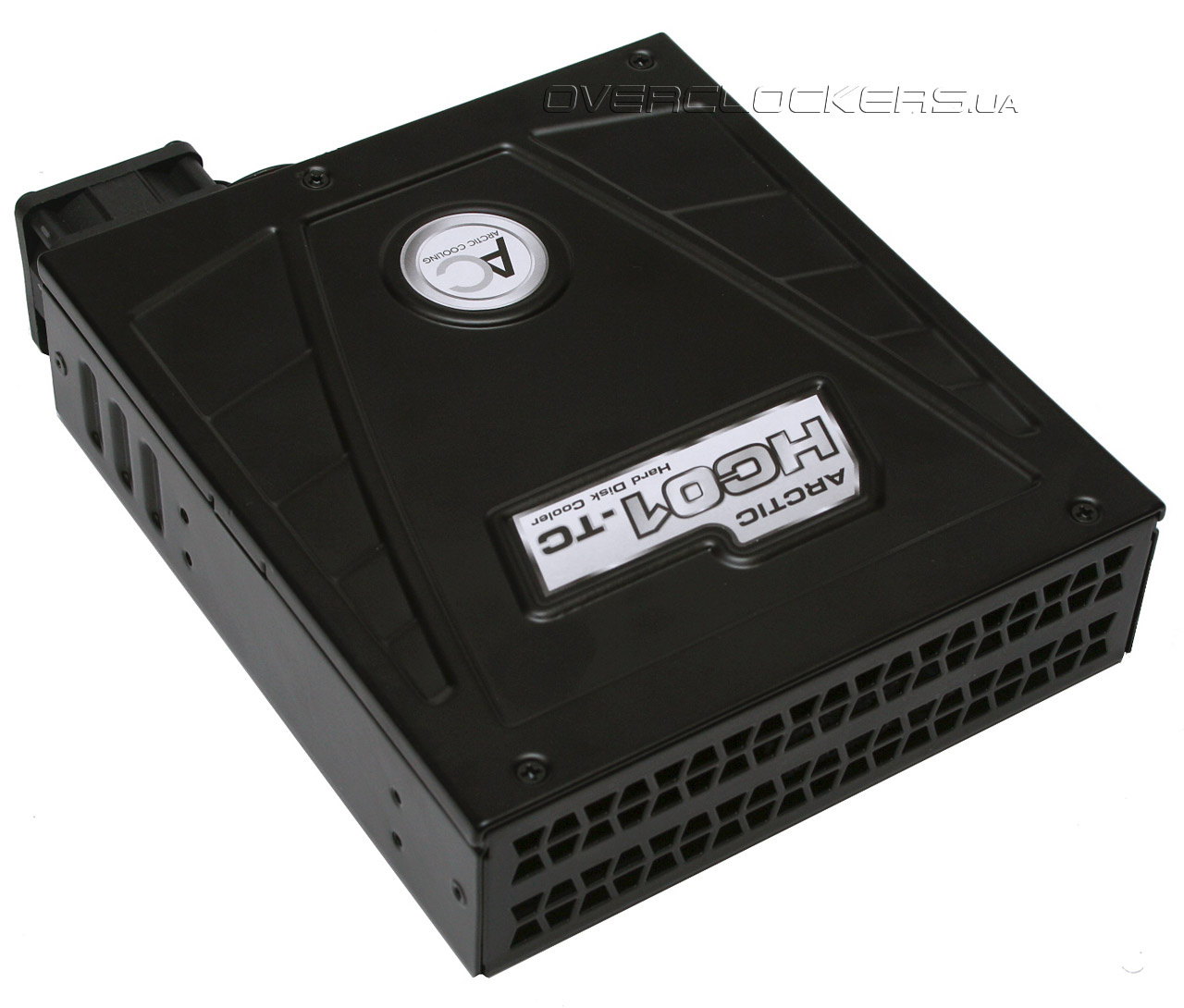

Упаковка в целом выполнена в духе минимализма. Однако и за сохранность устройства переживать не стоит. А все потому, что изделие выполнено из толстой и прочной стали. Такой себе «черный ящик». Габариты схожи с обычным приводом оптических дисков — устройство рассчитано на установку в 5,25-дюймовый отсек корпуса. Передняя панель, которая должна быть своеобразным воздуховодом, перфорирована. Исполнение аккуратное, вполне достойно того, чтобы быть на виду.

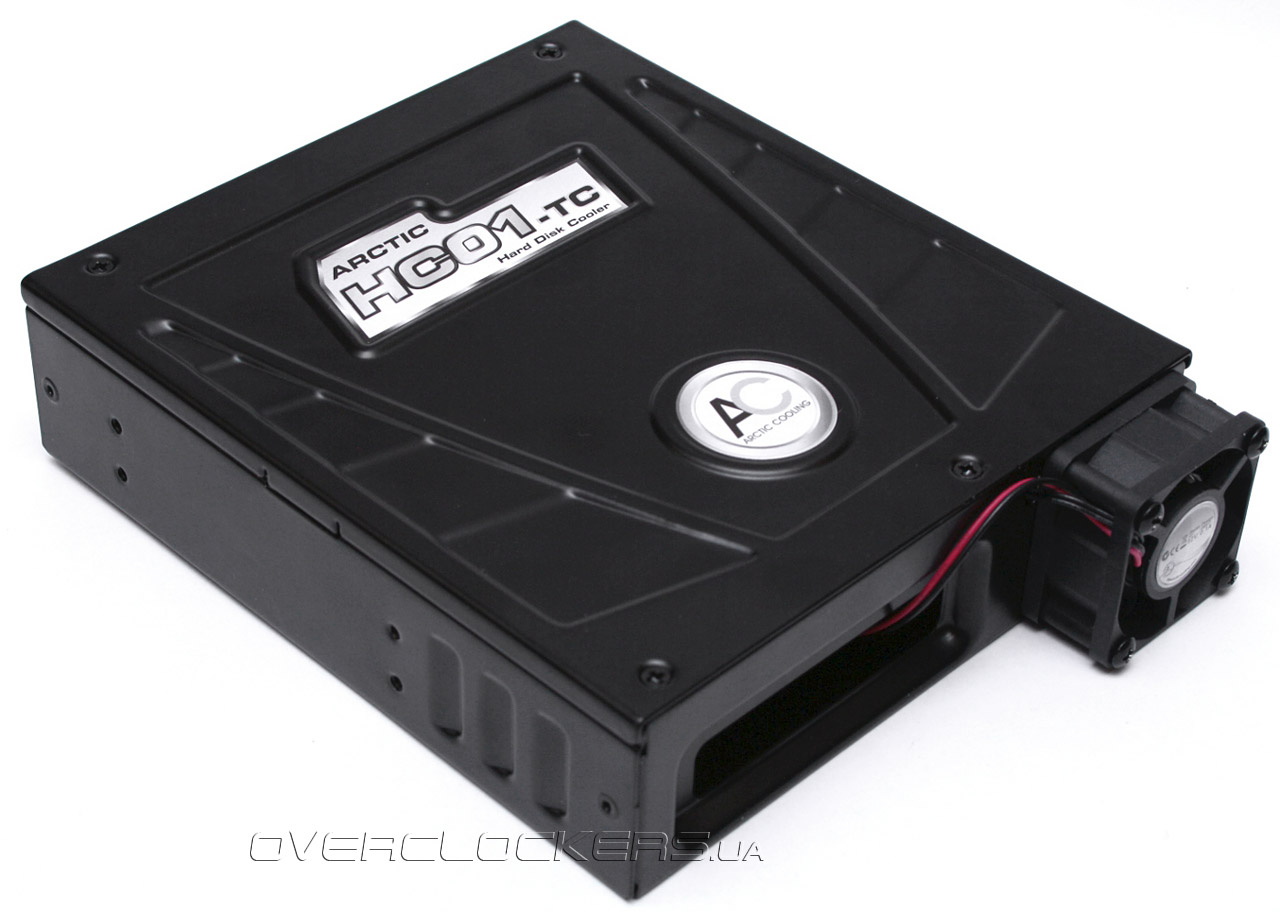

С обратной стороны отчетливо видно, что не только металлом богат HC01-TC. В его активе есть небольшой (40 х 40 х 20 мм) вентилятор с огромным диапазоном вращения (1600-4600 RPM). Причем обороты регулируются с помощью термодатчика. Отличное и весьма функциональное решение.

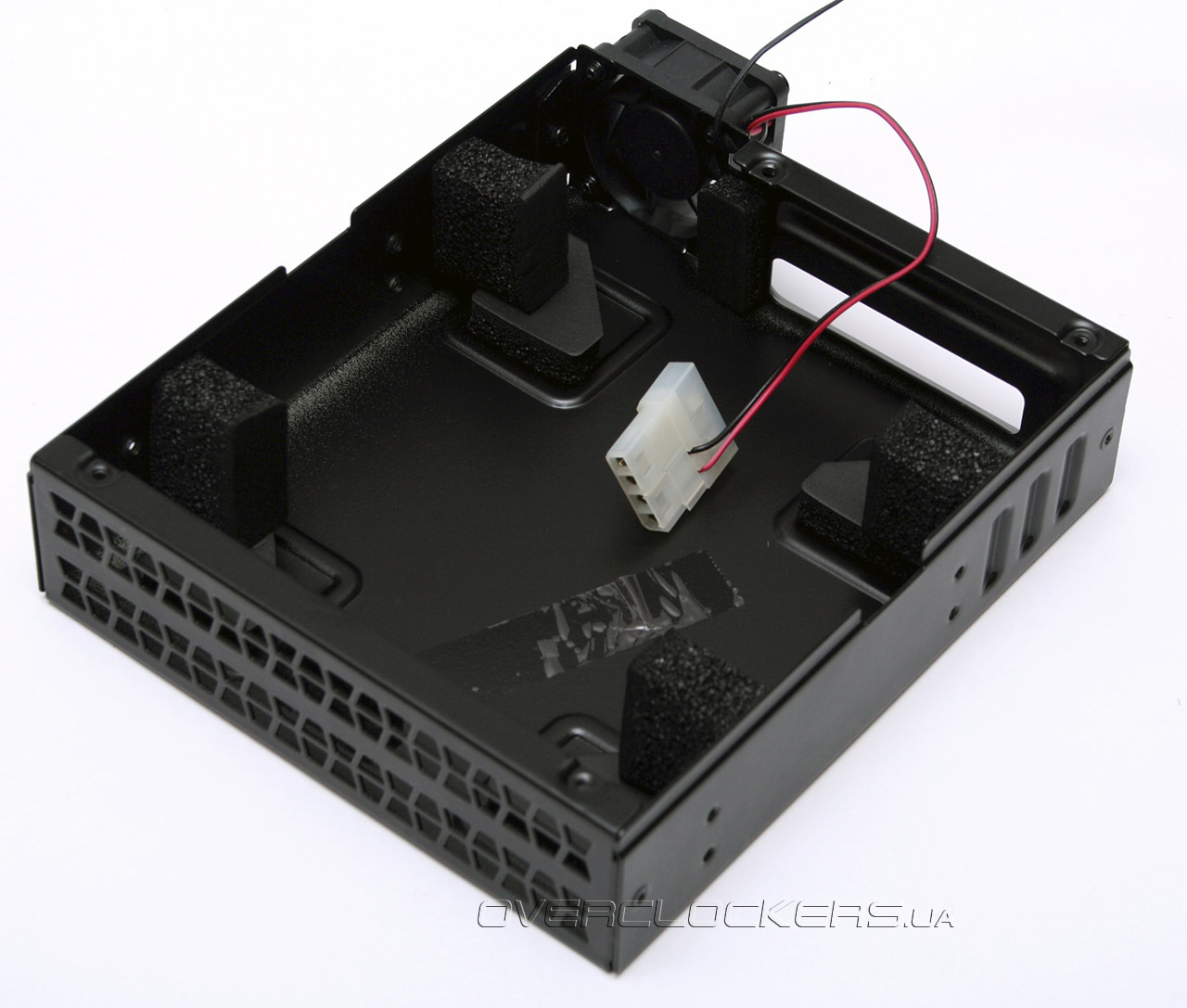

Верхняя крышка зафиксирована четырьмя винтами. Снять ее возможно без значительных усилий. После демонтажа становится ясно, с помощью чего инженеры Arctic Cooling предлагают бороться с шумом. Определенными опорами для накопителя выступают мягкие «подушки» из эластичного материала. По умолчанию их установлено девять. Еще две поставляются в комплекте и предназначены для крышки устройства.

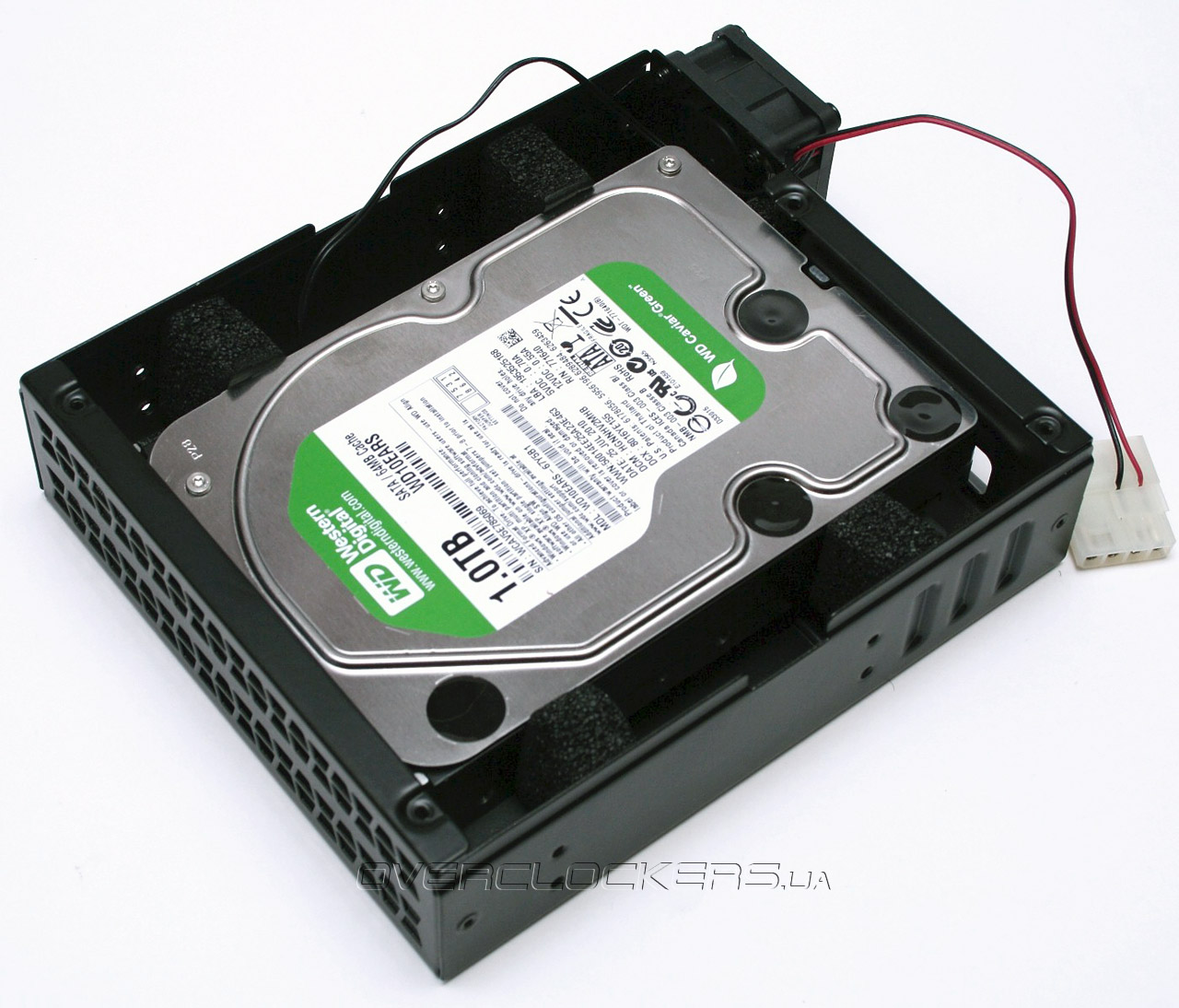

С помощью таких стоек жесткий диск фиксируется достаточно плотно. Также можно удобно зафиксировать термодатчик вентилятора посредством укладки его между «подушкой» и корпусом накопителя.

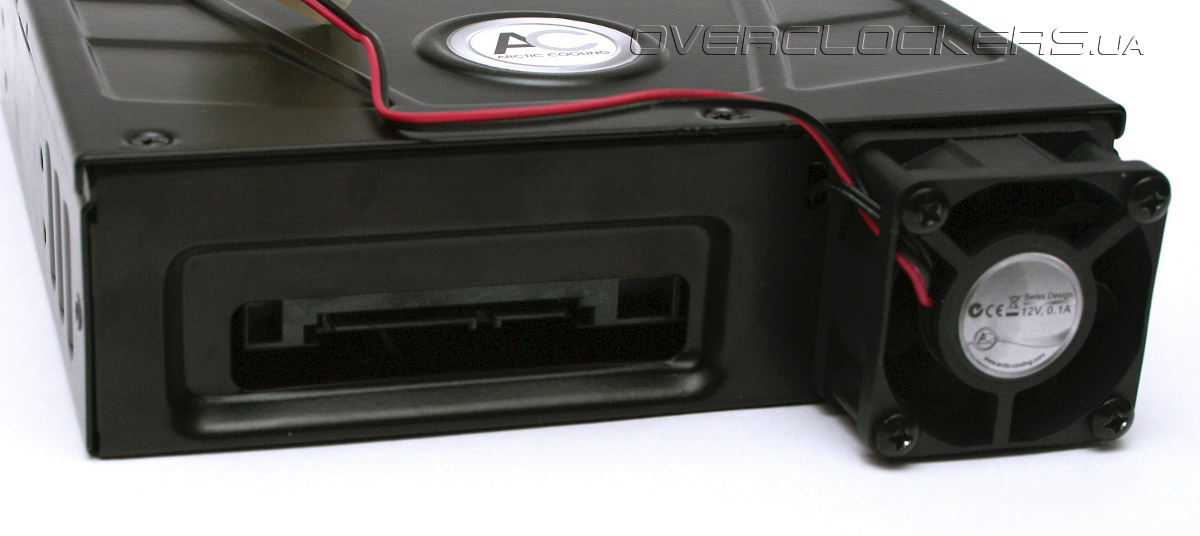

После установки HDD интерфейсные разъемы оказываются как раз напротив специального отверстия на задней панели HC01-TC.
В общем, мы имеем приятную внешне и достаточно продуманную внутренне вещь. Что же она представляет собой на деле, мы узнаем в одном из следующих разделов. А пока переходим к конкуренту. SilenX Luxurae Hard Drive Silencing

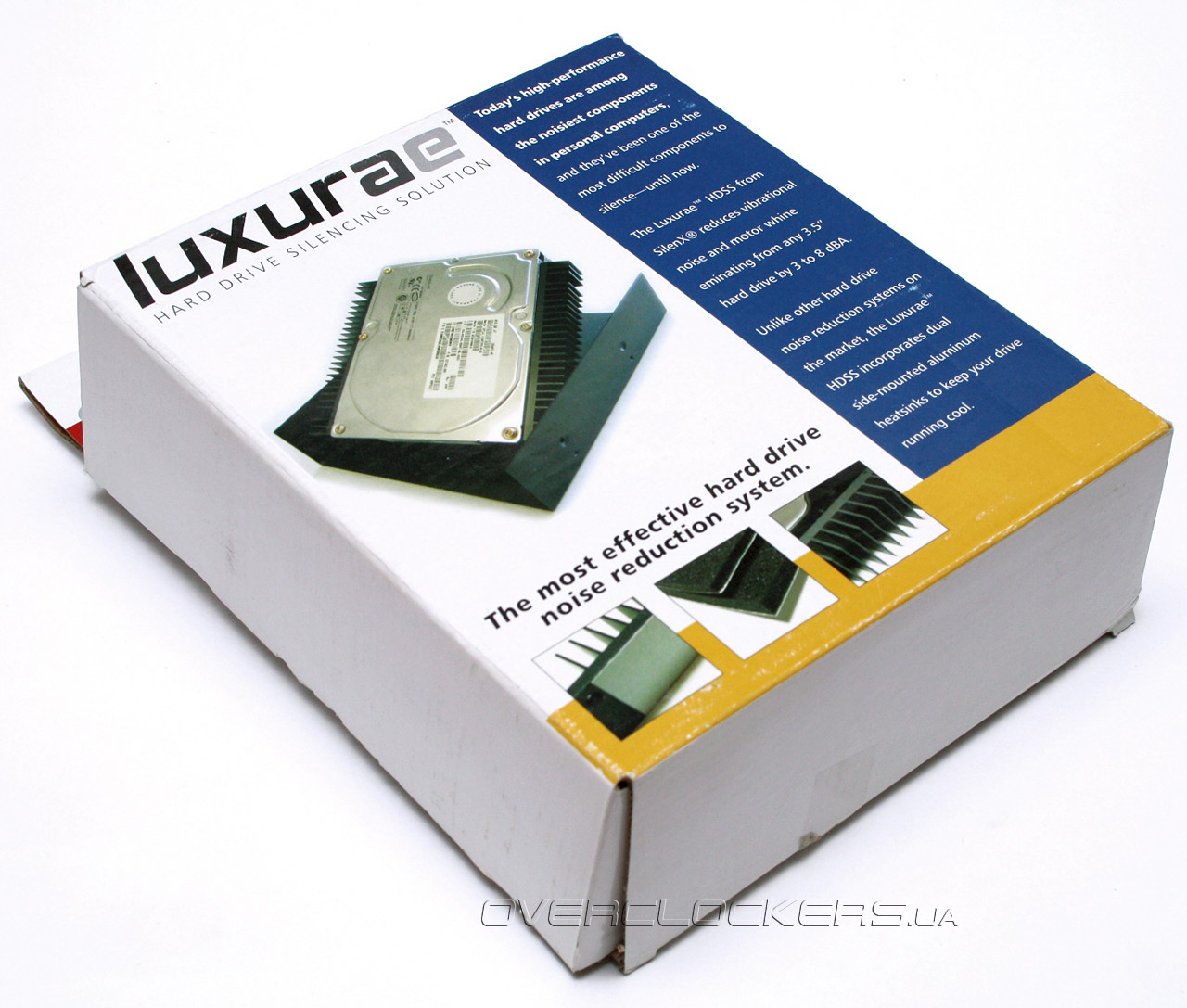

Устройство компании SilenX поставляется в крупной, относительно иных участников тестирования, картонной коробке.

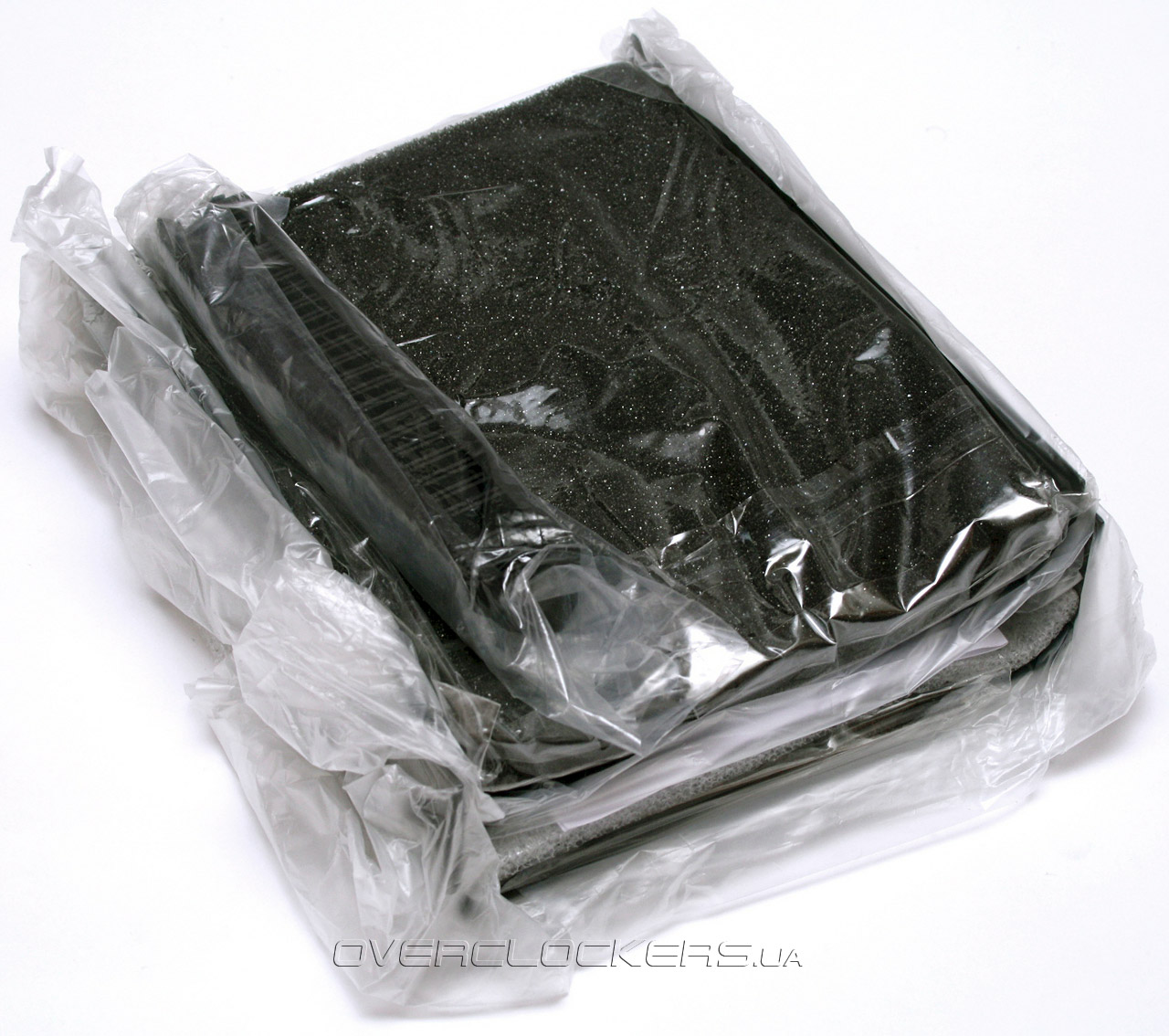

Все компоненты устройства заботливо обернуты в полиэтилен. Кроме того, отдельные части разделены между собой слоями пенополиуретана. За сохранность деталей при транспортировке можно не сомневаться.

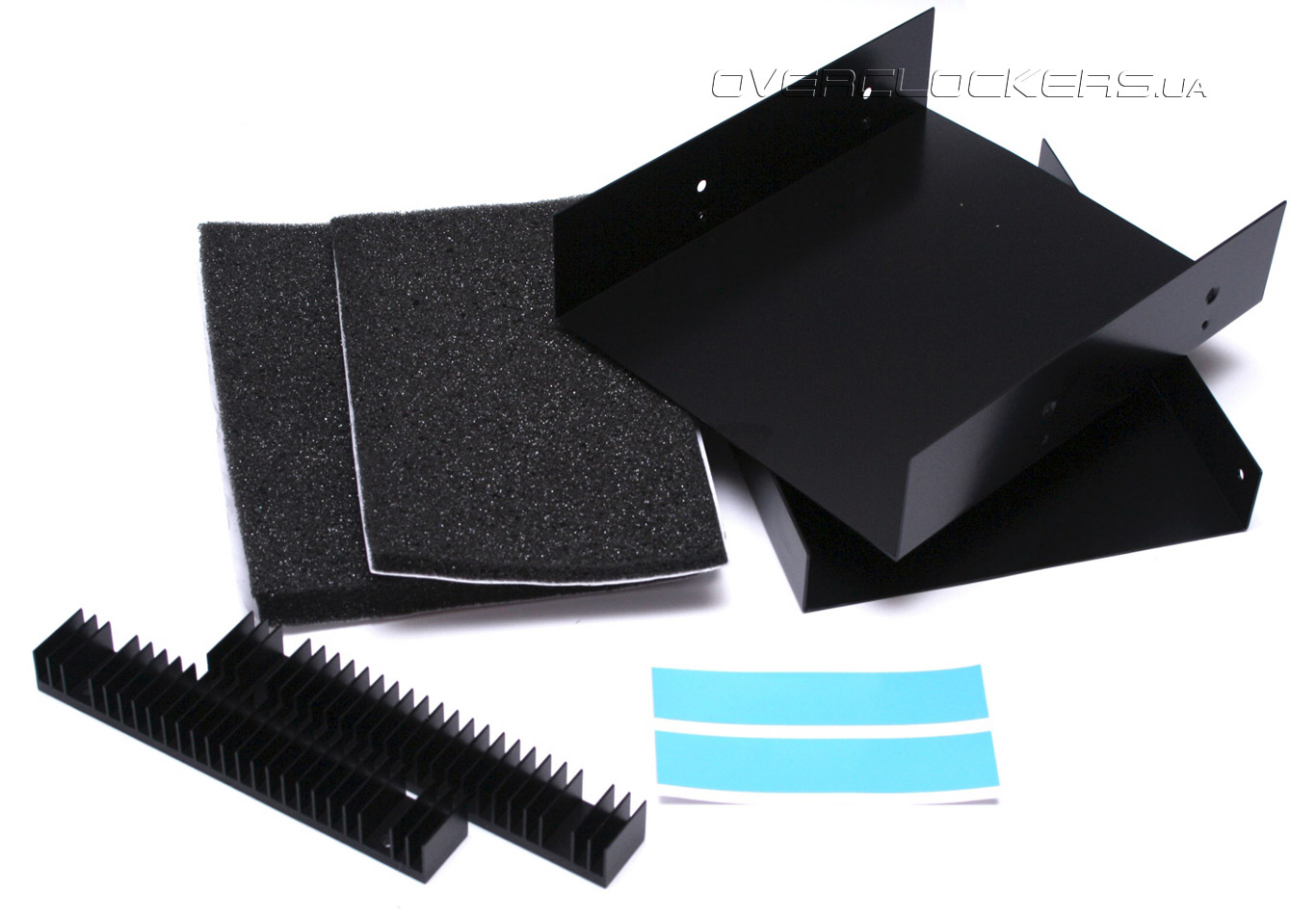

После удаления транспортных деталей комплект поставки выглядит следующим образом:

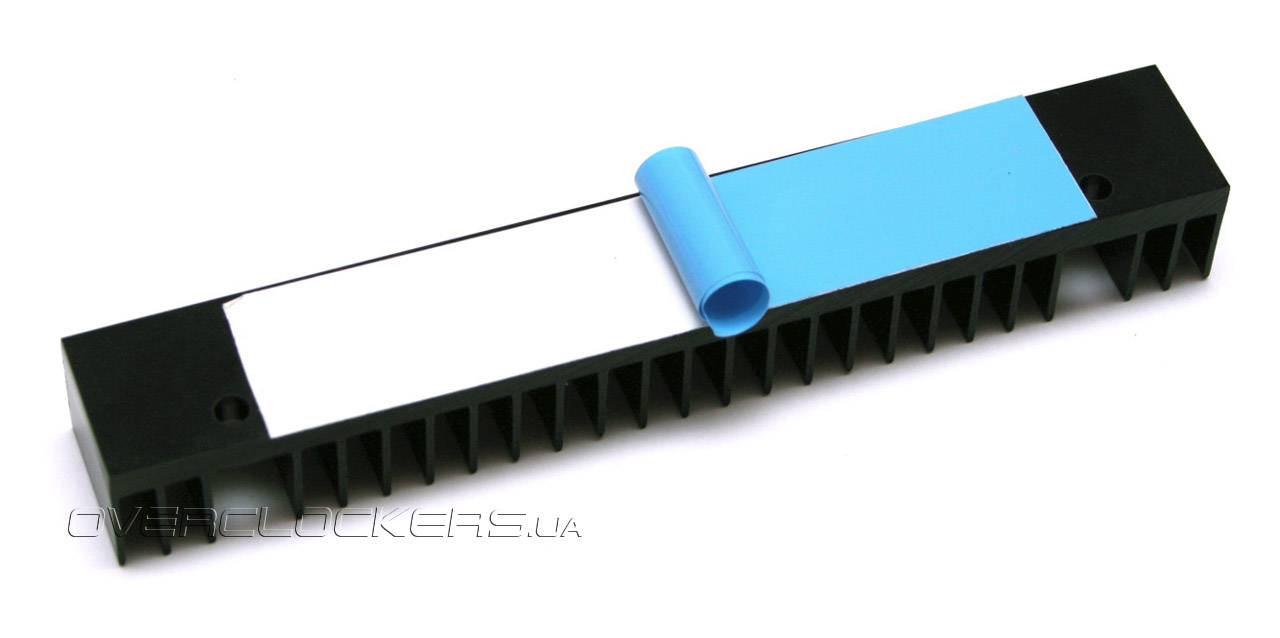

Несмотря на то, что к устройству прилагается небольшая инструкция, в ней нет никакой надобности. Процесс сборки не составит особого труда. Сперва необходимо наклеить теплопроводный материал на небольшие радиаторы...

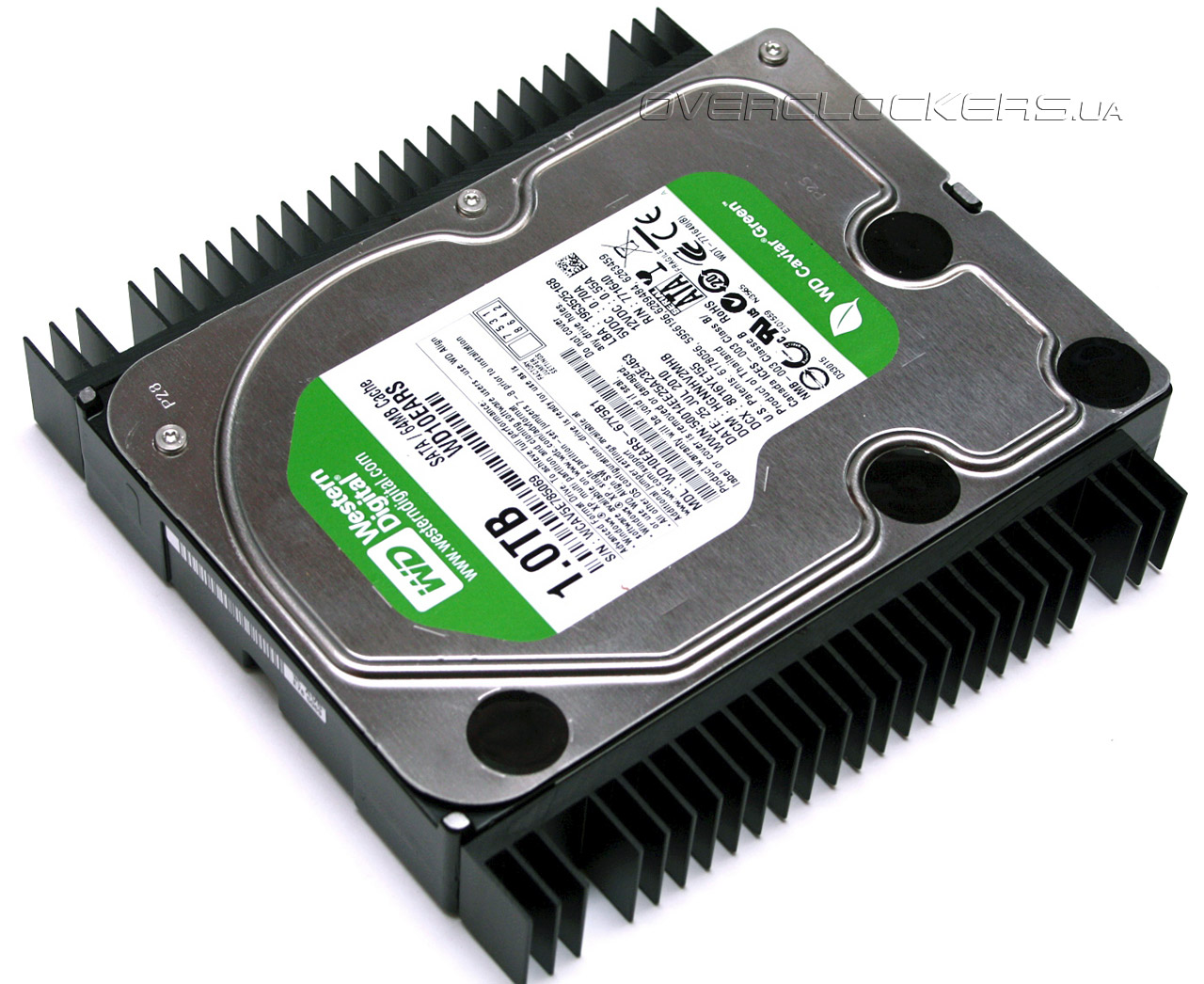

…которые посредством винтов крепятся к накопителю.

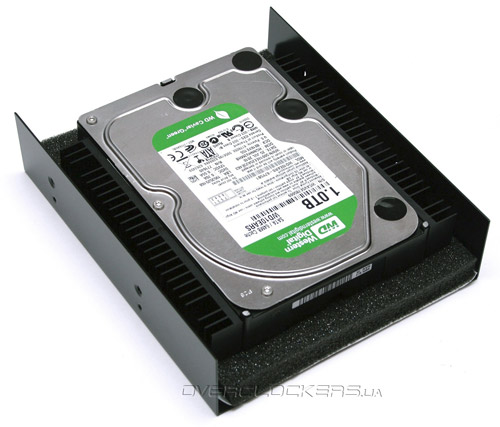

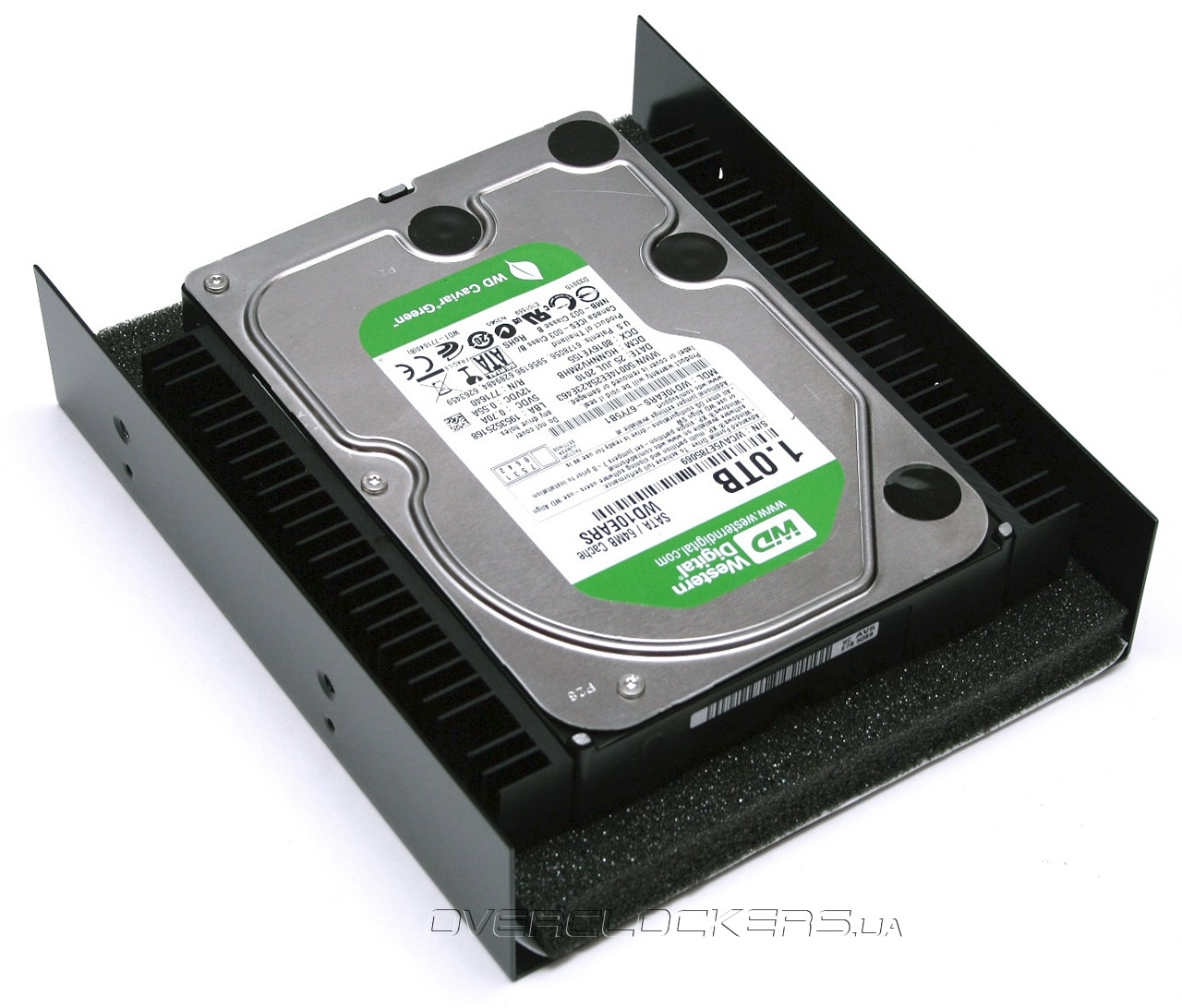

После чего на металлический «желоб» наклеивается пористый изолятор, и уже на него кладется накопитель.
Далее полученная конструкция накрывается схожим «желобом» с чуть меньшим слоем изолятора. После обе половины фиксируются винтами.

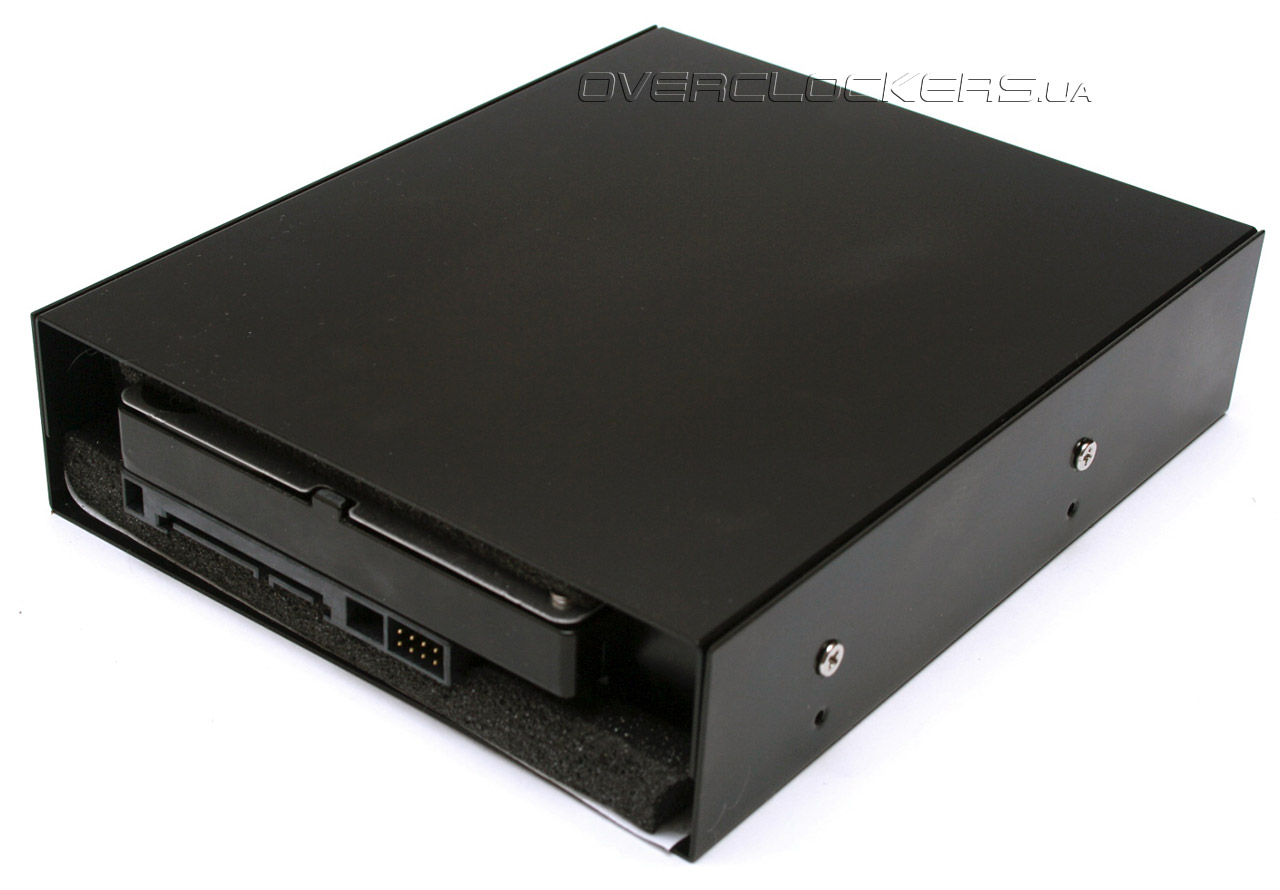

В результате мы получаем схожую по размерам с DVD-приводом коробку, которую следует установить в 5,25" отсек.
Примечателен тот факт, что производитель не позиционирует данное устройство как кулер для HDD. Данное устройство следует рассматривать только в разрезе снижения шума ПК. Нам остается лишь оценить его эффективность. Характеристики рассматриваемых устройств
| Alpenfoehn Seilbahn | Scythe Ita Kaze | Arctic Cooling HC01-TC | SilenX Luxurae Hard Drive Silencing | |
| Размер, мм | 130х101х17 | 126,0х101,6х13,5 | 186х145х43 | 200х148х42 |
| Вентилятор(ы) | 2x 60x60x12 | 1x 100x100x12 | 1x 40х40х20 | – |
| Обороты вентилятора(ов), об/мин | 3500 | 1000 | 1600-4600 | – |
| Воздушный поток, CFM | 29,5 | 15,23 | н/д | – |
| Заявленный уровень шума, dBA | 28 | 14,5 | н/д | – |
| Тип подшипника | гидродинамический | скольжения | н/д | – |
| Вес, г | 121 | 105 | 580 | 450 |
Методика тестирования
Внимательный читатель наверняка заметил, что на многих фотографиях обзора фигурирует жесткий диск Western Digital WD10EARS. Именно с ним и планировалось изначально проводить тестирование. Однако при первых замерах стала понятна бесперспективность подобной затеи. Ведь жесткий диск, позиционируемый производителем как «зеленый» и так почти не грелся и не шумел. А субъективно сравнивать бесконечно малые величины занятие неблагодарное. Поэтому мы обратились в наш «музей», и там нашли один из экспонатов под названием Hitachi HDS722516VLSA80, который уже грелся и шумел как положено. В итоге тестовая конфигурация выглядела следующим образом:
- процессор: Phenom II X3 710 (2,6 ГГц, 6 МБ);
- материнская плата: AsRock N68C-S (NVIDIA GeForce 7025 + nForce 630a);
- оперативная память: Kingston KVR1333D3N9K2/2G (DDR3-1333, 2x1 ГБ);
- видеокарта: Palit GT240 1024MB DDR3 (GeForce GT 240);
- жесткий диск: Hitachi HDS722516VLSA80 (160 ГБ, 7200 об/мин, SATA);
- блок питания: Thermaltake Toughpower 600W (600 Вт);
- корпус: Xigmatek Asgard (1 х 120 мм, 1200 об/мин, на задней панели).
Результаты тестирования

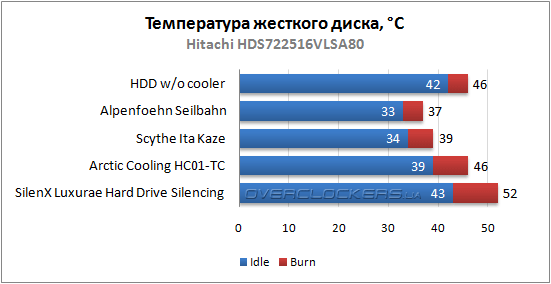

Для начала приведем график температур полученных в результате тестирования.
Во время тестирования сам по себе накопитель издавал порядочный уровень шума. Степень нагрева жесткого диска можно оценить по результату на графике. В случае с использованием продукта от Alpenfoehn, уровень шума HDD оставался прежним, однако к нему добавился слышимый шум воздушного потока относительно мощных вентиляторов. Однако нельзя сказать, что этот шум сразу становиться доминантным в ПК. Нагрев при этом снизился весьма значительно. При использовании продукта Scythe общая картина осталась на прежнем уровне, однако шум кулера стал немного меньшим, как, впрочем, и эффективность охлаждения. Изделие SilenX отлично показало себя в качестве именно шумоизоляции. Заметить, что проводится стресс-тест, можно было только в абсолютной тишине, открыв боковую стенку и поднеся голову к корпусу. Однако при этом температурный режим оказался на грани разумных пределов. Arctic Cooling же показал себя как нечто среднее между описанными выше устройствами. Шум в значительной степени снизился, однако все же было различимо некоторое глухое шуршание. Уровень шума от небольшого вентилятора, на удивление, оказался минимальным и едва различимым. Обеспечиваемый температурный режим сравним с использованием жесткого диска без каких-либо приспособлений.
Выводы
В целом все устройства показали себя с хорошей стороны. Они практически не являются конкурентными, поскольку плюсы и минусы практически у всех разные. Очень похожи между собой по результатам и строению Alpenfoehn Seilbahn и Scythe Ita Kaze все же видятся нами немного разными по назначению. Первое устройство обеспечивает лучший уровень производительности, и подойдет людям, не терпящим компромиссов в вопросах понижения градуса. Второе же, более универсальное, обеспечивающее чуть меньшие как уровень шума, так и производительность. Однако на стороне изделия от Scythe несколько более нетрадиционный вид, что может понравиться людям, желающим повысить привлекательность комплектующих ПК.
Два других продукта — изделия несколько иной философии, однако тоже различные по назначению. Arctic Cooling HC01-TC, подойдет тем, кто значительную часть времени проводит за ПК, и не хочет, чтобы от работы его отвлекали посторонние шумы. А вот SilenX Luxurae Hard Drive Silencing это решение уже для абсолютных маньяков тишины, для которых лишний децибел со стороны компьютера, является значительным поводом для беспокойства. Также данное устройство подойдет, если ПК находится в спальной комнате. Естественно, лучше с ним использовать накопитель из «зеленой» серии, отличающийся малым уровнем нагрева.
