Как легко догадаться из названия продукта, под брендом ID-Cooling производятся системы охлаждения. Компания разрабатывает различные решения — от простых воздушных кулеров для центральных процессоров недорогих офисных систем, до сложных систем жидкостного охлаждения, активно выбираемых геймерами и компьютерными энтузиастами. Сегодня на обзоре процессорный башенный кулер ID-Cooling SE-207-XT. Выглядит он довольно убедительно — две башни, семь термотрубок и два вентилятора. Необходимо только выяснить, насколько эффективно этот кулер способен охлаждать. Но прежде более подробно рассмотрим его конструктивные особенности.
Технические параметры
Производитель | ID-Cooling |
---|---|
Название и страница продукта | SE-207-XT Black |
Совместимость с процессорными разъемами | Intel LGA2066/2011/1200/115x, AMD AM5/AM4 |
Размеры радиатора (ДхШхВ), мм | 144x122x157 |
Размеры вентилятора (ДхШхВ), мм | 120×120×25 |
Размеры вентилятора (ДхШхВ), мм | Двухсекционная вертикальная конструкция из алюминиевых пластин, пронизанных семью медными тепловыми трубками, диаметром 6 мм, расположенными U-образно. |
Вес радиатора, г | 1127 |
Количество пластин радиатора, шт. | 44 |
Толщина пластин, мм | 0,5 |
Межреберное расстояние, мм | 2 |
Расчетная площадь радиатора, см² | ~9080 |
Модель вентилятора | ID12025M12S |
Скорость вращения вентилятора, об/мин | 700~1800 с ШИМ |
Воздушный поток, м³/ч | 129,39 |
Уровень шума вентилятора, дБ (А) | 15,2–35,2 |
Статическое давление, мм воды | 2,16 |
Тип подшипника вентилятора | Гидравлический |
Время наработки на отказ вентилятора, час | н/д |
Номинальное напряжение вентилятора, В | 12 |
Сила тока вентилятора, А | 0,25 |
Энергопотребление вентилятора, Вт | 3 |
Дополнительные особенности | н/д |
Средняя стоимость, грн | 2 149 |
Комплект поставки
Кулер поставляется в оранжево-черной коробке, спереди на ней расположена иллюстрация с названием, а на противоположной стороне можно ознакомиться с краткими характеристиками.
Внутри для защиты используется вспененный полиэтилен, в котором содержится кулер, также выполняющий роль демпфера радиатора, поэтому за безопасность транспортировки можно не переживать.
Кроме радиатора с двумя установленными вентиляторами, в отдельной внутренней коробке можно найти следующие элементы:
- две лапы крепления для разъемов Intel LGA 2066/2011/1700/1200/115х;
- две лапы крепления для разъемов AMD AM5/AM4;
- усилительная пластина для разъемов Intel LGA1700/1200/115x;
- скобы для вспомогательного вентилятора;
- четыре черные пластиковые опоры для разъемов Intel LGA 1200/115х, AMD AM5/AM4;
- четыре черные пластиковые опоры для разъема Intel LGA 1700;
- четыре металлические винтовые опоры для разъемов Intel LGA 2066/2011;
- четыре гайки для закручивания крестовой отверткой;
- четыре винта для лап крепления AMD AM5/AM4;
- шприц с термопастой;
- разветвитель на три вентилятора;
- инструкция по установке.
Внешний вид и конструкция
ID-Cooling SE-207-XT представляет собой классическую башню с двумя секциями радиатора и двумя вентиляторами. Первый находится впереди, а второй между башнями. Высота от процессора до концов термотрубок составляет 157 мм, ширина с учетом фиксаторов вентиляторов равна 124 мм.
Вентиляторы расположены на минимально возможной высоте, чтобы не выступать за пределы радиаторных пластин. Скобы фиксаторов позволяют регулировать высоту подъема вентилятора и устанавливать дополнительный пропеллер сзади башни. Глубина радиатора вместе с одним пропеллером спереди составляет 139 мм и 165 мм с установленным задним дополнительным вентилятором.
Комплектные вентиляторы на 120 мм имеют маркировку ID12025M12S. Скорость может быть регулируемая от 700 до 1800 об/мин с помощью ШИМ.
Приблизительно при 1000 об/мин вентилятор работает очень тихо, без вибраций или посторонних звуков. Его становится слышно от 1200 оборотов в минуту, но и в таком режиме из корпуса его вряд ли можно услышать. А вот начиная с 1400 об/мин уже слышно сильнее, включая воздушный поток в радиаторе. Резиновые противовибрационные демпферы расположены на всех углах рамки. Кабель питания на четыре контакта имеет длину 400 мм.
Первый вентилятор будет перекрывать слоты оперативной памяти, поэтому если использовать высокие планки, то придется устанавливать вентилятор выше.
Обе секции радиатора симметричны, их ширина составляет по 43 мм, они совмещаются семью 6-мм тепловыми трубками. Просвет между секциями равен 26 мм. Ламели, трубки и верх подошвы окрашены черной матовой краской, а подошва со стороны процессора никелирована. Основание и теплотрубки медные, а пластины выполнены из алюминия. Общая площадь рассеивания тепла равняется примерно 9080 см².
Радиатор состоит из 44 пластин, расположенных с просветом в 2 мм. Тепловые трубки равномерно распределены по телу радиатора.
Концы тепловых трубок открыты, однако выглядят они аккуратно.
Поперечная пластина, прижимающая кулер к процессору, прикреплена с помощью двух винтов. По бокам пластины расположены по одной накидной гайке со шлицем и пружинами.
Подошва кулера состоит из двух отдельных металлических брусков, между которыми встроены тепловые трубки методом запрессовки. Видно, что подошву идеально подогнали под диаметр термотрубок, все аккуратно.
Подошва кулера имеет медную конструкцию, покрытую никелем, с размерами 40х46 мм.
Поверхность не зеркальная, но, как оказалось, достаточно ровная и имеет небольшие радиальные следы от фрезеровки.
Отпечаток термопасты свидетельствует об отличном, равномерном и надежном прижиме по всей плоскости процессора. Это результат ровной подошвы кулера.
Установка
Для тестирования эффективности ID-Cooling SE-207-XT использовалась платформа AMD AM4 с процессором AMD Ryzen 9 3900X. Перед установкой системы охлаждения с материнской платы нужно будет снять стоковые пластиковые колодки фиксаторов, выкрутив по два винта с каждой.
Далее на отверстия устанавливаем пластиковые подпорки, на них накладываются крепежные лапы и каждая из них фиксируется двумя длинными винтами.
Затем наносим термопасту, размещаем сам радиатор и затягиваем его с помощью двух гаек на пружинах, крутя каждую из них поочередно по несколько оборотов во избежание перекоса.
Наконец, осталось закрепить вентиляторы и подсоединить их через разветвитель к материнской плате. Или можно просто подсоединить их без разветвителя в отдельные разъемы на плате.

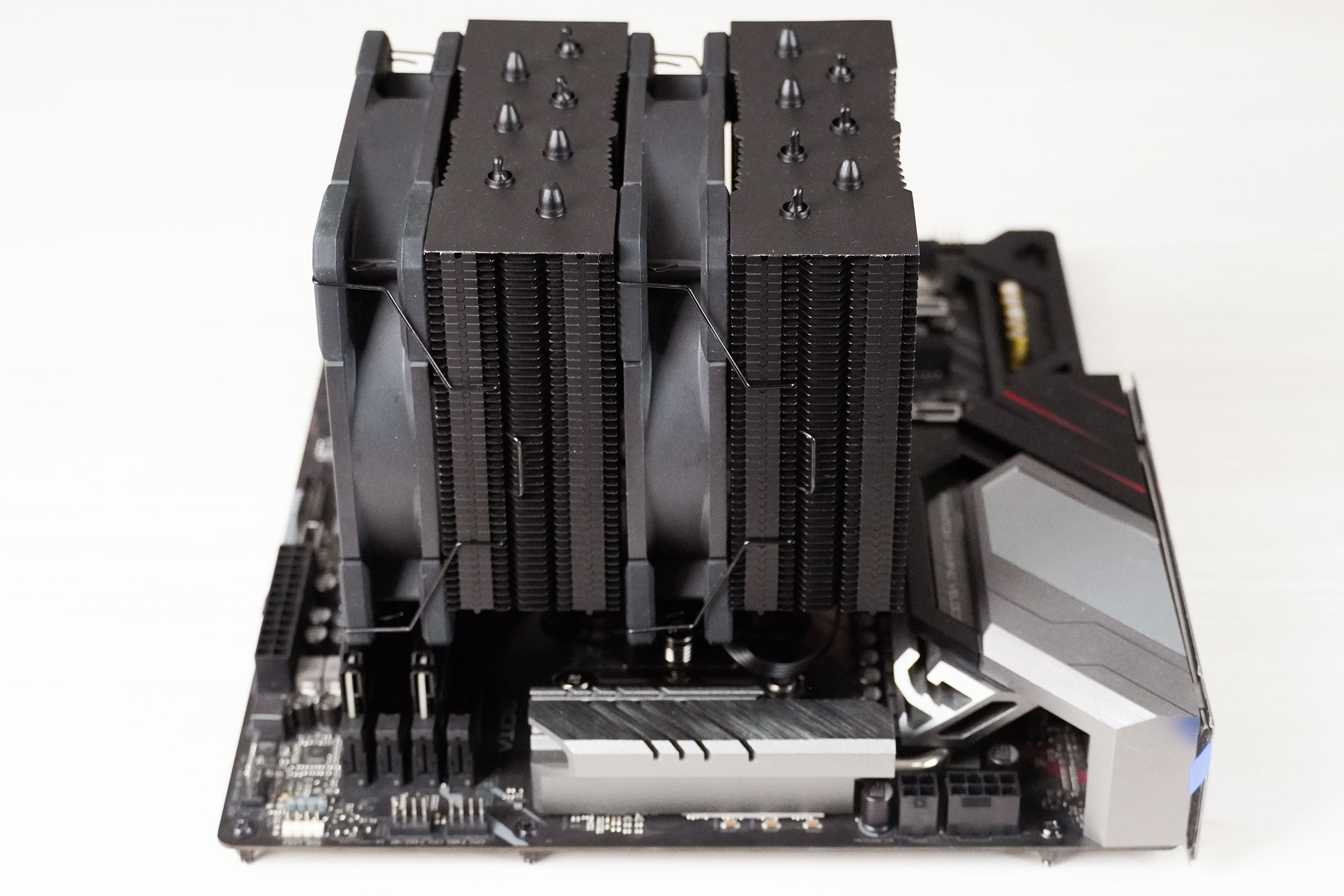

Как видим, подключив вентиляторы, мы теряем доступ ко всем слотам оперативной памяти, но к разъемам PCI-E и М.2 имеем свободный доступ.

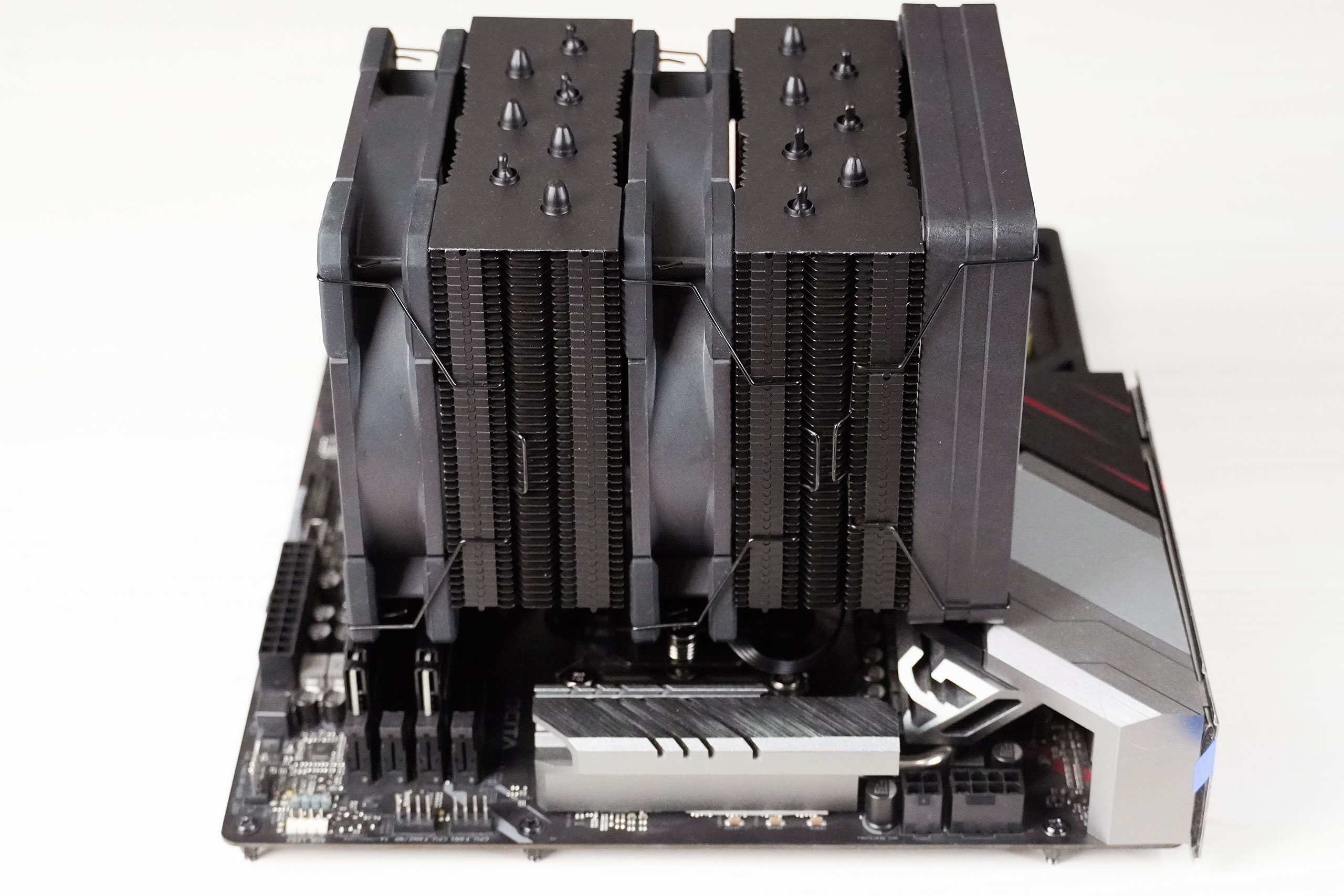

При добавлении дополнительного вентилятора на заднюю сторону возникла проблема конфликта с декоративной накладкой задней панели материнской платы. Пришлось устанавливать вентилятор немного выше, но и в этом случае он не выходил за габариты теплотрубок, выступающих из радиатора башни.
Тестовый стенд
Для испытания эффективности кулера ID-Cooling SE-207-XT был использован стенд на базе платформы AMD AM4 в такой конфигурации:
- процессор: AMD Ryzen 9 3900X;
- материнская плата: ASRock B550 PG Velocita;
- видеокарта: Asus GeForce GTX 1660 Super Rog Strix OC Edition 6GB GDDR6;
- память: HyperX Fury HX432C16FB3K2/16 (2x8 ГБ, DDR4-3200, 16-18-18-36-74 1T, 1,35 В);
- твердотельный накопитель: SSD Kingston NV1 (500GB, NVMe M.2 2280);
- блок питания: be quiet! PURE POWER 12M 850W;
- термопаста: ARCTIC MX-4.
Процессор работал в разгоне до 4,1 ГГц с напряжением 1,25 В и 200 Вт мощности. Тестирование системы охлаждения проводилось на открытом стенде в горизонтальной ориентации материнской платы при постоянной температуре 23 градуса Цельсия в помещении. Для прогрева центрального процессора применялся стресс-тест CPUID PowerMAX версии с инструкциями AVX. Для мониторинга температуры процессора использовалась программа HWMonitor. Для измерения уровня громкости использован шумомер Benetech GM1357.

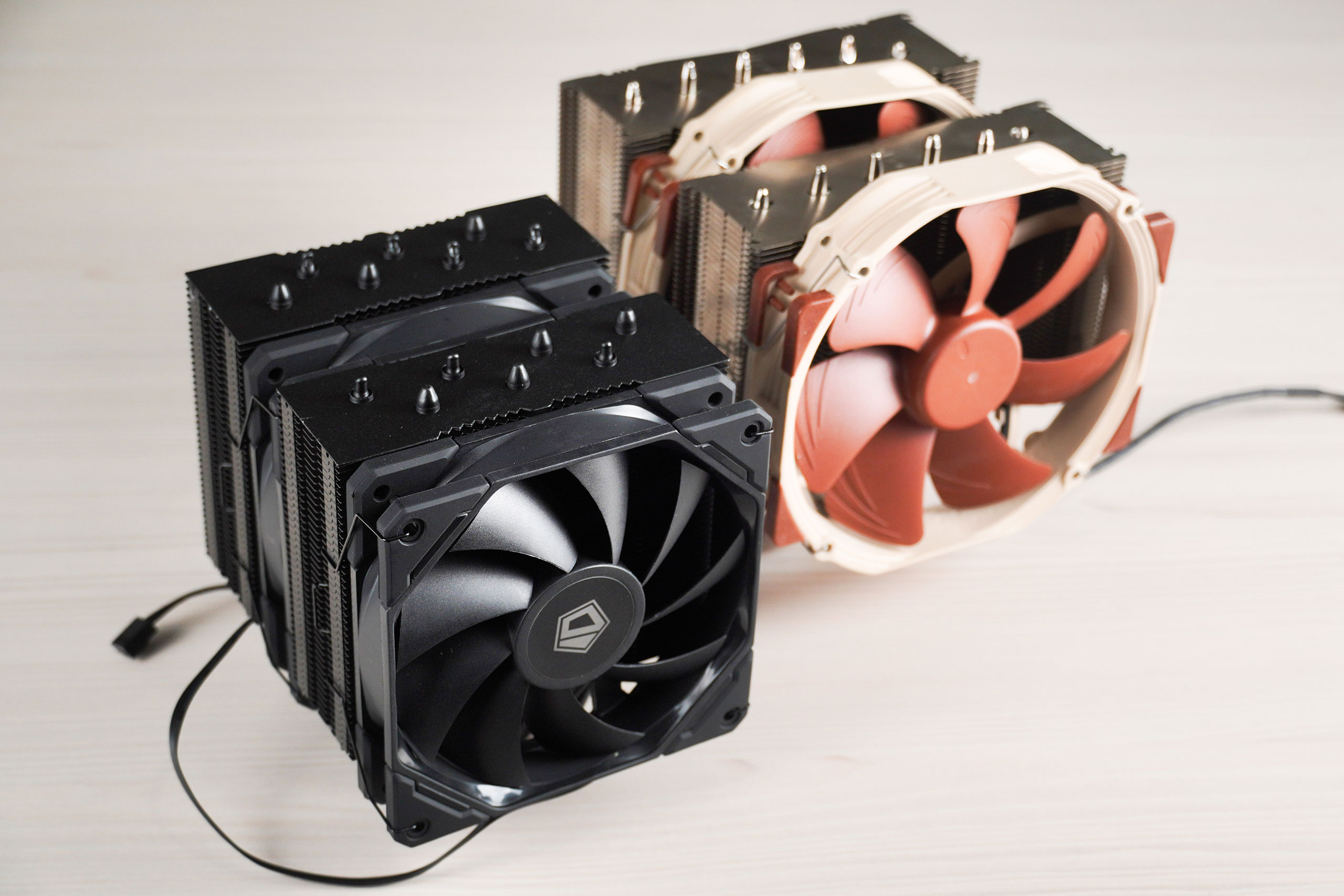

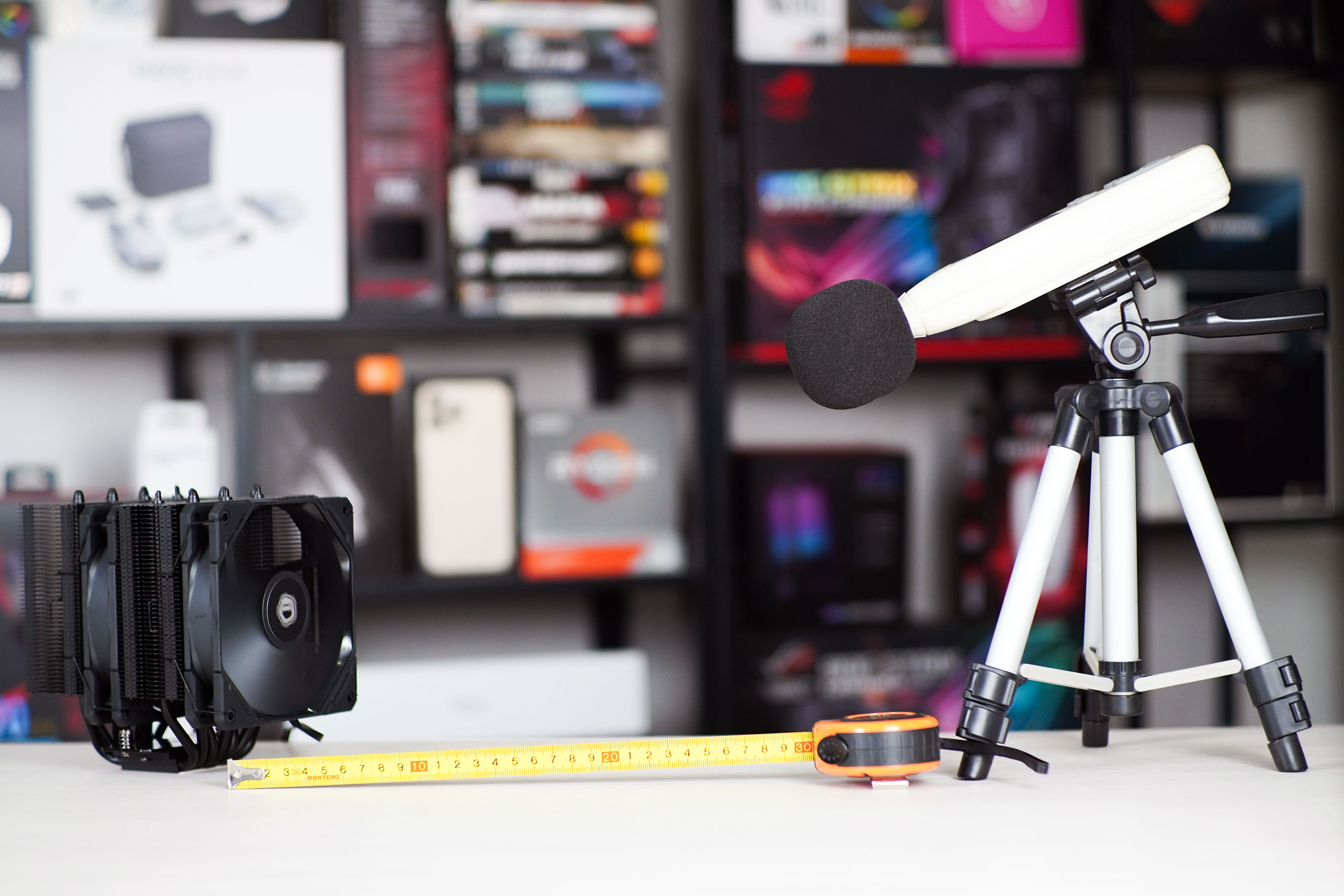

Все замеры произведены в тихом помещении без лишних источников шума. Шумомер был расположен в 30 см от кулера. Уровень фонового шума составлял 27,7 дБ(А). Эффективность башни сравнивалась с двухсекционным воздушным охладителем Noctua NH-D15S с одним стоковым вентилятором и вторым дополнительным пропеллером Noctua NF-A15 PWM, максимальная скорость которого составляет 1200 об/мин.
Кулеры сравнивались между собой по соотношению общей эффективности к уровню шума. Были установлены значения 1700, 1500, 1400, 1200, 1000 и 800 оборотов в минуту. Ввиду того, что у Noctua один вентилятор максимально может вращаться на 1500, а второй на 1200 оборотов в минуту, схема была такова: 1500/1200, 1400/1200, 1200/1200, 1000/1000, 800/800.
Результаты испытаний
Системы сравнивались между собой по соотношению шуму и эффективности. Сначала рассмотрим уровень шума.
Видим, что по шуму разница почти отсутствует. От 800 до 1200 оборотов в минуту преимущество за ID-Cooling, а от 1400 — тише уже Noctua. Отметим только, что ID-Cooling может раскручиваться еще выше. Далее посмотрим на уровни температур.
Здесь ситуация похожа на измерения шума. Есть небольшая разница, в некоторых случаях даже меньше одного градуса. Лишь на 800 оборотов в минуту ID-Cooling почему-то перестал эффективно отводить тепло и показал несколько худший результат. Также рассмотрим график зависимости двух кулеров.
Все видно наглядно, оба кулера имеют почти паритетные значения. Кулер Noctua больше по размеру, а ID-Cooling имеет одну термотрубку больше, поэтому при меньшем размере отводит тепло так же.
Можно установить еще один вентилятор на выдув из башни, поэтому посмотрим результаты такой конфигурации.
На малых оборотах вентиляторов мы получим неплохое падение температуры, с увеличением оборотов эта разница будет меньше, а на максимальных оборотах разница будет отсутствовать вообще, поэтому смысл от установки третьего вентилятора есть только в тихом режиме. В целом, результаты неплохие, при меньшем бюджете и размере кулера мы получили уровень большой башни известного бренда.
Выводы
Кулер ID-Cooling SE-207-XT удачно дополнит вашу сборку, он относительно компактен, эффективен и доступен, имеет довольно неплохой вид, ровное основание и легок для установки. 200 Вт тепла он отведет без проблем, ну а при средних или больших оборотах вентиляторов можно замахнуться даже на 250–300 Вт, что в нынешних реалиях очень кстати.
Эффективность кулера на хорошем уровне, однако на 800 оборотах в минуту она значительно снизилась. Скорее всего, комплектных вентиляторов недостаточно для работы на такой скорости. Учитывая, что до 1200 об/мин шум от них не очень заметен, то малые обороты имеет смысл выставить только в простое или при небольшой нагрузке.
Конструктивно также нет негативных аспектов. Довольно часто в кулерах мы сталкиваемся с кривой подошвой, из-за чего теряется эффективность отвода тепла, но это не тот случай — основа здесь ровная и имеет хороший отпечаток термопасты.
