Второе поколение систем жидкостного охлаждения Galahad от Lian Li получило общее название Galahad II Trinity и состоит из трех моделей: Galahad II Trinity, Galahad II Trinity SL-INF и Galahad II Trinity Performance. Все эти новинки оснащены водоблоками с возможностью замены декоративных крышек для персонализации, а на радиаторах систем охлаждения используются фитинги, которые могут поворачиваться на 360 градусов и имеют угол в 45 градусов, что облегчает укладку трубок жидкостного охлаждения при установке.
В этом обзоре мы рассмотрим лучшую в линейке СВО под названием Lian Li Galahad II Trinity SL-INF 360 Black.
Технические параметры
| Производитель | Lian Li |
|---|---|
| Название и страница продукта | GA II TRINITY SL-INF (GA2T36INB BLACK) |
| Тип | 360 мм |
| Совместимость с процессорными разъемами Intel | LGA 1700 / 1200 / 115x |
| Совместимость с процессорными разъемами AMD | AM5 / AM4 |
| Размеры радиатора (ДхШхВ), мм | 397,5x119,2x27 |
| Размеры вентилятора (ДхШхВ), мм | 120x120x25 |
| Длина трубок, мм | 385 |
| Материал та конструкция радиатора | Алюминиевый трехсекционный радиатор с ребрами ленточного типа |
| Количество пластин на дюйм, FPI | 20 |
| Общий вес системы в сборе, г | 1700 |
| Размер водоблока, (ДхШхВ), мм | 74x74x69 |
| Материал водоблока | Пластиковый корпус с медным основанием |
| Скорость помпы, об/мин | 3200 |
| Модель вентилятора | 3 x Lian Li Uni Fan SL-Infinity 120 |
| Скорость вентилятора, об/мин | 2100 |
| Воздушный поток вентилятора, м³/год | 104,14 |
| Уровень шума вентилятора, дБ (А) | 29 |
| Статическое давление, мм воды | 2,66 |
| Тип подшипника вентилятора | Гидродинамический (FDB) |
| Особенности | ARGB-подсветка помпы и вентиляторов с эффектом бесконечного зеркала. |
| Средняя стоимость, грн | 9999 |
Комплект поставки
Система жидкостного охлаждения упакована в фирменную чёрную коробку с синими окантовками по краям. В виде изображений и текстовом формате здесь имеется вся необходимая информация о продукте.
Инструкция находится под крышкой коробки, а под ней элементы системы хранятся в форме из переработанного картона. Все компоненты и дополнительные принадлежности упакованы в полиэтиленовые пакетики.
В комплект деталей системы кроме радиатора с водоблоком и трех вентиляторов входят:
- инструкция;
- две металлические усилительные пластины для процессорных разъемов Intel 1700 и 1200/115х;
- четыре пластиковых подпорки для разъемов Intel;
- четыре винтика для фиксации крепления Intel;
- крепление для Intel;
- крепеж-адаптер под разъемы AMD AM4 и AM5;
- термопаста со шпателем;
- два полиэтиленовых трафарета для нанесения термопасты;
- 12 коротких винтов для крепления радиатора к корпусу;
- кожаный ремешок для трубок;
- кабель помпы на ARGB;

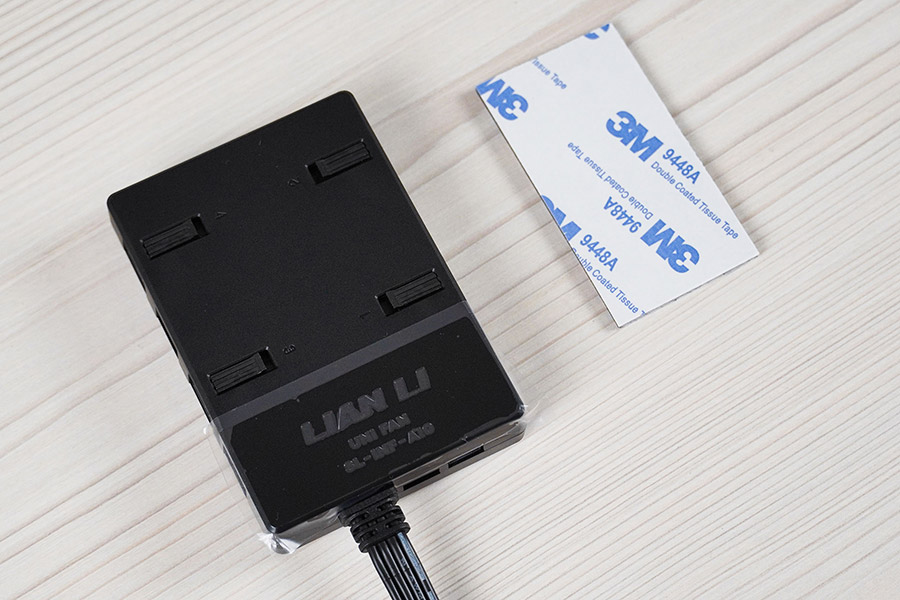

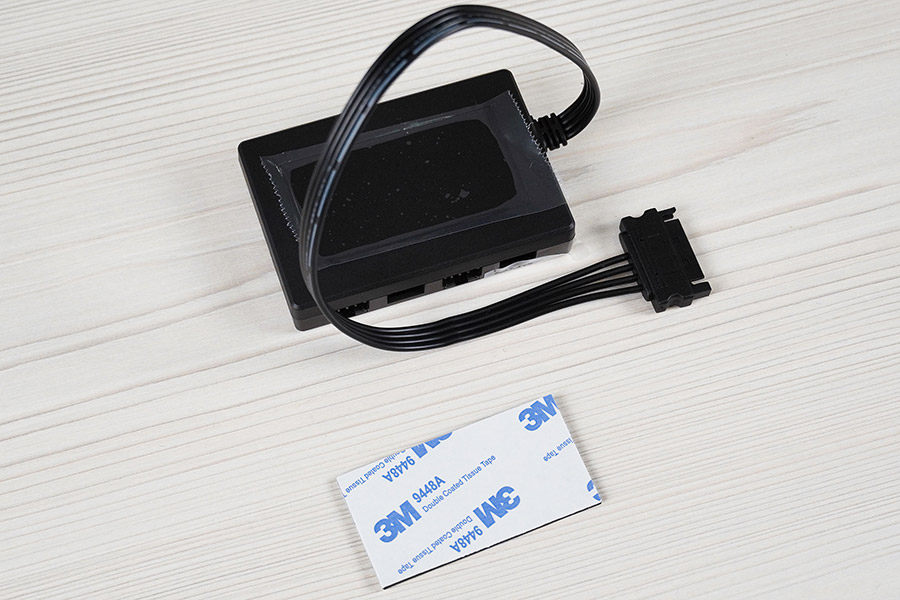

- контроллер для подсветки и вентиляторов с магнитом;
- USB-кабель для контроллера;
- разветвитель ARGB и 4-контактный вентилятор для контроллера;
- три маленьких переходника с контроллера на ARGB.
Внешний вид и конструкция
Система жидкостного охлаждения Lian Li Ga II Trinity SL-INF 360 выглядит стандартно. Она состоит из черного алюминиевого радиатора формата 360 мм, соединенного гибкими резиновыми шлангами в нейлоновой оплетке с насосом, совмещенным с водоблоком. Длина трубок с наружным диаметром в 13 мм составляет 385 мм. Вентиляторы уже установлены «из коробки».
На шланги можно надеть присутствующий в комплекте кожаный ремешок.
Фактические габариты радиатора составляют 397,5×119,2×27 мм. Боковые ребра жесткости имеют три набора посадочных отверстий под 120 мм вентиляторы, которые будут расположены плотно, без прозрачности.
Ребра охлаждения изготовлены в виде собранных гармошкой тонких металлических полосок, расположенных с плотностью 20 FPI (пластин на дюйм) и разделенных между собой 12 каналами, по которым протекает хладагент.
Вес снаряженной системы с вентиляторами равен 1700 г. Трубки прочно соединены с фитингами радиатора, имеющими угол в 45 градусов — такая компоновка придает удобства для прокладки шлангов в корпусе.
У фитингов находится заливное отверстие.
Толщина коллектора с этой стороны равна 22 мм, тогда как с противоположной стороны — 15 мм.
На боковых гранях имеется штампованная надпись Lian Li.
Три стоковых вентилятора называются Lian Li Uni Fan SL-Infinity 120. Их фактические габариты составляют 120х120х27 мм. Пропеллер имеет обычные семь лопастей, толстую рамку с резиновыми демпферами по ее углам и максимальную скорость 2100 оборотов в минуту. Приблизительно до 900 об/мин работу пропеллеров не слышно вообще, после 1400 об/мин их становится слышно из закрытого корпуса, а на максимальной скорости уровень шума можно охарактеризовать как громкий, но без резких призвуков на фоне. Тип подшипника — гидродинамический (FDB).
Особенность этих вентиляторов состоит в их конструкции. Комбинированный кабель подсветки и питания подсоединяется к первому вентилятору, а затем стеком в остальную группу, для чего на них присутствуют специальные пазы для подключения.
Пропеллеры образуют между собой связь, и в настройках подсветки эти вентиляторы настраиваются отдельно, или же как единое целое с переливаниями эффектов подсветки с учетом количества вентиляторов.
На вентиляторах нет никакой маркировки, а в месте, где обычно имеется наклейка с обозначениями, установлена алюминиевая накладка с логотипом.
Подсветка присутствует на корпусе и на самом вентиляторе — это «бесконечное зеркало» с подсветкой ARGB в верхней и нижней частях, что создает трехмерный вид с углублениями. Также круг на вентиляторе имеет бесконечное зеркало с подсветкой.
Вентиляторы уже на заводе прикручены к радиатору, поэтому достав из коробки систему охлаждения, ее можно сразу устанавливать в ПК.
Водоблок повторяет концепцию подсветки вентиляторов. С завода установлена декоративная алюминиевая крышка с двойным бесконечным зеркалом и логотипом Lian Li в центре.
Логотип можно поворачивать на 180 градусов. Если нужно еще 180, крышку можно снять и провернуть на нужный градус.
Еще в комплекте можно найти сменную матовую крышку, которая светит еще ярче, и есть на выбор две центральные заглушки: одна такая же матовая, как и кольцо, а другая — с бесконечным зеркалом. Таким образом, пользователь может выбрать комплект, который придется по душе.
Меняя крышку, можно увидеть светодиоды.
Размеры водоблока составляют 74x74x69 мм. Внутри находится помпа, ее скорость можно регулировать, но максимальное значение составляет 3200 об/мин при уровне шума в 31,8 дБ(А), так что меньшую скорость не вижу смысла ставить, помпу фактически не слышно. Паразитные фоновые призвуки также не были обнаружены.
Шланги подсоединяются к водоблоку угловыми фитингами, которые могут поворачиваться в пределах примерно 45 градусов в каждую сторону. Три кабеля для помпы выведены между фитингами. Еще один кабель ARGB-подсветки подсоединяется в свободный разъем на корпусе водоблока.

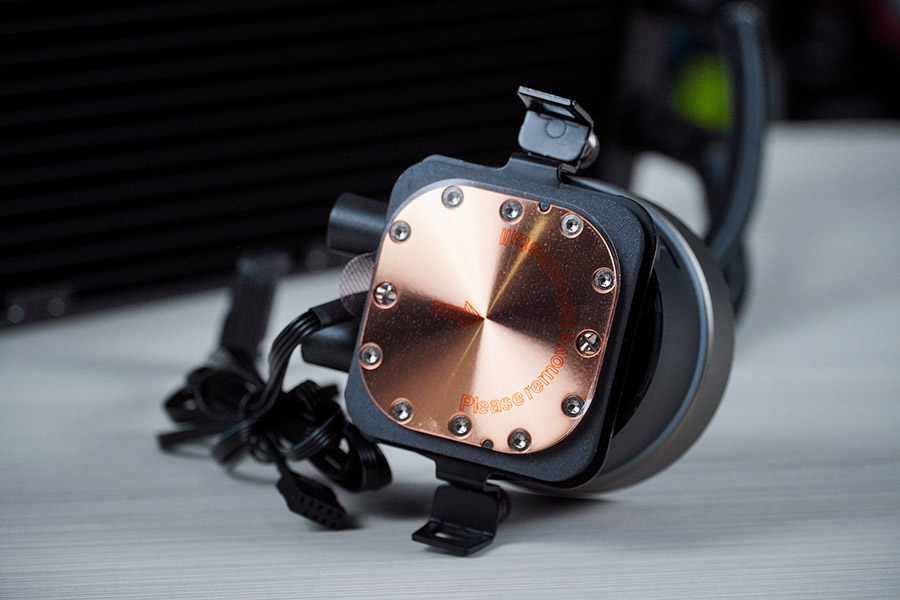

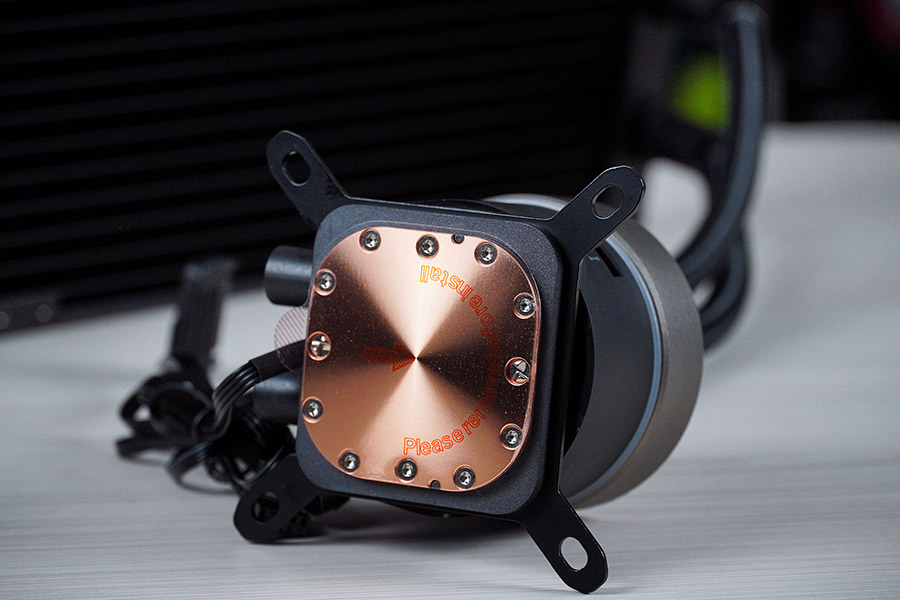

Подошва блока медная и имеет форму скругленного по углам квадрата размером 56х56 мм. Она зафиксирована двенадцатью винтами. Эффективная площадь контакта составляет 43х43 мм.
Поверхность не зеркальная и имеет выпуклость изнутри.
Нанести термопасту можно комплектным полиэтиленовым трафаретом.
Он приклеивается к подошве и в отверстия в виде шестиугольников шпателем втирается термопаста.
Я советую взять пластиковую карту, так удобнее. Остатки термопасты можно стереть той же картой и отклеить трафарет, чтобы его можно было еще раз использовать.
Первый тест прижима меня не удовлетворил. Из-за стандартного нанесения видно, что паста покрывает только центр крышки процессора, и из-за выпуклости контакт с частью плоскости отсутствует.
Поэтому наношу термопасту по старой схеме, равномерно по всей крышке. После повторного нанесения ситуация стала лучше, но все равно полный контакт достигается только в центральной части отпечатка, по бокам контакт обеспечивается лишь слоем термоинтерфейса.
Установка
Процесс монтажа Lian Li Galahad II Trinity SL-INF 360 рассмотрим на примере сокета AMD AM4. Из коробки установлено крепление Intel, поэтому меняем на AMD — это делается не сложно, просто крепеж сдвигается в сторону.

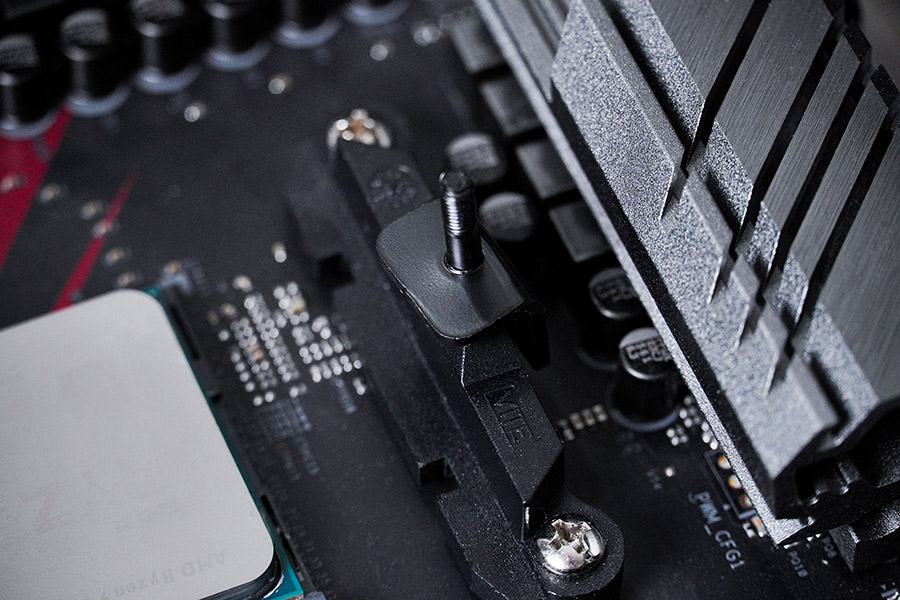

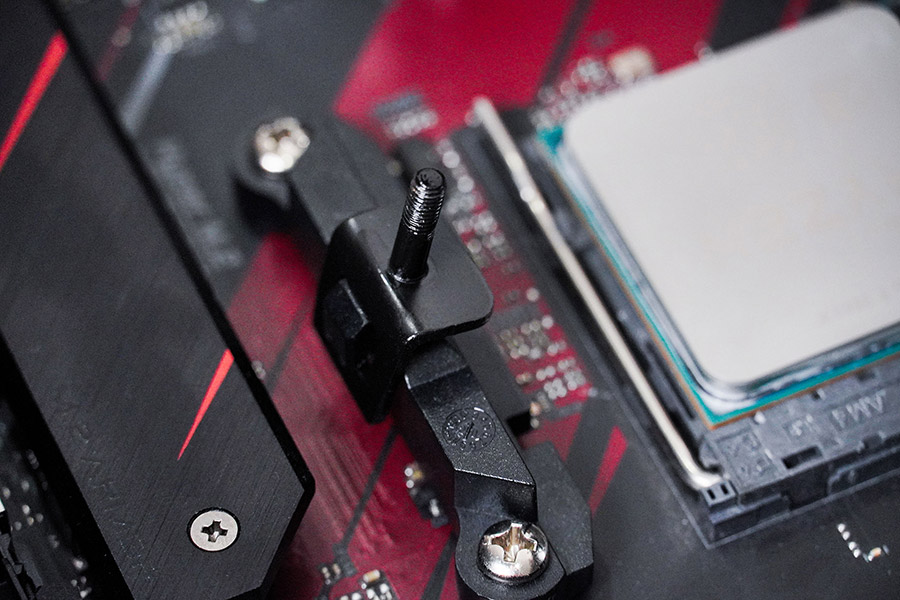

Стандартный крепеж на материнской плате не трогаем, все становится сразу на родные крючки, но рекомендую снять скобы с крепежа AMD, и установить их на крюки, а потом уже устанавливать водоблок и закручивать винты.
Далее нужно включить пропеллеры, насос и всю подсветку в контроллер. Помпа подключалась к четвертому выходу, и таким образом отображалась в приложении корректно. Не забываем об отдельном кабеле, который идет из помпы в контроллер для подсветки. Отдельно подключается насос и контроллер к коннекторам USB. И наконец присоединяем разветвитель подсветки и вентиляторов.
Да, кабелей много, это вам усложнит кабель-менеджмент, но в целом потом будет очень круто смотреться. Подсветка с бесконечными зеркалами завораживает, причем она имеется и на водоблоке, и на вентиляторах.

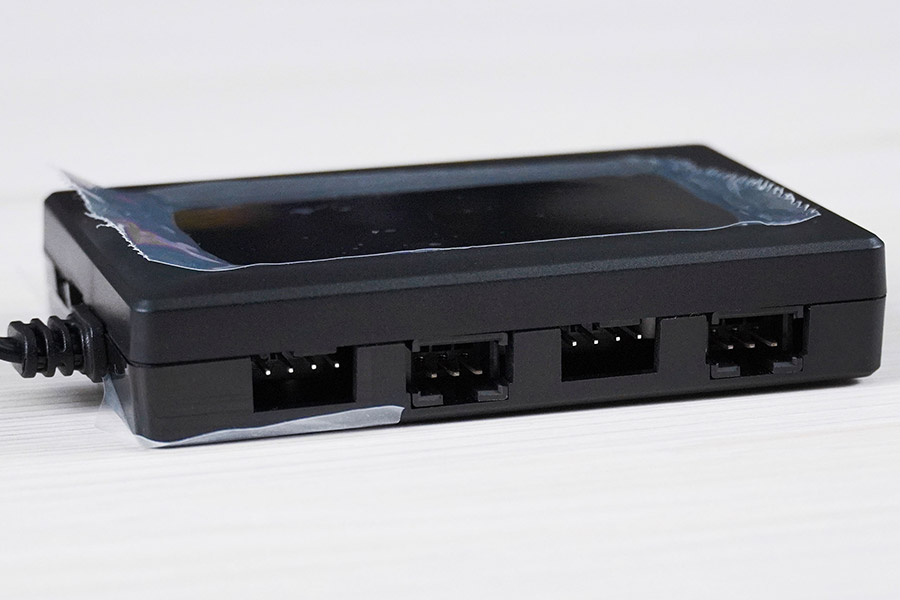

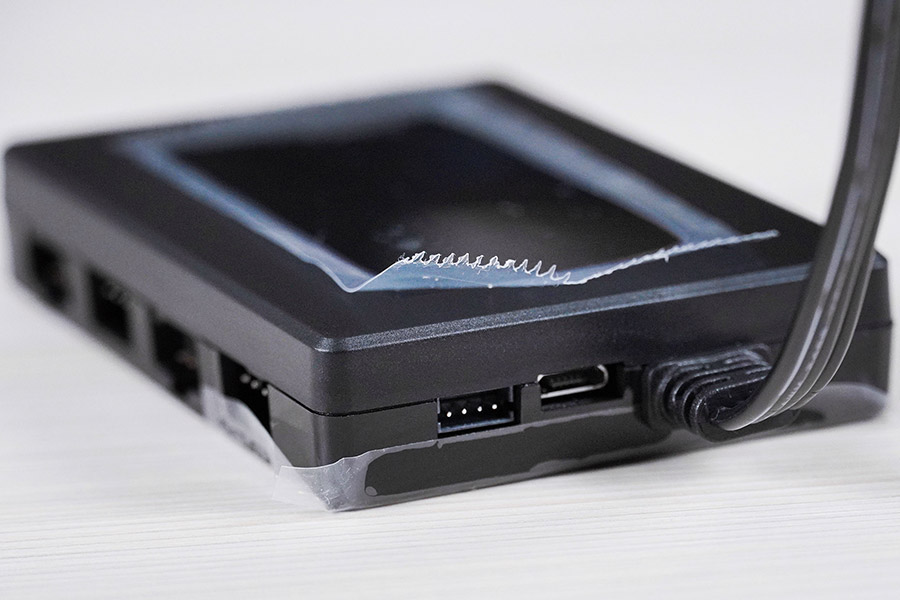

Контроллер имеет на борту восемь выходов: четыре для подсветки и четыре для подключения вентиляторов.
Программное обеспечение
Для управления подсветкой, скоростью насоса и вентиляторов необходимо загрузить приложение L-Connect. Интерфейс максимально прост, в первом окне мы видим просто мониторинг частоты, нагрузки и температуры процессора с видеокартой, а также загрузки оперативной памяти и вашего накопителя.

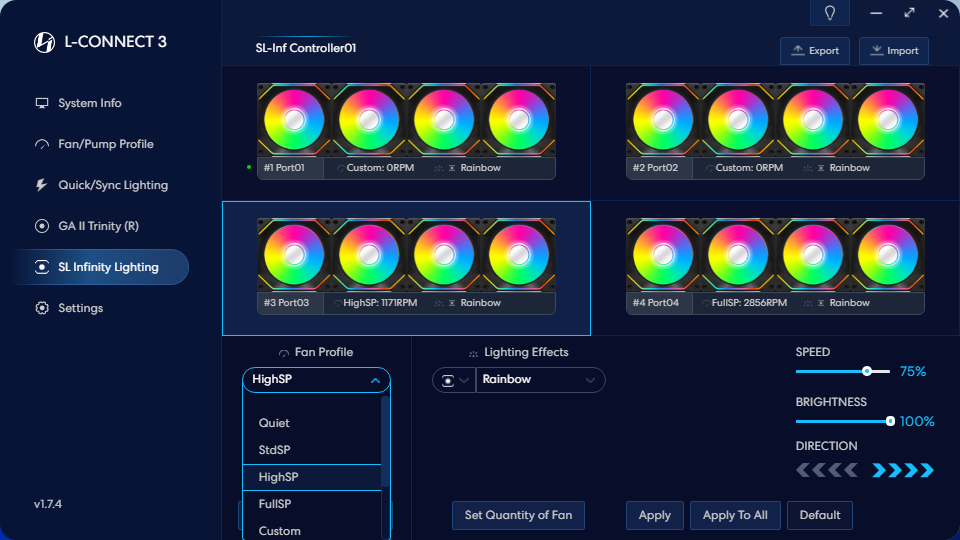

Во второй вкладке мы можем управлять скоростями помпы и вентиляторов, там уже есть заготовленные алгоритмы работы или вы можете создать еще несколько собственных.
Очередная вкладка служит для синхронизации подсветки.

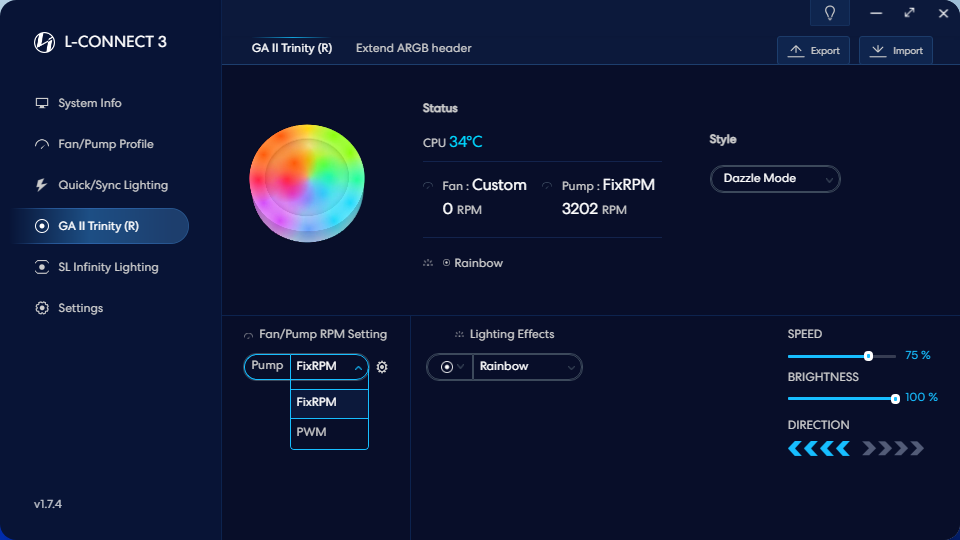

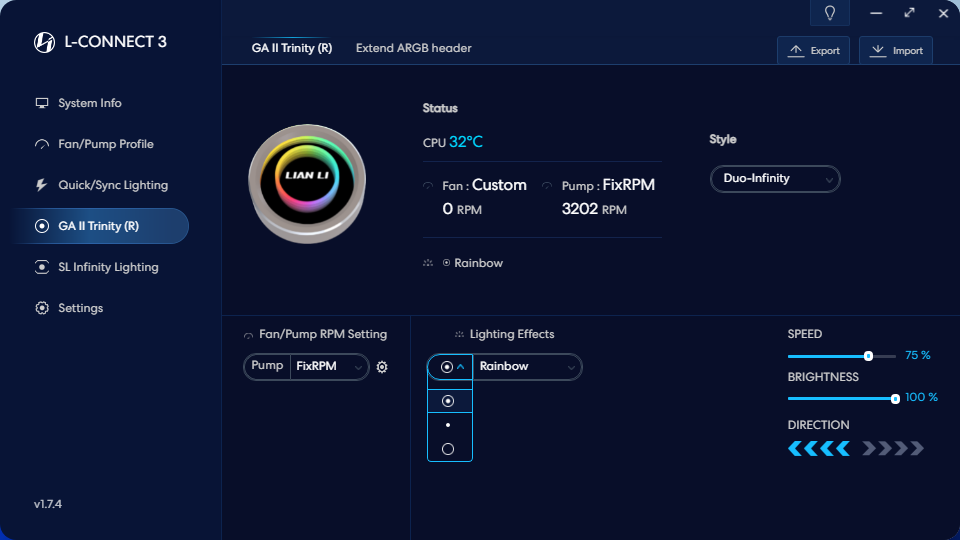

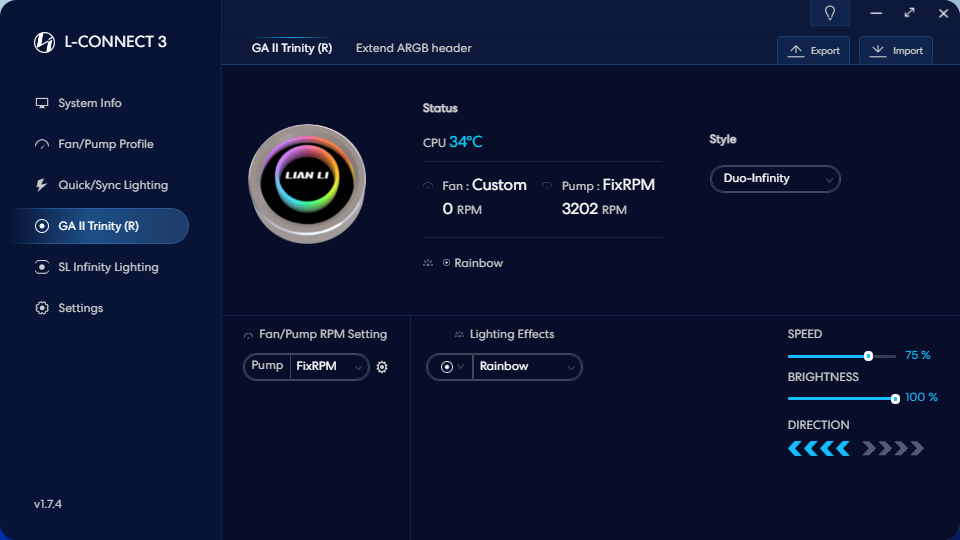

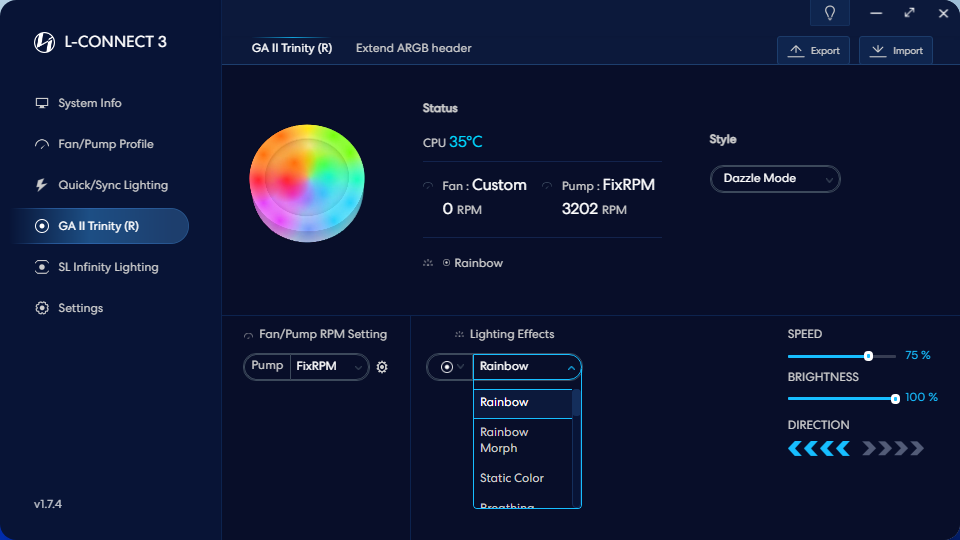

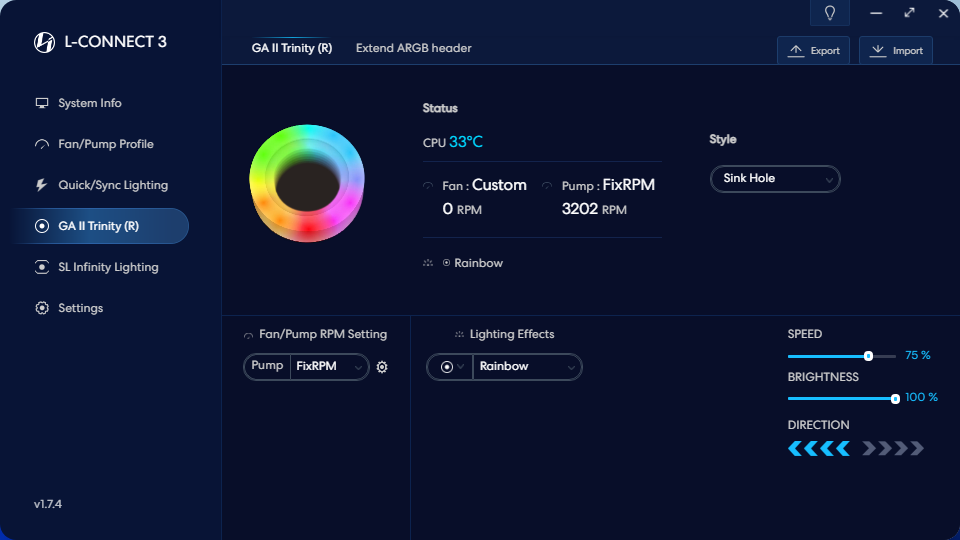

На следующей вкладке можно настраивать подсветку водоблока, выбирать режимы, интенсивность, включать отдельные режимы для внутреннего и внешнего круга, а также изменять тип крышки корпуса водоблока. Удивительно, что здесь тоже можно управлять скоростью помпы.

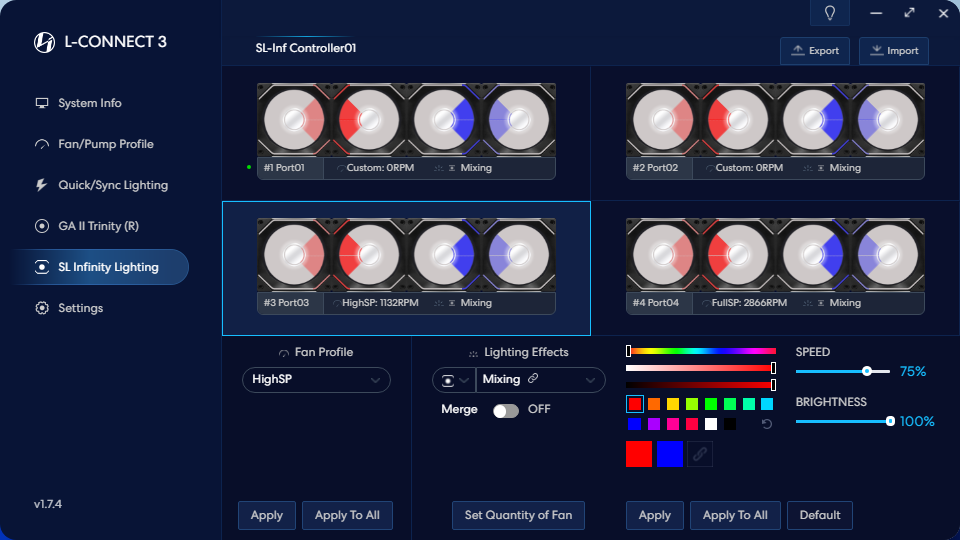

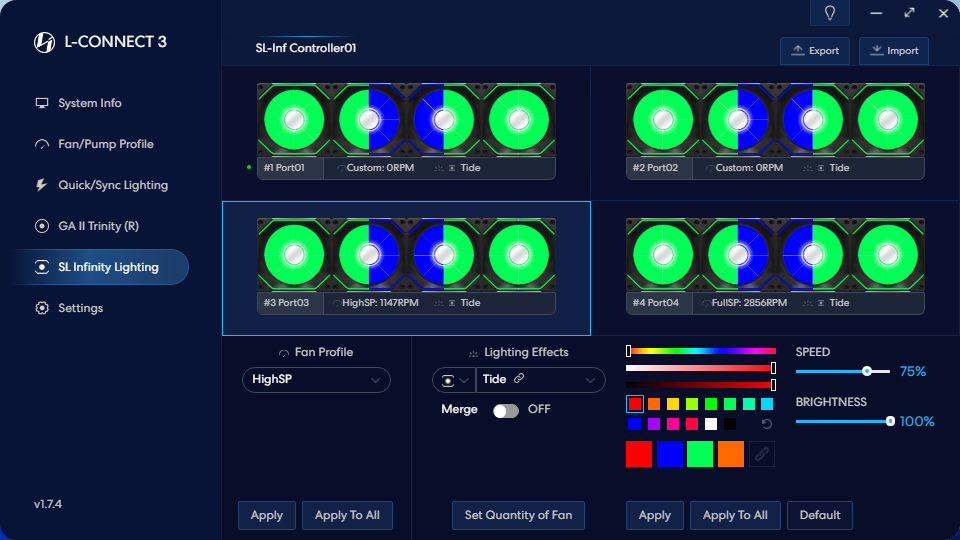

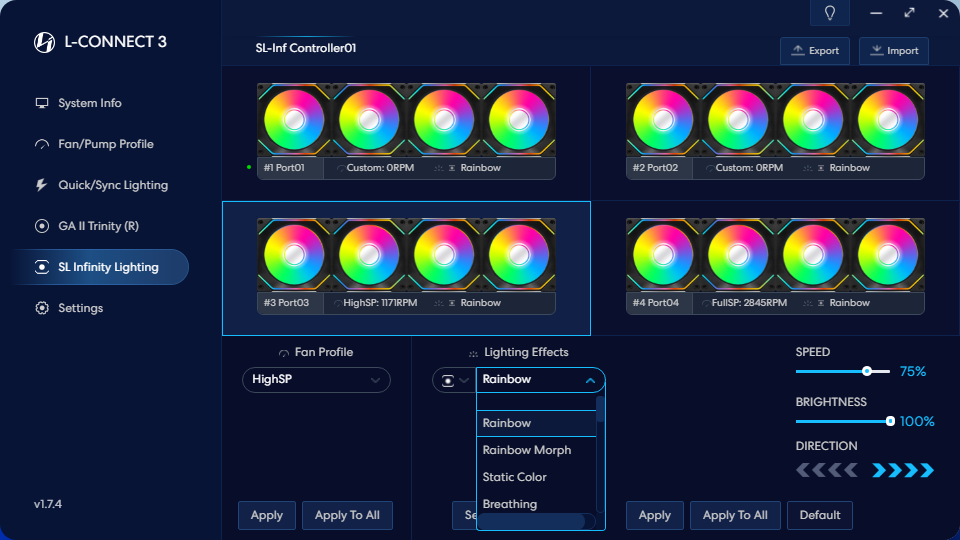

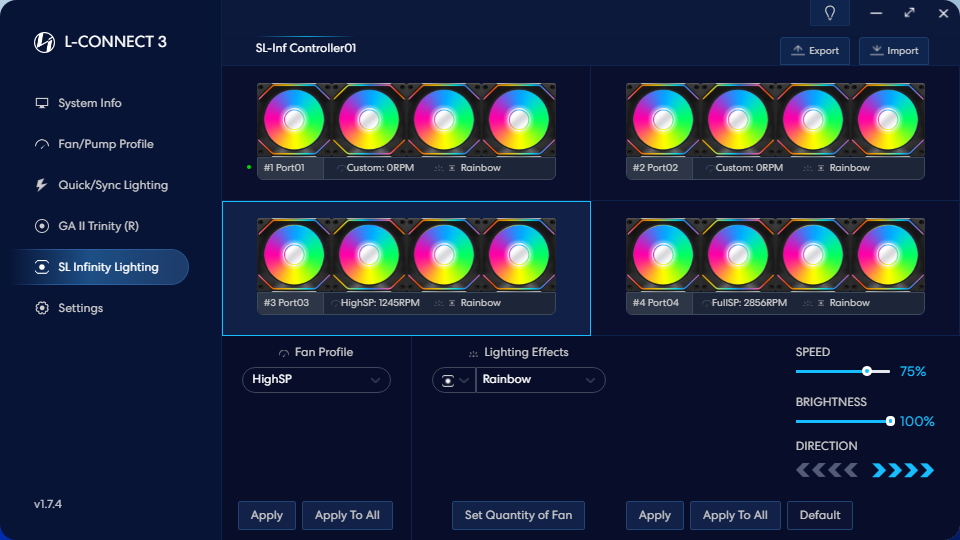

Пятая вкладка предназначена для настройки подсветки вентиляторов. Там можно засесть на целый день, потому что есть куча разных эффектов. Их можно редактировать как угодно и синхронизировать.

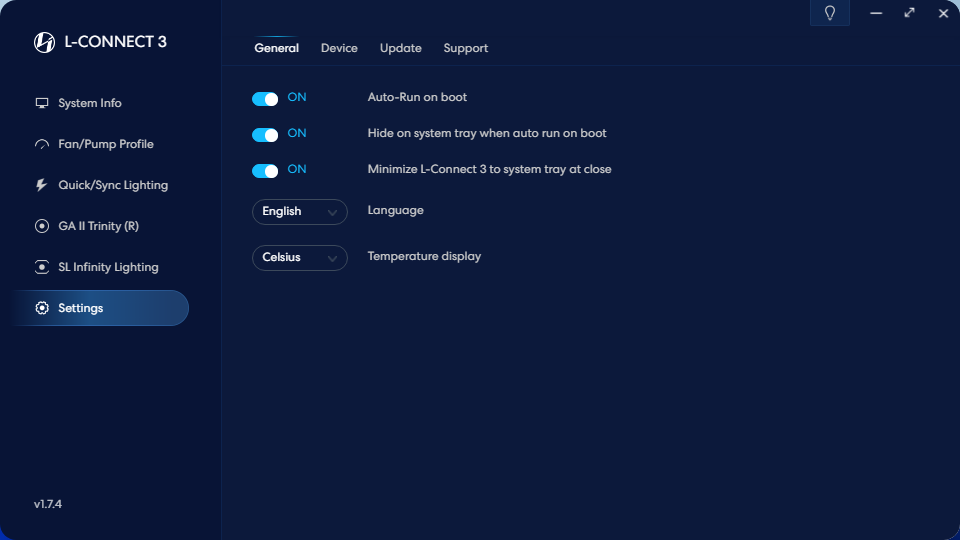

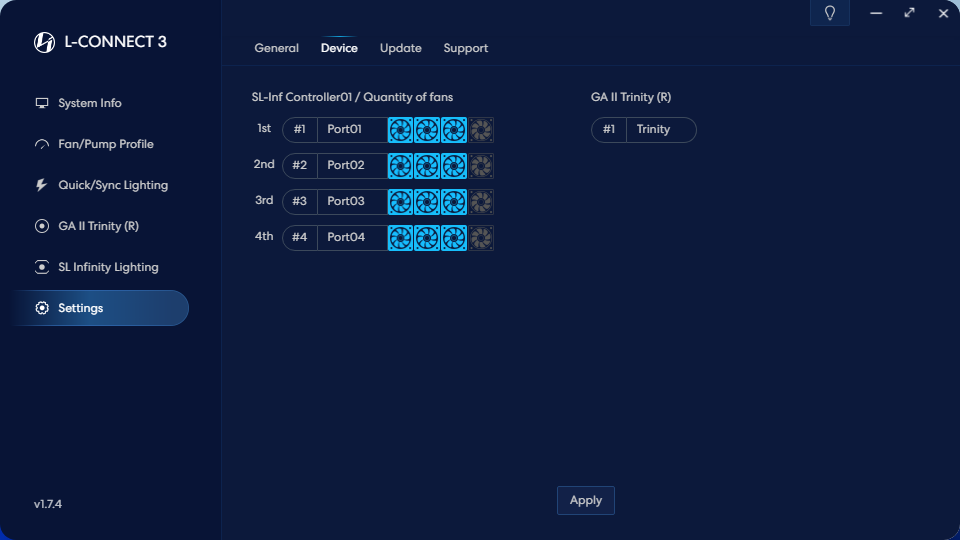

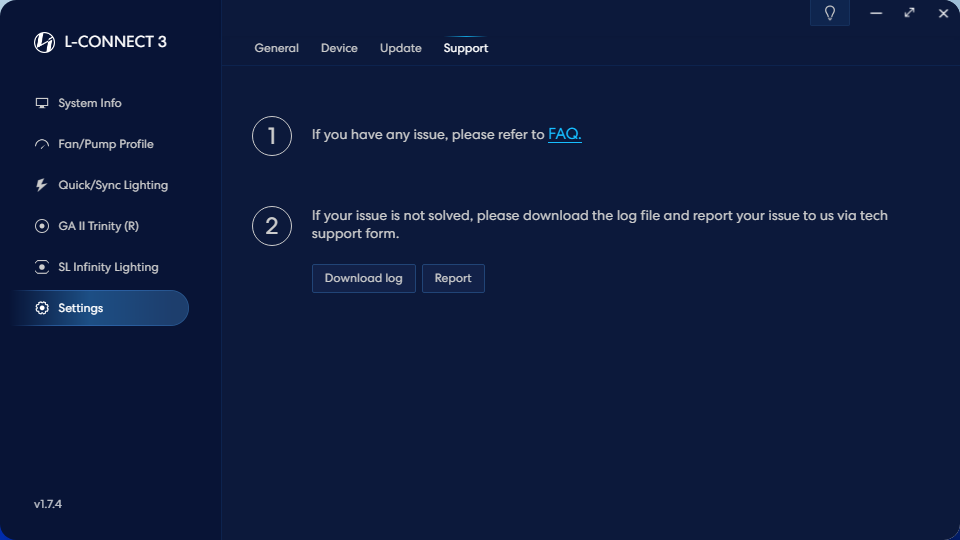

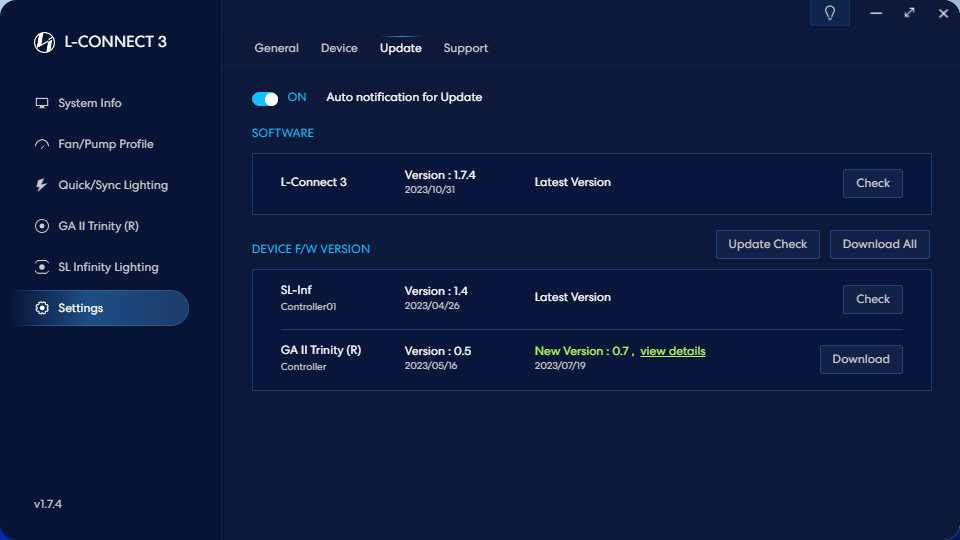

В последней вкладке собраны базовые настройки и возможность обновления приложения.
Тестовый стенд
Для испытания эффективности системы жидкостного охлаждения Lian Li Galahad II Trinity 360 SL-Inf был использован стенд на базе платформы AMD AM4 в такой конфигурации:
- процессор: AMD Ryzen 9 3900Х;
- материнская плата: ASRock B550 PG Velocita;
- видеокарта: Asus GeForce GTX 1660 Super Rog Strix OC Edition 6GB GDDR6;
- память: HyperX Fury HX432C16FB3K2/16 (2x8 ГБ, DDR4-3200, 16-18-18-36-74 1Т, 1,35 В);
- твердотельный накопитель: SSD Kingston NV1 (500GB, NVMe M.2 2280);
- блок питания: be quiet! PURE POWER 12M 850W;
- термопаста: ARCTIC MX-4.
Процессор находился в разгоне до 4,1 ГГц с напряжением 1,25 В и 200 Вт мощности. Испытание системы охлаждения проводилось на открытом стенде в горизонтальной ориентации материнской платы при постоянной температуре 23 градуса Цельсия в помещении. Для прогрева центрального процессора применялся стресс-тест CPUID PowerMAX версии с инструкциями AVX. Для мониторинга температуры процессора используется программа HWMonitor. Для измерения уровня шума использован шумомер Benetech GM1357.
Все замеры произведены в тихом помещении без лишних источников шума. Шумомер был расположен в 30 см от вентиляторов и насоса. Уровень фонового шума составлял 27,7 дБ(А).
Эффективность жидкостной системы охлаждения сравнивалась с двухсекционным воздушным охладителем Noctua NH-D15S с одним сточным вентилятором и вторым дополнительным пропеллером Noctua NF-A15 PWM, максимальная скорость которого составляет 1200 об/мин.
Системы охлаждения сравнивались по соотношению общей эффективности к уровню шума. Были установлены значения 2100, 1900, 1700, 1500, 1400, 1200 и 1000 оборотов в минуту.
Ввиду того, что на Noctua один вентилятор максимально может вращаться на 1500, а второй на 1200 оборотов в минуту, то схема была такова: 1500/1200, 1200/1200, 1000/1000.
Результаты испытаний
На одинаковых оборотах вентиляторов мы видим сильную схожесть температур. На 1000 и 1200 об/мин башня показала большие температуры, а на 1400 и 1500 — температуры оказались выше у СВО. Далее температура процессора под жидкостным охлаждением пошла на спад благодаря повышению скорости вентиляторов, поэтому система AiO имеет больший потенциал для охлаждения.
Теперь посмотрим на диаграмму шума при одинаковых скоростях вентиляторов.
Тестировалось все в собранном виде, то есть вентиляторы на радиаторе и насос расположены на расстоянии 30 см от шумомера. Как видим, здесь ситуация совсем иная, СВО на тех же оборотах значительно тише.
Далее рассмотрим график зависимости температуры от уровня шума.
И вот теперь перед нами вся картина. Зависимость графиков показывает преимущество СВО перед башней, ибо исследовав только скорости, можно сделать поспешный вывод, что башня лучше. Но если оперировать всеми факторами, а именно соотношением шума к эффективности, то здесь система жидкостного охлаждения все же имеет преимущество.
При одинаковом шуме мы выигрываем почти везде 5 градусов, и СВО может быть еще шумнее или тише при необходимости. Учитывайте, что в тесте использовался процессор в разгоне с мощностью в 200 Вт.
Выводы
Изучив и протестировав систему жидкостного охлаждения Lian Li Galahad II Trinity SL-INF 360, можно уверенно сказать, что мы получаем тандем красоты и эффективности. Зеркальные элементы и яркая подсветка не оставит покупателя равнодушным. Возможно, будут какие-то сложности при подключении кабелей, но оно того стоит. Затем все без лишних проблем настраивается в приложении и сможет удовлетворить большинство потребностей пользователей.
Из явных преимуществ у нас есть тихая помпа, очень симпатичные и крутые вентиляторы, сменный корпус подсветки водоблока, эффективность и общая тишина, даже при охлаждении процессора мощностью в 200 Вт. Но также следует отметить, что все эти возможности оказали соответствующее влияние и на цену продукта. С другой стороны, почти половина стоимости системы охлаждения приходится на вентиляторы Uni Fan SL-Infinity 120, так что об этом не стоит забывать.
Из недостатков можно отметить несколько сложное подключение кабелей. Хорошо же продумали схему подключения вентиляторов, а остальное, что касается проводов, реализовали, похоже, наспех. Также можно отметить неровность основания водоблока. Думаю, при желании там можно было бы выиграть еще несколько градусов путем уменьшения слоя термопасты.
