Продолжая развивать и совершенствовать линейку своих игровых продуктов, компания MSI вторглась в неизведанную ранее ею часть рынка, а именно — в охлаждение для процессоров. Энтузиасты легко вспомнят, что системы охлаждения уже пытались производить и ASUS, и Gigabyte, но особой популярности их кулера так и не получили. Однако MSI подходит к вопросу несколько с другой стороны. Они стремятся сделать серию Gaming целостной, наполнив ее всеми необходимыми компонентами — материнскими платами, видеокартами, игровой периферий, и вот, теперь, даже системой охлаждения процессора. Дебютный кулер компании получил название Core Frozr L, в духе наименований кулеров их видеоадаптеров. Буква «L» недвусмысленно намекает на то, что модель будет не единственной в серии, и в будущем мы увидим другие варианты Core Frozr для процессоров с разным TDP. А пока что мы изучим возможности данной модели.
Упаковка и комплект поставки
Кулер поставляется в розничной упаковке, выдержанной в том же стиле оформления, что и материнские платы и видеокарты серии Gaming. Ведущим сочетанием цветов тут является черным с красным, а все надписи сделаны красивым белым шрифтом. Технической и маркетинговой информации на коробке более чем достаточно для осознанного выбора покупателя, даже без знакомства с официальным сайтом.
Внутренняя упаковка представляет собой пластиковый блистер, состоящий из двух половинок. Все аксессуары сложены в маленькую черную коробку с лаконичным логотипом Gaming серии посередине верхней крышки.
Открыв коробку, я был приятно удивлен. Вместо привычных пакетиков тут был обнаружен сплошной демпфер, в фигурных отверстиях которого были аккуратно разложены запчасти и аксессуары.
В комплект поставки MSI Core Frozr L кроме радиатора и вентилятора входит:
- инструкция по установке;
- шприц с термоинтерфейсом;
- сменная верхняя накладка на кулер черного цвета;
- две дополнительные крепежные скобы для вентилятора;
- четыре резиновых демпфера для второго вентилятора;
- универсальная усилительная пластина;
- крепежная скоба для кулера;
- универсальная крепежная рамка для всех типов разъемов;
- четыре металлические резьбовые подставки с резиновыми накладками;
- четыре длинных винта;
- четыре резьбовые подставки с накатанной головкой для сокета Intel LGA2011;
- четыре коротких винта;
- четыре крупные пластиковые прокладки;
- четыре маленькие пластиковые прокладки;
- два крепежных винта для сокетов Intel;
- две крепежных винта для сокетов AMD.
Внешний вид

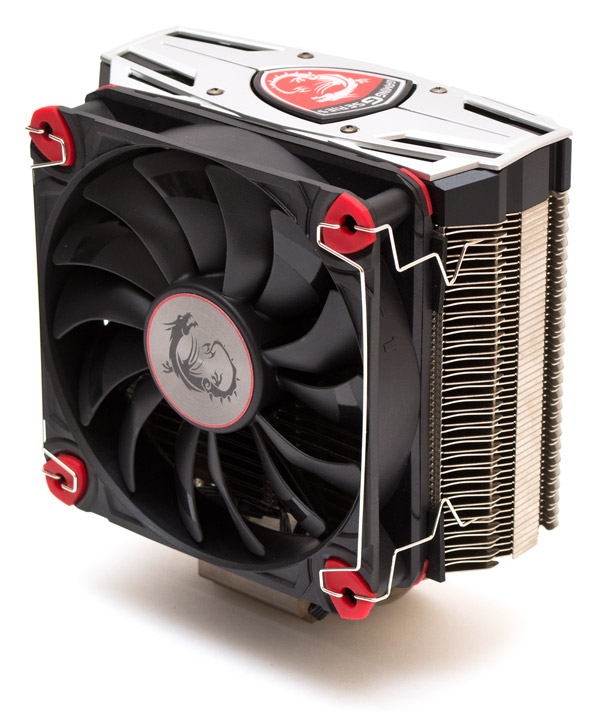

Внешность MSI Core Frozr L достаточно стандартна. Он сделан по классической U-образной схеме размещения тепловых трубок и обладает средними габаритами. Ось симметрии радиатора смещена в сторону, сделано это, вероятно, с целью устранения возможного конфликта со слотом PCI-E, при монтаже на маленьких материнских платах.
Вентилятор крепится к радиатору с помощью проволочных скоб специфической формы. По габаритам он не выступает за тело радиатора, ни в какой проекции.
Большую часть времени, пользователь будет видеть кулер со стороны его верхней панели. На ней сделана красивая накладка серого цвета (ее можно заменить на черную при желании) с подсвечиваемым логотипом Gaming-серии, в виде дракона.
Вентилятор имеет стандартный типоразмер 120х120х25 мм. По его уголкам встроены резиновые демпферы вибраций красного цвета, с обеих сторон. 14 лопастей крыльчатки имеют необычную форму, с которой мы ранее уже сталкивались на системах охлаждения видеокарт компании MSI. Лопасти отличаются резким изгибом в профиль посередине, что должно создавать лучший поток воздуха при меньшем уровне шума. В центре ротора тоже наклеен логотип в виде дракона. Шнур питания имеет четырехконтактный разъем, небольшую длину и лишен оплетки.
С обратной стороны, на статоре, мы можем узнать наименование OEM-производителя данного пропеллера. Им оказалась небезызвестная компания Power Logic. Тут заявлено использование подшипника гидравлического типа (HDB), который не стоит путать с гидродинамическим (FDB). Последнему он может уступать как по качеству, так и по продолжительности наработки на отказ. Впрочем, это все равно намного лучше обычной втулки скольжения или шумных шариковых подшипников. Диапазон рабочих скоростей крыльчатки составляет от 500 до 1800 об/мин. Условно бесшумной ее можно считать на отрезке от старта до 800 об/мин и 40 дБ (А). При 900–1000 об/мин становится слышным шум лопастей. До 1300 об/мин уровень шумности можно охарактеризовать как средний, а в диапазоне от 1400 до 1800 об/мин шум становится сильным и раздражающим слух. Скорость вентилятора регулируется при помощи ШИМ.
В комплекте вентилятора есть разветвитель, необходимый для подключения светящегося логотипа MSI на верхней панели кулера. И если питание пропеллера снимается без проблем, то отсоединить питание логотипа без повреждения кабеля может оказаться проблематичным. К сожалению, в комплекте нет разветвителя для включения второго вентилятора.
Накладка на верхней панели держится на четырех маленьких винтах. Для их демонтажа может понадобиться часовая отвертка. Кроме того, на самой накладке есть пластиковые защелки, потому снимать ее следует осторожно.
Верхняя панель с логотипом держится на четырех тонких и длинных винтах. Плата логотипа не имеет видимых дорожек с обратной стороны и держится еще на шести мелких винтиках. Ее мы разбирать уже не стали.
Судя по верхнему ребру, пластины кулера не имеют практически никакой аэродинамической оптимизации. Хотя производитель и заявляет, что насечки по центру служат «направляющими» для воздуха в сторону тепловых трубок, верится в этом мало.
Всего в радиаторе используется четыре тепловые трубки крупного 8-мм диаметра. Они медные с никелированным покрытием. Припой в местах контакта с ребрами отсутствует, пластины просто напрессованы на тепловые каналы, расставленные в поперечном срезе в виде ромба с левой и правой стороны.
В профиль мы видим, что тепловые трубки разведены по обеим сторонам в шахматном порядке, в два ряда, что обеспечивает хорошее распределение тепла при оптимальной проницаемости для воздушного потока. Тем не менее, ребра расположены достаточно плотно, с зазором всего в 1,8 мм, что ухудшает продуваемость радиатора на низких оборотах вентилятора. Суммарная площадь рассеивания тепла достигает приблизительно 8000 см², и это является весьма неплохим показателем для башенных кулеров среднего класса.
По углам радиатора наклеены дополнительные резиновые демпферы, несмотря даже на то, что антивибрационные резинки есть и на самом вентиляторе.
Так выглядит радиатор в профиль. Общая его высота, даже с пластиковой накладкой сверху не будет превышать 155 мм, а значит — он по определению совместим по высоте с подавляющим большинством стандартных и даже бюджетных корпусов.
При взгляде на кулер снизу видно, насколько сильно основание смещено в сторону, относительно оси симметрии тела радиатора.
Никелированная сплошная подошва кулера не отполирована до зеркального блеска, однако оставляет впечатление относительно ровной. Измерения с помощью металлической линейки указывают на ровную приподнятую площадку в центре и незначительные скосы по углам. Припой тепловых трубок, проходящих через основание можно увидеть невооруженным глазом.
Установка
Чтобы проверить эффективность кулера MSI Core Frozr L, было решено подвергнуть его самому серьезному испытанию с участием горячего разогнанного процессора Intel Core i7-4960X на платформе Intel LGA2011. Установка кулера на данный тип процессорного разъема является самой простой, по сравнению с другими сокетами, поскольку не требует монтажа усилительной пластины. Для начала ввинчиваем подставки крепежной рамки.
Затем, к ним привинчиваем с помощью коротких винтов крепежную рамку. При желании ее можно повернуть на 90 градусов, если требуется горизонтальная ориентация кулера, вместо вертикальной.
Наносим термоинтерфейс на процессор, ставим радиатор и фиксируем его с помощью крепежной скобы и двух винтов. Вот, собственно и весь монтаж, ничего сложного.
Осталось только поставить на свое место вентилятор, зафиксировать его скобами и подключить к питанию. В сборе данная система охлаждения выглядит весьма эстетично. Особенно если на материнской плате есть черные, серые и красные элементы.
Габариты кулера небольшие, со всех сторон есть доступ для подключения любых разъемов на материнской плате.
Даже если вентилятор накроет слоты оперативной памяти на более мелкой по размеру материнской плате, он не будет мешать планками стандартной высоты.
Конфликта кулера со слотом PCI-E не обнаружено.
На данной материнской плате кулер не перекрывает собой ни одного разъема оперативной памяти, даже в случае установки сзади второго вентилятора. Таким образом, с ним можно использовать высокие планки памяти с крупным радиатором.
Подсветка логотипа на кулере несомненно порадует всех ценителей прекрасного. Она выглядит хорошо и не слепит глаза.
Отпечаток термоинтерфейса на основании хороший. Наибольшая сила прижима достигается по центру подошвы и ослабевает ближе к краям, что говорит о выпуклой зоне в центре основания.
Технические характеристики
Эффективность отвода тепла кулером MSI Core Frozr L сравнивалась с одним из лучших и самых распространенных бюджетных кулеров — Zalman CNPS10X Performa.
| Техническая характеристика | MSI Core Frozr L | Zalman CNPS10X Performa |
|---|---|---|
| Страница продукта | msi.com | zalman.ru |
| Совместимость с процессорными разъемами | Intel LGA 775/115x/1366/2011/2011-3 AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+) |
Intel LGA 775/115x/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 140х55х155 | 132x75x152 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х25 | 120х120х25 |
| Материал радиатора и конструкция | Конструкция из алюминиевых пластин, нанизанных на 4 медные никелированные тепловые трубки диаметром 8 мм, расставленные U-образно. Тепловые трубки соединены со сплошным медным основанием, покрытым никелем | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием |
| Вес радиатора, г | 722 | 610 |
| Количество пластин радиатора, шт. | 51 | 47 |
| Толщина пластин, мм | 0,5 | 0,45 |
| Межреберное расстояние, мм | 1,8 | 1,9 |
| Расчетная площадь радиатора, см² | ~ 8 000 | ~ 7 900 |
| Модель вентилятора | MSI TORX FAN (Power Logic PLA12025S12H-4) | Zalman ZP1225ALM [Z1P-PWM] |
| Скорость вращения вентилятора, об/мин | 500 ~ 1800 с ШИМ | 900 ~ 2000 с ШИМ |
| Воздушный поток, м³/ч | 34 ~ 121 | – |
| Уровень шума вентилятора, дБ (А) | 17,2 ~ 33,6 | 17 ~ 36 |
| Статическое давление, мм воды | 0,16 ~ 2,09 | – |
| Количество и тип подшипника вентилятора | Гидродинамический подшипник (Hydro-Dynamic Bearing) | Улучшенная втулка (Long Life Bearing) |
| Время наработки на отказ вентилятора, час | 150 000 | 50 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,36 | 0,2 |
| Пиковое энергопотребление вентилятора, Вт | 4,32 | 2,4 |
| Дополнительные особенности | Белая подсветка логотипа MSI, две сменные накладки на радиатор | Фирменный резистор RC24P в комплекте |
| Средняя стоимость, $ | ~60 | ~36 |
Тестовый стенд
Для тестирования эффективности кулера MSI Core Frozr L использовался стенд на базе платформы Intel LGA 2011 в следующей конфигурации:
- процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
- видеокарта: ASUS R9270-DC2OC-2GD5 (AMD Radeon R9 270);
- память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентилятора: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 23 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования
Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Скорость Zalman CNPS10X Performa была подобрана с учетом максимального и минимального уровня шума, на который способен MSI Core Frozr L при охлаждении столь горячего процессора как Intel Core i7-4960X.
Посмотрим на график температур для каждого уровня шума.
Процессор Intel Core i7-4960X в разгоне до 4,5 ГГц имеет тепловой пакет приблизительно в 150 ватт. На высоких оборотах, как MSI Core Frozr L, так и Zalman CNPS10X Performa справились с отводом такого количества тепла, удержав процессор от перегрева. Затем мы подобрали минимальную скорость вентилятора, при которой процессор нагревается до предела, но все еще способен пройти тест. Для Core Frozr L этой границей оказались 1200 об/мин, на которой температура достигла критических 95 градусов. Zalman CNPS10X Performa в аналогичной ситуации смог удержать процессор в рамках 90 градусов. Отсюда следует, что эффективность Core Frozr L сильно проседает со снижением оборотов вентилятора. С чем это связано? Либо с более высокой плотностью радиатора, либо с недостаточным статическим давлением пропеллера на низких оборотах. Таким образом, если пользователь пожелает использовать Core Frozr L на низких скоростях, ему имеет смысл обзавестись вторым вентилятором. В целом же эффективность кулера от MSI достаточна для охлаждения большинства современных процессоров даже в разгоне, за исключением разве что монстров от AMD из серии FX-9370 и 9590.
Выводы
MSI Core Frozr L — дебютный кулер от известного производителя компьютерных компонентов, который оказался на проверку весьма неплохим. Из достоинств следует отметить красивый внешний вид и занимательную подсветку, широкую совместимость с разными типами процессорных разъемов (в том числе и с грядущим АМ4), небольшие габариты, позволяющие размещать его даже в бюджетных корпусах и достаточную для современных процессоров эффективность охлаждения. Недостатком можно считать снижение мощности охлаждения на низких скоростях вентилятора, вызванное, вероятно конструктивными особенностям радиатора.
Core Frozr L получился удачным процессорным кулером, который порадует всех почитателей бренда MSI возможностью собрать свою систему из компонентов, выдержанных в едином общем стиле серии Gaming.
