Обзор систем жидкостного охлаждения MSI MAG CoreLiquid E360 и MAG CoreLiquid E240

21.11.2023 | WinGo | обсудить (28)
читати українською

Серия систем жидкостного охлаждения MAG от MSI имеет приемлемый ценовой диапазон, хороший ассортимент и достойные характеристики. Новинки MAG CoreLiquid E360 и MAG CoreLiquid E240 должны подтвердить эту концепцию. Итак, посмотрим на эти СЖО.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Технические характеристики

Производитель MSI MSI
Модель MAG CoreLiquid E360 MAG CoreLiquid E240
Совместимость с процессорными разъемами Intel LGA 1150/1151/1155/1156/1200/1700
Совместимость с процессорными разъемами AMD AM5/AM4/TR4/sTRx4 AM5/AM4
Размеры радиатора (ДхШхВ), мм 394 x 119,2 x 27 277 x 119,2 x 27mm
Размеры вентилятора (ДхШхВ), мм 120 x 120 x 25
Размер теплосъемной пластины, (ДхШ), мм 41±0,2х47,6±0,2
Количество вентиляторов, шт. 3 2
Энергопотребление вентилятора, Вт 3
Пиковое энергопотребление вентилятора, Вт 4,8
Воздушный поток вентилятора, м³/час 43,3 ~ 127,49
Материал радиатора Алюминий
Конструкция радиатора трехсекционный, ребра ленточного типа двухсекционный, ребра ленточного типа
Тип подшипника вентилятора Гидродинамический (FDB)
Подсветка вентилятора ARGB
Разъем подключения вентилятора 4-Pin
Материал водоблока Пластиковый корпус с медным основанием
Скорость помпы, об/мин 3000 (+/–10%)
Максимальная сила тока помпы, А 0,5
Пиковое энергопотребление помпы, Вт 6
Разъем подключения помпы 4-pin
Уровень шума помпы, дБ (А) 20
Заявленный ресурс вентилятора, час 50000
Заявленный ресурс помпы, час 200000
Масса с вентиляторами, г 1555 1240
Средняя стоимость, грн 6 799 5 199

Комплект поставки

Системы жидкостного охлаждения упакованы в фирменные коробки, исполненные в стиле бренда MSI.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Имеется фото охлаждения и в текстовом формате изложена вся необходимая информация о продукте, включая характеристики и QR-код для скачивания инструкции, которая в комплекте не предусмотрена.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240
MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Элементы системы упакованы в полиэтиленовые пакеты и хранятся в форме из прессованного картона.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240
MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Все элементы крепления и сама система охлаждения уложены в своих нишах и находятся в полиэтиленовых пакетах.

Начнём с MSI MAG CoreLiquid E360. В комплект деталей системы кроме радиатора с водоблоком и трех вентиляторов входят:

  • две металлические лапы крепления под процессорные разъемы Intel;
  • четыре металлических винтовых опоры для разъемов Intel LGA 115х/1200, 1700;
  • четыре металлических гайки с накатанной головкой и пазами под крестовую отвертку;
  • две усилительные пластины для разъемов Intel LGA 115х/1200 и Intel LGA1700;
  • скобы с винтами для разъемов AMD AM5/AM4;
  • рамка крепления для разъемов AMD TR4/sTRx4;
  • четыре винта для всех процессорных креплений;
  • 12 коротких винтов для крепления радиатора к корпусу;
  • 12 длинных винтов для крепления вентиляторов;
  • термопаста;
  • разветвитель на три вентилятора;
  • разветвитель на три вентилятора с понижением скорости;
  • переходник с «молекса» на 4-контактный разъем для подключения помпы или вентиляторов.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Разветвитель с понижением оборотов сбрасывает номинальную скорость вентиляторов с 1800 до 1500 об/мин.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

У MSI MAG CoreLiquid E240 немного скромнее комплект. Система двухсекционная, поэтому вентиляторов здесь два. Комплектация включает следующее:

  • две металлические лапы крепления под процессорные разъемы Intel;
  • четыре металлических винтовых опоры для разъемов Intel LGA 115х/1200, 1700;
  • четыре металлических гайки с накатанной головкой и пазами под крестовую отвертку;
  • две усилительные пластины для разъемов Intel LGA 115х/1200 и Intel LGA1700;
  • скобы с винтами для разъемов AMD AM5/AM4;
  • четыре винта для всех процессорных креплений;
  • восемь коротких винтов для крепления радиатора к корпусу;
  • восемь длинных винтов для крепления вентиляторов;
  • термопаста;
  • разветвитель на два вентилятора;
  • переходник с «молекса» на 4-контактный разъем для подключения помпы или вентиляторов.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Как видим, из существенного у двухсекционной модели нет крепления для сокетов AMD TR4 и sTRx4. Причиной этого очень большое тепловыделение таких процессоров и «маленькая» двухсекционная СРО может не справиться. А еще нет разветвителя с уменьшением количества оборотов вентиляторов. В любом случае, в рамках этого тестирования разветвитель не использовался, а настройки скорости помпы и вентиляторов выполнялись программным путем, поэтому вряд ли это можно назвать каким-либо недостатком.

Внешний вид и конструкция

MAG CoreLiquid E360 и E240 выглядят типично для современных подобных охлаждающих систем. У них алюминиевый радиатор, соединенный гибкими резиновыми шлангами в нейлоновой оплетке с насосом, совмещенным с водоблоком, и предлагаются производителем в черном и белом цветах. Нет никаких дисплеев, мониторинга температур воды и других возможностей, даже программного обеспечения с этими системами MSI не предлагает.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

В продуктах нет ничего концептуально нового, все достаточно просто. Длина трубок составляет 400 мм, радиатор как белый, так и черный, покрыт матовой краской.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

120-мм вентиляторы крепятся без зазоров, фактические габариты радиатора E360 составляют 394×119,2×27 мм, а E240 — 277×119,2×27 мм. Ребра охлаждения изготовлены в виде собранных гармошкой тонких металлических полосок и разделены между собой 12 каналами, по которым течет хладагент.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Трубки неподвижно соединены с фитингами радиатора методом опрессовки, возле них заводское заправочное отверстие с пломбой.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Толщина коллектора с этой стороны равна 22 мм. На нем есть наклейка с названием модели, штрих-кодом и серийным номером.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Толщина коллектора с противоположной стороны составляет 14 мм.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

На боковых гранях радиатора ничего нет.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Стоковые вентиляторы Coolermaster имеют маркировку FD12025L12SPAA и скорость вращения 600–1800 об/мин.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

От корпуса отходит 4-контактный кабель управления с ШИМ и 3-контактный провод подсветки ARGB 5V с разветвителем на второе устройство. То есть каждый последующий пропеллер для подсветки подсоединяется к предыдущему.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Светодиоды управляемой ARGB-подсветки расположены по центру вокруг двигателя.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Замеры шума вентилятора производились в 30 см от него. В полной тишине при 27,7 дБ(А) в помещении.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Как видно из диаграммы, вентилятор не очень шумен, а при 1000 оборотах в минуту его не слышно вообще. Сама вертушка хорошо сбалансирована и не выдает паразитных призвуков при работе.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Конструкция вполне стандартная: на краях крепежа есть резиновые антивибрационные вставки, гидродинамический подшипник и ресурс 50000 часов. Вроде бы небольшое число, но это более пяти лет беспрерывной работы.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Водоблок выполнен из матового пластика, достаточно прост и не будет концентрировать на себе внимание на фоне других компонентов.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Присутствует ARGB-подсветка в виде круга на крышке водоблока и логотипа MSI внутри.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Одна из его особенностей заключается в поворотном на 270 градусов корпусе водоблока. Это позволяет настроить визуально надпись под вашу сборку.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Из него также выходит два кабеля, один из которых для подключения помпы в 4-контактный разъем на материнской плате, а другой — для подключения подсветки в ARGB 5V.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

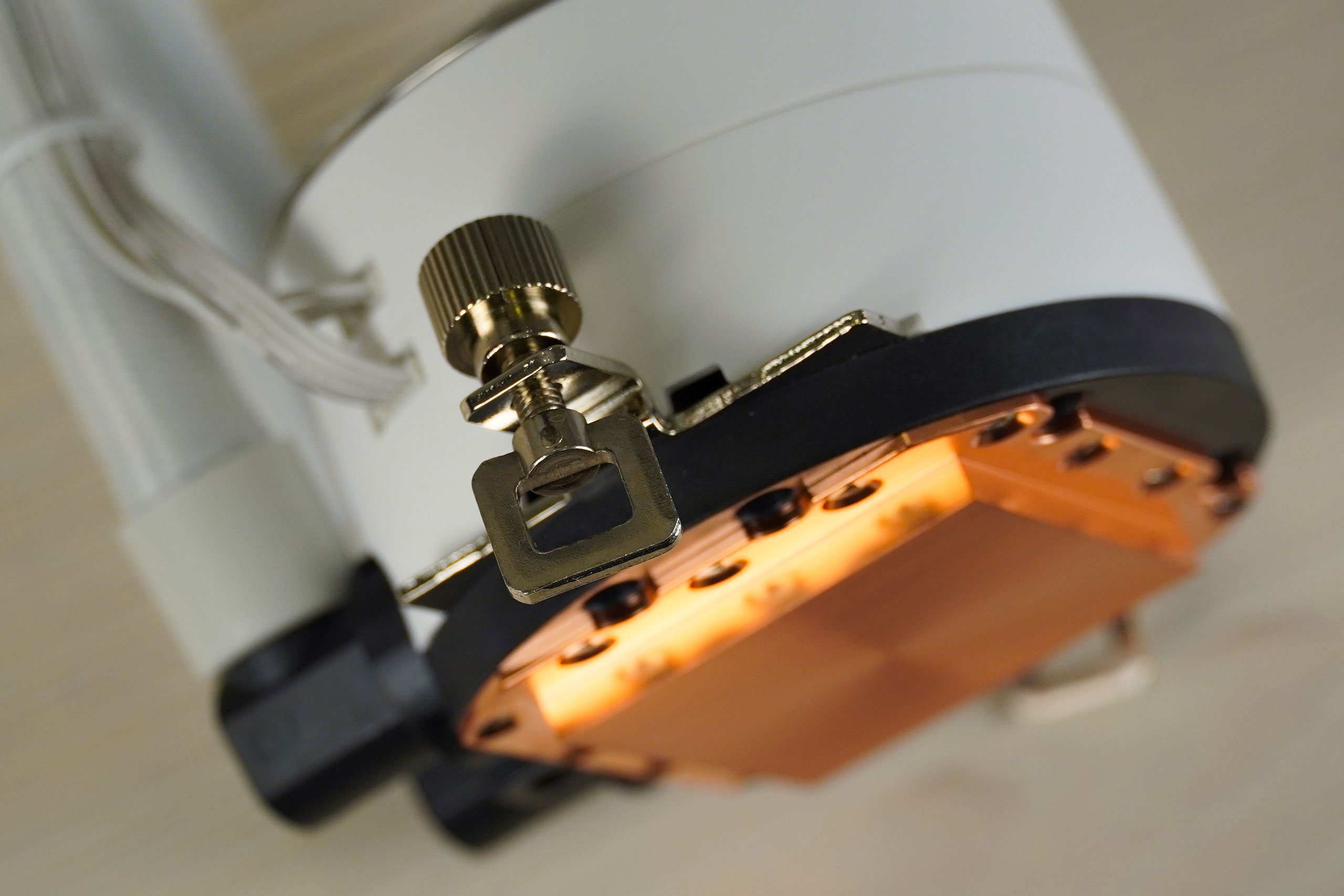

С нижней стороны водоблока прикручен медный теплосъемник со сравнительно небольшими размерами 48х41 мм, однако таких показателей вполне хватит, чтобы полностью покрыть теплораспределительную крышку процессоров с сокетами LGA 115x/1200, АМ4 и АМ5. Для LGA 1700 водоблок нужно ставить в правильном положении относительно крышки, потому что основание не квадратное.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

С сокетами TR4 и sTRx4 могут быть некоторые сложности, так как в таком случае основа не будет покрывать всю крышку огромного процессора, поэтому учитывайте этот момент.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Подошва не идеально ровная, не имеет зеркальной шлифовки и имеет выступ посередине, то есть максимальный прижим будет только в центре процессора.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Установка

Процесс монтажа MSI MAG CoreLiquid рассмотрим на примере процессорного разъема AMD AM4.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Для данного сокета стандартный крепеж снимать не нужно. Просто прикручиваем крепеж для АМ4/AM5, и полностью выкручиваем прижимные гайки, чтобы подставить скобы в их место на креплении, в противном случае будет очень сложно их надеть на крюки крепежа.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

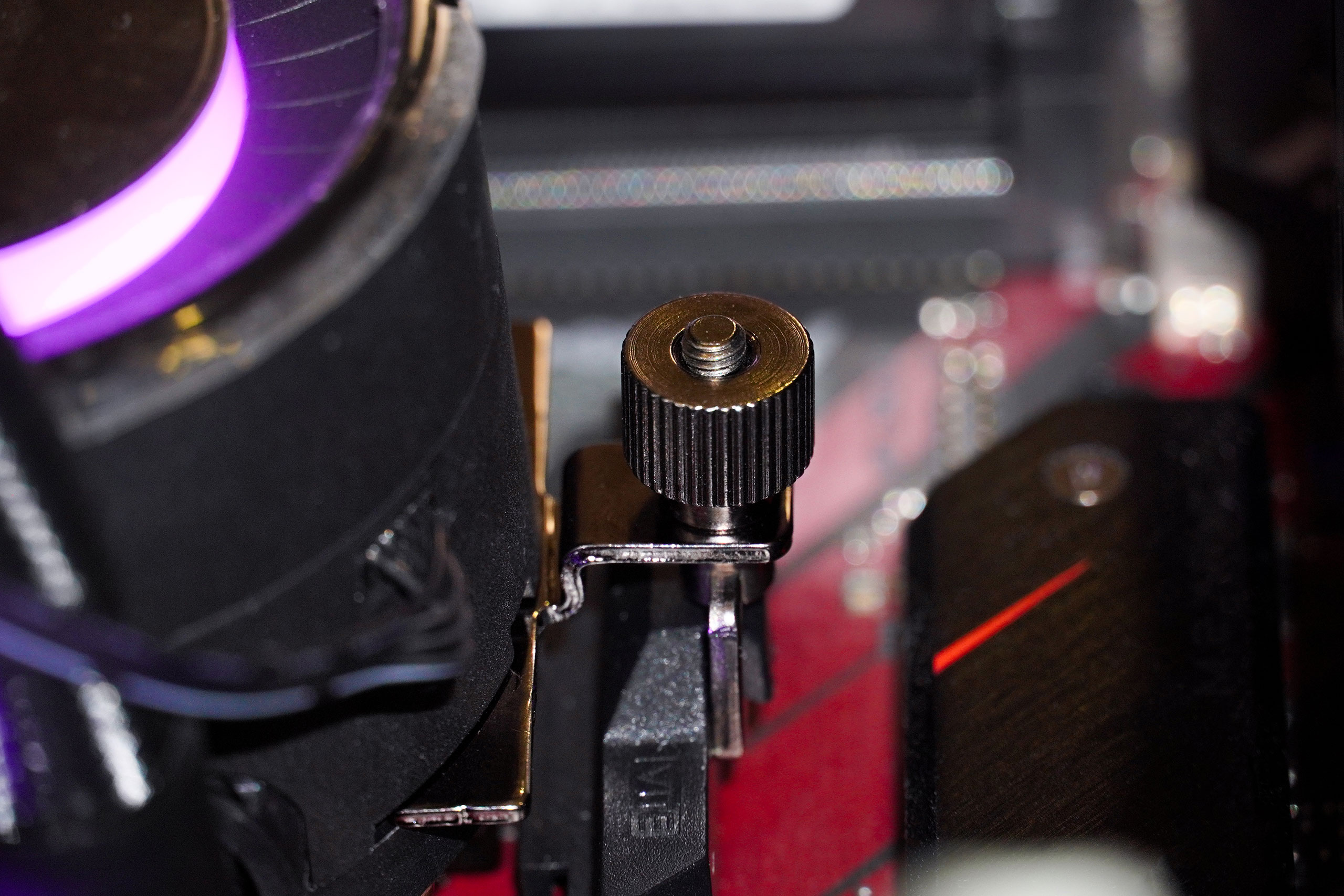

Наносим термопасту удобным для вас способом, устанавливаем водоблок и закручиваем гайки крепления.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Отпечаток термоинтерфейса не равномерен, как и предполагалось выше. Видно, что из-за выпуклости основания посередине процессора прижим хорош и постепенно к краям становится меньше.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Для подключения AiO не нужно загружать фирменное ПО, все настраивается уже на вашем существующем или в UEFI.

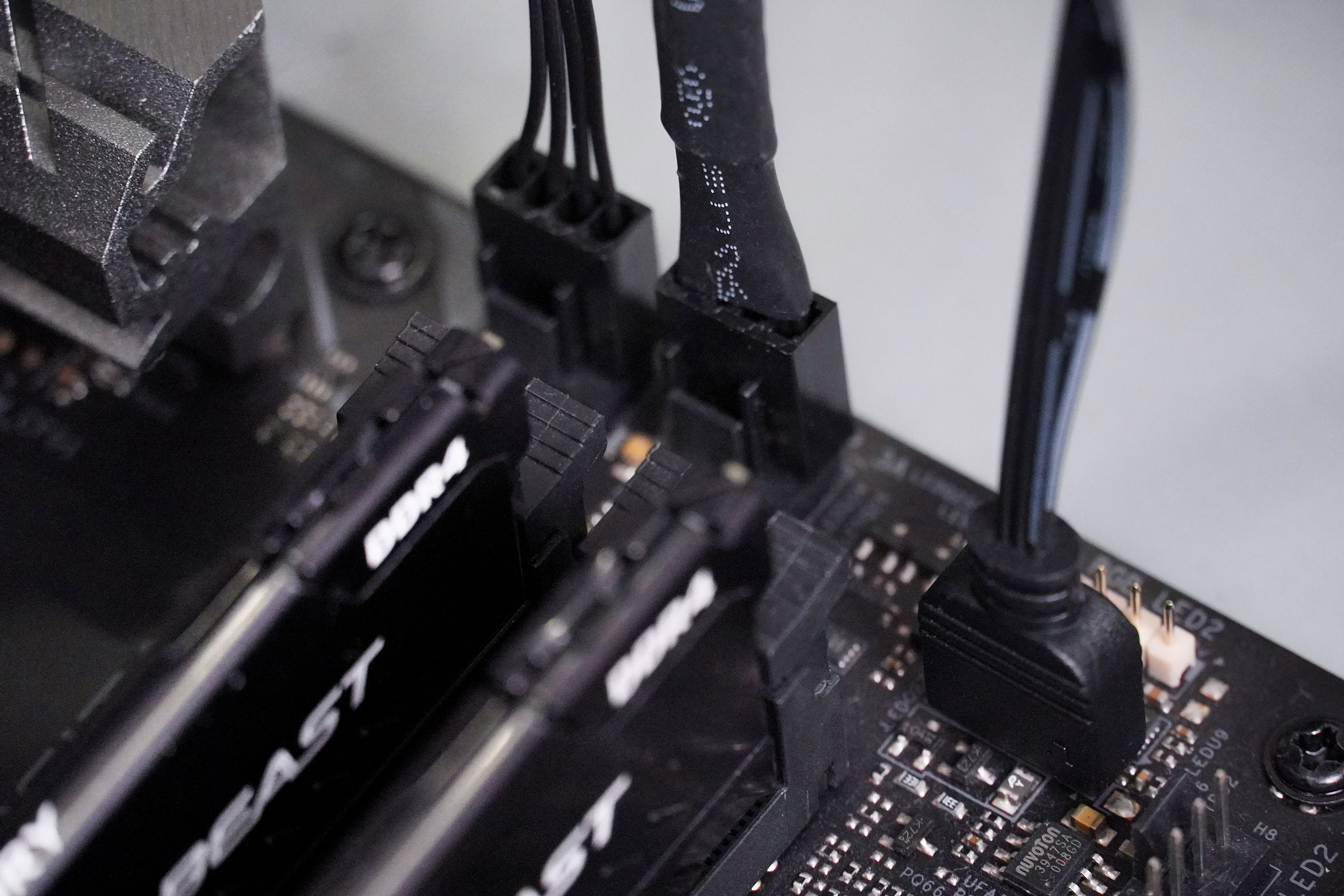

Для полного подключения всей системы вам нужно два 4-контактных разъема для вентиляторов и помпы, и один 3-контактный ARGB, так как подсветка вентиляторов подключается последовательно в один коннектор, а в последний подключается уже подсветка водоблока.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

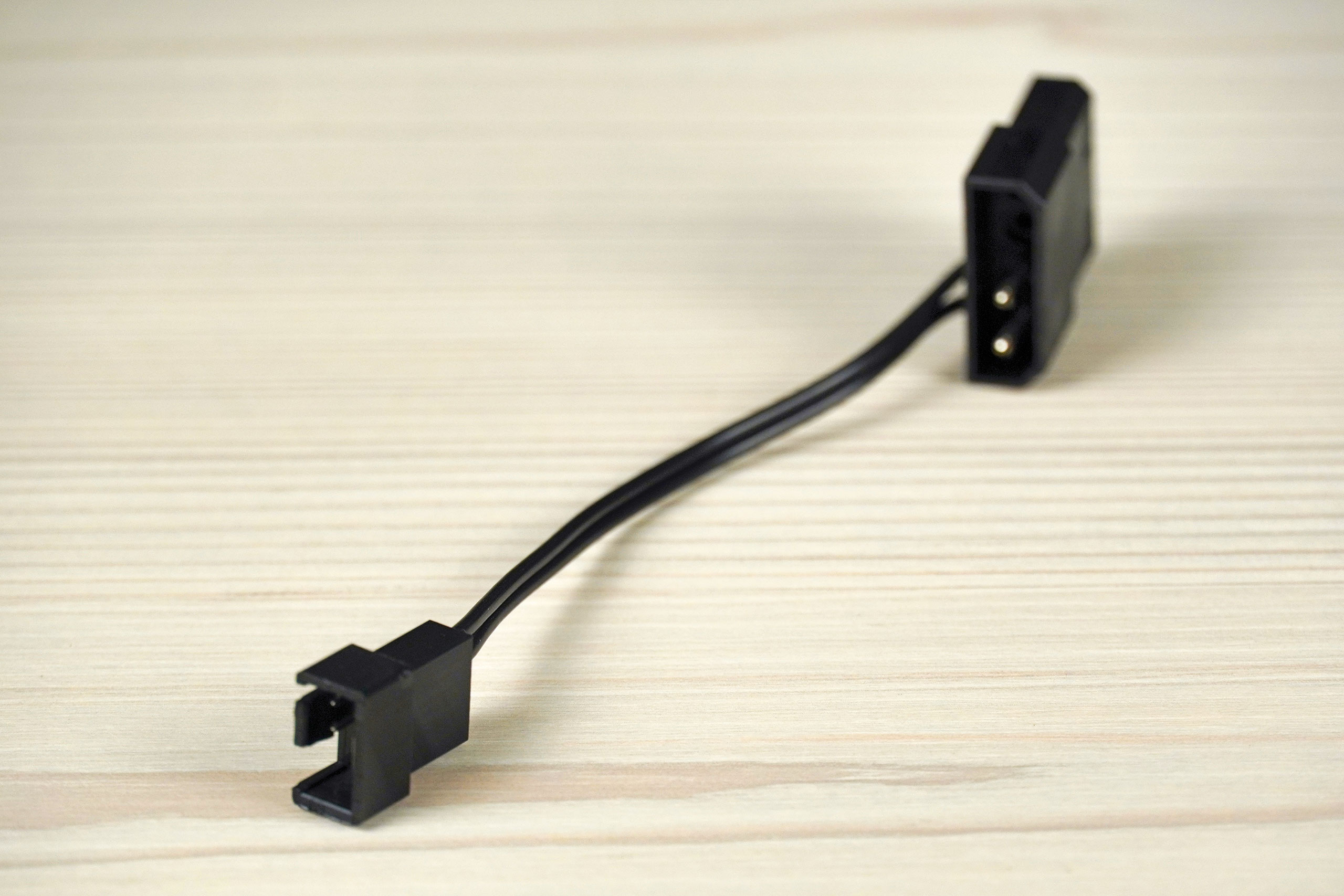

В случае если на вашей материнской плате отсутствует разъем с мощностью 6 Вт (0,5 А), то помпу можно подсоединить к Molex через комплектный переходник.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

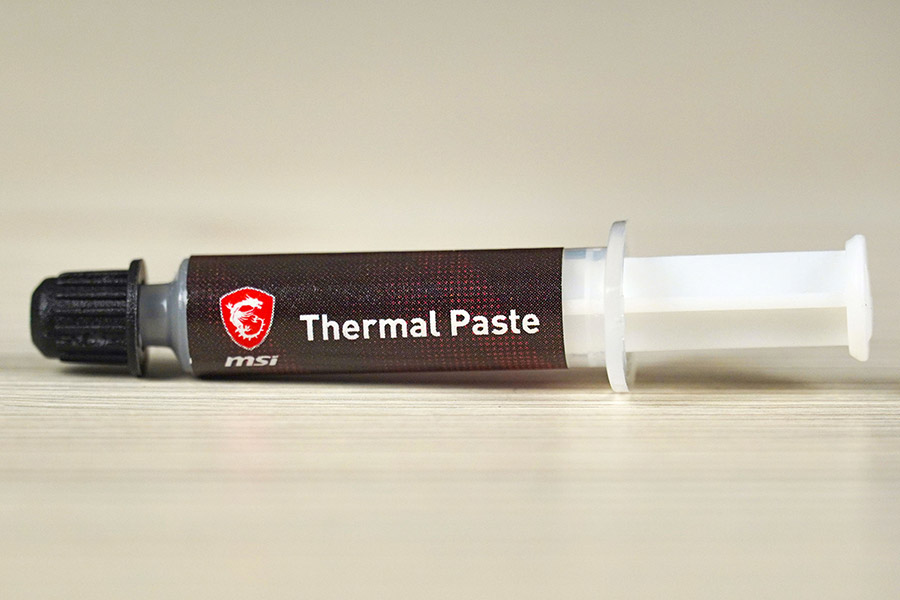

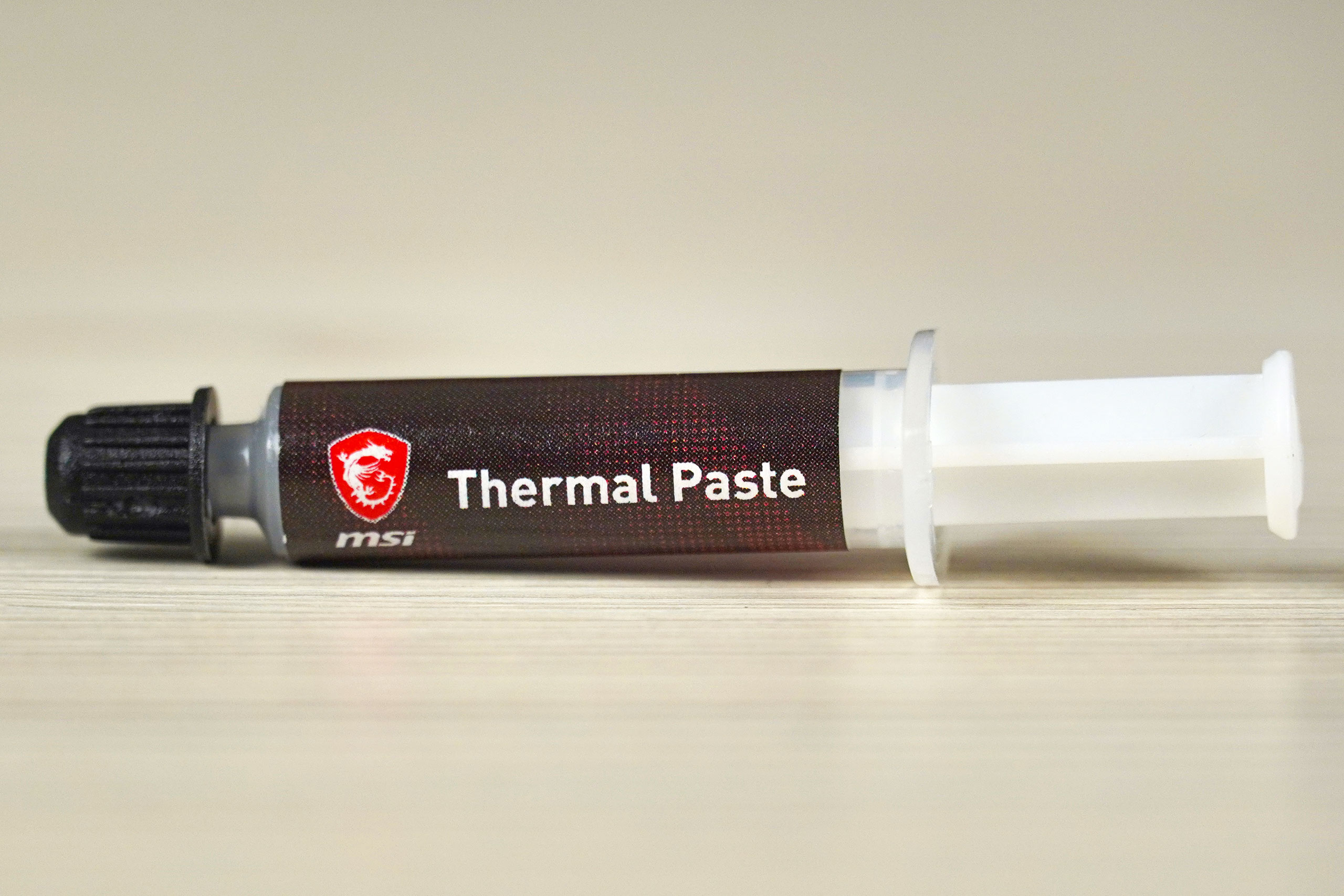

Предварительно термопасты нанесено не было, но в комплекте она присутствует.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Тестовый стенд

Для испытаний систем охлаждения MSI MAG CoreLiquid E360 и MSI MAG CoreLiquid E240 использовался стенд на базе платформы AMD AM4 в такой конфигурации:

  • процессор: AMD Ryzen 9 3900Х;
  • материнская плата: ASRock B550 PG Velocita;
  • видеокарта: ASUS ROG-STRIX-GTX1660S-O6G-GAMING;
  • память: Kingston Fury Beast KF432C16BBK2/16;
  • твердотельный накопитель: SSD Kingston NV1 (500 GB, NVMe M.2 2280);
  • блок питания: be quiet! PURE POWER 12M 850W;
  • термопаста: ARCTIC MX-4.
MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Процессор работал в разгоне на 4,2 ГГц с напряжением 1,35 вольта, что дало нагрузку где-то в 170 Вт. Испытание системы охлаждения проводилось на открытом стенде при постоянной температуре 23 градуса Цельсия в помещении. Для прогрева центрального процессора применялся стресс-тест AIDA64 в течение 20 минут. На графике показано максимальное значение температуры процессора. Для мониторинга его температуры использована программа HWMonitor.

Для измерения уровня громкости использовался шумомер Benetech GM1357.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Все замеры произведены в тихом помещении без лишних источников шума. Шумомер был расположен в 30 см от вентиляторов и насоса. Уровень фонового шума составлял 27,7 дБ(А).

Эффективность жидкостных систем охлаждения сравнивалась с двухсекционным воздушным кулером Noctua NH-D15S с одним стоковым вентилятором и вторым дополнительным пропеллером Noctua NF-A15 PWM, максимальная скорость которого составляет 1200 об/мин.

Результаты испытаний

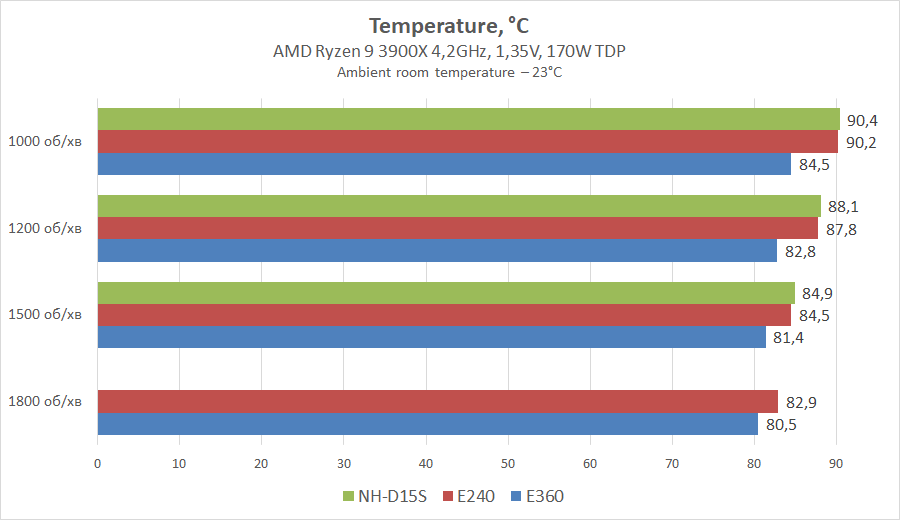

Системы охлаждения сравнивались по соотношению общей эффективности к уровню шума. Были установлены значения 1800, 1500, 1200 и 1000 оборотов в минуту.

На Noctua один вентилятор может крутиться максимально на 1500, а второй на 1200 оборотов в минуту, так что схема была такая: 1500/1200, 1200/1200, 1000/1000.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

На одинаковых оборотах вентиляторов видим, что Noctua NH-D15S и MSI MAG CoreLiquid E240 показывают почти одинаковый результат, а вот MSI MAG CoreLiquid E360 выдает лучшие показатели.

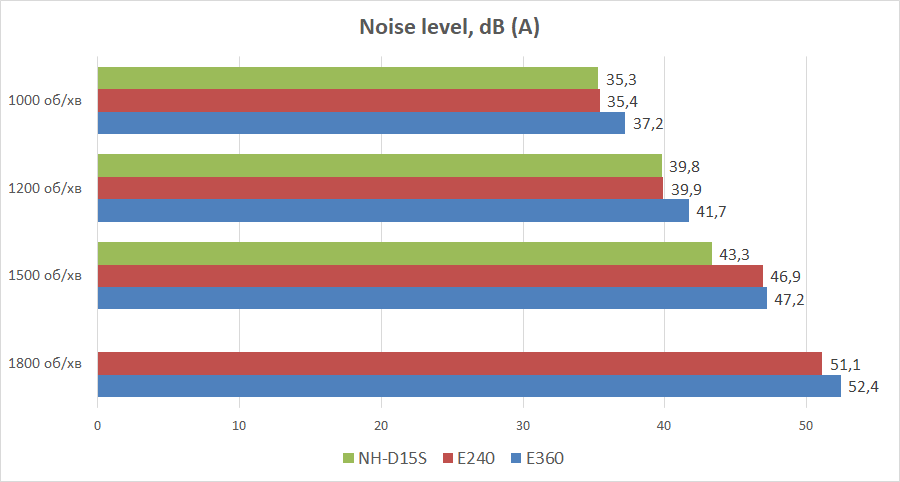

Теперь посмотрим на диаграмму сравнения шума на одинаковых скоростях вентиляторов.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Как видим, вентилятор с радиатором, конечно, оказывается более шумным, чем без радиатора, так как добавляется шум воздуха, продуваемый сквозь радиатор.

Тестирование проходило в собранном виде, то есть вентиляторы на радиаторе и насос размещались на расстоянии 30 см от шумомера.

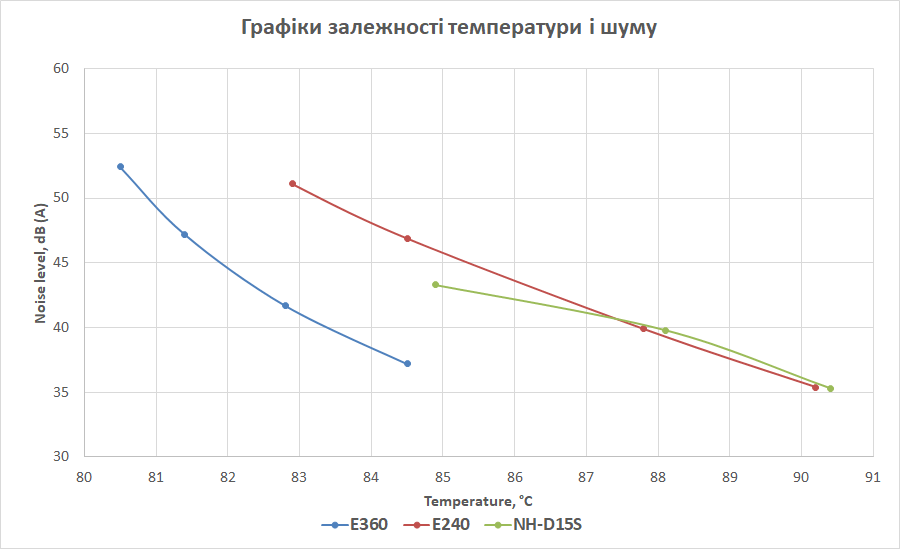

Теперь посмотрим график зависимости температуры от уровня шума.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Исследовав графики мы видим, что Noctua NH-D15S и MSI MAG CoreLiquid E240 имеют паритет относительно шума и температур, но MSI MAG CoreLiquid E240 может крутить вентиляторы быстрее, в результате чего может показать лучшие температуры, но и будет шумнее. А вот MSI MAG CoreLiquid E360 обеспечивает меньшие температуры при одинаковом шуме или же меньший шум при тех же температурах, а это разница почти в 10 дБ(А).

Следует заметить, что в тесте использовался процессор с нагрузкой в 170 Вт и в таком случае в стресс-тесте в тихом режиме с CoreLiquid E240 температуры были все же слишком большими.

Помпа тоже тихая, даже при максимальных оборотах мы получили 30 дБ(А), что на уровне тишины в комнате, так что ставить меньшую скорость нет смысла.

Выводы

В итоге MSI MAG CoreLiquid E240 и E360 являются неплохими системами жидкостного охлаждения, хорошо выполняют свою функциональность, легко устанавливаются и подключаются. Им не нужно никакое фирменное программное обеспечение и все настройки выполняются посредством материнской платы. Если планируется использовать процессор на 150-170 ватт и небольшой корпус, то можно обратить внимание на MSI MAG CoreLiquid E240, которая обеспечит приемлемые температуры и невысокий уровень шума, но для меньших температур скорость вентиляторов придется увеличивать. Но даже при очень схожих температурах система жидкостного охлаждения выглядит более привлекательно, чем огромная башня. Если корпус просторный и есть место для MSI MAG CoreLiquid E360, тогда уже лучше использовать старшую модель — это придаст больший запас мощности и сделает систему более тихой и холодной. Но для процессоров с мощностью более 170 Вт придется выбирать между комфортным уровнем шума и удовлетворительными температурами, поэтому для сокетов AMD TR4 и sTRx4 лучше посмотреть на более эффективные AiO.
