Кулер NH-C12P: новинка от Noctua с горизонтальным радиатором

Эксперименты с использованием тепловых трубок (heat pipe) для улучшения передачи тепла от более горячей точки основания кулера к более прохладным тонким ребрам начались в году, эдак, 2002. Сразу вспоминается полностью медная, классическая по конструкции, модель Cooler Master HHC-001, рассчитанная на процессоры Socket A и обладающая вентилятором типоразмера 60 мм с частотой вращения 6800 об/мин – можно представить, что это был за «монстр» тишины.


Далее продолжали появляться подобные гибриды, пока ребра радиатора не стали отдельной частью от основания, передающего тепло как минимум по трем трубкам. Но размеры, как самих устройств охлаждения, так и применяемых вентиляторов, не позволяли действительно превзойти по эффективности производительные модели кулеров стандартной компоновки, в активе которых отсутствовали какие-либо heat pipe. Выпуск же мощных систем охлаждения начался в 2005 году, когда конструкции башенного типа и 120-мм вентилятор стали стандартом де-факто. Хотя, вышедший примерно в тоже время ThermalTake Big Typhoon с горизонтальным расположением радиатора показывал отличную производительность. В конечном итоге, у многих производителей на данный момент можно встретить модели кулеров обоих типов, имеющих как свои плюсы, так и минусы. Так, вертикальное расположение радиатора позволяет направить поток воздуха в сторону вытяжного вентилятора корпуса или блока питания, но при этом силовые элементы и пассивная СО чипсета находятся в застойной зоне. Для горизонтального расположения характерен обдув вышеперечисленных элементов вместе с модулями памяти, но при этом кулер чувствителен к притоку свежего воздуха.

В рамках данного материала мы рассмотрим новую модель кулера производства небезызвестной, но пока еще молодой австрийской компании Noctua, зарекомендовавшей себя как производитель тихих и эффективных систем охлаждения. Компания долгое время специализировалась на кулерах башенного типа и в мае этого года представила на суд общественности свою первую систему охлаждения «классической» компоновки. Для сравнения мы будем использовать топовую модель этого производителя - NH-U12P.

Noctua NH-C12P

Как и рассматриваемый ранее суперкулер, новинка от Noctua поставляется в большой коробке, выполненной в фирменных тонах и с окошками для лицезрения на вентилятор и часть радиатора.


Комплект поставки в отличие от NH-U12P немного изменился, а именно лишился отвертки, двух пар проволочных скоб и виброгасящих клейких прокладок для крепления вентилятора. Также был пересмотрен набор крепления под платформу Socket 775. Фирменная термопаста NT-H1, переходники L.N.A. и U.L.N.A. для снижения оборотов не особо шумного вентилятора NF-P12 остались на месте, как и оригинальная инструкция по установке кулера.


Итак, как было сказано выше, модель NH-C12P является первой в практике Noctua системой охлаждения с горизонтально расположенным радиатором. Несмотря на это, австрийцы подошли к проектировке кулера с полной ответственностью и создали пусть не уникальное, но достаточно интересное конструкторское решение.



Кулер с размерами 91х126х152 мм имеет массу всего 550 г и после установки комплектного 120-мм вентилятора высота его увеличится до 114 мм, при этом масса составит уже около 730 г, что вполне приемлемо по современным меркам.

В отличие от большинства моделей с горизонтально расположенным радиатором, набранным пластинами одинаковой формы, из-за конструкторских особенностей в Noctua NH-C12P используются два вида ребер, которые делят радиатор на три части. Первый вид представляет собой обычные невысокие пластины (раза в полтора меньше, чем у NH-U12P), через которые проходят все шесть никелированных тепловых трубок диаметром 6 мм, имеющих изогнутую форму.


Второй вид, установленный в средней секции, захватывает всего четыре трубки, тем самым образует пустоты по краям радиатора, позволяющие повысить эффективность охлаждения околосокетного пространства.


Данные пластины имеют почти вдвое увеличенную высоту, компенсирующую потерю полезной площади в верхней части, и контактируют с основанием. Правда, точечная пайка между ребрами и основанием кулера вряд ли снимет значительную нагрузку с тепловых трубок.


Независимо от формы ребер, верхняя часть пластин сделана с перфорацией, призванной уменьшить уровень шума и сопротивление воздушным потокам. Общее количество пластин равно 44, при этом межреберное расстояние составляет около 2,5 мм.


Для повышения эффективности теплопередачи между основанием и тепловыми трубками, последние расположены в специальных желобках, при этом контакт хорошо пропаян, как, впрочем, и между ребрами.


Никелированное медное основание отполировано почти до зеркального блеска, в отличие от ранее выпускавшихся моделей кулеров, основание которых обрабатывалось фрезой. Во избежание появления каких-либо царапин при транспортировке, используется защитная пластиковая крышка.


В качестве вентилятора применяется выпущенная недавно модель NF-P12, особенностью которой является большая площадь лопастей с малым углом атаки, что позволило увеличить давление воздушного потока. Также на каждой лопасти присутствуют насечки, смещенные относительно друг друга, призванные уменьшить завихрения воздуха, создаваемые крайней частью крыльчатки, и тем самым снизить уровень шума. Скорость вращения вентилятора составляет по данным производителя 1300 об/мин, уровень шума при этом равен 19,8 dB. Если использовать комплектные переходники L.N.A. (черный) и U.L.N.A. (синий), то частоту вращения вентилятора можно сбавить до 1100 об/мин и 900 об/мин соответственно.

Крепление вентилятора осуществляется посредством двух проволочных скоб, а для уменьшения передачи вибраций на радиатор используются две клейкие прокладки, которые располагаются по краям радиатора.


После чего кулер примет такой грозный вид:


Но прежде чем надевать вентилятор, необходимо сперва установить крепление на материнскую плату и в отличие от рассмотренного ранее NH-U12P данная процедура для платформы LGA 775 немного изменилась. На backplate теперь появилась толстая прокладка, а на монтажные скобы необходимо приклеивать комплектные шайбы, что несколько облегчает установку системы охлаждения. Кроме того, на скобах появились шпильки (на фото снизу на заднем плане скоба от крепления NH-U12P) и изменился сам крепеж, прикручиваемый к основанию кулера, хотя он ничем существенным от подобных деталей для плат AM2(+) не отличается. А вот благодаря шпилькам собирать конструктор стало проще и удобней. Для платформы AMD в этом плане никаких нововведений, все осталось на прежнем уровне.


Независимо от платформы, фиксация кулера достаточно жесткая, без малейшего намека на какой-либо люфт, обычно наблюдаемый, например, в решениях Zalman.


По поводу ориентации кулера. Пользователю доступно два варианта: либо концами тепловых трубок вверх, т.е. в сторону блока питания, либо в бок, а именно к задней панели платы, так как в противном случае, перекроется доступ к памяти. И желательно сперва подключить кабель дополнительного питания процессора, если разъем в верхнем углу платы, а уже потом устанавливать кулер.


Благодаря изгибу тепловых трубок проблем с установкой на большинство плат не возникнет, главное, чтобы высота радиатора на чипсете не превышала 40 мм. В нашем случае, NH-C12P беспрепятственно стал на плату ASUS P5K Deluxe/WiFi-AP.
Технические характеристики



Условия тестирования

В качестве тестового стенда использовалась следующая конфигурация:

• Процессор: Intel Core 2 Extreme X6800 (ревизия B1, 2,93 ГГц@3,3 ГГц, 1,45 В);
• Материнская плата: ASUS P5K Deluxe/WiFi-AP (Intel P35)
• Видеокарта: ASUS EN8800GS TOP 384MB;
• Оперативная память: Patriot PDC22G6400ELK (2x1024 МБ, DDR2-800@900, 4-4-4-12-2T, dual channel);
• HDD: Samsung SP2504C;
• Блок питания: FSP FX700-GLN Epsilon, 700 Вт.

Тестирование проводилось на открытом стенде (материнская плата располагалась горизонтально) по несколько раз, дабы исключить ошибки в конечных результатах. В качестве "нагревательного элемента" использовался разогнанный до частоты 3,3 ГГц Intel Core 2 Extreme X6800 с поднятым до 1,45 В напряжением питания. Температура окружающего воздуха держалась на уровне 29°C, а в качестве термоинтерфейса использовалась термопаста Noctua NT-H1. Прогрев процессора осуществлялся FPU-тестом программы S&M v.1.9.1 в режиме "Норма" и со 100% нагрузкой для каждого ядра. Показания температуры фиксировались утилитой CoreTemp 0.99, а итоговое значение усреднялось. Также, для выявления троттлинга, который для нашего процессора начинался при температуре чуть выше 82°C, использовалась утилита RMClock версии 2.30.1. Температура в режиме покоя фиксировалась через 10 мин после окончания теста. Функция управления вентилятором на материнской плате отключалась, так же, как и система энергосбережения процессора.

Кроме номинального режима работы обе модели кулеров также тестировались с пониженной частотой вращения вентиляторов, для этого использовались комплектные переходники L.N.A. и U.L.N.A., при этом на каждый кулер устанавливался один и тот же вентилятор NF-P12. Для Noctua NH-U12P рабочая частота вращения составляла 1350 об/мин, с переходником L.N.A. – 1055 об/мин и с U.L.N.A. – уже 938 об/мин. Для Noctua NH-C12P значения немного выросли и составили: 1046 об/мин для номинала, 1110 и 1004 об/мин для L.N.A. и U.L.N.A. соответственно.

Результаты

Зная какую эффективность продемонстрировал кулер NH-U12P в нашем прошлом тестировании систем охлаждения можно было предположить, что новинка от Noctua продолжит традиции этого производителя и не ударит «лицом в грязь». Но так ли это?

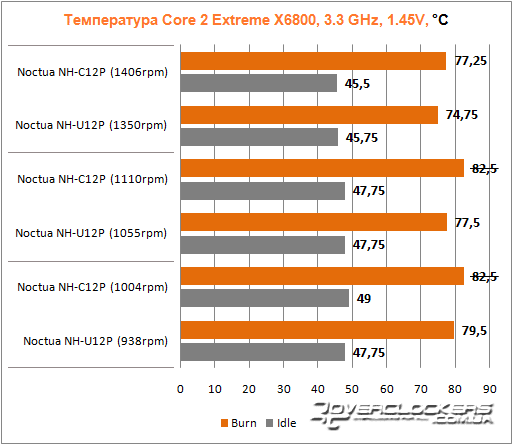

Судя по результатам Noctua NH-C12P показывает неплохую производительность, проиграв своему оппоненту всего лишь 2,5 градуса Цельсия при максимальных оборотах вентилятора, которые были выше примерно на 50 об/мин по сравнению с NH-U12P. Но при использовании переходников L.N.A. и U.L.N.A. для снижения скорости вращения вентилятора кулер не справился с нагрузкой и дал прогреться процессору выше 82,5°C, который тут же уходил в троттлинг. В чем же проблема, ведь NH-C12P показал вполне пристойный результат при номинальной скорости вращения вентилятора? Проведя некоторые замеры возле материнской платы со стороны модулей памяти (в 5 см от края платы) оказалось, что температура воздуха по сравнению с тестированием NH-U12P выросла на 5 градусов, чего и следовало ожидать. Если модель башенного типа выбрасывает отработанный воздух в одну сторону, то кулер с горизонтально расположенным радиатором просто захватывает часть теплоносителя и гоняет его по кругу, при этом малая площадь радиатора не позволяет в должной мере раскрыть потенциал NH-C12P при низких оборотах вентилятора. Единственный плюс в таком случае - это охлаждение находящихся вблизи компонентов платы, а именно радиатора чипсета, силовых элементов и в какой-то мере модулей памяти.

Выводы

Компания Noctua в очередной раз доказала, что способна производить тихие и качественные системы охлаждения. Но как показали тесты ее новинки NH-C12P, либо опыта в разработке кулеров с горизонтально расположенным радиатором и тепловыми трубками пока недостаточно, либо преследовались определенные цели. При хорошем акустическом комфорте наблюдается низкая эффективность кулера с вентилятором, работающим на малых оборотах. Уменьшив расстояние между ребрами до 1,5-1,8 мм, можно было бы увеличить количество пластин, а значит, и площадь рассеивания процентов на 30-40, что благоприятным образом сказалось бы на производительности нового кулера от Noctua, однако это повлечет за собой увеличение скорости вращения вентилятора, что отрицательно сказалось бы на шумовых характеристиках. В итоге новая модель получилась скорее сбалансированной между тихой и производительной СО, чем относящейся к какой-нибудь конкретной категории охладителей для центральных процессоров.

Что касается целесообразности покупки, то, несмотря на одинаковую или чуть большую с NH-U12P цену, данная модель отлично подойдет обладателям стройных или низких корпусов, не позволяющих установить агрегаты башенного типа. В этом случае у Noctua NH-C12P конкурентов как таковых нет, разве что, решения от Thermalright. Если же планируется серьезный разгон системы в просторном корпусе - лучше выбрать более производительную систему охлаждения, благо наши тесты показали кто это.
