В ассортименте компании есть и охладители с горизонтальным расположением радиатора. Такие конструкции имеют свои достоинства. Среди их «плюсов» можно отметить возможность установки в узкие корпуса и обдув околосокетного пространства. Но способны ли мощные горизонтальные кулеры сравниться по эффективности охлаждения с лучшими башенными охладителями? Это нам и предстоит выяснить. Итак, героями нашего сегодняшнего обзора являются кулеры Noctua NH-C14 и NH-C12P SE14.
Noctua NH-C14
Упаковка и комплектация

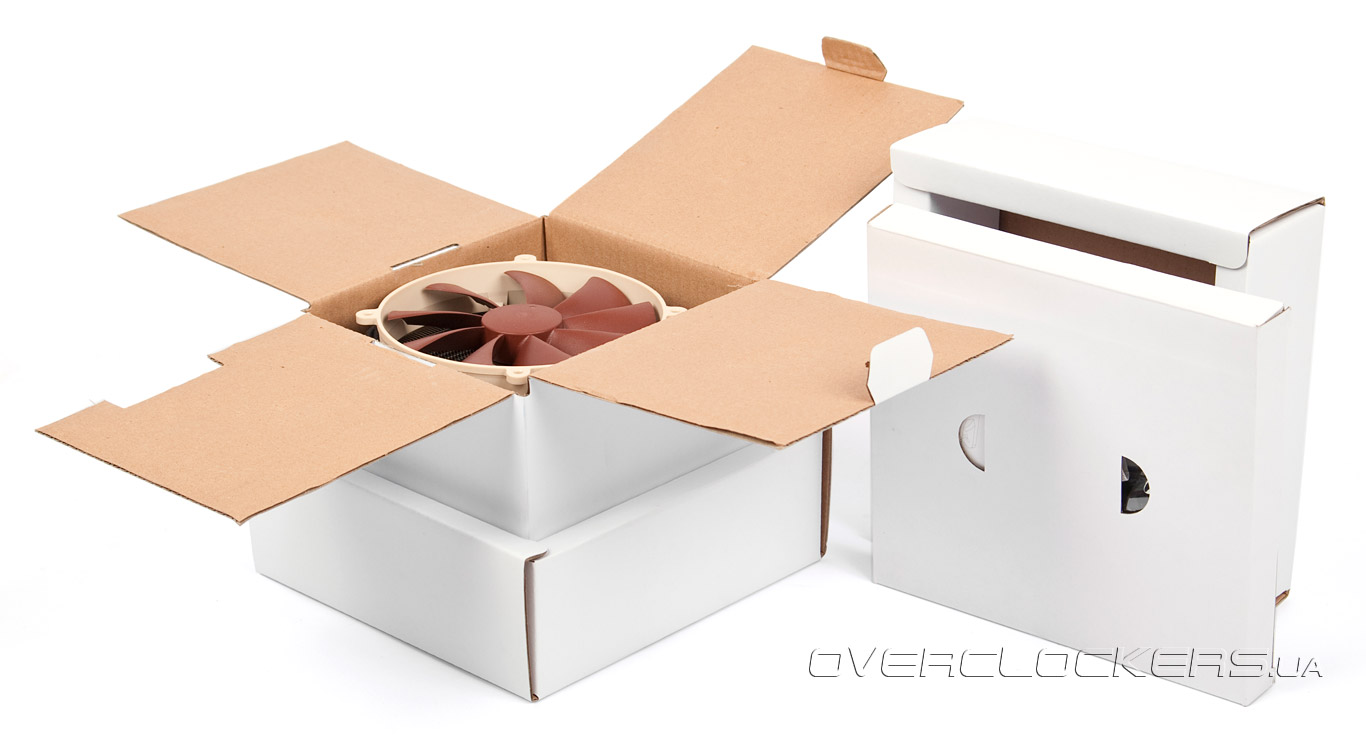

Продукт поставляется в большой картонной коробке. Стиль оформления упаковки привычен для продукции Noctua — белый фон, фотография кулера и подробная информация о его ключевых характеристиках.
Внутри находится картонная конструкция, удерживающая кулер на расстоянии около двух сантиметров от стенок основной коробки. Такой подход практически полностью исключает возможность повреждения СО при транспортировке.

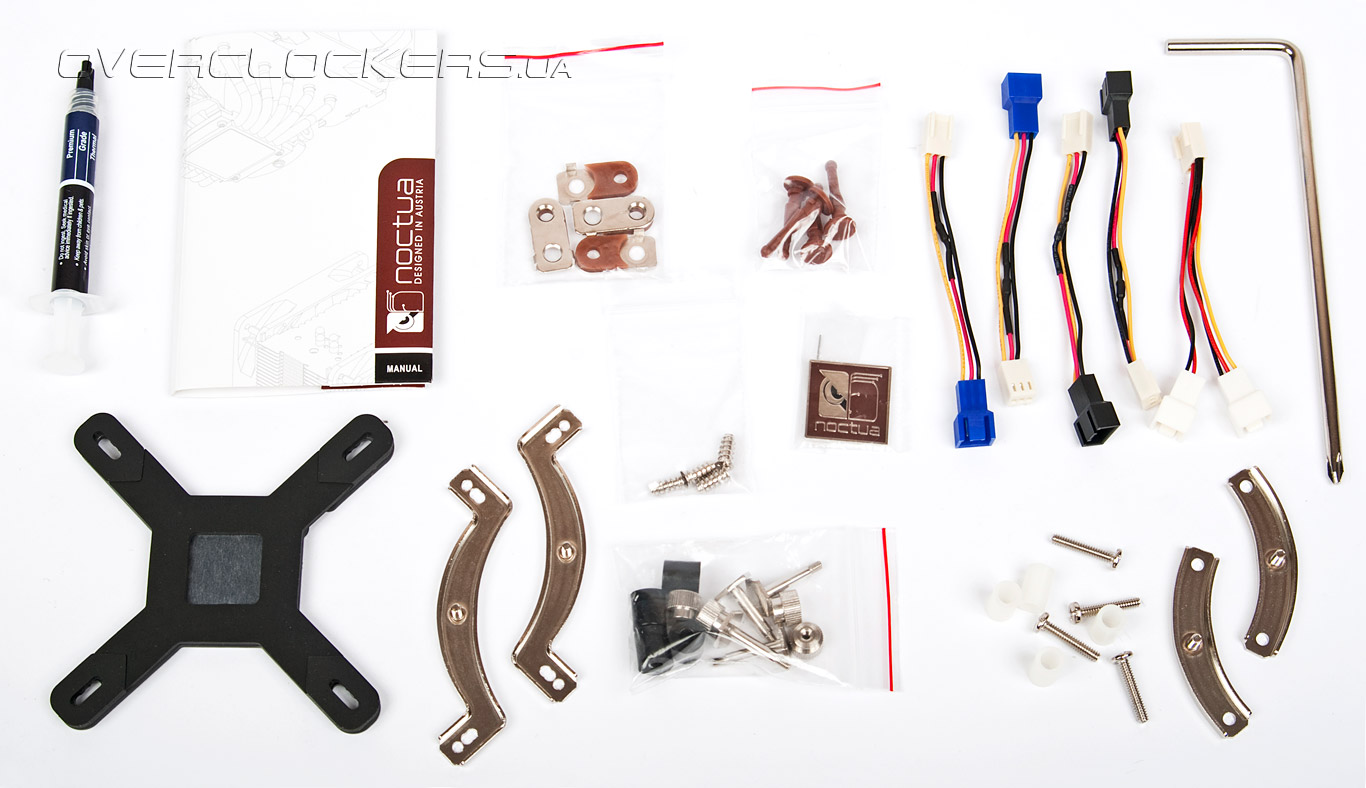

Все аксессуары уложены в отдельную коробку. Каждый набор креплений находится в отдельном пакетике с соответствующей подписью. Приятно удивило количество переходников для снижения частоты вращения вентиляторов — их целых четыре.
Комплект поставки включает:
- набор крепления для платформ Socket LGA775/LGA1156/LGA1366;
- набор крепления для платформ Socket AM2(+)/AM3;
- четыре силиконовые шпильки для вентилятора;
- четыре винта-самореза;
- скобы-переходники 120 мм -> 140 мм для одного вентилятора;
- четыре переходника для снижения частоты вращения вентиляторов;
- один разветвитель для подключения двух вентиляторов;
- термопаста Noctua NT-H1;
- отвертка;
- металлическая наклейка с логотипом Noctua;
- руководство пользователя.
Силиконовые шпильки и скобы-переходники предназначены для тех случаев, когда один из вентиляторов, по мнению пользователя, окажется лишним на радиаторе и будет установлен на одном из посадочных мест корпуса компьютера.
Конструктивные особенности

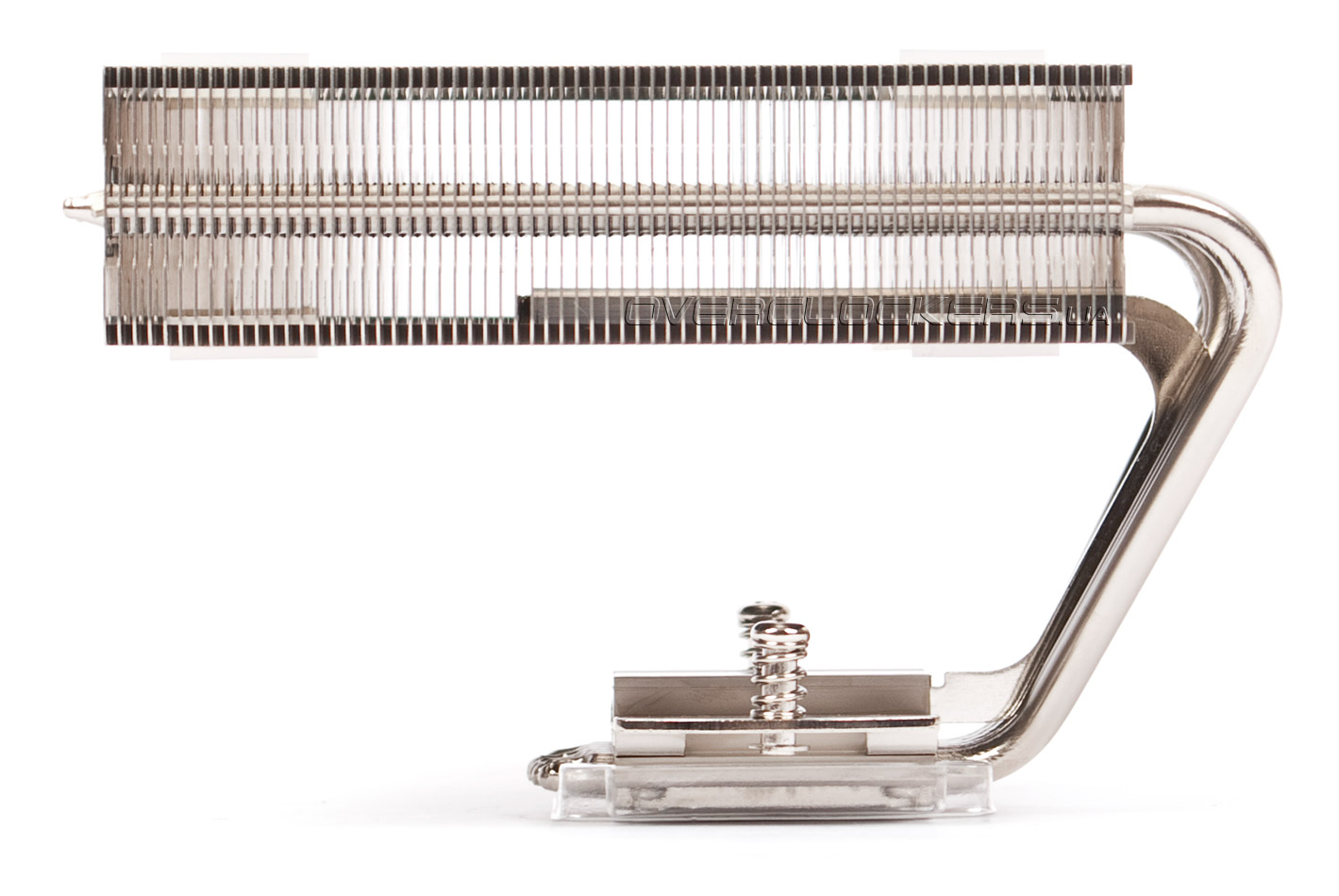

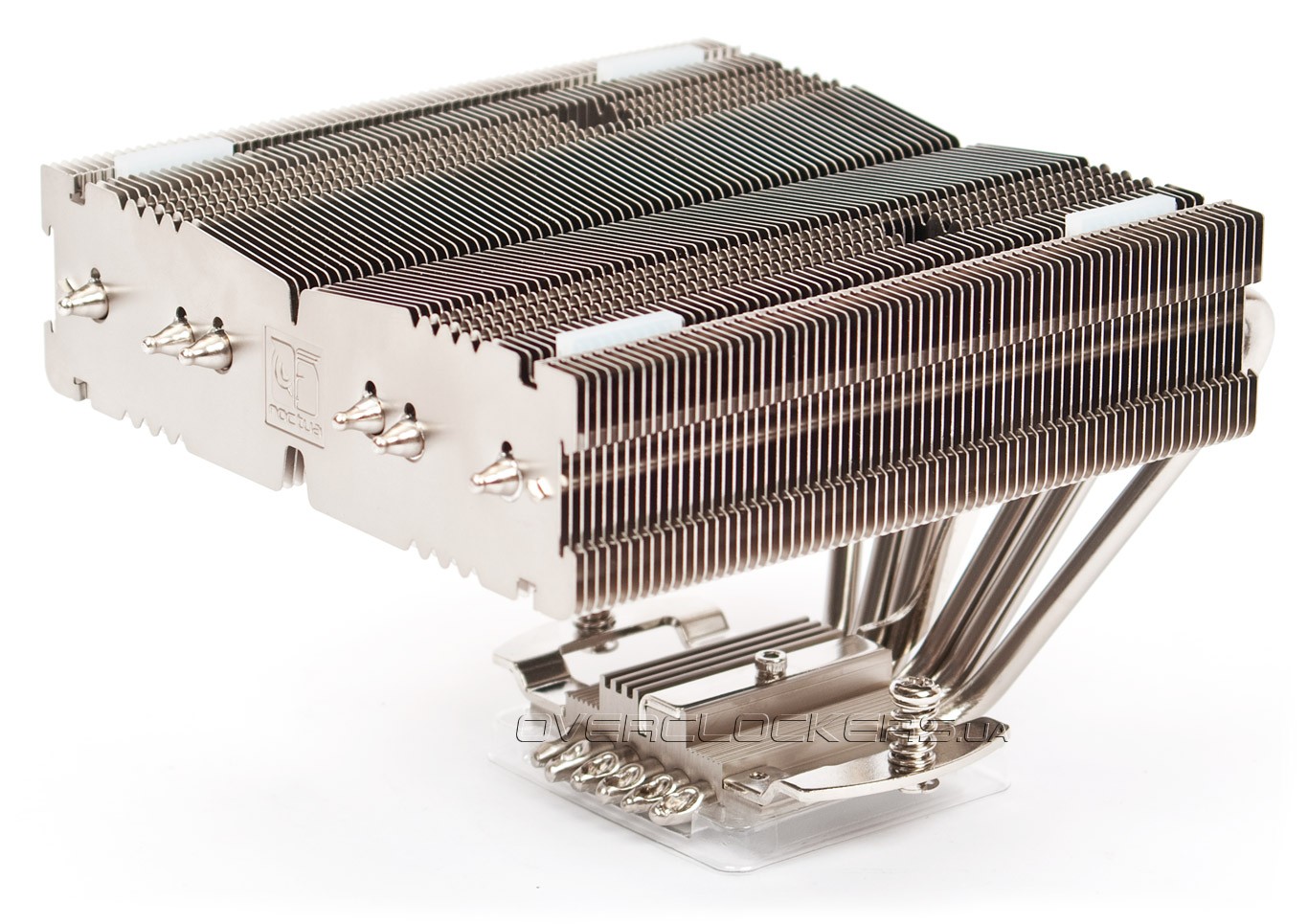

Радиатор представляет собой односекционную горизонтальную конструкцию. Через основание и алюминиевые пластины проходит шесть тепловых трубок диаметром 6 мм. Материал основания и тепловых трубок — медь. Пластины радиатора выполнены из алюминия и они, как и остальные части кулера, полностью никелированы.
Радиатор состоит из 68-ми пластин с общей площадью поверхности теплообмена около 6500 см2. Межрёберное расстояние составляет 2 мм, и на наш взгляд является оптимальным значением.

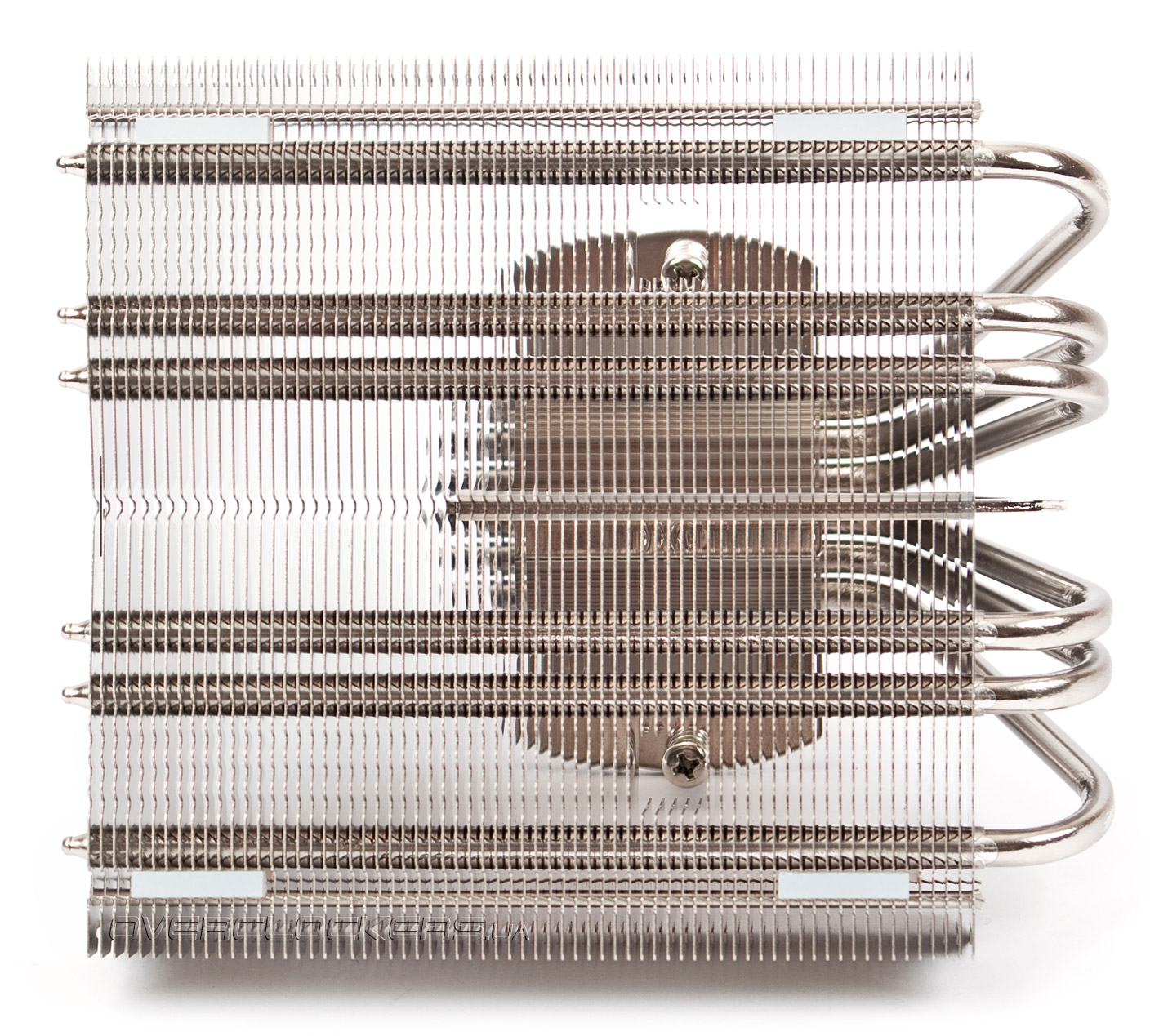

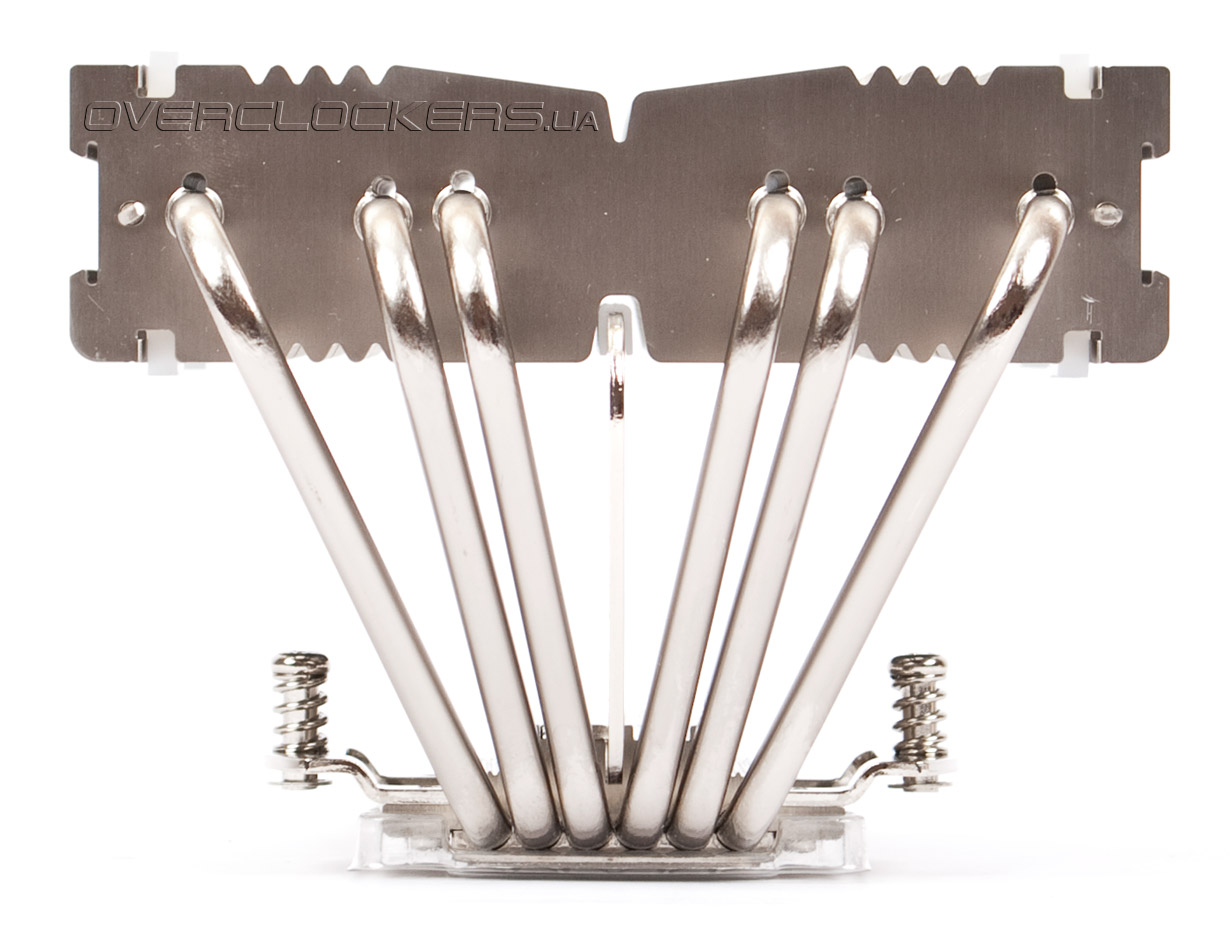

Расположение тепловых трубок продуманное и грамотное. Две средние трубки смещены от центра ближе к краям, чтобы не находиться под двигателем вентилятора, где, как известно, образуется «мёртвая зона» воздушного потока.
Профиль пластин радиатора нелинейный, он имеет зубцы, которые должны разрезать турбулентные потоки воздуха и снижать общий уровень шума.

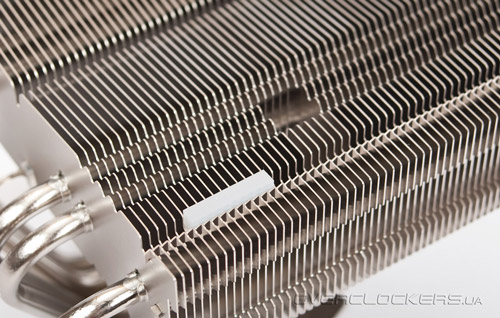

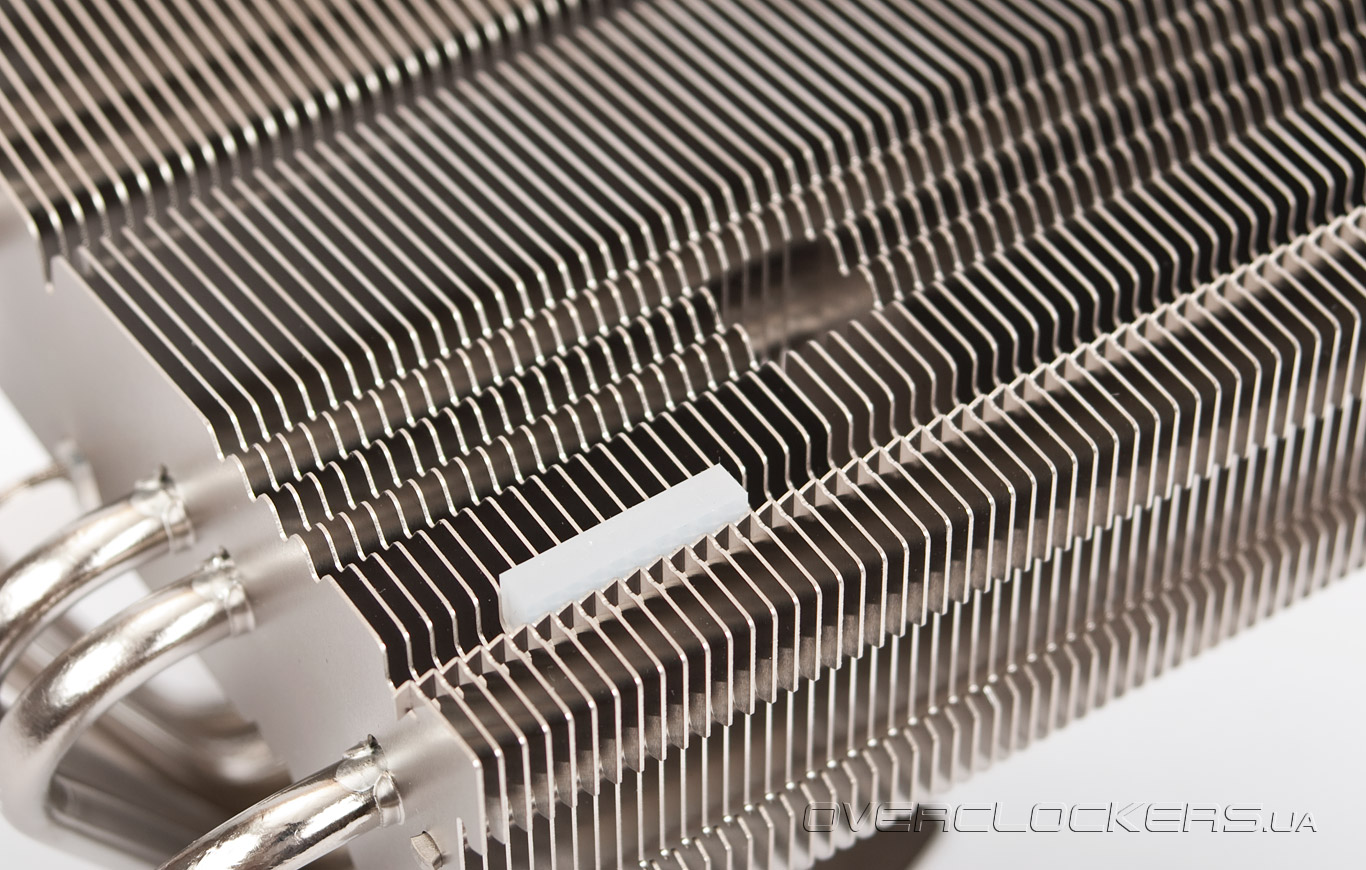

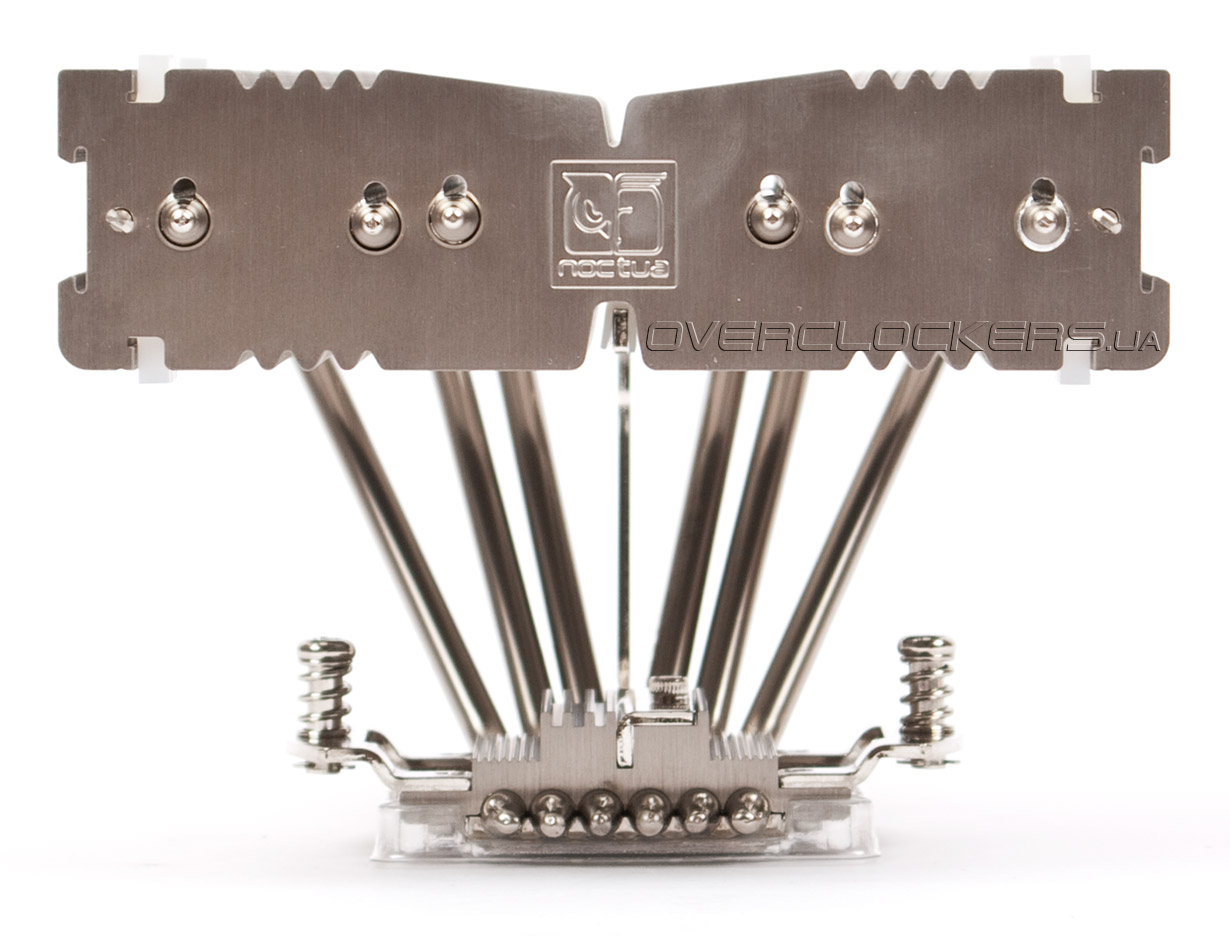

Радиатор оснащён стальной пластиной жёсткости, которая соединяется с основанием и оребрением и препятствует деформации охладителя. В месте стыка подпорки с рёбрами радиатора находится силиконовый уплотнитель.

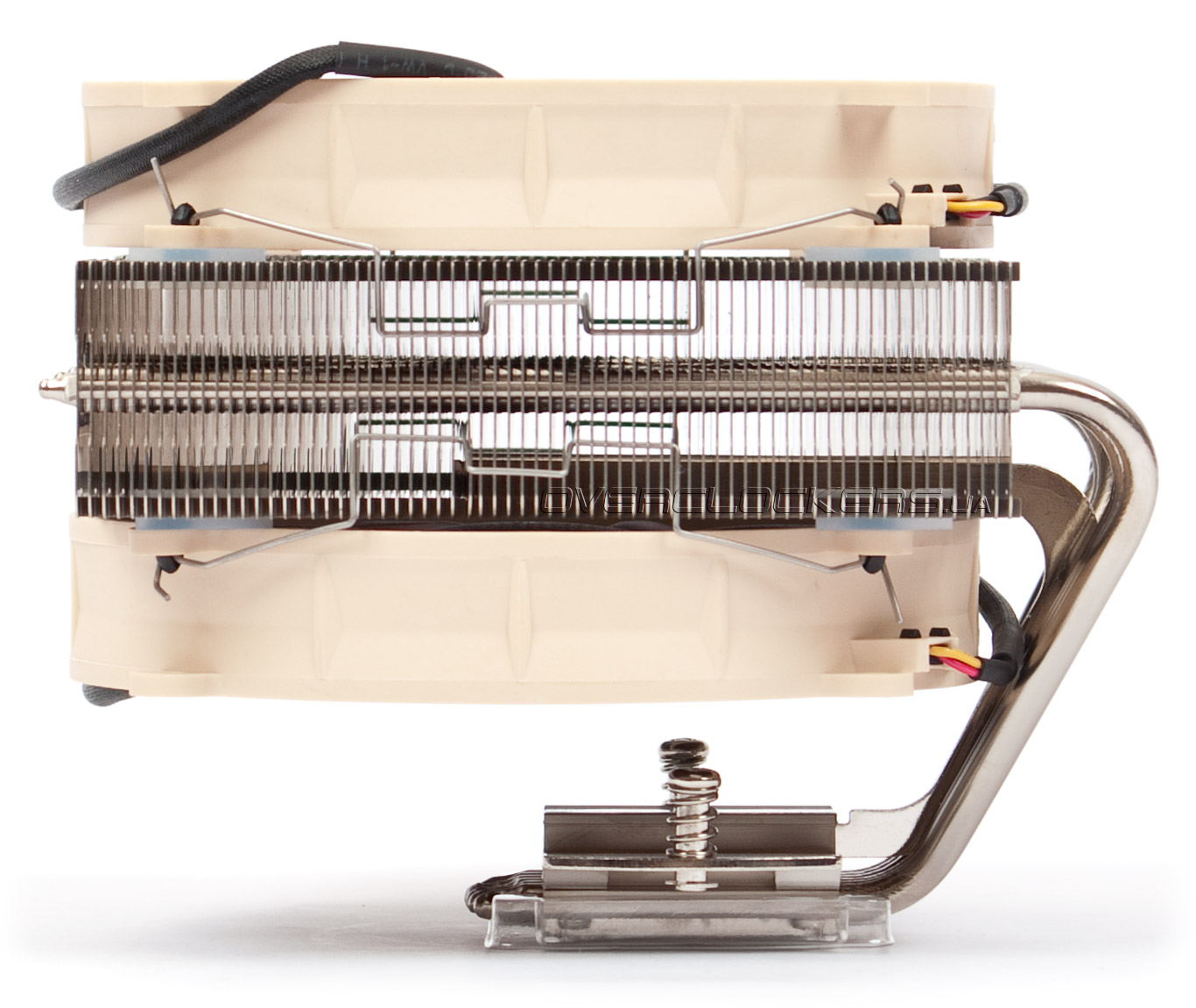

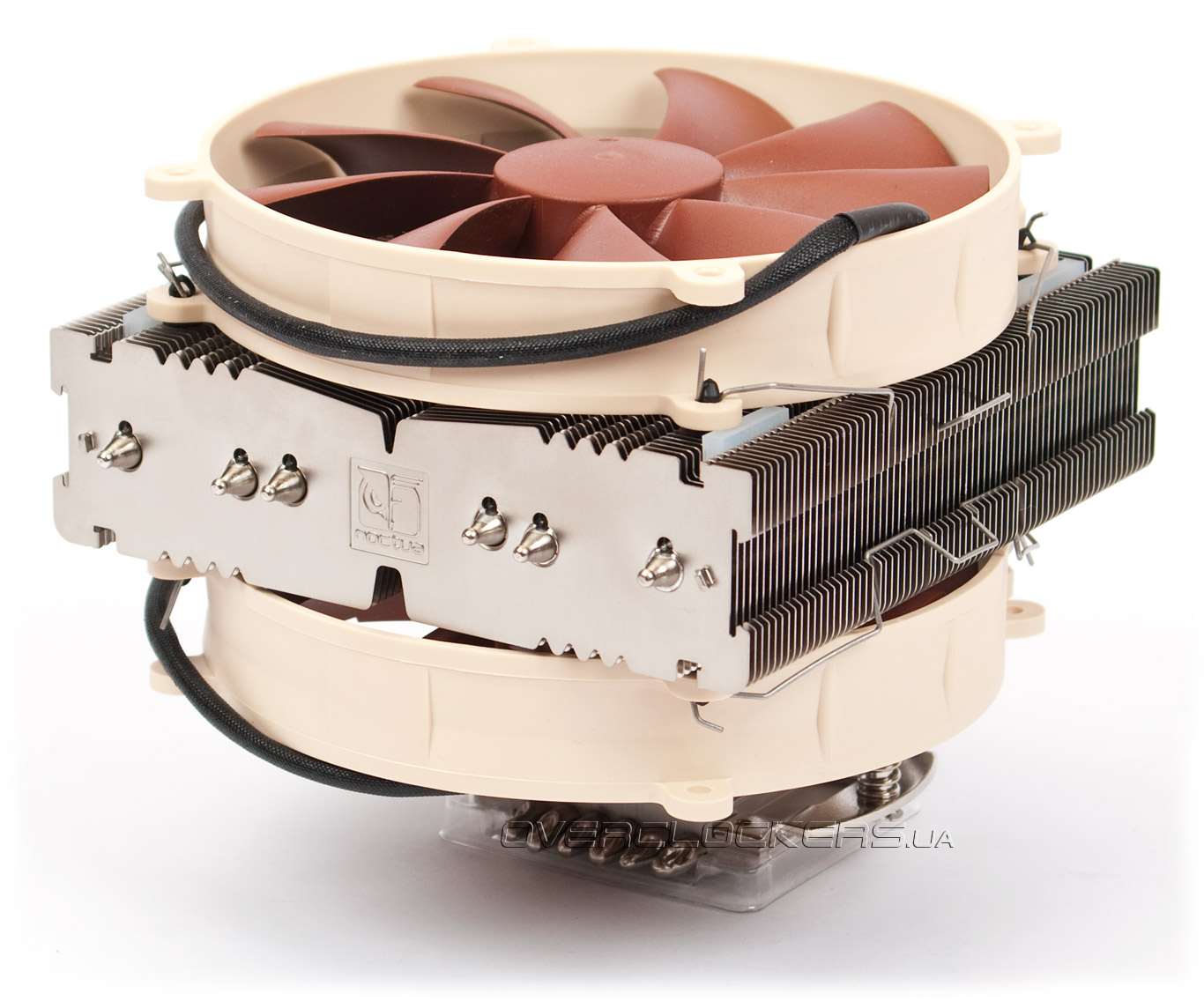

В сборе с двумя комплектными 140-миллиметровыми вентиляторами Noctua NH-C14 имеет впечатляющие размеры. Габариты составляют 140×166×130 мм при массе 1015 г.
В отличие от большинства горизонтальных кулеров, предусмотрена установка вентиляторов с обеих сторон радиатора. Такая конструкция обеспечивает отличную продуваемость даже при низких оборотах «вертушек».

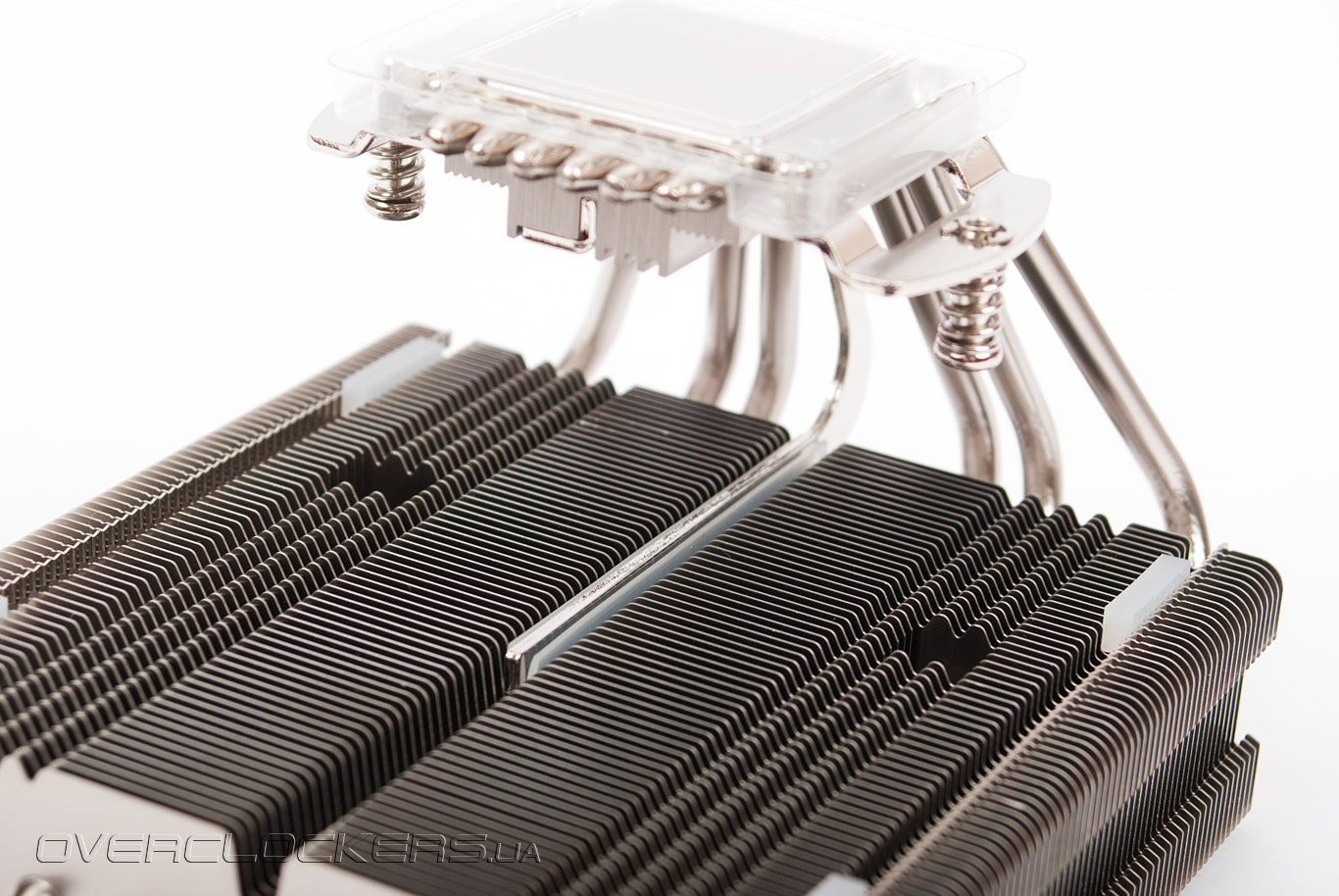

Фиксация вентиляторов осуществляется при помощи специальных стальных скоб, таких же, как и у Noctua NH-D14. Для снижения вибрации, передаваемой «вертушками», на радиаторе имеются силиконовые вставки. Также присутствуют два промежутка в оребрении, предназначенные для удобства монтажа кулера.
Конструкция кулера позволяет установить не только 25-миллиметровые вентиляторы, но и более толстые 38-мм. Среди последних довольно много высокооборотистых моделей (более 2000 об/мин), которые могут значительно повысить эффективность охлаждения. Однако не стоит забывать, что такие экстремальные вентиляторы на максимальных оборотах будут несравнимо громче комплектных «вертушек».

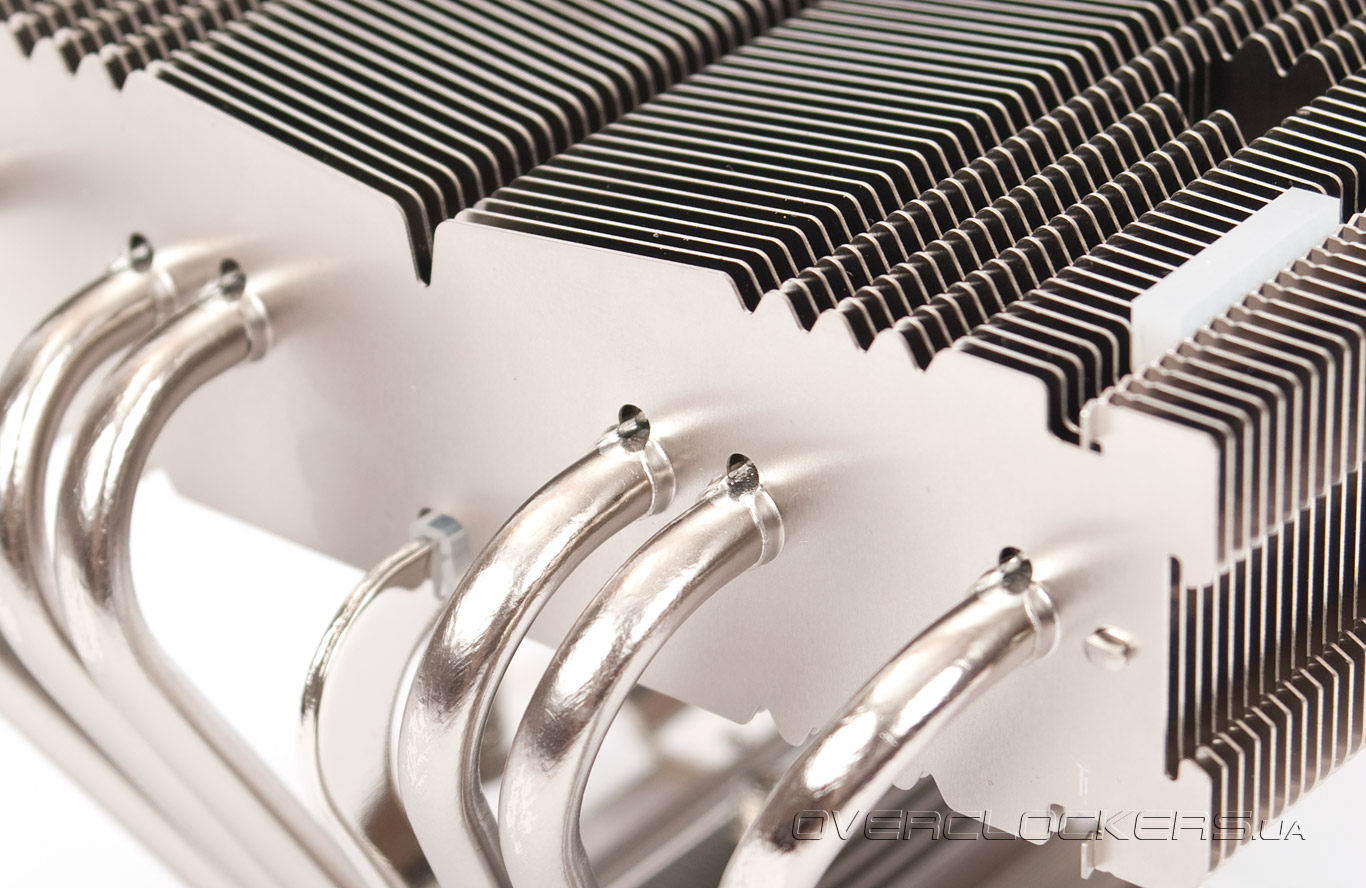

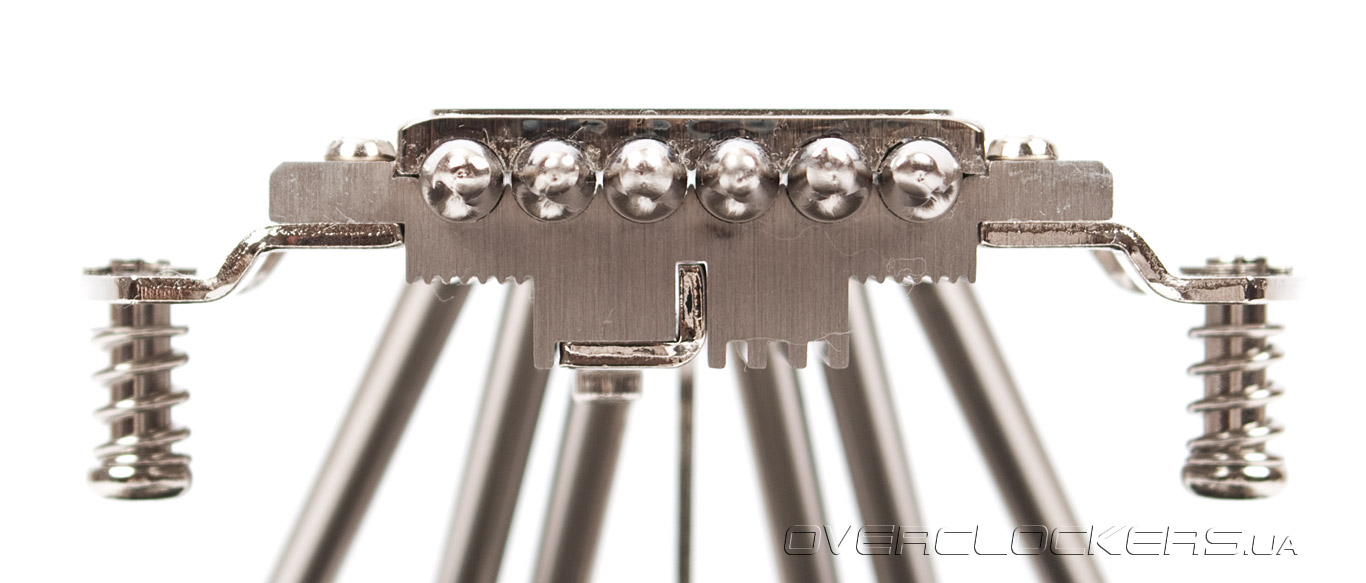

Качество изготовления, традиционно для данного производителя, на высоте. Все стыки тепловых трубок с основанием и пластинами радиатора хорошо пропаяны. Никаких подтёков припоя не обнаружено.

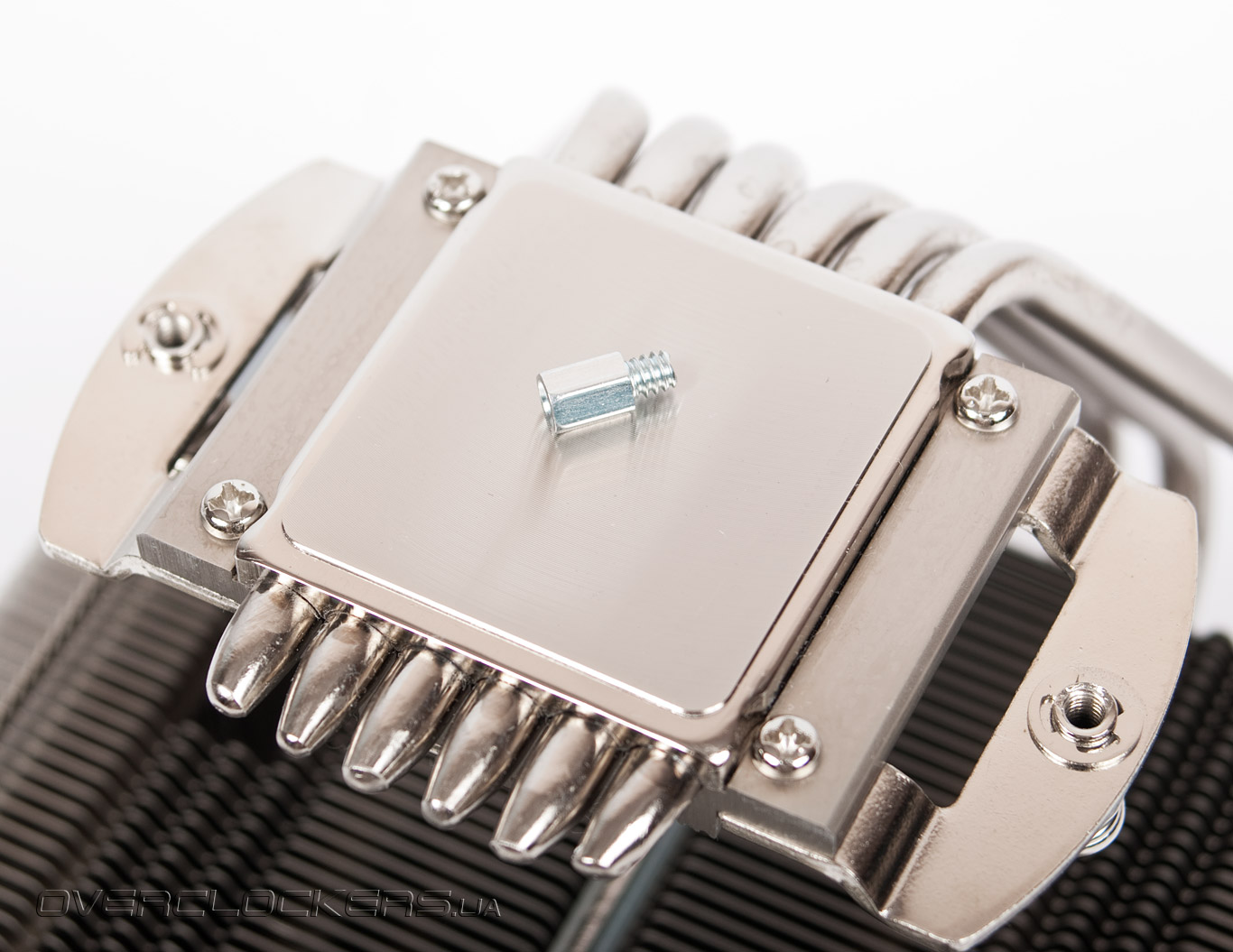

Основание достаточно ровное, прижим к процессору превосходный.

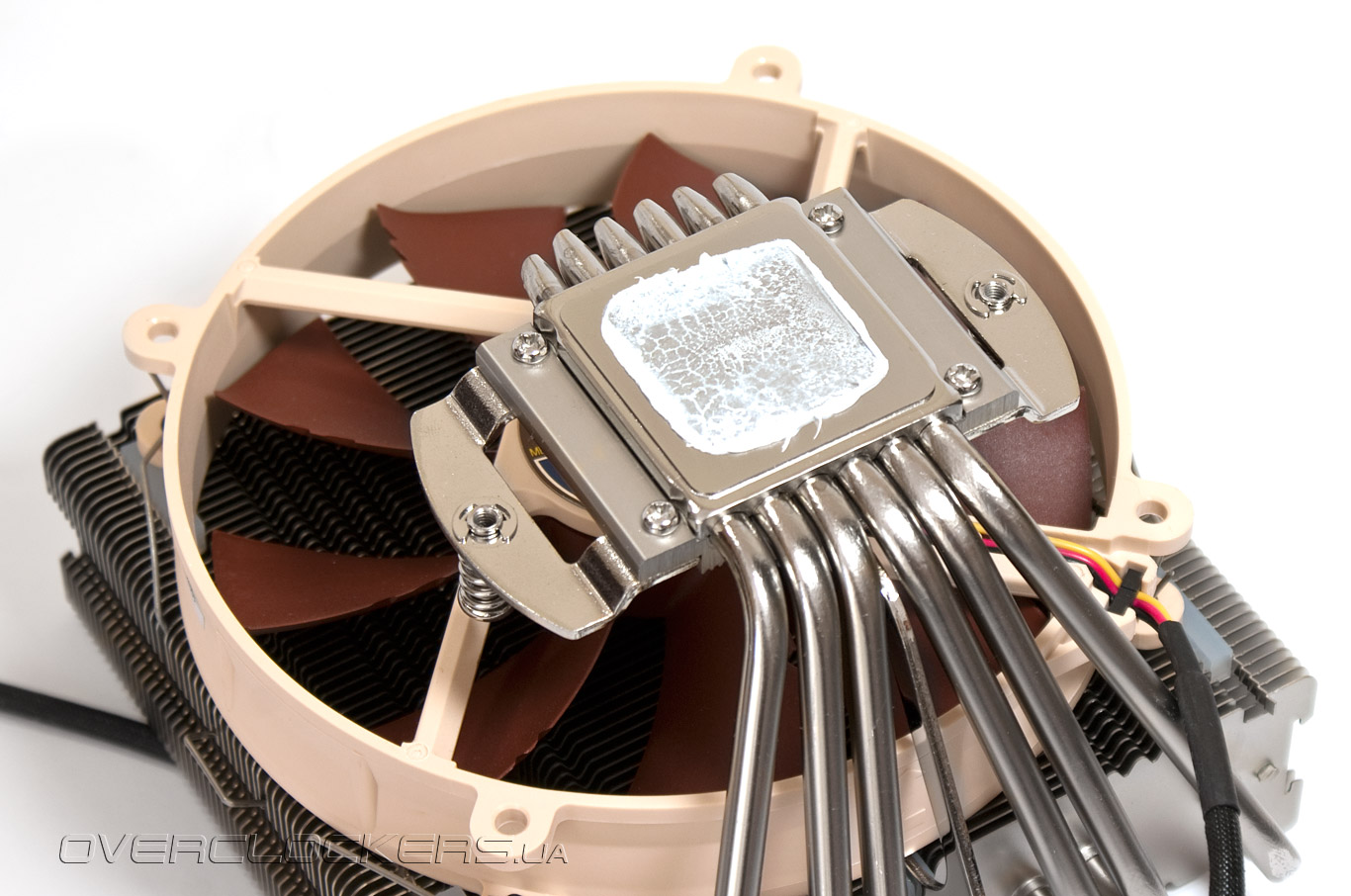

О ровности подошвы свидетельствует практически безупречный отпечаток термопасты.
С обработкой подошвы инженеры Noctua поступили привычным образом, без полировки. Кроме того заметны небольшие бороздки от фрезы.
Вентиляторы

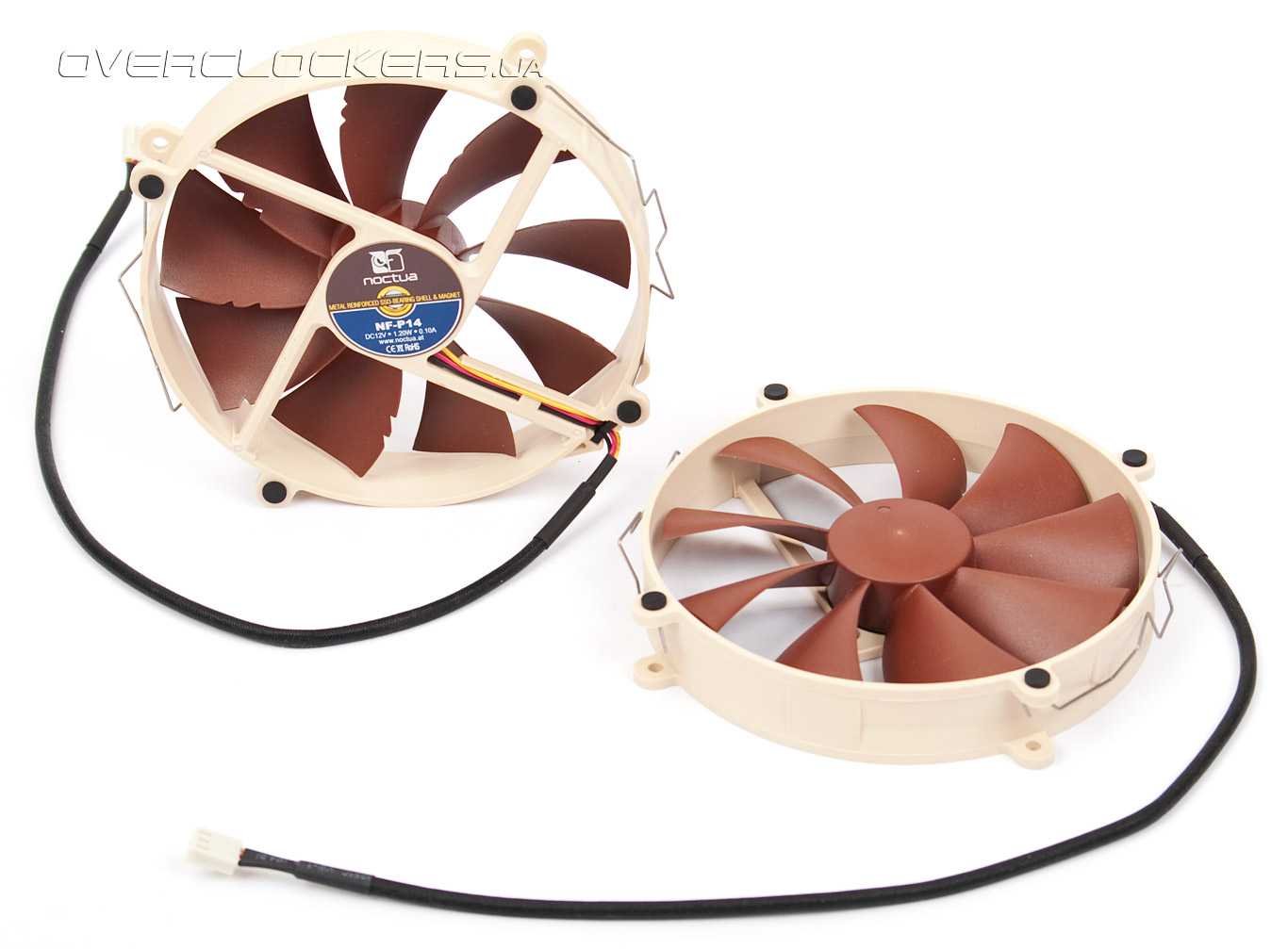

В комплекте с Noctua NH-C14 поставляются два 140-миллиметровых вентилятора Noctua NF-P14 FLX с возможностью установки в 120-миллиметровые посадочное места.

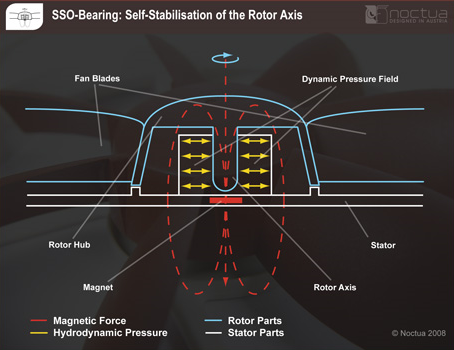

В конструкции применяется двигатель с высококачественным гидродинамическим подшипником. Время наработки на отказ составляет 150 000 часов.
Вентилятор рассчитан на частоту вращения 1200 об/мин при токе равном 0,10 А, что соответствует мощности в 1,2 Вт.
