Обзор процессорного кулера Noctua NH-D12L

Новый австрийский кулер Noctua NH-D12L создан с целью решения проблемы установки вертикальных систем охлаждения в узкие корпуса. В отличие от классических башен высотой до 160 мм и более, этот малыш имеет высоту всего 145 мм и помещается в большинство серверных коробов формата 4U. При этом он поддерживает 120 мм вентиляторы и имеет существенную площадь рассеивания тепла благодаря двухсекционной структуре радиатора. Раньше при подобных условиях приходилось использовать кулеры с 92-мм пропеллерами вроде Noctua NH-D9L или NH-U9S или горизонтальные NH-C14S, которые также накладывают ряд ограничений на другие компоненты материнской платы, и изменяют потоки воздуха в корпусе. К тому же, столь низкие башни не встречались нам со времен Thermalright True Spirit 120M. А форма радиатора прямо напоминает уменьшенный в размерах SilverStone Heligon HE-01. Осталось выяснить только одно — насколько хорошо способен охлаждать этот кулер. Но сначала рассмотрим более подробно его конструктивные особенности.

Технические характеристики

Комплект поставки

Кулер продается в вытянутой вверх красивой глянцевой упаковке, оформленной в фирменный цвет бренда. На сторонах коробки указаны все необходимые пользователю технические параметры и габариты, в том числе сведения о комплектации. Для защиты от повреждений внутри есть две массивные дополнительные коробки из толстого картона, выполняющие роль демпферов для радиатора. За целостность товара можно не переживать.

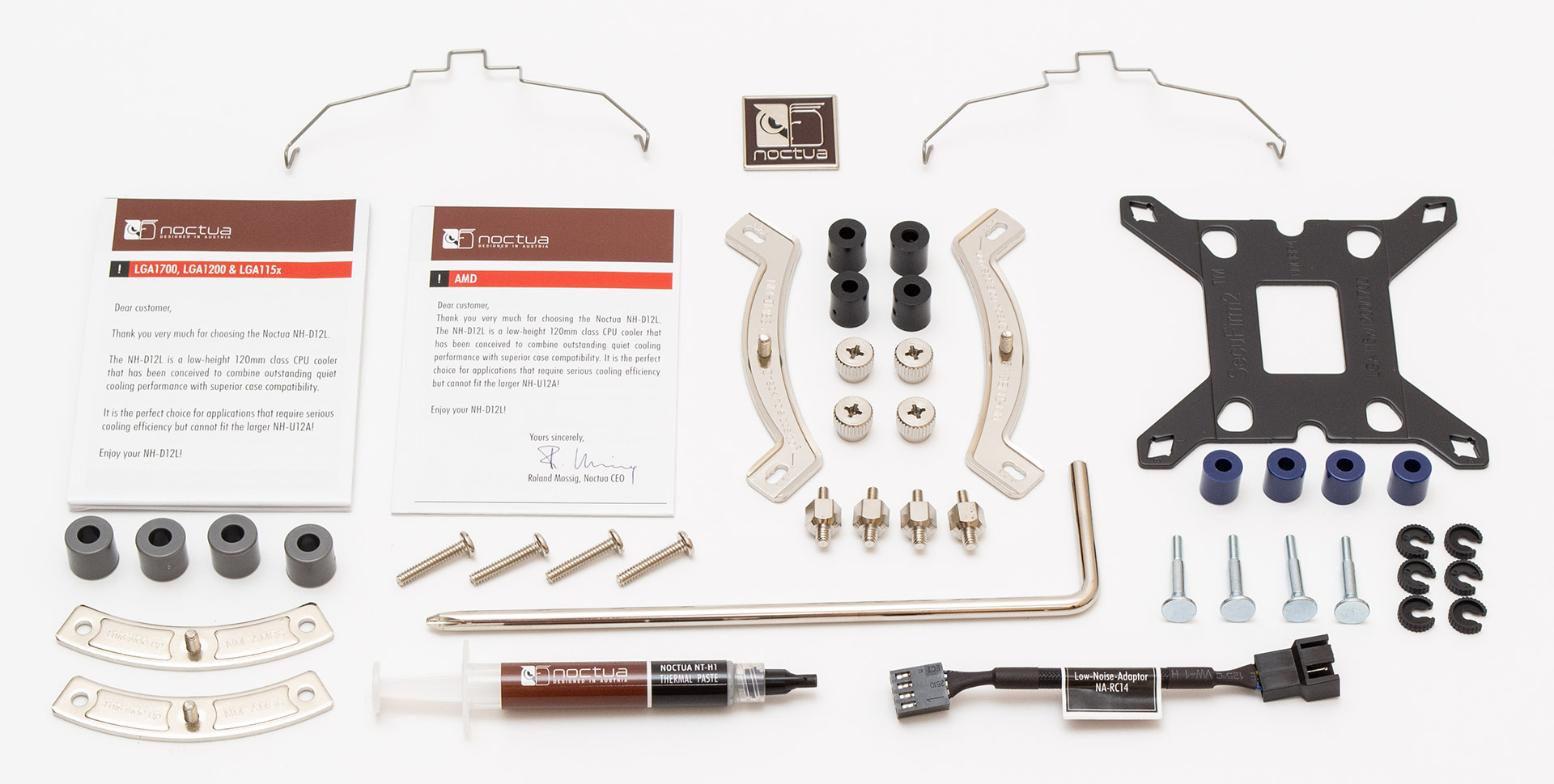

Кроме радиатора и вентилятора, в отдельной внутренней коробке можно найти следующие элементы:

• две отдельные инструкции по монтажу кулера на разъемы Intel и AMD;
• две дополнительные скобы для второго вентилятора;
• металлическую наклейку с логотипом Noctua;
• металлическую усилительную пластину для разъемов Intel LGA 1700/1200/115х;
• четыре синих пластиковых подпора для разъема Intel LGA 1700;
• четыре винтовые шпильки для монтажа на разъемы Intel LGA 1700/1200/115х;
• шесть пластиковых фиксаторов для шпилек (из них две впрок);
• две лапы крепления для разъемов Intel LGA 2066/2011/1700/1200/115х;
• четыре черных пластиковых подпора для разъемов Intel LGA 1200/115х;
• четыре гайки с накатанной головкой для закручивания вручную или крестовой отверткой;
• четыре металлических винтовых подпора для разъемов Intel LGA 2066/2011;
• крестовую отвертку с загнутой под прямой угол ручкой;
• четыре винта для лап крепления AMD АМ4;
• четыре серых пластиковых подпора для разъема AMD АМ4;
• две лапы крепления для разъемов AMD АМ4;
• шприц с термопастой Noctua NT-H1;
• резистор на четыре контакта для уменьшения максимальной скорости вентилятора NA-RC14.

Внешний вид и конструкция

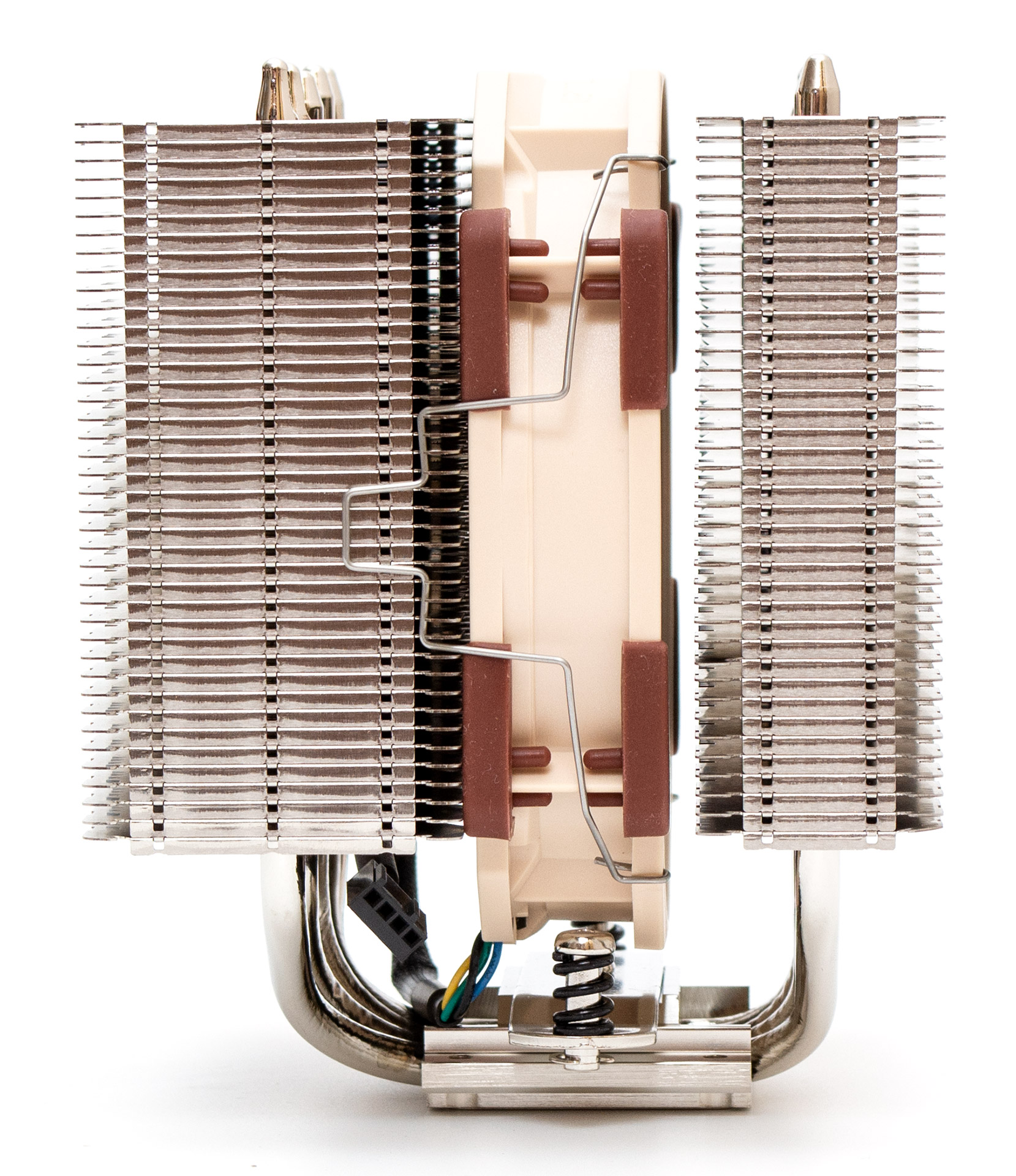

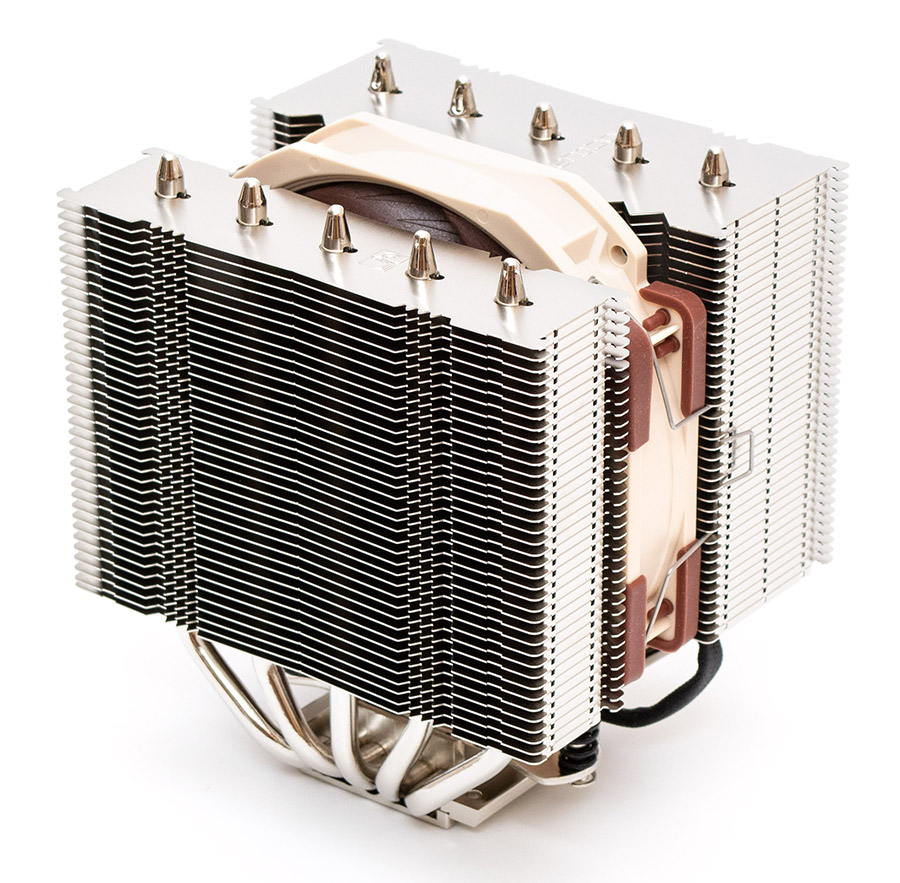

Noctua NH-D12L представляет собой классическую компактную «башню» с двумя секциями радиатора между которыми расположен единственный комплектный вентилятор. Его высота от процессора составляет 145 мм, ширина с учетом фиксаторов вентилятора равна 125 мм.

Вентилятор посажен на минимально возможной высоте, чтобы не выступать за концы тепловых трубок. Скобы фиксаторов позволяют регулировать высоту подъема вентилятора, а также устанавливать дополнительные пропеллеры аналогичного типа спереди или сзади. Глубина радиатора вместе с одним пропеллером равна 113 мм.

Именно в таком ракурсе, видом «сверху» (и чуть-чуть спереди), будет видеть потенциальный пользователь свой кулер в корпусе при условии, что там есть прозрачная боковая панель.

Комплектный 120-мм вентилятор называется Noctua NF-A12x25r PWM. Это скругленная по углам версия Noctua NF-A12x25 PWM с нестандартной рамкой и необычно расположенными крепежными отверстиями. Это сделано с целью повышения совместимости кулера с другими элементами материнской платы и сейчас данный вентилятор является уникальной моделью, подходящей только для Noctua NH-D12L. Собственно, на этом различия между ними заканчиваются. Серия NF-A12x25 является лучшей в ассортименте компании по соотношению эффективности к уровню шума. Это достигается сочетанием специфической формы лопастей и их материалом вместе с подшипником SSO2 (второе поколение, гидродинамический с магнитной стабилизацией). Скорость регулируется ШИМ в диапазоне от 450 до 2000 об/мин. Приблизительно до 1200 об/мин вентилятор работает очень тихо, без вибраций или посторонних звуков. Резиновые вибрационные демпферы установлены по углам с обеих сторон рамки. Кабель питания на четыре контакта длиной в 200 мм имеет резиновую оплетку.

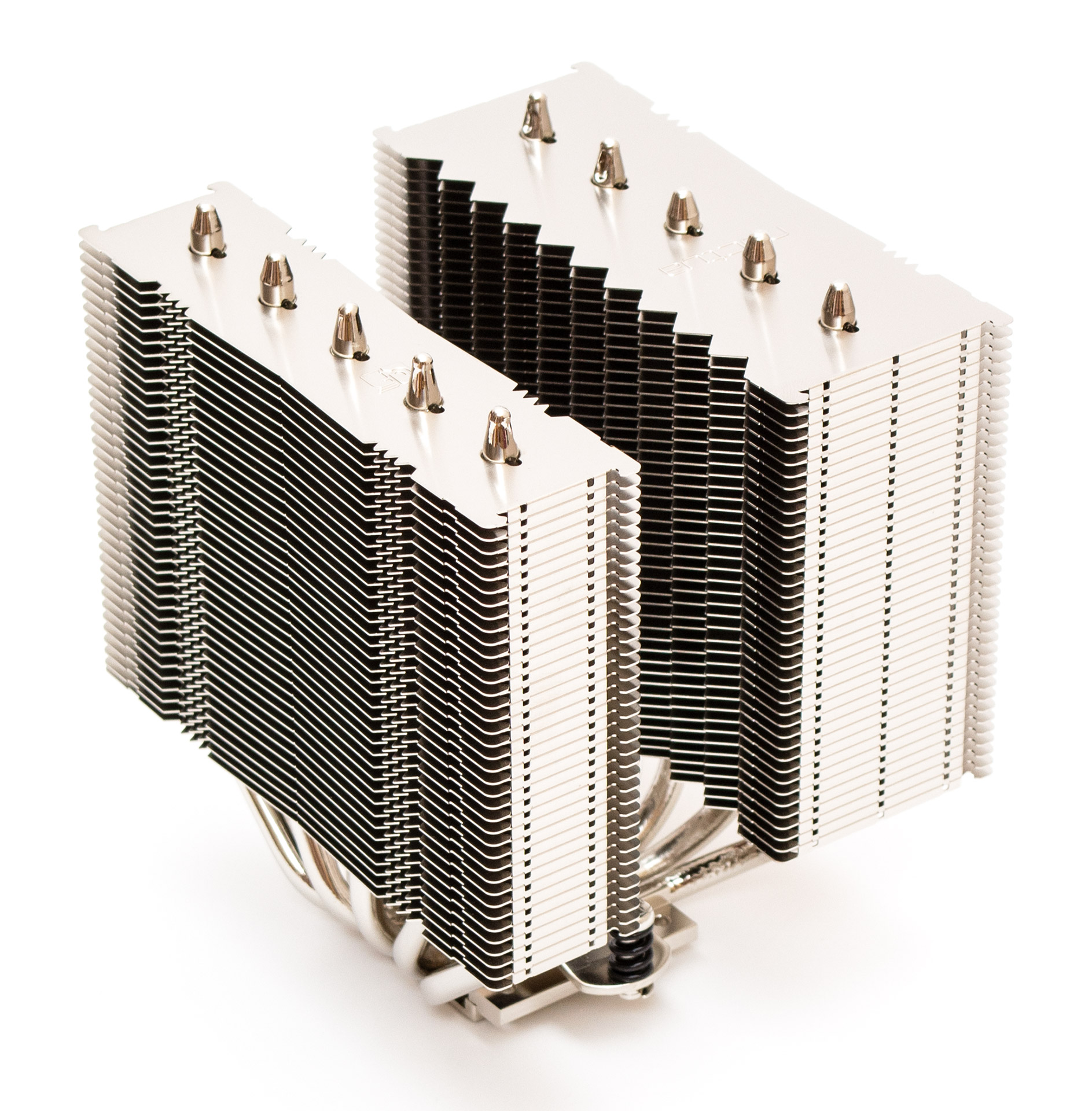

Передняя секция радиатора сделана более узкой, чтобы не конфликтовать со слотами оперативной памяти. Задняя секция более широкая и сдвинута относительно подошвы. Сочетаются они пятью сквозными 6-мм тепловыми трубками, покрытыми, как и ребра с подошвой, слоем никеля для предотвращения коррозии. Общая площадь рассеивания тепла составляет 8135 см².

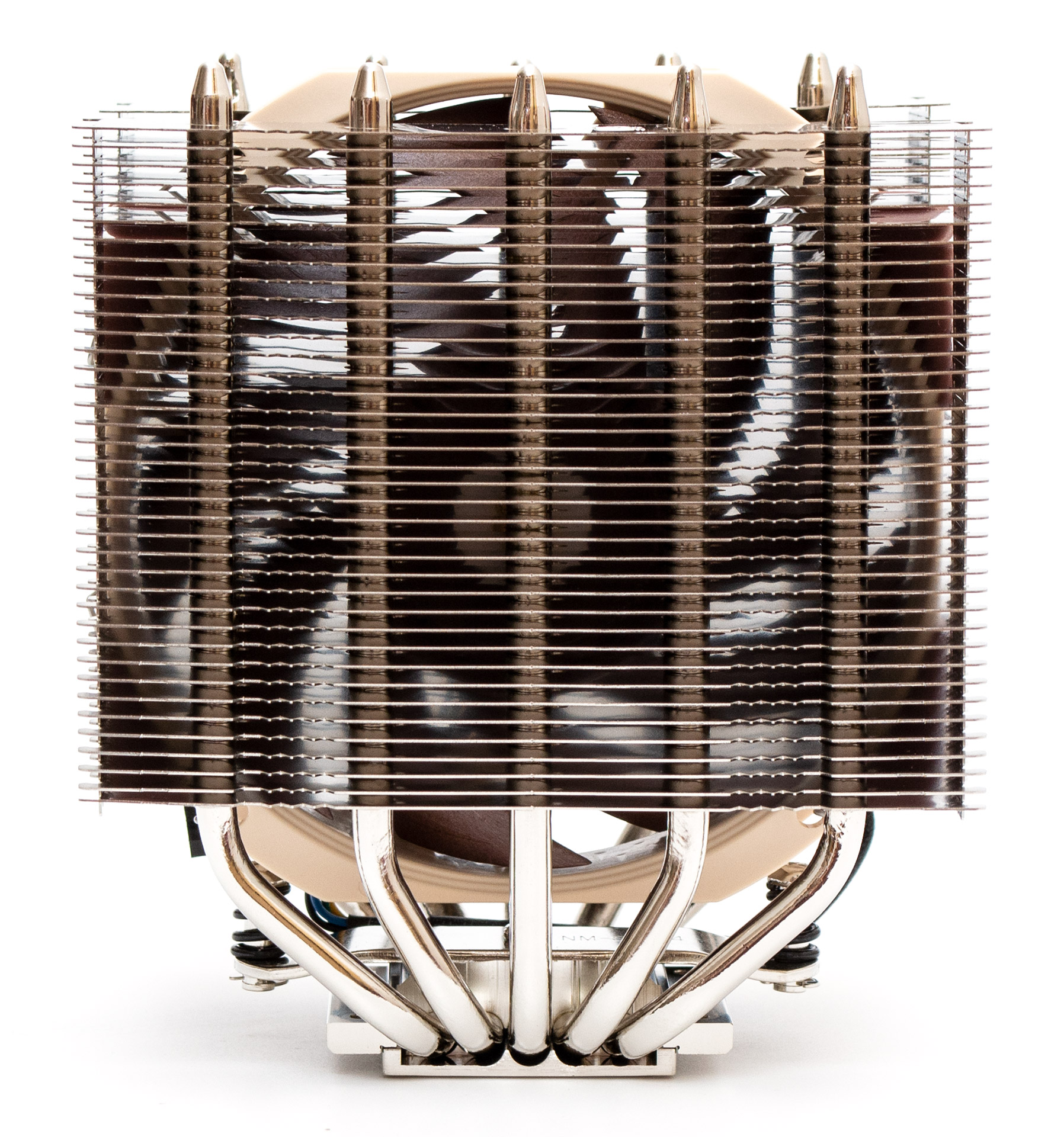

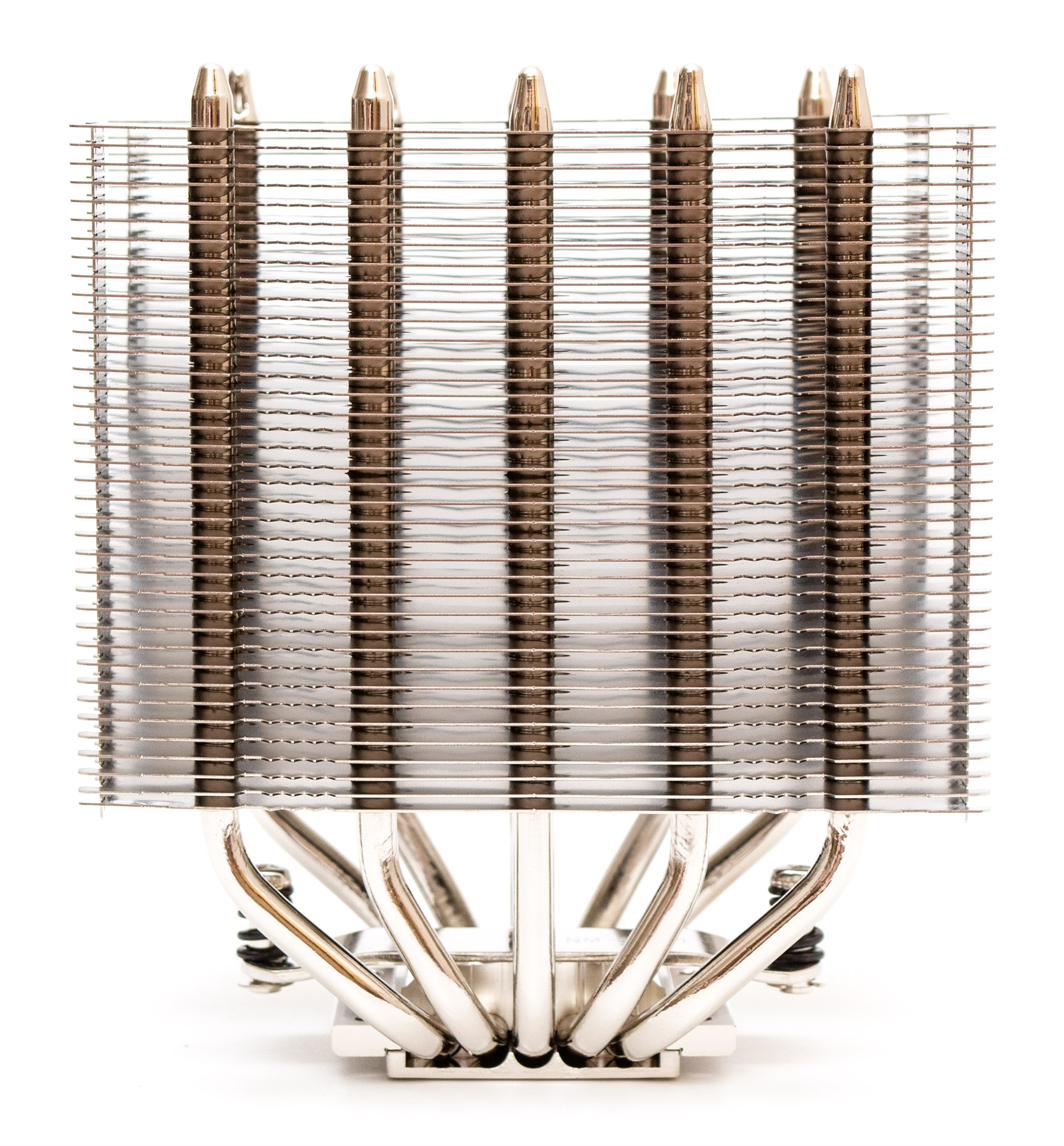

Радиатор состоит из 40 пластин с просветом в 1,9 мм в задней секции, и 38 пластин с просветом в 2 мм в передней секции. Тепловые трубки равномерно распределены в теле радиатора. Все соединения пластин и трубок выполнены пайкой.

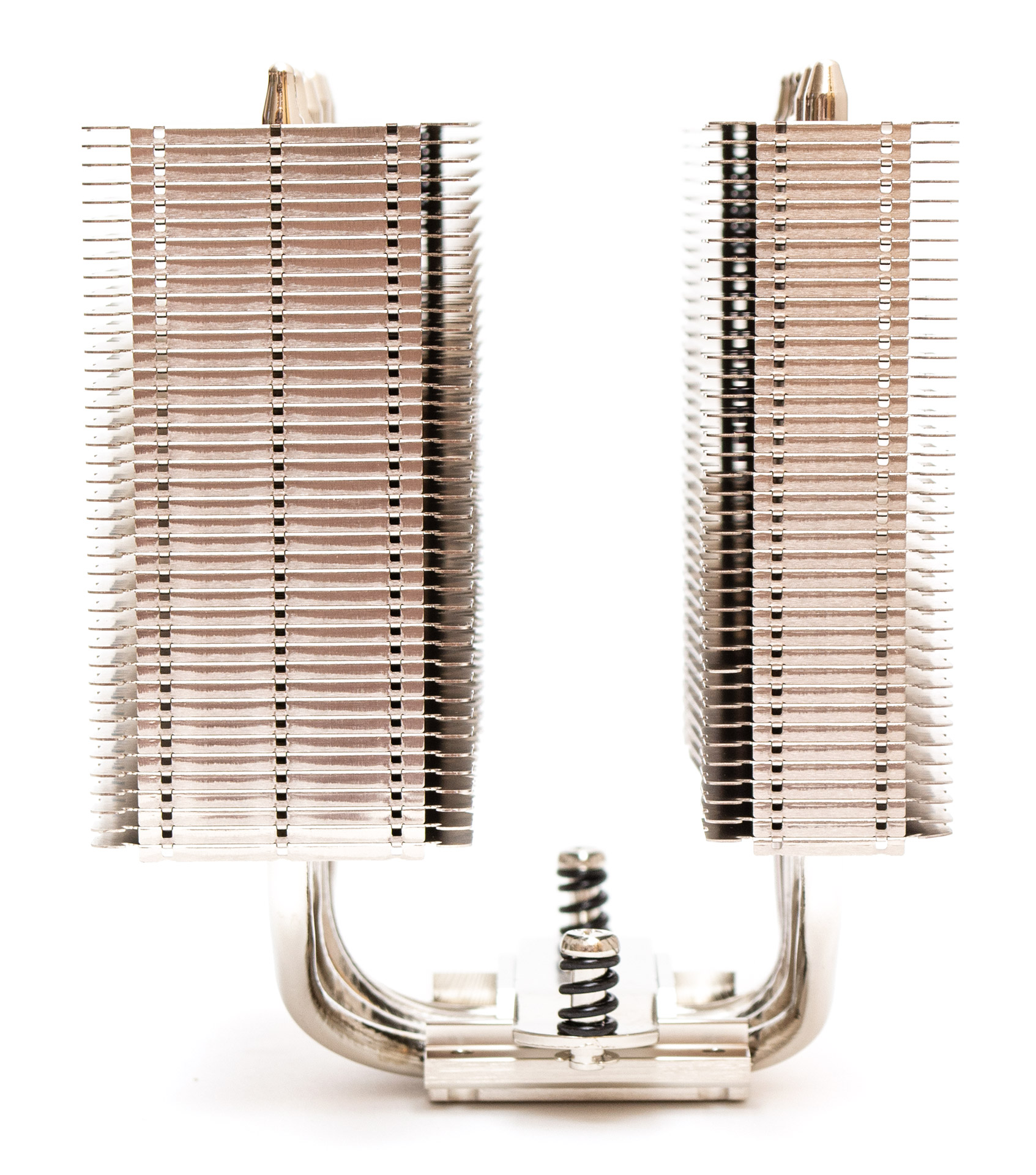

Толщина радиатора в профиль составляет 113 мм. Просвет между секциями равен 33 мм. Боковины радиаторных пластинок посередине загнуты под 90 градусов, что укрепляет конструкцию в целом и не дает пластинам налипать друг на друга. Спереди и сзади каждой секции есть по ряду вертикальных углублений для крепления фиксаторов вентилятора.

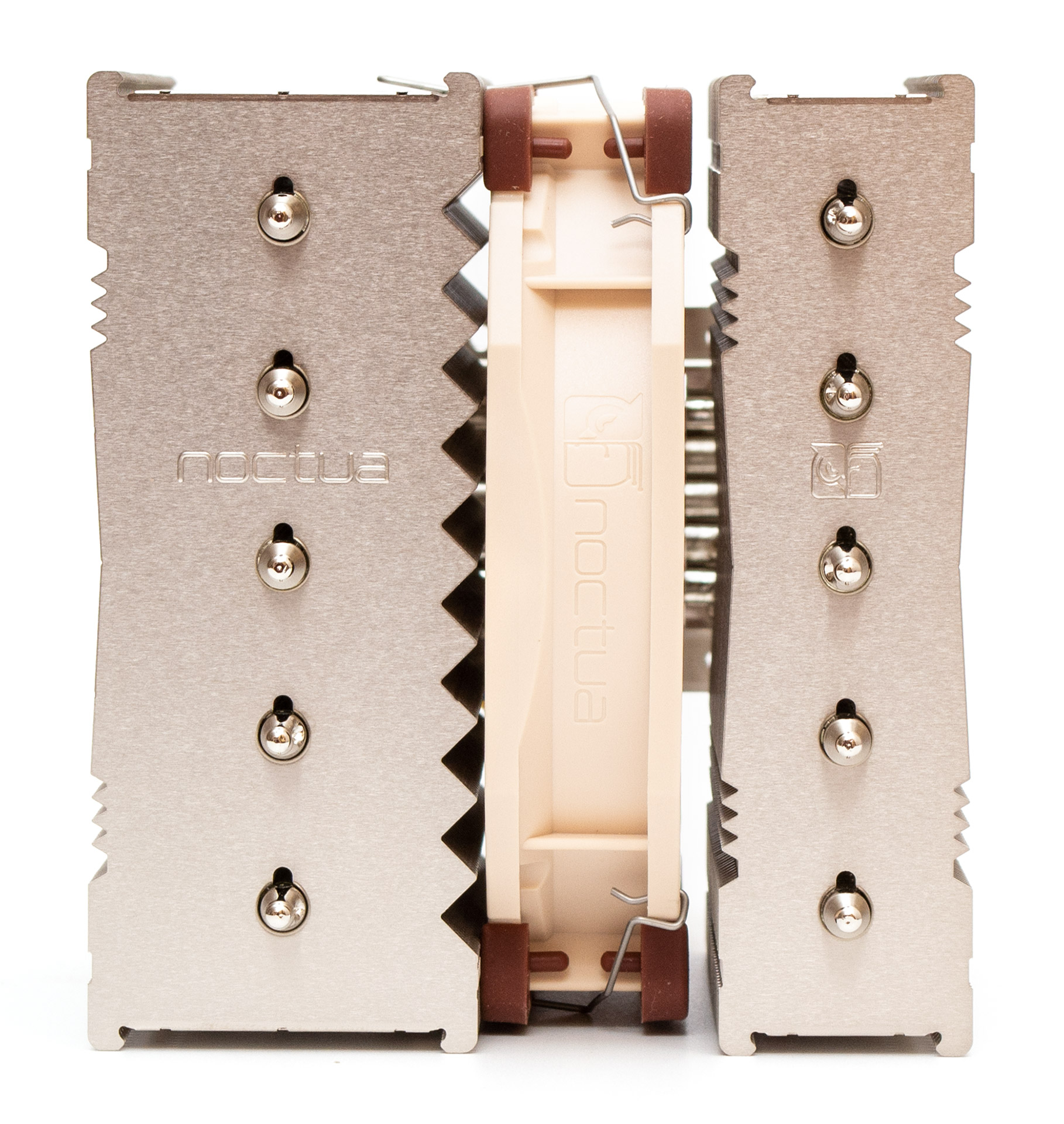

Концы тепловых трубок ничем не закрыты, но смотрятся очень прилично и аккуратно. Надпись Noctua и логотип на верхних пластинах ясно намекает на правильную ориентацию системы охлаждения.

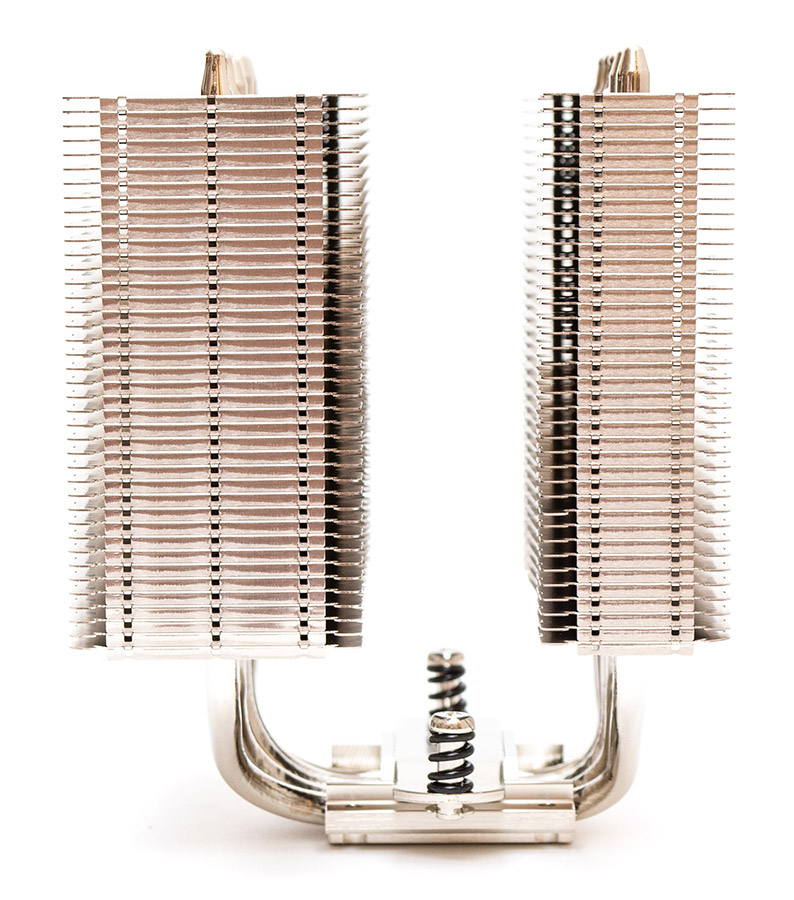

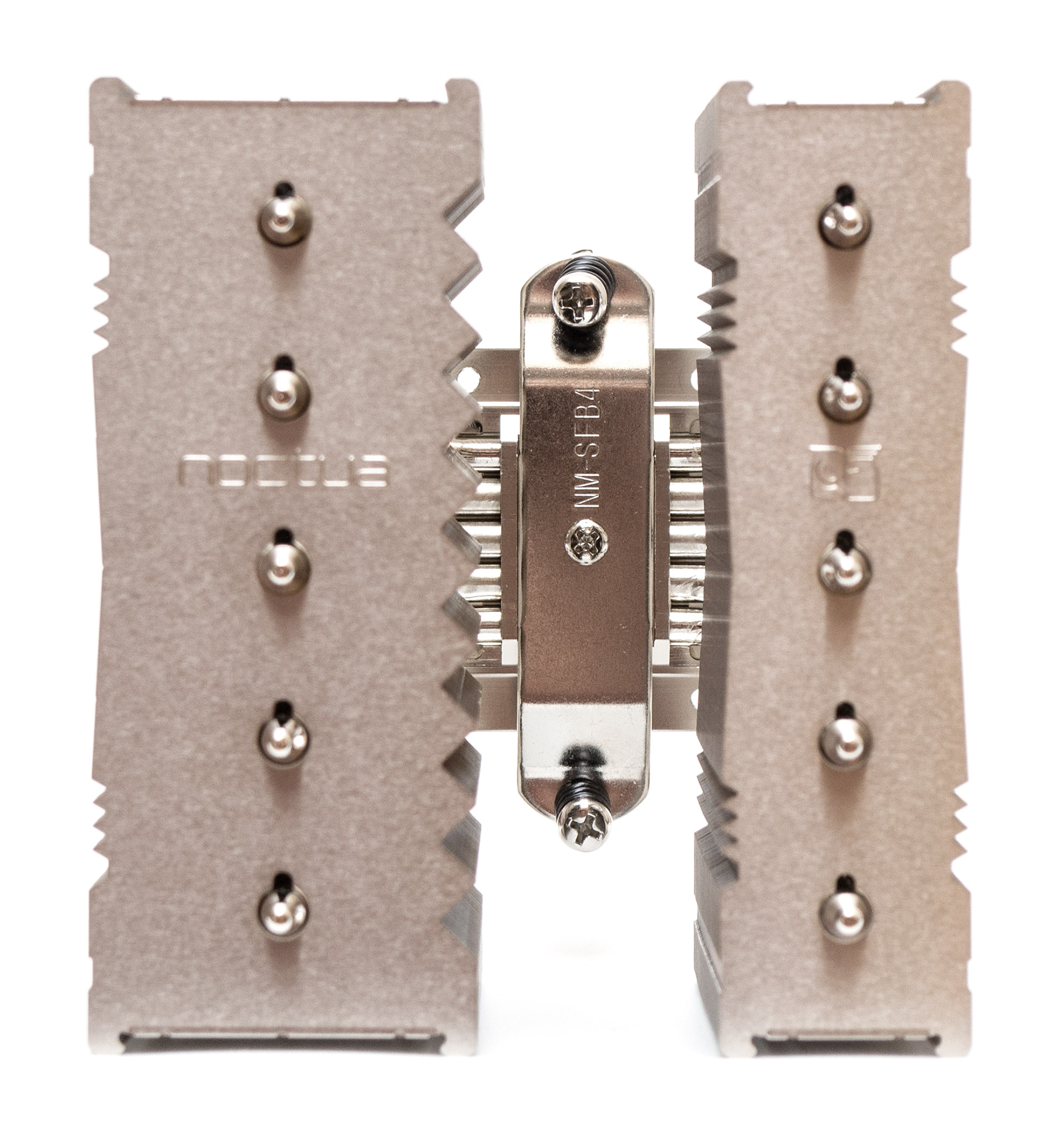

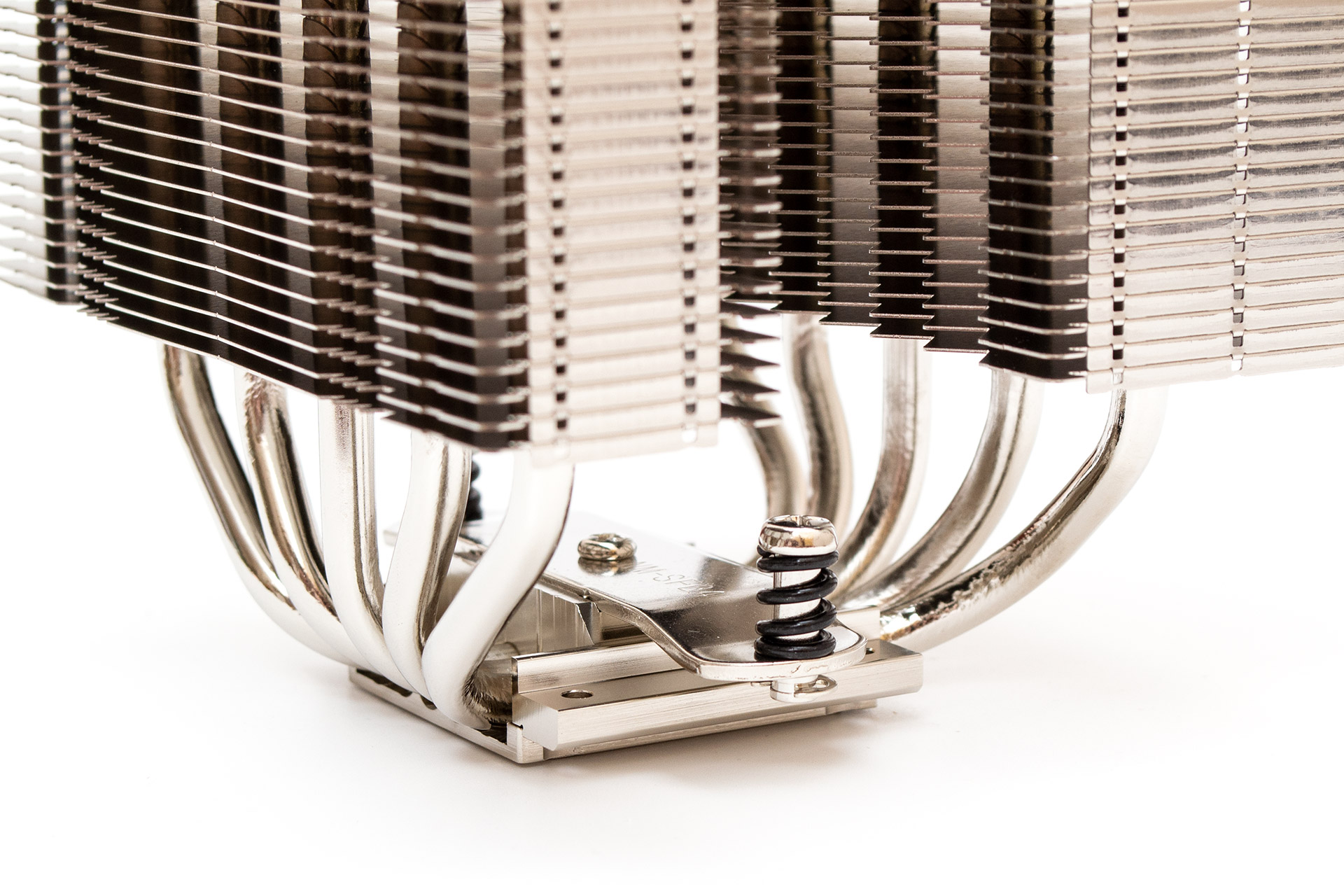

Поперечная пластина, прижимающая кулер к процессору, закреплена одним винтом по центру. С обеих сторон пластины расположены накидные гайки со шлицом на пружинах.

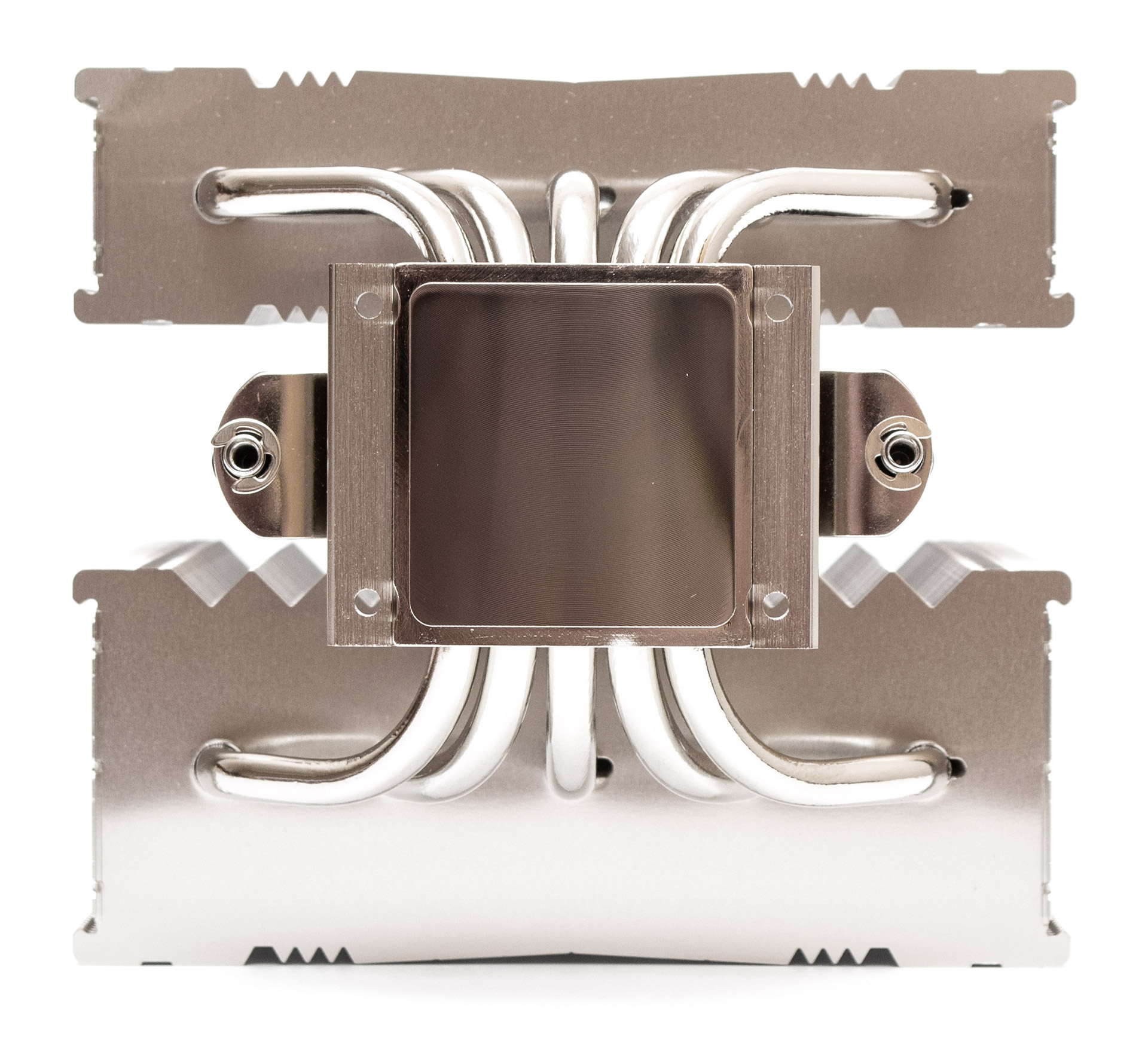

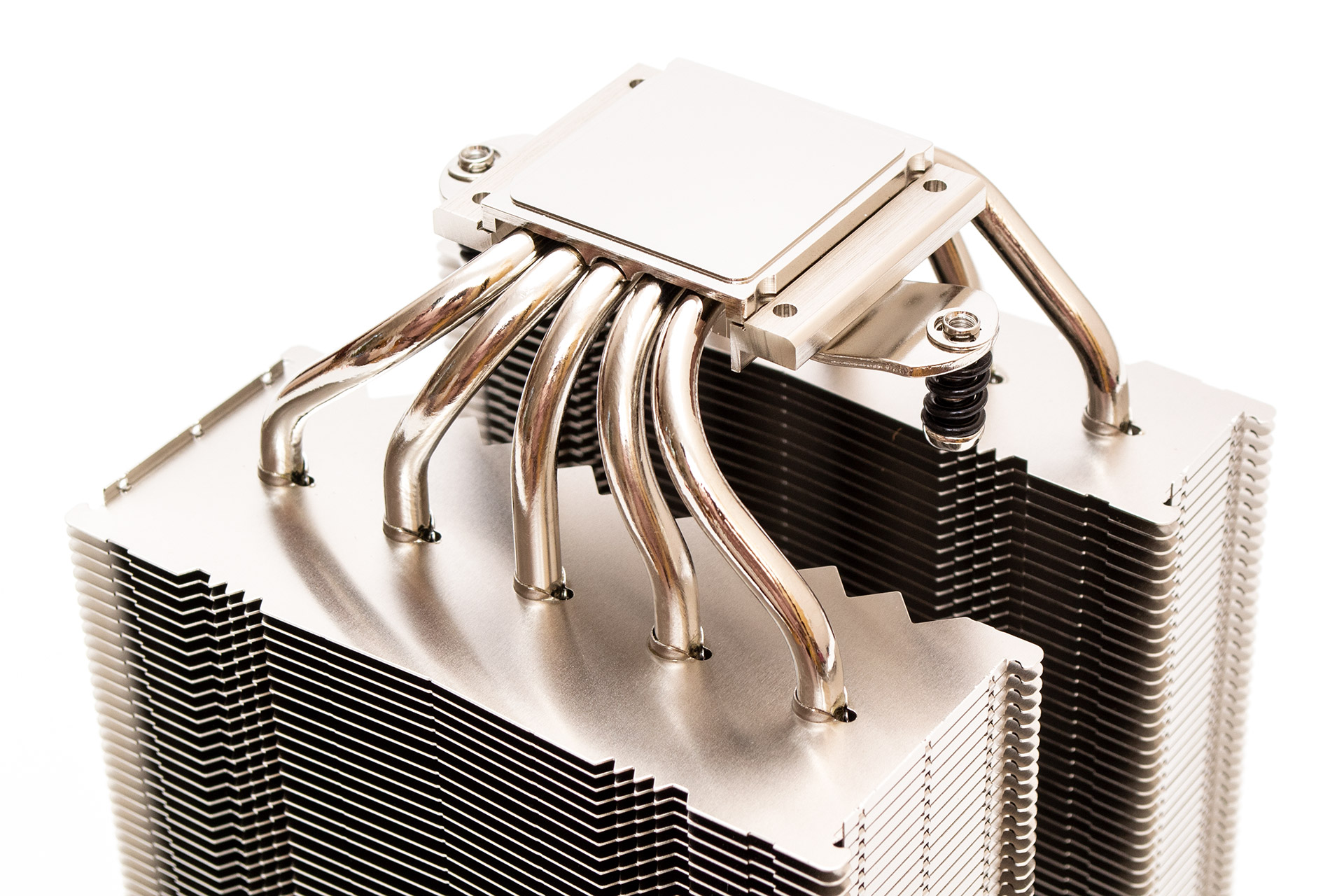

Подошва кулера состоит из двух отдельных брусков металла, между которыми запрессованы тепловые трубки. В местах соединения наблюдаются следы припоя, все сделано очень аккуратно.

Кулер имеет сплошную медную подошву, покрытую никелем. Ее размер составляет 38х40 мм. Поверхность не зеркальная, но достаточно ровная, покрытая маленькими радиальными следами от фрезерования.

Компания Noctua предоставила нам для тестов дополнительный вентилятор Noctua NF-A12x25r PWM. Он полностью аналогичен по характеристикам комплектному пропеллеру и создан сугубо под эту единственную модель охладителя. На упаковке указаны все важные параметры устройства, его комплектность и диаграмма эффективности по сравнению с другими вентиляторами Noctua.

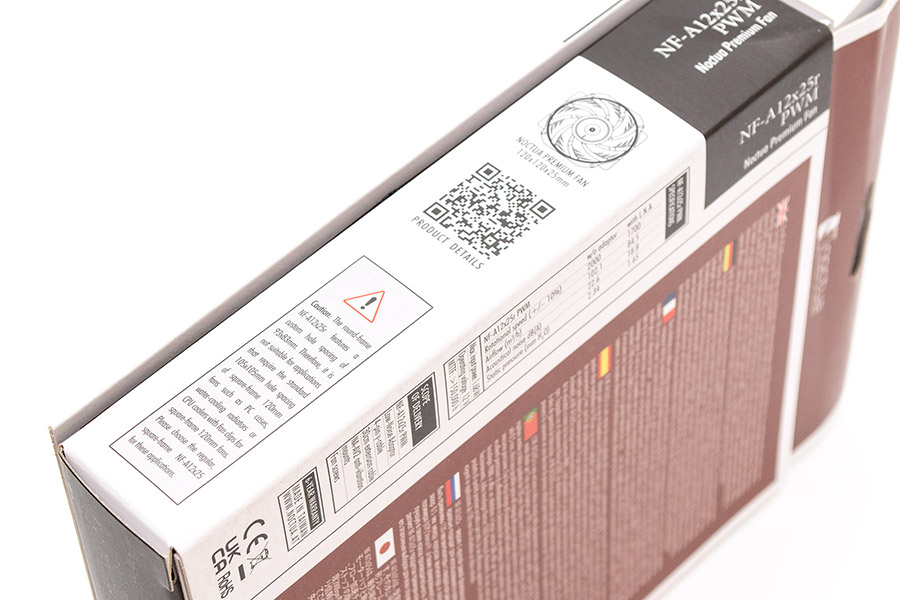

На боковой части коробки имеется важное предупреждение, на которое следует обратить внимание. Там указано, что расстояния между центрами крепежных отверстий здесь составляют 93х83 мм, поэтому вентилятор не может быть заменой обычных 120-мм пропеллеров со стандартной рамкой и расстоянием между центрами отверстий в 105х105 мм.

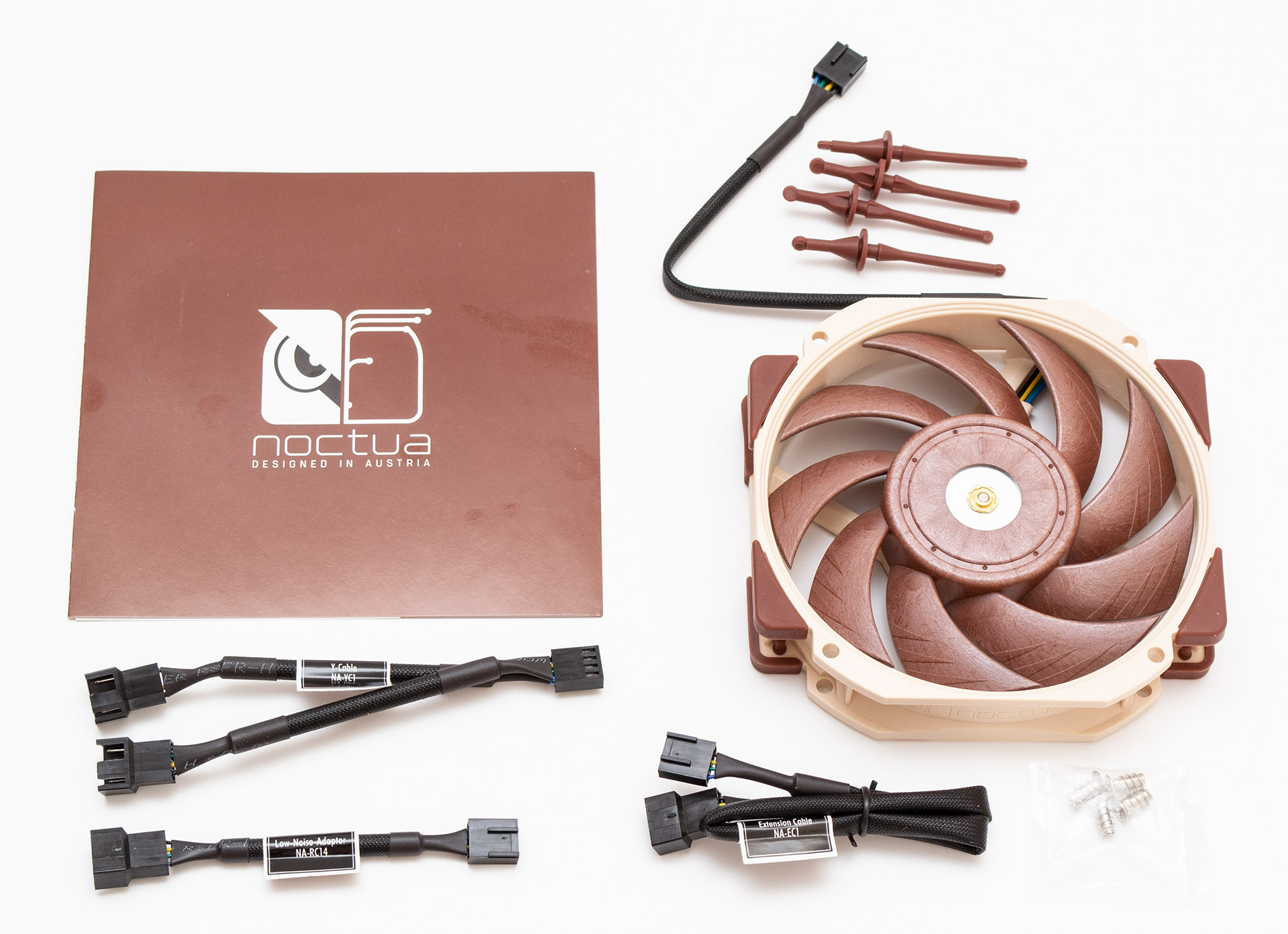

В комплекте кроме самого вентилятора есть инструкция, четыре специальных вибрационных силиконовых крепления NA-AV2 для корпуса, четыре шурупа, один 300-мм удлинитель NA-EC1, один разветвитель NA-YC1 с одного на два разъема, и еще один резистор NA- RC14 для понижения максимальной скорости пропеллера. Все кабели и переходники рассчитаны на стандартных четыре контакта.

Перейдем к монтажу и испытанию кулера.

Установка

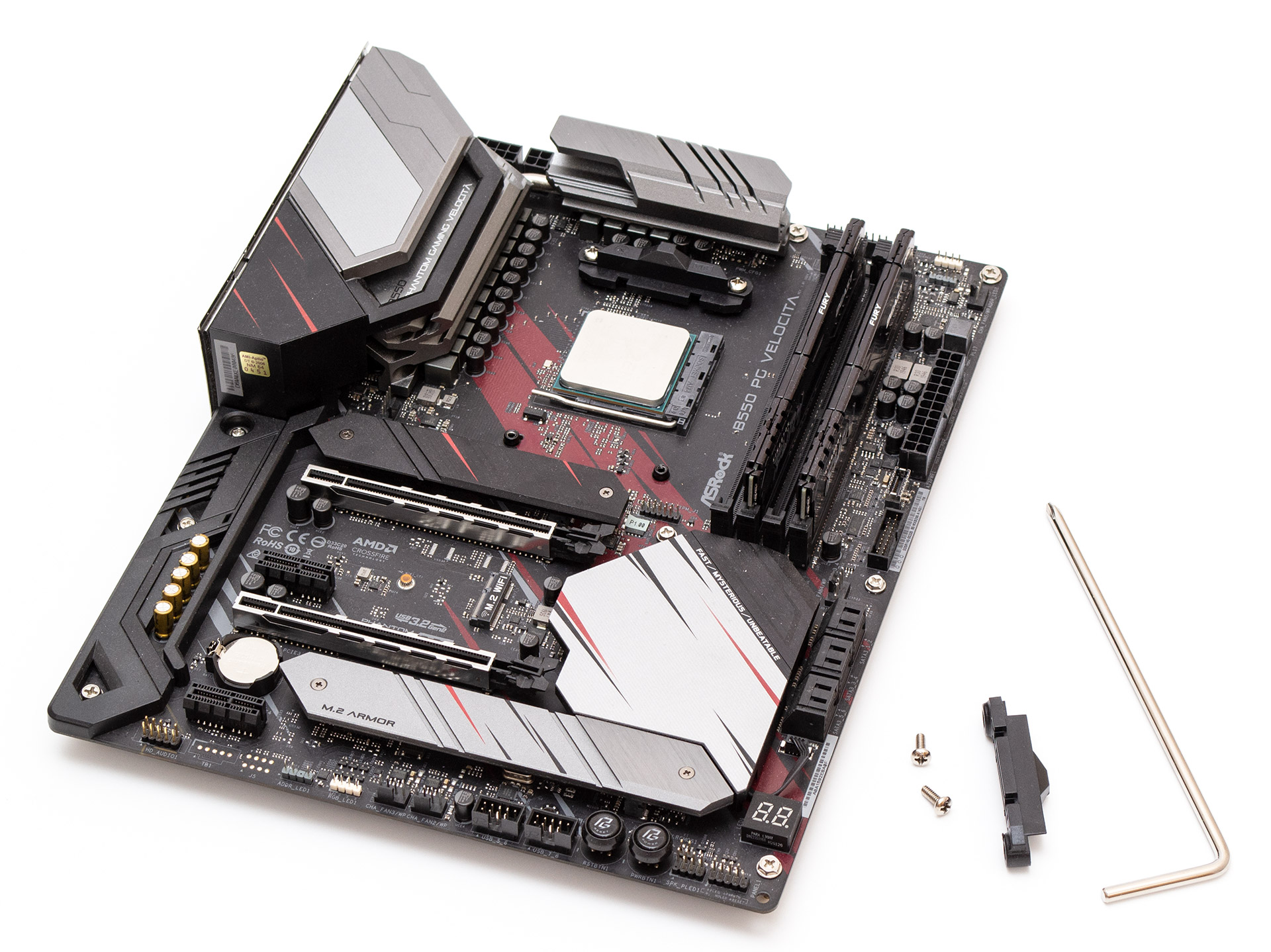

Для теста эффективности Noctua NH-D12L использовалась платформа AMD AM4 с процессором AMD Ryzen 9 3900X. Креплениями поддерживаются только современные разъемы процессоров, для устаревших вариантов придется приобрести отдельные комплекты. До установки системы охлаждения с материнской платы нужно будет снять стоковые пластиковые колодки фиксаторов, выкрутив по два винта с каждой.

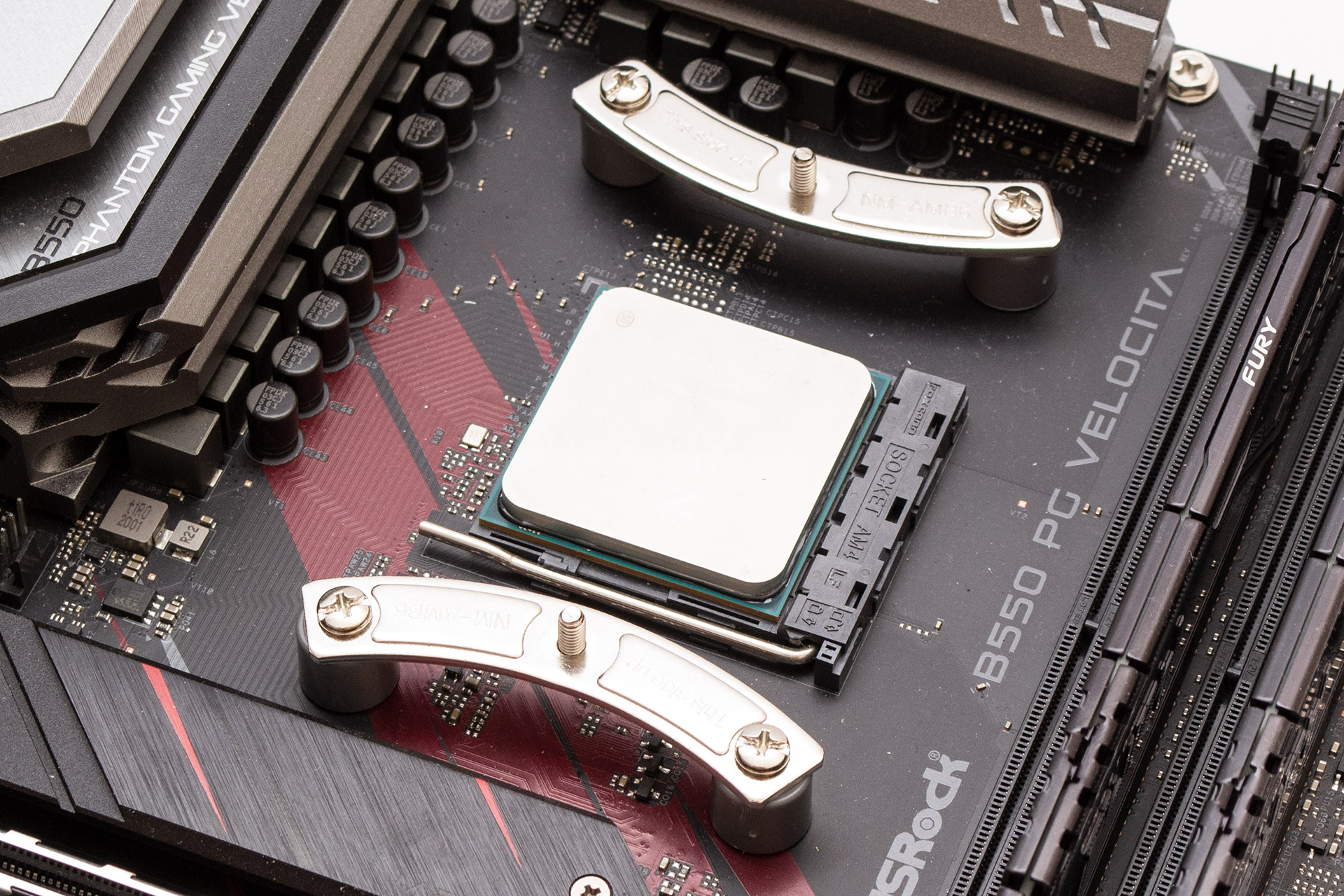

Далее на отверстия устанавливаются пластиковые опоры серого цвета, на них накладываются крепежные лапы и каждая из них фиксируется двумя длинными винтами.

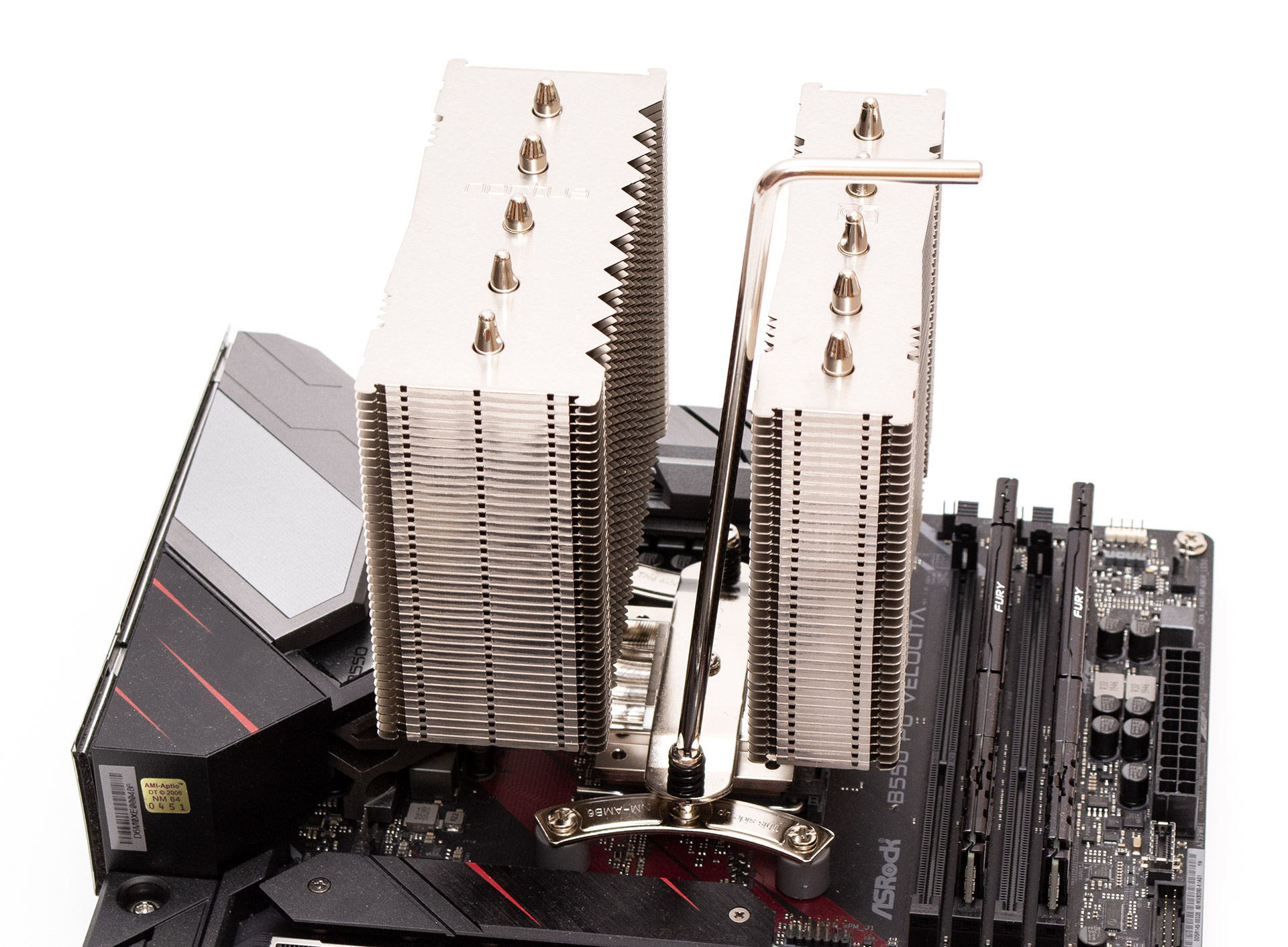

Далее наносим термопасту, ставим радиатор и притягиваем его двумя гайками на пружинах, подкручивая каждую из них поочередно на несколько оборотов для того, чтобы избежать перекоса.

Наконец, остается закрепить на место вентилятор и подключить его к питанию.

Так выглядит система с тыльной стороны:

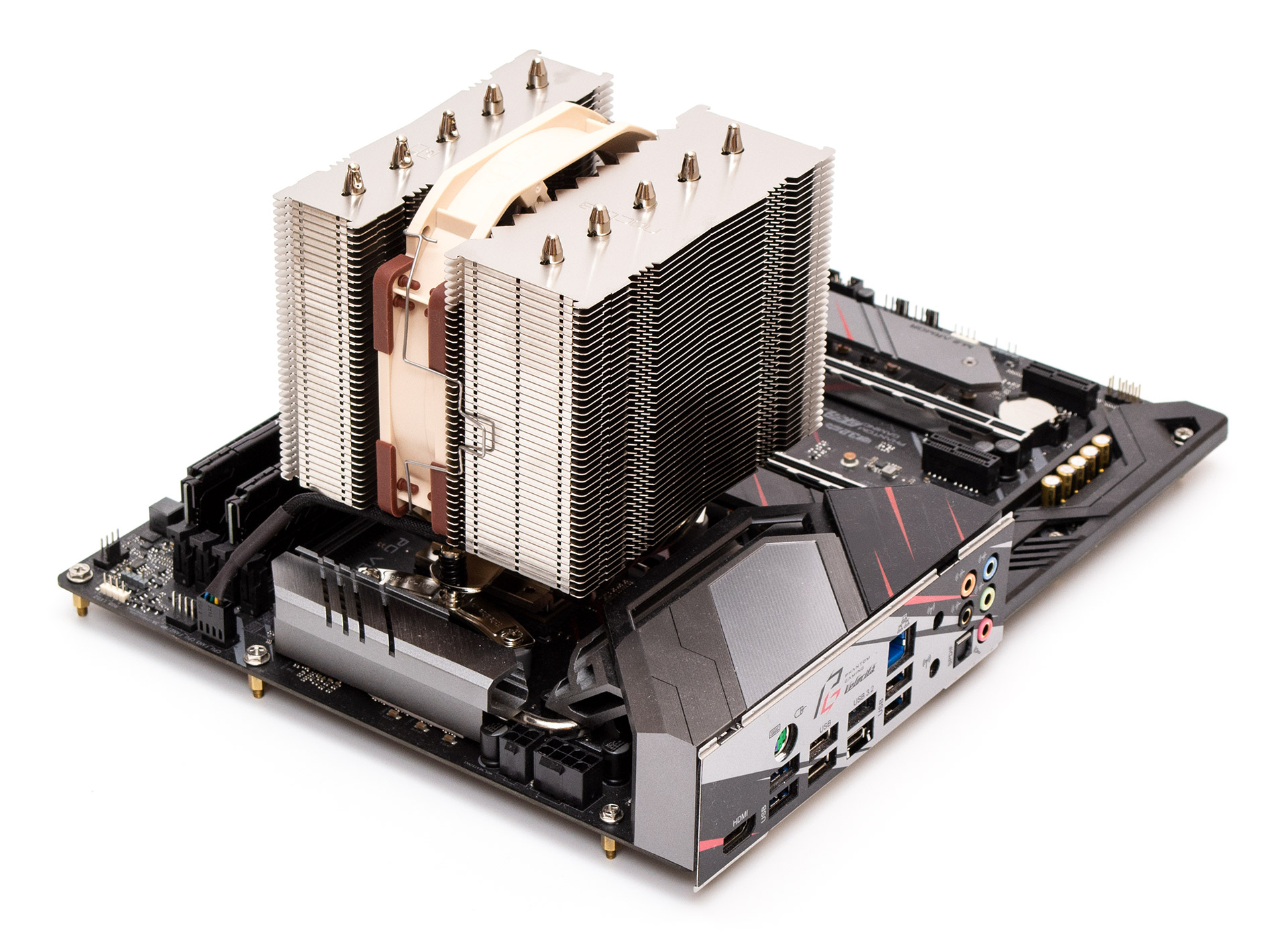

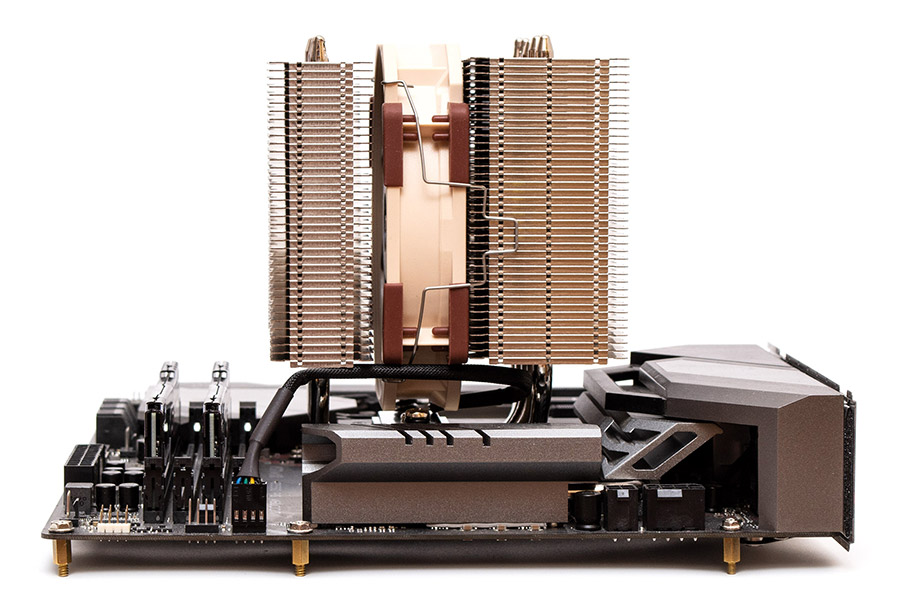

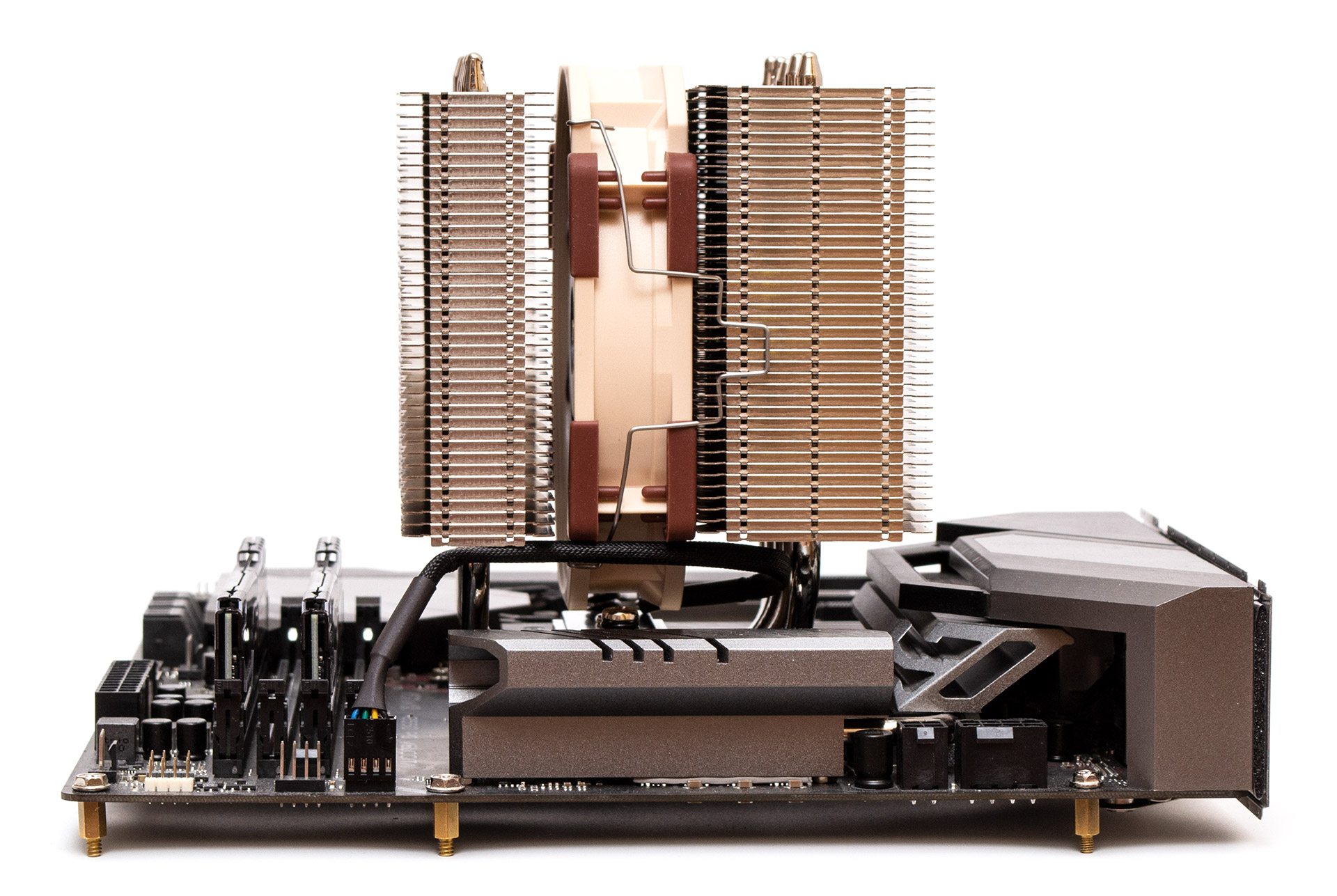

Радиатор оказывается достаточно близко к задней пластиковой накладке и элементам охлаждения питания платы.

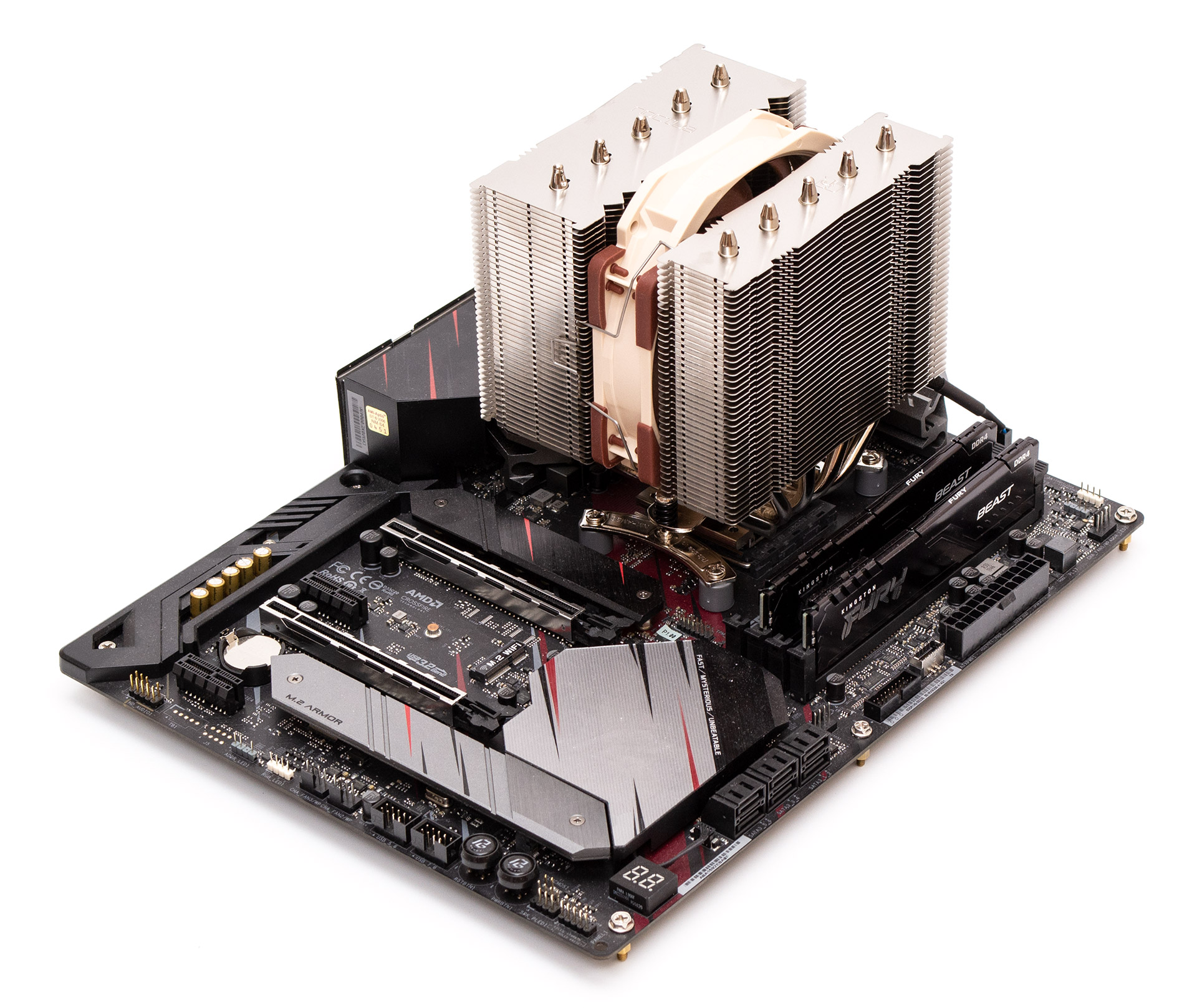

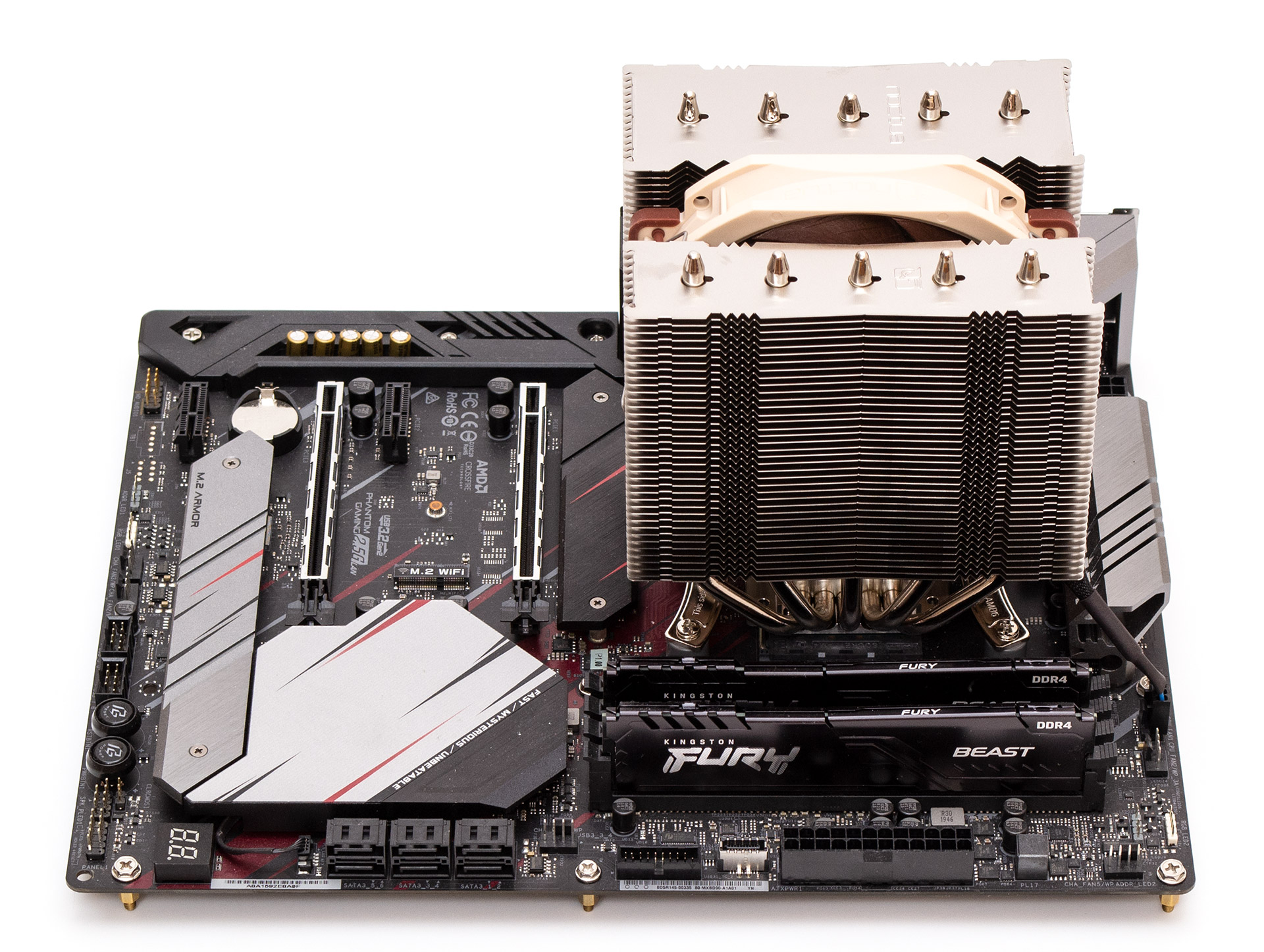

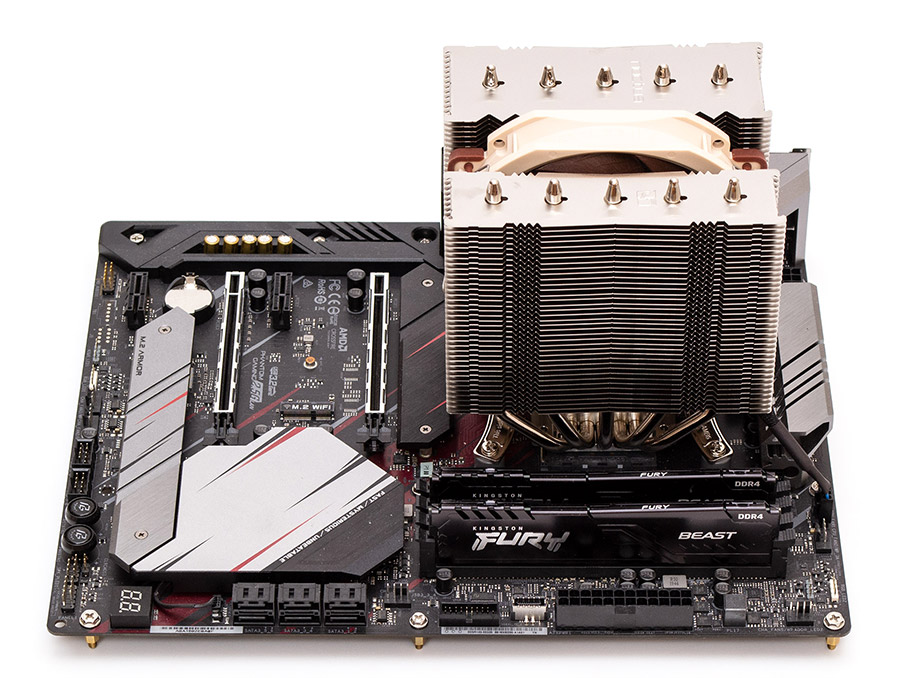

Никаких конфликтов с планками оперативной памяти нет.

Так же не будет проблем и с первым разъемом PCI-E. Кулер окажется близко к нему, но мешать не будет. Обратите внимание, что на данной материнской плате отсутствует первый разъем PCI-E.

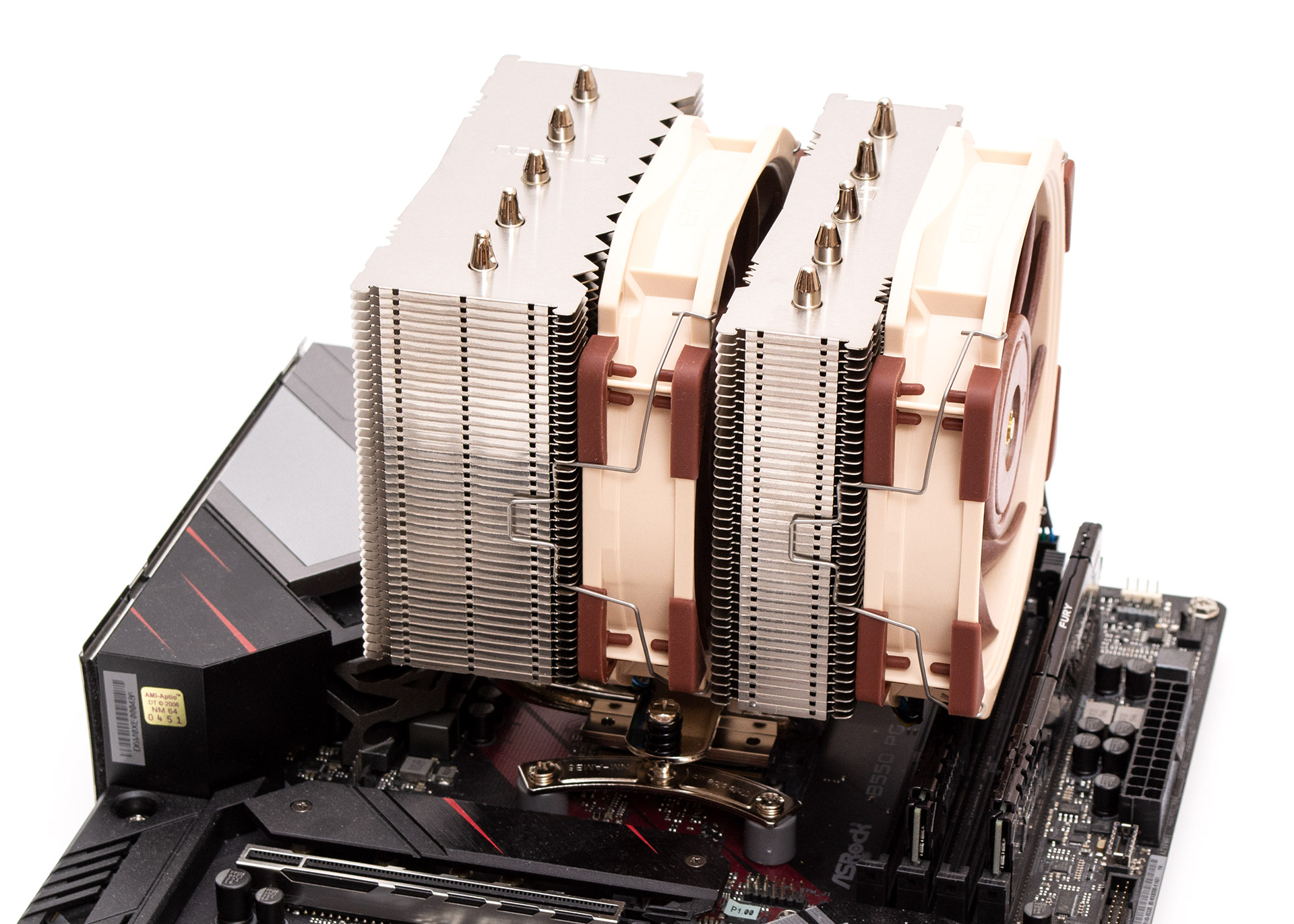

При установке дополнительного второго вентилятора впереди кулера первые три слота памяти от процессора оказываются накрытыми. Чтобы избежать подъема пропеллера вверх, высота планок памяти должна быть ниже 29 мм. В нашем случае кулер получил 3 мм излишней высоты и достиг 148 мм суммарно.

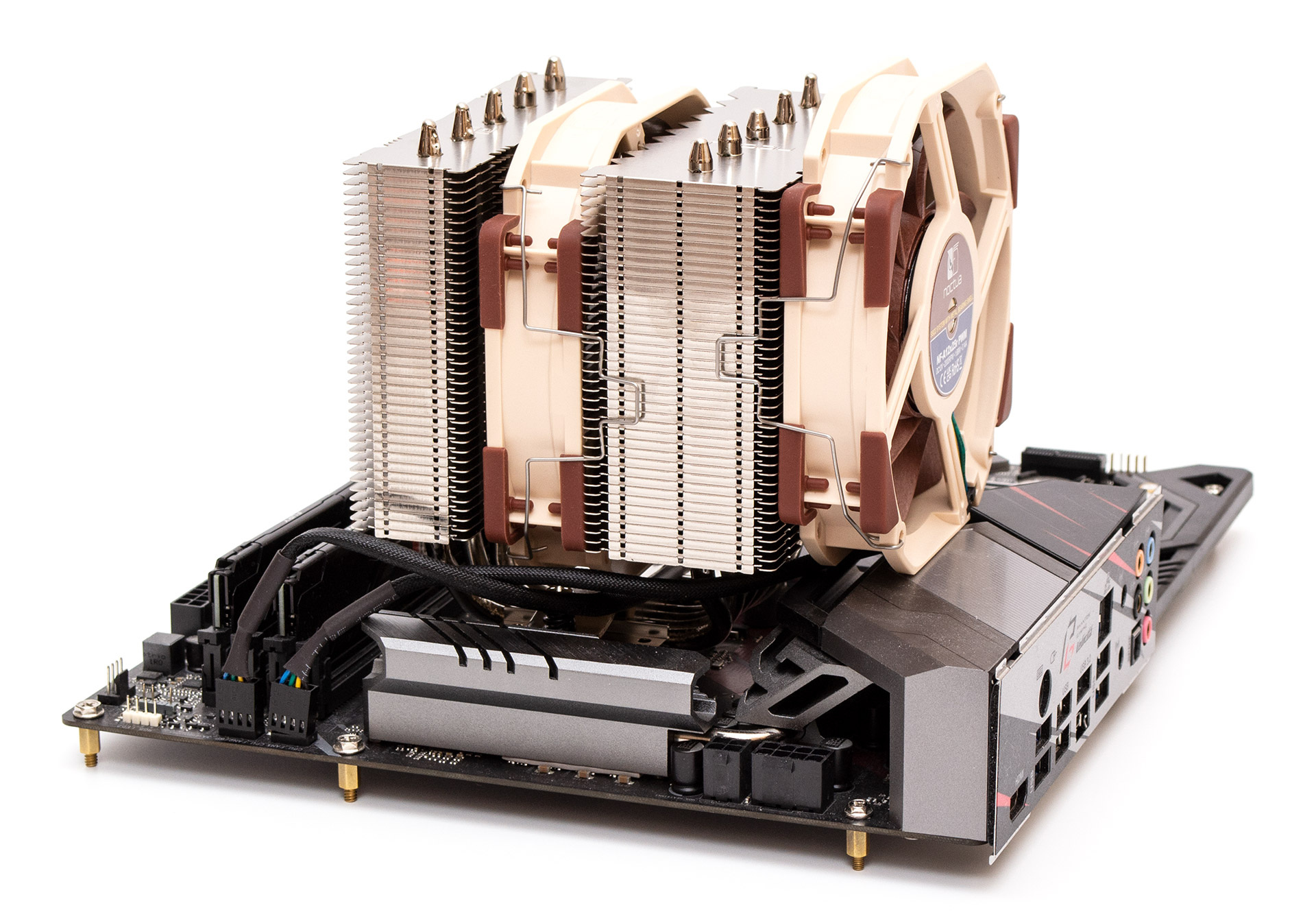

При установке дополнительного вентилятора сзади он конфликтовал с декоративной накладкой задней панели материнской платы. Пришлось приподнять его на 13 мм выше концов тепловых трубок. Общая высота системы достигла 158 мм.

Оттиск термопасты указывает на отличный, равномерный и крепкий прижим по всей плоскости подошвы кулера. Либо кривая подошвы идеально соответствует кривизне крышки процессора, либо подошва кулера на самом деле ровная.

Тестовый стенд

Для испытания эффективности кулера Noctua NH-D12L был использован стенд на базе платформы AMD AM4 в такой конфигурации:

• процессор: AMD Ryzen 9 3900X (3,8 @ 4,0 ГГц, 1,200 В);
• материнская плата: ASRock B550 PG Velocita (AMD B550);
• видеокарта: Gigabyte GeForce RTX 2060 Super WindForce OC 8G GV-N206SWF2OC-8GD (Nvidia GeForce RTX 2060);
• память: Kingston Fury Beast KF432C16BBK2/16 (2x8 ГБ, DDR4-3200, 16-18-18-36-74 1Т, 1,35В);
• SSD-накопитель: ADATA S511 120GB (120 ГБ, SATA 6Gb/s);
• блок питания: be quiet! Dark Power 12850W (850 Вт);
• контроллер вентилятора: Noctua NA-FC1;
• термопаста: Noctua NT-H2.

Испытание систем охлаждения проводилось на открытом стенде в горизонтальной ориентации материнской платы при постоянной температуре 29 градусов Цельсия в помещении. Для прогрева центрального процессора применялся стресс-тест CPUID PowerMAX версии 1.00.1 с инструкциями AVX в течение 10 минут. Минимальная температура измерялась через десять минут простоя системы без нагрузки. На графике показано максимальное значение температуры среди всех ядер. Для мониторинга температуры процессора использована программа HWMonitor версии 1.45.0.

Для измерения уровня громкости использован шумомер UNI-T UT352. Все замеры произведены в тихом помещении без лишних источников шума. Шумомер был расположен в 10 мм от передней части подшипника системы охлаждения, ориентированной на пользователя и установленной на материнскую плату. Уровень фонового шума составлял 33 дБ(А).

Эффективность системы охлаждения Noctua NH-D12L сравнивалась с двухсекционным воздушным охладителем Noctua NH-D15S с одним стоковым вентилятором и вторым дополнительным пропеллером Noctua NF-A15 PWM, максимальная скорость которого составляет 1200 об/мин. Noctua NH-D12L испытывался как с одним стоковым вентилятором, расположенным посередине между секциями, так и со вторым дополнительным пропеллером из комплекта Noctua NF-A12x25r, установленным сначала позади радиатора в направлении на выдув из него, а затем — впереди него на вдув.

Результаты испытаний

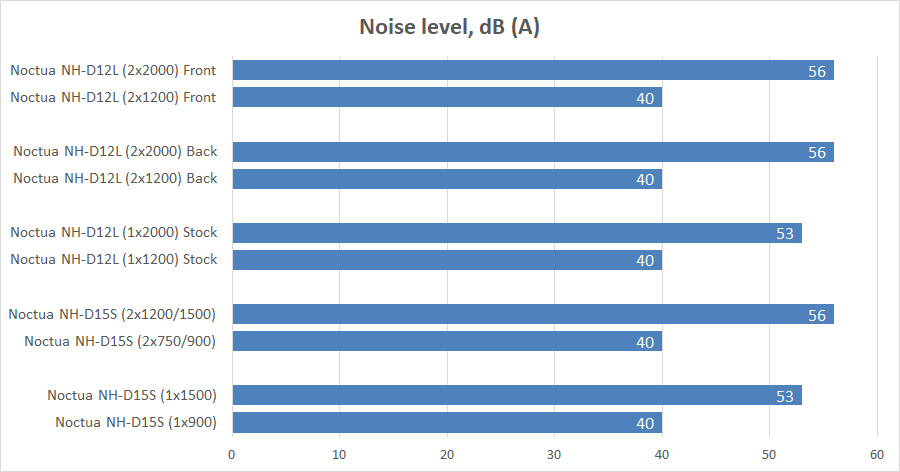

Системы охлаждения сравнивались по соотношению общей эффективности к уровню шума. Для Noctua NH-D12L с одним вентилятором на максимальных оборотах уровень шума составил 53 дБ(А), а с двумя – 56 дБ(А). Noctua NH-D15S имеет одинаковые показатели — с одним стоковым пропеллером на максимуме уровень шума равен 53 дБ(А), а с двумя также 56 дБ(А). На условно бесшумном уровне в 40 дБ (А) Noctua NH-D12L как с одним, так и двумя вентиляторами работает на скорости 1200 об/мин. При том же уровне шума Noctua NH-D15S с одним стоковым пропеллером выдает 900 об/мин, а с двумя – 750 и 900 об/мин соответственно.

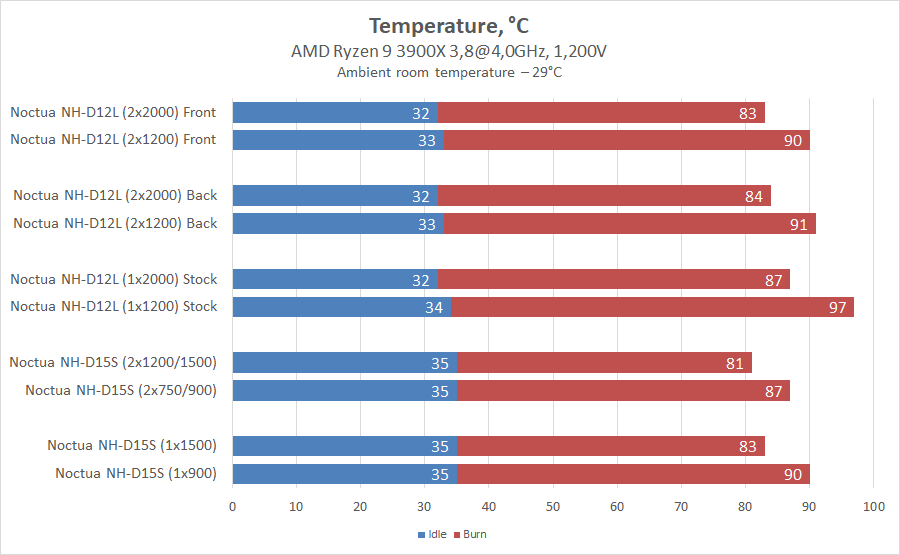

Теперь взглянем на графики температур для каждого уровня шума.

Из теплового испытания можно сделать несколько интересных выводов. В первом варианте с одним вентилятором и с одинаковым уровнем шума Noctua NH-D12L уступает Noctua NH-D15S 4 градуса на максимальной скорости и 7 градусов в тихом режиме. Достичь полного паритета Noctua NH-D12L помогает только установка впереди дополнительного вентилятора. Кстати, второй вентилятор впереди показывает на 1 градус лучше результат, чем если устанавливать его сзади на вытяжку. Если сравнивать с Noctua NH-D15S со вторым вентилятором, то разница температур снова станет в ее пользу в пределах 2–3 градусов. В целом результаты неплохие. Но следует помнить, что основное преимущество Noctua NH-D12L — компактность, которая исчезает после установки второго вентилятора, накрывающего собой слоты памяти и увеличивающего высоту кулера. И еще одно интересное наблюдение: фактическая мощность охлаждения Noctua NH-D12L находится на уровне Noctua NH-U12S redux, который недавно был у нас на тесте и считается бюджетным решением. Хотя последний действительно работает с немного большим уровнем шума, и выше на 13 мм чем NH-D12L.

Выводы

Кулер Noctua NH-D12L является одной из самых компактных вертикальных двухсекционных охлаждающих систем, доступных сегодня в продаже. Он обладает симпатичным внешним видом, высокой совместимостью с другими компонентами системы и элементами материнской платы. При этом общая эффективность кулера в стоковом варианте достаточна для рассеивания более 200 Вт тепловой энергии и находится на уровне Noctua NH-U12S redux с немного пониженным шумом. А второй вентилятор позволяет достичь и сравниться с мощностью охлаждения Noctua NH-D15S в стоке. Но общая целесообразность использования дополнительного пропеллера зависит от высоты планок оперативной памяти и ограничения по высоте кулера в конкретном корпусе, где планируется установка.

Существенных и видимых недостатков Noctua NH-D12L нет. Кто-то может отметить высокую цену продукта, но в этом случае за качество приходится платить и это не будут напрасно потрачены деньги.

Компактные размеры, высокое качество, низкий уровень шума при достаточной эффективности, легкость и удобство монтажа, исчерпывающий комплект поставки, шестилетняя гарантия и безвозмездная поддержка от производителя крепежей для новых процессорных разъемов являются традиционными преимуществами этого продукта австрийской инженерии. Noctua NH-D12L является бескомпромиссным выбором для тех, кто нуждается в системе охлаждения в узкий корпус, где не помещаются по высоте стандартные кулеры башенного типа.
