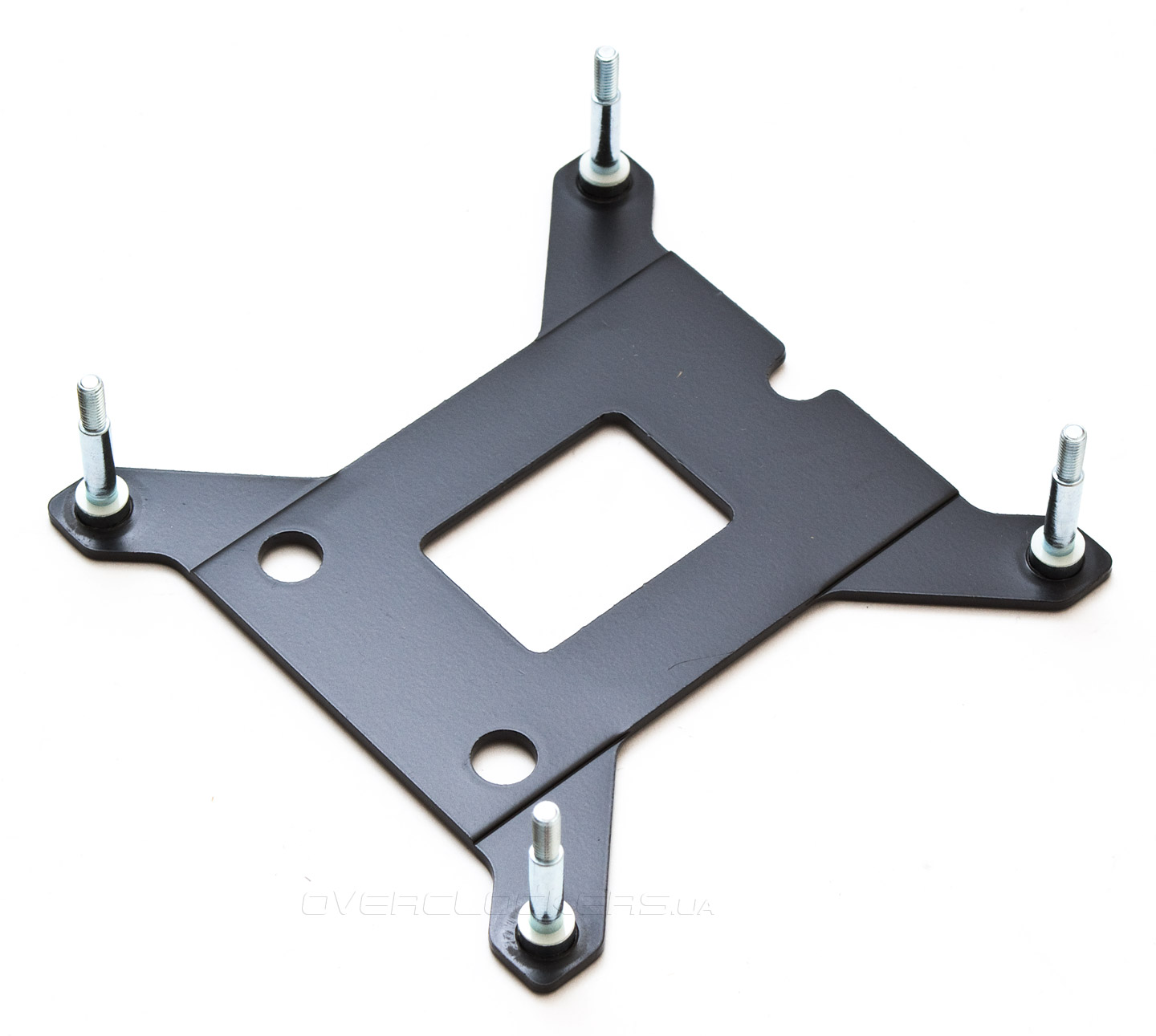

По многочисленным просьбам читателей, для монтажа и теста системы охлаждения Noctua NH-D15S будут использованы два современных процессорных разъема — Intel LGA1155 и LGA2011, чтобы проверить, если ли разница в эффективности кулеров, в зависимости от количества задействованных тепловых трубок. Начнем с Intel LGA1155. Нам понадобится усилительная пластина, на которой уже есть крепежные шпильки, проложенные резиновыми кольцами у основания, чтобы исключить возможность короткого замыкания при контакте с поверхностью материнской платы.

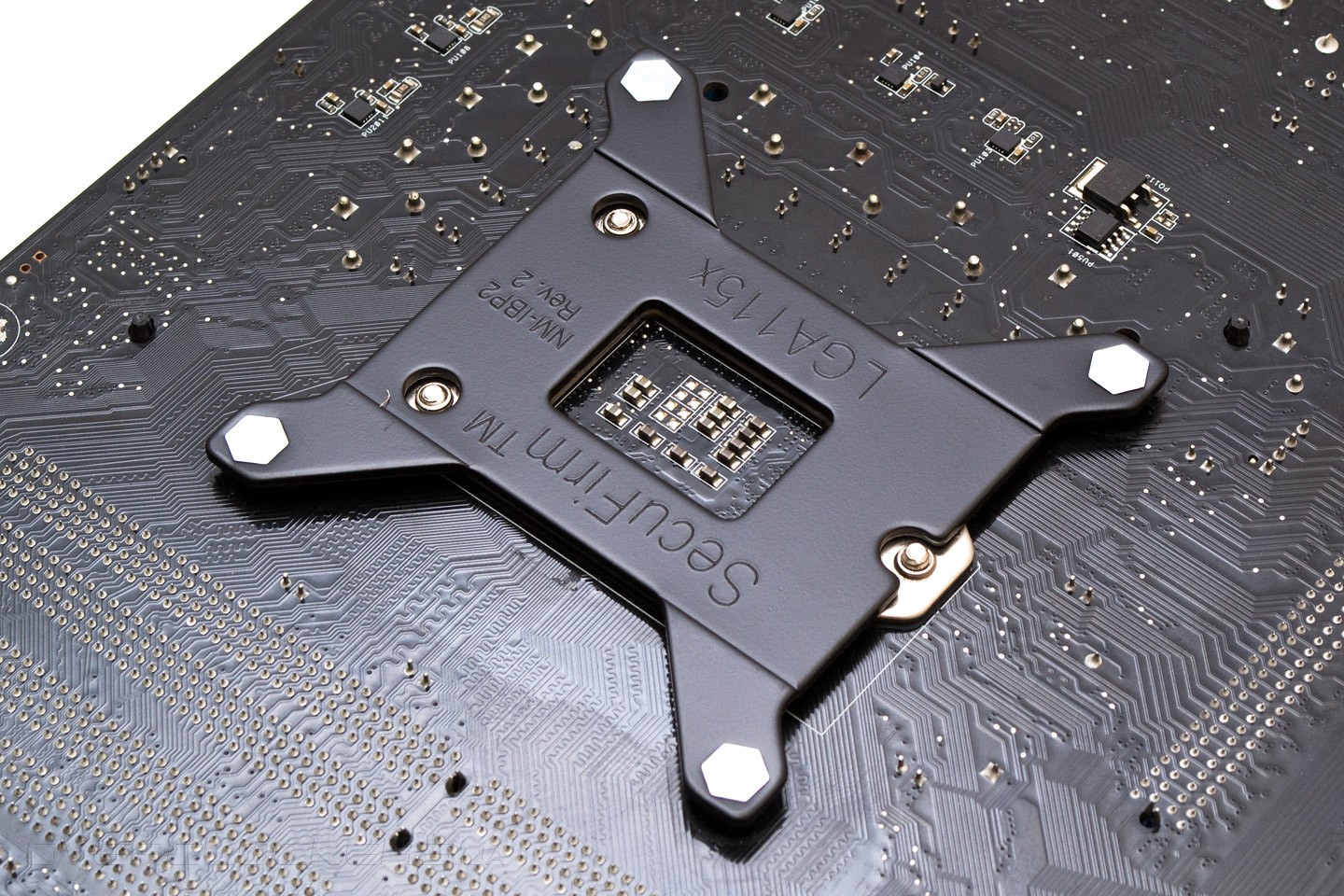

Вставляем усилительную пластину в соответствующие отверстия на обратной стороне материнской платы. В данном случае для нее возможна только одна ориентация.

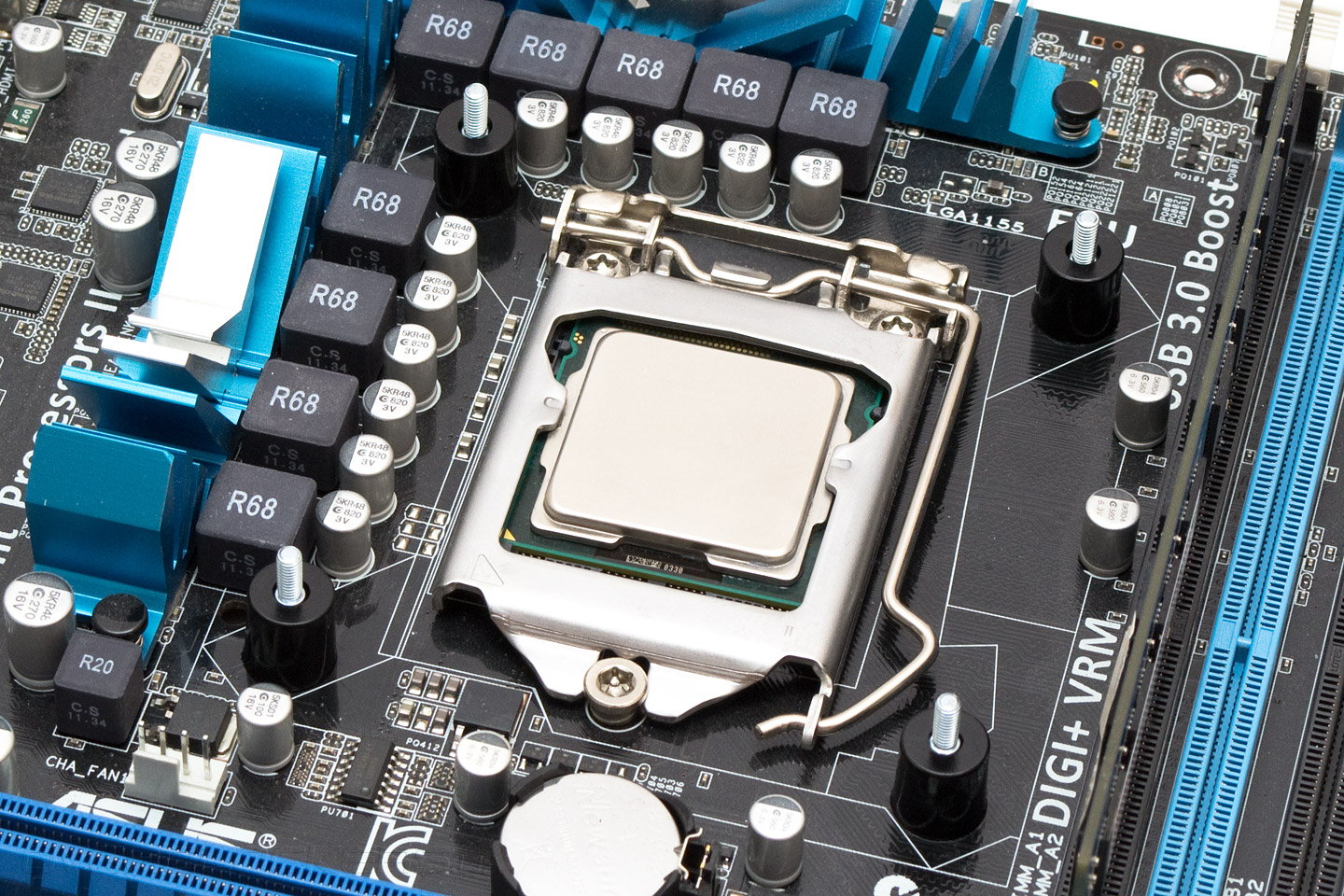

Надеваем на шпильки пластмассовые стойки, выполняющие роль подставок под крепежные лапы.

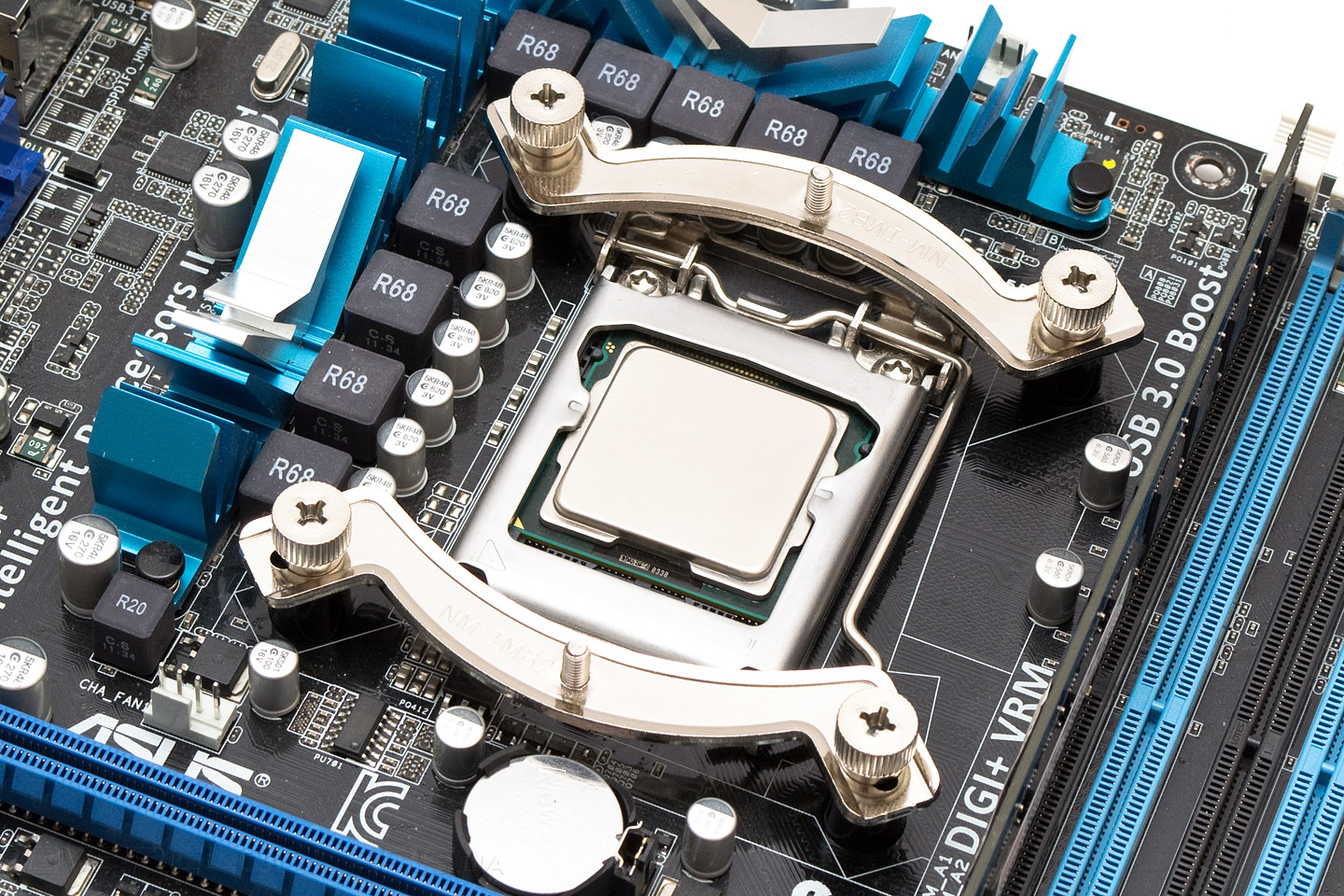

Укладываем крепежные лапы, следя за тем, чтобы они попали на шпильки правильными (средними из трех) отверстиями, и завинчиваем их с помощью гаек. Гайки проще наживлять вручную и лишь в конце дотянуть отверткой для надежности, хотя это и не обязательно.

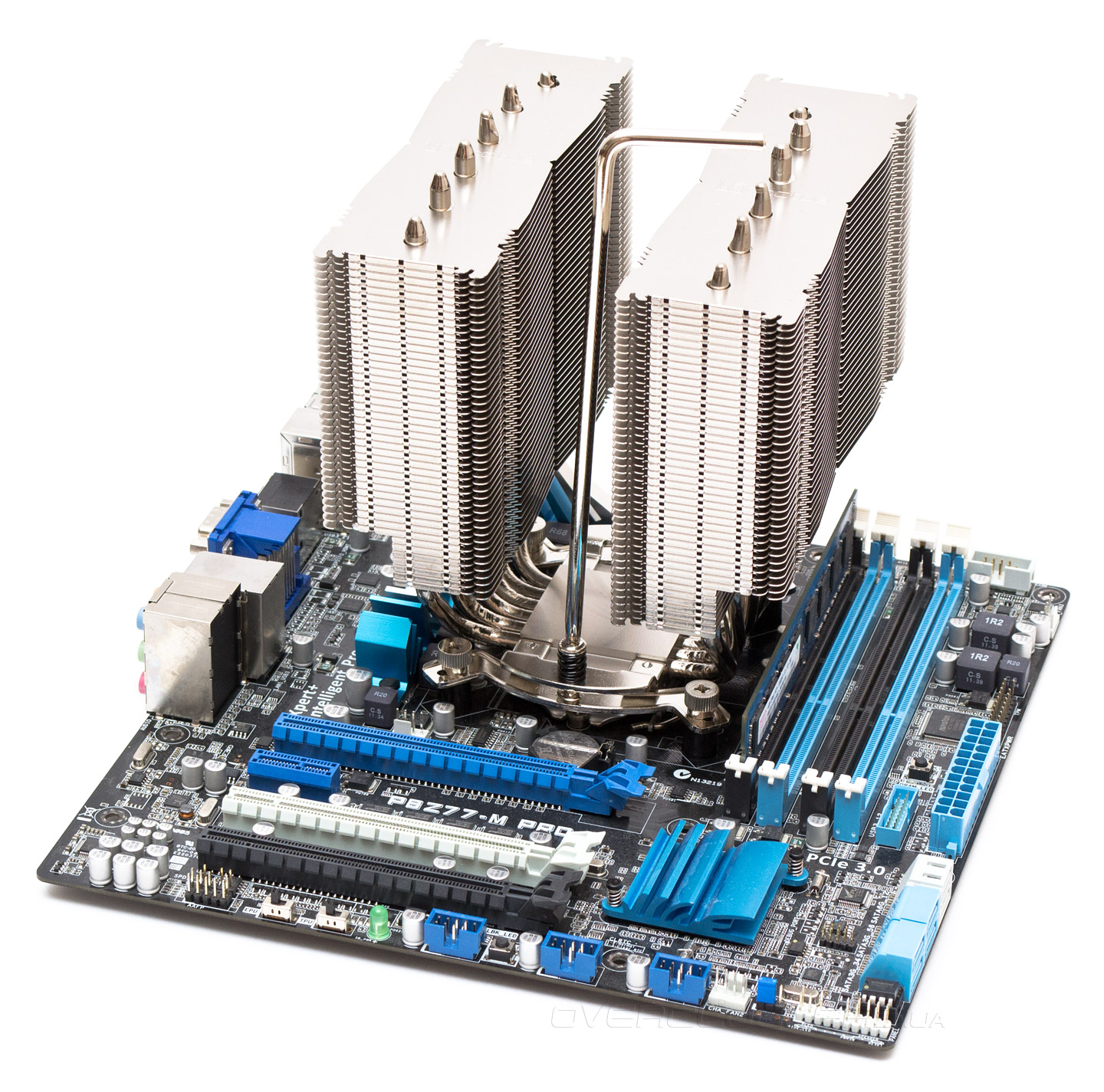

Затем на процессор наносим термоинтерфейс, и ставим радиатор, закручивая поочередно два подпружиненных крепежных винта с помощью комплектной отвертки. Следим за тем, чтобы укороченная часть кулера находилась со стороны слота расширения PCI.

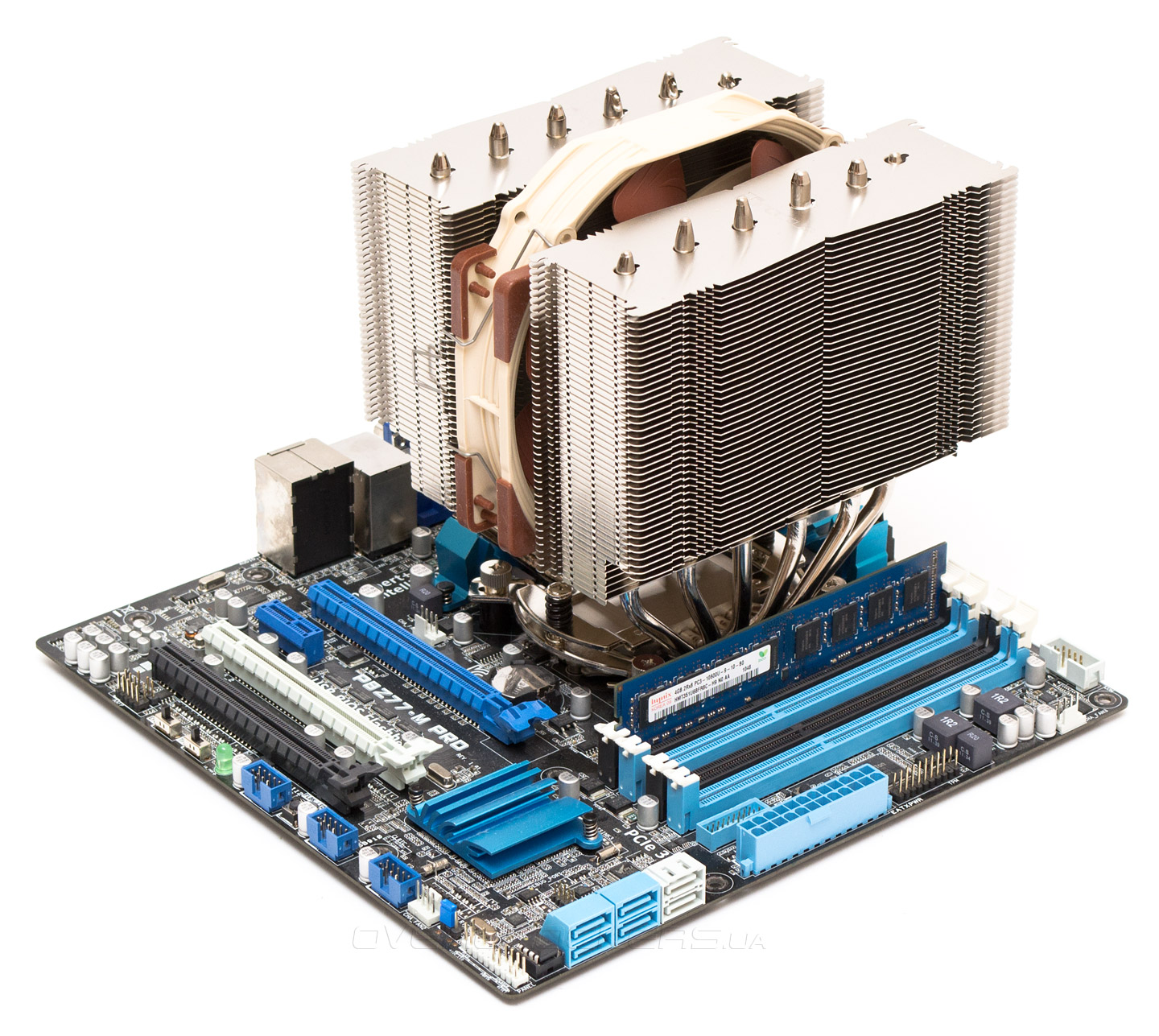

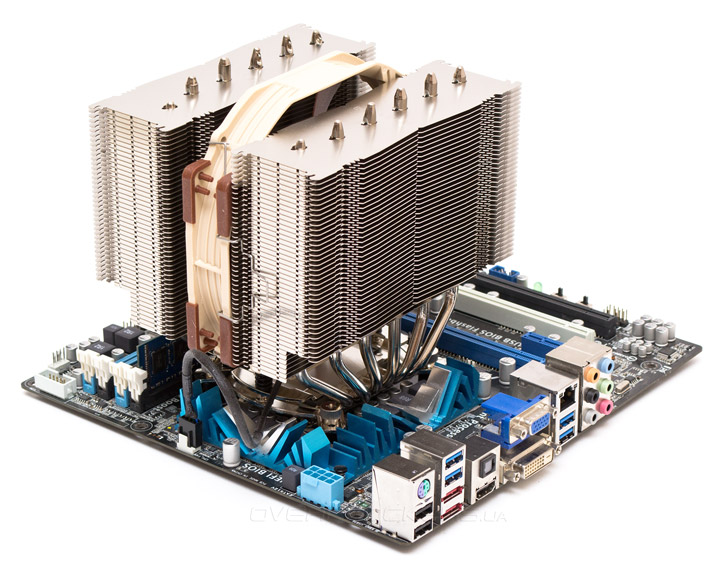

В завершение установки закрепляем вентилятор на кулере при помощи комплектных проволочных скоб.

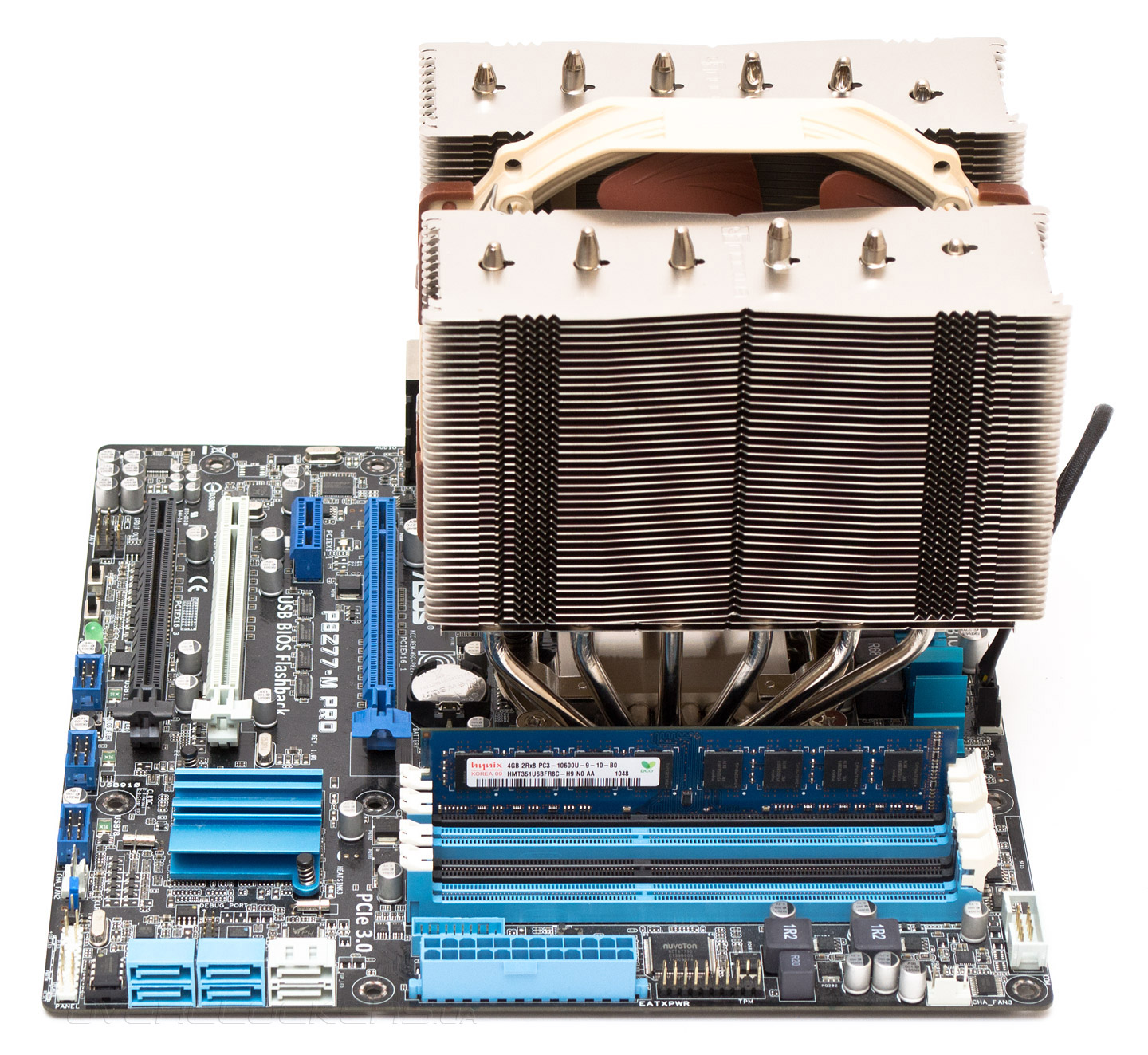

Кулер занимает довольно много места на материнской плате. В тесном корпусе дотянутся до некоторых разъемов будет сложно. Даже закрутить верхний крепежный винт посередине платы может быть проблематично.
Первый слот расширения PCI остается открытым, как и было задумано разработчиками кулера. Noctua NH-D15 этот слот бы закрывал.

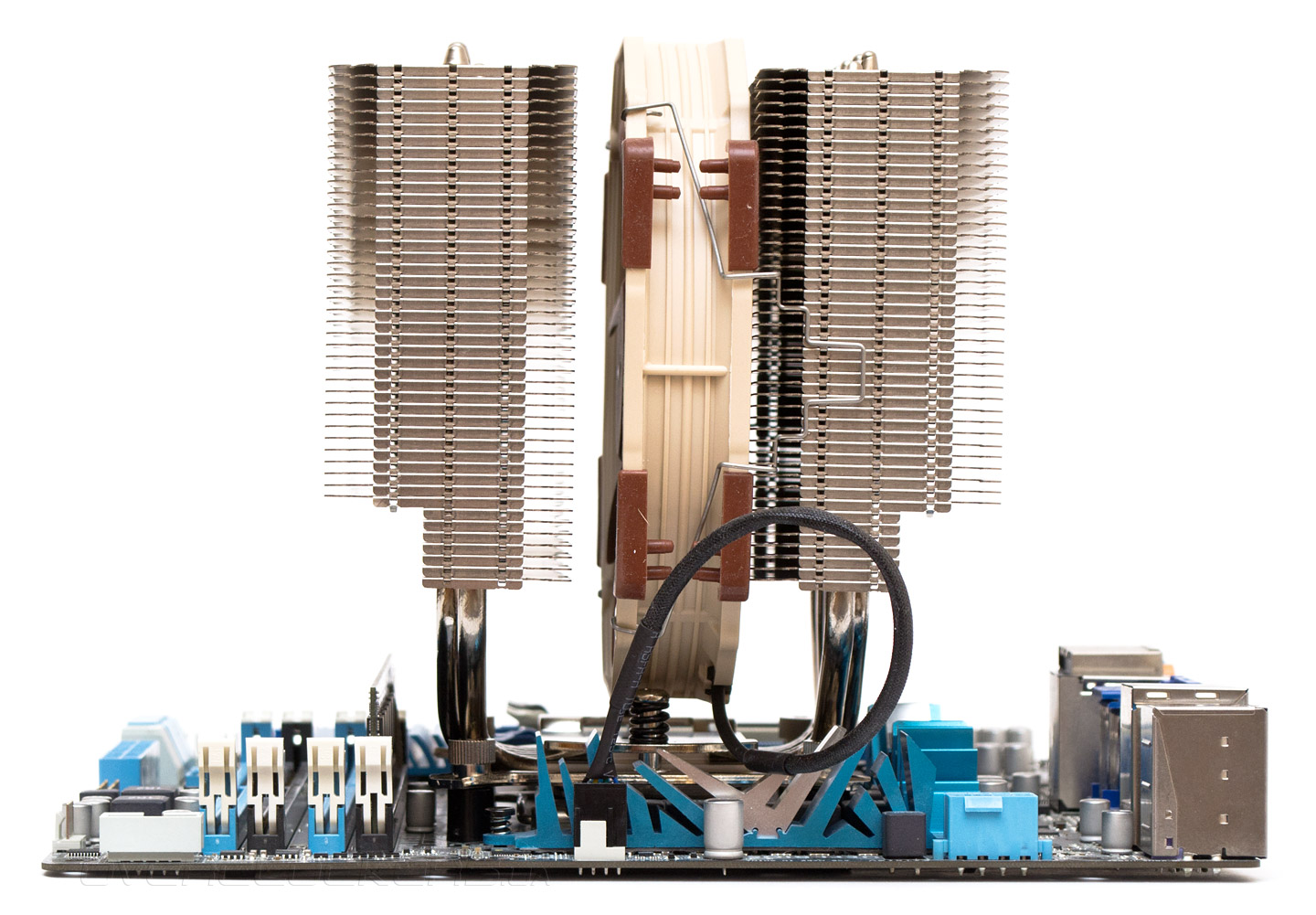

Третий и четвертый слот оперативной памяти остается открытым, поскольку им не мешает передний вентилятор. Для первого и второго слота ограничения по высоте составляют 65 мм, причем в отдельных случаях память придется устанавливать до монтажа кулера.

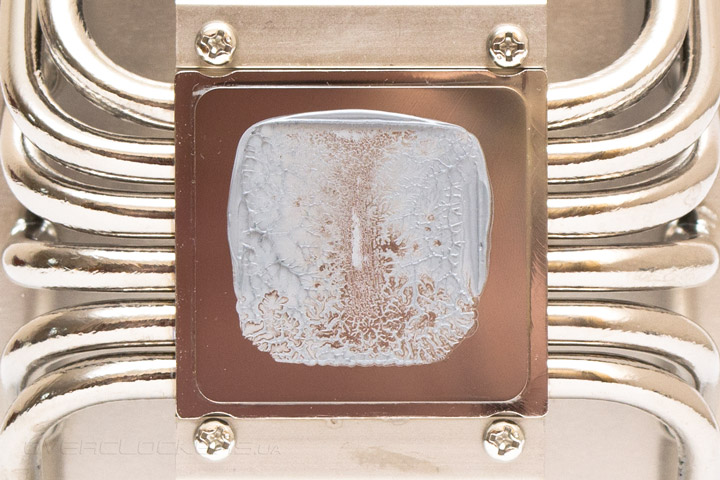

Отпечаток термоинтерфейса получился весьма качественным и свидетельствует о высокой силе прижима и хорошем контакте основания кулера и теплораспределительной крышки процессора.

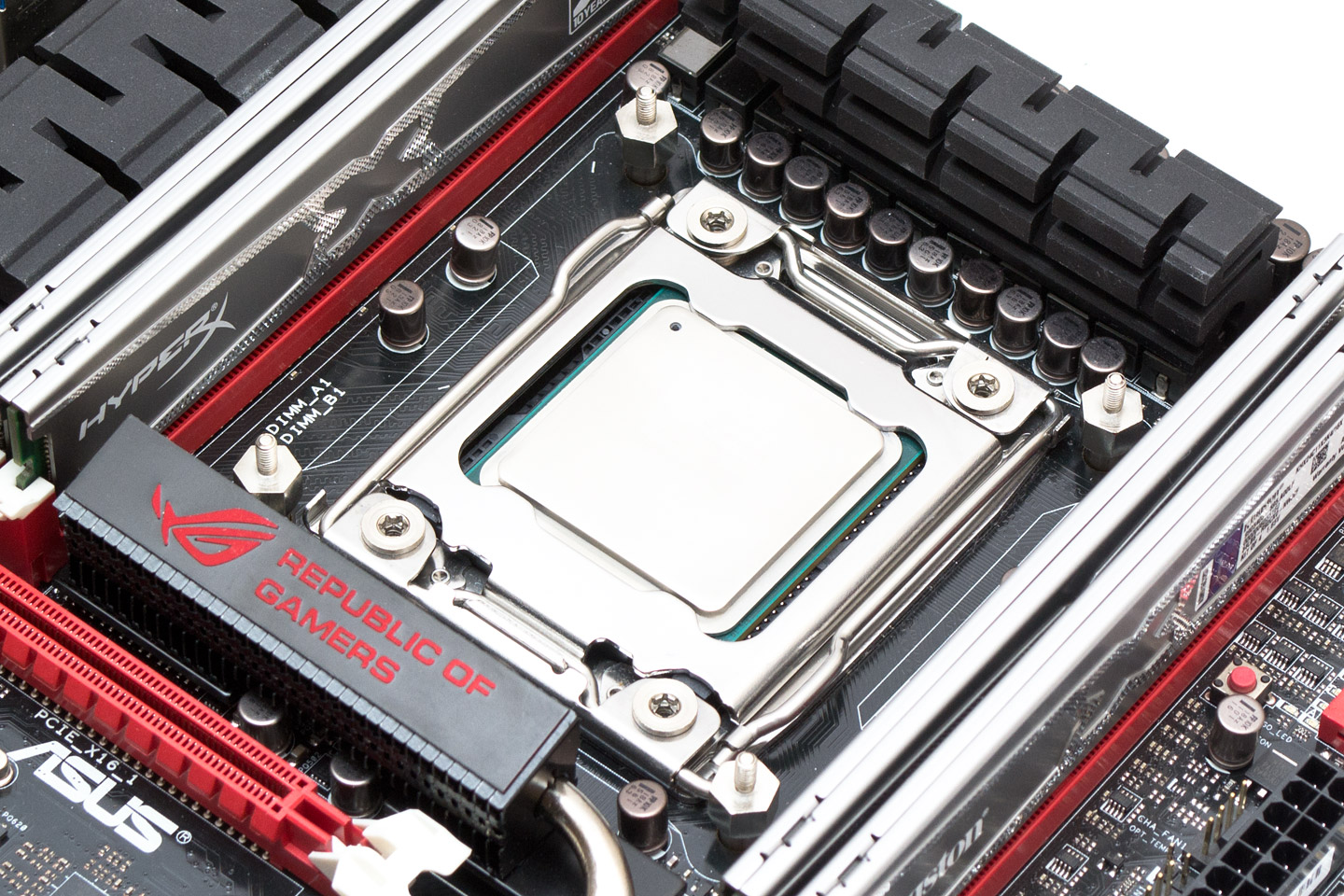

Теперь рассмотрим процесс монтажа кулера на LGA2011. Здесь все происходит еще проще. Сначала установим крепежные шпильки в соответствующие отверстия с резьбой на сокете.

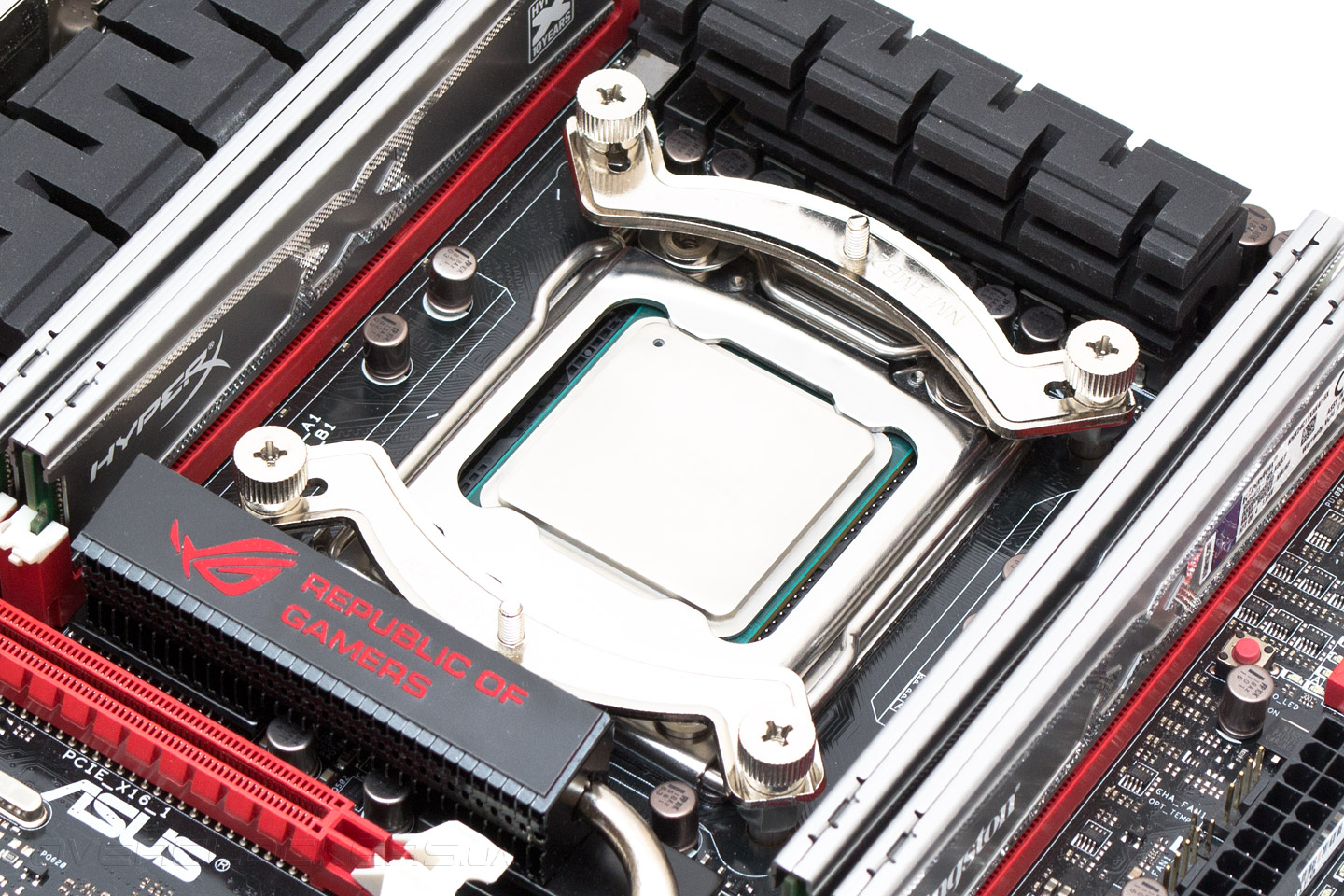

Установим на шпильки крепежные лапы (самыми дальними отверстиями) и зафиксируем их с помощью гаек.

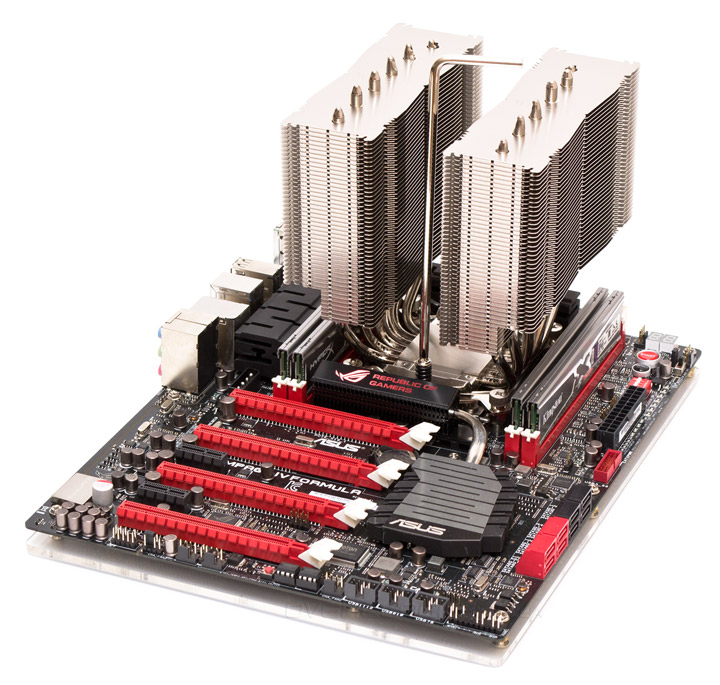

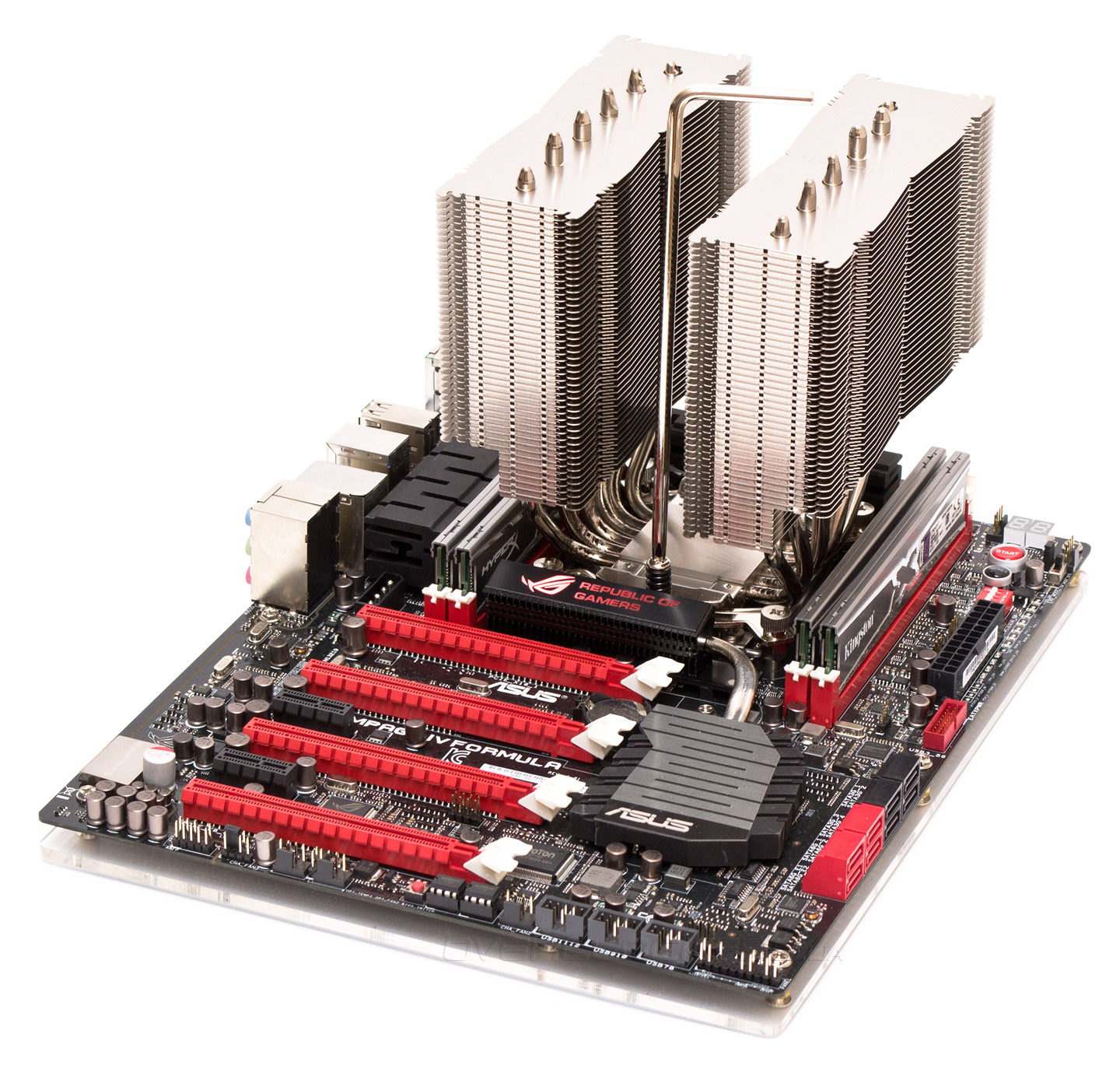

Затем на процессор наносим термоинтерфейс, и ставим радиатор, закручивая поочередно два подпружиненных крепежных винта с помощью комплектной отвертки. Следим за тем, чтобы укороченная часть кулера находилась со стороны слота расширения PCI.
Устанавливаем вентилятор и подключаем его к питанию.

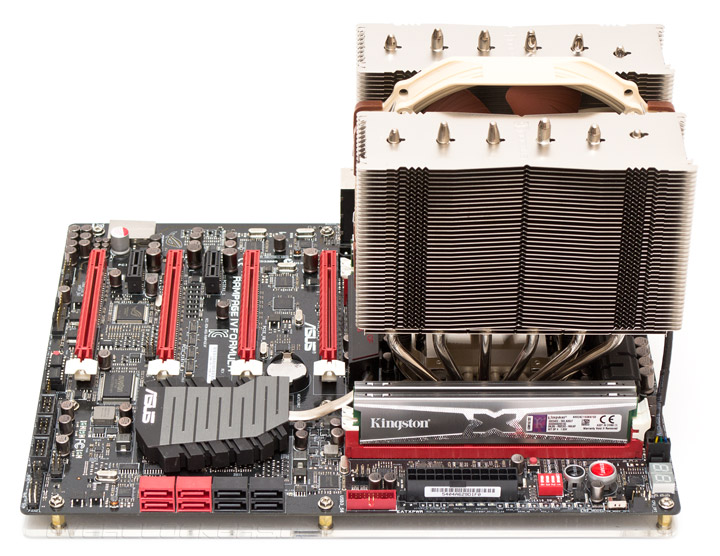

Даже на АТХ-плате кулер занимает много места.

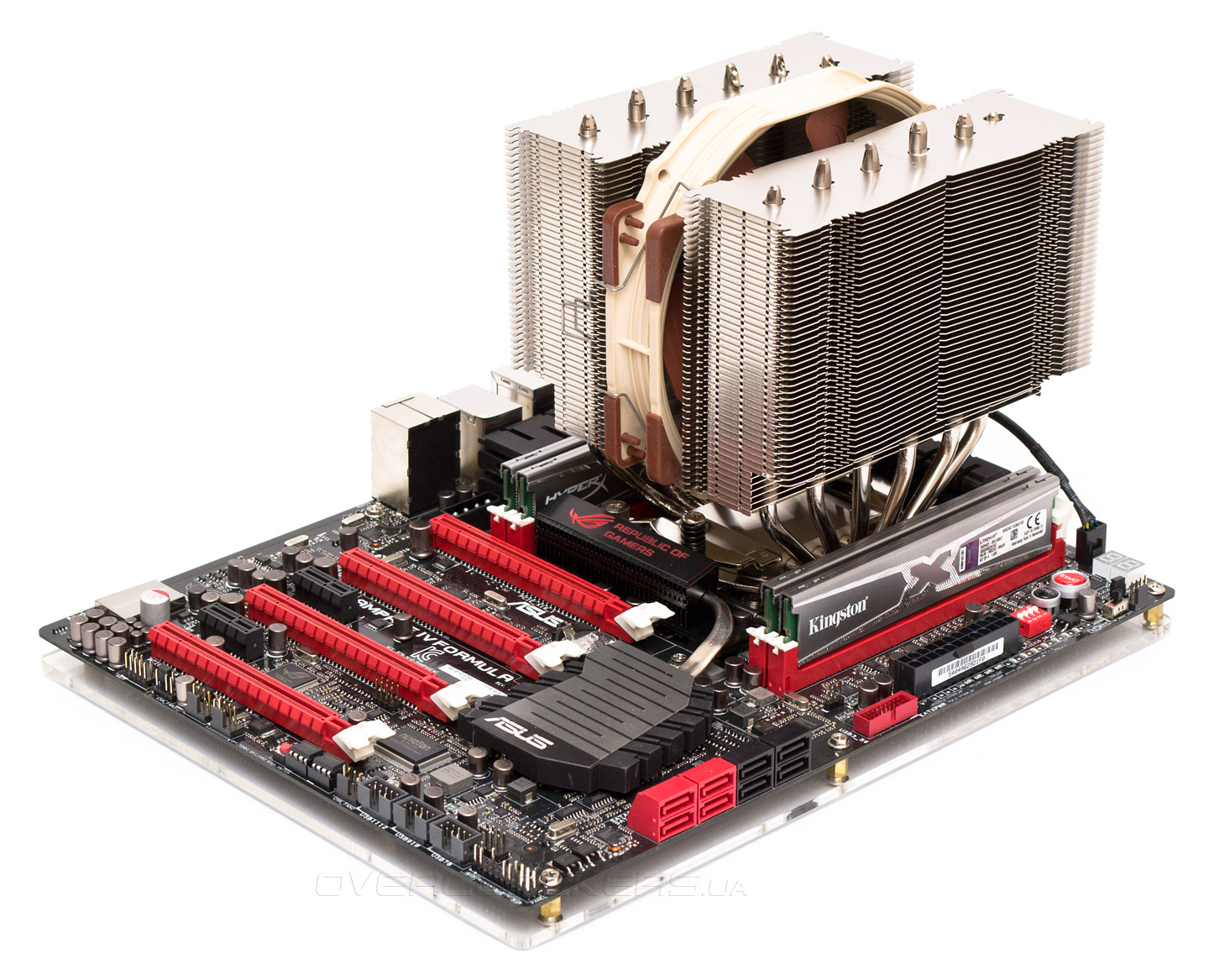

Первый слот PCI все еще свободен.

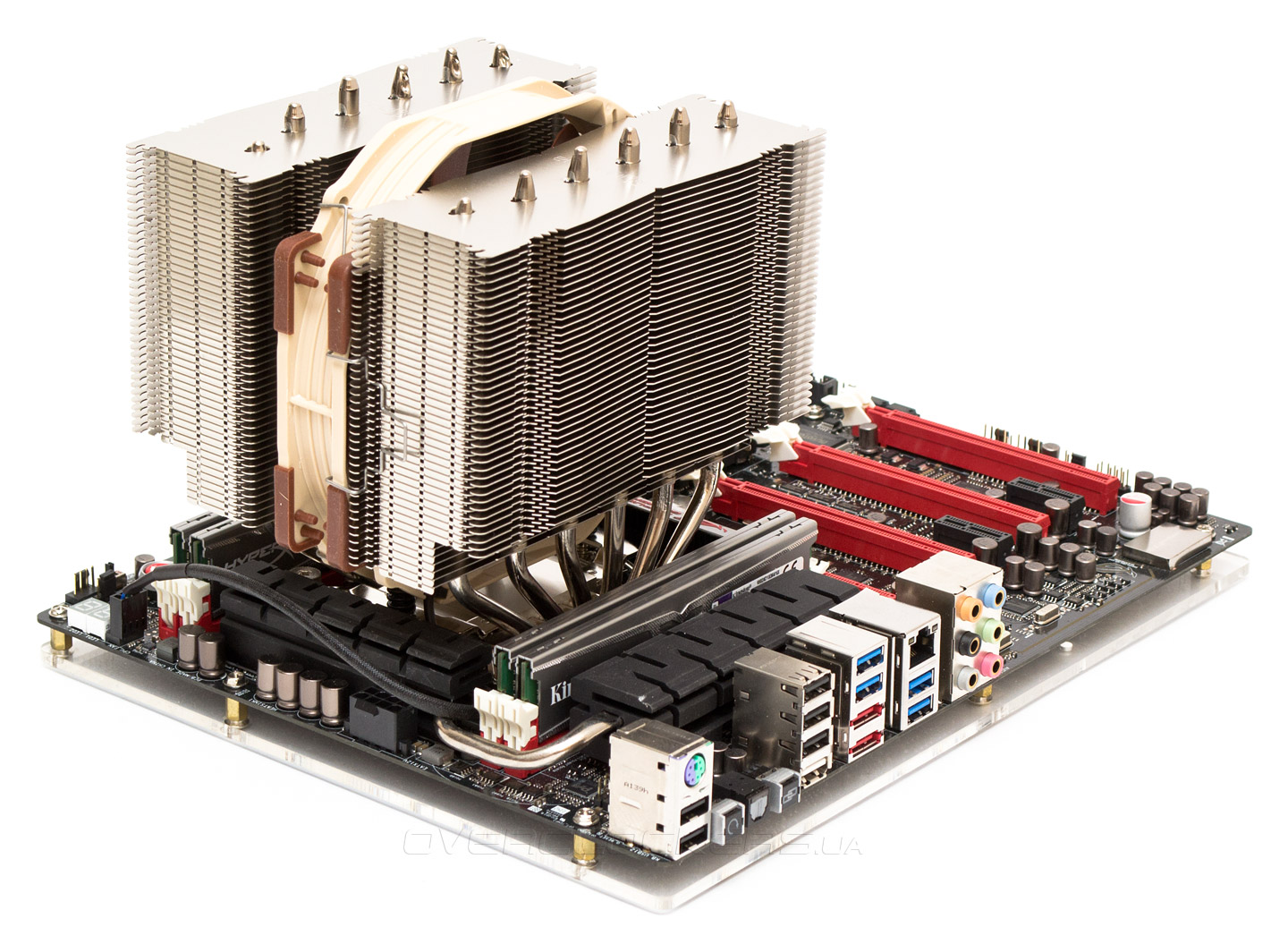

Габариты радиатора на пару миллиметров выходят за пределы верхней плоскости материнской платы.

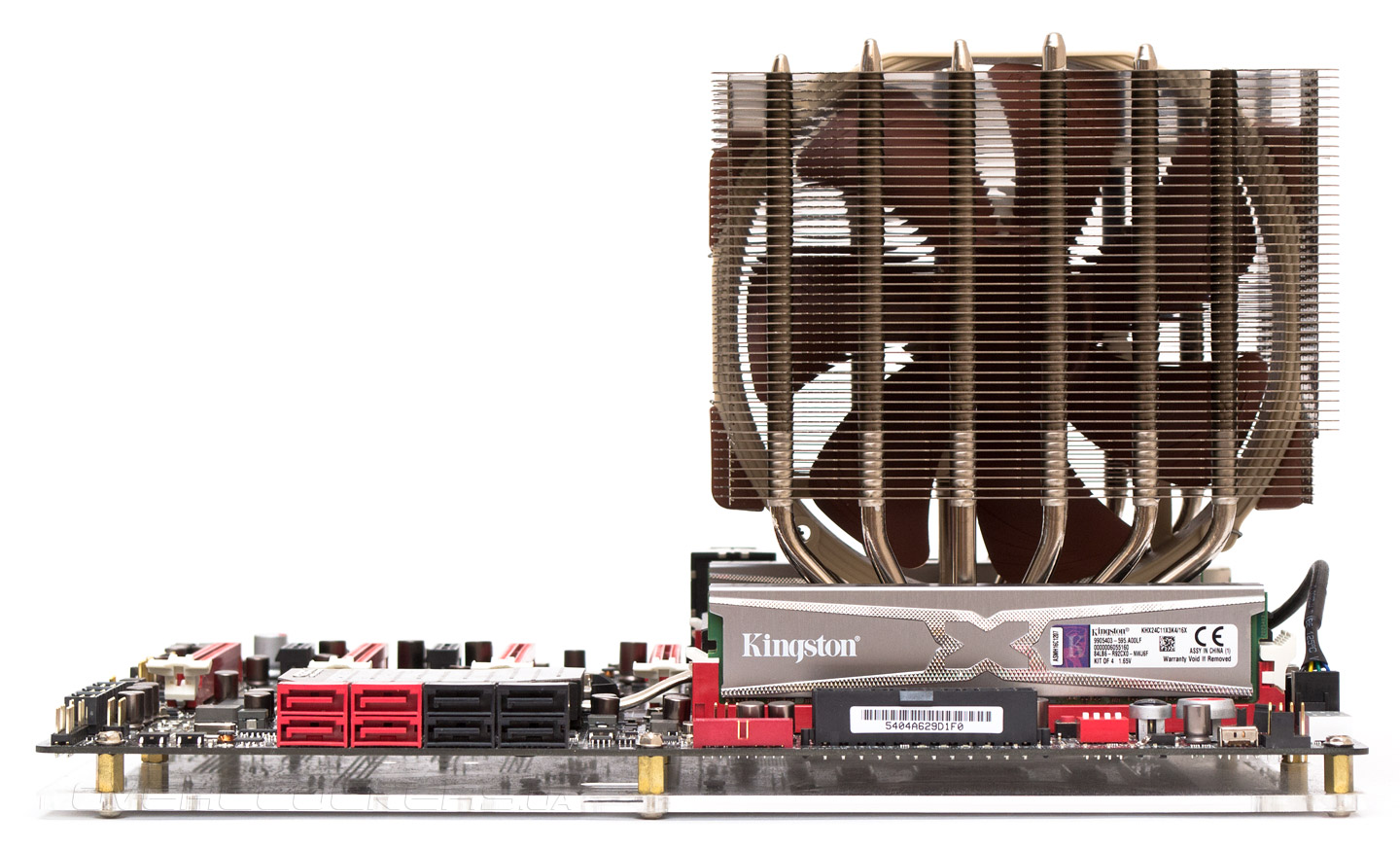

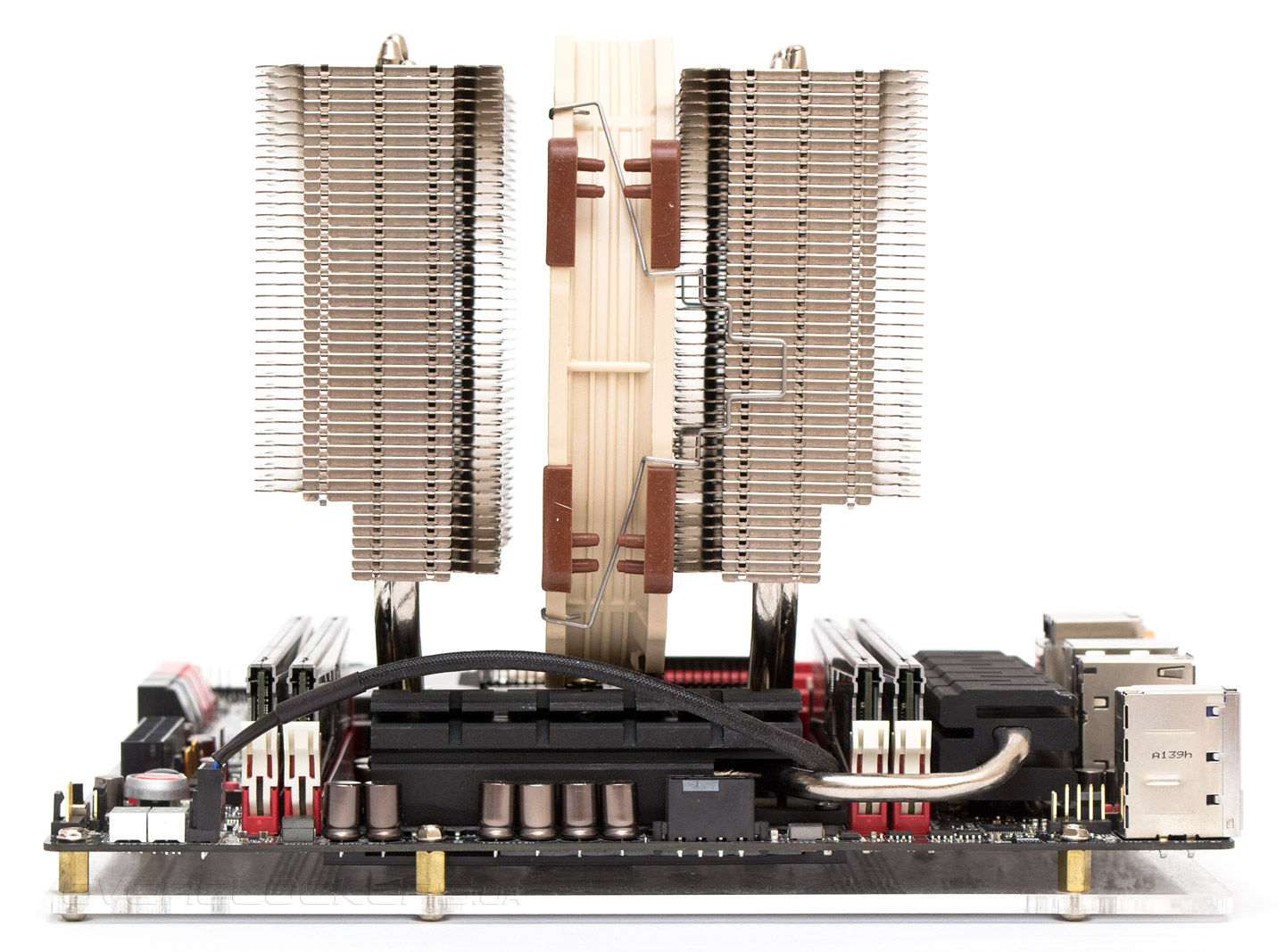

На платформе Intel LGA2011 кулер закрывает оба ближних к процессору слота памяти с каждой стороны, где для них остается 65 мм запаса по высоте, что в целом весьма неплохо.

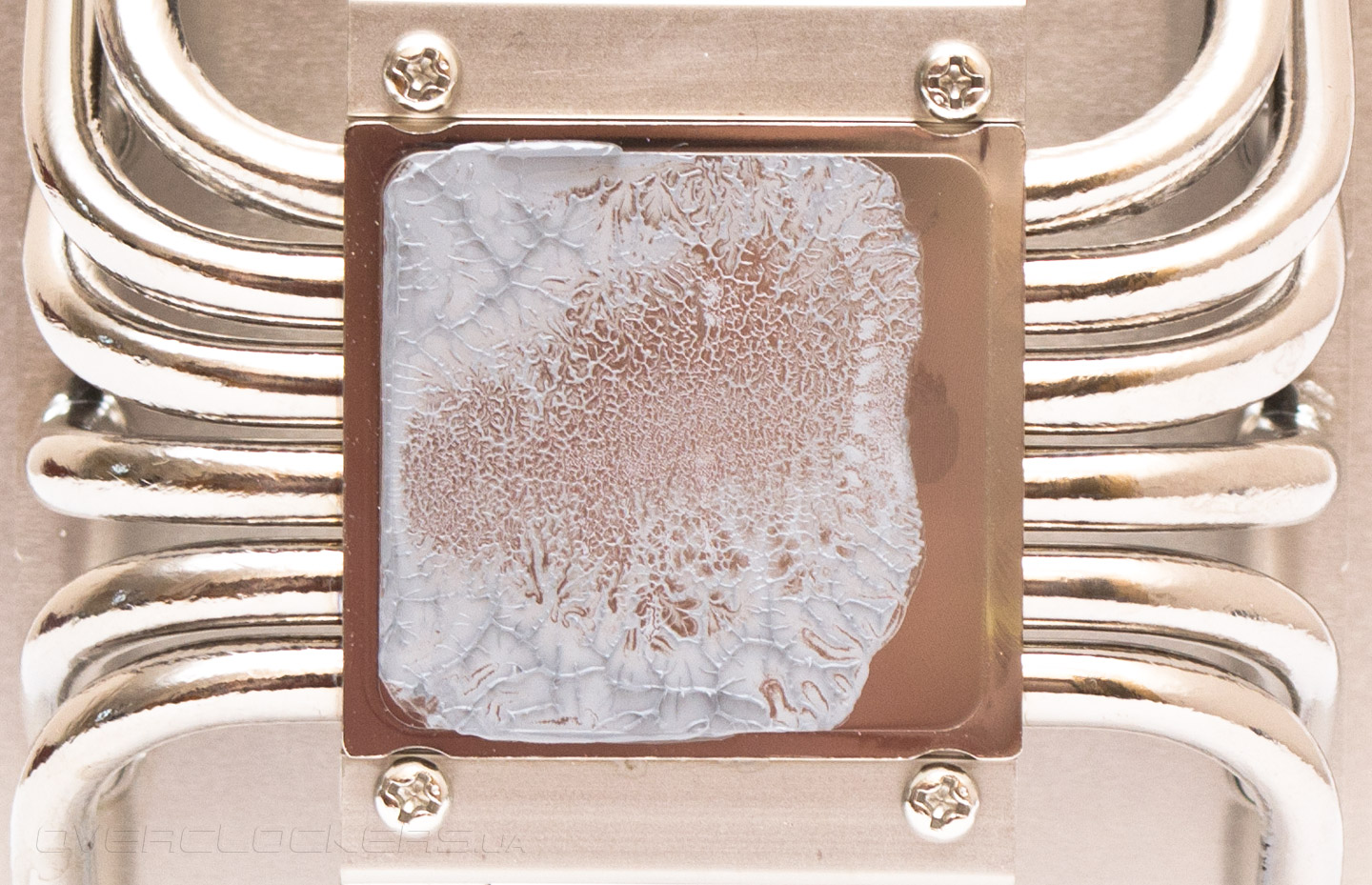

Отпечаток получился очень хорошим, если не считать одной стороны, на которую термоинтерфейс не попал из-за кривизны крышки стендового процессора. На охлаждении это все равно не сказывается, поскольку край крышки не является активной температурной зоной.
Технические характеристики
Эффективность отвода тепла кулером Noctua NH-D15S сравнивалась с аналогичной по конструкции, форме и предназначению системой охлаждения — Noctua NH-D15. Оба кулера были оборудованы исключительно стоковыми вентиляторами, поэтому у NH-D15S был только один пропеллер, а у NH-D15 — два.
| Техническая характеристика | Noctua NH-D15S | Noctua NH-D15 |
| Совместимость с процессорными разъемами | Intel LGA 1156/1155/1150/1151/2011-0/2011-3 AMD AM2(+)/AM3(+)/FM1/FM2(+) |
Intel LGA 1150/1155/1156/2011 AMD AM2(+)/AM3(+)/FM1/FM2(+) |
| Размеры радиатора (ДхШхВ), мм | 150х135х160 | 150х135х160 |
| Размеры вентилятора (ДхШхВ), мм | 150х140х25 | 150х140х25 / 150х140х25 |
| Материал радиатора и конструкция | Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны | Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны |
| Вес радиатора, г | 980 | 986 |
| Количество пластин радиатора, шт. | 45 / 45 | 45 / 45 |
| Толщина пластин, мм | 0,5 | 0,5 |
| Межреберное расстояние, мм | 2 | 2 / 2 |
| Расчетная площадь радиатора, см² | ~12 660 | ~12 660 |
| Модель вентилятора | 1 x Noctua NF-A15 PWM | 2 х Noctua NF-A15 PWM |
| Скорость вращения вентилятора, об/мин | 450 ~ 1500 с ШИМ | 450 ~ 1500 с ШИМ |
| Воздушный поток, м³/ч | 140,2 | 140,2 / 140,2 |
| Уровень шума вентилятора, дБ(А) | 24,6 | 24,6 / 24,6 |
| Статическое давление, мм воды | – | – |
| Количество и тип подшипника вентилятора | Гидродинамический подшипник с магнитной стабилизацией (SSO2) | Гидродинамический подшипник с магнитной стабилизацией (SSO2) |
| Время наработки на отказ вентилятора, час | 150 000 | 150 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,13 | 0,13 / 0,13 |
| Пиковое энергопотребление вентилятора, Вт | 1,56 | 1,56 / 1,56 |
| Дополнительные особенности | Понижающий максимальные обороты переходник | Понижающие скорость переходники |
| Средняя стоимость, $ | ~80 | ~100 |
Тестовый стенд
Для тестирования эффективности кулера Noctua NH-D15S использовались два стенда на базе платформ Intel LGA1155 и Intel LGA2011 в следующих конфигурациях:
Платформа Intel LGA1155:
- процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентилятора: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
- процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
- видеокарта: ASUS R9270-DC2OC-2GD5 (AMD Radeon R9 270);
- память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентилятора: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования
Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Оба кулера сопоставлялись в стоковом состоянии, то есть только с комплектными вентиляторами Noctua NF-A15 PWM, поскольку установка на Noctua NH-D15S второго пропеллера ухудшит его совместимость с оперативной памятью (а значит — перечеркнет то, ради чего данный кулер создавался). В то же время, в одном из тестов мы попробовали снять передний вентилятор с Noctua NH-D15, чтобы понять, отличается ли его радиатор по мощности от новой модели. Для начала были проведены испытания на платформе Intel LGA1155, с целью определить, как поведут себя кулера в условиях, когда в полной мере задействованы только четыре тепловые трубки из шести. Разница по шуму между одним и двумя одинаковыми вентиляторами в данном случае получилась не особо существенной — в пределах 3 дБ (А).
Посмотрим на график температур для каждого уровня шума.
На высоких скоростях NH-D15S с одним вентилятором уступает всего два градуса NH-D15 с двумя пропеллерами, слегка выигрывая у него по уровню шума. При снижении скорости до 800 об/мин разница становится более ощутимой и составляет уже 5 градусов. В условиях закрытого корпуса это имеет значение, поскольку там будет несколько жарче и может начаться троттлинг. Следовательно, понадобится поднять обороты и кулер станет слышимым.
Посмотрим, как обстоят дела на платформе Intel LGA2011, которая с одной стороны более горячая, а с другой — возможности кулера на ней раскрываются полностью, поскольку в охлаждении участвуют все шесть тепловых трубок.
В том, что касается уровней шума, на 2011 сокете были опробованы варианты как с одним, так и с двумя вентиляторами на максимальной скорости. Но на минимальных оборотах NH-D15S не справился с охлаждением разогнанного Core i7 4960X, потому решено было ограничиться скромным снижением скорости до 1200 об/мин (что соответствует работе кулера вместе с ограничивающим максимальные обороты переходником).
Оба кулера показали одинаковые результаты с одним вентилятором, что говорит об идентичности конструкций их радиаторов. За счет второго пропеллера на высокой скорости NH-D15 ожидаемо смог отыграть три градуса. При понижении оборотов процессор оказался на грани перегрева как с одним, так и со вторым кулером, поскольку температура быстро перевалила за 90 градусов.
Выводы
Выпустив на рынок Noctua NH-D15S — облегченную версию кулера NH-D15, австрийская компания решила сразу две проблемы. Прежде всего, были сняты почти все вопросы, касающиеся совместимости кулера и таких компонентов как оперативная память и видеокарта на материнских платах формата ATX и MicroATX. Во-вторых, новый кулер занял промежуточную позицию между NH-U14S и NH-D15, предлагая эффективность второго по цене первого. Более того, если прямо сравнивать NH-U14S и NH-D15S между собой, то они стоят практически одинаково, но NH-D15S более мощный, имеет меньшие габариты по высоте и лучшую совместимость. Из чего следует вывод, что NH-U14S должен быть или снят с продажи, или цена его должна быть пересмотрена в сторону уменьшения.
Какие недостатки есть у NH-D15S? Из-за габаритов и смещения оси симметрии кулера сложно бывает дотянуться до крепежных винтов материнской платы. Кроме того, в определенных случаях, кулер выходит за пределы верхней плоскости материнской платы, поэтому в некоторые тесные корпуса он не поместится. Хотя формально радиаторы имеют одинаковую эффективность (ведь конструкция их идентична), из-за отсутствия второго вентилятора NH-D15S уступает несколько градусов NH-D15 по температуре процессора, что особо заметно при низких скоростях вращения крыльчатки. Но назвать эту разницу критической нельзя. Кулера более чем достаточно для любого современного процессора даже в сильном разгоне.
На сегодня, кулер Noctua NH-D15S является наиболее идеальным вариантом системы охлаждения, как среди других продуктов австрийской компании, так и на рынке вообще. Потратив на него 80 долларов, покупатель сможет навсегда забыть о проблемах перегрева процессора, совместимости или излишнего шума, ведь в течение 6 лет гарантийного срока получит не только замену вентилятора, в случае выхода его из строя, но и бесплатные крепления для любого нового типа процессорного разъема.
