Установка
Монтаж Noctua NH-L9a-AM4 на сокеты с разъемом АМ4 начинается с того, что с материнской платы нужно снять родные пластиковые крепления и усилительную пластину, выкрутив четыре винта. Затем к обратной стороне платы можно подставить комплектную пластину черного цвета. При установке убедитесь, что она повернута к плате стороной с диэлектрической наклейкой.
Затем потребуется немного акробатики. На процессор наносится термоинтерфейс, сверху прислоняется кулер, а с обратной стороны прикручиваем усилительную пластину винтами навылет к лапам кулера. В идеале нужно будет четыре руки, или хотя бы, чтобы плата была установлена в корпус, где есть вырез в поддоне с обратной стороны.
Вентилятор при монтаже кулера снимать не требуется. Однако, не забывайте подключить его к питанию.

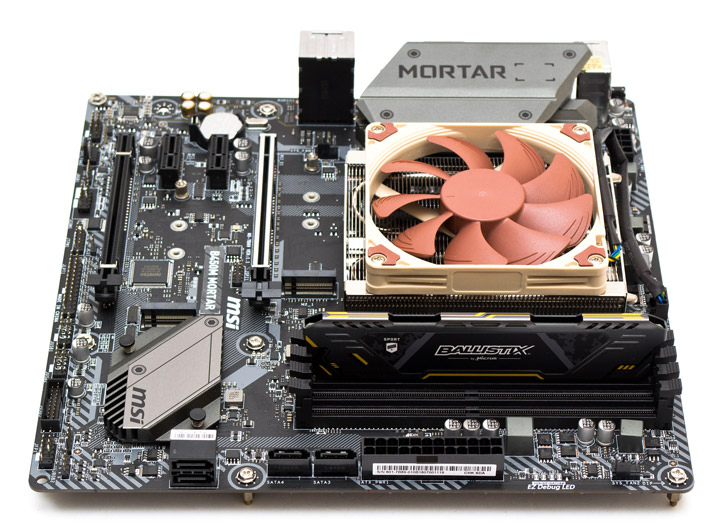

С оперативной памятью кулер не конфликтует, все нормы по размеру посадочной площадки соблюдены полностью.
Первый слот PCI-E полностью открыт для монтажа видеоадаптеров.
Отпечаток получился не особо информативным, поскольку снять кулер не размазав пасту довольно сложно, с учетом особенностей его крепления. Тем не менее, даже тут видно, что два уголка основания остаются без контакта с крышкой процессора.
Технические характеристики
Эффективность отвода тепла кулером Noctua NH-L9a-AM4 мы, без лишних рефлексий, решили сравнить с боксовым алюминиевым кулером AMD Write Stealth, который поставляется в комплекте с AMD Ryzen 5 2600.
| Техническая характеристика | Noctua NH-L9a-AM4 | AMD Write Stealth |
|---|---|---|
| Страница продукта | noctua.at | amd.com |
| Совместимость с процессорными разъемами | AMD AM4 | AMD AM4 |
| Размеры радиатора (ДхШхВ), мм | 114х92х23 | 108x102x55 |
| Размеры вентилятора (ДхШхВ), мм | 92х92х14 | 95x95х26 |
| Материал радиатора и конструкция | горизонтальный радиатор из алюминиевых пластин, нанизанных на 2 медные тепловые трубки диаметром 6 мм, расположенные С-образно. Тепловые трубки имеют сплошное медное основание. Вся конструкция никелирована, соединения пропаяны | Алюминиевый радиатор с толстыми ребрами, расположенными вертикально относительно центра основания |
| Вес радиатора, г | 390 | 300 |
| Количество пластин радиатора, шт. | 67 | – |
| Толщина пластин, мм | 0,5 | – |
| Межреберное расстояние, мм | 1,5 | – |
| Расчетная площадь радиатора, см² | ~ 2 074 | – |
| Модель вентилятора | 1 x Noctua NF-A9x14 PWM | 1 х Cooler Master FA09025L12LPB |
| Скорость вращения вентилятора, об/мин | 600 ~ 2500 с ШИМ | 550 ~ 2600 с ШИМ (+/-10%) |
| Воздушный поток, м³/ч | 57,5 (40,8 с L.N.A.) | 84,44 |
| Уровень шума вентилятора, дБ (А) | 23,6 (14,8 с L.N.A.) | 30 |
| Статическое давление, мм воды | 2,11 (1,06 с L.N.A.) | 6,4 |
| Количество и тип подшипника вентилятора | SSO2 (Гидродинамический подшипник с магнитной стабилизацией) | – |
| Время наработки на отказ вентилятора, час | 150 000 | 50 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,21 | 0,15 |
| Пиковое энергопотребление вентилятора, Вт | 2,52 | 1,8 |
| Дополнительные особенности | В комплекте есть винты для вентиляторов толщиной в 25 мм | Боксовый кулер |
| Средняя стоимость, $ | ~40 | – |
Тестовый стенд
Для тестирования эффективности кулера Noctua NH-L9a-AM4 использовался стенд на базе платформы AMD AM4 в следующей конфигурации:
- процессор: AMD Ryzen 5 2600 (3,4@3,6 ГГц, 1,300 В);
- материнская плата: MSI B450M Mortar (AMD B450);
- видеокарта: HIS HD7850 IceQ X 2GB H785QN2G2M (AMD Radeon HD7850);
- память: Crucial Ballistix Sport AT BLS8G4D30CESTK (1x8 ГБ, DDR4-3000, 17-19-19-38-1Т, 1,37 В);
- твердотельный накопитель: Crucial MX200 (CT250MX200SSD1, 250 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентилятора: Noctua NA-FC1;
- термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 23 градуса Цельсия в помещении. Для прогрева центрального процессора использовался встроенный в CPU-Z 1.86.0 стресс-тест — CPUID Benchmark 17.01.64 с подключением всех 12 доступных потоков в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа HWMonitor 1.37.0.
Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования

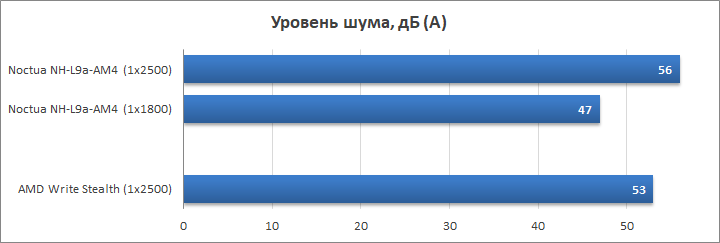

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. AMD Write Stealth был выставлен на максимальную скорость в 2500 об/мин, создавая при этом 53 дБ (А) шума. Noctua NH-L9a-AM4 был протестирован на максимальной скорости в 2500 об/мин, где мы получили 56 дБ (А) шума, и с понижающим переходником на 1800 об/мин и 47 дБ (А). Тепловой пакет процессора составлял 83 ватта.

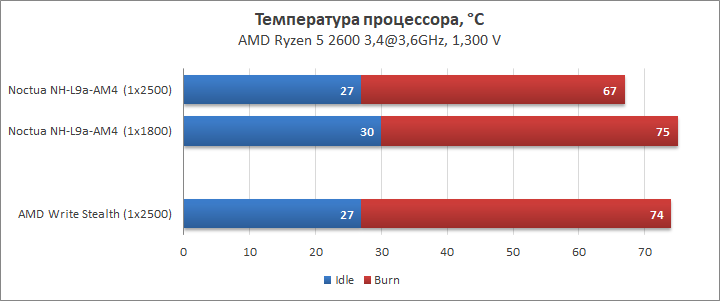

Посмотрим на график температур для каждого уровня шума.
Итак, в попытке рассеять 83 ватта выделяемого тепла Noctua NH-L9a-AM4 смог на максимальных оборотах выиграть 7 градусов у боксового кулера. Неплохой результат с учетом компактных размеров, однако и уровень шума при этом был выше на 3 дБ (А) и назвать его комфортным сложно. При снижении скорости до 1800 об/мин Noctua уступил один градус «боксу», однако оказалась существенно тише его — на 6 дБ (А), что, опять же, хорошо с учетом габаритов. Но не особо радует, если вспомнить про разницу в стоимости обеих систем охлаждения.
Выводы
Noctua NH-L9a-AM4 — это тот случай, когда кулер остался прежним, но изменилась сфера его применения. С выходом второго поколения Ryzen существенно снизились требования к системам охлаждения, поскольку тепловыделение новых процессоров уже не переваливает в стоке за 100 ватт. И если попытки охлаждать старые серии APU Trinity с помощью подобного кулера смотрелись утопично, то для новых Ryzen 3 2200G и прочих подобных CPU с интегрированной графикой, NH-L9a-AM4 выглядит очень интересным решением. Но исключительно в том случае, если планируется сборка миниатюрного ПК, где низкая высота кулера является критичной. Во всех остальных ситуациях можно не менять боксовый охладитель, или же найти СО посерьезнее, если это позволяют габариты корпуса.
Для тех же, у кого еще остался Noctua NH-L9a под старые сокеты AMD (или даже NH-L9i), напоминаем, что компания придерживается добрых традиций предоставления бесплатных креплений. Потому можно бесплатно (при условии наличия чека о приобретении кулера) или платно (если нет подтверждающих документов) заказать себе NM-AM4-L9aL9i mounting kit и получить возможность установки этих кулеров на новый разъем АМ4.
