Noctua NH-U12S TR4-SP3
Noctua NH-U12S, как и 140-мм кулер, тоже не является новинкой в ассортименте компании. Его универсальная версия появилась в 2013-ом году и тоже успела побывать в нашей тестовой лаборатории на обзоре. Вариант под sTR4 отличается исключительно основанием, креплениями и комплектацией.
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/21-noctua-nh-u12s-tr4-sp3.jpg)
Упаковка и комплект поставки
Упаковка сделана полностью в стиле Noctua — красиво, информативно и практично. После ознакомления с ней официальный сайт уже можно не посещать.
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/22-noctua-nh-u12s-tr4-sp3.jpg)
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/23-noctua-nh-u12s-tr4-sp3.jpg)

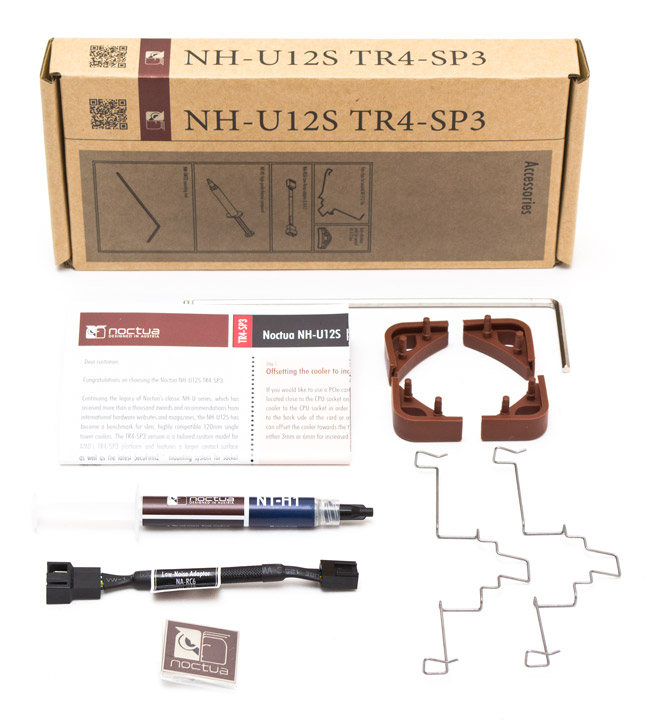

Кулер с вентилятором упакованы во внутреннюю картонную коробку, а необходимые аксессуары сложены в отдельный коробочку, на которой перечислены их названия и показан внешний вид. В комплекте с кулером есть:
- инструкция по монтажу;
- шестиугольная отвертка с шариковым наконечником;
- шприц с термопастой Noctua NT-H1;
- понижающий максимальную скорость адаптер LNA NA-RC6 (длиной 75 мм);
- клейкий металлический логотип Noctua;
- четыре резиновых демпфера для дополнительного вентилятора NF-F12 PWM;
- две крепежные скобы для второго вентилятора.
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/24-noctua-nh-u12s-tr4-sp3.jpg)
Внешний вид

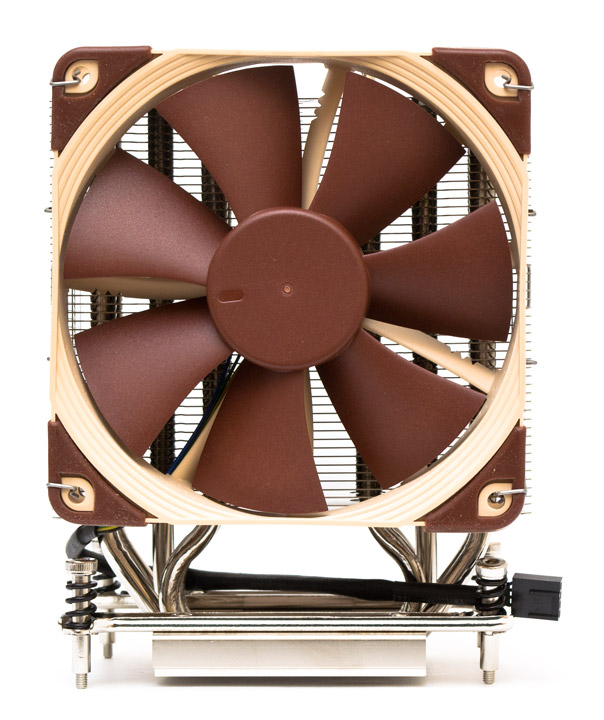

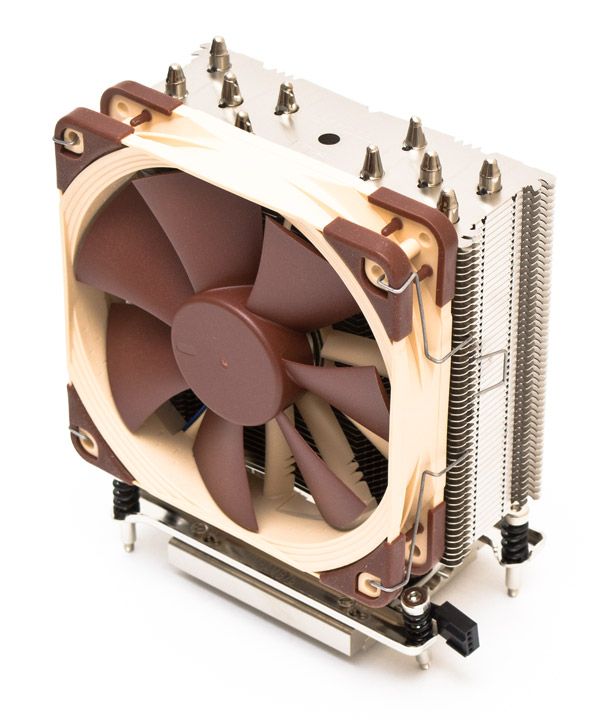

Noctua NH-U12S TR4-SP3 — это классический башенный кулер под 120-мм вентилятор с U-образным расположением тепловых трубок и высотой в 158 мм. Комплектуется одним пропеллером Noctua NF-F12 PWM (не самым удачным, на мой взгляд).
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/25-noctua-nh-u12s-tr4-sp3.jpg)
Особых проблем по части совместимости у данной модели кулера никогда не было. Не будет их и в варианте с платформой Socket TR4, поскольку вентилятор все равно не дотягивается до оперативной памяти. А при необходимости его можно регулировать по высоте.
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/26-noctua-nh-u12s-tr4-sp3.jpg)

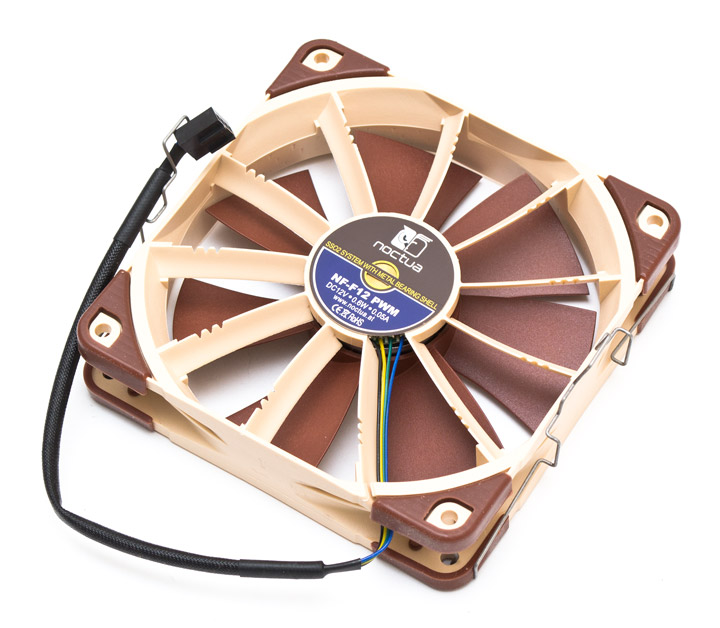

Крыльчатка Noctua NF-F12 PWM состоит из семи пологих лопастей, рассчитанных создавать приличное давление для продува радиаторов. Подшипник фирменный (Noctua SSO2), гидродинамический, с магнитной стабилизацией. Скорость вращения контролируется с помощью ШИМ-модуляции в диапазоне от 300 до 1500 об/мин. Пиковую скорость можно снизить до 1200 об/мин, используя комплектный переходник LNA. Максимальный уровень шума на радиаторе составляет 52 дБ (А). С обеих сторон на углы вентилятора надеты виброизолирующие резиновые демпферы. В комплекте есть и более широкие резиновые демпферы для второго дополнительного вентилятора. Они нужны, чтобы улучшать акустическую картину системы охлаждения, отодвигая вентилятор от радиатора на несколько миллиметров. Одиннадцать неподвижных лопастей сзади фокусируют и выпрямляют воздушный поток (не самая полезная вещь при использовании на радиаторе). Длина четырехконтактного шнура питания составляет 200 мм.
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/27-noctua-nh-u12s-tr4-sp3.jpg)

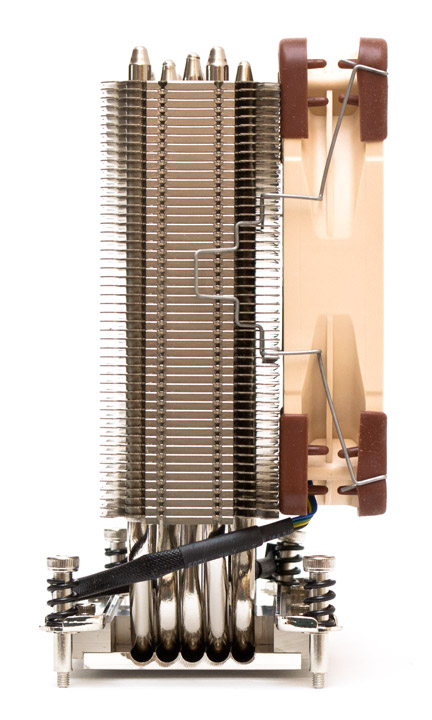

Форма и габариты радиатора остались без изменений: 158 мм по высоте, 125 в ширину и 45 мм в толщину.
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/28-noctua-nh-u12s-tr4-sp3.jpg)

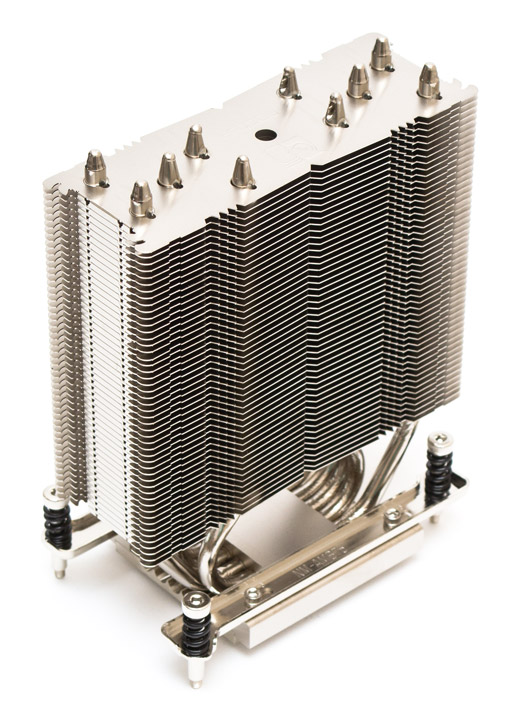

Пять 6-мм тепловых трубок в теле радиатора разведены в форме креста (если смотреть сверху). В передней проекции получается три отдельных ряда. И это хорошо с точки зрения оптимального распределения тепла.
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/29-noctua-nh-u12s-tr4-sp3.jpg)

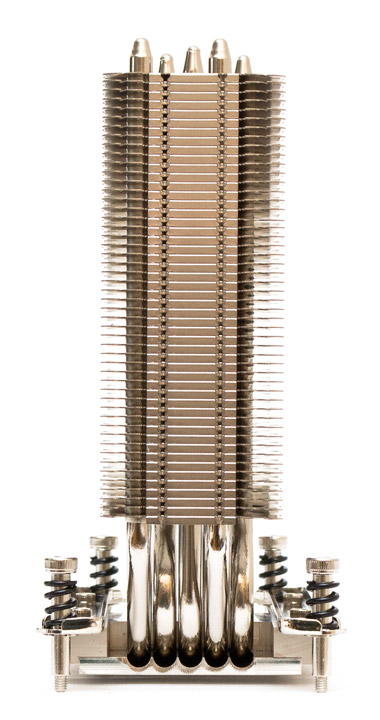

Кулер состоит из 50 радиаторных пластин одинакового размера, расположенных с зазором в 1,75 мм друг относительно друга. Приблизительная общая площадь рассеивания тепла составляет 5400 см². Тепловые трубки соприкасаются с основанием не по всей длине. Ближе к его краям они приподняты над желобками.
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/30-noctua-nh-u12s-tr4-sp3.jpg)

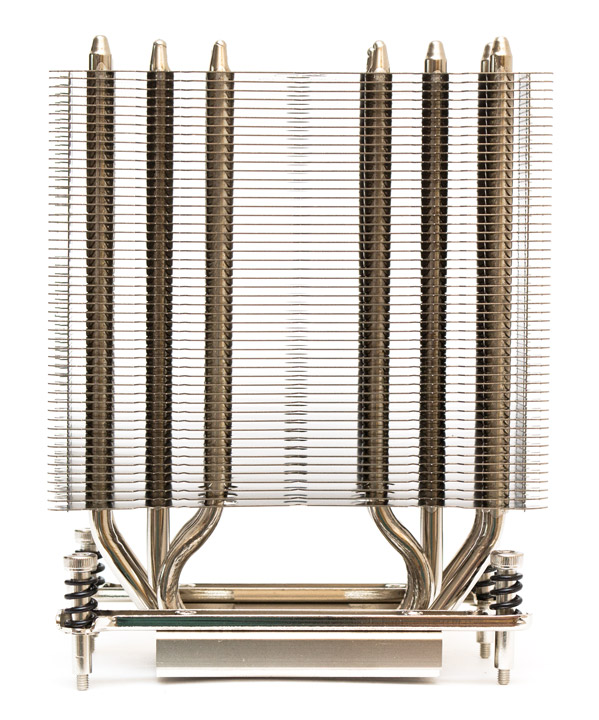

Тепловые трубки припаяны к ребрам радиатора во всех местах контакта. Из аэродинамических оптимизаций тут есть только зубчики, расположенные в районе средней тепловой трубки. Кроме того, тут тоже отказались от усилительной планки, которая в прошлых ревизиях охладителя находилась возле крайних тепловых каналов.
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/31-noctua-nh-u12s-tr4-sp3.jpg)

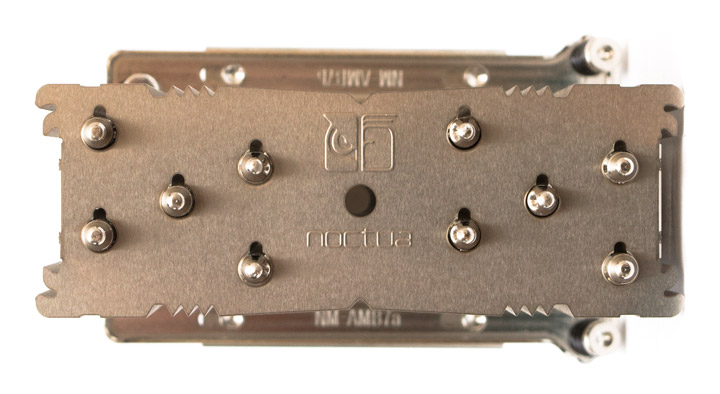

Крепежные планки одеты непосредственно на основание и прикручены двумя шестиугольными винтами каждая. Они предусматривают возможность смещения кулера на дистанцию в 3 или 6 мм от слота PCI-E. Если в этом есть необходимость, крепежные винты следует вынуть и передвинуть в соответствующее положение, выгравированное на планках. Крепежные винты рассчитаны под шестиугольную отвертку и подпружинены.
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/32-noctua-nh-u12s-tr4-sp3.jpg)

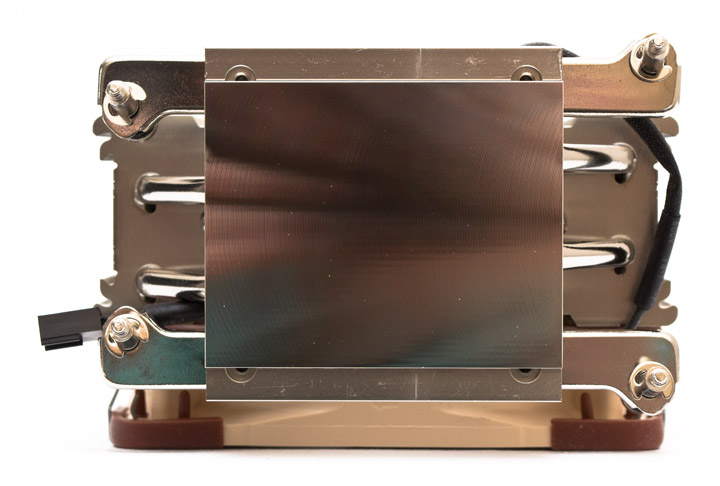

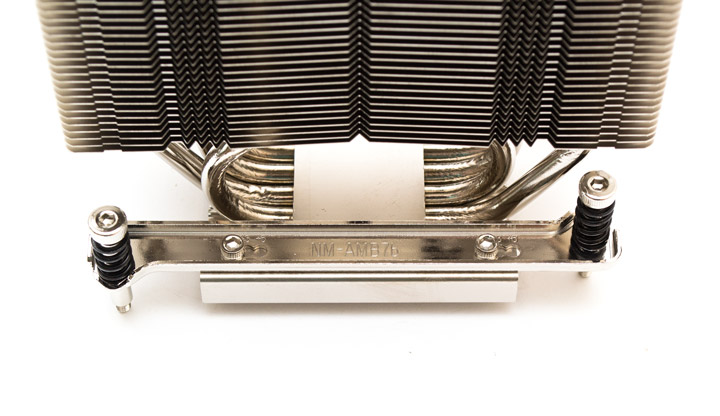

Основание кулера сплошное, медное и покрытое сверху никелем для предотвращения коррозии. Его размер составляет 70х56 мм. Подошва очень ровная, в определенном ракурсе на ней хорошо видны мелкие радиальные бороздки, оставленные фрезой.
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/33-noctua-nh-u12s-tr4-sp3.jpg)
Установка
Монтаж кулера NH-U12S на сокет TR4 производится точно так же, как и в варианте с NH-U14S. Все что нужно — это правильно нанести термопасту и прикрутить последовательно и поочередно подпружиненные винты. Сделать в данном случае это будет проще, поскольку радиатор их не закрывает и держать отвертку можно прямо.
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/34-noctua-nh-u12s-tr4-sp3.jpg)

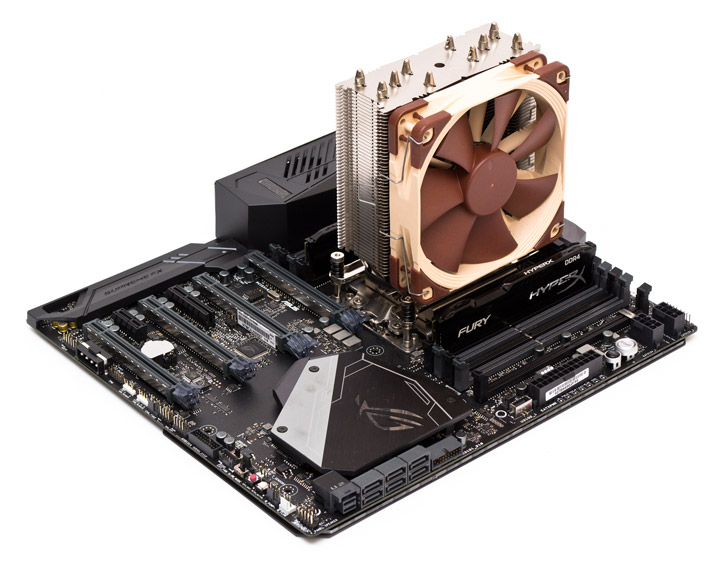

По завершению процесса, следует водрузить вентилятор обратно на место и подключить его к питанию.
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/35-noctua-nh-u12s-tr4-sp3.jpg)

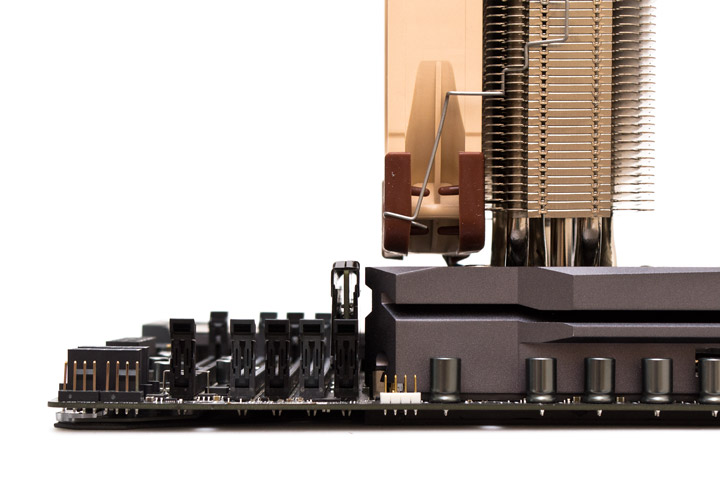

С оперативной памятью вентилятор не конфликтует ни с одной стороны.
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/36-noctua-nh-u12s-tr4-sp3.jpg)
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/37-noctua-nh-u12s-tr4-sp3.jpg)

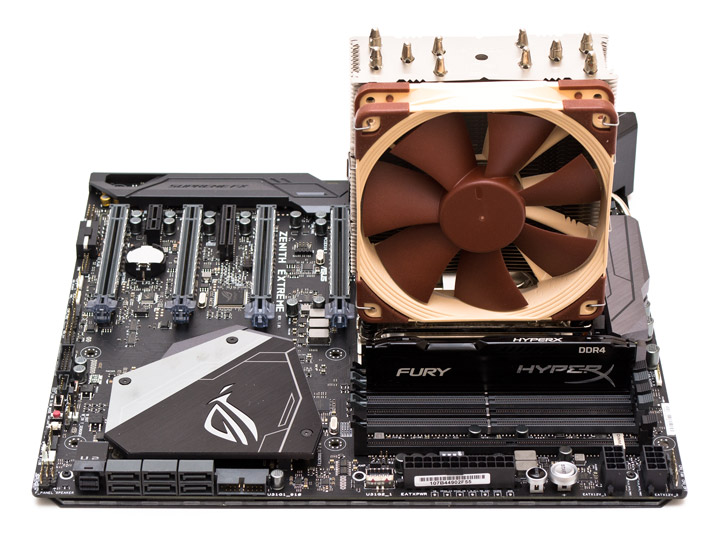

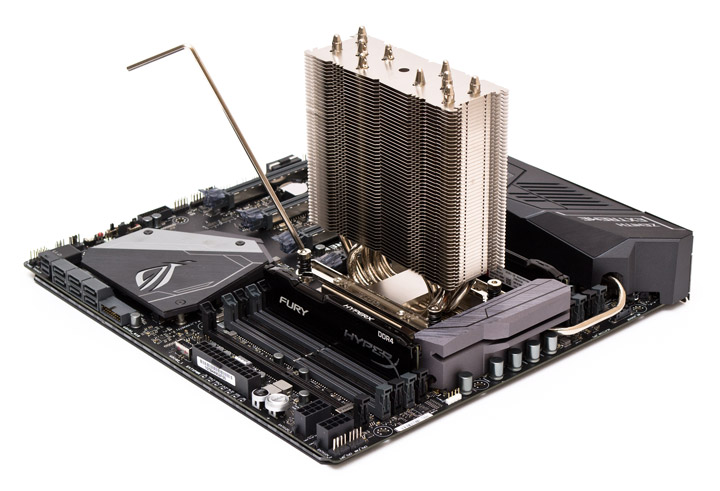

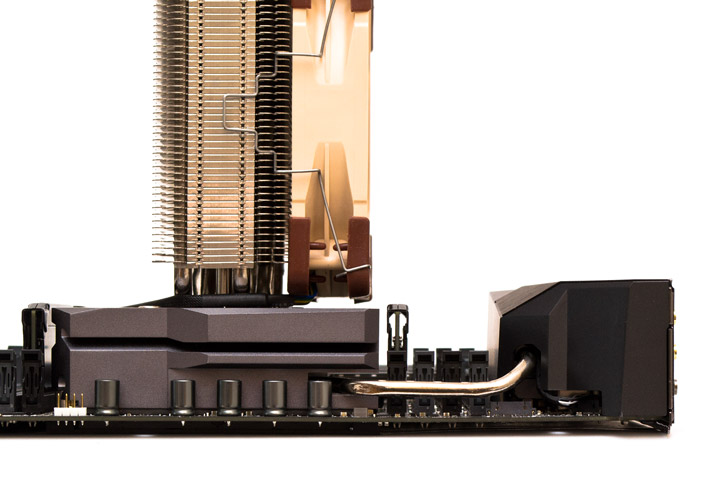

Кулер оказывается расположенным очень близко к первому слоту PCI, хотя и не задевает его. Если, все же, он будет касаться платы расширения, то есть возможность сдвинуть его на 3 или 6 мм, изменив штатную позицию крепежных планок. В любом случае, этот момент лучше проверить и примерить кулер до установки без нанесения термопасты.
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/38-noctua-nh-u12s-tr4-sp3.jpg)

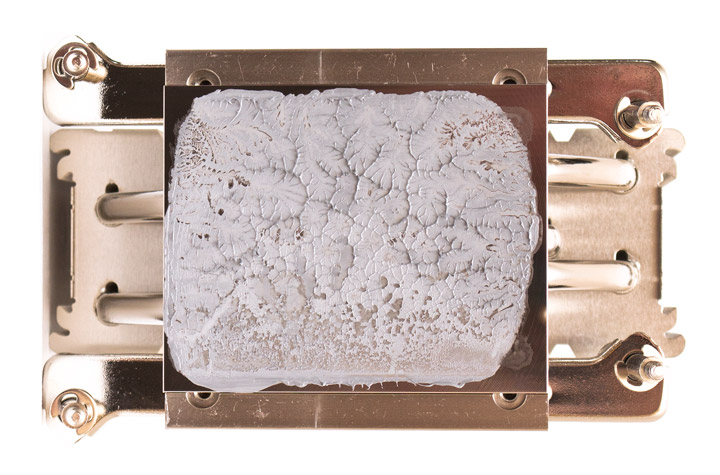

Отпечаток термоинтерфейса отличный, что говорит о ровной подошве кулера. Правда, уголки основания, как видим, оказываются слегка приподняты, что, впрочем, никак не должно повлиять на общую картину температур.
![Noctua NH-U12S](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/39-noctua-nh-u12s-tr4-sp3.jpg)
