Noctua NH-U9 TR4-SP3
Эта модель кулера ранее никогда не попадалась нам в руки. Но и она не является новинкой, а, по сути, есть модификацией по части основания, креплений и вентиляторов серверного охладителя Noctua NH-U9DO A3, предназначенного для процессоров AMD Opteron в вариантах сокетов G34, C32 и F.
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/40-noctua-nh-u9-tr4-sp3.jpg)
Упаковка и комплект поставки

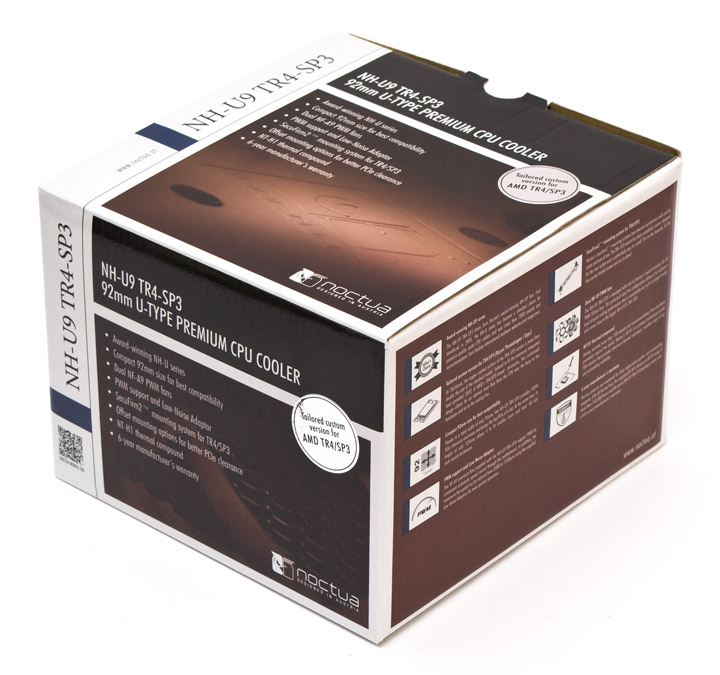

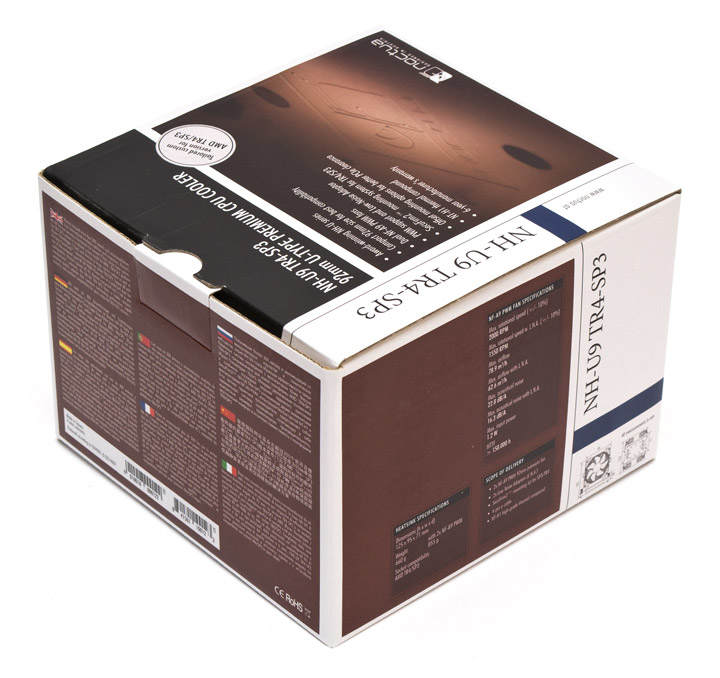

Упаковка продукта все так же хороша. Красивая, надежная и информативная.
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/41-noctua-nh-u9-tr4-sp3.jpg)
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/42-noctua-nh-u9-tr4-sp3.jpg)

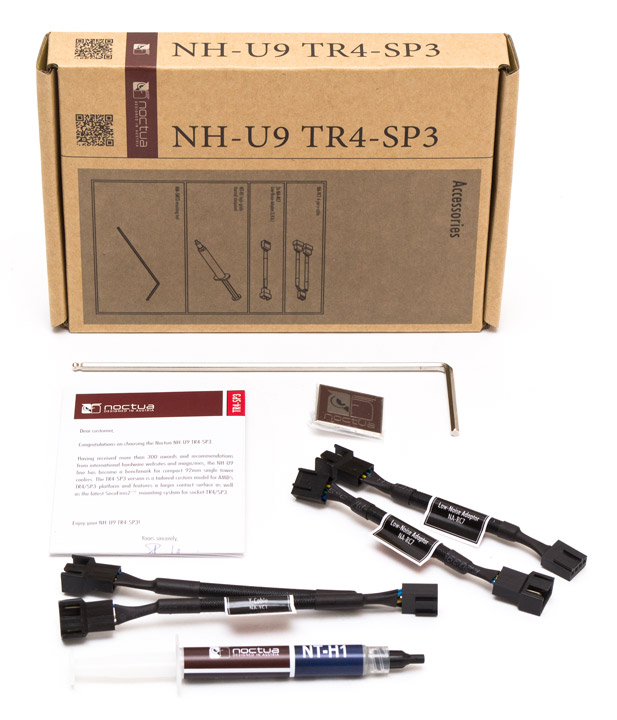

Кулер с вентиляторами упакованы во внутреннюю коробку без полиграфии, а необходимые аксессуары сложены в отдельный коробок, на котором перечислены их названия и показан внешний вид. В комплекте с кулером есть:
- инструкция по монтажу;
- клейкий металлический логотип Noctua;
- шестиугольная отвертка с шариковым наконечником;
- шприц с термопастой Noctua NT-H1;
- два понижающих максимальную скорость адаптера LNA NA-RC7 (длиной 75 мм);
- кабель разветвитель на два четырехконтактных разъема NA-YC1.
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/43-noctua-nh-u9-tr4-sp3.jpg)
Внешний вид

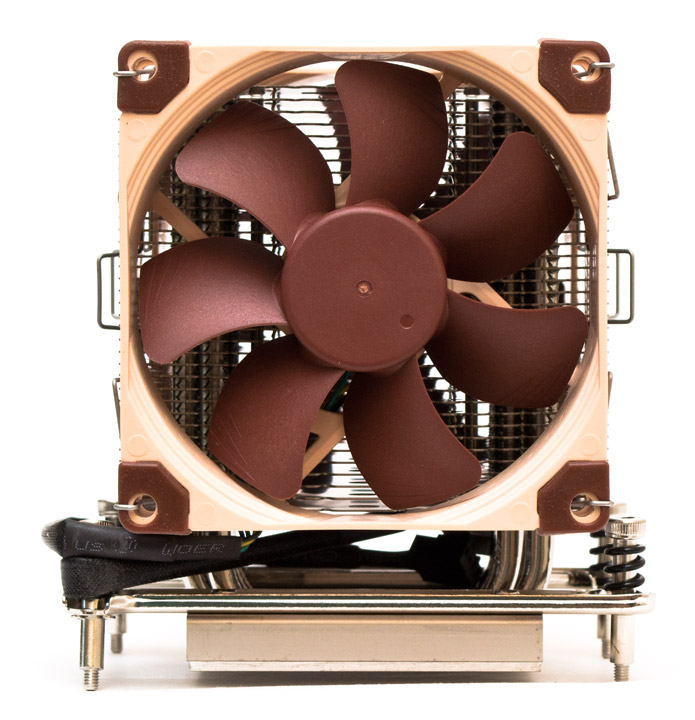

Noctua NH-U9 TR4-SP3 это компактный радиатор с U-образным расположением тепловых трубок, рассчитанный на установку 92-мм вентиляторов, которых в комплекте насчитывается сразу две штуки.
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/44-noctua-nh-u9-tr4-sp3.jpg)
Несмотря на малую высоту, в толщину этот кулер с двумя вентиляторами получается довольно крупным — целых 120 мм и явно будет задевать модули оперативной памяти.
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/45-noctua-nh-u9-tr4-sp3.jpg)

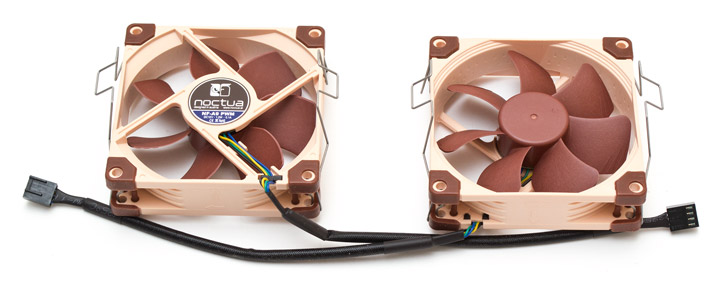

В качестве вентиляторов в данном кулере используются две одинаковые 92-мм модели Noctua NF-A9 PWM, которые мы уже имели честь испытывать в наших тестах и остались весьма довольны ими. Семь лопастей стандартной конфигурации, очень качественный двигатель и фирменный гидродинамический подшипник создают минимум паразитных призвуков. Крыльчатка вращается в диапазоне от 400 до 2000 об/мин, при желании с помощью резистора ее можно ограничить на отметке в 1550 об/мин. Максимальный общий уровень шума обеих пропеллеров на радиаторе составляет 55 дБ (А). Длина четырехконтактного шнура питания в резиновой оплетке равна 200 мм. На углах рамки с обеих сторон одеты маленькие резиновые демпферы.
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/46-noctua-nh-u9-tr4-sp3.jpg)
По форме радиатор представляет собой параллелепипед высотой в 125 мм, шириной 95 мм и толщиной 71 мм. Передняя и задняя режущая кромка ребер покрыты закругленными зубчиками, которые, наверное, улучшают акустику, либо ускоряют отвод тепла, с точки зрения компании. Но это не точно.
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/47-noctua-nh-u9-tr4-sp3.jpg)

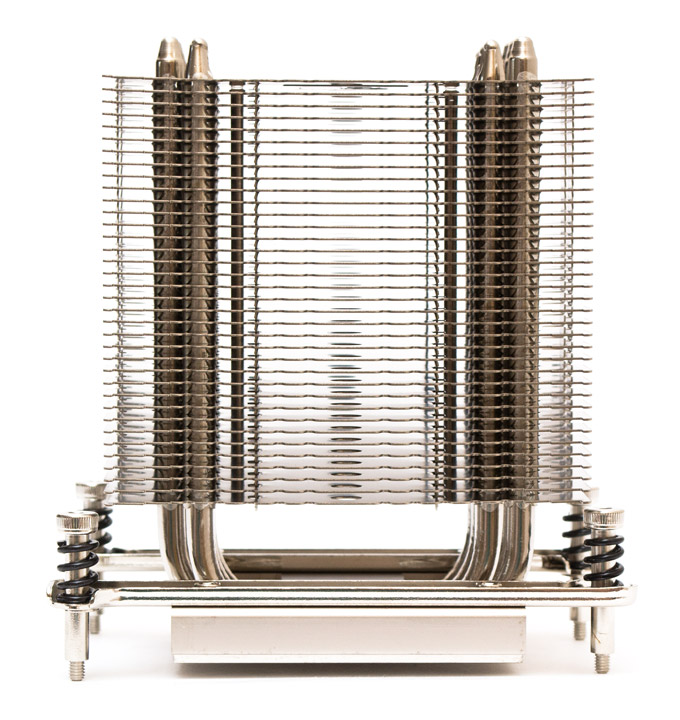

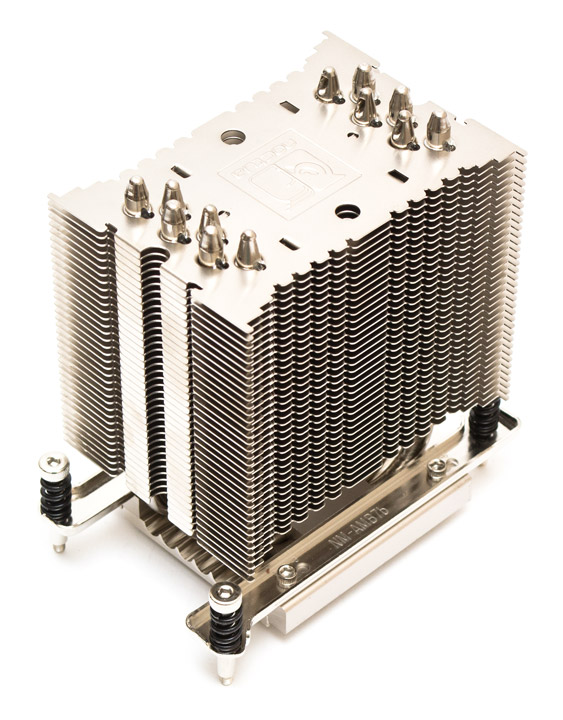

Noctua смогла пристроить в столь небольшой объем сразу шесть 6-мм тепловых трубок, расположив их один сдвоенный ряд, друг за другом. Решение сложно назвать оптимальным, но в этих габаритах любое другое распределение тепловых каналов значительно уменьшило бы продуваемость радиатора. Возле трубок есть две вертикальные планки, укрепляющие поперечную жесткость конструкции.
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/48-noctua-nh-u9-tr4-sp3.jpg)

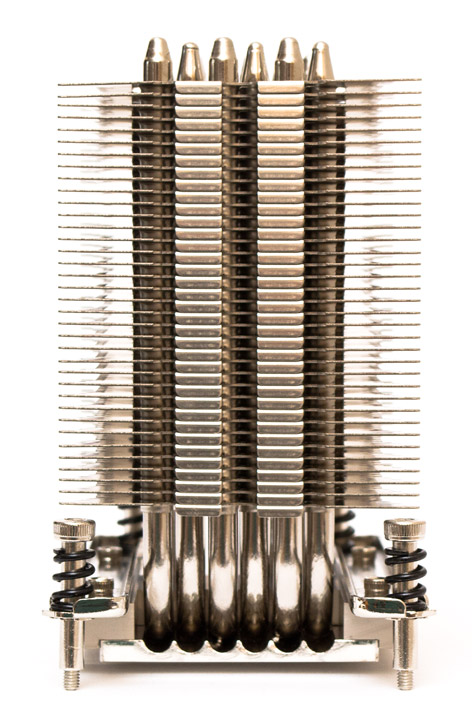

Тело радиатора насчитывает 36 пластин приблизительной суммарной площадью рассеивания тепла в 4900 см². Зазор между пластинами — 1,9 мм. Тепловые трубки в этот раз занимают желобки в основании практически полностью, площадь контакта получается даже больше, чем в более крупных радиаторах, рассмотренных ранее.
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/49-noctua-nh-u9-tr4-sp3.jpg)
Тепловые трубки припаяны к ребрам радиатора во всех местах контакта. Площадь пластин могла бы быть и чуть обширнее, если бы не атавизмы в виде круглых вырезов под отвертку (которые не нужны в данной модели кулера).
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/50-noctua-nh-u9-tr4-sp3.jpg)

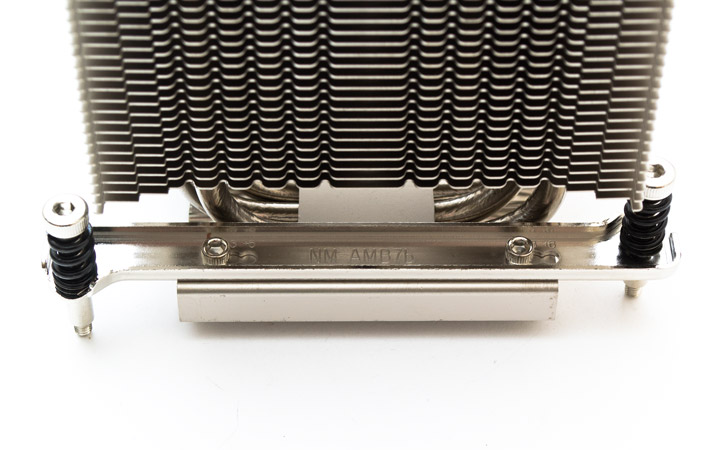

Крепежные планки одеты непосредственно на основание и прикручены двумя шестиугольными винтами каждая. Они предусматривают возможность смещения кулера на дистанцию в 3 или 6 мм от слота PCI-E, хотя в данном случае это вряд ли будет актуально. Крепежные винты на планках рассчитаны под шестиугольную отвертку и подпружинены.
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/51-noctua-nh-u9-tr4-sp3.jpg)

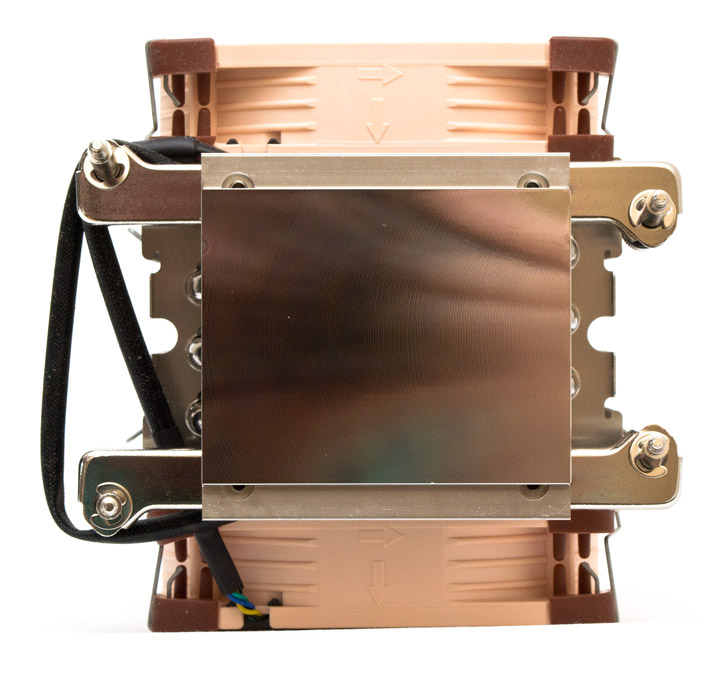

Основание кулера сплошное, медное и покрытое сверху никелем для предотвращения коррозии. Его размер составляет 70х56 мм. Подошва очень ровная, в определенном ракурсе на ней хорошо видны мелкие радиальные бороздки, оставленные фрезой.
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/52-noctua-nh-u9-tr4-sp3.jpg)
Установка

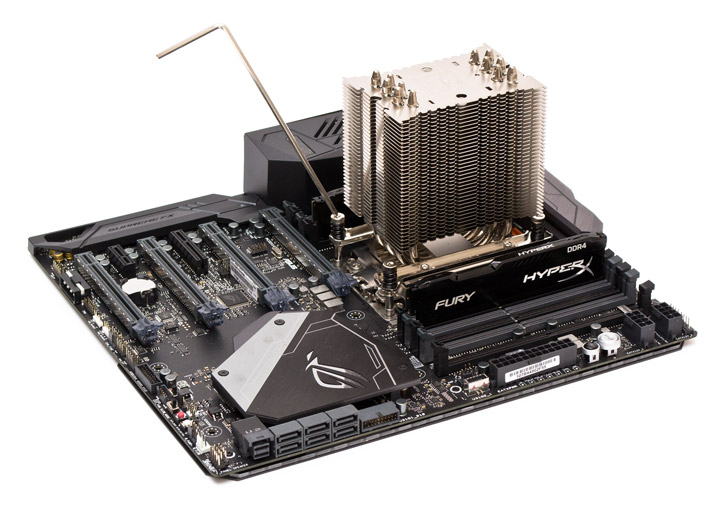

Noctua NH-U9 TR4-SP3 устанавливается на сокет TR4 проще всех остальных моделей. С него можно даже не снимать вентиляторы, поскольку они никоим образом не мешают закручивать крепежные винты, выглядывающие по бокам от радиатора.
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/53-noctua-nh-u9-tr4-sp3.jpg)

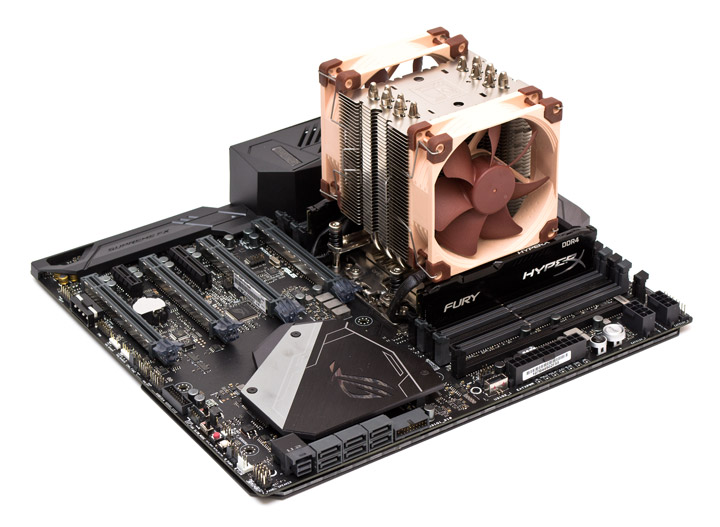

По завершению процесса остается только присоединить вентиляторы к разъемам питания. Если разъем только один, можно использовать комплектный разветвитель. Кстати, понижающие переходники следует ставить уже после разветвителя, подключая их отдельно к каждому пропеллеру.
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/54-noctua-nh-u9-tr4-sp3.jpg)

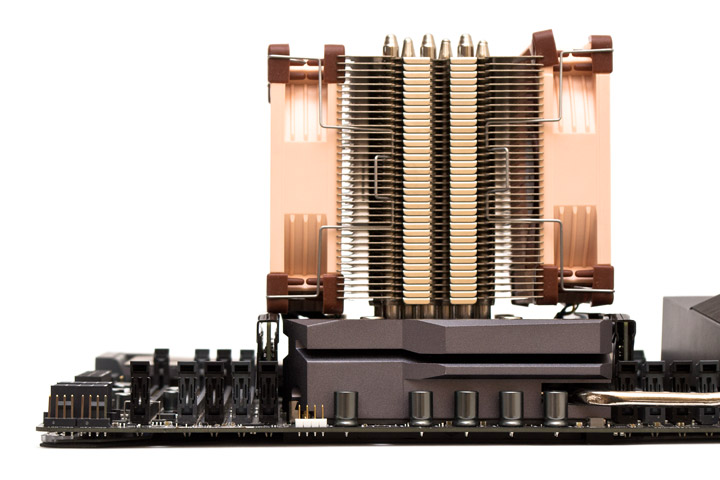

Неприятность состоит в том, что вентиляторы кулера с обеих сторон накрывают первый разъем оперативной памяти. И если на планках памяти надеты сильно высокие радиаторы (выше стандарта в 38 мм), то будет конфликт. Этот момент следует учитывать при подборе конфигурации системы.
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/55-noctua-nh-u9-tr4-sp3.jpg)
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/56-noctua-nh-u9-tr4-sp3.jpg)

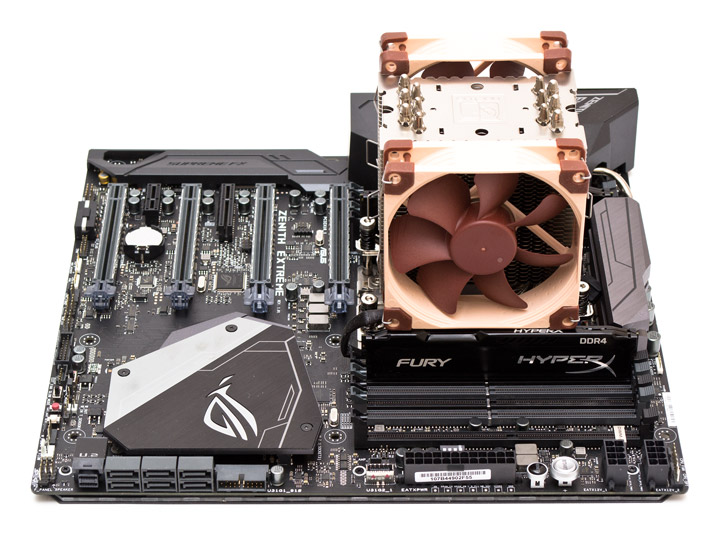

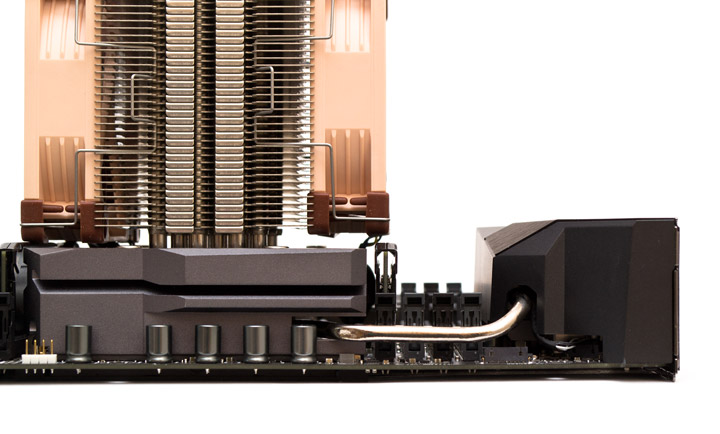

Со слотами расширения данный кулер никак не пересекается.
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/57-noctua-nh-u9-tr4-sp3.jpg)

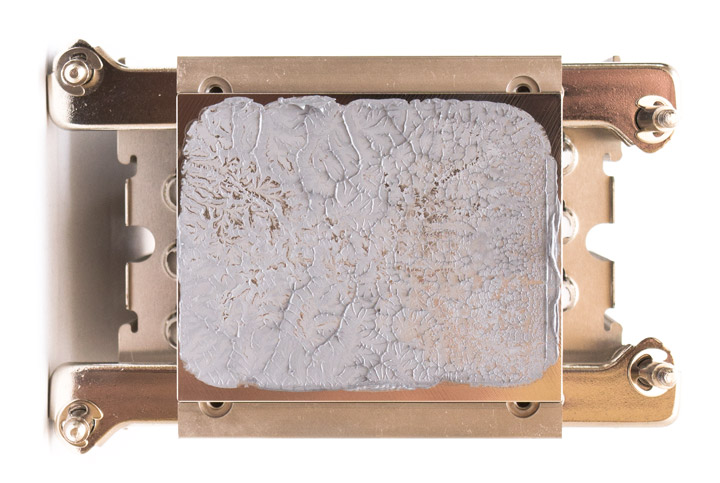

Отпечаток снова получился отличным и равномерным. У всех трех моделей рассмотренных выше кулеров прижим очень хороший, равно как и достаточно ровная подошва.
![Noctua NH-U9 TR4-SP3](/cooler/noctua-nh-u14s-u12s-u9-tr4-sp3/58-noctua-nh-u9-tr4-sp3.jpg)
А теперь перейдем к самому интересному — сравнению кулеров в тепловом тесте.
