Обзор кулеров Noctua NH-U14S, NH-U12S и NH-U9 с креплением TR4-SP3

Долгожданный выход на рынок процессоров AMD Ryzen не только вдохнул в компанию новую жизнь, позволив ей значительно поправить свое положение на рынке, но и подстегнул корпорацию Intel к разработке конкурентных решений с соответствующей стоимостью. Больше всего от этого выиграли покупатели, у которых, наконец-то, появился выбор и надежда на дальнейшее снижение цен. А чтобы еще больше закрепить свой успех в верхнем сегменте, AMD вдогонку произвели на свет еще и многоядерные Threadripper, отличающиеся не только большой вычислительной мощностью, но и огромным соответствующим тепловыделением и специфическим сокетом TR4. Возник закономерный вопрос, а чем же охлаждать эти «печи»? Ведь ладно крепление, его можно легко сделать. Но и теплораспределительная крышка процессора тоже имеет нестандартную прямоугольную форму, на которую традиционные основания кулеров едва ли подойдут. Первой сориентировалась компания Asetek, которая предложила AMD добавить в комплект со всеми процессорами Threadripper специальную крепежную рамку, подходящую под все ее СВО, в том числе, выпущенные по лицензии другими брендами. Вслед за ними и другие производители СВО начали производить крепежные комплекты и водоблоки для своих систем. Но проблемы с недостаточным размером основания это в корне не решало. И в том, что касается воздушных кулеров, пока что, только Noctua удосужилась полностью переработать подошву своих систем охлаждения под механические размеры разъема TR4. Потому в данном обзоре речь пойдет именно о них.

Noctua NH-U14S TR4-SP3

По меркам компьютерной индустрии этот кулер уже давно не является новинкой. Обзор его универсального прототипа, рассчитанного на разнообразные сокеты от Intel и AMD, мы делали еще в середине далекого 2013-го года, и ознакомиться с ним можно по этой ссылке. С тех пор кулер никак особо не изменился, потому детально углубляться в его конструктивные особенности не будем.

Упаковка и комплект поставки

Упаковка стала более компактной. Информации о технических характеристиках и достоинствах данной системы охлаждения тут приведено более чем достаточно. Внутренняя защита от повреждений реализована при помощи массивных картонных вставок.

Кулер с вентилятором упакованы во внутреннюю коробку, а необходимые аксессуары сложены в отдельный коробок, на котором перечислены их названия и показан внешний вид. В итоге, в комплекте с кулером есть:

• инструкция по монтажу;
• клейкий металлический логотип Noctua;
• шприц с термопастой Noctua NT-H1
• четыре резиновых демпфера для дополнительного вентилятора Noctua NF-A15;
• понижающий максимальную скорость адаптер LNA NA-RC7 (длиной 75 мм);
• две крепежные скобы для второго вентилятора;
• шестиугольная отвертка с шариковым наконечником.

Внешний вид

Noctua NH-U14S TR4-SP3 представляет собой довольно массивный радиатор с классической U-образной конструкцией тепловых трубок. В комплекте остался и единственный вентилятор Noctua NF-A15 PWM, хотя среди аксессуаров есть скобы для крепления второго такого пропеллера сзади.

На других сокетах у данного кулера почти не было проблемы по части конфликта вентилятора и оперативной памяти. И у TR4, как мы убедимся позже, такой проблемы нет.

Посадочные отверстия Noctua NF-A15 PWM совпадают с обычными 120-мм моделями, но габариты контура рамки не симметричны. По толщине имеем 25 мм, в высоту 140 мм, а в ширину — 150 мм. Цветовая гамма крыльчатки и рамки традиционная для австрийской фирмы. Угол атаки лопастей сбалансирован так, чтобы достичь баланса между статическим давлением и объемом прокачиваемого воздуха. Рамка вентилятора оснащена съемными виброизолирующими накладками. Диапазон скоростей вращения крыльчатки составляет от 300 до 1500 об/мин и регулируется посредством ШИМ. Напоминаем, что розничные модели с такой же маркировкой имеют предел в 1200 об/мин. Максимальный уровень шума на радиаторе не превышает 52 дБ (А), без особых паразитных призвуков. Шнур питания четырехконтактный, длиной 200 мм.

Форма и габариты радиатора остались без изменений: 165 мм по высоте, 150 в ширину и 52 мм в толщину. Единственное, что исчез металлический стержень, который ранее был вставлен по центру в обоих скоплениях тепловых трубок и играл роль дополнительного каркаса жесткости.

Шесть 6-мм тепловых трубок в теле радиатора разведены в виде шестиугольника (если смотреть сверху), и по две в ряд в передней проекции. Это обеспечивает оптимальное распределение тепла.

В кулере есть 51 большая и шесть маленьких радиаторных пластин, расположенных с зазором в 2 мм друг относительно друга. Приблизительная общая площадь рассеивания тепла составляет 8200 см². Тепловые трубки соприкасаются с основанием не по всей длине. Ближе к его краям они оказываются приподнятыми над желобками.

Тепловые трубки припаяны к ребрам радиатора во всех местах контакта, в лучших традициях компании Noctua. А вот из аэродинамических оптимизаций тут есть только зубчики, расположенные ближе к краям пластин.

Крепежные планки одеты непосредственно на основание и прикручены двумя шестиугольными винтами каждая. Они предусматривают возможность смещения кулера на дистанцию в 3 или 6 мм от слота PCI. Если в этом есть необходимость, крепежные винты извлечь и передвинуть в соответствующее положение, выгравированное на планках. Крепежные винты на планках тоже рассчитаны под шестиугольную отвертку и подпружинены.

Основание кулера сплошное, медное и покрытое сверху никелем для предотвращения коррозии. Его размер составляет 70х56 мм. Подошва очень ровная, в определенном ракурсе на ней хорошо видны мелкие радиальные бороздки, оставленные фрезой.

Установка

Монтаж кулеров Noctua на сокет TR4 упрощен настолько, насколько это возможно и практически не требует предварительной подготовки. Основная тонкость состоит лишь в способе нанесения термопасты. Поскольку размер крышки процессора очень большой, инструкция рекомендует посадить на нее сначала девять маленьких капель термоинтерфейса (диаметром 3–4 мм), а затем четыре больших (5–6 мм) по схеме, как это показано на рисунке ниже. После чего придавить их кулером. Лучше всего этот процесс показан в официальном видео.

Из-за размера кулера, закручивать четыре крепежных винта приходится под углом, предварительно демонтировав вентилятор. К счастью, комплектная отвертка позволяет делать это без проблем. Естественно, что затяжку винтов следует производить равномерно и поочередно

По завершению процесса, надеваем вентилятор обратно и подключаем его к питанию.

С оперативной памятью вентилятор не конфликтует ни с одной, ни с другой стороны, и это хорошо.

А вот со слотами расширения конфликт есть. Первый слот PCI-E будет перекрыт полностью. А чтобы не мешать второму слоту, кулер придется, вероятно, сдвигать в сторону от него на 3 или 6 мм, меняя штатную позицию крепежных планок.

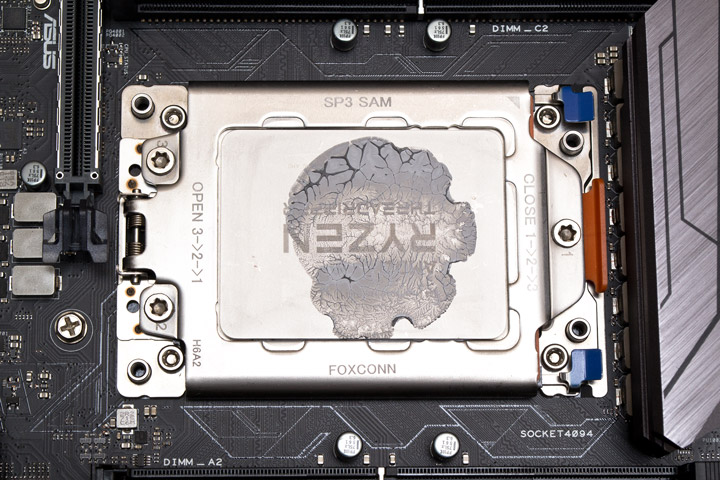

Отпечаток получился очень хорошим, что говорит о ровной подошве кулера и относительно ровной крышке нашего стендового процессора. Как видим, процессор накрывается основанием кулера полностью и даже с небольшим запасом по краям.

Noctua NH-U12S TR4-SP3

Noctua NH-U12S, как и 140-мм кулер, тоже не является новинкой в ассортименте компании. Его универсальная версия появилась в 2013-ом году и тоже успела побывать в нашей тестовой лаборатории на обзоре. Вариант под sTR4 отличается исключительно основанием, креплениями и комплектацией.

Упаковка и комплект поставки

Упаковка сделана полностью в стиле Noctua — красиво, информативно и практично. После ознакомления с ней официальный сайт уже можно не посещать.

Кулер с вентилятором упакованы во внутреннюю картонную коробку, а необходимые аксессуары сложены в отдельный коробочку, на которой перечислены их названия и показан внешний вид. В комплекте с кулером есть:

• инструкция по монтажу;
• шестиугольная отвертка с шариковым наконечником;
• шприц с термопастой Noctua NT-H1;
• понижающий максимальную скорость адаптер LNA NA-RC6 (длиной 75 мм);
• клейкий металлический логотип Noctua;
• четыре резиновых демпфера для дополнительного вентилятора NF-F12 PWM;
• две крепежные скобы для второго вентилятора.

Внешний вид

Noctua NH-U12S TR4-SP3 — это классический башенный кулер под 120-мм вентилятор с U-образным расположением тепловых трубок и высотой в 158 мм. Комплектуется одним пропеллером Noctua NF-F12 PWM (не самым удачным, на мой взгляд).

Особых проблем по части совместимости у данной модели кулера никогда не было. Не будет их и в варианте с платформой Socket TR4, поскольку вентилятор все равно не дотягивается до оперативной памяти. А при необходимости его можно регулировать по высоте.

Крыльчатка Noctua NF-F12 PWM состоит из семи пологих лопастей, рассчитанных создавать приличное давление для продува радиаторов. Подшипник фирменный (Noctua SSO2), гидродинамический, с магнитной стабилизацией. Скорость вращения контролируется с помощью ШИМ-модуляции в диапазоне от 300 до 1500 об/мин. Пиковую скорость можно снизить до 1200 об/мин, используя комплектный переходник LNA. Максимальный уровень шума на радиаторе составляет 52 дБ (А). С обеих сторон на углы вентилятора надеты виброизолирующие резиновые демпферы. В комплекте есть и более широкие резиновые демпферы для второго дополнительного вентилятора. Они нужны, чтобы улучшать акустическую картину системы охлаждения, отодвигая вентилятор от радиатора на несколько миллиметров. Одиннадцать неподвижных лопастей сзади фокусируют и выпрямляют воздушный поток (не самая полезная вещь при использовании на радиаторе). Длина четырехконтактного шнура питания составляет 200 мм.

Форма и габариты радиатора остались без изменений: 158 мм по высоте, 125 в ширину и 45 мм в толщину.

Пять 6-мм тепловых трубок в теле радиатора разведены в форме креста (если смотреть сверху). В передней проекции получается три отдельных ряда. И это хорошо с точки зрения оптимального распределения тепла.

Кулер состоит из 50 радиаторных пластин одинакового размера, расположенных с зазором в 1,75 мм друг относительно друга. Приблизительная общая площадь рассеивания тепла составляет 5400 см². Тепловые трубки соприкасаются с основанием не по всей длине. Ближе к его краям они приподняты над желобками.

Тепловые трубки припаяны к ребрам радиатора во всех местах контакта. Из аэродинамических оптимизаций тут есть только зубчики, расположенные в районе средней тепловой трубки. Кроме того, тут тоже отказались от усилительной планки, которая в прошлых ревизиях охладителя находилась возле крайних тепловых каналов.

Крепежные планки одеты непосредственно на основание и прикручены двумя шестиугольными винтами каждая. Они предусматривают возможность смещения кулера на дистанцию в 3 или 6 мм от слота PCI-E. Если в этом есть необходимость, крепежные винты следует вынуть и передвинуть в соответствующее положение, выгравированное на планках. Крепежные винты рассчитаны под шестиугольную отвертку и подпружинены.

Основание кулера сплошное, медное и покрытое сверху никелем для предотвращения коррозии. Его размер составляет 70х56 мм. Подошва очень ровная, в определенном ракурсе на ней хорошо видны мелкие радиальные бороздки, оставленные фрезой.

Установка

Монтаж кулера NH-U12S на сокет TR4 производится точно так же, как и в варианте с NH-U14S. Все что нужно — это правильно нанести термопасту и прикрутить последовательно и поочередно подпружиненные винты. Сделать в данном случае это будет проще, поскольку радиатор их не закрывает и держать отвертку можно прямо.

По завершению процесса, следует водрузить вентилятор обратно на место и подключить его к питанию.

С оперативной памятью вентилятор не конфликтует ни с одной стороны.

Кулер оказывается расположенным очень близко к первому слоту PCI, хотя и не задевает его. Если, все же, он будет касаться платы расширения, то есть возможность сдвинуть его на 3 или 6 мм, изменив штатную позицию крепежных планок. В любом случае, этот момент лучше проверить и примерить кулер до установки без нанесения термопасты.

Отпечаток термоинтерфейса отличный, что говорит о ровной подошве кулера. Правда, уголки основания, как видим, оказываются слегка приподняты, что, впрочем, никак не должно повлиять на общую картину температур.

Noctua NH-U9 TR4-SP3

Эта модель кулера ранее никогда не попадалась нам в руки. Но и она не является новинкой, а, по сути, есть модификацией по части основания, креплений и вентиляторов серверного охладителя Noctua NH-U9DO A3, предназначенного для процессоров AMD Opteron в вариантах сокетов G34, C32 и F.

Упаковка и комплект поставки

Упаковка продукта все так же хороша. Красивая, надежная и информативная.

Кулер с вентиляторами упакованы во внутреннюю коробку без полиграфии, а необходимые аксессуары сложены в отдельный коробок, на котором перечислены их названия и показан внешний вид. В комплекте с кулером есть:

• инструкция по монтажу;
• клейкий металлический логотип Noctua;
• шестиугольная отвертка с шариковым наконечником;
• шприц с термопастой Noctua NT-H1;
• два понижающих максимальную скорость адаптера LNA NA-RC7 (длиной 75 мм);
• кабель разветвитель на два четырехконтактных разъема NA-YC1.

Внешний вид

Noctua NH-U9 TR4-SP3 это компактный радиатор с U-образным расположением тепловых трубок, рассчитанный на установку 92-мм вентиляторов, которых в комплекте насчитывается сразу две штуки.

Несмотря на малую высоту, в толщину этот кулер с двумя вентиляторами получается довольно крупным — целых 120 мм и явно будет задевать модули оперативной памяти.

В качестве вентиляторов в данном кулере используются две одинаковые 92-мм модели Noctua NF-A9 PWM, которые мы уже имели честь испытывать в наших тестах и остались весьма довольны ими. Семь лопастей стандартной конфигурации, очень качественный двигатель и фирменный гидродинамический подшипник создают минимум паразитных призвуков. Крыльчатка вращается в диапазоне от 400 до 2000 об/мин, при желании с помощью резистора ее можно ограничить на отметке в 1550 об/мин. Максимальный общий уровень шума обеих пропеллеров на радиаторе составляет 55 дБ (А). Длина четырехконтактного шнура питания в резиновой оплетке равна 200 мм. На углах рамки с обеих сторон одеты маленькие резиновые демпферы.

По форме радиатор представляет собой параллелепипед высотой в 125 мм, шириной 95 мм и толщиной 71 мм. Передняя и задняя режущая кромка ребер покрыты закругленными зубчиками, которые, наверное, улучшают акустику, либо ускоряют отвод тепла, с точки зрения компании. Но это не точно.

Noctua смогла пристроить в столь небольшой объем сразу шесть 6-мм тепловых трубок, расположив их один сдвоенный ряд, друг за другом. Решение сложно назвать оптимальным, но в этих габаритах любое другое распределение тепловых каналов значительно уменьшило бы продуваемость радиатора. Возле трубок есть две вертикальные планки, укрепляющие поперечную жесткость конструкции.

Тело радиатора насчитывает 36 пластин приблизительной суммарной площадью рассеивания тепла в 4900 см². Зазор между пластинами — 1,9 мм. Тепловые трубки в этот раз занимают желобки в основании практически полностью, площадь контакта получается даже больше, чем в более крупных радиаторах, рассмотренных ранее.

Тепловые трубки припаяны к ребрам радиатора во всех местах контакта. Площадь пластин могла бы быть и чуть обширнее, если бы не атавизмы в виде круглых вырезов под отвертку (которые не нужны в данной модели кулера).

Крепежные планки одеты непосредственно на основание и прикручены двумя шестиугольными винтами каждая. Они предусматривают возможность смещения кулера на дистанцию в 3 или 6 мм от слота PCI-E, хотя в данном случае это вряд ли будет актуально. Крепежные винты на планках рассчитаны под шестиугольную отвертку и подпружинены.

Основание кулера сплошное, медное и покрытое сверху никелем для предотвращения коррозии. Его размер составляет 70х56 мм. Подошва очень ровная, в определенном ракурсе на ней хорошо видны мелкие радиальные бороздки, оставленные фрезой.

Установка

Noctua NH-U9 TR4-SP3 устанавливается на сокет TR4 проще всех остальных моделей. С него можно даже не снимать вентиляторы, поскольку они никоим образом не мешают закручивать крепежные винты, выглядывающие по бокам от радиатора.

По завершению процесса остается только присоединить вентиляторы к разъемам питания. Если разъем только один, можно использовать комплектный разветвитель. Кстати, понижающие переходники следует ставить уже после разветвителя, подключая их отдельно к каждому пропеллеру.

Неприятность состоит в том, что вентиляторы кулера с обеих сторон накрывают первый разъем оперативной памяти. И если на планках памяти надеты сильно высокие радиаторы (выше стандарта в 38 мм), то будет конфликт. Этот момент следует учитывать при подборе конфигурации системы.

Со слотами расширения данный кулер никак не пересекается.

Отпечаток снова получился отличным и равномерным. У всех трех моделей рассмотренных выше кулеров прижим очень хороший, равно как и достаточно ровная подошва.

А теперь перейдем к самому интересному — сравнению кулеров в тепловом тесте.

Технические характеристики

Эффективность отвода тепла данных воздушных кулеров мы сравнивали между собой. Единственный референс, который нам удалось подобрать к ним в пару — это система жидкостного охлаждения NZXT Kraken X62, показавшая ранее хорошие результаты на платформе Intel LGA2011, и для которой в комплекте с процессором Threadripper нашлась подходящая рамка крепления.

Тестовый стенд

Для тестирования систем охлаждения использовался стенд на базе материнской платы с сокетом AMD TR4 в следующей конфигурации:

• процессор: AMD Ryzen Threadripper 1950X (3,4@3,6 ГГц, 1,200 В; 3,4@4,0 ГГц, 1,400 В);
• материнская плата: ASUS ROG Zenith Extreme (AMD X399);
• видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
• память: Kingston HX424C15FBK4/32 (4x8 ГБ, DDR4-2400, 15-15-15-36-2Т, 1,20 В);
• твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
• блок питания: be quiet! Dark Power Pro 10 (550 Вт);
• термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 25 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест CPU-Z CPUID Benchmark Version 17.01.64 в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа HWiNFO64 v.5.82-3410.

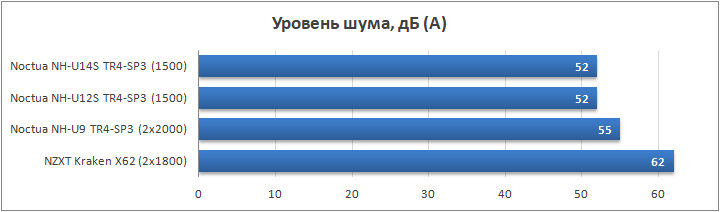

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

Поскольку процессор AMD Ryzen Threadripper 1950X является очень горячим в пиковых нагрузках, мы даже не пытались проверять кулеры Noctua в бесшумных режимах работы — это заведомо привело бы к перегреву. Потому было принято решение отказаться от традиционного сравнения соотношения уровня шума к общей эффективности, а вместо этого проверить, на что способны тестируемые системы охлаждения на полной скорости и в полной нагрузке. Потому график уровня шума приводится тут сугубо для справки — все системы одинаково хорошо слышны в данных режимах. Хотя СВО NZXT Kraken X62, конечно же, с запасом превзошло всех по уровню громкости на максимальных оборотах.

AMD Ryzen Threadripper 1950X — довольно интересный и сложный для тестирования процессор. Дело в том, что все его 16 вычислительных ядер могут произвольно изменять свою частоту и индивидуально регулировать напряжение питания каждого ядра в зависимости от текущей задачи и температур. Чтобы избежать разнобоя в результатах, решено было жестко зафиксировать для всех ядер частоту в 3,6 ГГц при напряжении в 1,200 В с помощью «родной» программы Ryzen Master, что приблизительно соответствует автоматическому режиму работы под полной многопоточной нагрузкой.

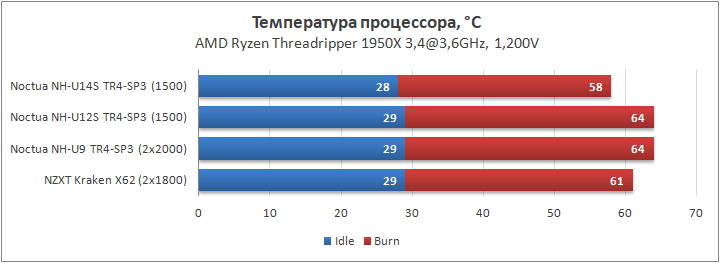

Как видим, все кулера без проблем справились со своей задачей, температура даже не достигла условно максимальной в 68 градусов. Лучше всех себя проявил Noctua NH-U14S, который оказался как самым производительным, так и самым тихим кулером. На втором месте — NZXT Kraken X62, с проигрышем в 3 градуса, но при очень высоком уровне шума (который, конечно же, можно было и снизить, но это не входило в наши задачи). На третьем месте с одинаковым результатом в 64 градуса оказались NH-U12S и NH-U9, причем второй кулер шумнее первого на 3 дБ (А), что, впрочем, слабо различимо на слух.

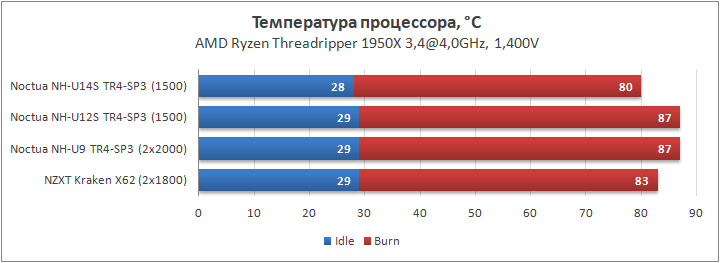

Теперь давайте посмотрим, как справятся наши системы охлаждения с заветными 4,0 ГГц при 1,400 В. Тут можно было бы подобрать и более низкое напряжение или более высокую частоту, но в любом случае, эта модель процессора не испытывает сильного прироста производительности при дальнейшем увеличении частоты. А вот нагрев вырастает до неконтролируемых пределов, не только при повышении напряжения, но и при его чрезмерном занижении, которое процессор пытается компенсировать автоматически.

При повышении напряжения картина существенно не изменилась. NH-U12S и NH-U9 выбыли из соревнования, поскольку превысили критическую для процессора температуру в 86 градусов, после чего начался троттлинг со сбросом частоты половины ядер. К чести Threadripper 1950X отметим, что он не отключался при этом и не впадал в критический для системы сбой. Noctua NH-U14S по-прежнему сохранила за собой первое место при 80 градусах, а NZXT Kraken X62 точно так же уступил ей 3 градуса при диком завывании обеих своих вентиляторов. А причина тому, вероятно, кроется в малой зоне контакта водоблока с крышкой процессора, на что явно намекает отпечаток термопасты на нем.

Выводы

Ну что же, в отличие от других производителей воздушных систем охлаждения, компания Noctua не побоялась принять вызов от AMD Ryzen Threadripper и специально адаптировала под него свои лучшие кулеры, переделав их крепеж и подошвы. По состоянию на сегодня, для владельцев данной серии процессоров и нет особого выбора. Они могут взять себе либо одно из этих трех изделий Noctua, либо подобрать СВО с подходящим по размерам водоблоком и креплением. Но и тут есть свои нюансы.

Лучшим вариантом охлаждения для Threadripper хоть в разгоне, хоть без него, будет Noctua NH-U14S TR4-SP3. Этот кулер отлично справляется с процессором, да еще и со средним уровнем шума. Кроме того, сюда можно добавить второй вентилятор, снизив, таким образом, шум или температуру, и вся конструкция в целом не мешает оперативной памяти. Но есть и минусы. Радиатор имеет высоту в 165 мм, что поместится далеко не в каждый компьютерный корпус. А еще полностью перекрывает первый слот PCI-E и частично создает помехи второму, что потребует смещения крепежей кулера во избежание конфликта.

Система Noctua NH-U12S TR4-SP3 может быть рекомендована для охлаждения Threadripper в стоке, без существенного разгона, либо же младших моделей в линейке. Конек данного кулера — универсальность. Он не мешает ни памяти, ни слотам расширения, да и по высоте имеет всего 158 мм. Уровень шума такой же, как и у NH-U14S, и тоже есть возможность добавить второй вентилятора.

В чем состоит тайный смысл приобретения Noctua NH-U9 TR4-SP3, на фоне двух предыдущих моделей, остается загадкой. Он оценивается в ту же сумму, что и NH-U12S, имеет такую же производительность в стоке, но шумит чуть больше. Кроме того, этот кулер не даст установить в два ближайших к процессору слота память с высокими радиаторами. Из позитивных моментов отметим, что нет никаких конфликтов со слотами расширения, кулер можно смонтировать даже не снимая вентиляторы, и он имеет крайне низкий профиль — 125 мм. И это наталкивает на мысль о том, что NH-U9 TR4-SP3 скорее найдет себе пристанище в серверных системах, нежели в настольных ПК.
