Упаковка и комплект поставки
Noctua NH-U14S упакован в традиционную для компании коричнево-белую коробку. Описывать достоинства и информативность полиграфии нет смысла, ведь они находятся на традиционно высоком уровне. Перейдем сразу к содержимому.
Открыв упаковку, наталкиваемся на три коробки поменьше. В самой длинной из них находится общий комплект аксессуаров, а в двух поменьше — раздельные наборы креплений для сокетов AMD и Intel.
Разложив комплект на столе, становится понятно, насколько значительную часть стоимости кулера составляют аксессуары. Слева мы видим набор креплений для процессорных разъемов AMD и две скобы для дополнительного вентилятора. По центру — три инструкции по установке на AMD (начиная с АМ2), Intel LGA2011 и LGA115x. Чуть ниже — клейкий шильдик с логотипом Noctua, четыре полоски виброизоляции для сторонних вентиляторов, четыре удлиненные прокладки для еще одного Noctua NF-A15 PWM, понижающий резистор, тюбик с термопастой Noctua NT-H1 и отвертку. Справа — комплект креплений на сокеты Intel LGA2011 и Intel LGA115x.
Внешний вид
Noctua NH-U14S оборудован новейшим вентилятором Noctua NF-A15 PWM, с детального изучения которого мы и начнем.
Посадочные отверстия Noctua NF-A15 PWM совпадают с обычными 120-мм моделями, но габариты чуть больше привычных, а контур рамки нестандартен. По толщине имеем 25 мм, в высоту 140 мм, а в ширину — целых 150 мм. Цветовая гамма крыльчатки и рамки — традиционная для австрийской фирмы. Угол атаки лопастей, их форма и количество указывает на попытку достичь баланса между статическим давлением и объемом прокачиваемого воздуха.
Максимальная скорость вращения данного вентилятора составляет от 300 до 1500 об/мин и регулируется посредством ШИМ. Обращаем внимание читателей на то, что этот показатель действителен только для комплектного пропеллера. Купив Noctua NF-A15 PWM в отдельной розничной упаковке получим скорость вращения не выше 1200 об/мин, хотя название и внешний вид моделей полностью идентичны. Отличие можно установить, взглянув на маркировку с обратной стороны корпуса. Там указаны различия в скорости, силе тока и потреблении.
Рамка вентилятора оснащена виброизолирующими накладками. Подключение к питанию — четырехконтактное. Длина шнура составляет 200 мм, что не слишком мало и не слишком много.
В комплекте с кулером поставляется дополнительный набор виброизоляторов, которые на 4 мм толще обычных. Они предназначены для дополнительного вентилятора, как написано в инструкции, с целью улучшения акустических характеристик, путем отодвигания пропеллера от тела радиатора.
Рассмотрим внимательно радиатор. В высоту он достигает 165 мм. В нем есть все фамильные черты, присущие продуктам Noctua.
Однако конфигурация положения тепловых трубок в виде шестиугольника определенно напоминает структуру лучших кулеров от Thermalright. Особых улучшений аэродинамики на ребрах не видно. Несколько зубцов по краям, треугольная выемка по центру, вот собственно и все.
Левая сторона радиатора полностью подобна правой. Ось симметрии кулера находится точно над центром процессорного разъема. Через отверстие посередине можно дотянуться отверткой до винта, удерживающего предустановленную прижимную скобу. Ширина от края до края — 150 мм.
Основной массив радиатора состоит из 51 ребра и имеет зазор 1,7 мм между пластинами. Снизу к нему примыкает еще шесть ребер меньшего размера, с которыми контактирует только две тепловые трубки. Распределение трубок можно считать очень удачным. Крайние в подошве, и соответственно — наиболее холодные, занимают вторую и пятую позицию. Четыре центральных горячих тепловых трубки разведены по краям, максимально далеко друг от друга, туда, где воздушный поток наиболее сильный. Благодаря этому достигается лучшая возможная скорость отвода тепла для данного типа кулера.
Загнутые под прямым углом законцовки пластин закрывают большую часть боковин радиатора. Это еще одно конструктивное улучшение, не дающее потоку воздуха распыляться в стороны и заставляющее проходить его прямо. Толщина радиатора в данной проекции — 52 мм.
Прижимная скоба, состоящая из планки и двух подпружиненных винтов, прикреплена к кулеру по умолчанию.
Вид снизу позволяет лучше рассмотреть расположение тепловых трубок в подошве, но не раскрывает решительно ничего нового о конструкции радиатора. Никелированные тепловые трубки пропаяны в местах соединения с ребрами и основанием.
Можно утверждать, что основание Noctua NH-U14S идентично таковому у прошлых моделей. В качестве рудимента остались четыре отверстия по углам, к которым раньше привинчивались крепежные лапы. Подошва по-прежнему не зеркальная, на ней отчетливо видны радиальные следы от фрезы.
Но теперь, ровно по центру мы наблюдаем круглую выпуклость, оставленную там, судя по всему, намеренно. А ведь ранее для Noctua были характерны ровные основания. Невольно вспоминается легендарный горб на продуктах Thermalright, неужели и правда он способен улучшить теплообмен с кристаллом процессора? Установка

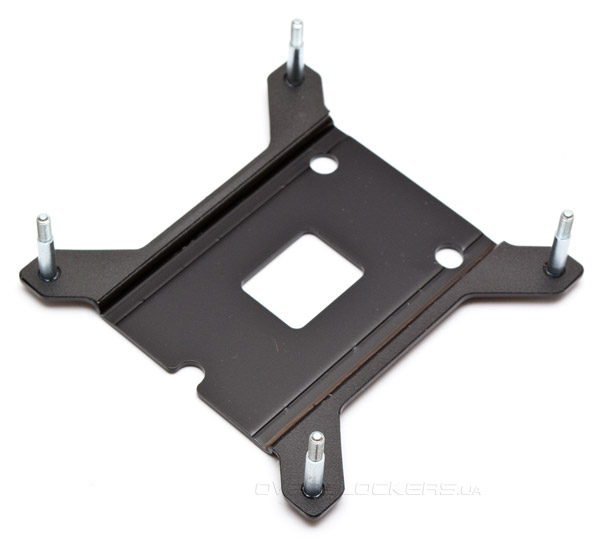

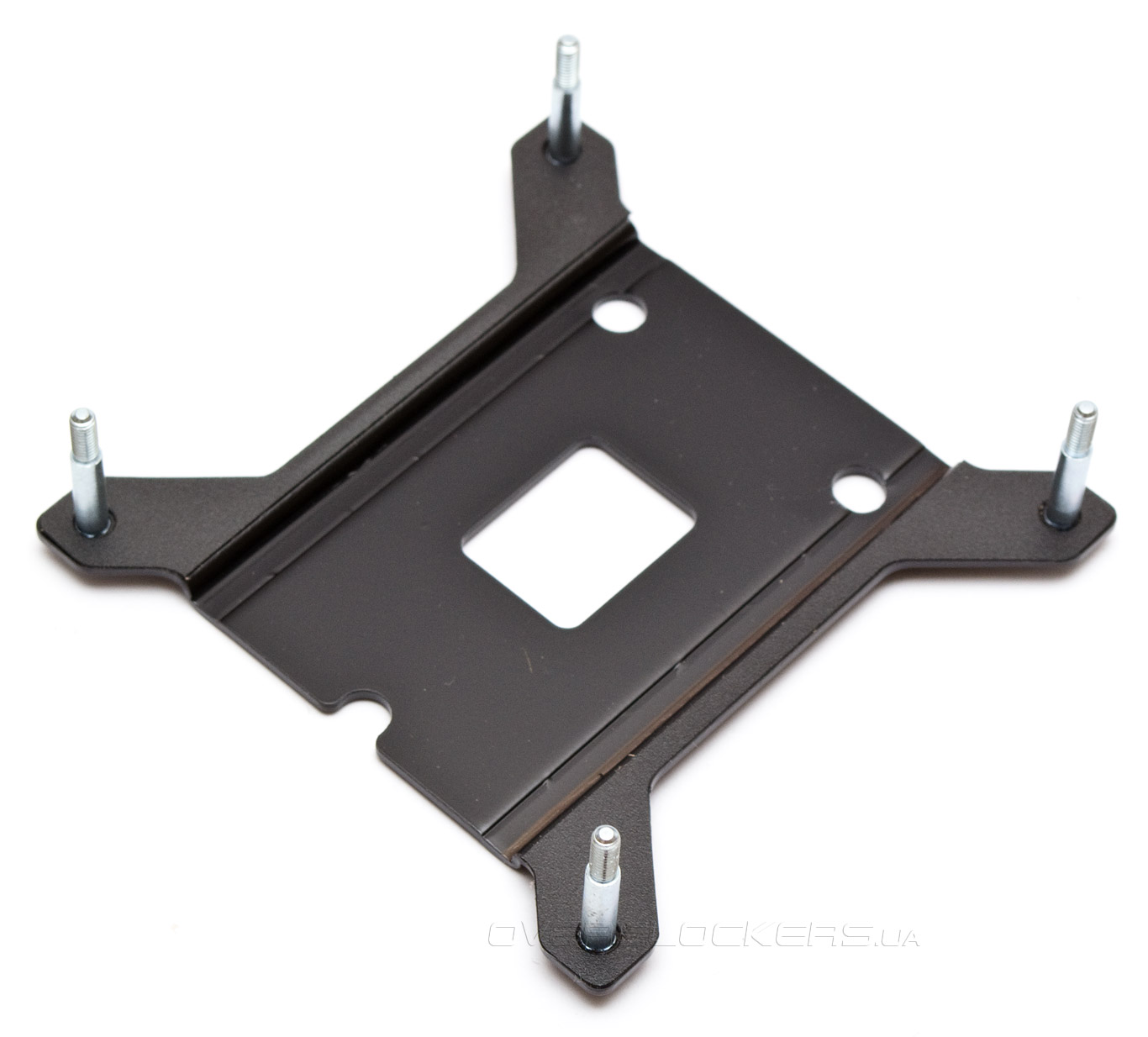

Noctua NH-U14S поддерживает сокеты Intel LGA2011, LGA1150/1155/1156 и все платформы AMD, начиная с АМ2. Разъемы Intel LGA1366 и LGA775 остались в прошлом, с точки зрения австрийской компании. Преобразилось и крепление SecuFirm2. Теперь усилительная пластина соединена со штырьками, а вместо резиновых прокладок к металлу приклеена более простая электроизоляционная пленка, неразличимая на первый взгляд. Мы расскажем о монтаже кулера на примере сокета Intel LGA1155.

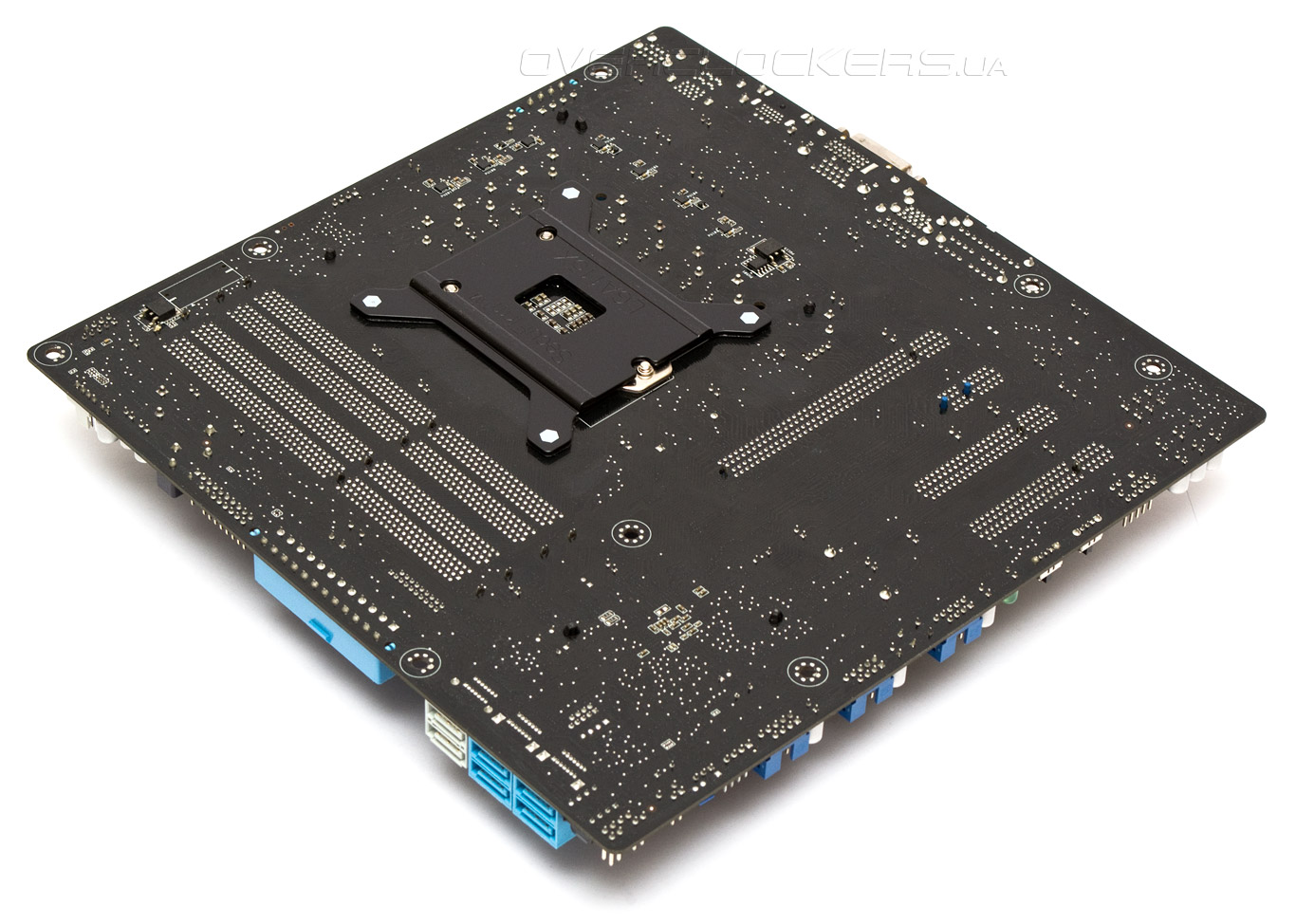

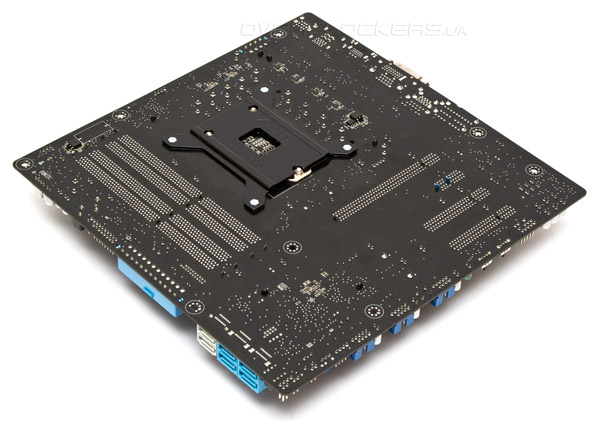

Для начала продеваем усилительную пластину через отверстия материнской платы. Допускается только один вариант ориентации.

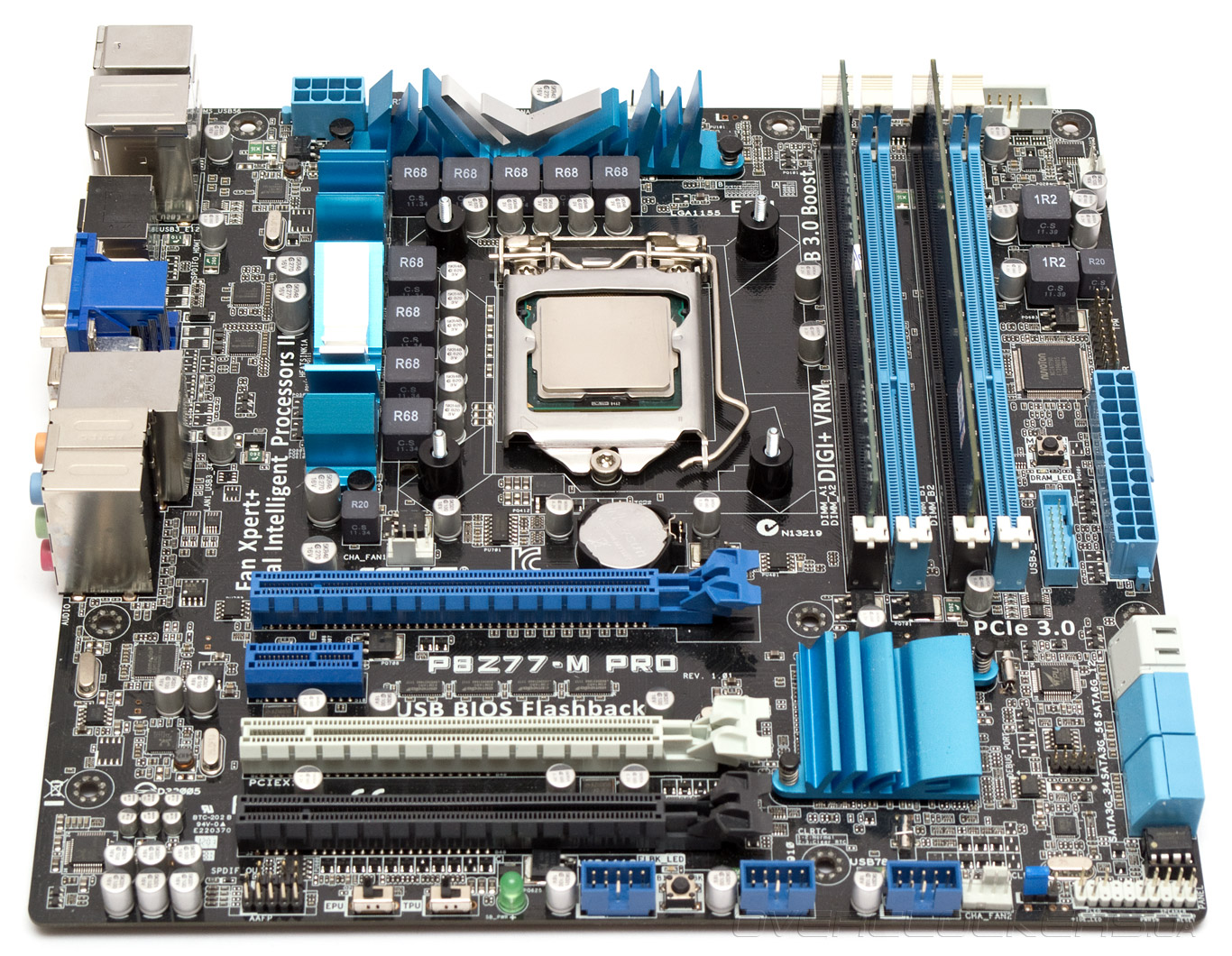

Затем надеваем на крепежные штырьки пластиковые подставки черного цвета.

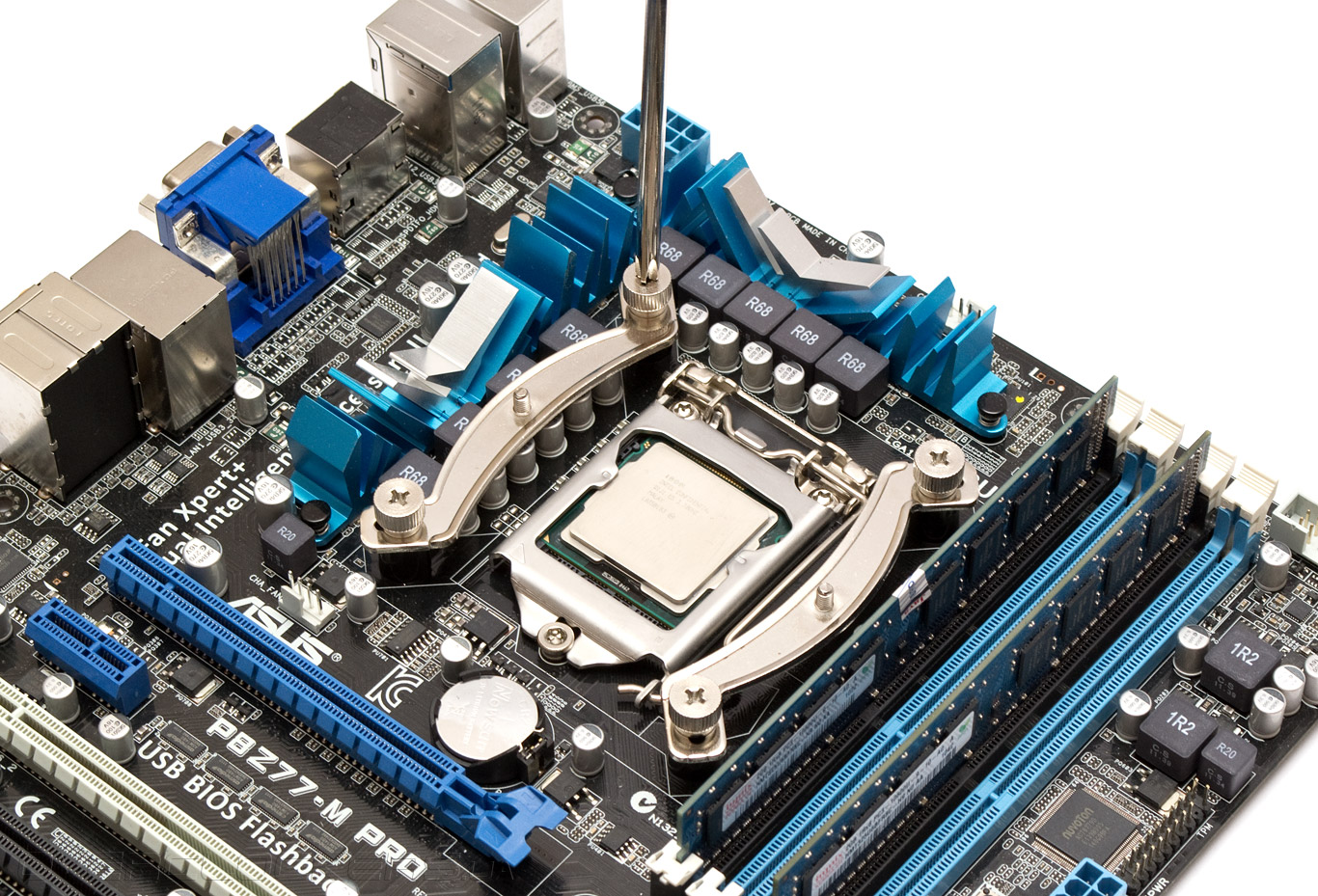

Укладываем крепежные лапы, внимательно следя за тем, чтобы на штырьки попали ближние к процессору отверстия. Дальние отверстия предназначены исключительно для Intel LGA2011. Вручную навинчиваем гайки, для верности затянув их отверткой.
После нанесения термоинтерфейса ставим радиатор и закручиваем подпружиненные винты. Крепежную скобу при этом желательно придерживать со стороны противоположного винта, чтобы кулер не перекашивался и термопаста выдавливалась равномерно по поверхности процессора.

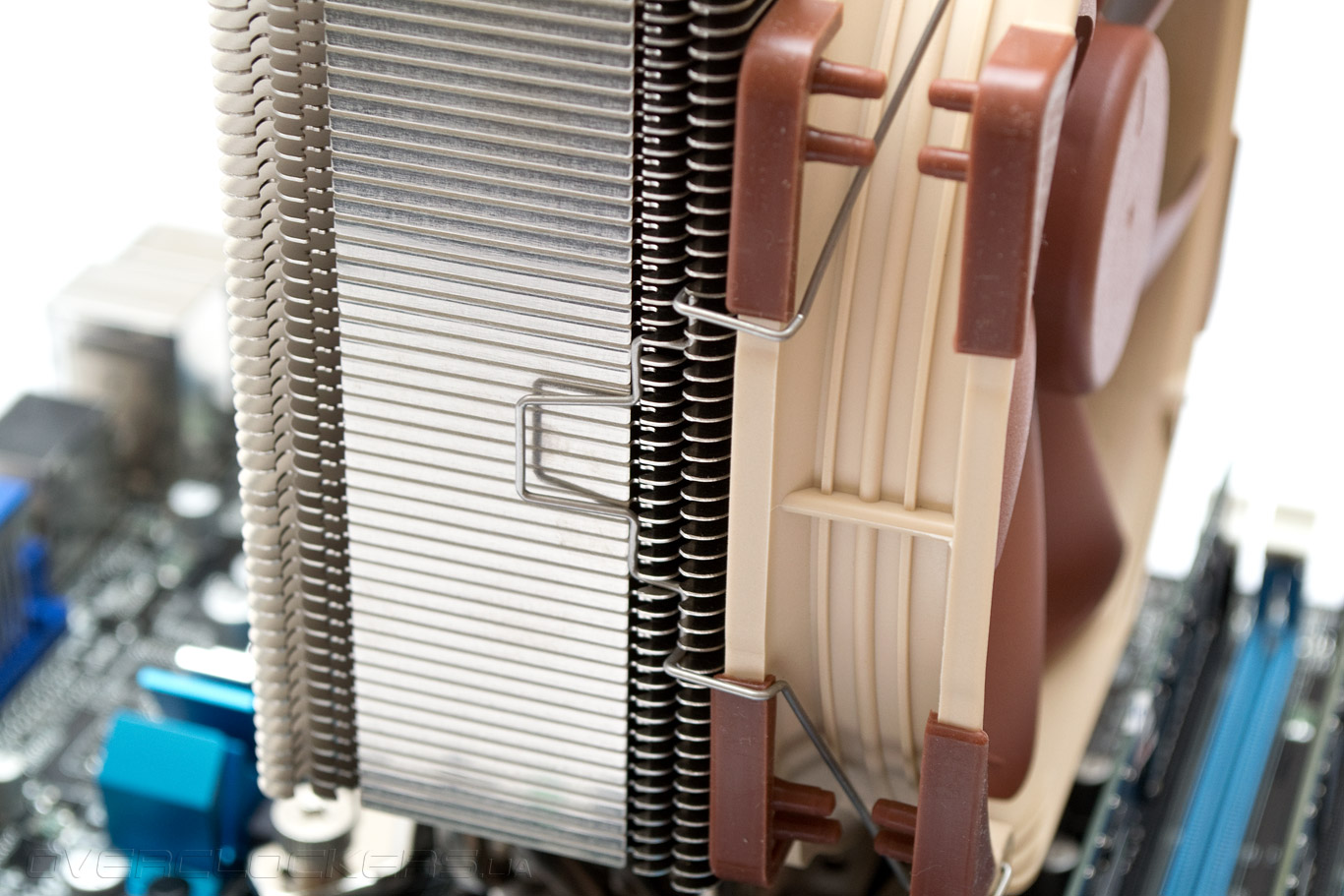

Финальная стадия — установка вентилятора. Комплектные скобы надеваются легко, но нужно помнить, что у них две позиции фиксации. В случае использования обычных виброизоляторов, скоба цепляется за оба ряда. Если установлены более толстые резиновые прокладки, то проволока держится только за первый ряд.

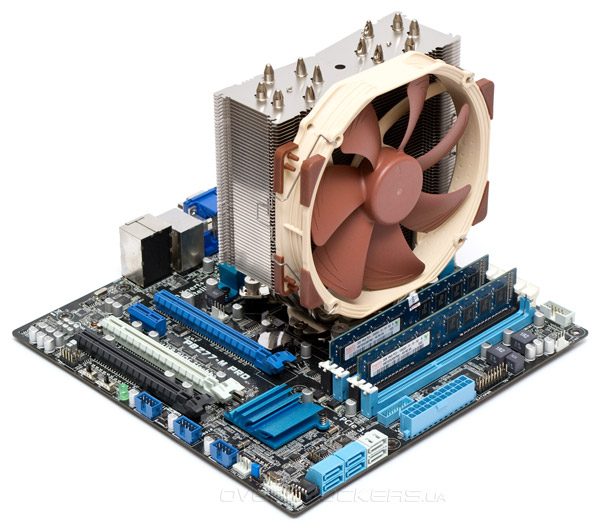

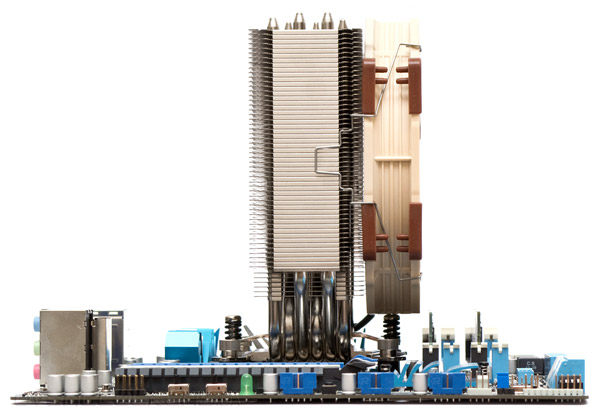

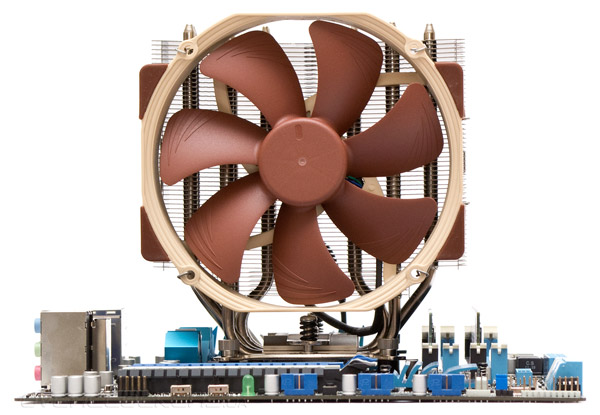

Так выглядит кулер на материнской плате в сборе.

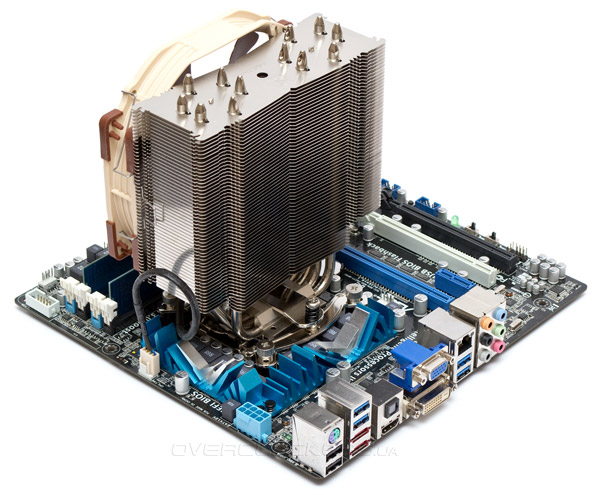

Места сзади остается достаточно для удобного подключения кабеля питания процессора даже в тесном корпусе.
На платформе Intel LGA1155 вентилятор не касается даже первого слота оперативной памяти. Но на платформах AMD установка памяти с высокими радиаторами в первый слот будет невозможна.

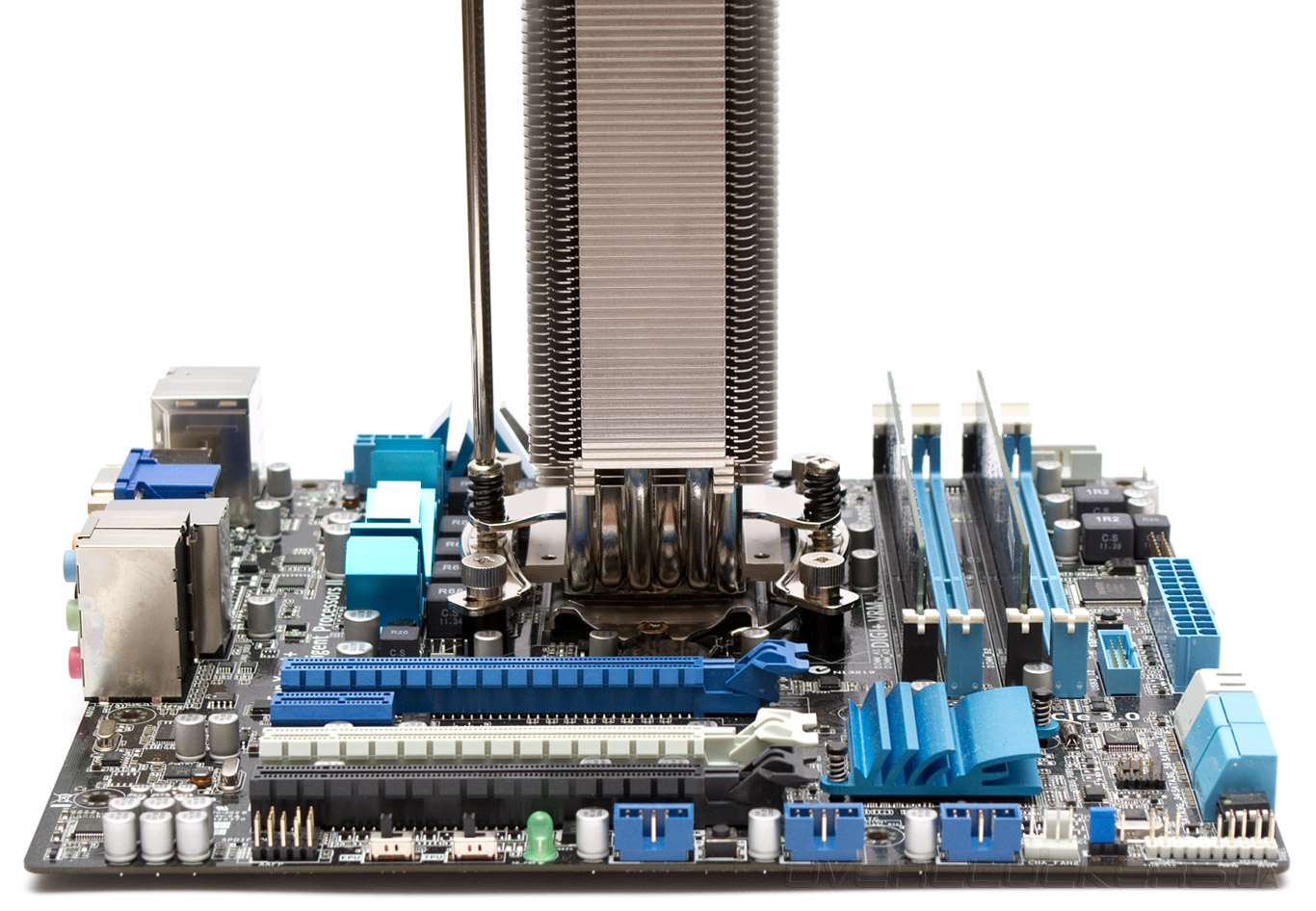

Если Noctua NH-U14S установлен параллельно оперативной памяти, первый слот PCI-E будет недоступен.

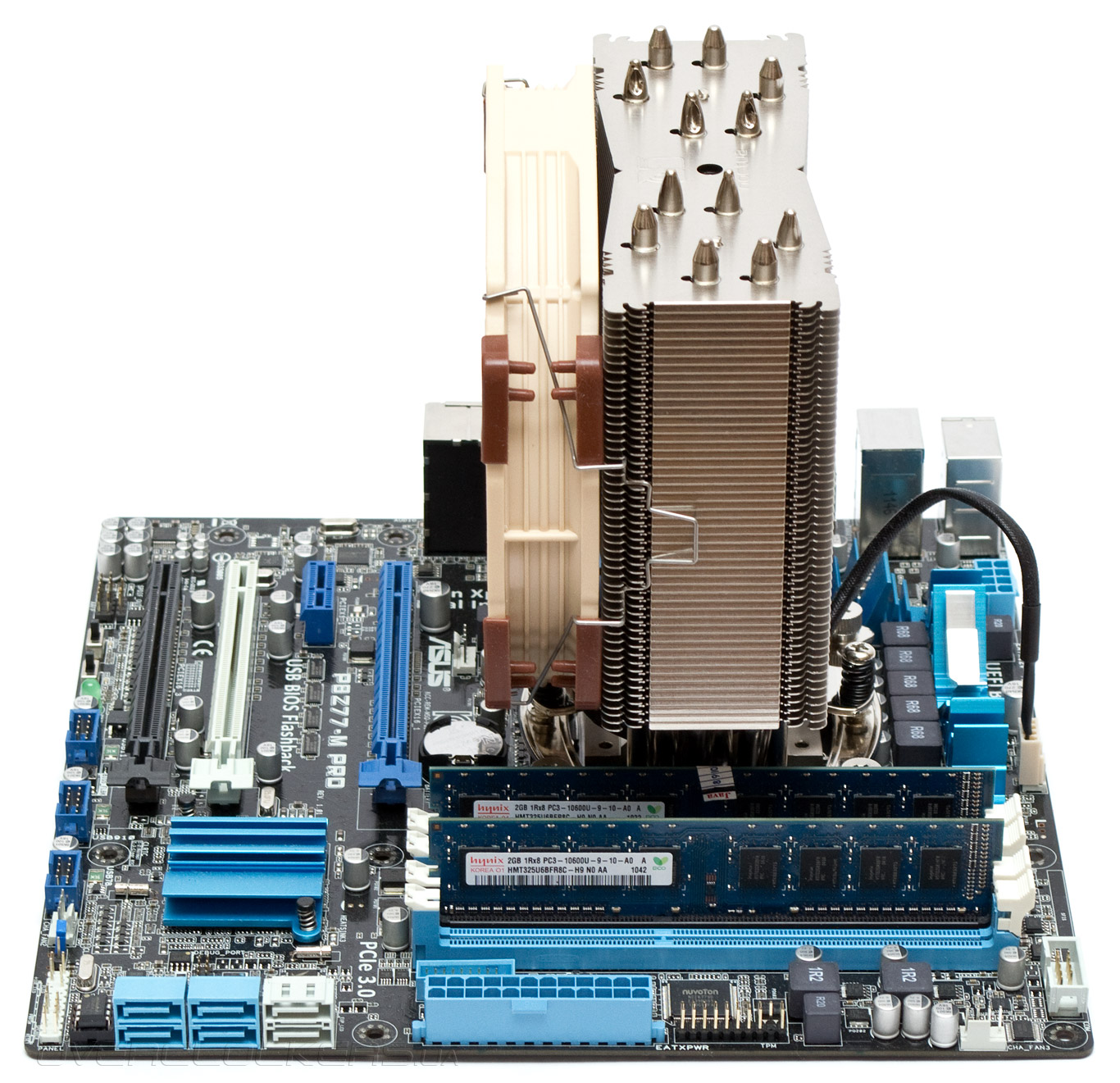

Если развернуть кулер перпендикулярно, ситуация меняется, но два слота памяти получают ограничение по высоте.
Зато до первого слота PCI-E остается несколько сантиметров. Как видно, из-за своих габаритов Noctua NH-U14S совместим далеко не со всеми платами. Поэтому, перед приобретением внимательно ознакомьтесь со списком совместимых «материнок» на официальном сайте.

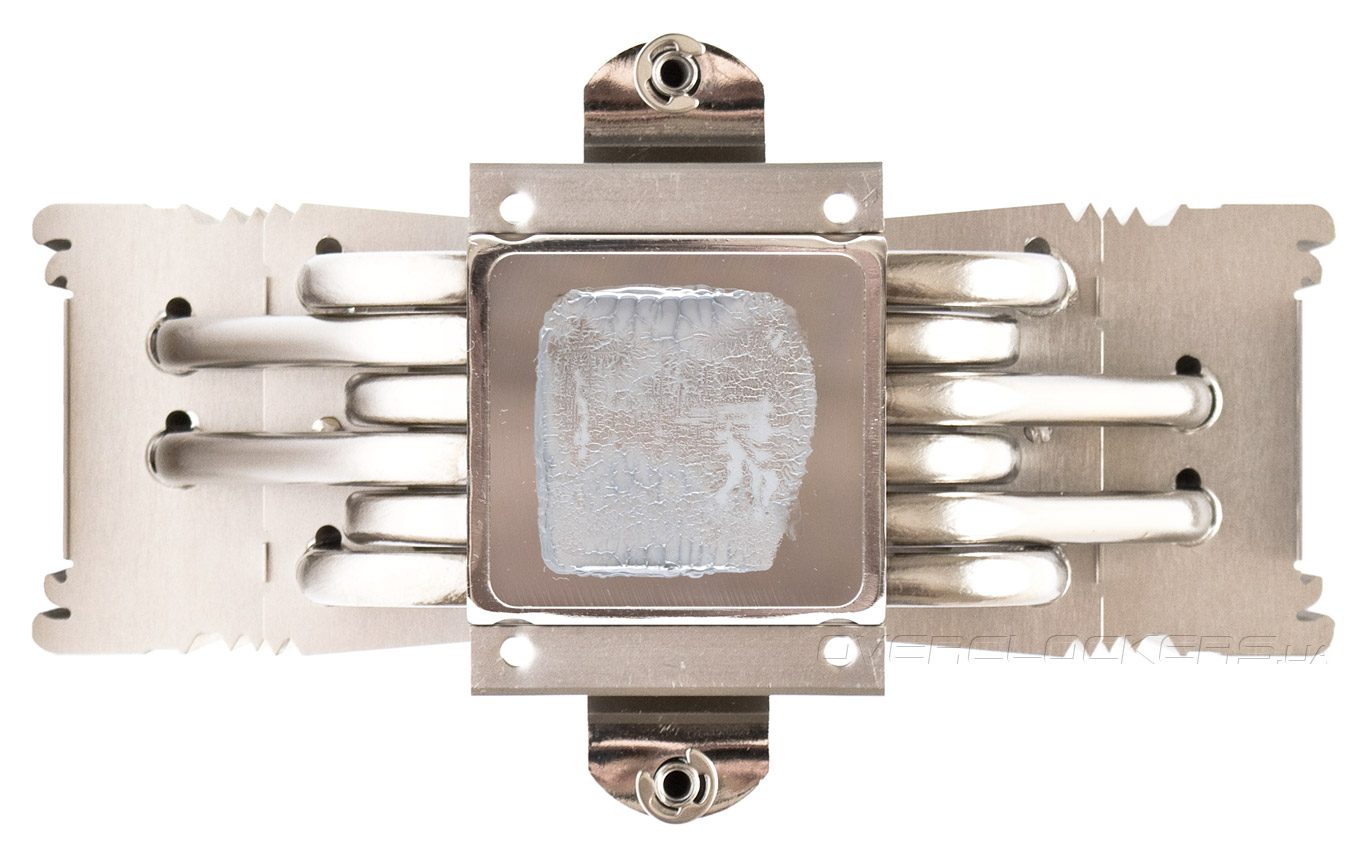

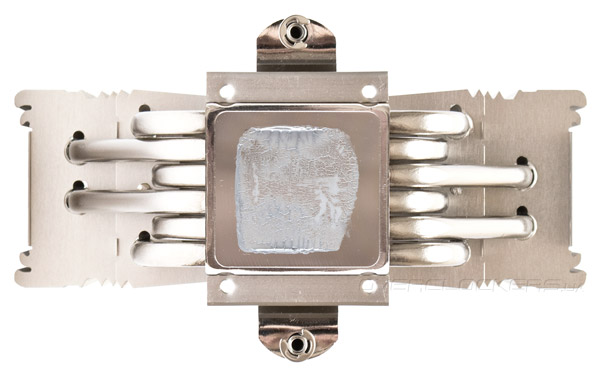

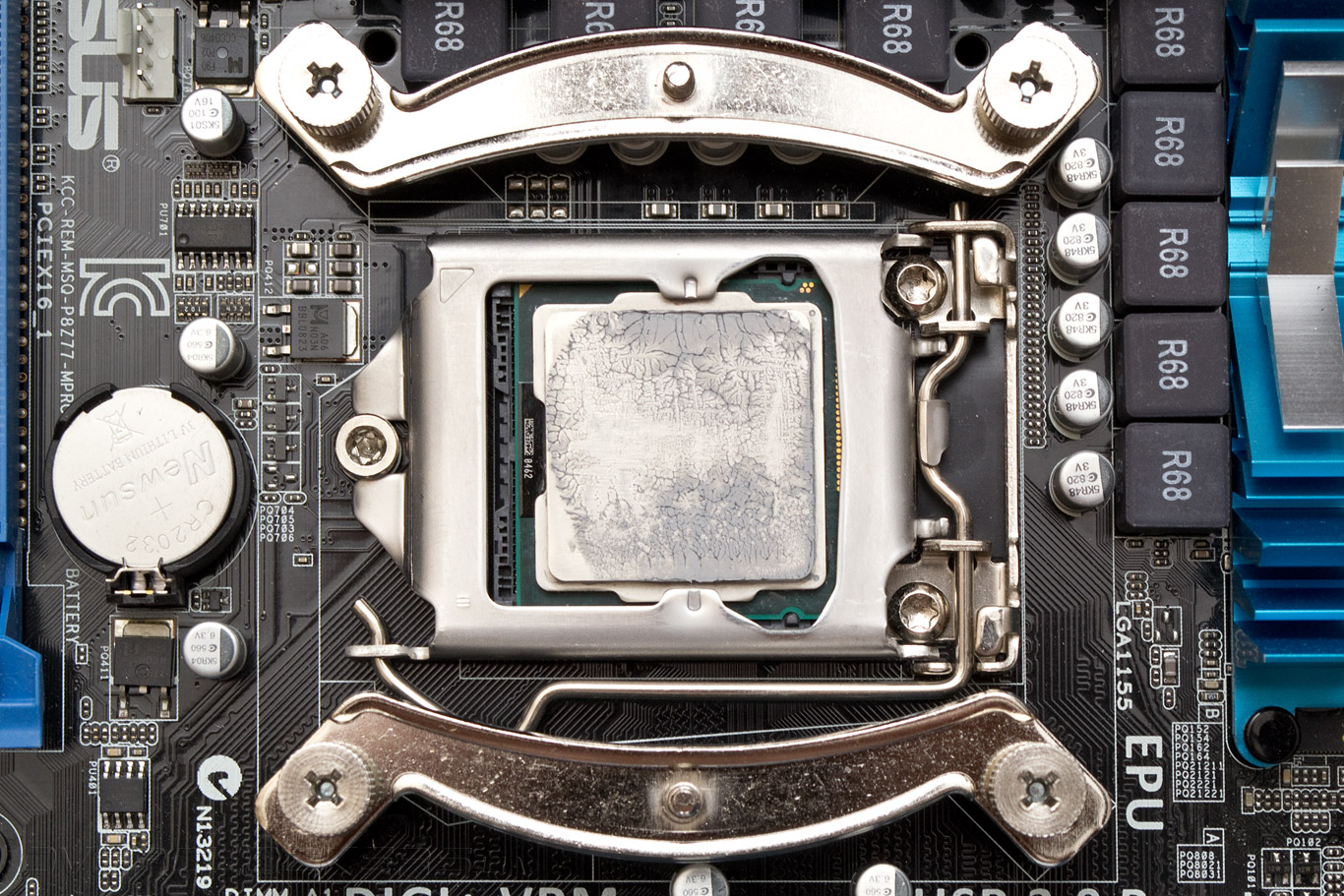

Отпечаток термопасты отчетливо указывает на наличие выпуклости в центре.
На платформе Intel хороший уровень прижима по центру важнее равномерного контакта по всей площади крышки процессора. Но на платформах АМД данный изгиб подошвы с большой вероятностью приведет к значительному ухудшению теплопередачи.
Технические характеристики
Эффективность Noctua NH-U14S мы сравнили c флагманом австрийцев — Noctua NH-D14 и лидером бюджетного сегмента — Zalman CNPS10X Performa.
| Техническая характеристика | Noctua NH-U14S | Noctua NH-D14 | Zalman CNPS10X Performa |
| Совместимость с процессорными разъемами | Intel LGA 1156/1155/1150/2011 AMD AM2(+)/AM3(+)/FM1/FM2 |
Intel LGA 775/1156/1155/1150/1366 AMD AM2(+)/AM3(+)/FM1/FM2 |
Intel LGA 775/1156/1155/1150/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 150х52х165 | 140x130x160 | 132x75x152 |
| Размеры вентилятора (ДхШхВ), мм | 150х140х25 | 120х120х25 140х140х25 |
120х120х25 |
| Материал радиатора и конструкция | Вертикальная конструкция из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки и основание никелированы, все соединения пропаяны | Вертикальная двухсекционная конструкция из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки и основание никелированы, все соединения пропаяны | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание |
| Вес радиатора, г | 770 | 900 | 610 |
| Количество пластин радиатора, шт. | 57 | 42 / 42 | 47 |
| Толщина пластин, мм | 0,45 | 0,5 | 0,45 |
| Межреберное расстояние, мм | 1,7 | 2 / 2 | 1,9 |
| Расчетная площадь радиатора, см2 | ~8 100 | ~11 760 | 7 900 |
| Модель вентилятора | Noctua NF-A15 PWM | Noctua NF-P14 Noctua NF-P12 |
Zalman ZP1225ALM |
| Скорость вращения вентилятора, об/мин | 300~1500 с ШИМ (300~1200 с ШИМ и LNA) |
1200 / 1300 | 900–2000 с ШИМ |
| Воздушный поток, м3 | 140,2 (115,5 c LNA) | 110,3 / 92,3 | – |
| Уровень шума вентилятора, дБ(А) | 24 (19,2 c LNA) | 19,6 / 19,8 | 17 ~ 36 |
| Статическое давление, мм воды | 1,51 (0,89 c LNA) | – / – | – |
| Количество и тип подшипника вентилятора | Гидродинамический подшипник с магнитной стабилизацией SSO2 | Гидродинамический подшипник с магнитной стабилизацией SSO | Улучшенная втулка |
| Время наработки на отказ вентилятора, час | 150 000 | 150 000 | 50 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 | 12 |
| Сила тока вентилятора | 0,13 | 0,10 / 0,09 | 0,2 |
| Пиковое энергопотребление вентилятора, Вт | 1,56 | 1,2 / 1,08 | 2,4 |
| Дополнительные особенности | Понижающий обороты переходник (LNA) | Понижающий обороты переходник | Фирменный резистор RC24P в комплекте |
| Средняя стоимость, $ | ~76 | ~80 | ~32 |
Тестовый стенд
Сравнительная эффективность отвода тепла кулером Noctua NH-U14S определялась на базе платформы Intel LGA1155 в следующей конфигурации:
- процессор: Intel Core i5-2500K (3,3@4,5 ГГц, 1,344 В);
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- память: Hynix HMT325U6BFR8C-H9 (2x2 ГБ, DDR3-1333 МГц, 9-9-9-24-1T);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
- контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении, без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от подшипника переднего вентилятора системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 34 дБ (А).
В качестве дополнительного вентилятора использован Noctua NF-A15 PWM с максимальной скоростью вращения крыльчатки 1200 об/мин.
Результаты тестирования

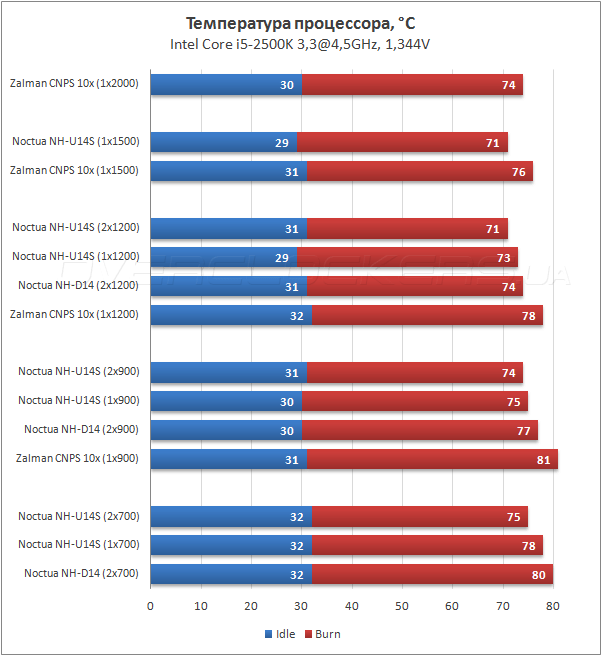

Noctua NH-U14S откровенно удивляет своей производительностью. Даже с использованием одного пропеллера, кулер превосходит Noctua NH-D14 на несколько градусов. И это при меньшей на 3500 см2 площади рассеивания. С нашей точки зрения, на высокую эффективность Noctua NH-U14S повлияло три фактора: выпуклое по центру основание в сочетании с платформой Intel LGA1155, производительный вентилятор и удачное распределение тепловых трубок в теле радиатора. Но давайте посмотрим, как обстоят дела с уровнем шума.

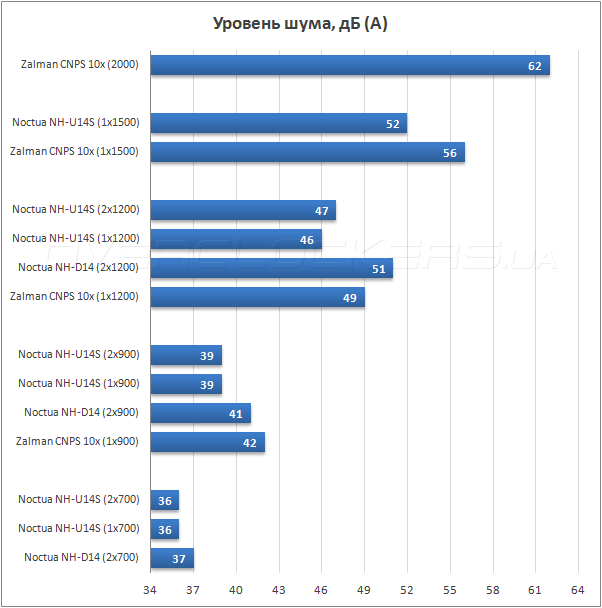

Как видно из графика замеров уровня шума, Noctua NH-U14S — это чрезвычайно тихий кулер, учитывая, что условная граница бесшумности соответствует уровню 37 дБ (А), а комфортный уровень находится возле отметки 40 дБ (А). Даже здесь ему удалось обойти Noctua NH-D14. С точки зрения баланса между комфортом и охлаждением, оптимальным будет использование комплектного вентилятора на скорости 900 об/мин. Установка второго Noctua NF-A15 PWM нецелесообразна, поскольку выигрыш в температуре незначителен. Тем более, что на скорости 1200 об/мин два вентилятора почему-то вступают в акустически неприятный резонанс. Тональность одиночного пропеллера на 1500 об/мин звучит субъективно приятнее.
Выводы
Приятно видеть, что компания Noctua не почивает на лаврах, а активно развивает и совершенствует свои системы охлаждения. NH-U14S получился практически идеальным кулером для платформ Intel LGA115х. Он оценен дешевле, чем Noctua NH-D14, превосходит его по соотношению производительности и уровня шума, и отличается повышенной совместимостью с модулями памяти. Однако мы не можем утверждать, что эти достоинства будут столь же ярко выражены на платформах AMD и Intel LGA2011, учитывая их конструктивные особенности и кривизну подошвы кулера. Поэтому Noctua NH-D14 еще рано списывать со счетов.
В жертву тишине и мощности охлаждения Noctua NH-U14S принесена универсальная совместимость. Из-за больших габаритов и новой системы крепления, он подойдет далеко не ко всем материнским платам и корпусам. Это, пожалуй, единственный замеченный нами недостаток.
Высокая эффективность, низкий уровень шума, отличное качество изготовления, богатая комплектация и фирменная шестилетняя гарантия в полной мере соответствуют цене продукта, поэтому Noctua NH-U14S является отличным выбором для энтузиастов компьютерного дела.
