Полгода назад мы тестировали отличную 280-мм СВО от NZXT под названием Kraken X62, которая смогла впечатлить нас уровнем своей тишины в сочетании с производительностью. А сегодня мы проверим в деле флагмана серии NZXT Kraken — трехсекционную СВО X72 и попробуем сравнить ее с X62. Без лишних предисловий, приступим к сути.
Упаковка и комплект поставки
Упаковка Kraken X72 довольно габаритная, оформлена в стиле технического минимализма, преобладающие цвета — белый и фиолетовый. На ее передней части есть изображение и название продукта, сбоку приведены технические характеристики, а с обратной стороны коротко описаны основные достоинства данной системы охлаждения.

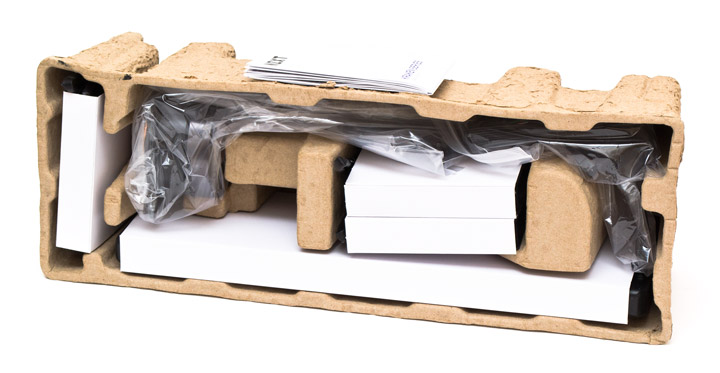

Внутри, уже традиционно для подобных систем, все упаковано в форму из прессованного картона. Радиатор и вентиляторы обернуты листами из белого картона, все остальные детали расфасованы по полиэтиленовым пакетам.
В комплект поставки NZXT Kraken X72, кроме 360-мм радиатора, водоблока и трех 120-мм вентиляторов входит:
- инструкция по монтажу;
- PowerSATA кабель для подключения питания к водоблоку и вентиляторам;
- кабель Mini-USB для подключения водоблока в колодку USB 2.0;
- металлическая крепежная рамка водоблока для сокетов Intel (одета на помпу по умолчанию);
- металлическая крепежная рамка водоблока для сокетов AMD;
- пластиковая усилительная пластина для сокетов Intel LGA 115x и 1366;
- четыре винтовые стойки для сокета AMD AM4 (с круглыми шайбами в основании);
- четыре винтовые стойки для сокета AMD AM3 и его аналогов;
- 12 коротких винтов для крепления радиатора к корпусу ПК;
- 24 шайбы под крепежные винты вентиляторов;
- 12 длинных винтов для монтажа вентиляторов;
- четыре винтовые стойки для сокетов Intel LGA 2011 и его аналогов;
- четыре винтовые стойки для сокетов Intel LGA 115x / 1366;
- четыре металлические гайки с накатанной головкой.
Внешний вид
Внешний дизайн радиатора NZXT Kraken X72 как две капли воды похож на аналогичные устройства, выпущенные по лицензии Asetek. Помпа связана с радиатором гибкими 400-мм резиновыми шлангами, укрепленными плотной нейлоновой оплеткой. Внешний диаметр шлангов составляет 11 мм, внутренний, если судить по толщине фиттингов — порядка 7 мм.
Радиатор изготовлен из алюминия и полностью окрашен в черный цвет, причем под ушками для крепления вентиляторов есть неокрашенные участки серого металла. Общая его длина составляет 394 мм, а ширина 120 мм, с учетом боковых накладок, в которых есть три набора крепежных отверстий для 120-мм вентиляторов, расположенных без зазора. Ребра радиатора ленточного типа, набраны с плотностью расположения в 20 FPI (пластин на дюйм). Между ребрами проходят 14 каналов, через которые прокачивается хладагент. Две крайние ленты пластин по бокам более узкие, чем остальные. Суммарная площадь рассеивания тепла приблизительно составляет 8400 см², что даже несколько меньше, чем у Kraken X62. Вес снаряженной системы без учета вентиляторов — 793 грамма.
Трубки неподвижно соединены с фитингами радиатора методом прессовки, пластиковыми обоймами. Толщина коллектора со стороны шлангов — 19 мм.
Коллектор с противоположной стороны имеет толщину в 15 мм. Здесь же наклеен серийный номер изделия.
В толщину радиатор имеет все те же привычные уже 27 мм. Кроме того, по бокам есть четыре заклепки, и едва заметная фоновая надпись NZXT.
Цилиндрический водоблок, совмещенный с помпой, выглядит интересно за счет полупрозрачного зеркала сверху с эффектом бесконечности, куда еще встроена и ARGB-подсветка. Его пластмассовый корпус визуально поделен на две части: верхнюю и нижнюю, разделенные между собой углублением. Диаметр блока составляет 80 мм, высота — 53 мм.
Шланги соединяются с водоблоком с помощью угловых фитингов, которые поворачиваются в стороны с небольшим усилием и на приличные углы. Информации об установленной внутри помпе производитель не предоставляет. Она работает при напряжении 12 В и имеет максимальное энергопотребление 13,5 Вт, значительная часть которого уходит на обеспечение питания встроенной подсветки. Помпа может развивать скорость от 1600 до 2800 об/мин и управляется программно, в зависимости от температуры или пожеланий пользователя. Приятно, что уровни издаваемого шума низкие — от 37 до 43 дБ (А) при 2100–2800 об/мин. Помпа практически бесшумная на минимуме, а на максимуме ее едва слышно на фоне вентиляторов даже без корпуса.
Справа от шлангов находится специальный разъем на девять контактов, куда общим коннектором включается питание, кабеля для подключения вентиляторов и колодка для мониторинга скорости вентиляторов. За ним есть еще один разъем для подключения кабеля Mini-USB, через который осуществляется программное управление устройством — скоростью вентиляторов, помпы и настройками подсветки.
На основании трафаретом нанесен тонкий слой довольно вязкого и пластичного термоинтерфейса. Удобно при первой установке, но при повторном монтаже пользователю придется докупать термопасту.
Основание круглое и медное, диаметром 54 мм. Подошва кулера крепится к помпе при помощи восьми винтов, вкрученных по периметру. Само основание имеет «коническую» форму, что заметно даже визуально по характерному выступу в центре, и по расходящимся от него концентрическим кругам шлифовки. Рамка с лапами крепления подпружинена, легко снимается путем надавливания и поворота против часовой стрелки. Монтаж происходит в обратном порядке. По умолчанию тут одета рамка, подходящая для установки кулера на сокеты Intel LGA 115х/1366/2011/2066.
Набор проводов, который обязательно нужно будет включить в девятиконтактный разъем на помпе (об этом даже предупреждает наклейка на зеркале водоблока), состоит из таких кабелей: 1) провода тахометра, длиной 210 мм с трехконтактным вентиляторным разъемом на конце; 2) провода питания длиной 480 мм и разъемом PowerSATA на конце (включается напрямую в блок питания); 3) разветвителя на три четырехконтактных разъема, длиной 415 мм до первого коннектора и по 30 мм до всех остальных. Разъем тахометра есть только в первом коннекторе, потому, если требуется мониторинг скорости вентиляторов, то ведущий из них нужно подключать именно сюда. Управление скоростями пропеллеров осуществляется посредством ШИМ.
Кабель с колодкой USB 2.0 с одной стороны и разъемом Mini-USB с другой имеет длину 600 мм. Его нужно включить в подходящие разъемы на помпе и материнской плате, чтобы была возможность управлять системой с помощью соответствующего программного обеспечения.
В качестве вентиляторов в системе Kraken X72 используются три фирменных пропеллера NZXT Aer P120 (RF-AP120-FP) формата 120х120х25 мм. Они обладают гидродинамическим подшипником и семью неширокими прямыми лопастями. Из аэродинамических оптимизаций тут есть специальная рамка, увеличивающая поток воздуха, и законцовки на лопастях, снижающие уровень турбулентного шума. Скорость вентилятора регулируется при помощи ШИМ и может составлять от 500 до 2000 об/мин при уровнях шума от 36 до 67 дБ (А). Паразитных призвуков в двигателе нет, пропеллеры могут сохранять бесшумность вплоть до 700 об/мин и 40 дБ (А). На максимальной скорости уровень шума получается очень высоким. Производитель обещает для этих моделей срок наработки на отказ в 60 тысяч часов эксплуатации и дает 6 лет гарантии. Четырехконтактный шнур питания длиной в 400 мм заключен в резиновую оплетку. Уголки в рамке, в отверстия которых вкручиваются винты, выполнены из мягкой резины.
Так выглядят вентиляторы на радиаторе:
В сборе с вентиляторами, общая толщина Kraken X72 равна 52 мм, при условии, что шляпки винтов утоплены в резиновые крепления. В любом случае, по высоте памяти, в случае, если система нависает над материнской платой сверху, производитель указывает ограничение в 35 мм.
Перейдем к установке СВО и тестированию её эффективности.
Установка
Монтаж NZXT Kraken X72 производится довольно просто на любом процессорном разъеме. Но проще всего его устанавливать на Intel LGA2011. Все, что требуется — вкрутить подходящие металлические стойки в соответствующие отверстия в рамке разъема.
Затем одеть на них водоблок с подходящей крепежной рамкой. И закрутить четыре гайки с накатанной головкой, проворачивая их по очереди на несколько оборотов, чтобы обеспечить равномерный прижим. Затяжку гаек до конца можно произвести при помощи крестовой отвертки. Обратите внимание, что логотип NZXT на зеркальной верхней панели помпы не поворотный, и чтобы он был ориентирован правильно, вход шлангов в водоблок должен находиться справа от процессора. Осталось только подключить помпу к питанию БП, вентиляторам, колодке USB и разъему процессорного вентилятора.
Верхняя панель кажется зеркальной, когда подсветка выключена. Но, на самом деле, это полупрозрачное стекло, за которым скрывается сложная конструкция из линз, восьми радиальных RGB-светодиодов, одного центрального RGB-диода, подсвечивающего логотип NZXT и еще одного зеркала, создающего визуальное ощущение пустоты и глубины, наподобие колодца. Вся эта светомузыка настраивается индивидуально и даже может нести полезную нагрузку, например, отображая цветом текущую температуру процессора.
Водоблок отлично прижимается к процессору, на что указывает полученный отпечаток. Наибольшая сила прижима достигается в центре основания водоблока, и ослабевает по краям.
Программное обеспечение
NZXT Kraken X72 использует собственное продвинутое программное обеспечение под названием CAM. Его требуется загрузить с официального сайта и установить.
Интерфейс программы умещается в одном окне, из которого есть переходы в дополнительные вкладки (кнопки расположены по вертикали). Сверху по горизонтали находятся кнопки для снятия снимка экрана, переход в дневную или ночную цветовую гамму, раздел уведомлений и переход в раздел настроек. Первая вкладка позволяет осуществлять мониторинг за состоянием процессора, видеокарты, памяти и накопителя.
Во второй собрана информация про систему в целом.
Третья вкладка позволяет осуществлять наблюдение и регистрацию данных об уровне игровой производительности машины в отдельных приложениях, и создавать графики нагрева компонентов, однако для ее использования требуется регистрация в программе.
В четвертой вкладке можно осуществлять управление скоростью помпы и вентиляторов. Ими можно руководить вручную или задать определенный автоматический профиль в зависимости от температуры процессора. Скорость вентилятора можно менять в диапазоне от 25 до 100% (500–2000 об/мин), а скорость помпы — от 60 до 100% (2100–2800 об/мин).
Шестая вкладка — это настройки подсветки водоблока. Их много, с разнообразными эффектами, вплоть до возможности организовать светомузыку в такт с воспроизводимой композицией. Восемь светодиодов, размещенных по кругу, и диод логотипа настраиваются индивидуально. Предусмотрена даже возможность их полного отключения.
Последняя, седьмая вкладка, позволяет принудительно находить подключенные к системе устройства, поддерживающие ПО CAM.
В разделе настроек есть возможность управлять учетной записью программы, изменять цвет ее интерфейса, язык и способ ее запуска. У CAM есть возможность вывода информации о системе и ее производительности на экран в виде оверлея. В настройках уведомлений можно определить параметры и триггеры для их вывода на экран.
Перейдем к тепловому тесту.
Технические характеристики
Эффективность отвода тепла системой жидкостного охлаждения NZXT Kraken X72 сравнивалась с одним из лучших современных воздушных кулеров — Noctua NH-D15S и с 280-мм версией Kraken X62.
| Техническая характеристика | NZXT Kraken X72 | NZXT Kraken X62 | Noctua NH-D15S |
|---|---|---|---|
| Страница продукта | nzxt.com | nzxt.com | noctua.at |
| Совместимость с процессорными разъемами | Intel LGA 115x/1366/, Intel LGA 2011/2011-v3/2066, AMD TR4 / AM4, AMD AM2(+)/AM3(+)/FM1/FM2(+) | Intel LGA 115x/1366/, Intel LGA 2011/2011-v3/2066, AMD TR4 / AM4, AMD AM2(+)/AM3(+)/FM1/FM2(+) | Intel LGA 1156/1155/1150/1151, Intel LGA 2011-0/2011-3/2066, AMD AM4, AMD AM2(+)/AM3(+)/FM1/FM2(+) |
| Размеры радиатора (ДхШхВ), мм | 394х120х27 | 315х143х30 | 150х135х160 |
| Размеры вентилятора (ДхШхВ), мм | 3 шт 120х120х25 | 2 шт 140х140х26 | 150х140х25 |
| Материал радиатора и конструкция | Алюминиевый трехсекционный водяной радиатор с ребрами ленточного типа | Алюминиевый двухсекционный водяной радиатор с ребрами ленточного типа | Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны |
| Вес радиатора, г | 793 | 890 | 980 |
| Количество пластин радиатора, шт. | 283 | 112 | 45 / 45 |
| Толщина пластин, мм | 0,2 | 0,2 | 0,5 |
| Межреберное расстояние, мм | 1,5 | 1,5 | 2 |
| Расчетная площадь радиатора, см2 | ~8 422 | ~9 176 | ~12 660 |
| Размер водоблока, (ДхШхВ), мм | 80х80х53 | 80х80х53 | – |
| Материал водоблока | Пластмассовый корпус с медным основанием | Пластмассовый корпус с медным основанием | – |
| Скорость помпы при 12В, об/мин | 1600 ~ 2800 (+/– 300) | 1600 ~ 2800 (+/-– 300) | – |
| Пиковое энергопотребление помпы, Вт: | 13,5 | 13,5 | – |
| Модель вентилятора | NZXT Aer P120 (RF-AP120-FP) | NZXT Aer P140 (RF-AP140-FP) | 1 x Noctua NF-A15 PWM |
| Скорость вращения вентилятора, об/мин | 500 ~ 2000 (+/– 300) с ШИМ | 500 ~ 1800 (+/– 300) с ШИМ | 450 ~ 1500 с ШИМ |
| Воздушный поток, м3/ч | 31,06 ~ 124,22 | 46,33 ~ 166,79 | 140,2 |
| Уровень шума вентилятора, дБ (А) | 21 ~ 36 | 21 ~ 38 | 24,6 |
| Статическое давление, мм воды | 0,18 ~ 2,93 | 0,21 ~ 2,7 | – |
| Количество и тип подшипника вентилятора | Гидродинамический подшипник (Fluid dynamic bearing) | Гидродинамический подшипник (Fluid dynamic bearing) | Гидродинамический подшипник с магнитной стабилизацией (SSO2) |
| Время наработки на отказ вентилятора, час | 60 000 | 60 000 | 150 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 | 12 |
| Сила тока вентилятора, А | 0,32 | 0,35 | 0,13 |
| Пиковое энергопотребление вентилятора, Вт | 3,84 | 4,20 | 1,56 |
| Дополнительные особенности | 8-ми секционная RGB подсветка водоблока и логотипа NZXT, ПО CAM для мониторинга параметров ПК, управления помпой, вентиляторами и подсветкой. | 8-ми секционная RGB подсветка водоблока и логотипа NZXT, ПО CAM для мониторинга параметров ПК, управления помпой, вентиляторами и подсветкой. | Понижающий максимальные обороты переходник |
| Средняя стоимость, $ | ~200 | ~160 | ~100 |
Тестовый стенд
Для тестирования эффективности системы жидкостного охлаждения NZXT Kraken X72 использовался стенд на базе платформы Intel LGA2011 в следующей конфигурации:
- процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
- видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
- память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
- твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентиляторов: Noctua NA-FC1;
- термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 29 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования
Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Обе системы, Х62 и Х72, имеют достаточную эффективность, что позволило даже на разогнанном процессоре протестировать их не только на максимальной скорости, но и в режимах пониженных и средних оборотов, а также в малошумном и бесшумном режиме соответственно. Для Noctua NH-D15S мы добавили спереди один вентилятор Noctua NF-A15 PWM со скоростью в 1200 об/мин. Для нее приведены только показатели на максимальной доступной скорости, поскольку, при снижении оборотов, температурный режим процессора был близок к перегреву.
Посмотрим на график температур для каждого уровня шума.
Обе системы жидкостного охлаждения не оставили никаких шансов на победу австрийскому суперкулеру с двумя вентиляторами, с превосходством в шесть и более градусов при схожем уровне шума, и на пару градусов в полной тишине. Но при сравнении между собой оказалось, что разница между NZXT Kraken X72 и X62 находится в пределах погрешности измерения. Более того, X72 показывает себя лучше лишь на низких скоростях, в то время, как X62 отыгрывает 1–2 градуса на средних и высоких оборотах, при этом еще и работает чуть тише. Похоже, что заявление производителя о том, что именно Kraken X72 это самая производительная СВО в линейке, слегка не соответствует действительности.
Выводы
NZXT Kraken X72 — это отличная система жидкостного охлаждения, которая легко справится с любым современным процессором в разгоне, за исключением разве что топов от AMD под разъем TR4 (да и то лишь в силу неподходящего размера основания). Эта СВО хорошо выглядит, обладает высокой удельной мощностью охлаждения, может без проблем работать в бесшумном режиме даже под полной нагрузкой и легко монтируется. Помпа в этой системе — одна из наиболее тихих, что мне доводилось слышать. Вентиляторы хороши. ARGB подсветка водоблока вообще достойна отдельной похвалы. Да и программное обеспечение позволяет настраивать все необходимые параметры на свое усмотрение.
Есть ли недостатки в X72? Да. Она не подлежит обслуживанию, следовательно, цикл ее жизни потенциально ограничен запасом прочности помпы и хладагента, в сравнении с воздушными кулерами, где может сломаться разве что вентилятор, найти замену которому не составляет проблемы. С другой стороны, приобретение подобных систем продиктовано именно необходимостью мощного охлаждения здесь и сейчас, а не экономией на стоимости использования в перспективе.
И теперь перейдем к самому интересному. 280-мм СВО Kraken X62 объективно немного лучше, чем X72. Она чуточку производительнее, чуть тише, чуть меньше по размерам, и, что немаловажно, оценивается на 40 долларов дешевле. Хотя и X62, и X72 хороши сами по себе, выбор между ними логичнее делать именно в пользу Х62, за исключением тех случаев, когда монтаж этой системы невозможен в силу ограничений со стороны компьютерного шасси.
