Как уже упоминалось ранее, в актуальном ассортименте бренда Qube значатся корпуса, кулеры и мониторы. И если с одним из их компьютерных шасси мы имели шанс познакомиться ранее, то теперь настал черед систем охлаждения. Кулер, о котором пойдет речь сейчас, называется QB-OL2000GT, и он представляет собой OEM-версию Jonsbo CR-2000GT. О том, как устроена данная система и на что она способна можно узнать из данного обзора.
Технические характеристики
| Техническая характеристика | QUBE QB-OL2000GT |
|---|---|
| Страница продукта | QB-OL2000GT |
| Совместимость с процессорными разъемами | Intel LGA 2011/1366/1200/115х/775 AMD AM4/AM3+/AM3/AM2+/AM2/FM2+/FM2/FM1 |
| Размеры радиатора (ДхШхВ), мм | 108х120х156 |
| Размеры вентилятора (ДхШхВ), мм | 120х120x25 |
| Материал радиатора и конструкция | Двухбашенная конструкция из алюминиевых пластин, нанизанных на 6 медных тепловых трубок, диаметром 6 мм, расставленных U-образно. Кулер имеет основание прямого контакта. |
| Вес радиатора, г | 630 |
| Количество пластин радиатора, шт. | 40/40 |
| Толщина пластин, мм | 0,4 |
| Межреберное расстояние, мм | 2,2 |
| Расчетная площадь радиатора, см² | ~ 7 680 |
| Модель вентилятора | – |
| Скорость вращения вентилятора, об/мин | 700 ~ 1500 (+/– 10%) с ШИМ |
| Воздушный поток, м³/ч | 43,33 ~ 106,7 |
| Уровень шума вентилятора, дБ (А) | 18,1 ~ 29,5 |
| Статическое давление, мм воды | 1,58 |
| Количество и тип подшипника вентилятора | Hydraulic Bearing (гидравлический подшипник) |
| Время наработки на отказ вентилятора, час | – |
| Номинальное напряжение вентилятора, В | 12 |
| Сила тока вентилятора, А | – |
| Пиковое энергопотребление вентилятора, Вт | – |
| Дополнительные особенности | ARGB-подсветка двух верхних панелей кулера и переднего вентилятора, контроллер подсветки в комплекте |
| Средняя стоимость | 1326 грн |
Упаковка и комплект поставки

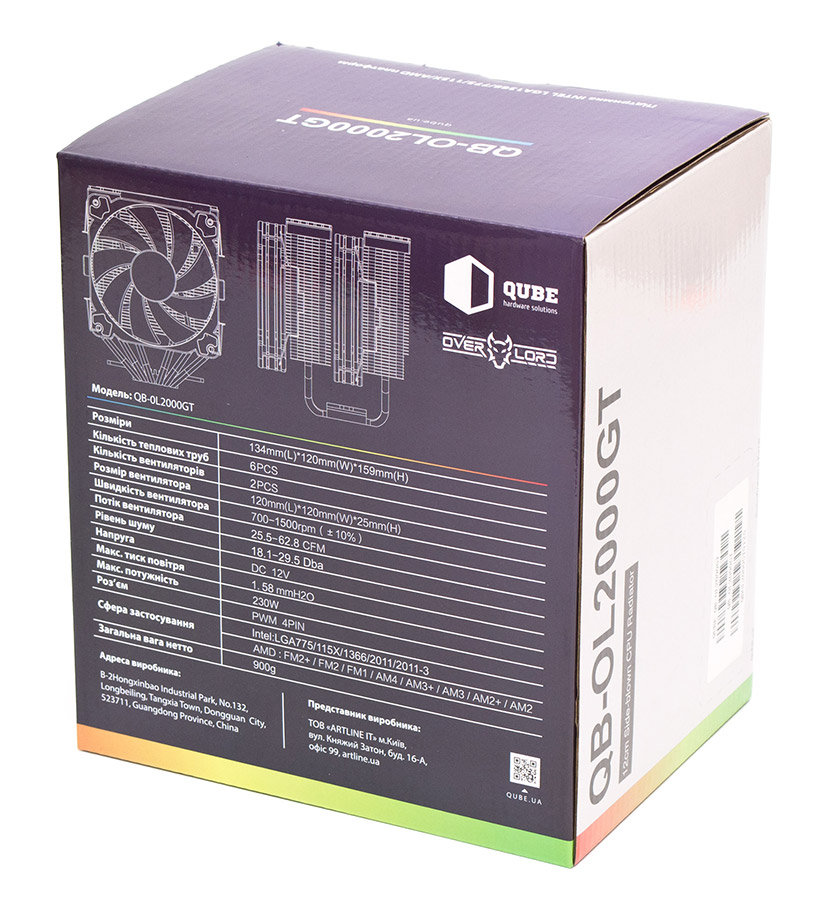

Кулер упакован в приличную на вид коробку с разноцветной глянцевой полиграфией на бортах. Здесь можно посмотреть на внешний вид продукта и узнать о его основных технических характеристиках. Защиту от повреждений обеспечивает пара демпферов из вспененного полиуретана. Аксессуары сложены в пару небольших коробочек и расфасованы по отдельным пакетам.

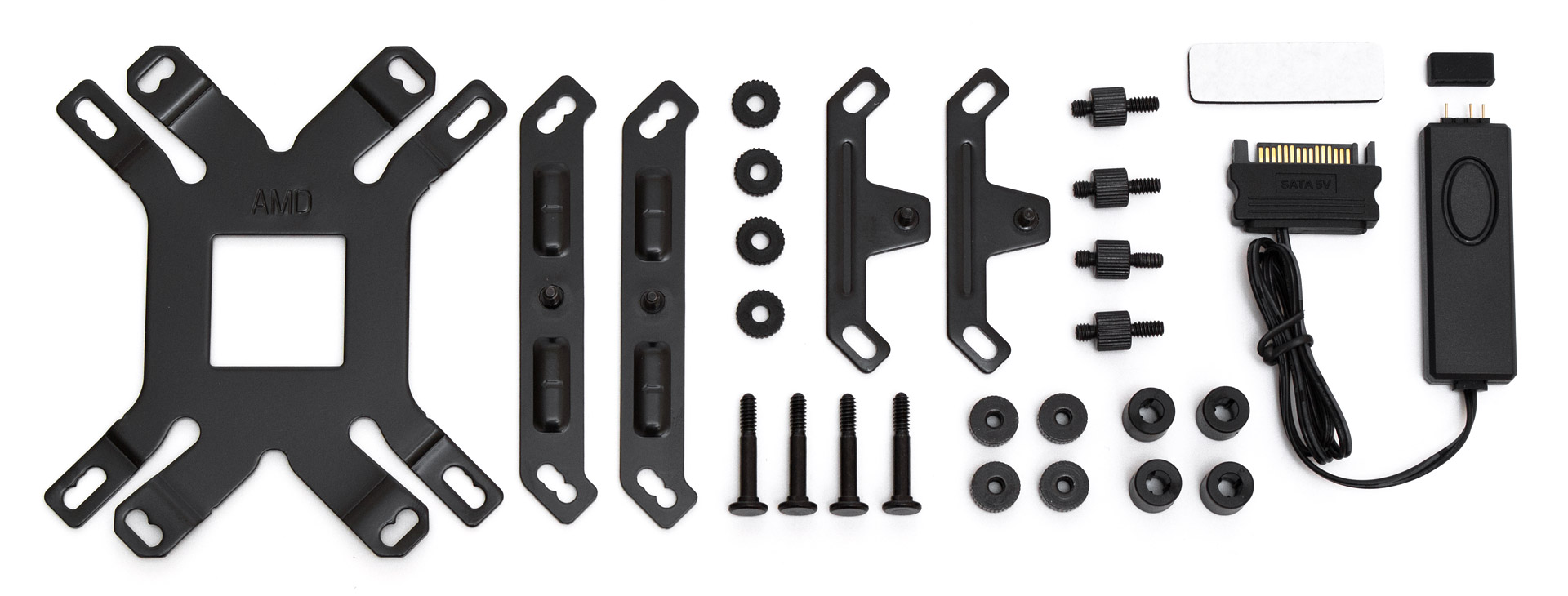

В комплекте поставки кулера мы нашли следующие детали:
- универсальная металлическая усилительная пластина под сокеты Intel и AMD;
- две крепежные лапы для сокетов Intel LGA 775, 115х/1200/1366/2066;
- четыре круглых фиксирующих прокладки для шпилек;
- четыре винтовые шпильки;
- две крепежные лапы для сокетов AM3 и AM4;
- четыре металлические винтовые стойки под Intel LGA 2066;
- четыре гайки с накатанной головкой для фиксации крепежных лап;
- четыре пластиковые проставки;
- двухсторонняя клейкая лента для контроллера;
- контроллер ARGB-подсветки с колпачком.

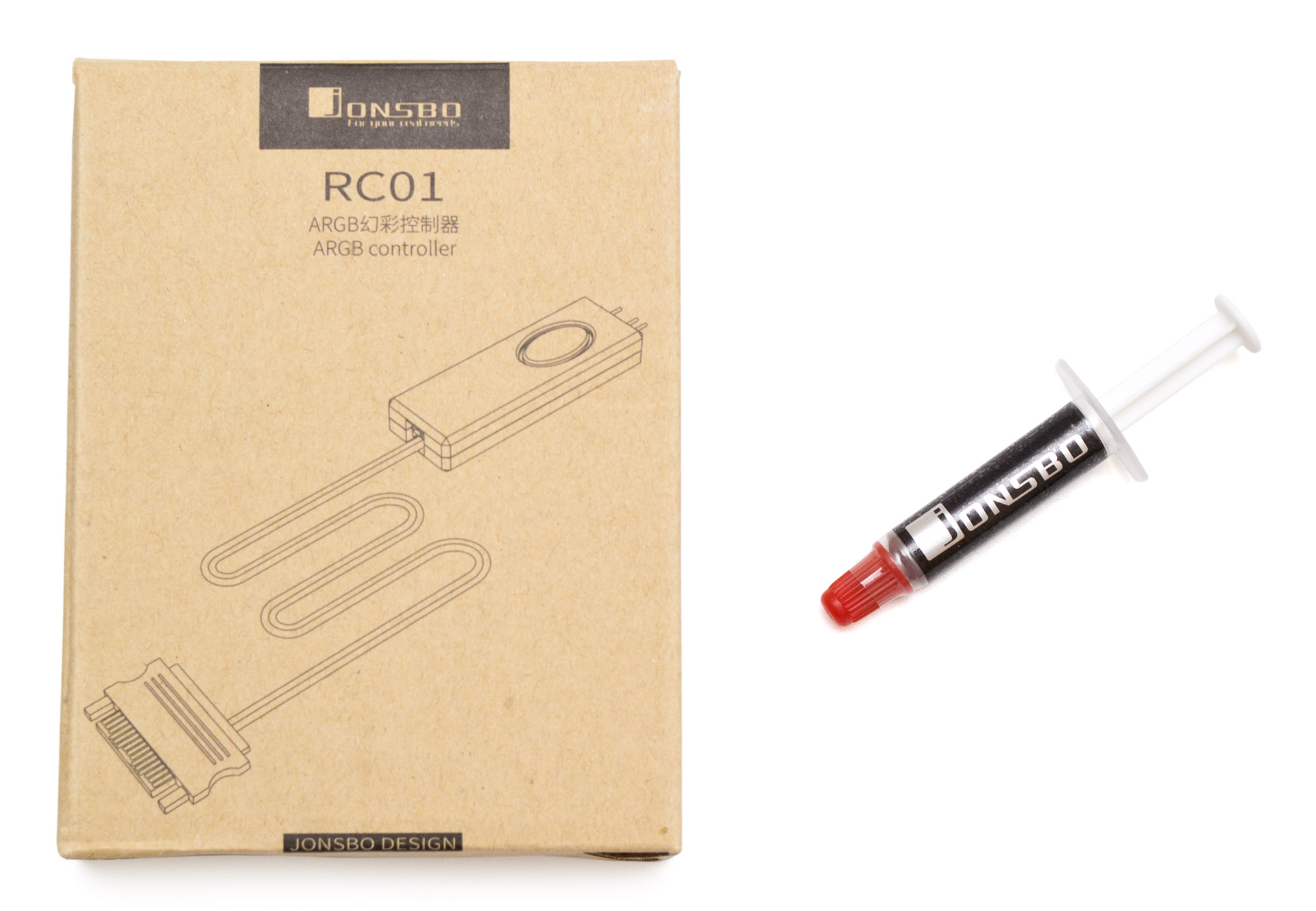

Инструкцию по установке можно скачать, воспользовавшись QR-кодом на упаковке. О том, что устройство выпущено при непосредственном участии Jonsbo, намекает упаковка ARGB-контроллера и надпись на тюбике с термопастой.

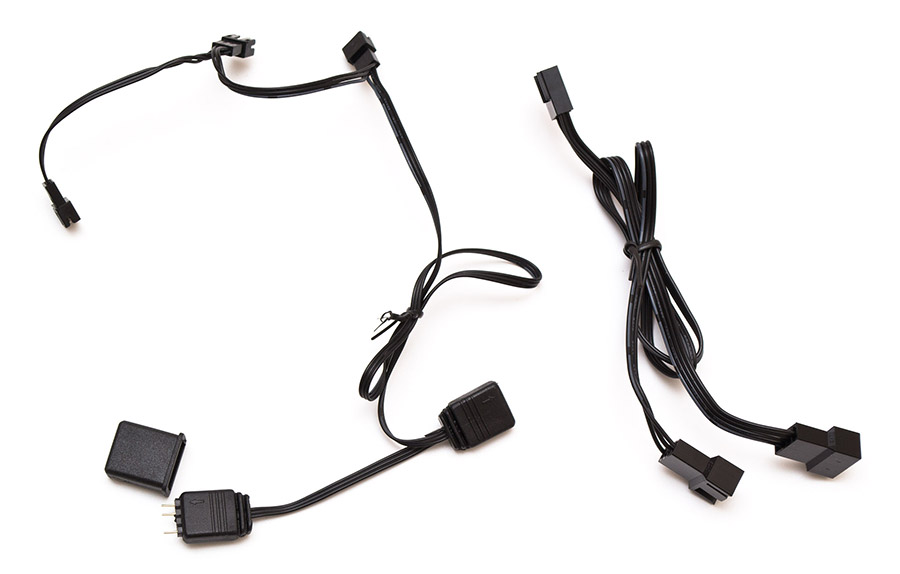

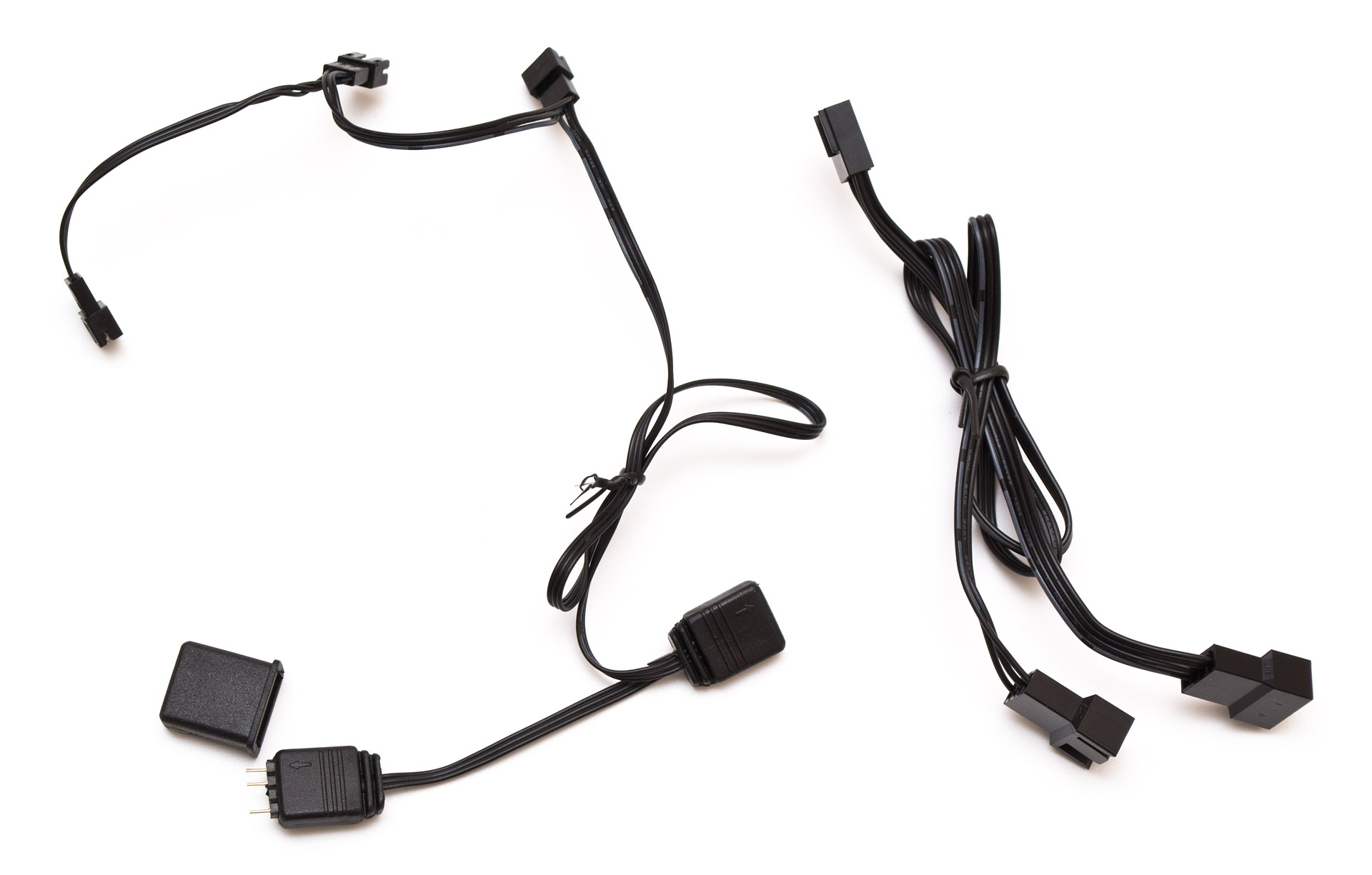

К кулеру прикреплены два разветвителя — для подсветки и питания вентиляторов. Первый представляет собой переходник с трех двухконтактных разъемов на два выхода типа +5VDG («папа» и «мама»). Его можно подключать напрямую в материнскую плату, если она поддерживает управление подсветкой. Второй разветвитель — это стандартный Y-провод с одного ШИМ-разъема вентиляторов на четыре контакта на два отдельных. На случай, если на плате нет лишнего выхода CPU FAN.
Внешний вид

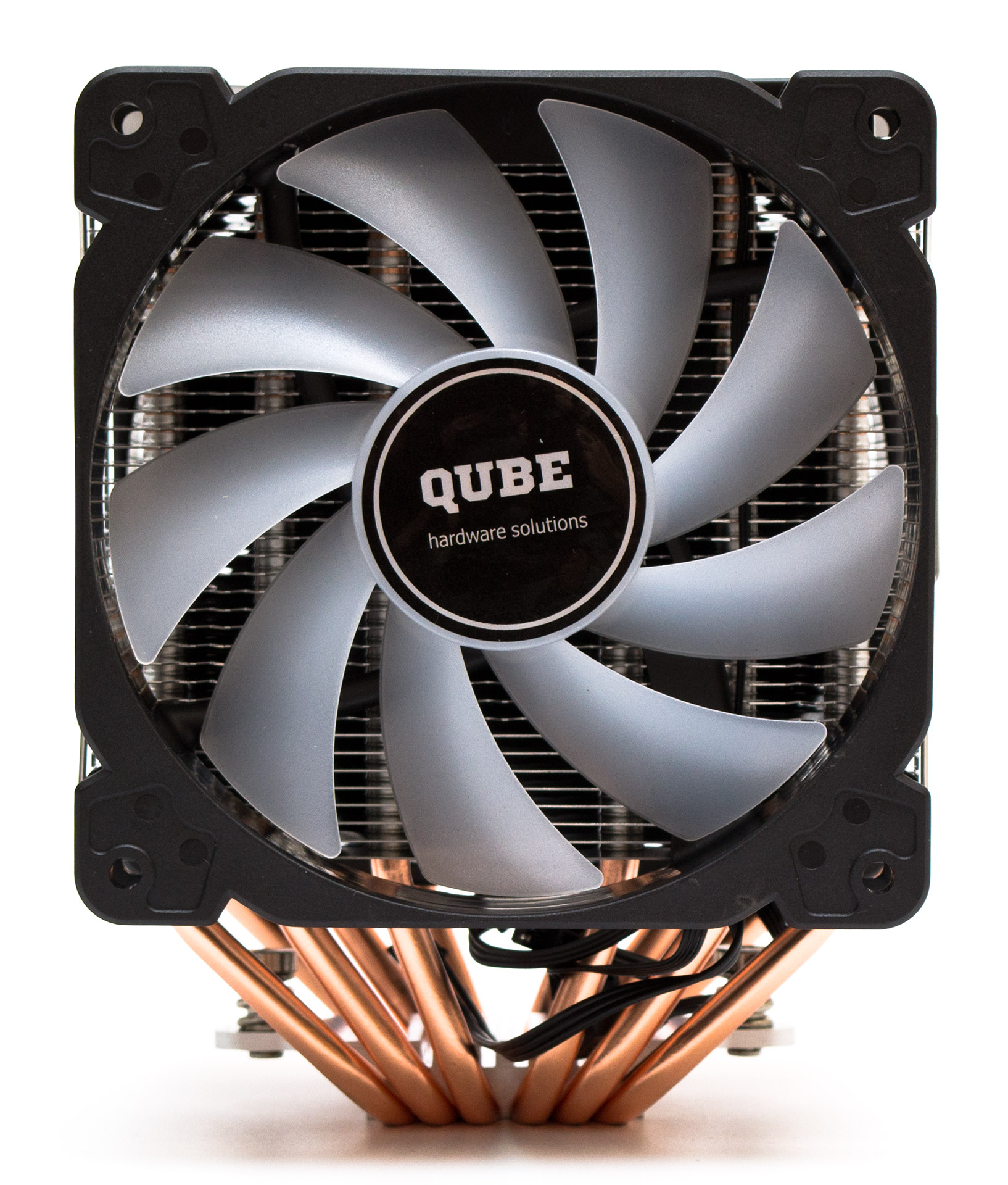

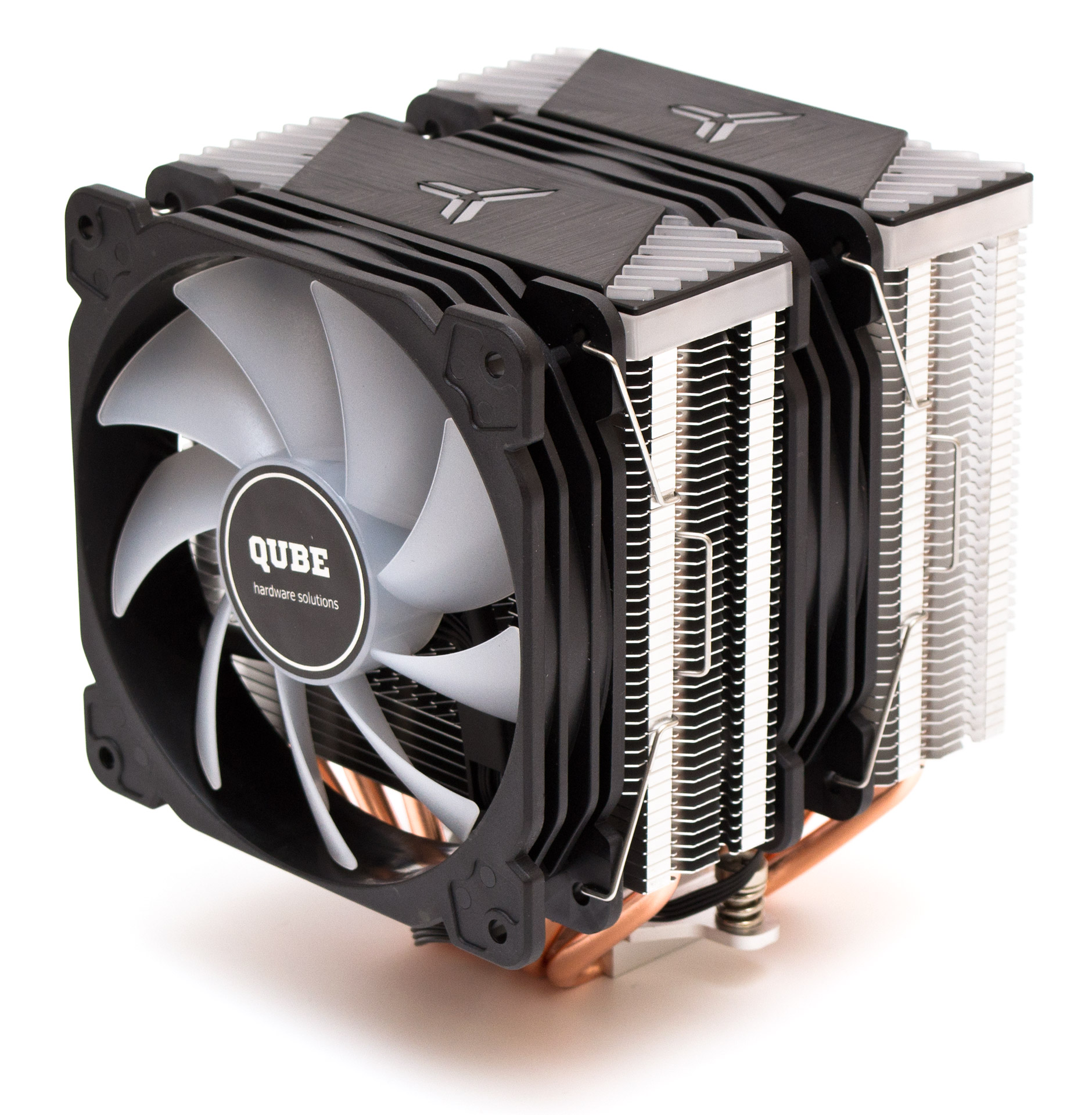

Qube QB-OL2000GT является довольно компактным по габаритам башенным кулером с двумя раздельными секциями ребер. В передней проекции радиатор полностью прячется за вентилятором с полупрозрачными лопастями. Ширина здесь составляет 120 мм (не считая слегка выпирающих крепежных скоб). Высота заявлена в 159 мм, но по факту не превышает 156 мм.

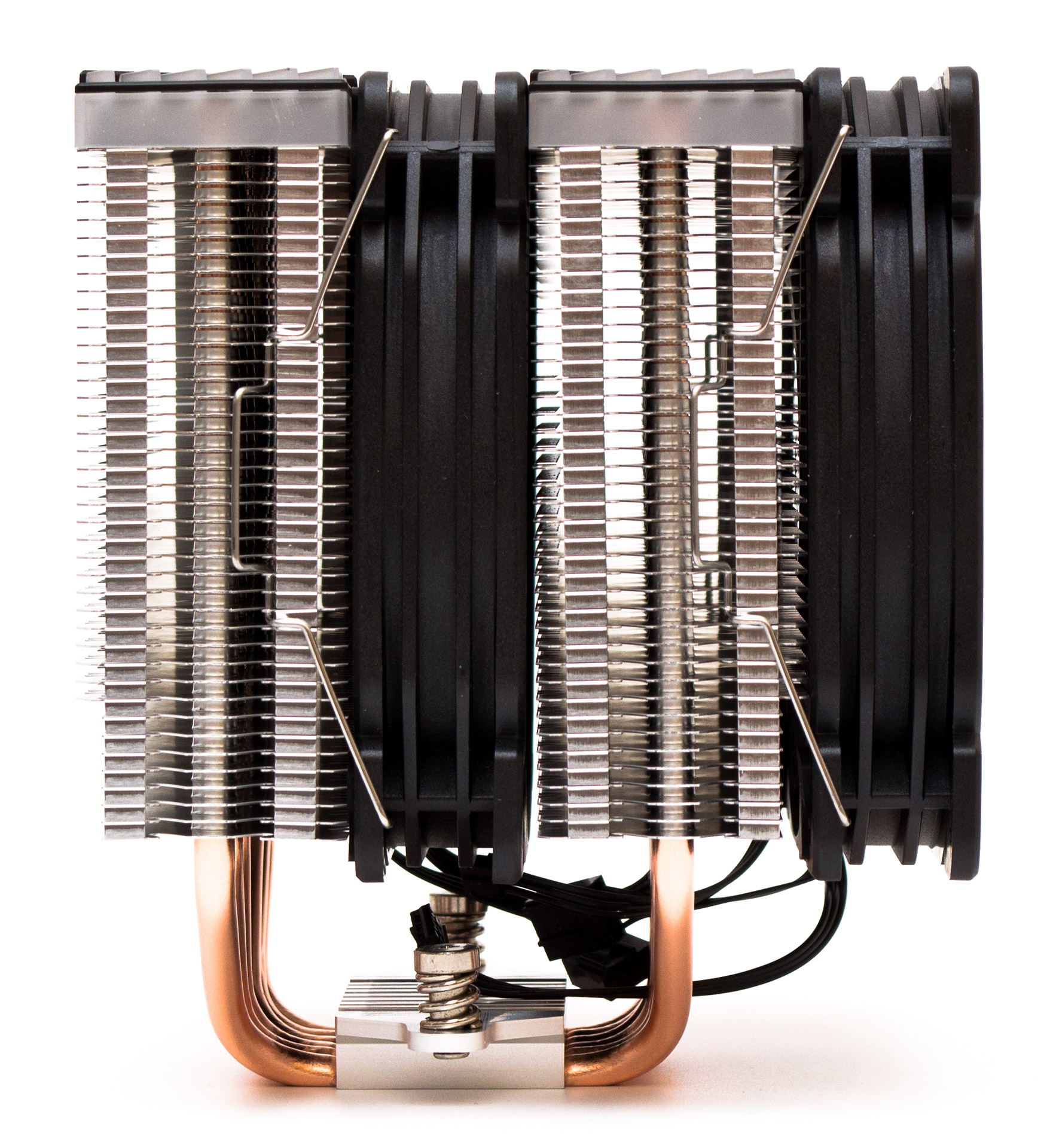

Ширина кулера в профиль с установленным передним вентилятором равняется 134 мм. Крепежные скобы вентиляторов позволяют регулировать его высоту посадки до 22 мм вверх относительно оптимального положения, когда вентиляторы не выглядывают за верхние накладки радиатора. Полезно, если есть запас по высоте в корпусе и оперативная память окажется выше, чем ожидалось.

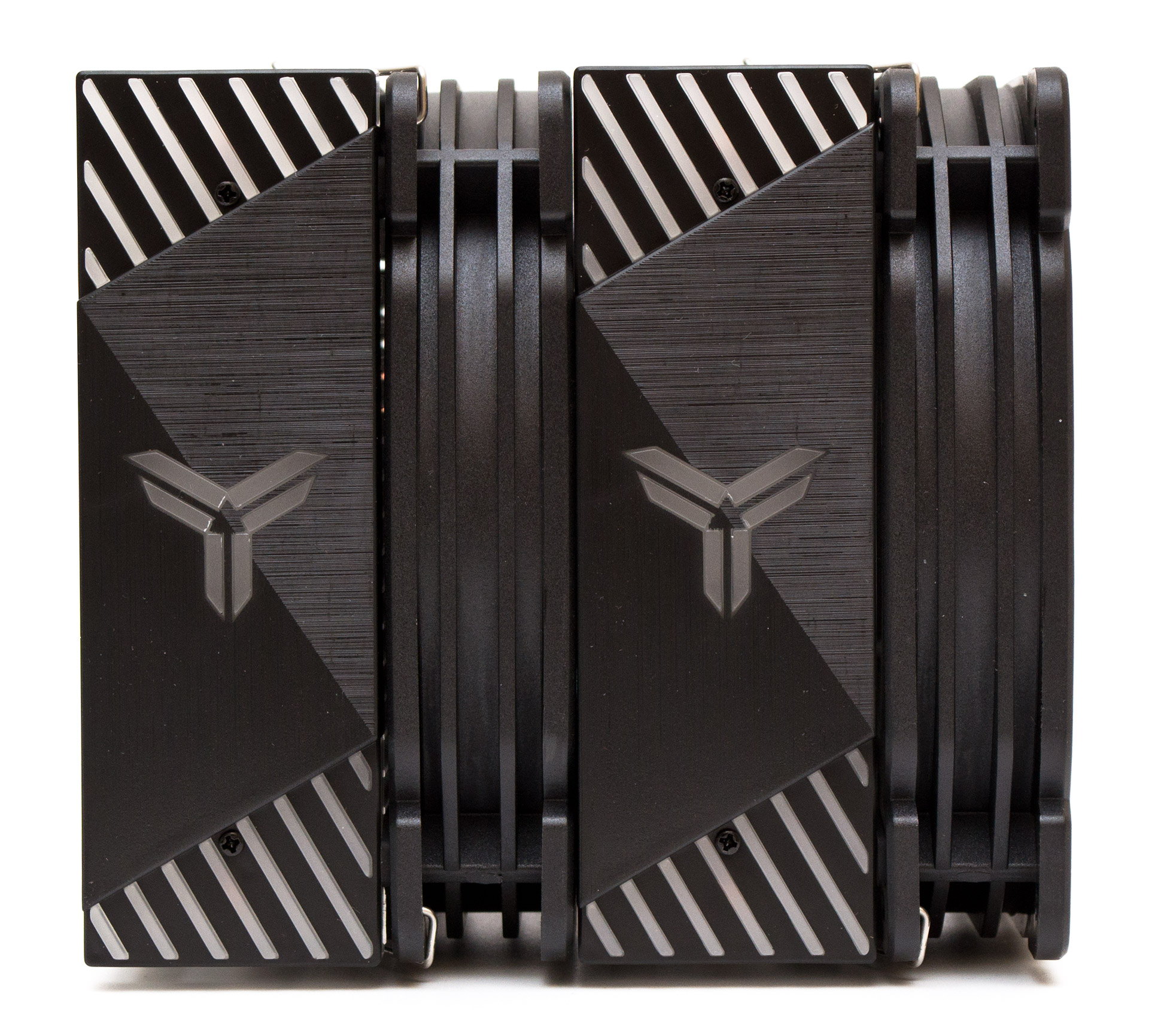

Под таким углом пользователь будет видеть этот кулер в своем корпусе большую часть времени. Стоит отметить, что диагональные полосы и трехлучевой символ на верхних накладках имеют ARGB-подсветку.

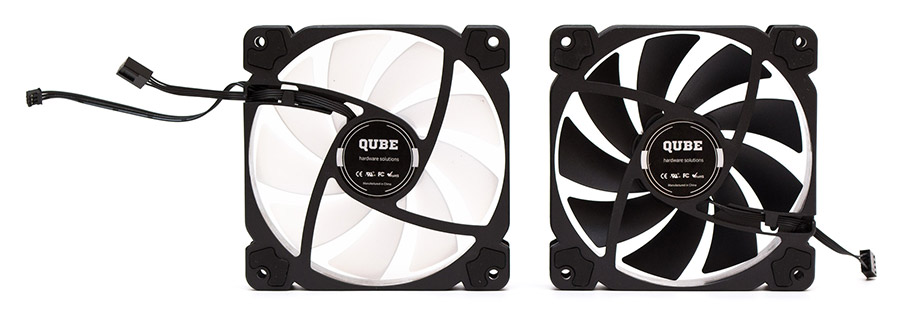

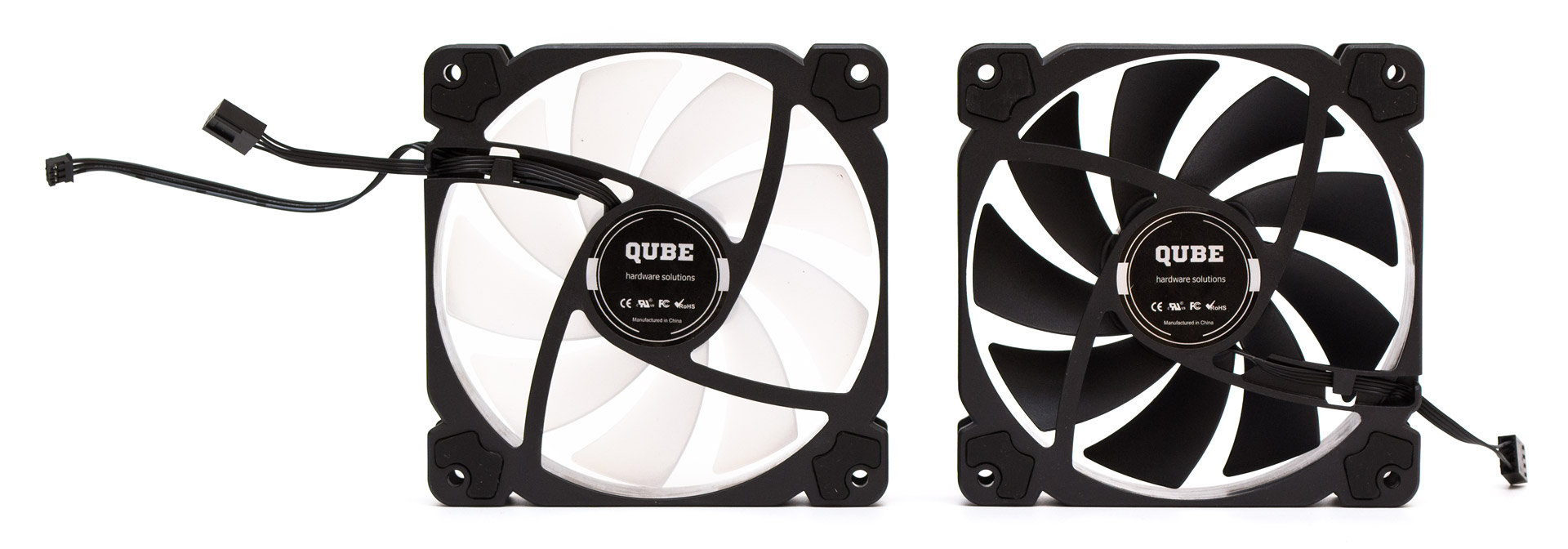

В комплекте у кулера есть два 120-мм вентилятора одинаковой конфигурации. Разница между ними состоит лишь в том, что средний пропеллер не имеет подсветки (и это логично, все равно её там никто не увидит), а передний оснащен ARGB-светодиодами, расположенными вокруг двигателя в центре. Соответственно и крыльчатка спереди полупрозрачная, а по середине черная. В остальном все похоже — девять слегка изогнутых лопастей, гидравлический подшипник, рамка с резиновыми прокладками со стороны крепежных скоб и заявленный диапазон скоростей от 700 до 1500 об/мин, регулируемый при помощи ШИМ. По факту у нас получилось от 900 до 1750 об/мин, что слегка выше допустимой погрешности в 10%. К счастью, минимальная скорость совпадает с условно бесшумным режимом работы при уровне в 40 дБ (А), а максимальная приводит к повышению шума до 59 дБ (А), что уже довольно громко. Паразитные шумы и вибрации при работе вентилятора присутствуют, но их нельзя назвать критичными. Разъем питания на четыре контакта очень короткий и явно никуда не дотянется без разветвителя. Выход подсветки на два контакта чуть длиннее, но тоже не предназначен для монтажа без переходника.

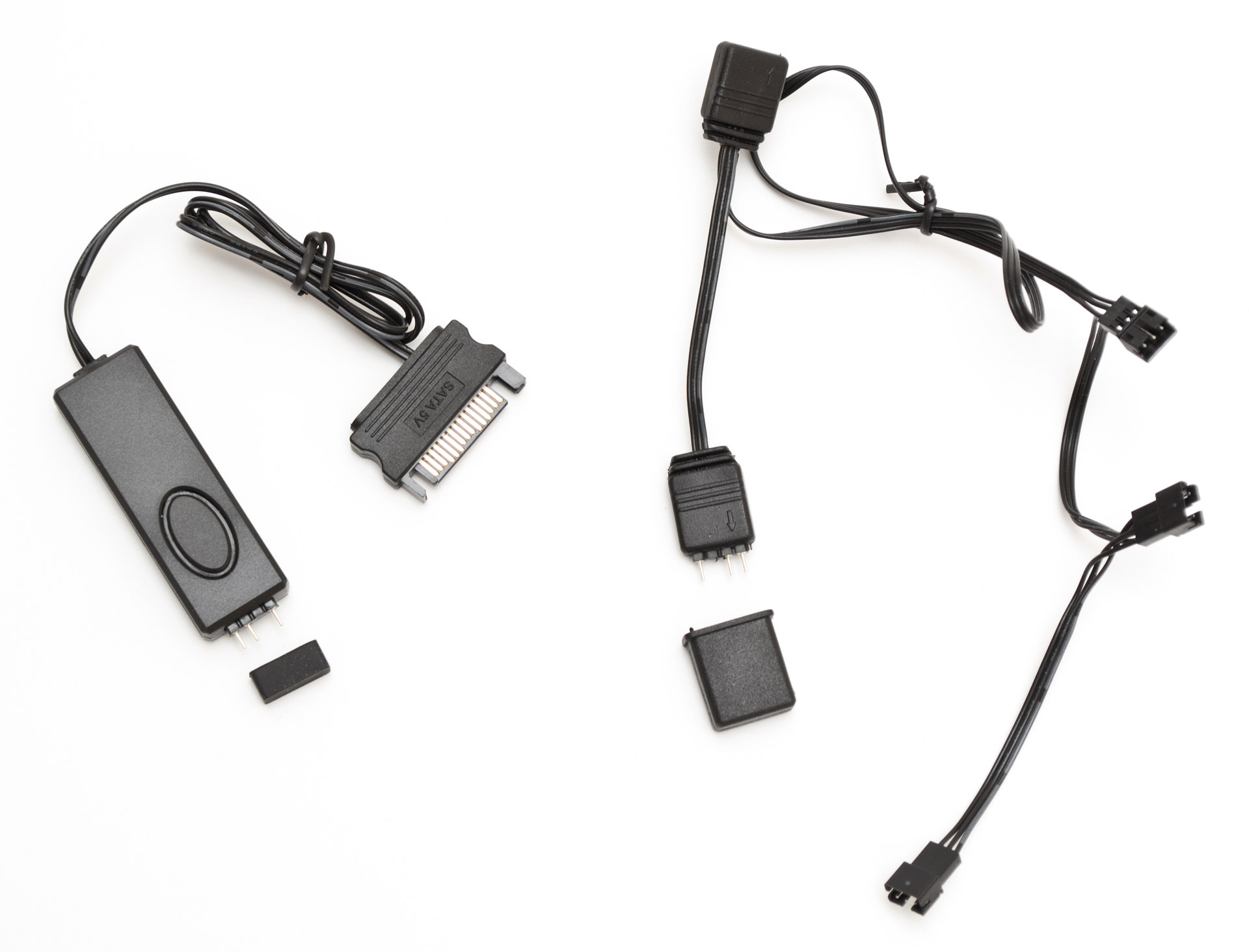

Подсветку через комплектный разветвитель с трех разъемов на два контакта на два стандартных +5VDG (типа «папа» и «мама») можно подключить напрямую к материнской плате, присоединить к ней дополнительные элементы, или воткнуть в ARGB-контроллер, который тоже имеется в комплекте. Контроллер питается от разъема SATA Power и способен последовательно переключать цвета и эффекты подсветки путем нажатия на клавишу на его корпусе. Интересно, что возле выхода питания есть возможность подключить к двум контактам, к примеру, кабель Reset от корпуса и переключать подсветку уже соответствующей кнопкой снаружи. Простое и элегантное решение проблем для обладателей бюджетных материнских плат и шасси.

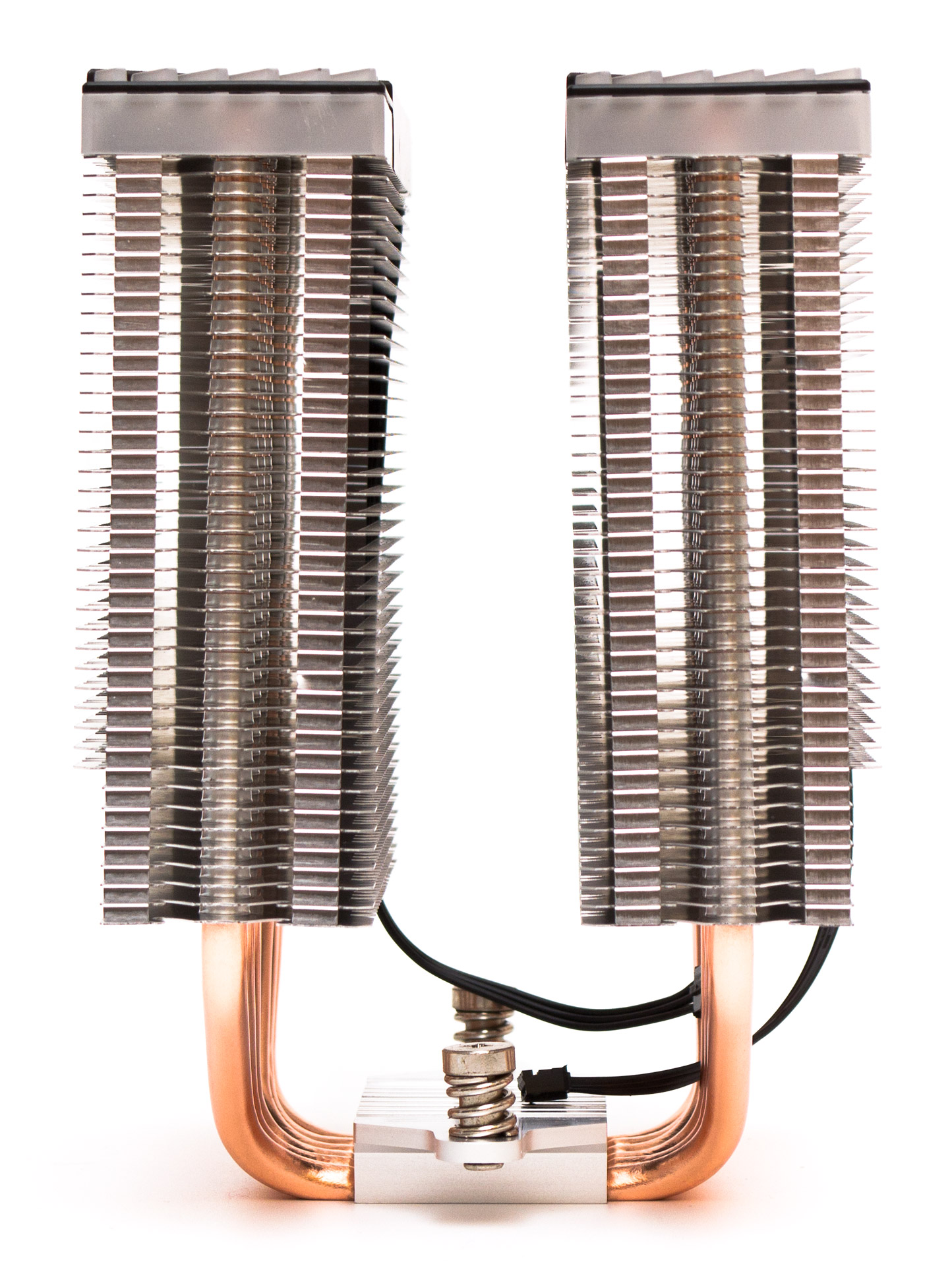

Радиатор Qube QB-OL2000GT является стандартной двухбашенной конструкцией, где два отдельных симметричных массива ребер объединены медными тепловыми трубками. На гранях ребер есть нарезка в виде зубчиков, а нижняя часть пластин слегка подрезана, чтобы создавать меньше помех высоким планкам оперативной памяти. Концы тепловых трубок скрываются под пластиковыми накладками во строенной ARGB-подсветкой. Шнуры питания подсветки проложены в специальных углублениях, на лицевой части охлаждающих секций.

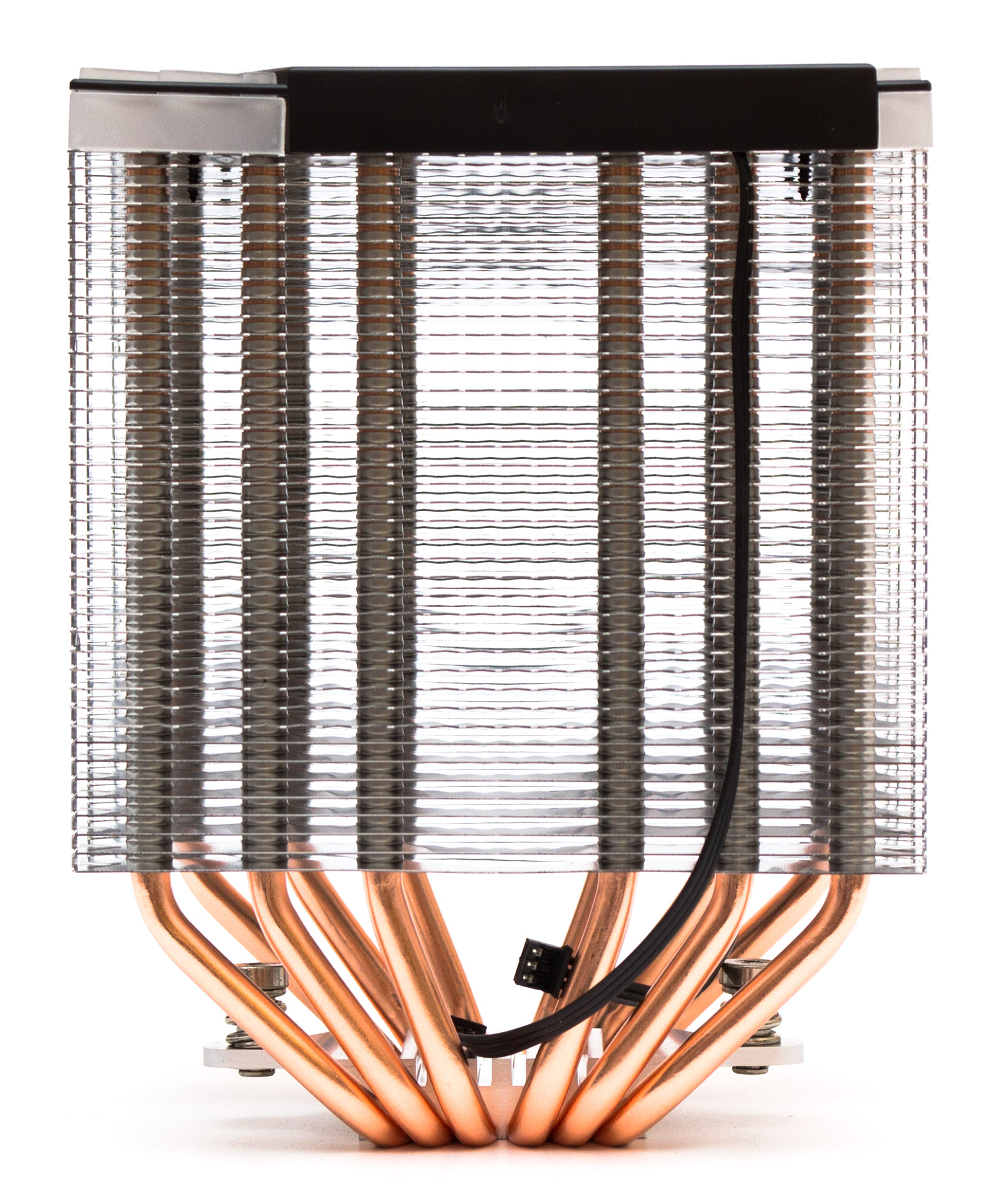

Тело радиатора состоит из шести медных 6-мм тепловых трубок и 40 ребер в каждой из двух секций, расположенных с зазором в 2,2 мм. Суммарная площадь рассеивания тепла составляет 7680 см², что в среднем неплохо, но маловато для двухбашенных моделей. Тепловые трубки разведены U-образно по три штуки в каждую сторону. Если смотреть в профиль, то в теле радиатора они равномерно расставлены в ряд.
По бокам радиаторные пластины изогнуты двумя полосками под 90 градусов, что укрепляет радиатор в целом и не дает ребрам налипать друг на друга.

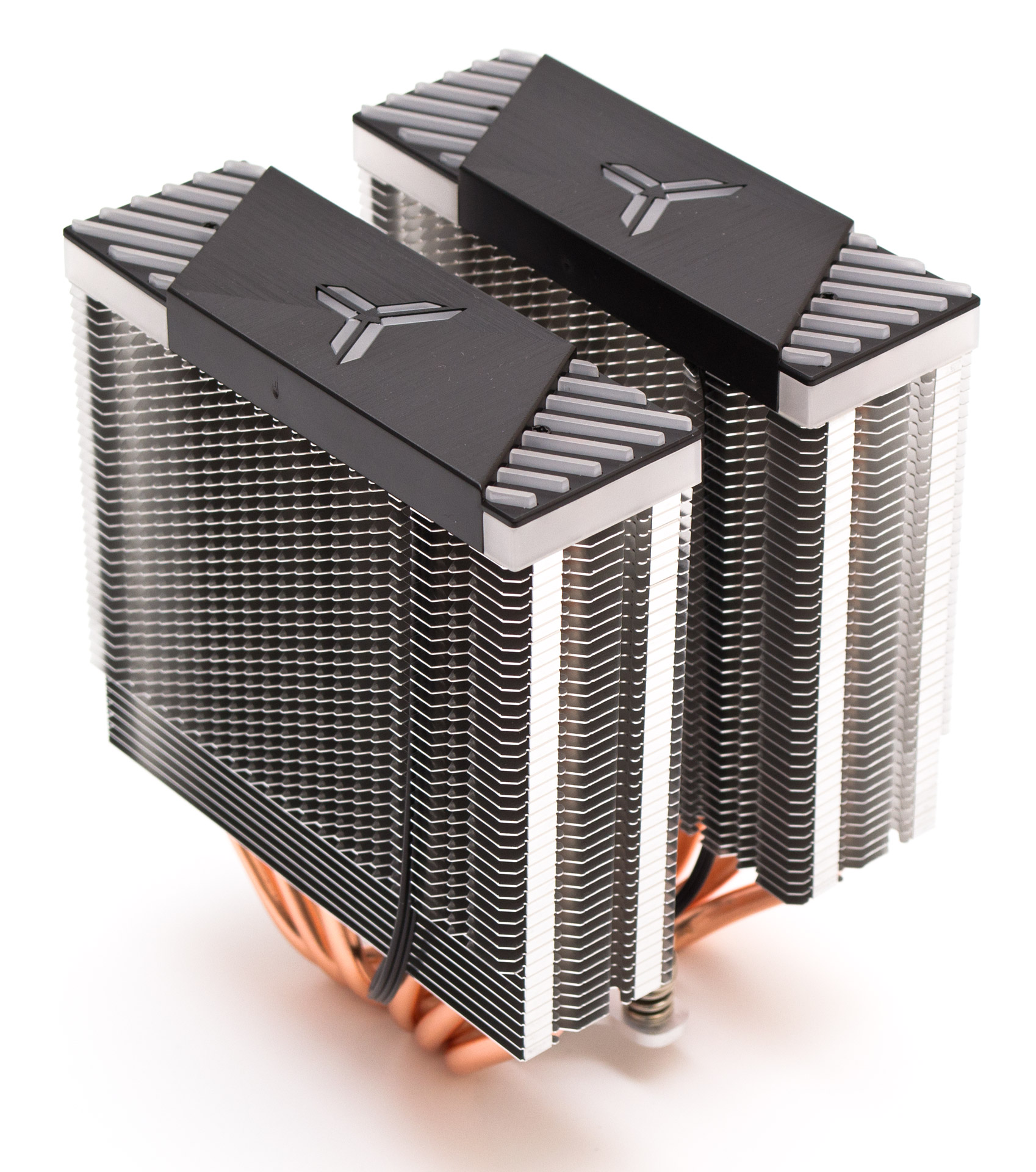

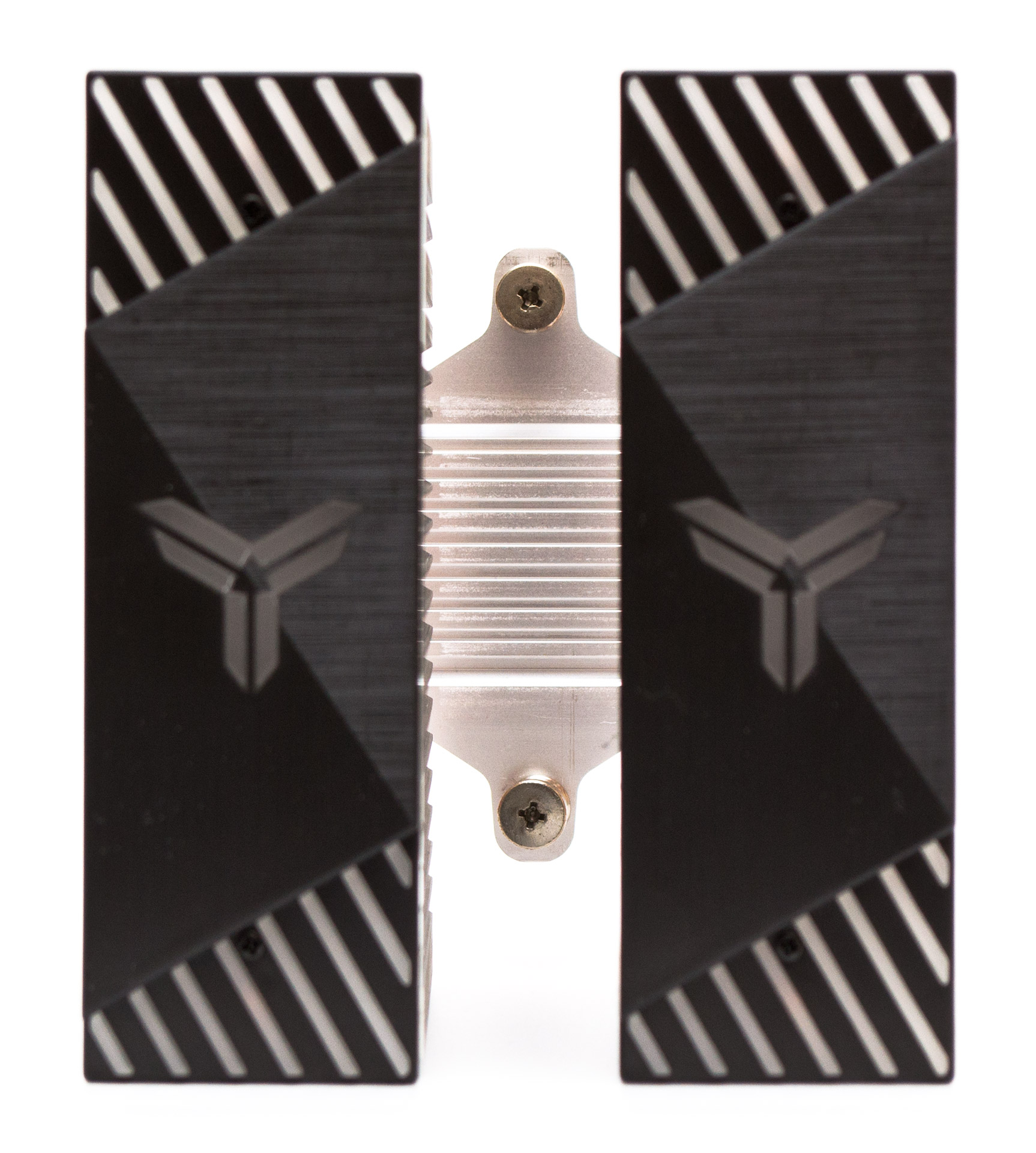

Верхние накладки выполнены из черного (стилизованного текстурой под металл) и полупрозрачного пластика. Все прозрачные вставки подсвечиваются любыми цветами радуги.

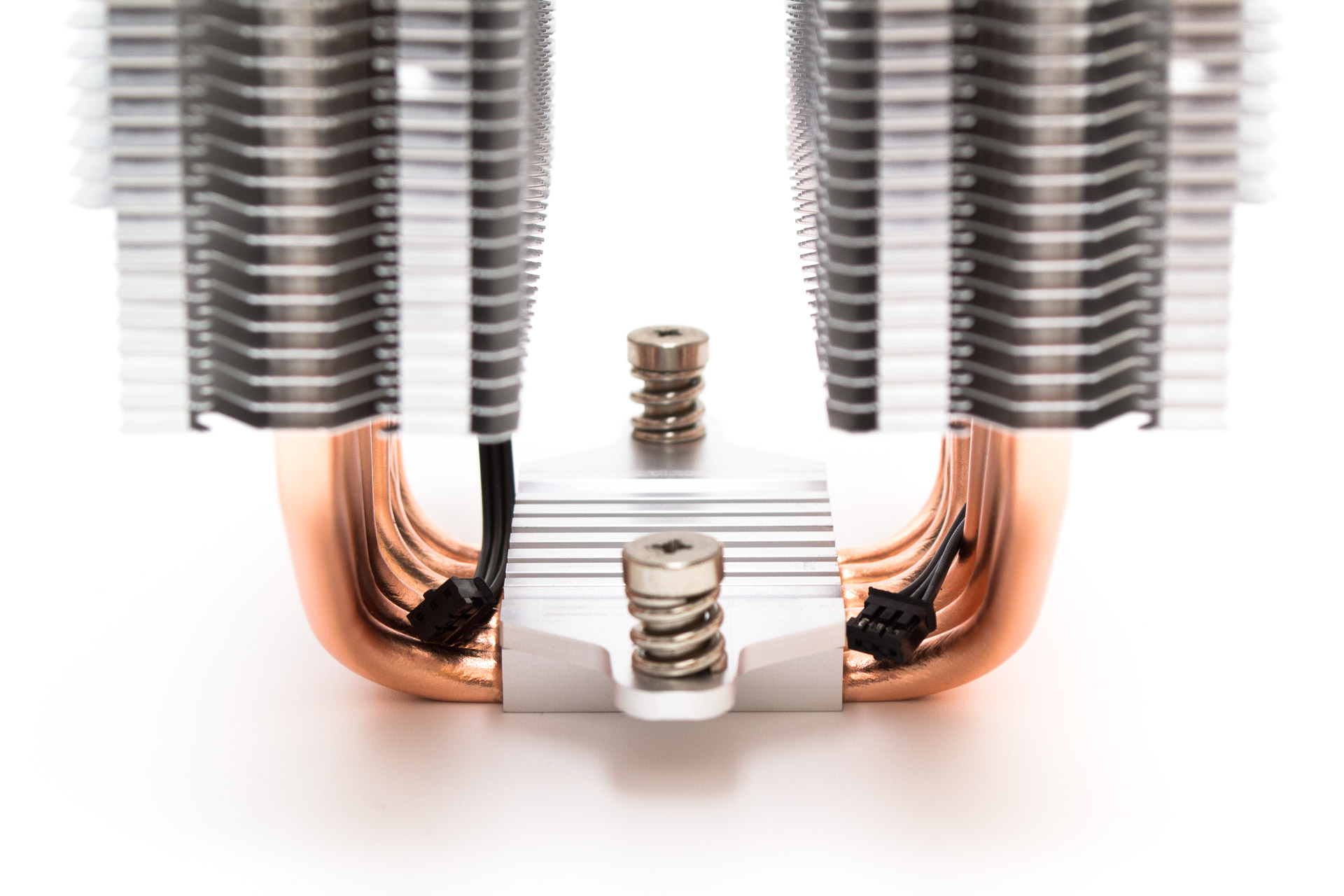

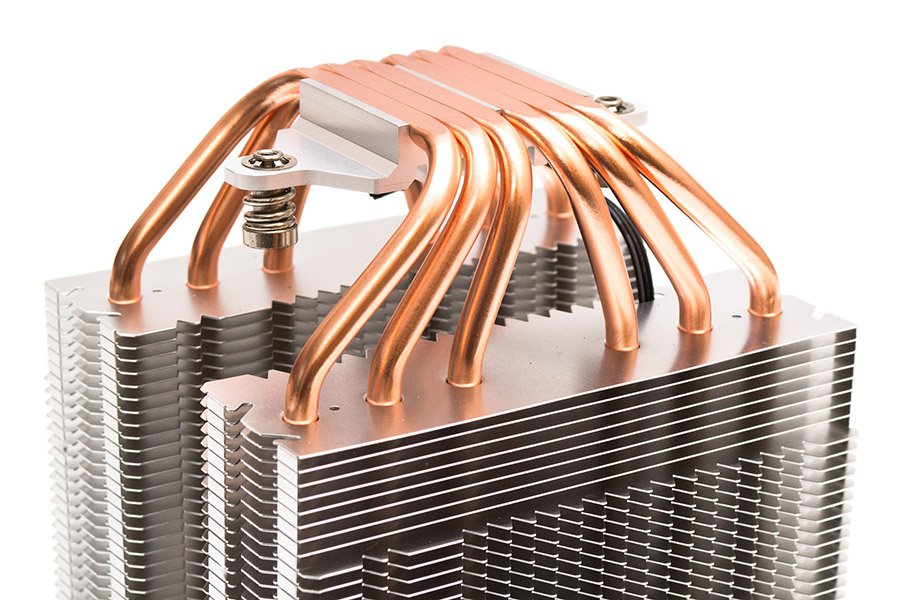

Для крепления радиатора на центральную прижимную пластину по бокам установлено два подпружиненных винта с высечкой в шляпках под крестовую отвертку.

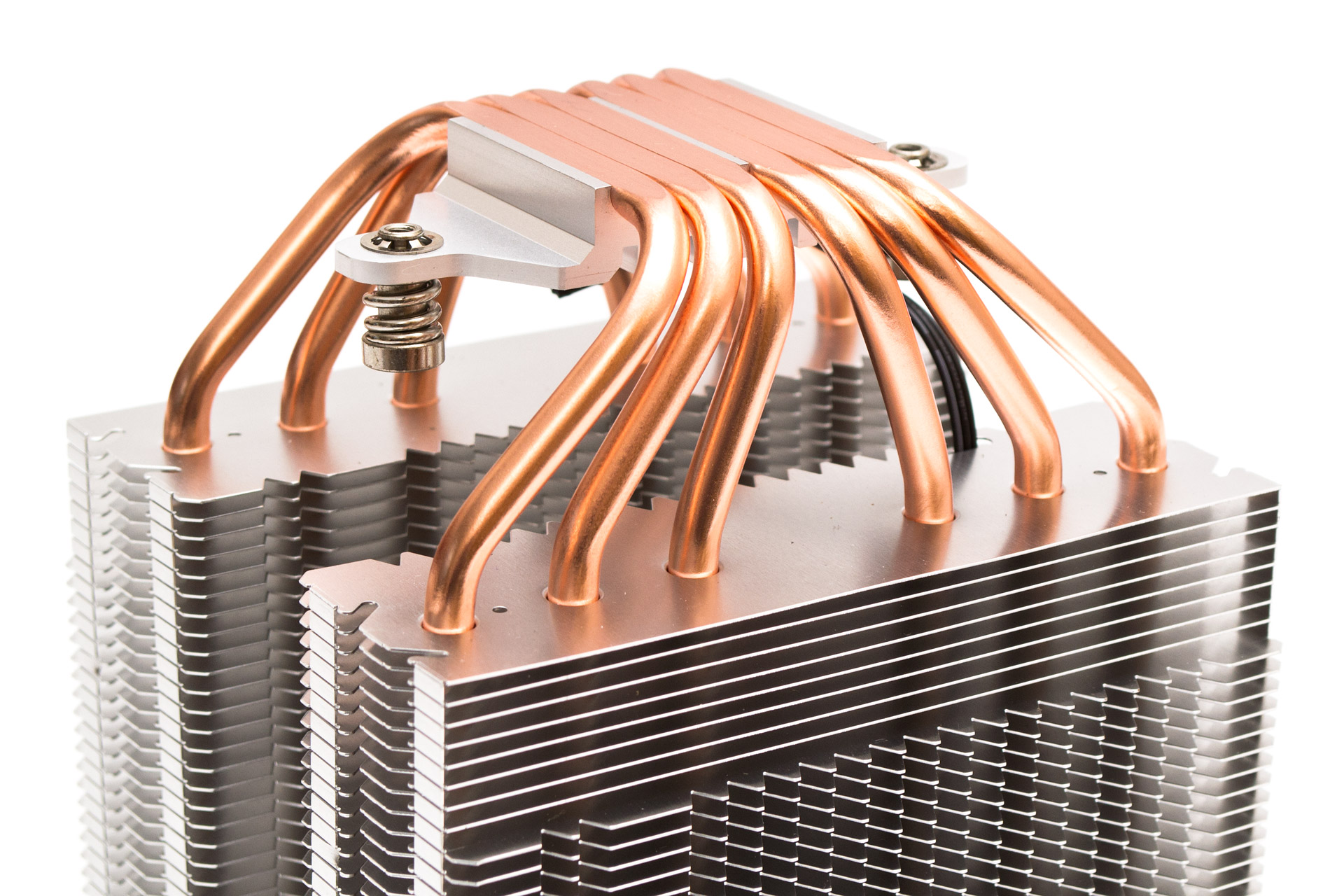

Тепловые трубки плотно впрессованы в прижимную пластину.

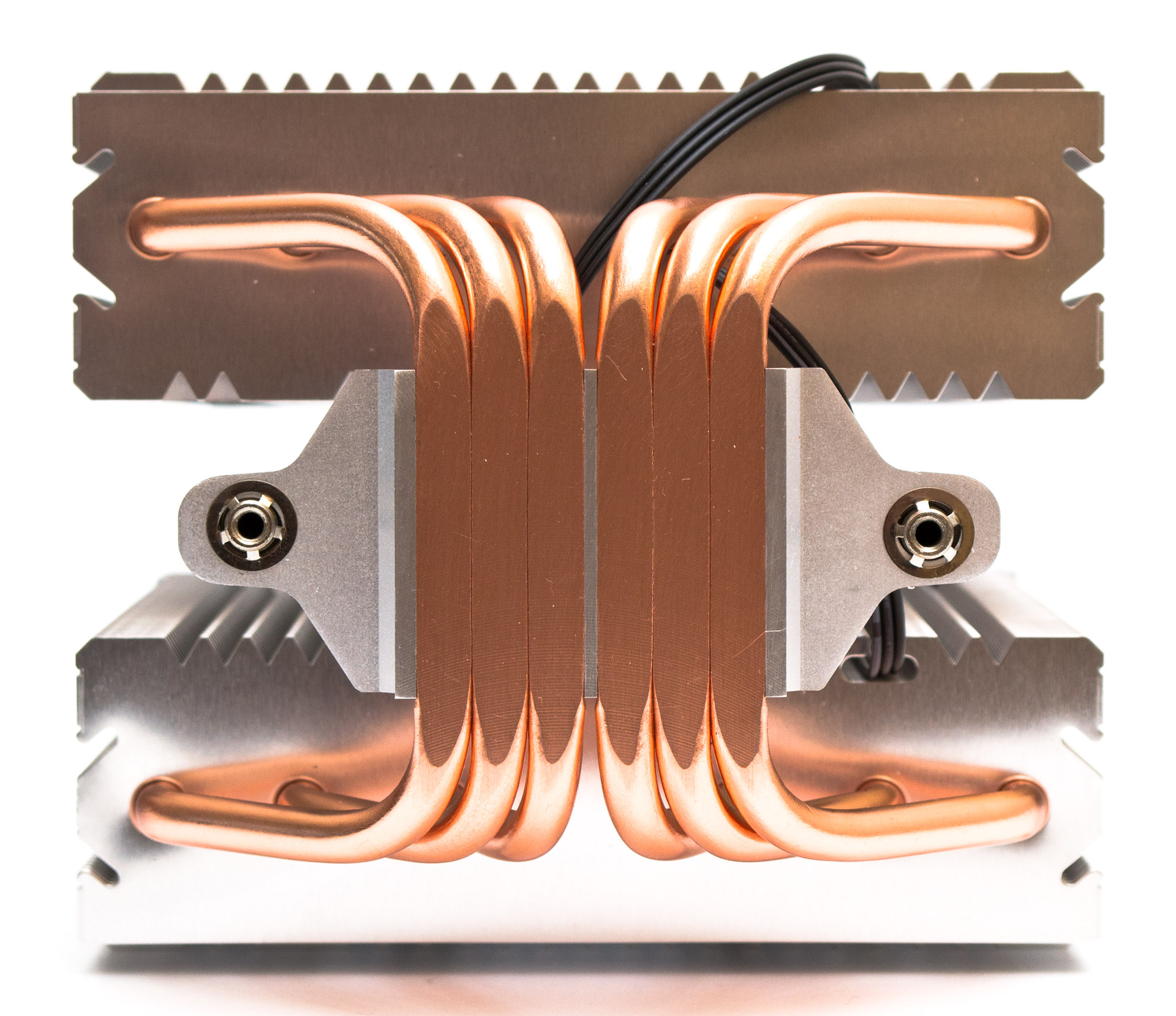

Трубки расположены впритык и основание прямого контакта получилось достаточно ровным и без зазоров. Тем не менее, по центру есть «ребро жесткости» шириной 2 мм. Вероятно, сделать по-другому было невозможно из-за технологических нюансов.
Перейдем к установке и тестированию кулера.
