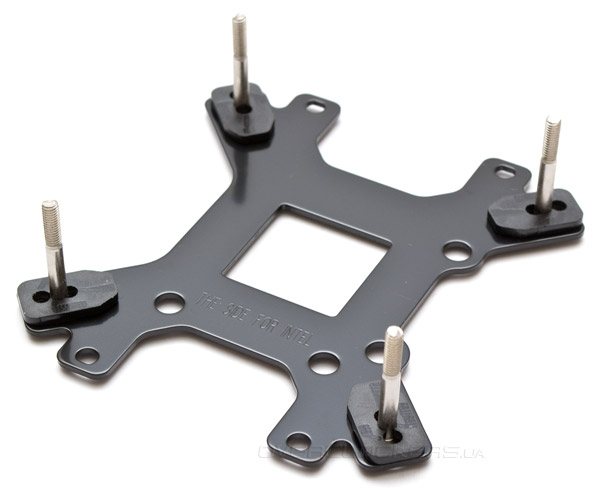

SilverStone NT06-PRO отличается универсальной совместимостью со всеми актуальными процессорными разъемами. Мы рассмотрим процесс установки на примере сокета Intel LGA1155. Все начинается с продевания крепежных шпилек через усилительную пластину. Один край шляпки на шпильках прямой — он обязательно должен попасть в соответствующий вырез в пластине, иначе крепеж будет проворачиваться.

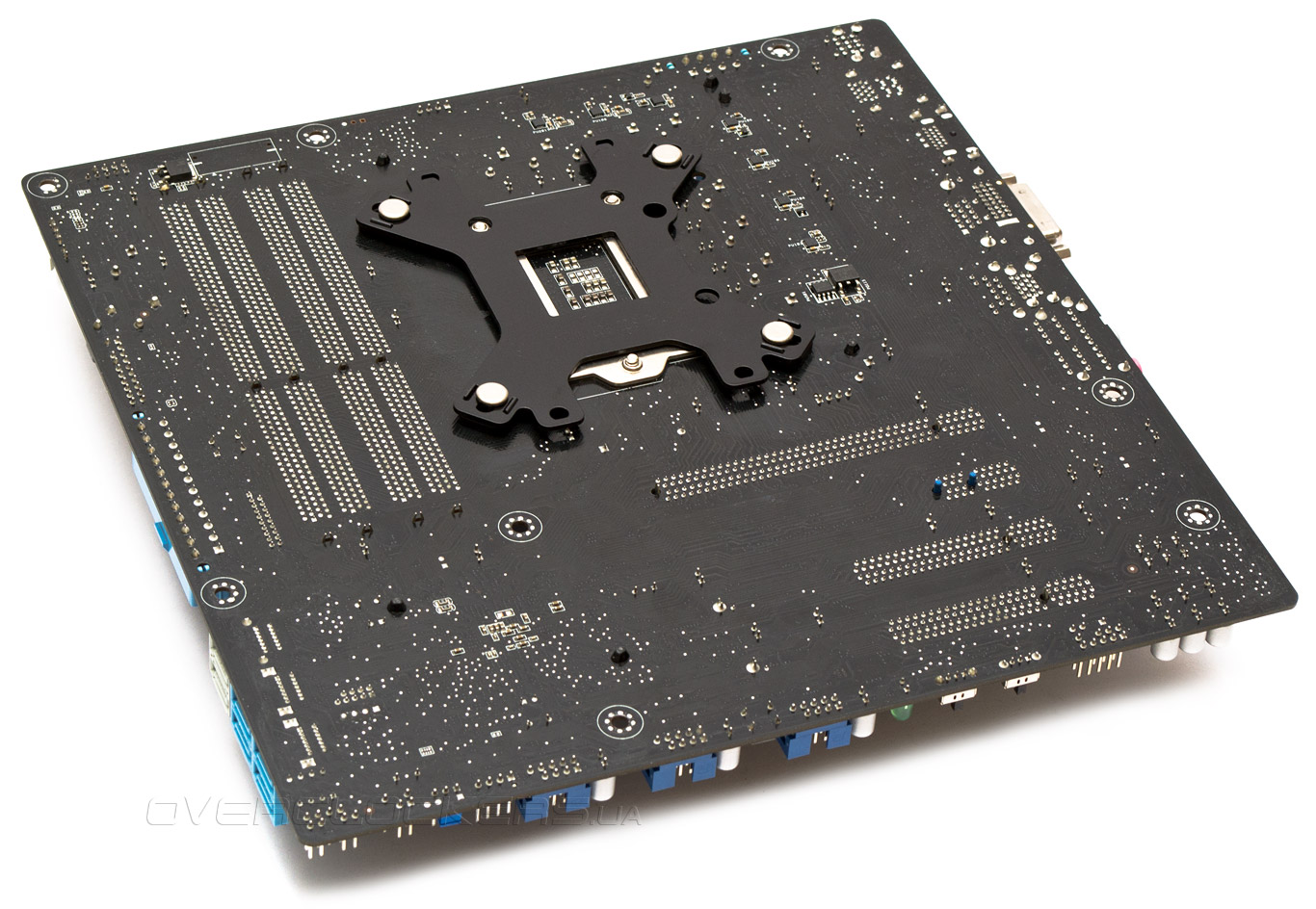

Затем устанавливаем усилительную пластину на материнскую плату с обратной стороны. На сокетах Intel возможны два варианта ориентации.

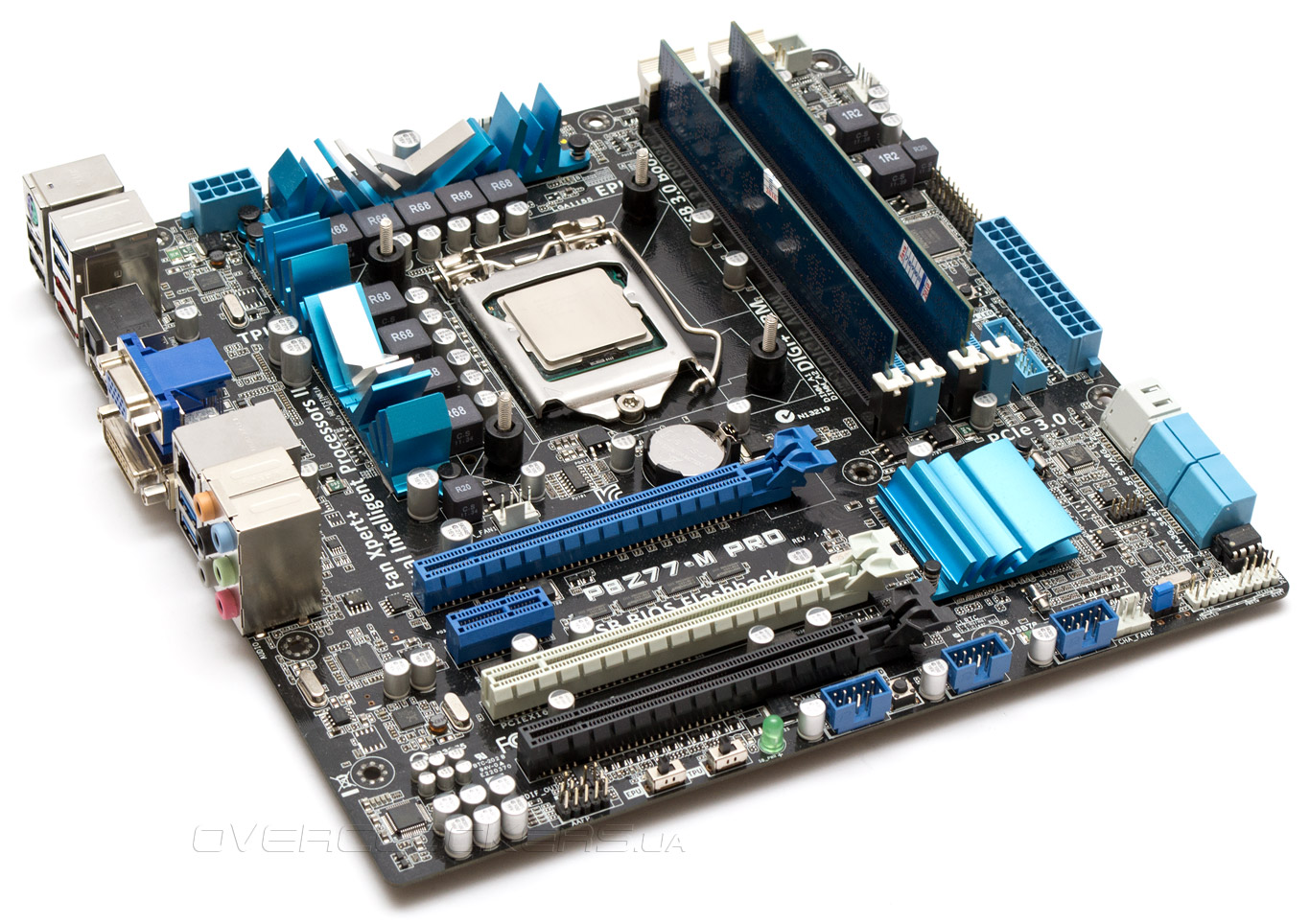

Надеваем на шпильки пластиковые подставки.

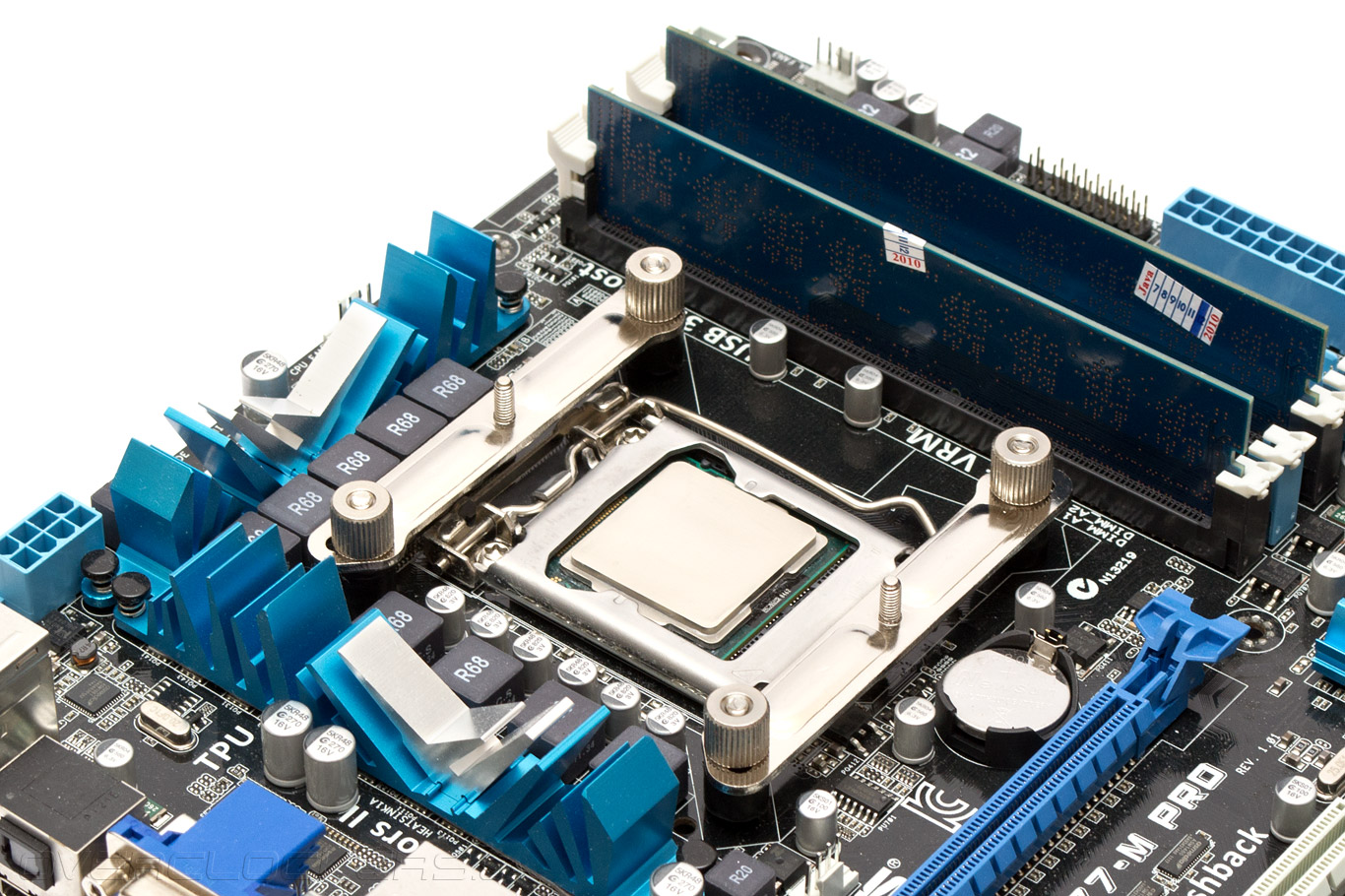

На пластиковые подставки укладываем крепежные рамки, следя за тем, чтобы изображенные на них стрелочки указывали на процессор, а средние отверстия совпадали с винтами. Фиксируем крепеж вручную с помощью шайб с нарезкой, затягивая их до упора.

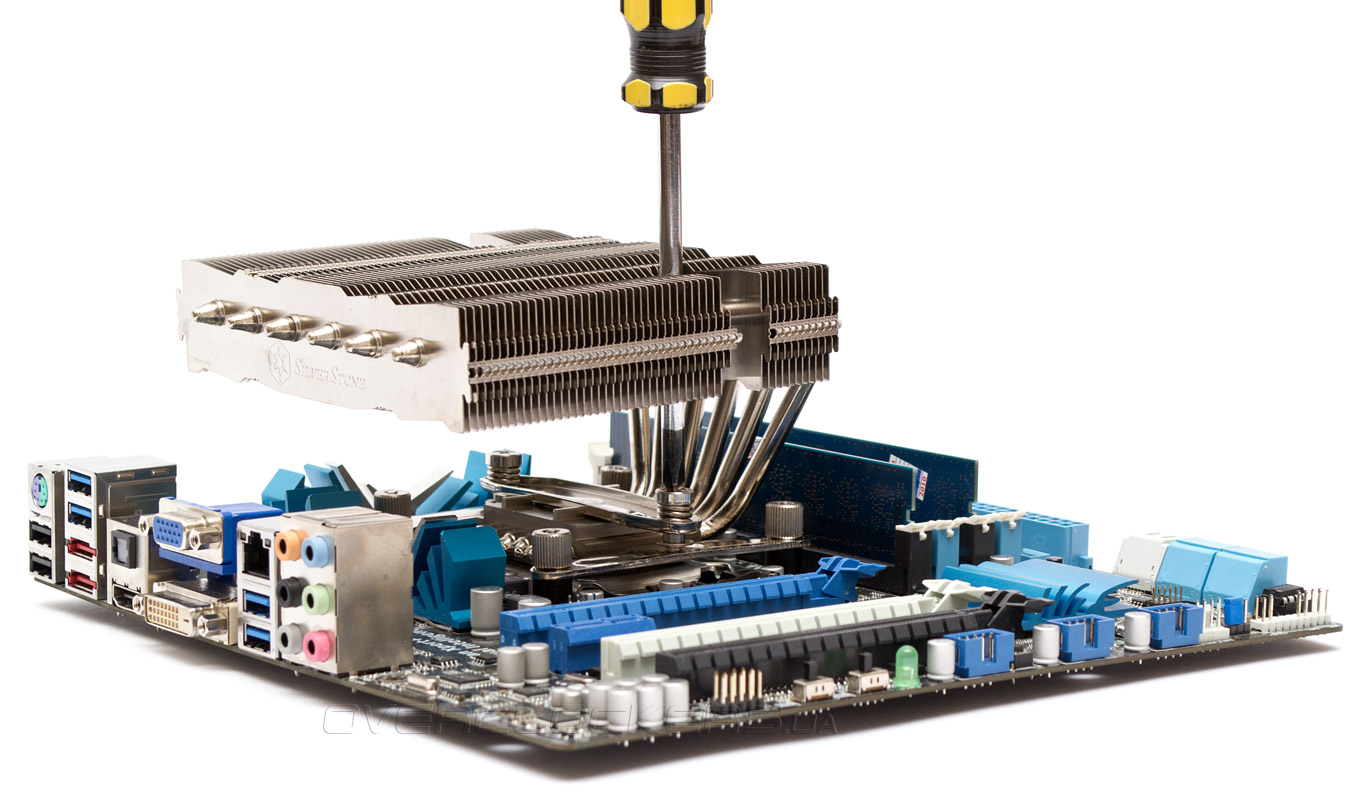

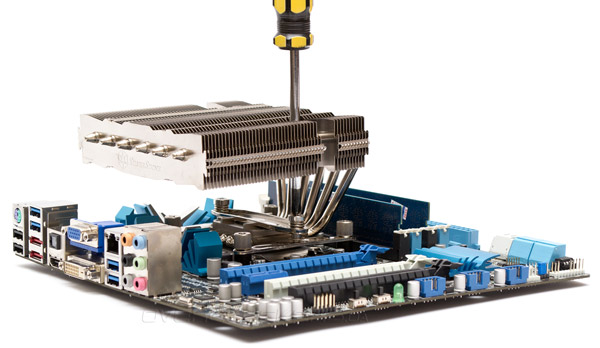

Наносим термоинтерфейс, ставим кулер и укладываем на основание крепежную планку с подпружиненными винтами. Делать это не особо удобно, кулер норовит завалиться в сторону под собственным весом, а планка — ускользнуть с резьбы. Лишние руки здесь очень пригодятся. Продеваем отвертку через отверстия в радиаторе и закручиваем винты.

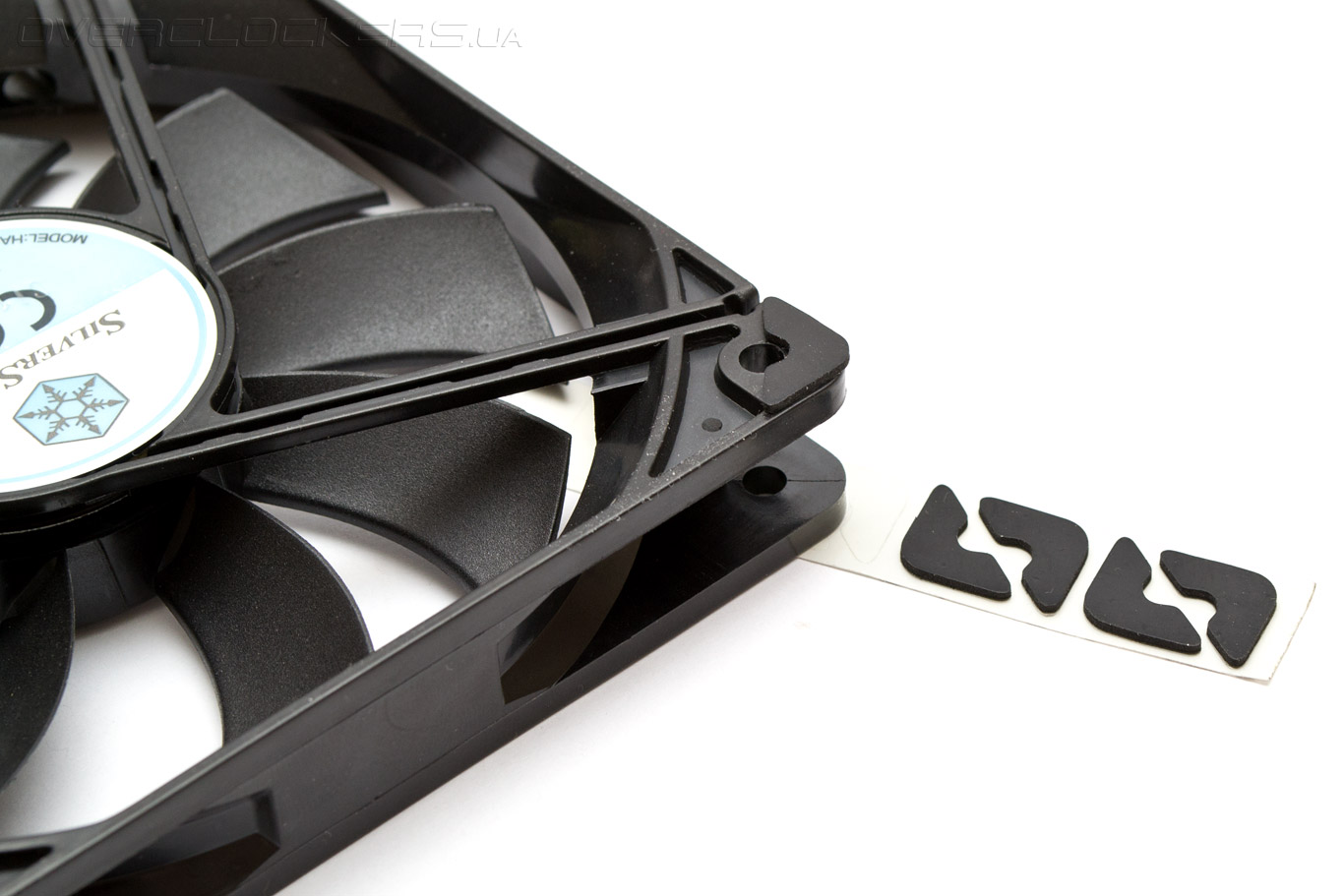

Перед тем, как установить вентилятор, к нему рекомендуется приклеить виброизолирующие резиновые уголки.

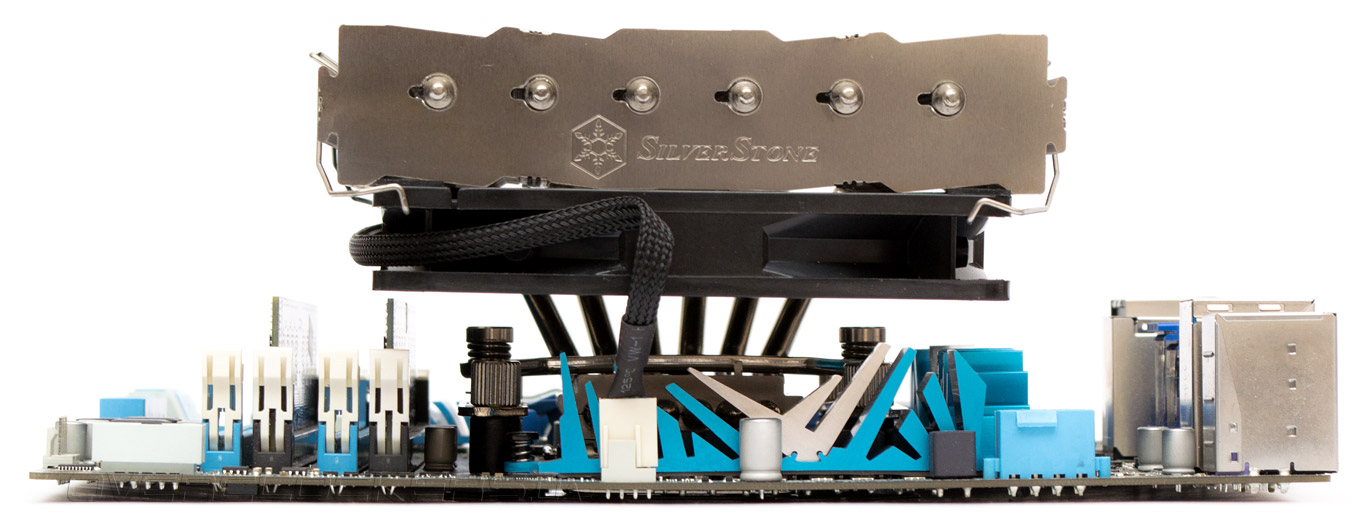

Затем устанавливаем пропеллер под радиатор, крыльчаткой вниз, и закрепляем его проволочными скобами. При этом кулер будет иметь минимальную высоту в 82 мм. Если пространство в корпусе позволяет, пропеллер можно поставить и сверху. Тогда высота составит от 102 до 107 мм и конструкцию уже сложно будет назвать низкопрофильной.

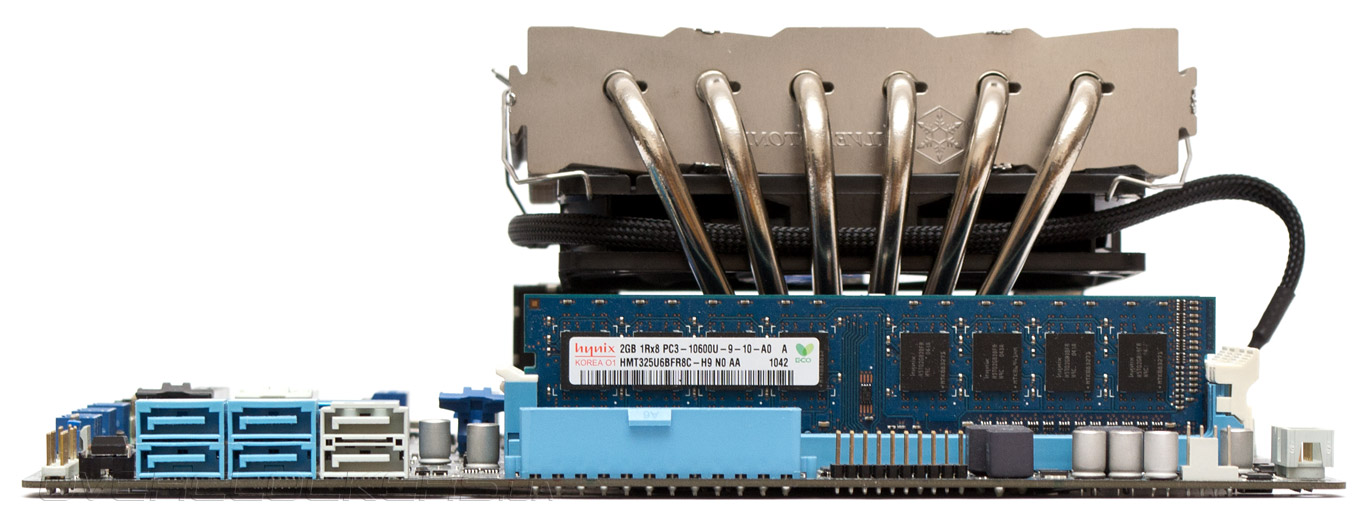

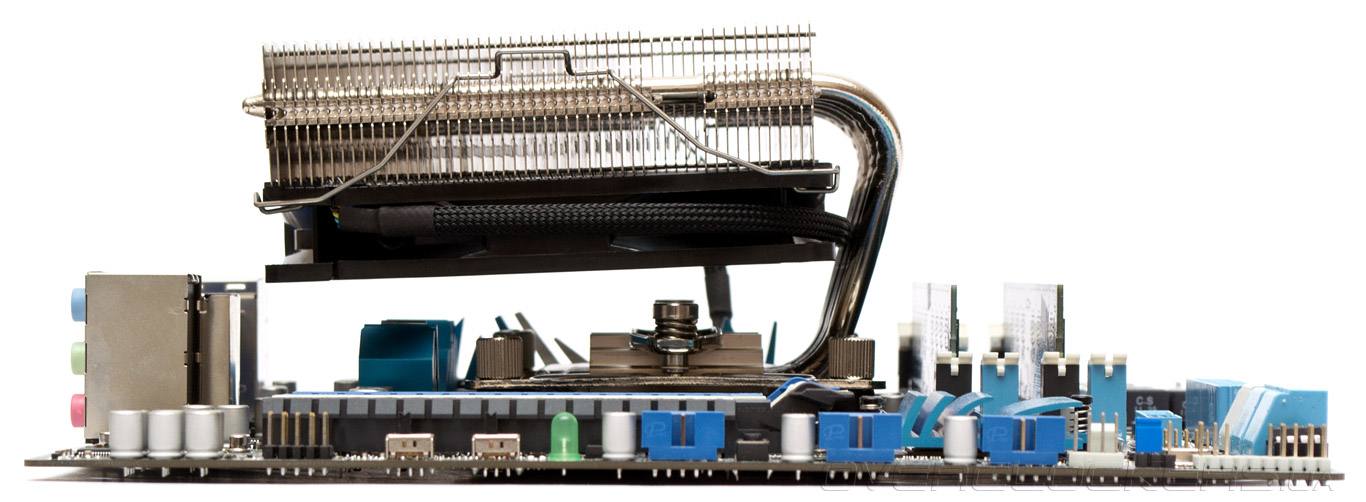

Комплектный вентилятор не будет мешать памяти, ни в какой ориентации, хотя и буквально нависает над ней. А вот первый слот PCI-E окажется в опасной близости от проволочных скоб вентилятора.
На материнских платах формата Mini-ITX слот расширения перекрывается кулером в большинстве случаев, поскольку процессорный разъем расположен слишком близко к нему.

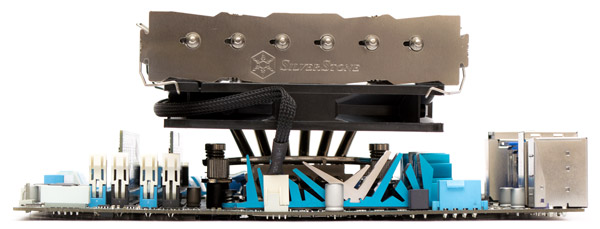

Немаловажно, что при нижнем расположении вентилятора остается достаточно пространства для забора воздуха. И радиаторы транзисторов питания будут отлично проветриваться. Возможна установка памяти с высокими радиаторами.

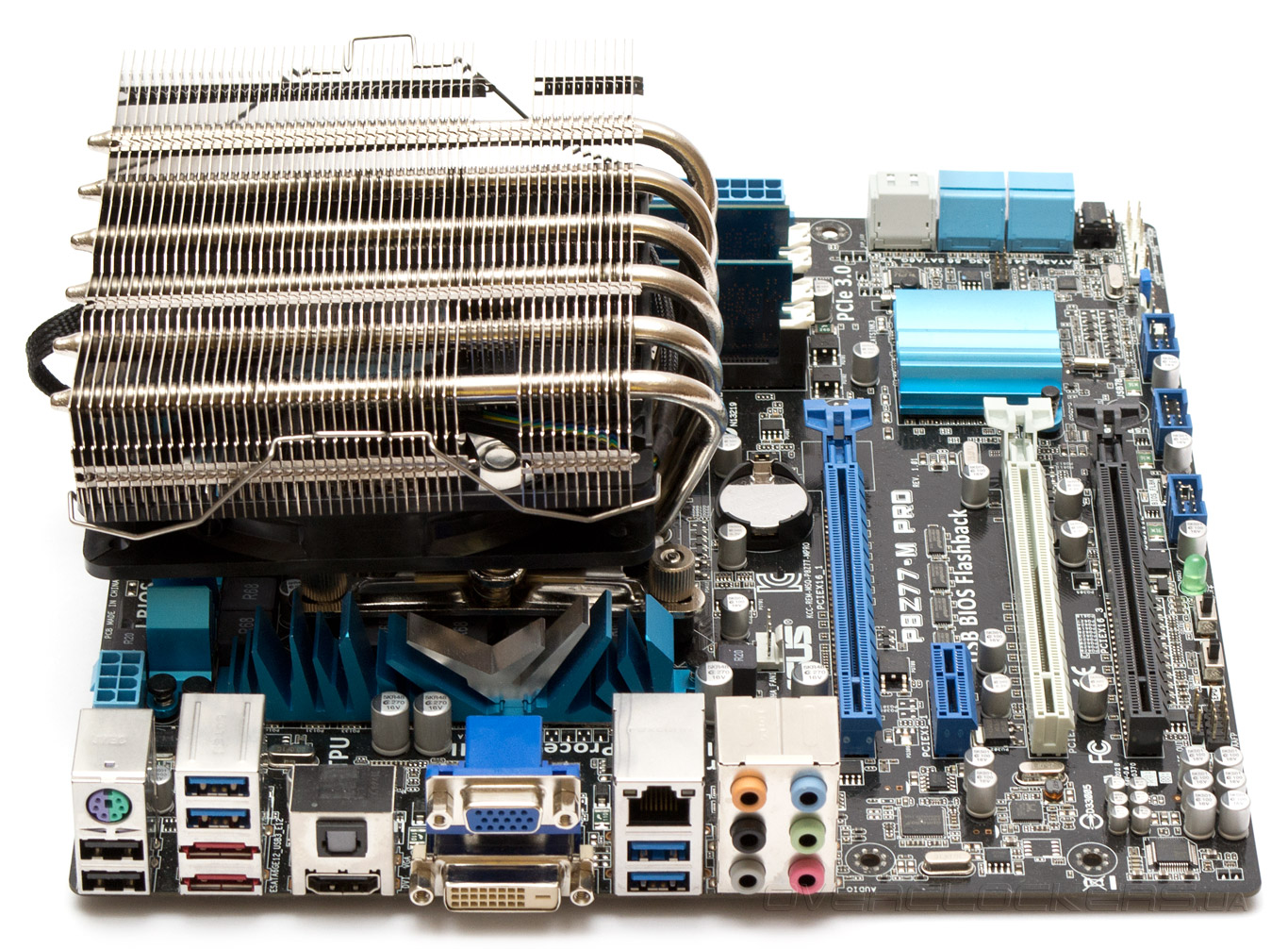

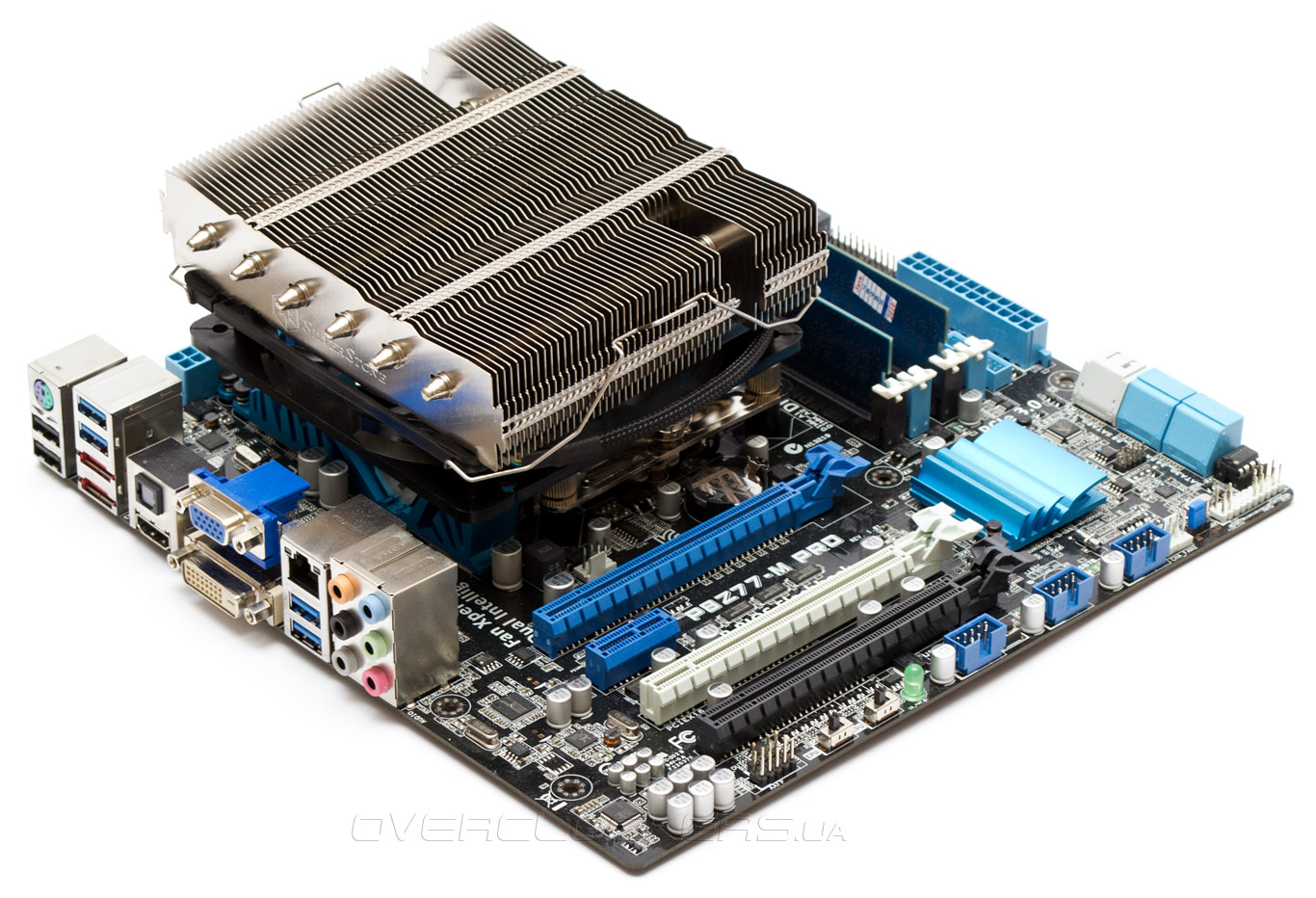

Попробуем изменить ориентацию кулера, переставив его концами тепловых трубок вверх. На материнской плате формата Micro-ATX это приводит к тому, что радиатор выступает за ее пределы. Но на некоторых платах Mini-ITX подобной проблемы быть не должно, из-за смещения процессорного разъема вниз. Конфликта с первым слотом PCI-E на них тоже не должно быть, но округлые края тепловых трубок все равно выступают на 3 мм за границы сокета, поэтому предварительные замеры необходимы.

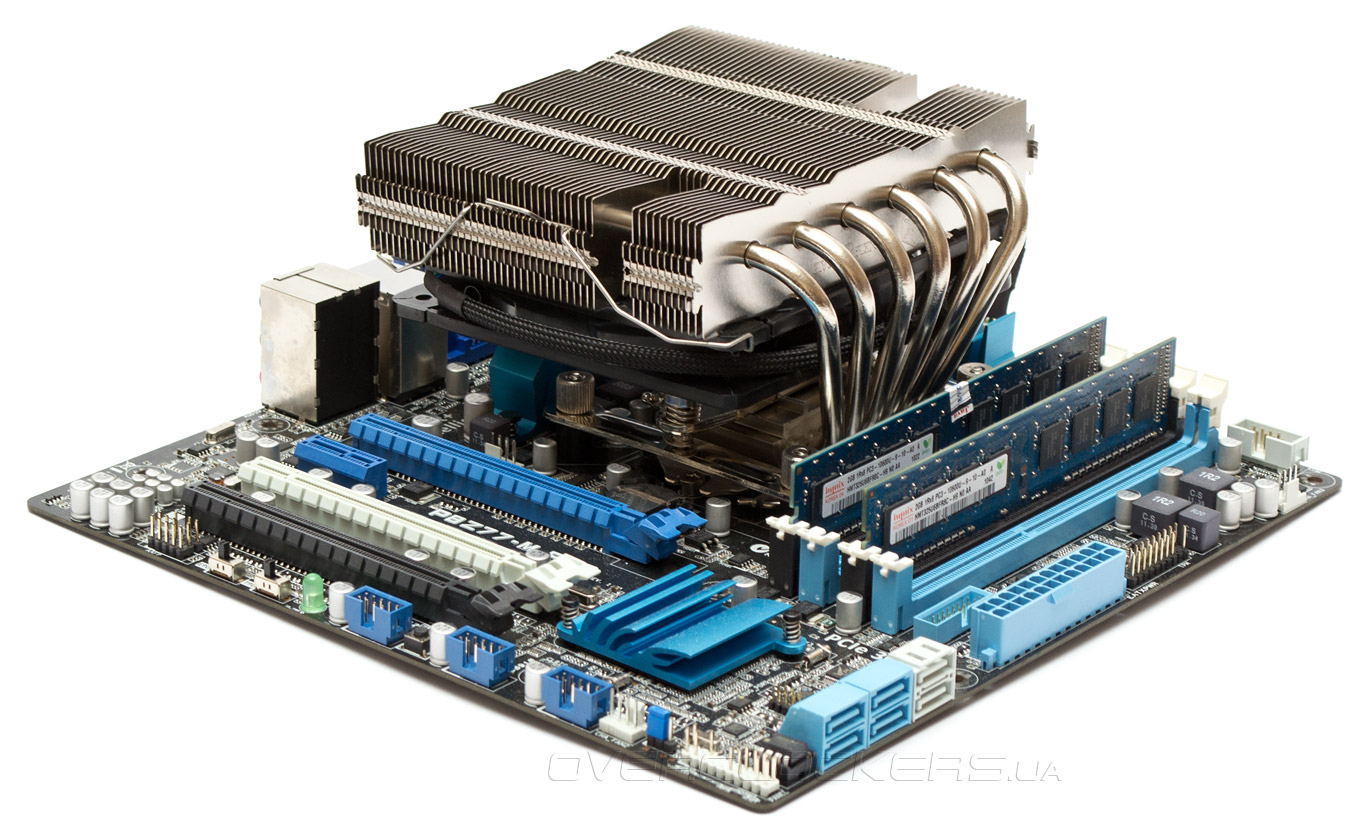

В вертикальной ориентации, радиатор закрывает два первых слота оперативной памяти.

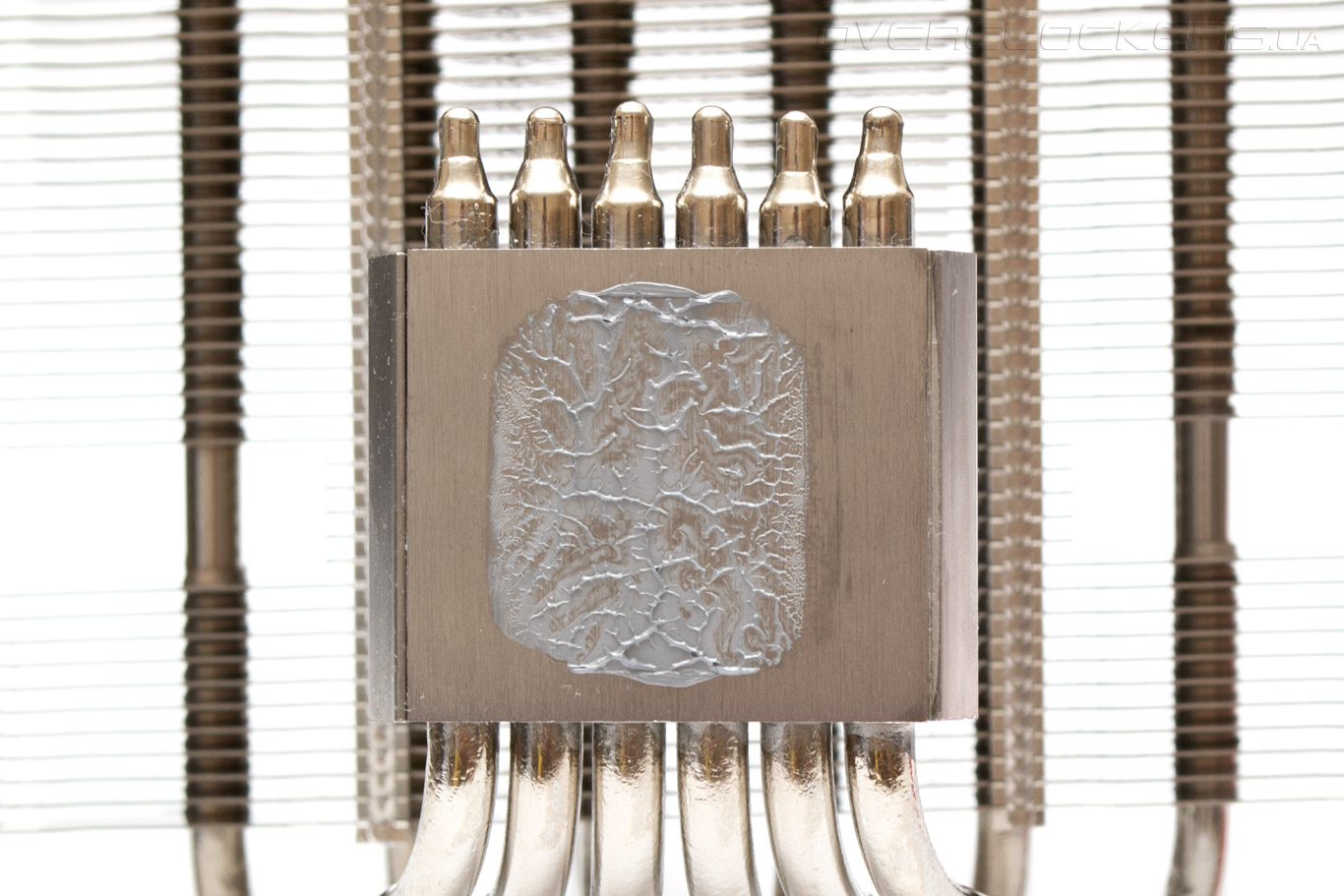

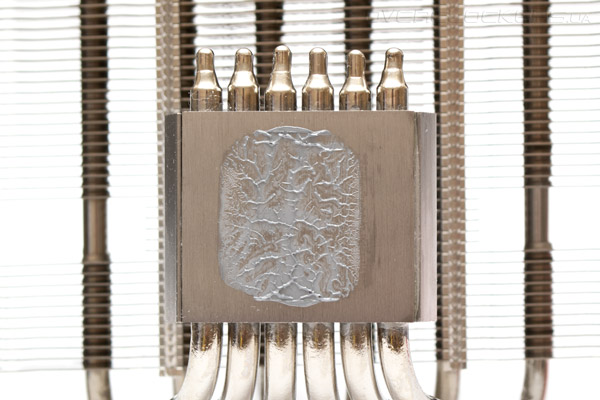

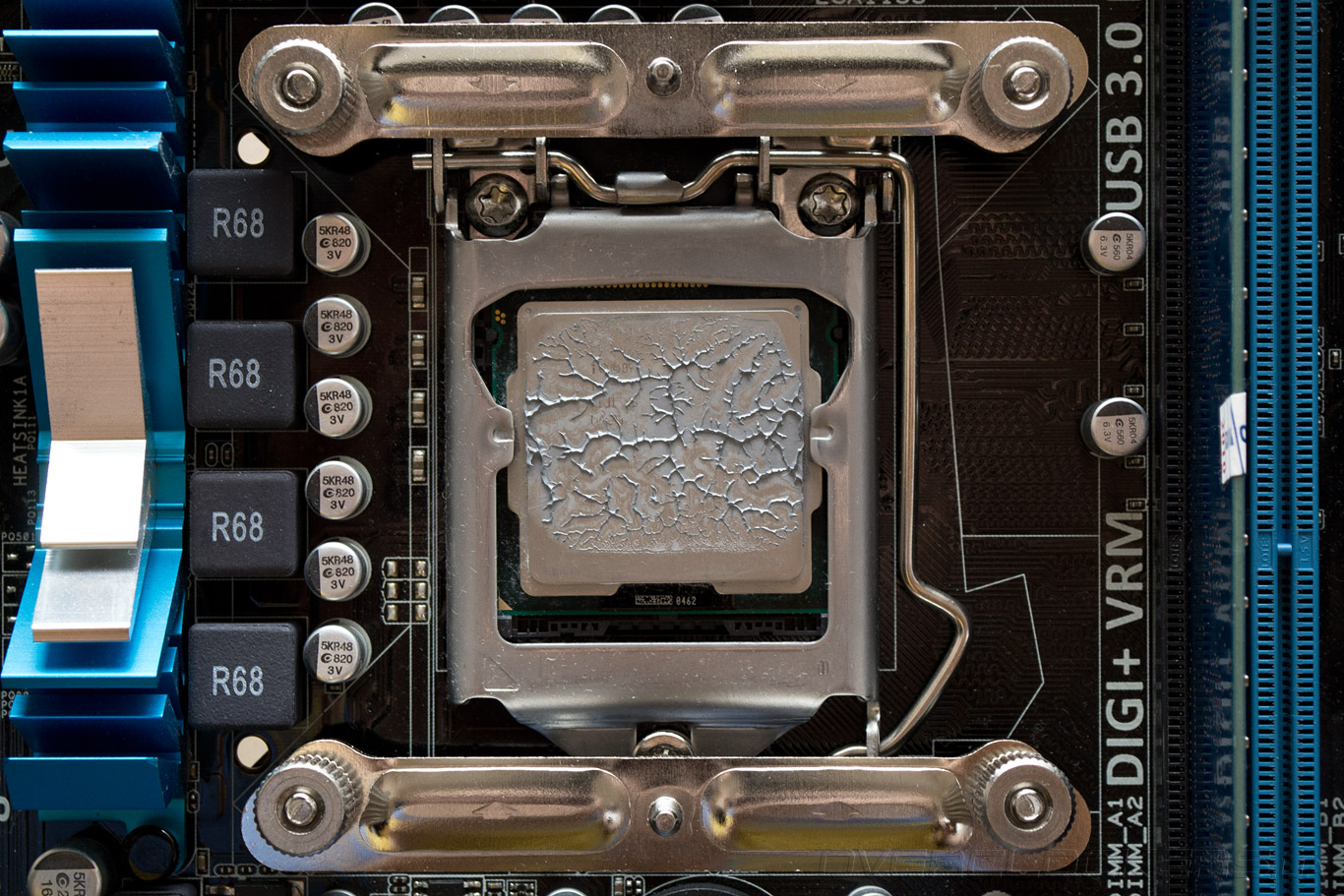

Отпечаток получился неполноценным, он больше напоминает прямоугольник, чем квадрат и это говорит о том, что правый край подошвы слегка приподнят.
Однако прижим по центру и в остальной площади контакта получился очень сильный.
Технические характеристики
Эффективность отвода тепла кулером SilverStone NT06-PRO мы сравнили c аналогичным по конструкции, но более крупным по размеру австрийцем — Noctua NH-С14. Чтобы сравнение происходило в равных условиях, на обеих моделях использовался только один родной вентилятор, установленный под радиатор и продувающий его снизу вверх. Таким образом была смоделирована типичная ситуация работы в узком корпусе.
| Техническая характеристика | SilverStone NT06-PRO | Noctua NH-С14 |
| Совместимость с процессорными разъемами | Intel LGA 775/1156/1155/1150/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2 |
Intel LGA 775/1156/1155/1150/1366 AMD AM2(+)/AM3(+)/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 139х140х82 | 166x140x105 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х20 | 140х140х25 |
| Материал радиатора и конструкция | Горизонтальный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубки диаметром 6 мм, расположенных C-образно. Тепловые трубки и основание никелированы | Горизонтальный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубки диаметром 6 мм, расположенных C-образно. Тепловые трубки и основание никелированы, все соединения пропаяны |
| Вес радиатора, г | 410 | 700 |
| Количество пластин радиатора, шт. | 52 | 68 |
| Толщина пластин, мм | 0,5 | 0,5 |
| Межреберное расстояние, мм | 1,8 | 1,8 |
| Расчетная площадь радиатора, см2 | ~3 700 | ~7 100 |
| Модель вентилятора | HA1220H12SA-Z | 2 x Noctua NF-P14 |
| Скорость вращения вентилятора, об/мин | 1000 ~ 2200 с ШИМ | 1200 |
| Воздушный поток, м3/ч | 57 ~ 126 | 110,3 |
| Уровень шума вентилятора, дБ(А) | – | 19,6 |
| Статическое давление, мм воды | – | 1,29 |
| Количество и тип подшипника вентилятора | Скольжения (втулка) | Гидродинамический с магнитной стабилизацией SSO |
| Время наработки на отказ вентилятора, час | 30 000 | 150 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,33 | 0,10 |
| Пиковое энергопотребление вентилятора, Вт | 3,96 | 1,2 |
| Дополнительные особенности | – | Понижающий обороты переходник |
| Средняя стоимость, $ | ~58 | ~76 |
Тестовый стенд
Для тестирования эффективности SilverStone NT06-PRO использовался стенд на базе платформы Intel LGA 1155 следующей конфигурации:
- процессор: Intel Core i5-2500K (3,3@4,5 ГГц, 1,344 В);
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- память: Hynix HMT325U6BFR8C-H9 (2 x 2 ГБ, DDR3-1333 МГц, 9-9-9-24-1T);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
- контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от верхнего края радиатора системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 34 дБ (А).
Результаты тестирования

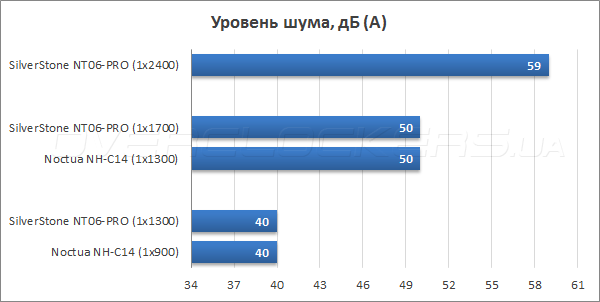

Методика тестирования претерпела некоторые изменения в связи с использованием шумомера. Теперь мы сравниваем эффективность кулеров не по совпадающим оборотам, а по создаваемому уровню шума. В данном случае, был измерен максимальный уровень шума SilverStone NT06-PRO, который составил 59 дБ (А). Затем максимальный шум, издаваемый Noctua NH-С14 с одним вентилятором — 50 дБ (А), под который были подстроены обороты пропеллера SilverStone. И, наконец, испытали оба кулера в бесшумном режиме — 40 дБ (А). Это тот уровень звукового давления, который неслышен из закрытого корпуса даже с близкого расстояния.
Для каждого уровня шума был составлен соответствующий график температур.
Как видим, SilverStone NT06-PRO стабильно уступает семь градусов австрийскому сопернику в одинаковых условиях. Однако такой показатель следует расценивать как позитивный. Ведь охладитель SilverStone гораздо компактнее своего оппонента по площади рассеивания, габаритам и размеру вентилятора. А Noctua NH-С14 — это один из наиболее эффективных горизонтальных кулеров, если не самый эффективный. В целом, SilverStone NT06-PRO справился с охлаждением разогнанного Intel Core i5-2500K, хоть и за счет заметного шума и высоких оборотов крыльчатки. Из этого следует, что данным кулером можно относительно тихо охладить любой процессор, работающий на стоковой частоте и напряжении.
Выводы
SilverStone NT06-PRO не демонстрирует потрясающей эффективности, но со своей задачей справляется. Его вполне хватит для бесшумной работы на подавляющем большинстве процессоров, функционирующих на штатных частотах и напряжении. Он способен удержать разогнанный процессор в приемлемых температурных рамках, но, на самом деле, это не его стихия. Его дом — это компактные системы на платах Mini-ITX, в корпусах SilverStone серии Sugo. Либо низкие HTPC в сочетании с Micro-ATX платами. Его главный козырь — повышенная совместимость, которая теряется в случае установки других вентиляторов. Поэтому для стандартной системы лучше подобрать радиатор с большей площадью рассеивания, раз место позволяет. Однако для маленьких и тесных системных блоков SilverStone NT06-PRO может стать настоящей находкой, сочетающей в себе удобство, тишину и производительность.
