Упаковка и комплектация
Кулер поставляется в небольшой коробке красно-чёрной расцветки. В упаковке есть небольшое прозрачное окошко, через которое видно часть радиатора и вентилятора. Так же на лицевой стороне упаковки приведен краткий список основных достоинств продукта, среди них универсальное крепление, технология прямого контакта с тепловыми трубками, совместимость с новейшими процессорами. С последним можно поспорить, поддержка LGA2011 отсутствует. Но в продаже уже появился кулер Spire TherMax Eclipse III, который является подобием TherMax Eclipse II, с той лишь разницей, что комплектуется креплением под LGA2011 и вентиляторами с PWM-регулировкой оборотов.
На тыльной стороне упаковки располагается описание продукта, включая пять его фотографий с разных ракурсов. Коробка снабжена удобной ручкой для переноски.
Радиатор и один из комплектных вентиляторов уложены в защитный пластиковый блистер. Вероятность повреждения устройства при транспортировке минимальна.
Комплект поставки включает следующие аксессуары:
- пластина жёсткости и винты для материнской платы;
- набор креплений для Socket 939/940/AM2(+)/AM3(+);
- набор креплений для LGA775/1155/1156/1366 (установлен на кулере);
- второй вентилятор;
- четыре прижимные гайки с накатанной головкой и пружинками;
- 10 резиновых «гвоздей» для крепления вентиляторов;
- шприц с термопастой;
- руководство пользователя.
Дизайн и конструктивные особенности
Spire TherMax Eclipse II является башенным кулером классической конструкции. Пять медных тепловых трубок диаметром 8 мм плотно припаяны к медному основанию кулера. На тепловые трубки нанизаны 46 алюминиевых пластин. Вся конструкция, кроме подошвы основания, покрыта никелем.
Габариты кулера составляют 131х70х152 мм, а его масса в сборе с вентиляторами равна 822 г.
Тепловые трубки изогнуты таким образом, что стоят в три линии на пути воздушного потока. Такая конструкция должна положительно сказываться на эффективности охлаждения.
Монтажные пластины крепятся к основанию кулера винтами по бокам, поэтому верхняя часть основания осталась свободна. Инженеры разместили на ней небольшой радиатор, который также должен способствовать увеличению эффективности кулера.
Края пластин радиатора загнуты вниз таким образом, чтобы воздушный поток максимально проходил по заданному пути, а не расходился по бокам.
Пластины плотно нанизаны на тепловые трубки, однако не припаяны к ним. Профиль рёбер нелинейный, что уменьшает турбулентные завихрения воздуха и увеличивает эффективность обдува радиатора. Поверхность пластин имеет вафельную структуру, что также может положительно сказаться на общей эффективности продукта.
Spire TherMax Eclipse II использует технологию прямого контакта тепловых трубок и процессора. Трубки довольно плотно уложены в свои посадочные места. На подошву кулера наклеена защитная плёнка с предупреждением, что её нужно снять перед использованием кулера. Обычно она используется для защиты сохранения зеркальной поверхности основания.
Сняв плёнку, мы видим, что поверхность подошвы далека от зеркальной. Зато она ровная.
Следы фрезы заметны невооружённым глазом, но на наш взгляд ровного основания достаточно, чтобы на нём не терялась эффективность охлаждения. Зеркальная полировка — это уже скорее «фетиш».
Раз уж речь зашла об основании кулера, то сразу продемонстрируем отпечаток термопасты. Установка производилась на процессор Intel Core i7-920 с использованием довольно густой термопасты Zalman ZM-STG2. Наш тестовый процессор имеет достаточно ровную крышку.
Как видно на фото, после снятия кулера, отпечаток термопасты ровный как на крышке процессора, так и на подошве радиатора. А это значит, что тепловой контакт нагревателя и охладителя отличный.
В комплекте поставляется сразу два вентилятора. Крепятся они на специальные резиновые «гвозди».
Идея использования антивибрационных «гвоздей» правильная, так как они снижают шум, вызванный передачей вибрации вентиляторов на радиатор.
Однако само качество этих «гвоздей» нас огорчило. Вдеть их в соответствующие желобки в радиаторе довольно проблематично. Снять ещё сложнее. При этом иногда создаётся такое впечатление, что резина не выдержит и порвётся. Возможно, поэтому производитель укомплектовал кулер сразу десятью гвоздиками, оставив пользователю две штуки «про запас». С горем пополам мы установили оба вентилятора.
Поговорим теперь о самих вентиляторах. Никаких характеристик на самих «вертушках» мы не нашли, но на сайте производителя заявлены следующие характеристики:
- частота вращения крыльчатки 1800 об/мин +/– 10%;
- подшипник скольжения с нанопокрытием;
- ток до 0,35 А (потребление энергии до 4,2 Вт);
- уровень шума до 29 дБ;
- воздушный поток до 93,3 кубический фута в минуту;
- трёхконтактное подключение;
- наработка на отказ 50000 часов.
Установка и совместимость
Как уже было отмечено, суперкулер Spire TherMax Eclipse II совместим со всеми актуальными платформами, кроме LGA2011. Для нашего тестирования мы выбрали LGA1366.

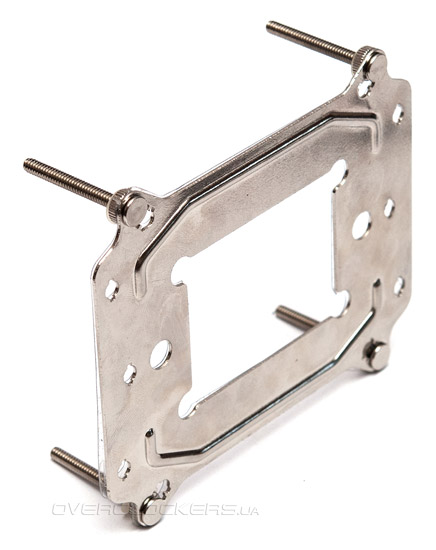

Первым делом нужно собрать пластину жёсткости (backplate) с монтажными винтами. Винты прикручиваются к пластине специальными гайками, затем на них надеваются пластиковые шайбы, которые не дают гайкам повредить текстолит материнской платы. Чтобы предотвратить возможные короткие замыкания, одна из сторон пластины жёсткости имеет защитную плёнку. Именно этой стороной к плате нужно устанавливать «бэкплэйт».

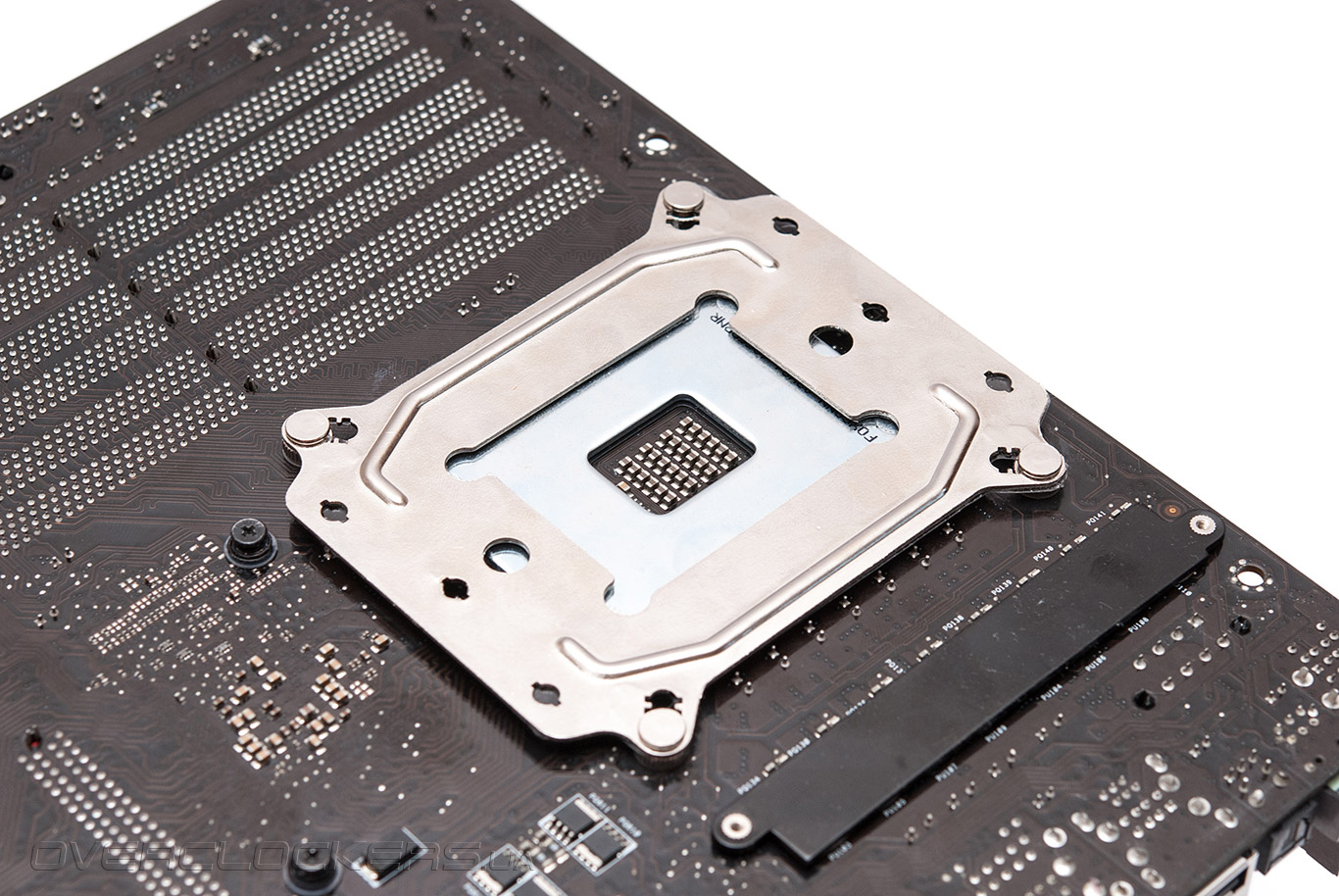

Единственное, что удивило — почему у винтов на шляпках нет прорезей под отвёртку. Надежно закрутить руками значительно сложнее, чем можно было бы это сделать инструментом. В остальном к пластине жёсткости претензий нет. Присоединяем её с тыльной стороны материнской платы.

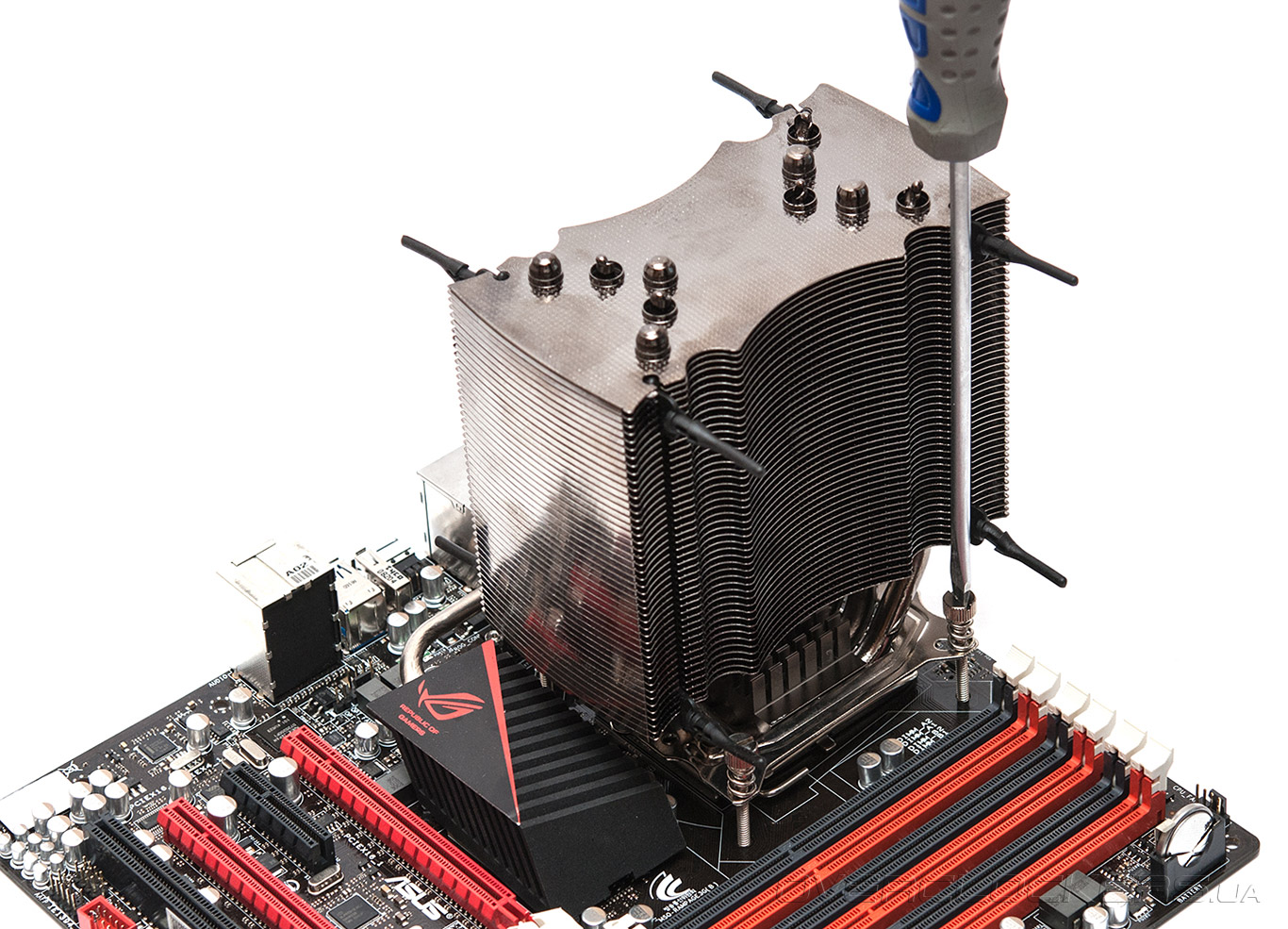

Затем переворачиваем плату, наносим на процессор термопасту и ставим кулер. Прикручиваем прижимные гайки с четырёх сторон. Делать это лучше поочерёдно для каждой гайки по одному обороту, чтобы избежать перекоса системы охлаждения. Закручивать можно как руками, так и отвёрткой.
Установленный кулер держится на своём месте очень хорошо. Если закрутить прижимные гайки до упора, то текстолит материнской платы немного прогибается, но в допустимых пределах.

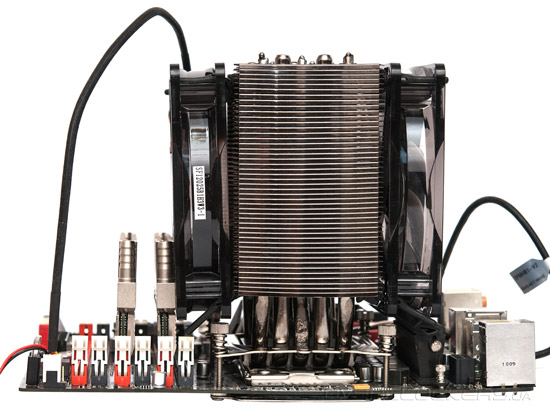

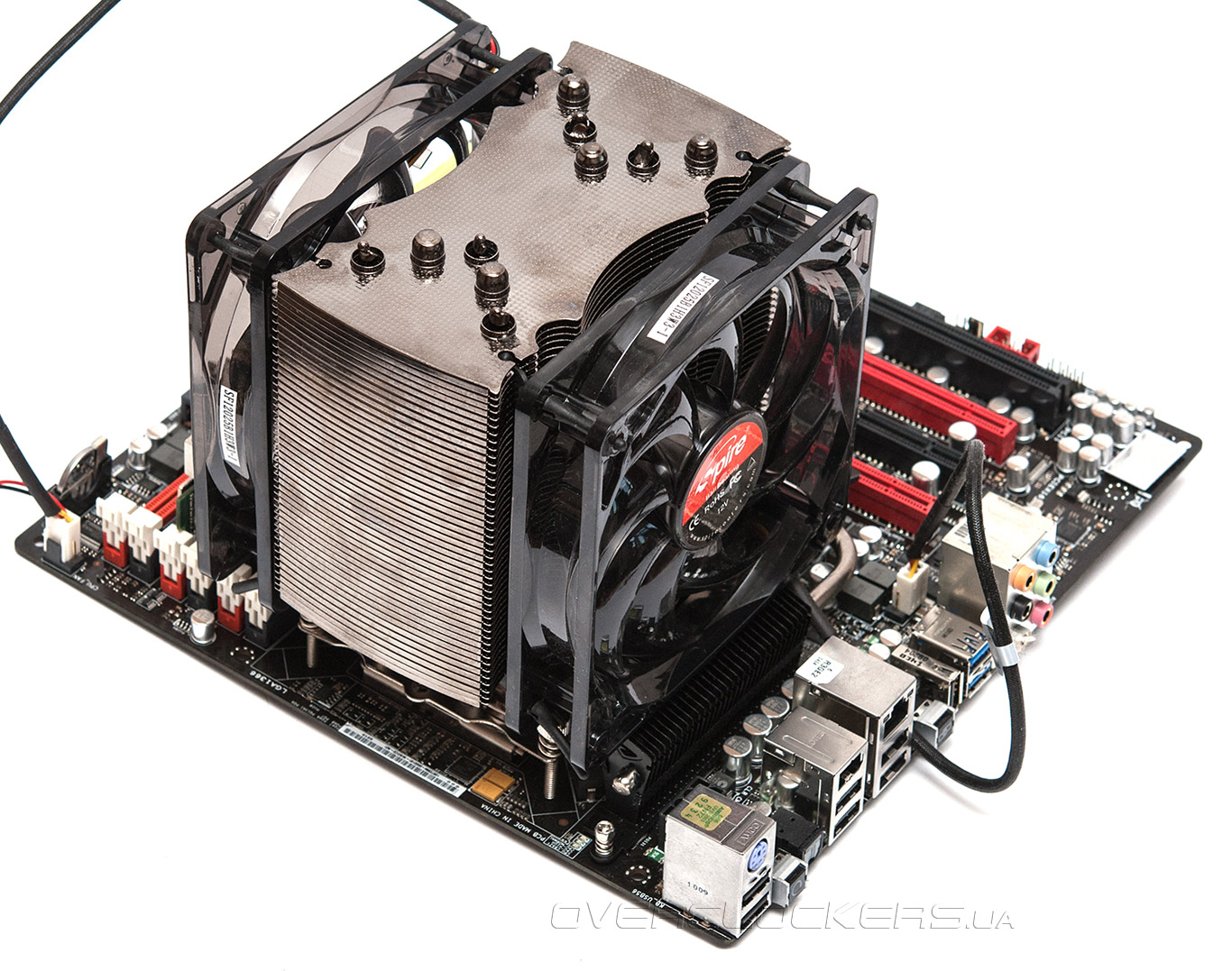

Вентиляторы устанавливаются на резиновые «гвозди» в последнюю очередь. В целом крепление кулера к плате (в отличие от крепления вентиляторов) оставило исключительно положительные впечатления, оно надёжное и удобное, а прижим кулера ровный и настолько сильный, насколько это необходимо. Можно даже сказать, что система крепления Spire TherMax Eclipse II — образец для многих других производителей. Например, в сравнении с креплением Zalman CNPS10X Performa — она намного удобнее.
В собранном состоянии кулер препятствует установке модуля оперативной памяти с высоким радиатором в первый слот. Но этот недостаток есть и у подавляющего большинства других мощных башенных кулеров.
Перейдём непосредственно к тестированию.
Тестирование

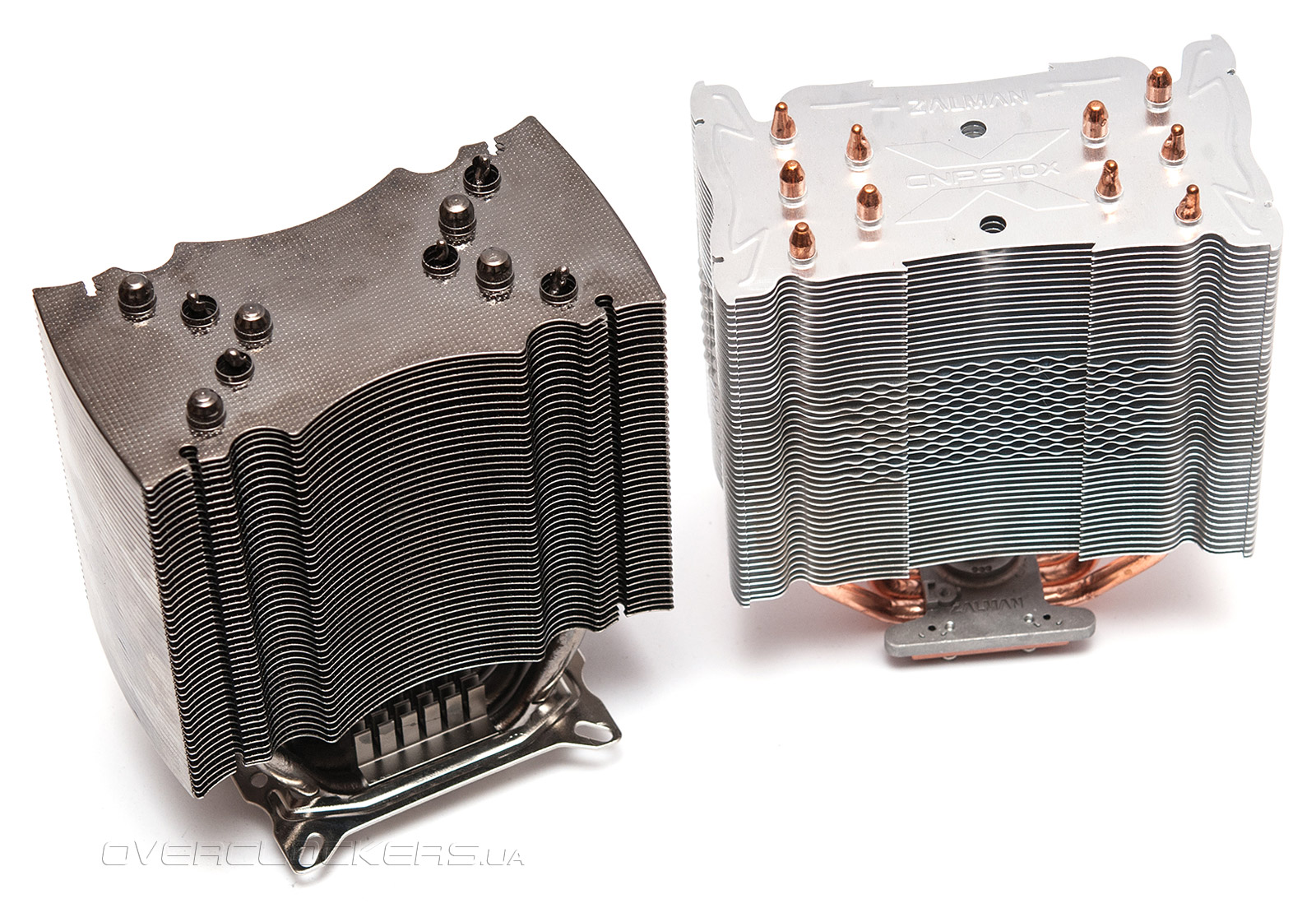

В качестве оппонента выступил «народный кулер» Zalman CNPS10X Performa.
Спецификации обоих кулеров приведены ниже
| Техническая характеристика | Spire TherMax Eclipse II | Zalman CNPS10X Performa |
| Совместимость с процессорными разъёмами | LGA 775/1155/1156/1366 Socket 754/939/AM2(+)/AM3 |
LGA 775/1155/1156/1366 Socket 754/939/AM2(+)/AM3 |
| Размеры кулера(ДхШхВ), вентилятора, мм | 131х70х152 120x120x25 | 132x100x152 120х120х25 |
| Масса без упаковки, г | 822 | 748 |
| Материал радиатора и конструкция | Конструкция из алюминиевых пластин , нанизанных на 5 медных теплотрубок диаметра 8мм. Тепловые трубки проходят сквозь медное основание. Прямой контакт трубок с процессором. | Конструкция из алюминиевых пластин , нанизанных на 5 медных теплотрубок диаметра 6мм. Тепловые трубки проходят сквозь медное основание. |
| Количество пластин радиатора, шт. | 46 | 47 |
| Толщина пластин, мм | 0,45 | 0,45 |
| Межрёберное расстояние, мм | 2,3 | 2,4 |
| Расчётная площадь радиатора, см2 | около 7800 | 7900 |
| Термическое сопротивление | 0,091 K/W | н/д |
| Модель вентилятора | – | Zalman ZP1225ALM |
| Скорость вращения вентилятора, об/мин | 1800 ±10% | 900-1,350 ±10% (RC24P присоединен), 900-2,000 ±10% (RC24P не присоединен) |
| Воздушный поток, CFM | 93,3 | н/д |
| Уровень шума, дБА | 29 | 17~24dBA ±10% (RC24P присоединен) 17~36dBA ±10% (RC24P не присоединен) |
| Статическое давление, мм воды | 3,35 | н/д |
| Количество и тип подшипника вентилятора | Опора с продолжительным сроком службы. Нанопокрытие. | Опора с продолжительным сроком службы |
| Время наработки на отказ вентилятора, час | 50000 | 50000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора | 0,35 | 0,2 |
| Пиковое энергопотребление вентилятора, Вт | 4,2 | 2,4 |
| Дополнительные особенности | В комплекте поставки присутствует второй вентилятор. | Фирменный резистор RC24P в комплекте. Вентилятор поддерживает ШИМ-регулировку |
| Средняя стоимость, $ | 50 | 39 |
Конфигурация тестового стенда была следующая:
- процессор: Core i7-920 (2,66 ГГц@4,2 ГГц, 1,3625 В);
- материнская плата: ASUS Rampage III Gene (Intel X58 Express);
- видеокарта: MSI Radeon HD6950 TwinFrozr III PE/OC (@900/5200 МГц);
- память: Crucial BallistiX BL25664FN2139-Z16F64 (3x2 Гбайт, DDR3-2133@2133, 9-10-9-24-1T)
- жесткий диск: Western Digital WD5000EARS (500 ГБ);
- блок питания: Hiper Type M 530W (530 Вт);
- операционная система: Windows 7 Ultimate x64.
Использовались режимы работы вентиляторов на скоростях 900, 1350, 1800 об/мин. Так же был проведено тестирование Zalman CNPS10X Performa с вентиляторами от Spire TherMax Eclipse II. Каждое тестирование систем охлаждения роводилось два раза с заменой слоя термопасты, чтобы свести к минимуму погрешность измерений.
Прогрев процессора осуществлялся программой LinX 0.6.4, а мониторинг температуры с помощью утилиты CoreTemp64 0.99.5.
Результаты тестирования

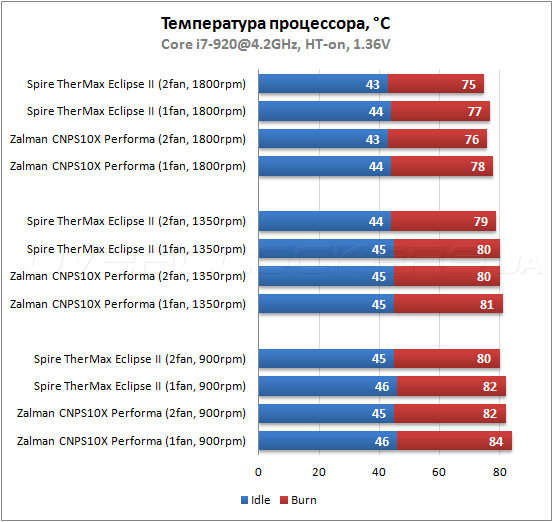

Данные в диаграмме разделены по группам в зависимости от скорости вентиляторов.
Немного неожиданно, но Spire TherMax Eclipse II превосходит своего оппонента стабильно на 1—2 градуса во всех проведенных измерениях. Учитывая, что радиаторы у двух кулеров имеют примерно одинаковое оребрение, скорее всего свою роль сыграли тепловые трубки большего диаметра у Spire, а также использование технологии прямого контакта. Отличный результат, что тут ещё сказать!
Выводы
Подводя итоги, посмотрим обобщённо на достоинства и недостатки Spire TherMax Eclipse II.
Плюсы:
- высокая эффективность;
- разумная цена;
- два вентилятора в комплекте;
- очень удобное и продуманное крепление к материнской плате;
- неплохой дизайн.
- неудобное крепление вентиляторов;
- малоэффективная термопаста в комплекте.
В целом кулер Spire TherMax Eclipse II оставил о себе положительные впечатления, даже немного удивил производительностью и надолго запомнился действительно удачным и надёжным креплением. Конечно, данный продукт не претендует на абсолютное лидерство среди воздушных систем охлаждения. Как известно, зачастую лидерами в этом сегменте являются более габаритные двухсекционные конструкции. Но это не страшно. Главное что протестированная новинка полностью оправдывает свою стоимость. Да, он дороже чем протестированный с ним вместе Zalman CNPS10X, но при этом немного эффективнее и поставляется с двумя вентиляторами, а не с одним. Spire TherMax Eclipse II по праву может называться суперкулером, и обязательно найдёт своего покупателя. А станет ли «народным кулером» — покажет время.
