После выхода в 2015 году обновленного кулера Zalman CNPS10X Performa+ у многих поклонников данной модели возникло стойкое ощущение, что производитель решил забыть про эту линейку вообще и заняться лишь продуктами верхнего ценового диапазона. Но нет, прошло всего каких-то шесть лет, и Zalman таки выкатила на суд общественности свежие модели из данной серии, получившие название CNPS10X Performa Black (из-за черной окраски) и CNPS10X Performa ST (без покраски). Но название Performa всегда собой подразумевало не внешний вид, а заметную производительность в пересчете на невысокую стоимость. Смогли ли новинки сохранить и преумножить данную фамильную черту? Давайте попытаемся подробно ответить на этот вопрос на примере Zalman CNPS10X Performa Black.
Технические характеристики
| Техническая характеристика | Zalman CNPS10X Performa Black |
|---|---|
| Страница продукта | CNPS10X Performa Black |
| Совместимость с процессорными разъемами | Intel LGA 2066/2011-V3/2011/1200/115X, AMD AM4 |
| Размеры радиатора (ДхШхВ), мм | 135х70х155 |
| Размеры вентилятора (ДхШхВ), мм | 135х135x25 |
| Материал радиатора и конструкция | Башенная конструкция из алюминиевых пластин, нанизанных на 4 медных тепловых трубки, диаметром 6 мм, расставленных U-образно. Кулер имеет основание прямого контакта. Пластины и трубки окрашены методом электрофореза |
| Вес радиатора, г | 646 |
| Количество пластин радиатора, шт. | 50 |
| Толщина пластин, мм | 0,4 |
| Межреберное расстояние, мм | 1,9 |
| Расчетная площадь радиатора, см² | ~ 9 271 |
| Модель вентилятора | ZE1325ASL (ZM10XPB-PWM) |
| Скорость вращения вентилятора, об/мин | 700 ~ 1500 (+/– 10%) с ШИМ |
| Воздушный поток, м³/ч | 127,7 |
| Уровень шума вентилятора, дБ (А) | 27 (+/– 10%) |
| Статическое давление, мм воды | 1,35 |
| Количество и тип подшипника вентилятора | EBR Bearing (улучшенная втулка скольжения) |
| Время наработки на отказ вентилятора, час | 50 000 |
| Номинальное напряжение вентилятора, В | 12 |
| Сила тока вентилятора, А | 0,2 |
| Пиковое энергопотребление вентилятора, Вт | 2,4 |
| Дополнительные особенности | Поддерживает процессоры с TDP до 180 Вт |
| Средняя стоимость, грн | – |
Упаковка и комплект поставки
Кулер поставляется в продажу в красивой и информативной упаковке черного цвета, на которой подробно рассказывается про его достоинства и технические характеристики. Защиту от внутренних повреждений при транспортировке обеспечивает многоразовая полиэтиленовая форма. Все детали и аксессуары сложены в отдельную коробочку и расфасованы по пакетикам.

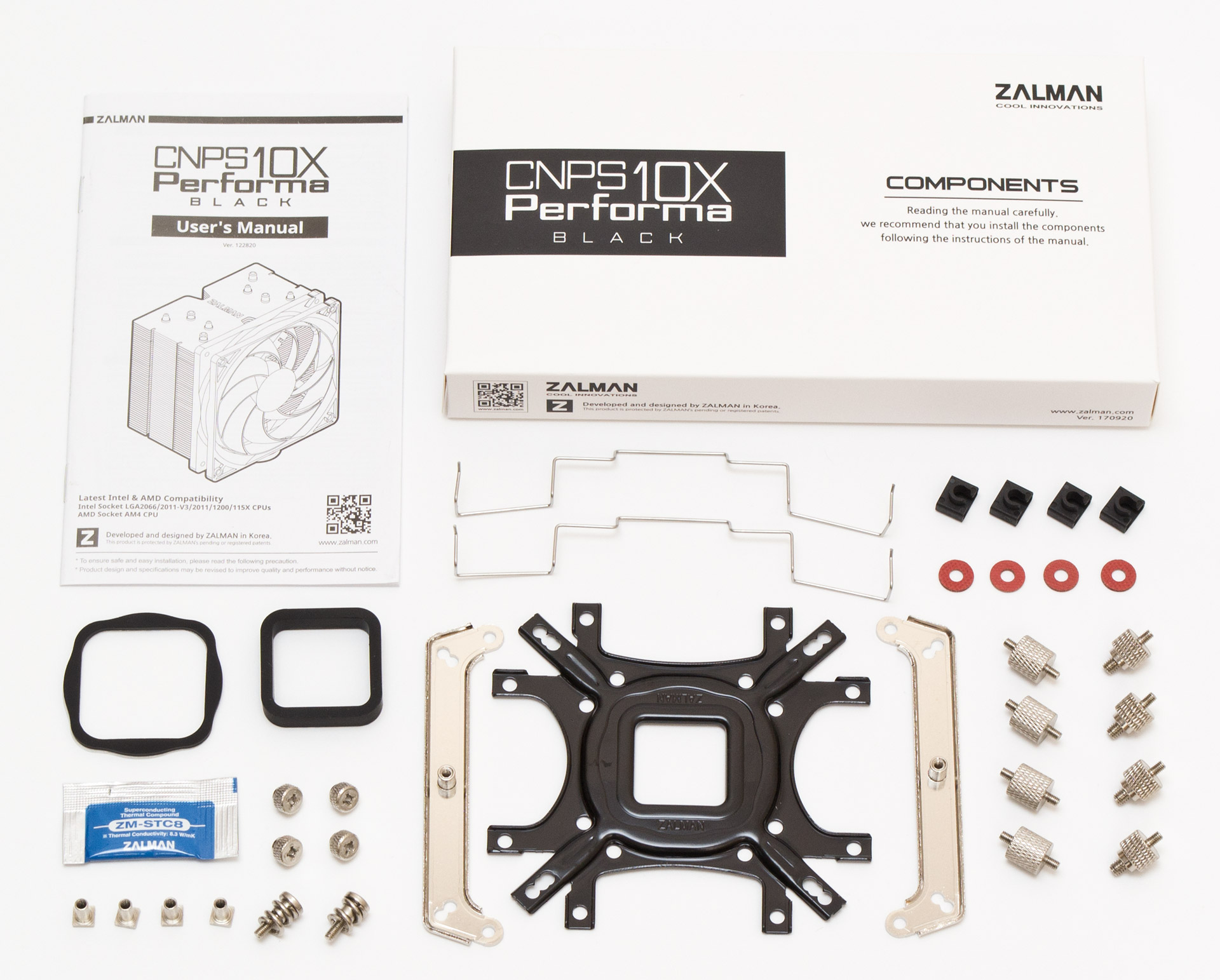

В комплекте поставки кулера есть:
- инструкция по установке;
- две проволочные скобы для крепления вентилятора;
- четыре пластиковых фиксатора для винтовых обойм;
- четыре красные изоляционные прокладки;
- четыре металлические винтовые стойки для сокетов Intel LGA 1200/115х и AMD AM4;
- четыре металлические винтовые стойки для сокетов Intel LGA 2066/2011-V3/2011;
- две крепежные лапы кулера под все поддерживаемые типы процессорных разъемов;
- универсальная металлическая усилительная пластина под все поддерживаемые сокеты;
- толстая квадратная резиновая прокладка под сокеты AMD;
- тонкая квадратная резиновая прокладка под сокеты Intel;
- пакетик с термопастой ZM-CTC8;
- четыре крепежных винта с накатанной головкой под крестовую отвертку;
- четыре винтовые обоймы с квадратным основанием;
- два подпружиненных крепежных винта с головкой под крестовую отвертку.
Внешний вид

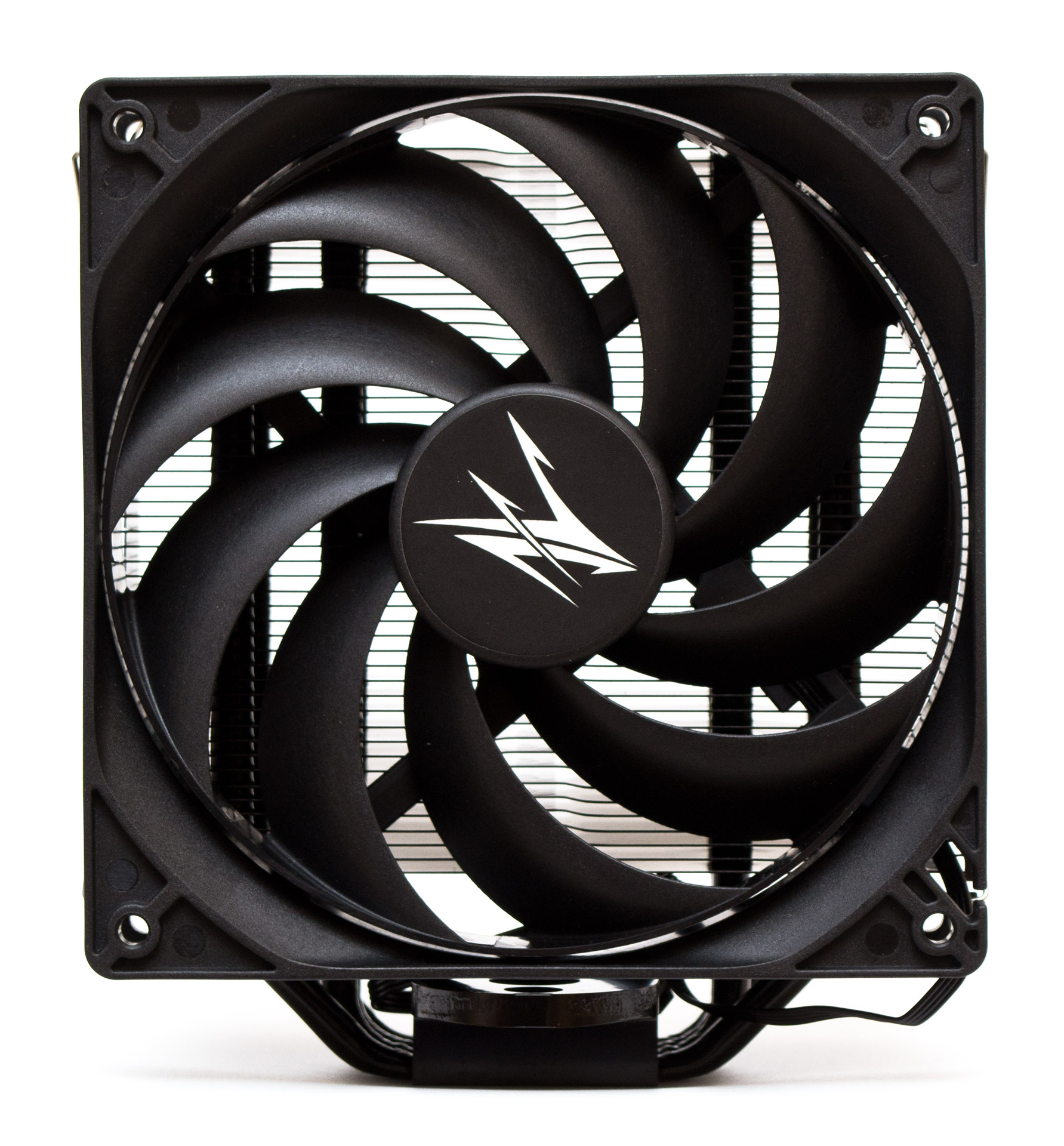

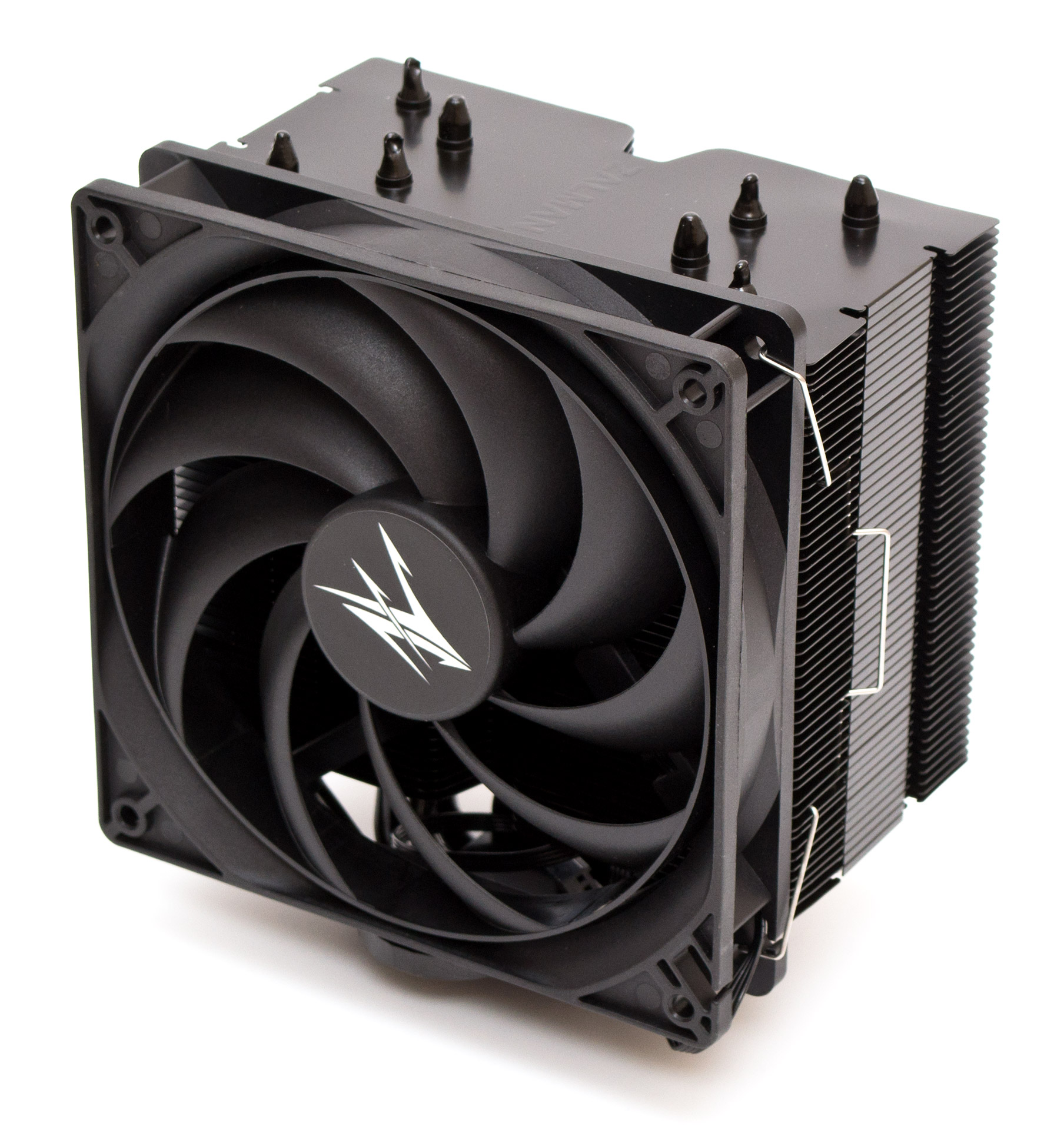

Модель Zalman CNPS10X Performa Black отличается красивой черной окраской всего радиатора за исключением основания. Причем, это не обычная порошковая покраска, а нанесение краски с помощью электрофореза, благодаря чему она держится крепче, выглядит лучше и минимально мешает передаче тепла. Ширина устройства равняется 135 мм, а высота, с максимально опущенным вниз вентилятором, — 155 мм.

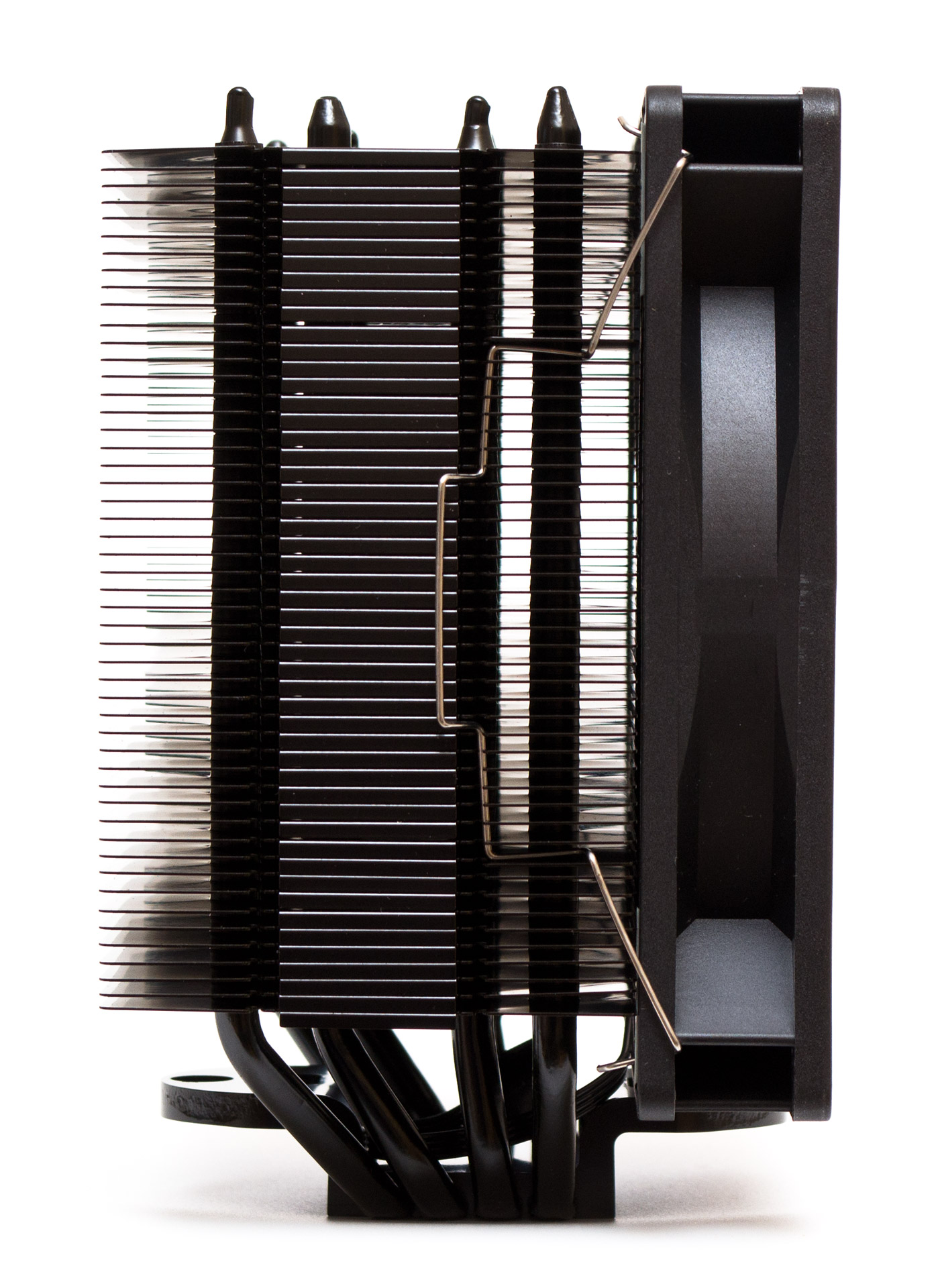

Пропеллер держится за радиатор проволочными скобами и из-за выпирающих их кончиков, отрегулировать высоту посадки вентилятора можно не более чем на 5 мм от минимума. Общая толщина кулера в профиль равняется 95 мм. Тело радиатора смещено назад относительно центральной оси симметрии, чтобы избежать конфликтов с оперативной памятью.
В таком ракурсе пользователь будет видеть этот кулер в своем корпусе большую часть времени:

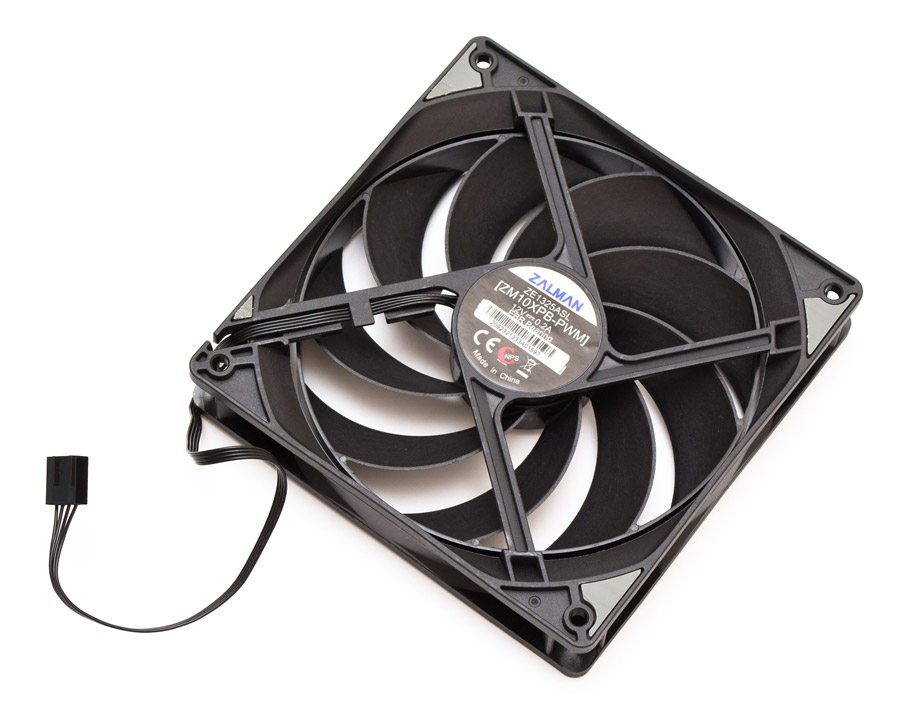

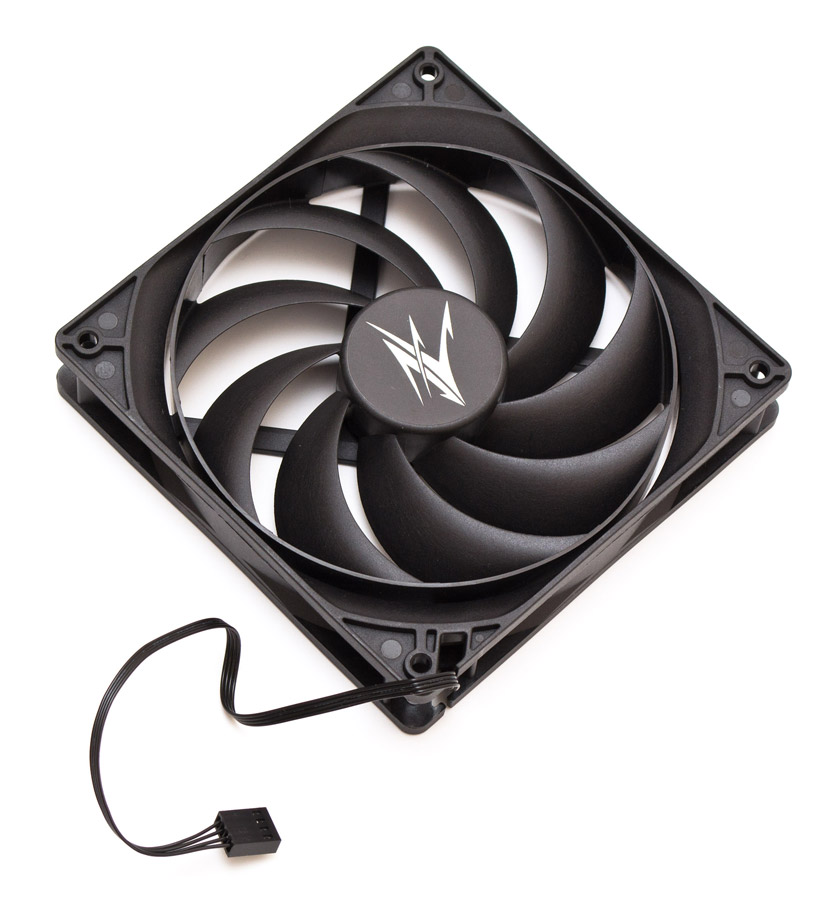

Комплектный вентилятор весьма нестандартный. Во-первых, он имеет размер 135х135х25 мм. Во-вторых, размер квадрата посадочных отверстий здесь равен 120х120 мм. Для справки: в случае 120-мм вентилятора этот параметр равен 105х105 мм, для стандартного 140-мм пропеллера — 125х125 мм. Крыльчатка имеет девять изогнутых лопастей. На концах их граней установлена кольцевая пластина, которая, с одной стороны, позволяет сделать воздушный поток более концентрированным (не давая уходить ему в зазор возле рамки), а с другой — исполняет роль маховика и балансира для лопастей. Доступный диапазон скоростей регулируется при помощи ШИМ в пределах от 700 до 1500 об/мин. Уровни шума достаточно приемлемые: около 40 дБ (А) при 950 об/мин (не слышно из закрытого корпуса) и не более 52 дБ (А) при 1550 об/мин на радиаторе. В качестве подшипника заявлен EBR, представляющий собой улучшенную за счет защиты от пыли втулку скольжения. Посторонних шумов и паразитных призвуков у пропеллера нет. С обратной стороны рамки наклеены миниатюрные резиновые демпферы вибрации, серого цвета. Разъем питания на четыре контакта находится на коротком шнуре без оплетки.

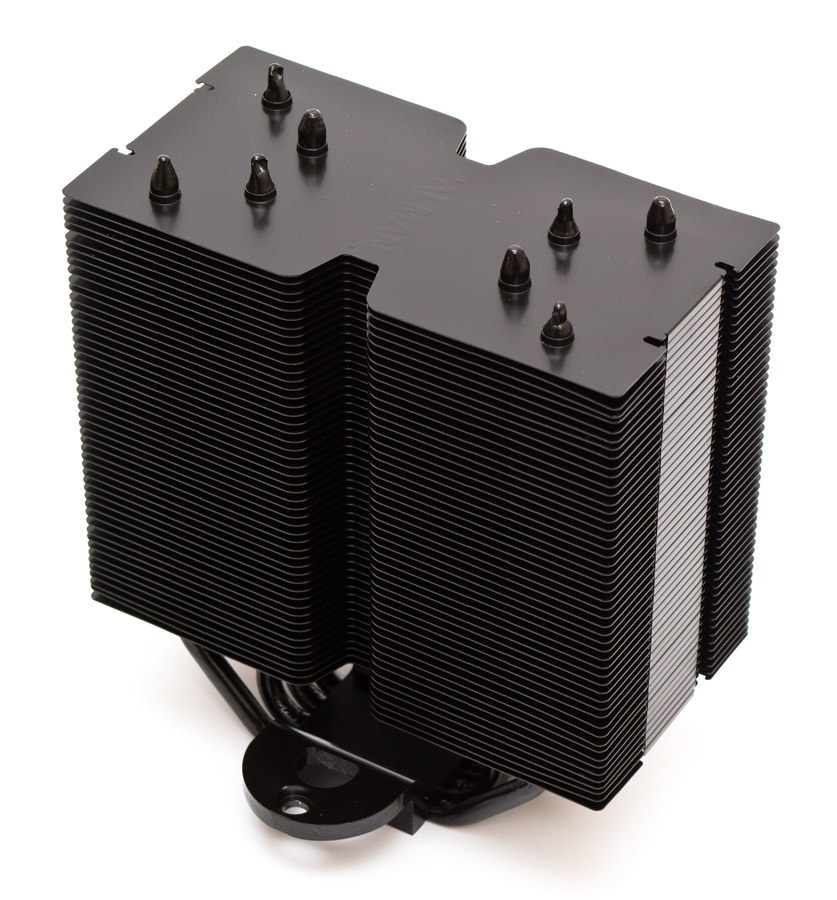

Без вентилятора форма радиатора очень напоминает CNPS10X Optima, но с более ровными и крупными пластинами, без каких-либо аэродинамических улучшений, не считая прорезанного центрального канала с обеих сторон.

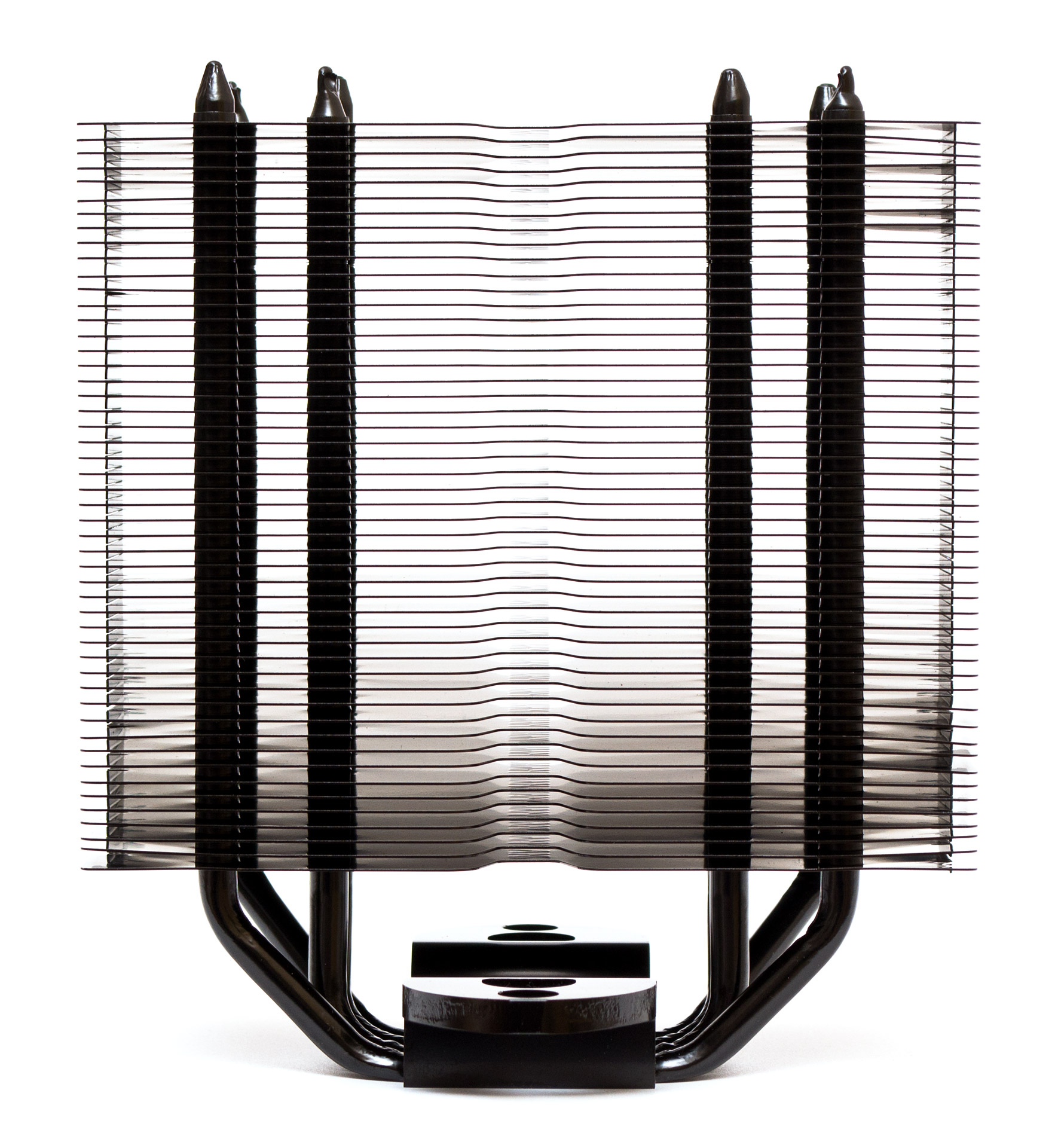

Тело радиатора состоит из четырех медных 6-мм тепловых трубок и 50 ребер, расположенных с зазором в 1,9 мм. Суммарная площадь рассеивания тепла составляет 9271 см2, что почти на треть больше, чем у прошлой итерации Performa и дотягивается уже до уровня двухбашенных моделей. Тепловые трубки разведены U-образно по четыре штуки в каждую сторону, в виде трапеции.

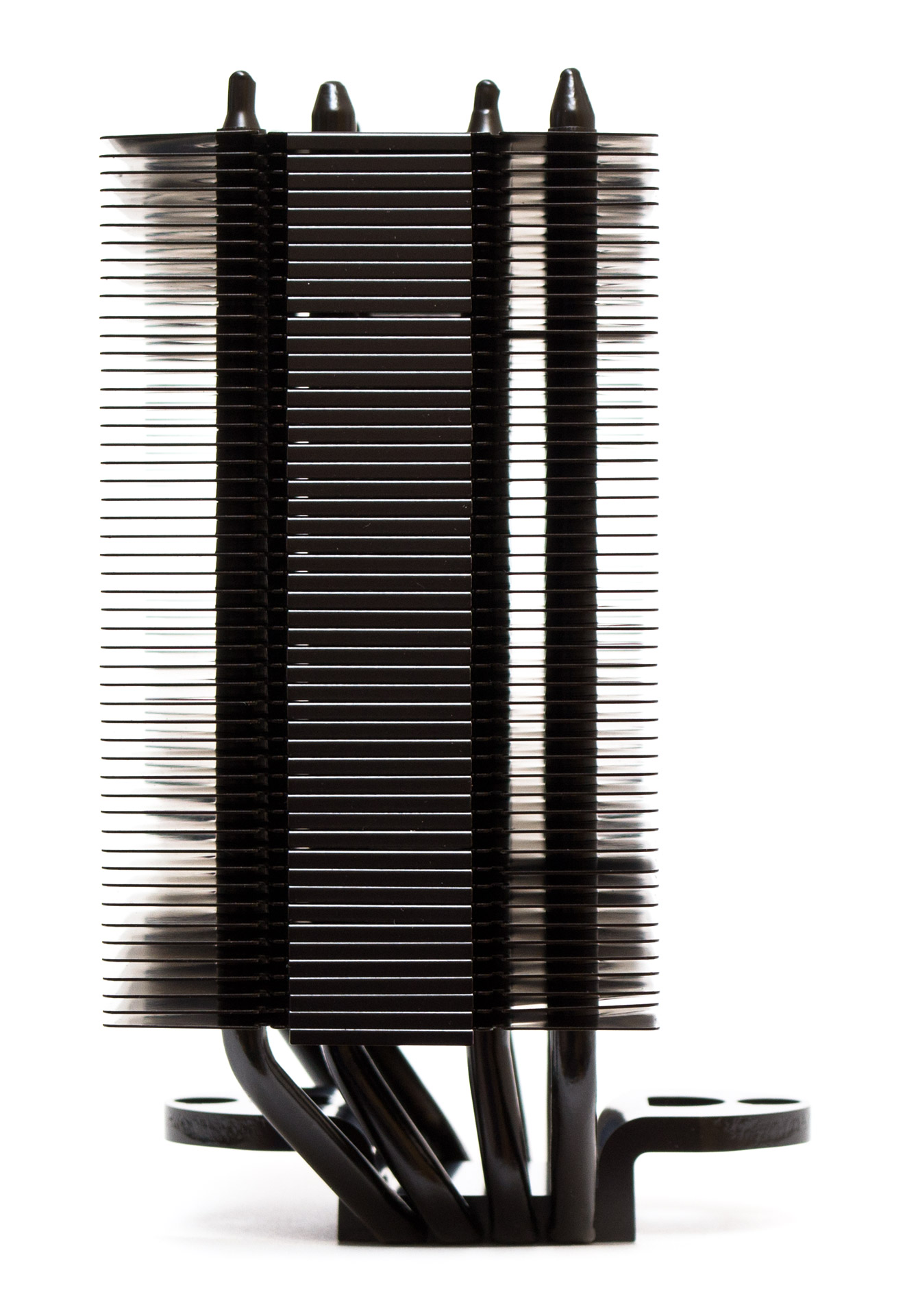

По бокам центральная часть граней радиаторных пластин загнута под 90 градусов, что укрепляет радиатор в целом и не дает ребрам налипать друг на друга. Спереди и сзади есть каналы для крепления проволок вентилятора. Хотя крепеж в комплекте только один.

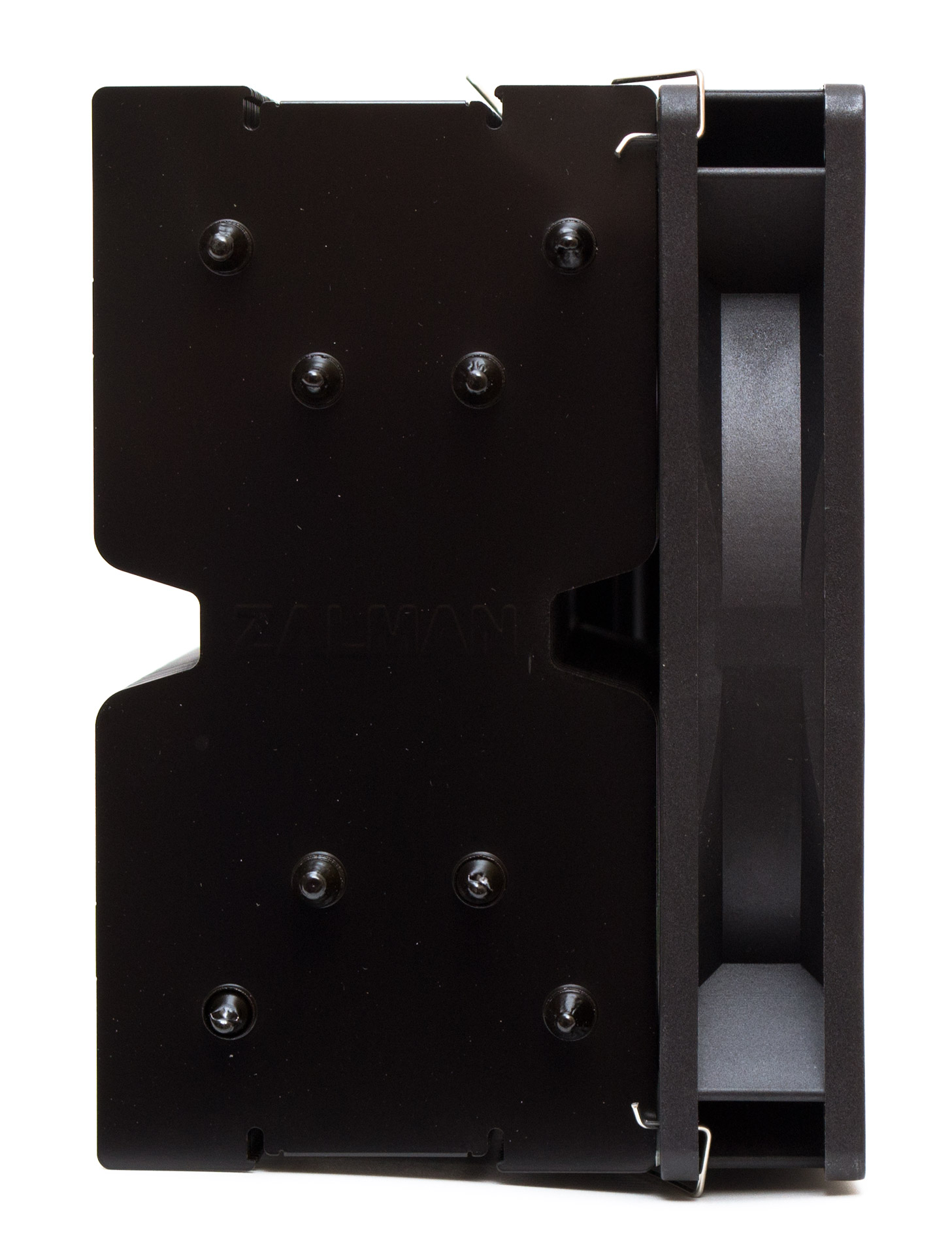

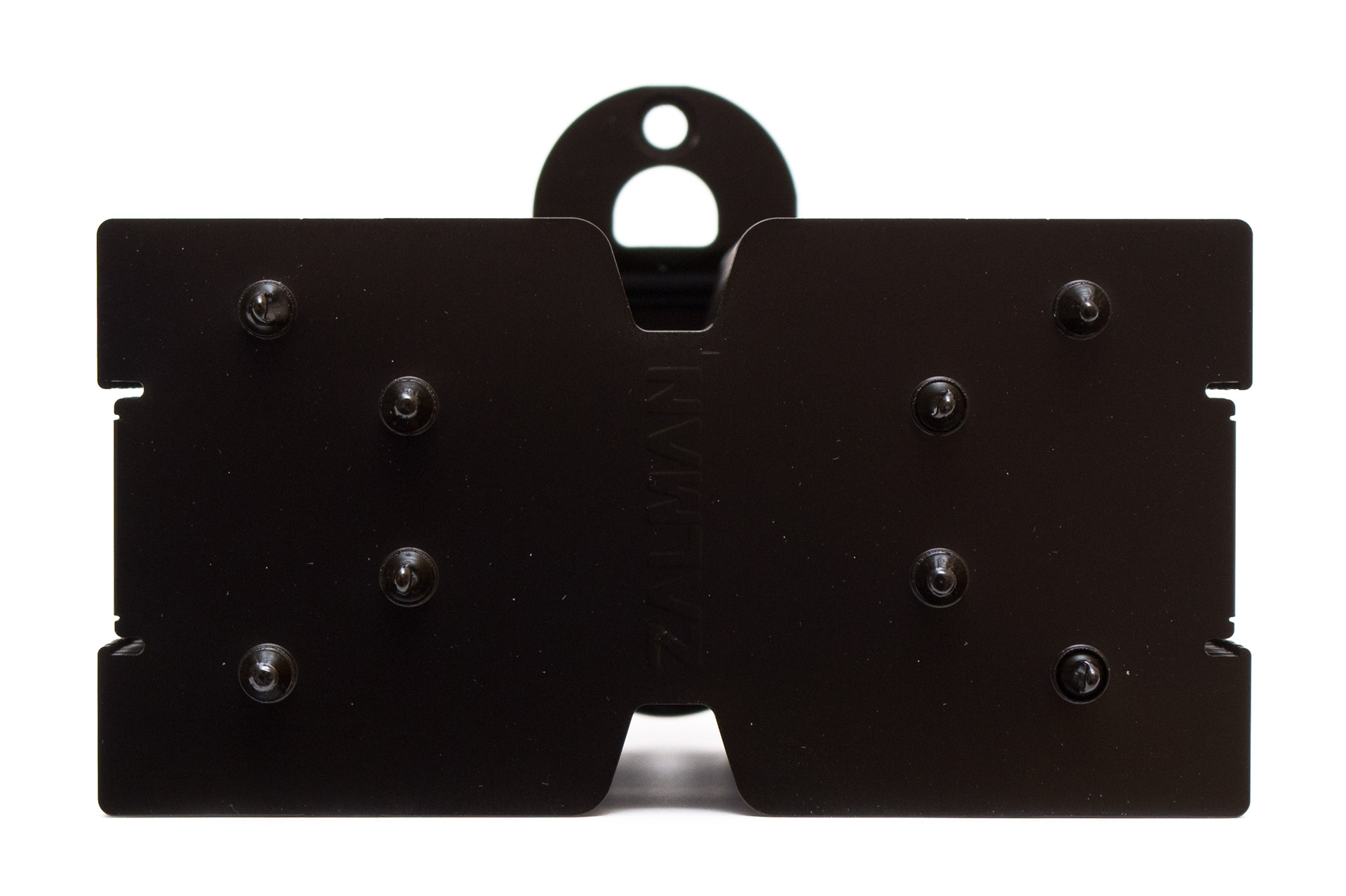

Сверху радиатор выглядит так:
Трубки сдвинуты в переднюю часть. В центральной части пластин проштампована надпись Zalman.
Массивная алюминиевая прижимная пластина сделана просто и элегантно.

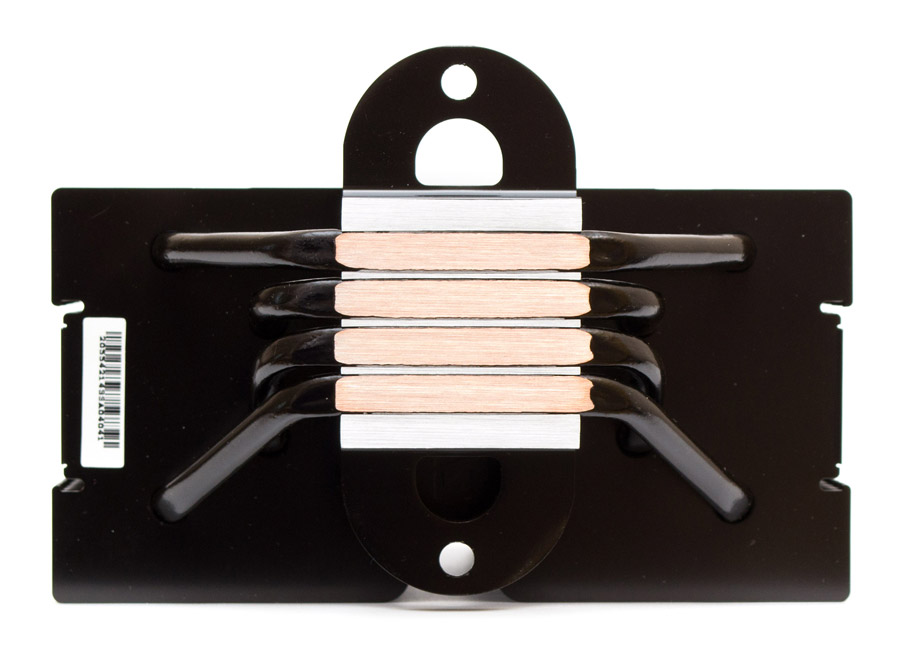

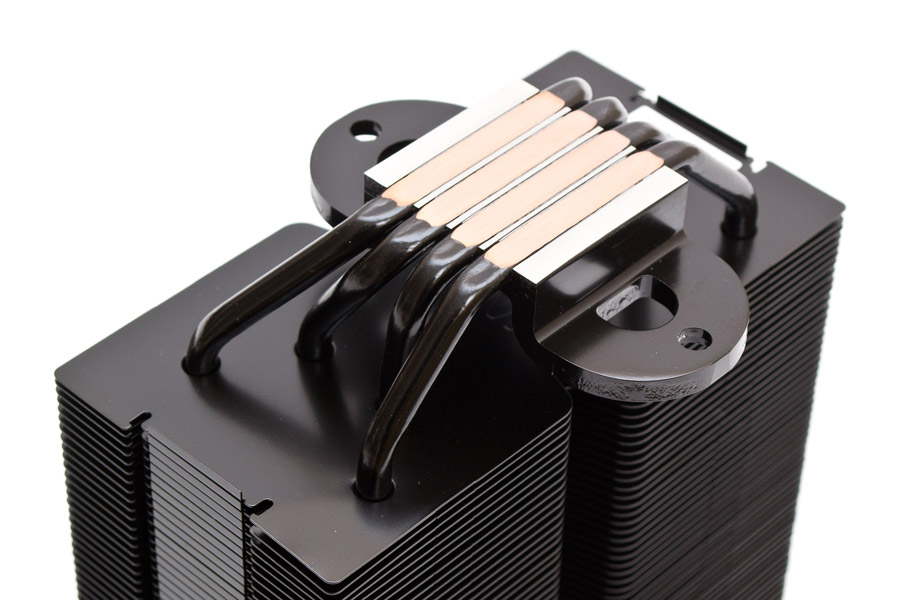

Тепловые трубки впрессованы в прижимную пластину и не окрашены. Хотя основание в целом ровное, подгонка данных деталей оставляет желать лучшего.
Трубки в основании прямого контакта расположены с зазорами в 2 мм. Эффективная площадь подошвы в данном случае составляет 38х30 мм.
Перейдем к установке и тестированию кулера.
