Монтаж процессорного кулера Zalman CNPS10X Performa+ будет продемонстрирован на примере разъема Intel LGA1155. Его система крепления уже хорошо известна нам, поскольку применяется во множестве других моделей компании. Процесс начинается со сборки усилительной пластины. Выбираем для нее правильное положение (одна сторона для Intel, а вторая — для AMD). Затем вставляем втулки в нужные отверстия и фиксируем их пластиковыми стопорами. Опционально можно приклеить липкий квадратик по центру, для поддержки пластины, но я этого делать не рекомендую, поскольку отодрать его от обратной стороны материнской платы будет проблематично.

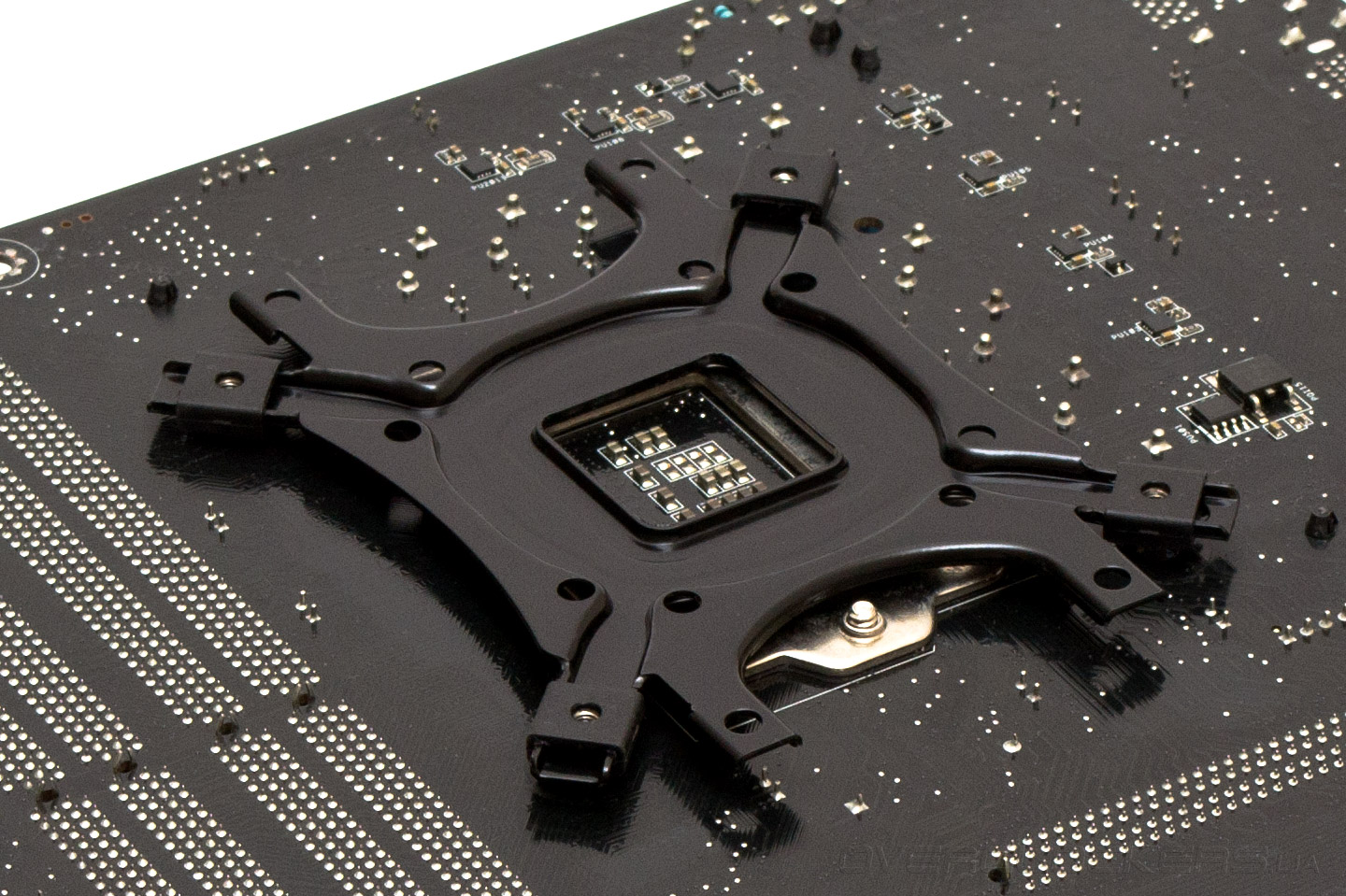

Прикладываем собранную усилительную пластину к обратной стороне материнской платы. Либо, если монтаж происходит на столе, кладем плату на пластину, совмещая крепежные отверстия с обоймами.

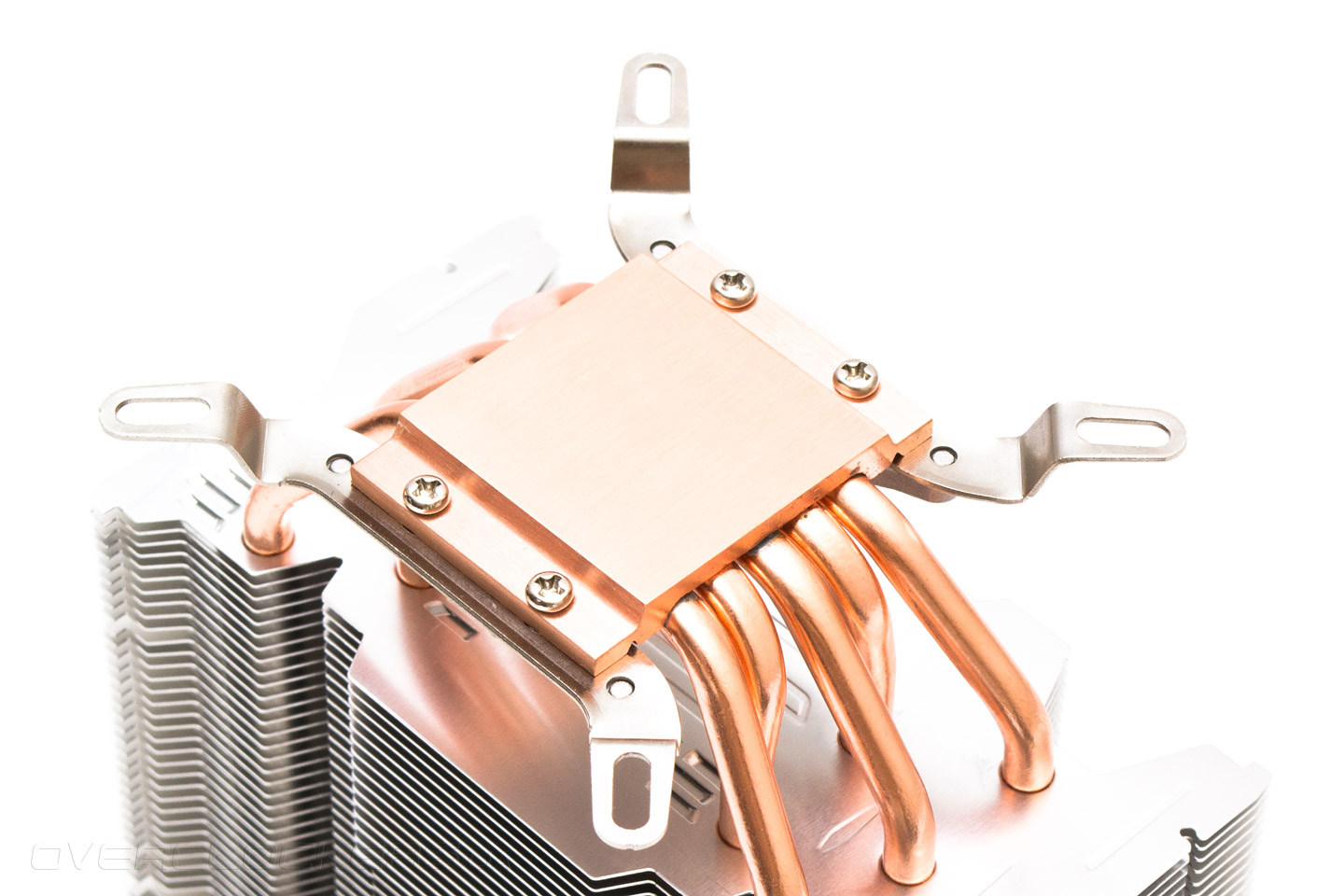

Затем нужно установить крепежные лапы подходящего типа на сам кулер. Для этого слегка отпускаем четыре винта по бокам основания, вставляем лапы и затягиваем винты обратно. Как уже упоминалось ранее, в новой ревизии кулера появились изогнутые крепежные лапы не только для процессорных разъемов Intel, но и для сокетов AMD. Ранее пользователи часто жаловались, что прямые лапы слишком сложно установить, поскольку болты не дотягивались до втулок, и приходилось применять излишнюю силу.

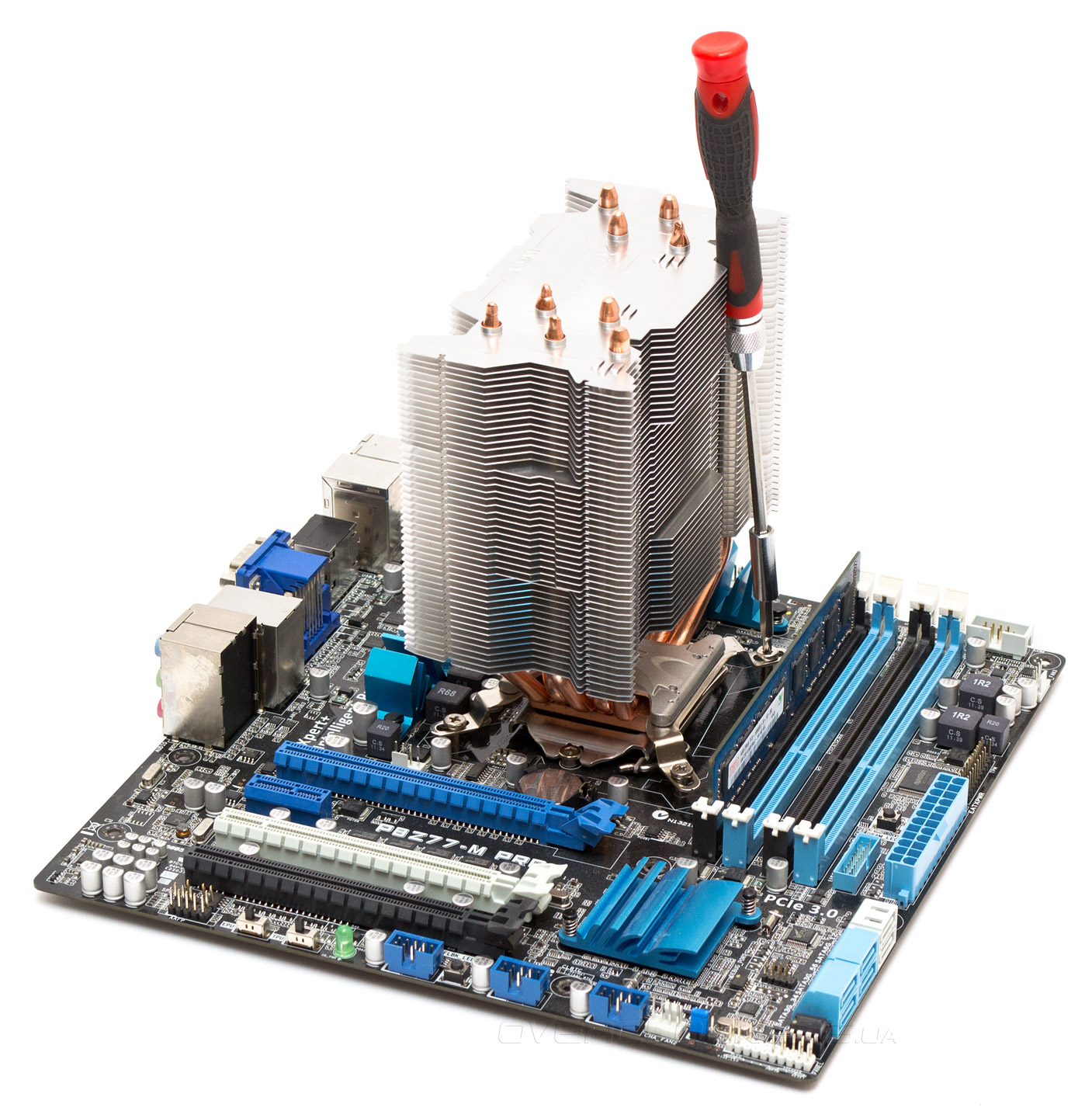

Наносим термоинтерфейс на центр крышки процессора и прижимаем его кулером сверху. Размазывать ничего не требуется, паста сама распределится, как следует. Используя крестовые винты, закрепляем кулер на месте. В прошлой ревизии винты были шестигранными, с внутренней резьбой. Даже с применением комплектной отвертки, грани в них быстро «слизывались» и винт становился непригодным для дальнейшего использования. Сейчас же это исправили.

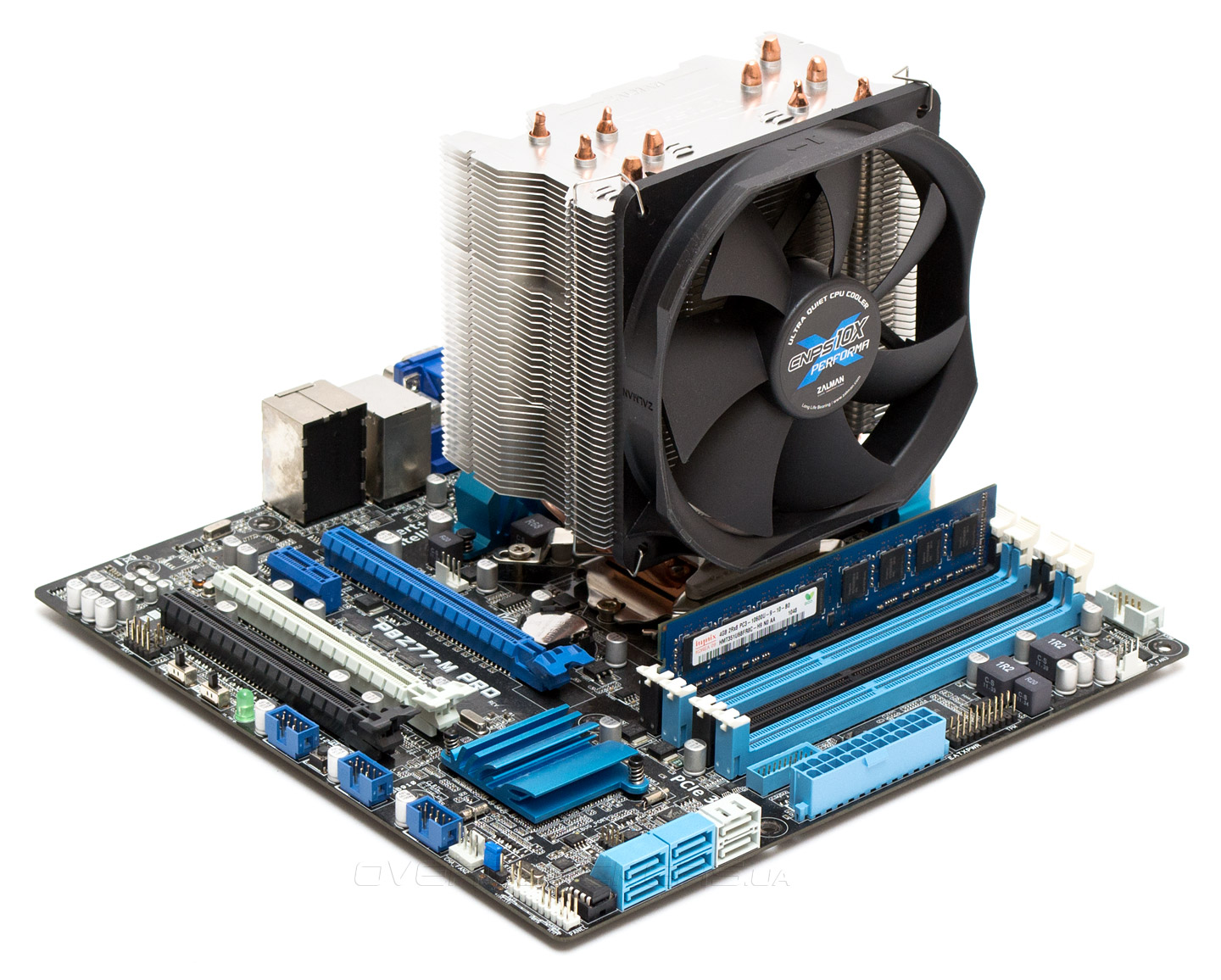

Надеваем вентилятор на радиатор и подключаем его к разъему питания.
Первый слот расширения остается полностью открытым для установки видеоадаптеров.

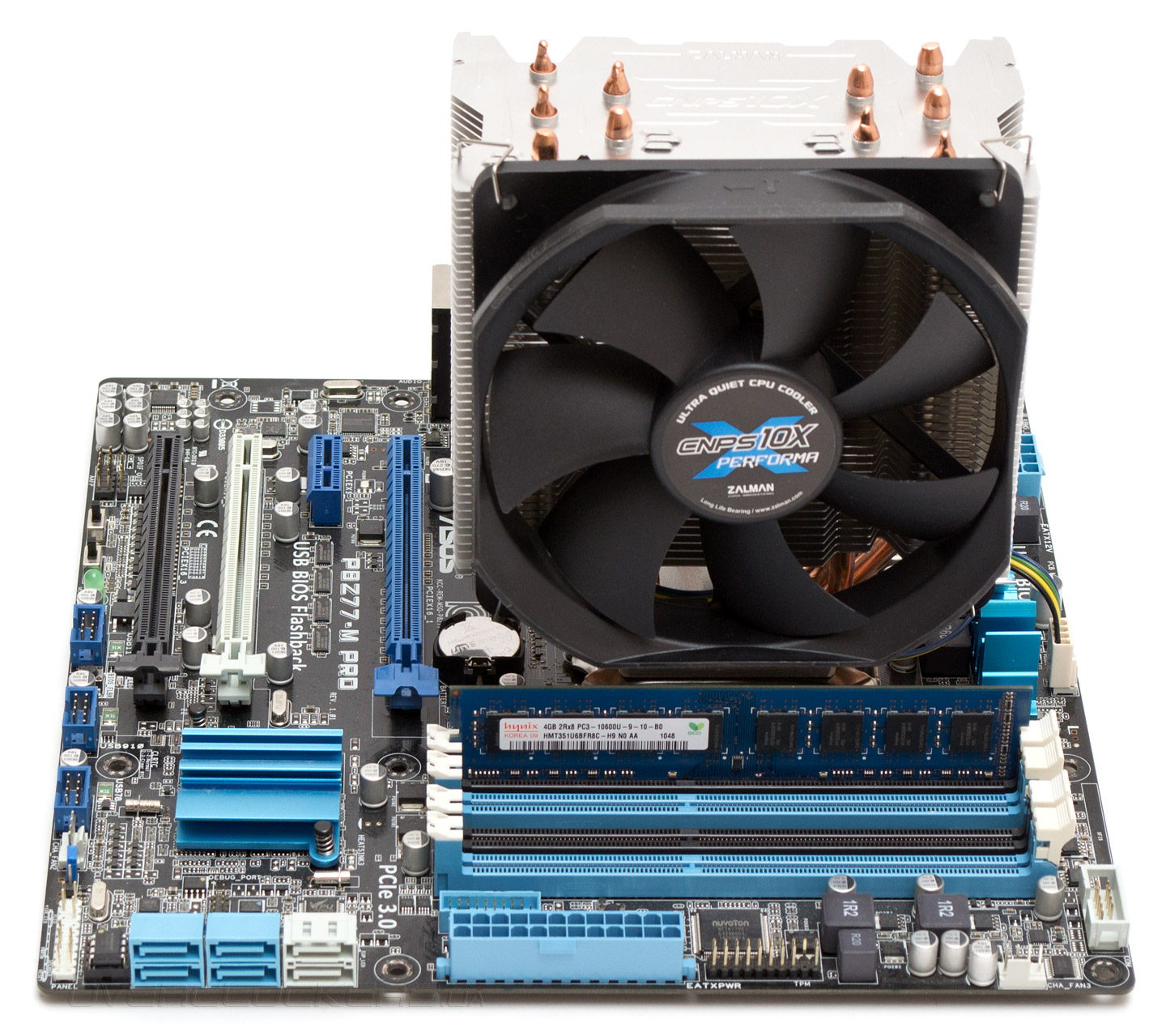

Первый от процессора слот оперативной памяти частично накрывается вентилятором, использование в нем планок с радиатором, превышающих 38 мм по высоте, невозможно. В горизонтальной ориентации кулера будет закрыто уже два слота.

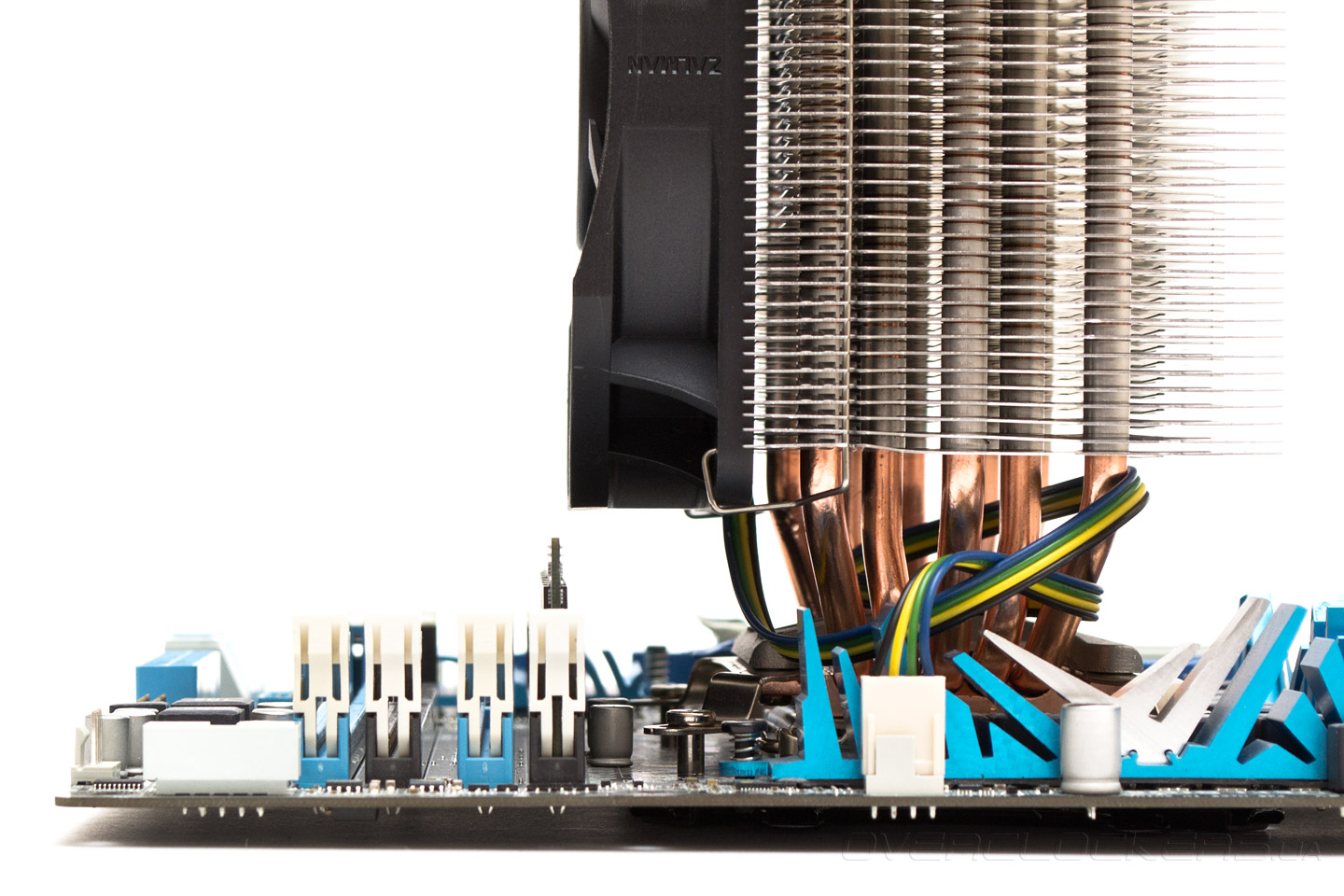

С обратной стороны остается более чем достаточно места для доступа к разъемам материнской платы или установки второго вентилятора.

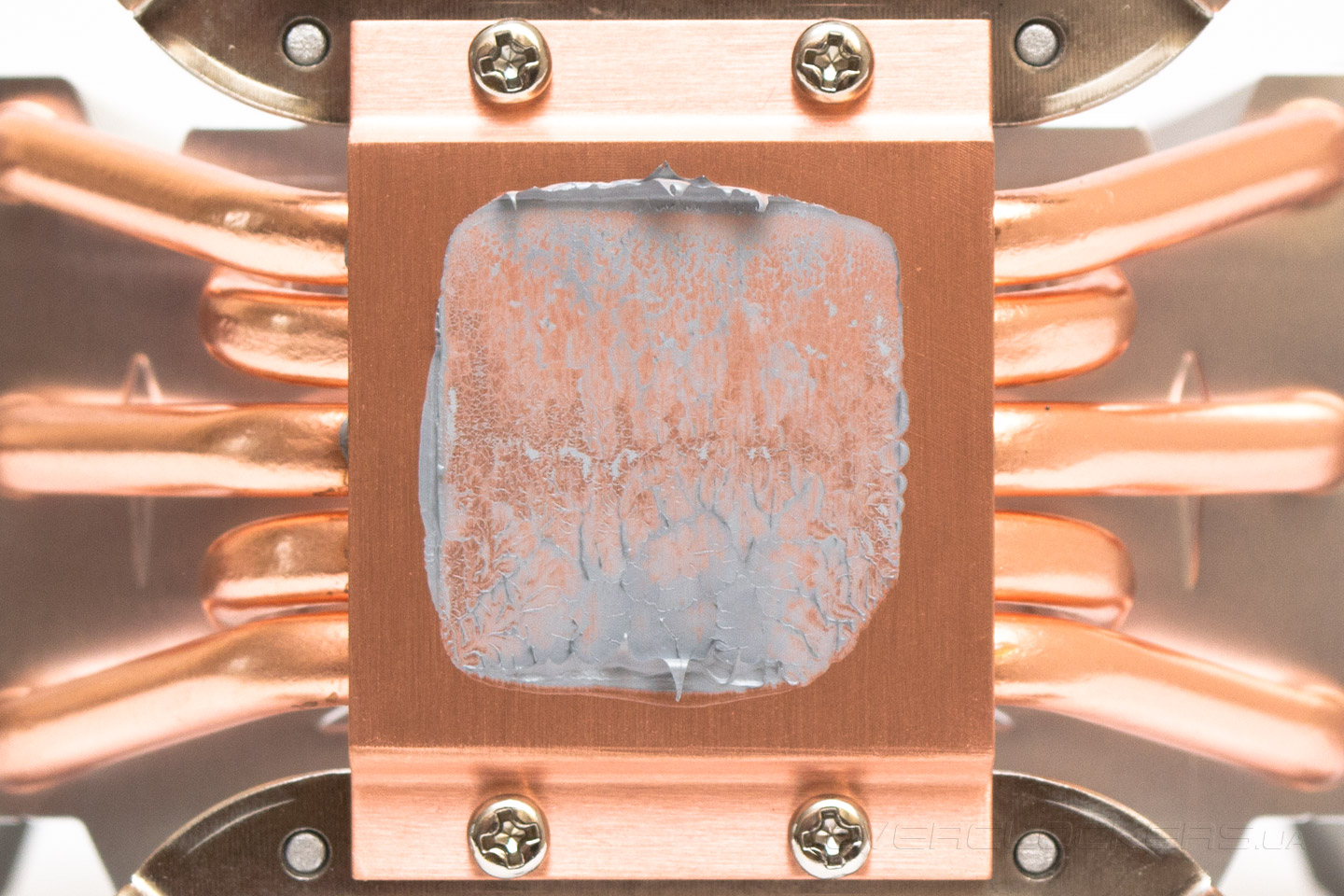

Отпечаток термоинтерфейса на основании кулера говорит о его относительной ровности и высокой силе прижима. Как видим, в зону соприкосновения с крышкой процессора попадают три центральные тепловые трубки, в то время как боковые задействованы лишь наполовину.
Технические характеристики
| Техническая характеристика | Zalman CNPS10X Performa+ | Zalman CNPS10X Performa |
| Совместимость с процессорными разъемами | Intel LGA 775/1156/1155/1150/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2(+) |
Intel LGA 775/1156/1155/1150/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 130х75х152 | 132x75x152 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х25 | |
| Материал радиатора и конструкция | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием |
| Вес радиатора, г | 595 | 610 |
| Количество пластин радиатора, шт. | 46 | 47 |
| Толщина пластин, мм | 0,5 | 0,45 |
| Межреберное расстояние, мм | 2 | 1,9 |
| Расчетная площадь радиатора, см² | ~6 963 | ~ 7 900 |
| Модель вентилятора | Zalman ZP1225ALM | |
| Скорость вращения вентилятора, об/мин | 1000 ~ 2000 с ШИМ | 900 ~ 2000 с ШИМ |
| Воздушный поток, м³/ч | – | |
| Уровень шума вентилятора, дБ(А) | 17 ~ 36 | |
| Статическое давление, мм воды | – | |
| Количество и тип подшипника вентилятора | Улучшенная втулка (Long Life Bearing) | |
| Время наработки на отказ вентилятора, час | 50 000 | |
| Номинальное напряжение вентилятора, В | 12 | |
| Сила тока вентилятора, А | 0,2 | |
| Пиковое энергопотребление вентилятора, Вт | 2,4 | |
| Дополнительные особенности | – | Фирменный резистор RC24P в комплекте |
| Средняя стоимость, $ | ~36 | |
Тестовый стенд
Для тестирования эффективности кулера Zalman CNPS10X Performa+ использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
- процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,104 В; 1,352 В);
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентилятора: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования
Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Поскольку прошлая и новая версия CNPS10X имеют схожую структуру радиатора и идентичный вентилятор, их эффективность измерялась на минимальных (1000 об/мин) и максимальных оборотах (2000 об/мин) крыльчатки.
Посмотрим на график температур для каждого уровня шума.
В плане эффективности новый Zalman CNPS10X Performa+ показывает полностью аналогичные со своим предшественником результаты. И это при меньшей площади рассеивания и одной тепловой трубке, которая не соприкасается с основанием. И это хорошо.
Выводы
Zalman CNPS10X Performa+ достойно принял эстафету лучшего бюджетного кулера у теперь уже устаревшего и снятого с производства CNPS10X Performa. Изменения во внешнем дизайне получились в большей мере косметическими, общая эффективность охлаждения и уровень шума не поменялись. Однако, несколько мелких, но важных новых деталей тут, все же, появилось. В частности, улучшенная система крепления порадует многих почитателей данной модели.
CNPS10X Performa+ по-прежнему остается эталонным кулером, чемпионом среднего и бюджетного сегмента систем охлаждения, предлагающим покупателям высокую мощность, которой хватит для любого современного процессора, по отличной цене.
