После выпуска топовых кулеров CNPS20X и CNPS17X, компания Zalman ожидаемо перешла к заполнению остальных мест в линейке моделей. И следующей новинкой в ассортименте стал CNPS16X — охладитель с массивным пластиковым обвесом и всеобъемлющей ARGB-подсветкой, выпускаемый в белом и черном варианте расцветки. Мы рассмотрим в подробностях его устройство и проведем испытание в деле.
Упаковка и комплект поставки
Коробка оформлена в традиционном для компании глянцевом стиле, где преобладает черный цвет. Изображение кулера нанесено на фронтальной стороне, а перечисление его достоинств и некоторых технических характеристик — сзади. Содержимое надежно упаковано в демпферы из вспененного полиуретана в сочетании с ребрами жесткости из толстого картона.
В комплекте поставки кроме радиатора и двух вентиляторов есть следующие детали:
- инструкция по установке;
- шприц с термопастой ZM-SCT8;
- разветвитель 2-в-1 на четыре контакта для питания вентиляторов;
- разветвитель 3-в-1 +5VDG разъема для адресной подсветки;
- переходник с разъема +5VDG на три контакта VDG для материнских плат Gigabyte;
- универсальная металлическая усилительная пластина;
- пластиковая накладка на кулер со встроенными диодами подсветки;
- четыре винтовые стойки для сокетов Intel LGA2011;
- четыре винтовые стойки для сокетов Intel / AMD;
- четыре гайки под крестовую отвертку;
- два подпружиненных крепежных винта для радиатора;
- резиновая прокладка усилительной пластины для сокетов Intel;
- резиновая прокладка усилительной пластины для сокетов AMD;
- две металлические крепежные лапы для сокетов AMD AM3/АМ4;
- две металлические крепежные лапы для сокетов Intel;
- четыре пластиковых фиксатора для винтовых обойм;
- четыре винтовые обоймы;
- четыре красные изоляционные прокладки под стойки крепежных лап.
Внешний вид
Без внешнего обвеса Zalman CNPS16X представляет собой классический радиатор с U-образным расположением тепловых трубок весом в 490 грамм. Тепловые трубки никелированы, а ребра анодированы, для придания им темного цвета и защиты от коррозии.
Тело радиатора состоит из 43 волнообразных пластин, через которые проходит четыре 6-мм медные тепловые трубки, собранные в два ряда по две штуки в каждом. Трубки расположены в форме трапеции (если смотреть сверху), аналогичная схема была у кулера Zalman CNPS10X Optima. Из-за изгиба ребер зазор между ними колеблется в пределах от 1 до 4,5 мм, образуя отдельные воздушные каналы. Суммарная площадь рассеивания тепла составляет 5 177 см². Высота радиатора равна 158 мм, а ширина — 132 мм.
В профиль ширина радиатора составляет 48 мм. Тонкая полоса в центре боковых граней загнута под 90 градусов, что укрепляет радиатор в целом, не давая пластинам налипать друг на друга.
Если посмотреть на радиатор сверху, то мы увидим, что пластины сложены гармошкой и имеют зигзагообразную форму.
Трубки с одной стороны запаяны и сплющены, а с другой имеют аккуратную цилиндрическую форму.
К основанию кулера четырьмя винтами снизу прикручена массивная прижимная пластина.
Подошва кулера выполнена по технологии прямого контакта. Трубки впрессованы и запаяны в заранее подготовленные тоннели. Подгонка деталей весьма неплохая.
Подошва кулера медная, без дополнительного покрытия, со следами радиальной шлифовки и достаточно ровная. Зазоры между трубками равны 1,6 мм. Эффективная площадь передачи тепла в основании равна 39х29 мм.

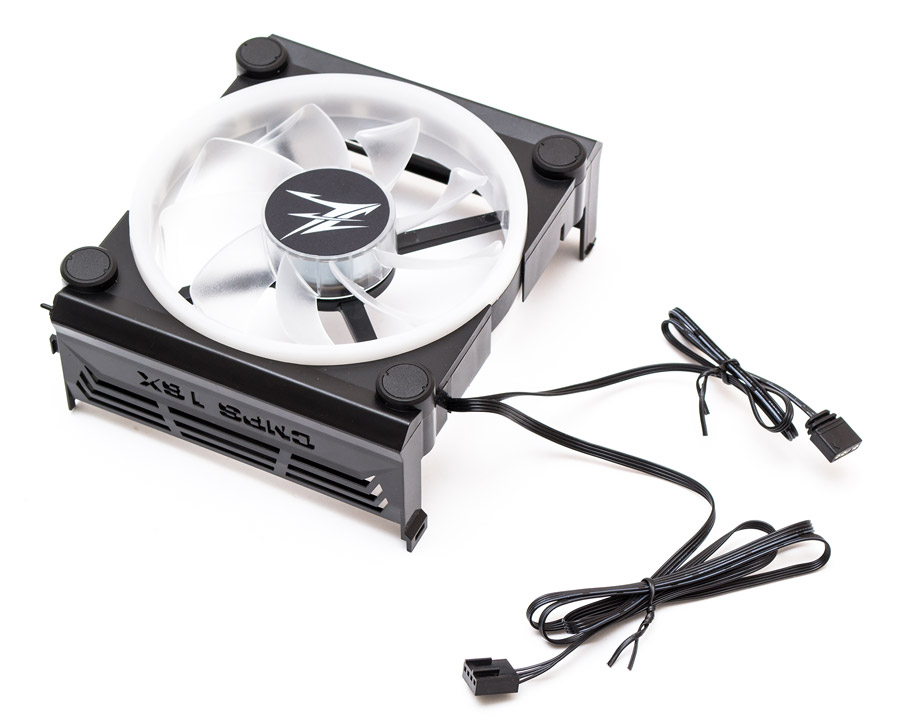

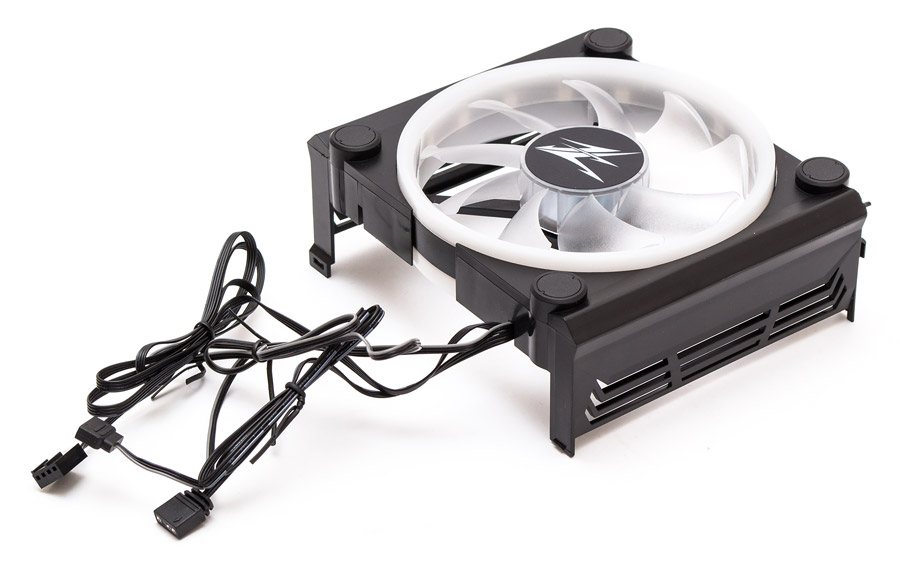

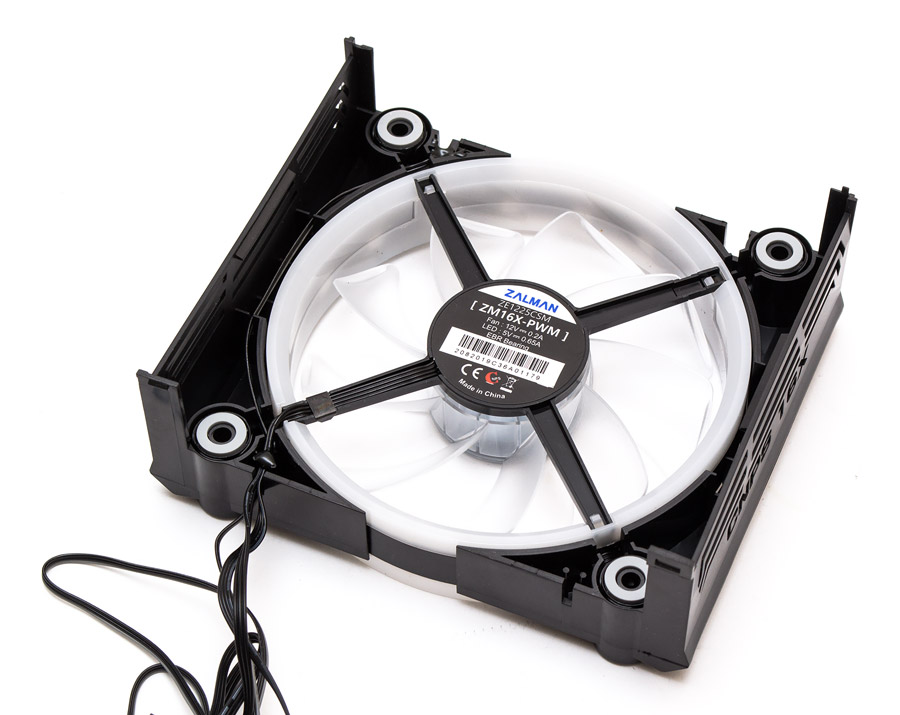

Комплектные вентиляторы состоят из передней и задней части. Оба намертво закреплены в боковых пластиковых направляющих, которые служат как для декоративных целей, так и для крепления пропеллеров на радиатор. Рамка пропеллеров нестандартная, округлой формы с круглыми боковыми креплениями, держащимися на цилиндрических выступах. Светодиоды в ней расположены в полупрозрачном кольце по периметру, в количестве 18 штук. Передний вентилятор промаркирован как ZE-1225CSM (ZM16X PWM). В нем заявлено использование EBR-подшипника со сроком наработки на отказ в 50 тыс. часов. По своей сути это вариация на тему втулки скольжения со слегка улучшенной защитой от попадания пыли. Диапазон скоростей регулируется при помощи ШИМ в пределах от 800 до 1500 об/мин. Вентилятор довольно тихий и без посторонних призвуков. Кабелей подключения есть три. Первый из них предназначен для подсветки крышки кулера, его длина равна 680 мм. Второй отвечает за подсветку вентилятора. Это тоже стандартный +5VDG, длиной в 420 мм. Третий — это питание вентилятора на четыре контакта.
У переднего вентилятора в верхнем правом углу есть трехконтактный разъем, через который подключается питание к подсветке накладной крышки. По углам нестандартной рамки есть резиновые прокладки для гашения вибраций.

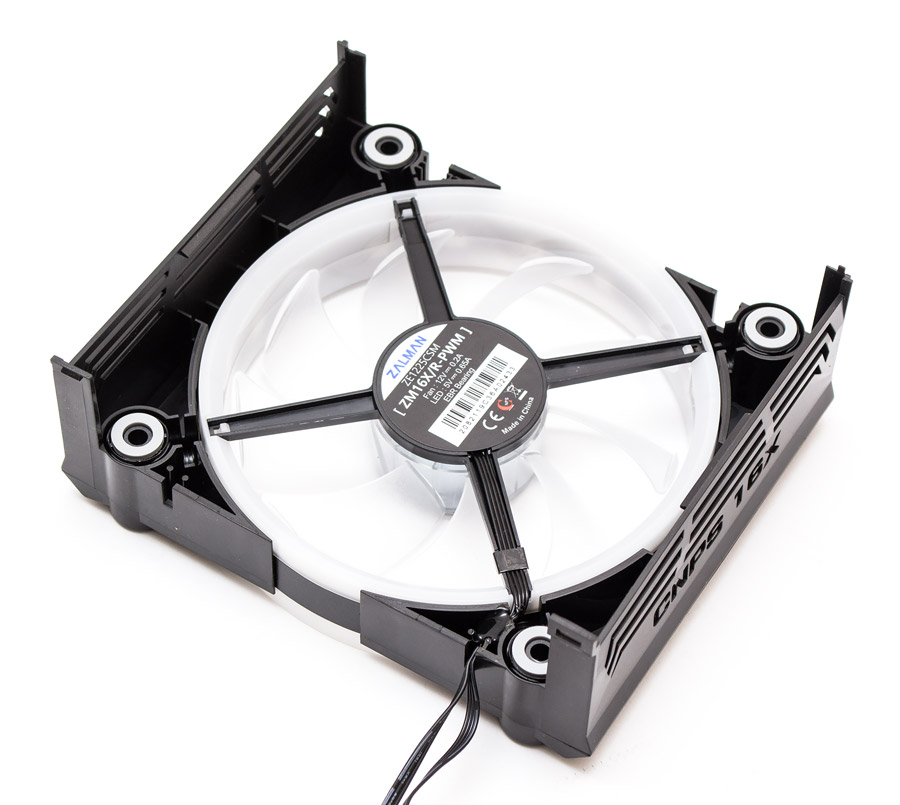

Задний вентилятор промаркирован как ZE-1225CSM (ZM16X/R PWM) и отличается от переднего лишь направлением лопастей, они перевернуты относительно подшипника. Соответственно ставить его возможно только в направлении на вытяжку из радиатора. Непонятно, почему производитель не сделал крепеж более универсальным и подходящим для стандартных вентиляторов. Из рамки выходит два провода: для питания вентилятора (четыре контакта) длиной 740 мм и для подсветки, длиной 420 мм.

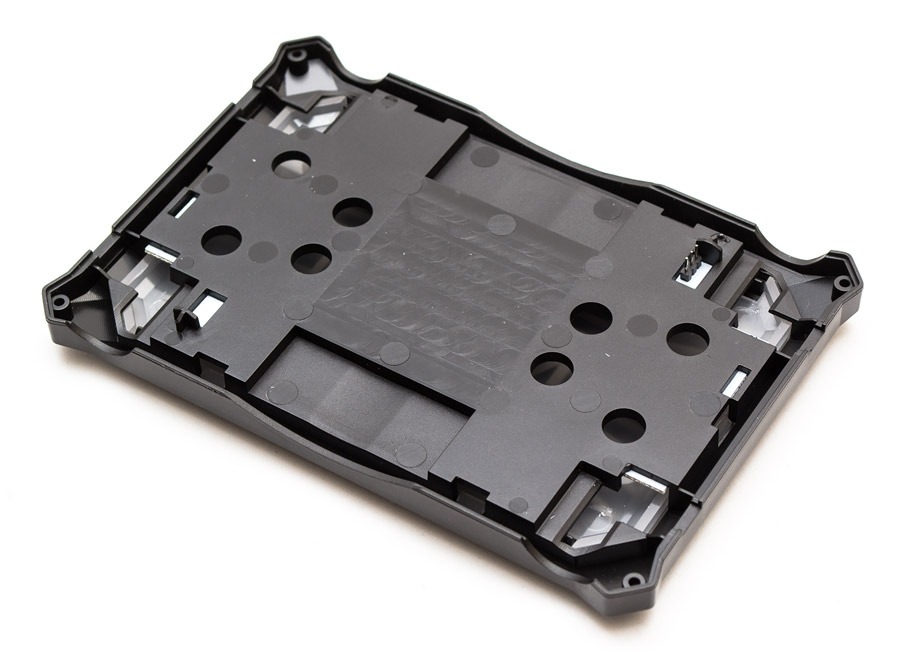

Надписи и дорожки на верхней крышке выполнены из полупрозрачной пластмассы, за которой скрываются ARGB-светодиоды. На обратной стороне есть отверстия для кончиков тепловых трубок и три контакта для подключения подсветки.
Сборка кулера производится относительно просто, чего нельзя сказать о процессе демонтажа. Осуществлять его в условиях стесненного пространства корпуса практически невозможно, потребуется извлечь материнскую плату вместе с кулером.
С пластиковым обвесом габариты устройства возрастают до 165 мм в высоту, 140 мм в ширину и 100 мм в профиль. Вентиляторы не регулируются по высоте, потому высота оперативной памяти будет ограничена 34 мм, если она попадёт в плоскость кулера.
Так будет пользователь видеть кулер в своей системе, при условии, что в его корпусе есть боковое окно:
Перейдем к установке и тестированию кулера.
