В прошлом обзоре мы познакомились с кулером Zalman CNPS20X, где пришли к выводу, что он весьма неплох по своим возможностям. Теперь настала очередь младшего CNPS17X показать на что он способен. Но для начала, как обычно, посмотрим на комплектацию и конструкцию системы охлаждения, а тепловой тест оставим на потом.
![Zalman CNPS17X](/cooler/zalman-cnps17x/01-zalman-cnps17x.jpg)
Упаковка и комплект поставки
По части упаковки CNPS17X ничем не уступает CNPS20X. Тут много глянца, фотографий, технической информации и данных о габаритах изделия, позволяющих понять, насколько данный кулер вам подходит. Внутри все упаковано в демпферы из вспененного полиуретана в сочетании с ребрами жесткости из толстого картона.
![Zalman CNPS17X](/cooler/zalman-cnps17x/02-zalman-cnps17x.jpg)
![Zalman CNPS17X](/cooler/zalman-cnps17x/03-zalman-cnps17x.jpg)

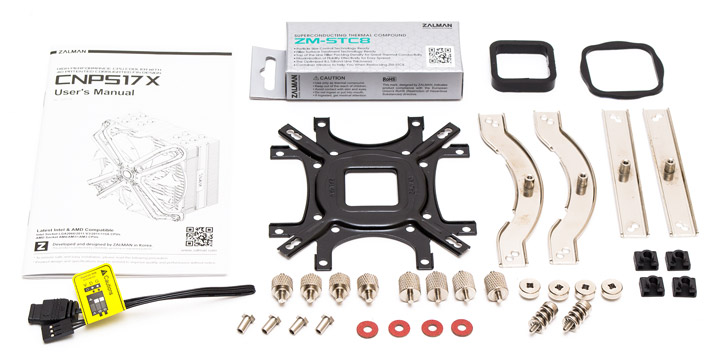

В комплекте поставки кроме радиатора и вентилятора с набором крепежей есть следующие детали:
- инструкция по установке;
- шприц с термопастой;
- переходник с разъема +5VDG на три контакта VDG для плат Gigabyte;
- универсальная металлическая усилительная пластина;
- резиновая прокладка усилительной пластины для сокетов AMD;
- резиновая прокладка усилительной пластины для сокетов Intel;
- две металлические крепежные лапы для сокетов Intel;
- две металлические крепежные лапы для сокетов AMD AM3/АМ4;
- четыре винтовые стойки для сокетов Intel LGA2011;
- четыре винтовые стойки для сокетов Intel / AMD;
- четыре гайки под крестовую отвертку;
- четыре пластиковых фиксатора для винтовых обойм;
- четыре винтовые обоймы;
- четыре изоляционные прокладки под стойки крепежных лап;
- два подпружиненных крепежных винта для радиатора.
![Zalman CNPS17X](/cooler/zalman-cnps17x/04-zalman-cnps17x.jpg)
Внешний вид

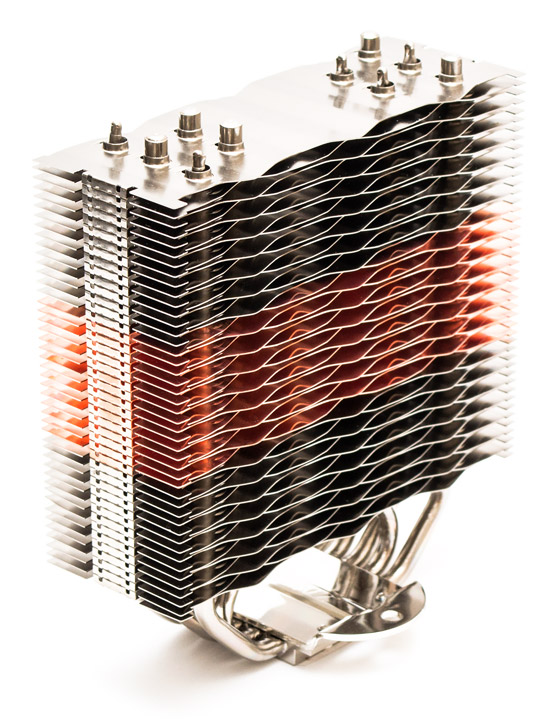

Zalman CNPS17X являет собой традиционный радиатор с U-образным расположением тепловых трубок, весом в 613 грамм. В её центральной части есть 15 ребер рыжего цвета, которые, вероятно, представляют собой окрашенный алюминий. Тепловые трубки никелированы, а ребра анодированы, для придания им темного цвета и защиты от коррозии.
![Zalman CNPS17X](/cooler/zalman-cnps17x/05-zalman-cnps17x.jpg)

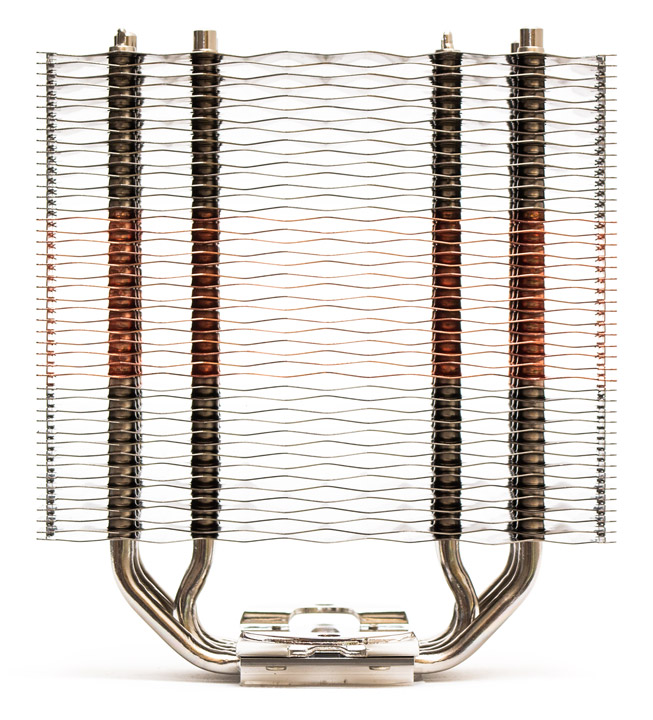

Тело радиатора состоит из 45 волнообразных пластин, через которые проходят пять 6-мм медных тепловых трубок, собранных в два ряда по три и две штуки с каждой стороны. Такая конфигурация знакома нам еще со времен CNPS10X, и показывает себя оптимально с точки зрения продуваемости воздухом и плотности распределения потока тепла. Из-за изгиба ребер зазор между ними колеблется в пределах от 1 до 3 мм, образуя отдельные каналы для потока воздуха. Суммарная площадь рассеивания тепла не самая выдающаяся и составляет всего 6243 см². Высота радиатора в данной проекции заявлена на уровне 160 мм, а ширина — 140 мм. Мы же, в свою очередь, измерили, что фактически радиатор обладает высотой в 161,5 мм, и это можно объяснить погрешностью при производстве трубок.
![Zalman CNPS17X](/cooler/zalman-cnps17x/06-zalman-cnps17x.jpg)
В профиль радиатор имеет ширину в 52 мм. Средняя часть боковых граней загнута под 90 градусов, что создает дополнительную направляющую для воздушного потока и укрепляет радиатор в целом, не давая пластинам налипать друг на друга.
![Zalman CNPS17X](/cooler/zalman-cnps17x/07-zalman-cnps17x.jpg)

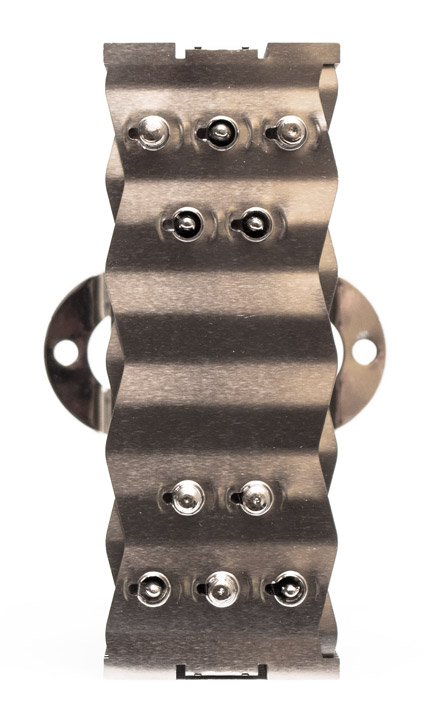

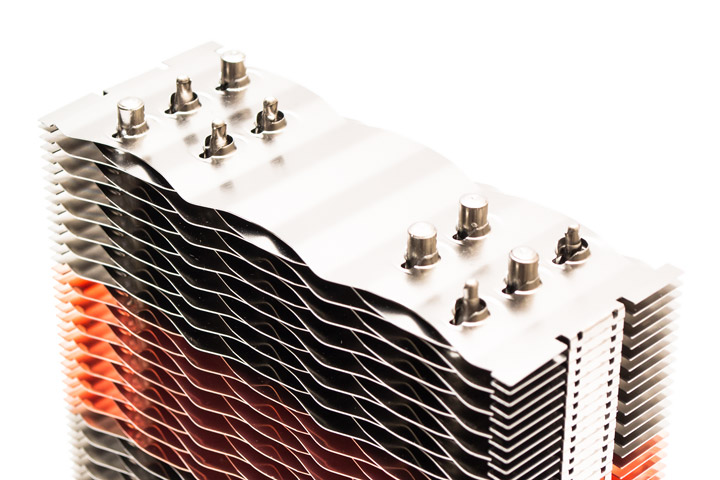

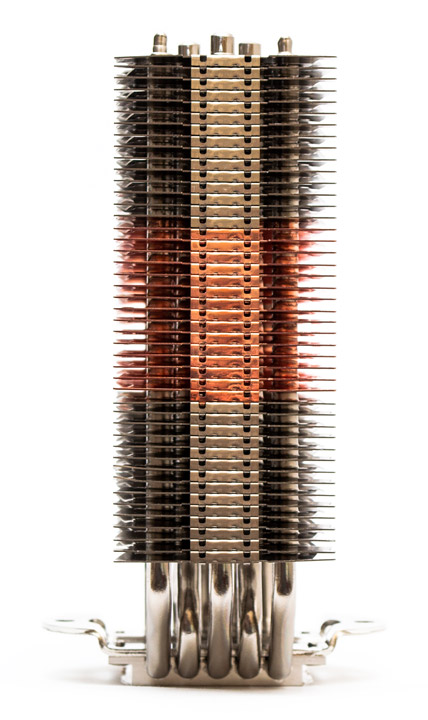

Если посмотреть на радиатор сверху, то мы увидим, что пластины сложены гармошкой. Выглядит не очень привлекательно и, как по мне, верхнее ребро можно было сделать ровным.
![Zalman CNPS17X](/cooler/zalman-cnps17x/08-zalman-cnps17x.jpg)
Концы тепловых трубок не прикрыты колпачками. А жаль.
![Zalman CNPS17X](/cooler/zalman-cnps17x/09-zalman-cnps17x.jpg)

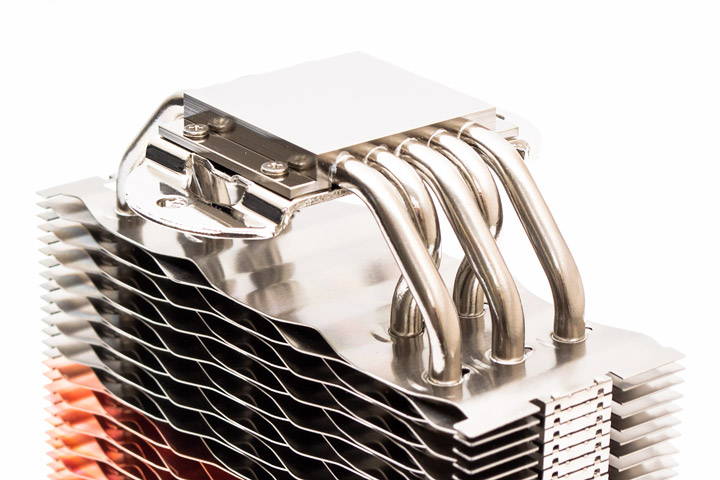

Основание у кулера выполнено по технологии Reverse Direct Touch Heatpipe, или же обратного прямого контакта тепловых трубок. В сплошное основание, в заготовленные желоба, уложены залитые припоем тепловые трубки, укрепленные сверху прижимной пластиной. По факту Zalman делал так и раньше, только называлось это не так пафосно. Хотя в любом случае, прогресс по части качества изготовления подошвы — это хорошо.
![Zalman CNPS17X](/cooler/zalman-cnps17x/10-zalman-cnps17x.jpg)

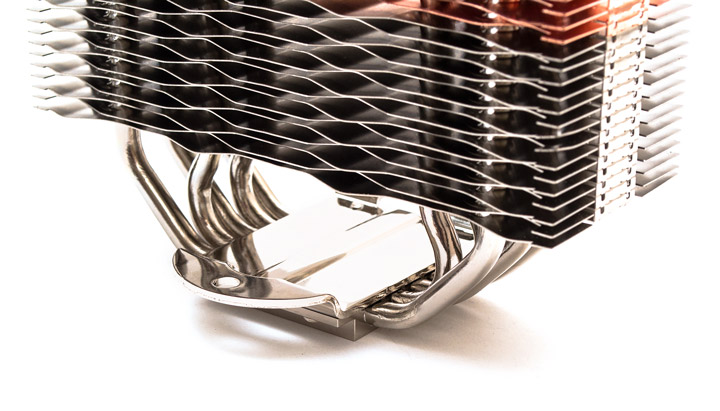

Подгонка деталей основания и тепловых трубок идеальная. Все припаяно ровно, красиво и без зазоров.
![Zalman CNPS17X](/cooler/zalman-cnps17x/11-zalman-cnps17x.jpg)

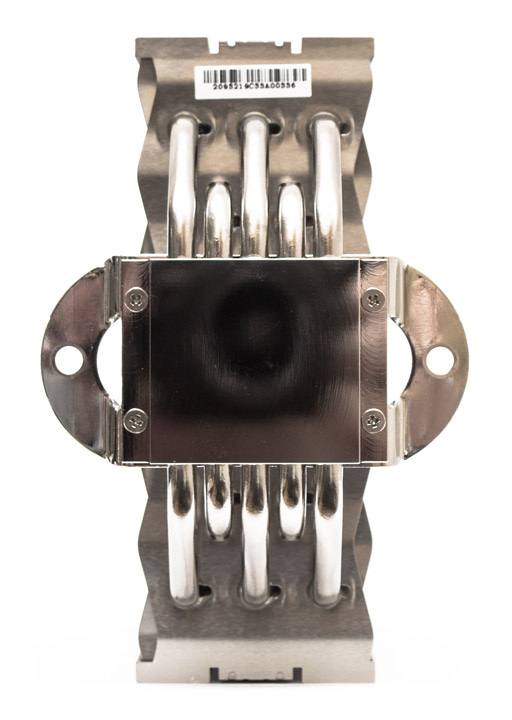

Подошва кулера никелирована, ровно отполирована и имеет следы радиальной шлифовки. Размер основания составляет 42х43 мм.
![Zalman CNPS17X](/cooler/zalman-cnps17x/12-zalman-cnps17x.jpg)

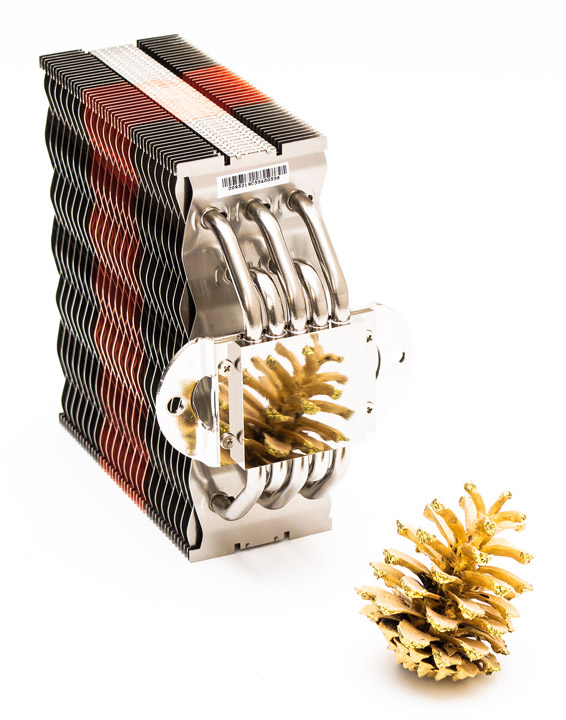

Кроме того, полировка доведена до зеркального качества.
![Zalman CNPS17X](/cooler/zalman-cnps17x/13-zalman-cnps17x.jpg)

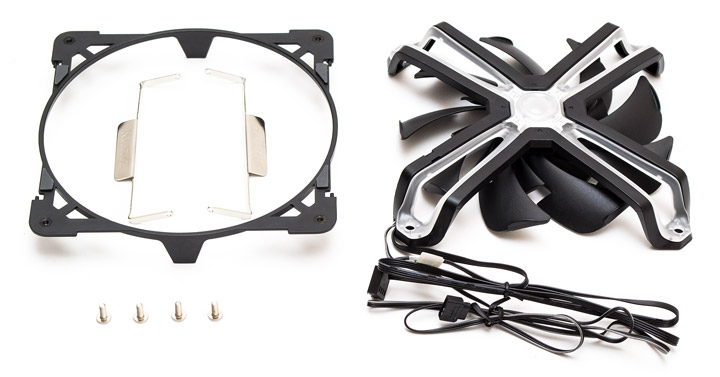

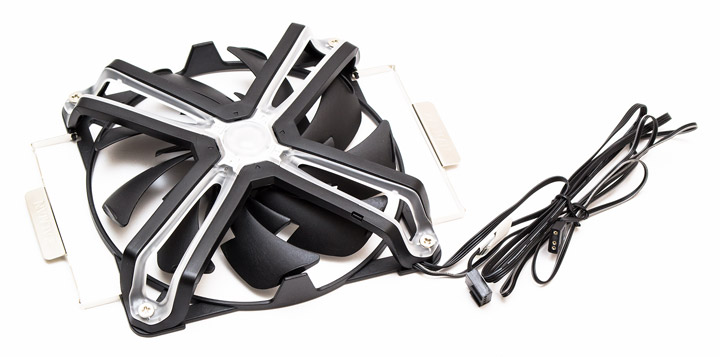

Для крепления вентилятора к радиатору в комплекте есть пластиковая рамка. Она имеет по четыре резиновые прокладки напротив посадочных отверстий для пропеллера, и еще четыре со стороны, контактирующей с металлическими ребрами. К рамке вентилятор прикручивается винтами, а по бокам цепляются за небольшие пластиковые петли металлические крепежные планки с логотипом Zalman.
![Zalman CNPS17X](/cooler/zalman-cnps17x/14-zalman-cnps17x.jpg)

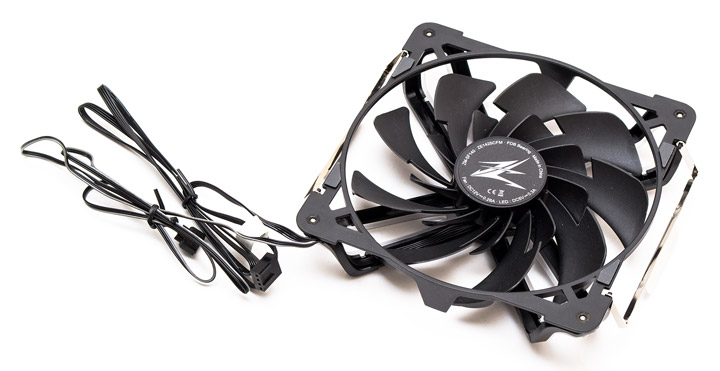

Вентилятор у Zalman CNPS17X такой же, как и у CNPS20X. Он имеет типоразмер 140 мм и промаркирован как ZM-SF140 ZE1425CFM. Крыльчатка поделена на два ряда лопастей: девять крупных и девять мелких. Ротор перевернут, и двигатель крепится к рамке спереди. Подшипник заявлен гидродинамический (FDB), с общим сроком наработки на отказ в 100 тыс. часов. Рамка крестообразная, без боковых стенок, что уменьшает статическое давление потока, равное в данном случае 1,1 мм H2O. Диапазон доступных скоростей приблизительно составляет от 800 до 1500 об/мин и регулируется при помощи ШИМ. На передней грани рамки есть диоды ARGB-подсветки в количестве 16 штук. Кабеля подключения два, оба длиной по 700 мм. Один из них — питание вентилятора на четыре контакта. А второй — стандартный разъем адресной подсветки +5VDG.
![Zalman CNPS17X](/cooler/zalman-cnps17x/15-zalman-cnps17x.jpg)
![Zalman CNPS17X](/cooler/zalman-cnps17x/16-zalman-cnps17x.jpg)

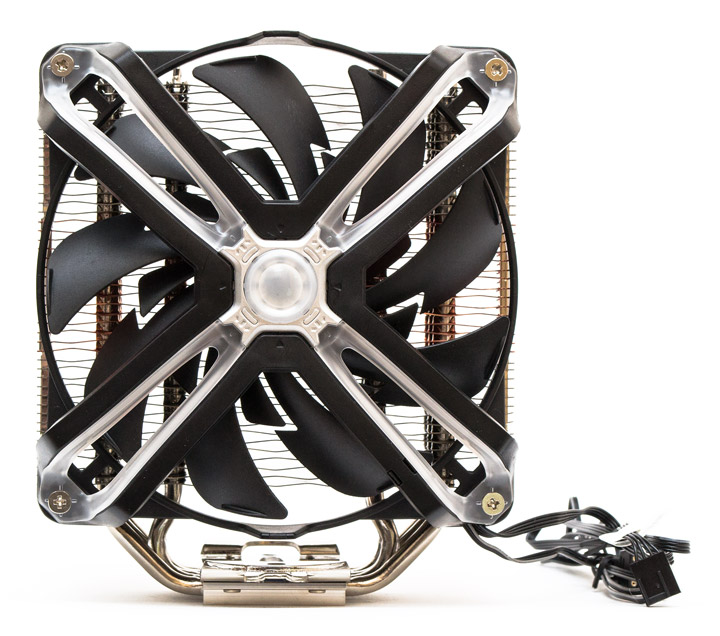

Вентилятор существенно больше радиатора в вертикальной плоскости. Это заметно увеличивает общую высоту кулера.
![Zalman CNPS17X](/cooler/zalman-cnps17x/17-zalman-cnps17x.jpg)

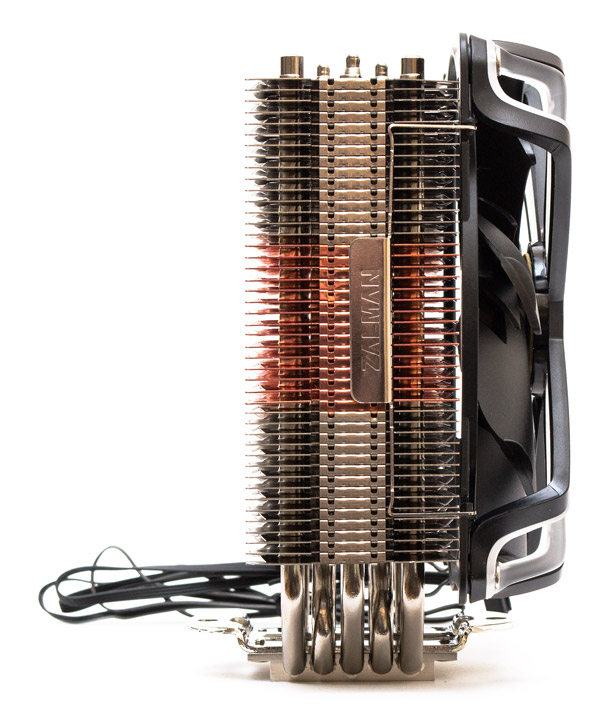

Так выглядит кулер в сборе видом со стороны. Высоту посадки вентилятора можно регулировать в широких пределах.
![Zalman CNPS17X](/cooler/zalman-cnps17x/18-zalman-cnps17x.jpg)
Перейдем к установке и тестированию кулера.
