Установка

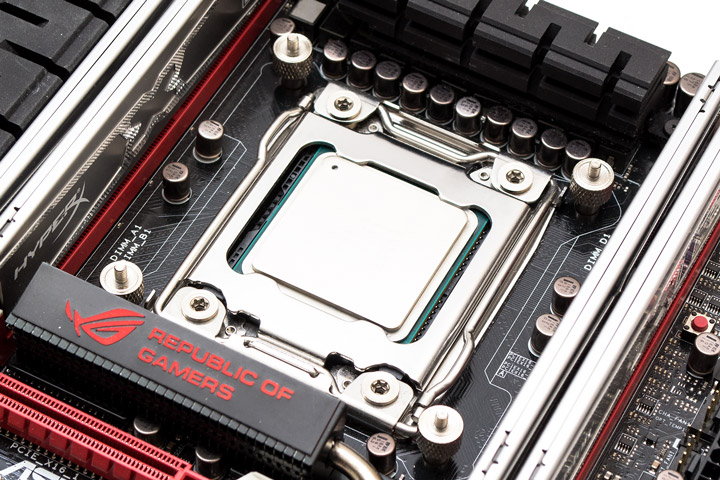

Для теста эффективности Zalman CNPS20X использовалась платформа Intel LGA2011 с процессором Intel Core i7-4960X. Процесс установки прост и, как обычно, начинается с крепления винтовых стоек, которые закручиваются вручную.

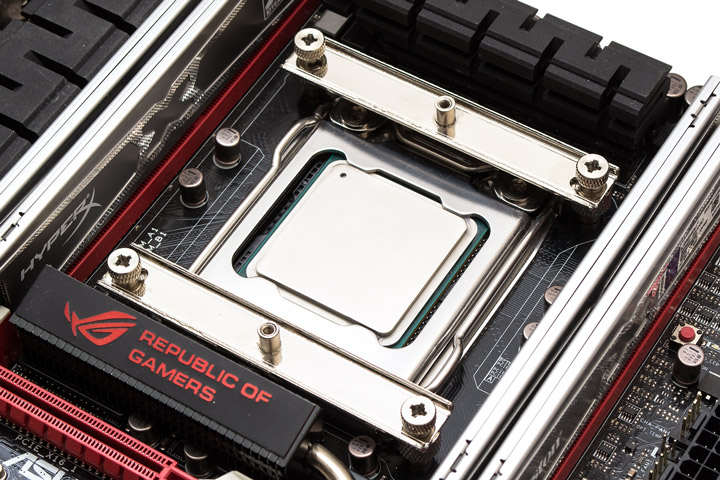

На стойки ставятся крепежные лапы, которые фиксируются крестовыми гайками. Здесь уже пригодится отвертка. Лапы лучше придерживать при затягивании гаек так, чтобы они был на максимальном удалении от процессора. Перед нанесением термопасты стоит примерить кулер и убедиться, что все крепежные отверстия совпадают.

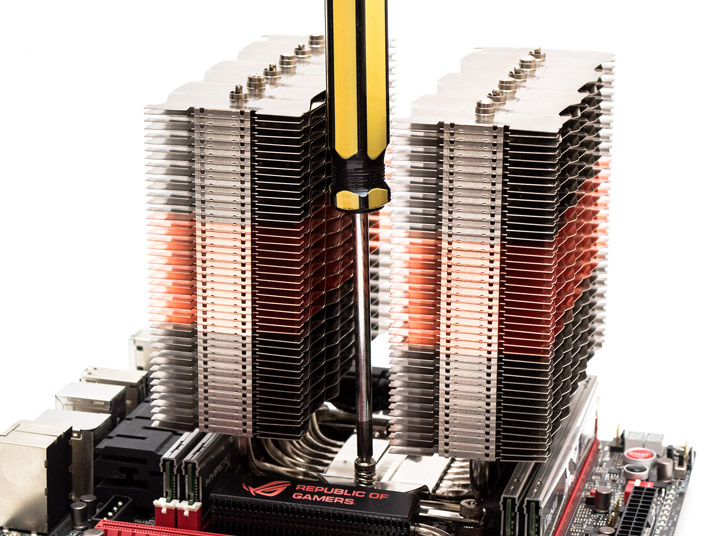

Далее наносим термоинтерфейс и двумя подпружиненными винтами с отверткой прикручиваем радиатор. Делать это в корпусе будет не удобно, поскольку винты придется придерживать чем-то на начальном этапе монтажа.

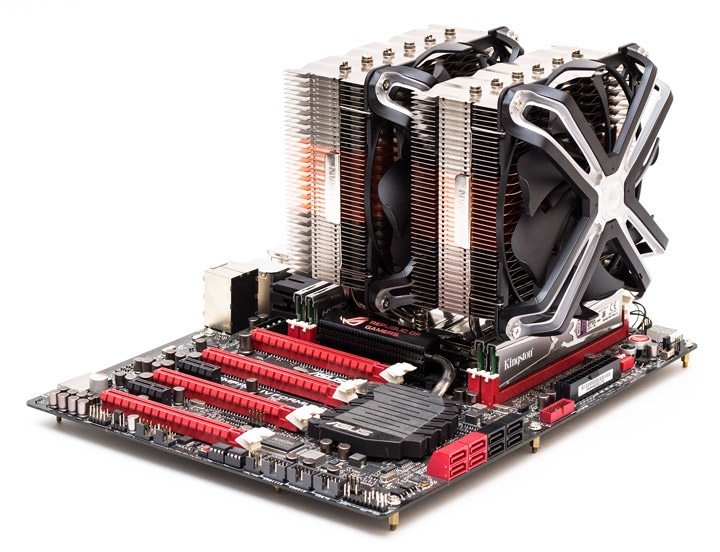

Остается закрепить оба вентилятора на свои места и подключить их к питанию. С этой стороны смотрится красиво.

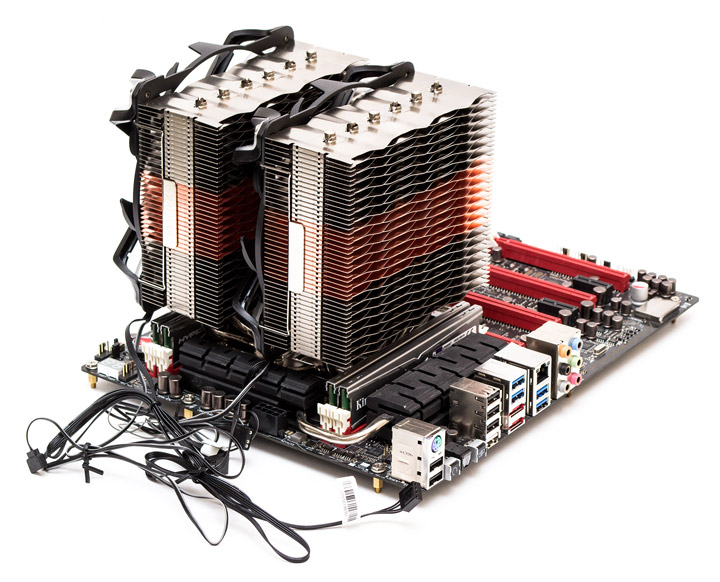

Но с другой не очень. Обилие длинных проводов придется куда-то прятать.

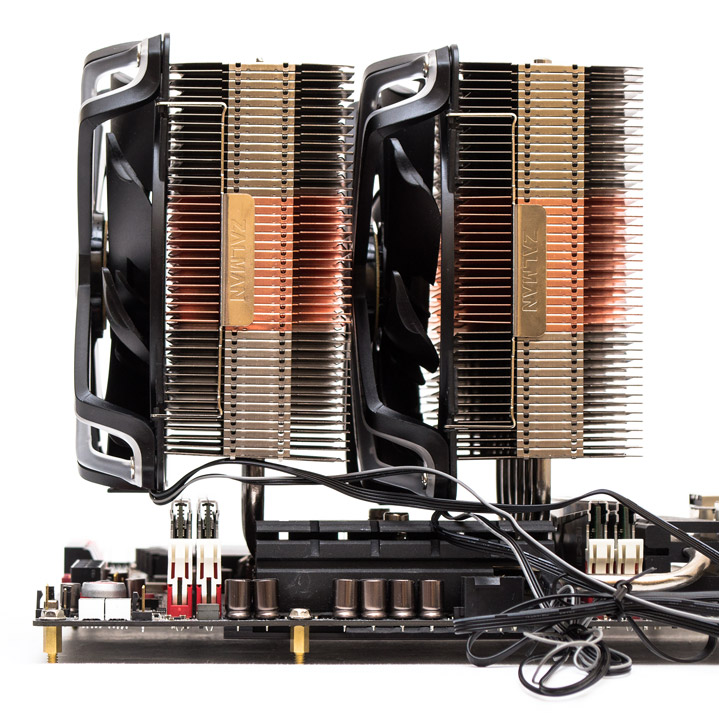

Предположение о конфликте с памятью подтвердилось. Но он не настолько значительный, как ожидалось. При установке четырех модулей стандартной высоты в 33 мм можно выровнять положение переднего вентилятора, так, чтобы он не сильно превышал высоту радиатора. В таком случае суммарная высота кулера будет равна приблизительно 173 или 175 мм. Если использовать два модуля памяти, вентилятор можно опустить максимально вниз. Но с высокими радиаторами памяти пропеллер придется задирать слишком высоко, что снизит его эффективность. Потому лучше обойтись без этого.

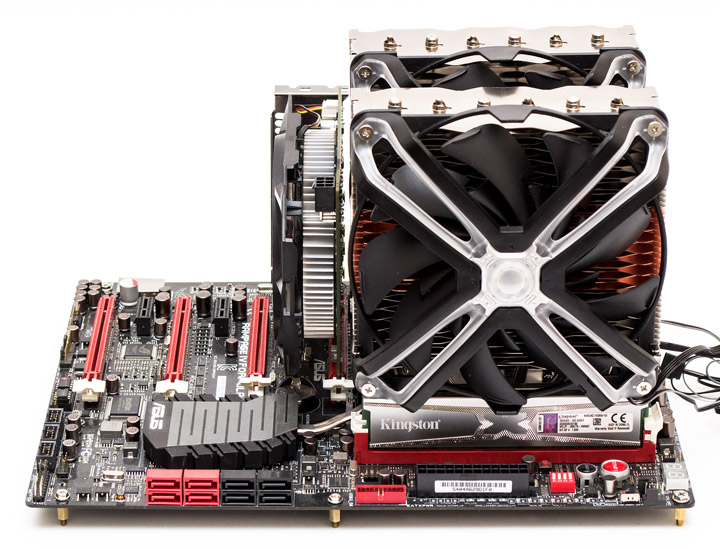

Первый слот расширения PCI Express находится предельно близко к кулеру. Но туда все еще можно поставить видеокарту. Убедитесь только, что зазора хватает, и никакие детали не соприкасаются между собой.

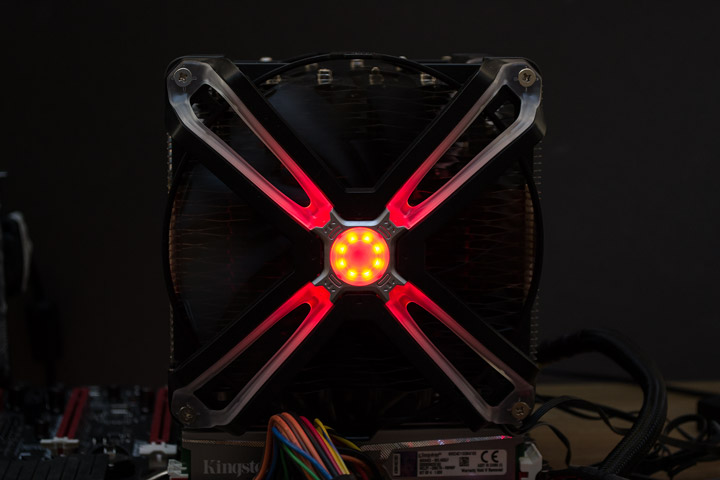

ARGB-подсветка вентилятора выглядит неудовлетворительно. Восемь светодиодов в центральной части и по два в начале каждого крыла рамки светятся слабо и в целом кажутся тут лишними. Вентилятор посередине практически незаметен. Кроме того, в комплекте нет никакого контроллера, и если материнская плат лишена соответствующего разъема, то подсветка кулера работать не будет.

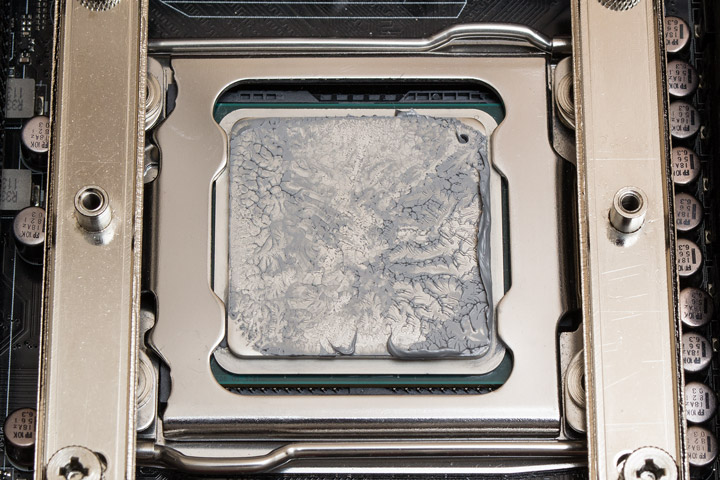

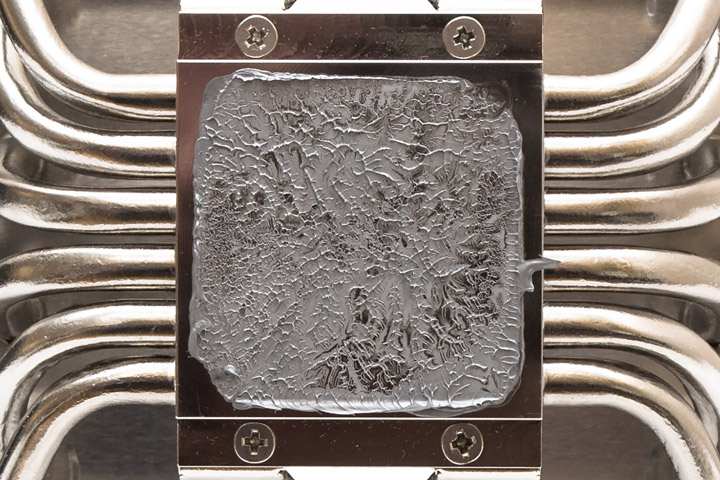

Отпечаток термопасты на подошве кулера и крышке процессора свидетельствует об отличном и равномерном прижиме между ними.
Технические характеристики
Эффективность отвода тепла кулером Zalman CNPS20X сравнивалась с эталонным двухсекционным суперкулером Noctua NH-D15S, оснащенным одним дополнительным передним вентилятором Noctua NF-A15 PWM.
| Техническая характеристика | Zalman CNPS20X | Noctua NH-D15S |
|---|---|---|
| Страница продукта | zalman.com | noctua.at |
| Совместимость с процессорными разъемами | Intel LGA 115x, 2011, 2011-V3, 2066, AMD AM4, AM3(+), FM2(+) | Intel LGA 115x, 2011, 2066, AMD AM4 AM2(+), AM3(+), FM1, FM2(+) |
| Размеры радиатора (ДхШхВ), мм | 144х140х165 | 150х135х160 |
| Размеры вентилятора (ДхШхВ), мм | 140х140х26 | 150х140х25 |
| Материал радиатора и конструкция | Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют сплошное медное основание. Вся конструкция никелирована, соединения пропаяны | Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны |
| Вес радиатора, г | 1037 | 980 |
| Количество пластин радиатора, шт. | 45 | 45 / 45 |
| Толщина пластин, мм | 0,5 | 0,5 |
| Межреберное расстояние, мм | 1-3 | 2 |
| Расчетная площадь радиатора, см2 | ~ 15 242 | ~12 660 |
| Модель вентилятора | 2 x ZM-SF140 (ZE1425CFM) | 1 x Noctua NF-A15 PWM |
| Скорость вращения вентилятора, об/мин | 800 ~ 1500 с ШИМ (+/– 10%) | 450 ~ 1500 с ШИМ |
| Воздушный поток, м3/ч | 103,64 (+/- 10%) | 140,2 |
| Уровень шума вентилятора, дБ (А) | 29 (+/- 10%) | 24,6 |
| Статическое давление, мм воды | 1,1 | – |
| Количество и тип подшипника вентилятора | FDB (Гидродинамический подшипник) | SSO2 (Гидродинамический подшипник с магнитной стабилизацией) |
| Время наработки на отказ вентилятора, час | 100 000 | 150 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,28 | 0,13 |
| Пиковое энергопотребление вентилятора, Вт | 3,36 | 1,56 |
| Дополнительные особенности | ARGB подсветка двух вентиляторов, переходник подсветки под платы Gigabyte | Понижающий максимальные обороты переходник |
| Средняя стоимость, $ | ~100 | ~100 |
Тестовый стенд
Для тестирования эффективности кулера Zalman CNPS20X использовался стенд на базе платформы Intel LGA 2011 в следующей конфигурации:
- процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
- видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
- память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
- твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентилятора: Noctua NA-FC1;
- дополнительный вентилятор: 1 х Noctua NF-A15 PWM, 1200 об/мин;
- термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 24 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 20 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.
Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от верхней части системы охлаждения, обращенной к пользователю и смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования
Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Noctua NH-D15S со вторым вентилятором Noctua NF-A15 PWM с максимальной скоростью в 1200 об/мин показал максимальный уровень шума в 56 дБ (А). Zalman CNPS20X оказался чуть шумнее на пределе — 58 дБ (А). Минимальные обороты удалось выставить для обеих кулеров исходя из целевого уровня шума в 40 дБ (А). Звук такой интенсивности обычно не слышен в закрытом корпусе.
Посмотрим на график температур для каждого уровня шума.
На пониженных и на повышенных оборотах Zalman CNPS20X смог обойти Noctua NH-D15S на два градуса, чем полностью подтвердил свое звание суперкулера. Возможно, что при использовании рамочных вентиляторов разрыв мог бы стать еще более значительным, но у нас под рукой, к сожалению, не нашлось подходящих моделей. Ну что же, учитывая, что это не первый кулер, демонстрирующий подобный результат у нас на стенде, компании Noctua стоит задуматься над обновлением модельного ряда своих двухсекционных кулеров, а не только над покраской их в черный цвет.
Выводы
Компанию Zalman можно поздравить с успешным возвращением в высшую лигу систем охлаждения для процессоров. Кулер Zalman CNPS20X демонстрирует отличный уровень эффективности при относительно невысоком уровне шума. Больше всего в нем мне понравилось качество исполнения радиатора — никелированные трубки, интересные волнообразные ребра, замечательная обработка основания и подгонка деталей в целом. Из спорных моментов стоит отметить общие габариты кулера. Он здоровенный и требует очень широкого корпуса для комфортного расположения. Кроме того, с ним не получится использовать память высотой больше стандартной.
К недостаткам кулера относится способ реализации подсветки и общая концепция исполнения вентиляторов. Провода слишком длинные, в комплекте нет контроллера и без него ARGB-подсветка работать не будет. Саму подсветку логичнее было бы сделать на крыльчатке или на накладках над концами тепловых трубок, но никак не на узкой рамке вентилятора, где ее не видно. Сами пропеллеры устроены специфично, как по части крепления, так и из-за отсутствия боковых рамок. Но, по крайней мере, работают достаточно тихо. И их можно заменить на стандартные.
Zalman CNPS20X нельзя назвать идеальным, но это довольно хороший кулер с высоким потенциалом для охлаждения горячих процессоров. Он способен тягаться на равных и даже превосходить лучшие модели систем охлаждения в своем классе.
