Любителям высокопроизводительных компьютеров, ценящих тишину в своем системном блоке, известно: одним из источников шума является кулер на чипсете (или на северном мосте), особенно на nForce4, где чаще всего устанавливают маленькие вентиляторы с частотой вращения 5000-7000 об\мин. Выход – эффективное пассивное охлаждение. Одним из фаворитов в производстве систем пассивного охлаждения является компания Zalman. Недавно в продаже появился новый продукт для охлаждения чипсета - Zalman ZM-NBF47.

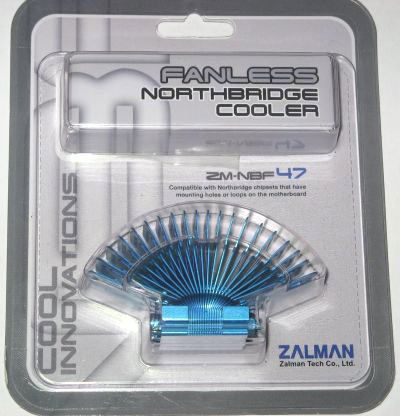

Кулер упакован в небольшого размера блистер:

Обзор пассивного охлаждения чипсета - Zalman ZM-NBF47

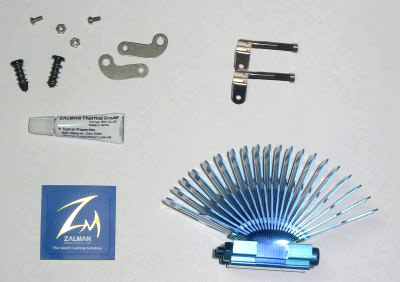

В комплект поставки входит:

Один радиатор ZM-NBF47
Один тюбик термопасты
Болты, гайки, связки, крепление (по 2 шт.)
Инструкция по эксплуатации на английском и корейском языках
Наклейка "Zalman"

Обзор пассивного охлаждения чипсета - Zalman ZM-NBF47

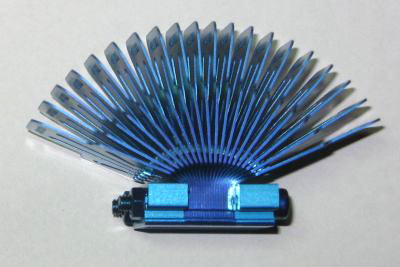

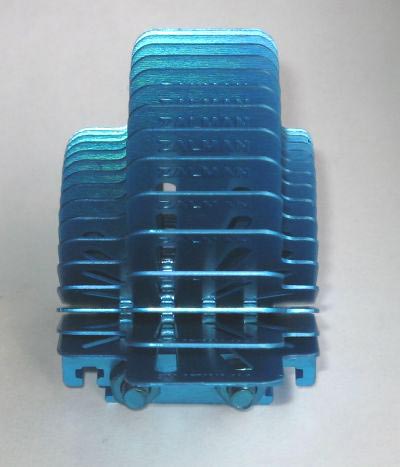

Конструкция кулера состоит из двадцати алюминиевых пластин стянутых у основания двумя болтами:

Обзор пассивного охлаждения чипсета - Zalman ZM-NBF47


Обзор пассивного охлаждения чипсета - Zalman ZM-NBF47

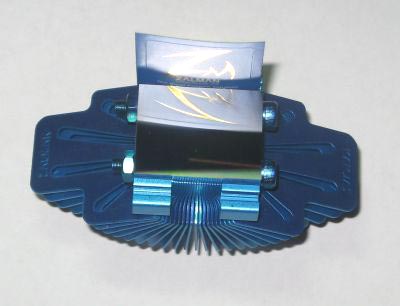

Основание прекрасно отполировано:

Обзор пассивного охлаждения чипсета - Zalman ZM-NBF47

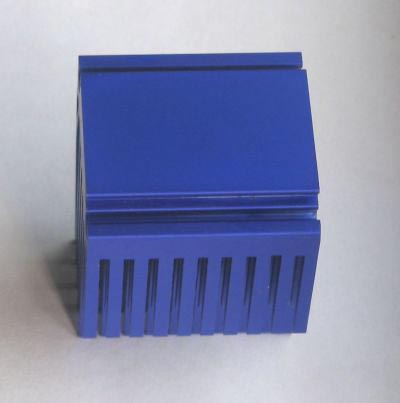

Для сравнения - основание Zalman ZM-NB47J:

Обзор пассивного охлаждения чипсета - Zalman ZM-NBF47

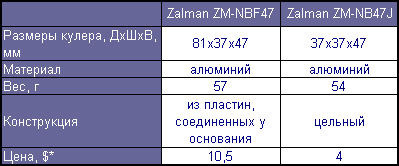

Технические характеристики кулеров

Обзор пассивного охлаждения чипсета - Zalman ZM-NBF47

* цены приблизительные


Установка

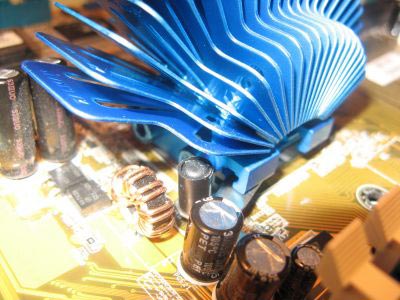

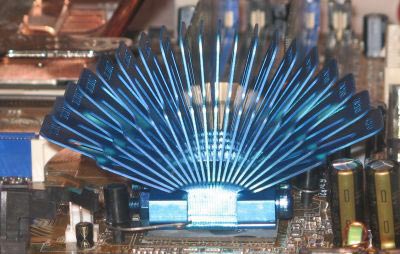

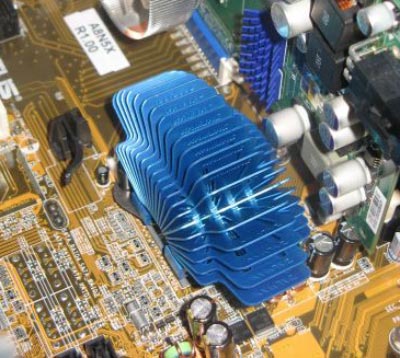

С установкой не возникло никаких проблем, но на некоторых материнских платах, у которых вокруг чипсета множество деталей или длинная видеокарта - придется поломать голову над установкой:

Обзор пассивного охлаждения чипсета - Zalman ZM-NBF47


Обзор пассивного охлаждения чипсета - Zalman ZM-NBF47


Обзор пассивного охлаждения чипсета - Zalman ZM-NBF47



Тестирование

Конфигурация оборудования:

Процессор: AMD Athlon64 3000+
Материнская плата: Asus A8N5X
HDD: 160 Gb SATA-II 300 Samsung 7200rpm 8Mb
Оперативная память: 2х512 Hynix D43 PC3200
Блок питания: Power Man 350W ATX (120 мм вентилятор)
Корпус: Miditower ASCOT 6AR/300
Кулер: Thermaltake Big Typhoon
WindowsXP Proffesional SP2


Во всех тестах использовалась термопаста "Zalman"

Первое, и достаточно опасное (об этом чуть ниже), тестирование проводилось на видеокарте Gigabyte GV-RX70P128D (Radeon X700PRO) работающей на частотах 400/425 (850) МГц в пассивном режиме и при обдуве 120 мм вентилятором со скоростью вращения 900 об/мин. Температура измерялась встроенным термодатчиком программой ATI Tray Tools b_820. Разогрев проводился при помощи 3D рендера этой же программы в течение 30 минут. Корпус системного блока закрыт, все дополнительные системы охлаждения отключены.

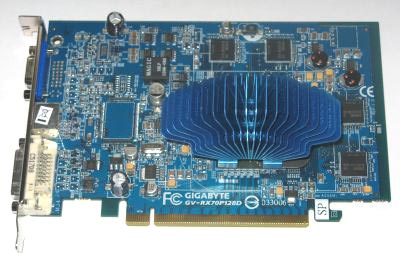

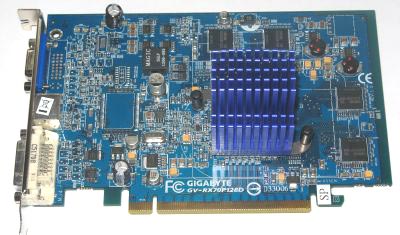

Так выглядят кулера установленные на видеокарте

Обзор пассивного охлаждения чипсета - Zalman ZM-NBF47


Обзор пассивного охлаждения чипсета - Zalman ZM-NBF47

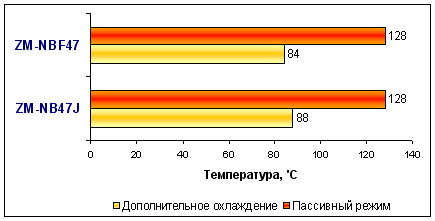

Результаты замеров температуры:

Обзор пассивного охлаждения чипсета - Zalman ZM-NBF47


В пассивном режиме одинаковая температура связана с тем, что ATI Tray Tools не может показывать более высокие значения температуры ядра, но при этом видеокарта работала без сбоев. В режиме обдува дополнительным вентилятором выигрыш 4градуса - хороший результат.

Теперь, почему это тестирование было опасным - через два часа после проведения экспериментов видеокарта Gigabyte GV-RX70P128D с уже установленной родной системой охлаждения выключилась и больше не включилась. А вам не рекомендуем подобные эксперименты проводить на видеокартах.

Второе тестирование (менее опасное) проводилось на чипсете материнской платы. Температура измерялась при помощи термодатчика прибора UNI-T ut33c. Процессор был разогнан до 2400 МГц (300х8). Память работала на 200 МГц (2.5-3-3-7 1T). Частота HT составляла 1200 МГц. Также была установлена видеокарта GeForce 6800 GS (500/600 (1200) МГц). Прогрев проводился при помощи утилиты SuperPi 1.1e в течение 30 минут. Корпус системного блока закрыт, все дополнительные системы охлаждения отключены.

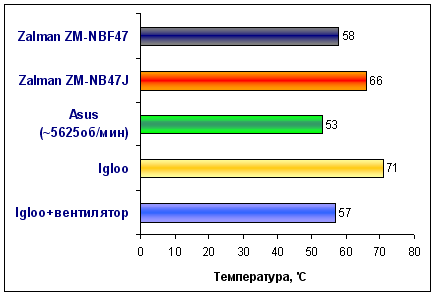

Участники:

1. Zalman ZM-NBF47
2. Zalman ZM-NB47J
3. Кулер поставляемый вместе с материнской платой (5625об/мин)
4. Самодельный кулер Igloo
5. Самодельный кулер Igloo + 40 ммвентилятор работающий от 5 В

Обзор пассивного охлаждения чипсета - Zalman ZM-NBF47


Zalman ZM-NBF47 проиграл активным кулерам, но лучший результат среди пассивных - выигрыш 8 градусов у Zalman ZM-NB47J, что является отличным результатом!


Выводы

Новый кулер Zalman ZM-NBF47 получился довольно удачным, хотя ему и не удается победить активные модели, но для любителей тишины это отличная находка. Единственный минус - завышенная цена, которая составляет около 10,5$.
