AMD Athlon X4 860K
На текущий момент продуктовая линейка AMD Athlon для платформы Socket FM2+ состоит всего из трех моделей, спецификации которых приведены в следующей таблице:
| Процессор | Athlon X4 860K | Athlon X4 840 | Athlon X2 450 |
| Ядро | Kaveri | Kaveri | Kaveri |
| Разъем | FM2+ | FM2+ | FM2+ |
| Техпроцесс, нм | 28(SHP) | 28(SHP) | 28(SHP) |
| Число ядер | 4 | 4 | 2 |
| Номинальная частота, МГц | 3700 | 3100 | 3500 |
| Частота Turbo Core, МГц | 4000 | 3800 | 3900 |
| L1-кеш, Кбайт | 16 x 4 + 64 x 2 | 16 x 4 + 64 x 2 | 16 x 2 + 64 x 1 |
| L2-кеш, Мбайт | 4 | 4 | 1 |
| Графическое ядро | – | – | – |
| Число унифицированных шейдерных процессоров | – | – | – |
| Частота графического ядра, МГц | – | – | – |
| Поддерживаемый тип памяти | DDR3-2133 | DDR3-2133 | DDR3-1866 |
| TDP, Вт | 95 | 65 | 65 |
| Рекомендованная стоимость, $ | н/д | н/д | н/д |
Новейшие Athlon базируются на тех же полупроводниковых кристаллах Kaveri, изготовленных по 28-нм технологическому процессу SHP (Super High Performance), что используются для производства гибридных процессоров AMD последнего поколения, но с отключенной графической подсистемой. Модификации Athlon X4 860K и Athlon X4 840 в своем составе имеют по паре двухъядерных модулей с микроархитектурой Steamroller. Эти процессоры способны одновременно выполнять до четырех потоков вычисления и оснащены кэшем второго уровня объемом 4 МБ, что вместе с высокими тактовыми частотами позволяет надеяться на их неплохое быстродействие. На этом фоне характеристики младшего Athlon X2 450, состоящего из одного единственного двухъядреного вычислительного модуля, выглядят не слишком убедительно, а уровень его продуктивности сгодится, разве что, для простейшей офисной «печатной машинки». Что касается розничной стоимости, то чипмейкер не приводит официальных рекомендованных цен на новые Athlon. Тем не менее, в украинской рознице приобретение старшей модели X4 860K обойдется от 80 до 85 долларов, тогда как две другие модели на момент написания обзора в продаже отсутствовали.
В тестовую лабораторию попала розничная версия AMD Athlon X4 860K, благодаря чему есть возможность ознакомиться с комплектом его поставки. Дизайн упаковки новинки заметно отличается от оформления коробок, в которых продаются гибридные процессоры AMD A-Series. На лицевой поверхности помимо логотипа видна надпись Requires discrete GPU, что не оставляет сомнений в необходимости использования в паре с процессорами Athlon внешней видеокарты.
Упаковка AMD Athlon X4 860K (слева), AMD A10-7850K (справа)
С обратной стороны упаковки на нескольких языках перечислен комплект поставки, тогда как сведения о модели и базовых характеристиках процессора нанесены на стикер, который одновременно является пломбой, защищающей упаковку от несанкционированного вскрытия.
Упаковка AMD Athlon X4 860K (слева), AMD A10-7850K (справа)
Внешне Athlon X4 860K не имеет видимых отличий от других продуктов AMD для платформы Socket FM2+. Кремниевое ядро находится под металлической крышкой, которая выполняет функции равномерного распределения тепла и предохраняет хрупкий кристалл от сколов.
AMD Athlon X4 860K (слева), AMD A10-7850K (справа)
С обратной стороны процессора расположены 906 ножек, являющиеся ответной частью разъема Socket FM2+. Расположение контактов делают Athlon X4 860K несовместимым с инфраструктурой Socket FM2.
AMD Athlon X4 860K (слева), AMD A10-7850K (справа)
Вместе с коробочными версиями процессора поставщик предлагает фирменный охладитель 1A02C3W00, состоящий из малогабаритного алюминиевого радиатора и 70-мм вентилятора Foxconn PVA070F12H с регулировкой оборотов посредством ШИМ. Подобное решение широко применяется AMD для охлаждения процессоров с TDP не более 100 Вт.
На подошву радиатора нанесен слой термоинтерфейса, а вот медного сердечника, который улучшает теплоотвод, охладитель лишен. В итоге, эффективность кулера невелика, из-за чего крыльчатка охладителя нередко раскручивается до максимальной скорости даже при работе в штатном режиме, генерируя назойливый шум.
Производитель задал для Athlon X4 860K тактовою частоту 3700 МГц, но в этом режиме процессор работает только при максимальной нагрузке, а большую часть времени вычислительные модули функционируют на 4000 МГц благодаря технологии AMD Turbo Core. При этом напряжение находится в пределах 1,384–1,416 В, а TDP не превышает 95 Вт. Встроенный северный мост постоянно функционирует на частоте 1800 МГц, а двухканальный контроллер оперативной памяти поддерживает модули негласного стандарта DDR3-2133.
В моменты простоя технологии энергосбережения замедляют процессор до 1700 МГц с одновременным снижением Vcore до 0,944 В.
Вычислительные модули совместимы с наборами современных инструкций, таких как FMA, AVX и AES, тогда как фирменные технологии UMA (heterogeneous Memory Unified Access) и hQ (heterogeneous Queue) Athlon X4 860K не поддерживает, так как для их работы необходимо встроенное графическое ядро.
Во время экспериментов по разгону тестовый Athlon X4 860K заработал на частоте 4500 МГц при повышении напряжения на вычислительных ядрах на 0,1 В сверх номинального значения. Тем временем подсистема ОЗУ функционировала в режиме 2400 МГц с таймингами 10-12-12-31-2Т, а вот встроенный северный мост пришлось оставить работать на штатной частоте 1800 МГц, так как его малейшей разгон приводил к сбою системы на этапе инициализации оборудования.
Несмотря на использование эффективного воздушного кулера нагрев процессора в разгоне достигал 93 °С, что может свидетельствовать о низкой эффективности термоинтерфейса между полупроводниковым кристаллом и металлической крышкой теплораспределителя. Эффективность от оверклокинга нам еще предстоит оценить во время практической части сегодняшнего обзора, а сейчас предлагаю ознакомиться с соперниками, с которым предстоит сразиться с AMD Athlon X4 860K в тестах быстродействия. С одним из них — Intel Pentium G3258 наши постоянные читатели хорошо знакомы, тогда как третий участник тестирования — AMD Athlon X4 760K ранее не фигурировал на страницах нашего ресурса, следовательно, заслуживает отдельного разговора. Athlon X4 760K
Если Athlon X4 860K является гибридным процессором Kaveri c отключенной графической подсистемой, то AMD Athlon X4 760K базируется на ядре Richland — APU предыдущего поколения для платформы Socket FM2, у которого также деактивировано встроенное видеоядро. От своих прародителей Athlon X4 760K унаследовал микроархитектуру Piledriver, в которой чипмейкер попытался устранить недостатки первых процессоров AMD Bulldozer. Розничные версии Athlon X4 760K поставляются в картонной коробке, дизайн которой полностью соответствует оформлению упаковки новичка.
Комплектный кулер несколько отличается от того, что поставляется вместе с Athlon X4 860K. На сей раз в коробке оказалась модель Z7UH01R101, состоящая из небольшого алюминиевого радиатора и высокоскоростного 70-мм вентилятора AVC DESC0715B2U с ШИМ-управлением. По своей эффективности система охлаждения аналогична 1A02C3W00 и наряду с ней широко используется AMD в качестве комплектного кулера для процессоров с TDP 100 Вт.
Полупроводниковый кристалл Athlon X4 760K накрыт металлическим теплораспределителем — здесь никаких отличий от того же Athlon X4 860K нет. С обратной стороны устройства находится 904 позолоченных ножек в таком порядке, что делает процессор совместимым не только с материнскими платами Socket FM2, но также позволяет устанавливать его в самые современные «материнки» с разъемом Socket FM2+.
Кремниевое ядро Athlon X4 760K, произведённое по 32-нм технологическому процессу, состоит двух модулей Piledriver, каждый из которых содержит по два вычислительных ядра. Тактовая частота в зависимости от нагрузки варьирует в пределах от 3800 до 4100 МГц, в моменты простоя технологии энергосбережения понижают ее до 1800 МГц, а интегрированный северный мост работает в режиме 1800 МГц. Расчетное тепловыделение процессора вписывается в «тепловой пакет» 100 Вт. Наконец, двухканальный контроллер оперативной памяти DDR3 обеспечивает работу модулей ОЗУ на частоте до 1866 МГц.
Благодаря использованию зрелого 32-нм технологического процесса Athlon X4 760K может похвастаться отличным разгонным потенциалом. При использовании мощного воздушного кулера удалось достичь 4800 МГц при увеличении Vcore всего на 0,1 В сверх штатного значения, в то время как встроенный северный мост заработал в режиме 2000 МГц при напряжении 1,3 В. Для оперативной памяти была задана частота 2400 МГц при задержках 10-12-12-31-2Т. При тестировании в стресс-тесте Prime95 температура процессора достигала 97° С, и, хотя признаков перегрева не было замечено, длительная эксплуатация в таком режиме нежелательна из-за повышения риска деградации полупроводникового кристалла.
Несмотря на то, что выпуск Athlon на базе кристаллов Richland, очевидно, прекращен, в рознице по-прежнему можно встретить отдельные экземпляры Х4 760К, за которые простят на 5–10 долларов, больше, чем за более «свежий» Athlon X4 860K. Есть ли смысл приобретать Athlon X4 760K ради лучшего разгонного потенциала, или же отдать предпочтение процессору нового поколения — мы с вами узнаем совсем скоро, а прямо сейчас предлагаю ознакомиться с составом тестовых стендов и методикой измерений. Тестовый стенд
Прежде чем приступить к перечислению конфигураций тестовых стендов следует сравнить характеристики участников сегодняшнего обзора, которые приведены в следующей таблице:
| AMD Athlon X4 860K | AMD Athlon X4 760K | Intel Pentium G3258 | |
| Разъем | Socket FM2+ | Socket FM2 | LGA1150 |
| Ядро | Kaveri | Richland | Haswell |
| Техпроцесс CPU, нм | 28 | 32 | 22 |
| Число ядер (потоков) | 4 (4) | 4 (4) | 2 (2) |
| Номинальная частота, МГц | 3700 | 3800 | 3200 |
| Частота Turbo Core, МГц | 4000 | 4100 | – |
| Объем L1 кэша, КБ | 16 x 4 + 96 x 2 | 16 x 4 + 64 x 2 | 32 x 2+ 32 x 2 |
| Объем L2 кэша, КБ | 2048 x 2 | 2048 x 2 | 256 x 2 |
| Объем L3 кэша, МБ | – | – | 3 |
| Встроенное видеоядро | – | – | HD Graphics |
| Каналов памяти | 2 | 2 | 2 |
| Поддерживаемый тип памяти | DDR3 1333/1600/1866/2133 | DDR3 1333/1600/1866 | DDR3 1333/1600 |
| Шина для связи с чипсетом | 2 Gb/s UMI | 2 Gb/s UMI | 5 GT/s DMI 2.0 |
| TDP, Вт | 95 | 100 | 53 |
| Рекомендованная стоимость, $ | ~85* | ~95* | 72 |
Глядя на характеристики Athlon X4 760K и Athlon X4 860K нельзя не заметить их поразительное сходство. Их тактовые частоты в штатном режиме отличается всего на 100 МГц в пользу модели предыдущего поколения, но, благодаря архитектурным улучшениям от новичка можно ожидать большего уровня быстродействия. Что касается Pentium G3258, то он выглядит совершенно чужим на фоне продуктов AMD: процессор Intel имеет всего пару ядер и может выполнять одновременно только два вычислительных потока, его тактовая частота составляет скромные 3200 МГц, а перечень поддерживаемых режимов работы ОЗУ ограничивается 1600 МГц. Зато, в отличие от конкурентов Pentium G3258 оснащен кэшем L3 объемом 3 МБ и встроенным видеоядром, имеет вдвое меньший TDP 53 Вт и стоит при этом заметно дешевле, чем Athlon X4 860K, а тем более Athlon X4 760K. Также, на стороне Intel чрезвычайно эффективная микроархитектура Haswell, так что этот скромный с виду процессор отнюдь не является «мальчиком для битья». Впрочем, тесты быстродействия все расставят на свои места.

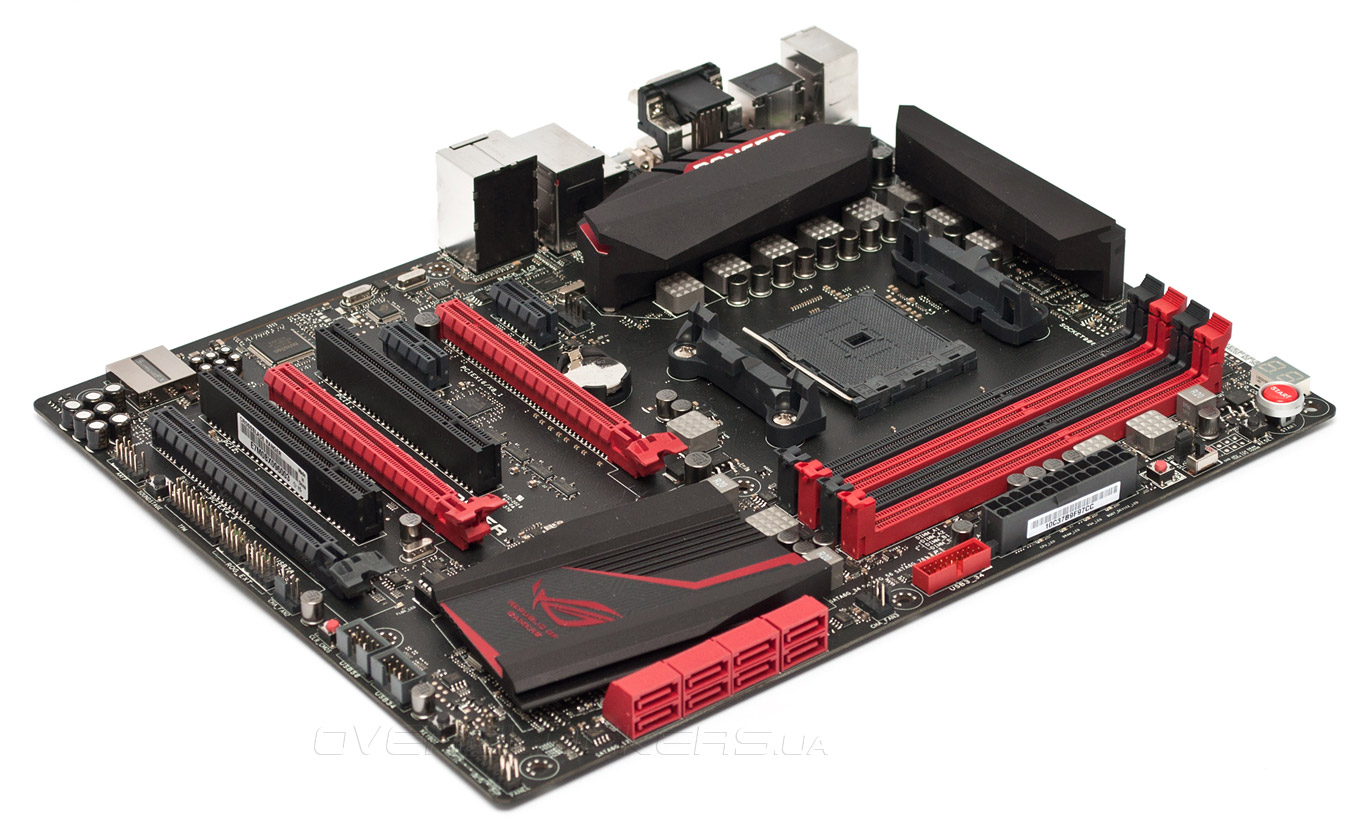

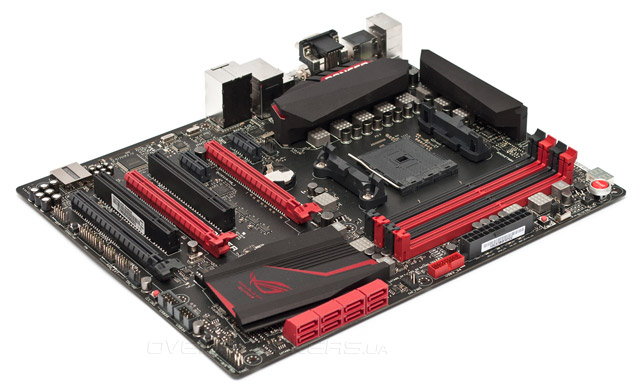

В качестве основы тестового стенда для процессоров AMD использовалась материнская плата ASUS Crosshair Ranger на базе системной логики AMD A88X, отлично зарекомендовавшая себя во время экспериментов по разгону и в тестах быстродействия. Данная модель оснащена разъемом Socket FM2+, но отлично работает и с процессорами AMD в конструктивном исполнении Socket FM2.

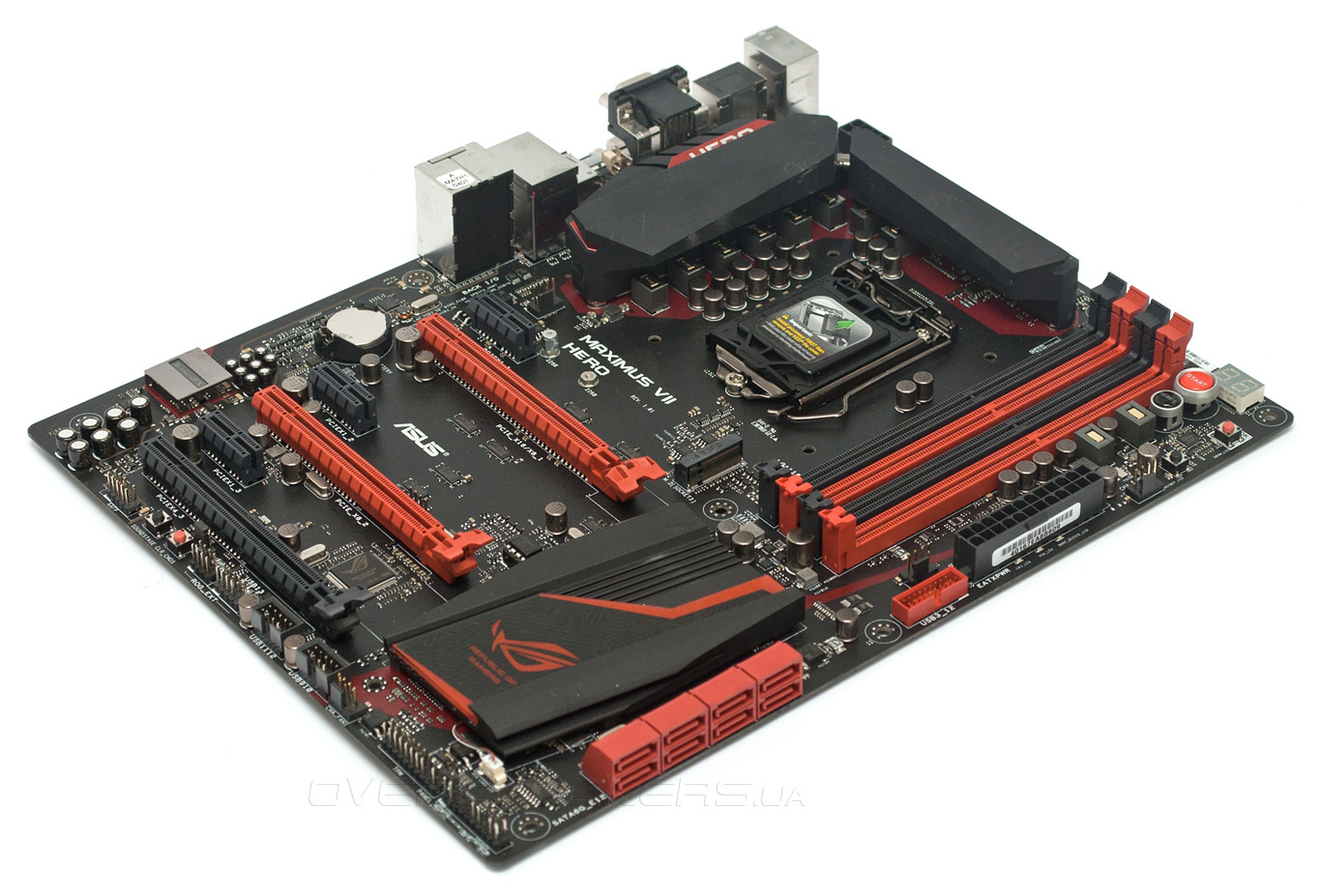

Для работы Pentium G3258 была выбрана материнская плата ASUS Maximus VII Hero — очень удачный продукт для платформы LGA1150 на основе чипсета Intel Z97, обладающий отличным соотношением цены и качества.
Остальные компоненты тестового стенда были одинаковыми для обеих платформ:
- кулер: Noctua NH-D15 (вентилятор NF-A15 PWM, 140 мм, 1300 об/мин);
- термопаста: Noctua NT-H1;
- оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
- видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
- накопитель: GoodRAM C100 Series (120 ГБ, SATA 6Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 9.5.0.1367;
- драйвер видеокарты: NVIDIA GeForce 347.25.
| AMD Athlon X4 860K | AMD Athlon X4 860K OC | AMD Athlon X4 760K | AMD Athlon X4 760K OC | Intel Pentium G3258 | Intel Pentium G3258 OC | |
| Частота CPU, МГц | 3700 | 4500 | 3800 | 4800 | 3200 | 4700 |
| Напряжение Vcore, В | 1,375 | 1,475 | 1,4 | 1,5 | 1,06 | 1,35 |
| Частота NB, МГц | 1800 | 1800 | 1800 | 2000 | 3200 | 4500 |
| Частота ОЗУ, МГц | 1600 | 2400 | 1600 | 2400 | 1600 | 1600 |
| Тайминги | 9-9-9-24-1Т | 10-12-12-31-2T | 9-9-9-241Т | 10-12-12-31-2T | 9-9-9-24-1Т | 9-9-9-24-1Т |
Для оценки быстродействия использовался следующий набор программного обеспечения:
- Futuremark PCMark 8 v2.2.282;
- Adobe Photoshop CS5;
- Cinebench R11.5 64bit;
- TrueCrypt 7.1 (встроенный тест);
- WinRAR 5.2 (встроенный тест);
- x264 HD Benchmark v5.0;
- Futuremark 3DMark v1.4.828;
- Batman: Arkham City;
- Hitman: Absolution;
- Metro: Last Light;
- Sleeping Dogs;
- Thief;
- Total War: Rome II;
- World of Tanks.
Результаты тестирования
Прикладные программы

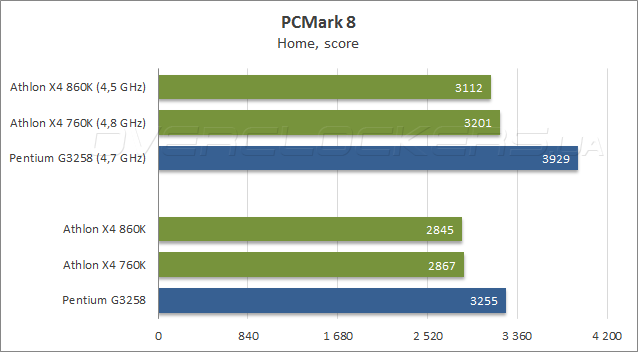

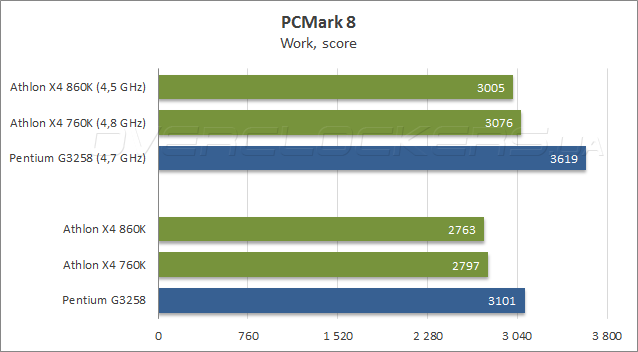

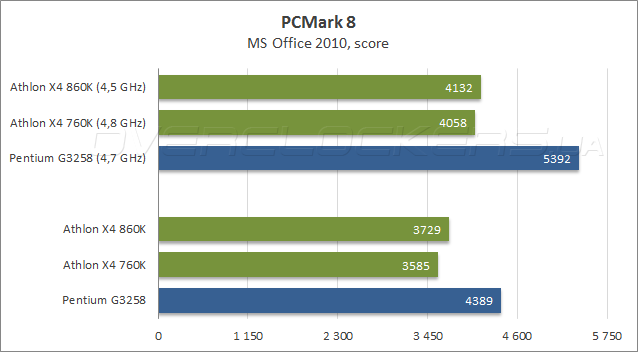

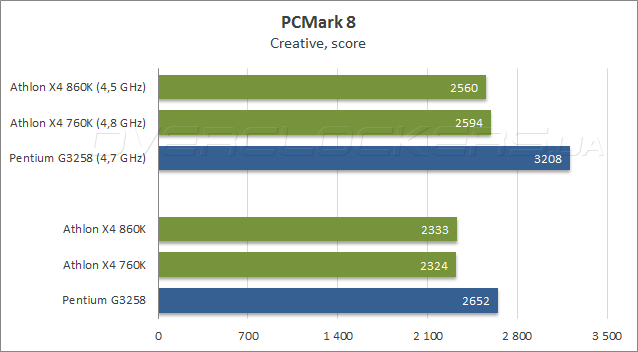

Прежде всего, было измерено быстродействие центральных процессоров в комплексном тестовом пакете Futuremark PCMark 8, который позволяет с большой точностью спрогнозировать уровень производительности при выполнении повседневных пользовательских задач.
Приложения, составляющие данный бенчмарк довольствуются двумя вычислительными ядрами, но предъявляют повышенные требования к их продуктивности. В результате, во всех без исключения подтестах победил Pentium G3258, а в сценарии Office 2010 его преимущество достигло 25%. Что касается сравнения Athlon X4 860K с предшественником, то на штатных частотах между ними наблюдается примерный паритет, тогда как после разгона Athlon X4 760K за счет более высокой частоты показал лучшие результаты кроме подтеста, где измеряется быстродействие в Office 2010.

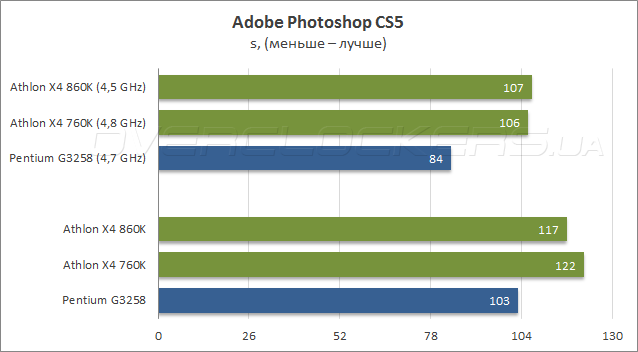

Для оценки быстродействия в популярном графическом редакторе Photoshop CS5 измерялось время выполнения скрипта, содержащего массу операций применительно к цифровому изображению в формате JPEG c разрешением 7360х4912 пикселей. Программисты Adobe не позаботились о многопоточной оптимизации приложения, в результате чего двухъядерный Haswell справился с заданием на 20% быстрее обоих Athlon. Что касается пары процессоров AMD, то на штатных частотах новичок слегка опередил своего собрата, который наверстал упущенное лишь после разгона.

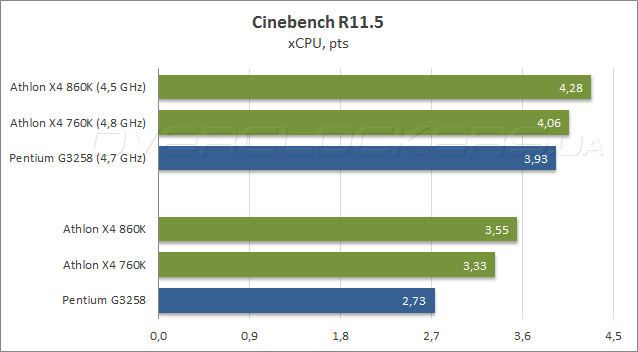

В полусинтетическом бенчмарке Cinebench R11.5, который оценивает скорость работы профессионального движка рендеринга CINEMA4D, при построении трехмерных изображений силами центрального процессора победа досталась Athlon X4 860K как в разгоне, так и в режиме по умолчанию. Несмотря на большие тактовые частоты Athlon предыдущего поколения проиграл новичку порядка 5%, ну а двухъядерный Intel Pentium занял последнее место, хотя после овреклокинга вплотную приблизился к результатам X4 760K. Совершенно иная картина наблюдается в подтесте анимации в режиме реального времени с применением графического акселератора, работающего под управлением драйвера OpenGL. Здесь преимущество Pentium G3258 не подлежит сомнению. Результаты обоих процессоров AMD примерно равны, как при разгоне, так и в номинальном режиме.

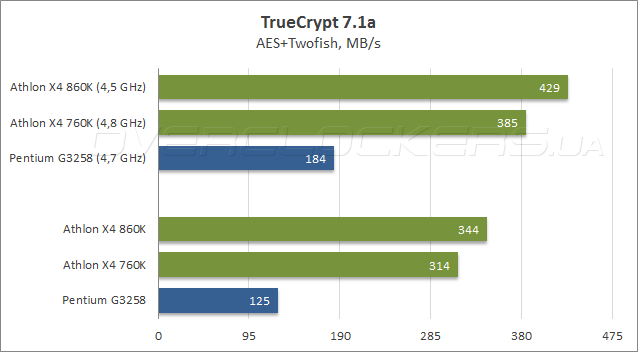

Отсутствие аппаратного ускорения шифрования не составило шансов процессору Intel, тогда как оба участника от AMD поддерживают инструкции AES. В новых ядрах Kaveri работа с ними заметно улучшена, благодаря чему в программе TrueCrypt Athlon X4 860K одержал заслуженную победу.

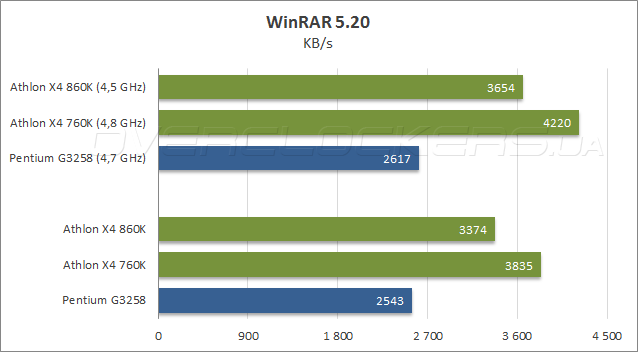

Программа архивации WinRAR 5.20 отлично оптимизирована для многопоточного выполнения, вследствие чего четырехъядерные Athlon заметно опередили Pentium G3258, который явно страдает от нехватки пропускной способности ОЗУ, частота которой даже в разгоне не превышает 1600 МГц. В то же время, Athlon X4 860K пришелся не по вкусу программным алгоритмам WinRAR, от чего первое место досталось процессору AMD на базе ядра Richland.

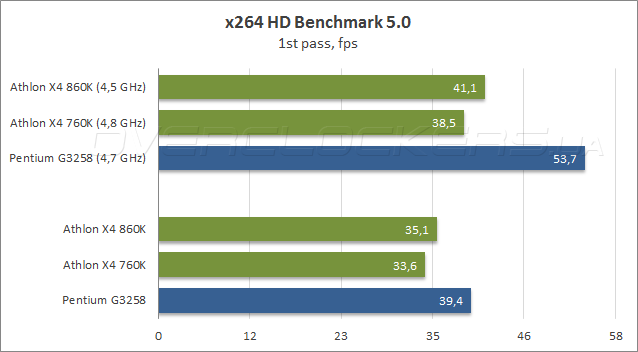

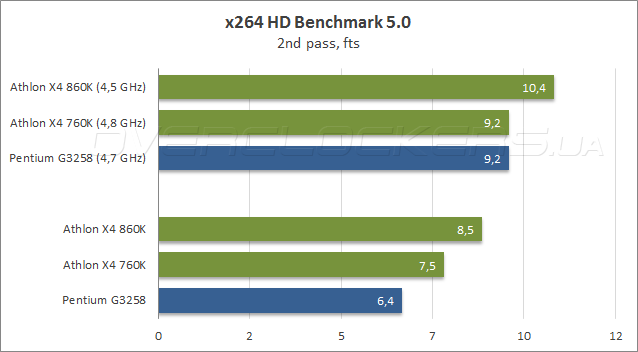

Во время преобразования видео высокой четкости с применением кодека H.264 при выполнении первого прохода, который анализирует структуру изображения, лучшие результаты показал двухъядерный процессор Intel, а среди продуктов AMD победа с минимальным перевесом досталась Athlon X4 860K. Зато, при выполнении ресурсоемкого второго прохода раскрылся весь потенциал микроархитектуры Steamroller, в которой эффективность многопоточных вычислений заметно улучшилась, благодаря чему новичок победил в данном подтесте. Что касается Pentium G3258, то в штатном режиме его быстродействие не слишком впечатлило, тогда как после оверклокинга скромный двухъядерный Haswell не только опередил оба процессора Athlon, работающих в штатном режиме, но даже вплотную приблизился к результатам разогнанного Athlon X4 760K.
Тесты в 3D-играх

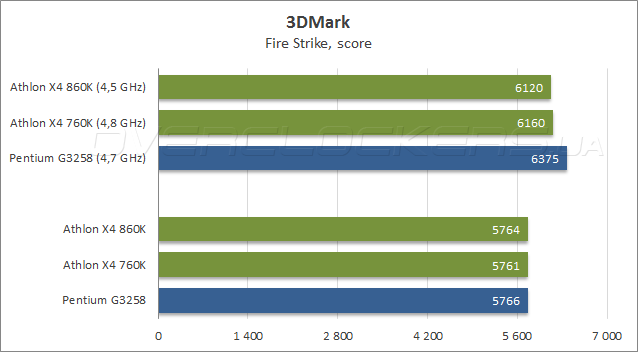

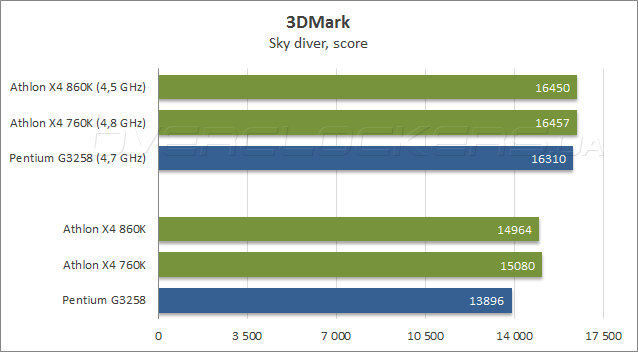

Перед тем, как приступить к измерению fps в современных 3D-играх был проведен цикл тестов в популярном графическом бенчмарке Futuremark 3DMark.

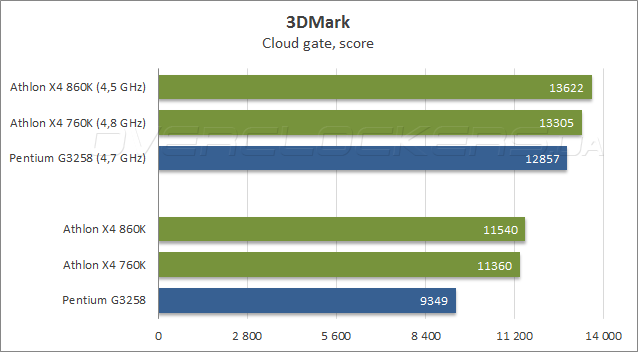

В подтесте Cloud gate, который создает невысокую нагрузку на графическую подсистему, но предъявляет повышенные требования к продуктивности в физических расчетах, новичок уверенно обошел своих соперников. В тестовом сценарии Sky Diver оба процессора Athlon показали идентичные результаты, тогда как Intel заметно отстал от них в штатном режиме, но практически сравнялся с продуктами AMD после разгона. Однако при запуске Fire strike сложилась занятная ситуация: в номинале все три участника продемонстрировали абсолютно одинаковые баллы, после повышения частоты вперед вырвался Pentium G3258, а новичок и Athlon X4 760K разделили второе место.

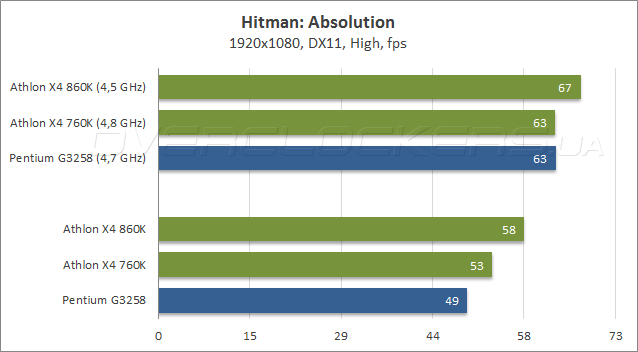

При тестировании в реальных игровых приложениях задавался высокий, но не максимальный уровень качества при разрешении экрана 1920х1080. В противном случае, повышение детализации или включение полноэкранного сглаживания сдерживали частоту смены кадров даже при использовании такого мощного графического акселератора как GeForce GTX 770.

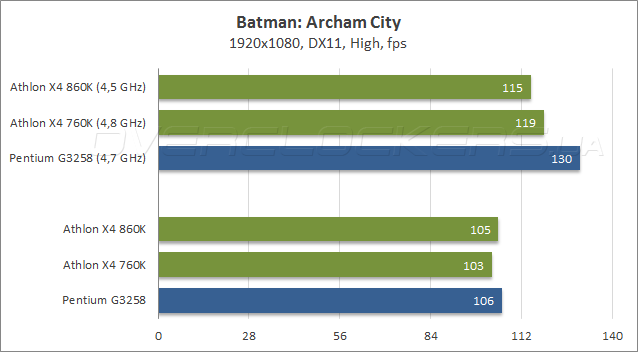

В шутере от третьего лица Batman: Arkham City в штатном режиме все три участника обеспечили примерно одинаковый fps, но стоило их разогнять, как вперед вырвался Pentium G3258, а наш сегодняшний герой уступил несколько кадров в секунду свое предшественнику. Зато, в Hitman: Absolution, где, очевидно, реализована полноценная поддержка многоядерных процессоров, Athlon X4 860K заметно оторвался от соперников, а двухъядерный Haswell занял последнее место.

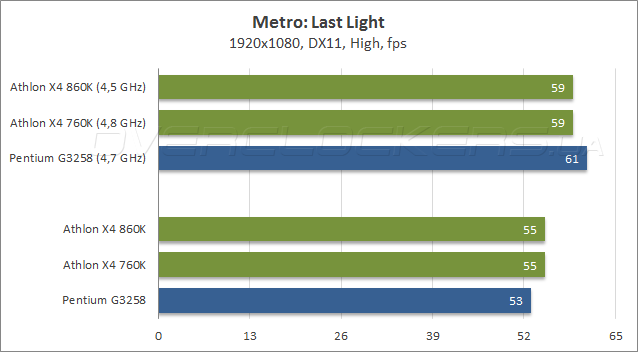

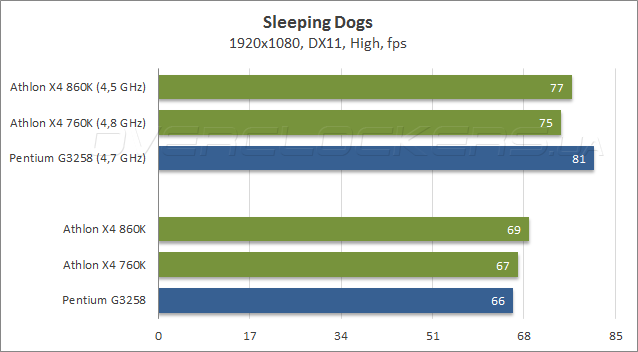

В играх Metro: Last Light и Sleeping Dogs оба Athlon показали близкие fps и в номинале едва опередили процессор Intel, который после овреклокинга взял убедительный реванш, особенно заметный во втором подтесте.

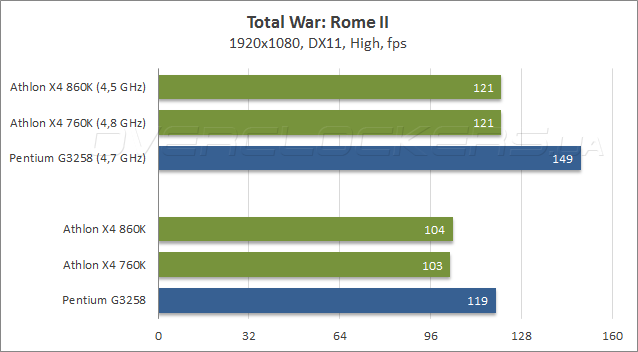

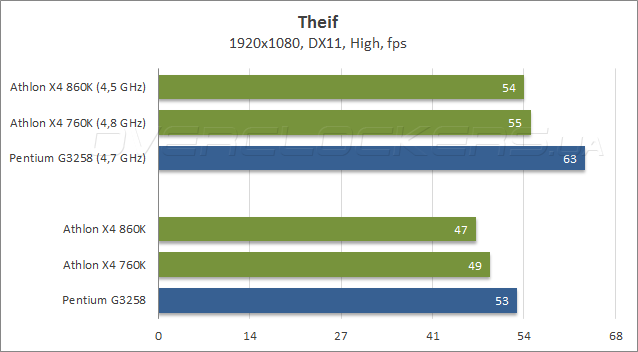

Ситуация в игровых проектах Thief и Total War: Rome II вновь сложилась не в пользу процессоров AMD: «скромный» двухъядерный Haswell разделался с ними без особого труда, а в разгоне его преимущество стало больше походить на разгром. Если сравнивать два Athlon между собой, то здесь наблюдается примерный паритет за исключением стелз-экшена, где новичок немного уступил своему собрату.

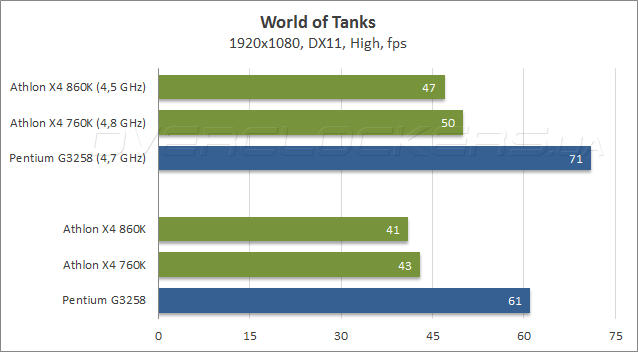

И, наконец, популярнейшая сетевая игра World of Tanks оказалась лояльной к количеству вычислительных ядер, но требовательной к их эффективности. В результате Pentium G3258 выступил блестяще, тогда как пара процессоров Athlon показала совсем неважные результаты, проиграв детищу Intel около 50%.
Энергопотребление
Для оценки энергопотребления тестовых стендов использовалось устройство Basetech Cost Control 3000, с помощью которого было измерено среднее потребление электроэнергии «от розетки» при отсутствии нагрузки, а также пиковые значения потребляемой мощности во время прохождения процессорами AMD стресс-теста Prime95 в режиме In-Place large FFTs, а в случае с Intel Pentium G3258 для создания нагрузки использовалась программа LinX 0.6.5.
Переход на 28-нм не принес значимых результатов в плане экономичности, в результате чего оба процессора AMD в номинале показали одинаковый уровень потребления электроэнергии, тогда как в разгоне Athlon X4 860K уже оказался заметно экономичнее, возможно, не в последнюю очередь из-за более низкого напряжения питания. На этом фоне результаты Pentium G3258 просто поражают: если в простое энергоэффективность всех трех участников находится на примерно одинаковом уровне, то при нагрузке система с процессором Intel потребляет почти вдвое меньше электроэнергии, чем с продуктами AMD! Это позволяет не только сэкономить на системе охлаждения и блоке питания, но также снижает требования к запасу прочности узла VRM системной платы.
Выводы
Признаться, продукты начального ценового диапазона редко вызывают бурю положительных эмоций. Увы, точно так же произошло и на этот раз. Сегодняшнее знакомство с AMD Athlon X4 860K показало, что процессор не отличается ни высокой производительностью, ни выдающимся разгонным потенциалом, ни даже замечательной энергоэффективностью. Вместе с тем, новичок вполне удовлетворит большинство нетребовательных пользователей с ограниченным бюджетом, которые ищут недорогую основу для персонального компьютера, способного справиться как с тяжелыми приложениями, так и с большинством современных видеоигр. Впрочем, как уже было сказано, на рекордную продуктивность лучше не надеяться. Что касается сравнения новичка с Athlon X4 760K, то модель нового поколения не может похвастаться заметным преимуществом в быстродействии: примерно в половине случаев приложения отдают предпочтение архитектурным особенностям ядра Kaveri, тогда как оставшиеся предпочитают большие тактовые частоты процессора на базе Richland. Таким образом, целенаправленный апгрейд Athlon X4 760K на AMD Athlon X4 860K выглядит нецелесообразным, также как смысл искать модель предыдущего поколения ради лучшего разгона тоже нет.
Но самая большая «головная боль» для AMD Athlon X4 860K (и AMD Athlon X4 760K в том числе) — это присутствие на рынке Intel Pentium G3258, который даже в штатном режиме демонстрирует тот же уровень быстродействия, что и четырехъядерные AMD Athlon, в доброй половине тестовых приложении, а в некоторых случаях умудряется даже опередить их. При этом двухъядерный Haswell заметно дешевле, энергоэффективнее и, что немаловажно, быстрее в большинстве видеоигр. В дополнение ко всему пользователи «совершенно бесплатно» получают пусть и слабое, но полноценное графическое ядро, которое позволяет некоторое время обходиться без дискретной видеокарты. Такой роскошью, увы, процессоры Athlon X4 похвастаться не могут, так что, выбор не столь однозначный, и, при прочих равных условиях чаша выбора, скорее всего, качнется в сторону продукта Intel.
