Методика тестирования и разгон

В связи с большим количеством участников тестирования невозможно привести каждый стенд в идеально равные условия среди прочих, поэтому имеют место небольшие разногласия драйверов и подобного.

Типичные настройки у всех участников тестирования заводские (или аналогичные после CLEAR_CMOS или OPTIMIZED_DEFAULTS), исключение — частота памяти, установленная на рекомендованную производителем для конкретного процессора (тайминги JEDEC), а также опции Above_4G_Decoding и ReSize_BAR были включены на всех платформах где они предусмотрены. Управление оборотами вентилятора — автоматическое (при наличии аппаратных переключателей типа Wraith Prism они устанавливаются в минимальный режим). В ОС по умолчанию включены функции Memory_integrity и Core_isolation для приближения стандартных условий эксплуатации.

Режимы оверклокинга расписаны отдельно в разделе тестовых стендов.

Температура в помещении удерживалась на уровне 20 градусов по Цельсию (для периода балансировки электроэнергии в период октября 2022 – февраля 2023 ~14-20). Измерение энергопотребления платформы производилось с помощью энергометра Feron TM55 в течение 30 минут в режиме нагрузки (забег LinX 0.7.0 или LinX 0.7.0_AMD, используется problem size 46290) и без него. Некоторые участники тестирования также получили прямое измерение EPS12V с помощью ElmorLabs PMD (режим Averaging 119ms – 4096 samples). Измерение температуры фиксировалось по программным датчикам HWINFO, 30 минут и идентичный стресс-тест LinX, как при замере энергопотребления. Каждый бенчмарк запускался пять раз, в результатах отмечено среднее арифметическое. То же касается игр, в них происходила запись телеметрии (1% low fps + average fps) с помощью Riva Tuner Statistics Server, если не было предусмотрено собственного мониторинга в бенчмарках. CS:GO тестировался на карте мастерской FPS Benchmark. Спец-тесты типа влияния одного канала памяти выполнялись трижды, в их результатах указано среднее арифметическое.

Тестовые стенды

Платформа Socket AM4:

  • процессор #1: Ryzen 5 1600 AE;
  • процессор #2: Ryzen 5 4500;
  • процессор #3: Ryzen 5 5500;
  • процессор #4: Ryzen 5 5600;
  • процессор #5: Ryzen 7 5700G;
  • охлаждение: контур СВО с чилером;
  • термоинтерфейс: Arctic MX-4;
  • материнская плата: MSI B450 Gaming Plus AC;
  • память: Kingston Fury Beast DDR4 Special Edition (KF432C16BWAK2/32, DDR4-3200, 2x16 ГБ);
  • дискретная видеокарта: MSI GeForce RTX 3090 Ventus 3X 24G OC (mod firmware 390W Gigabyte Gaming OC);
  • системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
  • накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
  • блок питания: Rosewill Hercules-1600S (1600 Вт).

ПО:

  • R5 4500 = Windows 11 Pro x64 (22621.1194), UEFI A.G0, AGESA 1.2.0.7 и GeForce Graphics Driver 527.56. Устаревшие версии бенчмарков: Geekbench 5.4.6;
  • R5 5500 + R5 5600 = Windows 11 Pro x64 (22621.1413), UEFI A.H3, AGESA 1.2.0.A и GeForce Graphics Driver 536.23. Устаревшие версии бенчмарков: Geekbench 5.5.0;
  • R5 1600 AE + R7 5700G = Windows 11 Pro x64 (22621.1992) UEFI A.H3, AGESA 1.2.0.A и GeForce Graphics Driver 537.13.

Оверклокинг:

  • R5 5600 = 4850 МГц, FCLK = 1900, ОЗУ = 3800 CL18-20-20-32-48 1T.

AMD Ryzen 5 7600

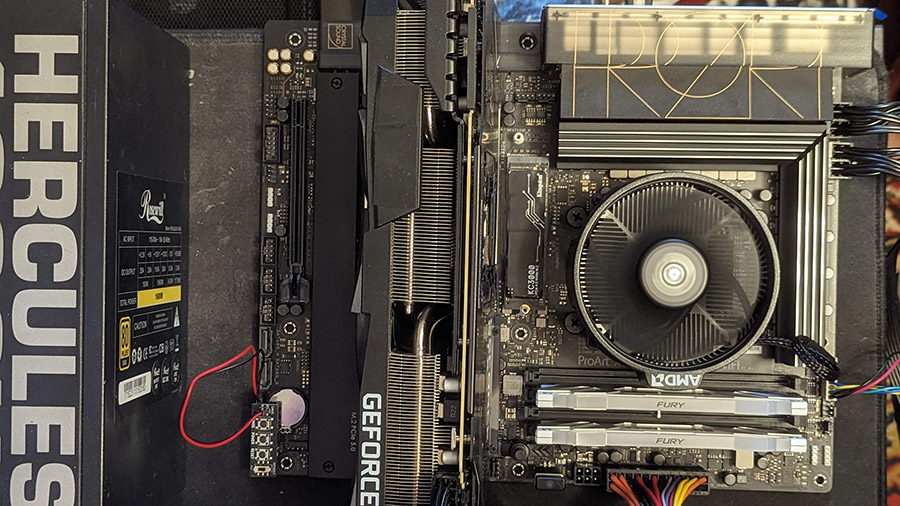

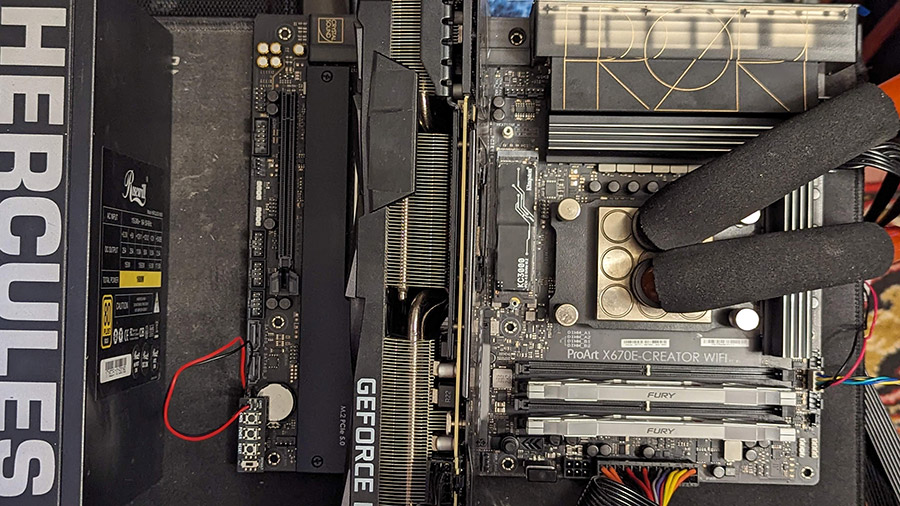

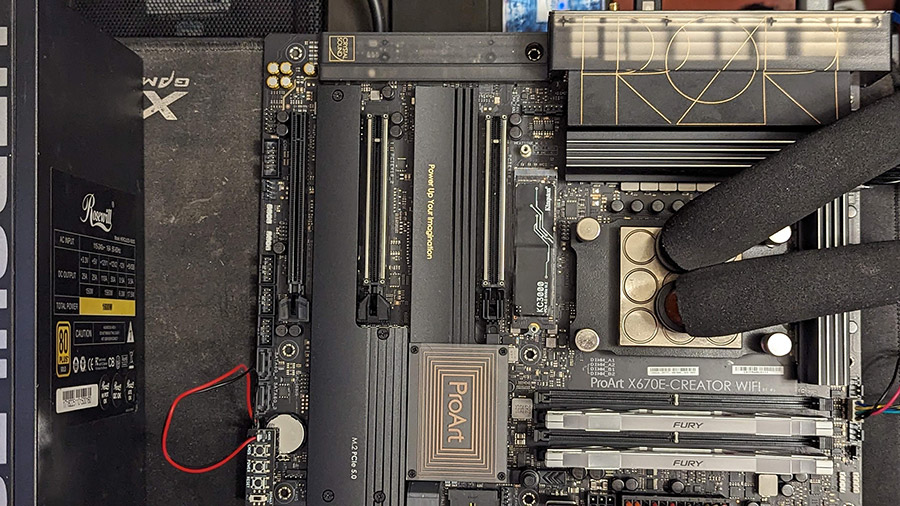

Платформа Socket AM5 #1:

  • процессор #1: Ryzen 5 7500F;
  • процессор #2: Ryzen 5 7600;
  • охлаждение: контур СВО с чилером;
  • термоинтерфейс: Arctic MX-4;
  • материнская плата: ASUS ProArt X670E-CREATOR WIFI (UEFI 1602, AGESA 1.0.0.7c);
  • память: Kingston Fury Renegade RGB (KF572C38RWAK2-32, DDR5-7200, 2x16 ГБ);
  • дискретная видеокарта: MSI GeForce RTX 3090 Ventus 3X 24G OC (mod firmware 390W Gigabyte Gaming OC);
  • интегрированная видеокарта: Radeon Graphics (Raphael, 128 shaders);
  • системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
  • накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
  • блок питания: Rosewill Hercules-1600S (1600 Вт);

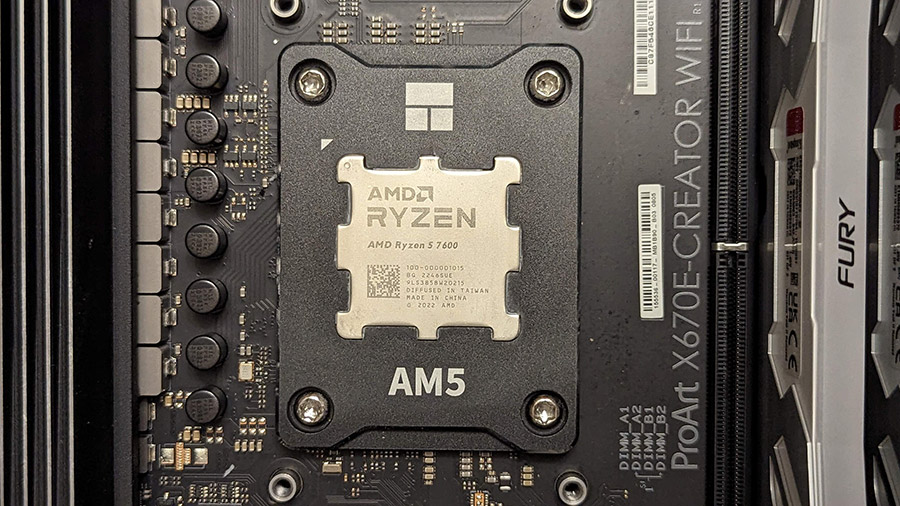

  • дополнительно: Thermalright AM5 Secure Frame вместо заводского механизма прижима;
  • ПО: Windows 11 Pro x64 (22621.2215), GeForce Graphics Driver 537.13.

Оверклокинг:

  • Ryzen 5 7500F = 5325 МГц, FCLK = 2200 МГц, ОЗУ = 7400 МГц CL34-42-36-36-52 2T;
  • Ryzen 5 7600 описан далее в материале.
AMD Ryzen 5 7600AMD Ryzen 5 7600AMD Ryzen 5 7600AMD Ryzen 5 7600AMD Ryzen 5 7600

Платформа Socket AM5 #2:

  • процессор: Ryzen 7 7700X;
  • охлаждение: контур СВО с чилером;
  • термоинтерфейс: Arctic MX-4;
  • материнская плата: MSI MAG B650 TOMAHAWK WIFI (UEFI 1.00, AGESA 1.0.0.1);
  • память: Kingston Fury Beast (KF560C40BBK2-32, DDR5-6000, 2x16 ГБ);
  • дискретная видеокарта: MSI GeForce RTX 3090 Ventus 3X 24G OC (mod firmware 390W Gigabyte Gaming OC);
  • интегрированная видеокарта: Radeon Graphics (Raphael, 128 shaders);
  • системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
  • накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
  • блок питания: Rosewill Hercules-1600S (1600 Вт);
  • дополнительно: Thermalright AM5 Secure Frame вместо заводского механизма прижима;
  • ПО: Windows 11 Pro x64 (22621.675), GeForce Graphics Driver 522.25. Устаревшая версия бенчмарка Geekbench 5.4.5.

Платформа Socket AM5 #3:

  • процессор: Ryzen 5 7600X;
  • охлаждение: контур СВО с чилером;
  • термоинтерфейс: Arctic MX-4;
  • материнская плата: MSI MAG B650M MORTAR WIFI (UEFI A.20, AGESA 1.0.0.4);
  • память: Kingston Fury Beast (KF560C40BBK2-32, DDR5-6000, 2x16 ГБ);
  • дискретная видеокарта: MSI GeForce RTX 3090 Ventus 3X 24G OC (mod firmware 390W Gigabyte Gaming OC);
  • интегрированная видеокарта: Radeon Graphics (Raphael, 128 shaders);
  • системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
  • накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
  • блок питания: Rosewill Hercules-1600S (1600 Вт);
  • дополнительно: Thermalright AM5 Secure Frame вместо заводского механизма прижима;
  • ПО: Windows 11 Pro x64 (22621.963), GeForce Graphics Driver 527.56. Устаревшая версия бенчмарка Geekbench 5.4.6.

Оверклокинг:

  • CPU = 5600 МГц, FCLK = 2200 МГц, ОЗУ = DDR5-6000 CL32-36-36-72.

AMD Ryzen 5 7600

Платформа LGA 2011-3:

  • процессор: Core i7-6850K;
  • охлаждение: контур СВО с чилером;
  • термоинтерфейс: Arctic MX-4;
  • материнская плата: ASUS ROG RAMPAGE V EXTREME (UEFI 4101);
  • память: HyperX Predator (HX441C19PB3/8, DDR4-4266, 4x8 ГБ);
  • дискретная видеокарта: MSI GeForce RTX 3090 Ventus 3X 24G OC (mod firmware 390W Gigabyte Gaming OC);
  • системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
  • накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
  • блок питания: Rosewill Hercules-1600S (1600 Вт).
  • ПО: Windows 11 Pro x64 (22621.1555), GeForce Graphics Driver 531.61.

Оверклокинг:

  • CPU 4500 МГц, UNCORE = 3600 МГц, ОЗУ = 3400 МГц CL15-15-15-30 1T.

AMD Ryzen 5 7600

Платформа LGA 2066:

  • процессор: Core i7-7820X;
  • охлаждение: контур СВО с чилером;
  • термоинтерфейс: Arctic MX-4;
  • материнская плата: ASUS ROG RAMPAGE VI EXTREME (UEFI 3701);
  • память: HyperX Predator (HX441C19PB3/8, DDR4-4266, 4x8 ГБ);
  • дискретная видеокарта: MSI GeForce RTX 3090 Ventus 3X 24G OC (mod firmware 390W Gigabyte Gaming OC);
  • системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
  • накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
  • блок питания: Rosewill Hercules-1600S (1600 Вт).
  • ПО: Windows 11 Pro x64 (22621.1413), GeForce Graphics Driver 531.29. Устаревший бенчмарк Geekbench v5.5.0

Оверклокинг:

  • CPU 4200 МГц, Uncore = 3200 МГц, ОЗУ = 3600 CL14-16-16-32 1T.

AMD Ryzen 5 7600

  • Платформа LGA 1200:
  • процессор #1: Core i3-10105F;
  • процессор #2: Core i3-10400F;
  • процессор #3: Core i3-11400F;
  • охлаждение: контур СВО с чилером;
  • термоинтерфейс: Arctic MX-4;
  • материнская плата: ASUS ROG MAXIMUS XIII HERO (UEFI 1801);
  • память: Kingston Fury Beast DDR4 Special Edition (KF432C16BWAK2/32, DDR4-3200, 2x16 ГБ);
  • дискретная видеокарта: MSI GeForce RTX 3090 Ventus 3X 24G OC (mod firmware 390W Gigabyte Gaming OC);
  • системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
  • накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
  • блок питания: Rosewill Hercules-1600S (1600 Вт).
  • ПО: Windows 11 Pro x64 (22621.1413), GeForce Graphics Driver 531.18. Устаревший бенчмарк Geekbench v5.5.0

AMD Ryzen 5 7600

Платформа LGA 1700 DDR5 #1:

  • процессор #1: Core i5-13600K;
  • процессор #2: Core i5-13400F;
  • процессор #3: Core i5-13490F;
  • охлаждение: контур СВО с чилером;
  • термоинтерфейс: Arctic MX-4;
  • материнская плата: Asus Rog Maximus Z790 HERO (UEFI 1202);
  • память: Kingston Fury Renegade RGB (KF572C38RWAK2-32, DDR5-7200, 2x16 ГБ);
  • дискретная видеокарта: MSI GeForce RTX 3090 Ventus 3X 24G OC (mod firmware 390W Gigabyte Gaming OC);
  • системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
  • накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
  • блок питания: Rosewill Hercules-1600S (1600 Вт);
  • Дополнительно: Thermalright LGA1700-BCF вместо заводского механизма прижима.
  • ПО: Windows 11 Pro x64 (22621.2215), GeForce Graphics Driver 537.13.

AMD Ryzen 5 7600

Платформа LGA 1700 DDR5 #2:

  • процессор #1: Core i5-12400F;
  • процессор #2: Core i5-12100F;
  • охлаждение: контур СВО с чилером;
  • термоинтерфейс: Arctic MX-4;
  • материнская плата: ASUS ROG Strix B660-F GAMING WIFI (UEFI 2212);
  • память #1: Kingston Fury Beast (KF552C40BBK2-32, DDR5-5200, 2x16 ГБ);
  • память #2: Kingston Fury Beast (KF560C40BBK2-32, DDR5-6000, 2x16 ГБ);
  • дискретная видеокарта: GeForce RTX 3090 (MSI Ventus 3X 24G OC, mod firmware 390W Gigabyte Gaming OC);
  • системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
  • накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
  • блок питания: Rosewill Hercules-1600S (1600 Вт);
  • Дополнительно: Thermalright LGA1700-BCF вместо заводского механизма прижима.
  • ПО: Windows 11 Pro x64 (22621.1105), GeForce Graphics Driver 527.37. Устаревший бенчмарк Geekbench v5.4.6

Оверклокинг:

  • Core i5-12400F = 5000 МГц, Uncore = 4750 МГц, ОЗУ = 6498 МГц CL32-39-39-30-69-2T, Gear 2.

AMD Ryzen 5 7600

Оверклокинг

Прежде всего, посмотрим на график исследования частотного потенциала.

AMD Ryzen 5 7600

Разрыв между двумя моделями начинается на уровне 5200 МГц. Ryzen 5 7600 оказался успешнее на фоне Ryzen 5 7500F.

Соответственно для OC-режима было принято решение остановиться на частоте 5450 МГц по всем ядрам.

С FCLK не очень повезло, на уровне 2166 МГц была только частичная стабильность, а на 2200 МГц система вообще не могла пройти POST, поэтому зафиксирована частота 2133 МГц. Для сравнения сосед по линейке Ryzen 5 7500F смог покорить 2200 МГц без проблем.

В связи с тестированием на новой AGESA оперативная память работала на частоте 7400 МГц с таймингами CL34-42-36-36-52 2T. Для демонстрации разницы предыдущих реалий также будет проверен режим 6400 МГц, но еще не пора писать об этом.

Интегрированная видеокарта реагирует на разгон со знаком минус, что на частоте ядра 2800 МГц, даже на 2300 МГц результаты были хуже, чем в заводском режиме, поэтому на этот раз оверклокинг «интеграшки» останется за кадром.

Напряжение на ключевых узлах составило: 1,375V CPU, 1,2V VDDSOC, 1,4V VDDIO/MC, 1,1V Misc, 1,4V VDD, 1,35V VDDQ.

AMD Ryzen 5 7600

Безо всяких сомнений процессор требует прямой контакт с CCD + IOD для продвижения дальше, но эта опция была недоступна в период тестирования (запрет скальпирования). Но внутренний энтузиаст читателя не останется без внимания и получит исследование максимального потенциала за одним ядром процессора как утешительный приз.

С помощью ПО Ryzen Master лучшее ядро было доведено до частоты 5875 МГц с напряжением 1,5 В (подача большего напряжения, по мнению производителя, требует активации CPU_OV и опасна). Второе лучшее ядро при этом оказалось значительно хуже, и имело возможность работать на частоте всего 5700 МГц с эквивалентным напряжением.

В режиме «кукурузы» удалось получить достаточно красивые 5898,42 МГц, валидация присутствует.

AMD Ryzen 5 7600

Что ж, самое время масштабных тестов!
