Для установки Core i7 необходимы новые материнские платы с разъемом LGA1366 на базе единственного пока набора системной логики под новую платформу — Intel X58 Express. Данный чипсет является высокоуровневым решением, и ждать дешевых продуктов на его основе пока не стоит, хотя он сам в производстве выходит не дороже X48. Тем более что некоторые производители материнских плат смогут сертифицировать свои решения для поддержки технологии SLI, либо установить дополнительный чип nForce 200 для этой цели, а это уже точно скажется на цене готового изделия.
В качестве компаньона для нашего тестового процессора Core i7-920 использовалась материнская плата ASUS Rampage II Extreme, которая является продолжением серии Republic of Gamers и правопреемницей Rampage Extreme на базе Intel X48 Express. Нашей целью не было серьезное изучение данного продукта, так как основной темой статьи является новая платформа в целом. Но мы все же постараемся максимально рассмотреть ASUS Rampage II Extreme как представителя X58.
| Модель | ASUS Rampage II Extreme |
| Чипсет | Intel X58 + ICH10R |
| Socket | LGA1366 |
| Процессоры | Core i7 |
| QPI, МГц | 3200/2400 |
| Память | 6 DIMM DDR3 SDRAM 1800(O.C.)/1600(O.C.)/1333/1066/800 (12 GB max) |
| Слоты PCI-E | 3 PCI Express x16 (режимы 16+16+1 и 16+8+8) |
| 2 PCI Express x1 (один для звуковой карты)) | |
| Слоты PCI | 1 |
| Количество подключаемых вентиляторов | 8 (1x 4-pin, 7x 3-pin) |
| Порты USB 2.0 | 12 (6 разъемов на задней панели) |
| Порты PS/2 | 1 |
| Порт LPT | - |
| Порт COM | - |
| Порты FireWire | 2 (1 разъем на задней панели) |
| ATA-133 | 1 канал (два устройства, JMicron 363) |
| Serial ATA | 6 каналов SATA II (ICH10R) + 1 канал SATA II + 1 eSATA (JMicron 363) |
| RAID | 0, 1, 5, 10 |
| Встроенный звук | SupremeFX X-Fi на базе ADI AD2000B (7.1, HDA) |
| S/PDIF | Коаксиальный + оптический |
| Встроенная сеть | 2х Marvell 88E8056 (Gigabit Ethernet) |
| BIOS | AMI BIOS |
| Форм-фактор | ATX |
| Размеры, мм | 305х269 |
| Дополнительно | Кнопки Power, Reset, Clear CMOS, управление LCD-Poster, возможность снятия показаний напряжений и световая индикация уровня напряжений основных узлов платы |

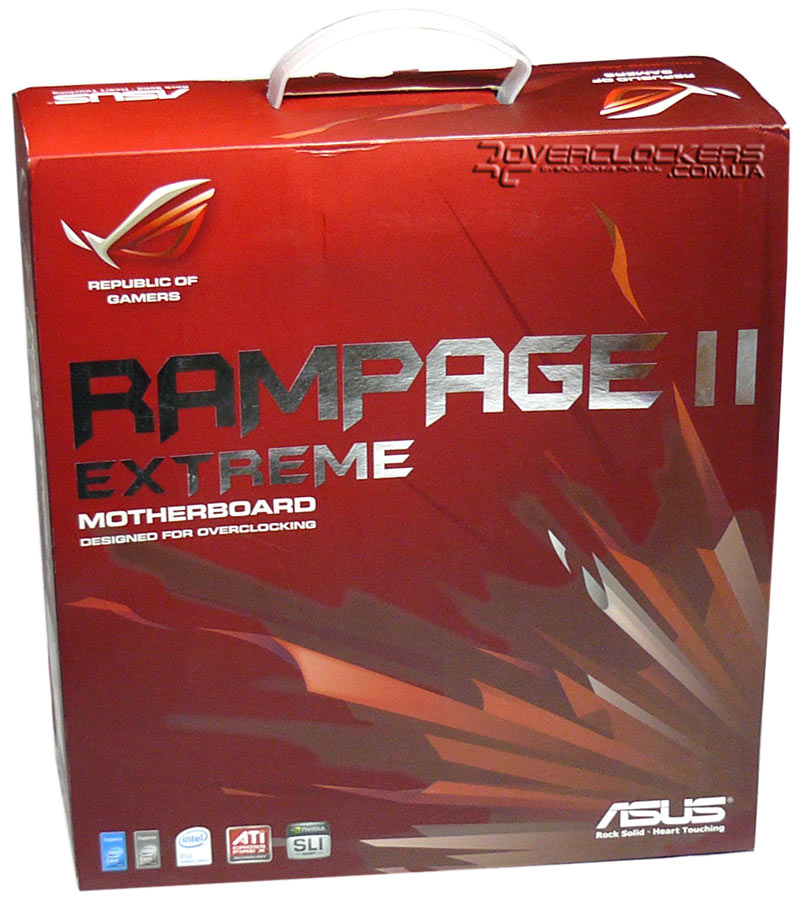

Материнская плата поставляется в крупной коробке, выполненной в непривычной для ASUS красной гамме, на что сразу обратит внимание потенциальный покупатель. Хотя, для нашего рынка это не столь актуально, так как комплектующие либо лежат на витрине магазина уже распакованными, либо пылятся на складе пока не выпишет менеджер. Для удобства переноски коробка снабжена пластиковой ручкой.

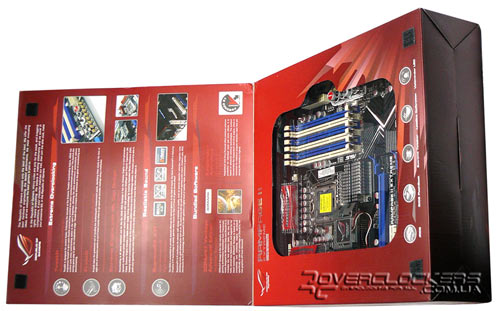

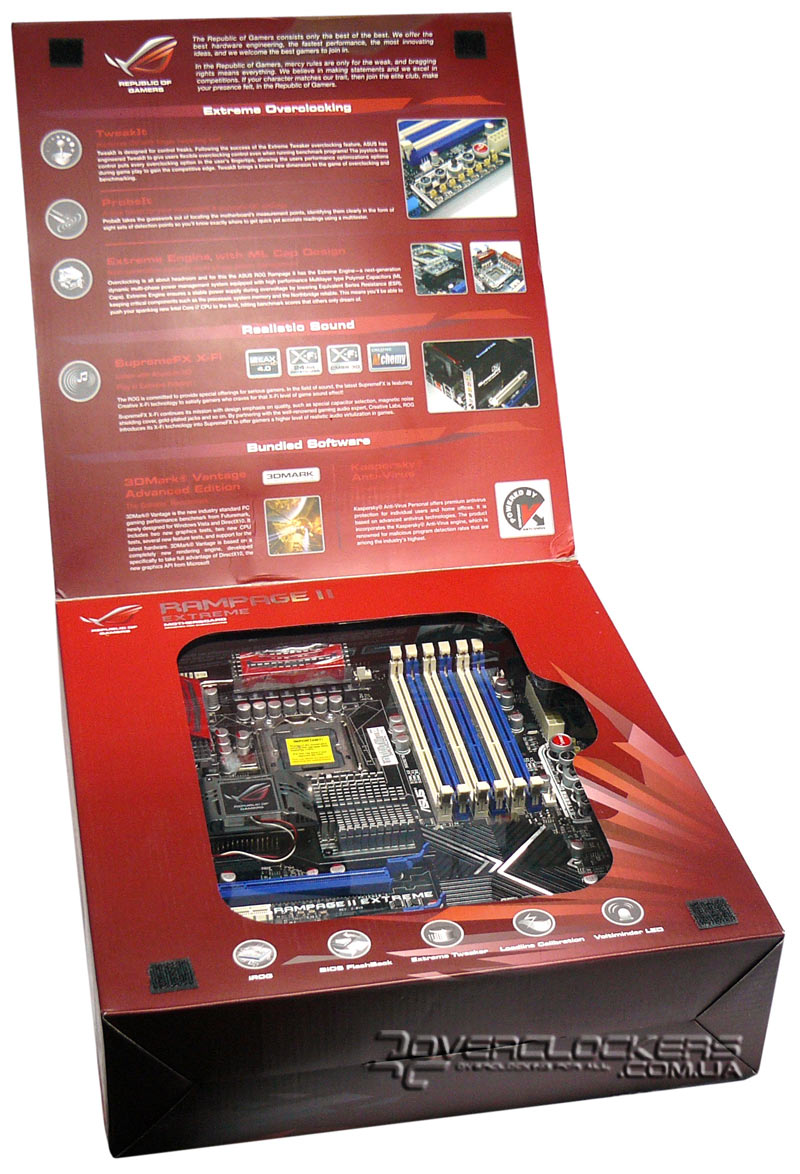

Как и у всех плат серии ROG упаковка Rampage II Extreme имеет откидывающуюся крышку с информацией о продукте, под которой скрывается окошко, через которое можно увидеть материнскую плату.

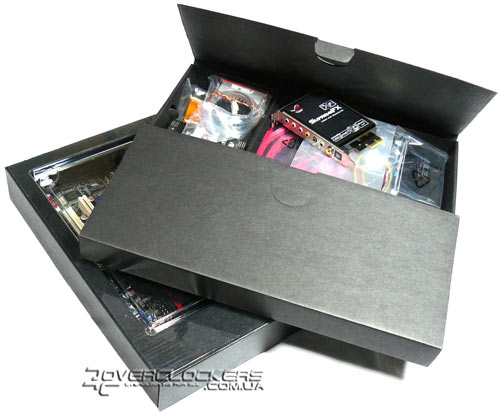

Комплект поставки разделен по двум коробкам: в одной находится плата, во второй — аксессуары к ней.

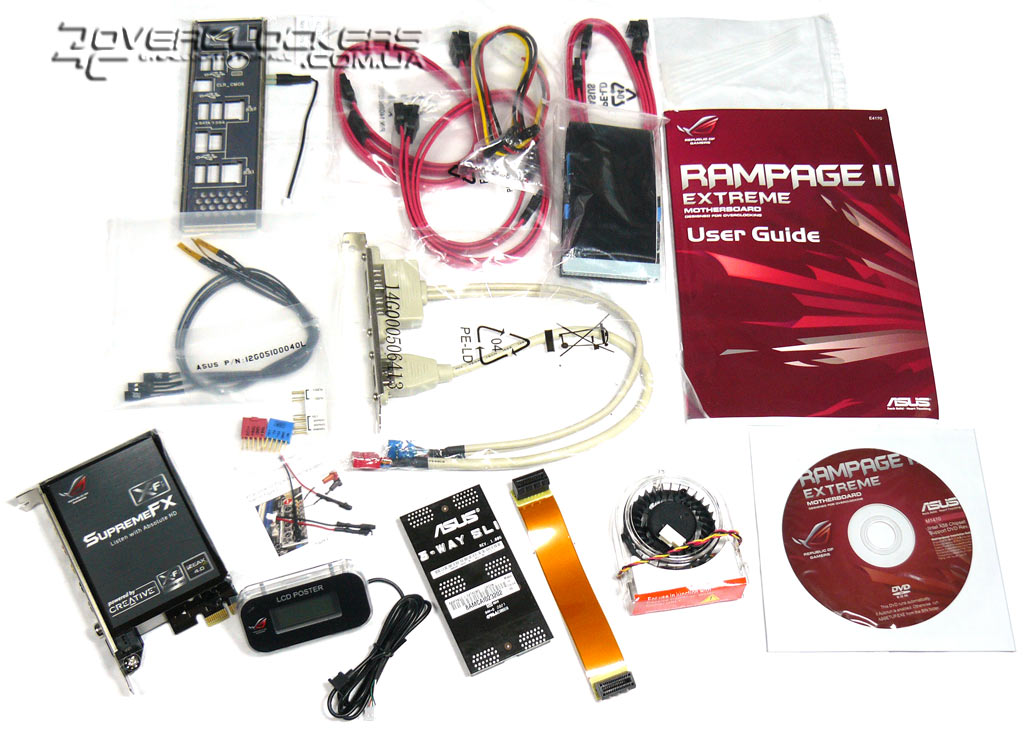

В коробке можно обнаружить следующее:
- Инструкцию;
- Диск с драйверами и ПО;
- Шесть кабелей SATA;
- Один переходник питания на два SATA-устройства;
- Один кабель IDE;
- Брикет с двумя USB и одним FireWire-портом;
- Три выносных термосенсора;
- Гибкий SLI-мостик;
- Мостик для 3-Way SLI;
- Два переходника для подключения мультиметра;
- Набор коннекторов ASUS Q-Connector;
- Вентилятор;
- LCD-Poster;
- Звуковая карта SupremeFX X-Fi
- Задняя планка I/O с подсветкой.
Как видите, комплект не маленький, но и плата самая дорогая на рынке среди решений на базе Intel X58 Express. Пусть не удивляет наличие SLI-мостиков в комплекте — Rampage II Extreme поддерживает помимо технологии CrossFire еще и SLI «программным» методом.

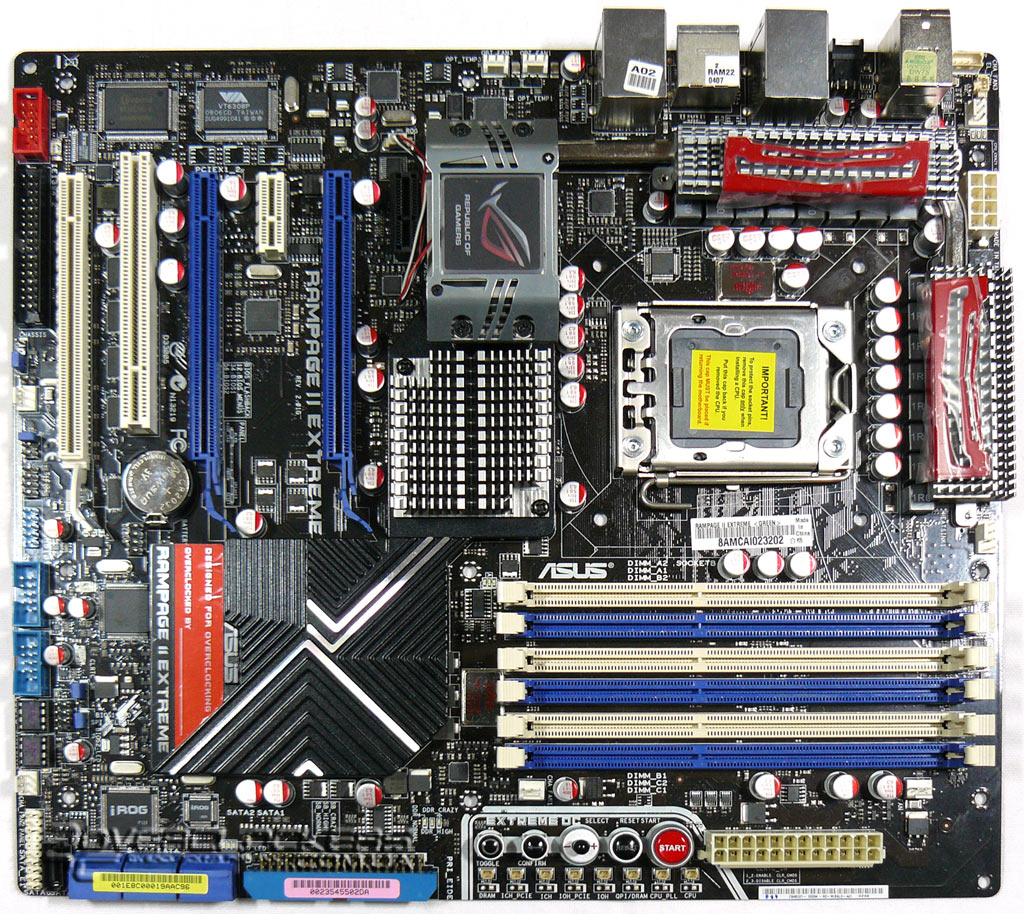

Плата выполнена на текстолите фирменного черного цвета и по размерам чуть шире стандартных ATX-решений. Оформление Rampage II Extreme сделано в одном стиле, в отличие от недавних высокоуровневых продуктов компании, в которых соседствовали радиаторы различных «цветов и красок».

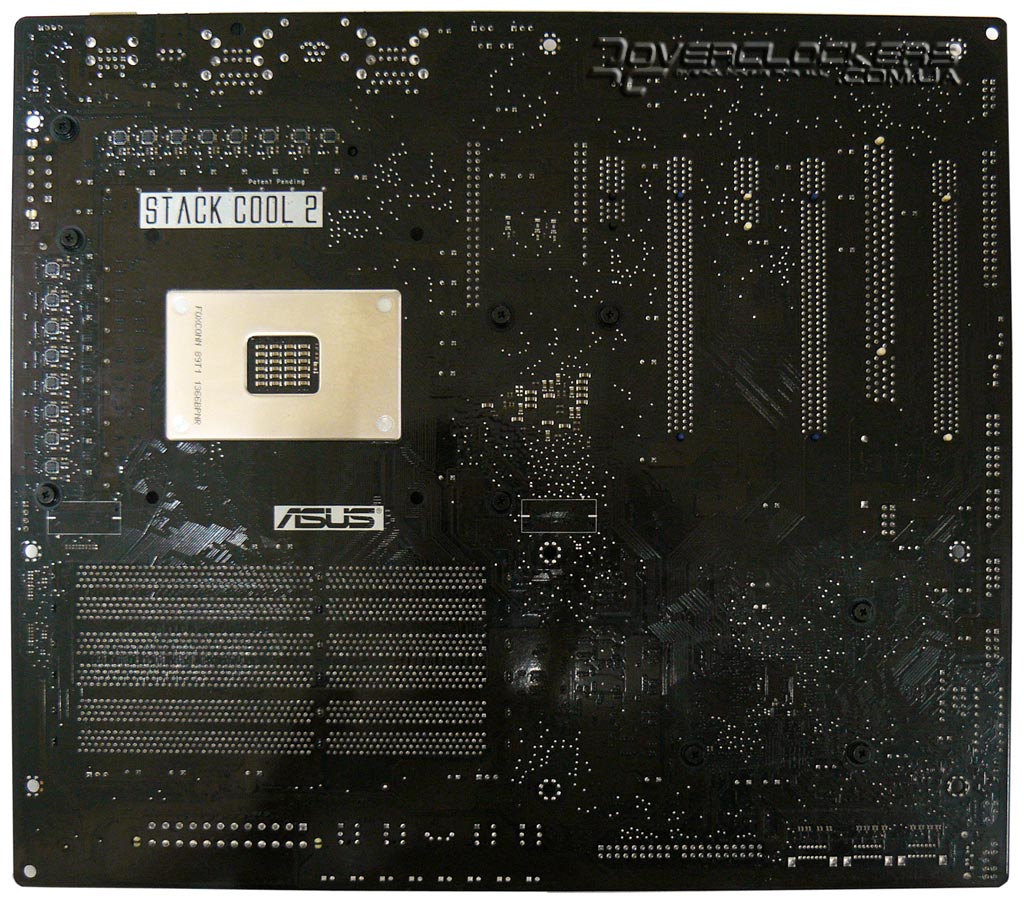

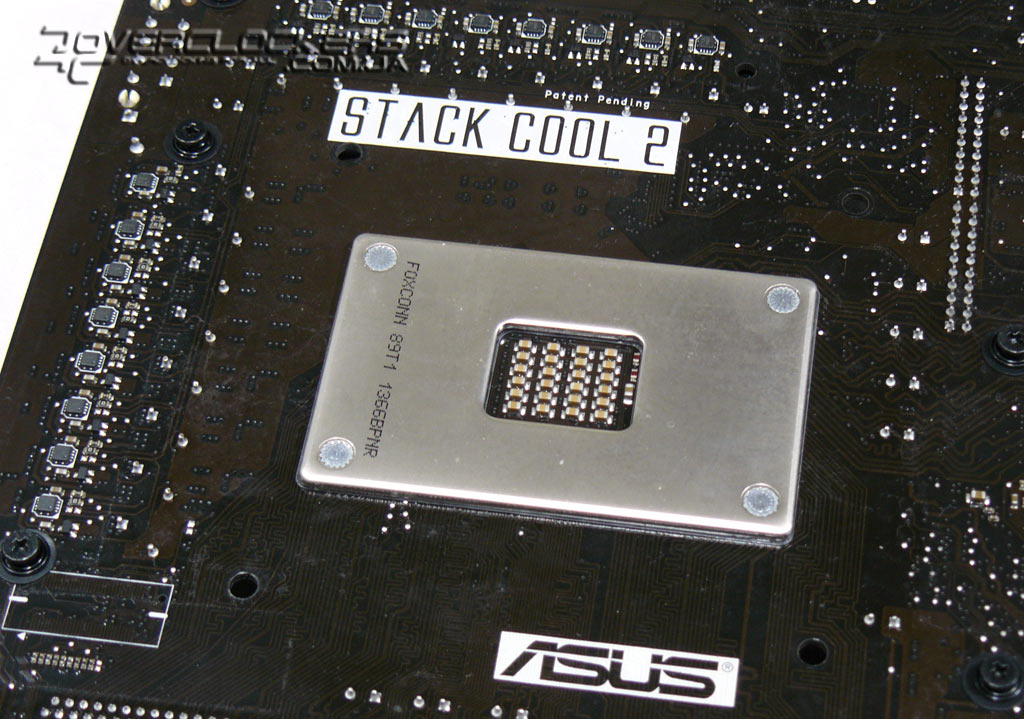

На обратной стороне платы прикручена та самая усилительная пластина, о которой мы упоминали в описании Socket 1366. Тут же расположена часть элементов от подсистемы питания процессора, которые позволяют снять тепловую нагрузку с лицевой стороны платы.

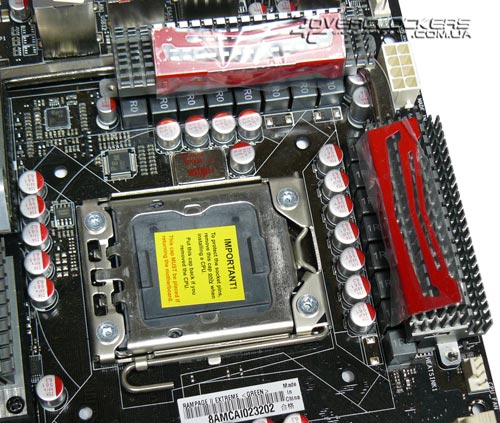

Подсистема питания процессора построена по 16-фазной схеме с использованием дросселей в броневых сердечниках и конденсаторов с твердым электролитом. Первое позволяет избавиться от высокочастотного писка катушек под нагрузкой системы, второе скажется на длительности эксплуатации изделия в жестких условиях. Такие же элементы установлены во всех цепях питания платы. Для питания памяти предусмотрено три фазы, силовые транзисторы которых расположены возле южного моста. Они охлаждаются общим радиатором для микросхем чипсета, объединенным посредством тепловой трубки с системой охлаждения силовых элементов питания процессора. При необходимости можно установить комплектный вентилятор на один из радиаторов MOSFET.

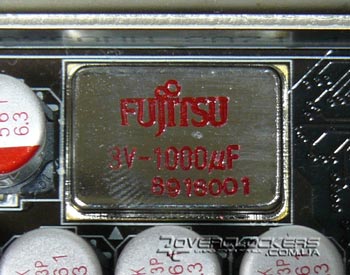

Кроме того, в подсистеме питания процессора и памяти также используются высококачественные конденсаторы производства Fujitsu емкостью 1000 мкФ, рассчитанные на напряжение 3 В.

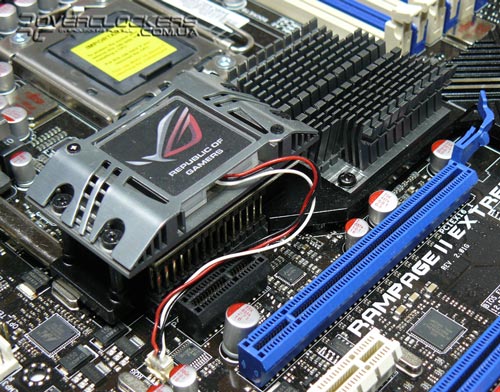

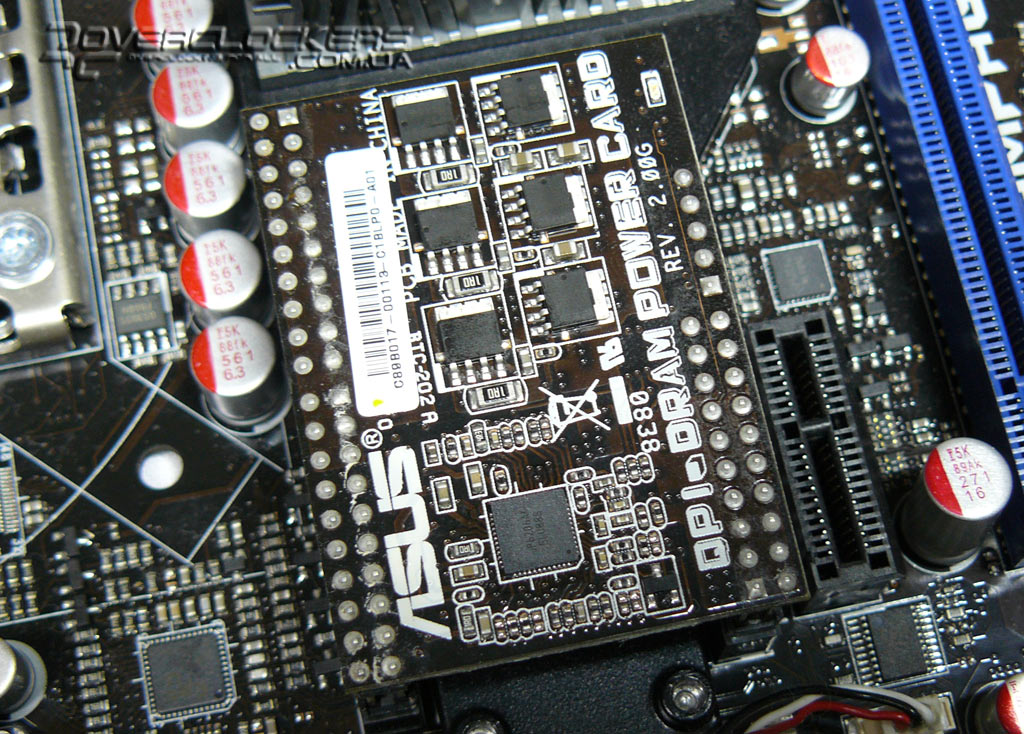

Возле северного моста расположен модуль VTT CPU Power Card, отвечающий за питание контроллера памяти и шины QPI (часть северного моста в процессоре, которая называется Uncore, но у плат ASUS в BIOS Setup за это отвечает параметр QPI/DRAM).
Модуль представляет собой небольшую платку с отдельным трехфазным контроллером питания. Для охлаждения элементов установлен небольшой радиатор с логотипом серии Republic of Gamers и с синей подсветкой, которую без проблем можно отключить.

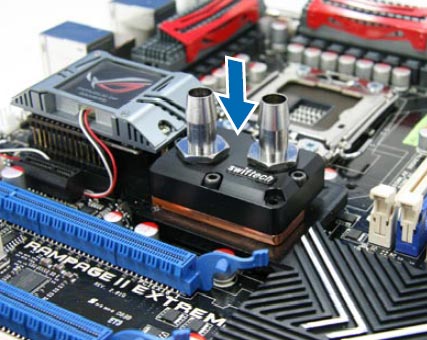

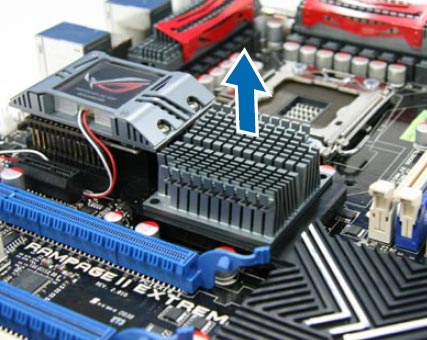

Радиатор над северным мостом является съемным и вместо него можно установить совместимый с ASUS Rampage II Extreme водоблок — пока это лишь MCW-NBMAX от Swiftech.

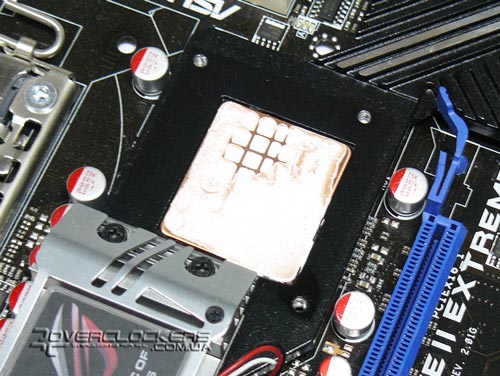

Передача тепла от чипсета радиатору происходит через медную вставку, но судя по отпечатку на термопасте, прижим с одной стороны оставляет желать лучшего, так что, при установке водоблока придется следить за качеством монтажа.

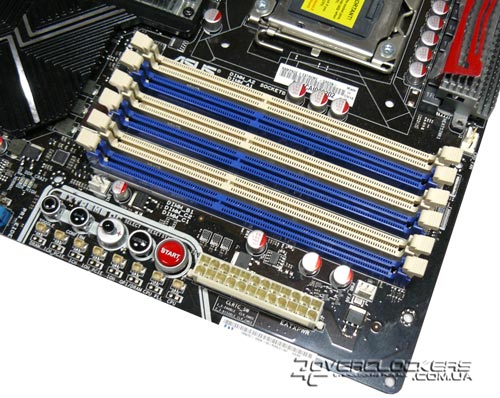

В связи с использованием трехканального контроллера памяти в Core i7, материнские платы для этих процессоров будут оснащаться шестью, четырьмя или тремя слотами DIMM. На рассматриваемой плате установлено шесть разъемов, а максимальный объем памяти DDR3-800/1066/1333/1600 может достигать 12 ГБ. Можно использовать и два модуля — тогда будет функционировать лишь двухканальный режим, но после покупки ASUS Rampage II Extreme желательно обновить BIOS платы, так как с первой версией микрокода (достаточно часто продолжительное время на рынке присутствуют продукты со старой версией BIOS) наблюдаются проблемы с совместимостью с некоторыми комплектами памяти. Например, может теряться объем одной планки, как бы ни вставлялись модули в плату.

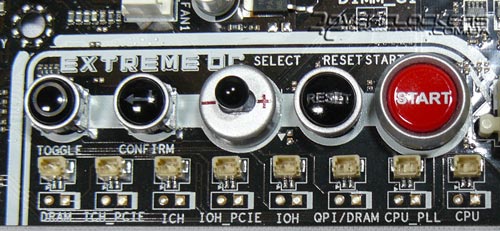

Рядом с разъемами DIMM расположены органы управления разгоном платы и кнопки включения/отключения и сброса системы.

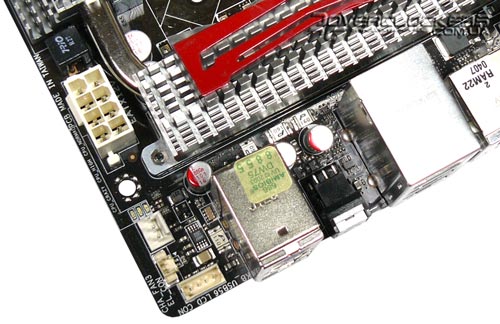

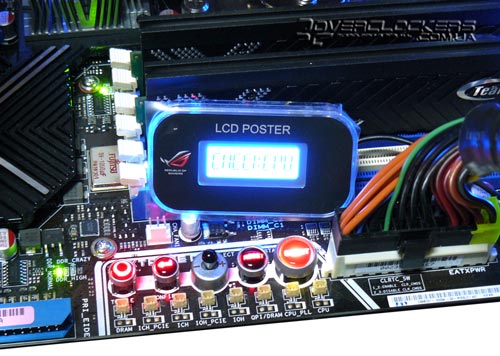

Для удобства разгона необходимо подключить LCD-Poster к разъему возле задней панели, после чего будет возможность наблюдать за своими действиями на ЖК-экране.
Возле задней панели также есть разъем для подключения подсветки задней планки.

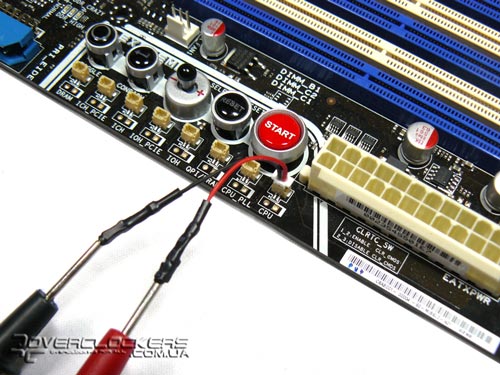

Пожалуй, одна из значимых «фишек» платы заключается в возможности снять показатели напряжений на основных компонентах системы при помощи обычного мультиметра, для чего выведены контакты возле органов управления разгоном. Тут же есть небольшие разъемы, куда можно подключить пару комплектных переходников для вольтметра.

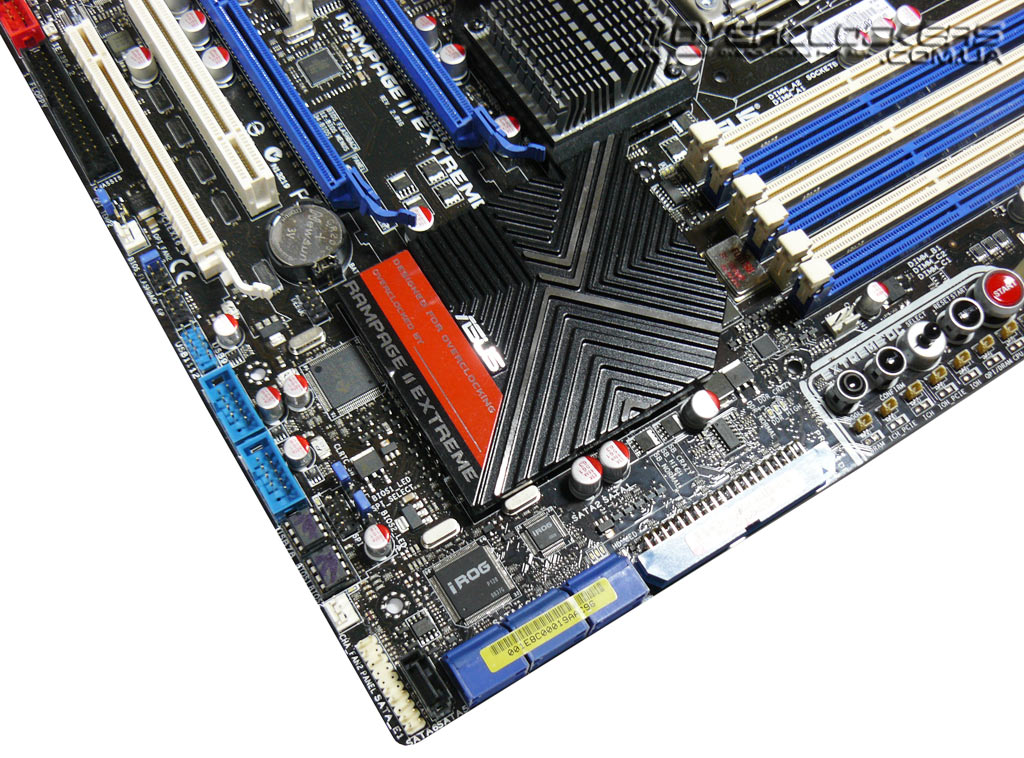

В связи с возможностью установки трех видеокарт все разъемы для подключения периферии расположены по краям платы. Шесть разъемов SATA (ICH10R), и разъем IDE развернуты на 90°. Единственный канал параллельного интерфейса реализован за счет внешнего контроллера JMicron 363, который дополнительно поддерживает два канала SATA, разъем одного из которых установлен рядом с остальными, а второй канал выведен на заднюю панель в виде eSATA.

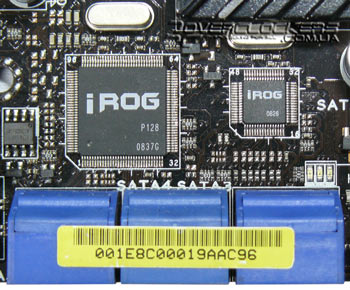

Рядом с ними распаяны чипы iROG, которые расширяют возможности системы при разгоне, контроле напряжений, управлении светодиодной индикацией состояния платы, среди которых уровень подаваемого напряжения на процессор, память и чипсет.

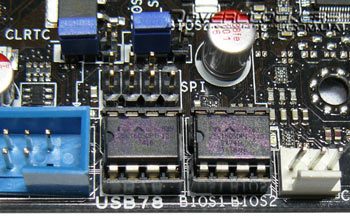

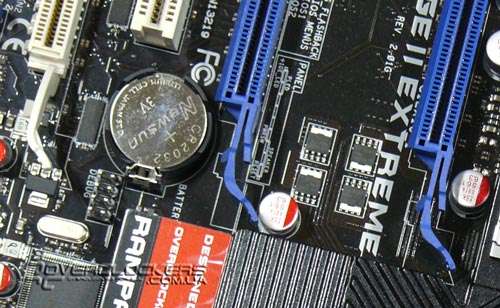

С нижнего края платы возле гребенок USB расположены две микросхемы BIOS и джампер Clear CMOS.

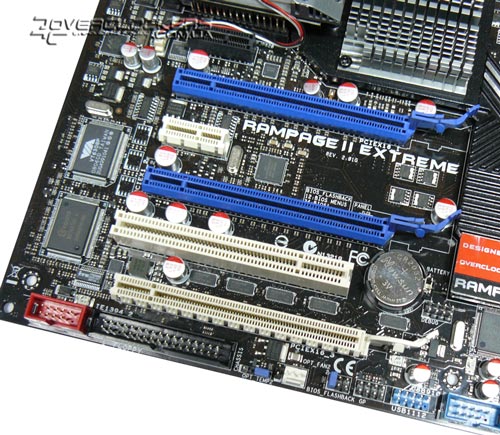

Для расширения функциональности дополнительно к трем разъемам PCI-E x16 на плате присутствуют один слот PCI, два PCI-E x1, один из которых отведен под звуковую карту SupremeFX X-Fi.
Графические интерфейсы способны работать в режиме «16+16+1» при установке двух видеокарт и «16+8+8» — при установки трех. Синие слоты снабжены удобными защелками, чего не скажешь о старых моделях материнских плат серии ROG, да и не только этой.

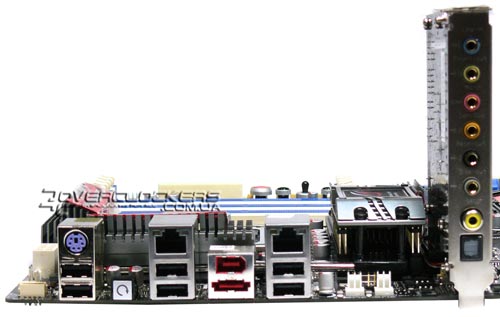

Задняя панель выглядит немного пустовато: один PS/2 для клавиатуры, шесть портов USB (еще шесть в виде гребенки на плате), по одному eSATA и FireWire и два RJ45, реализованных за счет двух гигабитных контроллеров Marvell 88E8056. Есть кнопка сброса настроек BIOS.
Звуковая подсистема выполнена на базе HDA-кодека ADI AD2000B и поддерживает технологии Creative EAX Advanced HD 4.0, X-Fi Crystalizer, X-Fi CMSS-3D.
