Помимо памяти в активе компании есть системы охлаждения, корпуса, блоки питания, SSD-накопители и даже мультимедийные устройства. Но, несмотря на такое разнообразие продукции, именно модули ОЗУ завоевали популярность марке Corsair среди энтузиастов, особенно серия Dominator.
Но до нее компания выпускала немало интересных решений. К примеру, когда частотный потенциал первого стандарта DDR был исчерпан, и необходимо было как-то бороться за кошельки пользователей, Corsair представила Pro-серию, модули которой оснащались крупными радиаторами и светодиодными индикаторами загрузки оперативной памяти. Следующим шагом был выпуск комплектов Xpert c алфавитно-цифровым LED-дисплем, на котором отображалась частота памяти, напряжение питания и даже температура микросхем!
С переходом к стандарту DDR2 использование «светомузыки» потеряло актуальность и для достижения частот свыше 1000 МГц потребовались напряжения, значительно превышающие стандартные 1,8 В. В таком режиме работы микросхемы памяти сильно грелись и для отвода тепла некоторые производители стали прибегать чуть ли не к монструозным системам охлаждения. Для увеличения эффективности СО инженеры Corsair решили охлаждать не только чипы, но и сами печатные платы, оснастив их небольшими радиаторами. Последние касались медного слоя с края планок увеличенной высоты, лишенного лакового покрытия.
Такая система охлаждения была названа DHX (Dual-path Heat eXchange) и первые комплекты памяти Dominator, оснащенные ею, оценивались чуть ли не во весь системный блок.
Также стоить вспомнить, что именно компания Corsair совместно с NVIDIA разработала технологию Enhanced Performance Profiles (EPP), представляющую собой расширение к SPD и позволяющую быстро настроить оверклокерские модули памяти на максимальное быстродействие. Достаточно было выбрать в BIOS Setup материнской платы профиль EPP, чтобы все необходимые настройки, включая тайминги, частоту и напряжение питания, были выставлены автоматически. В обычном SPD прописаны лишь стандартные параметры, отвечающие требованиям JEDEC. Некоторые модули содержали несколько профилей EPP, один из которых, например, отвечал за режим с максимальной частотой, а другой — за режим с минимальными таймингами.
Со временем индустрия перешла к DDR3, частоты свыше 2000 МГц стали нормой, как и незначительный нагрев микросхем памяти этого стандарта. Система DHX обновилась, радиатор стал общим для чипов памяти и самой PCB. «Гребешок», который ранее только мешал, теперь может быть снят или заменен на большего размера, или даже на водоблок с элементом Пельтье, охлаждающий все модули сразу.
Серия Dominator разделилась на две линейки: обычную, частотой до 1600 МГц и более скоростную GT, отличающуюся от всех остальных красным гребешком. Модули Dominator GT имеют высокий потенциал, способный полностью раскрыть возможности оверклокерской системы, в то время, как стандартные представители этой серии ведут себя поскромнее.
Но не «доминаторами» едиными представлен модельный ряд компании. К почтенного возраста серии XMS (хотя уже и под номером три) добавилась анонсированная недавно линейка Vengeance с эффектным внешним видом, неплохими характеристиками и приятной ценой. Их потенциал проверить пока не представляется возможным, но с комплектами Dominator и XMS в этом плане дела обстоят куда лучше. И, как вы догадались, именно им будет посвящена остальная часть нашего материала.
Corsair CMT4GX3M2A2133C9 (Dominator GT, 2x2GB, PC3-17000, CL9-10-9-24)
Двухканальный комплект памяти Corsair CMT4GX3M2A2133C9 из серии Dominator GT поставляется в довольно-таки крупном блистере, который кроме самих модулей содержит кулер для их охлаждения.
Каждый компонент этого набора упакован в собственную коробку, выполненную в красно-черной гамме под стиль модулей.
Для экономии места кулер Airflow 2 GTL (CMXAF2 GTL) поставляется в разобранном виде и перед установкой на модули его необходимо будет собрать.
Состоит он из алюминиевой рамки, пары стоек и двух 60-мм вентиляторов с общим трехконтактным разъемом для подключения к материнской плате. В большинстве случаев он вряд ли нужен и без надобности устанавливать его не следует, так как лишний источник шума мало кому понравится. Кроме того, при использовании габаритных процессорных кулеров он может попросту не поместиться.
Тем более, что сами модули памяти довольно-таки высокие и некоторые производители процессорных систем охлаждения рекомендуют снимать гребешки для большей совместимости с их продукцией.
Снять их проблем не составит — достаточно открутить три болтика. За температурный режим памяти без них можно будет не беспокоиться, так как основные пластины-радиаторы из анодированного алюминия имеют достаточно большую площадь теплоотдачи. А вот гребешки вместо электрохимической обработки покрыты обычной эмалью, что может немного сказаться на охлаждающей способности. Но вряд ли влияние будет значительным, а с красным элементом черная память Dominator GT выглядит очень эффектно.
В качестве PCB используются оригинальные платы Corsair с увеличенной высотой, на краю которых расположен слой фольги, контактирующий с радиатором и передающий ему тепло от модулей.
С одной стороны планок есть маленький разъем, к которому можно подключить панель AirFlow Pro, устанавливаемую на охладитель. Эта панель со светодиодной индикацией позволяет следить за активностью обращения к памяти и температурой шести модулей.
От внешнего вида теперь перейдем к характеристикам CMT4GX3M2A2133C9. На каждой планке указано название набора памяти, объем одного модуля и общий, частота, основные тайминги и рабочее напряжение. В данном случае, перед нами 2133-мегагерцовый комплект, объемом четыре гигабайта, рассчитанный на задержки 9-10-9-24 при рабочем напряжении 1,65 В.
То же самое прописано и в SPD модулей.
Без активации профилей XMP, которых, кстати, два (второй рассчитан низкую частоту и агрессивные задержки), память будет функционировать на частоте 1333 МГц с таймингами 9-9-9-24.
При выборе заявленных характеристик в автоматическом режиме на платформе Intel LGA1156, плата произведет разгон системы путем поднятия базовой частоты и снижения коэффициента умножения процессора, держа его частоту в пределах номинала. Для младших четырехядерников Core i5 разгон будет значительным, так как они обладают максимальным множителем для памяти, равным лишь x10. С Sandy Bridge все намного проще — достаточно выбрать нужный коэффициент умножения для памяти, остальные узлы будут работать на своих частотах. Для платформы AMD, к сожалению, достигнуть даже 2000 МГц будет тяжело.
Теперь перейдем к более простому комплекту серии Dominator.
Corsair CMP4GX3M2A1600C8 (Dominator, 2x2GB, PC3-12800, CL8-8-8-24)
Память CMP4GX3M2A1600C8 укомплектована в такую же небольшую коробочку, как и предыдущий набор, но вместо агрессивного красного цвета используется более спокойный и сдержанный фиолетовый. Охладителя CMXAF2 GTL данный комплект лишен.

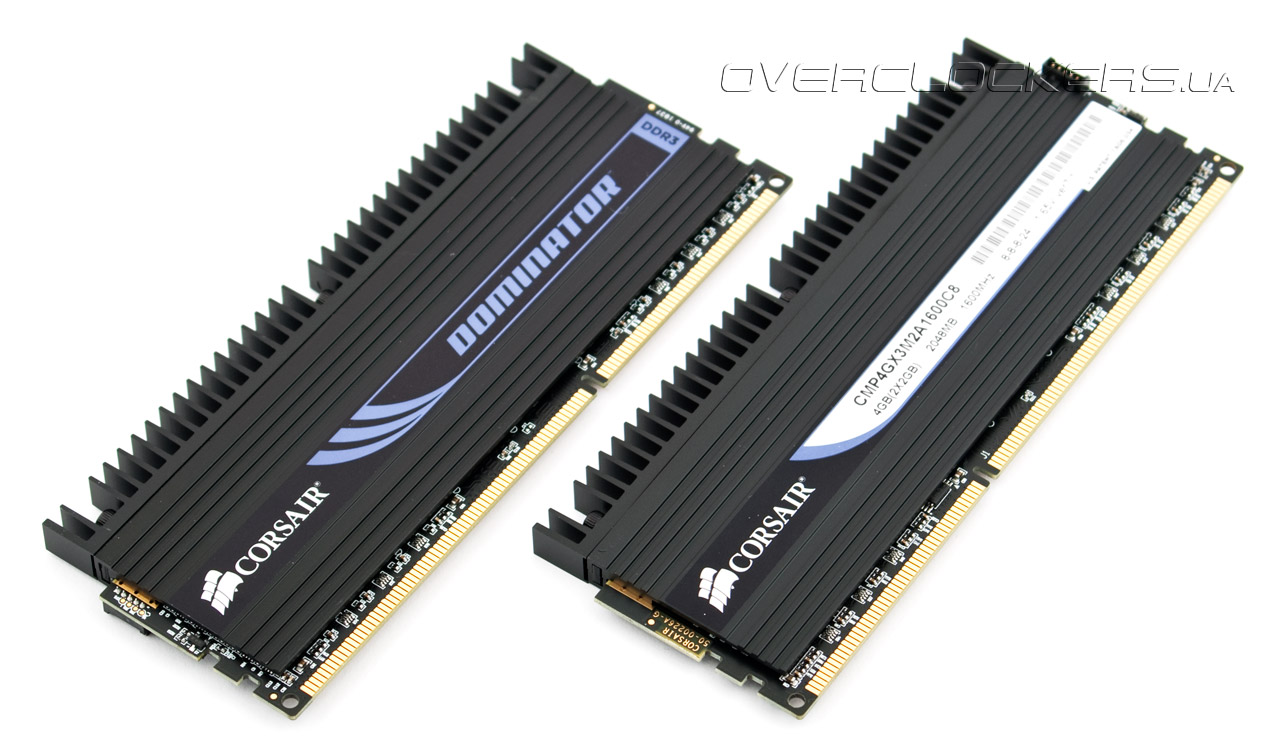

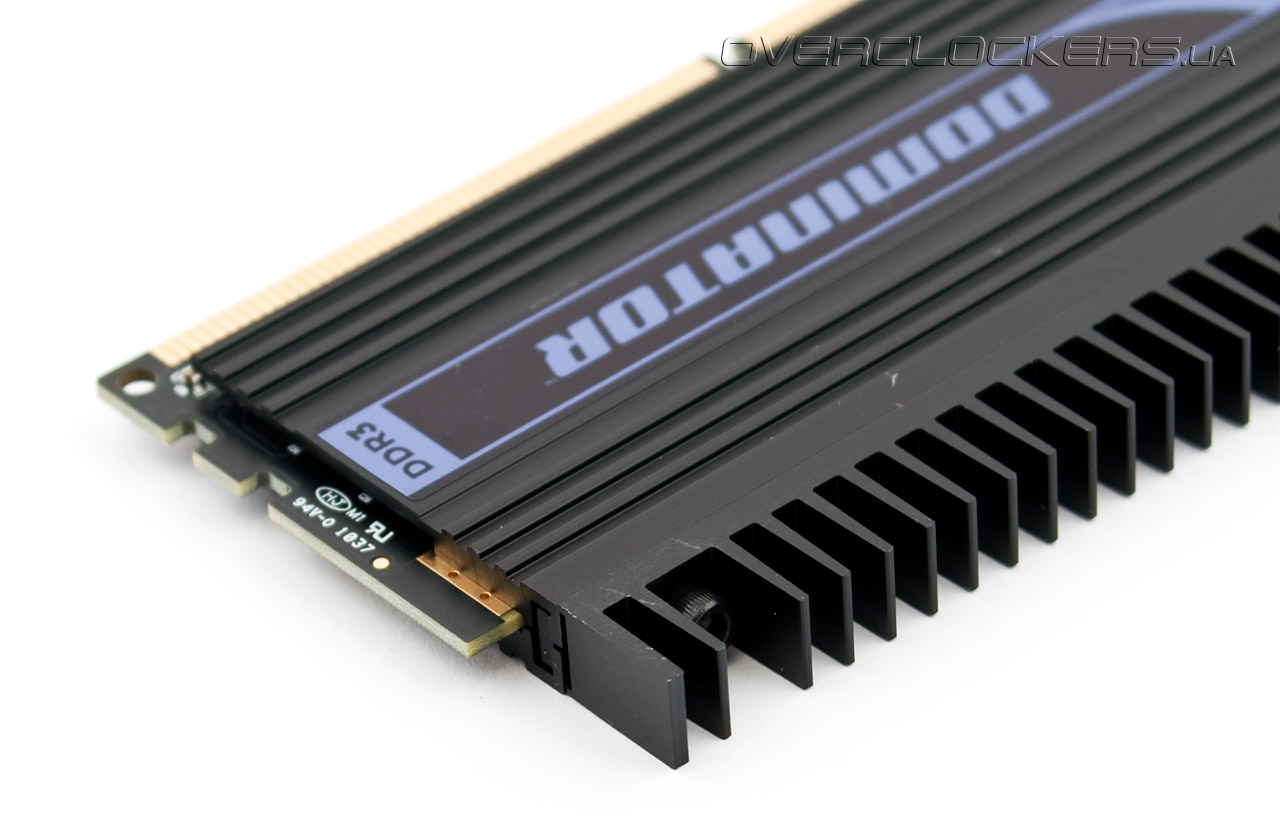

Дизайн модулей нисколько не изменился: все та же система охлаждения DHX+ и черный текстолит.
Форма и цвет радиатора также остались прежними, но гребешок теперь анодирован, а не покрыт краской, что можно записать в плюсы планок.

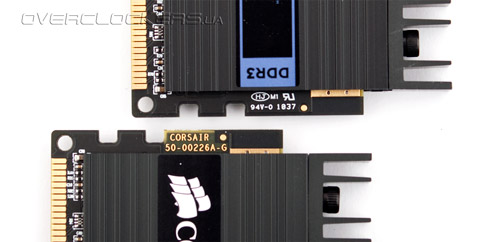

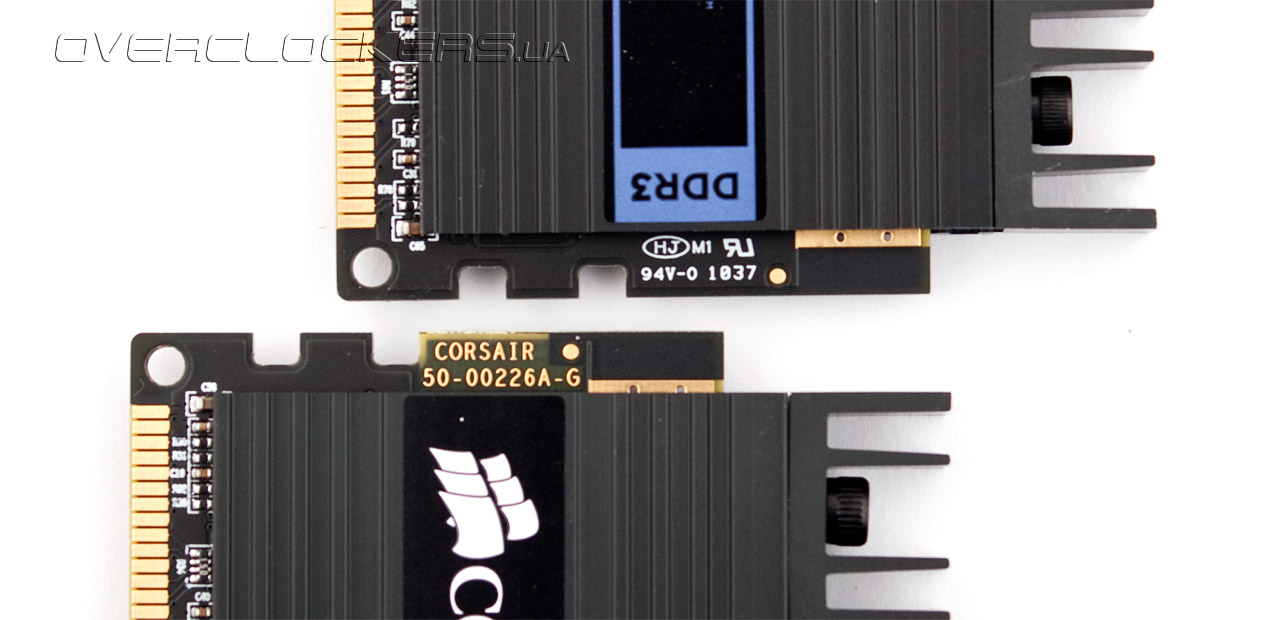

PCB аналогична используемой в памяти Dominator GT и отличается лишь одной цифрой. Есть разъем для подключения фирменной панели AirFlow Pro. Только теперь придется приобретать отдельно кулер CMXAF2 GTL, иначе панель некуда будет устанавливать.

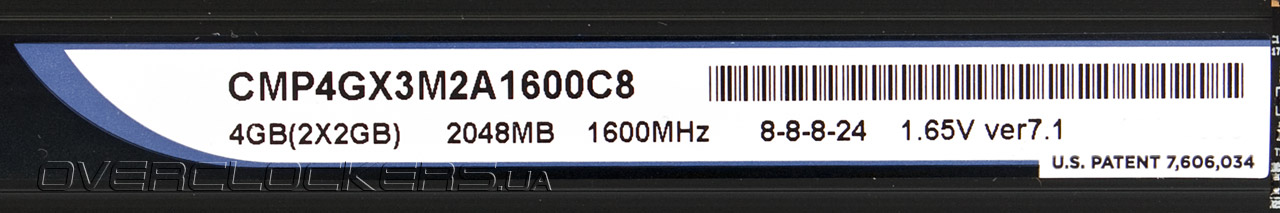

В целом Corsair CMP4GX3M2A1600C8 является обычным представителем этой серии, без какой-либо изюминки. Да и нужна ли она там? По характеристикам комплект вполне неплох и подходит для подавляющего большинства систем: общий объем 4 ГБ, рабочая частота 1600 МГц при таймингах 8-8-8-24 и напряжении 1,65 В.

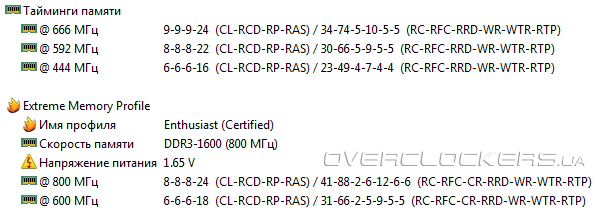

В SPD прошиты стандартные значения частот и задержек и два профиля XMP.
Первый отвечает за номинальные настройки, а второй позволяет использовать память при низких таймингах вида 6-6-6-18.
Corsair CMX4GX3M2A1600C9 (XMS, 2x2GB, PC3-12800, CL9-9-9-27)
И последний комплект в обзоре относится к серии XMS. Поставляются модули все в той же коробочке фиолетового цвета.

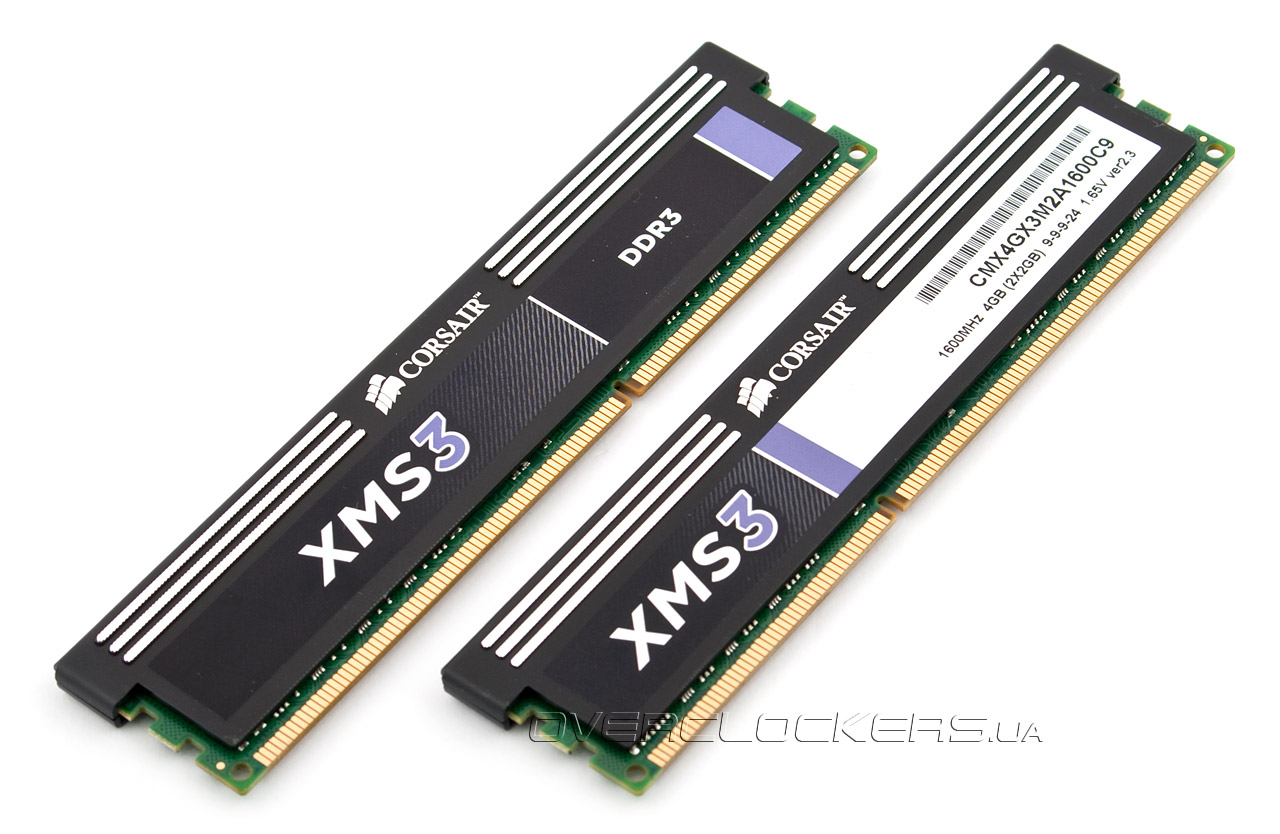

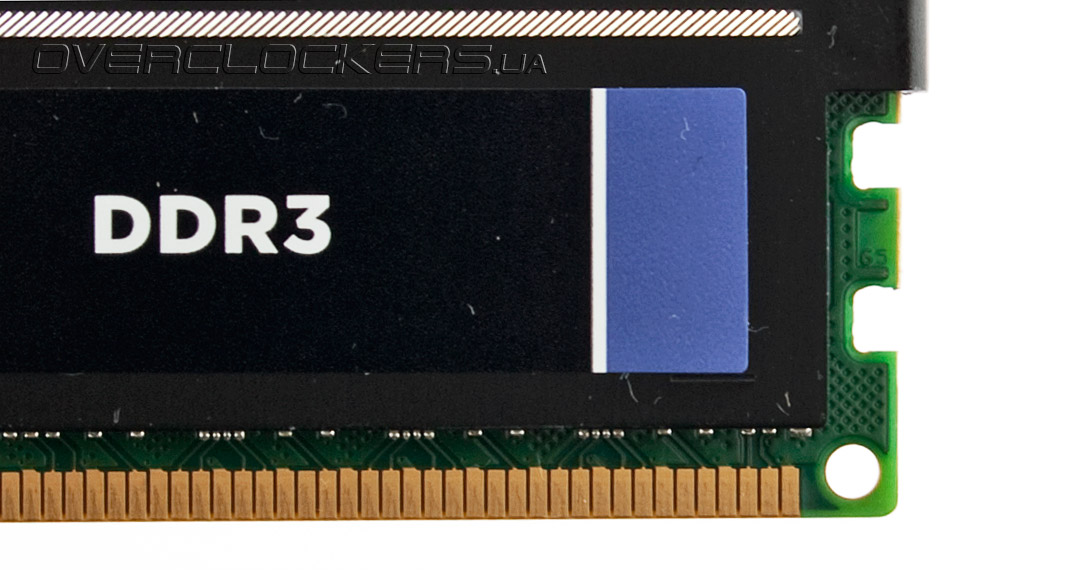

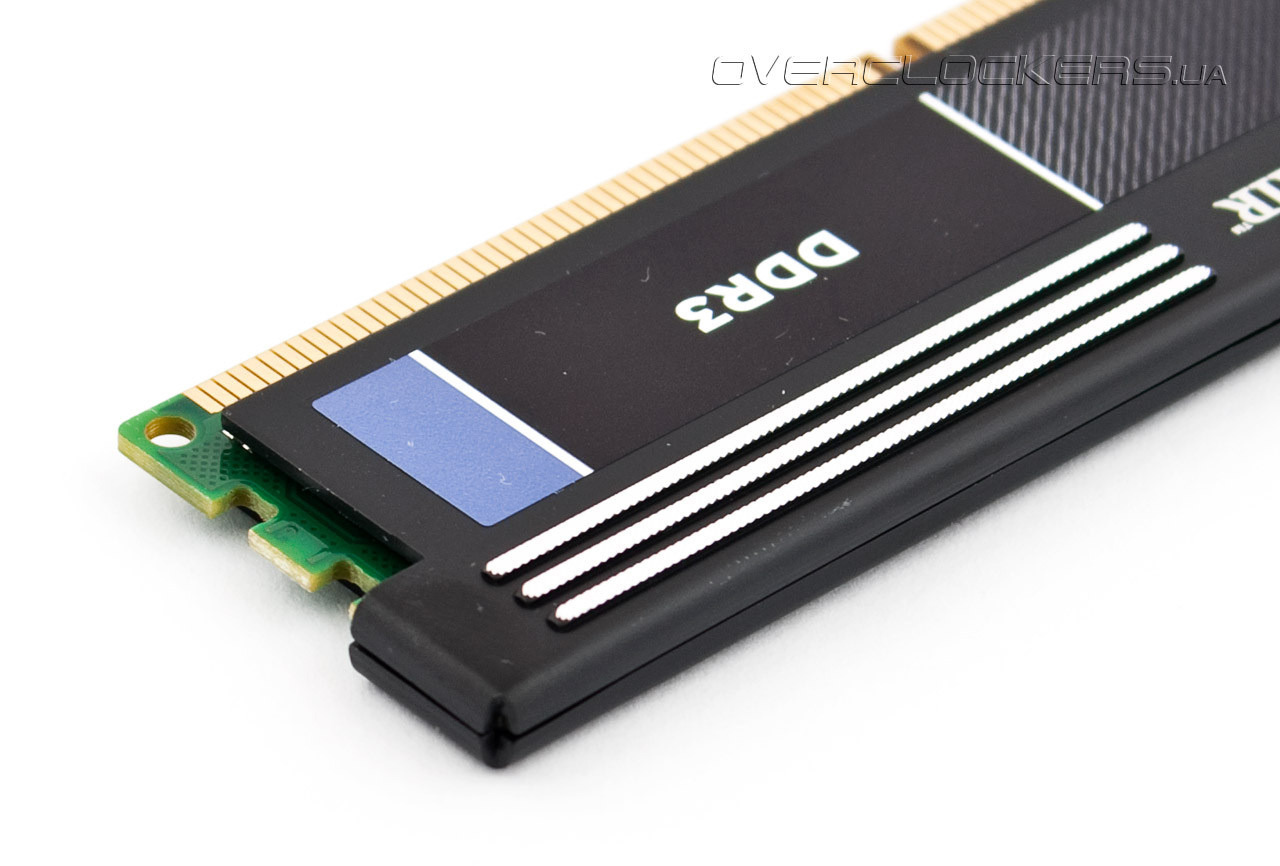

Внешне модули Corsair CMX4GX3M2A1600C9 имеют классический вид. Лишь насечка на радиаторах хоть как-то выделяет их на фоне аналогичной продукции конкурентов.
Половинки анодированных крышек-радиаторов сверху полностью накрывают планки памяти. Небольшая высота модулей позволит их использовать с любыми системами охлаждения процессора, в то время как решения Dominator требуют тщательного подбора комплектующих.
Кроме обычного радиатора в модулях серии XMS используется шестислойная печатная плата, в какой-то степени снижающая разгонный потенциал памяти по сравнению с восьмислойной PCB. Но для более доступного продукта это не так критично.

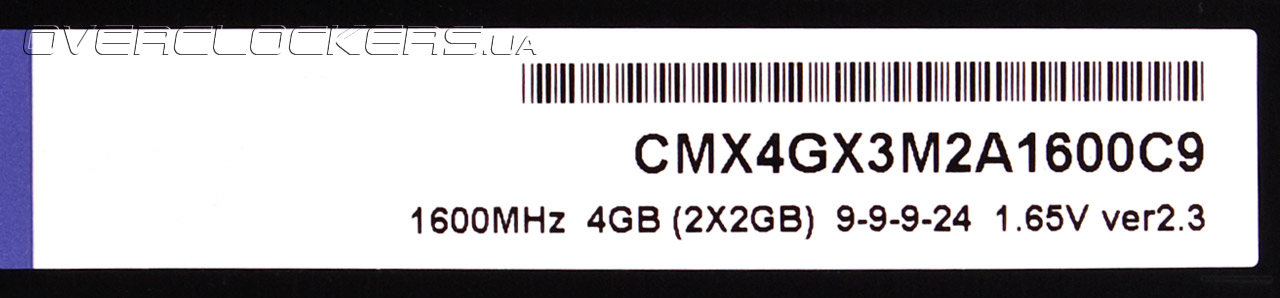

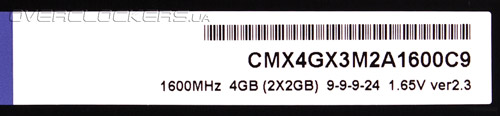

По характеристикам CMX4GX3M2A1600C9 похож на предыдущий комплект, но с менее агрессивными таймингами 9-9-9-24. Для частоты порядка 1600 МГц все предпочтительней память с CAS Latency, равным 8, что легко исправить при помощи более тонкой настройки в BIOS Setup материнской платы.

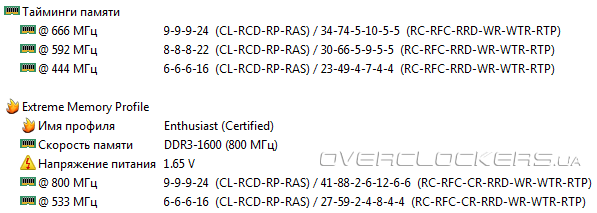

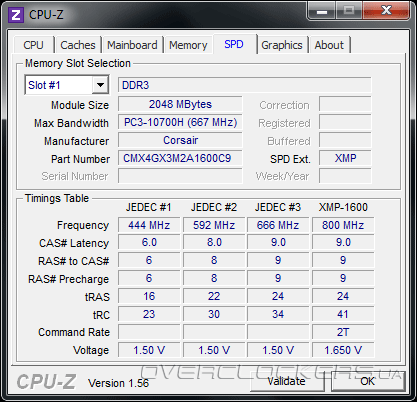

Как и во всех комплектах этого тестирования в SPD планок прошито два профиля XMP: один для высокой частоты и второй для низких таймингов.
Это позволит, например, при использовании недорогих процессоров AMD или Intel Core i5/i3, у которых память выше 1333 МГц не поддерживается, увеличить быстродействие системы за счет более низких задержек.
Если же память использовать по дефолту, то в режиме DDR3-1333 тайминги 9-9-9-24 будут слишком высоки.
Тестовая конфигурация и методика разгона
Память разгонялась на следующей конфигурации:
- процессор: Intel Xeon X3470 (2,93 ГГц);
- материнская плата: ASUS Maximus III Extreme (Intel P55 Express);
- видеокарта: ASUS EAH4890/HTDI/1GD5/A (Radeon HD 4890);
- кулер: Prolimatech Megahalems;
- жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATAII);
- блок питания: Seasonic SS-600HM (600 Вт).
Соотношение базовой частоты, множителя памяти и процессора в BIOS Setup материнской платы выставлялись следующим образом: коэффициент умножения CPU равнялся х19-x15, шины QPI — x16, памяти всегда был x12 для частоты свыше 2050 МГц и х10 до этого значения, а частота Bclk изменялась в пределах 150-205 МГц. Напряжение питания процессора равнялось 1,33 В, контроллера памяти выставлялось на уровне 1,35 В, памяти — 1,65 В. Остальные настройки BIOS не влияли на уровень разгона и оставались в значении Auto.
Разгонный потенциал выяснялся для семи наборов таймингов: 7-7-7-21, 7-8-7-21, 8-8-8-24 8-9-8-24, 9-9-9-27, 9-10-9-27 и 10-10-10-30 с Command Rate 1T. Такой набор задержек позволит полностью раскрыть возможности рассматриваемых комплектов памяти. Второстепенные задержки оставались в значении Auto, как и тайминг B2B-CAS Delay.
Результаты разгона

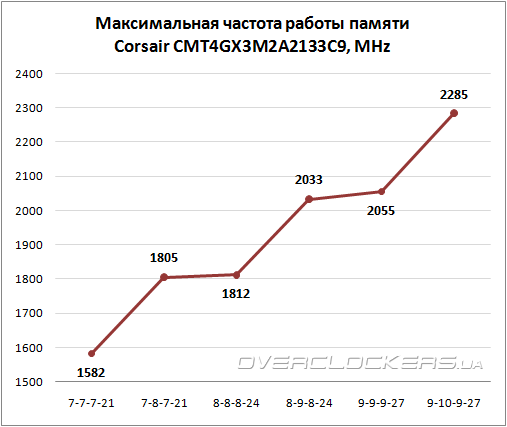

Начнем со старшего комплекта. Как уже заметили пользователи, современная память чутко реагирует на повышения тайминга tRCD, демонстрируя значительный рост частоты при разгоне. Не стал исключением набор Corsair CMT4GX3M2A2133C9, который при задержках 9-10-9-27 заработал на 2285 МГц. Установка стандартных ранее таймингов сильно сказывается на потенциале памяти, но корректировка tRCD в большую сторону позволяет выжать из модулей максимум, на что они способны при сильной нагрузке в режиме 24/7. Так, используя задержки 8-9-8-24 можно достигнуть стабильных 2033 МГц, при 7-8-7-21 память сможет функционировать на 1805 МГц. Использование более легких и кратковременных тестов, например SuperPI 32M, позволит поднять планку разгона еще на 50-100 МГц.

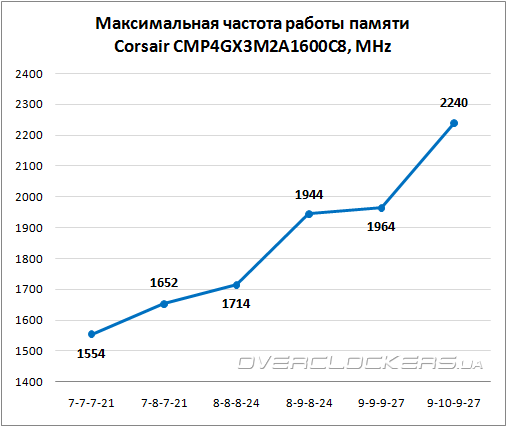

Обычный Dominator оказался намного скромнее представителя старшей серии. Но даже он смог перейти рубеж 2200 МГц при 9-10-9-27. С более низкими задержками результат менее впечатляющий, но для номинальной частоты вполне возможно установить тайминги 7-8-7-21. На 1900 МГц и чуть выше память без проблем сможет заработать с 8-9-8-24, а этого вполне достаточно для среднестатистического разгона системы.

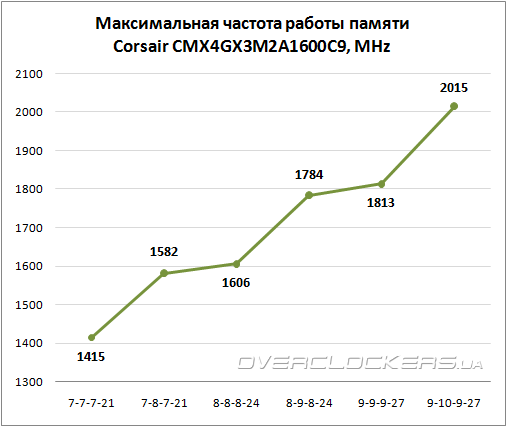

И наконец решение «бородатой» серии XMS. Обычные чипы, шестислойная PCB сказались на потенциале комплекта Corsair CMX4GX3M2A1600C9. Максимум, чего удалось достигнуть, это 2015 МГц. При агрессивных таймингах 8-8-8-24 и 8-9-8-24 удалось получить лишь 1606 и 1784 МГц соответственно. Так что если эта память будет использоваться на номинальной частоте, то можно смело снижать все задержки кроме RCD, тем самым немного повысить быстродействие системы.
Выводы
С переходом на новые чипы памяти, производителям удалось повысить частотный потенциал модулей ОЗУ и снизить их конечную стоимость. Но подобная экономия бесследно не прошла и пользователям теперь придется мириться со слабыми возможностями памяти при разгоне с агрессивными задержками. И если предполагается использовать низкие тайминги на невысокой частоте, то лучше сразу обратить свое внимание на соответствующие комплекты, благо на рынке они пока еще есть, хотя и стоят немного дороже аналогов с менее привлекательными характеритсиками. Для любителей высоких частот особо выбирать не приходиться, учитывая постепенное исчезновение из прайс-листов отечественных компаний модулей памяти на базе легендарных чипов Elpida Hyper.
Что касается рассмотренных в материале комплектов памяти, то Corsair CMT4GX3M2A2133C9 из серии Dominator GT показал отличные результаты, способные раскрыть потенциал любого процессора. Он обладает эффектным внешним видом и комплектуется системой охлаждения, благодаря которой при значительном уровне разгона за температурный режим модулей памяти можно будет не беспокоиться. Более простой «доминатор» CMP4GX3M2A1600C8 уступил топовому решению, но и стоит он в полтора раза дешевле — всего 100 долларов. Конкурентов в этой категории достаточно и при выборе можно отходить от своих личных предпочтений, так как вряд ли среди них будут действительно интересные продукты в плане разгонного потенциала. Более доступный Corsair CMX4GX3M2A1600C9 линейки XMS порадует своей скромной ценой и возможностью работать на номинальной частоте с более агрессивными таймингами, чем указаны в характеристиках комлекта.
