| Модель | ASUS F1A75-V PRO |
| Чипсет | AMD A75 (FCH) |
| Процессорный разъем | Socket FM1 |
| Процессоры | AMD APU A-Series |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2250(OC), 64 Гбайт максимум |
| Слоты PCI-E | 1x PCI Express 2.0 x16 1x PCI Express 2.0 x16@x4 2x PCI Express 2.0 x1 |
| Слоты PCI | 3 |
| Встроенное видеоядро (в процессор) | Radeon HD 6530D/Radeon HD 6550D |
| Видеоразъемы | D-Sub, DisplayPort, DVI-D, HDMI |
| Количество подключаемых вентиляторов | 4 (3x 4pin, 1x 3pin) |
| Порты PS/2 | 1 |
| Порты USB | 10x 2.0 (2 разъема на задней панели) 4х 3.0 (2 разъема на задней панели, AMD A75) 2х 3.0 (2 разъема на задней панели, ASMedia ASM1042) |
| ATA-133 | — |
| Serial ATA | 6 каналов SATA 6 Гбит/с (A75) 1 канал SATA 6 Гбит/с (ASMedia ASM1061) |
| eSATA | 1х eSATA 6 Гбит/с (ASMedia ASM1061) |
| RAID | 0, 1, 10, JBOD (A75) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Оптический |
| Встроенная сеть | Realtek RTL8111E (Gigabit Ethernet) |
| FireWire | — |
| LPT | — |
| COM | 1 (на плате) |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | MemOK!, EPU и TPU |
Как видите, инженеры ASUS постарались на славу, расширив и без того богатую функциональность системной логики AMD A75 несколькими дополнительными контроллерами. Заметим, что обилие фирменных технологий, направленных на увеличение разгонного потенциала, уступает только продуктам, относящимся к эксклюзивной серии Republic Of Gamers. Как это отразится на возможностях повышения производительности — нам еще предстоит узнать, а пока рассмотрим комплект поставки и дизайн материнской платы.
Комплект поставки
Среди системных плат ASUS для Socket FM1 участница сегодняшнего обзора занимает одну из верхних позиций, именно потому F1A75-V PRO вобрала в себя множество оригинальных решений. Плата поставляется в картонной упаковке стандартного размера, её дизайн имеет черты, характерные для текущих продуктов ASUS среднего ценового диапазона. Лицевая сторона, кроме названия модели, может поведать о применении цифрового управления в подсистеме питания DIGI+ VRM, состоящей из ШИМ-микроконтроллера нового поколения, чипа TPU (Turbo Processing Unit), отвечающего за расширенные возможности разгона и аппаратного мониторинга, и контроллера EPU (Energy Processing Unit). Последний предназначен для гибкого управления энергопотребления основных узлов системной платы, благодаря чему достигается существенная экономия электроэнергии, а также снижается нагрев компонентов.

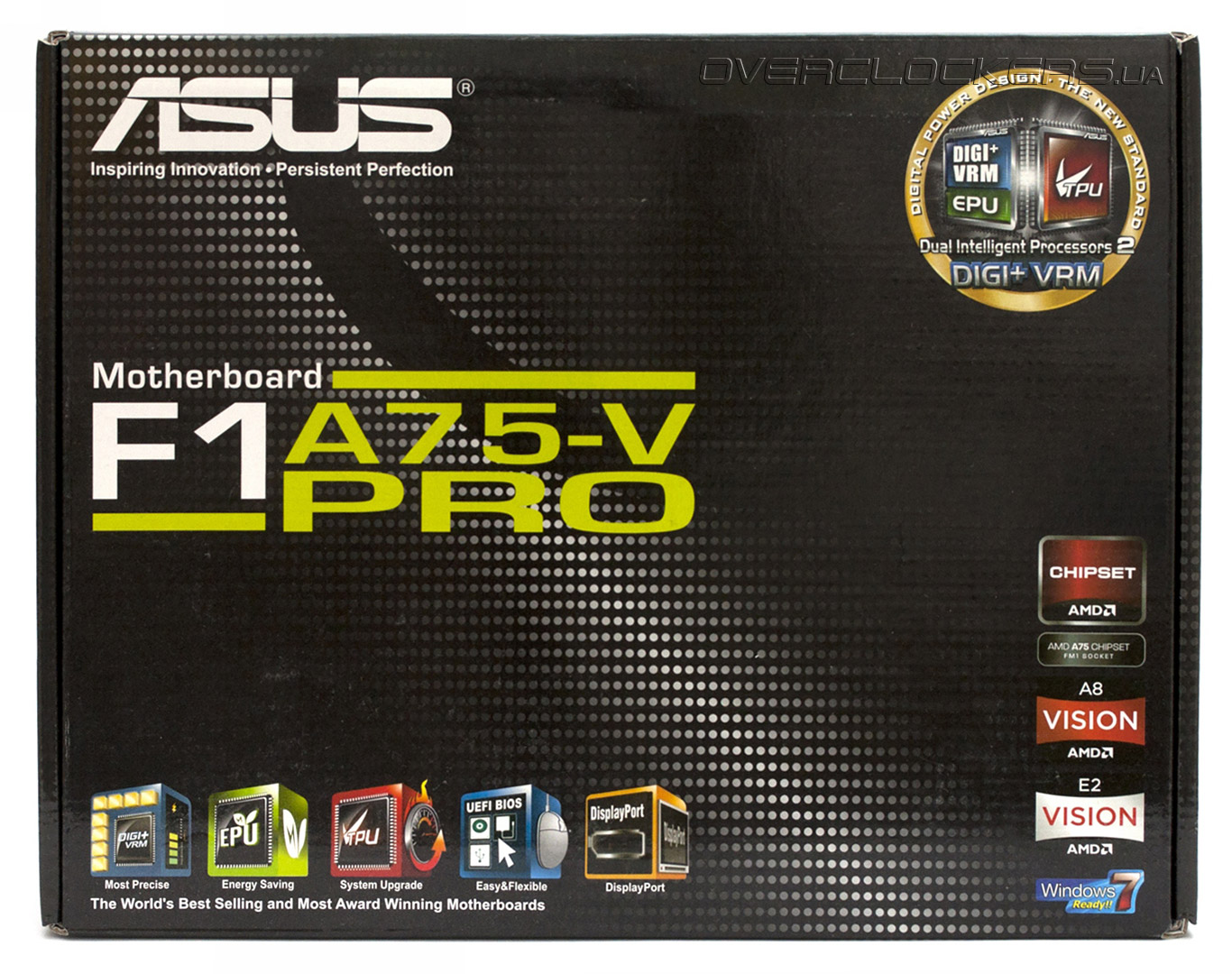

Обратная сторона упаковки, помимо краткой спецификации, раскрывает еще две ключевых особенности ASUS F1A75-V PRO — использование прошивки UEFI BIOS, имеющей полностью графический интерфейс, и поддержку аппаратно-программного комплекса AI Suite II, который позволяет осуществлять разгон из среды ОС Microsoft Windows.

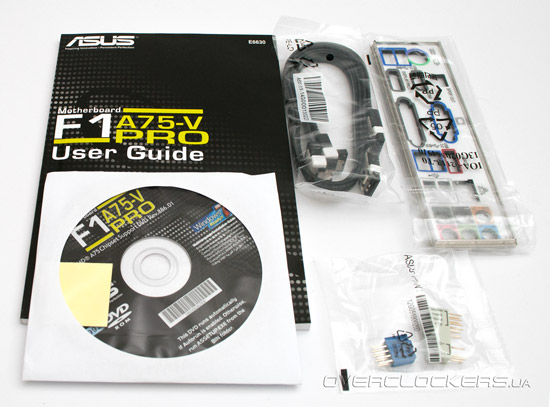

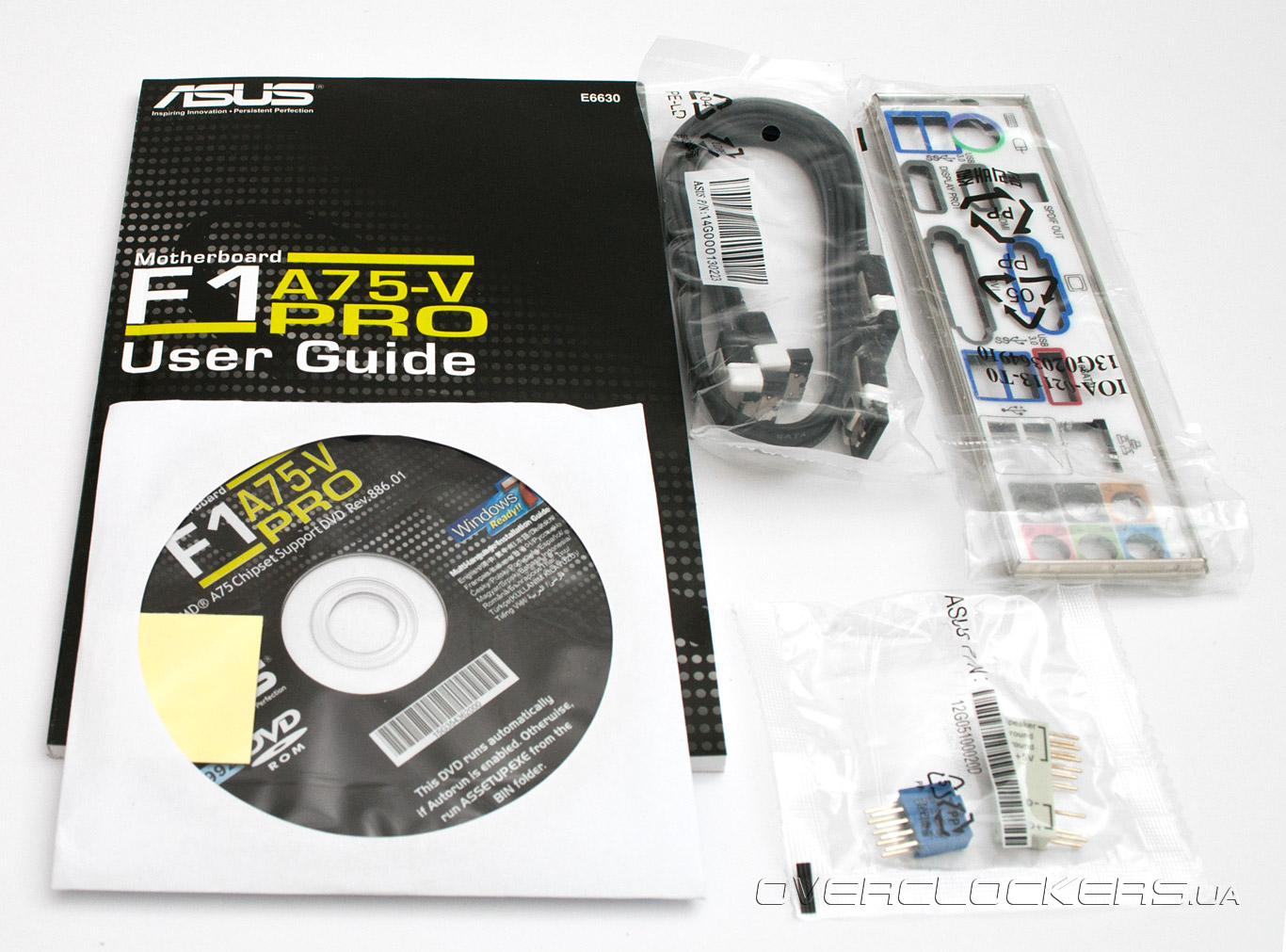

Комплект поставки ASUS F1A75-V PRO не отличается особым разнообразием, он состоит из:
- заглушки на заднюю панель I/O Shield;
- двух кабелей SATA 6 Гбит/с;
- набора коннекторов Q-Connectors;
- DVD-диска с драйверами и программным обеспечением;
- руководства пользователя.
Конечно, скромный набор аксессуаров самым положительным образом сказывается на розничной стоимости, но для платы среднего уровня можно добавить и пару кабелей SATA, и переходник питания для SATA-устройств. Остается надеяться, что конструктивные особенности платы и её разгонный потенциал заставят забыть про откровенно слабый комплект поставки.
Дизайн

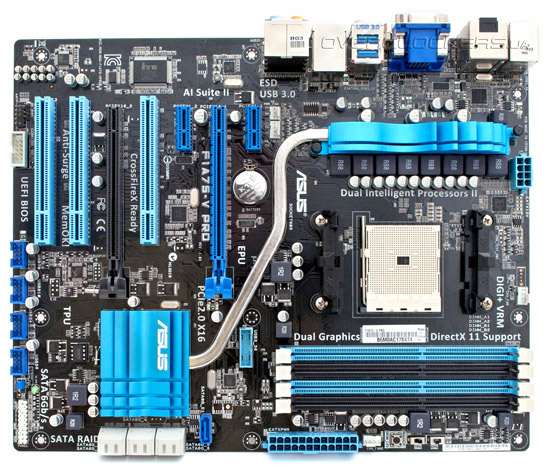

Материнская плата ASUS F1A75-V PRO имеет размеры 305 x 244 мм, что соответствует стандарту АТХ. Беглый осмотр дает понять, что компоновка платы близкая к классической; несмотря на высокую плотность монтажа, явные недостатки дизайна отсутствуют.
В основе ASUS F1A75-V PRO лежит набор системной логики AMD A75, состоящий из единственной микросхемы FCH (Fusion Communication Hub). Плата поддерживает любые APU в исполнении Socket FM1 и имеет четыре слота для установки SDRAM DDR3. Согласно спецификации, максимальная частота модулей может достигать 1866 МГц при работе в штатном режиме, а в разгоне доступны значения свыше 2000 МГц. Материнская плата располагает двумя разъемами PCI Express 2.0 x16, но только один из них, первый по счету, способен работать на максимальной скорости, в то время как второй слот довольствуется режимом PCI-E 2.0 x16@x4. Очевидно, что для объединения мощных видеокарт в систему CrossFireX такая конфигурация не годится, зато нижний порт можно использовать для установки карты расширения, требовательной к пропускной способности интерфейса. Владельцы графических адаптеров AMD Radeon HD 6-й серии смогут воспользоваться технологией DualGraphics, которая позволяет объединять ресурсы встроенного и дискретного видеоядер.
Внимательный читатель может заметить кнопку MemOK! и пару микропереключателей, расположенных возле разъема ATX24. Кнопка MemOK! пригодится в том случае, когда система не может стартовать из-за неработоспособных параметров ОЗУ, а микропереключатели активируют технологии EPU и TPU. Первая из них отвечает за включение режима энергосбережения, а вторая, наоборот, активирует автоматический разгон.

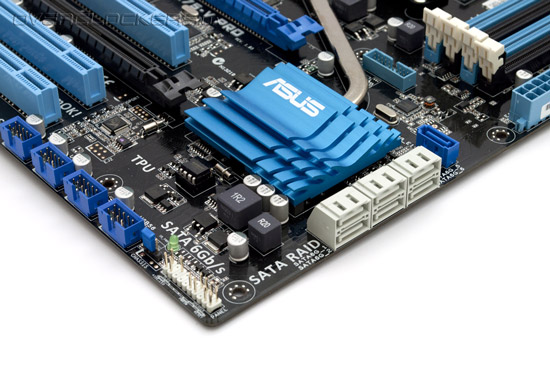

Для установки плат расширения пользователю предлагаются три слота PCI и пара PCI-E 2.0 x1. Для организации подсистемы хранения данных имеются шесть чипсетных портов SATA 6 Гбит/с, а дополнительный контроллер ASMedia ASM 1061 добавляет один разъем eSATA 6 Гбит/с и один внутренний SATA 6 Гбит/с. Поддержки ATA-133 нет, но это скорее правило, чем исключения для современных системных плат. Возможности подключения периферии представлены десятью портами USB 2.0, два из которых выведены на заднюю панель, еще восемь можно подключить к соответствующим разъемам, распаянным на РСВ. Количество разъемов USB 3.0 равняется шести, причем четыре из них обслуживаются системной логикой, а за работу двух оставшихся отвечает дополнительный чип ASMedia ASM 1042. Звуковая подсистема базируется на качественном 7.1 HD-аудиокодеке Realtek ALC892, который вполне способен удовлетворить запросы среднестатистического пользователя. Для реализации поддержки локальной сети на плате имеется простой и надежный контроллер Realtek RTL8111E, который поддерживает Gigabit Ethernet, 802.1Q, Jumbo Frames и т.д.

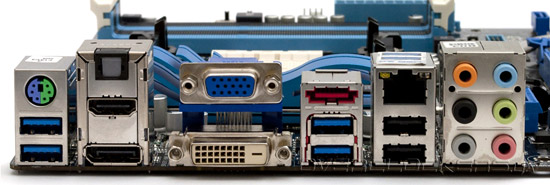

На задней панели можно увидеть следующий набор портов и интерфейсов:
- комбинированный PS/2;
- четыре порта USB 3.0 и пара USB 2.0;
- один eSATA 6 Гбит/с;
- сетевой разъем RJ-45;
- шесть аналоговых аудиовыходов и оптический S/PDIF;
- видеоразъемы: D-Sub, DisplayPort, DVI-D и HDMI.
Система охлаждения материнской платы ASUS F1A75-V PRO состоит из двух алюминиевых радиаторов, соединенных тепловой трубкой. Один из них отводит тепло от силовых элементов VRM гибридного процессора, а второй отвечает за охлаждение микросхемы FCH. Учитывая небольшое тепловыделение последней, можно считать, что радиатор чипсета помогает охлаждать преобразователь напряжения APU, но не наоборот. В любом случае, конструкция продемонстрировала достаточную эффективность даже в режиме разгона. Для подключения вентиляторов имеются четыре разъема, причем три из них поддерживают управление скоростью вращения посредством ШИМ.

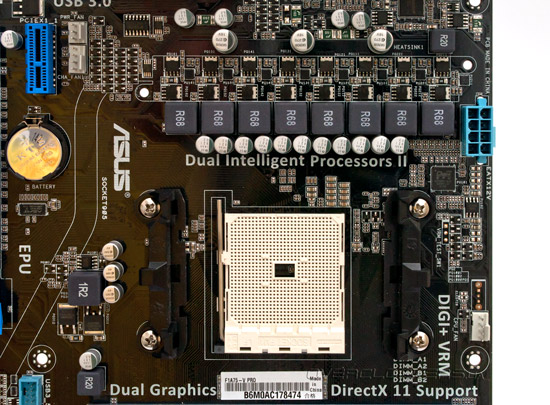

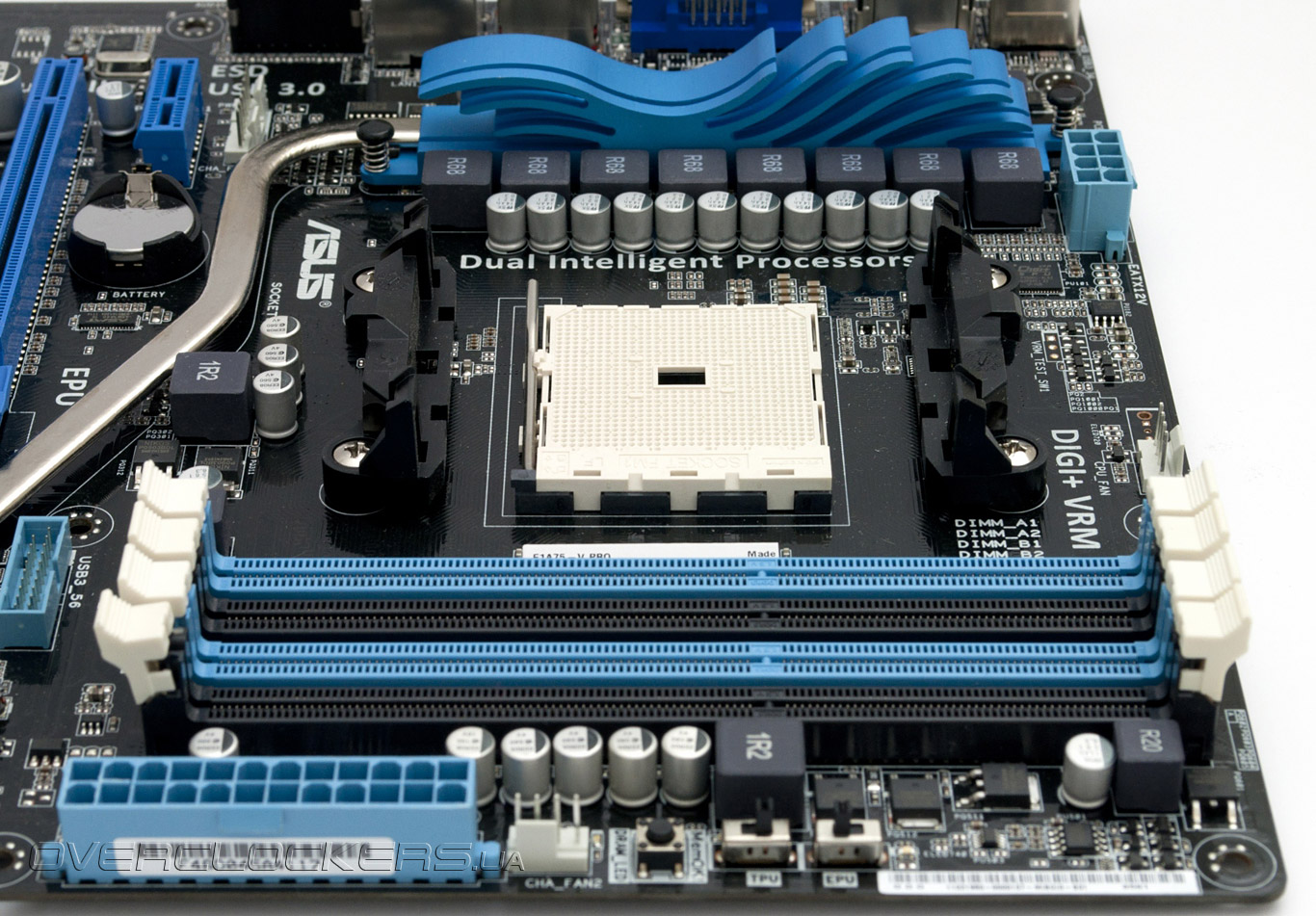

Силовая подсистема ASUS F1A75-V PRO спроектирована со значительным запасом мощности. Восьмиканальный преобразователь напряжения управляется цифровым ШИМ-контроллером DIGI+, который имеет загадочную маркировку ASP1000C-AL62. Из отличительных особенностей этого контроллера стоит отметить поддержку функции Load Line Calibration, динамическое управление количества питающих фаз и прецизионную точность установки напряжения. В цепях преобразователя, как и в целом на материнской плате, применяется высококачественная элементная база, а дополнительное питание подается через разъем EPS12V. Стоит отметить, что дизайн преобразователя напряжения ASUS F1A75-V PRO практически не отличается от соответствующего узла системной платы ASUS M5A99X EVO, которая отменно справилась с разгоном процессора AMD Phenom II X6 1100T.
После изучения дизайна материнской платы ASUS F1A75-V PRO сразу становится ясно, что разработчики стремились создать нечто большее, чем просто основа для недорого мультимедийного системного блока. Об этом свидетельствуют и мощный VRM, и качественная система охлаждения. Так ли это — покажут предстоящие эксперименты по разгону и исследование производительности, а сейчас пришло время взглянуть на прошивку и комплектное программное обеспечение.
UEFI Setup

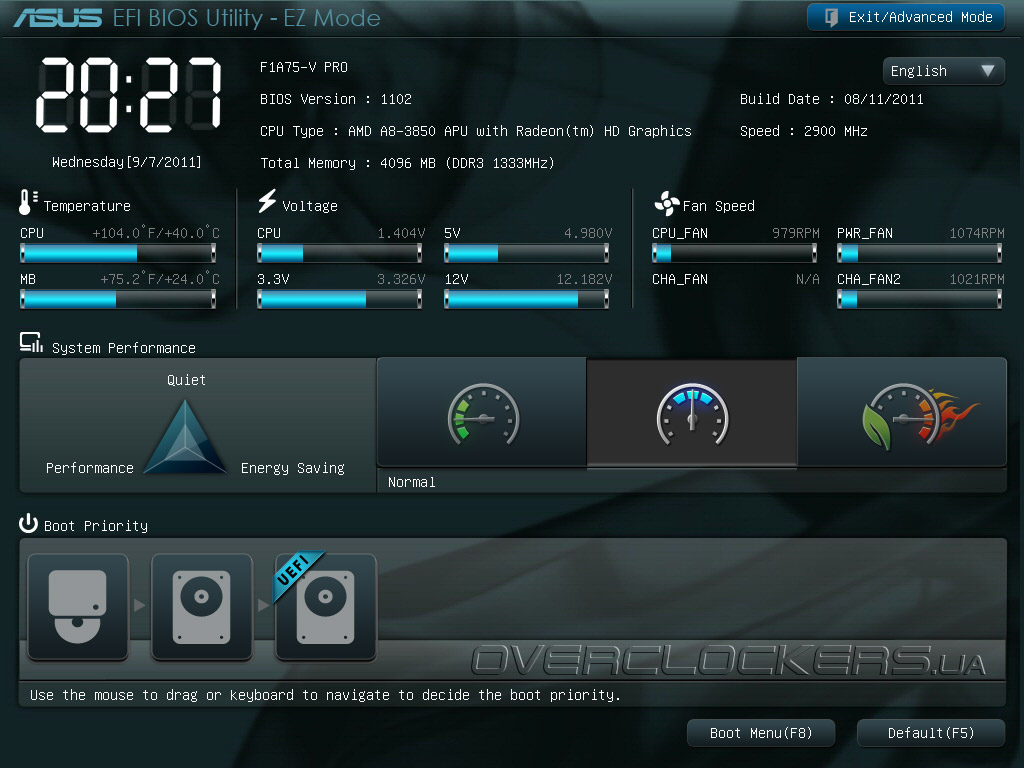

Большинство новых системных плат оснащаются прошивками, в основе которых лежит Unified EFI (Extensible Firmware Interface). Его преимущества перед BIOS очевидны, среди них и поддержка прогрессивной таблицы разметки жестких дисков GPT, и графическое меню и множество полезных расширений. В основе прошивки системной платы ASUS F1A75-V PRO лежит микрокод AMI, однако разработчики отказались от использования Aptio Setup Utility, а разработали свой собственный интерфейс. Мы уже рассматривали UEFI BIOS системных плат ASUS в одном из предыдущих обзоров, а потому остановимся только на основных моментах, касающихся тонких настроек и разгона системы. Сразу после входа в прошивку пользователь попадает в меню EZ Setup, в котором отображаются основные показания аппаратного мониторинга, можно задать один из предустановленных профилей быстродействия или выбрать загрузочное устройство.

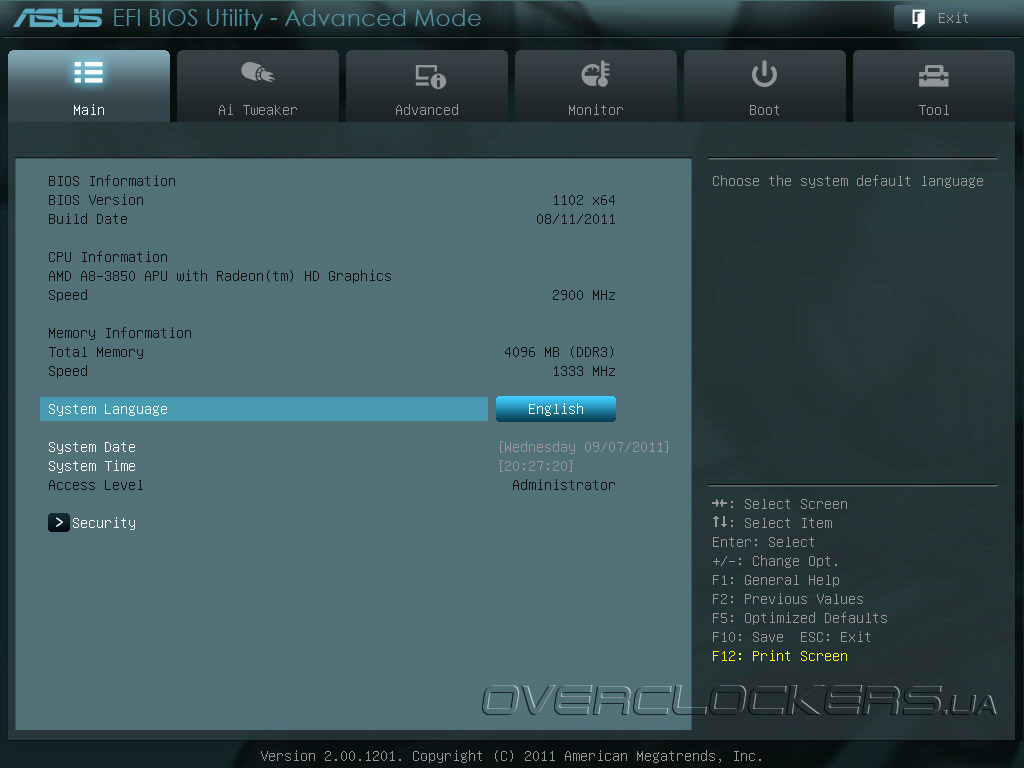

Раздел Main позволяет установить язык меню, дату и время, а также задать некоторые параметры безопасности.

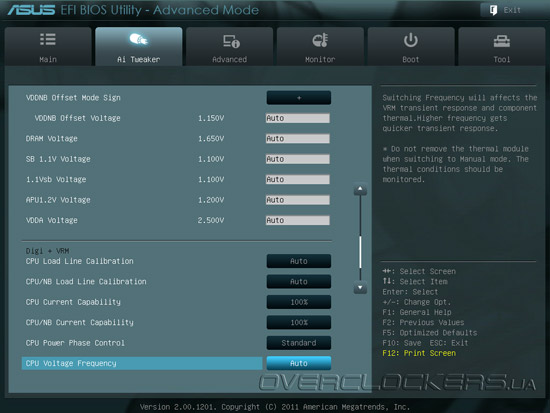

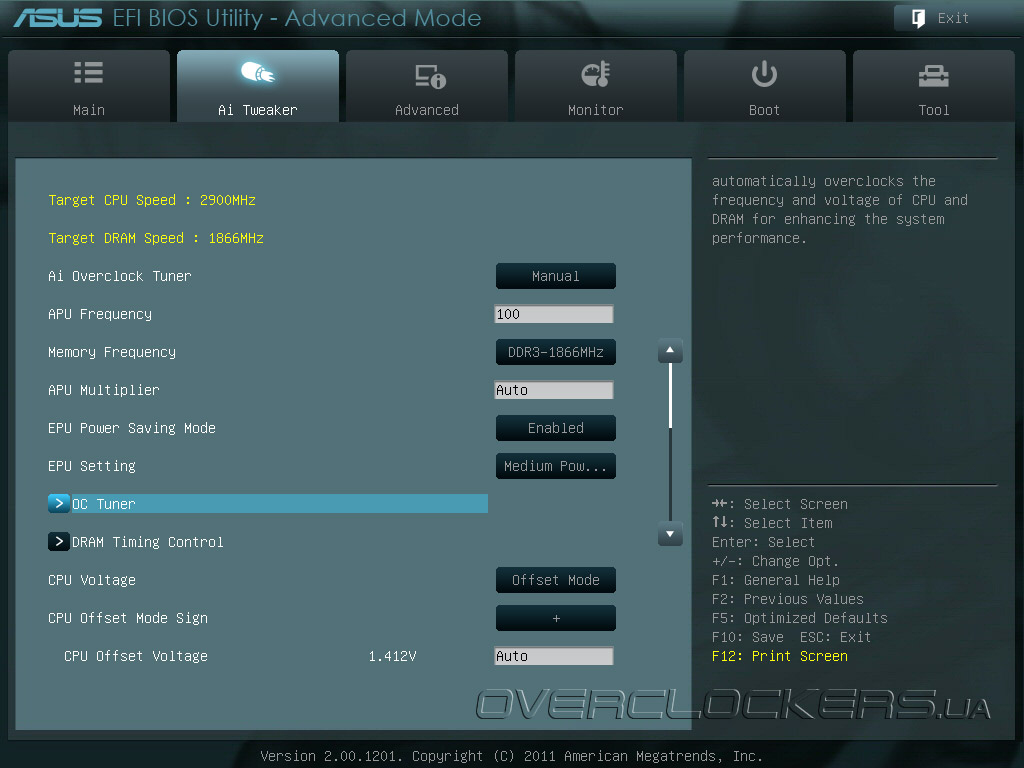

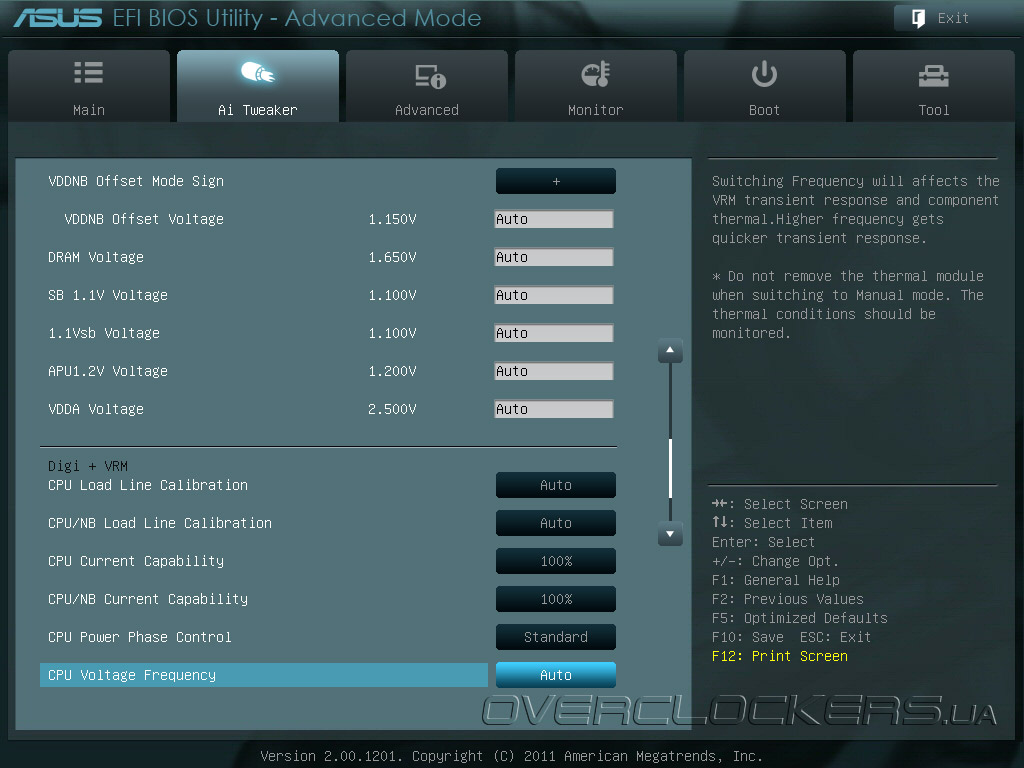

Меню AI Tweaker содержит все необходимые опции, которые могут пригодиться в процессе разгона. Именно здесь находится управление базовой частотой, множителем вычислительных ядер и режимом работы ОЗУ.
В процессе разгона пользователь может изменять девять основных напряжений, диапазоны и шаг изменения которых можно узнать из следующей таблицы.
| Параметр | Диапазон регулировки, В | Шаг, В |
| CPU Offset Voltage | – 0,5 … + 0,5 | 0,00625 |
| VDDNB Offset Voltage | – 0,5 … + 0,5 | 0,00625 |
| CPU Manual Voltage | 0,8 — 1,7 | 0,0625 |
| VDDNB Manual Voltage | 0,8 — 1,55 | 0,0125 |
| DRAM Voltage | 1,35 — 2,3 | 0,01 |
| SB 1.1V Voltage | 1,1 — 1,4 | 0,01 |
| 1.1Vsb Voltage | 1,1 — 1,2 | 0,1 |
| APU1.2V Voltage | 1,2 — 1,8 | 0,01 |
| VDDA Voltage | 2,5 —2,8 | 0,1 |
Обращаем ваше внимание, что напряжения на процессоре можно указать в явном виде или задать виде некоторого прироста к штатному значению. В любом случае, технология энергосбережения AMD Coll’n’Quite сохраняет свою работоспособность. Отдельно отметим ступенчатую регулировку функции Load Line Calibration, которая призвана бороться с просадками напряжения, возникающими при нагрузке на процессор. Здесь же находится управление специфическими функциями, такими как CPU Power Phase Control, которая регулирует количество активных питающих фаз VRM, и CPU Voltage Frequency. Последняя отвечает за управление частотой переключения силовых элементов в преобразователе напряжения процессора.

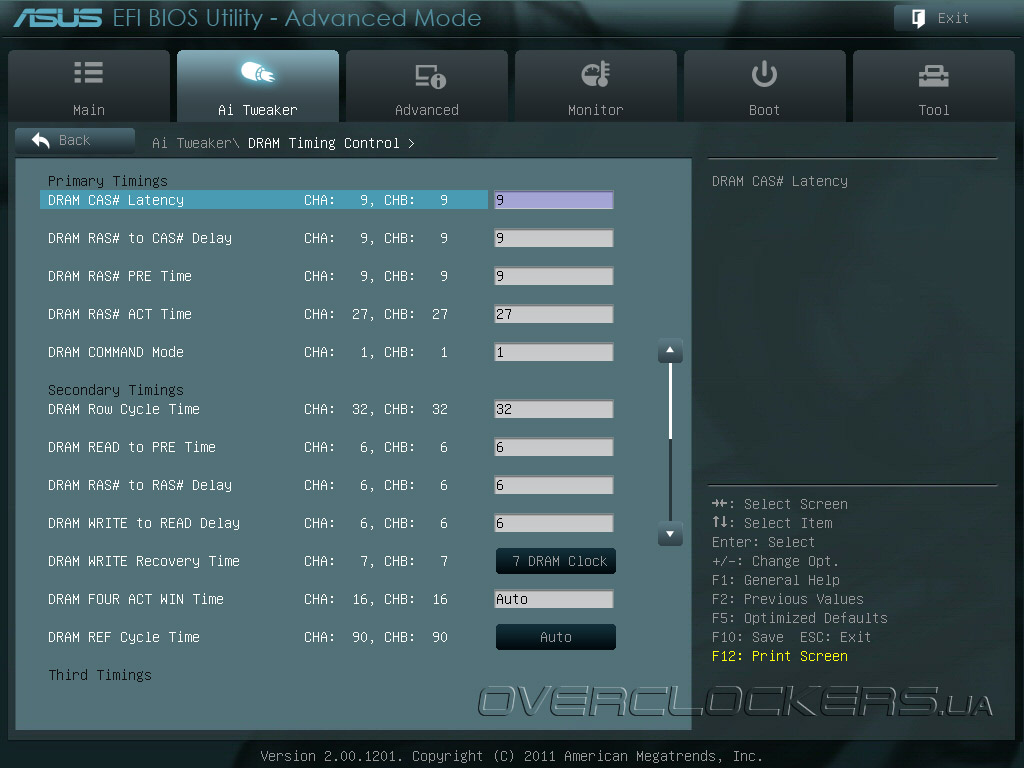

Подраздел DRAM Timing control позволяет изменять все основные и множество второстепенных таймингов модулей ОЗУ.

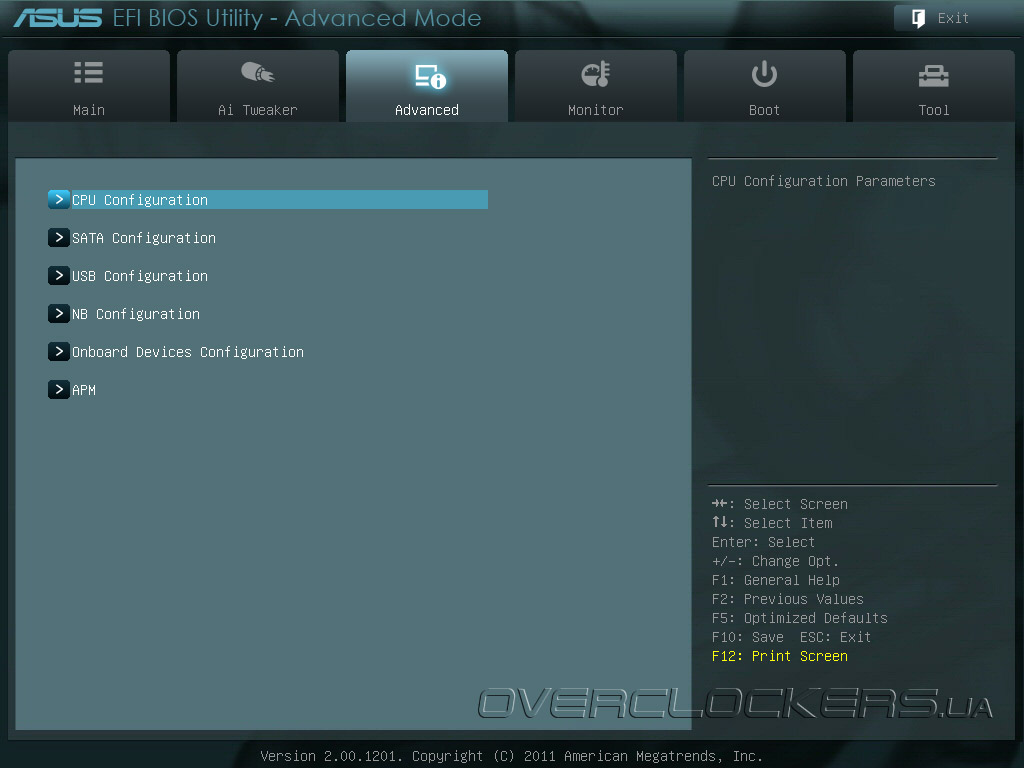

Меню Advanced включает все основные параметры, связанные с настройкой процессора, дисковой подсистемы, встроенных и дополнительных контроллеров. Мы рассмотрим только два раздела, имеющих непосредственное отношение к оптимизации быстродействия.

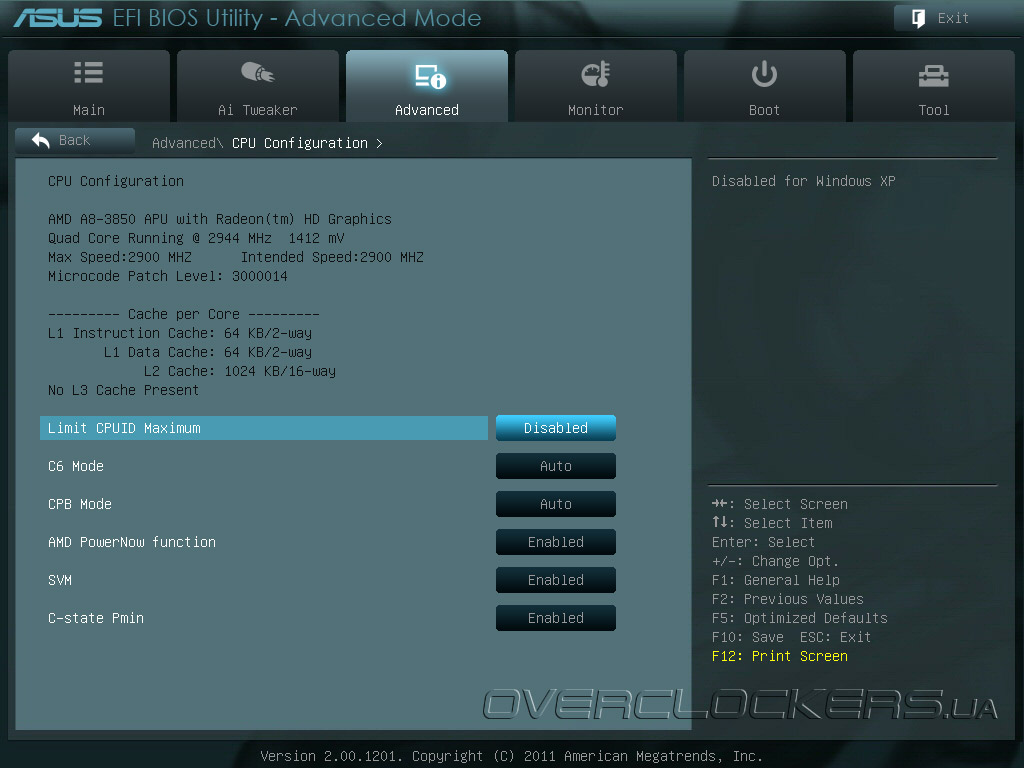

В CPU Configuration можно активировать фирменные технологии энергосбережения, такие как AMD Coll’n’Quite, AMD Turbo Core, C6, а также поддержку аппаратной виртуализации SVM (Secure Virtual Machine).

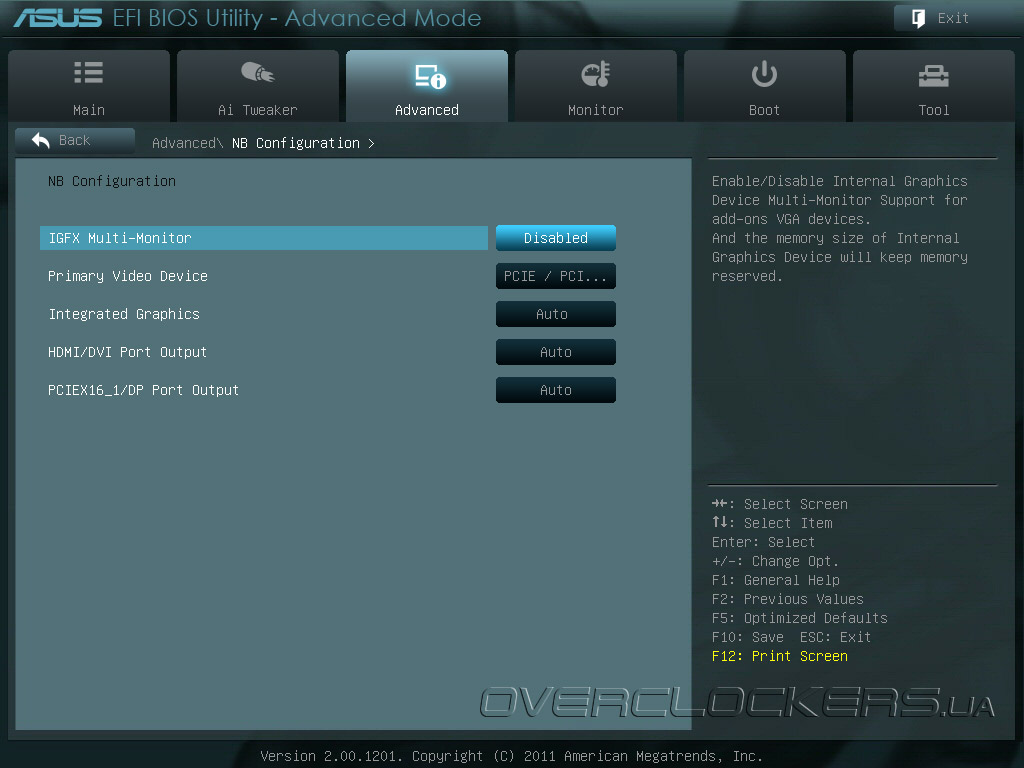

Подраздел NB Configuration отвечает за настройку объема видеобуфера и порядок инициализации графических адаптеров.

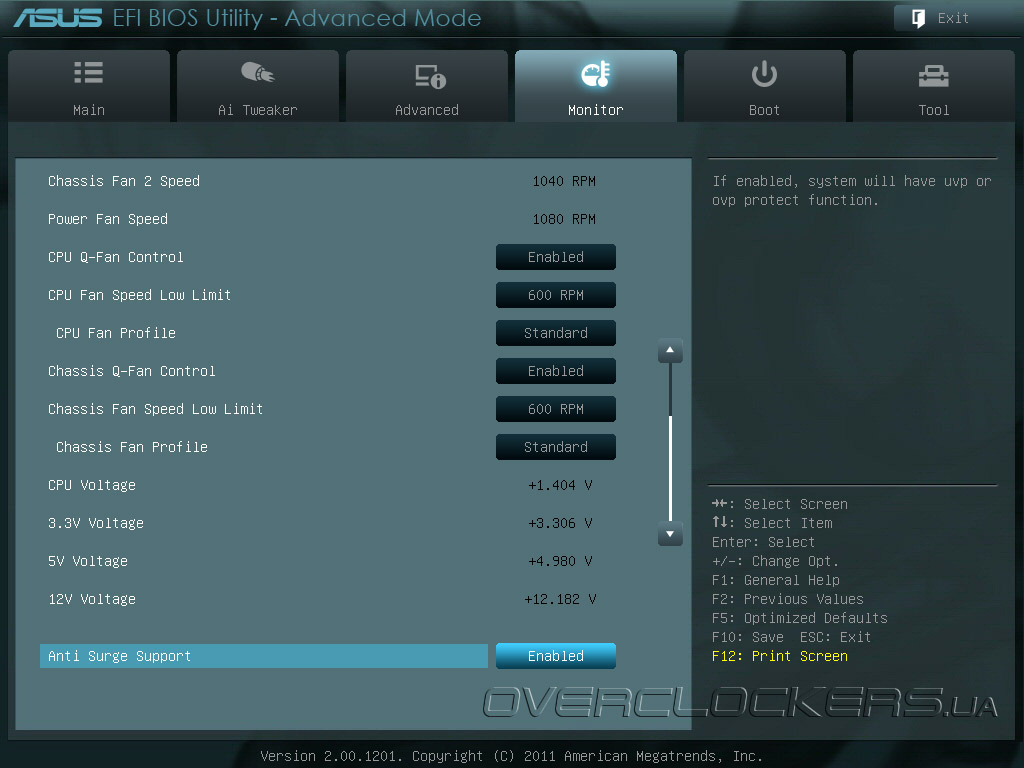

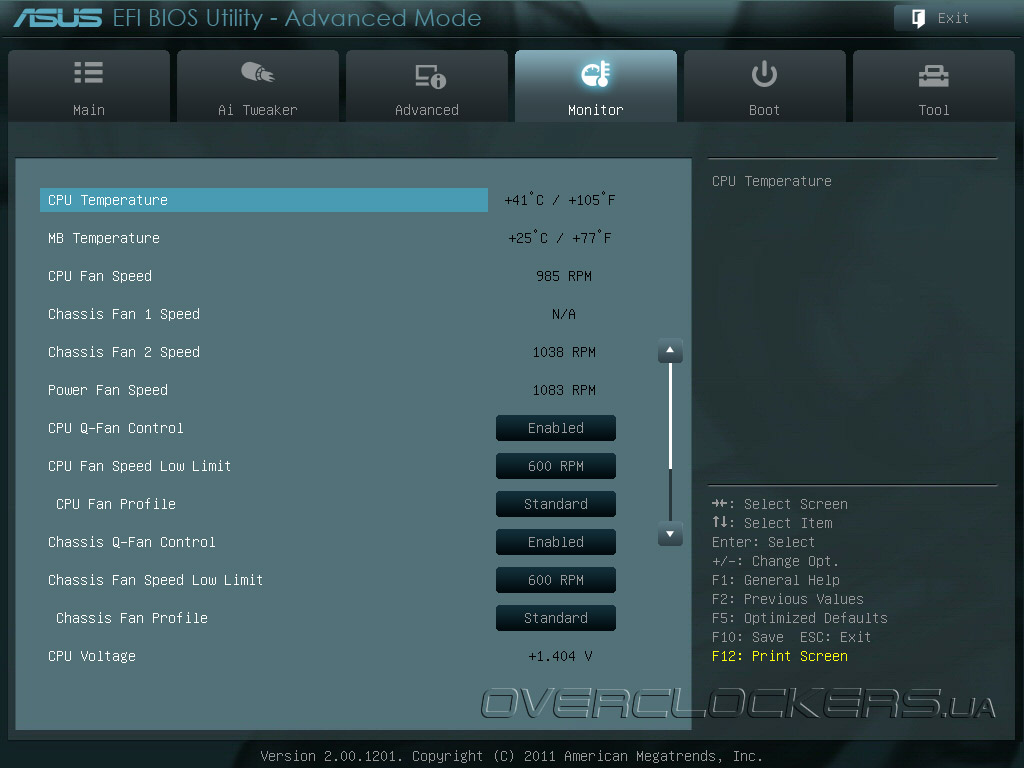

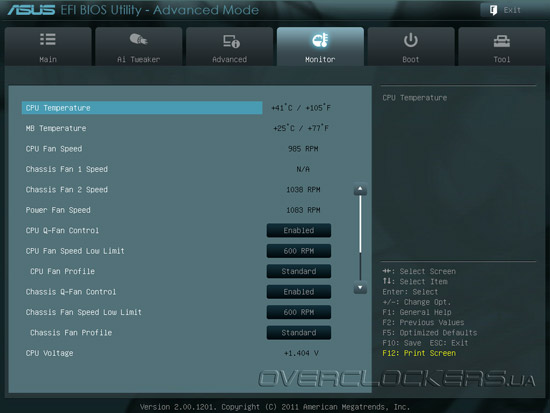

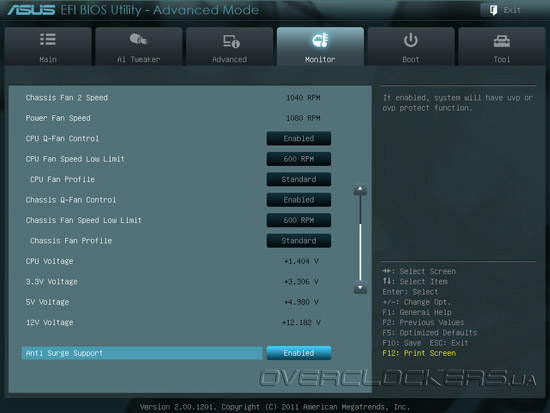

Меню Monitor, как следует из названия, выводит показания датчиков аппаратного мониторинга. Здесь отображаются показания двух температурных сенсоров, тахометрические данные четырех вентиляторов и четыре напряжения: на гибридном процессоре и шинах +3,3 В, +5 В, +12 В. Кроме этого, для двух из четырех крыльчаток кулеров можно гибко управлять скоростью вращения, как в автоматическом, так и в ручном режимах.

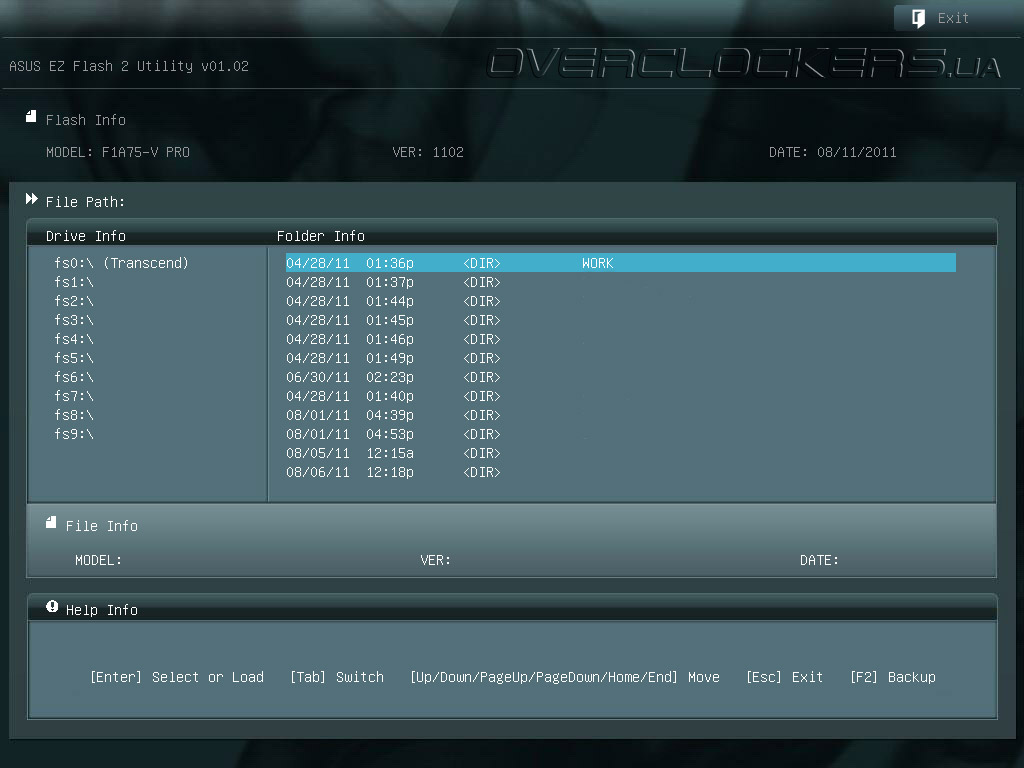

В раздел Boot содержатся опции, отвечающие за порядок загрузки; здесь же находится точка входа в EFI Shell. Как видите, наполнение этого раздела вполне стандартно. В то же время, меню ASUS Tools предлагает пользователю несколько полезных утилит. Например, ASUS EZ Flash Utility позволяет обновлять микрокод и создавать резервные копии прошивок.

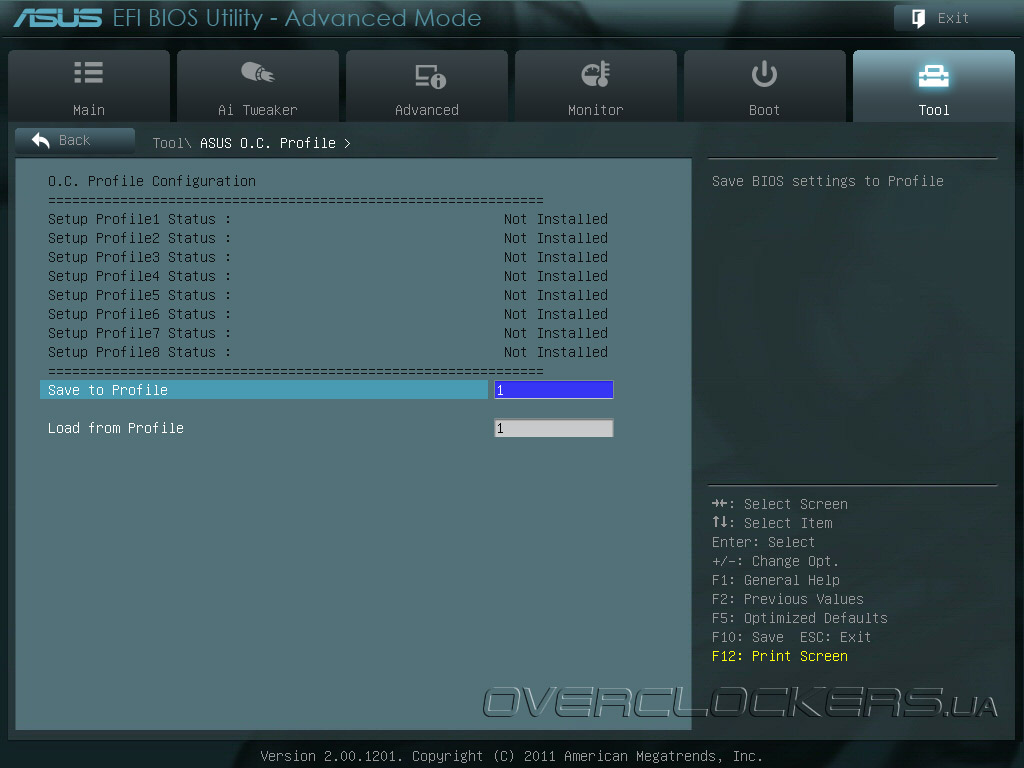

Для работы с наборами пользовательских параметров имеется подпрограмма ASUS O.C. Profile, которая умеет сохранить до восьми профилей с настройками.

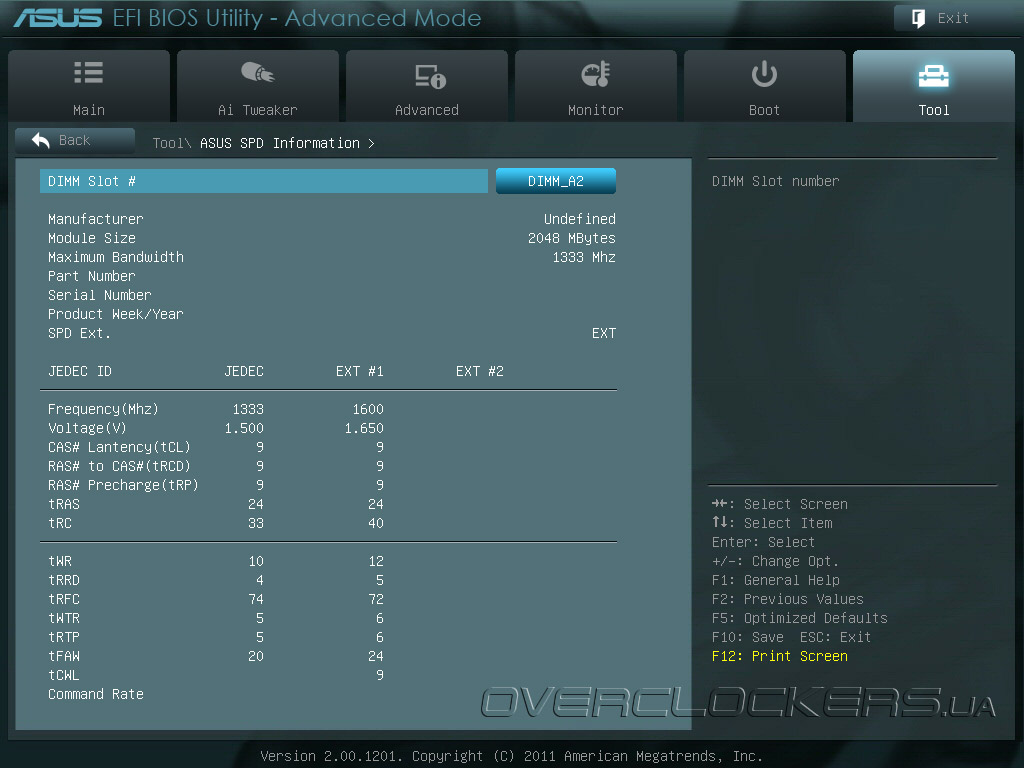

Наконец, ASUS SPD Information просто отображает подробную информацию об установленных модулях оперативной памяти.
После изучения UEFI BIOS материнской платы ASUS F1A75-V PRO можно с уверенностью сказать, что прошивка имеет логичный и понятный интерфейс и предлагает все необходимые инструменты для тонкой настройки.
Комплектное ПО
Как и большинство материнских плат ASUS верхнего и среднего ценовых диапазонов, участница сегодняшнего обзора комплектуется мощным и удобным программным комплексом для системного мониторинга и управления разгоном из среды MS Windows — AI Suite II. Это ПО имеет модульную архитектуру и состоит из набора подпрограмм, каждая из которых отвечает за определенные функции. Так, ASUS TurboV EVO в ручном режиме позволяет задавать базовую частоту, множители вычислительных ядер и ключевые питающие напряжения. Автоматический режим активирует функцию Auto System Level Up, которая подбирает оптимальные параметры без участия пользователя. Модуль ASUS DIGI+ VRM отвечает за тонкую настройку подсистемы питания, включая такие функции, как Load Line Calibration, CPU Power Phase Control и CPU Voltage Frequency. Совершенно противоположные функции у ASUS EPU, эта подпрограмма позволяет задать желаемый уровень энергосбережения и подсчитывает экономию выбросов двуокиси углерода. Два следующих модуля — ASUS FAN Expert и ASUS Probe II — отвечают за управление скоростью вращения вентиляторов и вывод параметров аппаратного мониторинга. Последняя подпрограмма — ASUS Sensor Recorder, позволяет вести статистику ключевых системных показателей.
Таким образом, функциональность AI Suite II находится на достаточно высоком уровне, несомненно, это один из лучших программных продуктов подобного назначения. Но, для полного совершенства, остро не хватает возможности настройки подсистемы ОЗУ.
Разгонный потенциал
Поначалу мы скептически отнеслись к исследованию разгонного потенциала материнской платы ASUS F1A75-V PRO. Все дело в том, что именно эта плата принимала участие в обзоре гибридного процессора AMD A8-3850. Максимум, при котором наш тестовый APU сохранял безоговорочную стабильность, составил 3570 МГц при частоте ОЗУ 1970 МГц, что лишь на 23% выше номинального значения. При этом напряжение питания пришлось повысить до 1,465 В, а это явно многовато для ежедневной эксплуатации чипа, произведенного с соблюдением 32-нм норм технологического процесса. Первоначально, эксперименты с разгоном проводились при установлено версии UEFI 0902 от 25.07.2011, но затем, с выходом обновления 1102 от 26.08.2011 ситуация изменилась самым неожиданным образом.

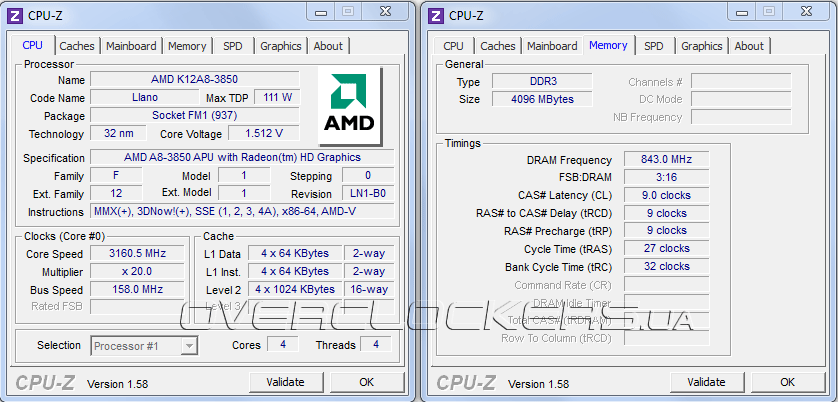

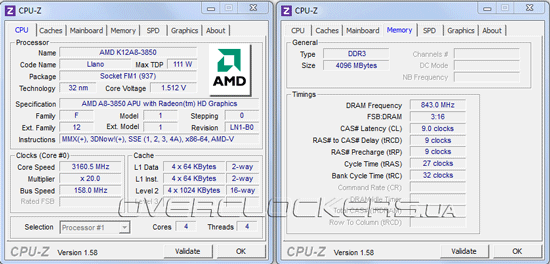

После уменьшения коэффициента умножения до х20 нам покорились совершенно невероятные 158 МГц базовой частоты! При этом жесткий диск и манипуляторы, подключенные к чипсетным портам USB, не проявляли ни малейших признаков нестабильности. Нам пока что не совсем понятно, каким образом инженерам компании ASUS удалось преодолеть трудности с разгоном, заложенные в самой архитектуре десктопной платформы AMD Lynx, но глупо отрицать очевидные факты. Похоже, что ASUS F1A75-V PRO стала именно той материнской платой, которая способна разрушить устоявшееся мнение о невозможности нормального разгона гибридных процессоров Llano. Впрочем, даже обновление прошивки не улучшило частотного потенциала самого APU, достижения которого остались на том же уровне.
Тестовая конфигурация
Для измерения производительности материнской платы ASUS F1A75-V PRO использовались следующие комплектующие:
- процессор: AMD A8-3850 (2900 МГц);
- кулер: Zalman CNPS10X Flex (два вентилятора 120 мм, 1800 об/мин);
- память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
- видеокарта: Radeon HD 6970 1 GB (880/5500 МГц);
- жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
- блок питания: Seasonic X-650 (650 Вт).
Методика измерения производительности осталась прежней: каждый тест повторяется не менее трех раз, после чего рассчитывается среднее значение. Если какой либо результат значительно отличается от остальных, то тесты повторялись до получения нормального среднего значения. Перечень тестового ПО остался практически неизменным за исключением AIDA64, так как старая версия отказывалась корректно работать с APU:
- AIDA64 1.85.1600 (Cache & Memory benchmark);
- wPrime Benchmark 2.04;
- SuperPI XS 1.5;
- 7-Zip 9.20 x64 (встроенный тест);
- WinRAR 4.0 (встроенный тест);
- Cinebench 11.5R (64bit);
- x264 HD Benchmark v3.0;
- Futuremark 3DMark Vantage 1.1.0;
- FarCry 2;
- Lost Planet 2 benchmark;
- Resident Evil 5 benchmark.
Результаты тестирования
Синтетика
Исследование производительности в синтетических тестовых программах позволяет оценить такие важные параметры быстродействия, как пропускная способность ОЗУ, эффективность многопоточных вычислений и выполнение арифметических задач.

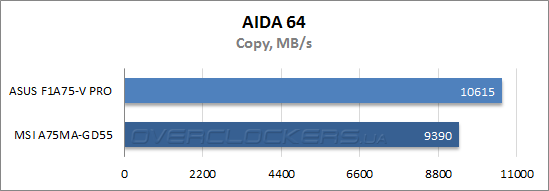

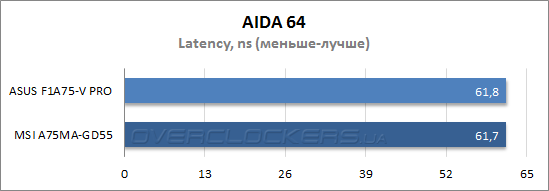

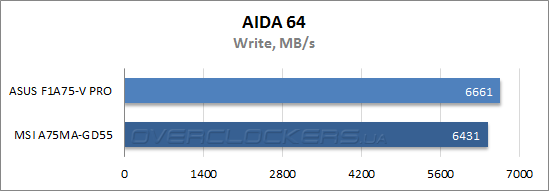

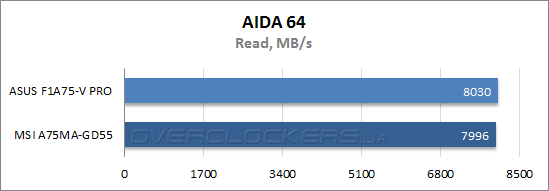

В тесте Cache & Memory benchmark из состава информационно-диагностического пакета AIDA64 видно, что скорость работы с оперативной памятью у ASUS F1A75-V PRO организована несколько лучше, чем у конкурентки от MSI. Особенно это касается операций копирования данных в память.

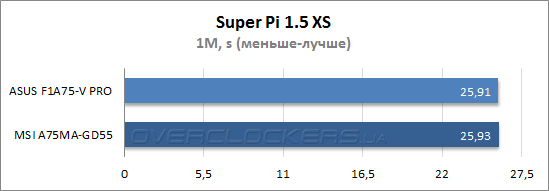

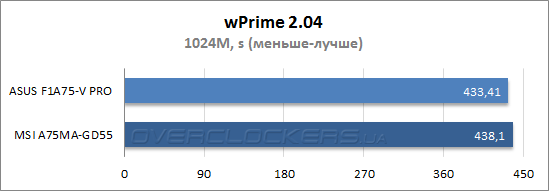

В арифметическом тесте SuperPI XS 1.5 обе участницы тестирования приходят к финишу одновременно, а в многопоточном бенчмарке wPrime наблюдается небольшое преимущество ASUS F1A75-V PRO.
Прикладное ПО
Мы уже привыкли к тому, что системные платы, использующие одинаковые процессоры, показывают сопоставимые результаты в тестах прикладного программного обеспечения. Любые существенные отклонения говорят о крупных недоработках прошивки, хотя речь может идти о заводском браке в тестовом экземпляре.

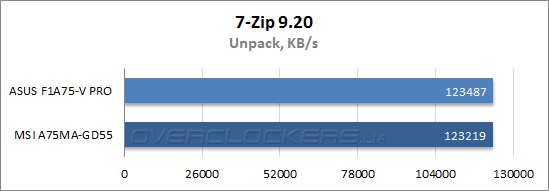

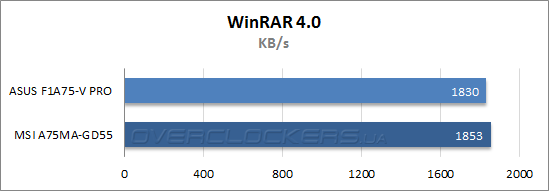

Результаты тестирования в двух популярных архиваторах не позволяют определить победителя, а отклонения, если они и наблюдаются, легко укладываются в погрешность измерения.

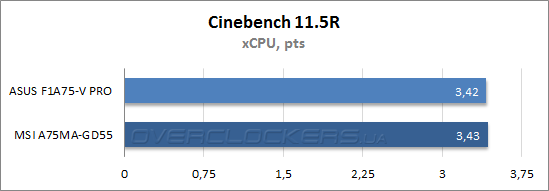

Программа 3D-визуализации CINEMA 4D, движок которой лежит в основе Cinebench 11.5R, одинаково быстро выполняется на обеих участницах тестирования. Любая из системных плат обеспечит достойный уровень быстродействия при построении трехмерных изображений.

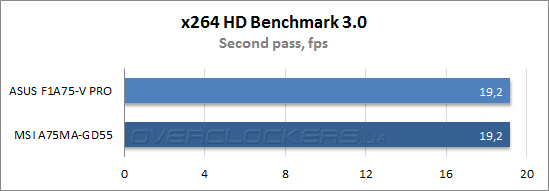

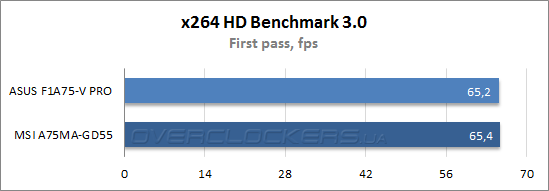

То же самое касается и сжатия видео высокой четкости при помощи кодека H.264. Обе материнские платы демонстрируют абсолютно одинаковый уровень быстродействия.
Игровое ПО
Прежде чем приступить к оценке продуктивности сегодняшних конкурсанток в современных 3D-играх, мы проверили быстродействие в полусинтетическом тестовом пакете Futuremark 3DMark Vantage. Для уменьшения влияния видеоподсистемы на общий результат был использован профиль Performance.

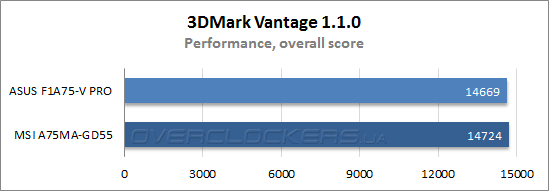

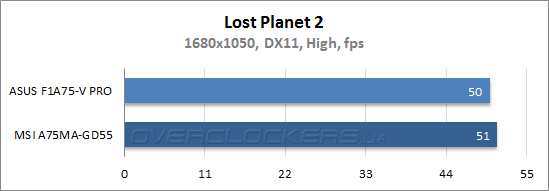

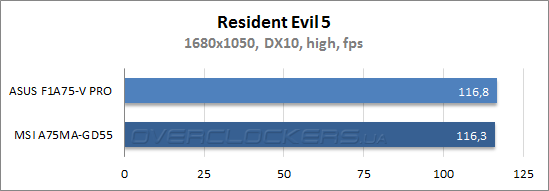

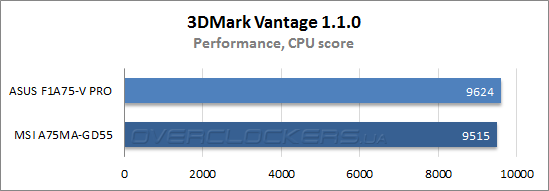

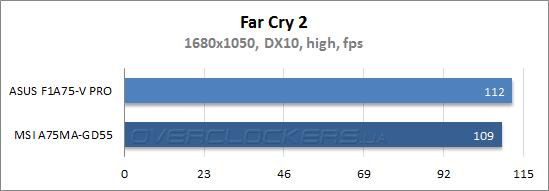

Несмотря на небольшое преимущество платы ASUS F1A75-V PRO в процессорных подтестах, первенство достается MSI A75MA-G55, которая демонстрирует чуть лучший общий результат.
В целом, игры подтвердили тенденцию, которая четко прослеживалась в течение всего обзора: обе участницы показывают практически одинаковый уровень быстродействия, а те небольшие девиации, которые можно наблюдать на графиках, вызваны погрешностью измерений.
Выводы
Приступая к обзору материнской платы ASUS F1A75-V PRO, мы весьма скептически относились к разгону APU A-Series. Тем интереснее, во время тестирования стереотип о платформе AMD Lynx, как совершенно неприспособленной для разгона, был разрушен в одно мгновение. Остается надеяться, что с выпуском новых ревизий гибридных процессоров, их частотный запас увеличится, и тогда разгонный потенциал ASUS F1A75-V PRO станет еще более востребованным. Не стоит забывать, что возможность увеличения частоты тактового генератора более 50% делает весьма интересными кандидатами для приобретения даже младшие модели APU.
Признаемся, что эта вовсе недорогая плата приятно удивила нас отличным потенциалом увеличения опорной частоты, продуманным дизайном, функциональной прошивкой и достойным уровнем быстродействия. На фоне выдающегося разгонного потенциала все попытки причислить скромный комплект поставки к недостаткам системной платы не увенчались успехом. Фактически мы так и не смогли обнаружить в процессе обзора у ASUS F1A75-V PRO ни одного слабого места.
