Gigabyte позиционирует новинку как решение для требовательных пользователей и любителей разгона. Насколько это соответствует действительности — мы обязательно проверим в процессе обзора, а пока, предлагаем ознакомиться с техническими характеристиками сегодняшнего тестирования.
| Модель | Gigabyte GA-F2A85X-UP4 |
| Чипсет | AMD A85X |
| Процессорный разъем | Socket FM2 |
| Процессоры | AMD A-Series, Athlon |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000, 64 Гбайт максимум |
| Слоты PCI-E | 2 x PCI Express 2.0 x16 (x16+x0, x8+x8) 1 x PCI Express 2.0 x16@x4 3 x PCI Express 2.0 x1 |
| Слоты PCI | 1 |
| Встроенное видеоядро (в процессор) | Radeon HD 76xx/75xx/74xx |
| Видеоразъемы | D-Sub, DisplayPort, DVI-D, HDMI |
| Количество подключаемых вентиляторов | 5x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 10 x 2.0 (2 разъема на задней панели, AMD A85X) 4 х 3.0 (2 разъема на задней панели, AMD A85X) 2 х 3.0 (Etron EJ168) |
| ATA-133 | – |
| Serial ATA | 7 x SATA 6 Гбит/с (A85X) |
| eSATA | 1 х eSATA 6 Гбит/с (A85X) |
| RAID | 0, 1, 5, 10, JBOD (A85X) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Оптический |
| Сетевые возможности | Realtek RTL8111E (Gigabit Ethernet) |
| FireWire | – |
| LPT | – |
| COM | 1 (внутренний) |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Индикатор кодов POST, кнопки включения и выключения, UEFI DualBIOS |
Комплект поставки
Коробку материнской платы GA-F2A85X-UP4 сложно перепутать с продукцией других вендоров, так как Gigabyte с годами выработала скромный, но узнаваемый фирменный дизайн упаковки. Центральное место в оформлении занимает логотип Ultra Durable 5, который означает применение в цепях преобразователя напряжения интегральных микросхем, содержащих драйвер и пару силовых транзисторов. По заявлению производителя, такая конструкция позволяет увеличить эффективность узла VRM, а также снизить его нагрев и улучшить разгонный потенциал процессора.
С обратной стороны можно увидеть краткую спецификацию и схематическое изображение системой платы с указанием её ключевых особенностей. Здесь же можно узнать подробности о фирменных технологиях Digital Power и 3D BIOS. Первая означает использование цифрового управления преобразователя напряжения гибридного процессора, а вторая — использование в качестве микрокода Unified EFI с оригинальным графическим интерфейсом. Также, можно узнать о наличии у GA-F2A85X-UP4 двух микросхем с пошивкой: основной и резервной, а также поддержке продуктом Gigabyte технологии виртуализации Lucid Virtu MVP.
Комплект поставки новинки, помимо самой платы, включает:
- заглушку на заднюю панель I/O Shield;
- четыре кабеля SATA 6 Гбит/с;
- DVD-диск с драйверами и программным обеспечением;
- подробное руководство пользователя;
- инструкцию по установке системной платы.
Набор дополнительных принадлежностей очень скромный, хотя, мы уже привыкли видеть аналогичный перечень аксессуаров у большинства системных плат среднего класса.
Дизайн
Материнская плата GigabyteGA-F2A85X-UP4 выполнена в формате ATX, размеры PCB составляют 305х244 мм. Благодаря достаточной площади текстолита инженерам удалось разместить все основные узлы на привычных местах.
В основе материнской платы лежит чипсет AMD A85X, который обеспечивает совместимость с APU A-Series второго поколения и процессорами Athlon в исполнении Socket FM2, имеющими TDP до 100 Вт включительно. Для установки ОЗУ предназначены четыре слота DIMM DDR3, которые могут принять модули суммарным объемом 64 ГБ. В штатном режиме доступны частоты до 1866 МГц, а в разгоне — до 2400 МГц, поддерживается двухканальный доступ к ОЗУ. Системная плата Gigabyte предлагает богатые возможности по работе со встроенным видеоядром. Для вывода изображения GA-F2A85X-UP4 имеет полный набор видеовыходов: аналоговый D-Sub, а также цифровые DVI-D, DisplaPort и HDMI. Из-за конструктивных ограничений интегрированной видеокарты одновременно можно задействовать только три из них, зато, благодаря поддержке технологии AMD Eyefinity пользователи могут «растянуть» рабочий стол сразу на три монитора. Функция AMD Dual Graphics позволяет объединять ресурсы встроенной и дискретной видеокарт, а владельцы нескольких идентичных графических акселераторов имеют возможность организовать конфигурацию AMD CrossFireX. Для этих целей новинка предлагает три разъема PCI Express 2.0 x16. Функционирование двух слотов обеспечивает гибридный процессор: 16 доступных линий PCI Express 2.0 могут монопольно отдаваться первому разъему или разделяться поровну между двумя слотами PCI-E 2.0 x16. Третий разъем всегда работает в режиме PCI Express 2.0 x16@x4, а за его работу отвечает системная логика.
Для установки карт расширения предназначены три слота PCI-E 2.0 x1, два из которых подключены непосредственно к гибридному процессору, третий — к чипсету, а также один разъем PCI. Системная логика AMD A85X обеспечивает работу семи портов SATA 6 Гбит/с и одного разъема eSATA 6 Гбит/с, который выведен на заднюю панель. Дисковые накопители можно объединять в массивы RAID уровней 0, 1, 5, 10 и JBOD. Для подключения периферийных устройств плата GA-F2A85X-UP4 располагает десятью портами USB 2.0, два из которых выведены на заднюю панель. Чипсет обеспечивает работу также четырех каналов USB 3.0, а благодаря наличию дополнительного контроллера Etron EJ168 пользователь может подсоединить еще два устройства с поддержкой универсальной последовательной шины третьей ревизии. Звуковая подсистема реализована на базе восьмиканального HD-аудиокодека Realtek ALC892, а за подключение к локальной сети Gigabit Ethernet отвечает контроллер Realtek RTL8111E.
В итоге, на задней панели системной платы можно увидеть следующий набор разъемов:
- комбинированный порт PS/2;
- четыре разъема USB 3.0 и два USB 2.0;
- видеовыходы D-Sub, DisplayPort, DVI-D и HDMI;
- оптический выход S/PDIF;
- интерфейс eSATA 6 Гбит/с;
- сетевой порт RJ-45;
- шесть аналоговых аудиовыходов.
Поскольку производитель позиционирует новинку в качестве решения для требовательных пользователей и энтузиастов, в её конструкции есть ряд особенностей, облегчающих процесс разгона. Например, в правом нижнем углу печатной платы можно встретить аппаратные кнопки включения питания, перегрузки и сброса настроек прошивки. Их наличие непременно оценят пользователи открытых стендов.
С левой стороны расположился светодиодный индикатор POST-кодов, отображающий процесс загрузки материнской платы. Здесь же находятся основная и резервная микросхемы EPROM, в которых записаны управляющие микрокоды. В случае, если во время обновления прошивки произойдет сбой, технология DualBIOS автоматически начнет загрузку UEFI из резервной микросхемы.
Новинка располагает пятью четырехконтактными разъемами для подключения вентиляторов, причем, скорости трех из них регулируются посредством ШИМ в зависимости от температуры APU. Система охлаждения материнской платы GA-F2A85X-UP4 состоит из двух радиаторов, изготовленных из алюминиевого сплава. Один из них отводит тепло от силовых элементов VRM гибридного процессора, а второй — защищает от перегрева микросхему системной логики.
Небольшое тепловыделение чипсета позволяет обходиться для его охлаждения компактной конструкцией, которая отлично справляется со своими обязанностями даже при интенсивной нагрузке. Радиатор преобразователя напряжения фиксируется при помощи подпружиненных пластиковых защелок, а охладитель чипсета имеет надежное крепление на подпружиненных винтах.
Силовая подсистема материнской платы GigabyteGA-F2A85X-UP4 выполнена по восьмиканальной схеме, в которой шесть фаз формируют напряжения для вычислительных ядер, а две оставшиеся — для встроенного северного моста и контроллера ОЗУ. За управление VRM отвечает цифровой ШИМ-контроллер IR3567A производства International Rectifier, способный регулировать работу восьми питающих фаз. В качестве силовых элементов используются интегральные сборки IR3550A, каждая из которых рассчитана на силу тока 60 A.
Дополнительное питание подается посредством восьмиконтактного разъема EPS12V, а избыточное тепло от шести из восьми силовых элементов VRM отводится пассивным радиатором. Одним словом, запаса прочности преобразователя напряжения должно хватить для успешного разгона AMD A-Series второго поколения.
Итак, подведем итоги изучения дизайна системной платы GA-F2A85X-UP4. Инженерам Gigabyte удалось спроектировать весьма удачный продукт, конструкция которого лишена каких-либо явных недостатков. Наоборот, все необходимые для современного компьютера возможности расширения присутствуют, а выполненный с неплохим запасом прочности VRM гибридного процессора обещает неплохой разгон. Отсутствие поддержки беспроводных сетей вряд ли можно считать существенным недочетом, поэтому, предлагаем перейти к рассмотрению интерфейса прошивки, комплектного ПО и практическому исследованию материнской платы. UEFI Setup

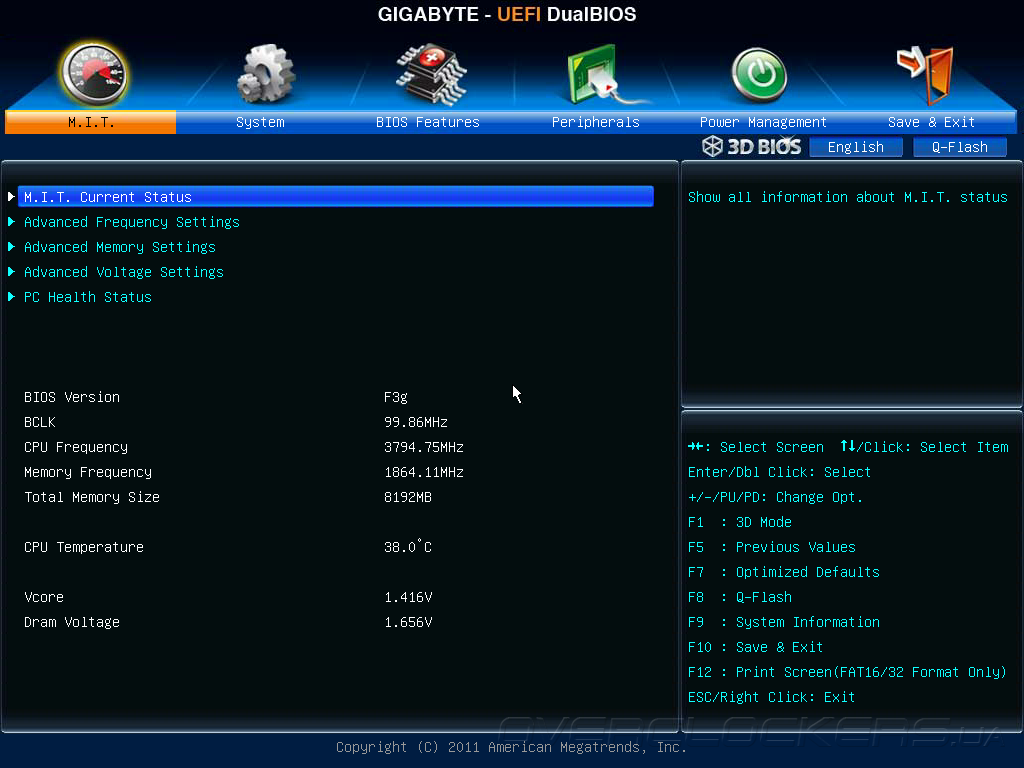

Свершилось! Наконец-то системные платы Gigabyte для процессоров AMD получили управляющий микрокод, основанный на Unified EFI. В данном случае — версия от AMI. Кроме поддержки графического интерфейса и полноценной работы с жесткими дисками объемом 3 ТБ это дало возможность повысить функциональность и удобство работы с меню настройки. После входа в прошивку GA-F2A85X-UP4 пользователей встречает интерфейс, знакомый по обзорам системных плат Gigabyte для процессоров Intel LGA1155. Основная масса настроек, связанных с управлением быстродействия и разгоном, находится в разделе M.I.T. (Mainboard Intelligent Tweaker). Кроме того, в разделе M.I.T. отображается версия прошивки и параметры основных компонентов системы.

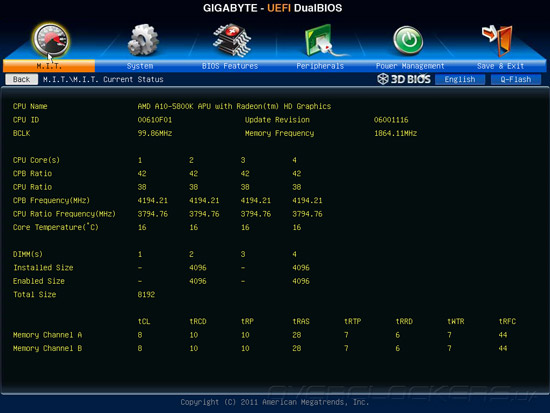

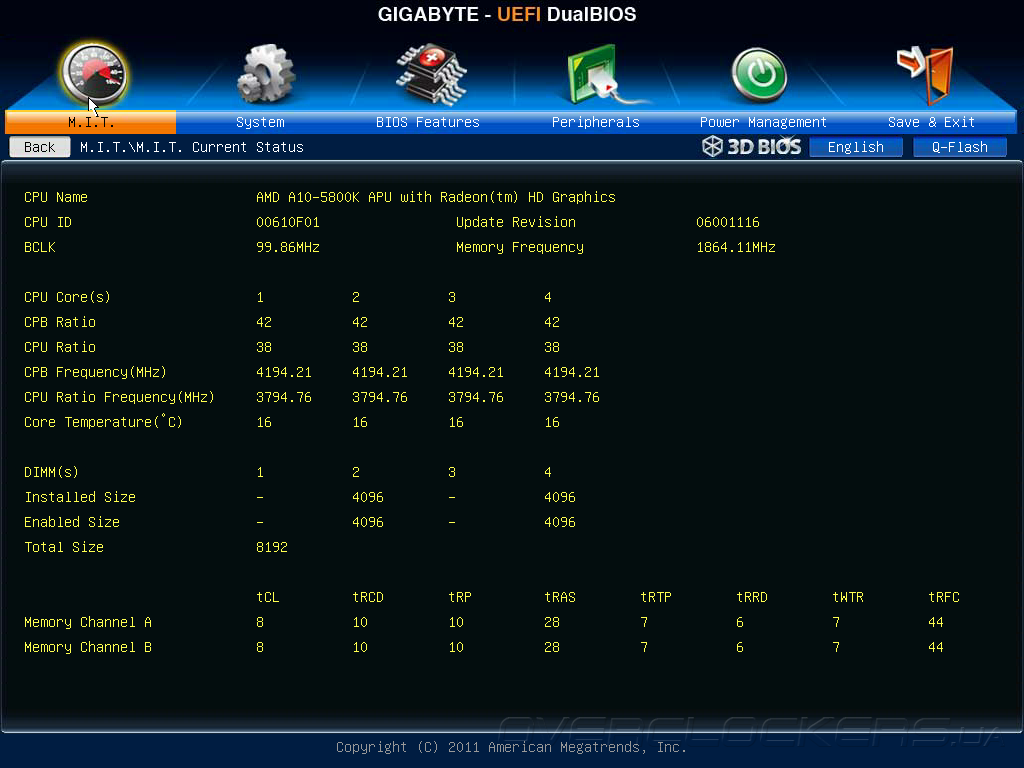

Во вкладке M.I.T. Current Status пользователи могут получить исчерпывающую информацию об установленном процессоре, а также данные о конфигурации подсистемы оперативной памяти.

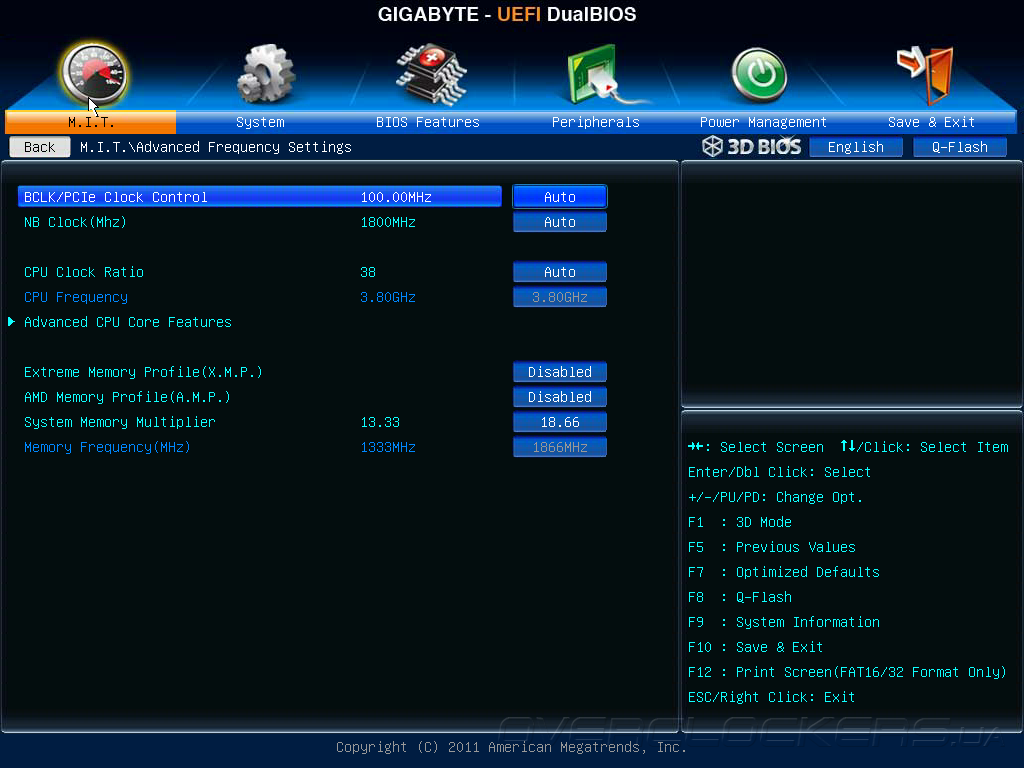

Подраздел Advanced Frequency Settings отвечает за управление базовой частотой, коэффициентами умножения вычислительных ядер и встроенного северного моста. Здесь же задается режим работы модулей ОЗУ, причем, поддерживается автоматическая установка параметров ОЗУ согласно профилям A.M.P (AMD Memory Profile) и X.M.P. (Extreme Memory Profile).

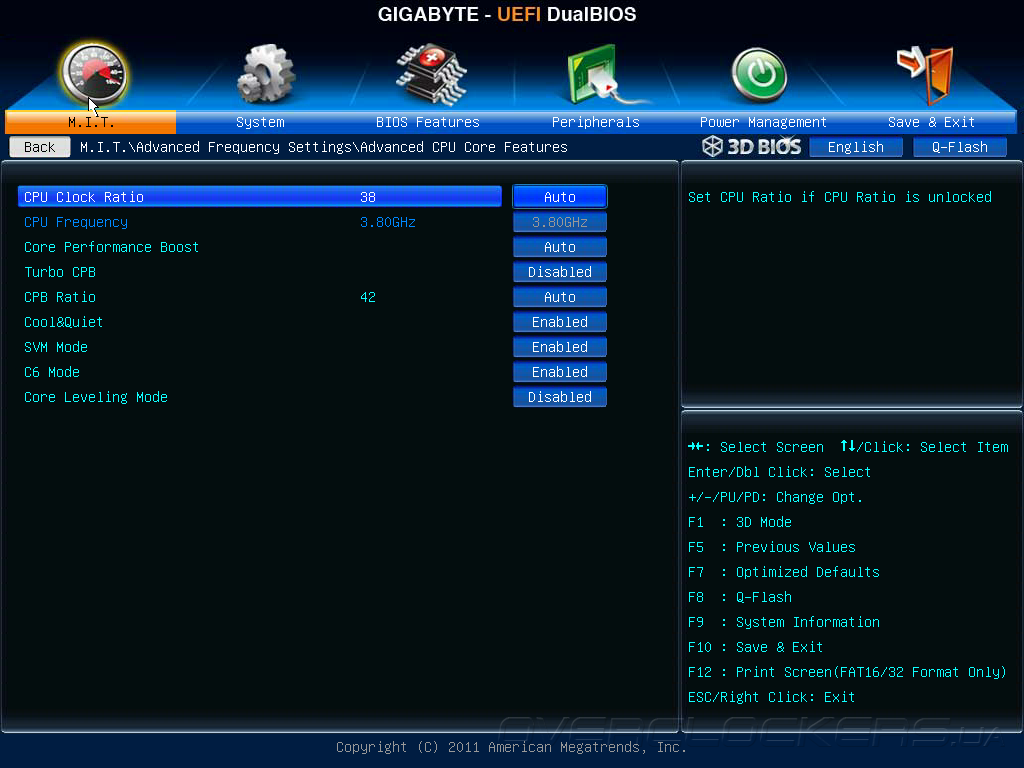

Подменю Advanced CPU Core Features открывает возможности тонкой настройки режима AMD Turbo Core и управления процессорными технологиями энергосбережения. Обращаем ваше внимание на параметр Turbo CPB, который увеличивает быстродействие путем повышения множителя до максимума, независимо от характера вычислительной нагрузки.

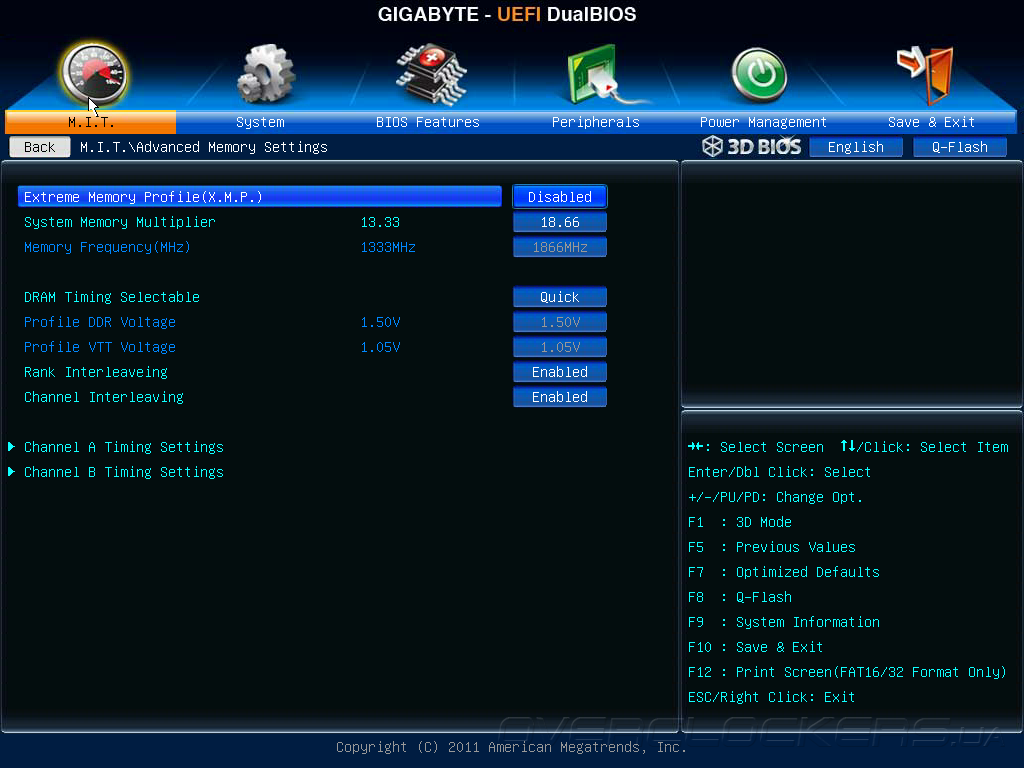

Расширенные настройки подсистемы ОЗУ находятся во вкладке Advanced Memory Features, где пользователи могут задать тактовую частоту и выбрать режим установки таймингов, но также настроить некоторые параметры встроенного в процессоры контроллера оперативной памяти.

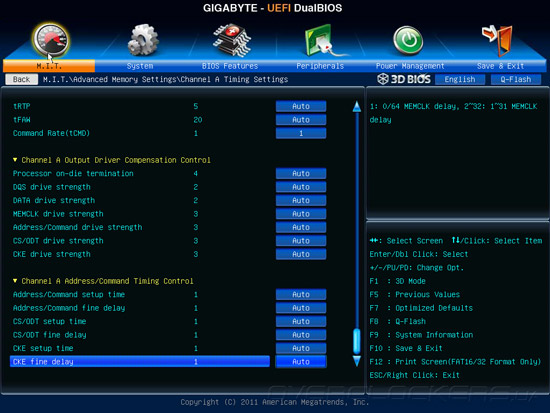

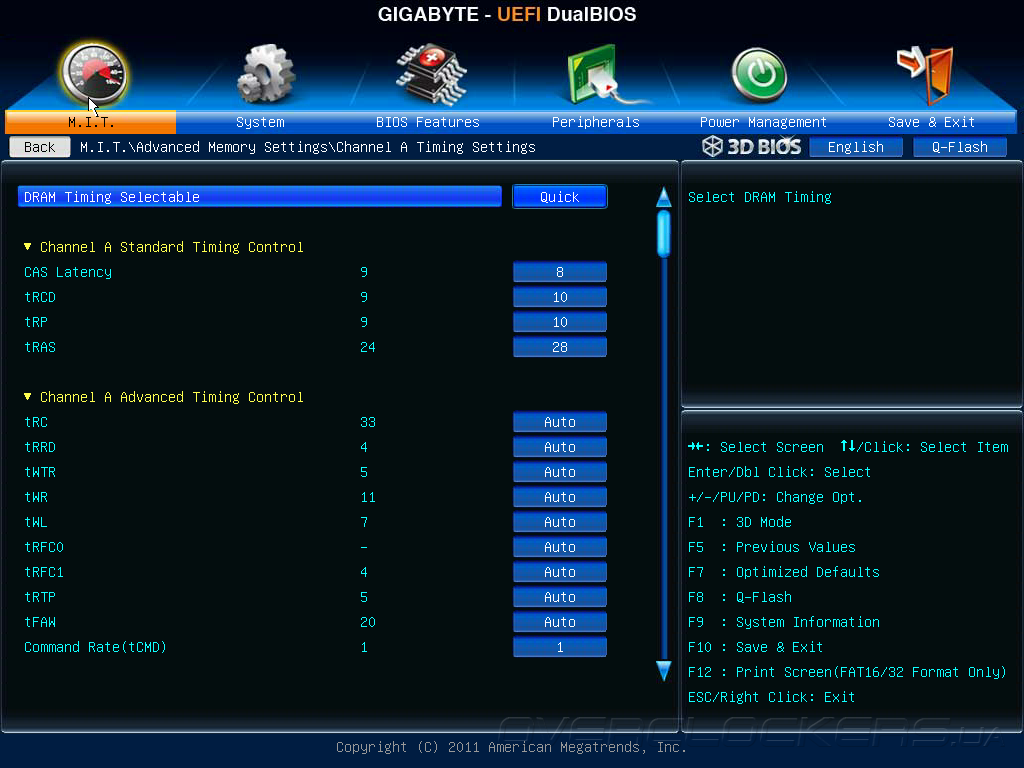

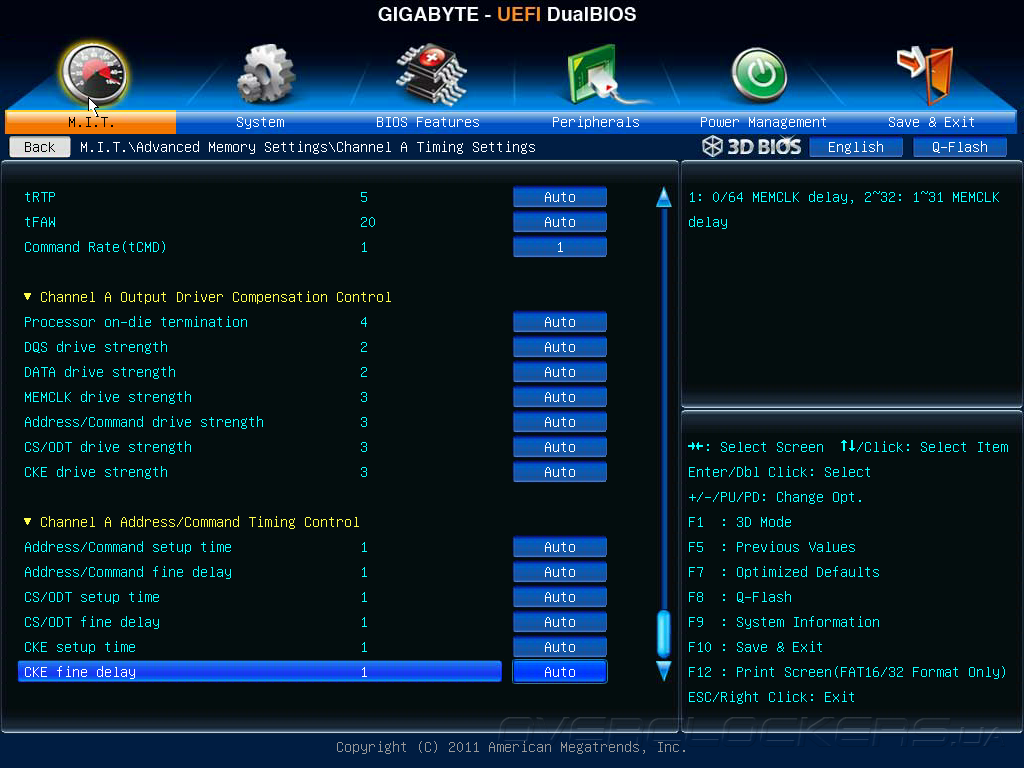

Прошивка материнской платы GA-F2A85X-UP4 предлагает широкие возможности по управлению задержками модулей ОЗУ, которые сосредоточены в подразделе Channel Timing Settings. При необходимости есть возможность установить различные настройки для каждого из двух каналов контроллера оперативной памяти.

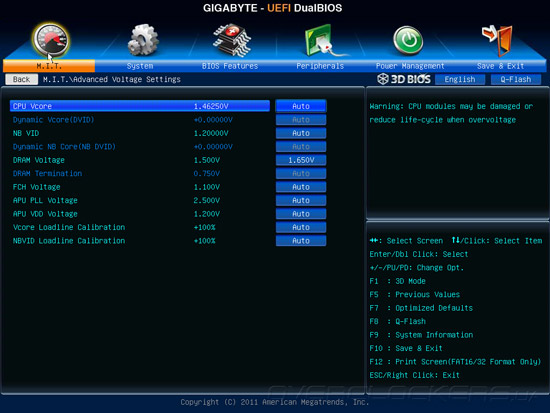

Что касается функций управления узлом электропитания, то UEFI участницы сегодняшнего обзора позволяет регулировать напряжения на всех основных компонентах системной платы. Кроме того пользователи могут настраивать работу функции Loadline Calibration, которая противодействует «просадке» напряжения на вычислительных модулях и встроенном северном мосте при интенсивной нагрузке.
Перечень напряжений, их диапазоны и шаг изменения представлены в следующей таблице:
| Параметр | Диапазон регулировки, В | Шаг, В |
| CPU Vcore | 0,8—2,1 | 0,00625 |
| Dynamic Vcore | –0,8…+0,79375 | 0,00625 |
| NB VID | 0,8—2,1 | 0,00625 |
| Dynamic NB Core | –0,8…+0,79375 | 0,00625 |
| DRAM Voltage | 1,1—2,62 | 0,01 |
| DRAM Termination | 0,55—0,895 | 0,005 |
| FCH Voltage Control | 1,1—1,4 | 0,01 |
| APU PLL Voltage | 2,2—2,8 | 0,01 |
| APU VDD Voltage | 1,2—1,5 | 0,025 |
Для центрального процессора и встроенного северного моста можно выбирать между установкой фиксированного напряжения и добавлением прироста к номинальному значению. Первый способ удобнее для любителей максимального разгона, а второй подойдет тем пользователям, кого интересует полноценная работа энергосберегающих технологий.

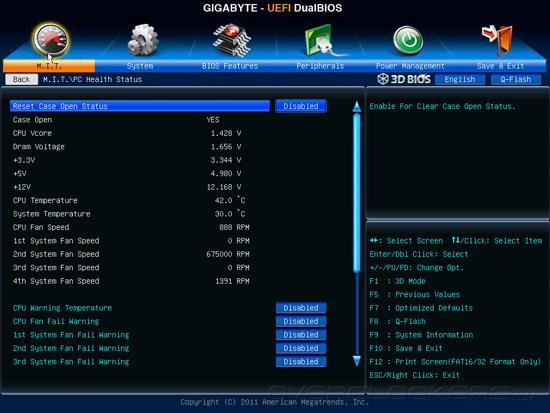

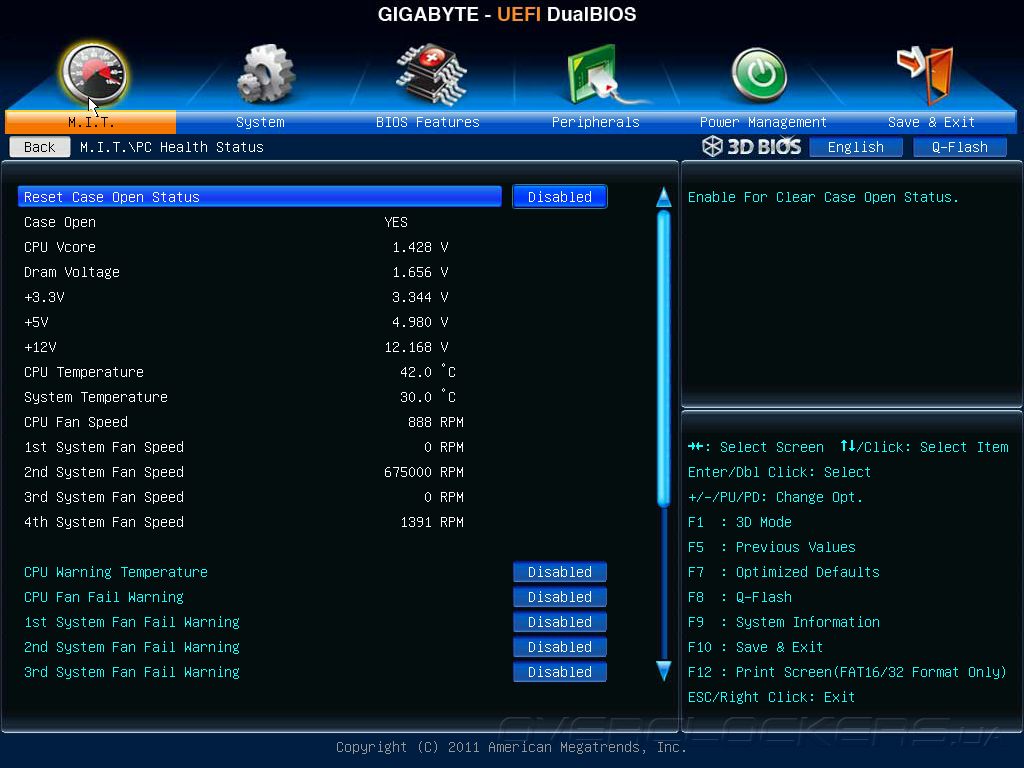

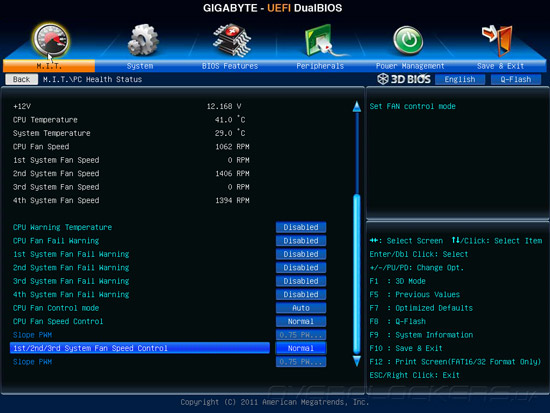

Вкладка PC Health Status служит для отображения показаний датчиков системного мониторинга и управления режимом работы вентиляторов. Прошивка контролирует пять напряжений, две температуры и частоты вращения крыльчаток пяти охладителей.

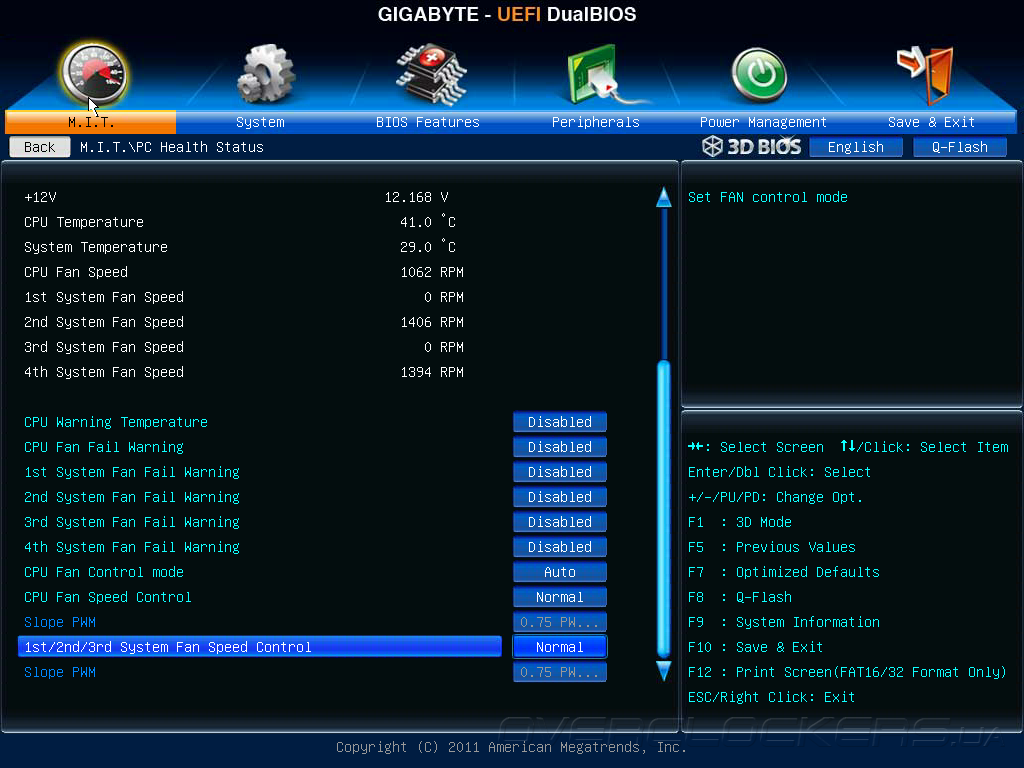

UEFI Setup новинки позволяет управлять режимом работы четырех «карлсонов». Есть несколько предустановленных профилей, а опытные пользователи могут самостоятельно настроить частоту вращения в зависимости от показаний теромодатчика APU.

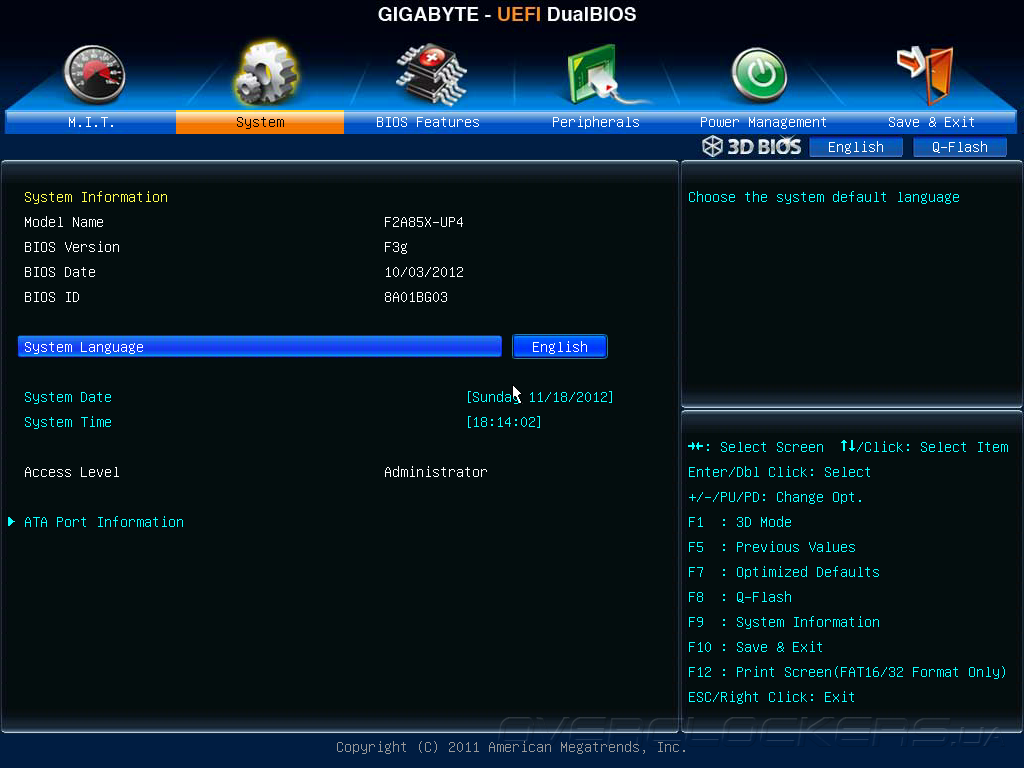

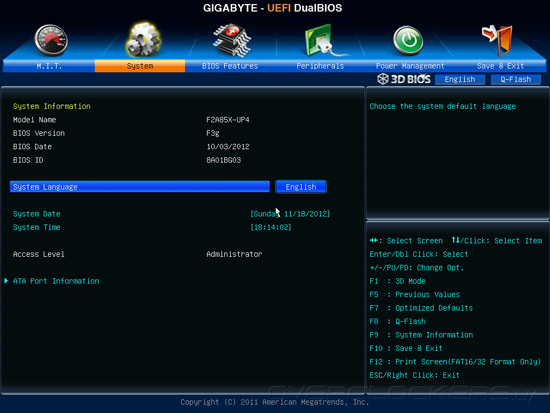

Следующий раздел прошивки — System, в котором пользователи могут получить подробную информацию о прошивке системной платы, задать дату и время, настроить права доступа, а также просмотреть состояние дисковых накопителей.

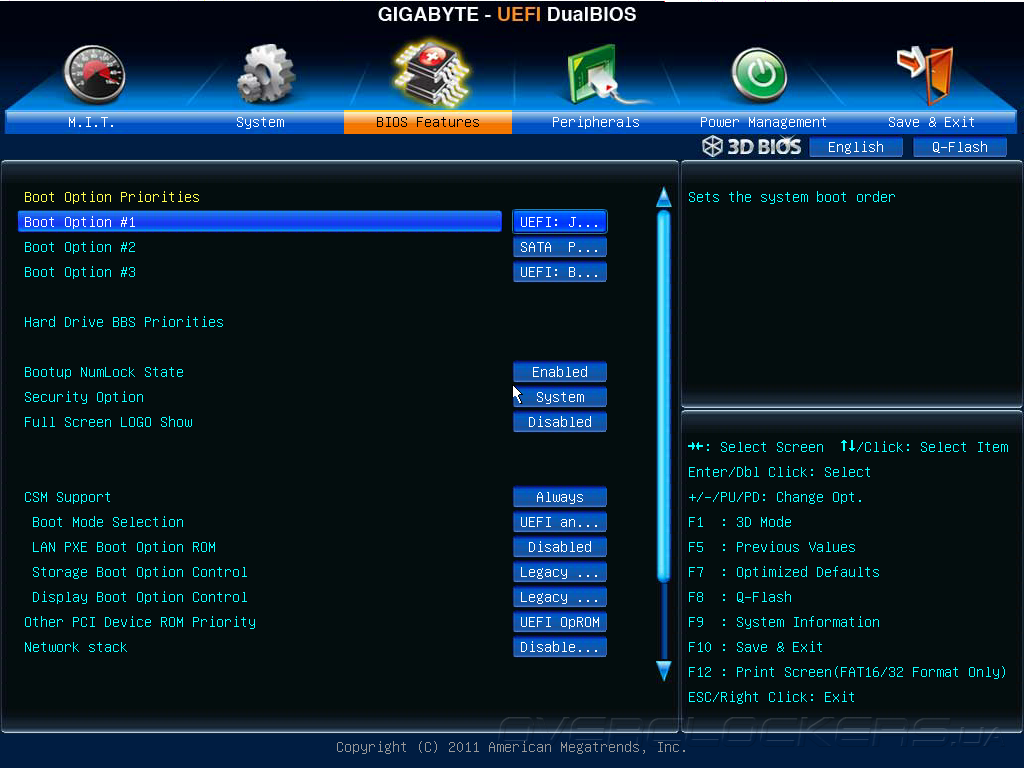

Во вкладке BIOS Features находятся опции, отвечающие за процесс загрузки и порядок инициализации дисковых накопителей.

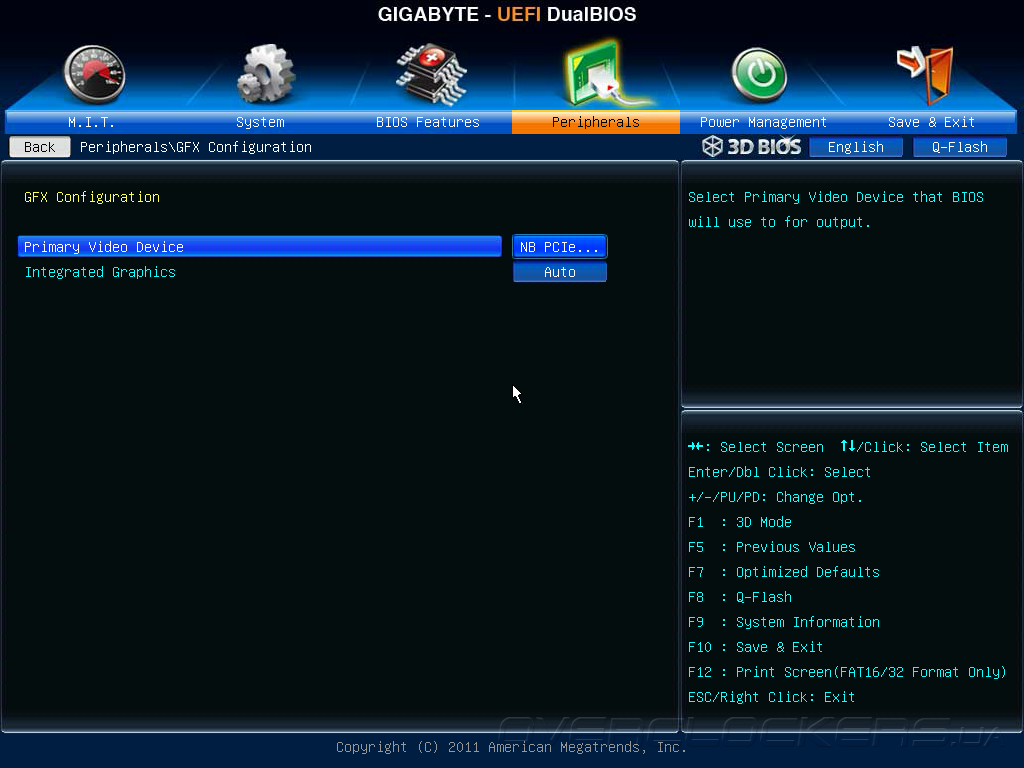

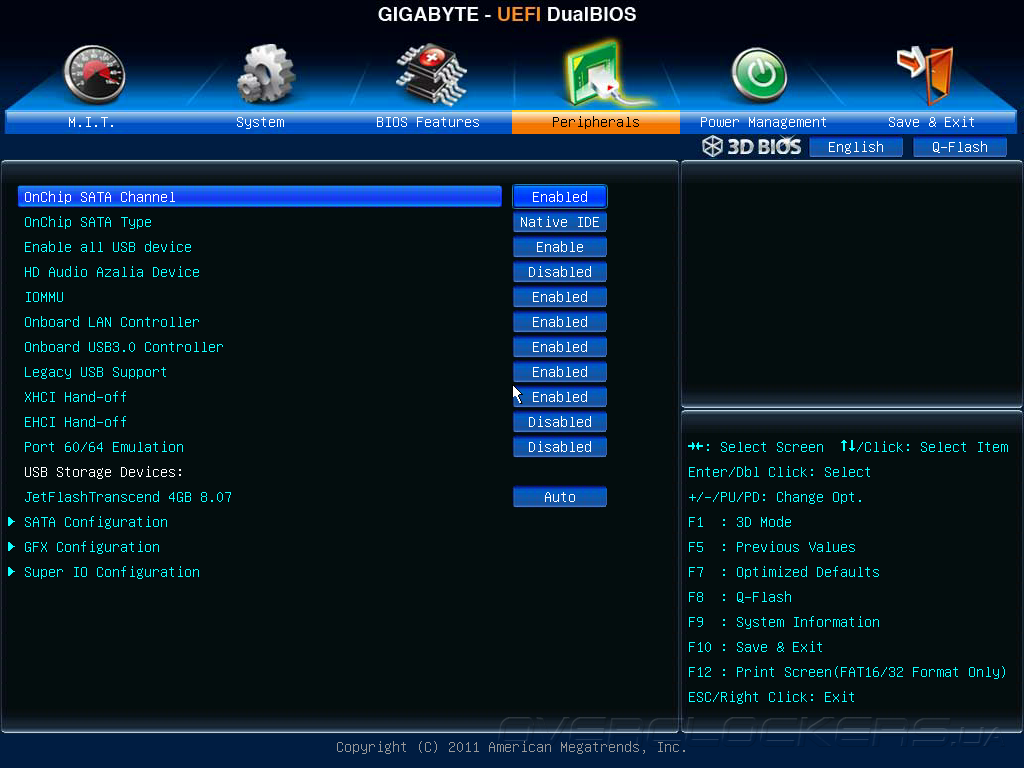

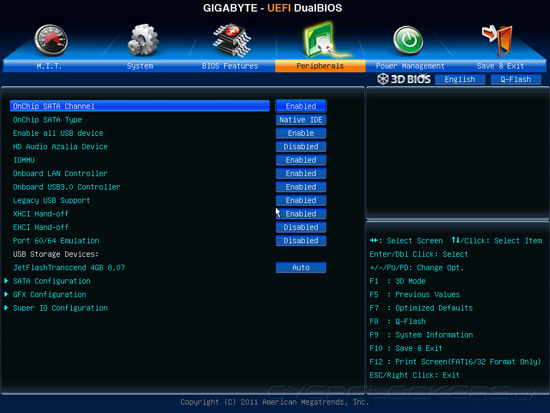

Раздел прошивки Peripherals отвечает за управление функциями системной логики и немногочисленных дополнительных контроллеров, а параметры встроенной видеокарты вынесены в отдельное подменю GFX Configuration.
Одной из отличительных черт UEFI Setup системных плат Gigabyte является наличие режима быстрой настройки 3D BIOS. С его помощью можно выполнять конфигурирование основных параметров «материнки» не заходя в меню настройки. Для изменения опций достаточно мышью выбрать интересующий узел на схематическом изображении системной платы. Также он позволяет управлять режимом работы вентиляторов, задавать порядок инициализации загрузочных устройств и настройками подключения дополнительных устройств.
При наведении курсора на изображения процессорного разъема появляется меню с настройками разгона и быстродействия, а в правой части экрана отображается информация о текущих параметрах разгона и показания системного мониторинга.
Оверклокерские возможности режима 3D BIOS настолько широки, что позволяют полностью отказаться от использования классического меню настройки во время экспериментов по разгону. Кроме описанных функций прошивка GA-F2A85X-UP4 имеет русскоязычную локализацию и позволяет сохранять до восьми профилей с пользовательскими настройками.
Комплектное ПО
Вместе с материнской платой GA-F2A85X-UP4 покупатели получают полный комплект драйверов и неплохой набор программного обеспечения, среди которого наибольший интерес для любителей разгона представляет утилита EasyTune6. С её помощью пользователи могут считывать информацию об основных компонентах системной платы, управлять разгоном гибридного процессора, а также осуществлять мониторинг аппаратного обеспечения. На вкладках CPU и Memory отображаются технические характеристики и данные о текущем режиме работы процессора и модулей ОЗУ.
Вкладка Tuner предлагает пользователям возможность активировать режим автоматического увеличения быстродействия, или установить базовые параметры разгона вручную. Пользователь может задавать значение BCLK, частоту ОЗУ, коэффициенты умножения процессора, в том числе для режима AMD Turbo Core, а также управлять напряжениями на всех основных узлах системной платы.

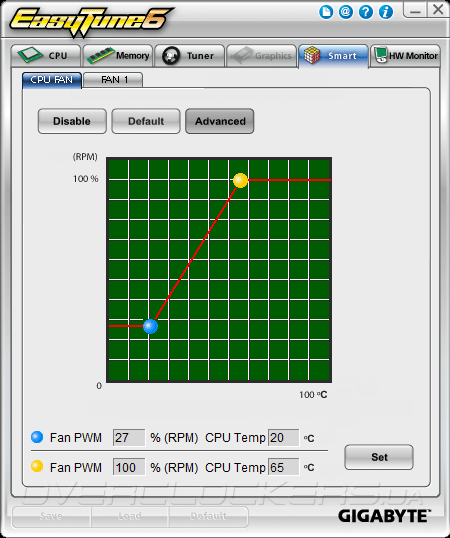

За настройку режима работы вентиляторов отвечает раздел Smart, а вывод показаний системного мониторинга осуществляется в окне HW Monitor, где пользователь может задать пределы срабатывания сигнализации о превышении предельных значений.
Как мы уже не однократно отмечали, программа EasyTune6 имеет приятный интерфейс и весьма удобна в работе, но на фоне всех её преимуществ эта утилита не лишена некоторых недостатков. Среди них отметим отсутствие управления Loadline Calibration, невозможность установки таймингов оперативной памяти, а также слабые по современным меркам функции по управления скоростями вращения вентиляторов. Будем надеяться, что в 7-ой версии EasyTune разработчики из Gigabyte прислушаются к пользователям и добавят в свой программный продукт недостающие функции. Разгонный потенциал
Для оценки разгонного потенциала Gigabyte GA-F2A85X-UP4 мы использовали гибридный процессор AMD A10-5800K, который имеет незаблокированные коэффициенты умножения. Его частотный потенциал еще недостаточно изучен, тем не менее, предварительное исследование показало, что наш APU способен работать на частоте 4500 МГц при использовании качественного воздушного охлаждения.
Героиня сегодняшнего обзора обладает функциональной прошивкой и достаточно мощной силовой подсистемой, так что мы ничуть не удивились, когда GA-F2A85X-UP4 обеспечила тестовому AMD A10-5800K стабильную работу на частоте 4500 МГц. В таком режиме гибридный процессор без ошибок проходил длительный стресс-тест в программе LinX.
Для достижения таких результатов базовая частота была зафиксирована на 100 МГц при коэффициенте умножения в 45 единиц, а напряжение на вычислительных модулях было увеличено до 1,48 В. В нагрузке фиксировалось его уменьшение до 1,464 В, что, впрочем, никак не отразилось на стабильном функционировании гибридного процессора. Оперативная память работала на частоте 2133 МГц с задержками 10-12-12-31-2Т, а в моменты простоя технологии энергосбережения совершенно корректно уменьшали напряжение и тактовую частоту APU.
Активация встроенной видеокарты ничуть не ухудшила разгон вычислительных модулей. Более того, при поднятии напряжения APU VDD со штатных 1,2 В до 1,35 В нам удалось увеличить частоту интегрированного видеоядра до 1013 МГц, что на 213 МГц превышает номинальное значение.
Но больше всего нас впечатлили возможности GA-F2A85X-UP4 по увеличению базовой частоты. После снижения коэффициента умножения и уменьшения частоты ОЗУ нам удалось поднять значение HTT до 160 МГц!
Отличный результат, но для полноты картины его необходимо сравнить его с аналогичными показателями конкурентов. Тем не менее, можно с уверенностью сказать, что системная плата Gigabyte позволит раскрыть частотный потенциал любых AMD A-Series для Socket FM2.
Новички и другие пользователи, не желающие тратить время на самостоятельный подбор оптимальных параметров быстродействия, могут довериться функции автоматического разгона, встроенной в программу EasyTune6.
Разгон гибридного процессора AMD A10-5800K составил 4200 МГц. Для этого базовая частота возросла до 131 МГц при одновременном понижении процессорного множителя до 32. Радует, что технологии энергосбережения сохранили свою работоспособность. Таким образом, ручной подбор оптимальных параметров быстродействия позволяет добиться гораздо лучших результатов.
Тестовый стенд
Проверка производительности и разгонного потенциала системной платы Gigabyte GA-F2A85X-UP4 проводилась в составе тестового стенда следующей конфигурации:
- процесор: AMD A10-5800K (3,8 ГГц);
- кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
- память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
- видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
- накопитель: WD VelociRaptor WD1500HLHX (150 ГБ, 10000 об/мин, SATA 6 Гбит/с);
- блок питания: Seasonic X-650 (650 Вт).
- Gigabyte GA-F2A85X-UP4 (UEFI Setup F3g от 03.10.2012);
- ASUS F2A85-V Pro (UEFI Setup 5104 от 14.09.2012).
Для оценки производительности использовался такой набор программного обеспечения:
- AIDA64 2.70 (Cache & Memory benchmark);
- Futuremark PCMark 7;
- Futuremark 3DMark 11;
- Batman: Arkham City;
- F1 2012;
- World in Conflict: Soviet Assault.
Результаты тестирования
Для проверки скорости подсистемы ОЗУ участниц тестирования мы использовали Cache & Memory benchmark, входящий в состав AIDA64 2.70.
Производительность в операциях чтения и записи обоих «материнок» примерно равна, а при копировании данных модель Gigabyte показывает чуть меньшую скорость работы. В принципе, оба продукта показывают сопоставимые результаты.
Оценка продуктивности системных плат в полусинтетическом бенчмарке Futuremark PCMark 7 позволяет спрогнозировать быстродействие в реальных прикладных приложениях.
В общем зачете лидирует ASUS F2A85-V Pro, хотя, героиня сегодняшнего обзора отстает совсем незначительно.
Практически во всех тестовых сценариях Gigabyte GA-F2A85X-UP4 немного уступает своей сопернице. Проигрыш невелик, так что в реальных приложениях пользователи не заметят никакой разницы.
Теперь переходим к игровым тестам, но, прежде чем приступит к измерению частоты смены кадров в реальных приложениях, сравним результаты материнских плат в полусинтетическом тестовом пакете Futuremark 3DMark 11. Для снижения влияния видеокарты мы использовали профиль Performance.
Обе соперницы продемонстрировали совершенно идентичный результат, так что в игровых приложениях можно рассчитывать на одинаковый уровень быстродействия.
При детальном анализе итогов отдельных подтестов становится видно, что GA-F2A85X-UP4 несколько уступает конкурентке в подтестах, связанных с нагрузкой на центральный процессор. Скорее всего, дело в «сырой» прошивке, так что с выходом новых версий управляющего микрокода ситуация может измениться.
Измерения частоты смены кадров в современных 3D-играх выполняются в разрешении 1680х1050 при высоких, но не максимальных, настройках качества без активации полноэкранного сглаживания.
В шутере от первого лица Batman: Arkham City плата Gigabyte проиграла сопернице, а в гоночном симуляторе F1 2012 новинка опередила системную плату ASUS. При этом в игре World in Conflict: Soviet Assault обе участницы тестирования показали одинаковый уровень быстродействия. В такой ситуации мы склонны винить недостаточно отлаженные управляющие микрокоды материнских плат, иначе объяснить нестабильный уровень продуктивности в играх попросту невозможно.
Энергопотребление
Для измерения энергопотребления системных плат использовался прибор Basetech Cost Control 3000. С его помощью фиксировалось пиковое значение потребляемой тестовыми стендами мощности во время прохождения стресс-теста LinX, а также среднее энергопотребления во время простоя системы.
Без загрузки Gigabyte GA-F2A85X-UP4 продемонстрировала больший, нежели соперница, уровень энергопотребления, хотя, разница в один ватт вряд ли существенна. Зато, в нагрузке энергоэффективность новинки оказалась лучше, чем у ASUS F2A85-V Pro. Похоже, что КПД преобразователя напряжения, построенного с использованием интегральных сборок, действительно выше, чем у VRM, сконструированного с применением традиционных MOSFET.
Выводы
Оценивать продукты нового поколения одновременно и сложно, и невероятно интересно. В случае с материнской платой GA-F2A85X-UP4 можно с уверенностью заявить, что «первый блин» у компании Gigabyte вышел отнюдь не комом. Даже наоборот, мы были приятно удивлены, насколько качественным и сбалансированным оказался продукт. Новинка предлагает достаточные возможности расширения, а хороший запас прочности силовой подсистемы вместе со стабильной прошивкой 3D BIOS, в основе которой лежит UEFI, обеспечили достойный разгонный потенциал. Конечно, для объективной оценки необходимо протестировать хотя бы несколько «материнок» других производителей, тем не менее, высочайшее качество Gigabyte GA-F2A85X-UP4 заслуживает самих высоких похвал.
