Возможности UEFI

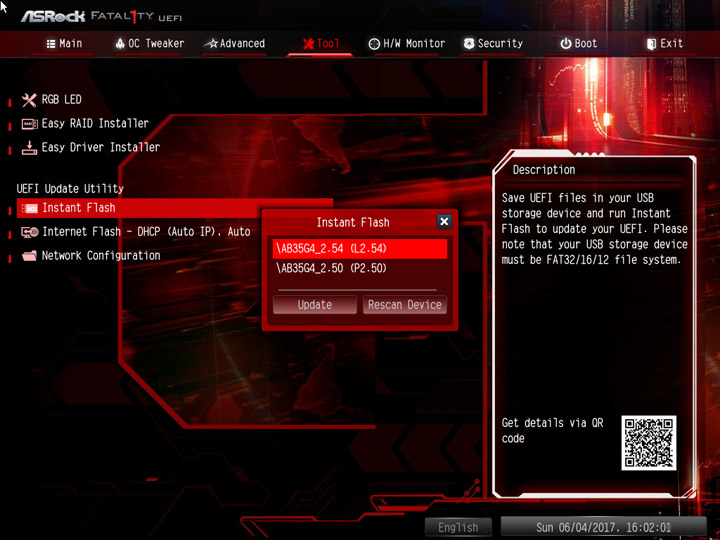

В этом обзоре я использовал тестовую версию прошивки, привносящую поддержку AGESA 1.0.0.6. Платы, оснащённые ранними версиями микрокода, не имеют встроенного механизма по обновлению, поэтому запускать процедуру придётся из Windows. Но в последующих версиях инженеры исправили спорные моменты, потому прошивка проходила аналогично прочим изделиям — с применением «флешки».

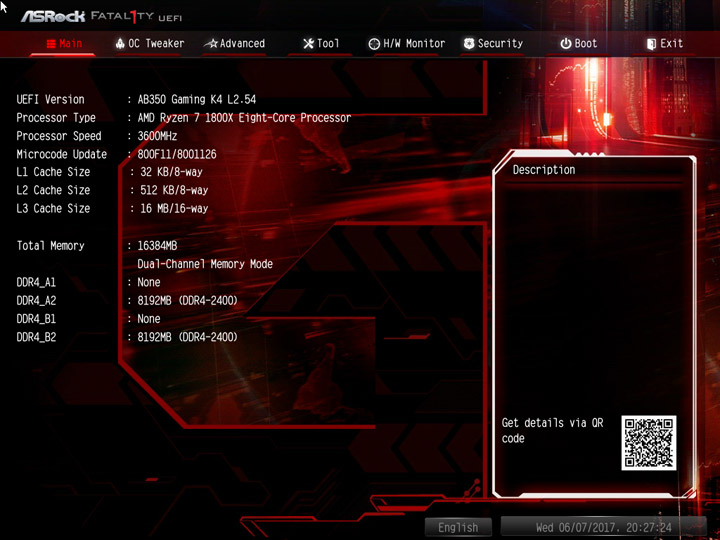

По всей видимости, все силы инженеров направлены вовсе не на упрощение работы в UEFI, базового стартового меню я не видел ни в одной из версий, возможно, такой режим появится в будущем. В наличии только расширенный режим.

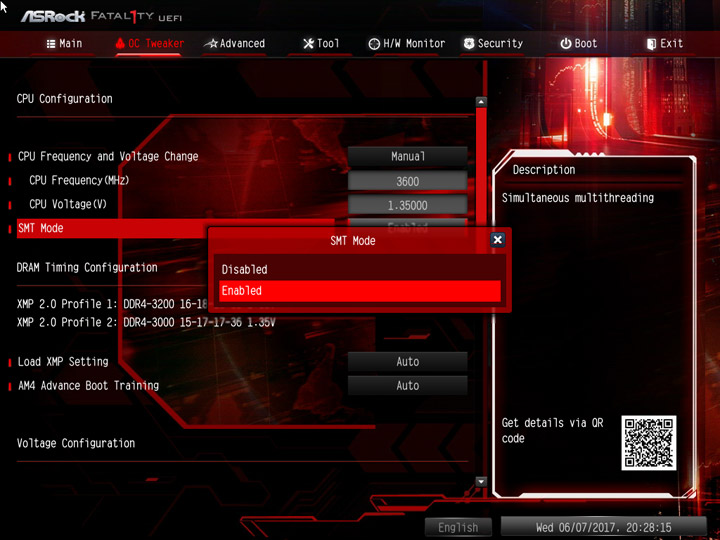

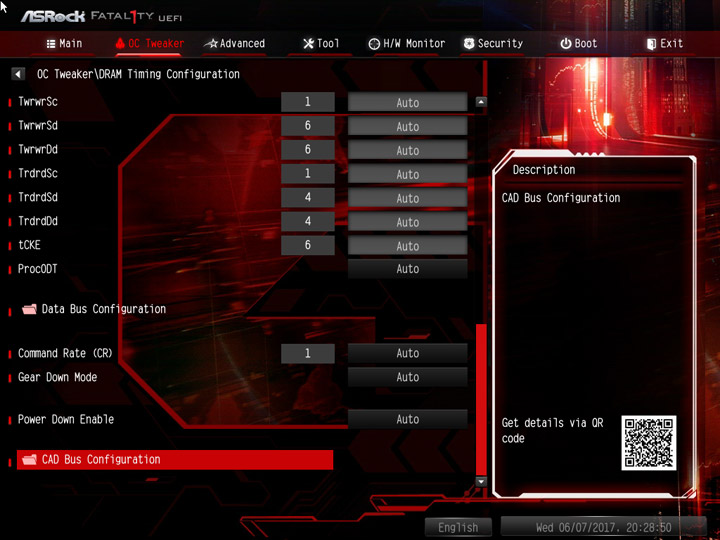

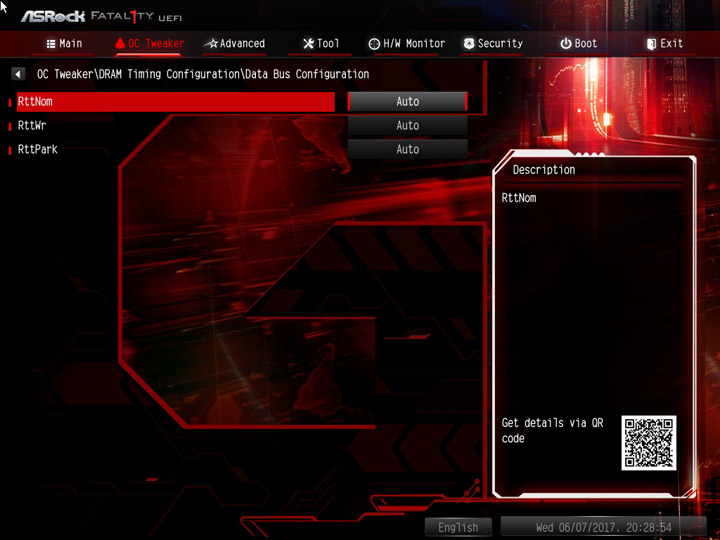

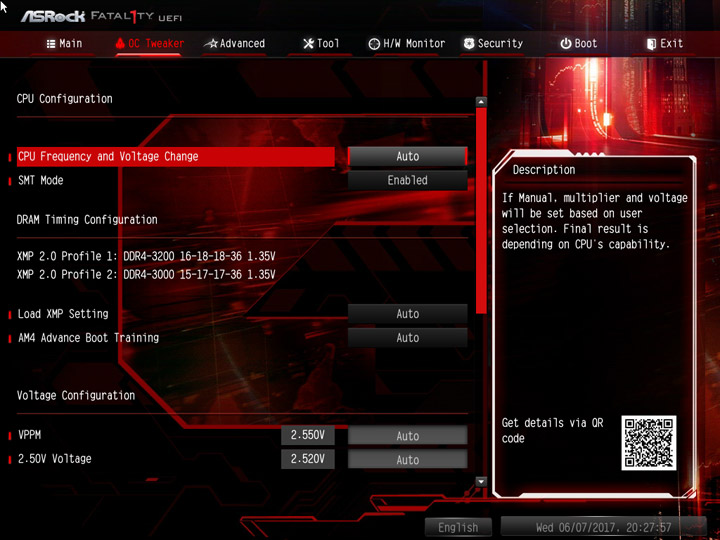

Второй раздел, носящий имя OC Tweaker, не должен окрылять своим названием, механизмы по проведению тонкой настройки, куда можно причислить и оверклокинг, распределены по разным рубрикам. Впрочем, изменить частоту ЦП и указать новое значение напряжения для него можно именно тут (метод offset не предусмотрен).

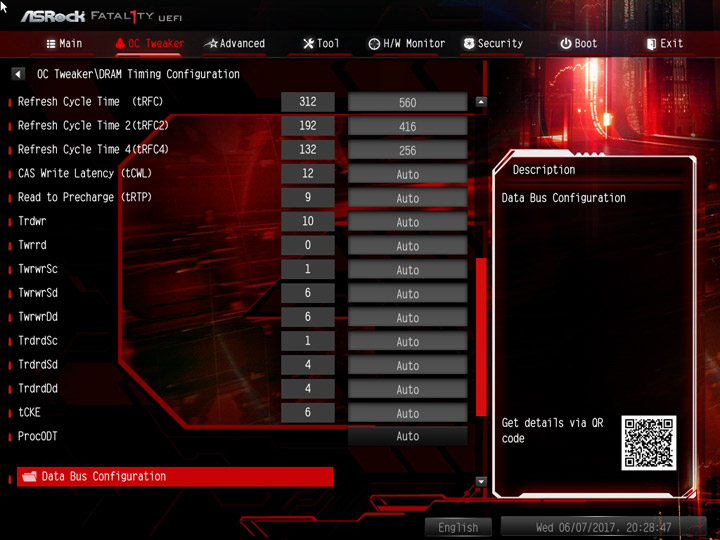

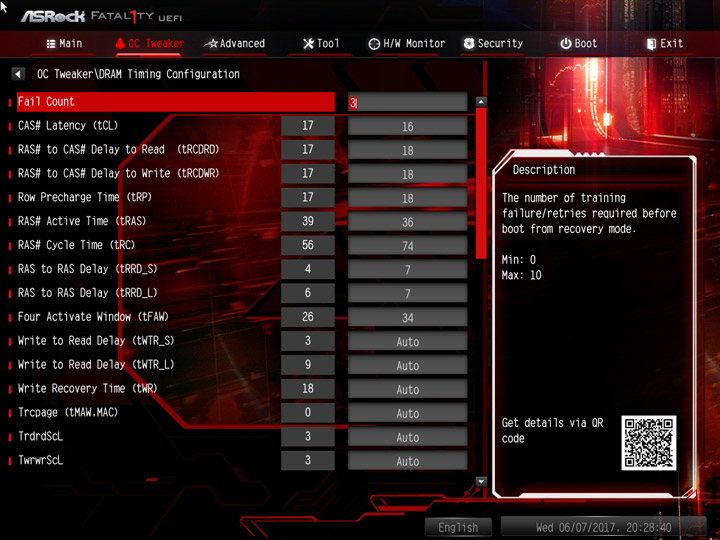

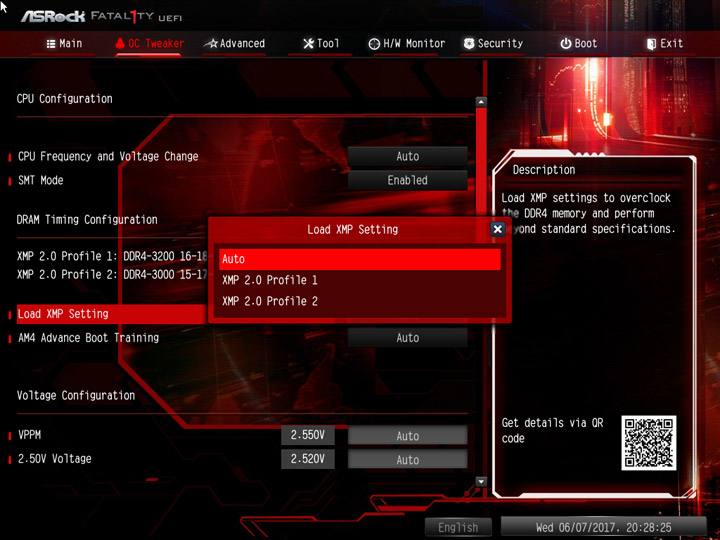

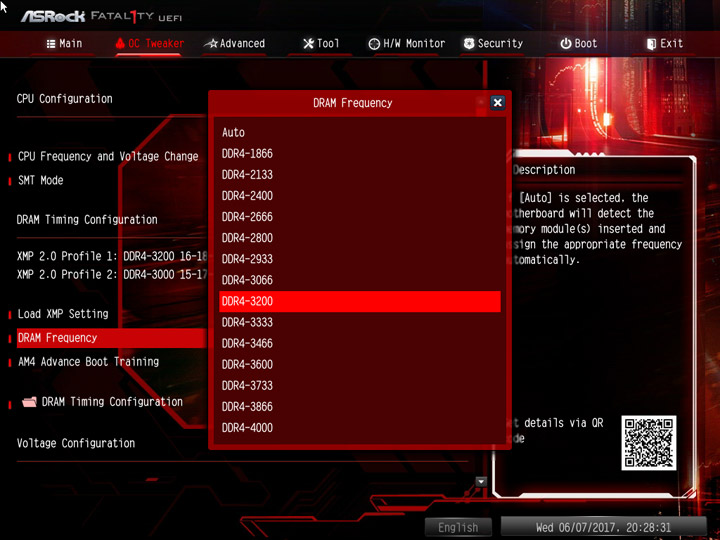

Изменить частоту ОЗУ можно будет сразу после активации одного из профилей XMP. Насколько мне удалось разобраться, именно в этот момент происходит автоматическое повышение NB Voltage.
Общее число доступных к изменению величин небольшое. Механизма по воздействию на напряжение Uncore нет, но есть, как я только что писал, косвенный путь для его повышения. Профили LLC отсутствуют.
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| CPU Frequency (МГц) | 2200–6300 | 25 |
| CPU Voltage (В) | 0,9–1,55 | 0,00625 |
| DRAM Frequency (МГц) | 1866–4000, 2800–3866 | 266 |
| DRAM Voltage (B) | 1,2–1,8 | 0,005 |
| +1.8 Voltage (В) | 1,7–3,0 | 0,02 |

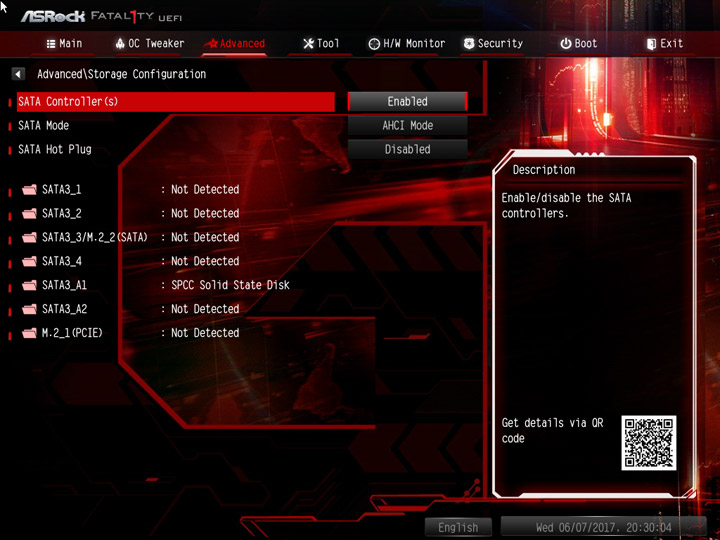

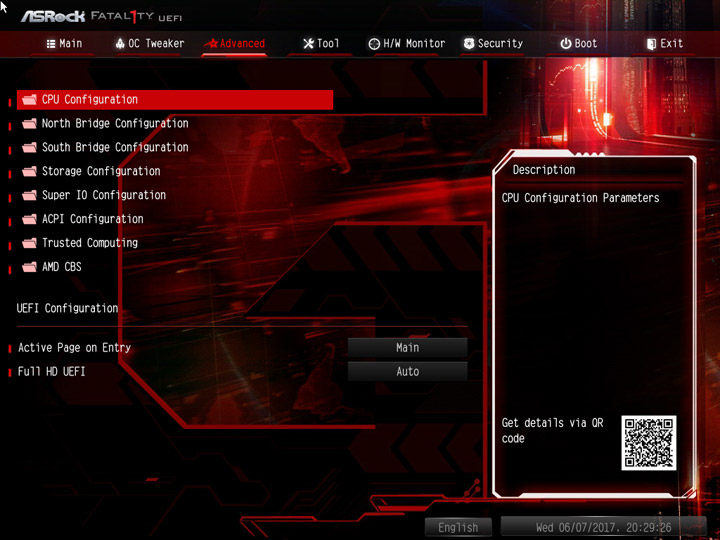

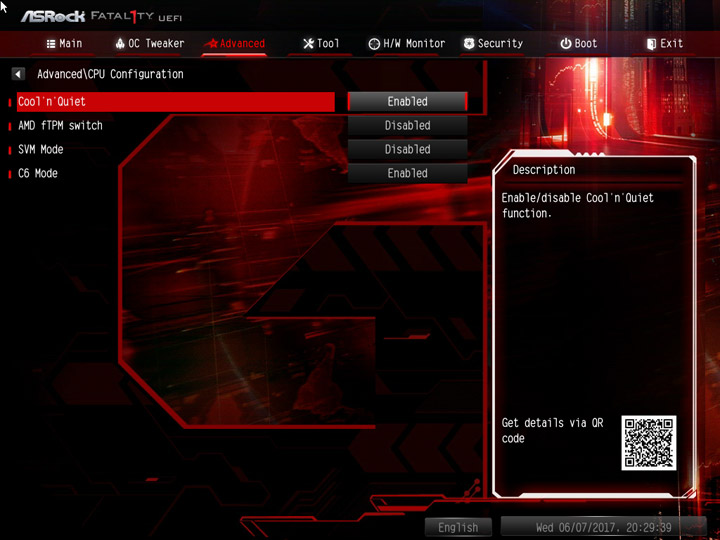

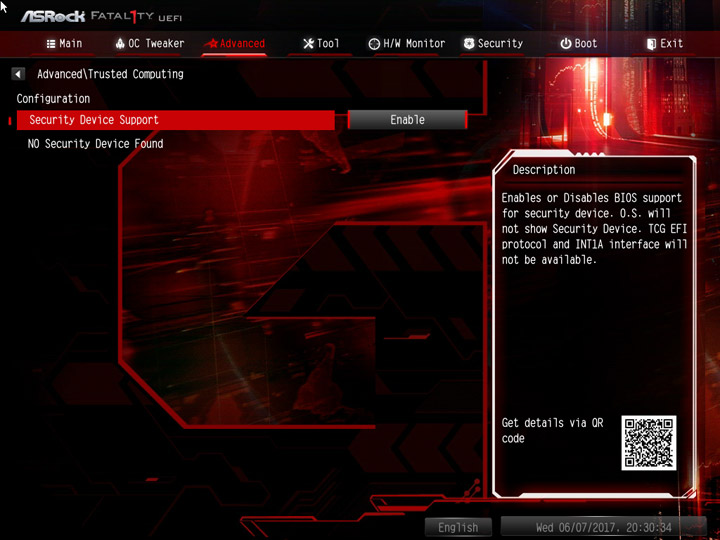

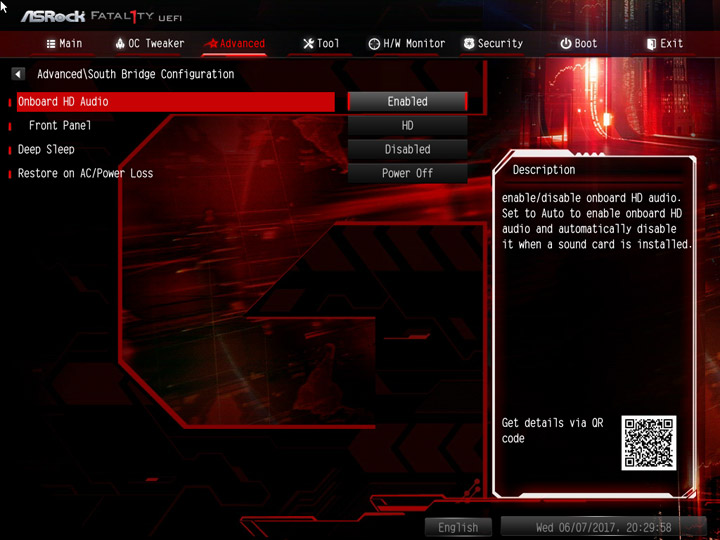

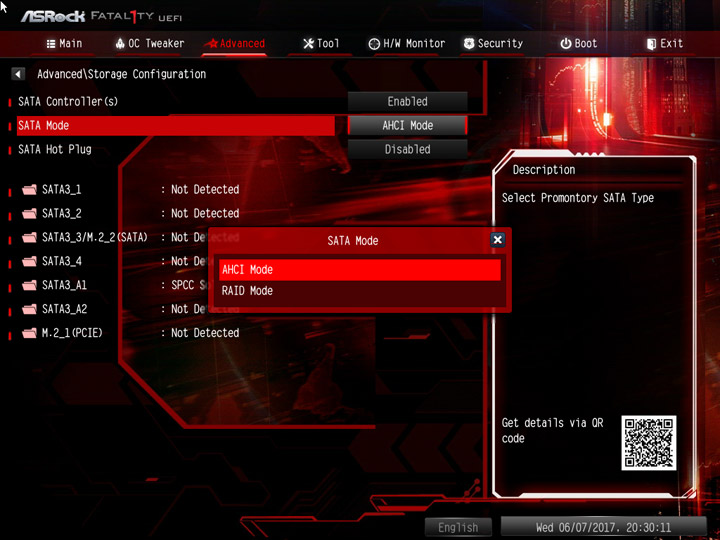

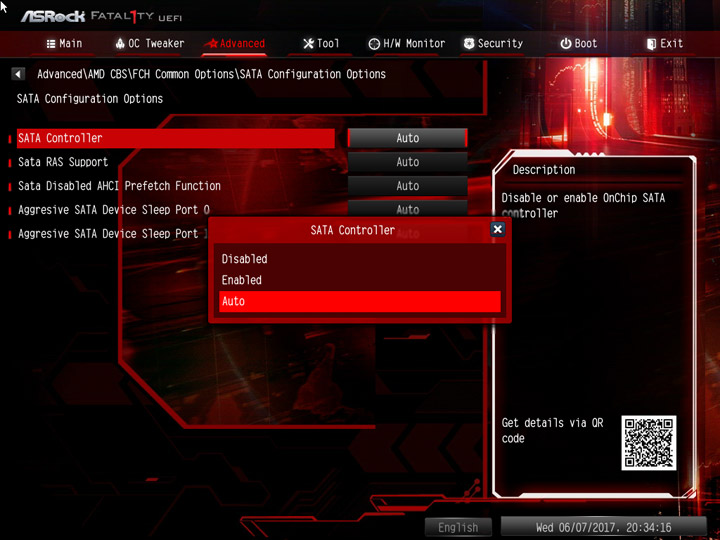

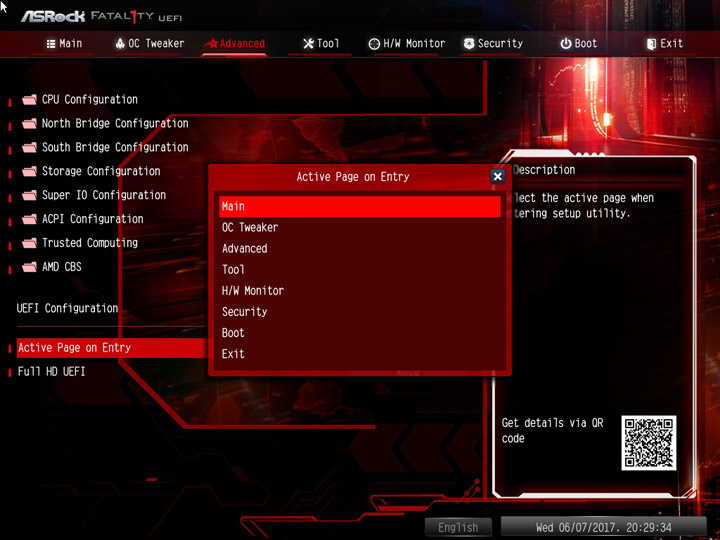

Первые строчки в меню Advanced заняты преимущественно периферией.

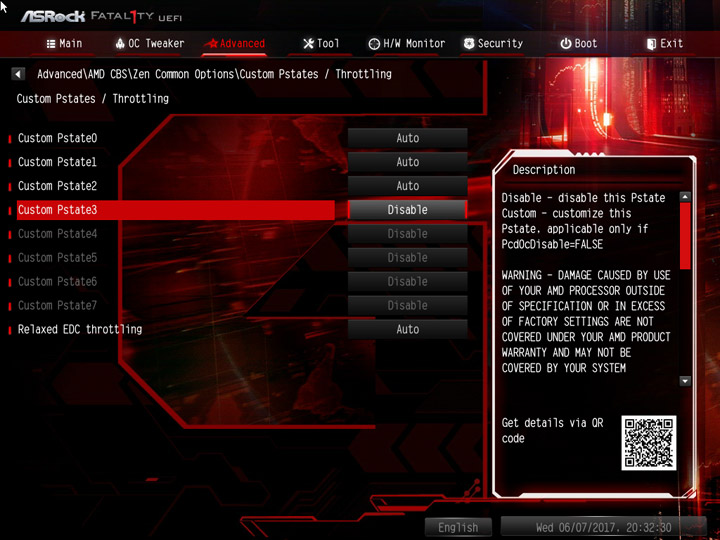

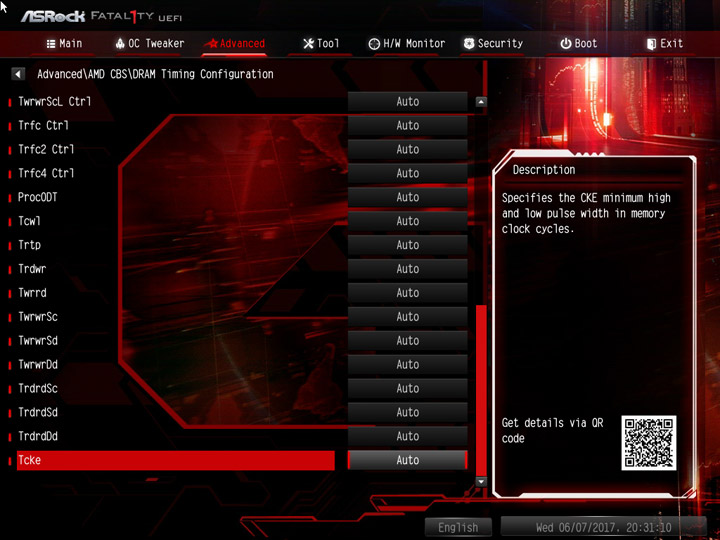

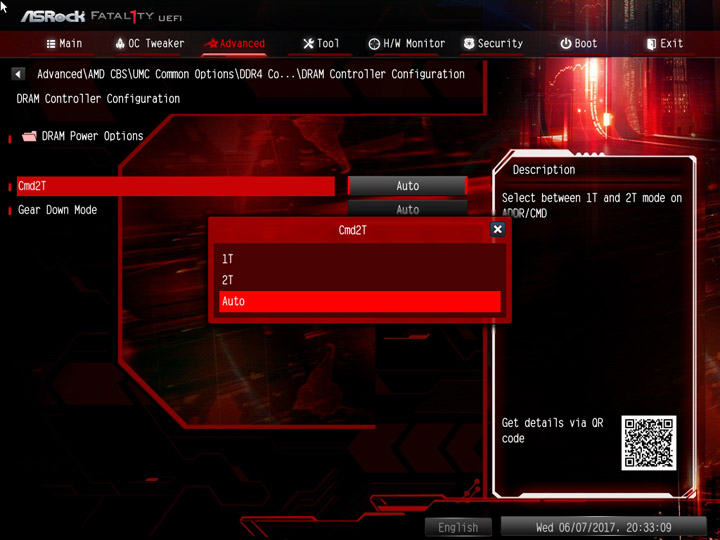

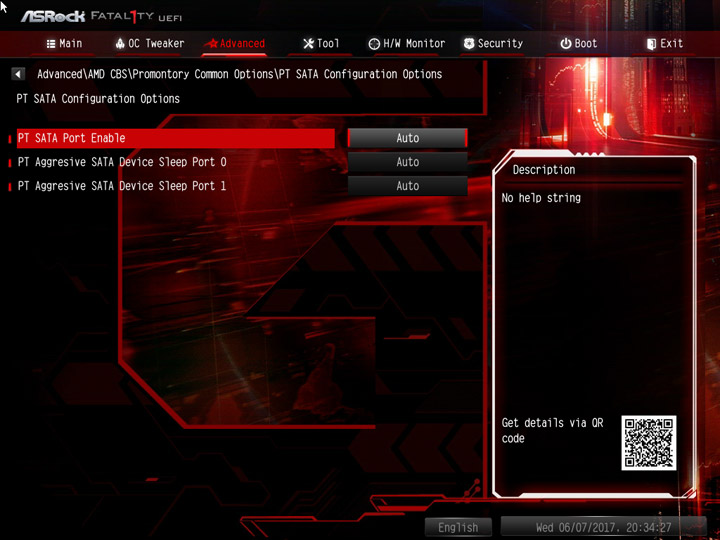

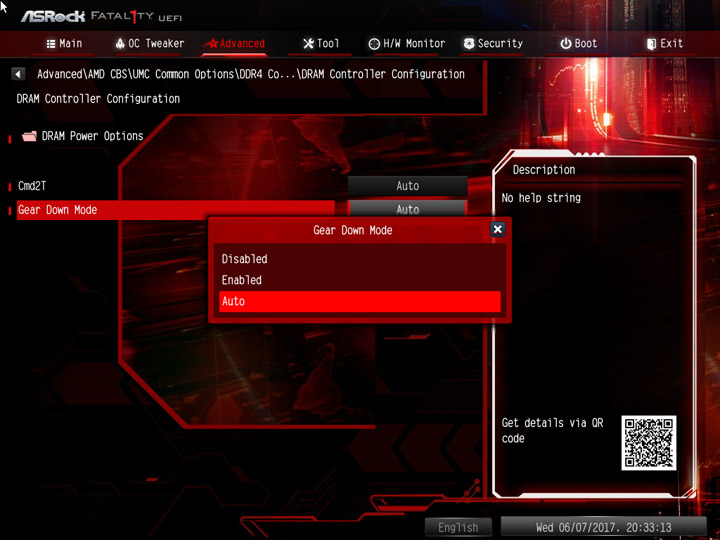

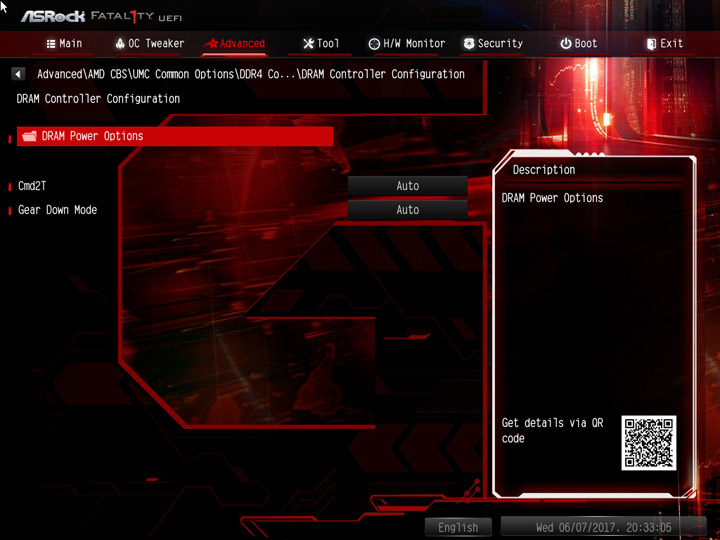

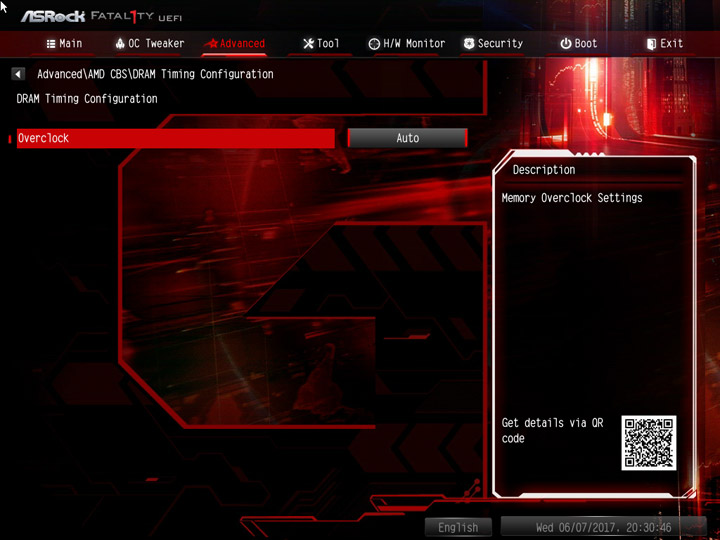

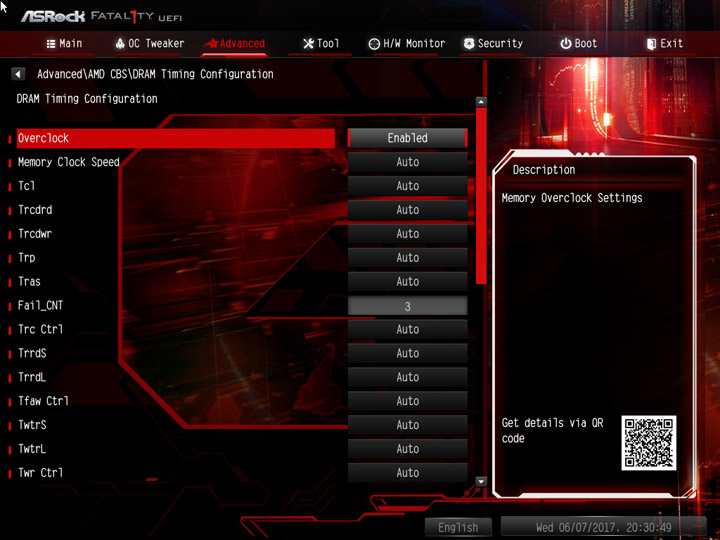

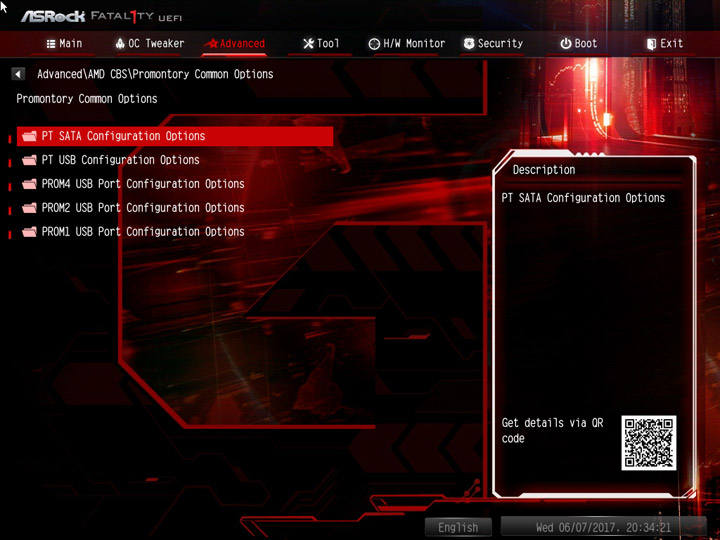

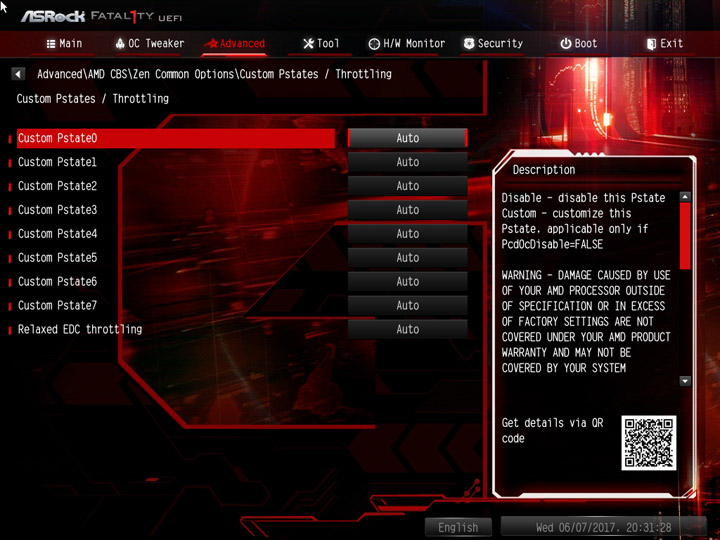

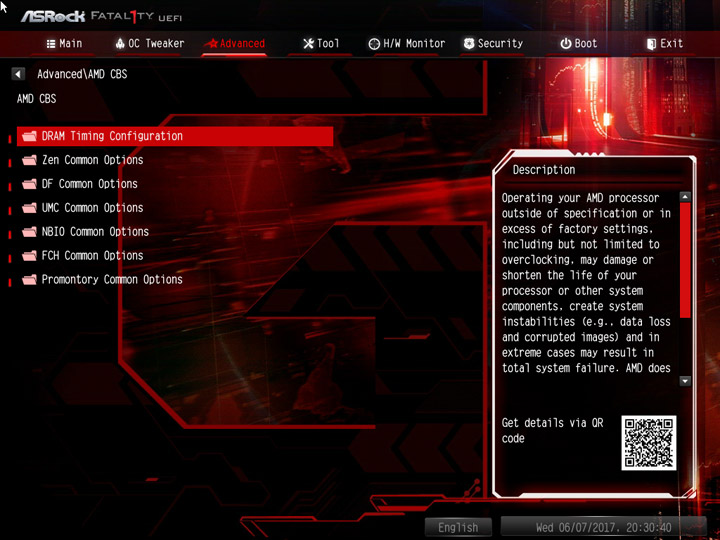

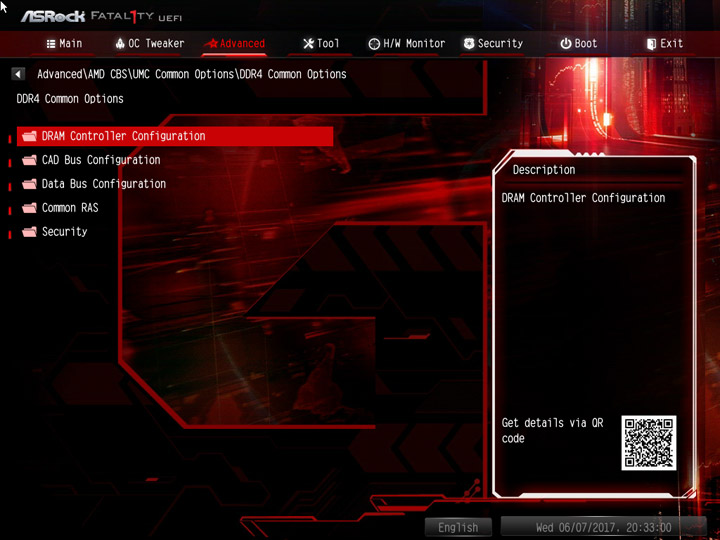

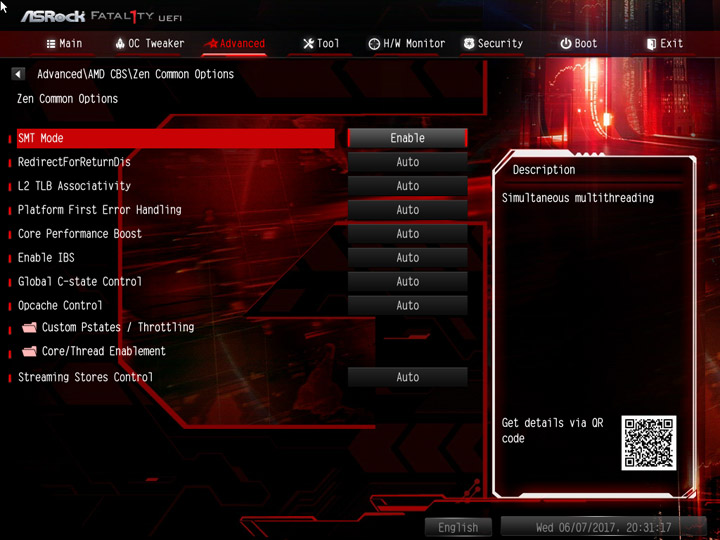

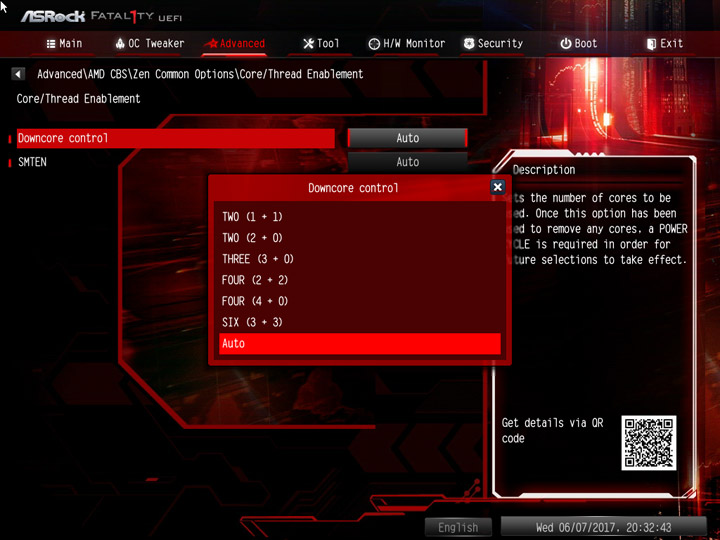

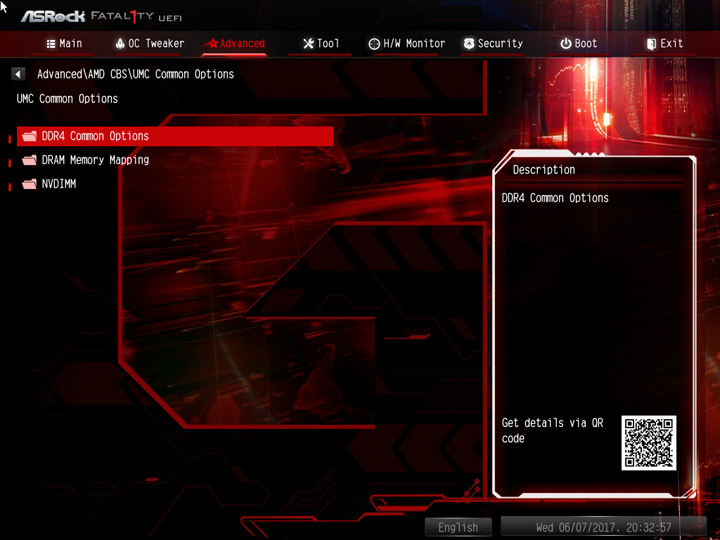

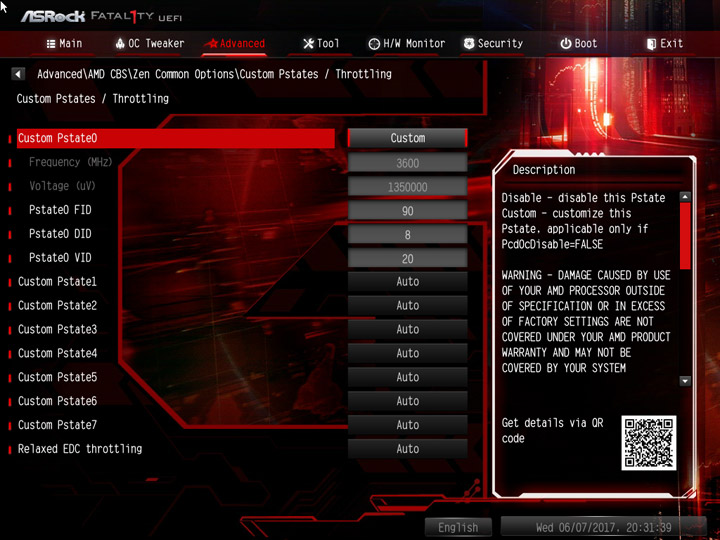

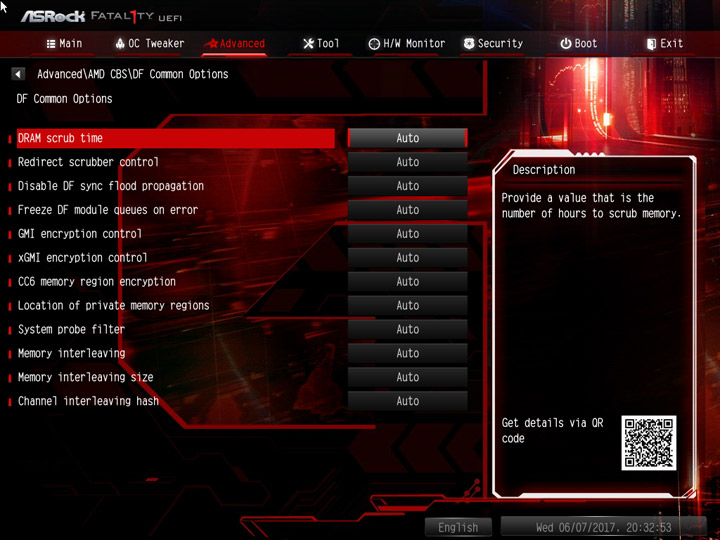

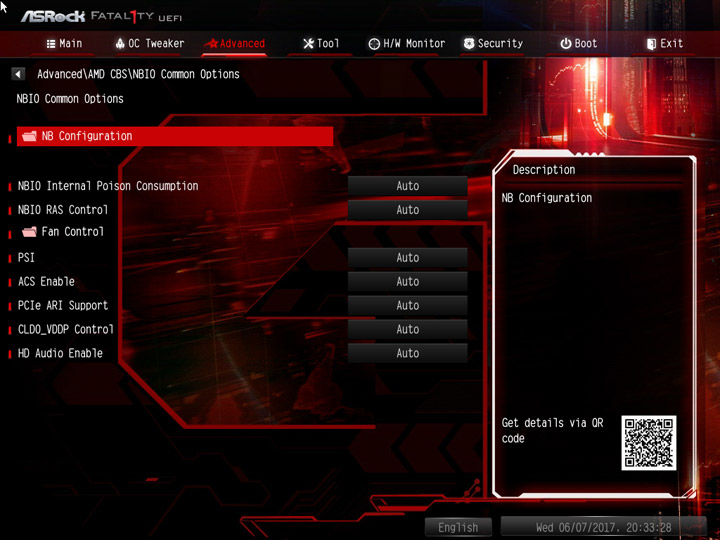

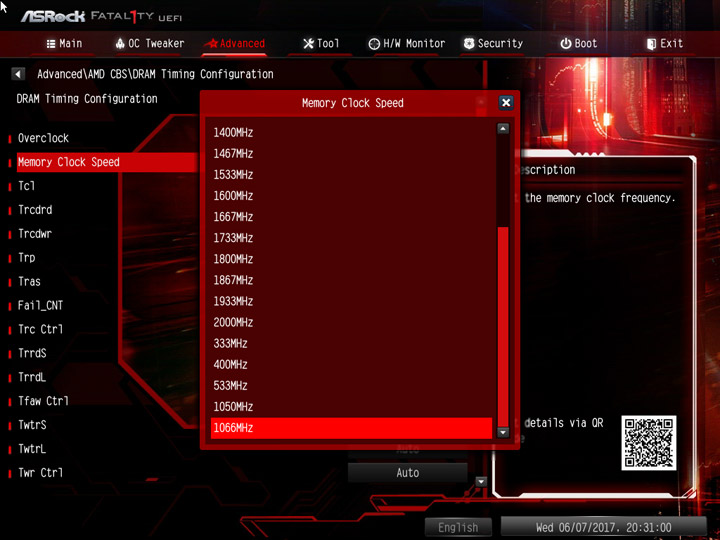

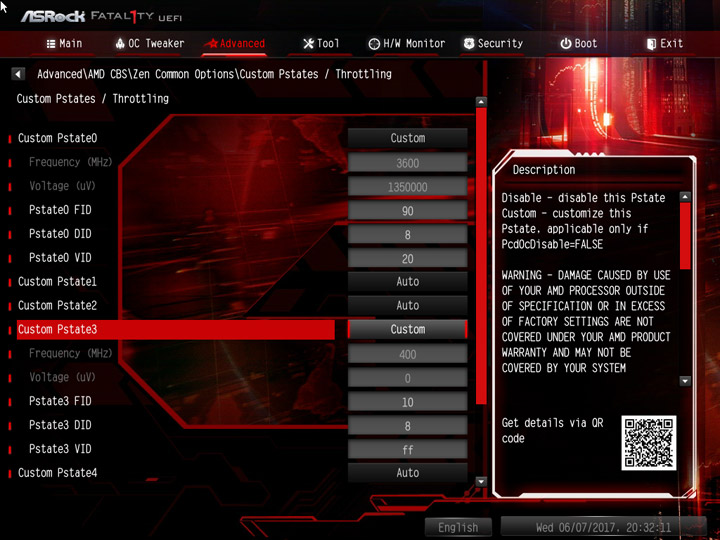

Пункт меню AMD CBS позволяет получить контроль над SOC, коим испытуемый Ryzen 7 1800X фактически и является. Особый интерес здесь предоставляет рубрика Custom Pstates. Впрочем, как будет видно после проведения разгонных мероприятий, интерес к ней на этой плате может быть, разве что, исследовательским.

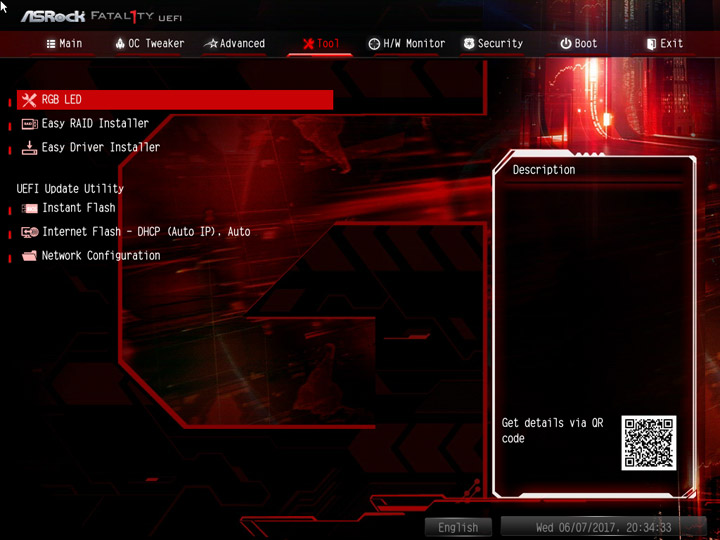

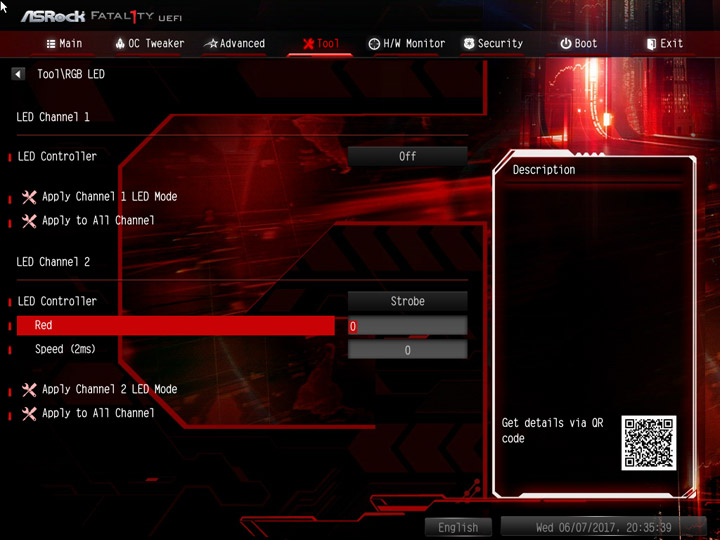

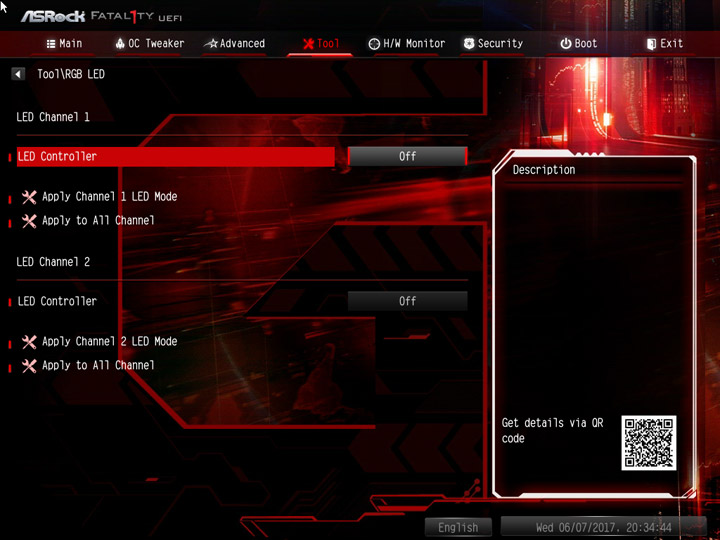

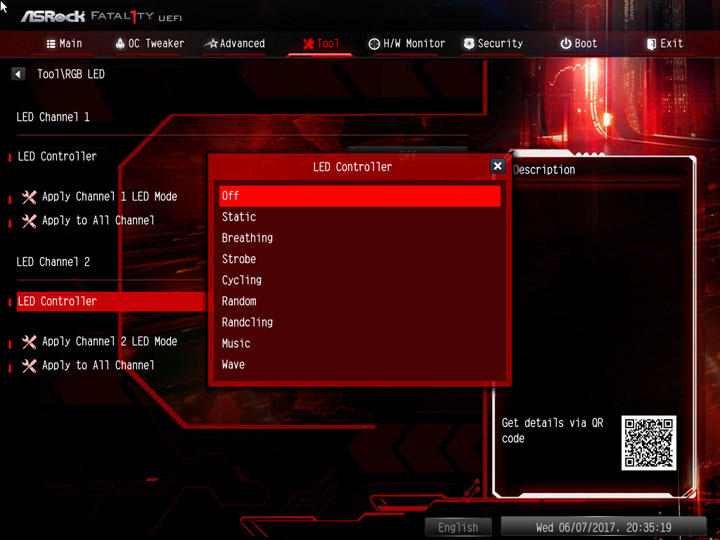

Необычно скромно выглядит страница с фирменными инструментами. Нет привычного просмотрщика оборудования. Выделяется только RGB LED. Насколько я понял его структуру, первый канал заведует настройками подключенных внешних лент, а второй — одноцветной иллюминацией на плате (красного типа).

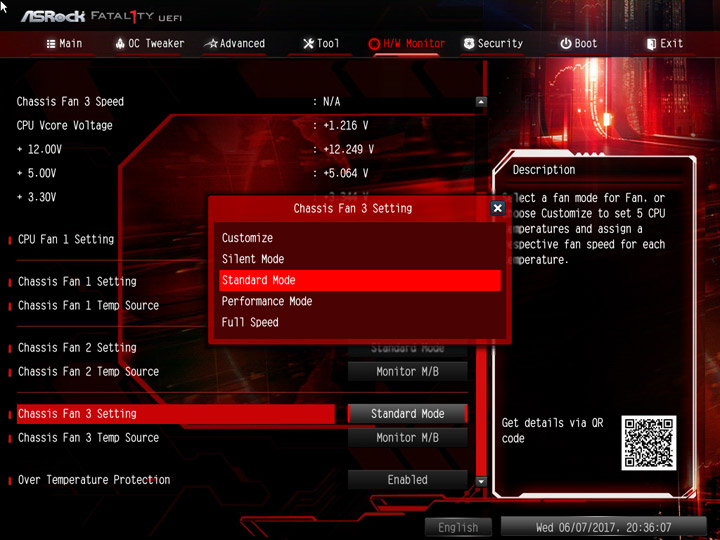

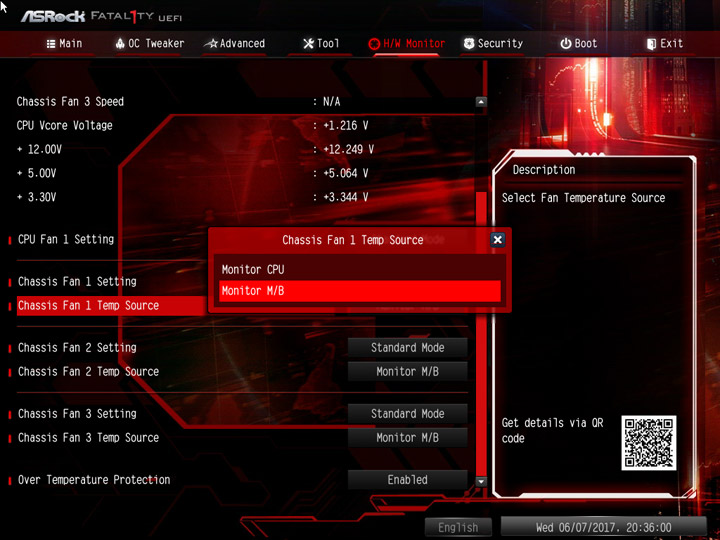

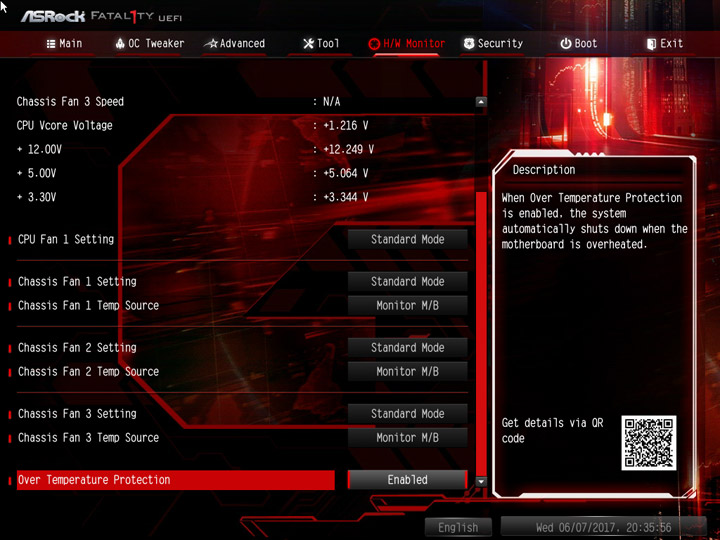

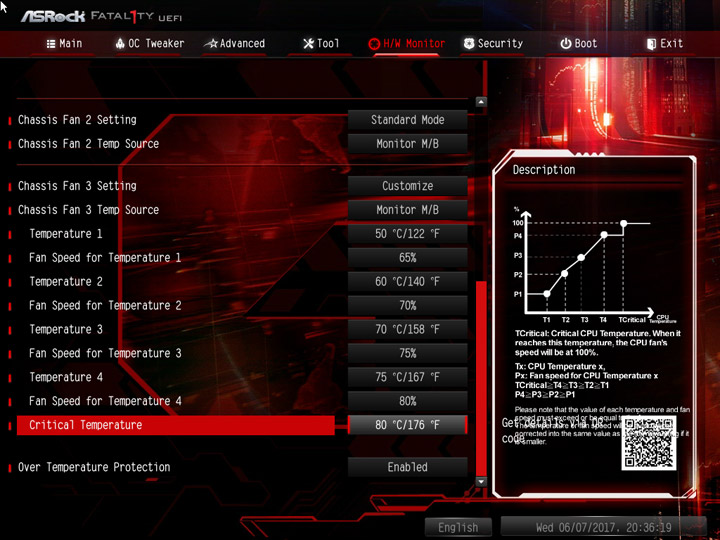

Плата может отследить всего две температуры. Для контроля за частотой вращения вентиляторов есть несколько готовых профилей и возможность создания собственного сценария.
Выбор способа управления должен происходить автоматически, но только для гнёзд под номерами «2» и «3». Первые два будут замедлять только четырёхпроводные модели. Самостоятельно определиться с типом используемого метода нельзя. Как не пытался я менять настройки — ничего толкового у меня не вышло, для второго корпусного гнезда активным был метод понижения питающего напряжения, а способ изменения скважности ШИМ использовался на третьем. Надеюсь, этот нюанс инженеры компании заметят и исправят в будущем.
| Тип подключения | 4 pin | 3 pin |
|---|---|---|
| Производитель | Cryorig | Nanoxia |
| Модель | XF140 | FX12-2000 |
| 100% (об/мин) | 1350* | 1950 |
| CPU Fan 1 (режим) | авто | авто |
| 60% (об/мин) | 1325 | 1875 |
| 30% (об/мин) | 850 | 1875 |
| Chassis Fan 1 (режим) | авто | авто |
| 60% (об/мин) | 1300 | 1925 |
| 30% (об/мин) | 850 | 1925 |
| Chassis Fan 2 (режим) | авто | авто |
| 60% (об/мин) | 1000 | 1500 |
| 30% (об/мин) | 475 | 950 |
| Chassis Fan 3 (режим) | авто | авто |
| 60% (об/мин) | 1325 | 1850 |
| 30% (об/мин) | 875 | 1900 |
*— с округлением до 25 об/мин

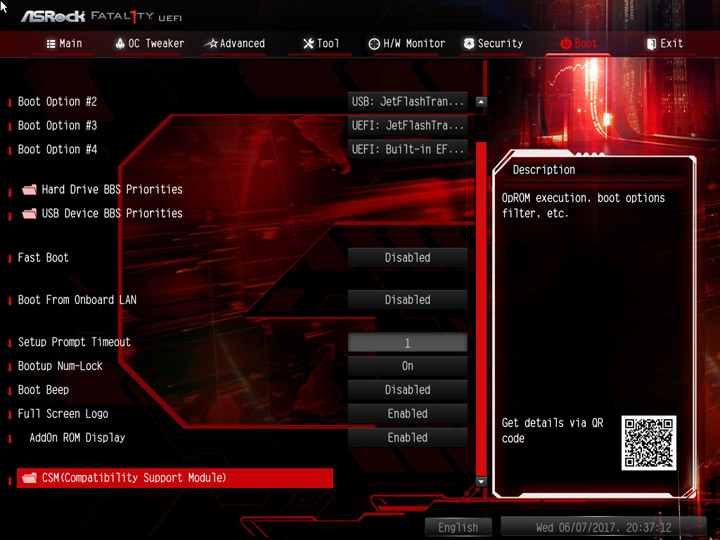

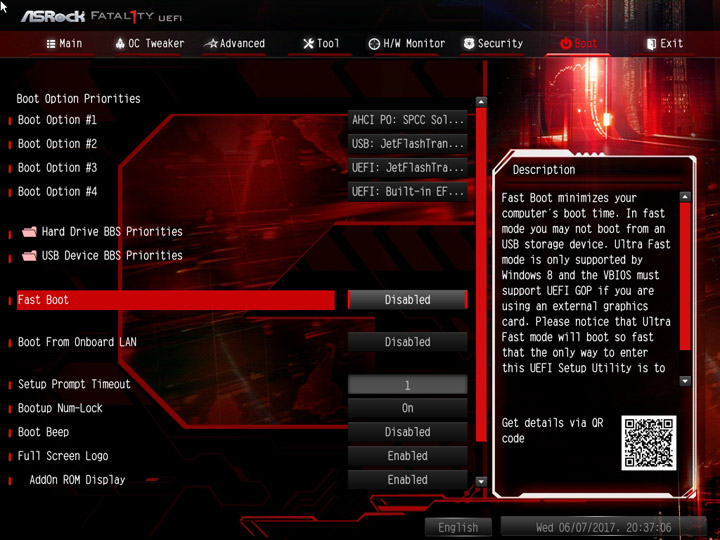

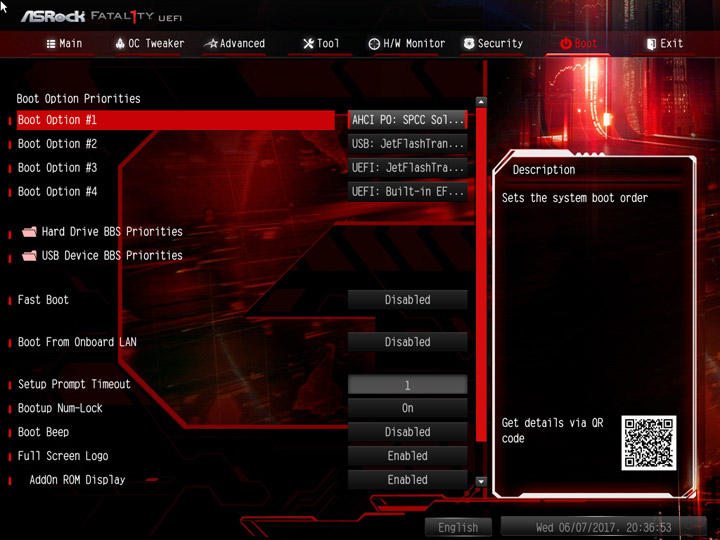

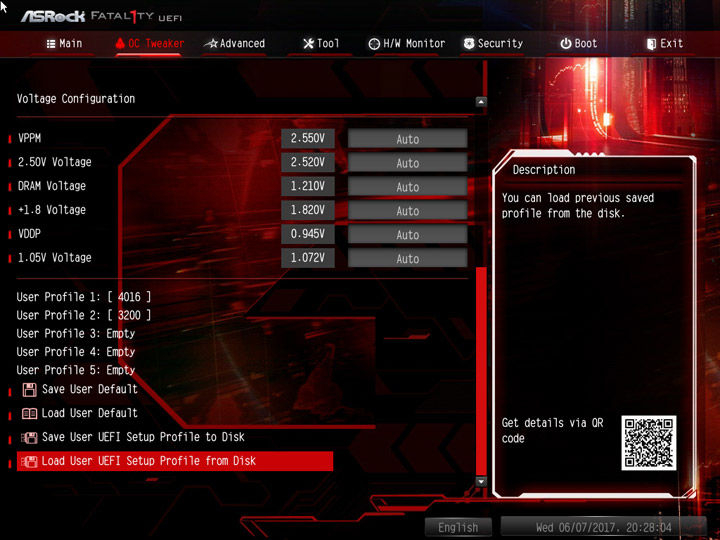

Немного про этап инициализации оборудования. На сегодня это первая плата ASRock, с которой я работал в разрезе новой платформы, на фоне конкурирующих решений процедура POST у неё выглядит наиболее затянутой, применение Fast Boot никак не помогает в этом. Отдельно стоит акцентировать внимание на имеющихся пяти профилях, предназначенных для хранения настроек системы.
Комплектное ПО
Набор утилит полностью соответствует таковому из обзора ASRock Fatal1ty Z270 Gaming K4. Разве что, ASRock RGB LED утратил приставку AURA, по всей видимости, в лагере ASUS не остались безучастны к такому положению вещей.
| Программное обеспечение | |
|---|---|
| Фирменное | APP Shop (AppCharger, ASRock RGB LED, Fatal1ty Mouse Port, F-Stream Tuning Utility, Key Master, Restart to UEFI) |
| Звуковое | Creative Sound Blaster Cinema 3 |
| Сетевое | XFast LAN |

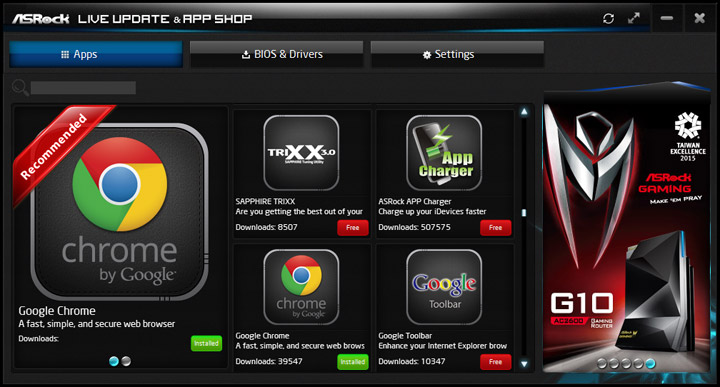

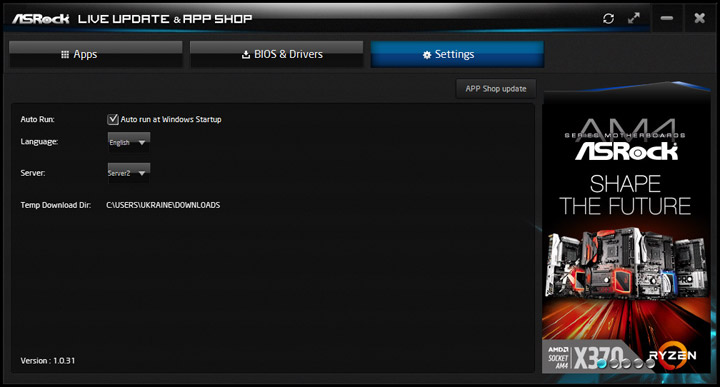

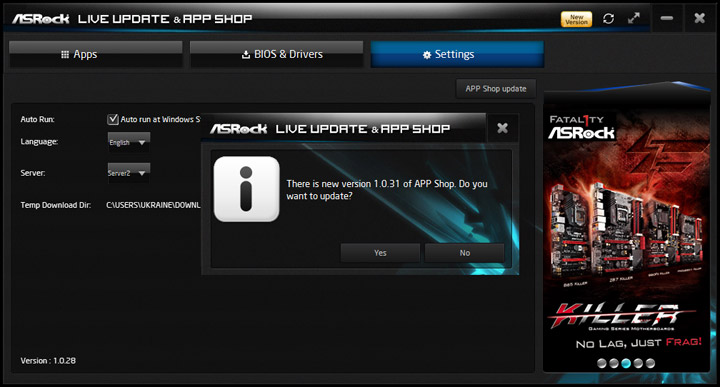

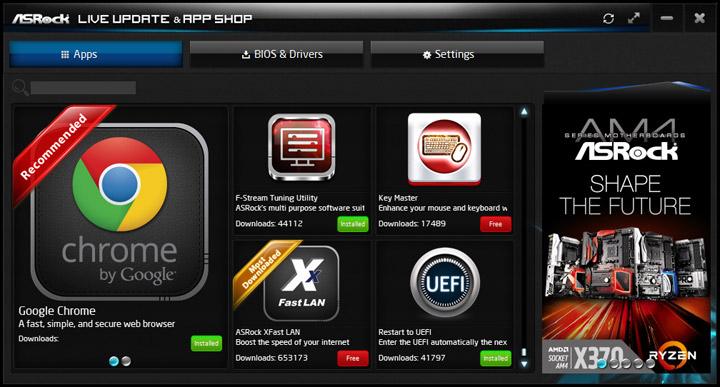

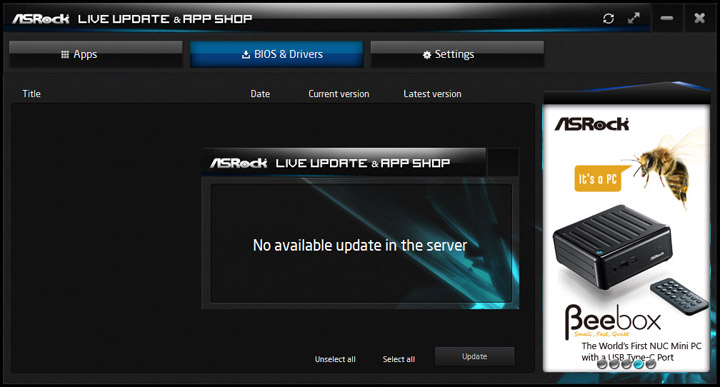

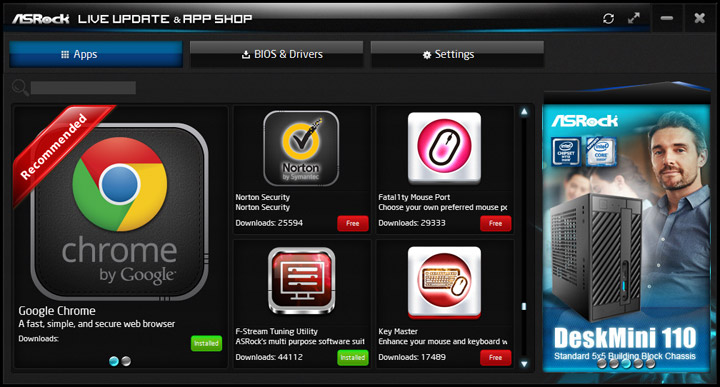

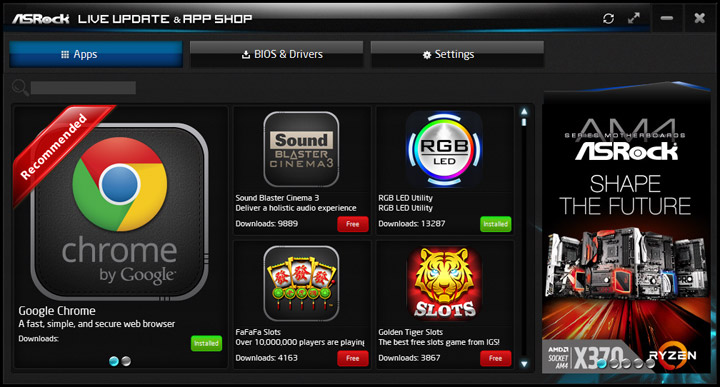

Для начала работы производитель разработал APP Shop, этот комплекс умеет следить за собственными обновлениями, а также позволяет загрузить с серверов компании (есть выбор в настройках) необходимый или просто интересный ряд программ.

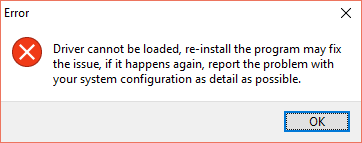

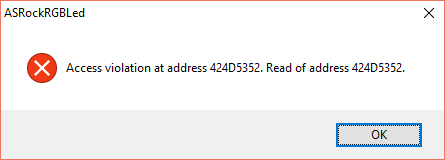

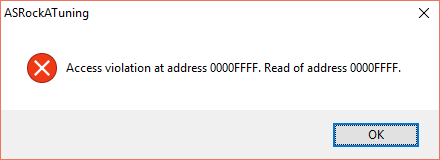

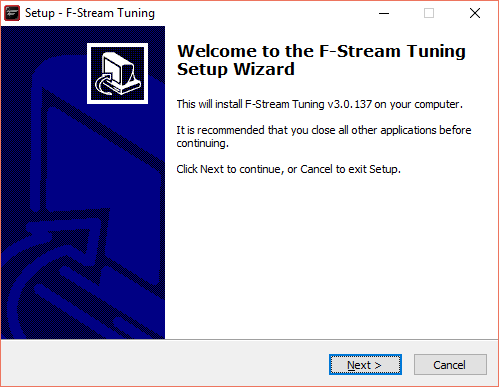

К этому продукту замечаний у меня не возникло никаких, а вот к остальному набору фирменного ПО оно всего одно — любая из версий утилит не функционирует! По всей видимости, наблюдаются проблемы с идентификацией модели продукта, ведь все программы так или иначе связаны именно с продукцией от ASRock и не будут работать с другим оборудованием.
Я проверил не только самые свежие версии, доступные на сервере компании, ещё пробовал устанавливать с комплектного диска. Казалось бы, там точно должны находиться рабочие сборки продуктов, но эффект оказывался тем же.

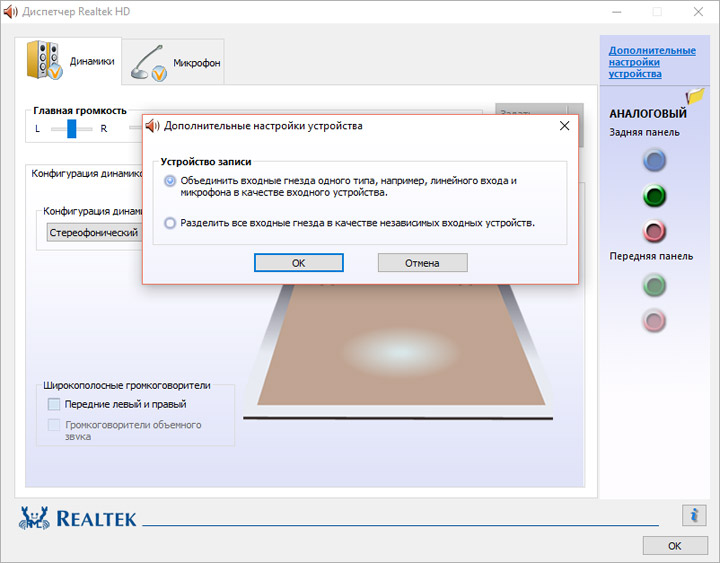

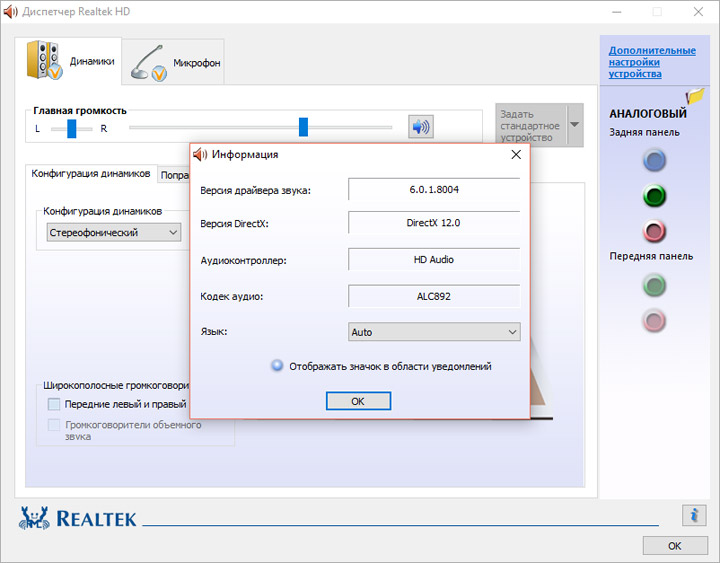

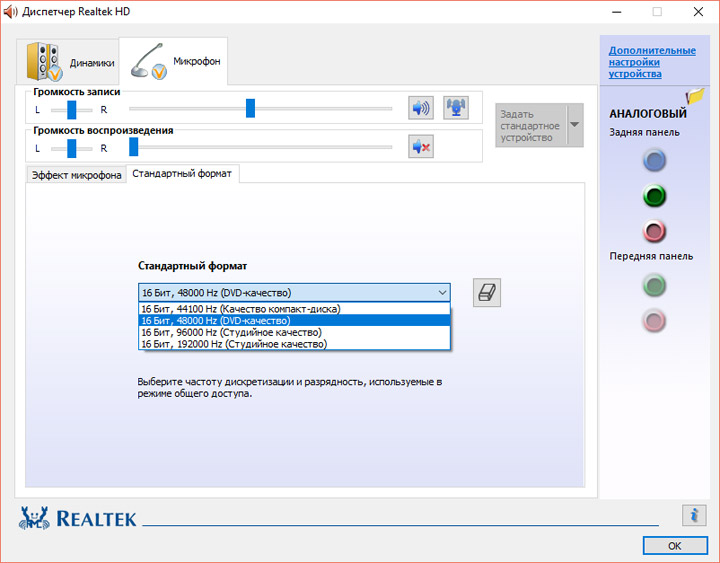

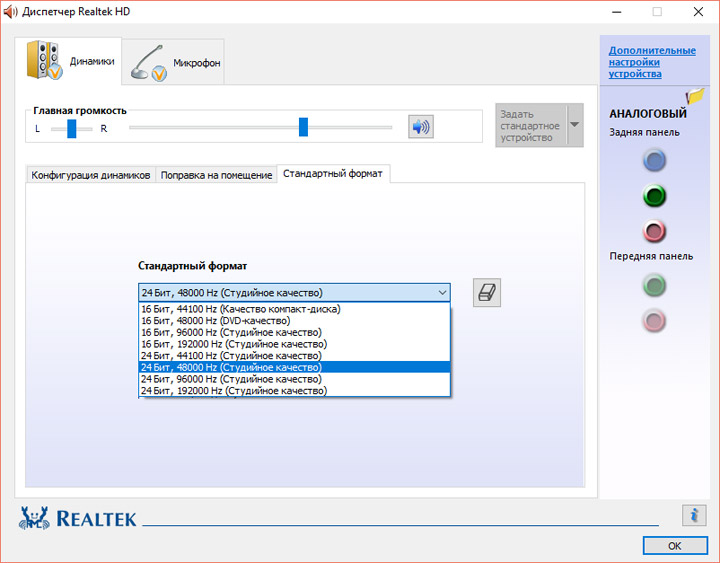

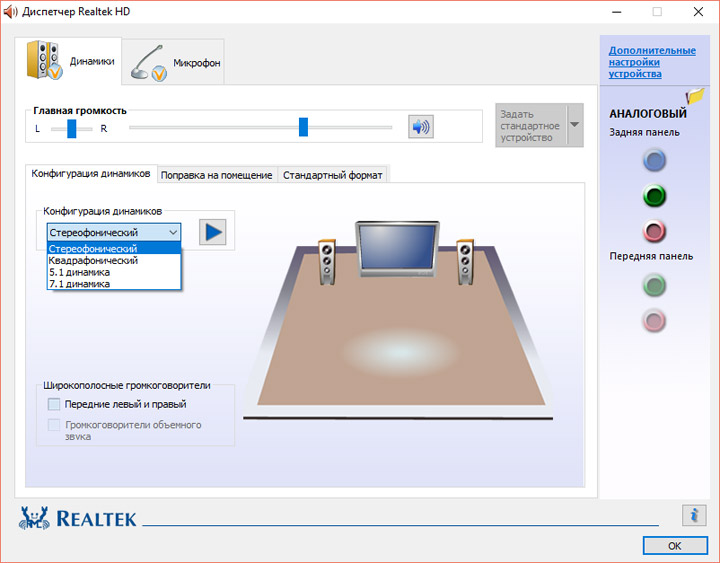

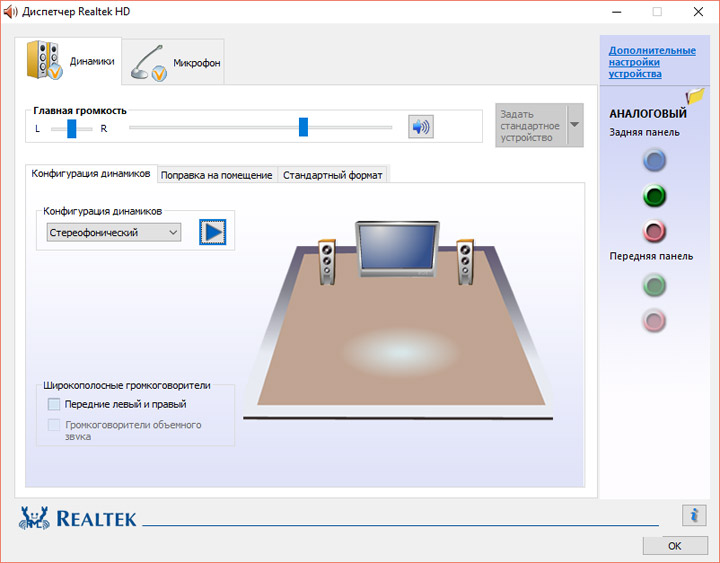

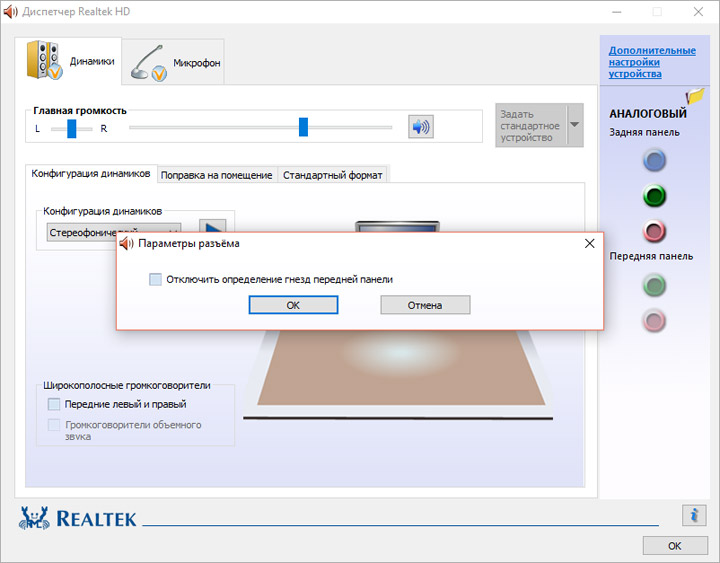

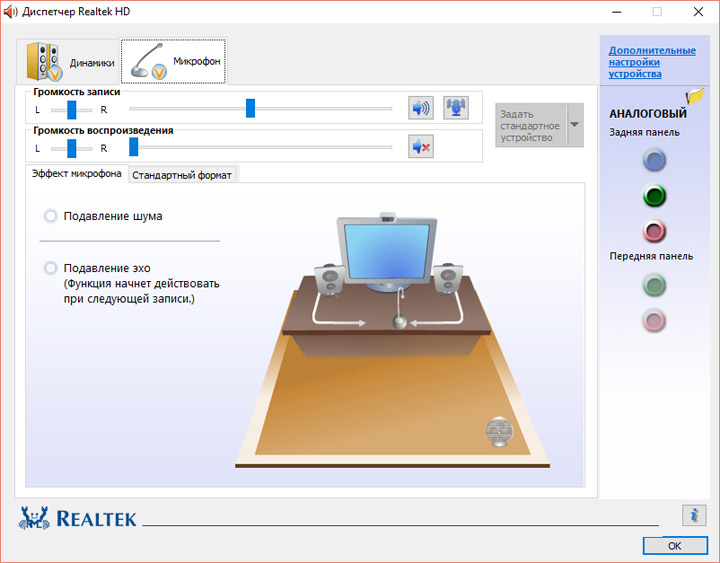

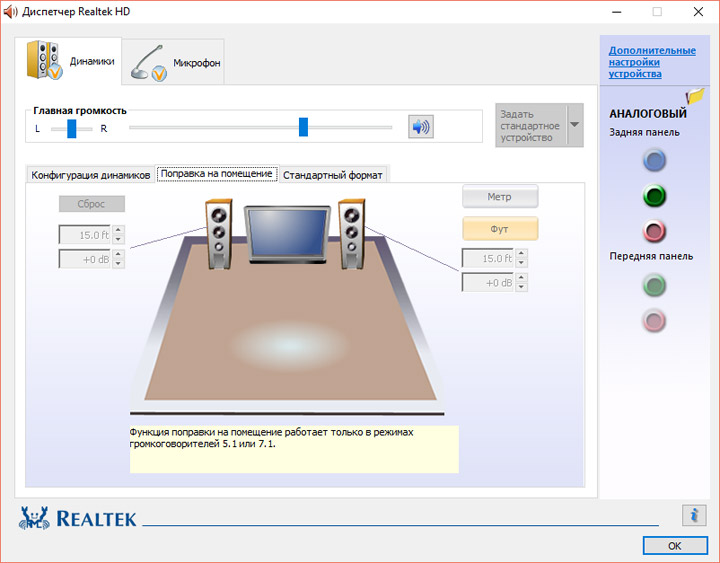

Благо, утилиты авторства сторонних разработчиков функционировали без проблем. Конфигуратор Realtek позволит осуществить базовую настройку звуковой системы.

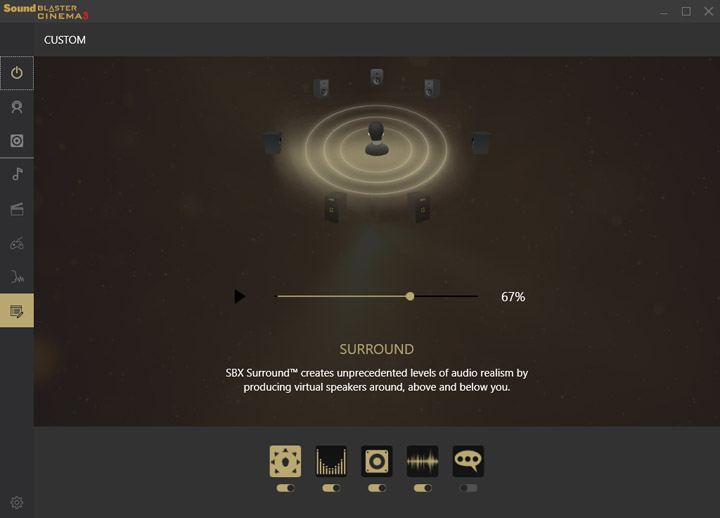

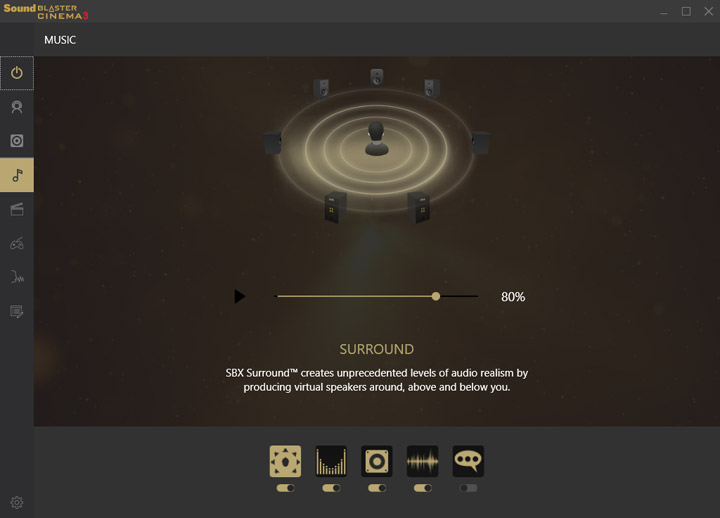

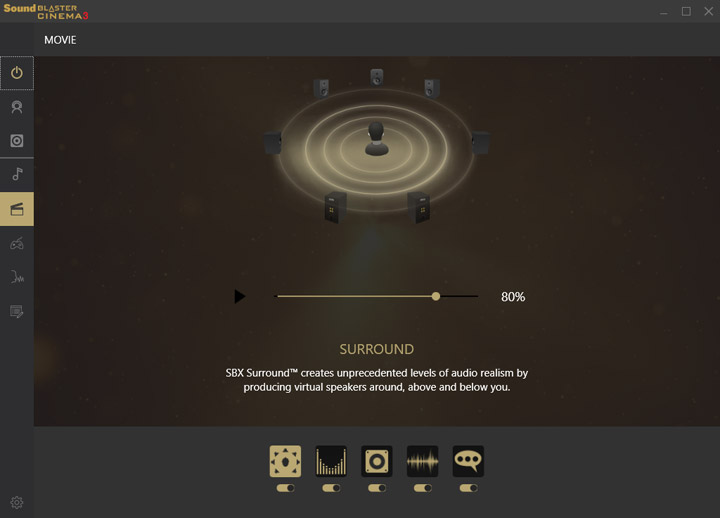

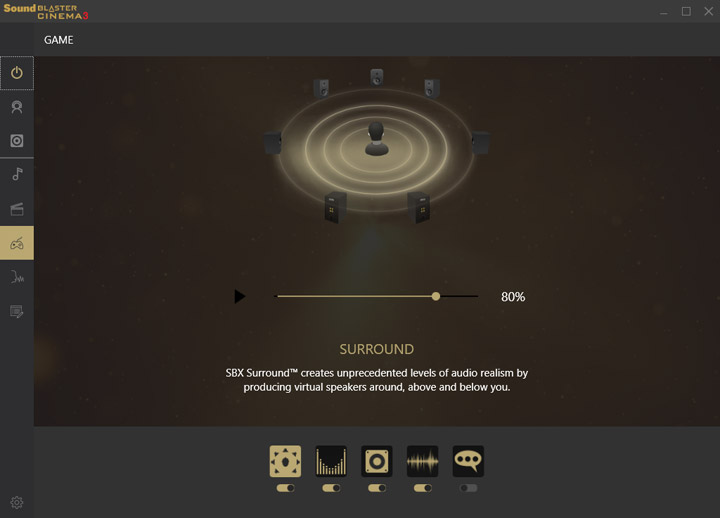

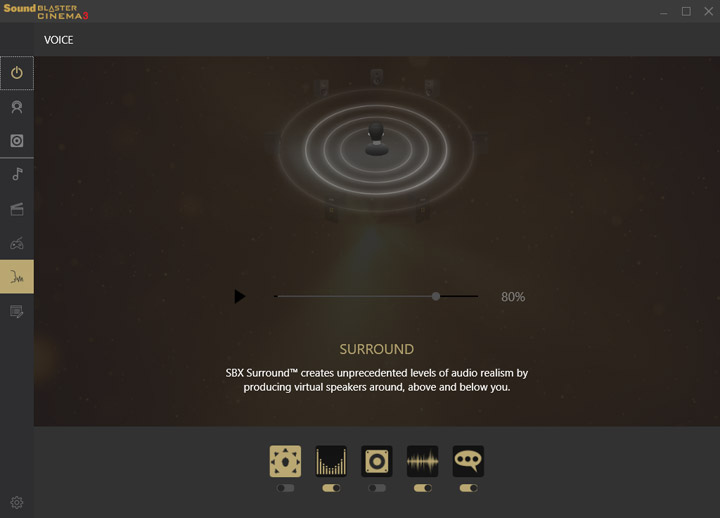

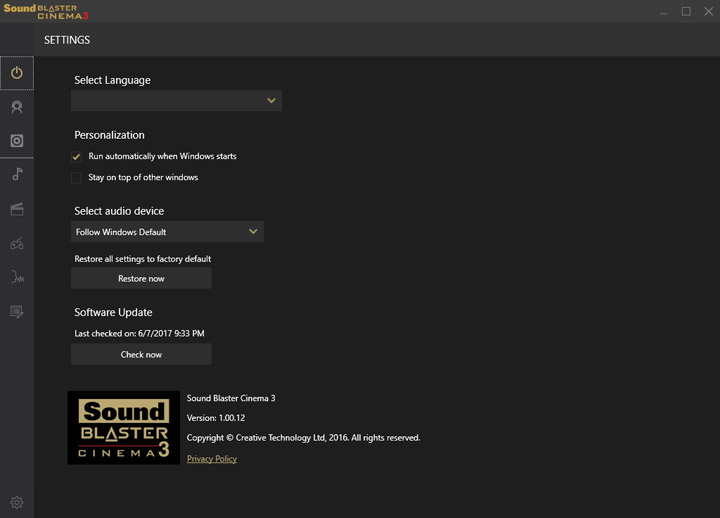

Звучание полностью соответствует статусу недорого кодека, используемого здесь. Явно чувствуется нехватка детализации как в ВЧ, так и в НЧ диапазоне. Для спасения ситуации можно воспользоваться Creative Sound Blaster Cinema 3. Здесь есть множество готовых профилей, а также инструментов для улучшения звучания (придания ему необходимого окраса). Чуть больше скриншотов находится в том же обзоре ASRock Fatal1ty Z270 Gaming K4.

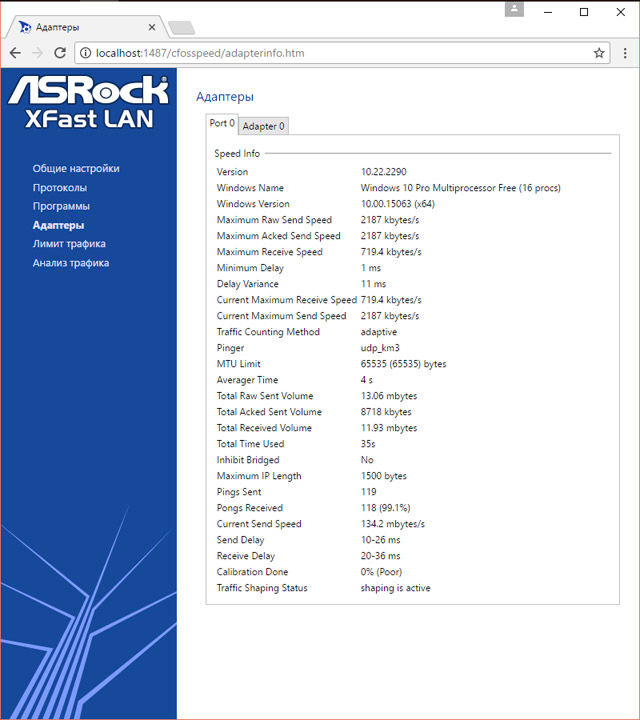

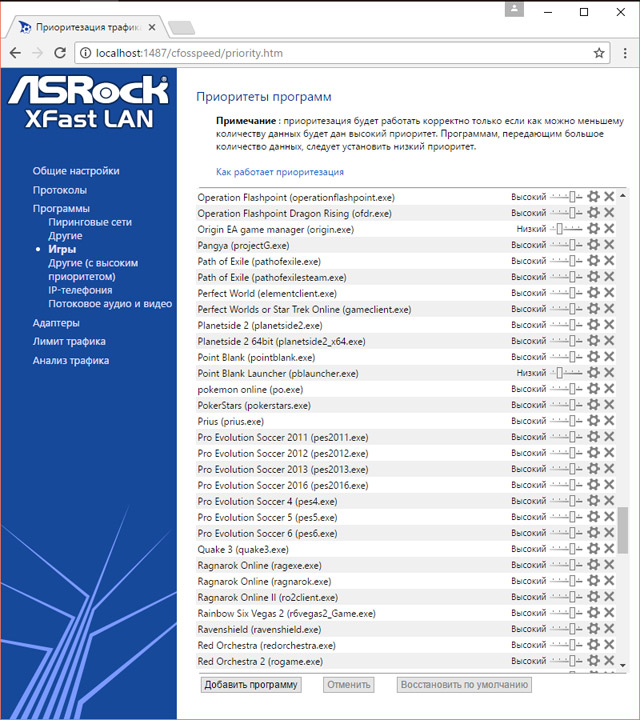

Переименованный в XFast LAN cFosSpeed инсталлировался и работал без вопросов.
