В последнее время основные чипмейкеры предлагают три вида системной логики для своих платформ, которые включают топовые решения для производительных систем, рассчитанных также на экстремальный оверклокинг, среднего уровня для большинства игровых машин и бюджетные варианты для офисных ПК или нетребовательных пользователей. У AMD сейчас таким критериям отвечают чипсеты X370, B350 и A320. Распайка среднеуровневого хаба никак не сказывается на возможностях платы в сфере оверклокинга. Гораздо бо́льшие ограничения накладываются схемами стабилизаторов питания и выбранным способом их реализации, а лишь затем уже можно жаловаться на возможности, доступные в среде UEFI. В этом обзоре мы познакомимся со старшей платой от компании ASRock, в структуру которой включён B350 (всего их на момент написания обзора представлено пять штук). Номинально она принадлежит к «игровой» серии, а значит пользователь в праве рассчитывать на особые бонусы.
Среди характеристик на официальной странице продукта в Сети я не получил детального представления о выходах USB, хотя их общее количество на плате немалó. Лишь одно можно утверждать наверняка, самой актуальной версии интерфейса — 3.1 Gen2 — здесь нет. Единственный дополнительный контроллер привносит два дополнительных порта SATA.
| Модель | ASRock Fatal1ty AB350 Gaming K4 |
|---|---|
| Официальная страница продукта в Сети | asrock.com |
| Чипсет | AMD B350 |
| Процессорный разъём | AMD AM4 |
| Процессоры | AMD Series: Athlon X4, A6, A8, A10, A12, Ryzen 5, Ryzen 7 |
| Память | 4 DIMM DDR4 SDRAM 2133/2400/2667/2933*/3200+*(OC), максимум 64 ГБ |
| Слоты PCI-E | 1 x PCI Express 3.0 x16 (x16) — CPU 1 x PCI Express 3.0 x16 (x8) — APU/Athlon 1 x PCI Express 2.0 x16 (x4) — CPU 1 x PCI Express 2.0 x16 (x2) — APU/Athlon 4 x PCI Express 2.0 x1 — B350 |
| M.2 | 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 3.0 x2 (Key M, 2242/2260/2280) — APU/Athlon 1 x SATA 6 Гбит/с (Key M, 2242/2260/2280/22110) — B350 |
| Встроенное видеоядро (в APU) | Radeon Series: R7, R5 |
| Видеоразъёмы | HDMI, DVI-D, D-Sub |
| Количество подключаемых вентиляторов | 4x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 8 х 3.1 Gen1 (6 разъёмов (один типа C) на задней панели) 6 x 2.0 (2 разъёма на задней панели) |
| Serial ATA | 4 x SATA 6 Гбит/с (B350) 2 x SATA 6 Гбит/с (ASM1061) |
| RAID | 0, 1, 10 (SATA, B350) |
| Встроенный звук | Codec — Realtek ALC892 (7.1, HDA) |
| S/PDIF | – |
| Сетевые возможности | Realtek 8111GR (Gigabit Ethernet) |
| COM | 1 (внутренний) |
| TPM | + |
| UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 224 |
| Дополнительные возможности | Пара колодок для подключения лент RGB LED, поддержка AMD 2-Way CrossFireX |
| Цена в рознице, $ | 124 |
Упаковка и комплектация
Устройство подставляется в коробке среднего объёма. Как и у ближайших рыночных соперников, оформление ничем не отличается от решений, выполненных с привлечением чипов от компании Intel.
Все детали нанесли на задней стороне упаковки. Основную часть площади отвели под описание особенностей серии, заявлена поддержка специального ПО для звука и периферии, также не позабыли сделать акцент на подсветке.
Комплект поставки базовый:
- многоязычная инструкция по быстрой установке;
- дополнительная брошюра об RGB LED;
- памятка по корректной установке модулей памяти;
- руководство по UEFI и F-Stream на английском языке;
- открытка с эмблемой серии (присутствует место для марки);
- диск с драйверами и фирменным ПО;
- наклейка с логотипом компании;
- два крепёжных винта для устройств формата M.2;
- заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
Внешний вид
Есть всего семь точек для крепления в корпусе. Микросхема с прошивкой впаяна, сброс настроек придётся проводить посредством перемычки, находящейся у нижней грани. Никаких средств по упрощению разгона или же просто эксплуатации — кнопок, переключателей, индикаторов состояния — нет совершенно.
На тыльной стороне электронных компонентов несущественное число, в зоне изолирующего зазора у звукового кодека подсветка отсутствует.
Главным акцентом в иллюминации на плате стал охладитель на хабе, им выступил массивный ребристый радиатор, а уже под ним распаяли яркие светодиоды красного свечения.
Там же упрятали ASM1061, благодаря которому на плате появились два продольных гнезда SATA.
Ещё четыре порта связаны с B350. Разобраться поможет маркировка на плате.
Верхнее компактное гнездо M.2 позволит использовать самые скоростные накопители, но сработает ограничение по их длине.
К нижнему посадочному месту, где ограничения по габаритам устройств нет, подведены только линии от SATA (взаимосвязанные с одним из шести прежде указанных портов).
Корпусные кабели USB могут рассчитывать на четыре выхода второго поколения, а для третьего предусмотрено всего два порта.
Армированное гнездо предназначено для видеоускорителя, общее число линий будет определяться типом ЦП. Нижнее полноформатное PCI-E x16 на самом деле располагает лишь четырьмя линиями, заведенными тоже от сокета. Компактная «четвёрка» PCI-E x1 работает с хабом.
Несмотря на статус изделия, сетевой и звуковой контроллер представляют недорогие модели Realtek. Здесь нет экранирующих конструкций, отсутствует и ОУ. Сэкономили и на числе специальных конденсаторов.
Плотным размещение элементов у сокета называть сложно, вряд ли что-либо будет мешать процедуре установки системы охлаждения.
Intersil Corporation ISL95712 является основным ШИМ-контроллером. Вообще, он семиканальный, но здесь используют лишь шесть линий. Три драйвера являются встроенными, ещё три можно насчитать на плате в виде дискретных моделей. Выходит, трёхканальными являются и стабилизатор CPU, и стабилизатор NB Voltage. В первом случае используется приём удвоения числа элементов в составе каждого канала, выбраны модели PK618BA и PZ0903BK от Niko Semiconductor (суммарно четыре сборки на канал). Для второй группы только первую из только что указанных единиц решили удвоить (на канал — три сборки).
Два одинаковых радиатора прижимаются посредством подпружиненных гвоздей, следов экономии на термопрокладке не выявлено.
Немало места сзади занимают видеовыходы, в число которых входит даже D-Sub (требующий распайки дополнительного контроллера). Восемь гнёзд USB — весьма похвальное число. Нехватка места аукнулась на звуковых выходах, их всего три, отсутствует и оптический. Если бы не симметричный выход типа C, можно было бы смело сказать, что перед глазами бюджетное решение.
Возможности UEFI

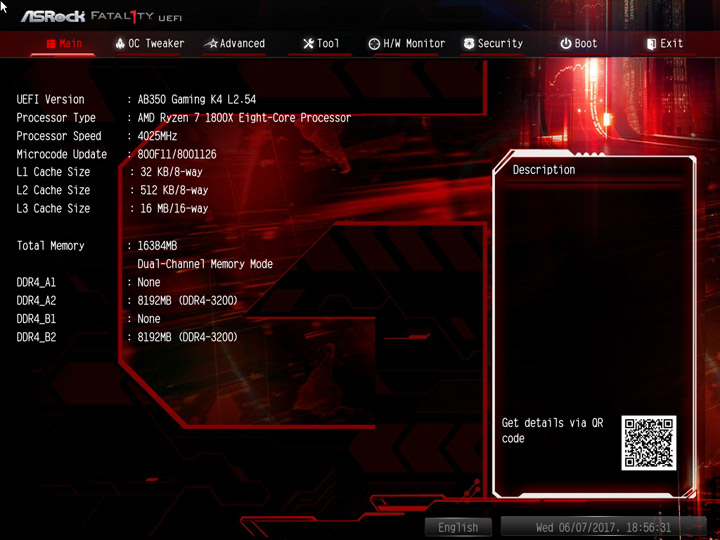

В этом обзоре я использовал тестовую версию прошивки, привносящую поддержку AGESA 1.0.0.6. Платы, оснащённые ранними версиями микрокода, не имеют встроенного механизма по обновлению, поэтому запускать процедуру придётся из Windows. Но в последующих версиях инженеры исправили спорные моменты, потому прошивка проходила аналогично прочим изделиям — с применением «флешки».
По всей видимости, все силы инженеров направлены вовсе не на упрощение работы в UEFI, базового стартового меню я не видел ни в одной из версий, возможно, такой режим появится в будущем. В наличии только расширенный режим.

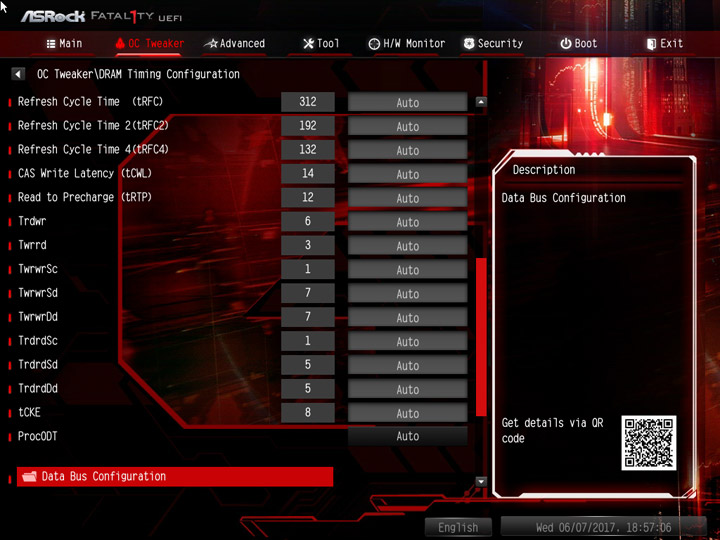

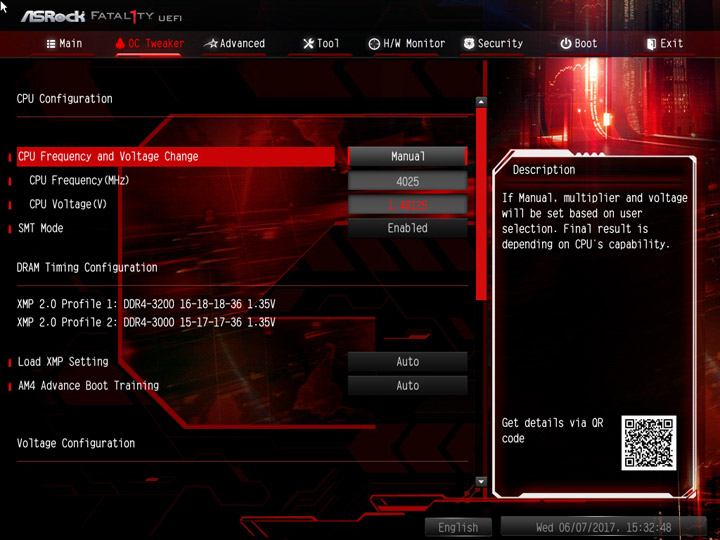

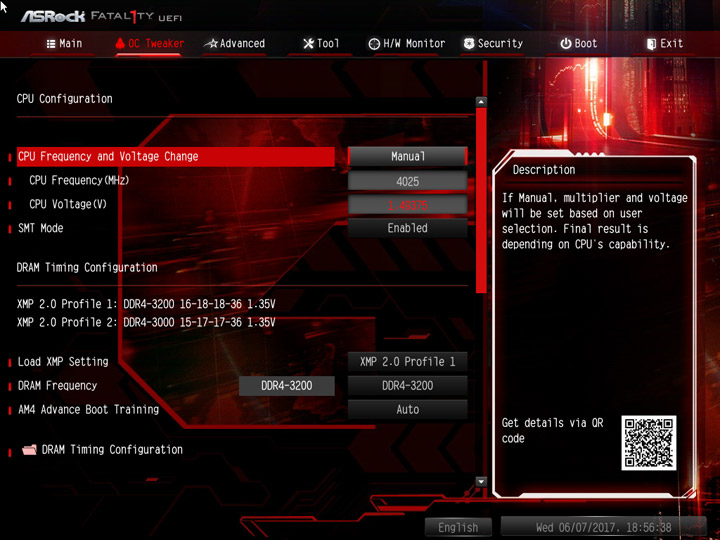

Второй раздел, носящий имя OC Tweaker, не должен окрылять своим названием, механизмы по проведению тонкой настройки, куда можно причислить и оверклокинг, распределены по разным рубрикам. Впрочем, изменить частоту ЦП и указать новое значение напряжения для него можно именно тут (метод offset не предусмотрен).

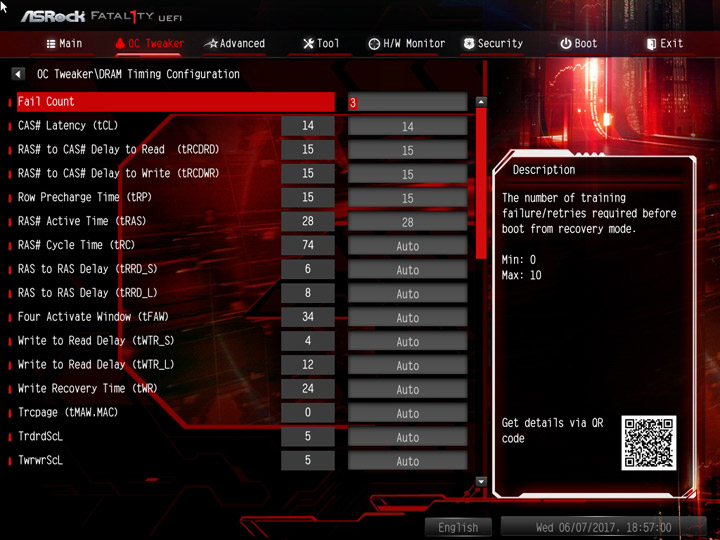

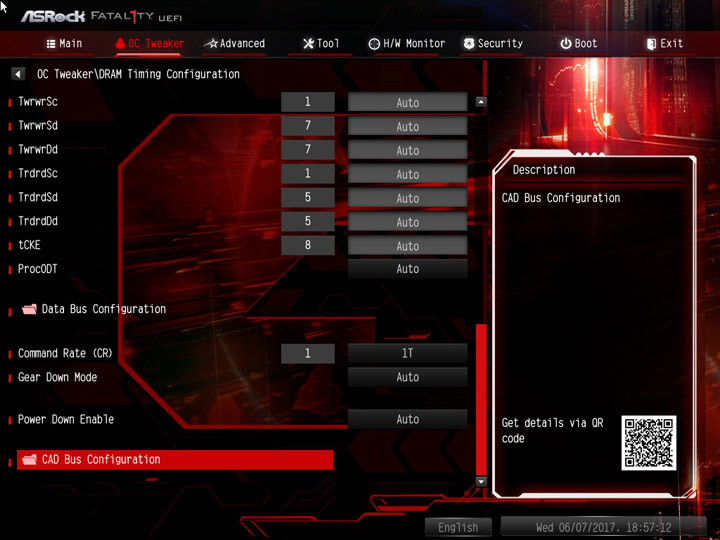

Изменить частоту ОЗУ можно будет сразу после активации одного из профилей XMP. Насколько мне удалось разобраться, именно в этот момент происходит автоматическое повышение NB Voltage.

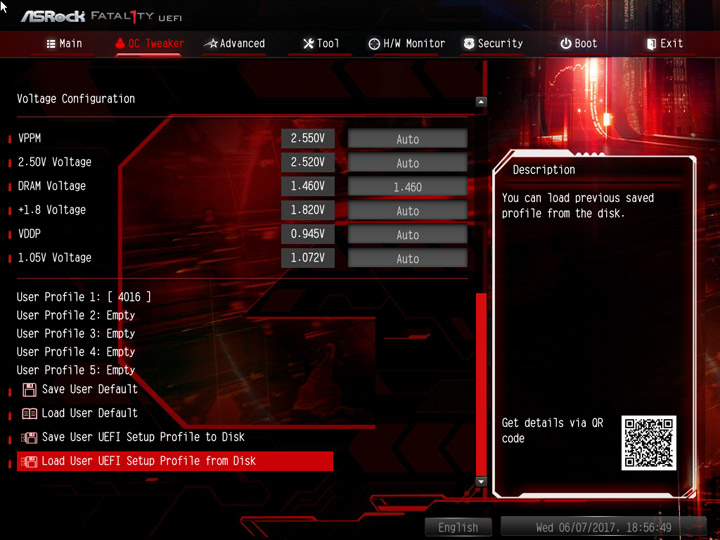

Общее число доступных к изменению величин небольшое. Механизма по воздействию на напряжение Uncore нет, но есть, как я только что писал, косвенный путь для его повышения. Профили LLC отсутствуют.
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| CPU Frequency (МГц) | 2200–6300 | 25 |
| CPU Voltage (В) | 0,9–1,55 | 0,00625 |
| DRAM Frequency (МГц) | 1866–4000, 2800–3866 | 266 |
| DRAM Voltage (B) | 1,2–1,8 | 0,005 |
| +1.8 Voltage (В) | 1,7–3,0 | 0,02 |

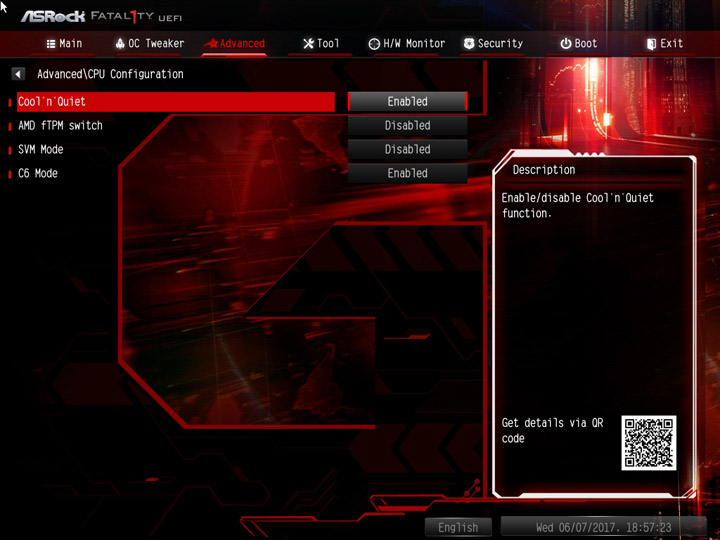

Первые строчки в меню Advanced заняты преимущественно периферией.

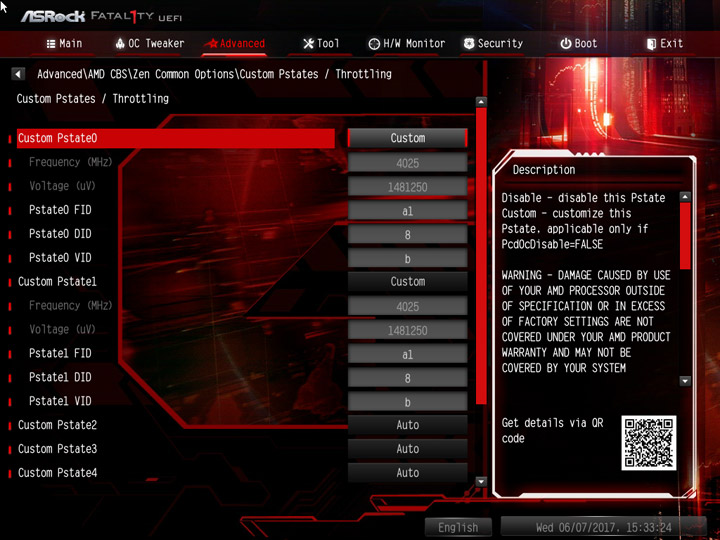

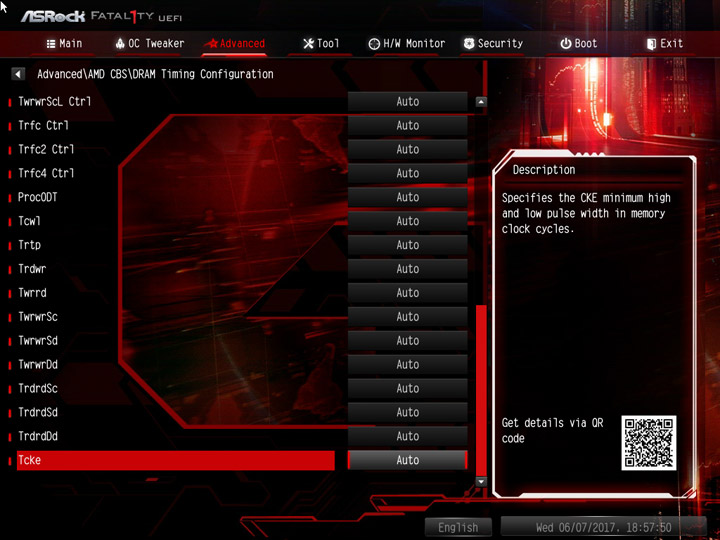

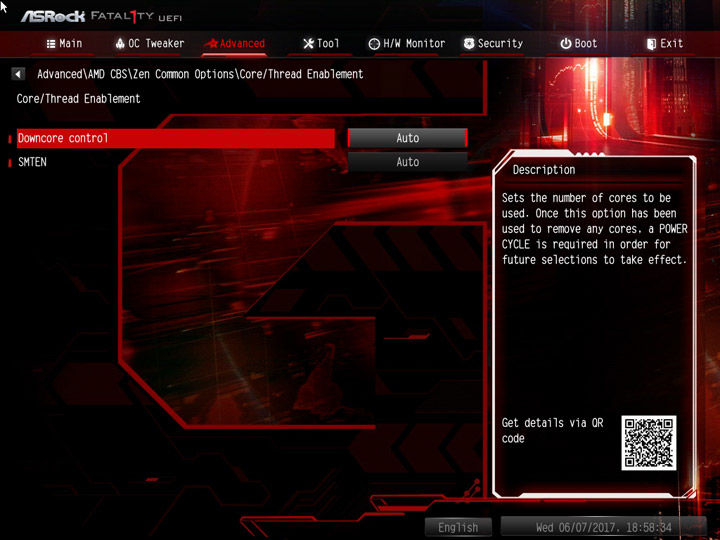

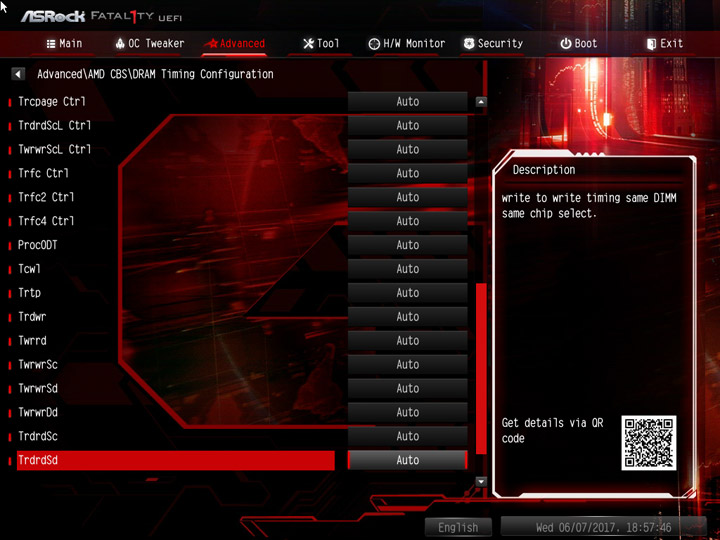

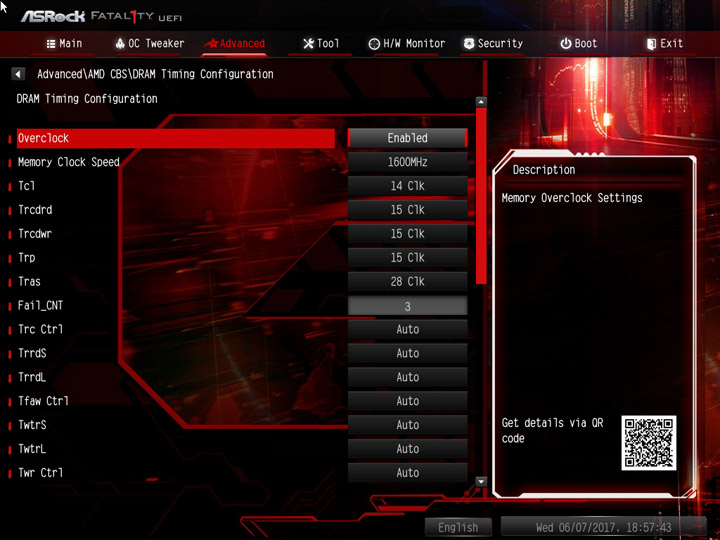

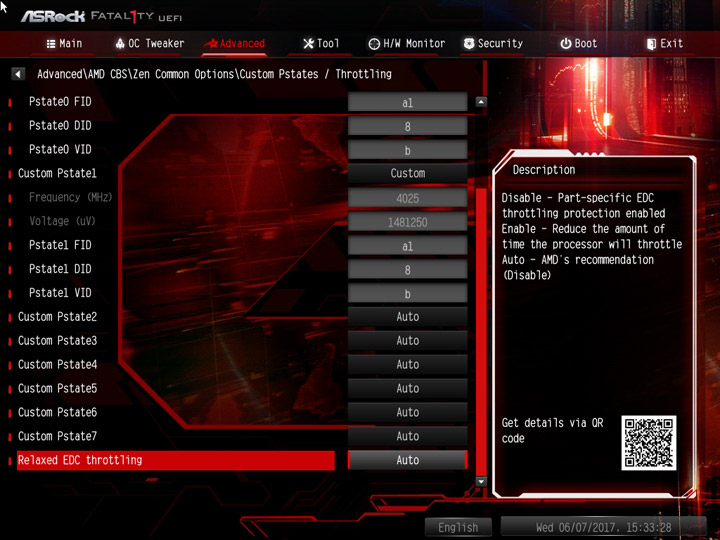

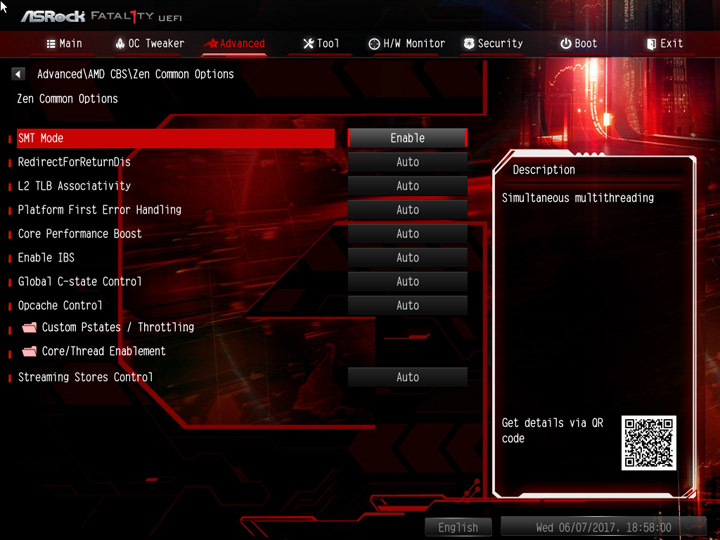

Пункт меню AMD CBS позволяет получить контроль над SOC, коим испытуемый Ryzen 7 1800X фактически и является. Особый интерес здесь предоставляет рубрика Custom Pstates. Впрочем, как будет видно после проведения разгонных мероприятий, интерес к ней на этой плате может быть, разве что, исследовательским.
Необычно скромно выглядит страница с фирменными инструментами. Нет привычного просмотрщика оборудования. Выделяется только RGB LED. Насколько я понял его структуру, первый канал заведует настройками подключенных внешних лент, а второй — одноцветной иллюминацией на плате (красного типа).

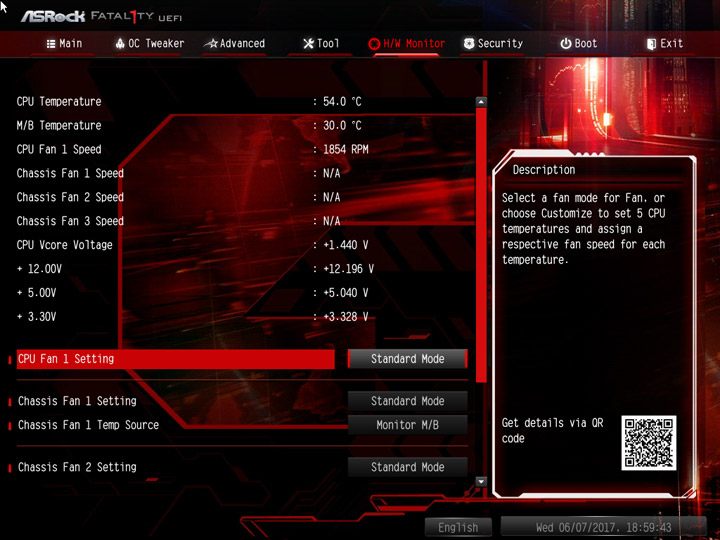

Плата может отследить всего две температуры. Для контроля за частотой вращения вентиляторов есть несколько готовых профилей и возможность создания собственного сценария.
Выбор способа управления должен происходить автоматически, но только для гнёзд под номерами «2» и «3». Первые два будут замедлять только четырёхпроводные модели. Самостоятельно определиться с типом используемого метода нельзя. Как не пытался я менять настройки — ничего толкового у меня не вышло, для второго корпусного гнезда активным был метод понижения питающего напряжения, а способ изменения скважности ШИМ использовался на третьем. Надеюсь, этот нюанс инженеры компании заметят и исправят в будущем.
| Тип подключения | 4 pin | 3 pin |
|---|---|---|
| Производитель | Cryorig | Nanoxia |
| Модель | XF140 | FX12-2000 |
| 100% (об/мин) | 1350* | 1950 |
| CPU Fan 1 (режим) | авто | авто |
| 60% (об/мин) | 1325 | 1875 |
| 30% (об/мин) | 850 | 1875 |
| Chassis Fan 1 (режим) | авто | авто |
| 60% (об/мин) | 1300 | 1925 |
| 30% (об/мин) | 850 | 1925 |
| Chassis Fan 2 (режим) | авто | авто |
| 60% (об/мин) | 1000 | 1500 |
| 30% (об/мин) | 475 | 950 |
| Chassis Fan 3 (режим) | авто | авто |
| 60% (об/мин) | 1325 | 1850 |
| 30% (об/мин) | 875 | 1900 |
*— с округлением до 25 об/мин
Немного про этап инициализации оборудования. На сегодня это первая плата ASRock, с которой я работал в разрезе новой платформы, на фоне конкурирующих решений процедура POST у неё выглядит наиболее затянутой, применение Fast Boot никак не помогает в этом. Отдельно стоит акцентировать внимание на имеющихся пяти профилях, предназначенных для хранения настроек системы.
Комплектное ПО
Набор утилит полностью соответствует таковому из обзора ASRock Fatal1ty Z270 Gaming K4. Разве что, ASRock RGB LED утратил приставку AURA, по всей видимости, в лагере ASUS не остались безучастны к такому положению вещей.
| Программное обеспечение | |
|---|---|
| Фирменное | APP Shop (AppCharger, ASRock RGB LED, Fatal1ty Mouse Port, F-Stream Tuning Utility, Key Master, Restart to UEFI) |
| Звуковое | Creative Sound Blaster Cinema 3 |
| Сетевое | XFast LAN |
Для начала работы производитель разработал APP Shop, этот комплекс умеет следить за собственными обновлениями, а также позволяет загрузить с серверов компании (есть выбор в настройках) необходимый или просто интересный ряд программ.
К этому продукту замечаний у меня не возникло никаких, а вот к остальному набору фирменного ПО оно всего одно — любая из версий утилит не функционирует! По всей видимости, наблюдаются проблемы с идентификацией модели продукта, ведь все программы так или иначе связаны именно с продукцией от ASRock и не будут работать с другим оборудованием.
Я проверил не только самые свежие версии, доступные на сервере компании, ещё пробовал устанавливать с комплектного диска. Казалось бы, там точно должны находиться рабочие сборки продуктов, но эффект оказывался тем же.
Благо, утилиты авторства сторонних разработчиков функционировали без проблем. Конфигуратор Realtek позволит осуществить базовую настройку звуковой системы.
Звучание полностью соответствует статусу недорого кодека, используемого здесь. Явно чувствуется нехватка детализации как в ВЧ, так и в НЧ диапазоне. Для спасения ситуации можно воспользоваться Creative Sound Blaster Cinema 3. Здесь есть множество готовых профилей, а также инструментов для улучшения звучания (придания ему необходимого окраса). Чуть больше скриншотов находится в том же обзоре ASRock Fatal1ty Z270 Gaming K4.
Переименованный в XFast LAN cFosSpeed инсталлировался и работал без вопросов.
Тестовый стенд
В состав стенда вошли:
- процессор: AMD Ryzen 7 1800X (3,6 ГГц);
- кулер: Noctua NH-U12P + Nanoxia FX12-2000;
- термоинтерфейс: Noctua NT-H1;
- память: HyperX Predator HX432C16PB3K2/16 (2x8 ГБ, 3200 МГц, 16-18-18-36-1T, 1,35 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: SilverStone SST-ST65F-PT (650 Вт);
- операционная система: Windows 10 Pro x64;
- драйверы: AMD APP SDK 3.0, AMD Chipset Drivers 17.10, GeForce 381.65 (22.21.13.8165), PhysX 9.17.0329, Ryzen Balanced Power Plan.
Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.
В качестве тестов использовались следующие приложения:
- AIDA64 5.90 (Cache & Memory benchmark);
- Super PI 1.5 XS;
- wPrime 2.10;
- x265 HD Benchmark;
- MAXON CINEBENCH R15;
- POV-Ray 3.7.0;
- LuxMark v3.1;
- Futuremark 3DMark 13;
- DiRT 3 Complete Edition (1.2.0.0);
- Hitman: Absolution (1.0.447.0);
- Grand Theft Auto V (1.0.877.1);
- Rise of the Tomb Raider (1.0.668.1).
За время тестирования представителей платформы AMD Socket AM4 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:
| Продукт | Версия микрокода | AIDA64 | BenchDLL | 3DMark 13 | AMD Chipset Drivers | Windows 10 |
|---|---|---|---|---|---|---|
| ASRock Fatal1ty AB350 Gaming K4 | L2.54 | 5.90.4247 | 4.3.741-x64 | 2.3.3693 | 17.10 | 10.0.15063.332 |
| Gigabyte GA-AB350-Gaming 3 | F6 | 5.90.4246 | 4.3.741-x64 | 2.3.3693 | 17.10 | 10.0.15063.332 |
| MSI X370 XPower Gaming Titanium | 1.50 | 5.90.4220 | 4.3.741-x64 | 2.3.3693 | 16.60 | 10.0.15063.250 |
| ASUS Prime X370-Pro | 0515 | 5.90.4215 | 4.3.741-x64 | 2.3.3693 | 16.60 | 10.0.15063.138 |
Результаты тестирования
Перед началом замеров все настройки устанавливались в начальное положение. Модули памяти работали на частоте 2400 МГц.
Использование особого «Плана электропитания» на практике означает установку значения «Минимального состояния процессора» в позицию 90%, что приводит к его работе на частоте 3,7 ГГц даже в моменты простоя.

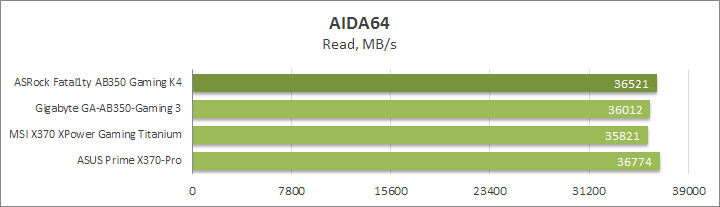

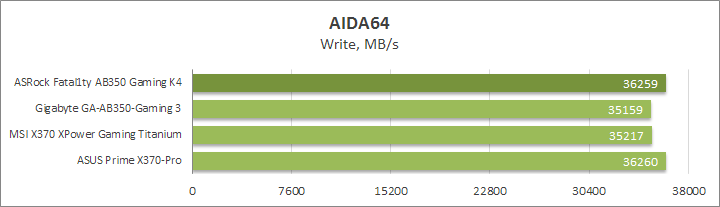

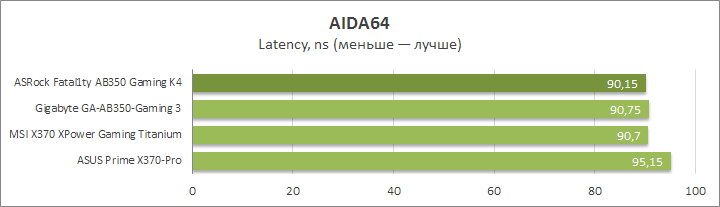

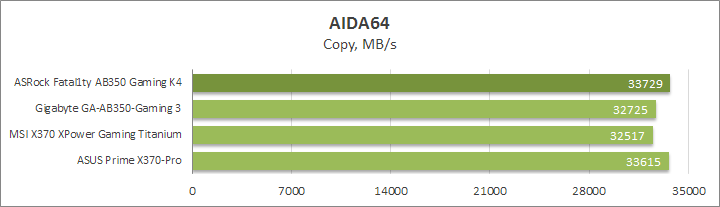

Работа памяти на свежей версии микрокода не может не радовать.

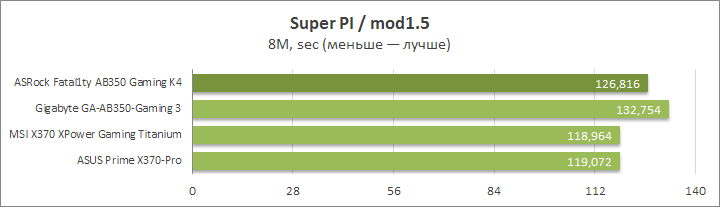

Испытуемая показала себя куда лучше, чем прежде рассмотренный конкурент на B350 в однопоточном сценарии.

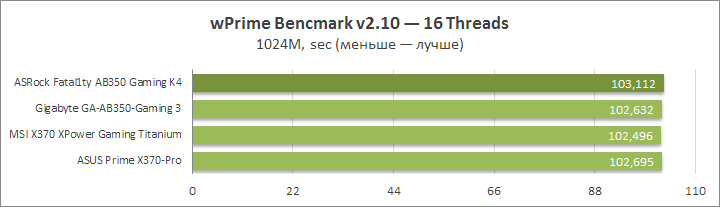

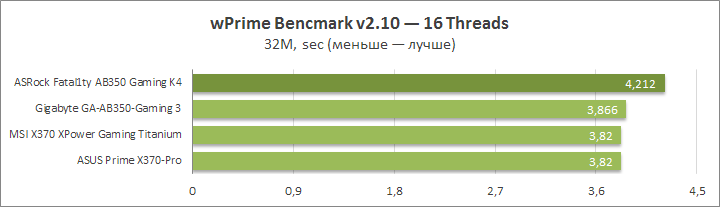

Но полной неожиданностью стало выступление в wPrime, где она заняла последнее место.

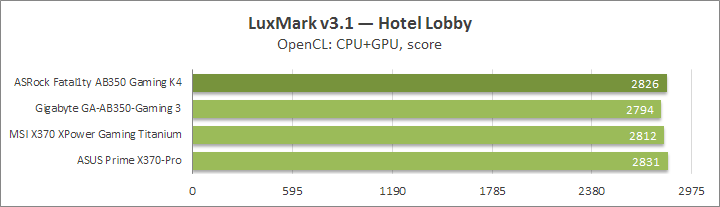

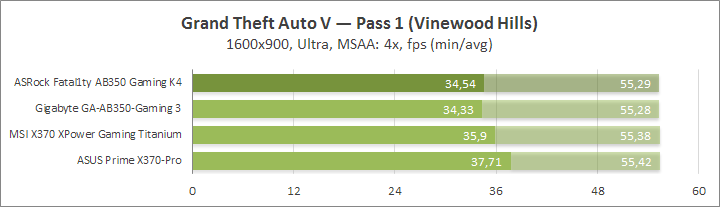

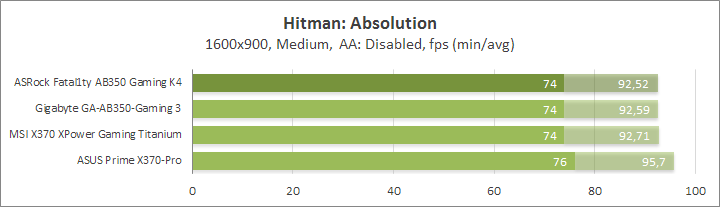

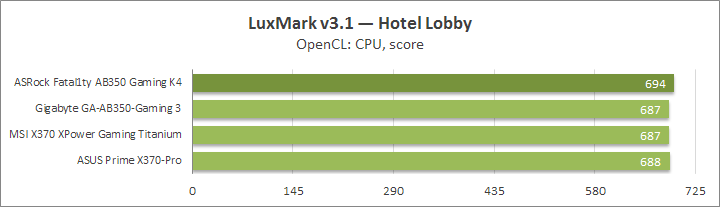

В сценариях, больше приближённых к реальным, проблем выявить не удалось.

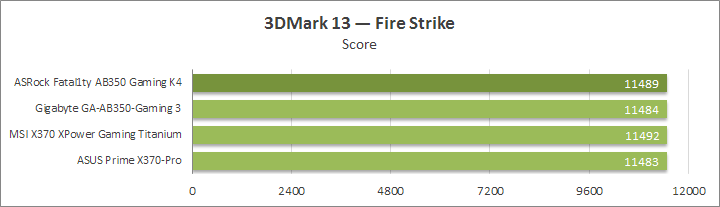

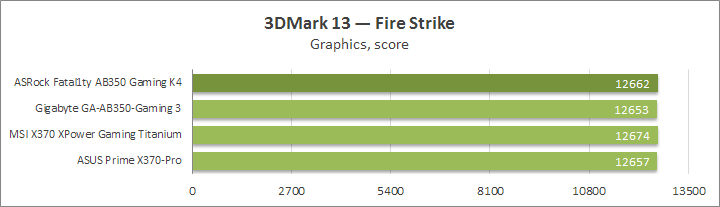

Всё прошло гладко и с Fire Strike.

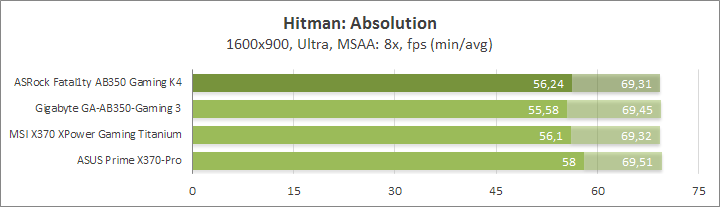

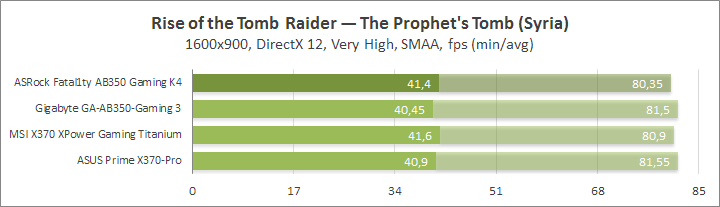

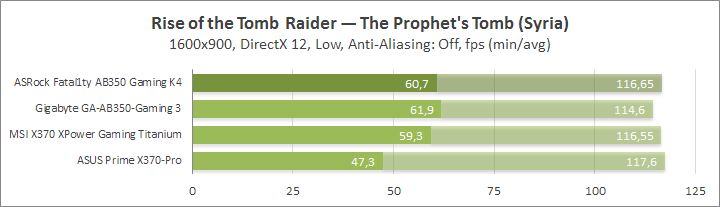

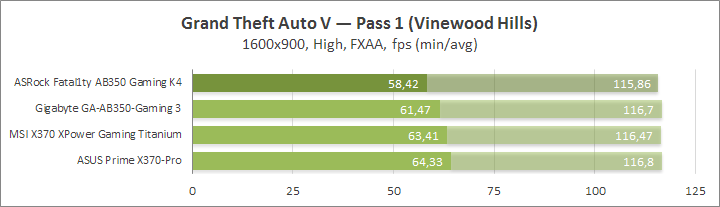

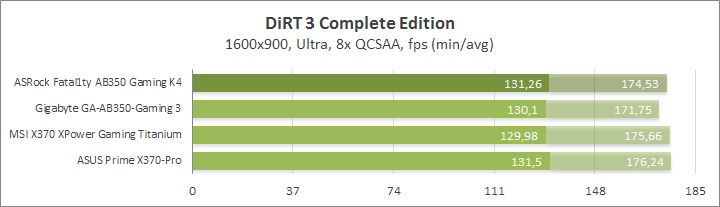

Fatal1ty AB350 Gaming K4 вполне может рассматриваться как игровая основа.

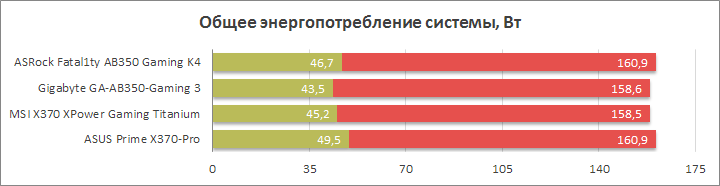

Энергопотребление системы

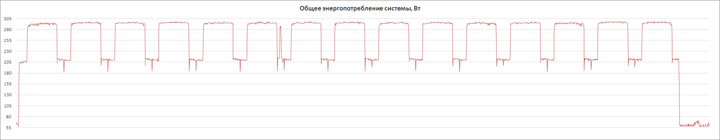

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.
Требования к электросети нельзя называть чемпионскими, хотя ничего аномального не произошло. Для памяти действующими оказались 1,21 В, у Uncore — штатные для нашего экземпляра 0,887 В. Для самих ядер напряжение росло до 1,456 вольт в случае однопоточной нагрузки (и высокой частоты) и равнялось 1,381 В — для тяжёлых сценариев, что весьма близко к паспортным 1,37 В.
Разгонный потенциал
Зафиксированная базовая частота составляла 99,8 МГц. У процессора и оперативной памяти есть широкий набор из переменных значений, для последнего параметра наивысшим является пункт «4000 МГц».
В среде UEFI каких-либо готовых профилей моментального разгона нет, а фирменное ПО оказалось не готово предоставить даже информационные сведения о системе. Значит, все действия будут проходить под личным началом владельца системы.

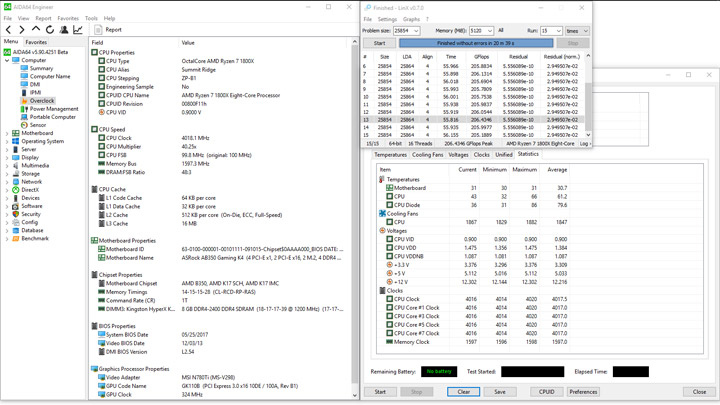

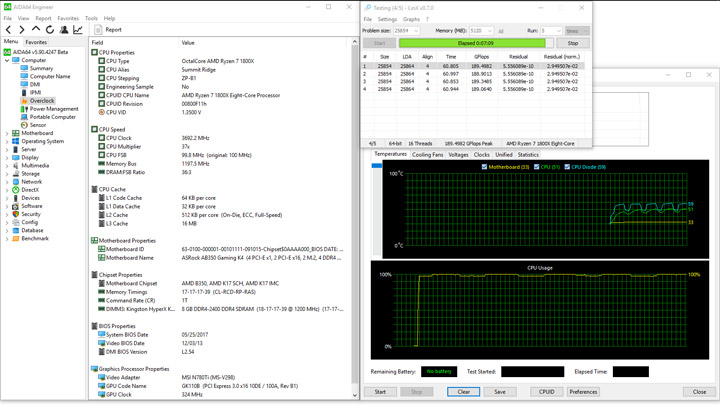

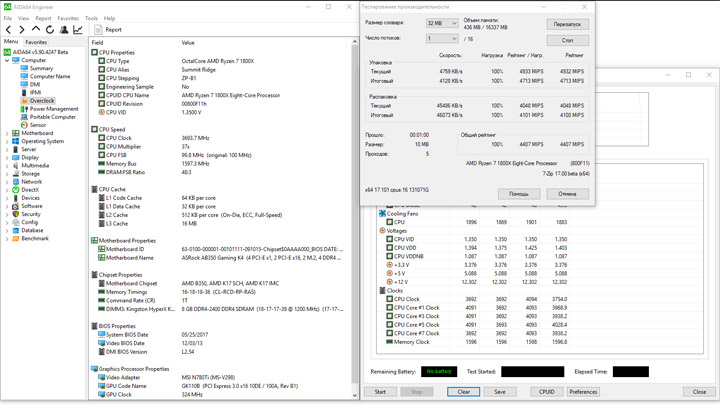

Сперва я проверил функционирование Ryzen 7 1800X со штатными настройками, никаких замечаний не было.

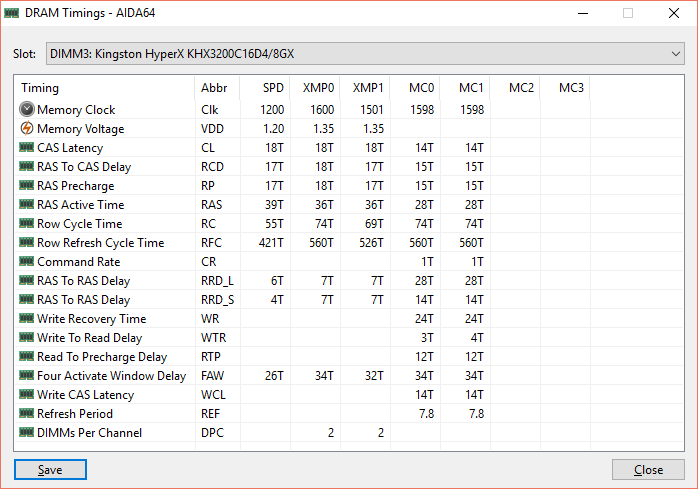

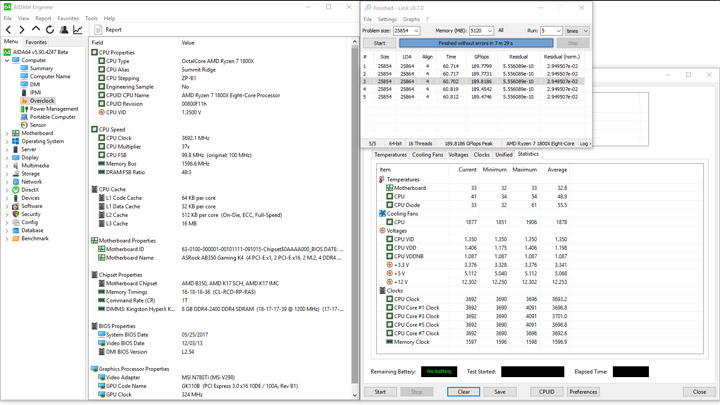

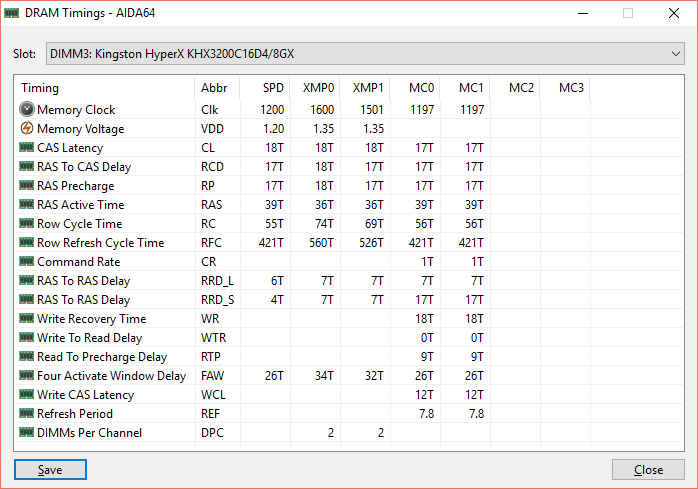

Активация профиля XMP у нашего комплекта ОЗУ не затребовала дополнительных шагов, чтобы обеспечить беспроблемную работу ПК.

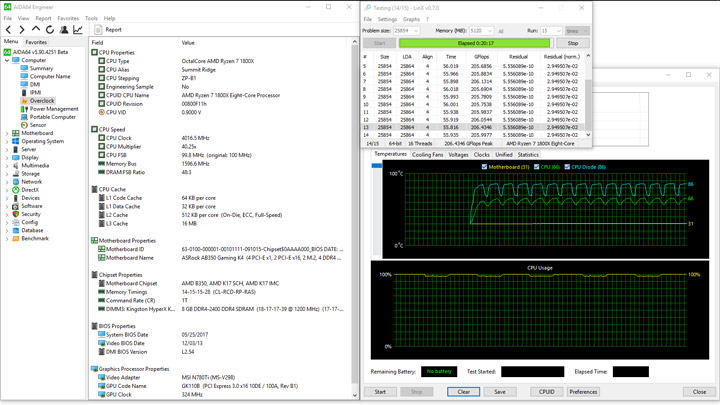

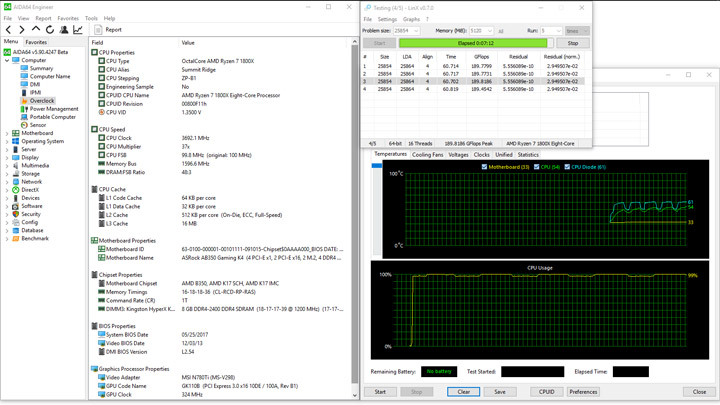

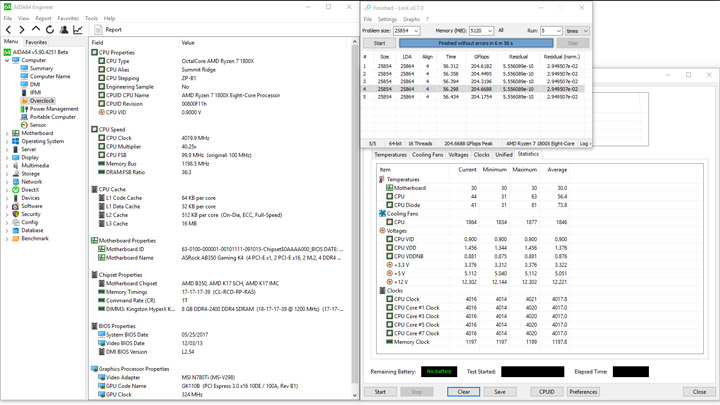

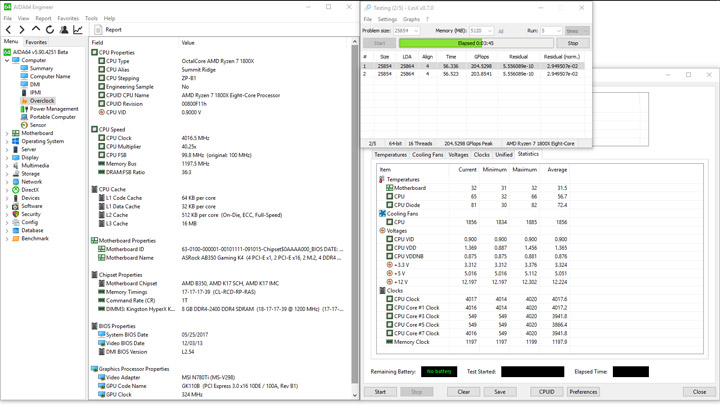

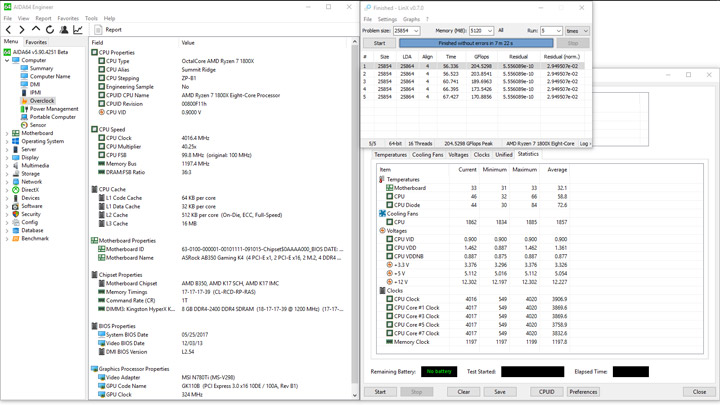

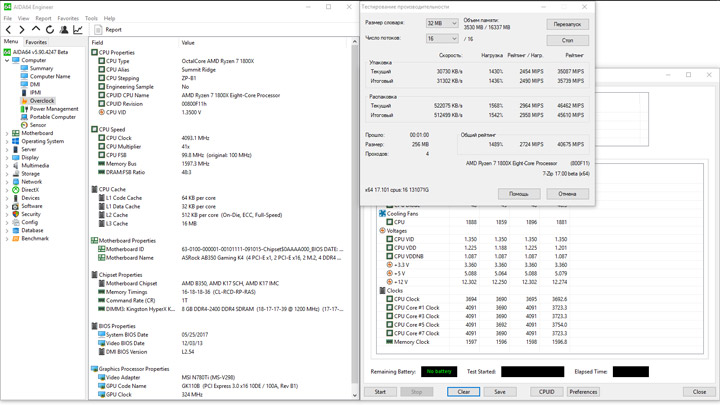

Преисполнившись оптимизмом, я начал было пробовать разгонять систему, сперва сосредоточившись на процессоре. Тестовый экземпляр безошибочно работает на частоте 4025 МГц при напряжении около 1,43 В. Без применения дополнительных мер по охлаждению, испытания разом обнаруживали активацию защитных механизмов, следствием которых было падение вычислительной мощности из-за периодического сброса установленной частоты до низких отметок.
Перегрев системы питания — не единственная проблема, питающее напряжение заметно понижалось при росте нагрузки на систему, поэтому пришлось базовый уровень повысить до 1,48 В для безошибочного выполнения тестовых сценариев LinX.
Уже знакомый по обзору Gigabyte GA-AB350-Gaming 3 метод обдува тыльной стороны платы в области VRM при содействии мощного центробежного вентилятора Cooler Master BP806012M BA позволил испытанию на стабильность завершиться успешно.

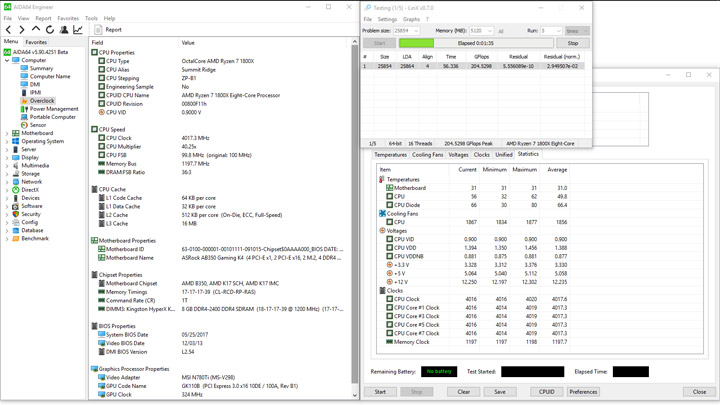

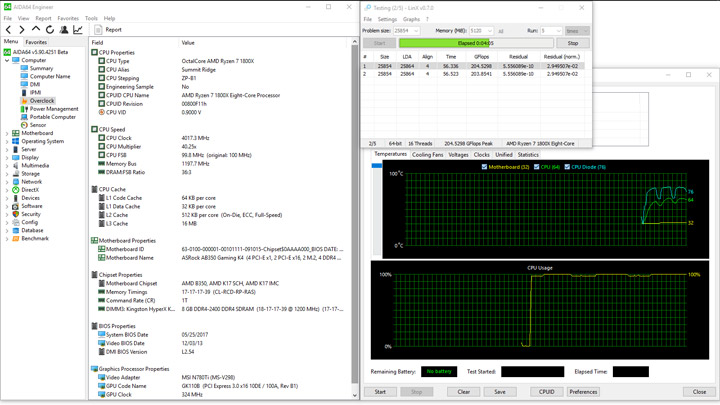

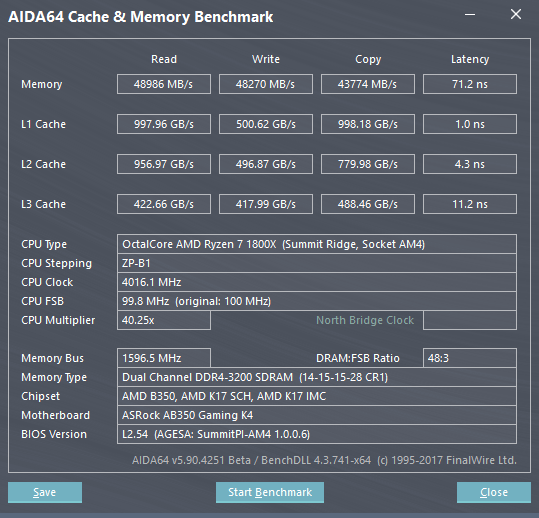

Разгон комплекта памяти проходит при активном содействии механизма активации XMP. В этот момент, как я уже писал, напряжение SOC (NB) Voltage повышается приблизительно до 1,1 В. Вместе с этим необычным приёмом, оказываются доступны для изменения как задержки, так и частотная формула DRAM. Именно последняя тестовая версия UEFI, наконец, позволила нашему тестовому комплекту заработать на частоте 3200 МГц при выверенной, на не одной плате, конфигурации задержек вида 14-15-15-28-1T.
Такой режим работы ПК затребовал ещё большего повышения напряжения на ЦП, на модулях памяти достаточным значением оказались 1,46 В.
О нагреве. При интенсивном обдуве тыльной стороны, температура в области стабилизатора составляла 86 °С. Радиатор прогревался до 64 °C. Нагрев другой области, ответственной за напряжение на Uncore, не превышал 55 °C и без добавочного охлаждения. К слову, скорость разогрева платы без обдува была настолько стремительной (при разгоне), что защитные механизмы, вероятно, не справлялись, поскольку происходило весьма быстрое отключение системы (в тот момент я успел зафиксировать отметку в 112 °C). Потребление сформировало коридор из 57 и 298 Вт.
Вывод
Материнская плата ASRock Fatal1ty AB350 Gaming K4 была в нашей лаборатории одной из первых моделей с сокетом AM4. Более того, именно на ней проводилось множество испытаний процессора Ryzen 7 1800X, но выход обзора пришлось отложить до момента, когда, наконец, она обрела возможность работы на высоких скоростях с памятью не только типа Samsung B-die. Теперь, когда это знаменательное событие произошло, можно попытаться объективно подойти к её оценке и рыночной перспективе.
Пока что ей отведена ответственная, старшая роль в сегменте средних материнских плат, то есть таких, где распаян не топовый X370. Разработчики не стали создавать искусственную конкуренцию более дорогим платам и как следует ограничили модель в возможностях. У порта M.2, способного принять «на борт» адаптеры типоразмера 22110, подведены исключительно линии SATA, а у другого, имеющего возможность задействовать накопитель PCI-E, максимальный размер для изделий уже ограничен. Вместе с этим, будет удалён из списка один из слотов PCI-E x1. Первый M.2 также делит ресурс с одним из гнёзд SATA. Наиболее актуальная версия USB — 3.1 Gen2 — не реализована вообще, несмотря на имеющиеся системные возможности. «Игровая» направленность продукта вылилась исключительно в наличие бонусного ПО, а аппаратные возможности соответствуют базовым, «офисным» платам. Функционирование управления вентиляторами не совпадает с заявленными схемами, но даже если всё исправить, конкуренцию продукт от ASRock уже не выдержит, поскольку у плат от всех остальных производителей фактически на каждом из вентиляторных гнёзд можно использовать оба метода управления частотой вращения (снижение напряжения и изменение скважности ШИМ). Кроме того, фирменное ПО оказалось абсолютно неработоспособным.
Самое время оценить рыночное положение, оказывается, модель находится в одном ряде с прочими решениями, и поэтому, на мой взгляд, ему пока абсолютно не соответствует. Даже в случае выполнения огромного объёма работы над ошибками, представителям компании необходимо серьёзно призадуматься и заметно снизить стоимость, лишь тогда рассмотренный продукт может стать интересным для покупателя. Сегодня же потребитель может рассчитывать, разве что, на беспроблемный запуск и работу с базовыми настройками, без углубления во что либо, не стану заново расставлять акценты. Изучая отзывы в Сети, часть из только что озвученных проблем повторяется и на прочих устройствах компании, а значит, лето для её специалистов предстоит жаркое. Надеемся, что через непродолжительное время все проблемы будут решены, и мы обязательно попробуем выяснить это и оценить другой продукт популярной на украинском рынке компании ASRock.
