Обзор материнской платы ASRock Fatal1ty Z170 Gaming K6 для процессоров Intel Skylake-S

Сегодня мы познакомимся фактически с четырьмя платами, имея на руках лишь одну. В основе моделей Fatal1ty Z170 Gaming K6, Fatal1ty Z170 Gaming K6+, Z170 Extreme6 и Z170 Extreme6+ находится общая печатная плата, все узлы идентичны, за исключением сетевого адаптера и элементов внешнего оформления. У игровых продуктов контроллером является Killer E2400, а у «экстремальных» моделей — Intel I219V. Версии с плюсом имеют расширенный комплект поставки, означающий наличие выносной панели для корпуса в отсек 5,25″ с портами USB типа A и С последнего поколения.

Испытуемая может похвастать наличием двух микросхем с прошивкой на борту, имеется индикатор кодов POST, кнопки включения и перезагрузки.

В остальном это типичный представитель из лагеря материнских плат на базе Intel Z170, занимающий нишу рынка немного выше категории «мейнстрим». Подсистема питания выглядит убедительно, в поддержку возможностей чипсета добавлены пары портов SATA и USB последнего поколения путём установки двух дополнительных контроллеров. Комплексный список возможностей собран в следующей таблице:

Упаковка и комплектация

По всей видимости, коробка для всех четырёх продуктов задумана идентичной, внутри нашей нашлось немало места, как раз хватающего для укомплектовки выносной панелью для корпуса. Есть ручка для удобства транспортировки. Цвета, оформление и эмблемы уникальны для игровой серии компании ASRock, спутать с чем-то будет весьма непросто.

Фото изделия, таблица с характеристиками и описание технологических изысков находятся на тыльной стороне коробки. Довольно необычно в нынешнее время встретить игровую материнскую плату без какой-либо подсветки.

В комплект поставки вошли:

• многоязычная инструкция по быстрой установке;
• руководство по UEFI и F-Stream на английском языке;
• диск с драйверами и фирменным ПО;
• наклейка с логотипом компании;
• заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
• четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
• один жёсткий мостик для организации SLI из двух видеокарт;
• крепёжный винт для устройств формата M.2;
• сертификат с 90-дневным ключом к программному продукту XSplit.

Внешний вид

Стиль оформления серии продуктов ничуть не изменился относительно её представителей предыдущих поколений. Использованы чёрные и красные цвета. Появился накладной козырёк, чья роль целиком имиджевая. Габариты устройства соответствуют полному формату ATX.

На обратной стороне видны винты от радиаторов и небольшое количество электронных компонентов, подсветки на плате нет вообще.

Массивный охладитель чипсета практически лишён оребрения, зато присутствует декоративная пластиковая накладка с обновлённой эмблемой серии.

Два интерфейса SATA-E включают в себя четыре традиционные гнезда SATA. В дополнение к ресурсам PCH выполнена реализация ещё двух портов, завязанных на сторонний контроллер.

Ближе к углу расположены пара съёмных микросхем с прошивками, контактная группа с перемычкой для определения действующей. При старте системы красным светодиодом подсвечивается та, что активна в этот момент времени.

Имеется пара колодок для корпусных кабелей USB второй ревизии и одна — для третьего поколения этого интерфейса.

Управление системой вынесено к верхнему правому углу. Аналогично светодиоду, кнопки подсвечиваются лишь в момент инициализации оборудования, а в режиме работы операционной системы вся индикация на плате деактивируется, то есть, POST-индикатор не выполняет больше никаких функций.

Шестнадцать линий PCI-E от процессора могут быть поделены между двумя гнёздами красного цвета. Третье, распаянное в самом низу, относится к структуре PCH, там можно сконцентрировать максимум четыре линии.

Устройство располагает также и компактным M.2 в едином экземпляре.

Звуковой кодек в лице Realtek ALC1150 и пара ОУ Texas Instruments NE5532 находятся под пластиковой накладкой. Соседствует с ними сетевая подсистема на базе Qualcomm Atheros Killer E2400.

Гнёзда для подключения процессорных охладителей в числе двух штук расположены ближе к центру платы. Радиатор приземист, потому не должен стать проблемой в процессе установки системы охлаждения.

Соединительная тепловая трубка находится весьма далеко от эпицентра сбора тепла, её использование скорее сведено к имиджевой составляющей. Число рёбер невелико, контакт прокладки с силовыми элементами хороший.

Стабилизатор базируется на ШИМ-контроллере ISL95824 от Intersil Corporation. Он формирует два независимых напряжения, выстроив преобразователи по схемам из четырёх и двух фаз. Для этого внутри уже встроены соответственно два и один драйвер. Недостающая тройка расположена на плате: один совсем рядом с контроллером, а два штуки — на тыльной стороне. Получается, всего четыре канала отведено для напряжения ЦП, два — для интегрированного ГП, число силовых элементов и дросселей в каждом удвоено. Ещё один набор элементов предусмотрен для нужд напряжения CPU SA. Пару силовых элементов составили из SM4336NSKP и SM4337NSKP — продукции компании Sinopower.

Заднюю панель можно назвать полностью удовлетворяющей современным тенденциям. Восемь выходов USB третьей ревизии, три цифровых видеовыхода, пять звуковых, оптический и классический интерфейс PS/2. Комплектация беспроводным сетевым адаптером пока не входит в планы производителя.

Возможности UEFI

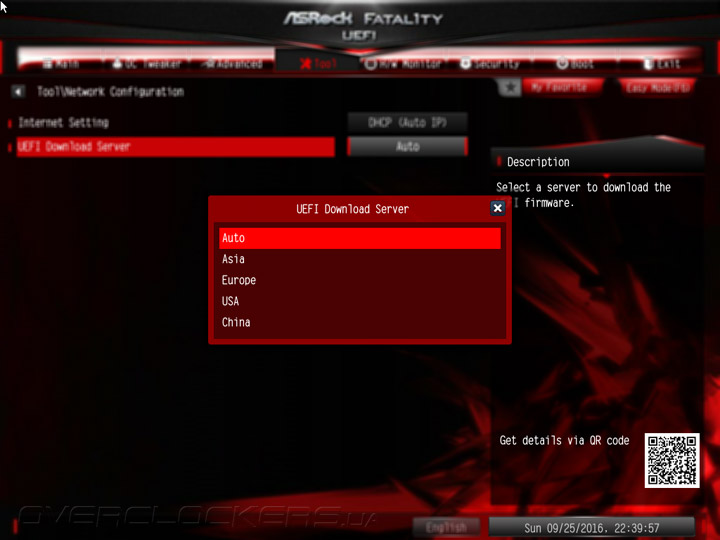

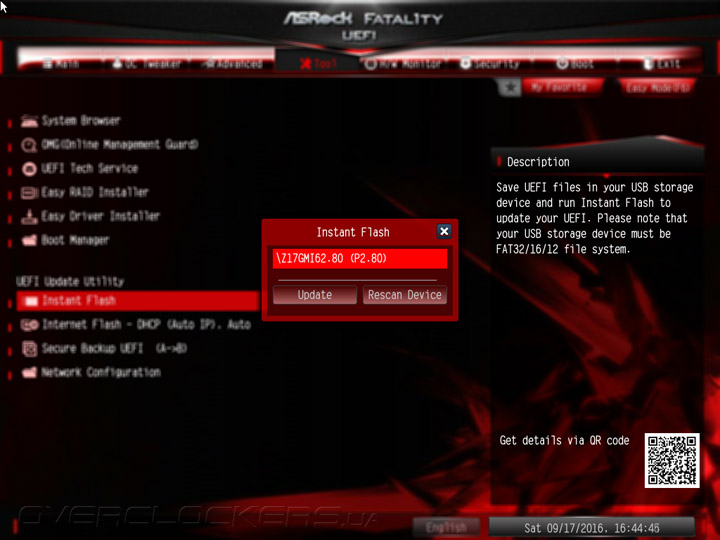

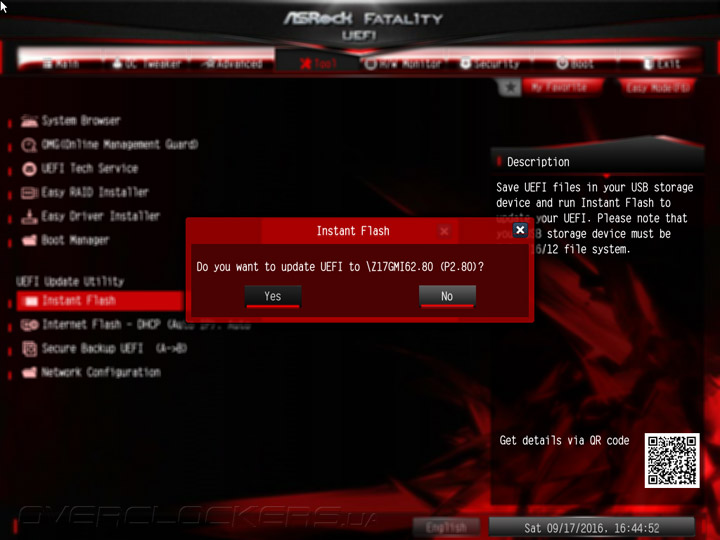

Для обновления микрокода в среде UEFI предусмотрен механизм Instant Flash. Искать прошивку можно на съёмном носителе либо же сразу в Сети. Процедура обновления осуществлялась без проблем.

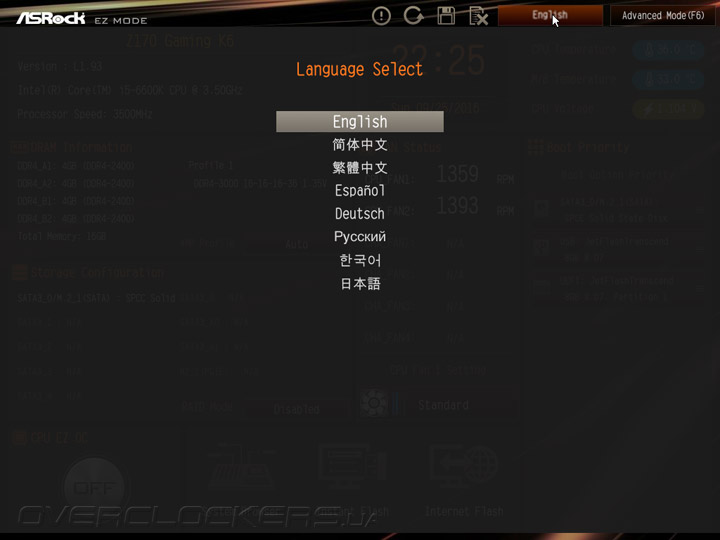

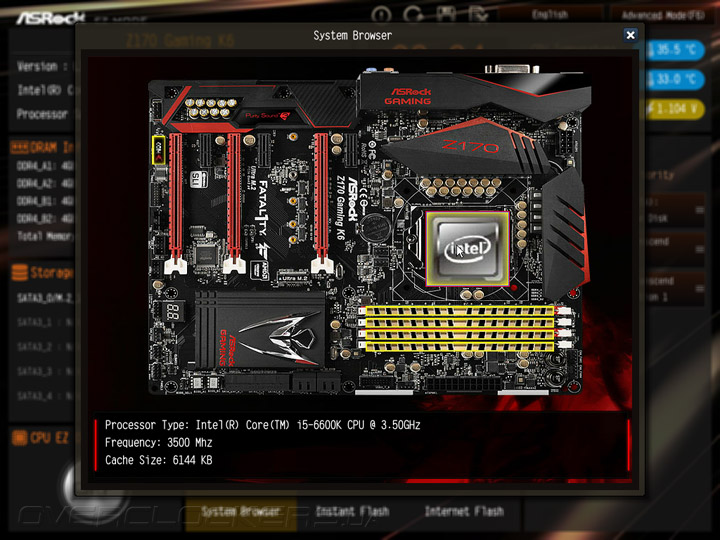

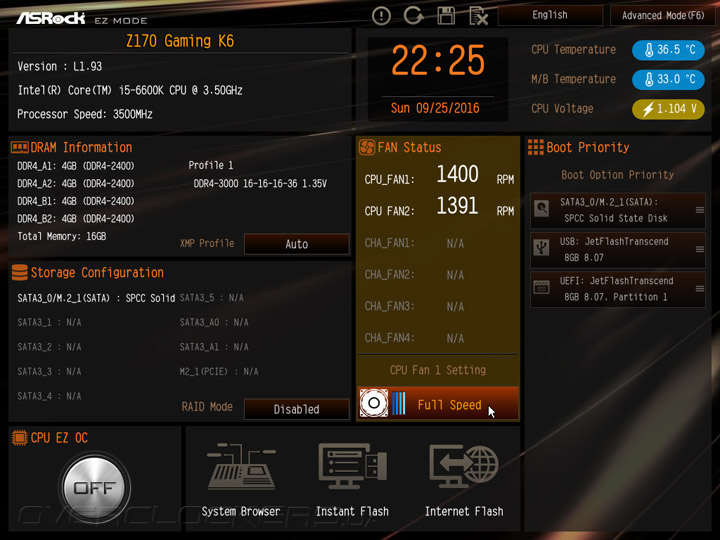

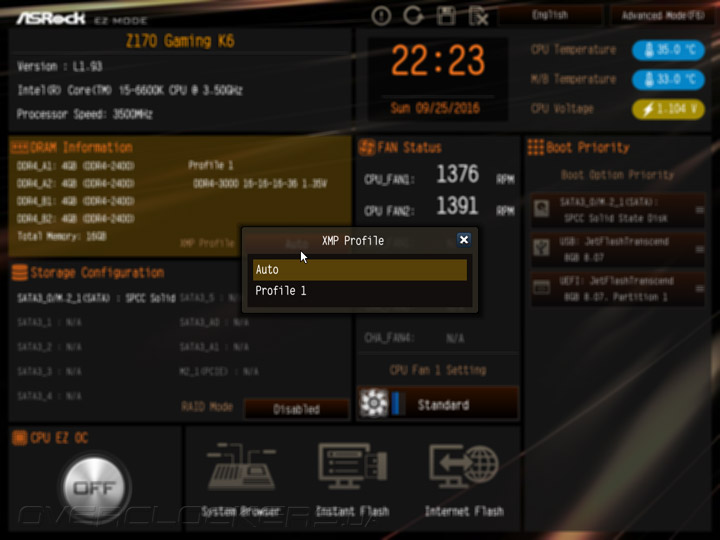

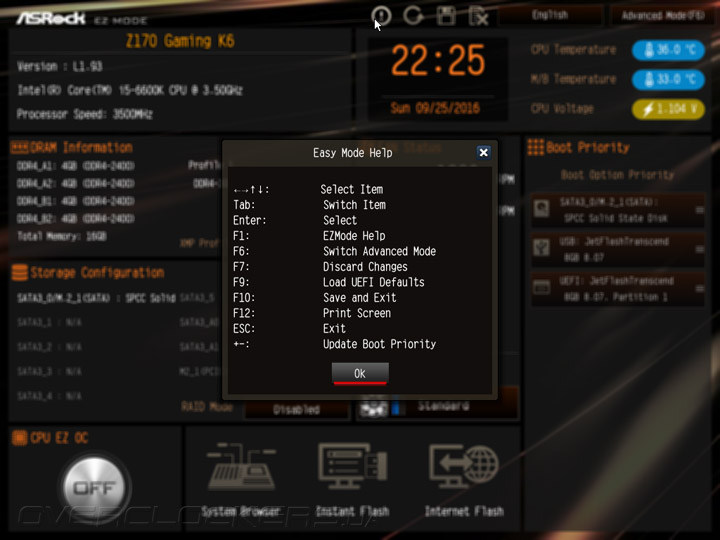

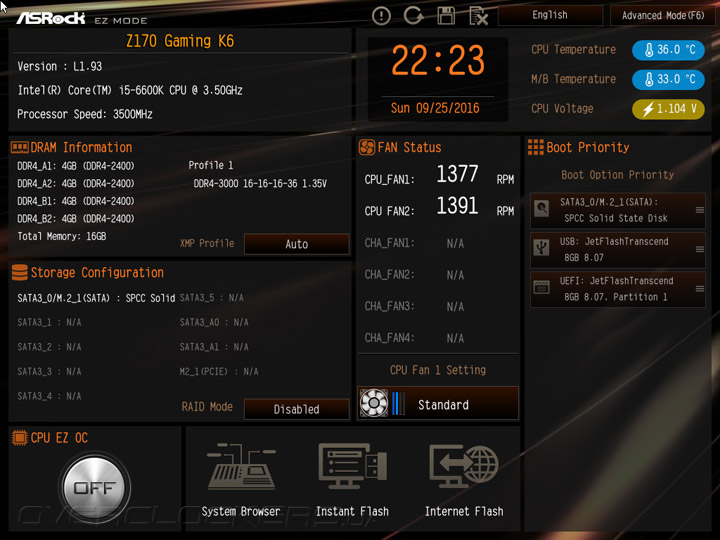

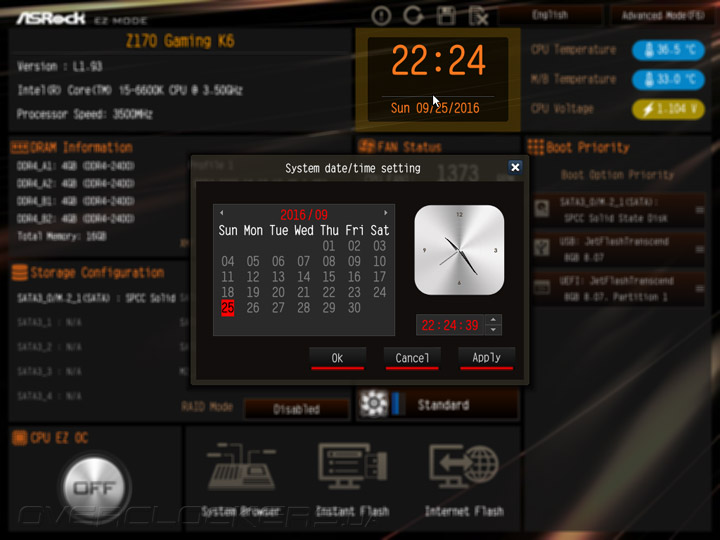

Наш обзор будет посвящен специальной оверклокерской сборке L1.93. Стартовый экран именуется Ez Mode. Здесь сосредоточено множество информации о системных компонентах. Можно изменить время и дату, активировать профиль XMP, выбрать локализацию интерфейса, определить приоритет среди загрузочных устройств. Внизу есть четыре объекта — два механизма по обновлению, детальный просмотрщик компонентов системы System Browser и фирменное средство по автоматическому разгону, с которым мы будем работать чуть позднее. Также можно форсировать профили работы для первого по счёту охладителя.

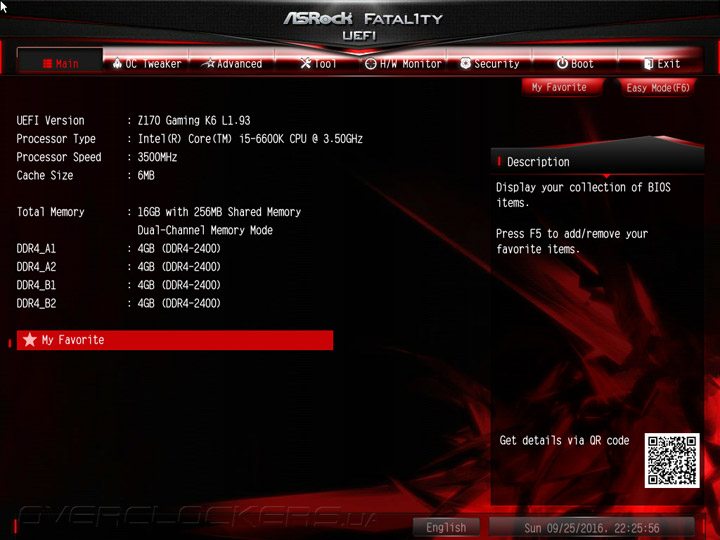

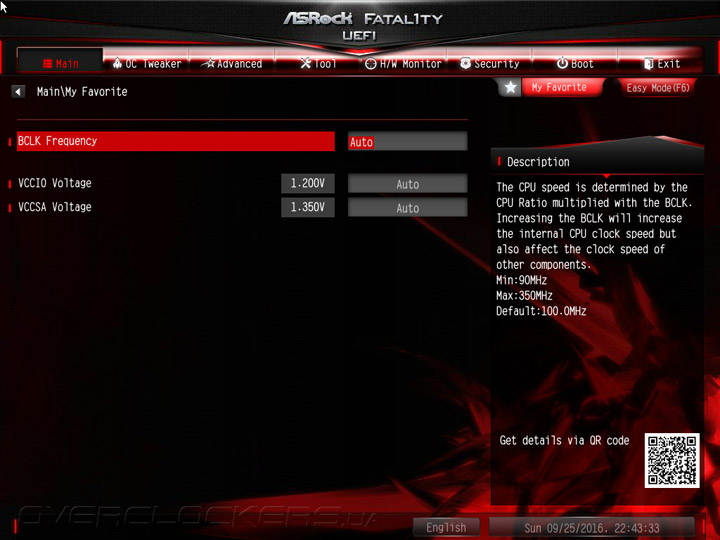

Расширенный режим позволяет производить больше настроек. На странице Main заготовлена вкладка My Favorite, где можно собрать отовсюду самые востребованные пункты меню.

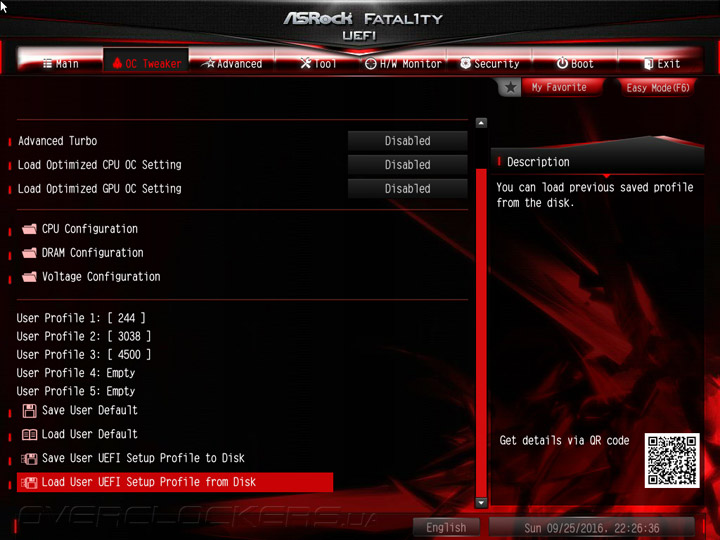

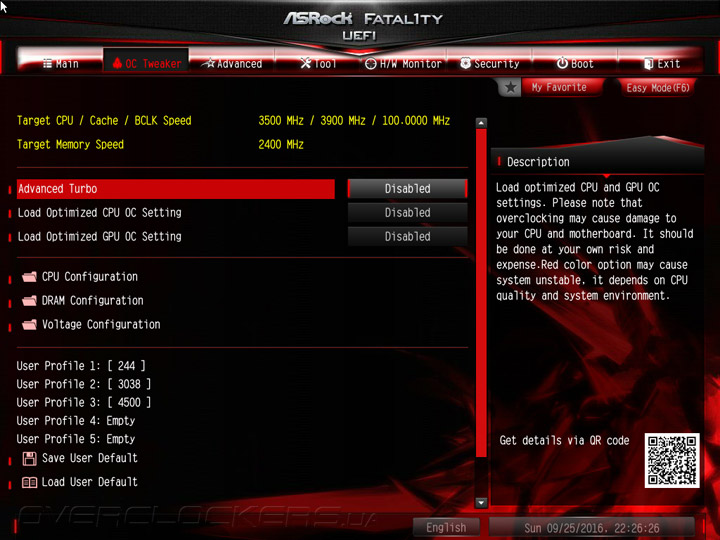

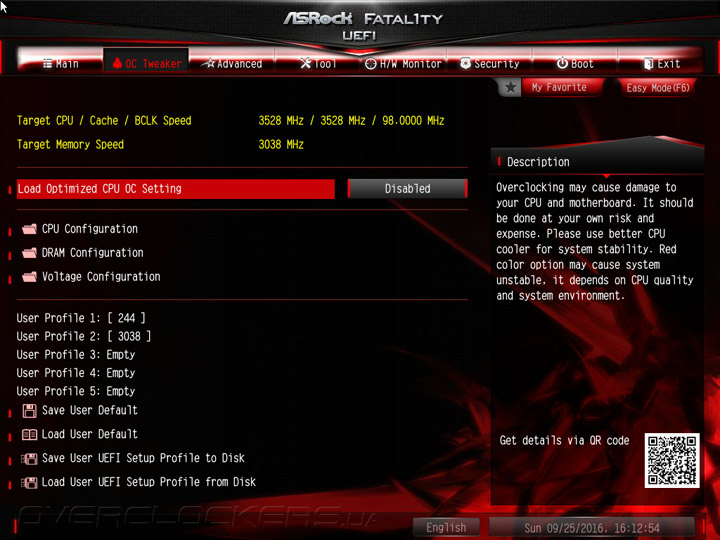

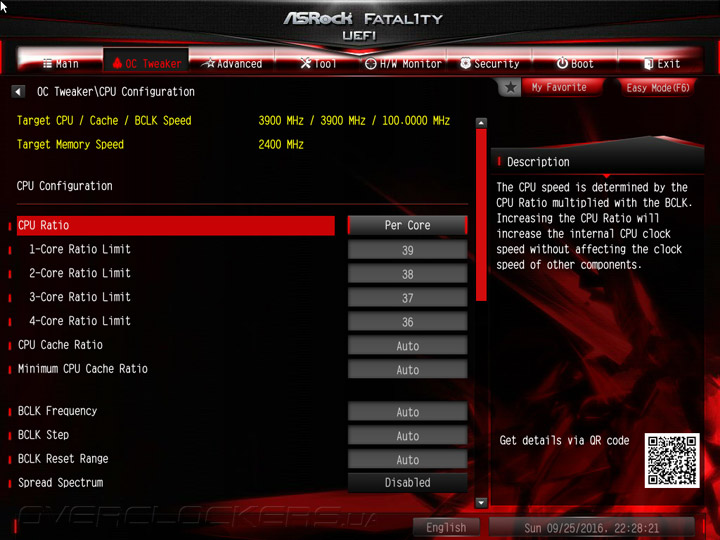

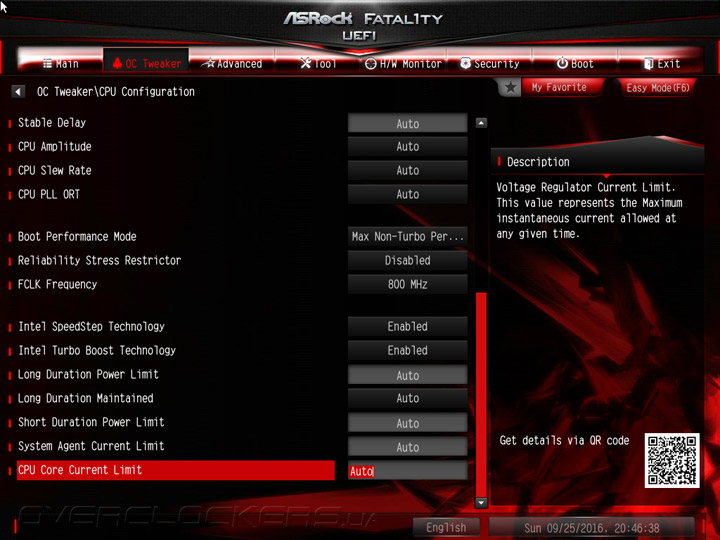

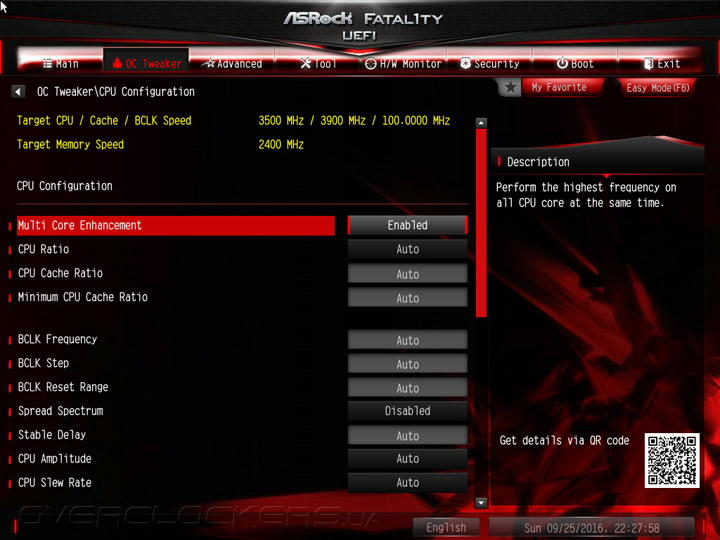

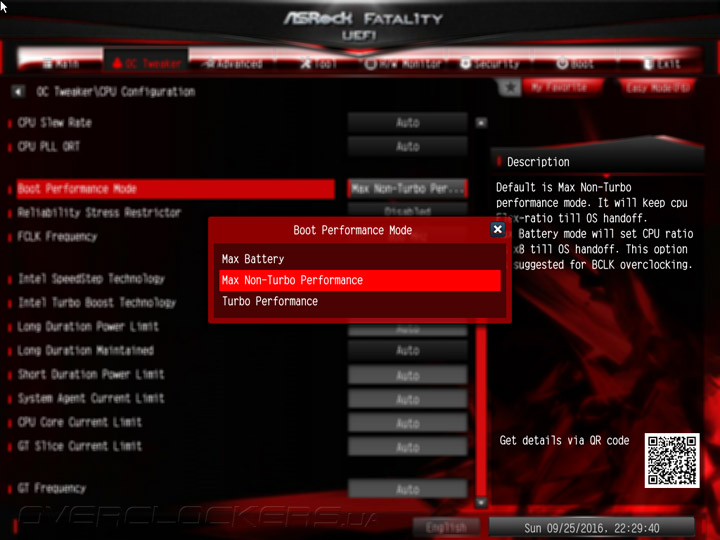

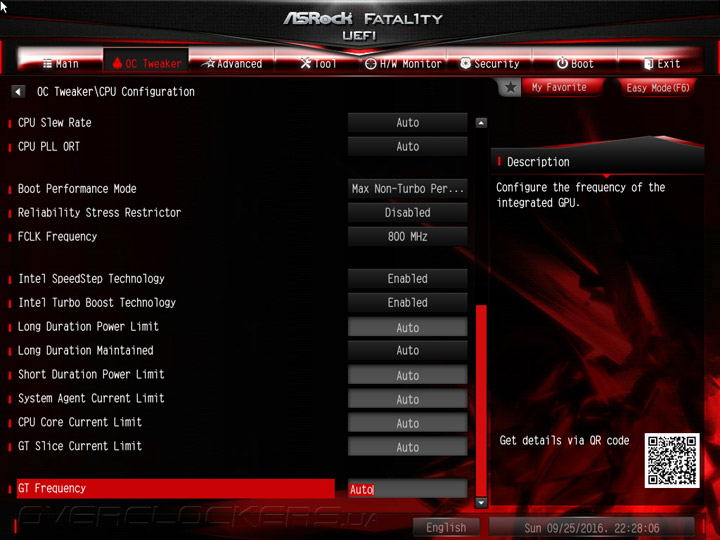

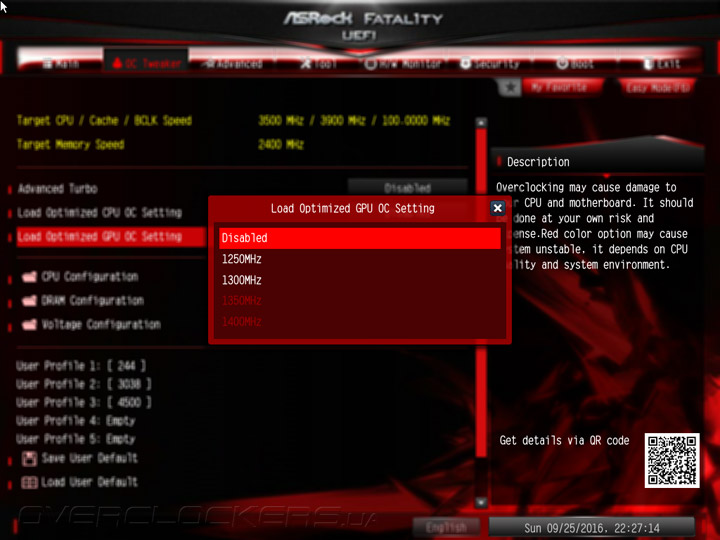

OC Tweaker говорит сам за себя. Настройки ЦП, ОЗУ и питания рассредоточены для удобства. Среди вспомогательных механизмов видны три разных подхода к автоматическому разгону компонентов. Есть пять профилей для сохранения настроек системы, также допускается возможность использования внешнего носителя.

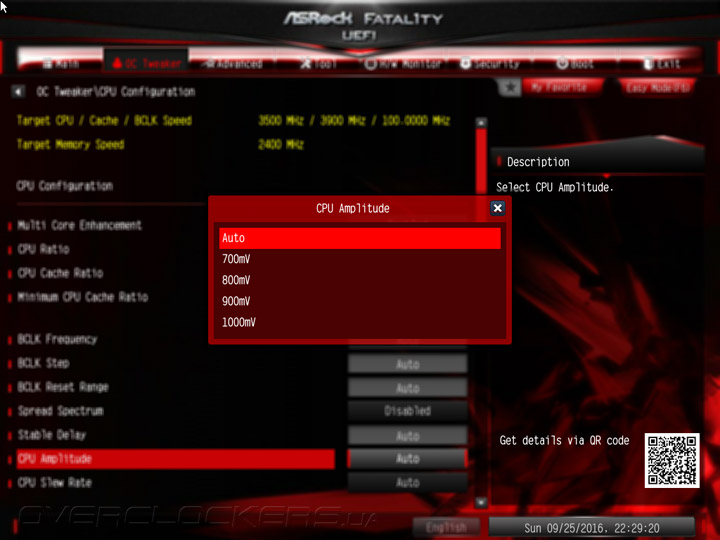

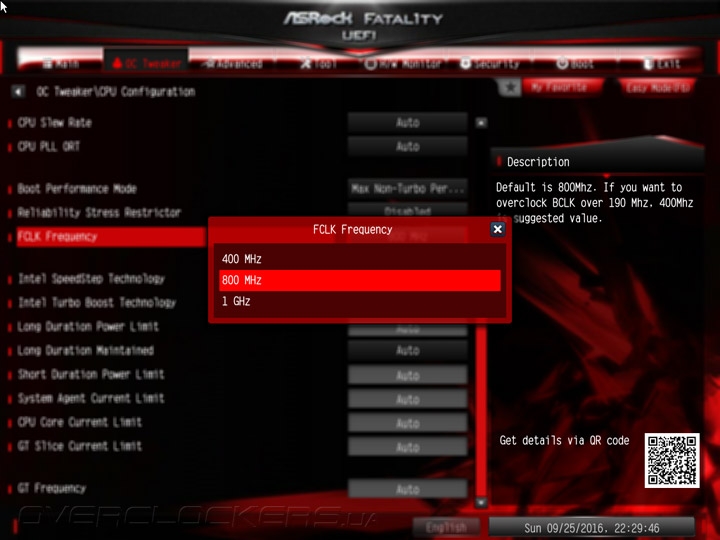

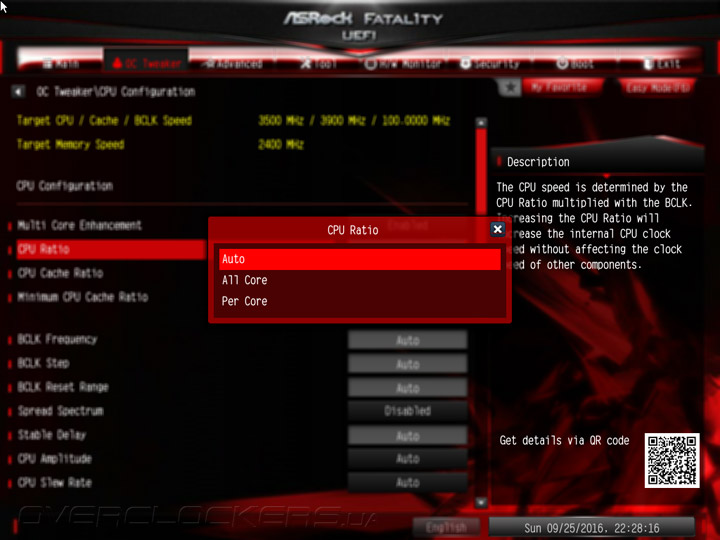

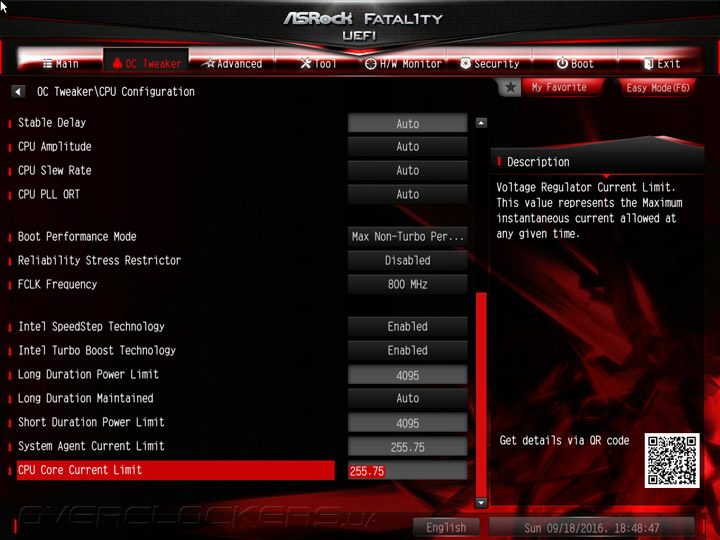

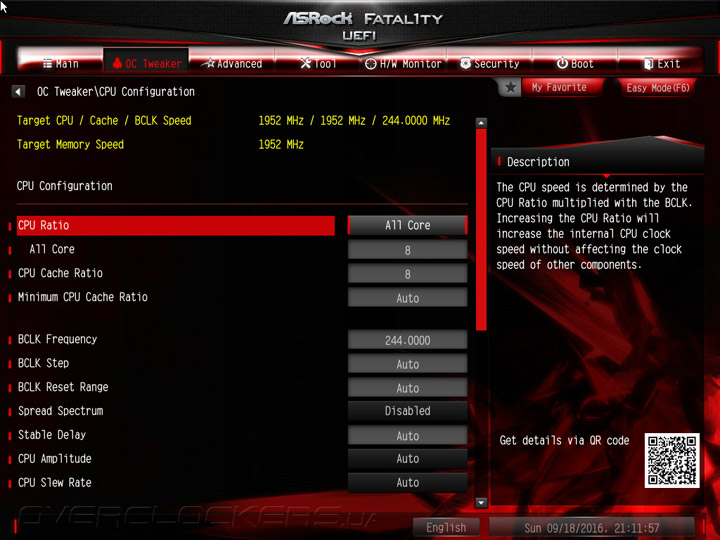

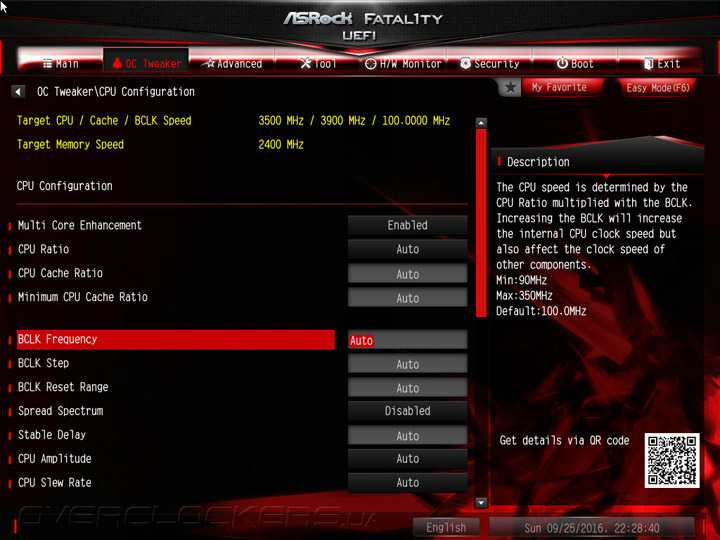

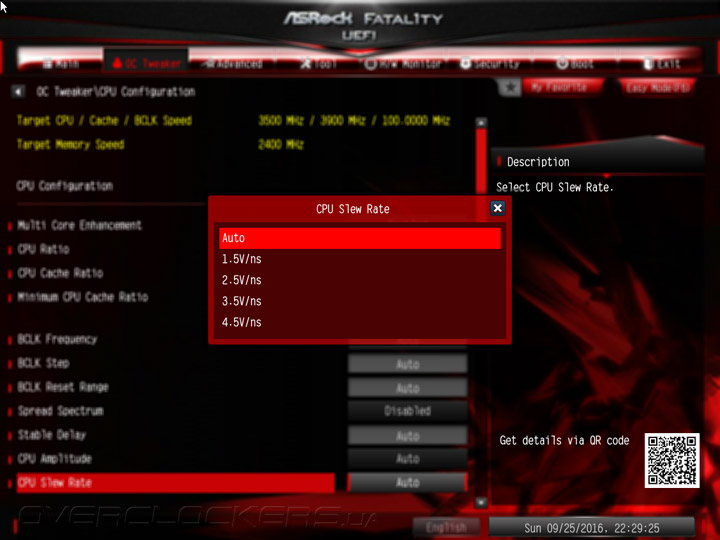

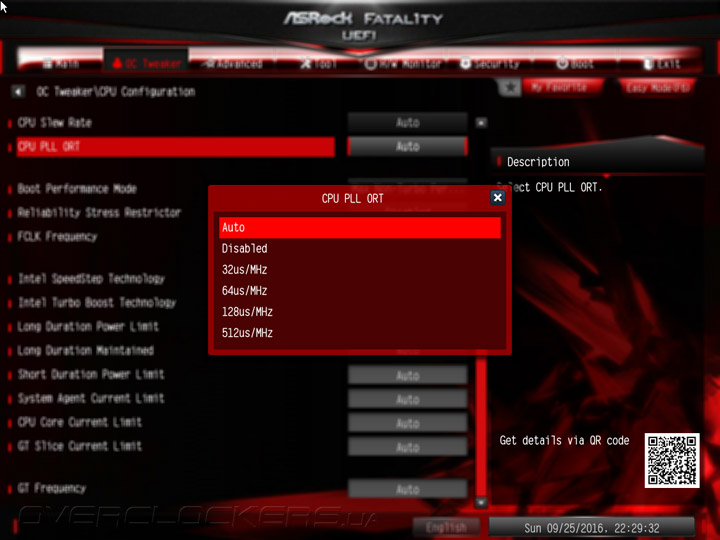

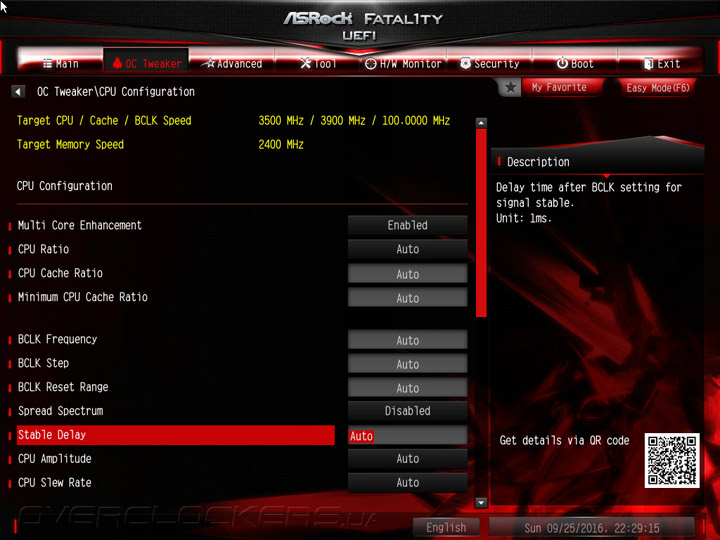

Для разгона ЦП и BCLK есть множество помощников и тонких настроек.

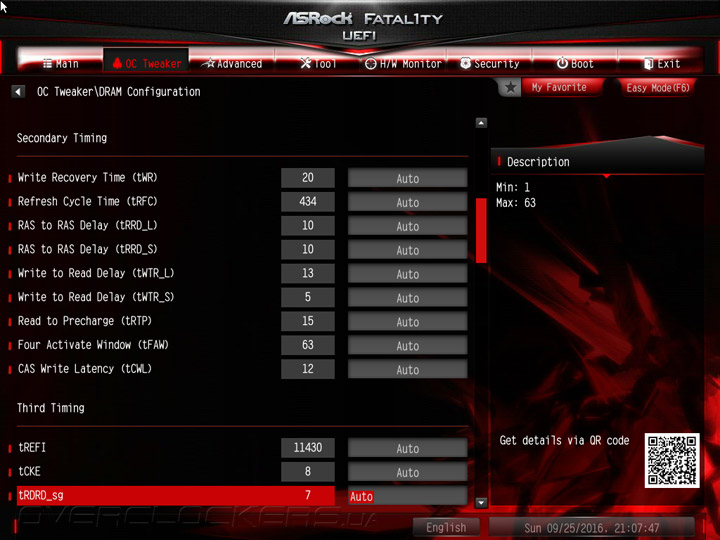

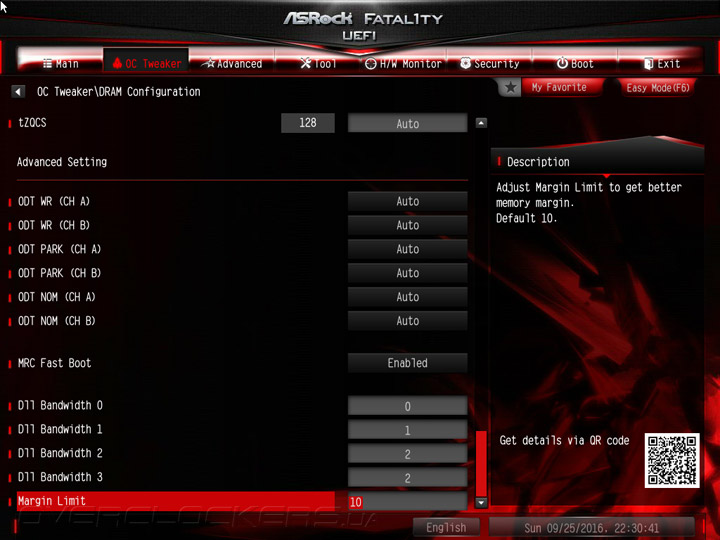

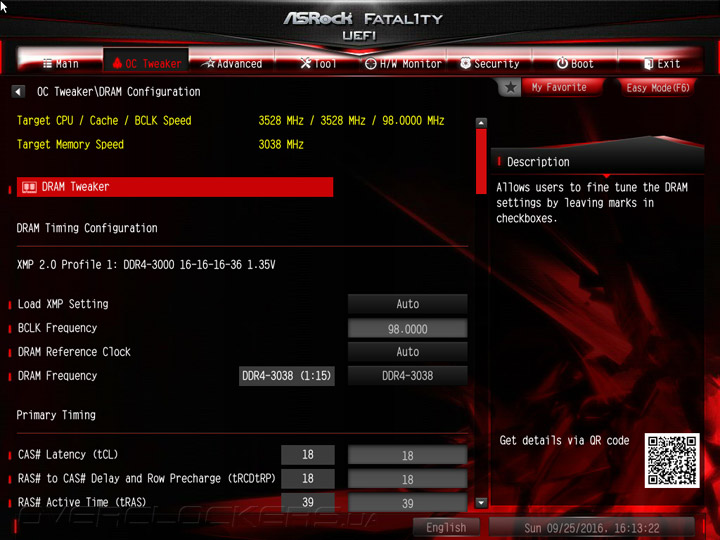

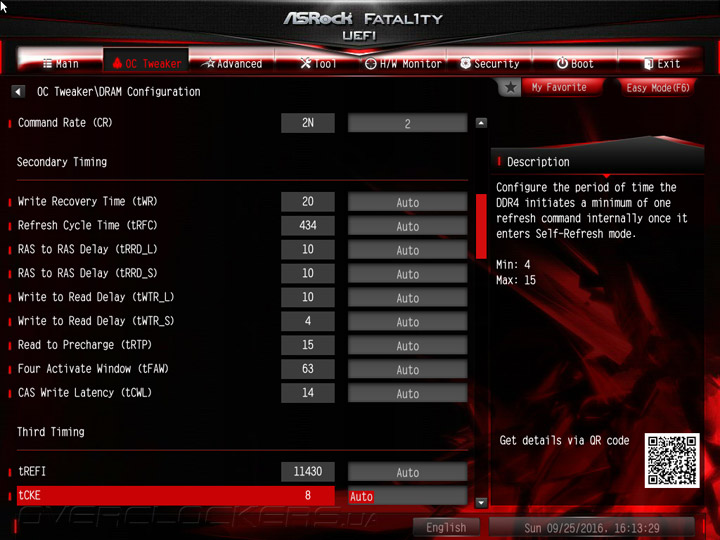

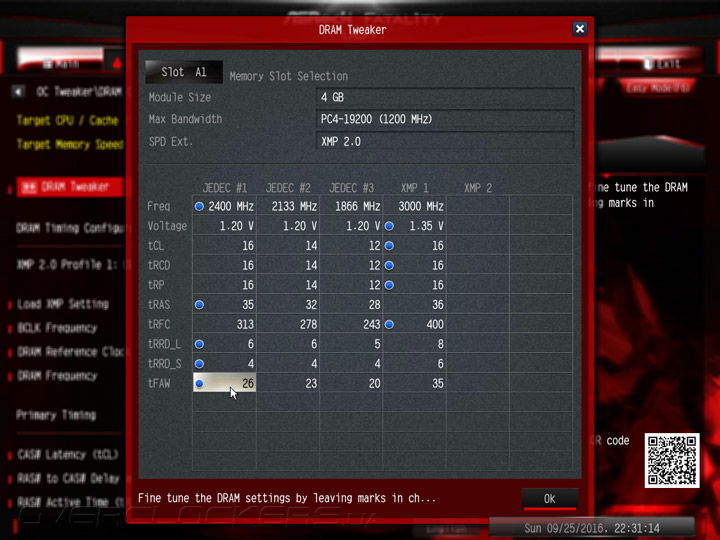

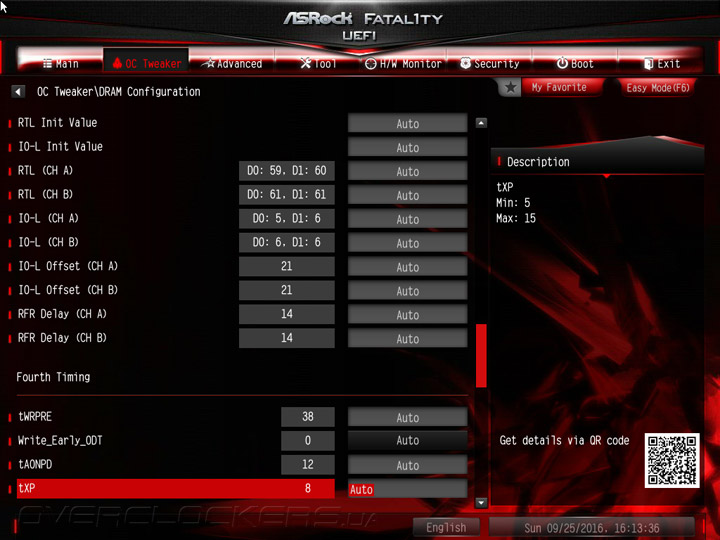

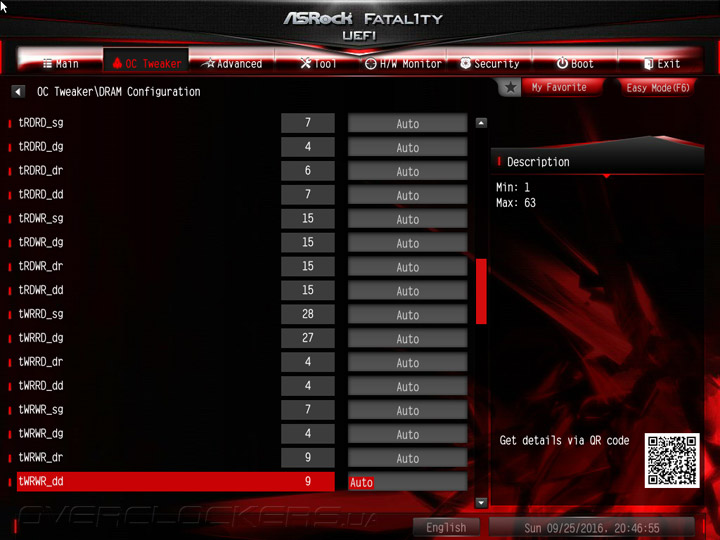

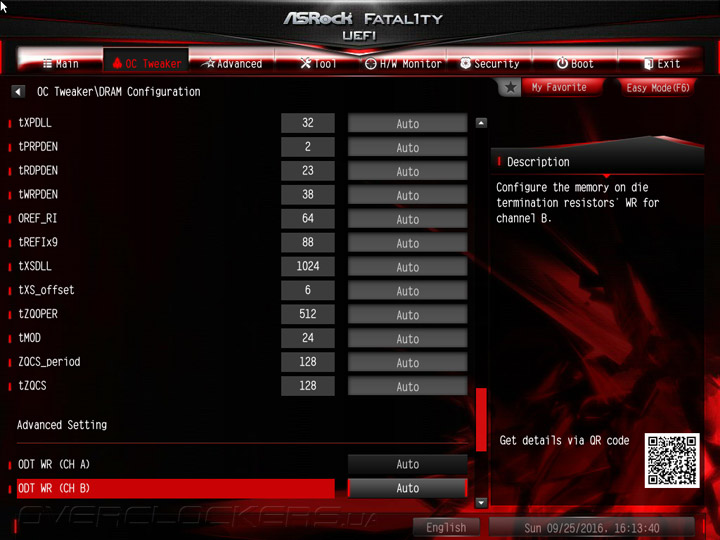

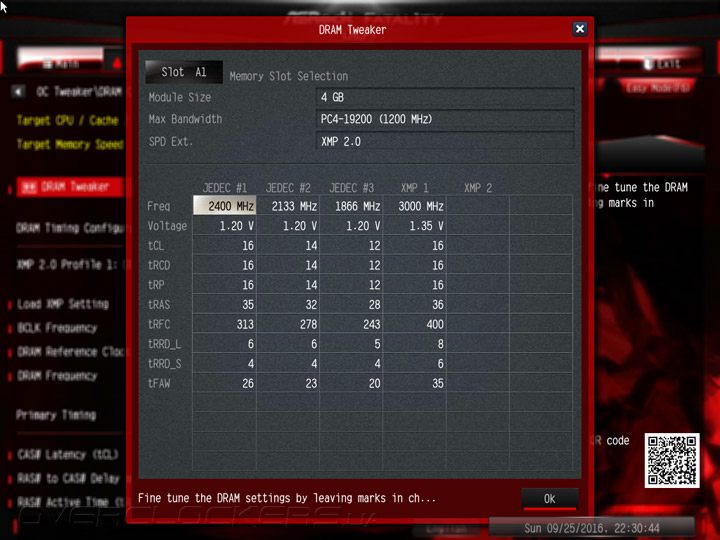

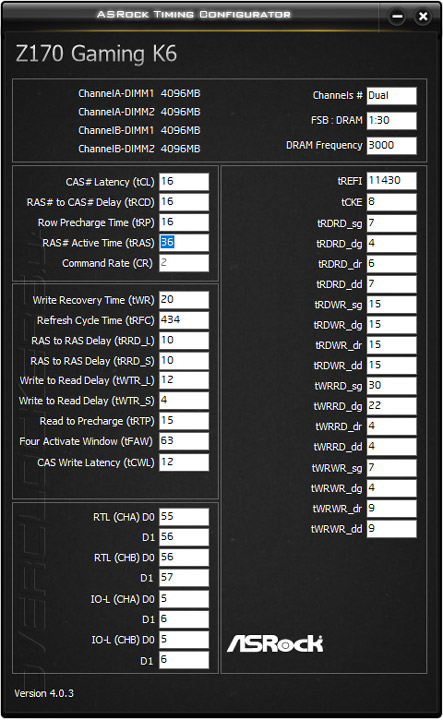

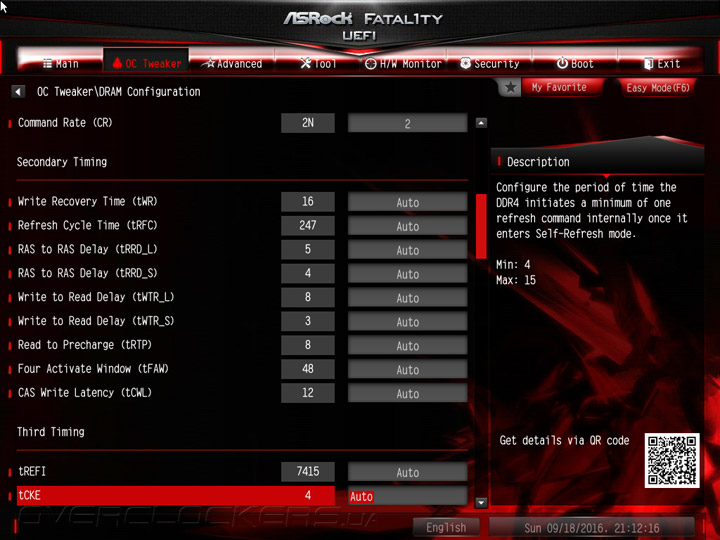

В разделе памяти продублирована опорная частота, для удобства. В наличии фирменное средство DRAM Tweaker, где основные задержки можно выбирать исходя из заводских предустановок выбранного набора.

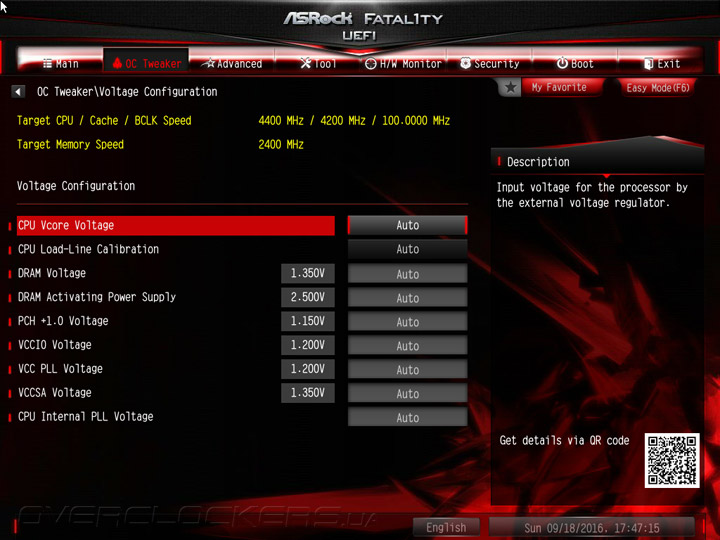

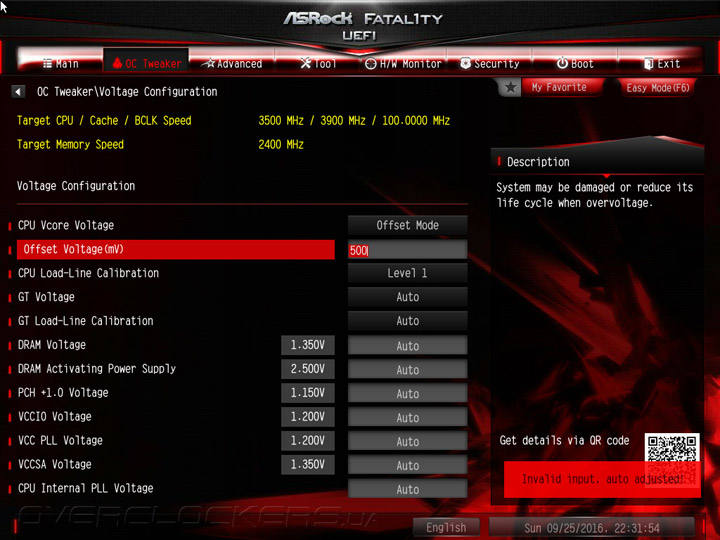

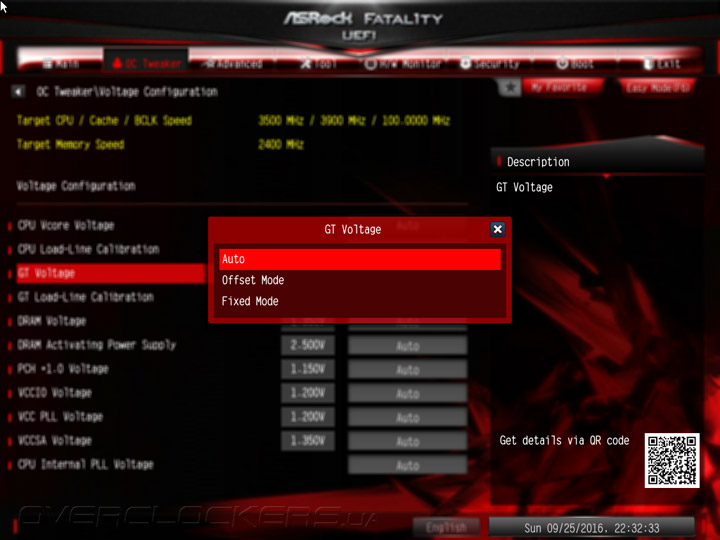

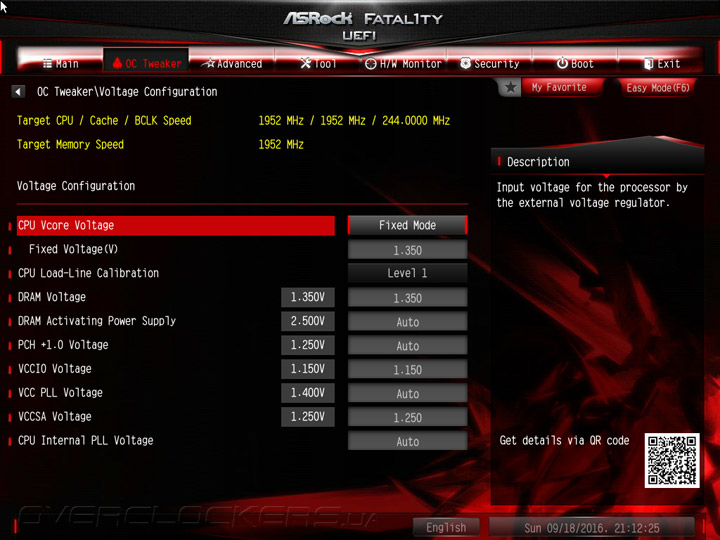

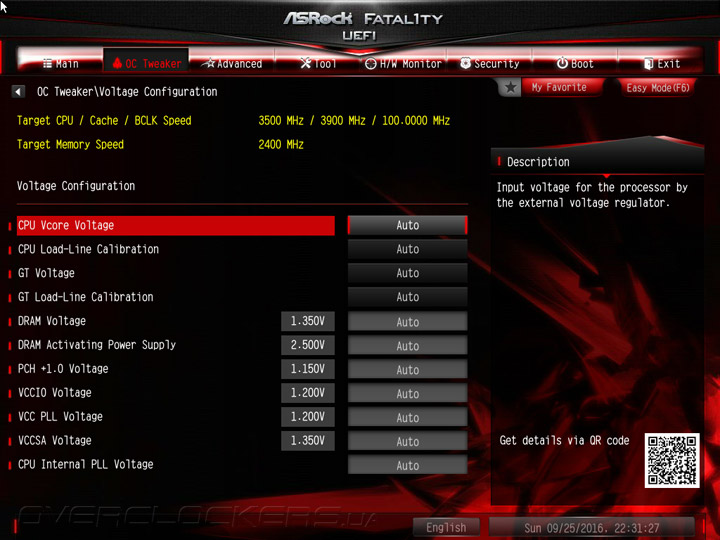

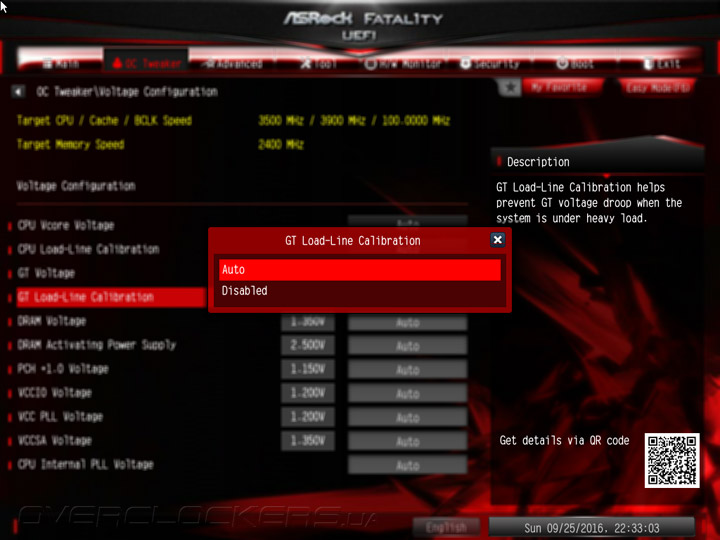

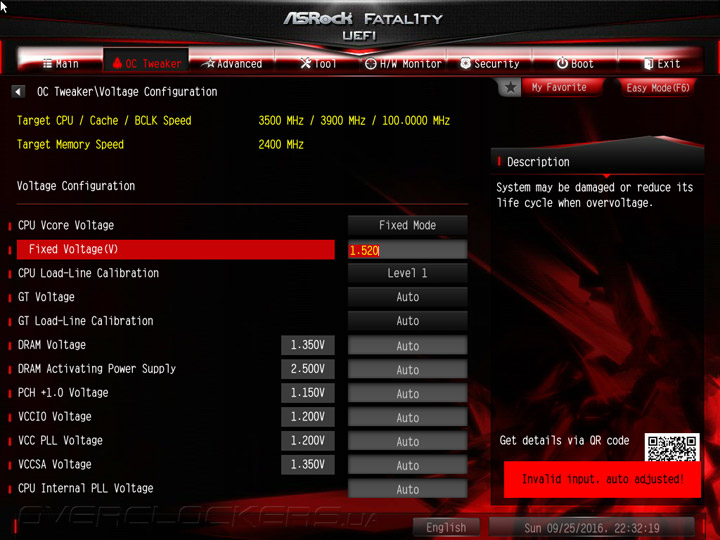

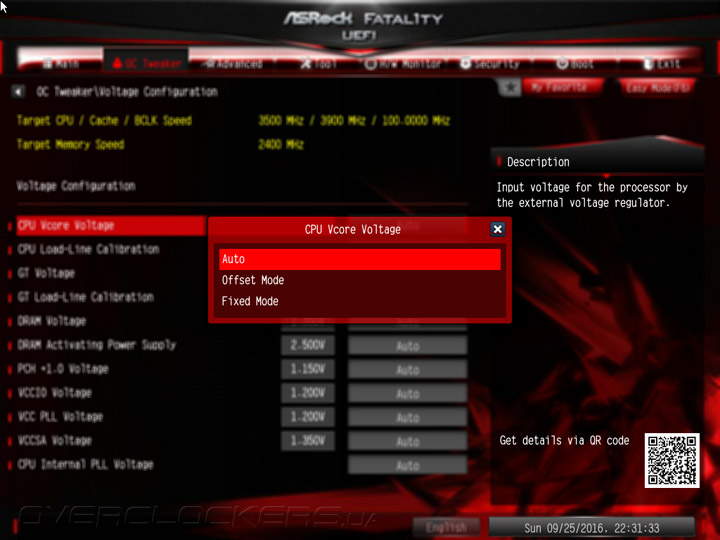

Изменение групп напряжений реализовано без нареканий. В наличии четыре профиля LLC для питания CPU.

Самые важные из параметров собраны в таблице.

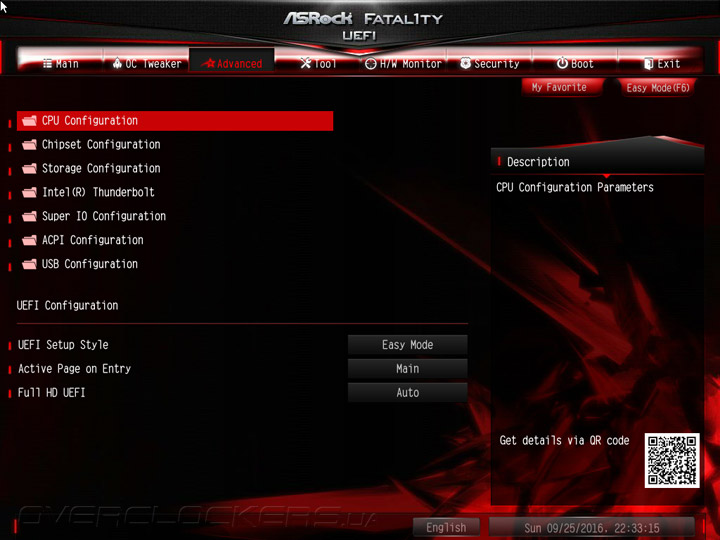

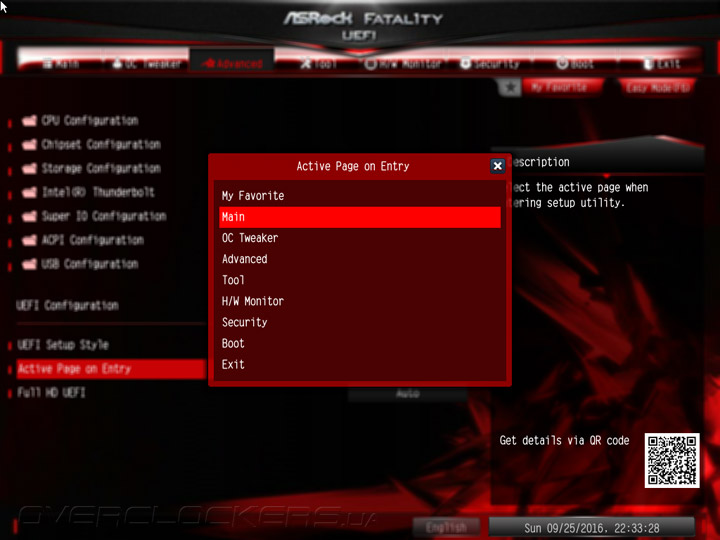

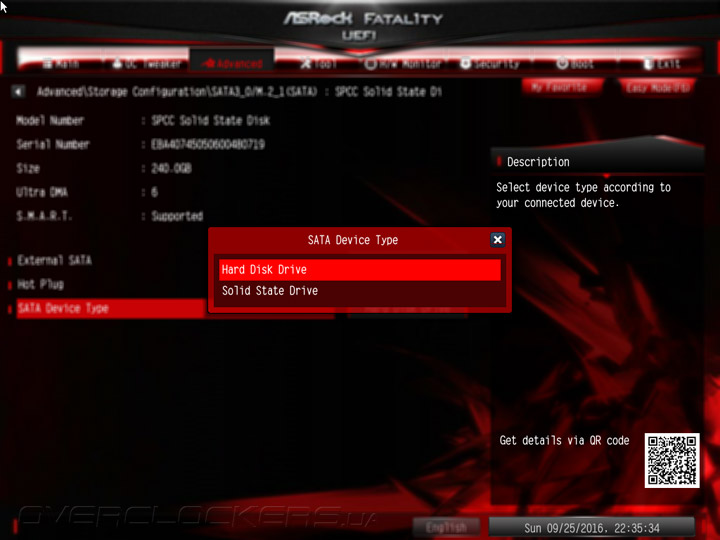

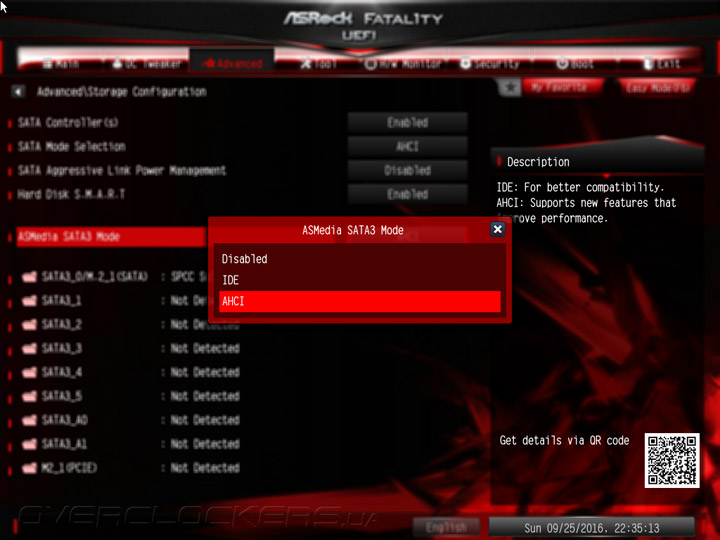

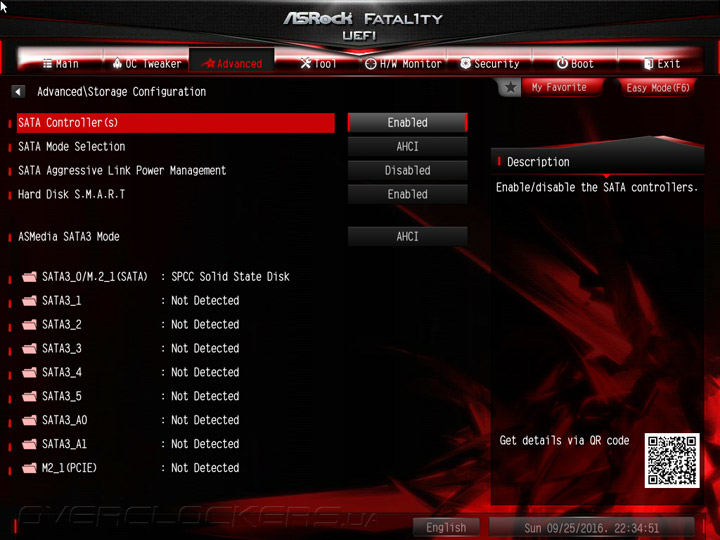

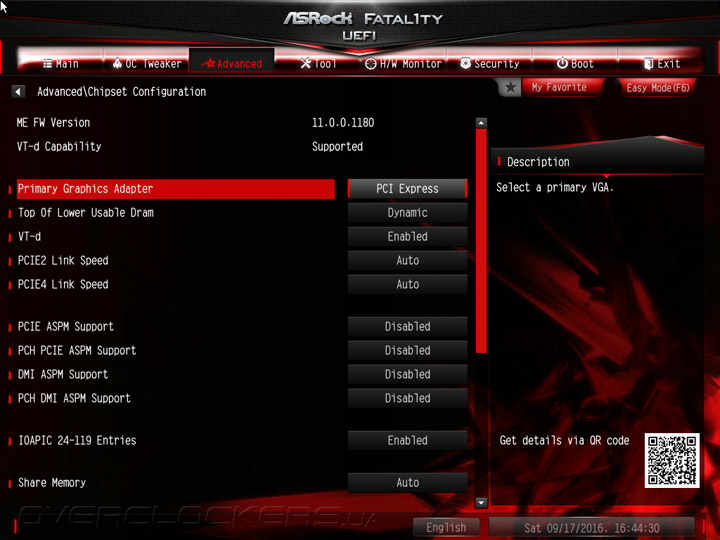

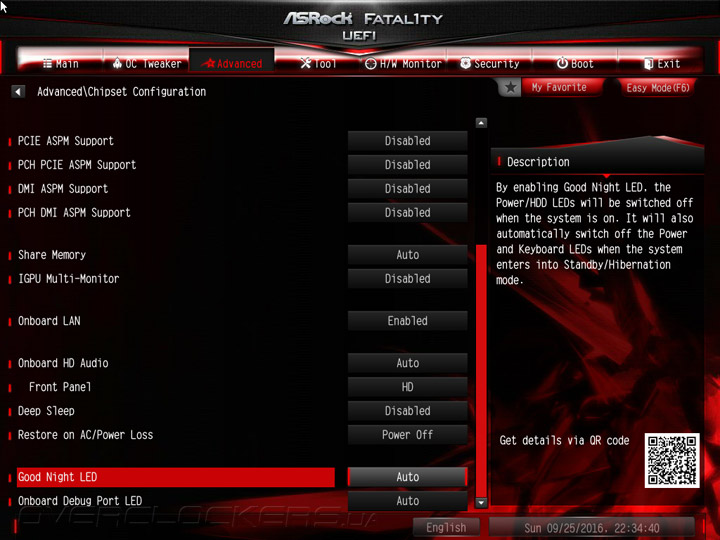

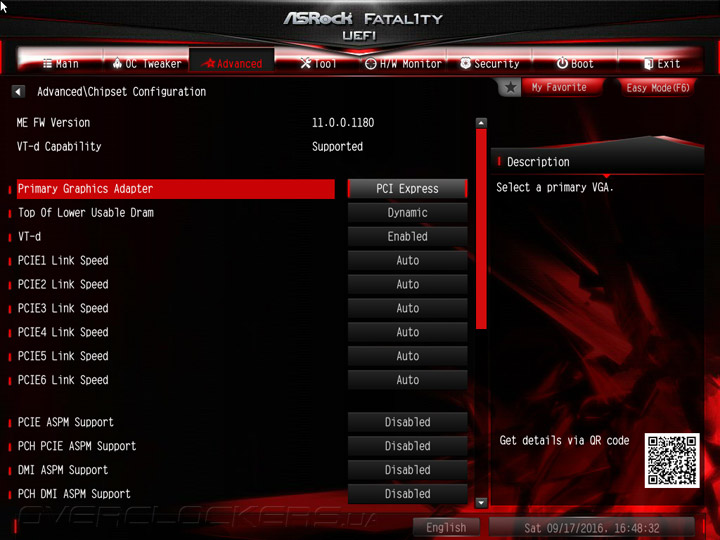

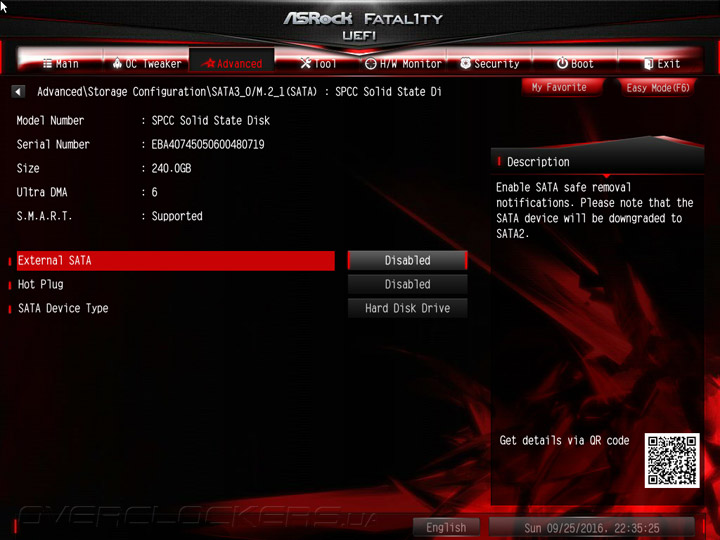

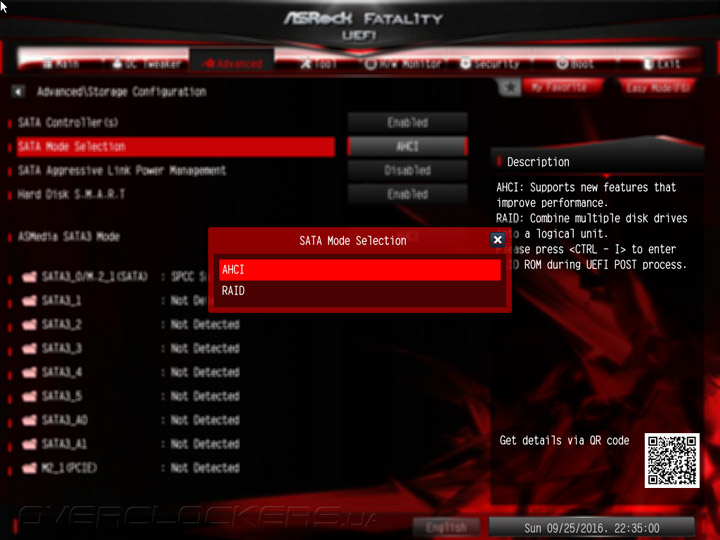

В разделе Advanced находится выбор стартовой страницы UEFI.

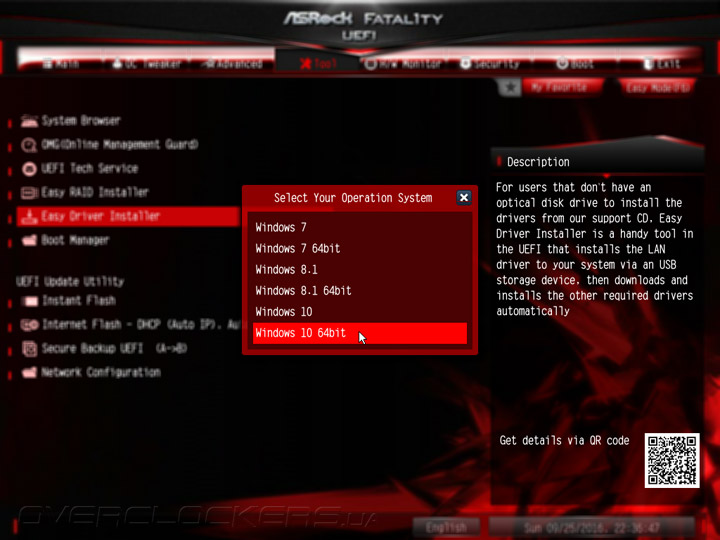

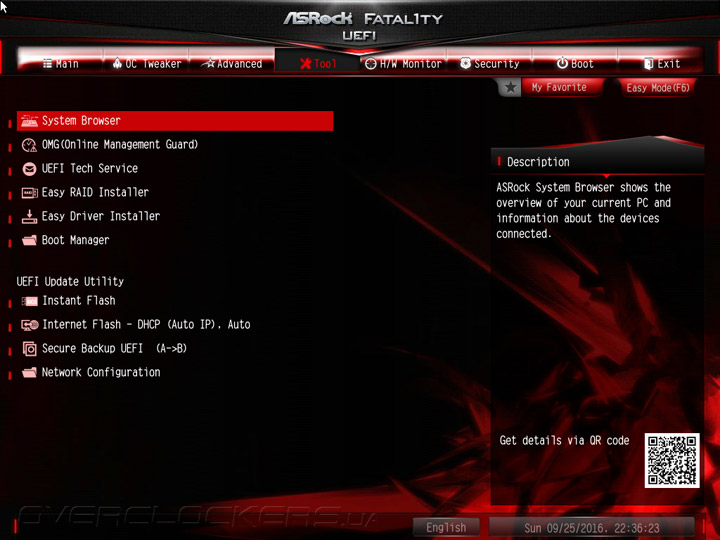

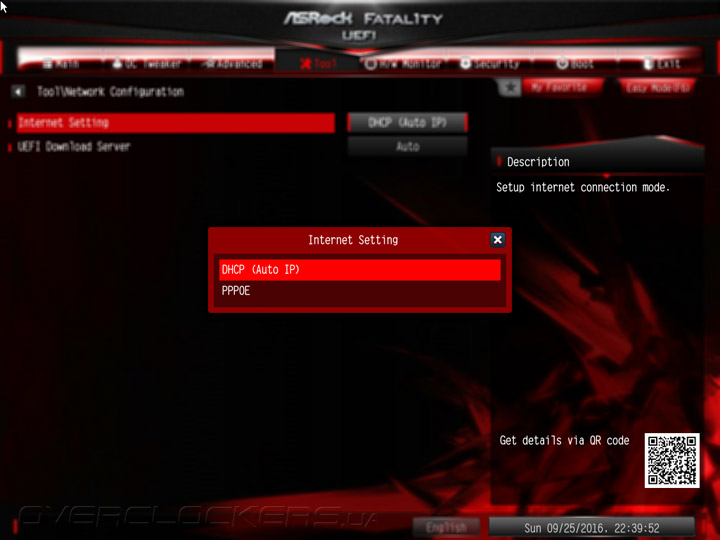

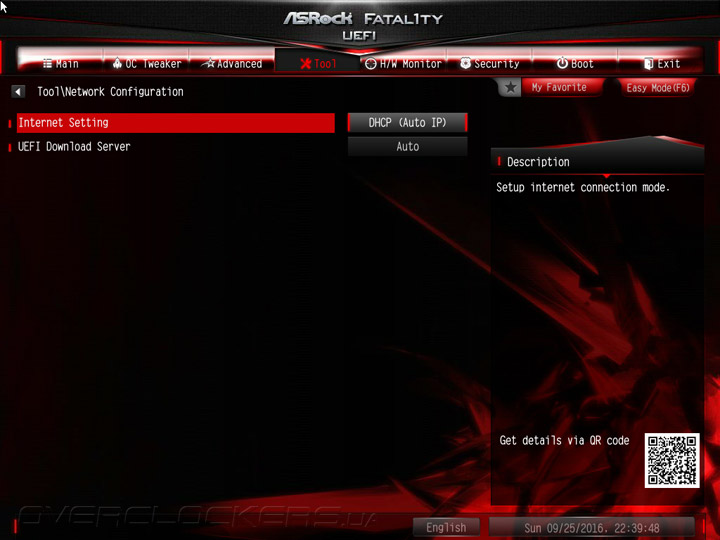

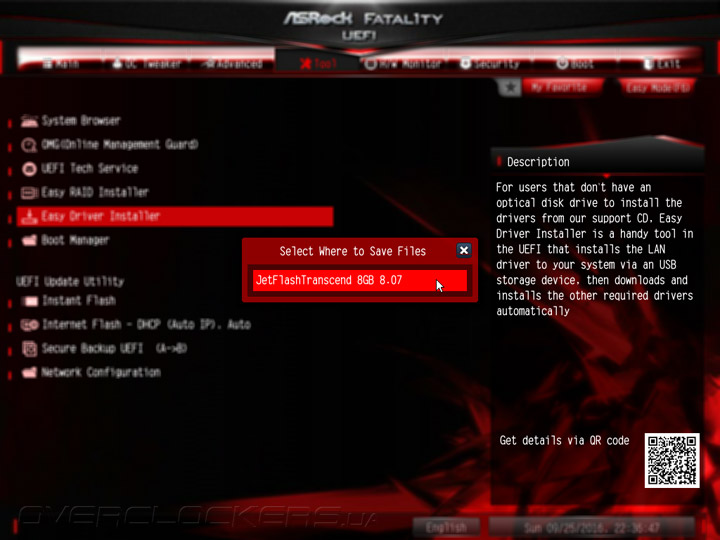

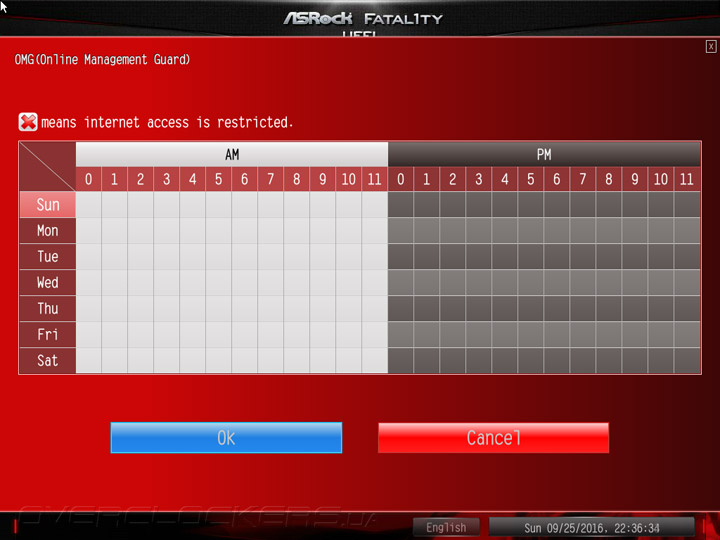

Фирменные средства поддержки от ASRock расположены на странице Tools. Всё, что я опробовал, работало без проблем. Правда, я не дожидался окончания загрузки драйверов при помощи Easy Driver Installer, но кое-что загрузить удалось, как и задумано — только лишь работая в UEFI.

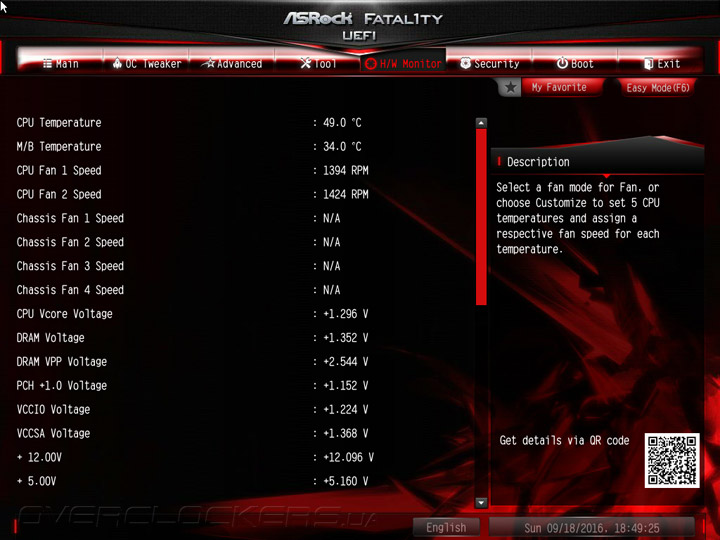

Мониторинг системных параметров весьма информативен.

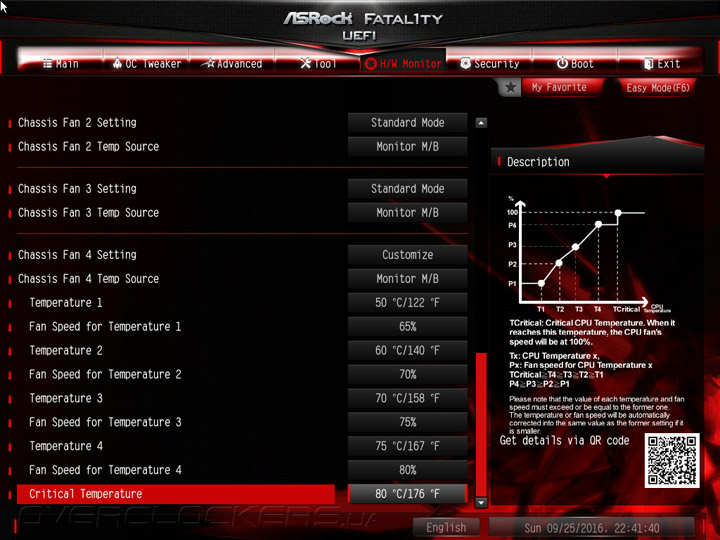

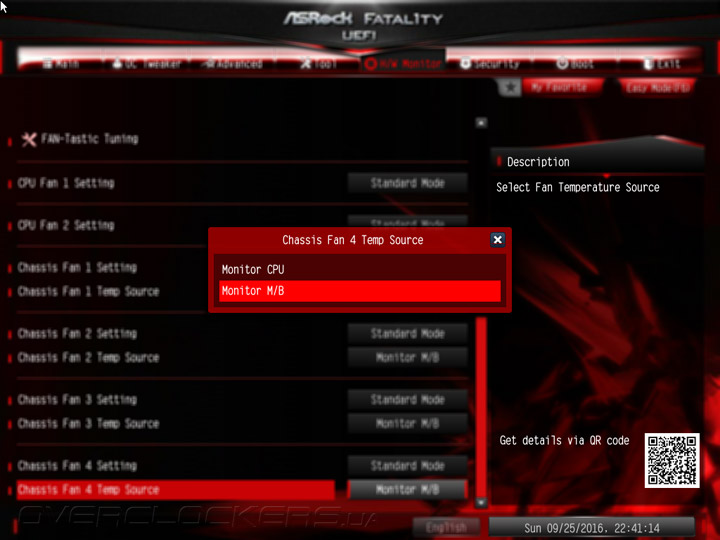

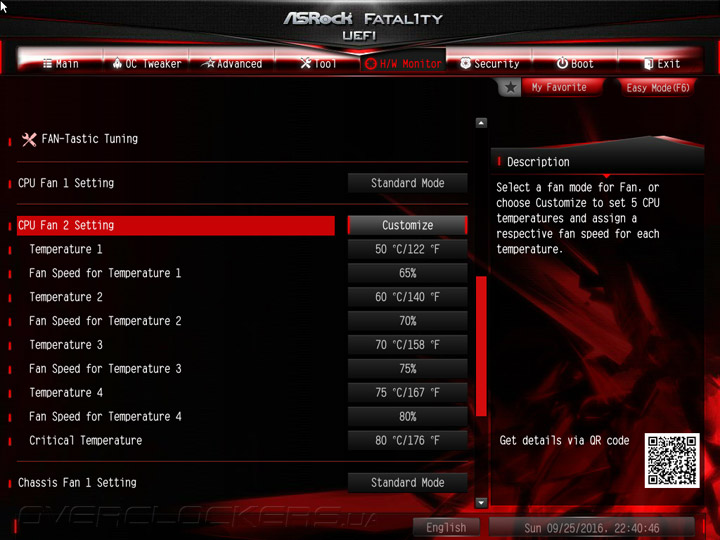

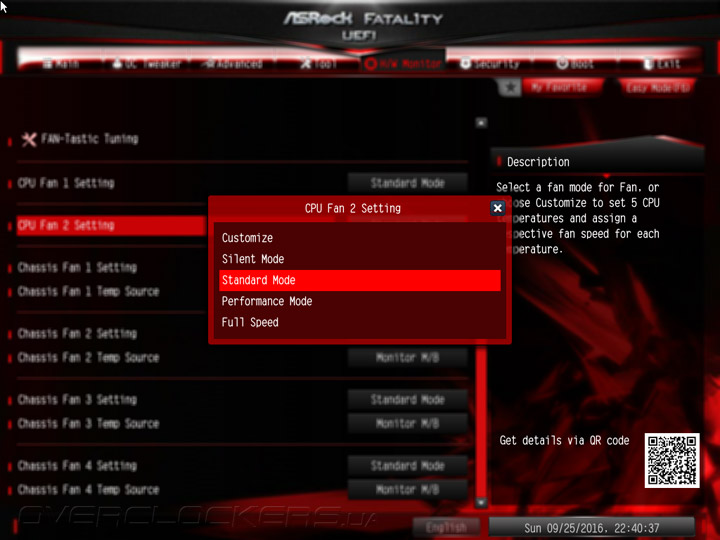

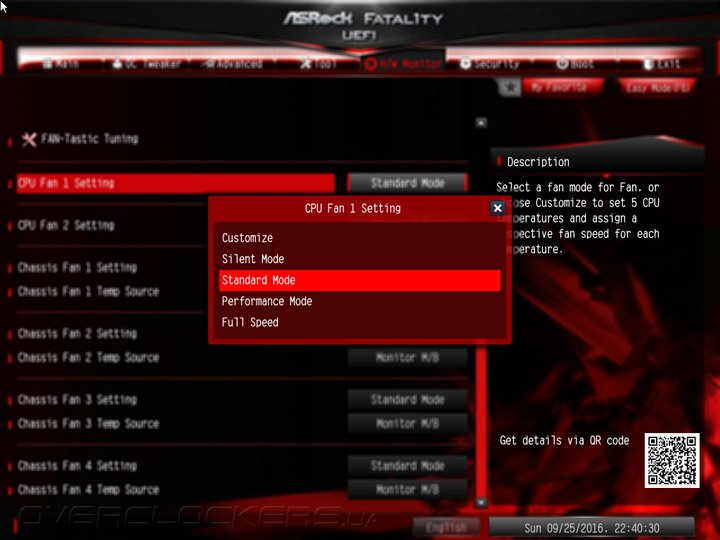

В роли опорной температуры для системных охладителей может выступить процессорная либо, собственно, системная. Настраиваемый алгоритм может насчитывать четыре значимых отметки и пятую — для 100% оборотов.

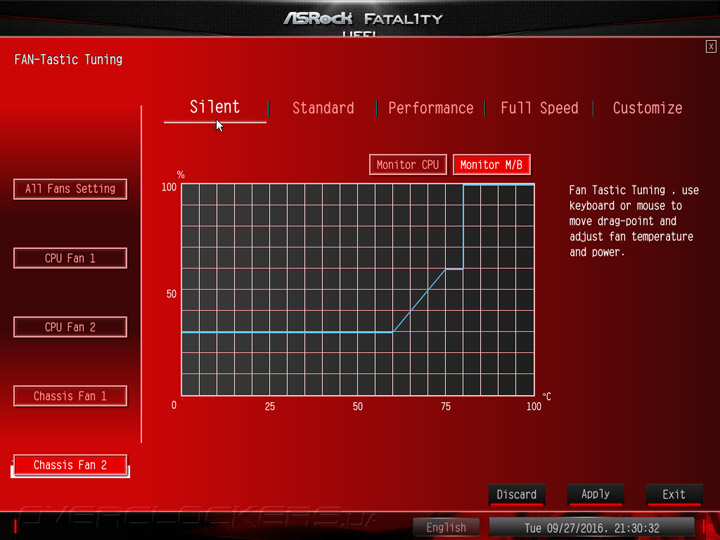

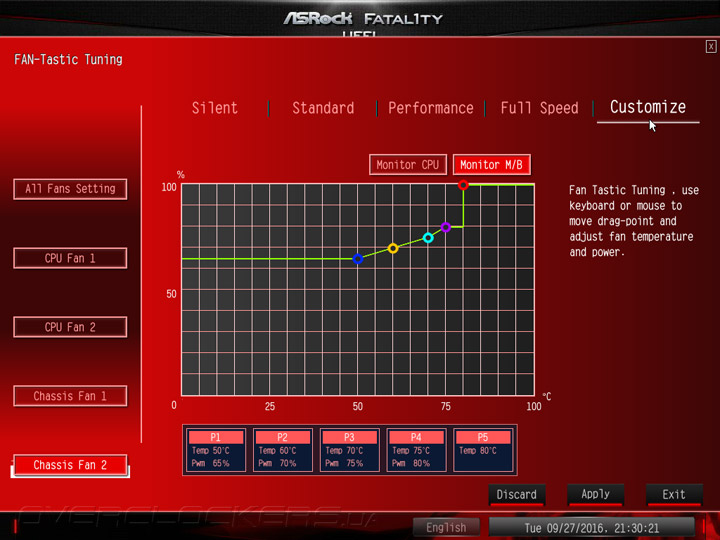

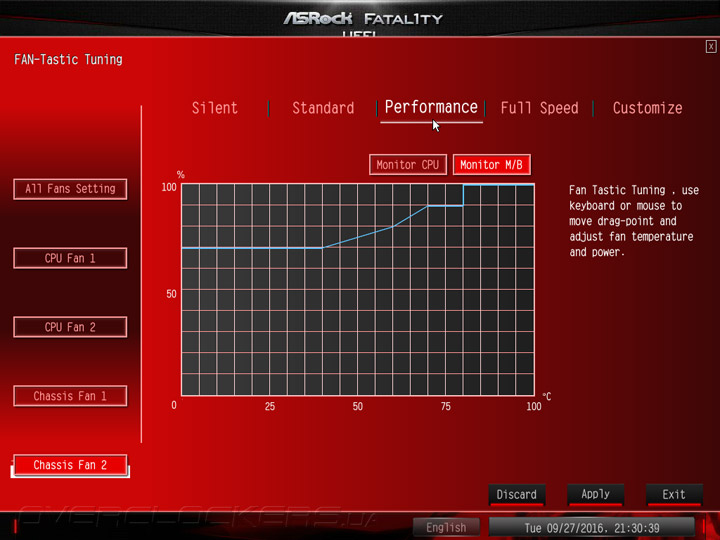

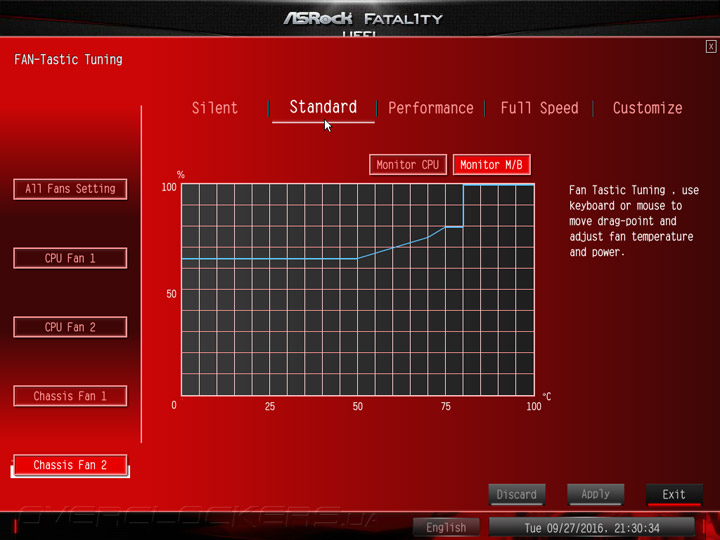

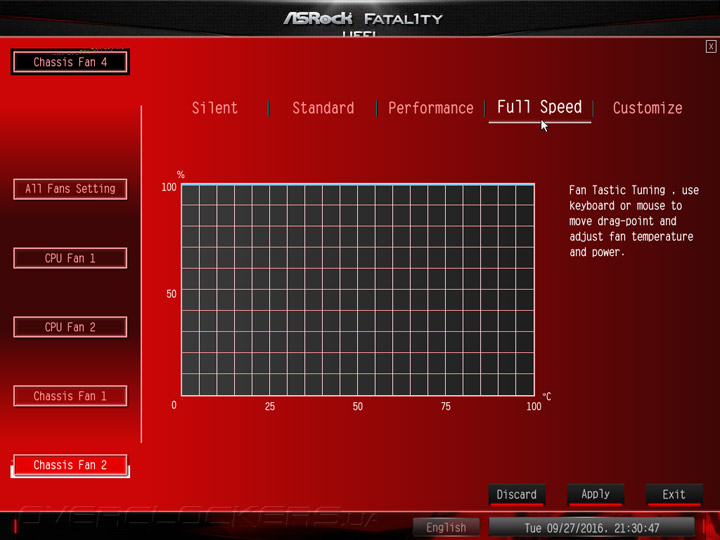

Доступен интерактивный режим работы FAN-Tastic Tuning, но в нём были проблемы с переключением между отдельными каналами.

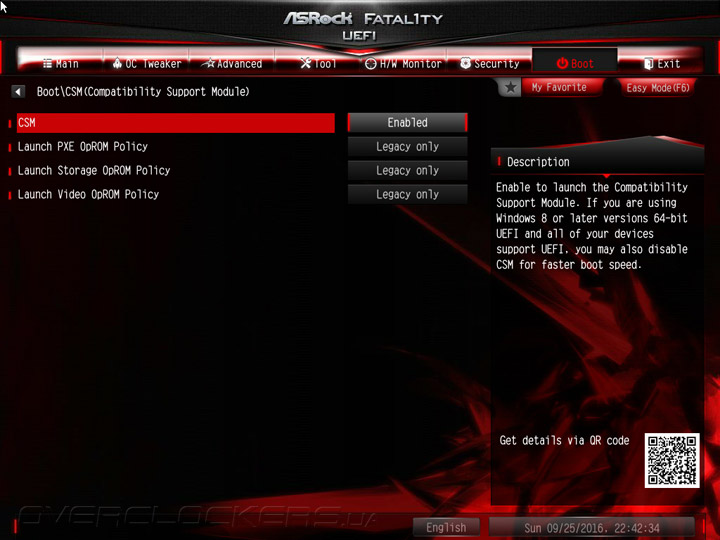

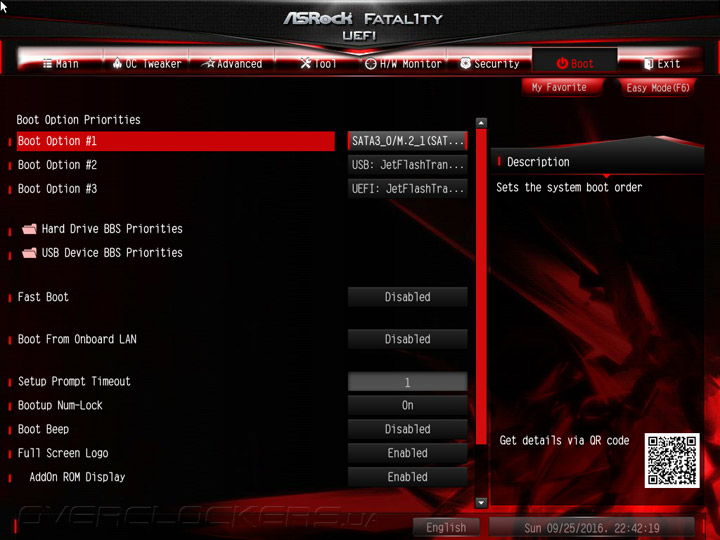

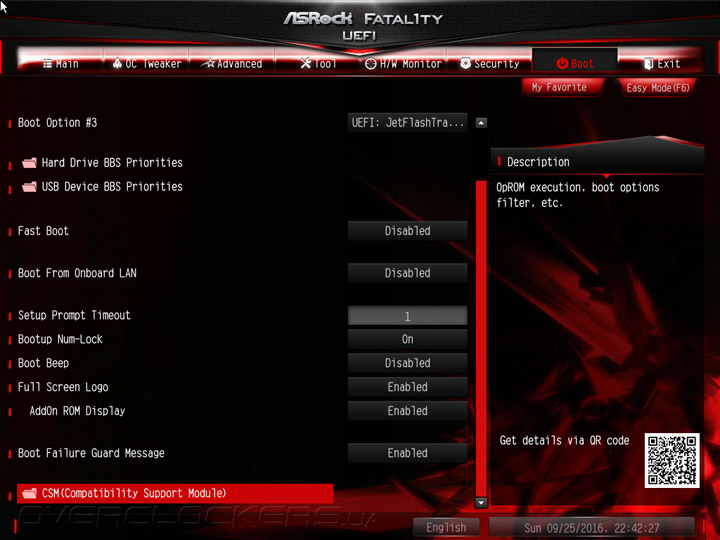

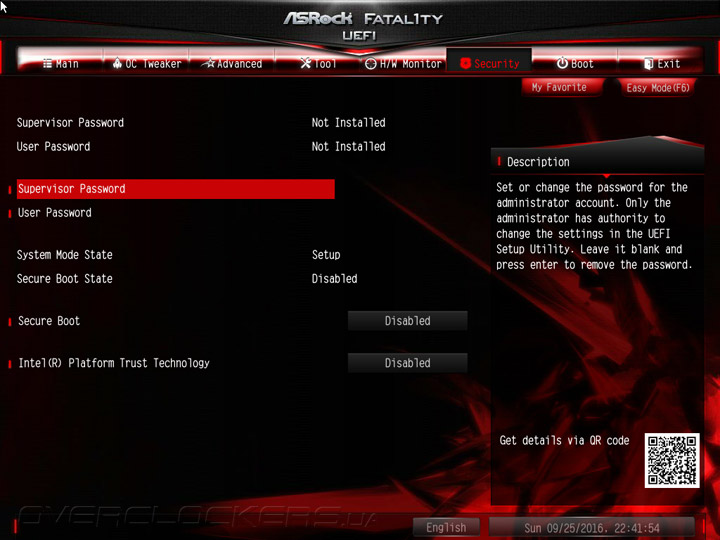

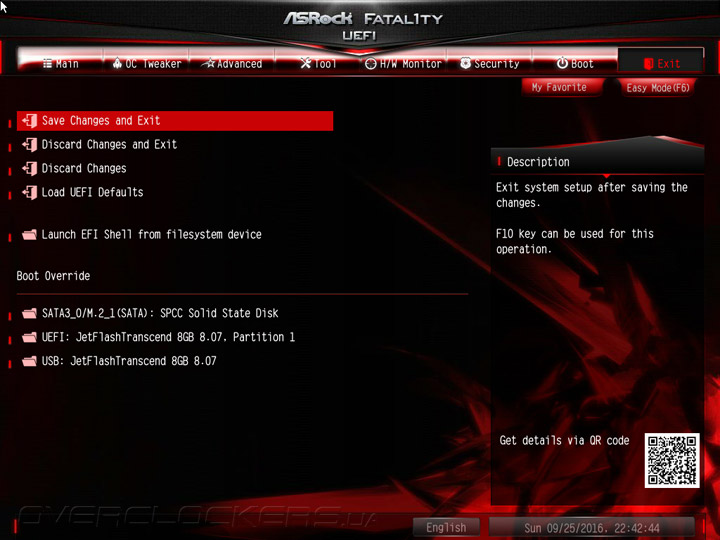

Процедура опроса оборудования весьма быстра, несмотря на отключенный изначально режим Fast Boot.

Комплектное ПО

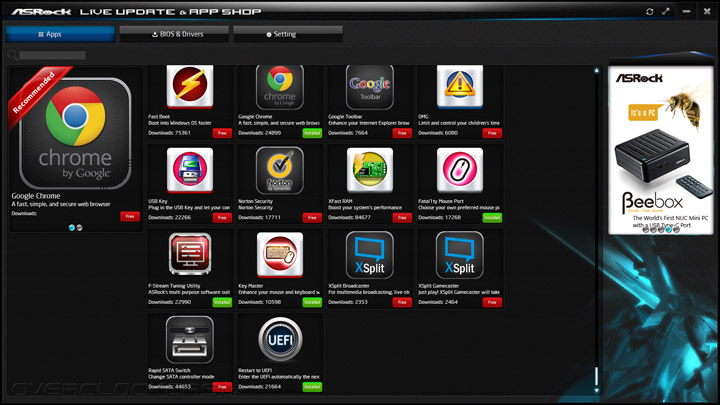

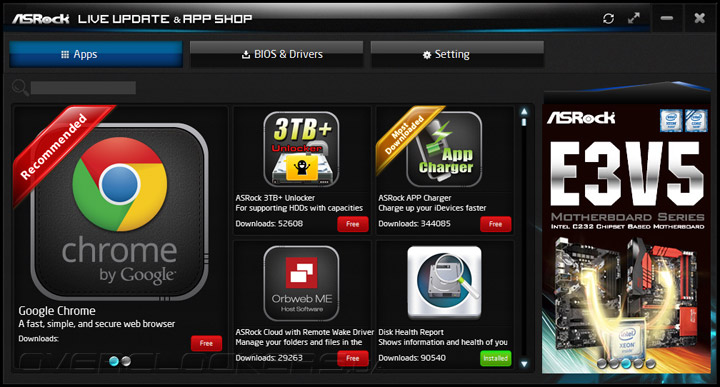

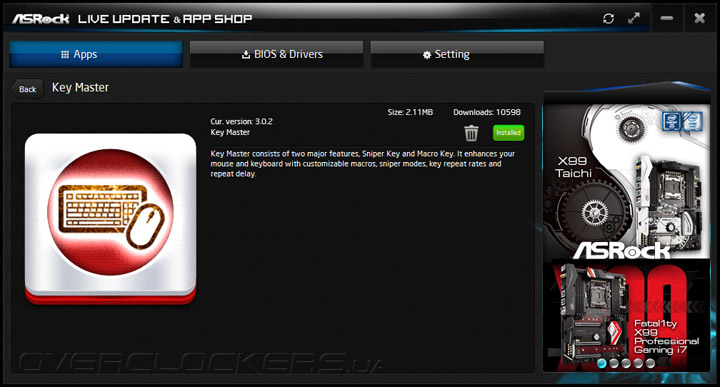

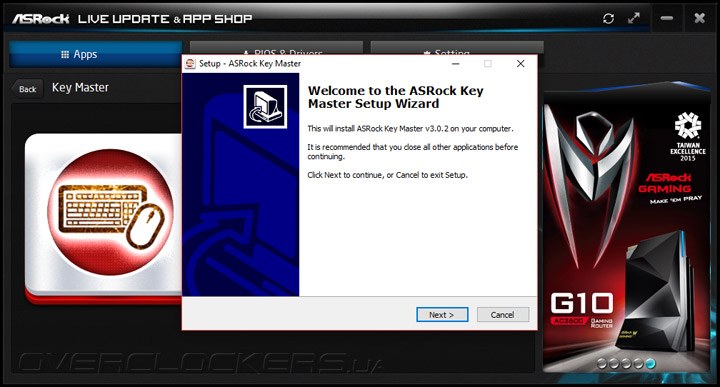

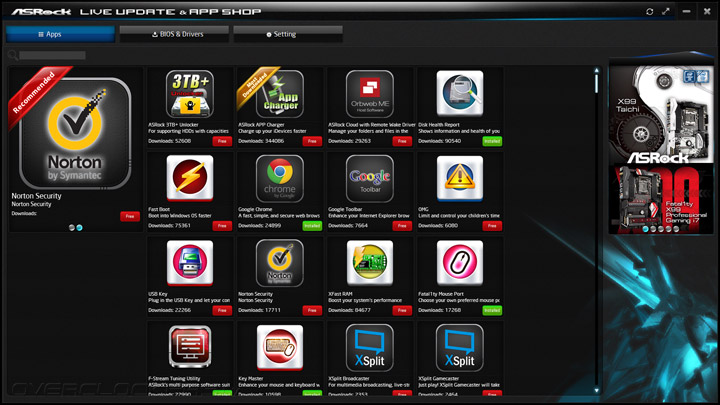

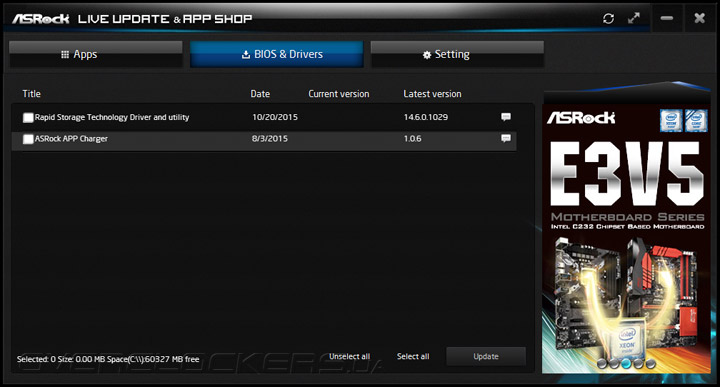

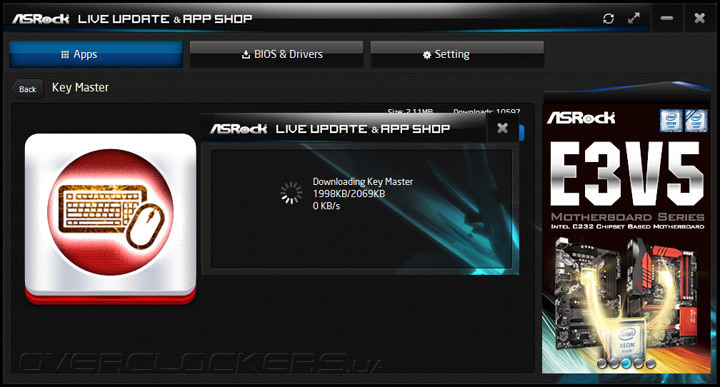

Для загрузки, удаления и работы с фирменными программными наработками следует использовать оболочку App Shop.

Всё выполнено на интуитивно понятном уровне.

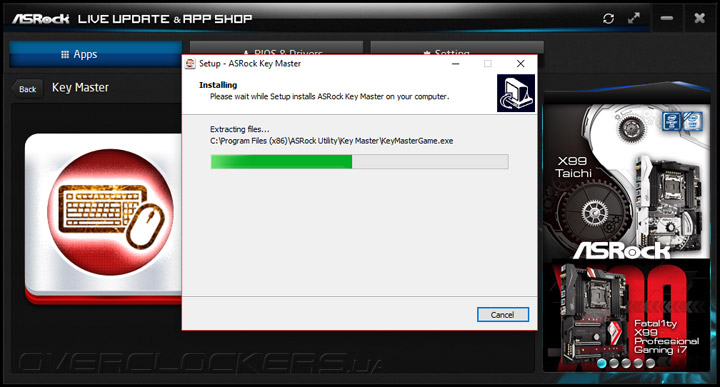

После загрузки инсталлятора запускается отдельная процедура установки каждой утилиты.

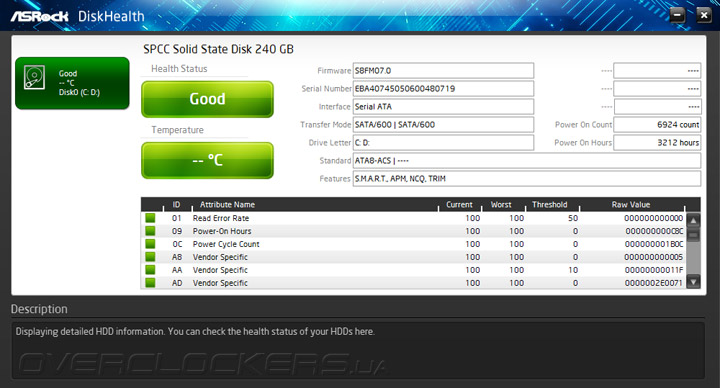

Таким образом, некогда единый центр для большинства приложений (вроде Disk Health Report) уже высвобожден от них, каждое нужно установить отдельно, но в то же время, перегружать систему ненужным функционалом теперь не придётся.

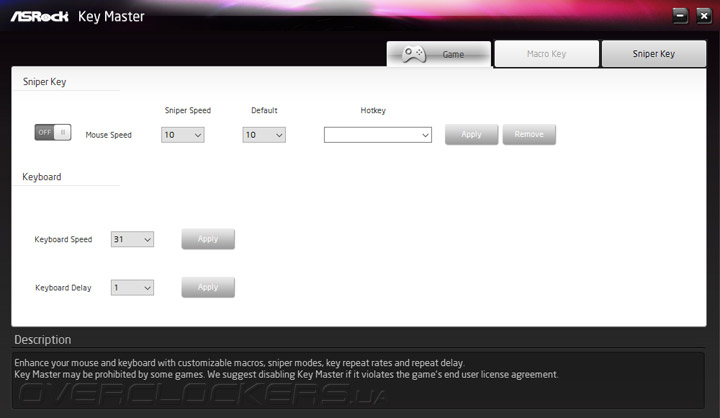

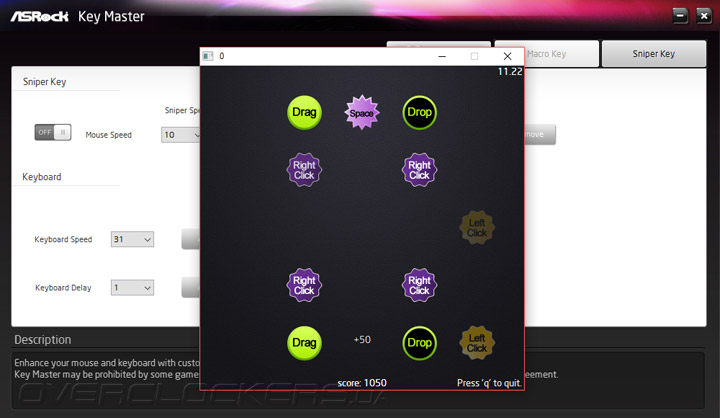

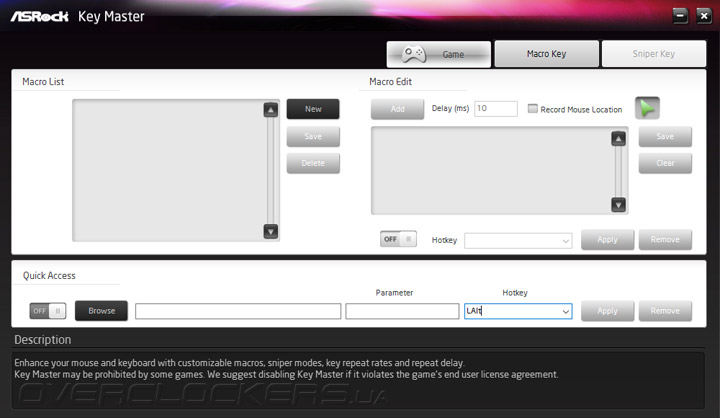

Прилагается специальное ПО для мыши и клавиатуры, где можно создавать макросы или же изменить частоту опроса порта (справедливо именно для специализированного гнезда).

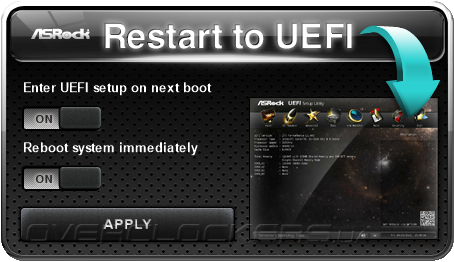

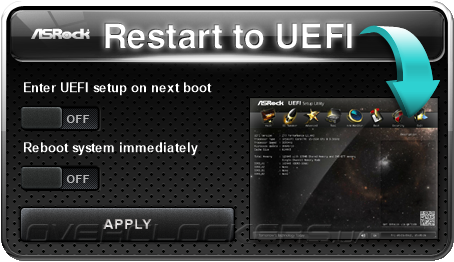

Весьма удобна в эксплуатации фирменная Restart to UEFI.

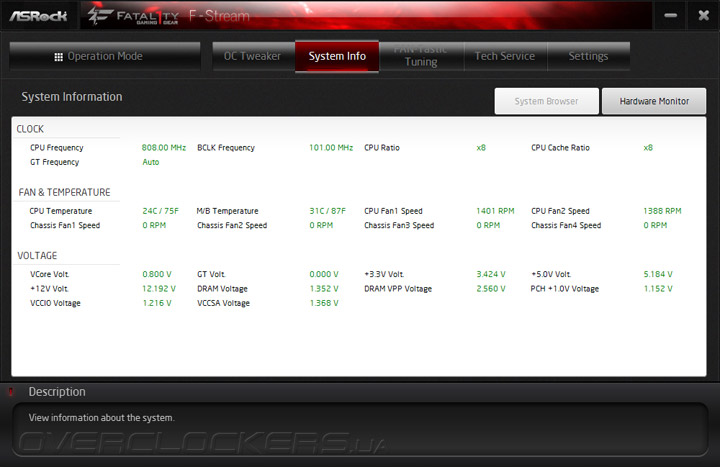

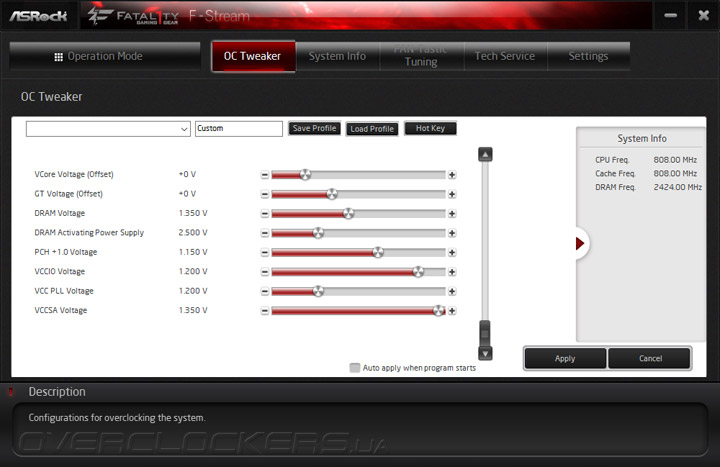

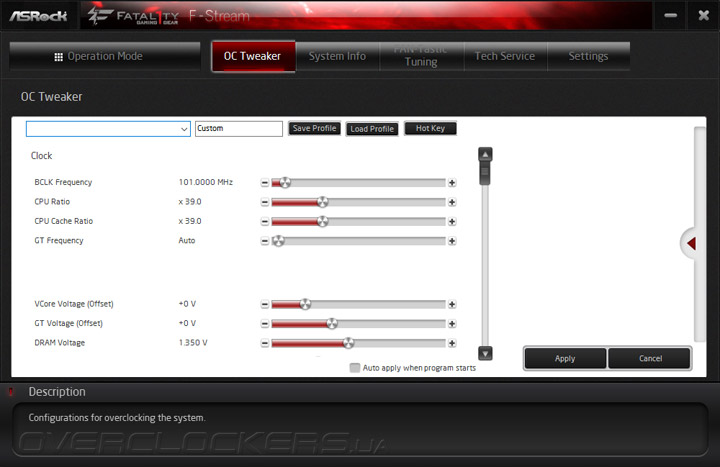

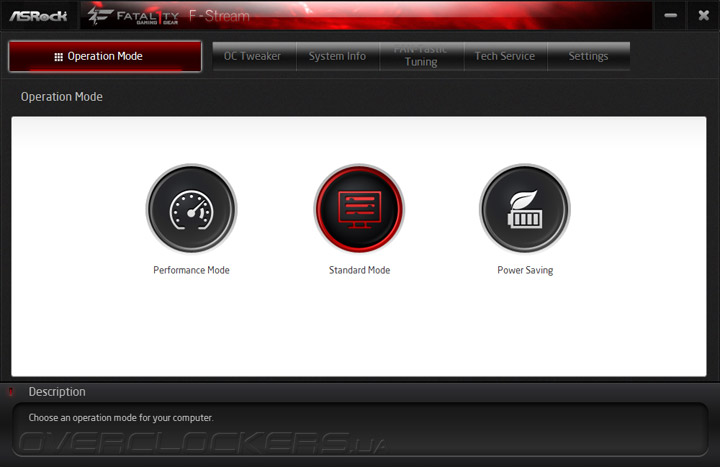

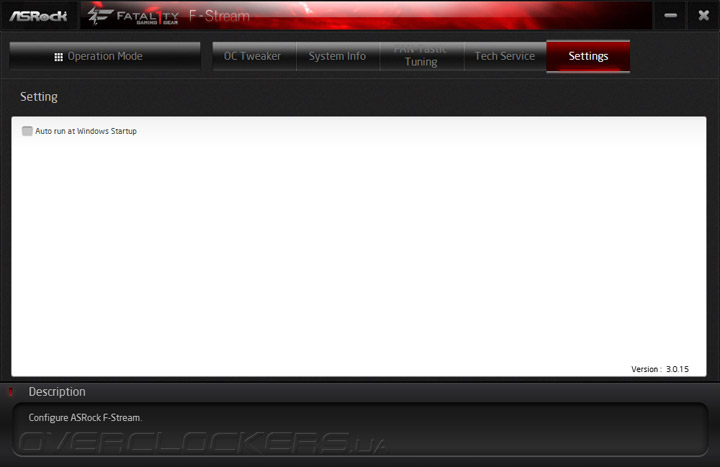

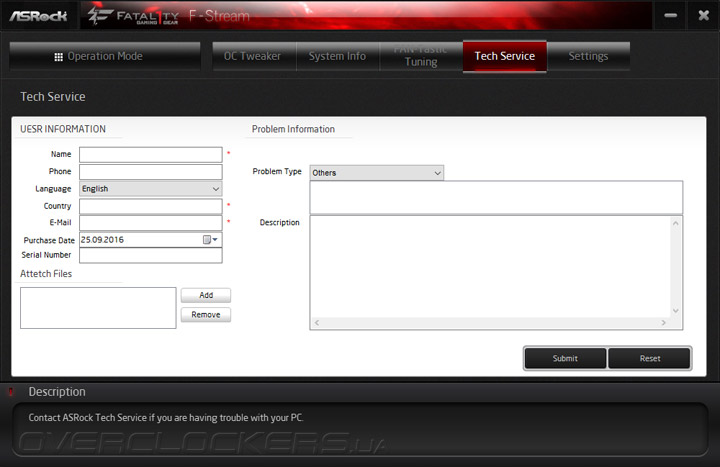

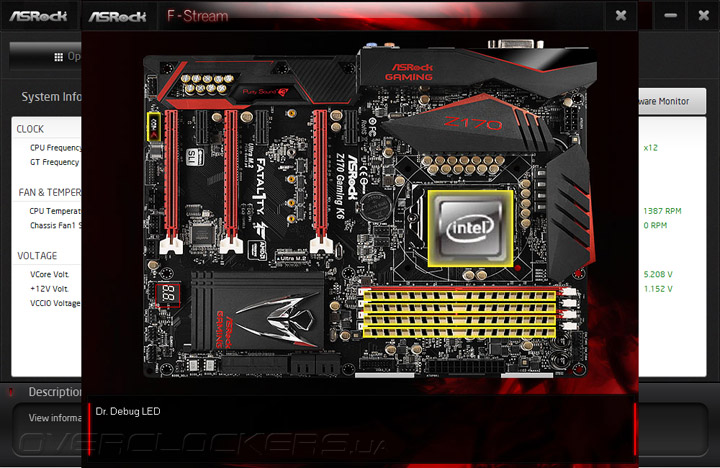

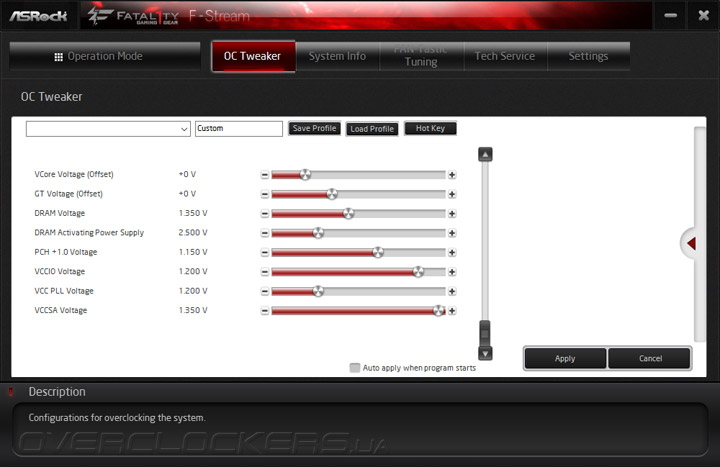

Основную роль предоставлено комплексу по работе с настройками системы F-Stream. На главной станице можно приступить к разгону по схеме «в один клик». OC Tweaker дублирует возможности UEFI. Текущие настройки удобно изучить на странице System Info. Кроме них, здесь имеется обозреватель компонентов, такой же, как и в среде UEFI.

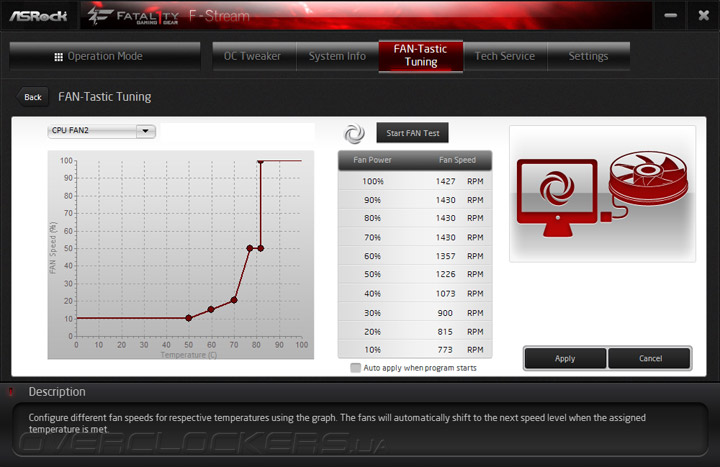

Настройка вентиляторов не изменилась относительно прежних поколений продуктов. Доступна калибровка изделий, формирование по её итогам паспорта возможностей и, наконец, составление собственного алгоритма для каждого вентилятора. Полученные профили можно использовать в автоматическом режиме, если позаботиться об автозагрузке комплекса с операционной системой.

Прочие возможности исчезли, переместившись в App Shop под видом отдельных компонентов.

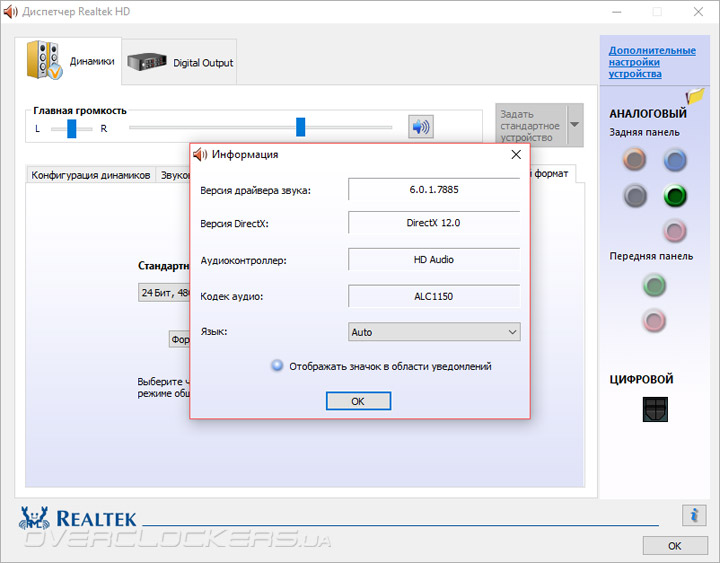

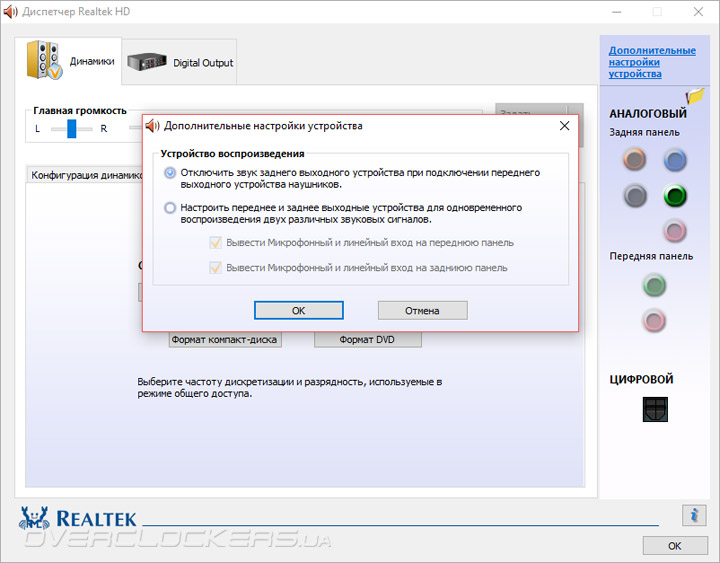

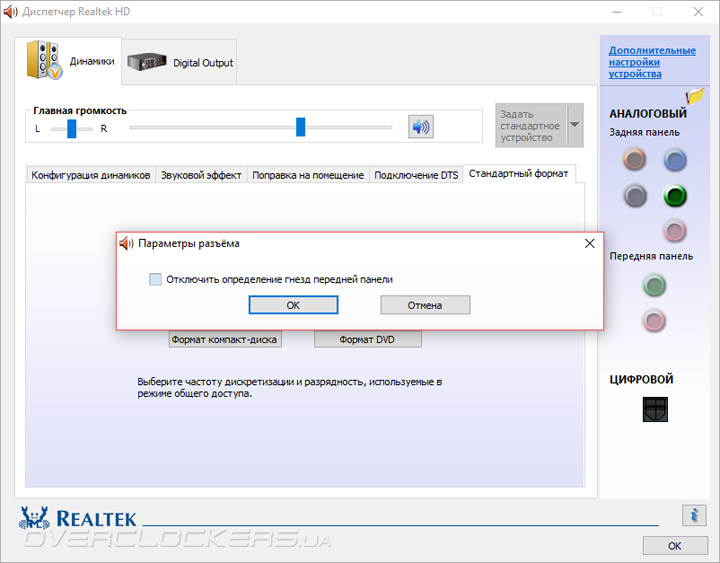

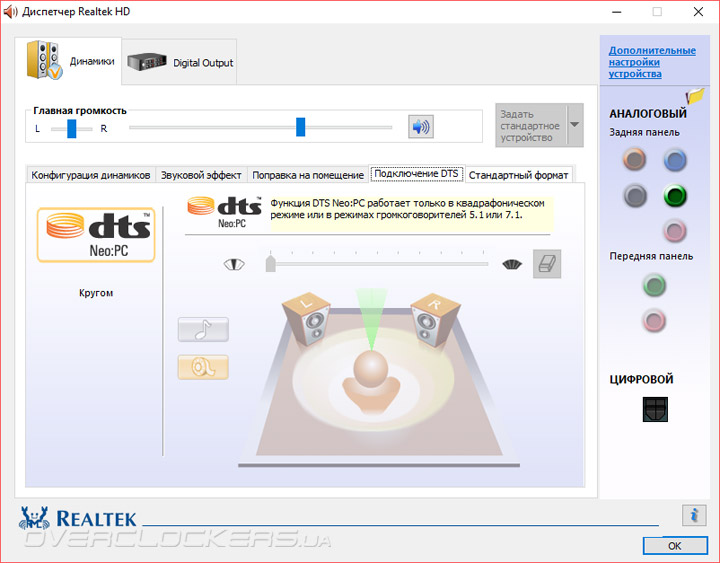

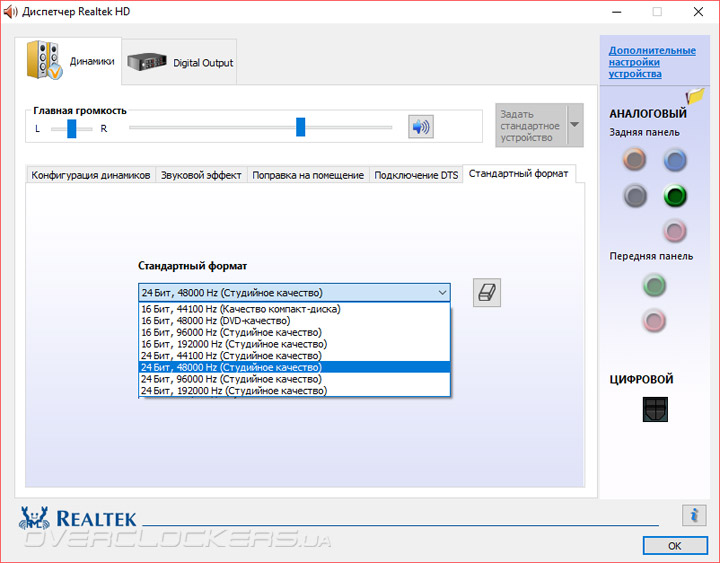

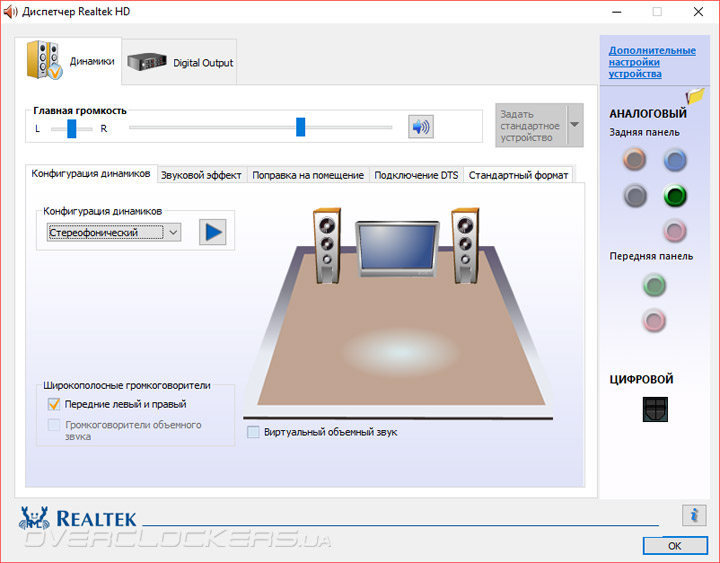

Звуковая оснастка, к моему удивлению, оказалась фактически базовой как для ALC1150. Для него есть фирменный конфигуратор от Realtek, никаких бонусных утилит или хотя бы схем изменения звучания в самом конфигураторе нет (отличных от штатных). Прослушивание музыки выявило в тестируемом образце далеко не выдающегося представителя в разрезе использования старшего решения Realtek. Панорама фактически отсутствовала, звук был бедным и не выразительным. Иными словами, конкурирующие решения даже без привлечения вспомогательных средств производят лучшее впечатление.

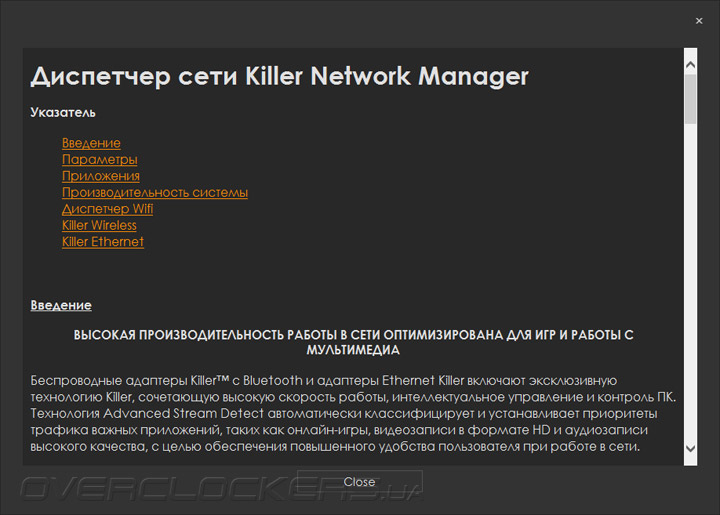

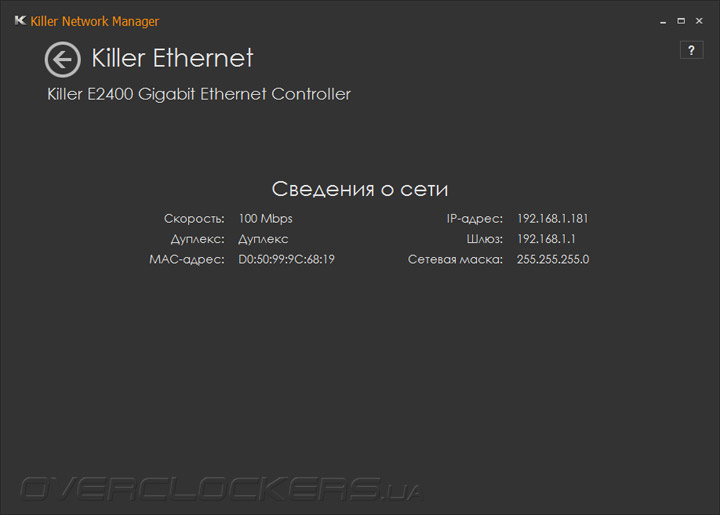

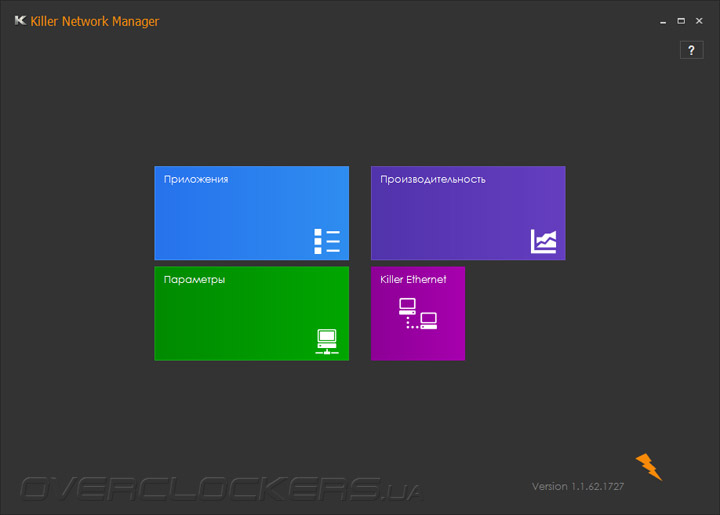

Сетевой контроллер оснащён собственной оболочкой для выполнения настроек и мониторинга состояний.

Разгонный потенциал

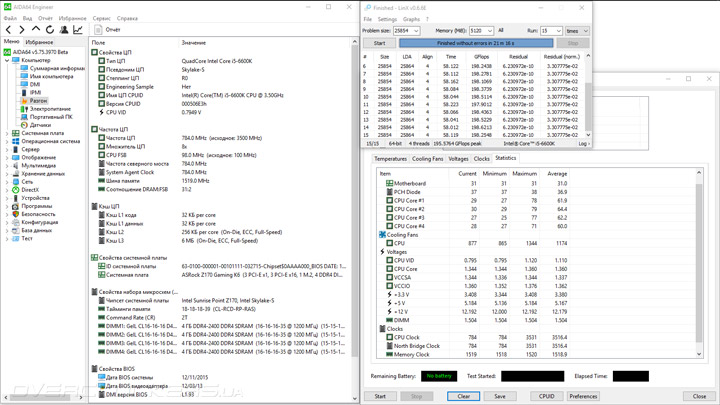

Для тестирования привлекался розничный экземпляр Core i5-6600K с невыдающимся разгонным потенциалом, не подвергнутый процедурам «скальпирования».

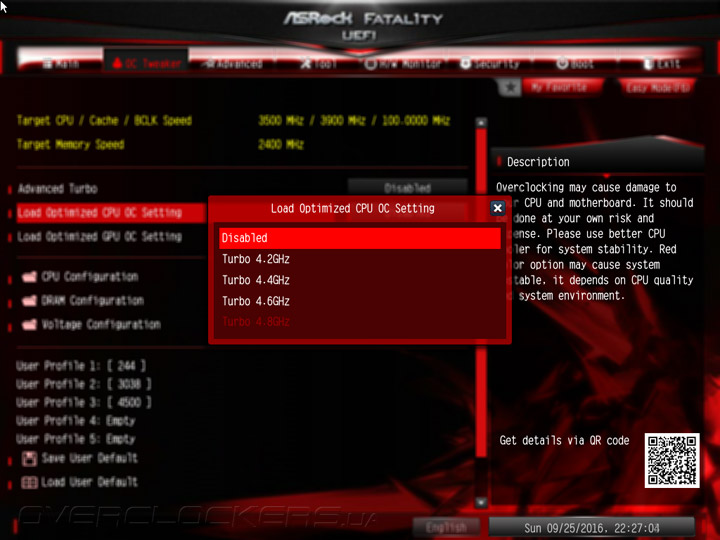

В арсенале устройства имеются три фирменных подхода для упрощённого разгона. Форсировать их можно с UEFI (готовые профили) или же использовать F-Stream. Первый из вариантов — сценарий с частотой 4,4 ГГц под именованием Optimized CPU OC Setting. Более агрессивные значения не отличались стабильностью при работе с операционной системой.

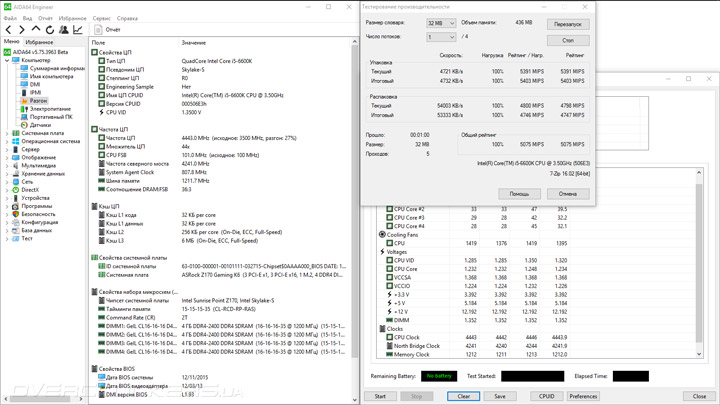

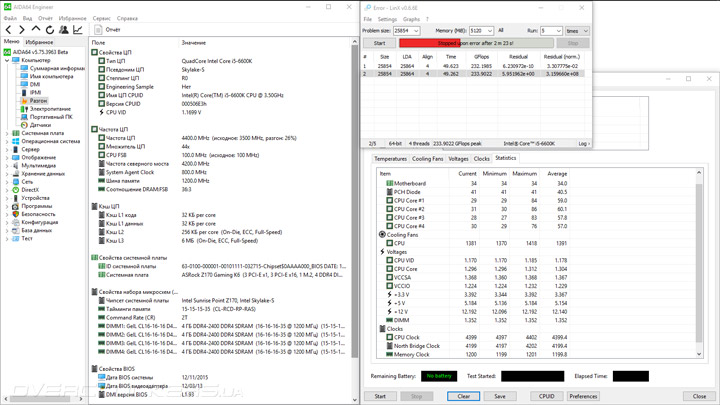

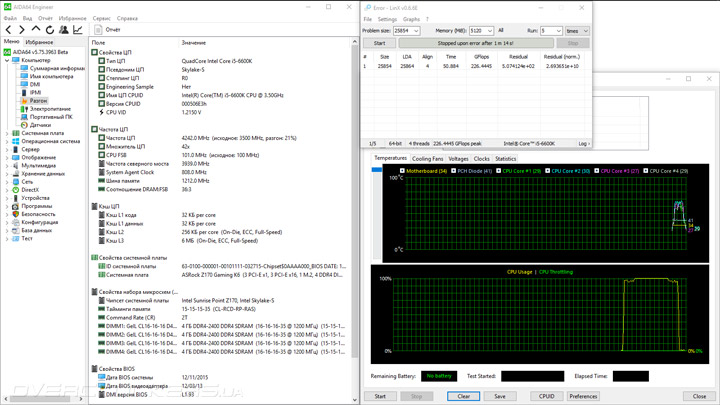

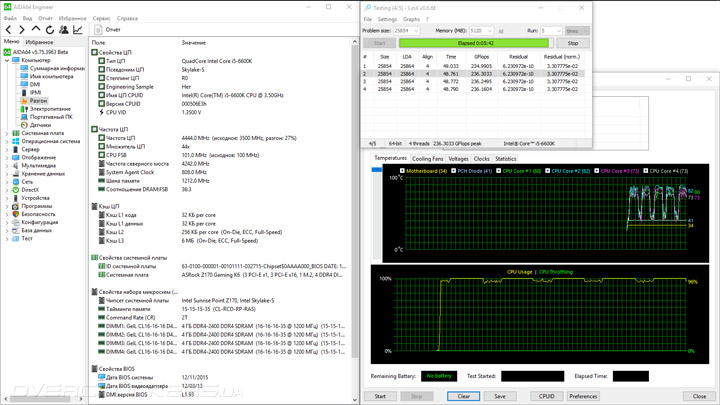

Немного повышалась опорная частота — до 101 МГц, множители для ЦП и кольцевой шины составили х44 и х42. Память осталась без внимания. Напряжение на ядрах росло до 1,36 В.

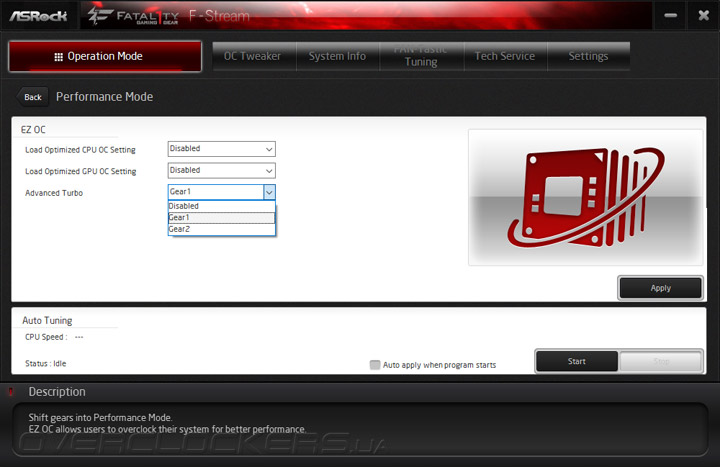

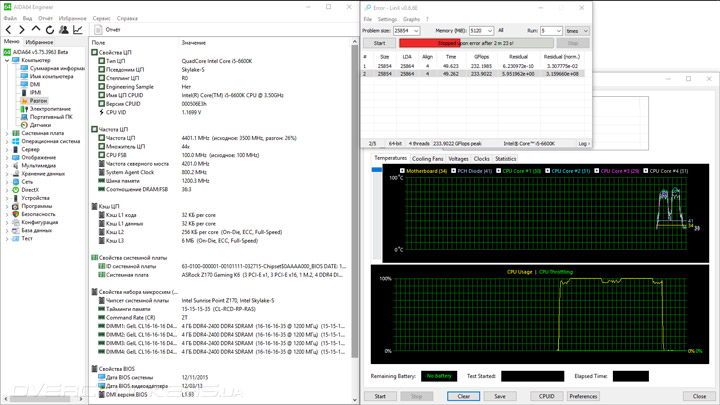

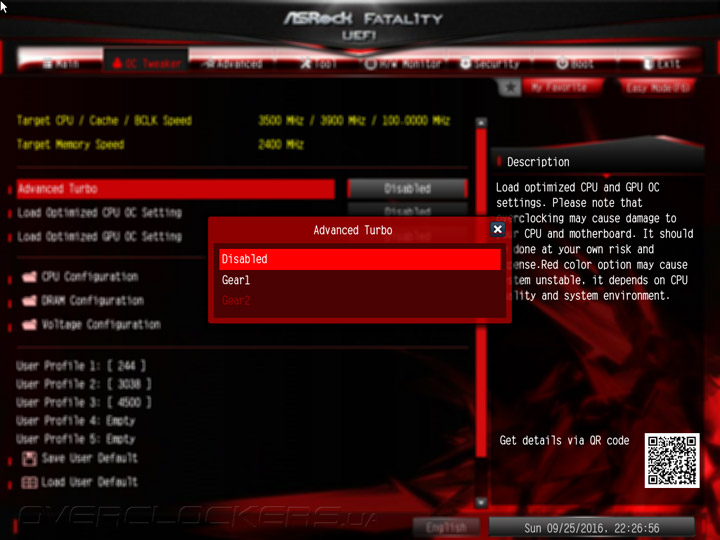

Другой подход — Advanced Turbo. Относительно стабильным был лишь один из двух профилей. В этот раз напряжение процессора оказалось фиксировано на отметке 1,3 В.

Базовая частота оказалась стандартной, а множители были идентичны первому изученному сценарию. В этот раз простые задачи выполнялись без ошибок, а LinX стал непреодолимым препятствием.

Интерактивный разгон силами F-Stream называется Auto Tuning. Настройки являются программными, то есть в этом случае необходимо будет позаботиться об автозапуске приложения. Итоговым результатом оказалась частота 4242 МГц.

По всей видимости, напряжение на ЦП не растёт относительно базовых отметок, потому нестабильность в LinX не вызывает удивления.

Внимательный читатель уже должен был отметить высокое напряжение CPU SA и IO. Такое поведение изделия проявляется не только на используемой «особой» версии прошивки, но и на финальных релизах, всех, что были испробованы. Первый параметр фактически выставлен в крайнее положение, то есть — в максимальное. До этого времени на всех изделиях при выявлении частотного потолка BCLK использовались одинаковые параметры, поэтому и в этот раз методика не менялась. При соблюдении этих условий, удалось зафиксировать стабильную работу системы при 244 МГц. Никакие вспомогательные параметры специально не активировались.

Полученный результат заметно уступает целому ряду прежде протестированных плат, скорее всего, именно выбранные уровни напряжений (не такие и низкие сами по себе) стали ограничивающим фактором.

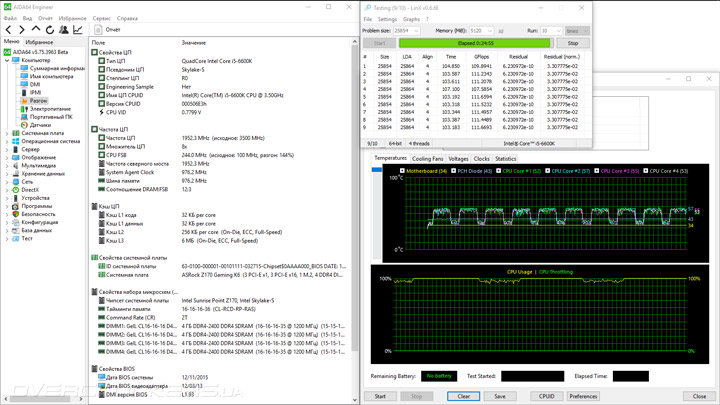

При выполнении разгона процессора обычно частота памяти составляет 3 ГГц, согласно её возможностям по XMP. В процессе работы с платой выяснилась не только необходимость в сильно повышенных уровнях напряжений CPU SA и IO (снижение напряжения приводит к ошибкам в расчётах LinX даже на штатной частоте ЦП), также пришлось изучить глубокие настройки задержек. Сравнение с настройками конкурентов позволило определить ещё одно слабое звено — tWTR_S. Испытуемая весьма серьёзно его занижает, что оказалось не по нраву нашему набору оперативной памяти. Но не только завышение CPU SA и IO потребовалось для стабилизации системы, напряжение на модулях пришлось подвести вплотную к разумной пределу, установленному в нашей лаборатории, — 1,5 В, тогда как обычно было достаточно 1,35 В. Произведя эти необходимые подготовительные мероприятия, наконец можно приступить к разгону самого Core i5-6600K. Его стабильный частотный уровень в 4,5 ГГц затребовал установки напряжения в 1,4 В и форсированию профиля Level 2 для LLC.

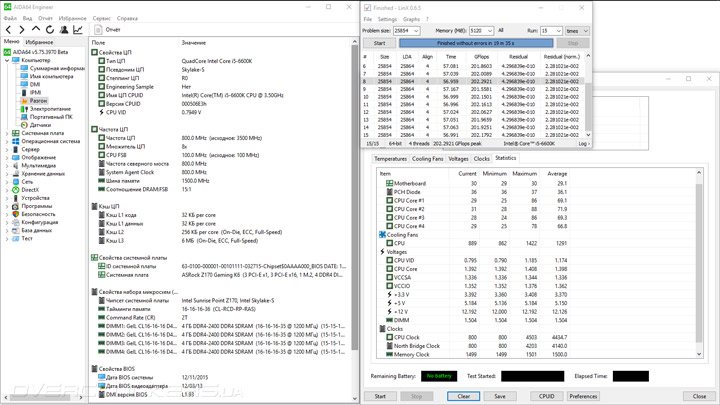

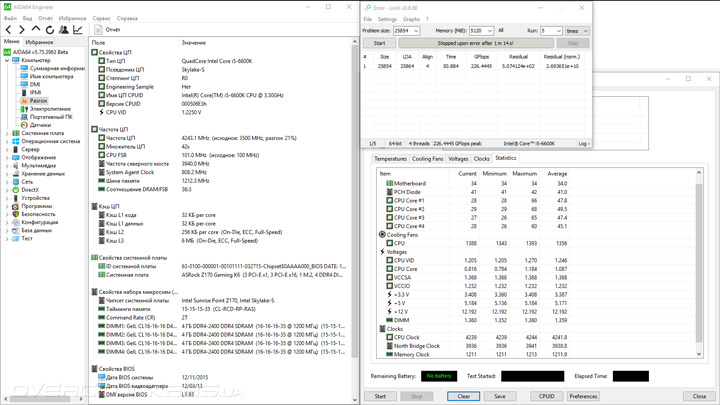

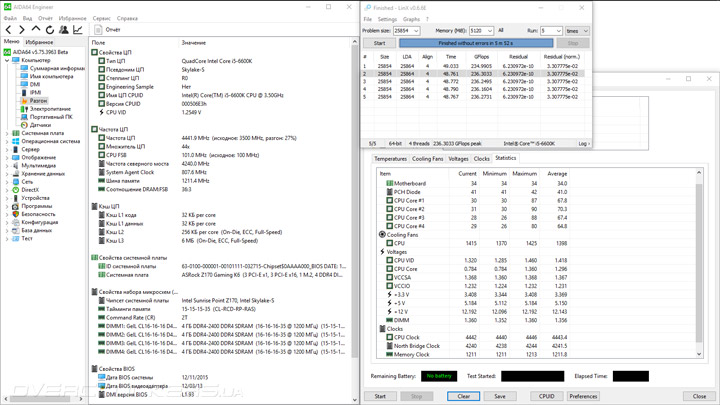

На этом этапе привлекалась устаревшая версия LinX, поскольку с более новой активировался режим троттлинга. Отклонение в обе стороны от заданной величины напряжения ЦП составило 0,01 В. Чего не сказать про вспомогательные, которые завышались даже на фоне уже и так не низких значений, зафиксированных в UEFI, хотя такие слабости позволяют себе практически все платы на базе Intel Z170.

Нагрев в зоне размещения стабилизатора был зафиксирован на уровне 73 °C, тогда как верхняя грань радиаторов прогрелась всего до 43 °C. Потребление при этом уложилось в границы 60–283 Вт. Имеется всплеск потребления «неизвестной природы», подобный уже фиксировался при рассмотрении Gigabyte GA-Z170X-Gaming 3. Не принимая его во внимание, верхняя граница будет равна 216 Вт. Учитывая серьёзные уровни сопутствующих процессорному напряжений, удивляться особо нечему, цифры вполне адекватны.

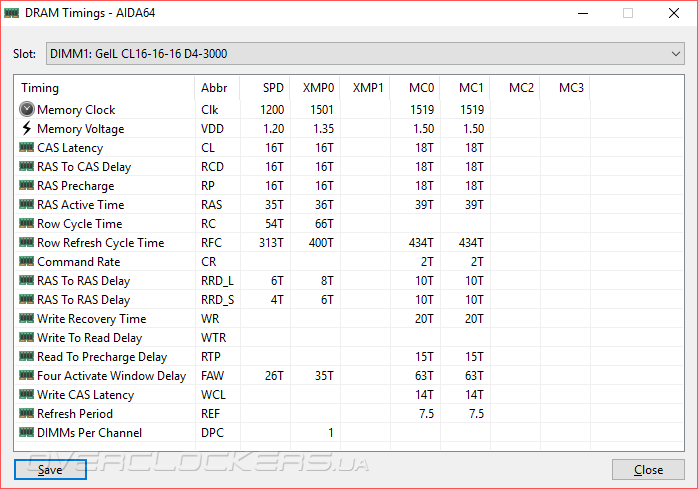

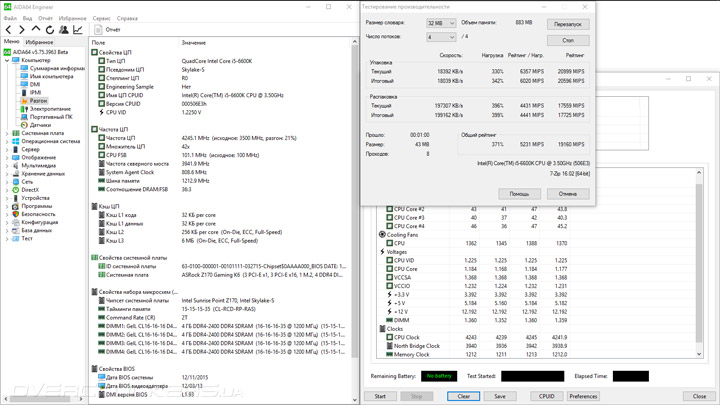

Разгон памяти я решил провести без углубления в настройки задержек, зафиксировав только их основную группу — 18-18-18-39. С напряжением уровня 1,41 В и CR=1 обычно наш комплект работает на 3,2 ГГц. Но, учитывая нрав Fatal1ty Z170 Gaming K6, о стабильности при таких параметрах можно было лишь мечтать. CR послаблялся до двух, напряжения соответствовали условиям проведения разгона процессора, то есть для памяти это была отметка в 1,5 В. В итоге получилось зафиксировать полную работоспособность на скромных 3038 МГц. Таким образом, обычный пользователь, будучи на нашем месте, потерял как минимум 5% от возможностей ОЗУ, а всё из-за tWTR_S (быть может, дело не ограничилось бы только этим параметром, но повышать напряжение ещё выше я не стал и никому не рекомендую, во всяком случае, на «воздухе»).

Тестовый стенд

В состав стенда вошли:

• процессор: Intel Core i5-6600K (3,5 ГГц);
• кулер: Cryorig R1 Ultimate;
• термоинтерфейс: Noctua NT-H1;
• память: GeIL GPR416GB3000C16QC (4x4 ГБ, 3000 МГц, 16-16-16-36-2T, 1,35 В);
• видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
• накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
• блок питания: XFX XPS-850W-BES (850 Вт);

• операционная система: Windows 10 Pro x64;
• драйверы: Intel Chipset Software Installation Utility (10.1.1.27), Intel Management Engine Interface (11.0.6.1194), Intel IGP Driver (15.40.25.64.4463), Intel Serial IO Driver (30.63.1603.05), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.

Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

• AIDA64 5.75 (Cache & Memory benchmark);
• Super PI 1.5 XS;
• wPrime 2.10;
• x265 HD Benchmark;
• MAXON CINEBENCH R15;
• POV-Ray 3.7.0;
• LuxMark v3.0;
• Futuremark 3DMark 13;
• DiRT 3 Complete Edition (1.2.0.0);
• BioShock Infinite (1.1.25.5165);
• Hitman: Absolution (1.0.447.0);
• Total War: Attila (1.2.1.0).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Результаты тестирования

В прошлом разделе тестирования я уже акцентировал внимание на повышенном напряжении CPU SA даже в режиме работы системы с начальными настройками. При активации XMP всё остаётся в том же положении. Частота процессора составляла 3,9 ГГц для любого рода нагрузки. Ввиду стандартного напряжения у DRAM, имеются замечания к стабильности работы системы в целом. Тестовые программы работали без проблем, Prime95 функционировал без ошибок недолгое время, но достаточное для фиксации уровней потребления стенда. В свежих прошивках стабильность наблюдается уже и в LinX, но ценой выступает искусственное снижение ПСП.

Замеры проходили без вмешательства в настройки.

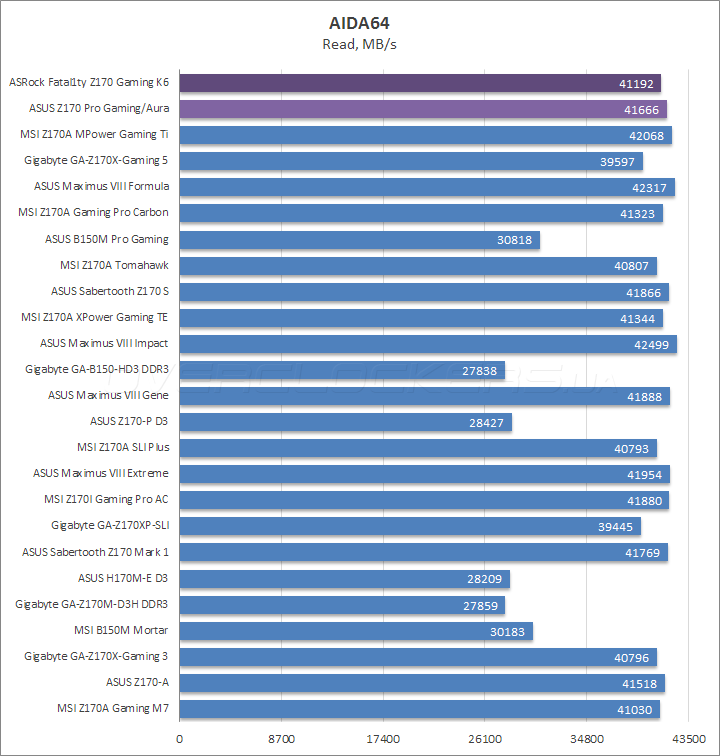

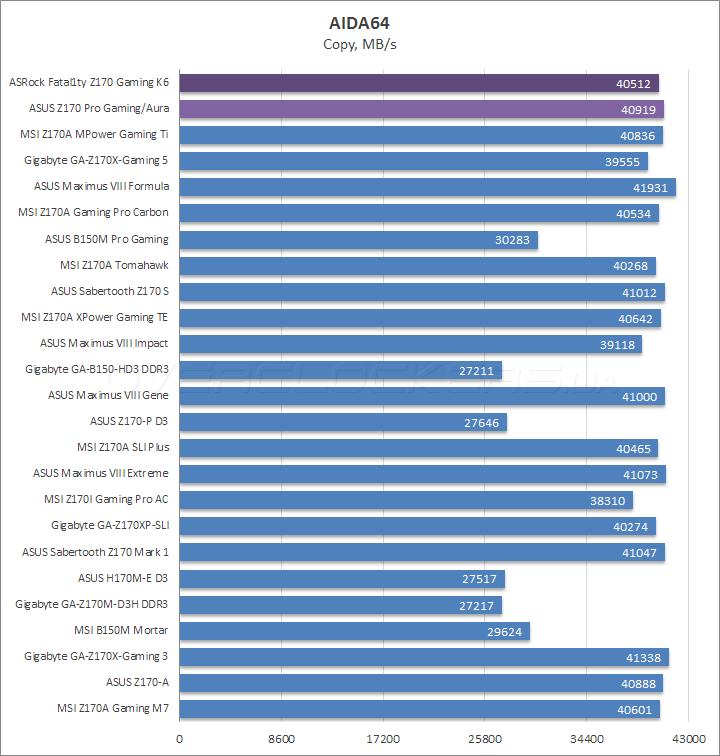

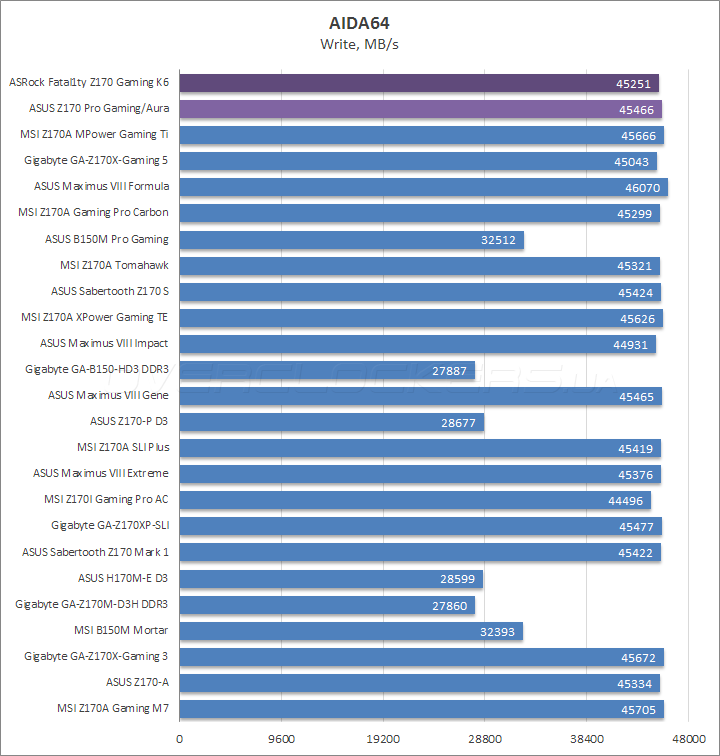

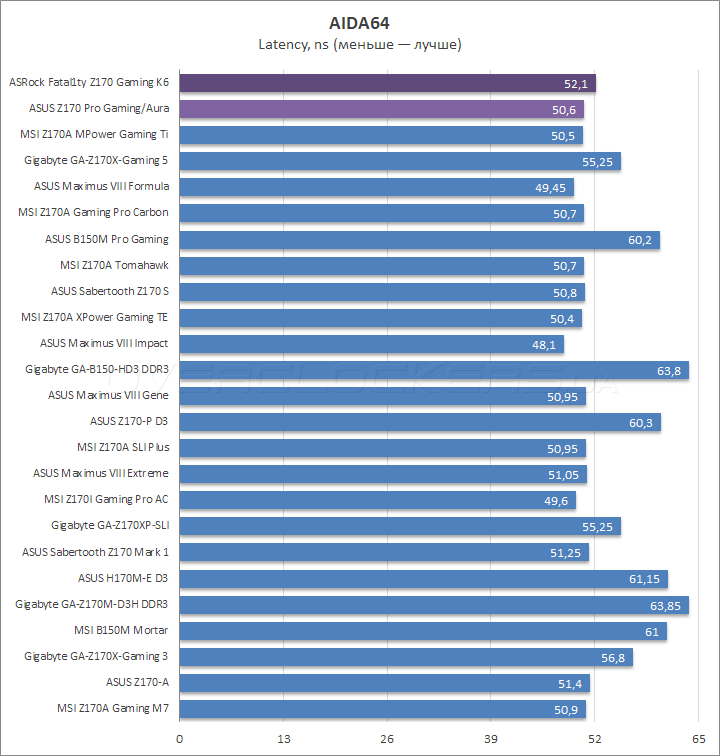

Для давних версий микрокода проблем с быстродействием подсистемы памяти нет.

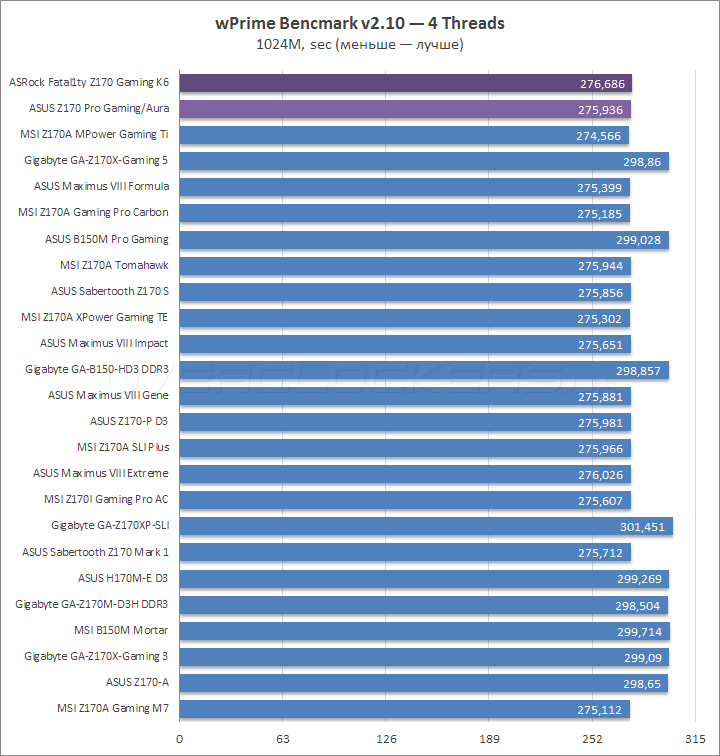

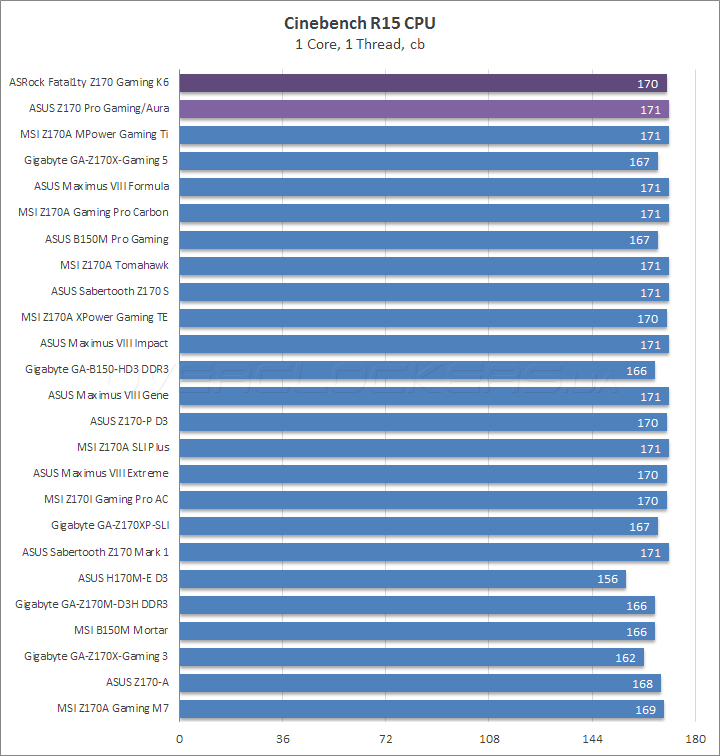

Вычисления как в один поток, так и в четыре занимают адекватный промежуток времени.

Приближённые к реальной нагрузке сценарии тоже не стали ударом для испытуемой, всё в пределах нормы.

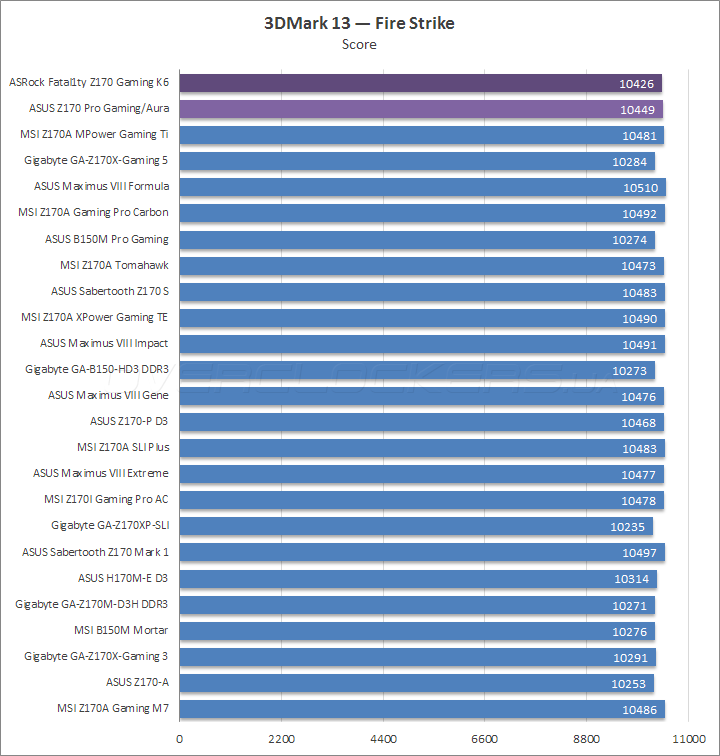

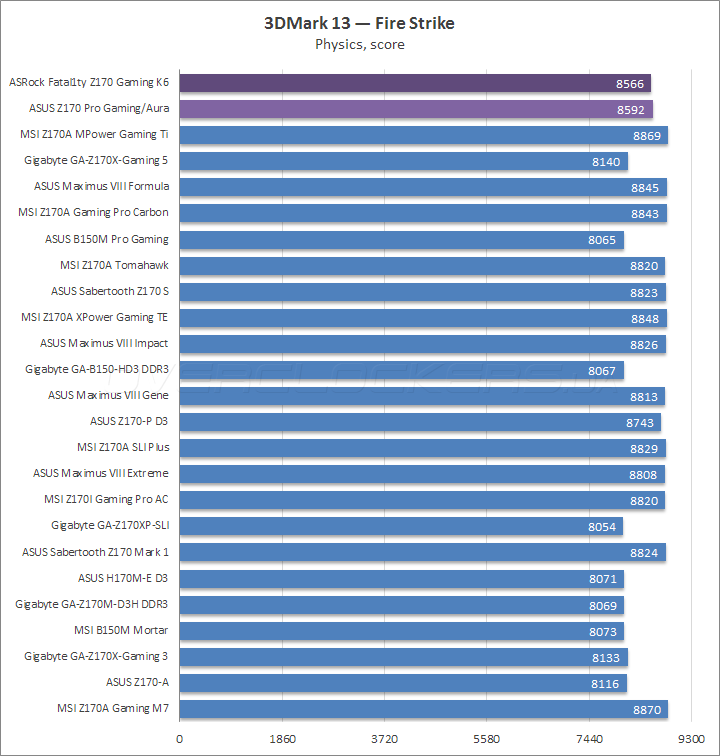

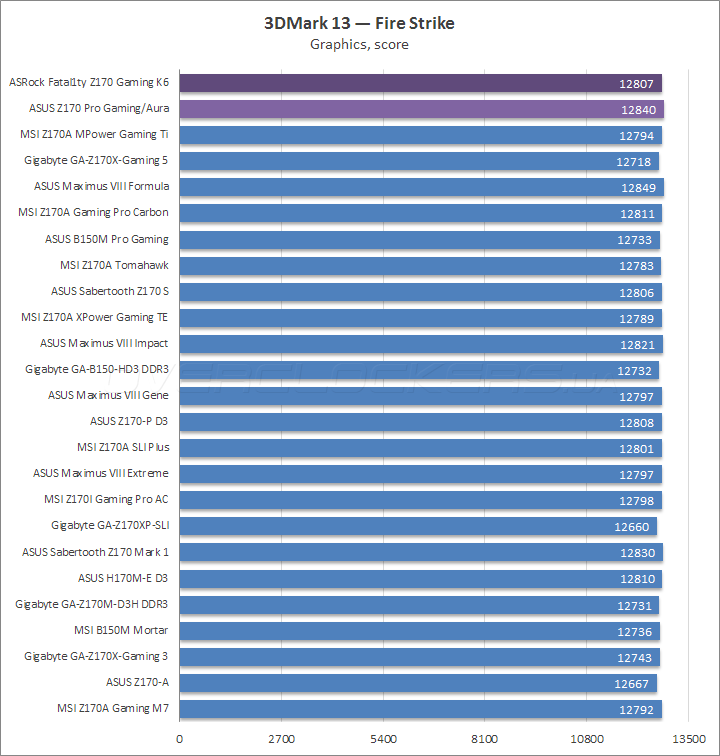

Нет замечаний и к замерам в 3DMark.

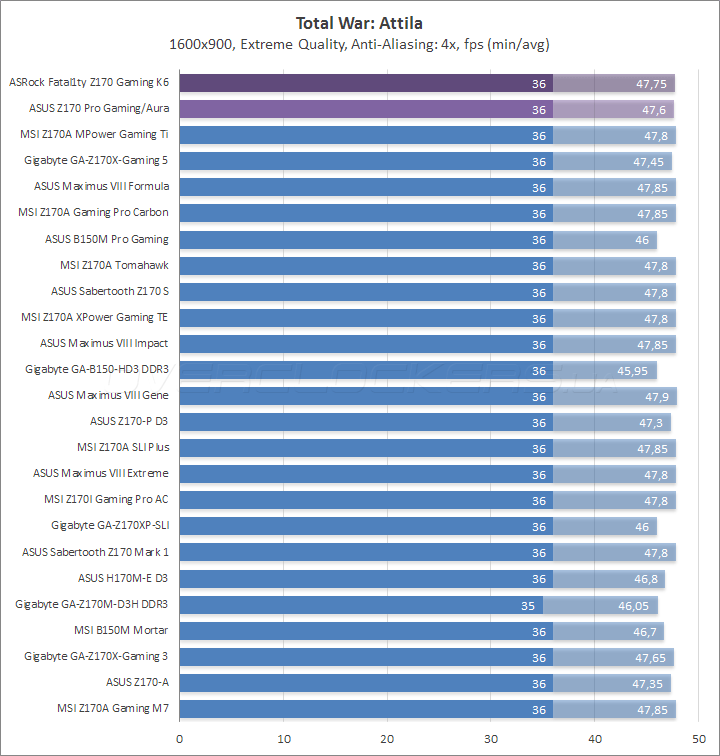

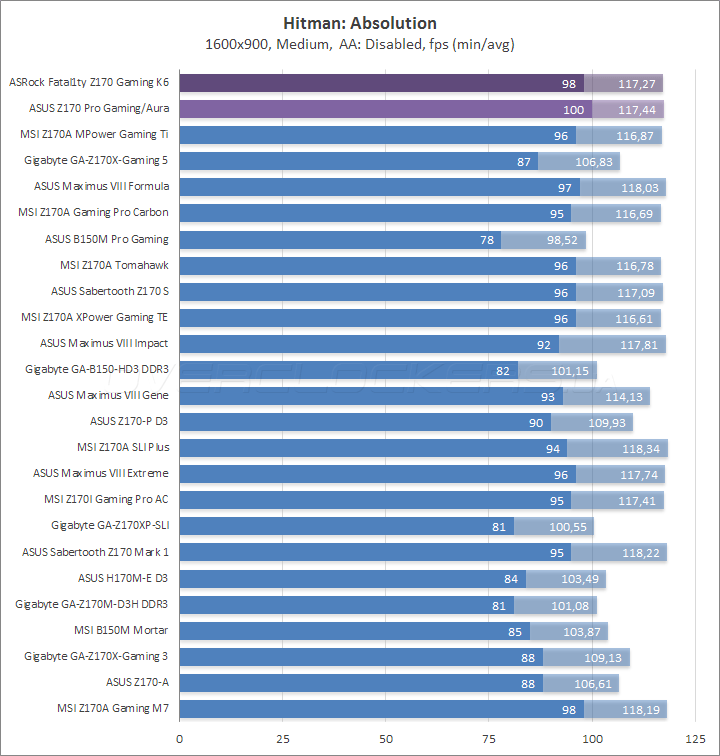

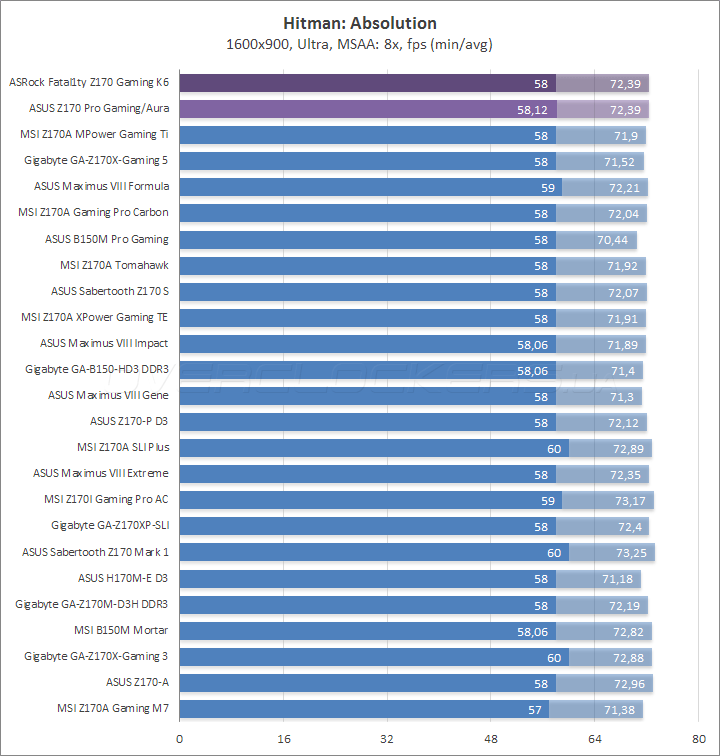

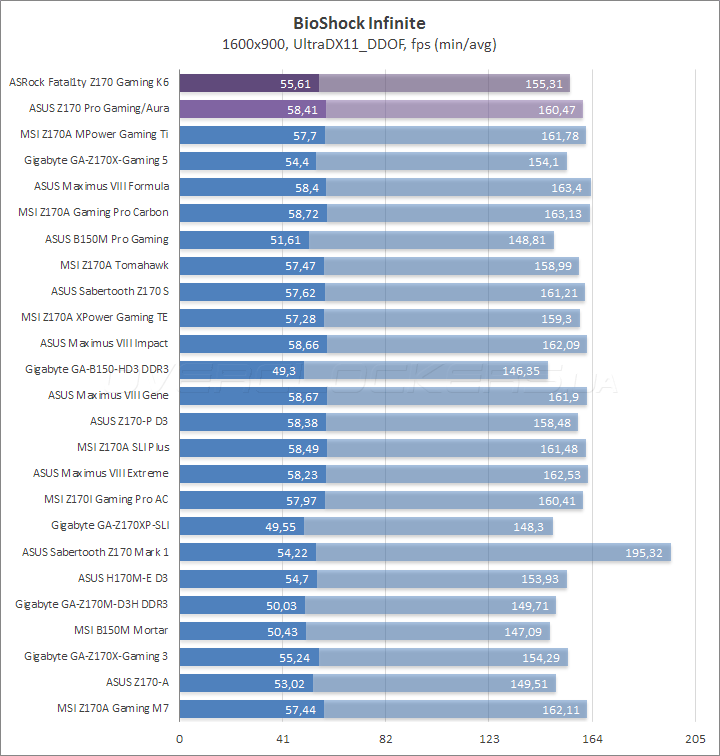

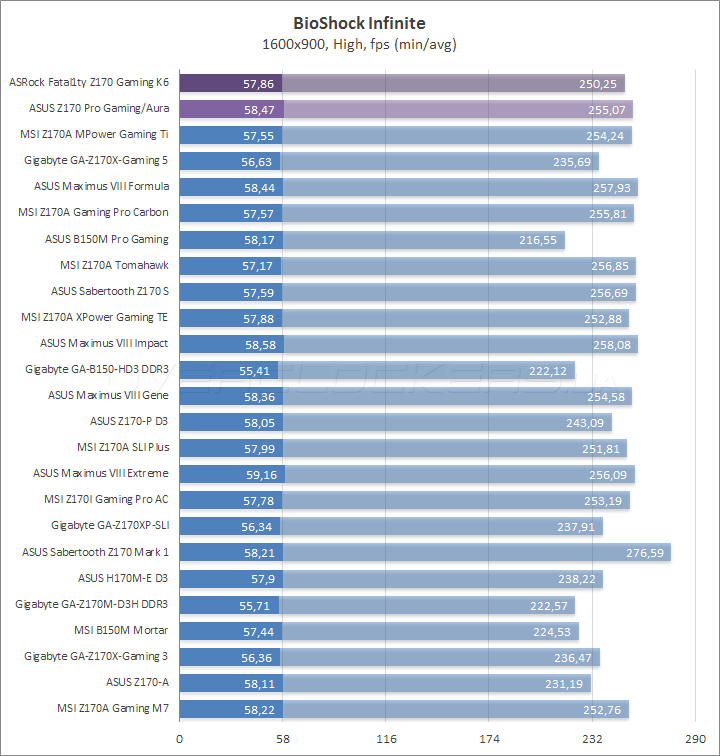

Пусть и не рекордное, но в вполне пристойное быстродействие стенда оказалось во всех выбранных играх.

Энергопотребление системы

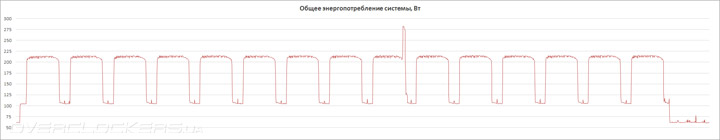

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Привлекательных цифр в энергосбережении вряд ли можно ждать, учитывая существенно завышенные вторичные напряжения. Скорее всего, для полной стабильности системы их ещё придётся немного нарастить, а потому ещё несколько ватт необходимо условно приплюсовать к видимым границам. Однако даже в этом случае всё будет выглядеть вполне прилично — с точки зрения запросов к электросети.

Вывод

Испытуемая продемонстрировала полную готовность к разгону процессора с приемлемым разбросом установленного напряжения, также можно хорошо повысить базовую частоту. Работа оперативной памяти сопряжена с трудностями, из-за чего требуется повышать как питающее напряжение на самих модулях, так и затрагивать сопутствующие вторичные — CPU SA и IO. К слову, завышены они даже при работе с обычными настройками, очевидно, производитель таким способом решил перестраховаться от возможных проблем. Оптимальным вариантом к такой плате будут модули с частотой в районе 2666 МГц.

Учитывая изложенные факты, говорить о рекордах в сфере энергосбережения не приходится, температура стабилизатора при оверклокинге тоже не демонстрировала завидные показатели, но всё в пределах нормы, в том числе и финальное быстродействие системы.

Комплект поставки, набор программ, как и сами характеристики рассматриваемого решения, вполне стандартны, а глядя на цену, сложно выделить аспекты, из-за которых покупатель сможет остановить свой выбор именно на этой модели. И здесь я опираюсь не только на отечественную розницу, в подобном положении продукт находится и на других международных торговых площадках. Поэтому соблазнительным вариантом Fatal1ty Z170 Gaming K6 может стать лишь при серьёзном переосмыслении ценовой политики производителем.
