Новинка предназначена для установки процессоров Intel в исполнении LGA1150 и, как следует из названия, базируется на старшем чипсете Intel Z87, обладающем полным набором функций для разгона и максимальными возможностями расширения. Спецификации системной платы представлены в следующей таблице:
| Модель | ASRock Fatal1ty Z87 Killer |
| Чипсет | Intel Z87 |
| Процессорный разъем | Socket LGA1150 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Haswell) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800*/3050* (*— OC), максимум 32 ГБ |
| Слоты PCI-E | 3 PCI Express 3.0 x16 (х16+х0+x0, х8+х8+x0, x8+x4+x4) 4 PCI Express x1 |
| Слоты PCI | – |
| Встроенное видеоядро (в процессор) | Intel HD Graphics 4600 |
| Видеоразъемы | D-Sub, DVI-D, HDMI |
| Количество подключаемых вентиляторов | 6 (2x 4pin, 4x 3pin) |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 6 x 3.0 (4 разъема на задней панели, Intel Z87) 8 x 2.0 (4 разъема на задней панели Intel Z87) |
| ATA-133 | – |
| Serial ATA | 6 каналов SATA 6 Гбит/с (Intel Z87) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel Z87) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA) |
| S/PDIF | Оптический |
| Встроенная сеть | Killer E2200 (Gigabit Ethernet) |
| Thunderbolt | – |
| FireWire | – |
| COM | – |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 218 |
| Дополнительные возможности | Разъем HDMI-In, звуковая подсистема Purity Sound, USB Key, поддержка AMD 3-Way CrossFireX и NVIDIA Quad SLI |
Комплект поставки
Системная плата продается в картонной коробке средних размеров. Оформление фронтальной части не похоже на другие продукты ASRock, дизайн оригинальный, но несколько перегружен логотипами фирменных технологий.
Тыльную поверхность упаковки занимает краткая спецификация Fatal1ty Z87 Killer и описание её ключевых особенностей, таких как использование сетевого контроллера Killer E2200, наличие продвинутой звуковой подсистемы Purity Sound и много других, о которых мы расскажем в процессе сегодняшнего обзора.
Комплект поставки у новинки скромный, можно сказать — спартанский. Набор дополнительных принадлежностей состоит из:
- заглушки на заднюю панель I/O Shield;
- четырех кабелей SATA 6 Гбит/с;
- мостика NVIDIA SLI;
- DVD-диска с драйверами и программным обеспечением;
- подробного руководства пользователя;
- инструкции по работе с фирменным ПО;
- сертификата с 90-дневным ключом к программному продукту XSplit.
Помимо привычных аксессуаров в комплекте есть ключ активации к программе XSplit, предназначенной для захвата изображения и трансляции потокового видео в Интернет.
Дизайн
Если бы не темно-коричневый цвет текстолита, системную плату издалека можно принять за представительницу семейства Republic of Gamers компании ASUS. Такая «мимикрия» идет ASRock Fatal1ty Z87 Killer на пользу: удачное сочетание красных и черных разъемов выглядит симпатично, а отказ от использования радиаторов в форме черепов и прочих боеприпасов придает новинке серьезность. Модель выполнена в форм-факторе «зауженный» АТХ, её размеры составляют 305x218 мм. В итоге, нижний край платы будет не зафиксированным, так что следует соблюдать осторожность при монтаже модулей ОЗУ и разъема питания.
Электронные компоненты с обратной стороны РСВ отсутствуют, а значит, ничто не помешает установке кулеров с крупными усилительными пластинами.
Материнская плата оснащена четырьмя разъемами DIMM для установки модулей ОЗУ стандарта DDR3 суммарным объемом до 32 ГБ, в разгоне поддерживается частота до 3050 МГц и выше. Для работы с графическими ускорителями у Fatal1ty Z87 Killer есть три слота PCI Express 3.0 x16. Все они подключены к процессорному контроллеру PCI-E и могут работать в режимах «х16+х0+х0», «х8+х8+х0» или «х8+х4+х4», что дает возможность организовывать конфигурации AMD CrossFireX и NVIDIA SLI.
Для установки плат расширения предназначены четыре порта PCI Express 2.0 x1, а в случае использования двух и более видеокарт производитель рекомендует подключать дополнительное питание к четырехконтактному разъему «молекс», расположенному рядом с нижним портом PCI-E x16.
Увы, новинка лишена атрибутики оверклокерских продуктов, таких как индикатор кодов POST, аппаратные кнопки или разъем для измерения напряжения. Зато, Fatal1ty Z87 Killer оснащена парой микросхем с прошивкой, и, в случае сбоя одной из них системная плата гарантированно сохранит работоспособность.
Для подключения дисковых накопителей героиня сегодняшнего обзора располагает шестью чипсетными портами SATA 6 Гбит/с. Использование чипсета Intel Z87 обеспечивает поддержку технологии кэширования Intel SRT и организацию RAID-массивов различных уровней. Подсистема USB базируется исключительно на возможностях системной логики: по четыре канала USB 2.0 и USB 3.0 выведены на заднюю панель, а оставшиеся выполнены в виде внутренних разъемов. Интегрированный звуковой адаптер Purity Sound заслуживает отдельного внимания. В его основе лежит качественный 7.1 HD-аудиокодек Realtek ALC1150, работающий в паре с операционными усилителями NE5532 производства Texas Instruments, которые обеспечивают работу со стереогарнитурами с внутренним сопротивлением до 600 Ом, а сама аудиоподсистема отделена от остальной части материнской платы изолирующим зазором в проводниках.
Сетевая подсистема новинки базируется на контроллере Killer E2200 от компании Qualcomm Atheros, который обеспечивает поддержку Gigabit Ethernet и управление полосой пропускания в зависимости от типа трафика. Эти меры препятствуют возникновению «лагов» во время онлайн сражений. Инженеры ASRock снабдили сетевой контроллер кожухом, скорее всего, для пущей солидности.
В итоге, на задней панели ASRock Fatal1ty Z87 Killer расположены:
- комбинированный порт PS/2;
- по четыре разъема USB 2.0 и USB 3.0;
- видеовыходы D-Sub, DVI-D и HDMI;
- порт HDMI-In;
- оптический выход S/PDIF;
- сетевая розетка RJ-45;
- пять аналоговых аудиовыходов.
Увы, материнская плата лишена поддержки беспроводных сетей, а про интерфейс Thunderbolt для недорогой модели приходится лишь мечтать. Интересной особенностью новинки является наличие порта HDMI-In. С его помощью можно выводить изображение с игровых консолей или мобильных устройств на монитор, не прибегая к переключению сигнальных кабелей.
Система охлаждения Fatal1ty Z87 Killer состоит из пары радиаторов, а для подключения вентиляторов служат шесть разъемов, два их которых — четырехконтактные с поддержкой управления скоростью вращения посредством ШИМ. Для отвода тепла от VRM центрального процессора используется конструкция из легкого сплава, эффективности которой достаточно как для работы штатном режиме, так и для умеренного разгона.
Для надежного прижима применено винтовое крепление, а передачу тепла от силовых элементов обеспечивает прокладка из ярко-синего пластичного материала.
За охлаждение микросхемы системной логики отвечает небольшой плоский радиатор, который оставался едва теплым на протяжении всего цикла тестирования.
Силовая подсистема материнской платы выполнена по восьмиканальной схеме. В фазах VRM использованы классические дискретные элементы — полевые транзисторы с низким сопротивлением открытого канала. Питание подается посредством восьмиконтактного разъема EPS12V, а управляется преобразователь напряжения четырехканальным цифровым ШИМ-контроллером ISL9582 компании Intersil.
На фоне конкурентов, оснащающих свои системные платы VRM с 16 и более фазами, подсистема питания ASRock Fatal1ty Z87 Killer выглядит достаточно скромно. Хватит ли ее запаса прочности в разгоне — мы с вами узнаем совсем скоро, а пока, предлагаем ознакомиться с возможностями UEFI Setup и комплектным ПО новинки. UEFI Setup

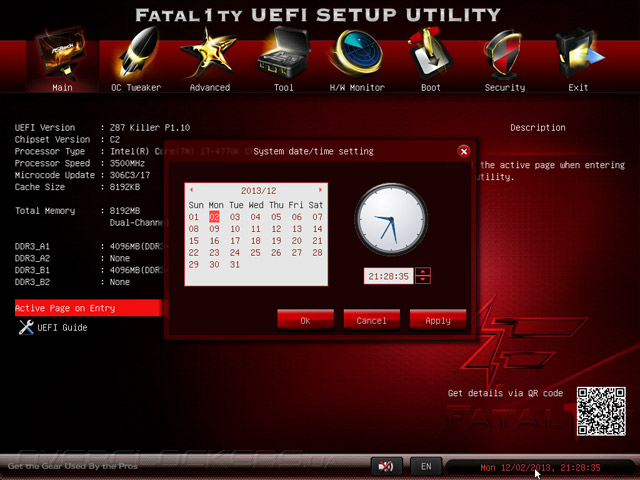

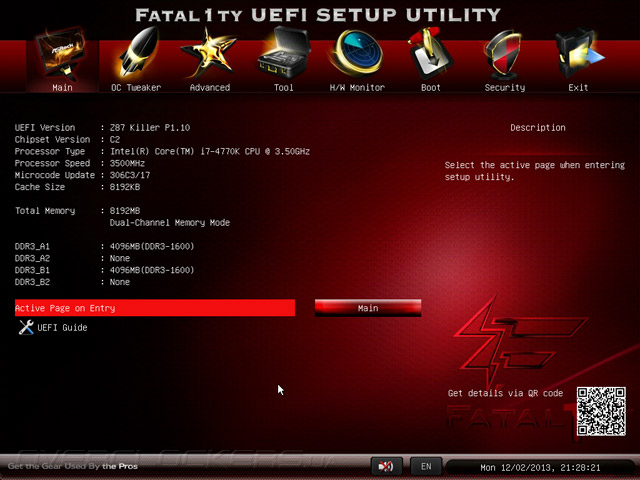

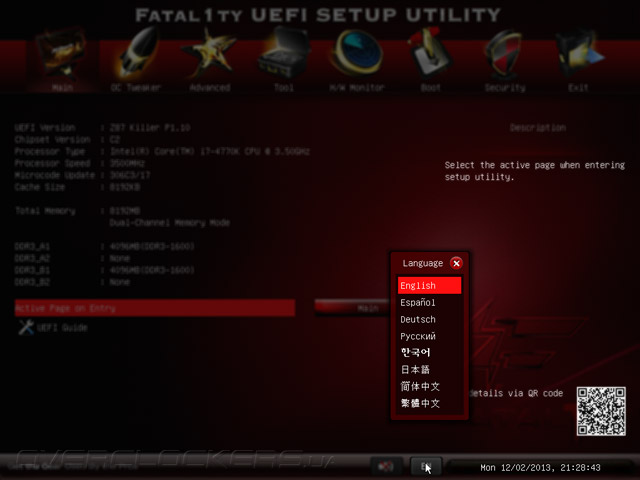

В основе UEFI Setup материнской платы лежит управляющий микрокод AMI. Меню настройки новинки имеет удобный пользовательский интерфейс, который знаком нам по обзорам продуктов ASRock. После входа в прошивку пользователи попадают в раздел Main, где выводится информация о версии UEFI, а также установленном процессоре и модулях ОЗУ. Настройки времени, даты и выбор языка отображения интерфейса доступны из любой вкладки. Особенностью прошивки является звуковое сопровождение работы в меню, к счастью, его несложно отключить.

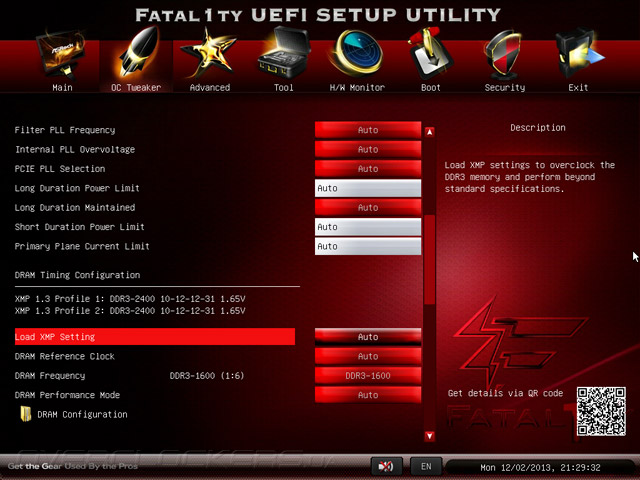

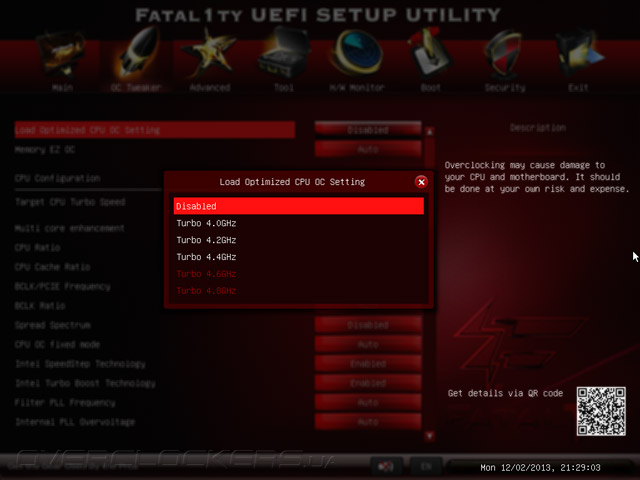

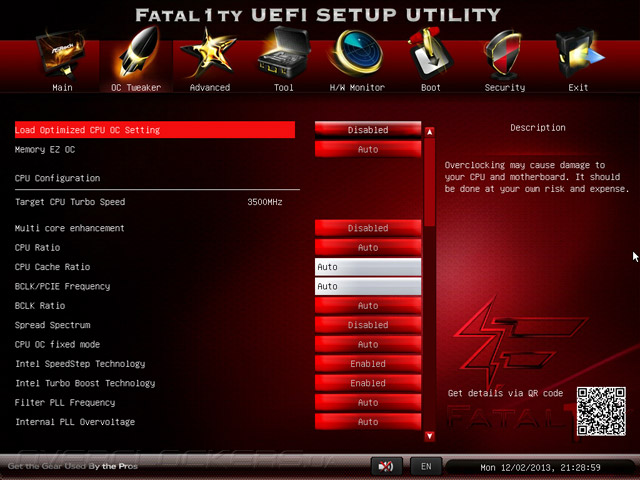

Опции, связанные с разгоном и настройкой быстродействия сосредоточены в меню OC Tweaker. Доступны регулировки множителя вычислительных ядер и Uncore-части процессора, базовой частоты, а также параметра BCLK Ratio, позволяющего повысить BCLK до 250 МГц и выше. В этой же вкладке находится управление энергосбережением Intel Speed Step и технологией Turbo Boost, а также опцией Multi core enhancement, повышающей быстродействие в многопоточных приложениях. К слову, Multi core enhancement включена по умолчанию, так что «из коробки» Fatal1ty Z87 Killer должна быть немного быстрее конкурентов.
Новички могут воспользоваться функцией автоматического разгона, с её помощью можно легко и быстро поднять быстродействие центрального процессора. Также, прошивка предлагает два набора настроек для разгона модулей ОЗУ — Memory EZ OC, но предлагаемые параметры слишком агрессивные и вряд ли подойдут для широкого использования.

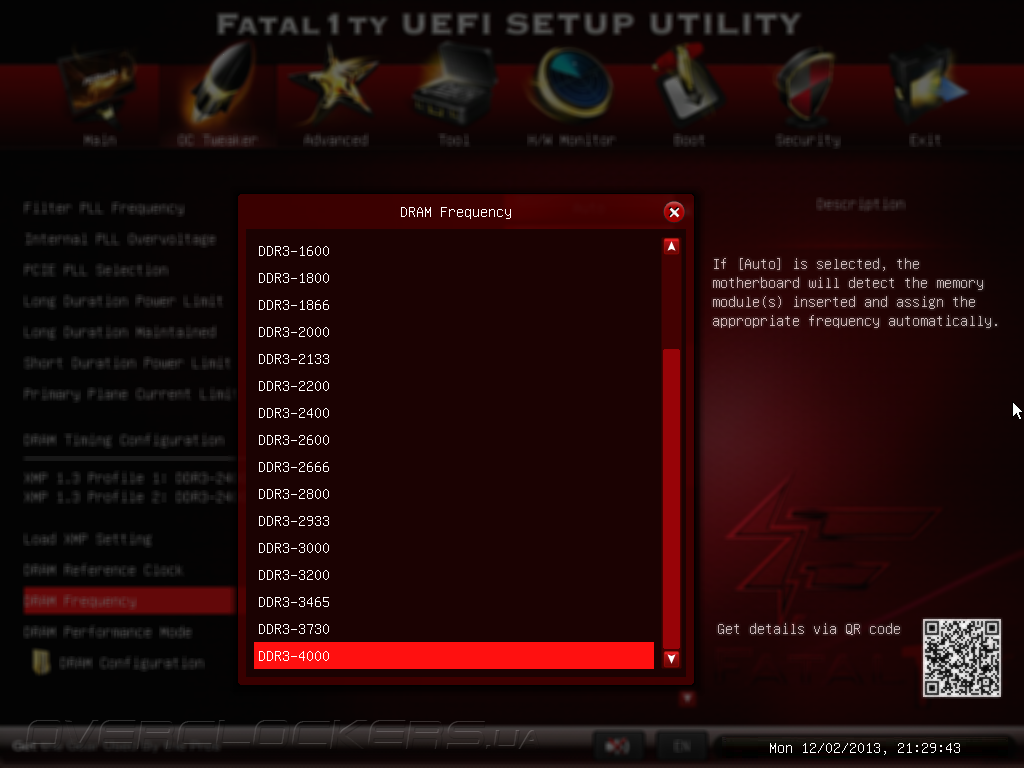

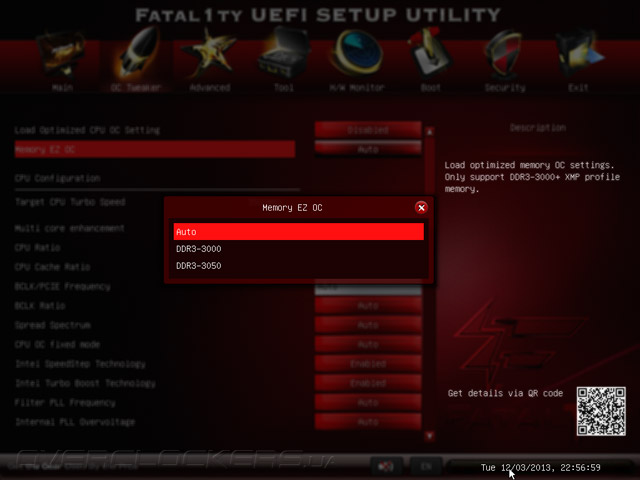

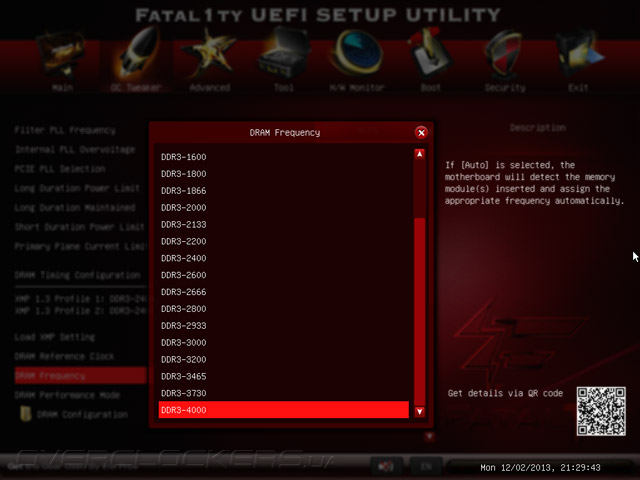

Для оперативной памяти доступна установка профилей X.M.P., а в ручном режиме пользователи могут выбирать частоты до 4000 МГц включительно.

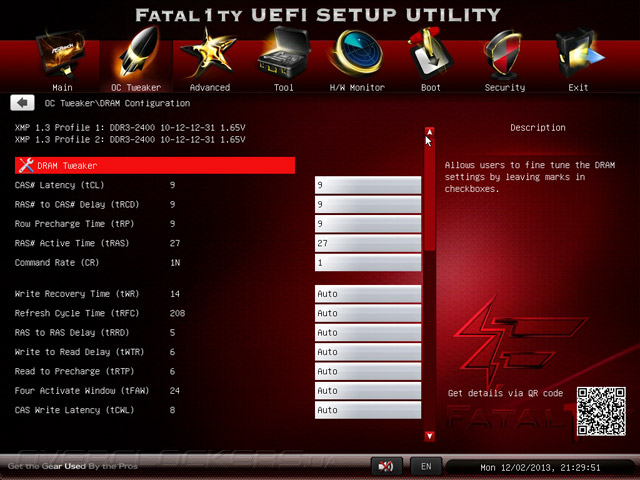

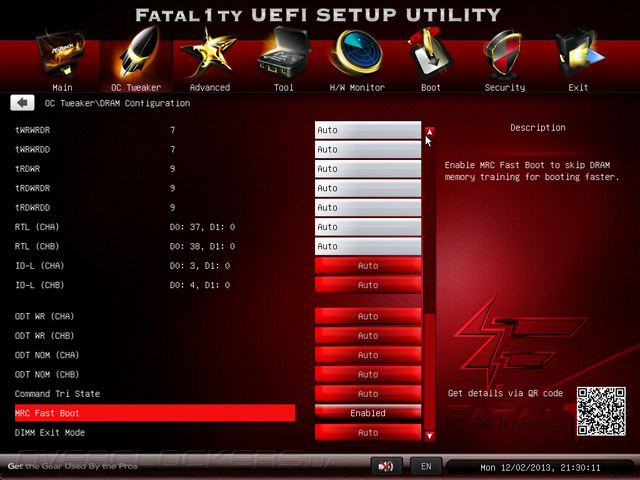

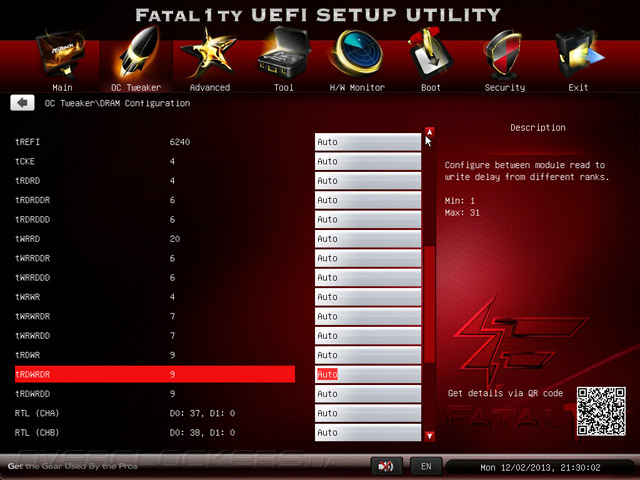

Многочисленные настройки подсистемы оперативной памяти находятся во вкладке DRAM Configuration.

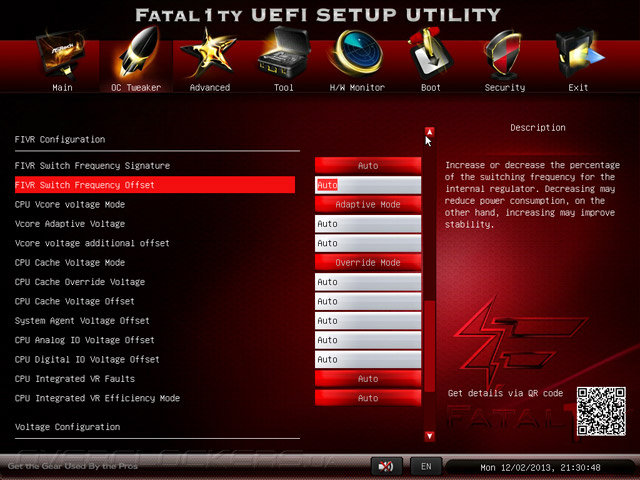

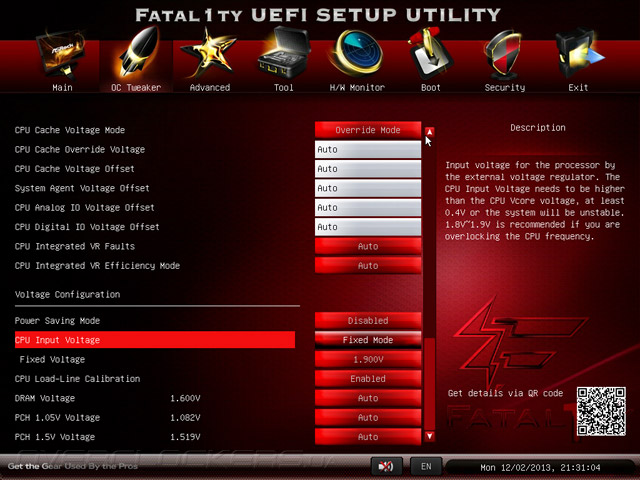

Подраздел FIVR Configuration посвящен настройкам регулятора напряжения, интегрированного в процессоры Intel Haswell. Доступно управление частотой, на которой работает преобразователь, а также специфическими опциями, отвечающими за энергосбережение и защиту от перегрузки. Здесь, а также в подменю Voltage Configuration находятся регулировки напряжений на центральном процессоре и основных компонентах системной платы.
Их перечень, диапазоны и шаг регулировки представлены в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| Vcore Override Voltage | 0,8–2,0 | 0,001 |
| Vcore voltage additional offset | 0,001–1,0 | 0,001 |
| CPU Cache Override Voltage | 0,8–2,0 | 0,001 |
| CPU Cache voltage additional offset | 0,001–1,0 | 0,001 |
| System Agent Voltage Offset | 0,001–1,0 | 0,001 |
| CPU Analog Voltage Offset | 0,001–1,0 | 0,001 |
| CPU Digital Voltage Offset | 0,001–1,0 | 0,001 |
| CPU Input Voltage | 1,2–2,3 | 0,01 |
| DRAM Voltage | 1,165–1,8 | 0,005 |
| PCH 1.05V Voltage | 0,977–1,322 | 0,005 |
| PCH 1.5V Voltage | 1,369–1,699 | 0,005 |

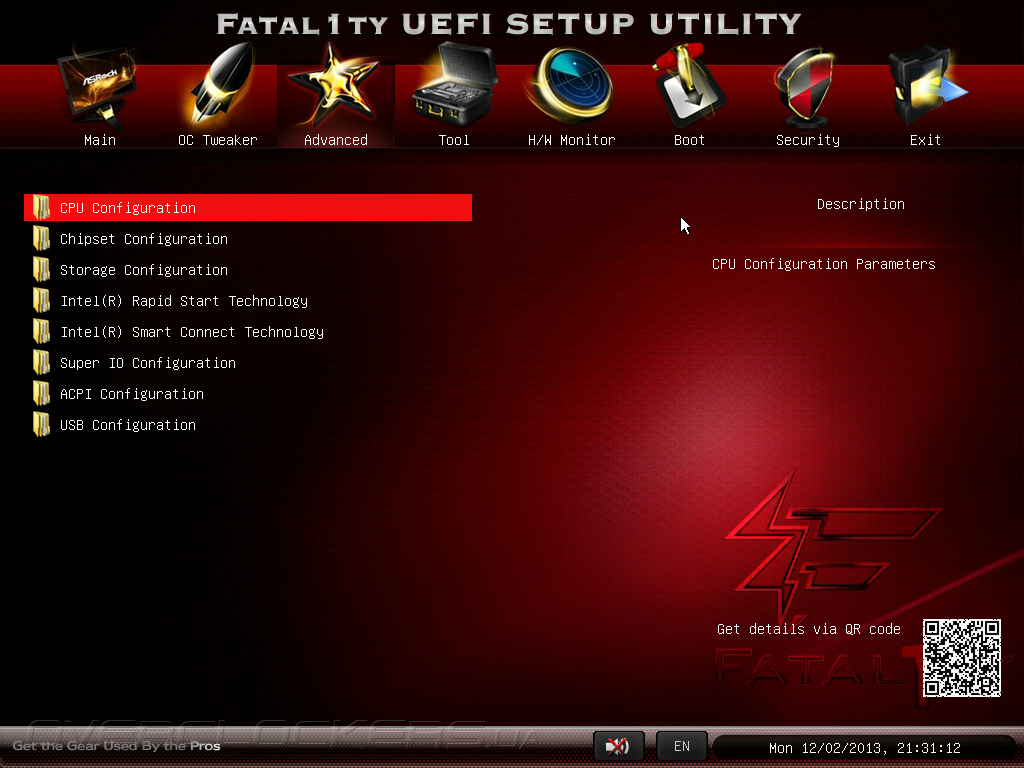

Настройки возможностей расширения материнской платы, а также специфических функций процессора и системной логики находятся во вкладке Advanced.

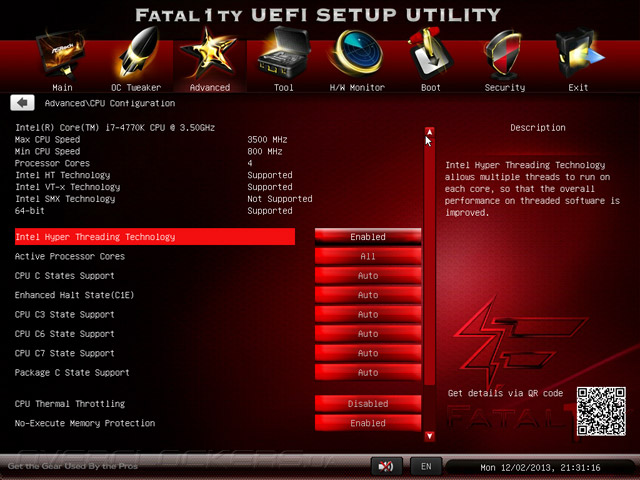

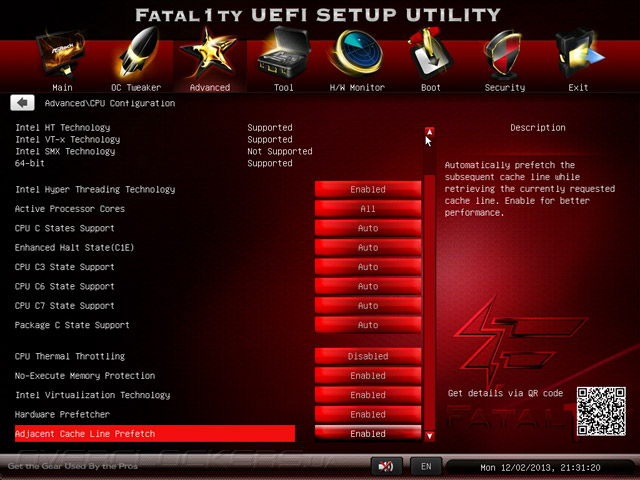

Подменю CPU Configuration отвечает за энергосбережение центрального процессора, работу виртуализации, технологии Hyper Threading и аппаратной защиты от вирусов.

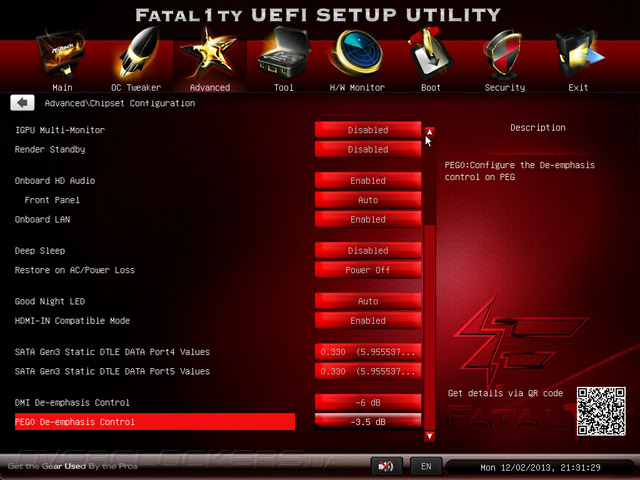

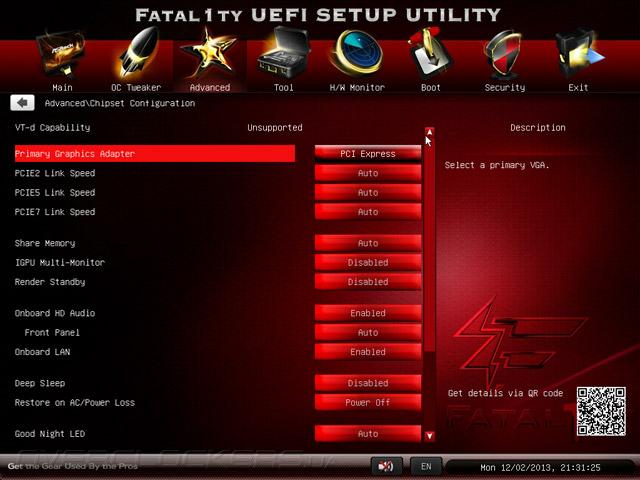

Управление функциями чипсета и немногочисленных дополнительных контроллеров сосредоточено в подразделе Chipset Configuration.

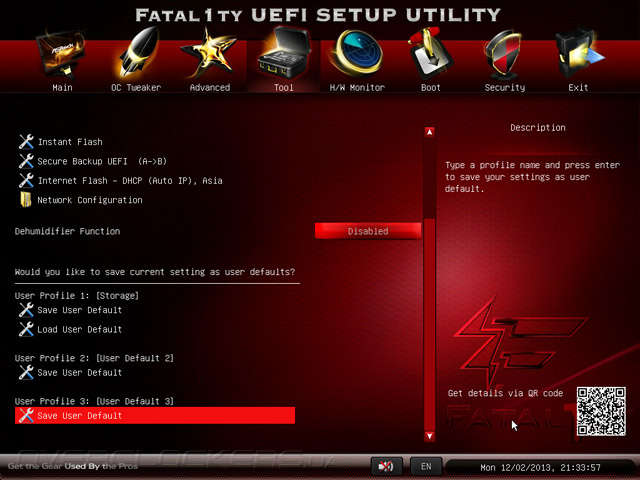

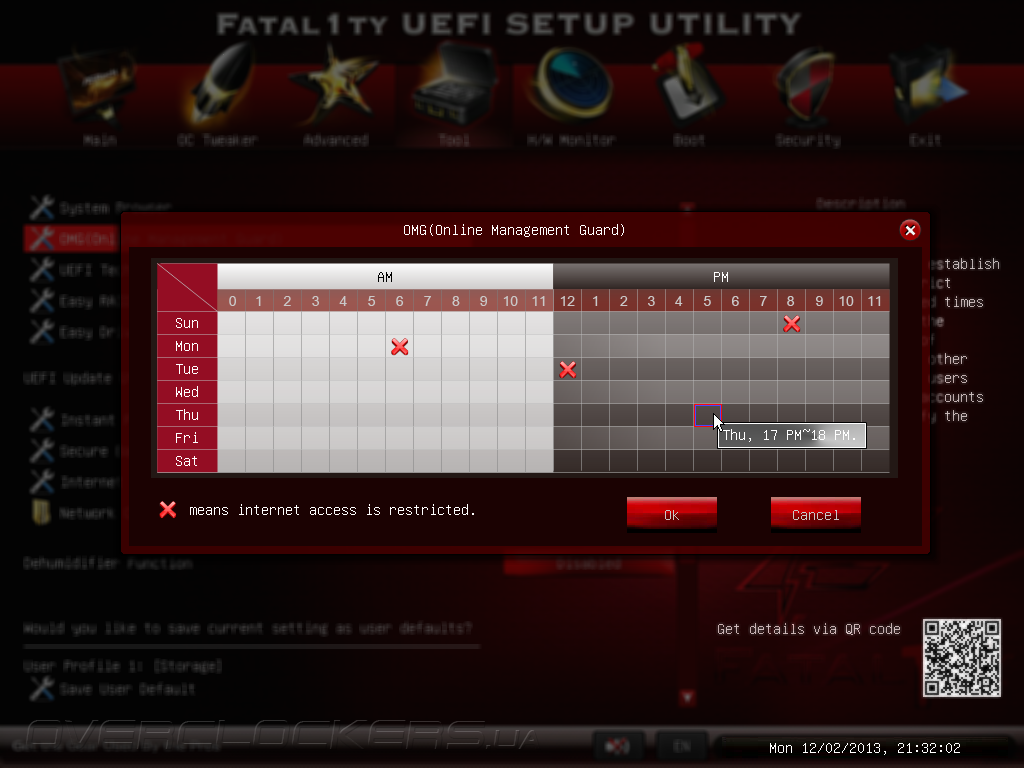

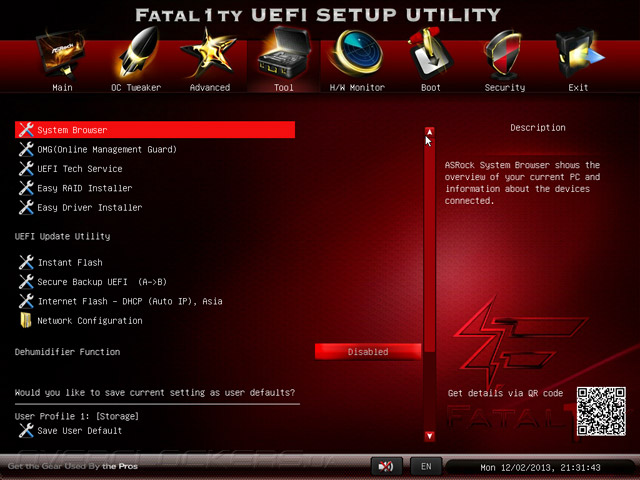

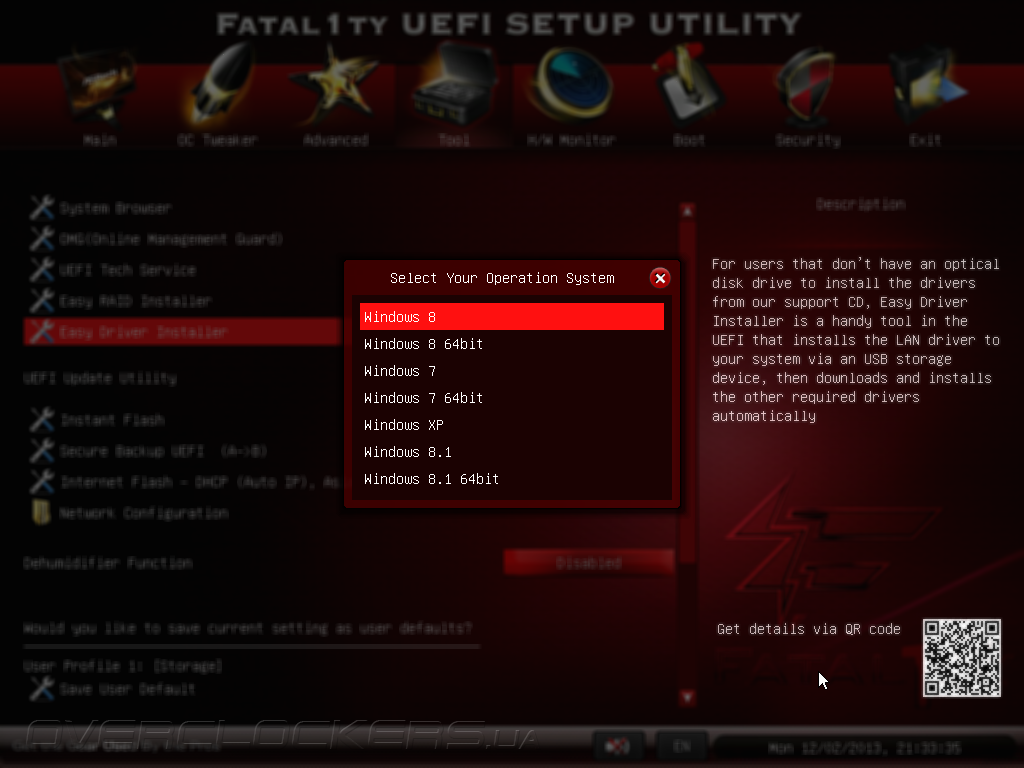

Во вкладке Tools содержатся дополнительные инструменты, такие как утилита обновления прошивки Instant Flash с возможностью резервного копирования микрокода и загрузки свежей версии UEFI Setup с серверов производителя, а также функция сохранение трех наборов настроек.

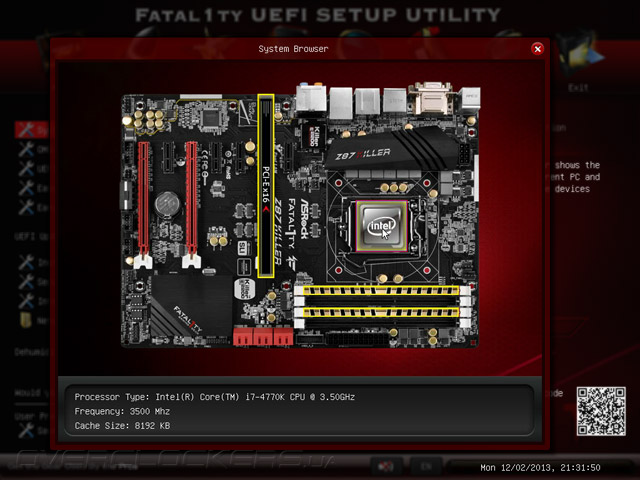

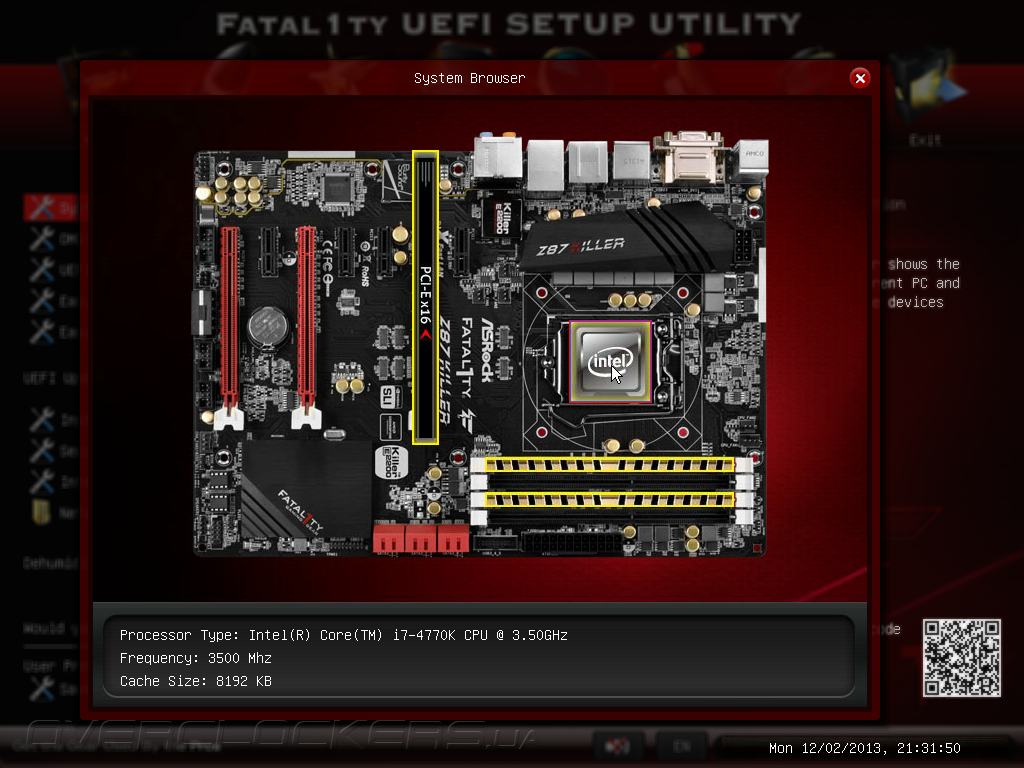

Прошивка ASRock Fatal1ty Z87 Killer имеет подпрограмму для просмотра подробной информации об аппаратном обеспечении System Browser и утилиту OMG (Online Management Guard), позволяющую блокировать сетевое подключение по расписанию.

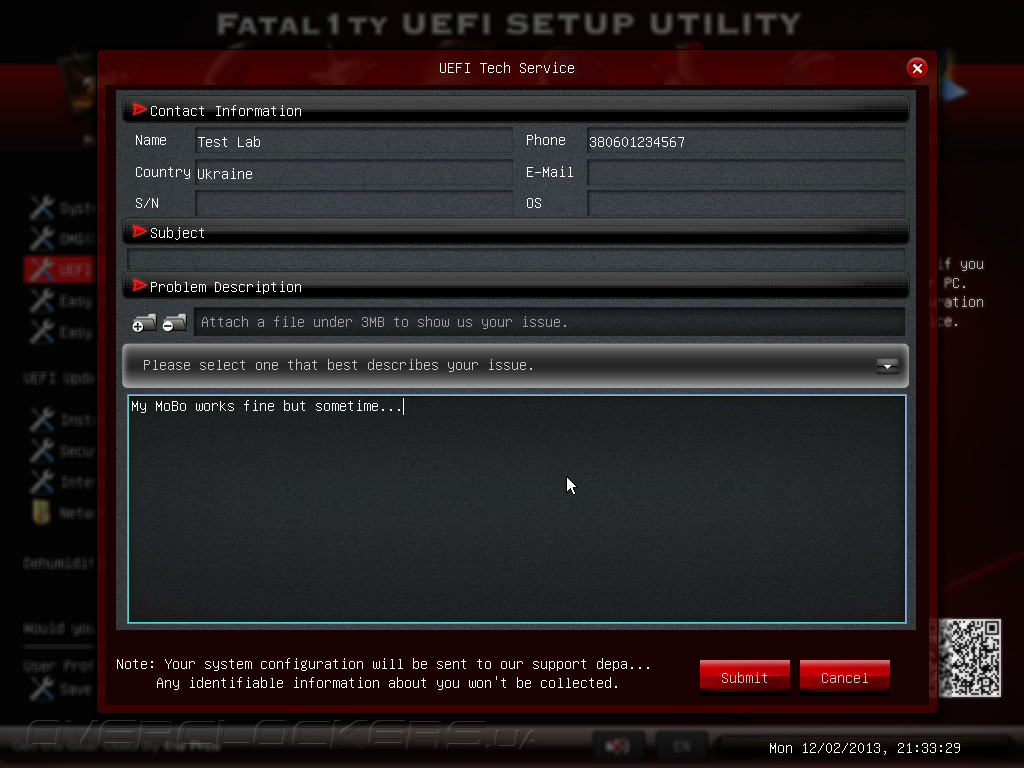

Для отправки обращений в техническую поддержку поставщика можно воспользоваться функцией UEFI Tech Service. Также присутствует возможность загрузить все необходимые драйверы на сменный накопитель прямо в меню настройки.

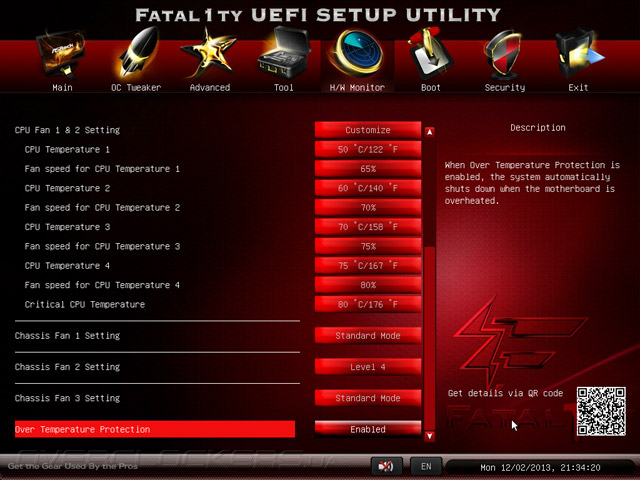

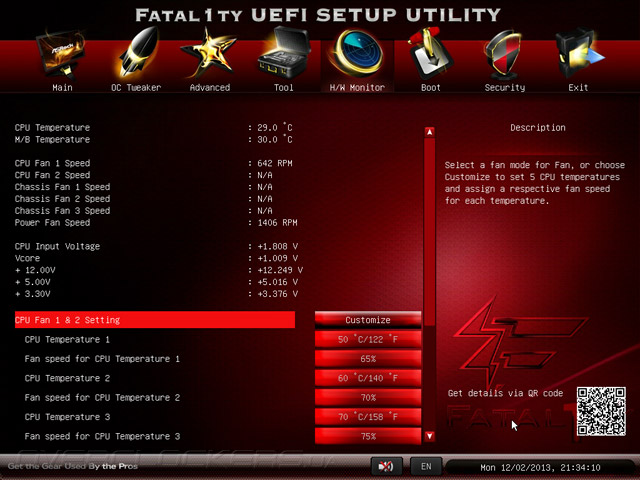

Аппаратный мониторинг и управление скоростями вращения вентиляторов находятся в меню H/W Monitor. Здесь пользователям доступен контроль двух температурных и шести тахометрических датчиков, а также напряжений на центральном процессоре и основных шинах питания.
Для пары крыльчаток процессорного кулера и двух корпусных охладителей доступен выбор одного из предустановленных профилей или ручная настройка скорости вращения в зависимости от температуры.
Комплектное ПО

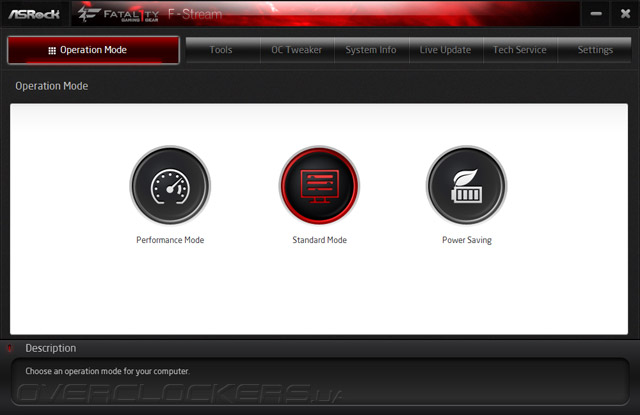

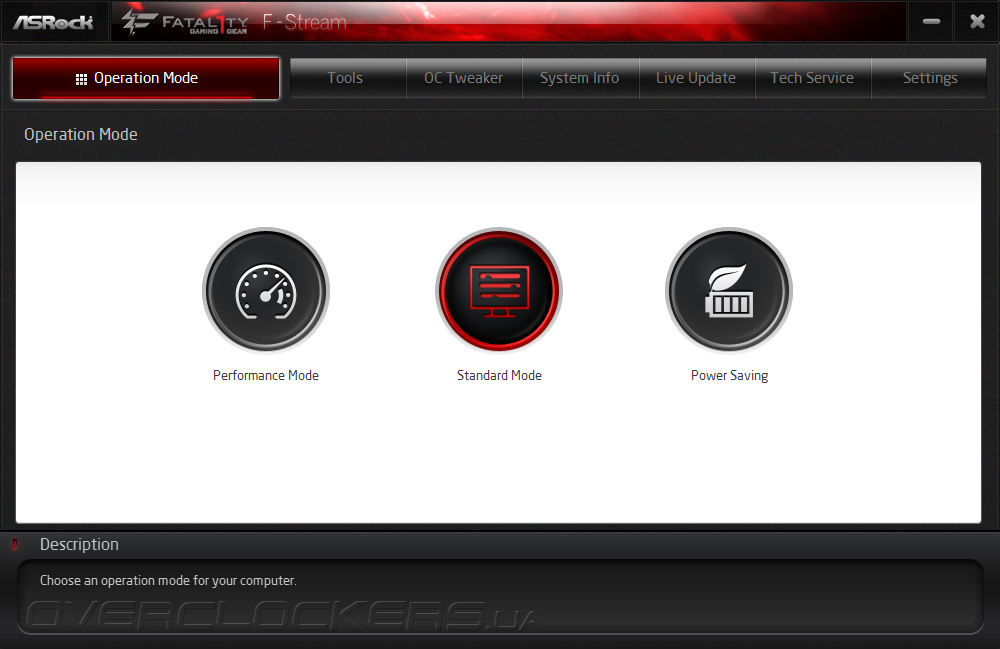

В комплекте поставки новинки имеется DVD-диск со всеми необходимыми драйверами и набором программного обеспечения. В то время для «обычных» материнских плат ASRock предлагается утилита A-Tuning, героиня сегодняшнего обзора комплектуется программным продуктом F-Stream Tuning. На самом деле, между этими двумя программами нет разницы за исключением оформления интерфейса. Как вы помните, в ранних версиях A-Tuning любое изменение параметров быстродействия вызывало ошибку, но производитель оперативно выпустил обновление, и в текущем релизе все заявленные возможности функционируют в штатном режиме. C помощью программы F-Stream Tuning пользователи могут включить режим пониженного энергопотребления, активировать автоматический разгон, либо задать параметры быстродействия вручную.

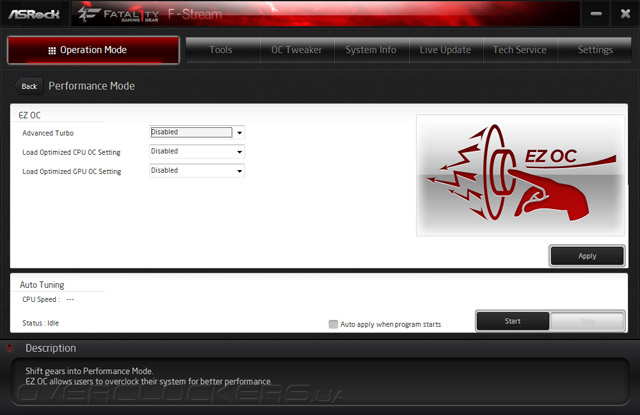

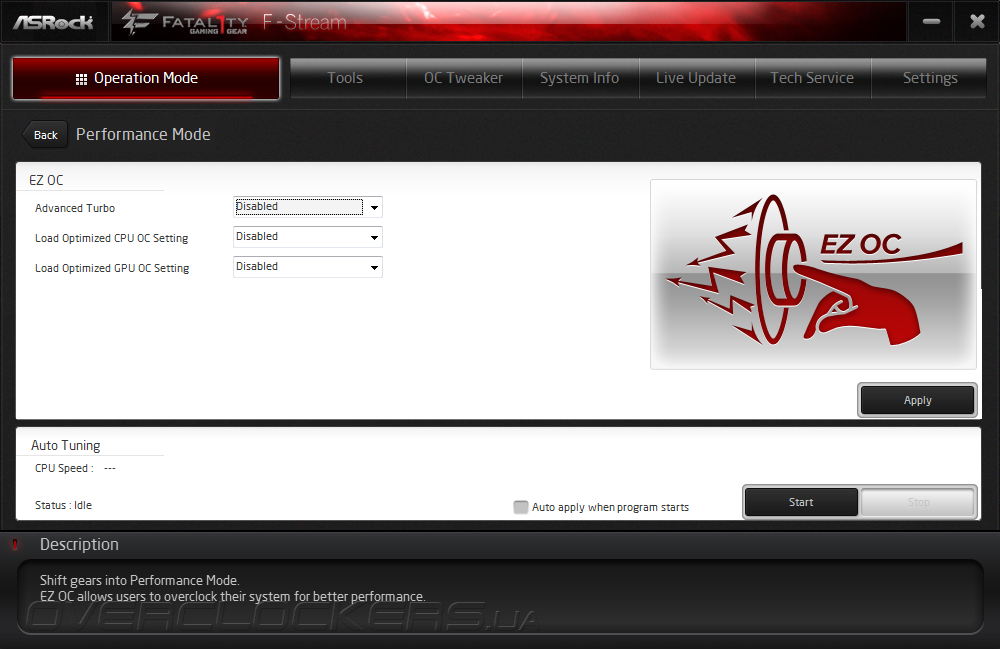

Во вкладке Performance Mode выбираются методы автоматического повышения производительности.

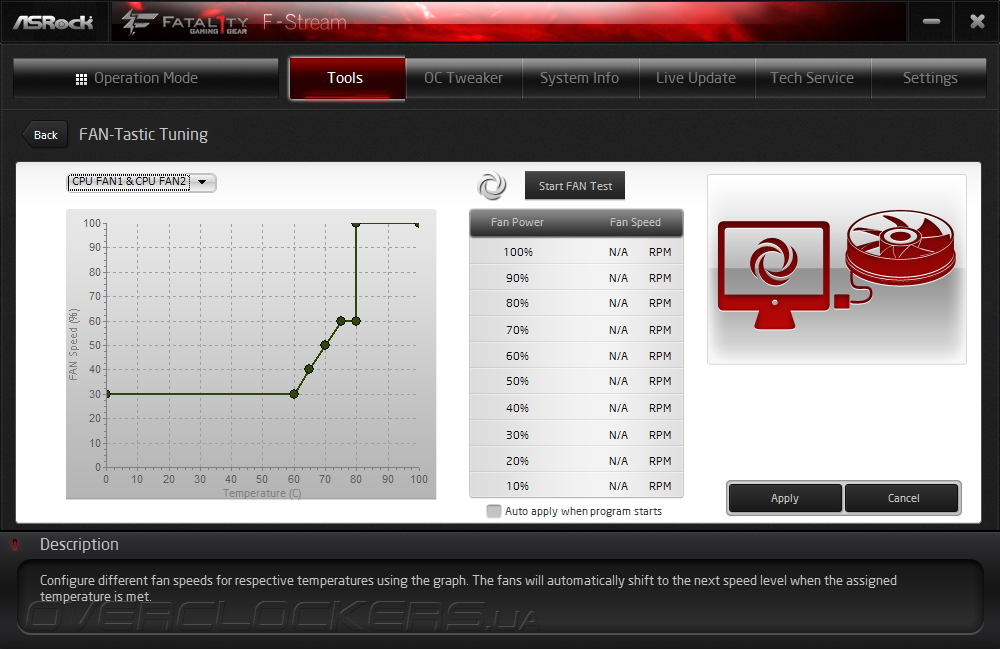

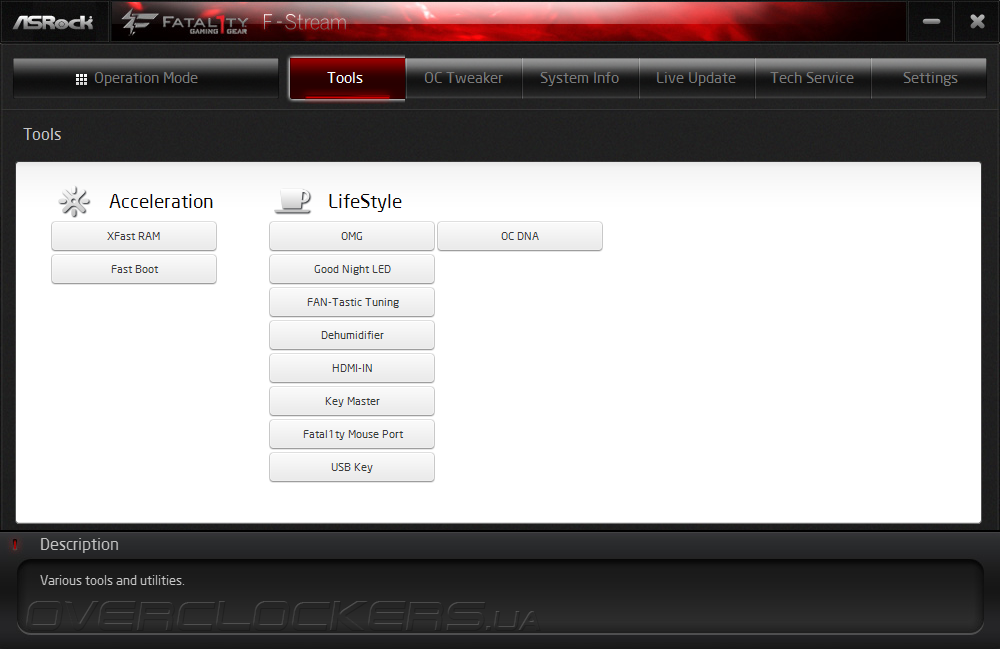

Раздел Tools предлагает массу полезных инструментов, расширяющих возможности материнской платы. Мы рассмотрим самые интересные из них.

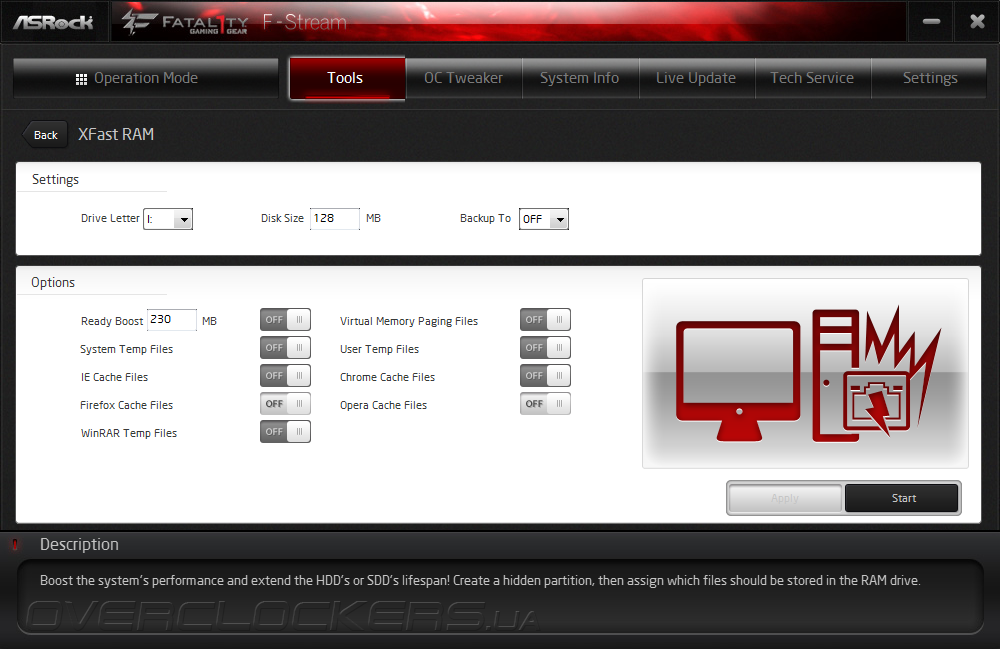

Подпрограмма XFast RAM предназначена для создания виртуального логического диска в области ОЗУ.

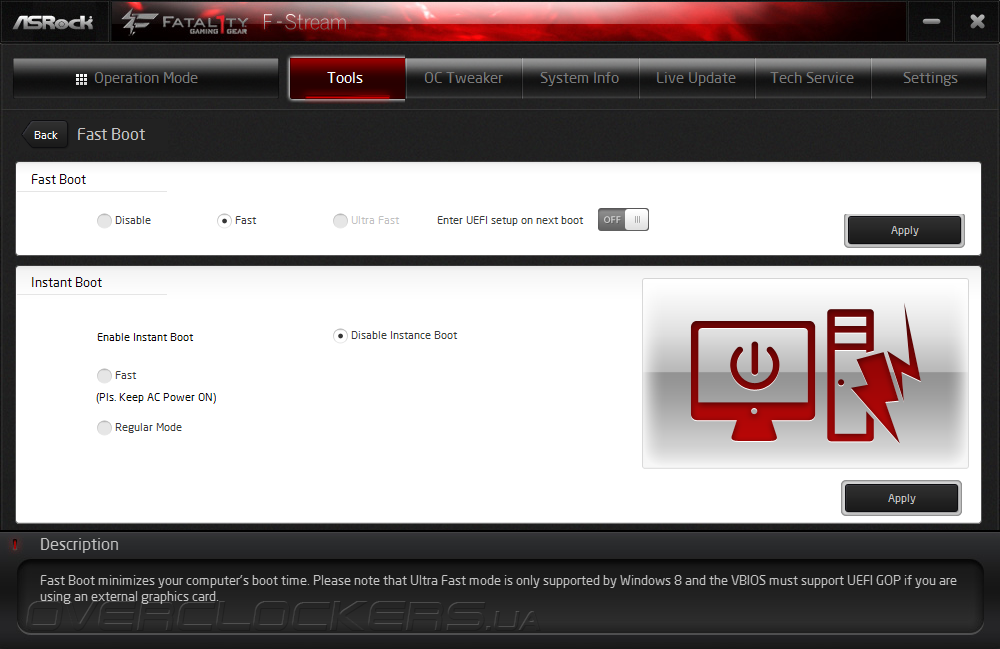

Вкладка Fast Boot служит для активации одноименной опции, а также автоматического входа в UEFI Setup при следующей загрузке.

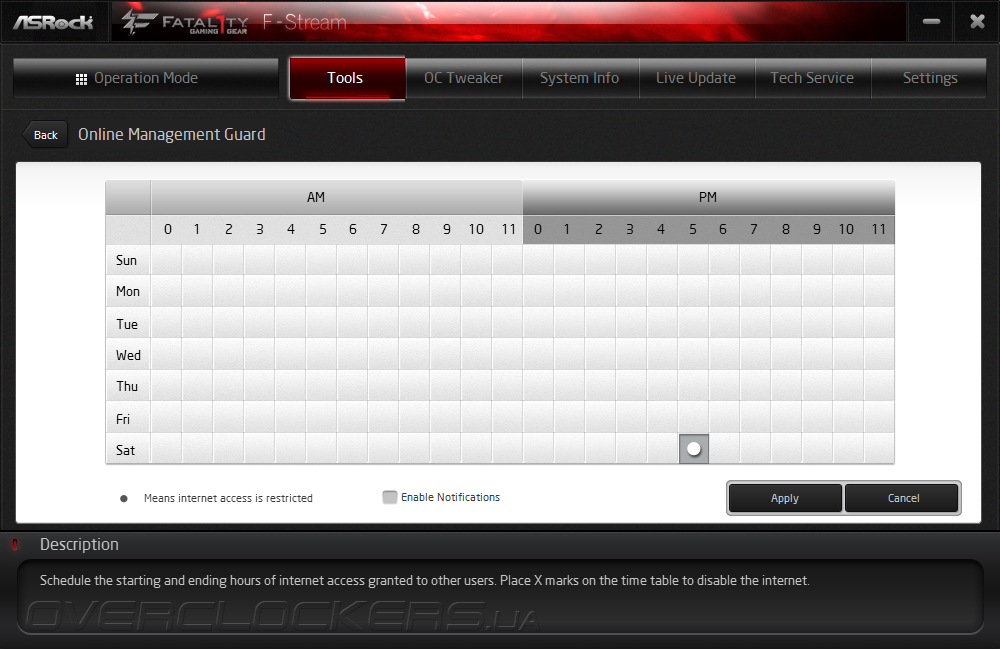

Меню Online Management Guard дает возможность по расписанию ограничить доступ в локальную сеть, а с помощью утилиты FAN-Tastic Tuning пользователи могут гибко настраивать скорости вращения вентиляторов в зависимости от температур.

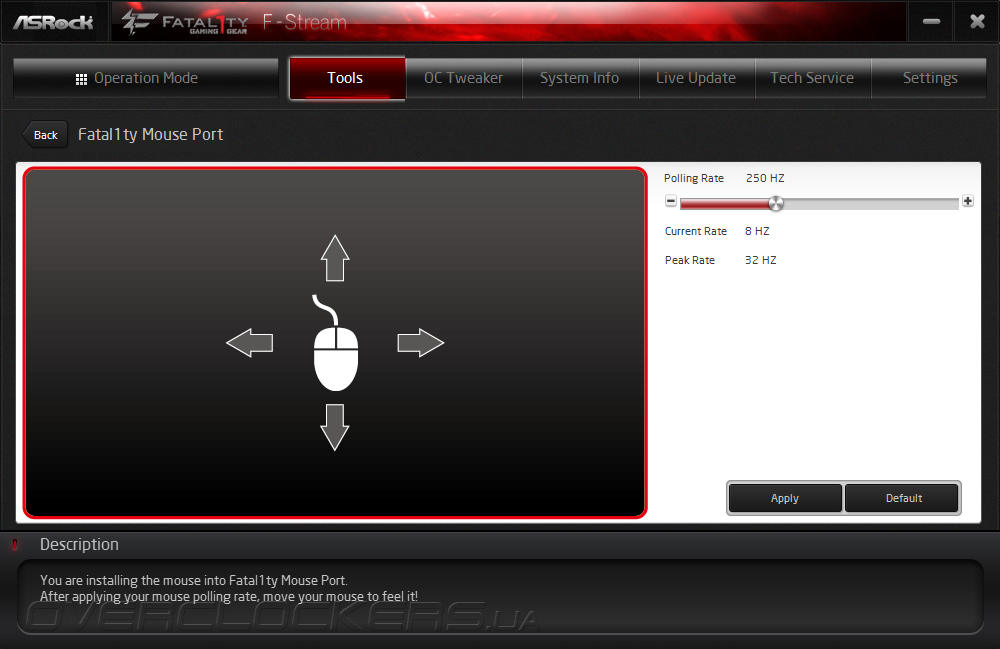

Fatal1ty Mouse Port позволяет повысить частоту опроса USB-порта, в который включен манипулятор «мышь». Любители компьютерных игр знают, что таким образом повышается точность позиционирования.

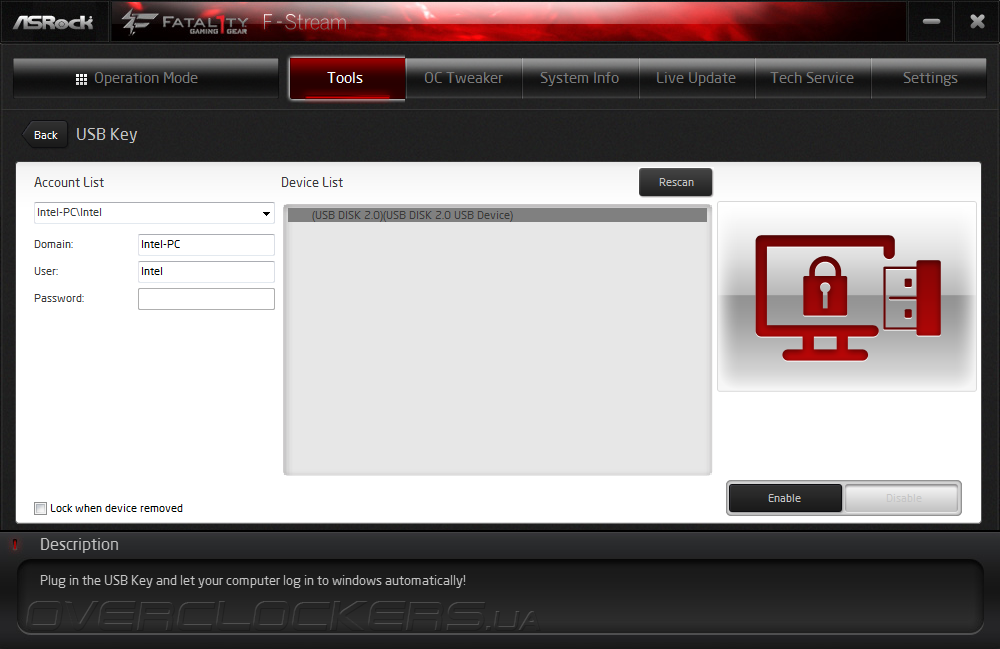

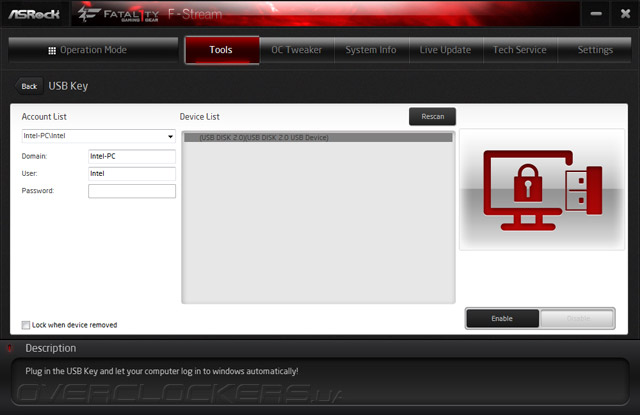

Интересно выглядит функция USB Key, которая превращает обычный USB-накопитель в «токен» для автоматической авторизации в ОС Microsoft Windows.

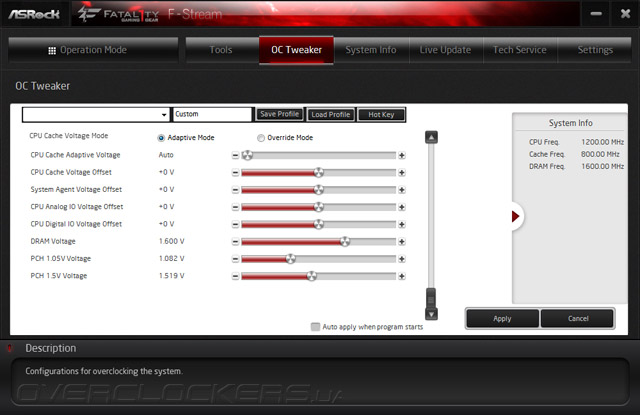

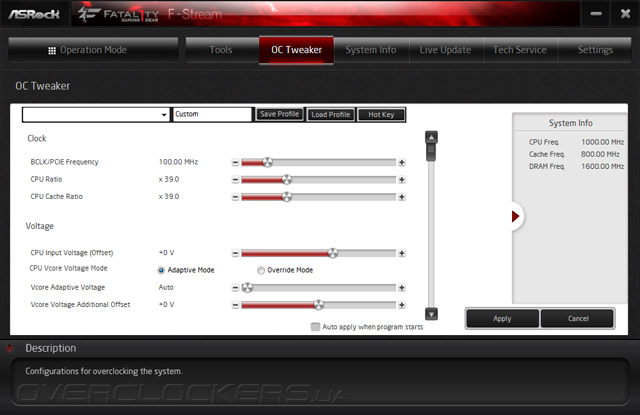

Переходим к самой интересной из возможностей программы F-Stream Tuning — управлению разгоном. В меню OC Tweaker пользователи могут регулировать BCLK, множители вычислительных ядер и кольцевой шины, а также настраивать все основные напряжения. Однако, для «полного счастья» программе не хватает управления частотой и таймингами модулей ОЗУ.

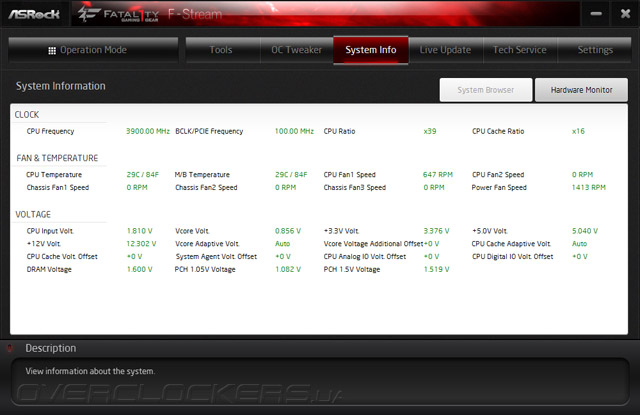

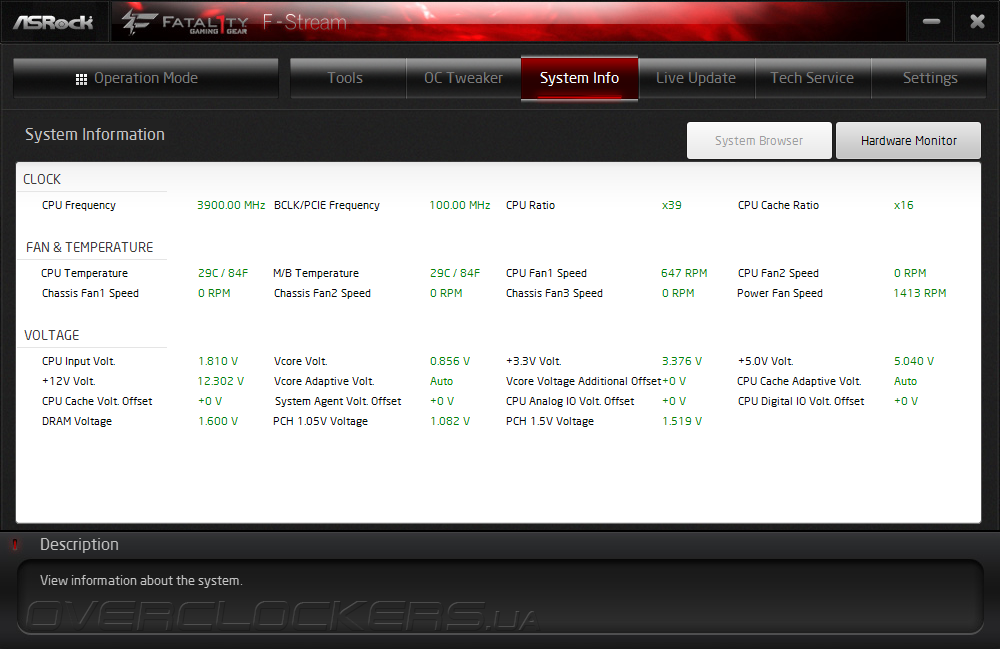

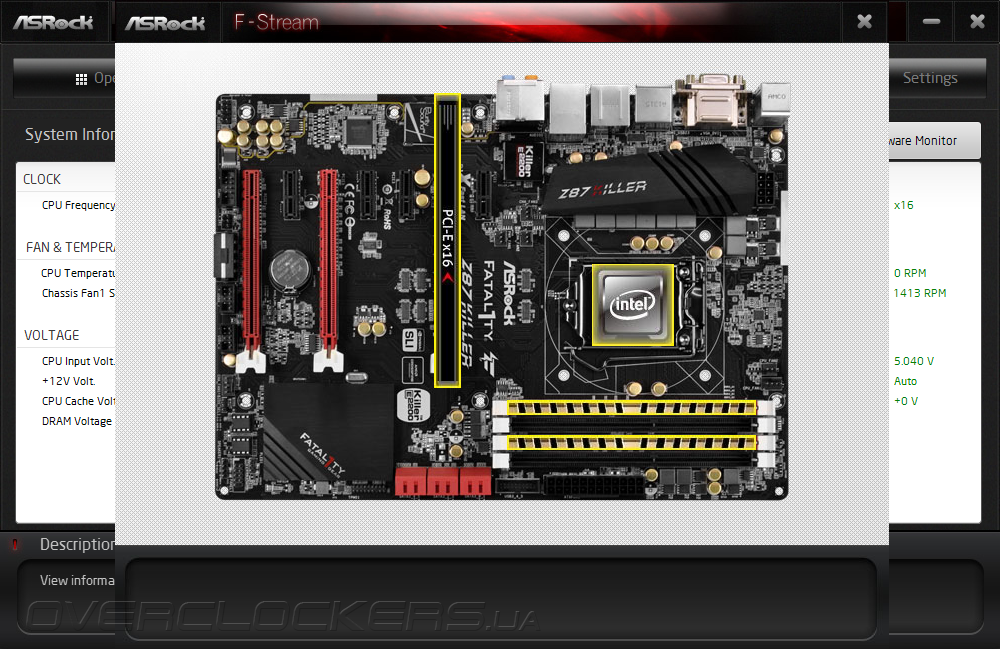

Также, среди функций программного обеспечения значится отображение текущего режима быстродействия и показаний аппаратного мониторинга, для этого служит раздел System Info. Во вкладке System Browser пользователи могут получить подробную информацию об установленных устройствах.
В целом, стабильность работы и функциональность F-Stream Tuning заслуживают положительных оценок, а само ПО пригодится и продвинутым пользователям, и любителям разгона. Разгонный потенциал
На этот раз оценку разгонного потенциала ASRock Fatal1ty Z87 Killer мы начали с проверки автоматических режимов повышения быстродействия. Для этого мы воспользовались опцией Performance Mode в программе F-Stream Tuning, которая предлагает несколько вариантов авторазгона, в том числе Auto Tuning. Результатом его работы стало повышение частоты нашего Intel Core i7-4770K до 4300 МГц при напряжении 1,28 В, тогда как модули ОЗУ продолжили работу в штатном режиме.
Гораздо лучших результатов позволила добиться активация профиля Advanced Turbo 20, которая подняла скорость процессора до 4400 МГц при напряжении 1,27 В. Для оперативной памяти была задана частота 1600 МГц с таймингами 10-12-12-31, что обеспечило дополнительный прирост быстродействия.
Остальное профили автоматического разгона оказались неработоспособными, так как подаваемое напряжение оказалось недостаточным для устойчивой работы CPU на повышенных частотах.

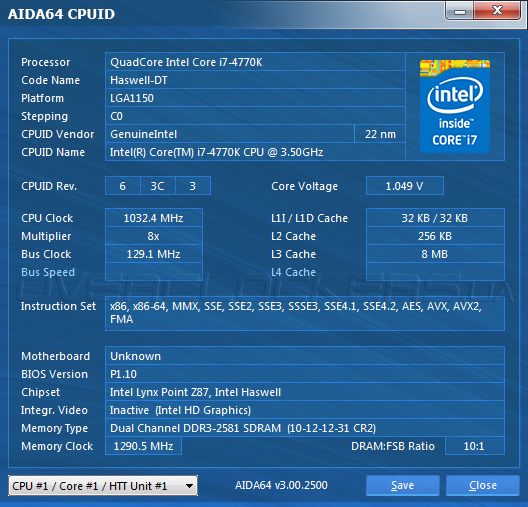

Разгон модулей оперативной памяти удался Fatal1ty Z87 Killer на отлично. После установки таймингов 10-12-12-31-2Т и увеличения напряжения на модулях до 1,65 В тестовый комплект G.Skill F3-2400C10D-8GTX заработал на 2590 МГц.
C разгоном базовой частоты новинка справилась хорошо, нам удалось поднять BCLK до 180 МГц.

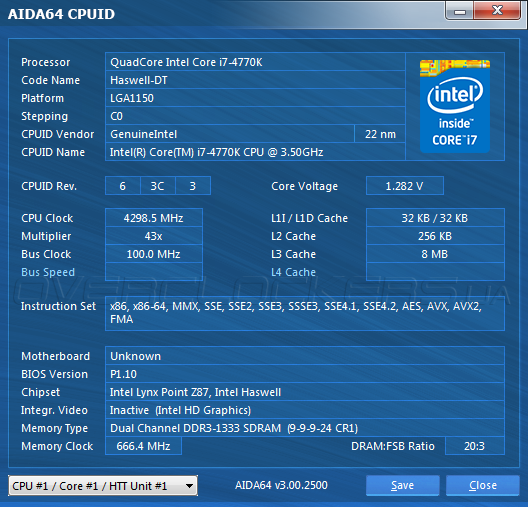

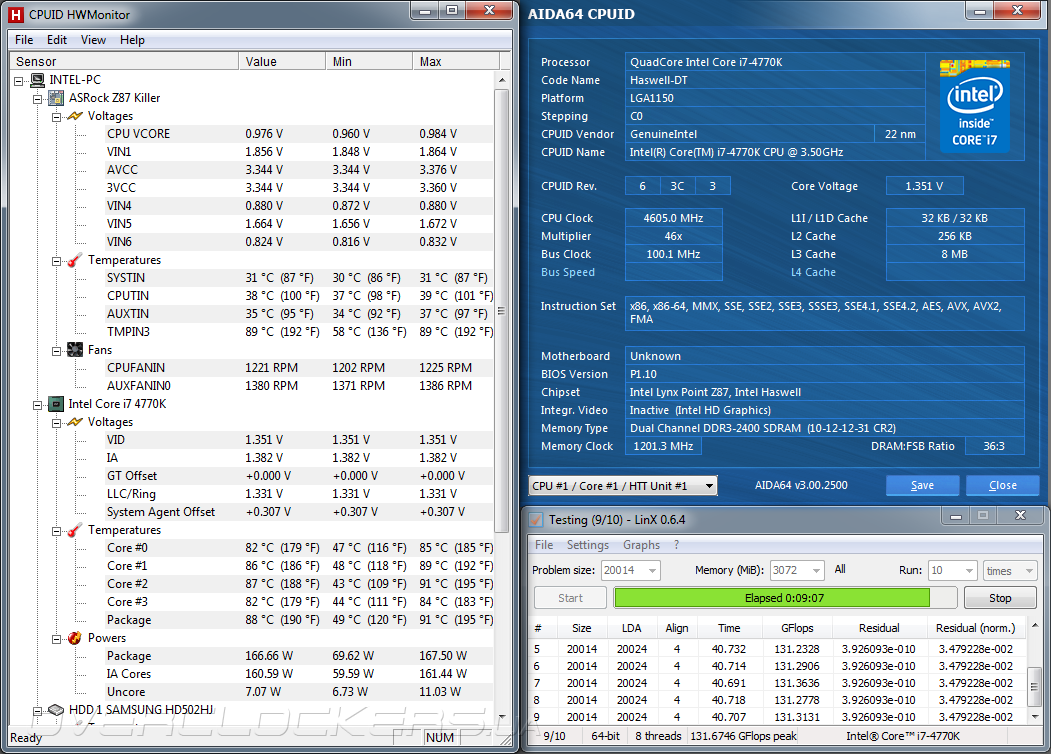

Также, мы проверили разгон нашего Core i7-4770K на ASRock Fatal1ty Z87 Killer. Эксперимент не преподнес сюрпризов, процессор совершенно стабильно функционировал на частоте 4600 МГц с напряжением 1,35 В, демонстрируя приемлемые температуры при охлаждении мощным воздушным кулером Thermalright Silver Arrow. Модули ОЗУ работали в режиме 2400 МГц с задержками 10-12-12-31 в полном соответствии с профилем Х.М.Р., а Uncore-часть центрального процессора функционировала на частоте 4300 МГц при напряжении 1,25 В.
Таким образом, опасения по поводу недостаточного запаса прочности VRM героини сегодняшнего обзора не подтвердились, напряжение VCCIN в нагрузке не проседало, а радиатор на силовых элементах с честью выдержал все испытания.
Тестовый стенд
Для оценки производительности и разгонного потенциала ASRock Fatal1ty Z87 Killer был использован следующий набор аппаратного обеспечения:
- процессор: Intel Core i7-4770K(3,5 ГГц, 8 Мбайт кэш L3);
- кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
- термопаста: Noctua NT-H1;
- оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
- видеокарта: ASUS GTX670-DCMOC-2GD5 (NVIDIA GeForce GTX 670);
- накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
- драйвер видеокарты: GeForce 327.23 от 19.09.2013.
- ASRock Fatal1ty Z87 Killer (UEFI Setup 1.10 от 11.11.2013);
- ASUS Maximus VI Formula (UEFI Setup 1002 от 30.10.2013);
- ASUS Maximus VI Extreme (UEFI Setup 0804 от 19.08.2013;
- MSI Z87 XPower (UEFI Setup V1.1 от 08.08.2013).
- AIDA64 3.00.2500 (Cache & Memory benchmark);
- Futuremark PCMark 8 (v1.1.111);
- Futuremark 3DMark (v1.0);
- Batman: Arkham City;
- F1 2012;
- Hitman: Absolution;
- Metro: Last Light.
Результаты тестирования

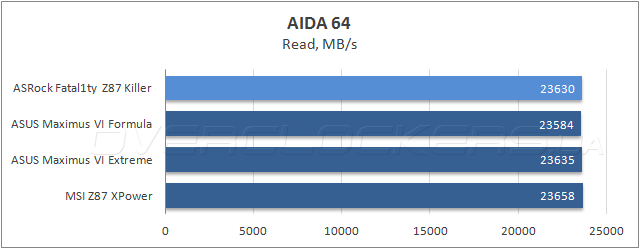

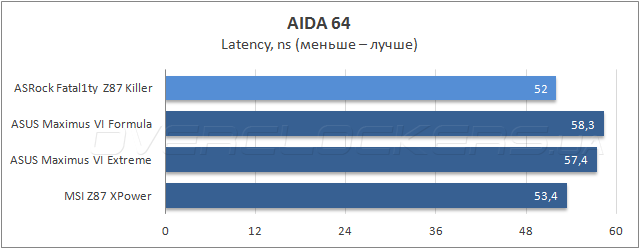

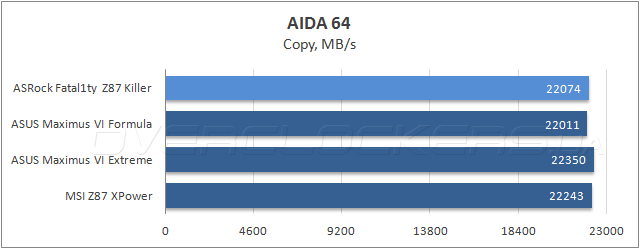

Результаты измерения низкоуровневого быстродействия подсистемы ОЗУ новинки хороши, особенно впечатлил низкий уровень задержек при доступе к данным в оперативной памяти.

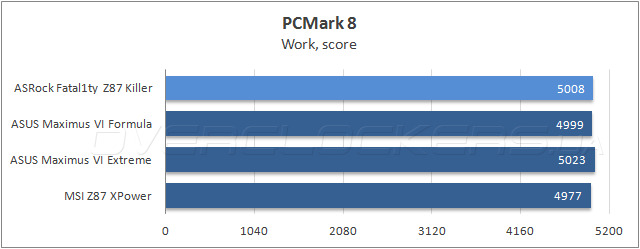

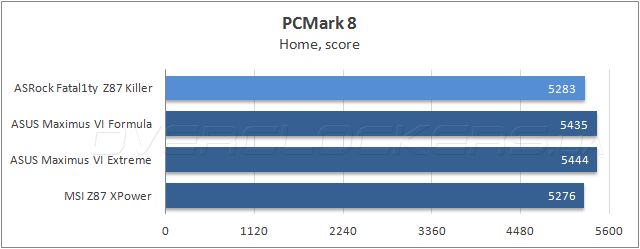

В полусинтетическом тестовом приложении Futuremark PCMark 8, которое отражает производительность при выполнении типичных прикладных задач, Fatal1ty Z87 Killer показала результаты наравне с MSI Z87 XPower. Вместе они немного уступили системным платам ASUS в подтестах Home и Creative, но отставание так невелико, что вряд ли будет заметно в повседневной работе.

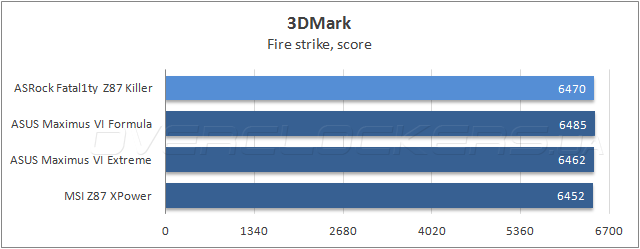

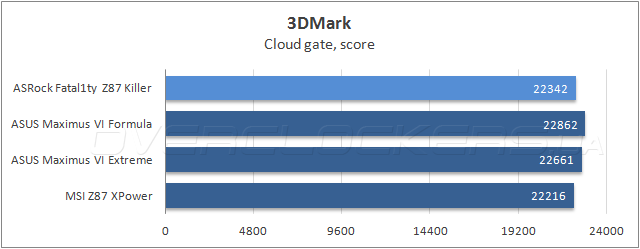

В тестовом сценарии Cloud gate из состава игрового бенчмарка 3DMark общий балл героини сегодняшнего обзора в точности соответствует достижениям «материнки» MSI, с которой Fatal1ty Z87 Killer разделила третье место. Зато, в более сложном Fire strike все четыре участницы показали идентичные результаты. Похоже, «сырая» прошивка системной платы ASRock не позволяет её показать максимальные результаты в процессорозависимых тестах.

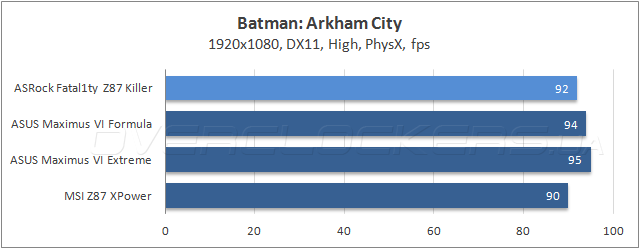

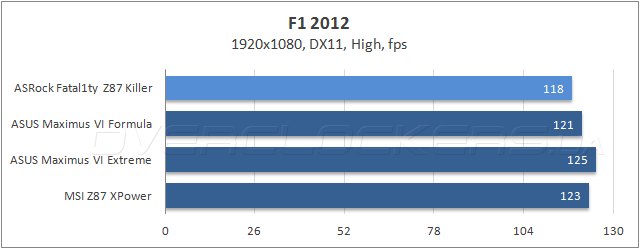

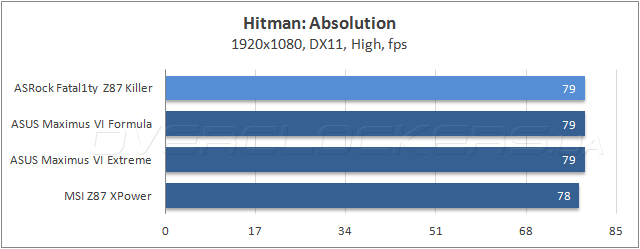

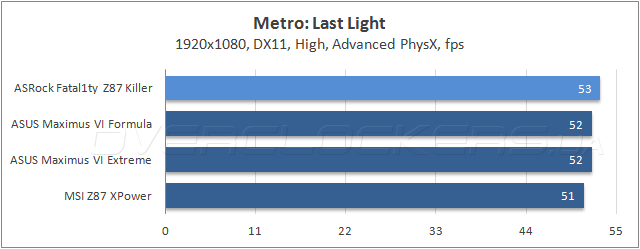

Тестирование в современных 3D-играх показало, что чем выше нагрузка на центральный процессор — тем заметнее отставание новинки от лидеров. Конечно, речь идет о минимальной разнице в fps, не способной навредить комфортности игрового процесса, но программистам ASRoсk не мешало бы заняться оптимизацией управляющего микрокода.
Энергопотребление

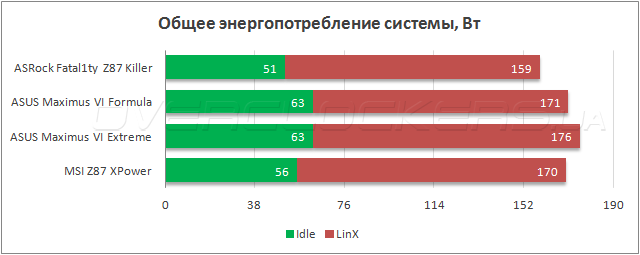

Для оценки уровня энергоэффективности тестовых стендов использовался прибор Basetech Cost Control 3000, который помог нам измерить максимальное энергопотребление при нагрузке в программе LinX, а также среднее потребление электроэнергии во время простоя.
По части экономного расходования электроэнергии ASRock Fatal1ty Z87 Killer уверенно опередила соперниц. Скорее всего, секрет энергоэффективности кроется в простоте конструкции и минимальном использовании дополнительных контроллеров, которые могут вносить свой вклад в «аппетиты» материнских плат.
Выводы
С выпуском Fatal1ty Z87 Killer компания ASRock пополнила свою линейку материнских плат очередной удачной моделью. В итоге, покупатели получили качественный продукт, обладающий всеми необходимыми возможностями для построения мощного игрового системного блока. Геймеры останутся довольными продвинутой сетевой подсистемой на базе контроллера Killer E2200 и качественной реализацией встроенного звукового адаптера, а нам больше всего понравился незатейливый дизайн новинки, не перегруженный избыточной функциональностью, а также простое и логичное меню настройки. Правда, в текущей версии прошивки материнская плата показала не лучший уровень быстродействия, но мы уверены, что ближайшее обновления UEFI решит данную проблему. Отметим также достаточной запас прочности ASRock Fatal1ty Z87 Killer, благодаря которому героиня сегодняшнего обзора показала неплохие результаты разгона, «выжав все соки» из нашего не слишком удачного Intel Core i7-4770K. Что касается розничной стоимости, то ASRock Fatal1ty Z87 Killer нельзя назвать бюджетной моделью, в украинских интернет-магазинах за новинку просят около 160 долларов США. С учетом возможностей расширения стоимость не выглядит завышенной, хотя, в данном ценовом диапазоне предлагаются очень достойные соперники, но нет никаких сомнений, что Fatal1ty Z87 Killer обязательно найдет своего счастливого покупателя!
