Возможности UEFI
Обновление прошивки я проводил посредством Instant Flash — интегрированного в состав UEFI механизма.
Ez Mode преобразился, оставив идею оформления прежней. Добавили график температурной кривой CPU и кнопку по деактивации подсветки.
Имеется девять (!) независимых каналов для работы с охладителями, два из которых привязаны к вентиляторам из структуры VRM.
Избранные пункты меню можно собрать в My Favorites для ускоренного к ним доступа, что пригодится в ходе экспериментов с ПК.
Меню для экспериментов с производительностью содержит пару упрощённых механизмов для наладки. Есть удобная группировка по разделам, предусмотрено десять профилей под хранение настроек в среде прошивки и механизм для тех же целей с привлечением сторонних носителей.
Для указания частоты ядер есть три различных сценария. Обширное число механизмов предусмотрено у BCLK. Диапазон критической температуры ЦП варьируется от 62 до 115 градусов. Пределы мощности меняются для CPU и iGPU.
Огромное число переменных заготовлено для наладки ОЗУ. Отличный обозреватель штатных возможностей.
В рубрике по работе с напряжением отмечу наличие двух способов указания напряжения CPU и iGPU, для каждого случая набор LLC будет разный, но всегда профилей не больше пяти.
Диапазоны и шаг изменения ключевых напряжений достаточны для смелых экспериментов даже в обычном режиме Voltage Mode — Stable.
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| BCLK Frequency (МГц) | 90–1000 | 0,05...0,0625 |
| CPU Ratio (Multiplier) | 8–120 | 1 |
| CPU Core/Cache Fixed Voltage (В) | 0,8–2,2 | 0,005 |
| CPU Core/Cache Offset Voltage (мВ) | –100…+300 | 5 |
| CPU Core/Cache Load-Line Calibration | Auto/Level 1…5 | 1 |
| CPU Cache Ratio (Multiplier) | 8–85 | 1 |
| DRAM Frequency (МГц) | 800–6300 800–8400 |
100 133 |
| DRAM Voltage (B) | 1,002–2,298 | 0,006 |
| VCCSA Fixed Voltage (В) | 0,95–1,8 | 0,005 |
| VCCIO Voltage (В) | 0,85–1,5 | 0,01 |
| PCH Voltage (В) | 0,95–1,35 | 0,01 |
| GT Frequency (МГц) | 50–3000 | 50 |
| CPU GT Fixed Voltage (В) | 0,8–2,0 | 0,005 |
| CPU GT Offset Voltage (мВ) | –100…+300 | 5 |
| CPU GT Load-Line Calibration | Auto/Level 1…5 | 1 |
Вспомогательные рубрики для прочей обвязки также глубоко проработаны, в частности, тут есть возможность активации отображения температуры ЦП на индикаторе кодов POST.
Среди фирменных инструментов выделить можно инструмент по базовой отладке подсветки. Конечно, здесь возможности не такие глубокие, как в фирменном ПО, но оценить интенсивность свечения и применить кое-какие сценарии для оценки хотя бы работоспособности компонентов в ходе сборки системы эта реализация вполне поможет.

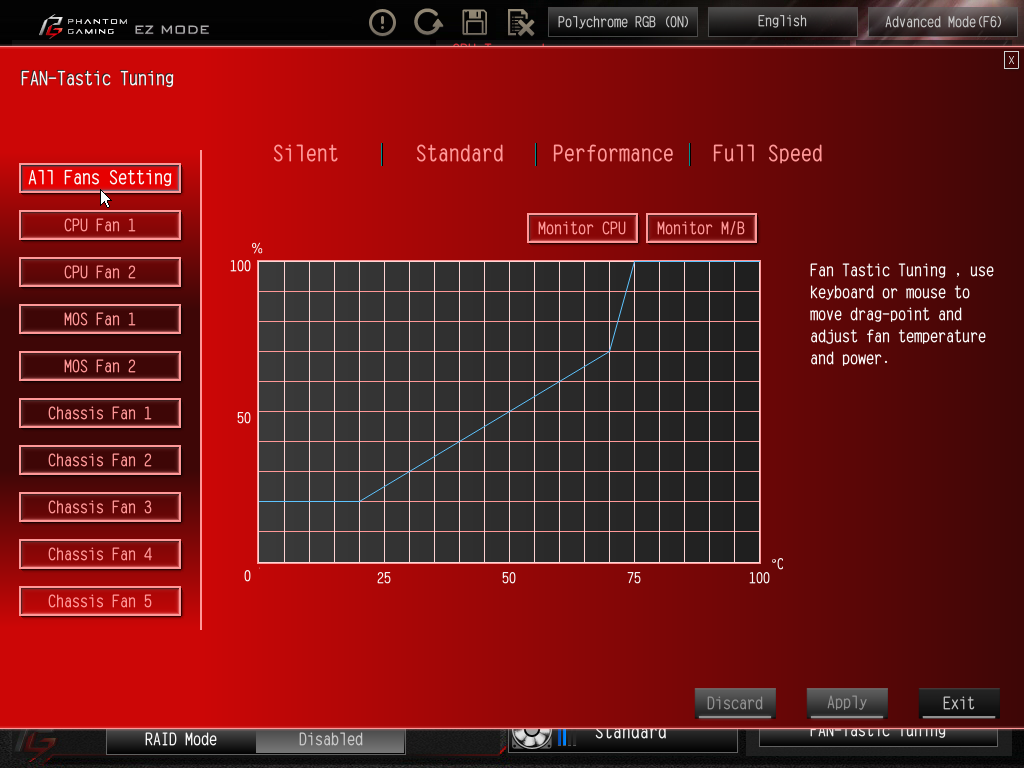

Отслеживаемых платой температурных отметок всего четыре, две соответствуют участку преобразователя напряжений. Однако в алгоритмы по замедлению вентиляторов включить можно только цифры от CPU и M/B. Главный процессорный канал для смены частоты вращения форсирует метод ШИМ, остальные системные каналы, равно как и второй процессорный, могут привлекать и способ смены действующего напряжения. У двух охладителей с именованием MOS выбор исключён ввиду готовых установленных моделей. Везде есть набор профилей, равно как и возможность оформления собственного сценария работы, включая и оба канала MOS. Мастер Fan Tuning проводит калибровку подключённых устройств с целью поиска минимального рабочего порога устройств. Более гибкие возможности заложены в фирменное ПО для Windows. Выделю также большое число системных напряжений, контролируемых в реальном времени.
Fast Boot изначально деактивирован, а CSM — активен. Но даже с такими настройками нет жалоб на скорость опроса оборудования. За всё время лишь единожды пришлось беспокоиться о проведении обнуления CMOS, даже при переразгоне ОЗУ устройство способно корректно загрузиться с базовыми пунктами меню UEFI, без сброса текущих установок и потом без хлопот можно проводить дальнейшие правки.
Комплектное ПО
Традиционным центром для загрузки фирменного ПО выступает App Shop. Наполнение свойственно игровым материнским платам, относительно топовых моделей, вроде ASRock X570 Phantom Gaming X, можно выделить отсутствие Fatal1ty Mouse Port.
| Программное обеспечение | |
|---|---|
| Фирменное | APP Shop (AppCharger, Key Master, Phantom Gaming Tuning, Polychrome RGB, Restart to UEFI) |
| Звуковое | Nahimic |
| Сетевое | Phantom Gaming 2.5G LAN Utility, XFast LAN |
Помимо утилит, инсталляция которых проходит поштучно, здесь также доступна страница с обновлениями драйверов и сборок UEFI, где уже предусмотрен мастер по пакетной загрузке и установке выбранных единиц.
Центровой продукт — Phantom Gaming Tuning, известный своим простым интерфейсом, но вместивший немало полезного. Operation Mode прямо воздействует на схемы Электропитания Windows. Для Performance Mode есть возможность форсирования фирменных разгонных профилей, всё тех же, что находятся в UEFI.
В рубрике OC Tweaker имеется набор переменных: основные множители, напряжения и немалое количество второстепенных параметров. Их можно менять, получая моментальный отклик, что заметно упрощает операции по оверклокингу. В последствии, при желании, необходимо будет перенести изменения в UEFI своими силами, поскольку настройки здесь работают лишь при загрузке системы (и утилиты, её автозагрузка предусмотрена единственным пунктом в настройках комплекса). Всё это относится и к наладке схем охлаждения, работа с оболочкой выгодно отличается мастером калибровки, в результате работы которого появляется «паспорт» каждого устройства. Как и с ключевыми переменными, манипуляции с охладителями происходят «на лету», нет никаких ограничений по установке минимальных порогов вращения крыльчаток. Я проводил эксперименты с обоими предустановленными вентиляторами из состава комплекса охлаждения VRM. Субъективно, про первый (MOS 1) можно сказать следующее: до 2000 об/мин его буквально не слышно, в районе 3000 об/мин шум будет минимальным, а после рубежа 3500 об/мин начнёт давать о себе знать, выделяясь на фоне других СО, которые в простое ПК были едва заметны. У MOS 2 крыльчатки поменьше, соответствующие цифры равны 3000, 4000 и 5500 об/мин. Эффективность работы проверим позже, но уже видно, что пуск обоих запланирован с отметки в 40 °C, а графики функций абсолютно одинаковы.

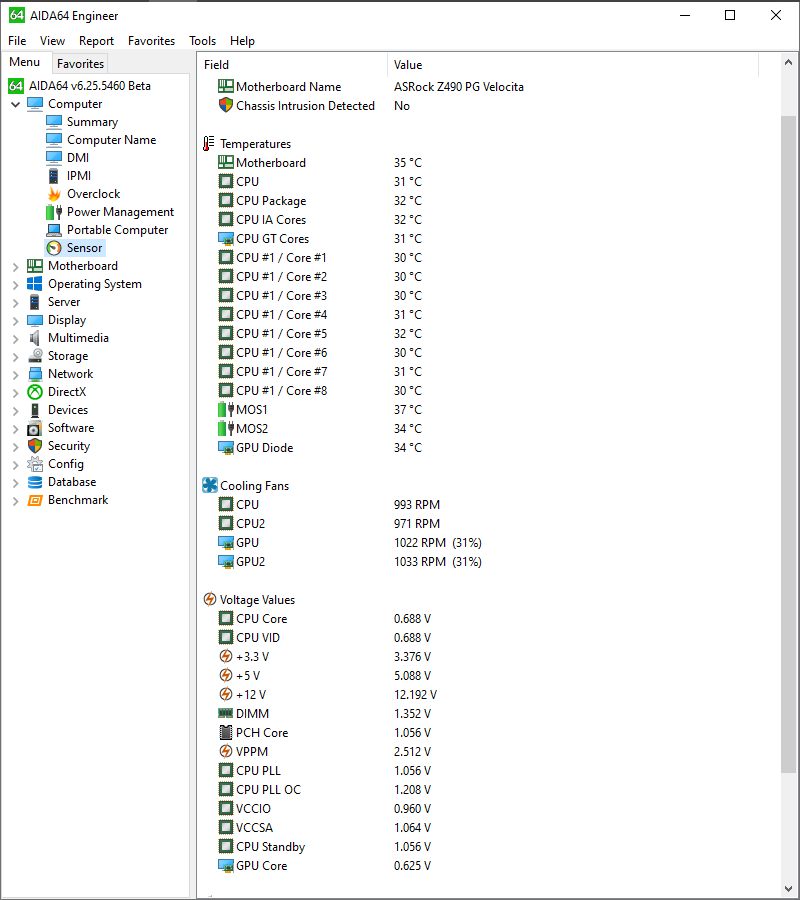

Как мы уже ни единожды подчёркивали, имеется огромное число переменных для наблюдения. Несмотря на наличие четырёх температурных отметок, доступных плате, лишь два вида могут быть применены в качестве основы для функционирования СО даже в среде Windows, что уступает конкурирующим на рынке продуктам.

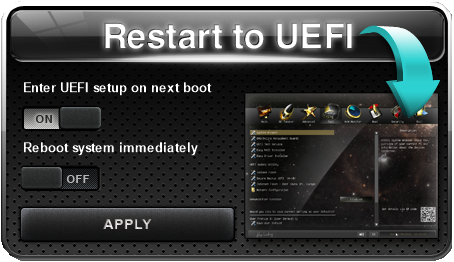

Restart to UEFI является ещё одним полезным инструментом, который сможет пригодиться для экспериментов с настройками, он функционировал без проблем.
Фирменная среда для управления подсветкой носит имя Polychrome Sync. Как следует из названия, допускается синхронизация светового оборудования единым сценарием, равно как и индивидуальная подстройка разных узлов. Поддержка стороннего оборудования выглядит заметно скромнее, чем системной платы и её отдельных участков. На примере модулей ОЗУ видим выбор лишь одного из восьми вариантов работы (не считая вариант с деактивацией светодиодов), а в режиме синхронной работы пятнадцать доступных ранее сценариев сменятся на семь (остальные деактивируются). Отлаживая компоненты на плате поштучно, будет доступно шесть узлов, штатные возможности устройства разбиты, как мы помним, на два участка — IO Cover и PCH Heatsink. Знакомясь глубже с вариантами в режиме синхронной работы разных компонентов ПК, выделю усечение части настроек относительно тех, что были бы доступны при наладке схемы без них. Компания ASRock включилась в «гонку светодиодов», пожалуй, одной из последних, и пусть сложа руки инженеры не сидят, откровенно говоря, на сегодня предложенное решение заметно уступает конкурирующим программным комплексам.
Возможности Key Master ничуть не изменились со времён обзора ASRock Fatal1ty X370 Gaming K4.
Как аппаратная, так и в последствии программная реализация поддержки ALC1220 фактически не отличается от того, что мы видели при обзоре ASRock Z390 Phantom Gaming 7. Рад констатировать, базовая подача материала осталась на том же, отличном уровне.
Изменилось бонусное ПО, теперь это комплекс Nahimic, знакомый нам по многочисленным обзорам игровых плат от MSI, его содержание — идентично. Имеются профили в рубриках Аудио и Микрофон, модифицирующие соответствующие аспекты в системе, всё так же есть и инструмент Sound Tracker.
Формальным бонусом для сетевого адаптера от Realtek является утилита, созданная материнской компанией. Интерфейс предельно прост, управлять приоритетом доступа к Сети среди утилит можно меняя профильную направленность ПК, либо создавая правила для любого приложения на своё усмотрение, вплоть до полной блокировки его сетевой активности.
Однако традиционный сетевой бонус в лице XFast LAN поддерживает оба адаптера и предлагает куда большие профессиональные возможности в том же вопросе, получаемые от постоянно сопровождаемого базового продукта в лице cFosSpeed. Быть может, для части аудитории он пугающе насыщенный, поэтому именно для них предусмотрен первый, прежде рассмотренный вариант.
Идентификацию моделей сетевых адаптеров помогут прояснить скриншоты, приведённые ниже.
