Новинка базируется на системной логике AMD A88X и обеспечивает как поддержку будущих APU в исполнении Socket FM2+, так нынешних процессоров AMD для Socket FM2. Мы надеемся, что будет и обратная совместимость, то есть Kaveri смогут функционировать на системных платах Socket FM2 после обновления UEFI. Что касается спецификаций героини сегодняшнего обзора, то они имеют следующий вид:
| Модель | ASUS A88X-Pro |
| Чипсет | AMD A88X (Bolton D4) |
| Процессорный разъем | Socket FM2+ |
| Процессоры | AMD Series A10, A8, A6, A4, Athlon |
| Память | 4 DIMM DDR3 SDRAM 1333/1600/1866/2133*/2200*/2250*/2400*, (*— OC), 64 Гбайт максимум |
| Слоты PCI-E | 2 x PCI Express 2.0/3.0 x16 (x16+x0, x8+x8), 1 x PCI Express 2.0 x16@x4, 2 x PCI Express 2.0 x1 |
| Слоты PCI | 2 |
| Встроенное видеоядро (в процессор) | Radeon HD 7000/8000 Series |
| Видеоразъемы | D-Sub, DisplayPort, DVI-D, HDMI |
| Количество подключаемых вентиляторов | 5x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 4 х 3.0 (2 разъема на задней панели, AMD A88X) 2 x 3.0 (2 разъема на задней панели, ASM1042) 10 x 2.0 (2 разъема на задней панели, AMD A88X) |
| Serial ATA | 6 x SATA 6 Гбит/с (A88X) 2 x eSATA 6 Гбит/с (A88X) |
| RAID | 0, 1, 5, 10, JBOD (A88X) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA) |
| S/PDIF | Оптический |
| Сетевые возможности | Realtek RTL8111GR (Gigabit Ethernet) |
| FireWire | – |
| LPT | – |
| COM | 1 (внутренний) |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | DirectKey, MemOK!, USB BIOS Flashback, поддержка AMD 3-Way CrossFireX |
Технические характеристики ASUS A88X-Pro выглядят достаточно консервативно, а её возможности расширения практически не отличаются от системной платы ASUS F2A85-V Pro — старшего продукта для гибридных процессоров AMD Socket FM2.
Комплект поставки
Системная плата ASUS A88X-Pro поставляется в картонной коробке стандартных размеров. В её оформлении использована абстракция, характерная для новых моделей вендора.
На обратную сторону упаковки нанесено схематическое изображение и краткая спецификация системной платы, а также приведена информация о её ключевых особенностях. Например, технология 4-Way Optimization служит для оптимизации производительности, энергопотребления и управления охлаждением в зависимости от выполняемых задач, а GPU Boost позволяет получить прирост быстродействия при использовании встроенного графического ядра. Другие особенности, такие как UEFI Setup с графическим режимом EZ Mode, или ускорение работы внешних накопителей за счет включения протокола UASP (USB Attached SCSI Protocol), знакомы нам по предыдущим обзорам продукции ASUS.
Перечень дополнительных принадлежностей ASUS A88X-Pro состоит из:
- заглушки на заднюю панель I/O Shield;
- четырех интерфейсных кабелей SATA 6 Гбит/с;
- набора коннекторов Q-connectors;
- руководства пользователя;
- DVD-диска с драйверами и программным обеспечением.
Похоже, скромный набор аксессуаров стал нормой не только для бюджетных моделей, но и для продуктов среднего уровня. Тенденция, однако!
Дизайн

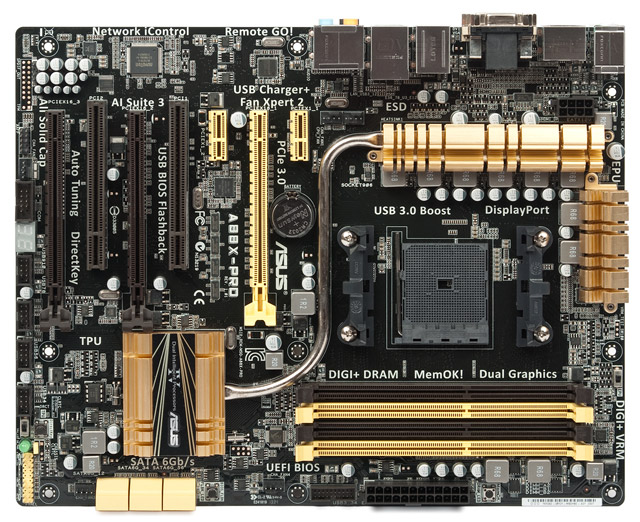

С точки зрения конструкции ASUS A88X-Pro является классической материнской платой формата АТХ, оптимальное расположение основных узлов понравится любителям самостоятельной сборки. Минимум свободного места и отсутствие не распаянных компонентов говорят нам о том, что данная модель является старшей в продуктовой линейке для процессоров AMD Socket FM2+.

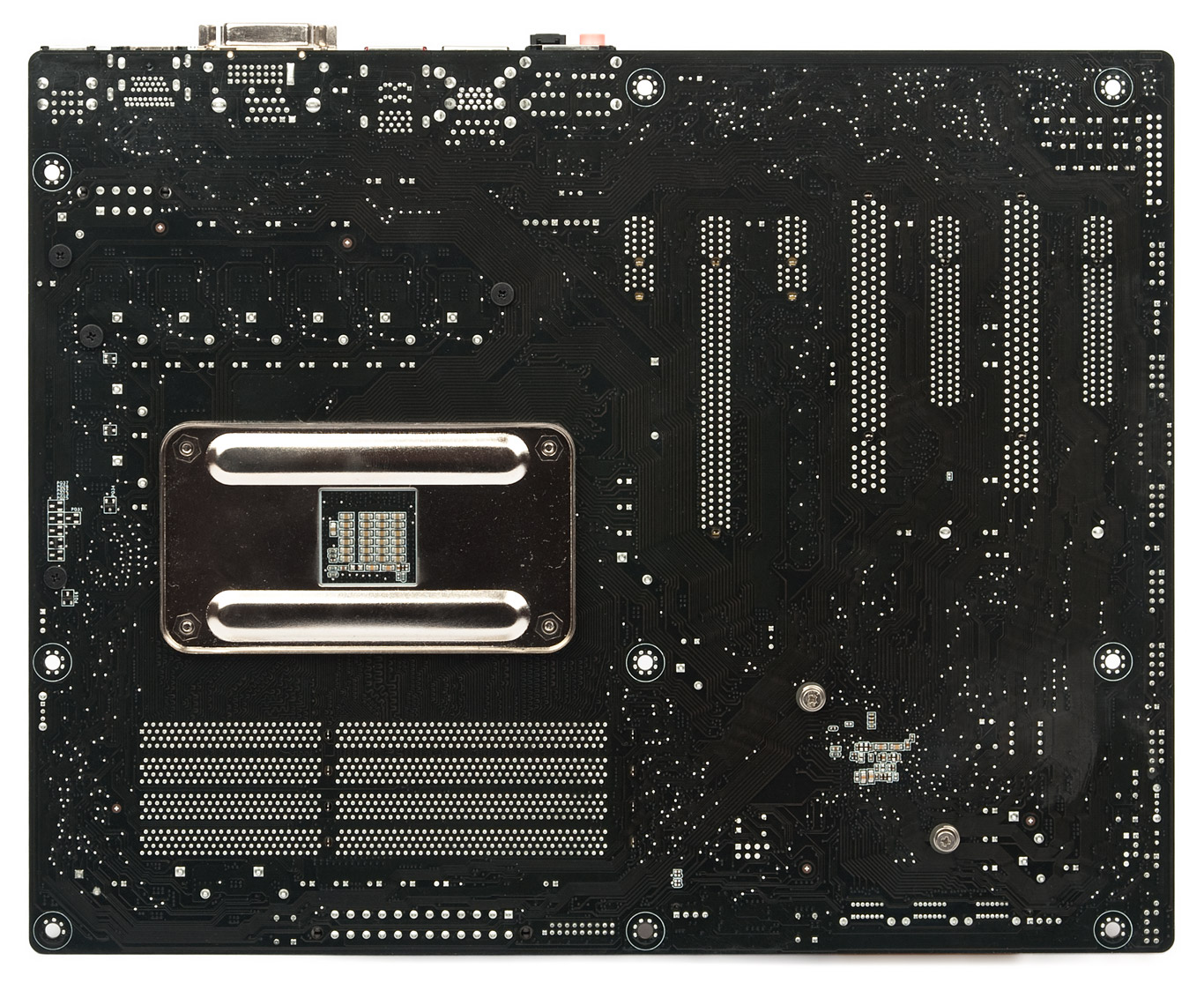

Элементная база с обратной стороны РСВ практически отсутствует, впрочем, подавляющее большинство кулеров использует штатную усилительную пластину, так что проблем с установкой систем охлаждения быть не должно.

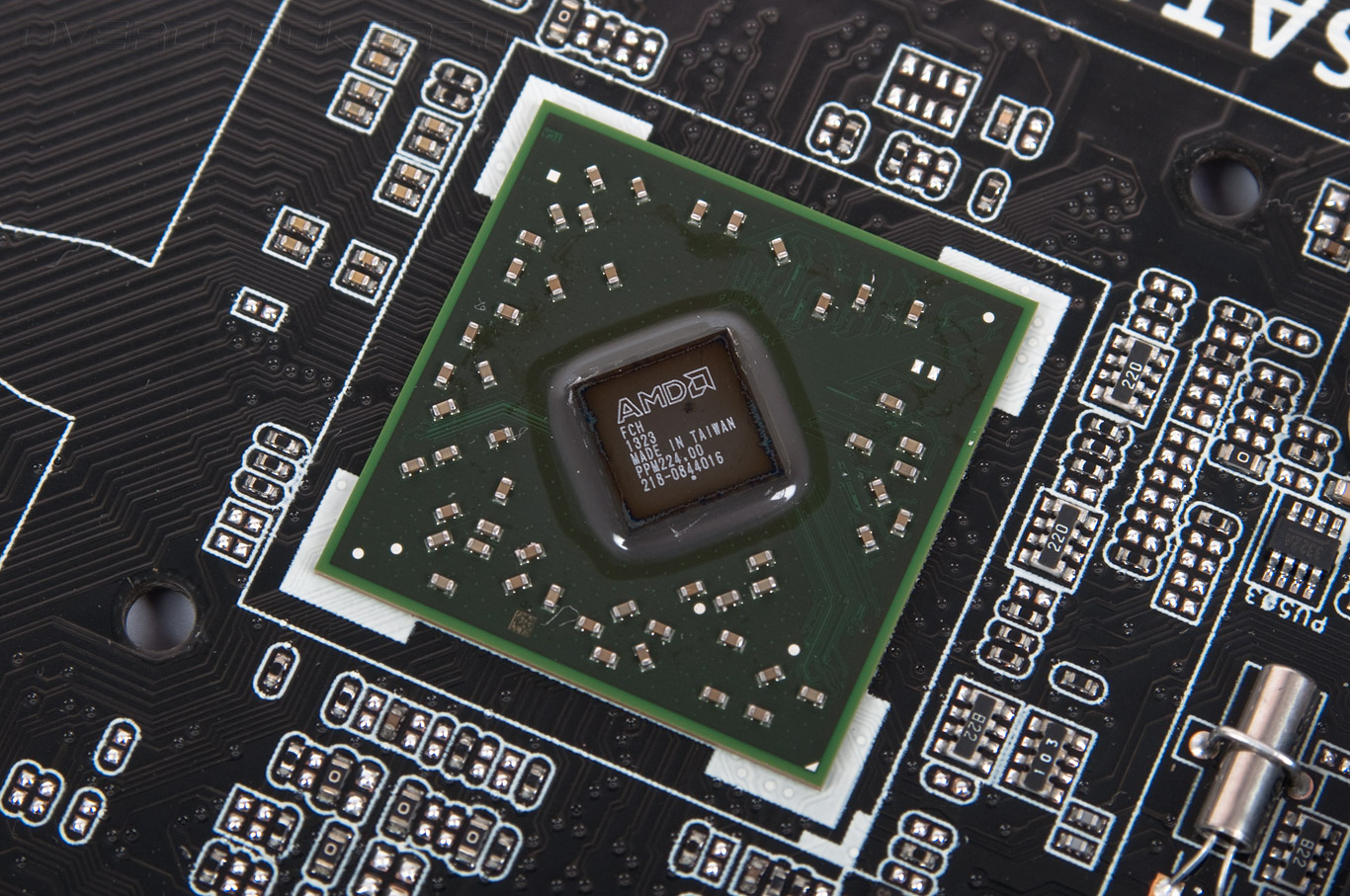

Материнская плата базируется на системной логике AMD A88X (Bolton D4), которая выполняет функции FСН (Fusion Communication Hub), то есть обеспечивает связь центрального процессора с контролерами и периферийными устройствами. Возможности расширения чипсета AMD A88X не отличаются от таковых для AMD A85X (Hudson D4), оба они поддерживают по восемь каналов SATA 6 Гбит/с с возможностью организации RAID 0, 1, 5 и 10, обеспечивают работу четырех портов USB 3.0 и 10 каналов USB 2.0, а также четырех линий PCI Express 2.0 и нескольких слотов PCI.
Системная плата располагает четырьмя слотами DIMM для установки модулей DDR3. В разгоне ОЗУ может работать на частоте 2400 МГц, а суммарный объем оперативной памяти достигает 64 ГБ. Новинка оснащена парой разъемов PCI Express 3.0 x16, способных работать в режиме «х8+х8», тогда как третий слот PCI Express x16@х4 подключен к чипсету. Такая конфигурация позволяет создавать на базе ASUS A88X-Pro системы AMD 3-Way CrossFireX.

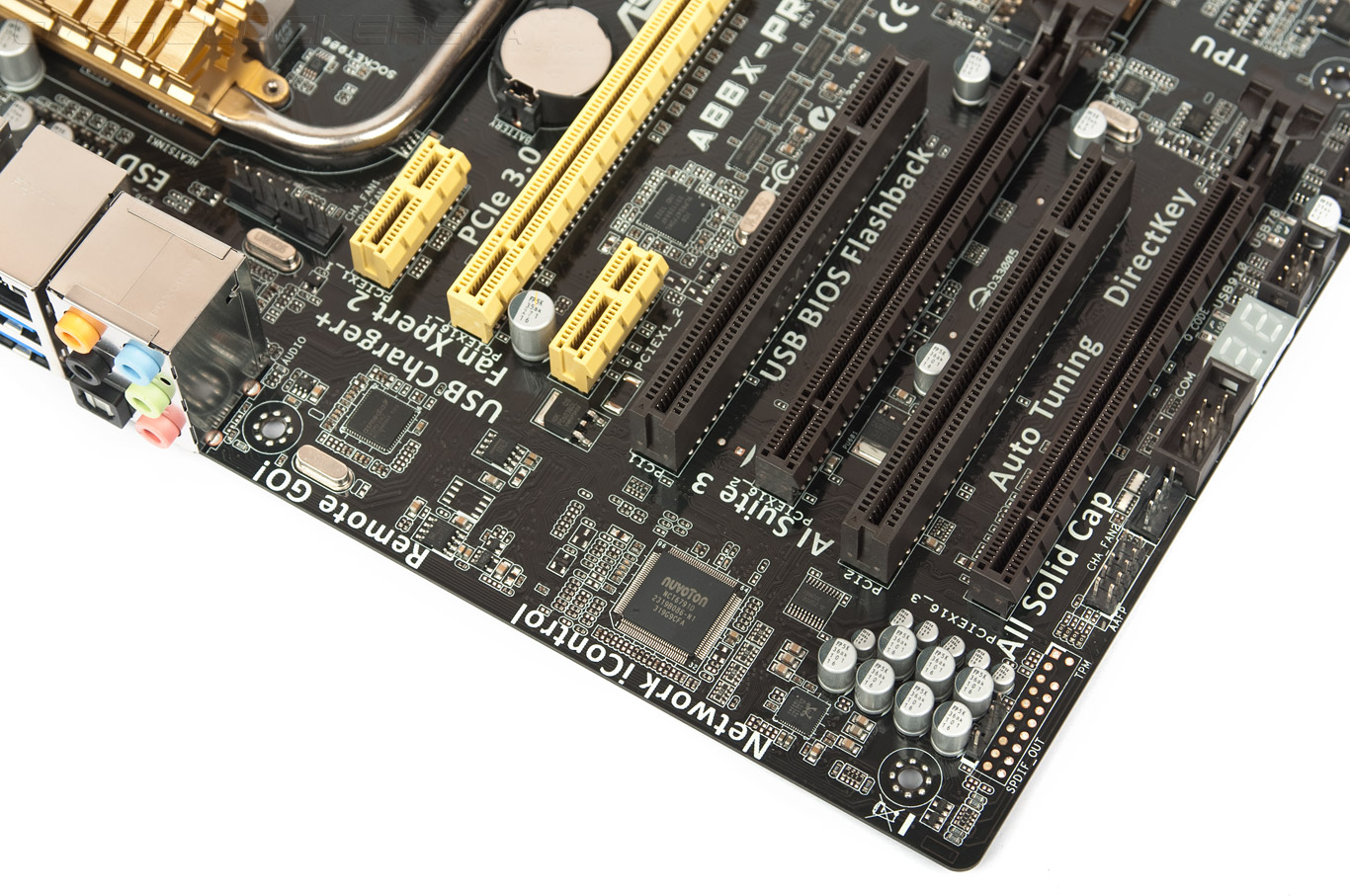

Для установки карт расширения предназначены два разъема PCI-E 2.0 x1 и пара слотов PCI. Работу дисковых устройств обеспечивают шесть чипсетных портов SATA 6 Гбит/с, а еще два внешних накопителя можно подключить к разъемам eSATA 6 Гбит/с на задней панели. Сетевая подсистема ASUS A88X-Pro базируется на контроллере Realtek RTL8111GR, а в основе интегрированного звукового адаптера лежит современный 7.1 HD-аудиокодек Realtek ALC1150.

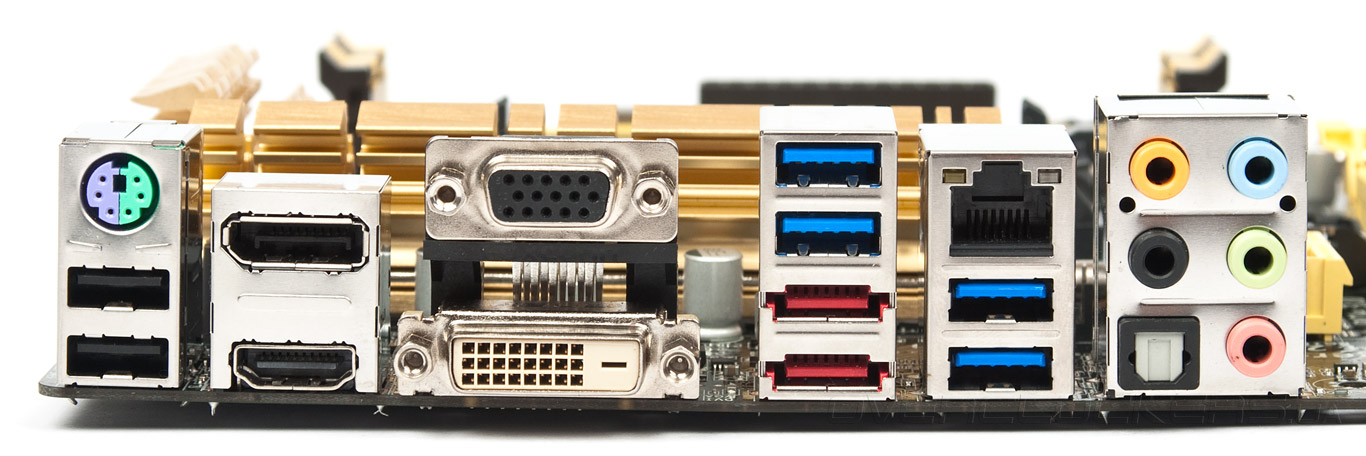

На задней панели системной платы расположены:
- комбинированный порт PS/2;
- два разъема USB 2.0;
- видеовыходы DisplayPort, HDMI, DVI-D и D-Sub;
- четыре порта USB 3.0;
- два интерфейса eSATA 6 Гбит/с;
- сетевая розетка RJ-45;
- пять аналоговых аудиовыходов;
- оптический порт S/PDIF.
Функциональность новинки находится на достаточном уровне, хотя, для модели 2013 года хотелось бы видеть поддержку беспроводных сетей. Зато, при работе встроенного видеоядра ASUS A88X-Pro позволяет подключать до трех мониторов одновременно, а цифровые видеовыходы HDMI и DisplayPort обеспечивают вывод изображения с разрешением до 4096х2160.

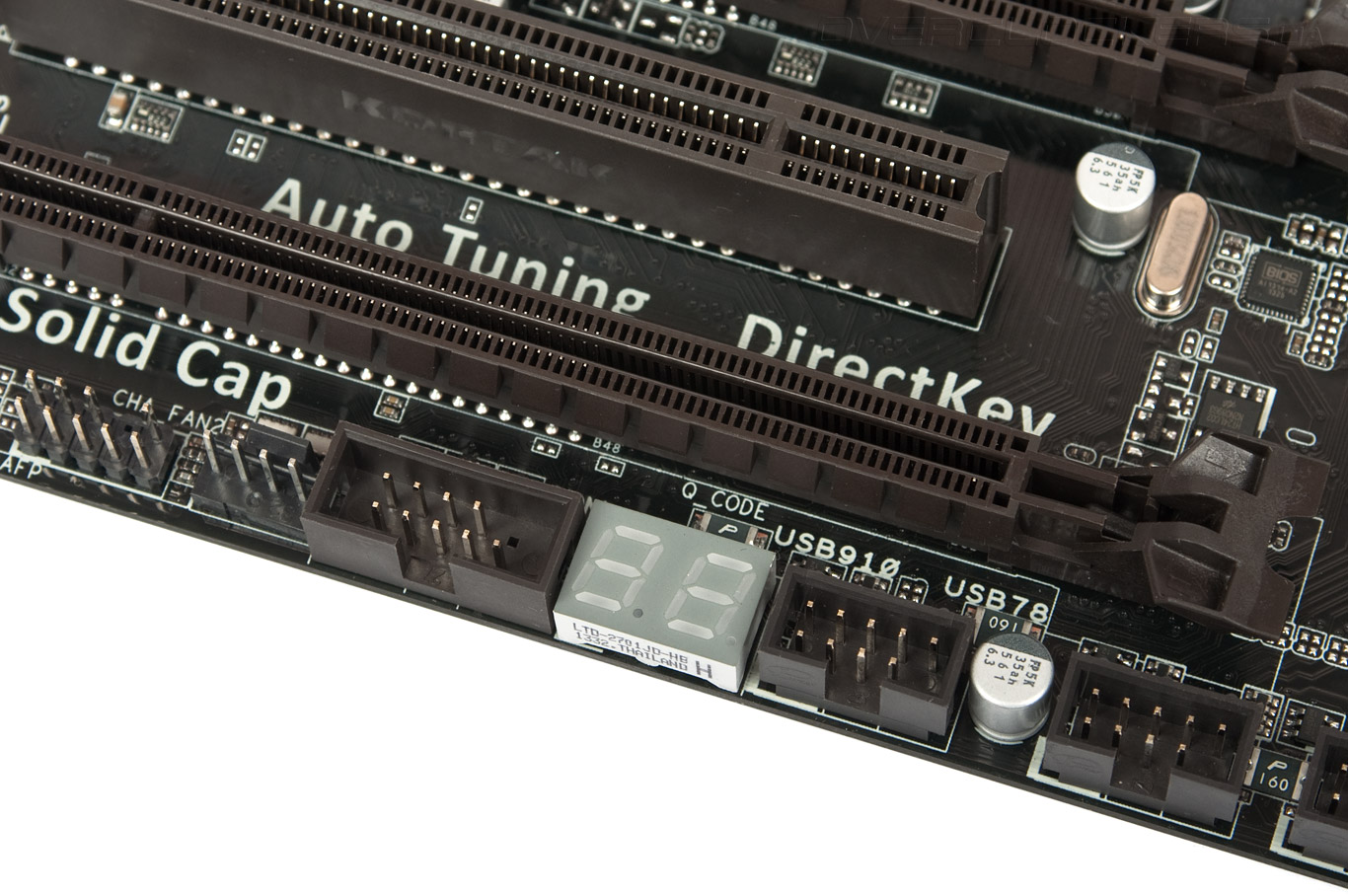

Героиня сегодняшнего обзора не относится к овреклокерским моделям, тем не менее, системная плата оснащена светодиодным индикатором кодов POST.

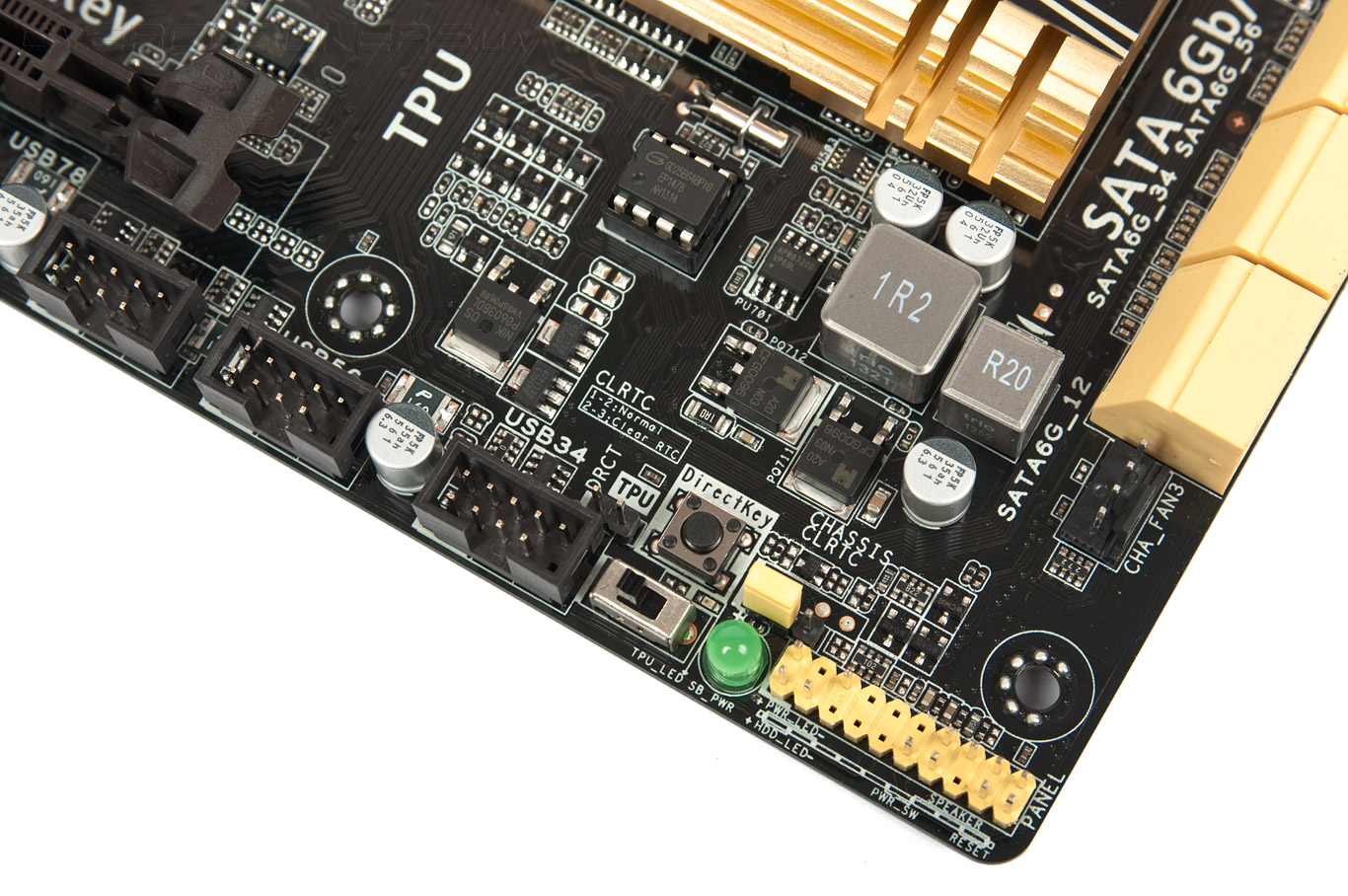

В левой части A88X-Pro находится кнопка DirectKey, которая служит для входа в меню при следующем старте системы, и микропереключатель TPU, включающий режим повышенного быстродействия.

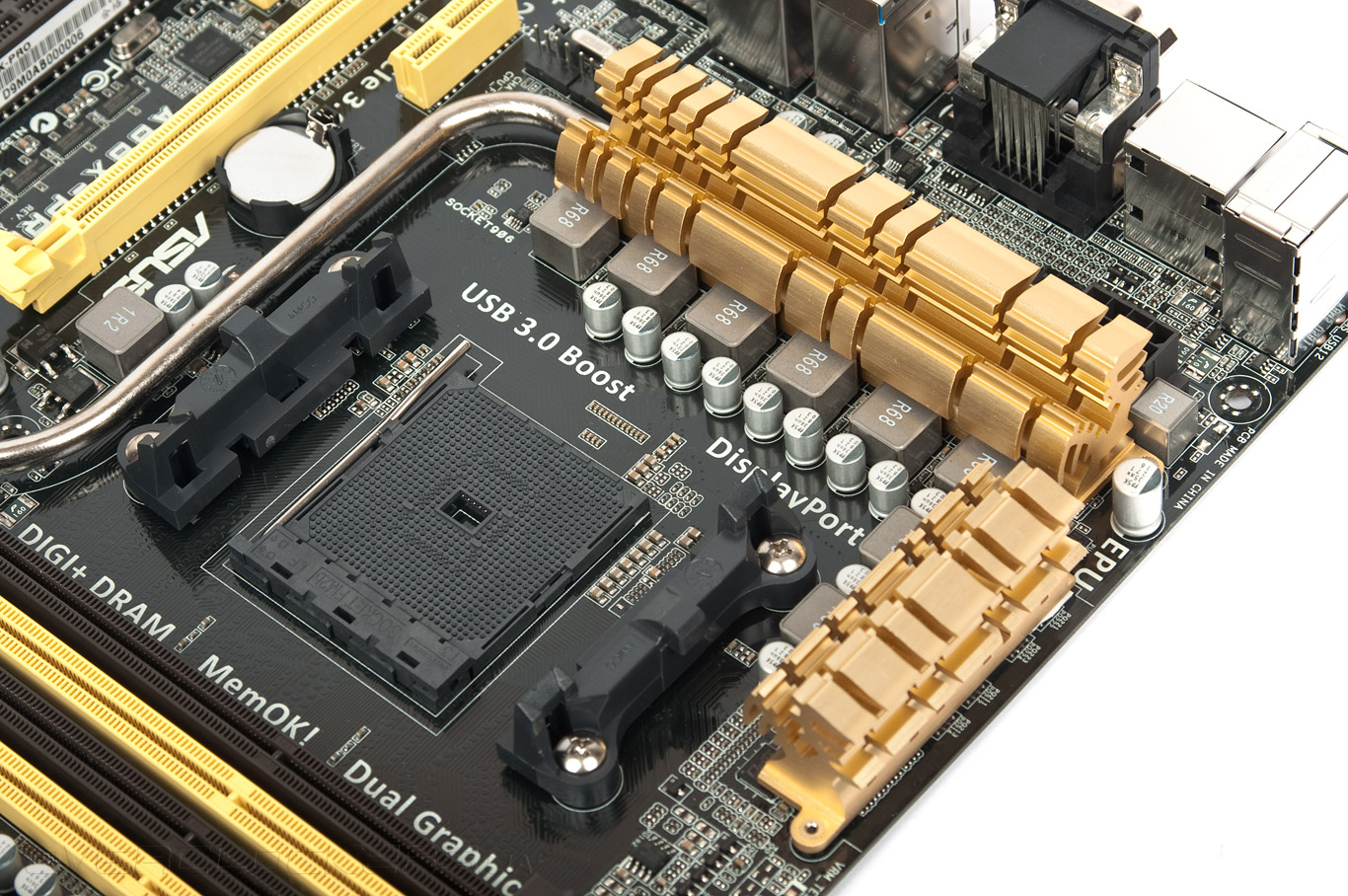

Материнская плата позволяет подключить пять вентиляторов с возможностью управления скоростью вращения посредством ШИМ. Силовая подсистема охлаждается парой радиаторов из легкого сплава.

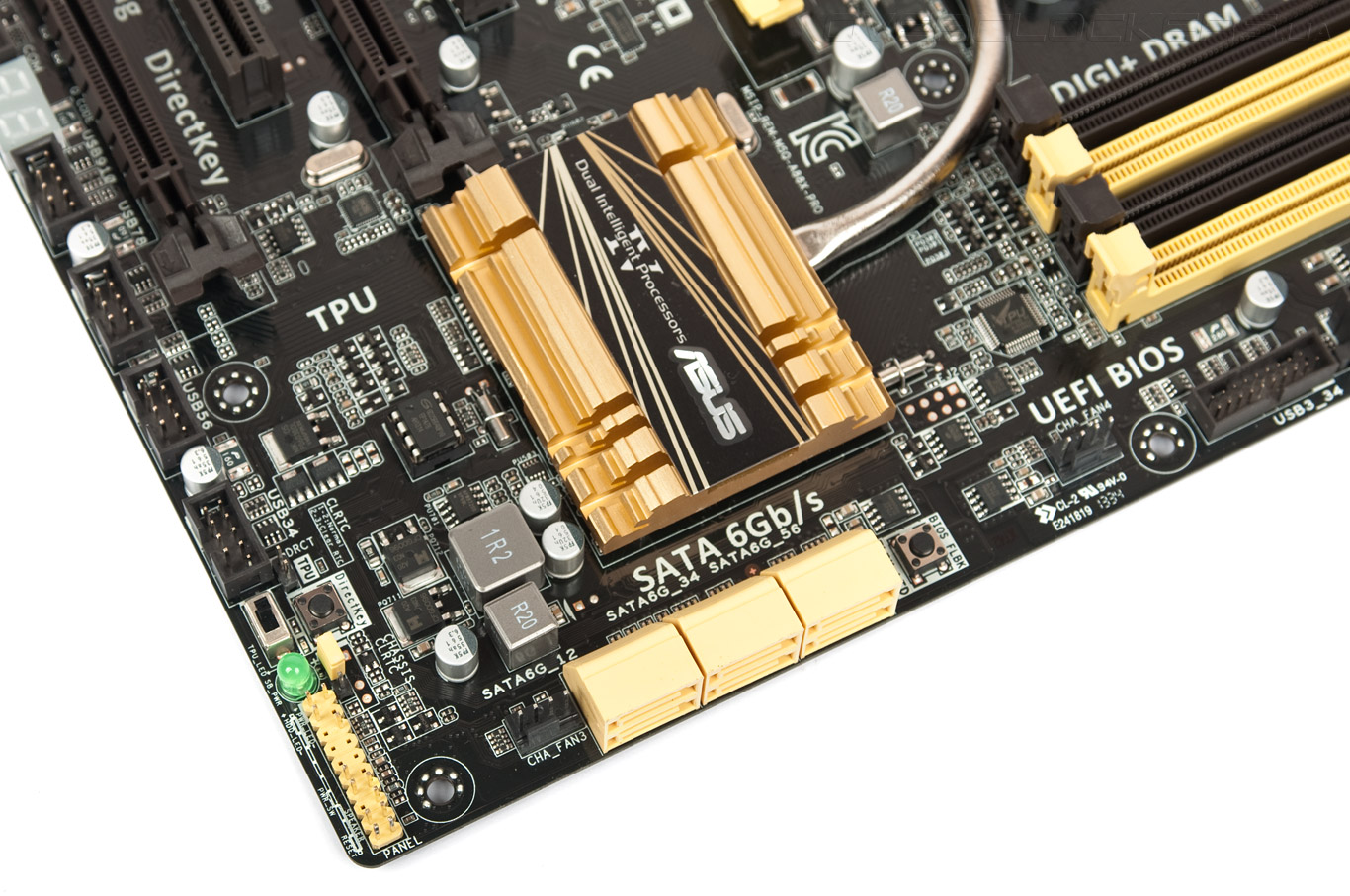

Тепло от микросхемы FCH отводится небольшим охладителем, температурный режим которого не вызывал опасений даже при интенсивной нагрузке.

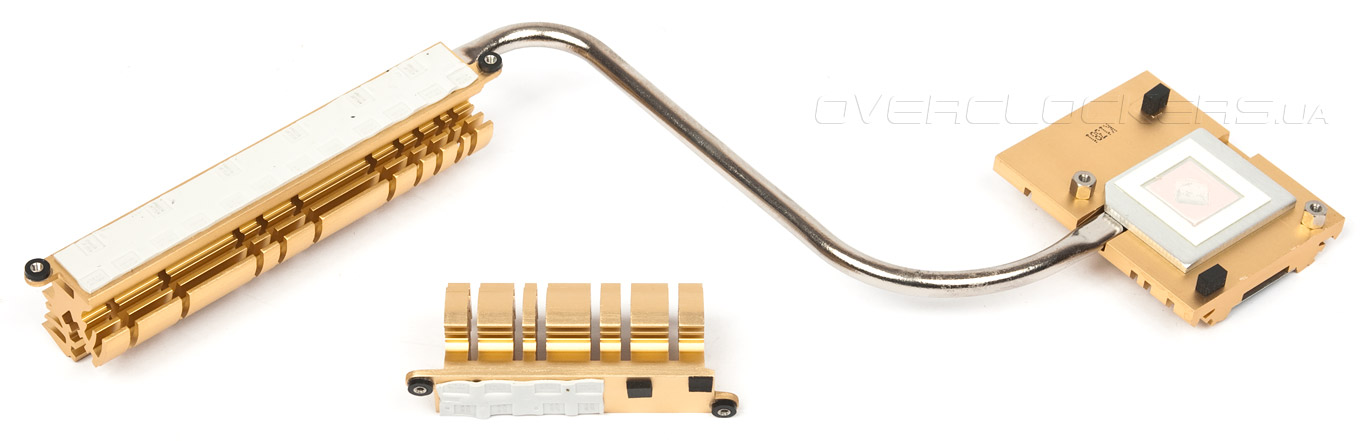

В конструкции системы охлаждения использована термосифонная трубка, равномерно распределяющая тепло между радиаторами, а для надежного прижима применено винтовое крепление.

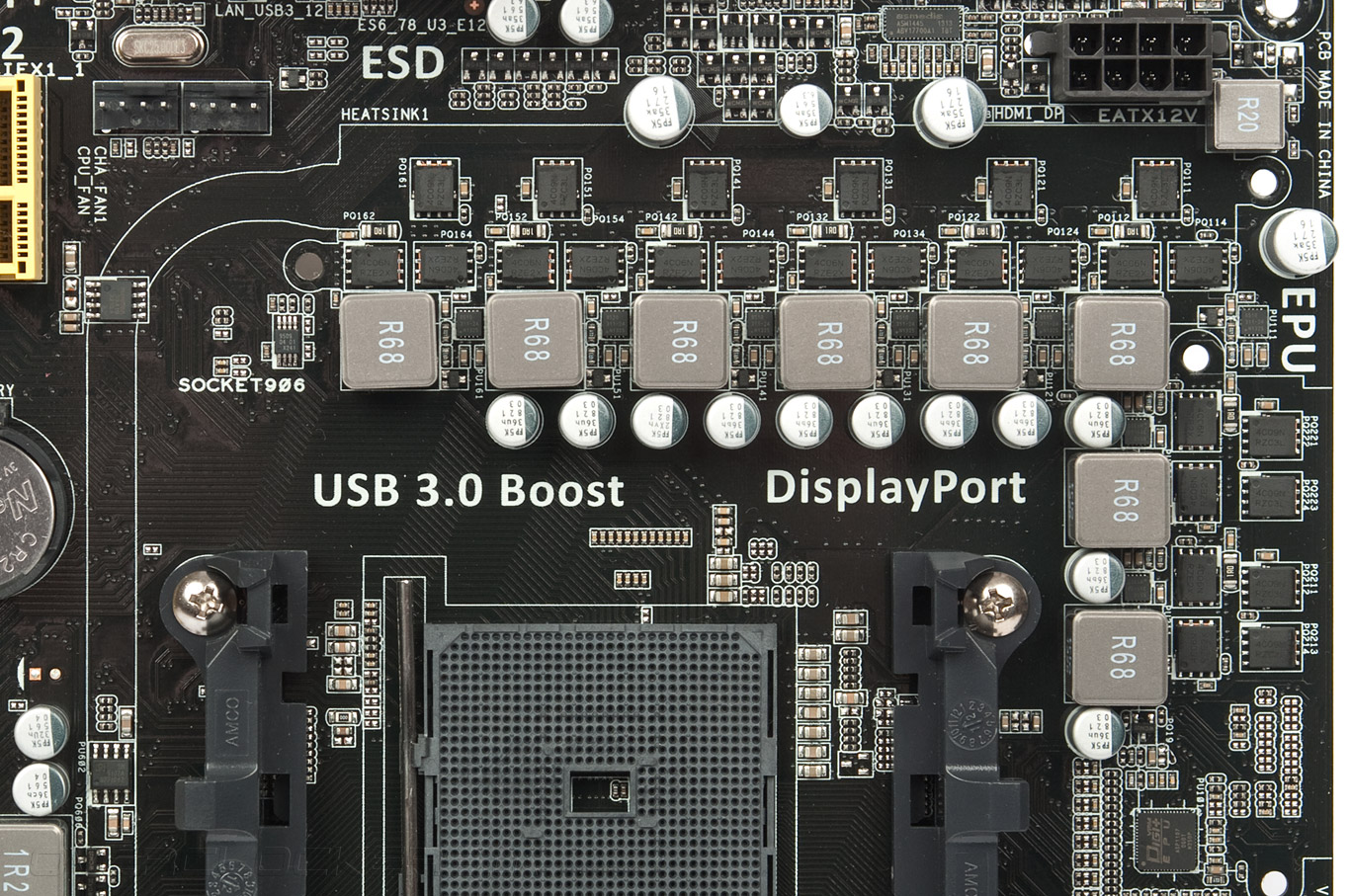

Напряжение к узлу VRM подводится при помощи восьмиконтактного разъема EPS12V, а сам преобразователь ASUS A88X-Pro построен по восьмиканальной схеме. Шесть фаз отвечают за электропитание вычислительных модулей, а две оставшиеся — формируют напряжение для встроенного северного моста. За управление отвечает цифровой ШИМ-контроллер DIGI+ EPU, маркировка которого, по «доброй традиции» ASUS изменена, вследствие чего его истинное происхождение определить очень непросто. В качестве силовых элементов использованы традиционные MOSFET с пониженным сопротивлением открытого канала.
В целом, конструкция VRM весьма консервативна, но обладает хорошим запасом прочности. Подобное решение мы встречали на системной плате ASUS F2A85-V Pro, которая отлично зарекомендовала себя во время разгона AMD A-Aseries.
