Новинка базируется на системной логике AMD A88X и обеспечивает как поддержку будущих APU в исполнении Socket FM2+, так нынешних процессоров AMD для Socket FM2. Мы надеемся, что будет и обратная совместимость, то есть Kaveri смогут функционировать на системных платах Socket FM2 после обновления UEFI. Что касается спецификаций героини сегодняшнего обзора, то они имеют следующий вид:
| Модель | ASUS A88X-Pro |
| Чипсет | AMD A88X (Bolton D4) |
| Процессорный разъем | Socket FM2+ |
| Процессоры | AMD Series A10, A8, A6, A4, Athlon |
| Память | 4 DIMM DDR3 SDRAM 1333/1600/1866/2133*/2200*/2250*/2400*, (*— OC), 64 Гбайт максимум |
| Слоты PCI-E | 2 x PCI Express 2.0/3.0 x16 (x16+x0, x8+x8), 1 x PCI Express 2.0 x16@x4, 2 x PCI Express 2.0 x1 |
| Слоты PCI | 2 |
| Встроенное видеоядро (в процессор) | Radeon HD 7000/8000 Series |
| Видеоразъемы | D-Sub, DisplayPort, DVI-D, HDMI |
| Количество подключаемых вентиляторов | 5x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 4 х 3.0 (2 разъема на задней панели, AMD A88X) 2 x 3.0 (2 разъема на задней панели, ASM1042) 10 x 2.0 (2 разъема на задней панели, AMD A88X) |
| Serial ATA | 6 x SATA 6 Гбит/с (A88X) 2 x eSATA 6 Гбит/с (A88X) |
| RAID | 0, 1, 5, 10, JBOD (A88X) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA) |
| S/PDIF | Оптический |
| Сетевые возможности | Realtek RTL8111GR (Gigabit Ethernet) |
| FireWire | – |
| LPT | – |
| COM | 1 (внутренний) |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | DirectKey, MemOK!, USB BIOS Flashback, поддержка AMD 3-Way CrossFireX |
Технические характеристики ASUS A88X-Pro выглядят достаточно консервативно, а её возможности расширения практически не отличаются от системной платы ASUS F2A85-V Pro — старшего продукта для гибридных процессоров AMD Socket FM2.
Комплект поставки
Системная плата ASUS A88X-Pro поставляется в картонной коробке стандартных размеров. В её оформлении использована абстракция, характерная для новых моделей вендора.
На обратную сторону упаковки нанесено схематическое изображение и краткая спецификация системной платы, а также приведена информация о её ключевых особенностях. Например, технология 4-Way Optimization служит для оптимизации производительности, энергопотребления и управления охлаждением в зависимости от выполняемых задач, а GPU Boost позволяет получить прирост быстродействия при использовании встроенного графического ядра. Другие особенности, такие как UEFI Setup с графическим режимом EZ Mode, или ускорение работы внешних накопителей за счет включения протокола UASP (USB Attached SCSI Protocol), знакомы нам по предыдущим обзорам продукции ASUS.
Перечень дополнительных принадлежностей ASUS A88X-Pro состоит из:
- заглушки на заднюю панель I/O Shield;
- четырех интерфейсных кабелей SATA 6 Гбит/с;
- набора коннекторов Q-connectors;
- руководства пользователя;
- DVD-диска с драйверами и программным обеспечением.
Похоже, скромный набор аксессуаров стал нормой не только для бюджетных моделей, но и для продуктов среднего уровня. Тенденция, однако!
Дизайн
С точки зрения конструкции ASUS A88X-Pro является классической материнской платой формата АТХ, оптимальное расположение основных узлов понравится любителям самостоятельной сборки. Минимум свободного места и отсутствие не распаянных компонентов говорят нам о том, что данная модель является старшей в продуктовой линейке для процессоров AMD Socket FM2+.
Элементная база с обратной стороны РСВ практически отсутствует, впрочем, подавляющее большинство кулеров использует штатную усилительную пластину, так что проблем с установкой систем охлаждения быть не должно.
Материнская плата базируется на системной логике AMD A88X (Bolton D4), которая выполняет функции FСН (Fusion Communication Hub), то есть обеспечивает связь центрального процессора с контролерами и периферийными устройствами. Возможности расширения чипсета AMD A88X не отличаются от таковых для AMD A85X (Hudson D4), оба они поддерживают по восемь каналов SATA 6 Гбит/с с возможностью организации RAID 0, 1, 5 и 10, обеспечивают работу четырех портов USB 3.0 и 10 каналов USB 2.0, а также четырех линий PCI Express 2.0 и нескольких слотов PCI.
Системная плата располагает четырьмя слотами DIMM для установки модулей DDR3. В разгоне ОЗУ может работать на частоте 2400 МГц, а суммарный объем оперативной памяти достигает 64 ГБ. Новинка оснащена парой разъемов PCI Express 3.0 x16, способных работать в режиме «х8+х8», тогда как третий слот PCI Express x16@х4 подключен к чипсету. Такая конфигурация позволяет создавать на базе ASUS A88X-Pro системы AMD 3-Way CrossFireX.
Для установки карт расширения предназначены два разъема PCI-E 2.0 x1 и пара слотов PCI. Работу дисковых устройств обеспечивают шесть чипсетных портов SATA 6 Гбит/с, а еще два внешних накопителя можно подключить к разъемам eSATA 6 Гбит/с на задней панели. Сетевая подсистема ASUS A88X-Pro базируется на контроллере Realtek RTL8111GR, а в основе интегрированного звукового адаптера лежит современный 7.1 HD-аудиокодек Realtek ALC1150.
На задней панели системной платы расположены:
- комбинированный порт PS/2;
- два разъема USB 2.0;
- видеовыходы DisplayPort, HDMI, DVI-D и D-Sub;
- четыре порта USB 3.0;
- два интерфейса eSATA 6 Гбит/с;
- сетевая розетка RJ-45;
- пять аналоговых аудиовыходов;
- оптический порт S/PDIF.
Функциональность новинки находится на достаточном уровне, хотя, для модели 2013 года хотелось бы видеть поддержку беспроводных сетей. Зато, при работе встроенного видеоядра ASUS A88X-Pro позволяет подключать до трех мониторов одновременно, а цифровые видеовыходы HDMI и DisplayPort обеспечивают вывод изображения с разрешением до 4096х2160.
Героиня сегодняшнего обзора не относится к овреклокерским моделям, тем не менее, системная плата оснащена светодиодным индикатором кодов POST.
В левой части A88X-Pro находится кнопка DirectKey, которая служит для входа в меню при следующем старте системы, и микропереключатель TPU, включающий режим повышенного быстродействия.
Материнская плата позволяет подключить пять вентиляторов с возможностью управления скоростью вращения посредством ШИМ. Силовая подсистема охлаждается парой радиаторов из легкого сплава.
Тепло от микросхемы FCH отводится небольшим охладителем, температурный режим которого не вызывал опасений даже при интенсивной нагрузке.
В конструкции системы охлаждения использована термосифонная трубка, равномерно распределяющая тепло между радиаторами, а для надежного прижима применено винтовое крепление.
Напряжение к узлу VRM подводится при помощи восьмиконтактного разъема EPS12V, а сам преобразователь ASUS A88X-Pro построен по восьмиканальной схеме. Шесть фаз отвечают за электропитание вычислительных модулей, а две оставшиеся — формируют напряжение для встроенного северного моста. За управление отвечает цифровой ШИМ-контроллер DIGI+ EPU, маркировка которого, по «доброй традиции» ASUS изменена, вследствие чего его истинное происхождение определить очень непросто. В качестве силовых элементов использованы традиционные MOSFET с пониженным сопротивлением открытого канала.
В целом, конструкция VRM весьма консервативна, но обладает хорошим запасом прочности. Подобное решение мы встречали на системной плате ASUS F2A85-V Pro, которая отлично зарекомендовала себя во время разгона AMD A-Aseries. UEFI Setup
На ASUS A88X-Pro в качестве прошивки используется UEFI Setup от AMI. Меню настройки имеет оригинальный удобный и информативный интерфейс, который имеет два режима: EZ Mode и Advanced Mode. В первом случае пользователи получают доступ к информации о параметрах системы и показаниях системного мониторинга, а также возможность выполнять базовые настройки, например, задать дату и время, порядок загрузки, режим работы ОЗУ и отрегулировать скорость вращения вентиляторов.
Для тонкой настройки возможностей расширения и управления быстродействием предназначен режим Advanced mode. Отличительной чертой прошивок материнских плат ASUS является наличие раздела My Favorites, который пользователи могут наполнить часто используемыми опциями, а также функции Last Modified Log, фиксирующей последние изменения.
Для установки даты и времени, выбора языка отображения меню и просмотра основных данных о системе предназначена вкладка Main.
Все настройки, связанные с разгоном и управлением быстродействием находятся в меню Ai Tweaker. Здесь пользователи могут задавать значение опорной частоты, множителей вычислительных модулей и встроенного северного моста, выставлять режим работы подсистемы ОЗУ, а также включать фирменную функцию энергосбережения.
Функция GPU Boost позволяет повысить быстродействие встроенного графического ускорителя. Пользователи могут активировать один из профилей быстродействия или выбрать желаемую тактовую частоту из доступного перечня.
Прошивка дает возможность установить режим ОЗУ до 2400 МГц включительно, тонкие настройки подсистемы оперативной памяти находятся в подменю DRAM Timing Control. Поддерживается опция D.O.C.P., позволяющая активировать профили X.M.P.
Для управления контроллером VRM центрального процессора служит вкладка DIGI+ Power Control, где пользователи могут настраивать компенсацию падения напряжения, регулировать частоту переключения силовых элементов, управлять количеством активных фаз преобразователя, а также задавать срабатывание защиты от перегрузки по току.
В разделе Ai Tweaker находятся регулировки напряжений питания на процессоре и основных компонентах материнской платы.
Их перечень, диапазоны и шаг изменения представлены в следующей таблице:
| Параметр | Диапазон регулировки, В | Шаг, В |
| CPU Offset Voltage | –0,5…+0,5 | 0,00625 |
| VDDNB Offset Voltage | –0,5…+0,5 | 0,00625 |
| CPU Manual Voltage | 0,8–1,9 | 0,0625 |
| VDDNB Manual Voltage | 0,8–1,75 | 0,0125 |
| DRAM Voltage | 1,35–2,135 | 0,005 |
| SB 1.1V Voltage | 1,1–1,4 | 0,01 |
| 1.1VSB Voltage | 1,1–1,4 | 0,1 |
| APU1.2V Voltage | 1,2–1,8 | 0,01 |
| VDDA Voltage | 2,5–2,8 | 0,1 |
| NB VREF Voltage | 0,51–1,14 | 0,005 |
| DRAM VREFCA Voltage | 0,51–1,14 | 0,005 |
| DRAM VREFDQ Voltage | 0,51–1,14 | 0,005 |
Для управления напряжениями на вычислительных модулях и встроенном северном мосту есть два режима: Offset, позволяющий указать прирост к штатной величине, а также Manual, при котором можно задать нужное значение в явном виде. Напомним, что для сохранения работы технологий энергосбережения в разгоне следует пользоваться режимом Offset.
В разделе Advanced сосредоточены настройки функций расширения материнской платы.
Так, во вкладке CPU Configuration задается работа AMD PowerNow и C6 Mode, отвечающих за экономию электроэнергии, функции CPB (Core Performance Boost) Mode, предназначенной для управления тактовой частотой в рамках теплового пакета, а также ряда специфических технологий, таких как виртуализация и аппаратная защита от вирусов.
Настройки встроенного видеоядра и северного моста находятся в подменю NB Configuration, а Onboard Device Configuration отвечает за настройки немногочисленных дополнительных контроллеров.
Функции системного мониторинга и управления вентиляторами сосредоточены во вкладке Monitor. Здесь выводятся значения двух температур, пять скоростей вращения, а также напряжения на процессоре и основных шинах питания. Что касается управления крыльчатками охладителей, то для всех пяти «карлсонов», в том числе оснащенных трехпроходным подключением, доступен выбор одного из трех предустановленных профилей, либо ручная настройка. В целом, раздел системного мониторинга не блещет разнообразием и это — единственное слабое место прошивки героини сегодняшнего обзора.
Из дополнительных возможностей меню настройки ASUS A88X-Pro оснащено утилитой для обновления управляющего микрокода EZ Flash 2, подпрограммой для просмотра профилей SPD модулей ОЗУ, а также возможностью сохранения до восьми профилей с настройками UEFI.
Комплектное ПО
Вендор снабдил системную плату ASUS A88X-Pro качественным программным продуктом Ai Suite 3. Это ПО состоит из отдельных функциональных модулей, объединенных общим интерфейсом, в нижней части которого выводятся показания аппаратного мониторинга.
Для управления разгоном, энергопотреблением и скоростью вращения вентиляторов предназначен модуль Dual Intelligent Processors 4. Для оптимизации параметров системы служит вкладка 4-Way Optimization, которая является интерфейсом для включения автоматического разгона, отображает текущее энергопотребление процессора и позволяет подсчитать экономию от включения энергосбережения.
Управление опорной частотой, множителем вычислительных ядер и настройки напряжения находятся во вкладке TPU, а в подразделе EPU содержится управление технологиями экономии электроэнергии.
Тонкие настройки процессорного VRM сосредоточены в подменю DIGI+Power Control, а для управления вентиляторами служит вкладка Fan Xpert 2.
Годы идут, но задавать частоту и тайминги ОЗУ программа Ai Suite 3 так и не научилась. Возможно, стоит подождать 4-й версии утилиты?
Помимо рассмотренных выше функций в состав Ai Suite 3 входит программа USB Charger+, предназначенная для ускорения зарядки гаджетов от портов USB, а также приложение USB 3.0 Boost, повышающее быстродействие внешних накопителей за счет включения режима UASP.
Для управления полосой пропускания сетевого интерфейса служит программа Network iControl, которая автоматически распознает трафик и, в зависимости от выбранного профиля, присваивает необходимый приоритет отдельным приложений.
Наконец, после установки программного продукта Remote GO! ASUS A88X-Pro обретает возможности трансляции потокового видео и работы с данными, находящимися в облачном хранилище, а также дистанционного управления мультимедийными функциями мобильного устройства, подключенного к домашней сети Wi-Fi.

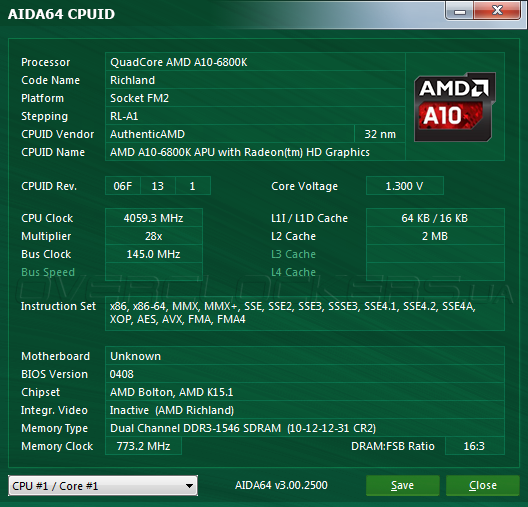

Наше недавнее тестирование APU Richland показало, что эти AMD A-Series имеют неплохой разгонный потенциал. C помощью системной платы ASUS A88X-Pro нам удалось поднять частоту A10-6800K до впечатляющих 4800 МГц путем простого повышения множителя! Для этого потребовалось увеличить напряжение на вычислительных модулях до 1,5 В, а также установить функцию CPU Load Line Calibration в значение High. При этом модули ОЗУ работали в режим 2400 МГц с таймингами 10-12-12-31-2Т при напряжении 1,65 В, а встроенный северный мост функционировал на частоте 2400 МГц, для чего VDDNB Voltage было увеличено до 1,35 В. Заметим, что в разгоне технологии энергосбережения продолжили свою работу, снижая энергопотребление системы в моменты простоя.
Как известно, не все AMD A-Series имеют разблокированный коэффициент умножения, поэтому, вопрос увеличения опорной частоты на системных платах для AMD A-Series является весьма актуальным. ASUS A88X-Pro стабильно работала на 145 МГц, правда, в таком режиме наблюдались проблемы с работой видеовыходов интегрированного графического ускорителя, а также контроллеров SATA и шины USB 3.0.

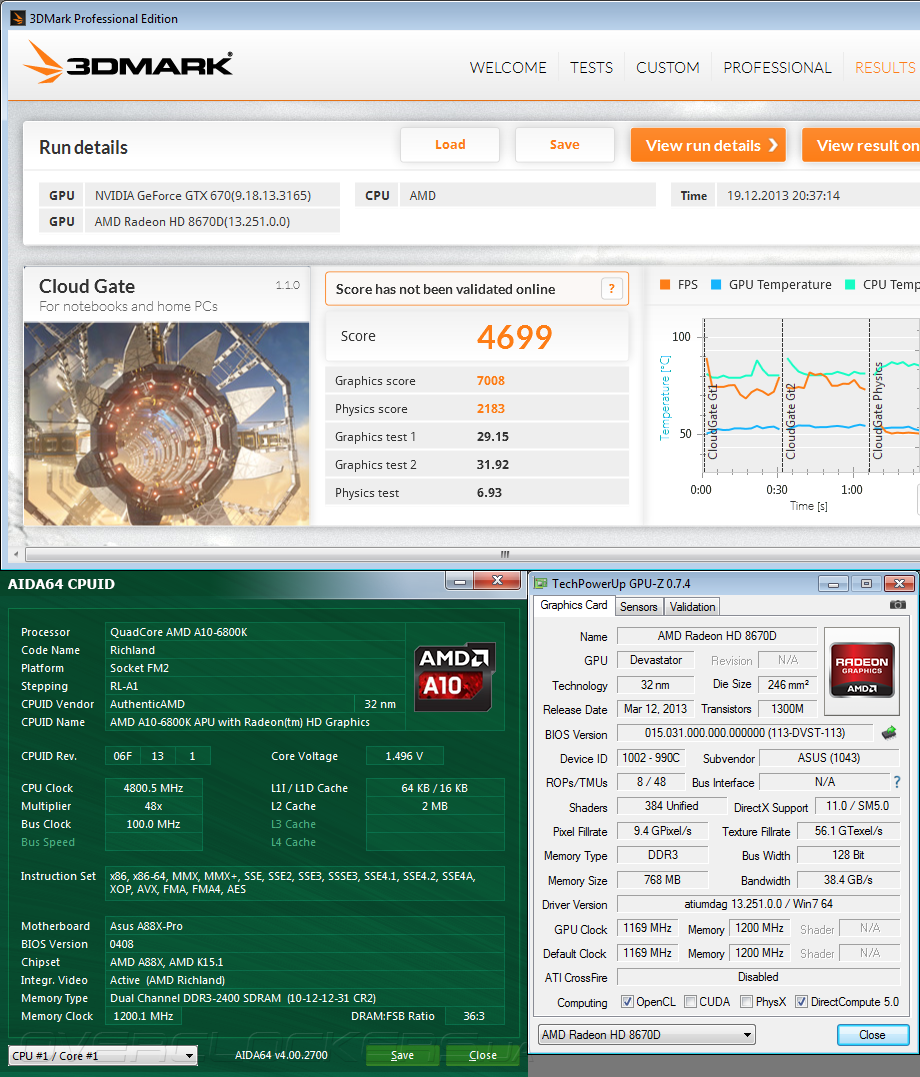

Что касается части разгона встроенной графики, то новинка позволила увеличить частоту видеоядра до 1169 МГц, то есть прирост составил 325 МГц. Для этого пришлось повысить до 1,35 В напряжение APU1.2V Voltage, в противном случае наблюдались сбои при прохождении тестов.

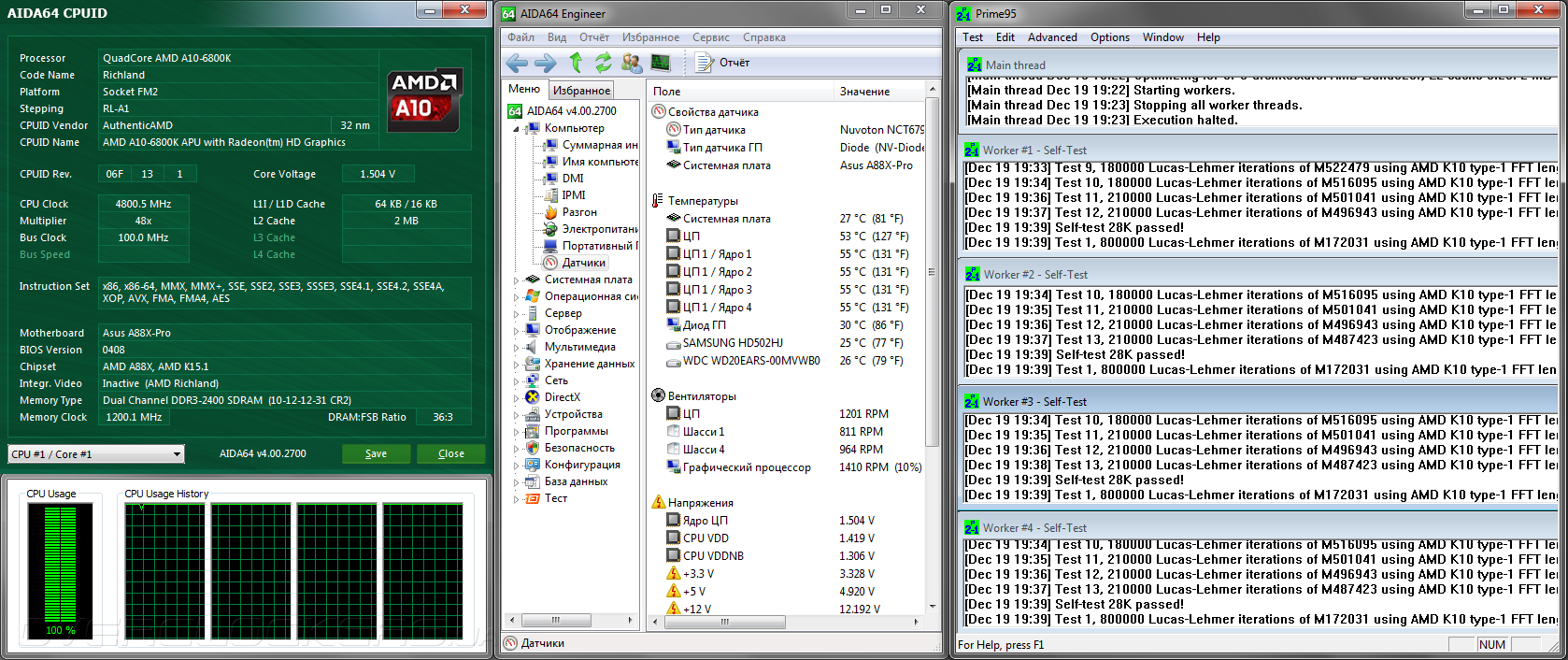

Напоследок мы оценили возможности ASUS A88X-Pro по автоматическому разгону. После включения в UEFI Setup опции OC Tuner материнская плата самостоятельно повысила частоту вычислительных модулей до 4400 МГц, тогда как модули ОЗУ работали в режиме 1333 МГц с задержками 9-10-9-24-1Т. Прямо скажем, итоги работы автоматического разгона нас совершенно не впечатлили, ручной подбор параметров позволяет добиться лучших результатов.
Тестовый стенд
Оценка разгонного потенциала и уровня быстродействия ASUS A88X-Pro выполнялись в составе тестового стенда следующей конфигурации:
- процессор: AMD A10-6800K (4,1 ГГц);
- кулер: Noctua NH-U14S (вентилятор NF-A15 PWM, 140 мм, 1300 об/мин);
- термопаста: Noctua NT-H1;
- оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
- видеокарта: ASUS GTX670-DCMOC-2GD5 (NVIDIA GeForce GTX 670);
- накопитель: GoodRAM C100 Series (120 ГБ, SATA 6Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: AMD Catalyst 13.4;
- драйвер видеокарты: GeForce 331.65.
Каждый из тестов повторялся не менее трех раз, по результатам которых рассчитывался средний результат. Перечень ПО следующий:
- AIDA64 4.00.2700 (Cache & Memory benchmark);
- Futuremark PCMark 8;
- Futuremark 3DMark;
- Batman: Arkham City;
- F1 2012;
- Hitman: Absolution;
- Metro: Last Light.
Результаты тестирования

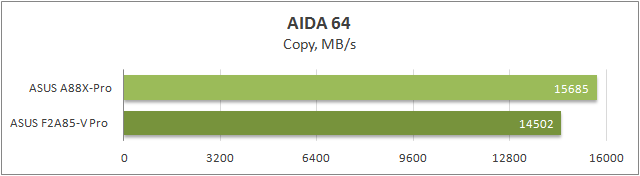

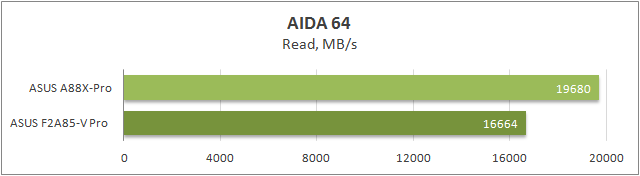

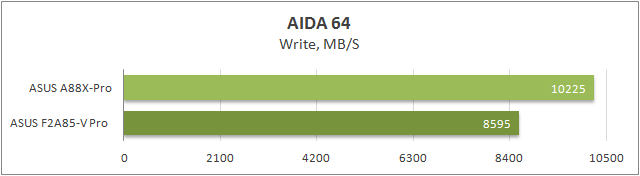

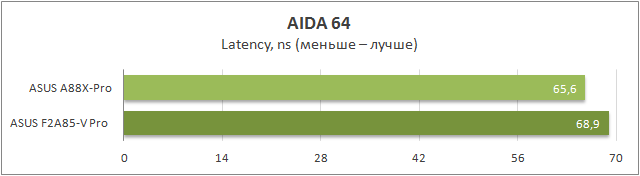

В синтетических тестах пропускной способности ОЗУ ASUS A88X-Pro заметно опередила модель предыдущего поколения. Оказалось, что в штатном режиме новинка установила частоту встроенного северного моста на уровне 1800 МГц, тогда как для ASUS F2A85-V Pro это значение составило 1500 МГц, что легко объясняет разницу в быстродействии.

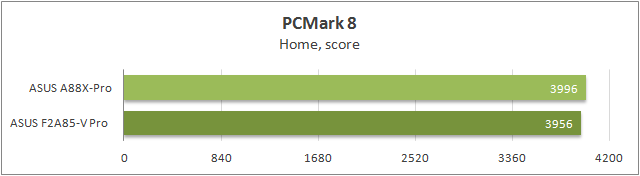

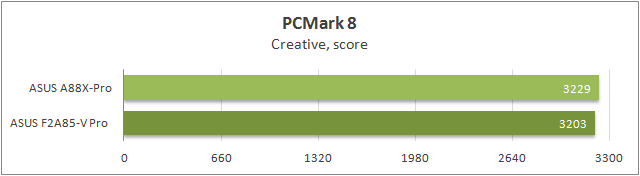

В комплексном тестовом приложении Futuremark PCMark 8, который показывает скорость выполнения типичных прикладных задач, разница между конкурсантками так невелика, что мизерное преимущество ASUS A88X-Pro можно не брать во внимание.

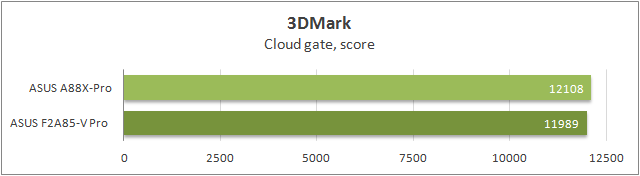

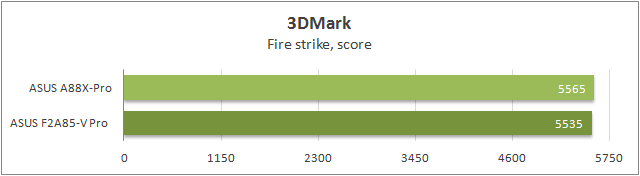

Результаты в игровом бенчмарке Futuremark 3DMark вполне предсказуемы. Из-за пониженной частоты северного моста ASUS F2A85-V Pro продемонстрировала меньшее быстродействие.

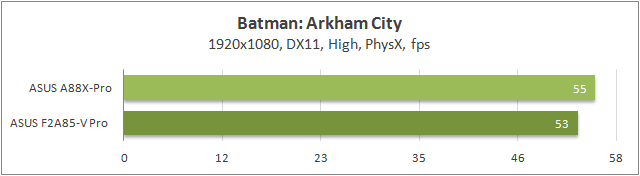

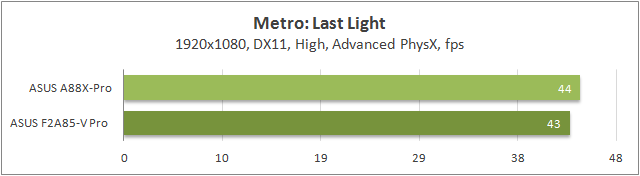

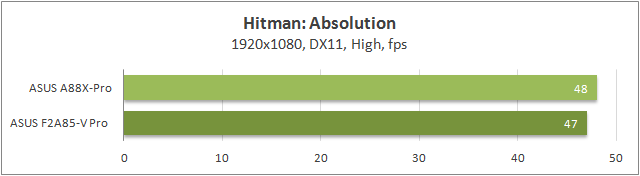

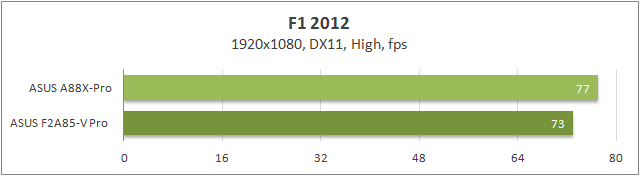

В современных 3D-играх наблюдается та же картина, ASUS A88X-Pro уверенно лидирует, причем, её преимущество особо заметно в играх, чувствительных к быстродействию вычислительной подсистемы.
Энергопотребление
Для оценки экономичности тестовых стендов было использовано устройство Basetech Cost Control 3000. С его помощью мы измерили среднее потребление электроэнергии при отсутствии нагрузки, а также пиковые значения потребляемой мощности во время прохождения стресс-теста Prime95.

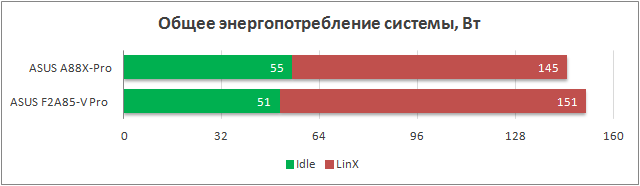

В простое лучшую энергоэффективность показала системная плата ASUS F2A85-V Pro, тогда как при максимальной нагрузке более экономичной оказалась ASUS A88X-Pro. Ввиду схожести конструкций силовых подсистем конкурсанток разницу в энергопотреблении можно объяснить различными настройками в прошивках, так что обновление управляющего микрокода, наверняка, улучшит показатели экономичности новинки при отсутствии вычислительной нагрузки.
Выводы
Нам пока что нечего сказать о гибридных процессорах AMD A-Series в исполнении Socket FM2+, но благодаря ASUS A88X-Pro уже можно судить о материнских платах для будущих APU. Новинка отлично зарекомендовала себя благодаря высокому качеству изготовления, продуманной конструкции, сбалансированному набору возможностей расширения и стабильной прошивке. Вместе они обеспечили системной плате отличный уровень быстродействия и неплохой разгонный потенциал. Самые требовательные пользователи могут упрекнуть ASUS A88X-Pro в отсутствии поддержки беспроводных сетей, а также не лучшей энергоэффективности. К счастью, последний недостаток может быть решен в будущих версиях UEFI, а недостающую функциональность можно восполнить за счет установки дополнительного контроллера. А вот скромный комплект поставки нас ничуть не смутил, это уже стало нормой для моделей начального и среднего уровней. Так что, героиня сегодняшнего обзора отлично подойдет тем, кто ищет основу для сборки системного блока на базе новейших гибридных процессоров AMD.
Что касается разницы между платформой Socket FM2+ и её предшественницей — то мы их не обнаружили. Зато, компанию AMD можно похвалить за обратную совместимость, и уж если есть возможность установить AMD A-Series в системные платы Socket FM2+, то нет оснований полагать, что новейшие APU Kaveri не будут нормально работать на «материнках» Socket FM2.
Оборудование для тестирования было предоставлено следующими компаниями:
- AMD — центральный процессор AMD A10-6800K;
- ASUS — материнские платы ASUS A88X-Pro и ASUS F2A85-V Pro, видеокарта GTX670-DCMOC-2GD5;
- G.Skill — комплект памяти G.Skill TridentX F3-2400C10D-8GTX;
- Noctua — кулер Noctua NH-U14S, вентилятор NF-A15 PWM и термоинтерфейс NT-H1;
- Syntex — блок питания Seasonic X-650;
- Wilk Elektronik — твердотельный накопитель GoodRAM C100 Series 120GB.
