Материнскую плат ASUS Maximus VI Hero от других представителей линейки её отличает относительно невысокая стоимость при массовом использовании фирменных особенностей, характерных для серии Republic of Gamers. В то же время, возможности расширения отнюдь не поражают воображение, в чем можно убедиться, изучив таблицу с характеристиками материнской платы.
| Модель | ASUS Maximus VI Hero |
| Чипсет | Intel Z87 |
| Процессорный разъем | Socket LGA1150 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Haswell) |
| Память | 4 DIMM DDR3 SDRAM 1333/1600/1866/2000*/2133*/ 2200*/2400*/2500*/2600*/2666*/2800* (*— OC), максимум 32 ГБ, максимум 32 ГБ |
| Слоты PCI-E | 2 PCI Express 3.0 x16 (х16+х0, х8+х8) 1 PCI Express 2.0 x16@x4 3 PCI Express x1 |
| Слоты PCI | – |
| Встроенное видеоядро | Intel HD Graphics 4600 |
| Видеоразъемы | HDMI |
| Количество подключаемых вентиляторов | 5x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 6 x 3.0 (4 разъема на задней панели, Intel Z87) 8 x 2.0 (4 разъема на задней панели, Intel Z87) |
| ATA-133 | – |
| Serial ATA | 6 каналов SATA 6 Гбит/с (Intel Z87) 2 канала SATA 6 Гбит/с (ASMedia ASM1061) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel Z87) |
| Встроенный звук | ROG SupremeFX (7.1, HDA) |
| S/PDIF | Оптический |
| Встроенная сеть | Intel I217V (Gigabit Ethernet) |
| Thunderbolt | – |
| FireWire | – |
| COM | – |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | ASUS Q-LED, DirectKey, MemOK!, USB BIOS Flashback, индикатор кодов POST, кнопки включения и перегрузки, AMD CrossFireX, NVIDIA SLI |
Комплект поставки
Maximus VI Hero поставляется в картонной коробке стандартных размеров, дизайн которой ничем не отличается от рассмотренных ранее продуктов из серии Republic of Gamers. На кроваво-красном фоне фронтальной поверхности нанесены лишь название модели и логотип семейства ROG.
Всю площадь лицевой стороны занимает фальш-крышка, под ней находится прозрачное окно, через которое видна материнская плата. На обратную сторону фальш-крышки нанесена информация о фирменных особенностях новинки, о которых мы расскажем в процессе обзора.
На тыловой поверхности упаковки можно найти краткую спецификацию ASUS Maximus VI Hero, схематическое изображение разъемов задней панели, а также описание некоторых из её дополнительных возможностей.

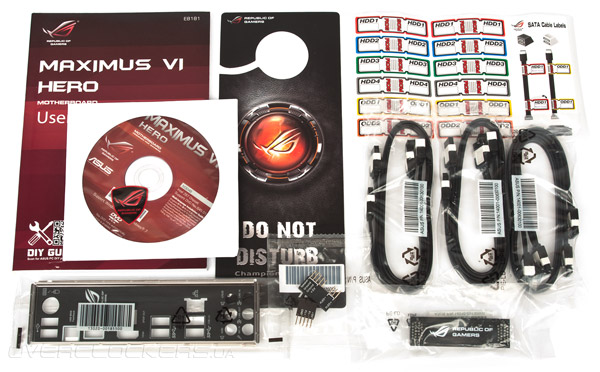

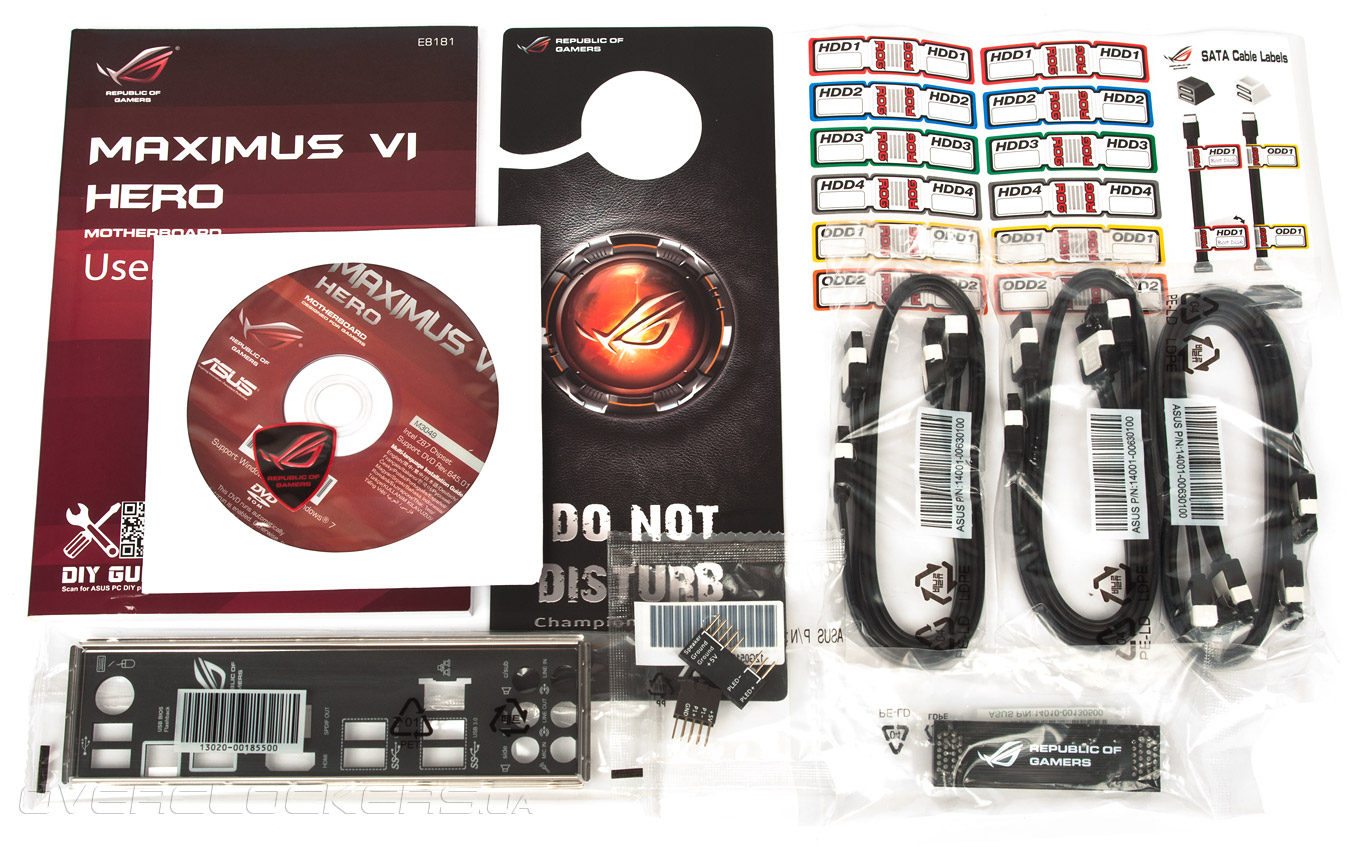

Комплект поставки героини сегодняшнего обзора состоит из:
- шести кабелей SATA 6 Гбит/с;
- заглушки на заднюю панель I/O Shield;
- мостика NVIDIA SLI;
- набора коннекторов Q-Connectors;
- комплекта наклеек для маркировки кабелей SATA;
- таблички на ручку двери DO NOT DISTURB Champion in action
- DVD-диска с драйверами и ПО;
- подробного руководство пользователя;
- наклейки на системный блок.
Дизайн

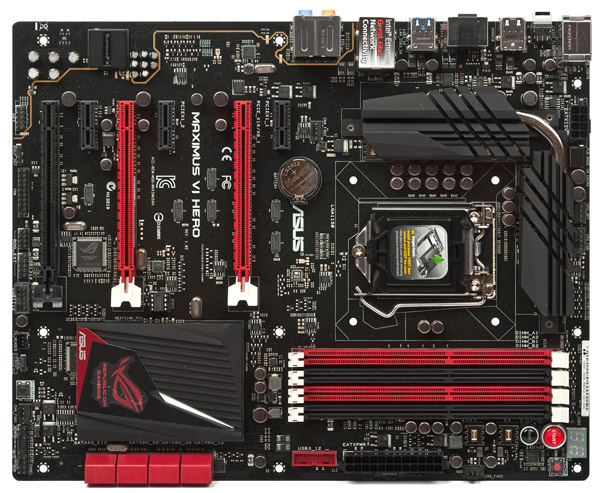

Материнская плата ASUS Maximus VI Hero выполнена в полноформатном АТХ, что позволило расположить основанные компоненты на привычных местах. Благодаря сочетанию черного лака текстолита и красных слотов расширения во внешности новинки безошибочно угадывается принадлежность к серии Republic of Gamers. В качестве системной логики использована микросхема Intel Z87, обеспечивающая новинке совместимость с любыми процессорами Intel в исполнении LGA1150, в том числе модификациями с разблокированным множителем. Материнская плата позволяет установить четыре модуля оперативной памяти DDR3 суммарным объемом до 32 ГБ, тактовые частоты — до 2933 МГц и выше в режиме разгона.

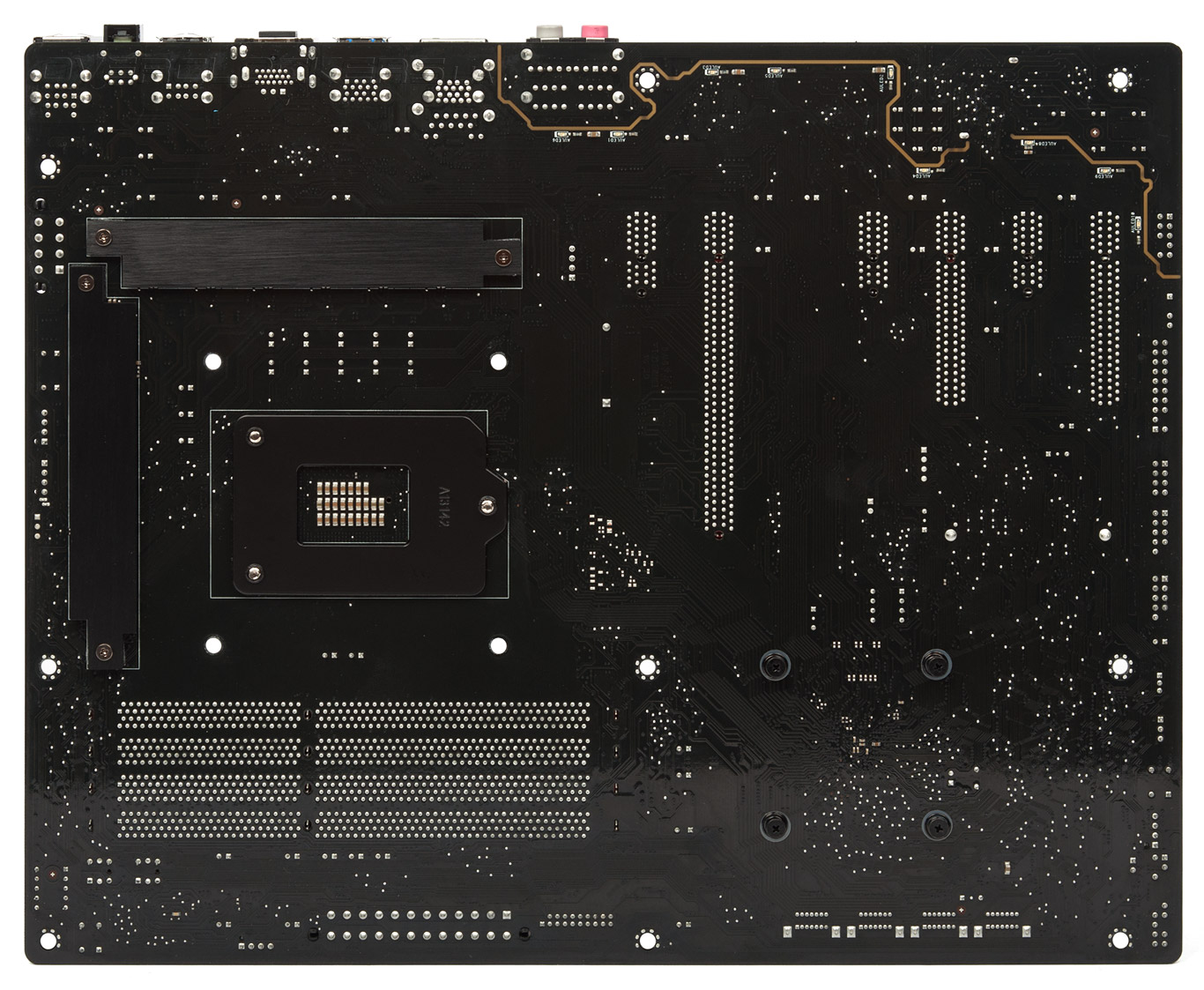

С обратной стороны печатной платы в районе процессорного разъема можно видеть пару радиаторов, отводящих тепло от компонентов узла электропитания, что накладывает определенные ограничения по установке систем охлаждения с крупным усилительными пластинами.

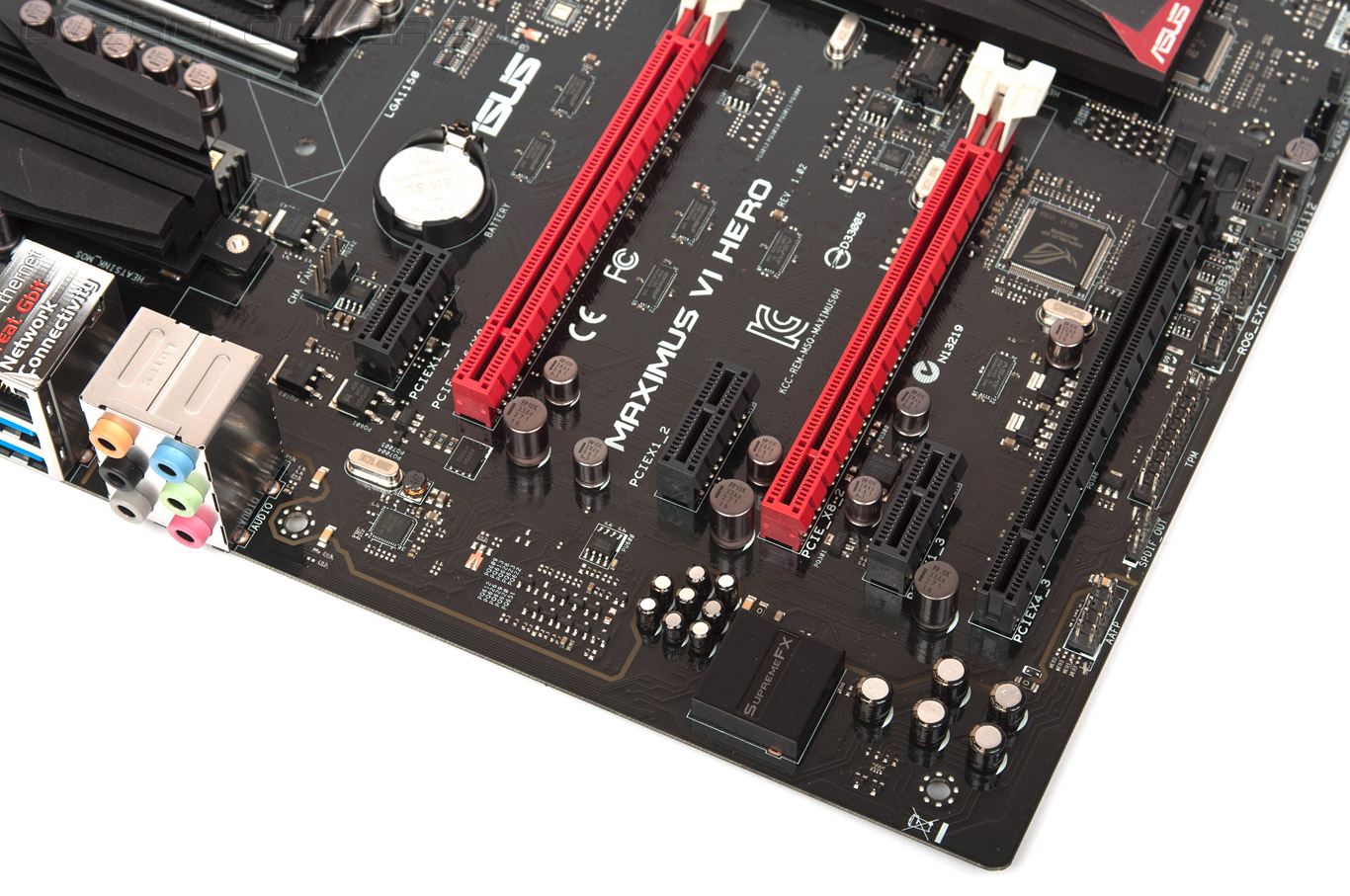

Для организации графической подсистемы новинка предлагает два разъема PCI Express 3.0 x16. При использовании единственной видеокарты первый по счету порт будет работать с максимальной пропускной способностью, а после добавления второго графического ускорителя оба слота переключаются в режим PCI Express 3.0 x8. Это позволяет объединять видеоадаптеры в системы AMD CrossFireX и NVIDIA SLI. Третий разъем PCI Express 2.0 x16@x4 подключен к чипсету, его также можно использовать для установки графического акселератора, или платы расширения, требовательной к пропускной способности интерфейса. Для расширения функциональности Maximus VI Hero служат три порта PCI-E 2.0 x1, но их одновременная работа возможна только тогда, когда третий по счету разъем PCI Express 2.0 x16 работает в режиме x16@x1. В противном случае использование слотов PCI-E 2.0 x1 невозможно.

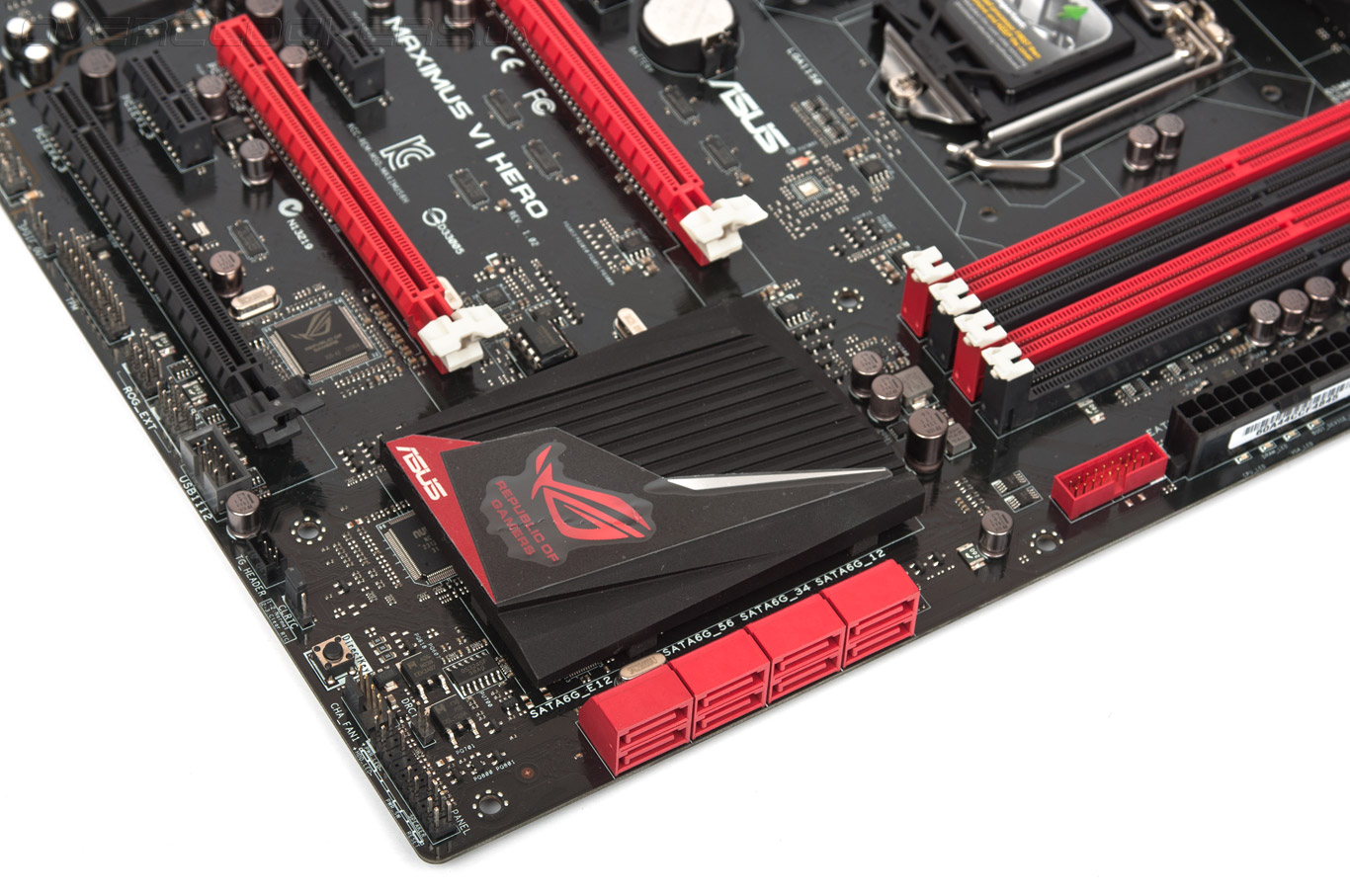

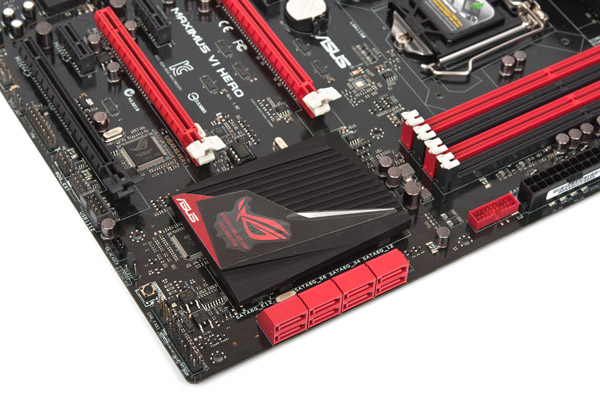

Дисковая подсистема новинки состоит из шести чипсетных портов SATA 6 Гбит/с, обладающих возможностью организации массивов RAID 0, 1, 5, 10 и поддержкой технологии интеллектуального кэширования Intel Smart Response, а также двух разъемов SATA 6 Гбит/с, подключенных к дополнительному контроллеру ASMedia ASM1061.

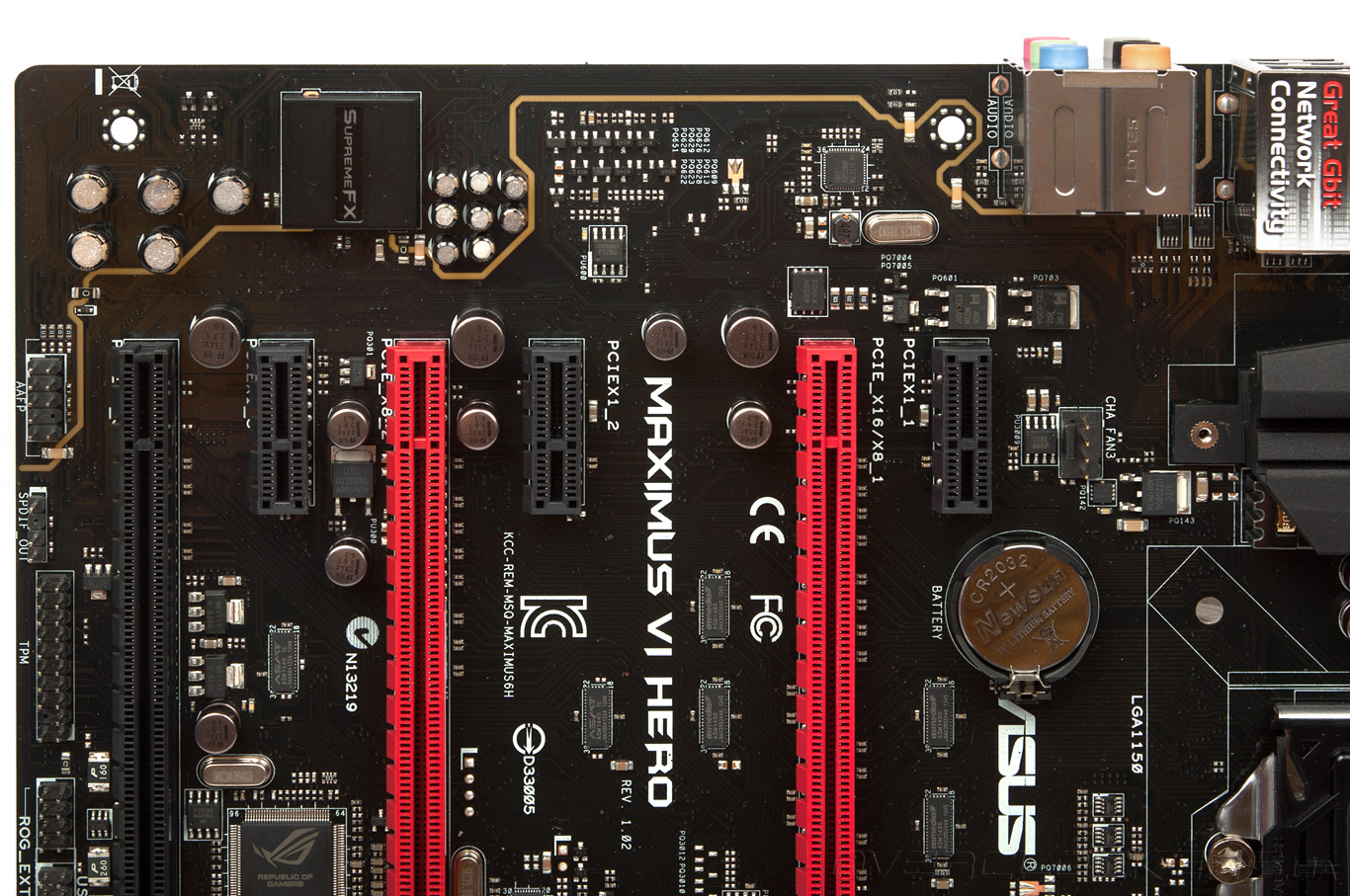

Как и полагается продукту из серии Republic of Gamers, качеству реализации звуковой подсистемы ASUS Maximus VI Hero уделено повышенное внимание. Участок печатной платы, где расположен аудиотракт, отделен изолирующим зазором, а в низкочастотных цепях использованы высококачественные оксидные конденсаторы производства японской компании ELNA. Сам звуковой чип закрыт металлическим экраном, под которым скрывается новейшая разработка Realtek — 7.1 HD-аудиокодек ALC1150, обеспечивающий аппаратное декодирование аудиодорожек дисков Blu-ray и передачу цифрового потока DTS.

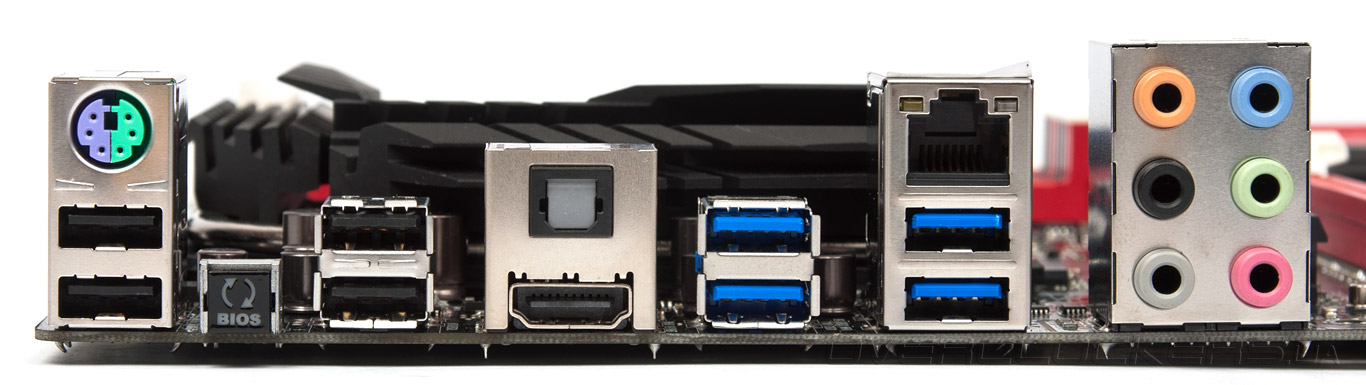

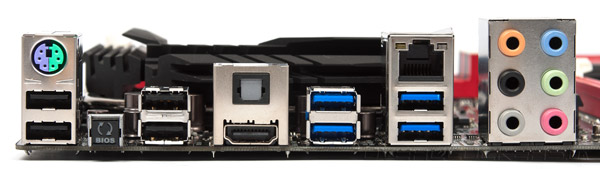

На задней панели новинки расположены:
- комбинированный разъем PS/2;
- четыре порта USB 3.0 и две пары разъемов USB 2.0;
- кнопка USB_Flashback;
- оптический порт S/PDIF Out;
- видеовыход HDMI 1.4a;
- сетевой разъем RJ-45;
- шесть аналоговых звуковых выходов.
Порты USB 3.0 реализованы исключительно силами чипсета Intel Z87, за работу локальной сети Gigabit Ethernet отвечает контроллер физического уровня Intel I217V. Отметим, что новинка лишена поддержки беспроводных сетей и высокоскоростного интерфейса Thunderbolt, а из трех возможных видеовыходов, обеспечиваемых интегрированным графическим ядром Intel HD Graphics 4600, реализован только один — HDMI 1.4a, который поддерживает вывод изображения в разрешении 4К (4096x2160) с частотой 24 кадра в секунду.

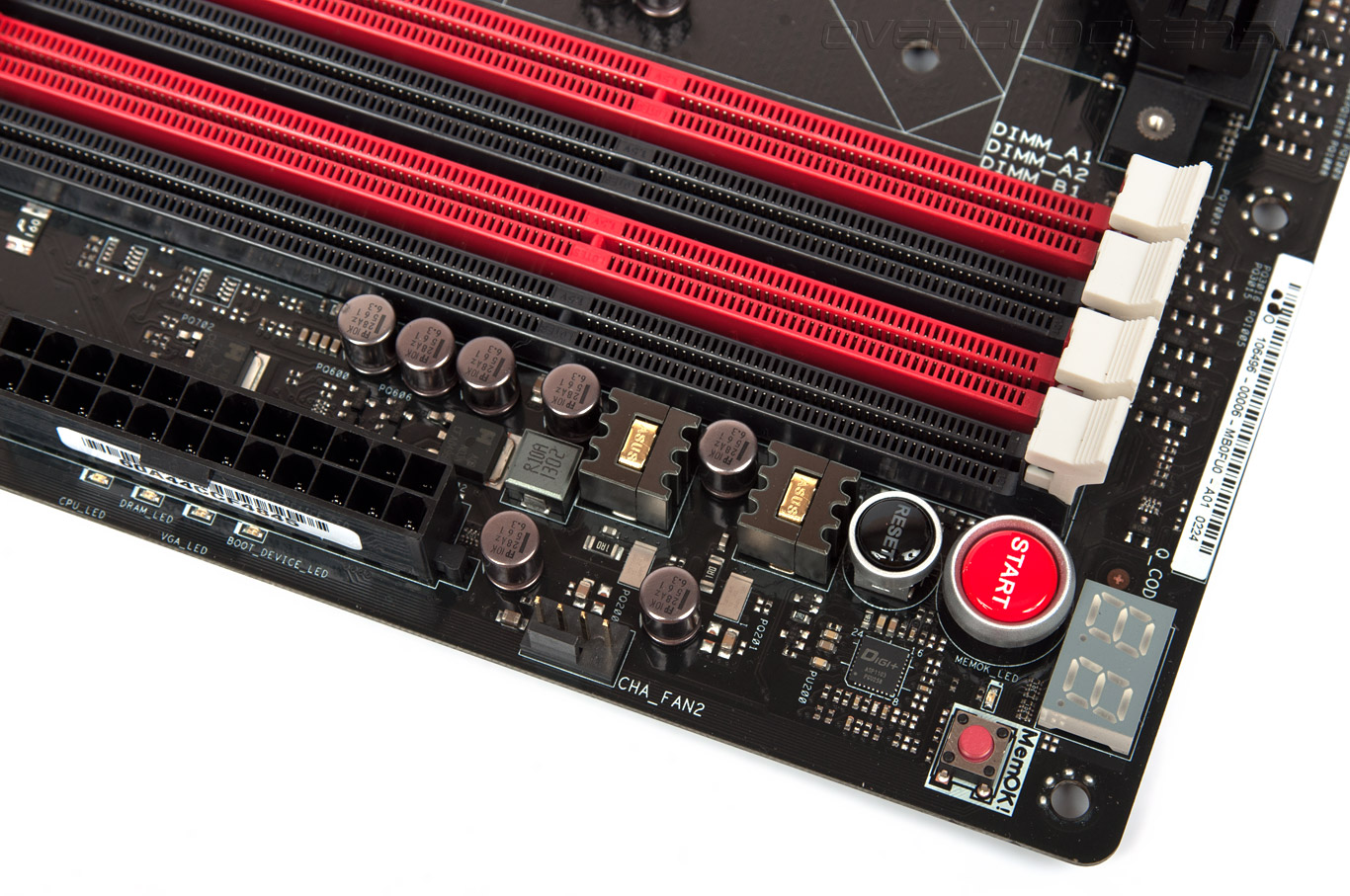

Из конструктивных особенностей, характерных для семейства Republic of Gamers, материнская плата ASUS Maximus VI Hero оснащена только индикатором POST-кодов, да аппаратными кнопками включения и перегрузки, тогда как функцией MemOK!, позволяющей загрузиться даже в случае установке неработоспособных настроек ОЗУ, оснащается большинство продуктов ASUS.
Увы, ради экономии пришлось отказаться от контактных площадок для измерения напряжения, кнопки сброса настроек прошивки Clear CMOS, а также функции ROG Connect, позволяющей осуществлять удаленное управление и мониторинг.
Система охлаждения Maximus VI Hero выполнена с некоторым запасом прочности и рассчитана на эксплуатацию в условиях разгона. Для подключения вентиляторов служат пять четырехконтактных разъемов — все с регулировкой частоты вращения крыльчатки посредством ШИМ. Разъем процессорного охладителя снабжен специальным микропереключателем, который замыкается при подключении вентиляторов с поддержкой широтно-импульсной модуляции и активирует соответствующие алгоритмы управления. Микросхема системной логики охлаждается крупным плоским радиатором, который даже без дополнительного обдува оставался едва теплым во время тестирования.

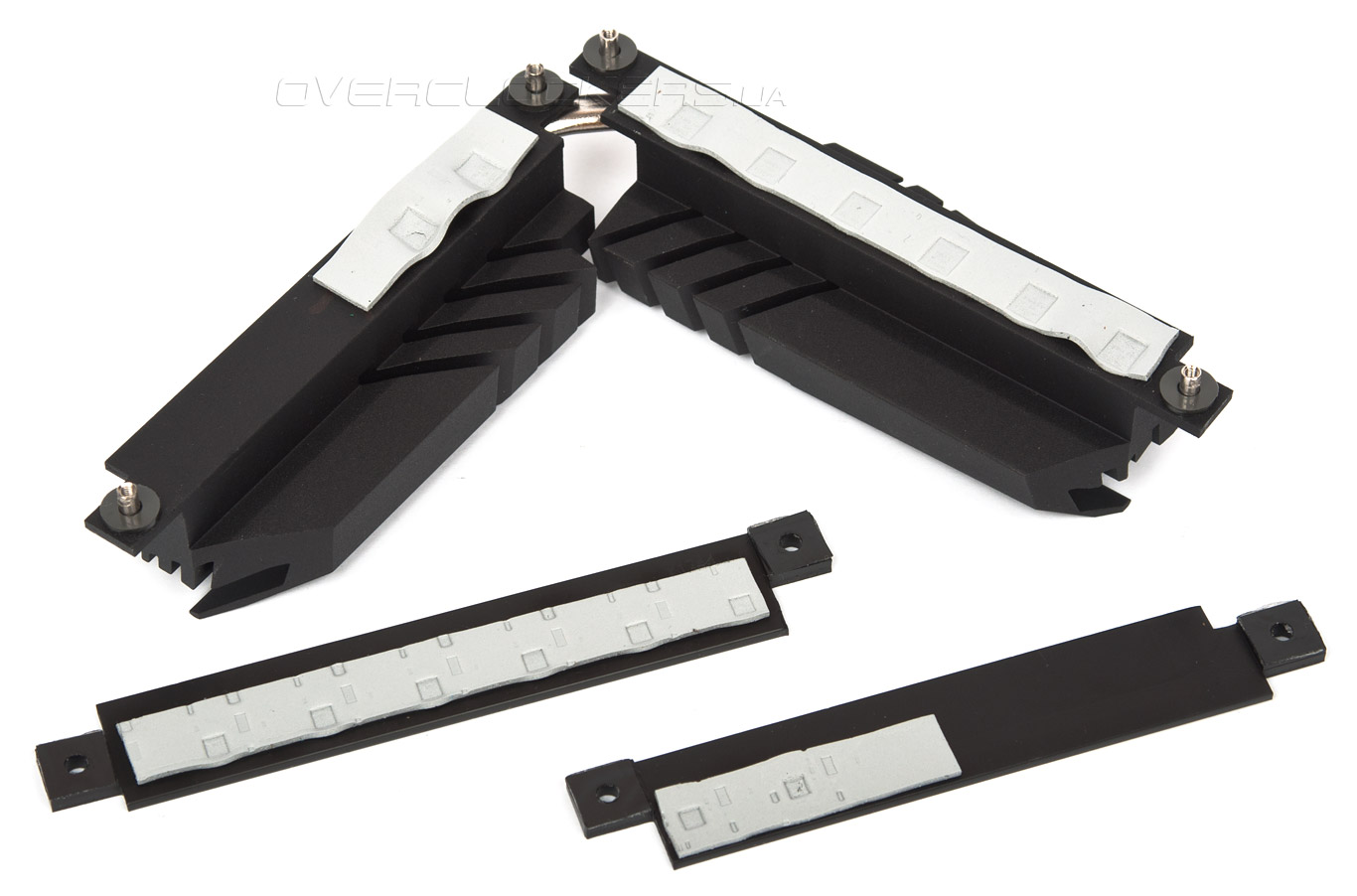

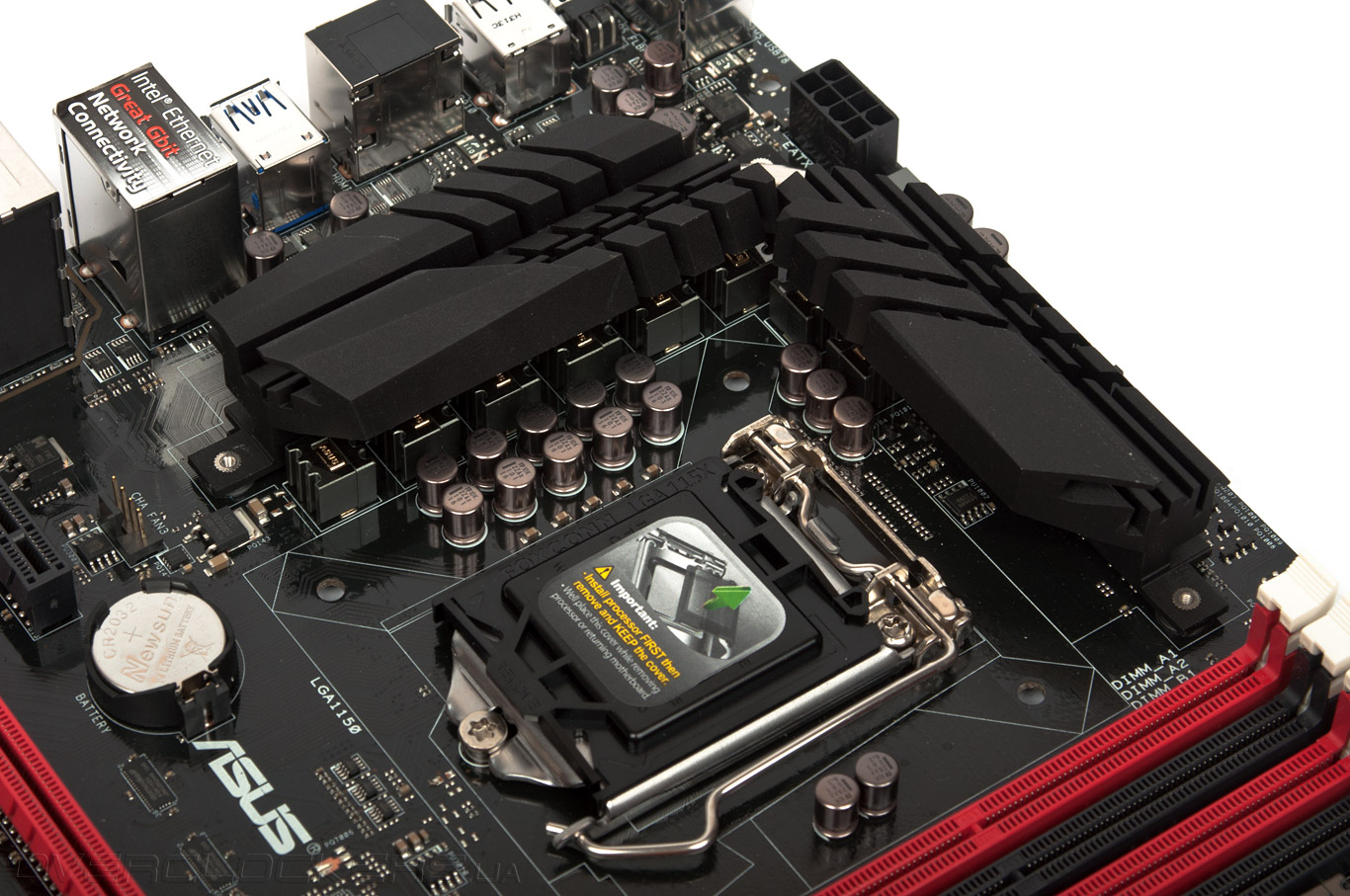

Для отвода тепла от силовых элементов VRM используется пара радиаторов затейливой формы.
В конструкции используется термосифонная трубка, улучшающая равномерность отвода тепла, радиаторы имеют эффективное винтовое крепление. Деформацию текстолита предотвращают металлические пластины, выполняющие по совместительству функции охлаждения электронных компонентов, расположенных с обратной стороны PCB.

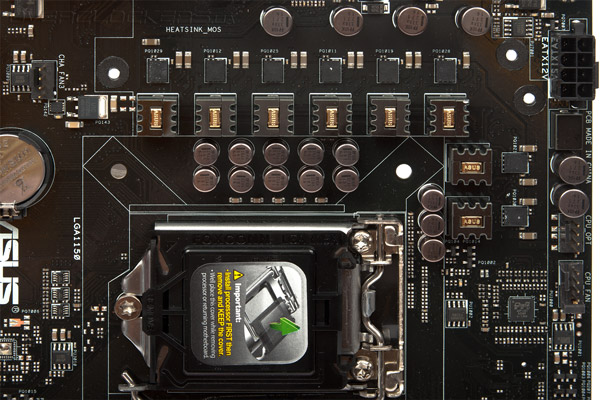

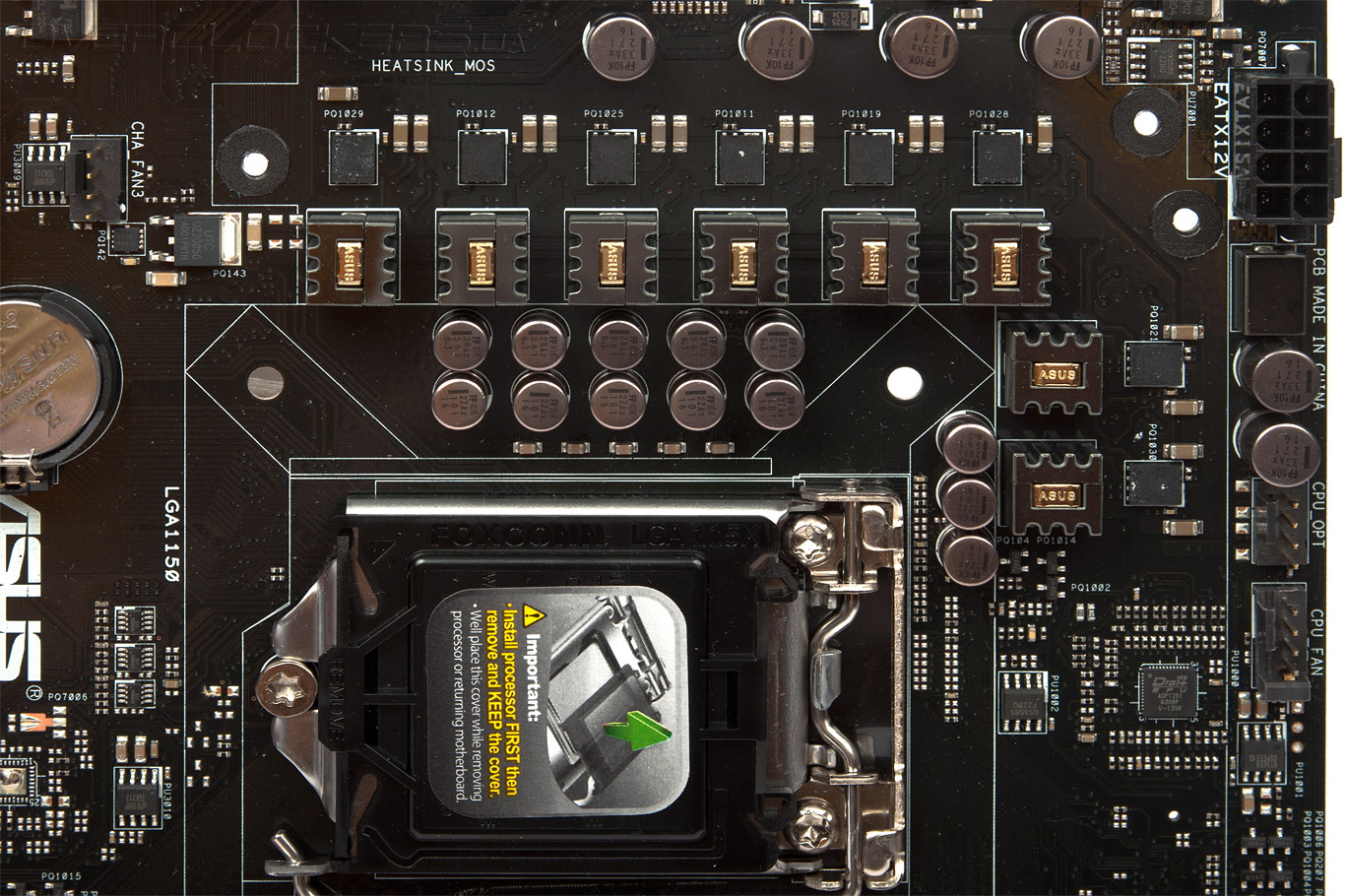

Напряжение к силовой подсистеме новинки подводится посредством восьмиконтактного разъема EPS12V, а сам преобразователь построен по восьмиканальной схеме. Управление VRM выполняется цифровым ШИМ-контроллером DIGI+ VRM EPU ASP1251, в качестве силовых элементов использованы интегральные сборки NexFET, объединяющие пару МОП-транзиторов, производства Texas Instruments. По сравнению с дискретными элементами NexFET CSD87350Q5D обладают лучшим КПД во всем диапазоне нагрузки и демонстрируют меньшие тепловые потери с ростом рабочей частоты.

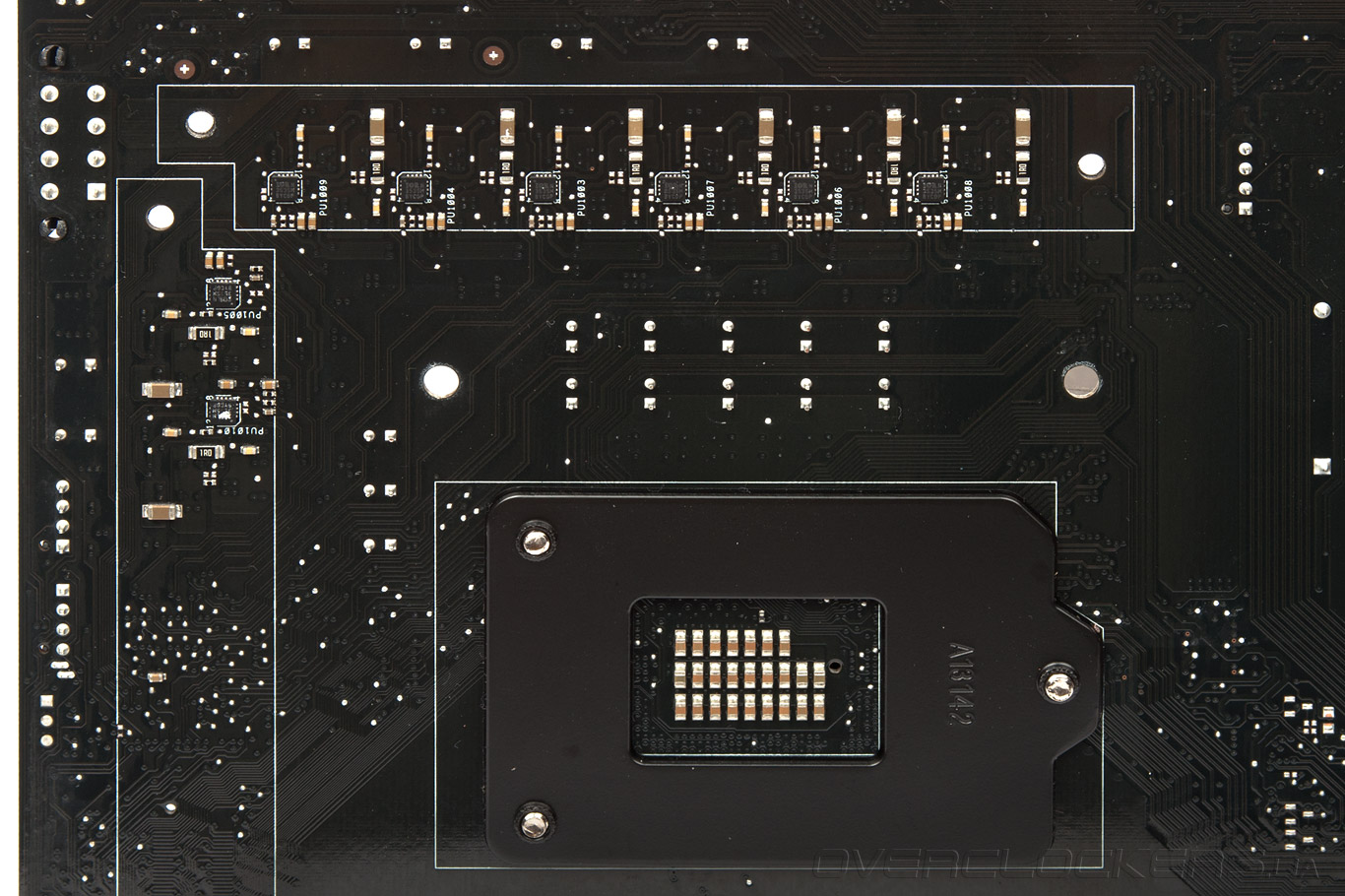

C обратной стороны расположены восемь микросхем-драйверов IR3535, которые обладают минимальным тепловыделением, поэтому, в использовании радиаторов в данном случае не оправдано.
