Прошивка ASUS Maximus VI Impact базируется на управляющем микрокоде AMI, внешний вид и функциональность меню настройки совершенно не отличаются у системных плат ASUS серии Republic of Gamers, рассмотренных нами ранее. UEFI Setup имеет режим EZ Mode, который служит для настройки базовой функциональности и контроля показаний системного мониторинга. В этом режиме пользователи могут задавать дату и время, выбирать режим быстродействия и порядок загрузочных устройств, активировать профили X.M.P, а также настраивать работу вентиляторов.
Для выполнения продвинутых настроек предназначен режим Advanced Mode, причем, у пользователей есть возможность сформировать раздел My Favorites из часто используемых опций, вносить комментарии для каждого пункта меню и просматривать перечень последних изменений.

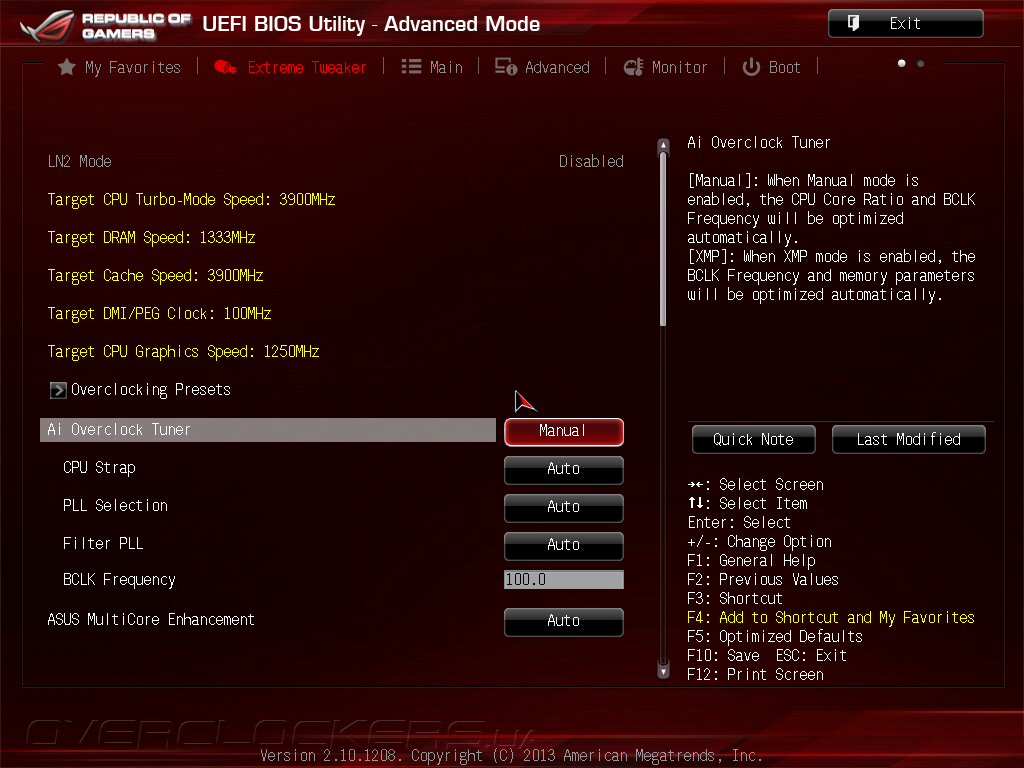

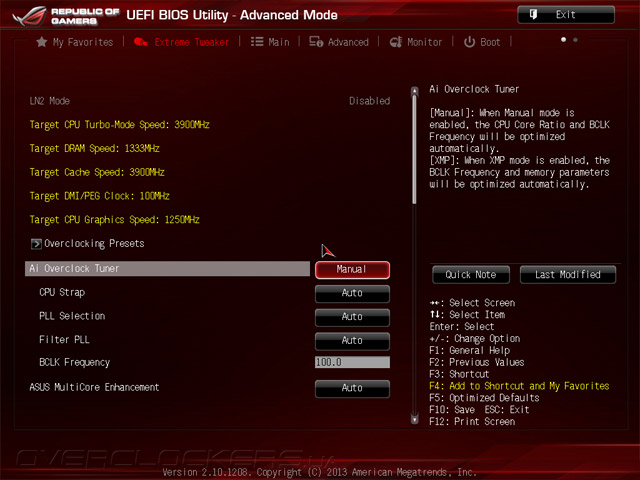

Львиная доля настроек, связанных с разгоном и управлением быстродействием, находится в разделе Ai Tweaker. Именно здесь задаются значения базовой частоты и параметра CPU Strap, который позволяет увеличить BCLK со штатных 100 МГц до 125, 167 или 250 МГц, правда, данная возможность есть только у обладателей Haswell серии «K».
Параметр ASUS MultiCore Enhancement позволяет поднять быстродействие в приложениях, оптимизированных для многопоточного выполнения, а в ручном режиме доступны регулировки множителей вычислительных ядер и Uncore-части центрального процессора.

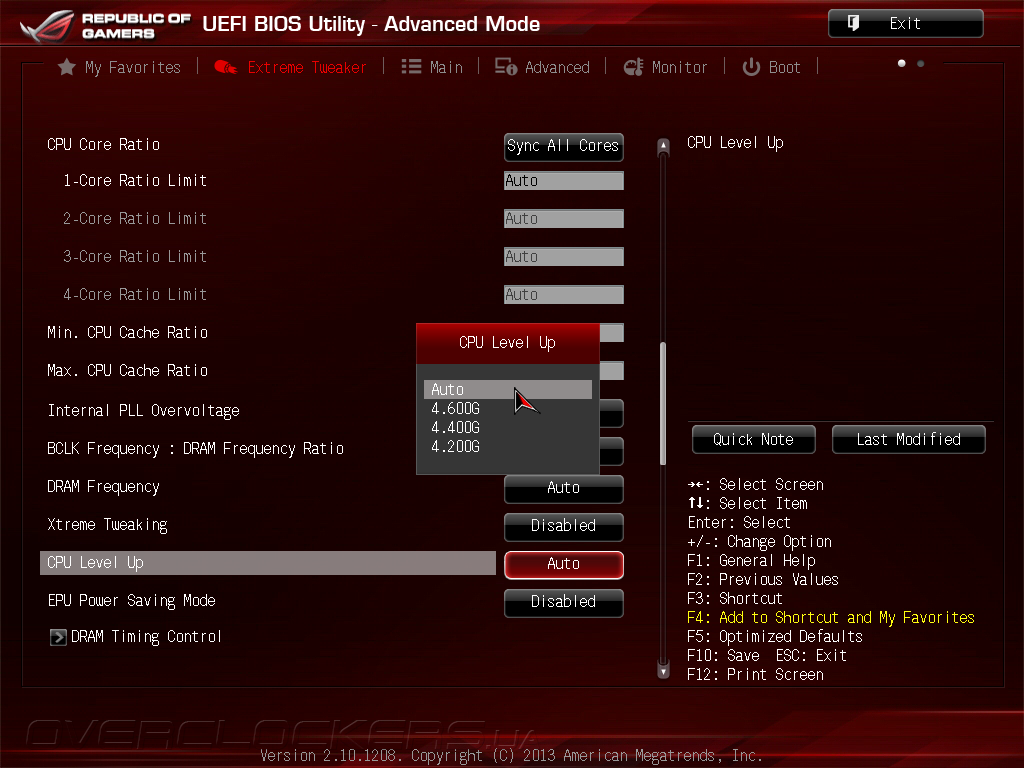

Опция Extreme Tweaking включает оптимизацию для достижения максимальных результатов в некоторых бенчмарках, а CPU Level Up позволяет выбрать один из трех профилей повышенного быстродействия.

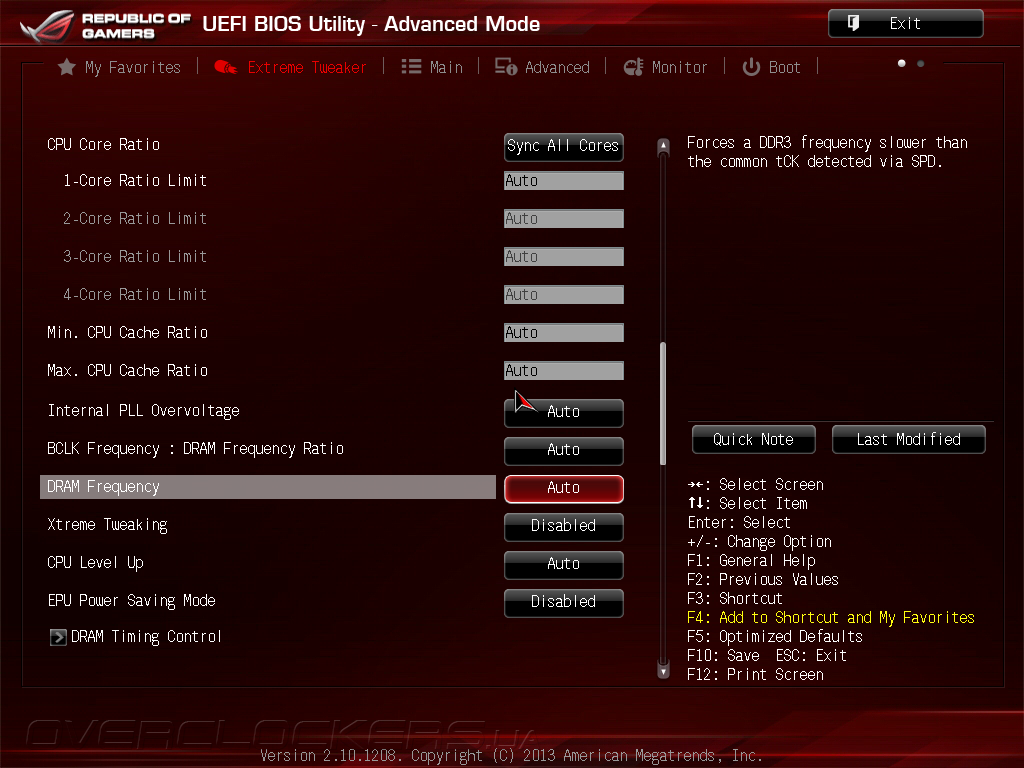

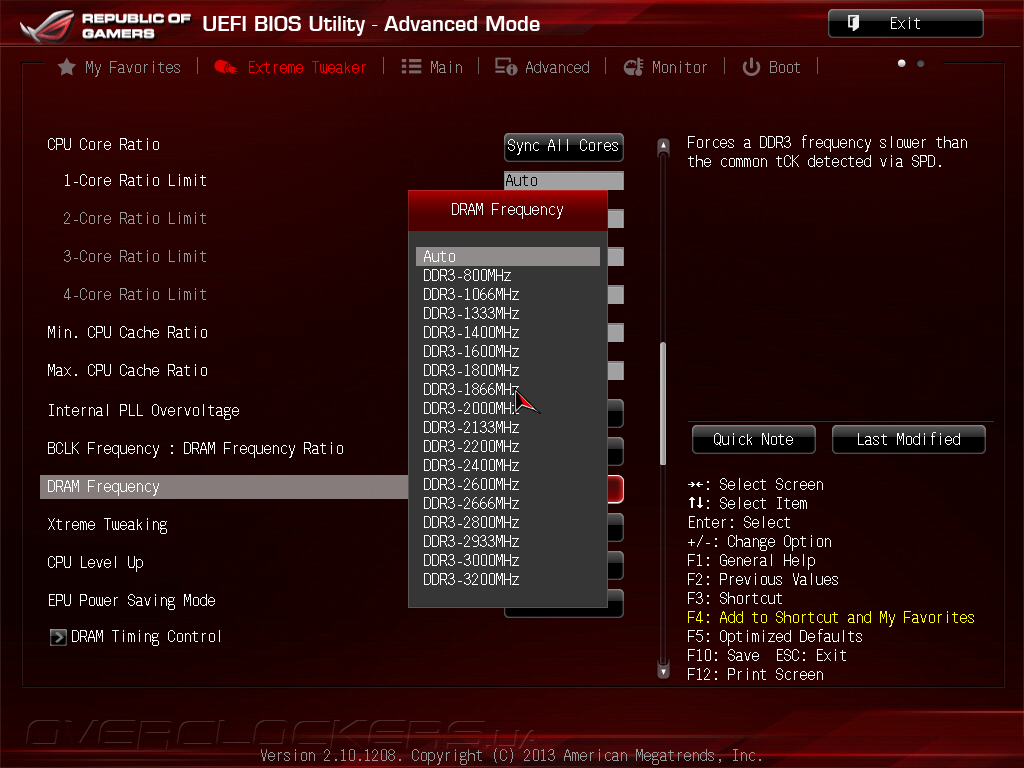

Прошивка Maximus VI Impact обеспечивает увеличение частоты ОЗУ до 3200 МГц в режиме разгона.
Для тонкой настройки оперативной памяти служит подменю DRAM Timing Control, в котором регулируются основные и множество второстепенных таймингов.

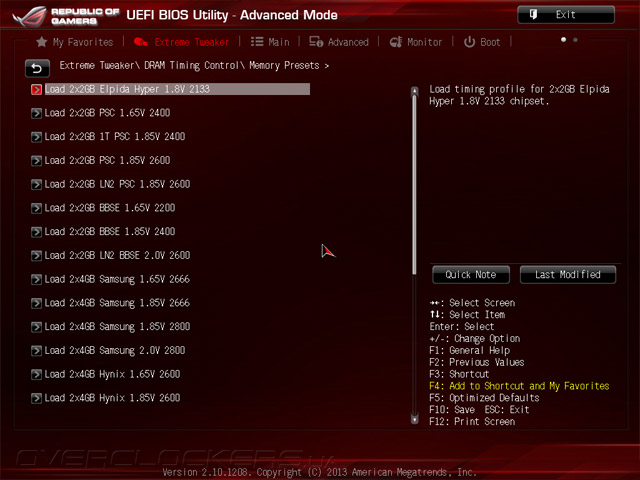

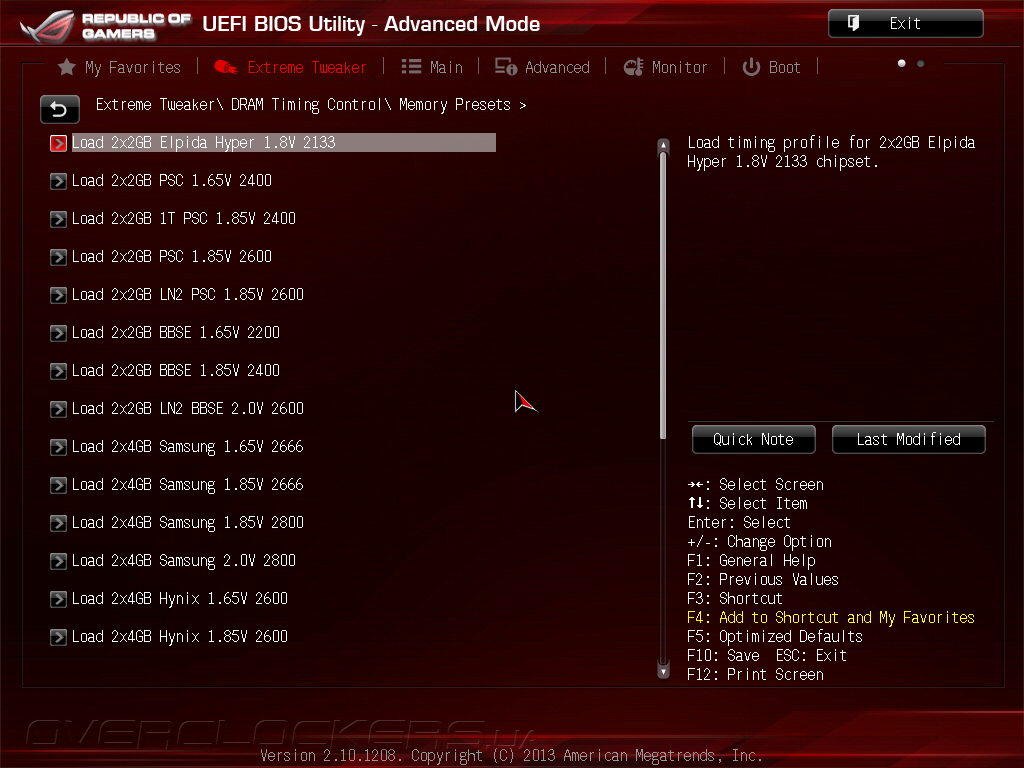

Для обладателей оверклокерских комплектов ОЗУ во вкладке Memory Preset можно подобрать один из профилей, настроенный для работы на повышенных частотах.

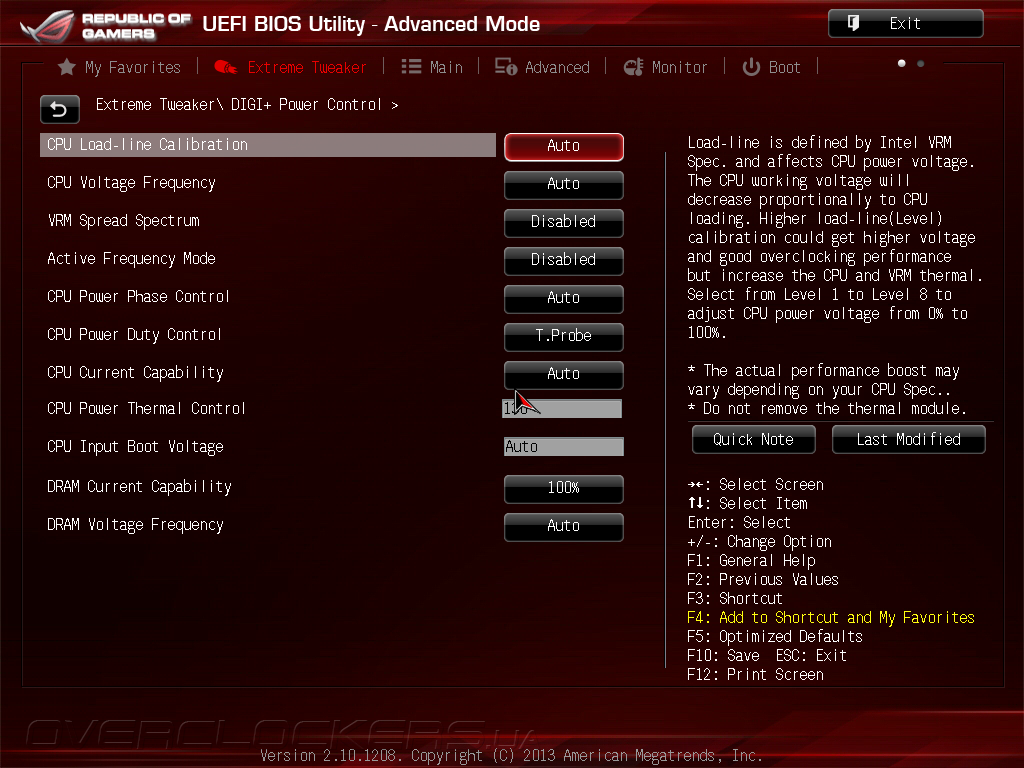

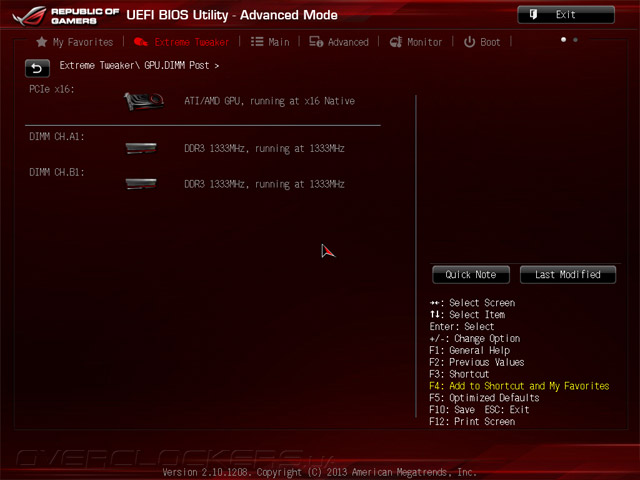

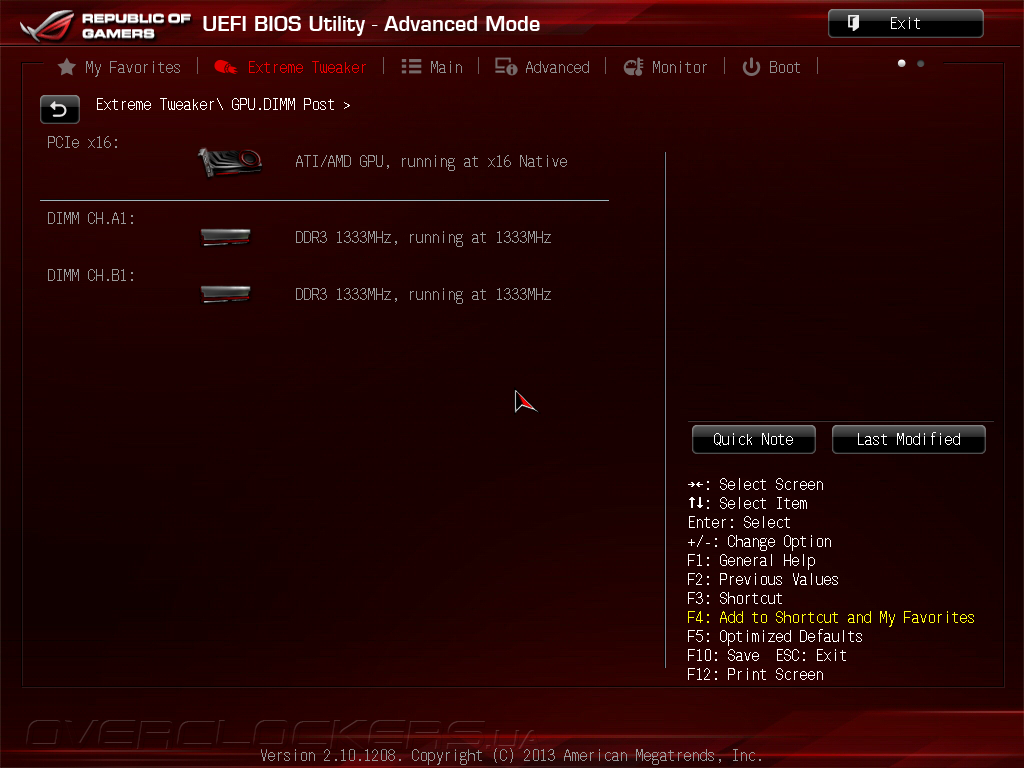

Вкладка GPU.DIMM Post отображает информацию об установленных модулях памяти и видеокарте, а в подменю DIGI+ Power Control находятся тонкие настройки цифровой подсистемы электропитания, такие как регулировка частоты переключения силовых элементов, включение защиты от превышения тока и перегрева, а также активация функции Load Line Calibration для напряжения Vccin.

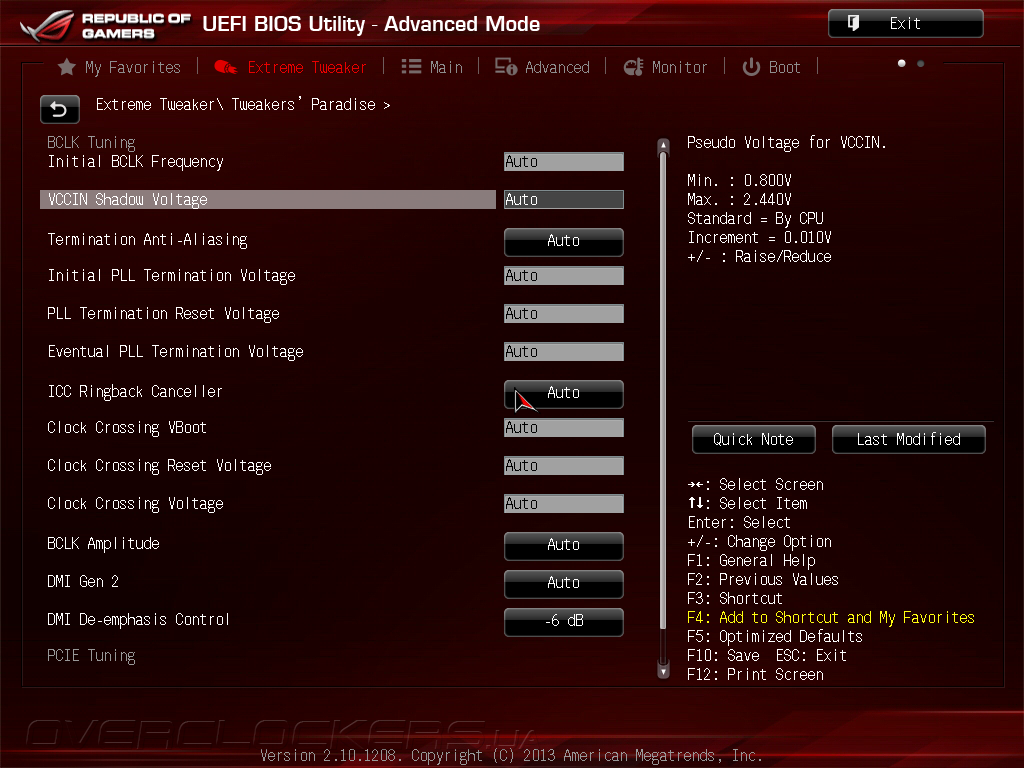

Подменю Tweakers Paradise — «настоящий рай» для профессиональных оверклокеров!
Здесь настраиваются множество параметров, способных улучшить результаты разгона, а также регулируются семь второстепенных напряжений.
| Параметр | Диапазон напряжений, В | Шаг, В |
| VCCIN Shadow Voltage | 0,8–2,44 | 0,01 |
| Initial PLL Termination Voltage | 1,0–3,0 | 0,00625 |
| PLL Termination Reset Voltage | 1,0–3,0 | 0,00625 |
| Eventual PLL Termination Voltage | 1,0–3,0 | 0,00625 |
| Clock Crossing Vboot | 0,1–1,9 | 0,00625 |
| Clock Crossing Reset Voltage | 0,1–1,9 | 0,00625 |
| Clock Crossing Voltage | 0,1–1,9 | 0,00625 |
Вкладка CPU Power Management, как следует из названия, отвечает за настройку энергопотребления центрального процессора. В этой вкладке находится управление интегрированным регулятором напряжения, технологией Intel Turbo Boost, а также функциями энергосбережения.
Меню настройки героини сегодняшнего обзора предлагает богатые возможности по управлению напряжениями.
Несмотря на миниатюрные габариты Maximus VI Impact обеспечивает точно такой же набор регулировок, как и полноразмерные модели ASUS из серии ROG. Перечень напряжений, их диапазоны и шаг регулировки представлены в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Core Voltage Override | 0,001–1,92 | 0,001 |
| CPU Core Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU Cache Voltage Override | 0,001–1,92 | 0,001 |
| CPU Cache Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU System Agent Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU Analog I/O Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU Digital I/O Voltage Offset | –0,999…+0,999 | 0,001 |
| Initial CPU Input Voltage | 0,8–2,44 | 0,001 |
| Eventual CPU Input Voltage | 0,8–2,44 | 0,001 |
| DRAM Voltage | 1,2–2,4 | 0,005 |
| PCH Core Voltage | 0,7–1,8 | 0,00625 |
| PCH VLX Voltage | 0,8–2,0 | 0,00625 |
| VTTDDR Voltage | 0,6–1,4 | 0,00625 |
Продолжает наше знакомство с UEFI Setup новинки раздел Main, в котором выводится информация о версии управляющего микрокода, задаются системные дата и время. Здесь же находится меню выбора языка.

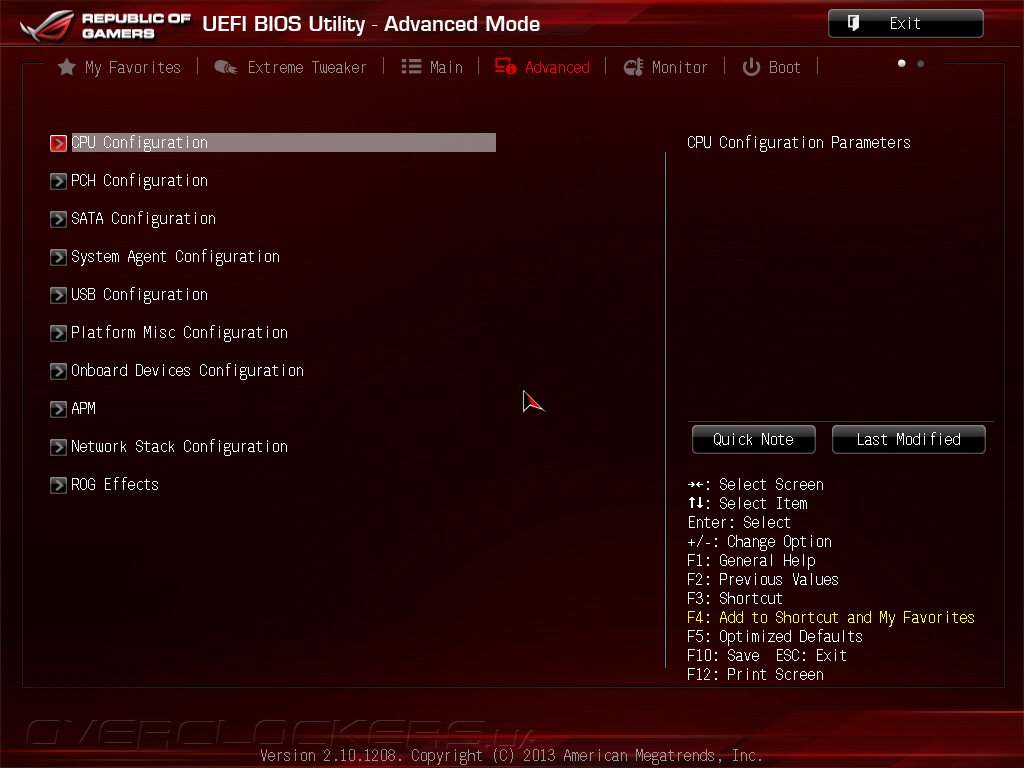

Меню Advanced предназначено для управления центральным процессором, а также функциями системной логики и дополнительных контроллеров, которые отвечают за возможности расширения материнской платы.
Во вкладке CPU Configuration выводится подробная информация об установленном процессоре и настраивается работа его специфические функций, таких как аппаратная виртуализация или защита от вирусов, вызывающих ошибку переполнения буфера.

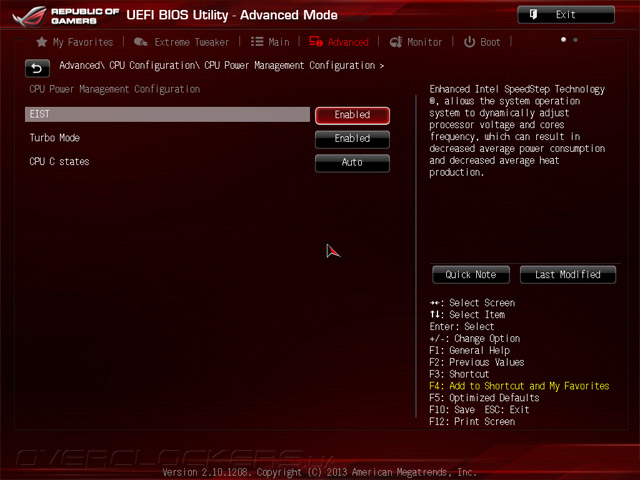

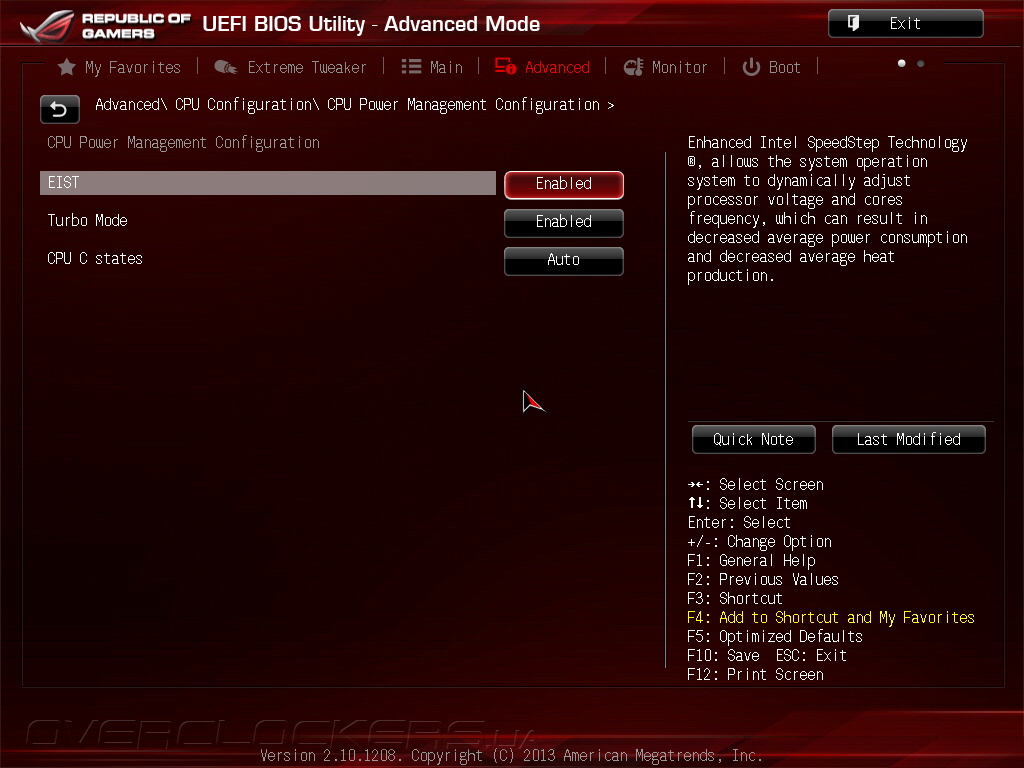

В подменю CPU Power Management Configuration задается работа технологий энергосбережения.

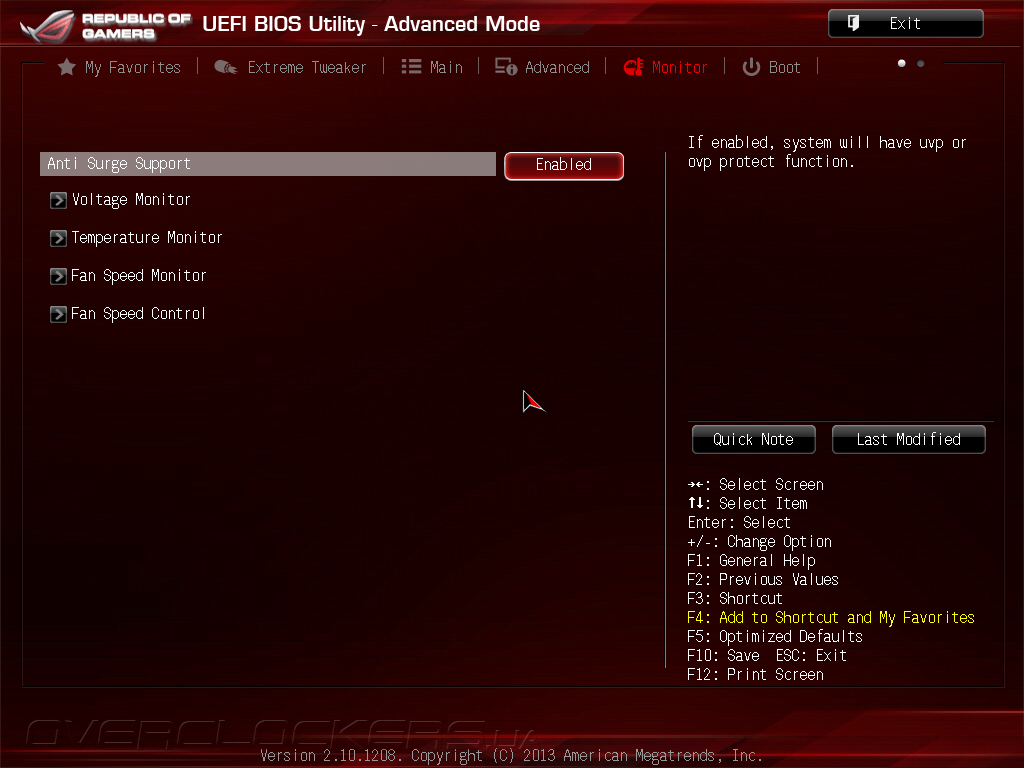

Аппаратный мониторинг и управление скоростями вращения вентиляторов находятся в разделе Monitor.

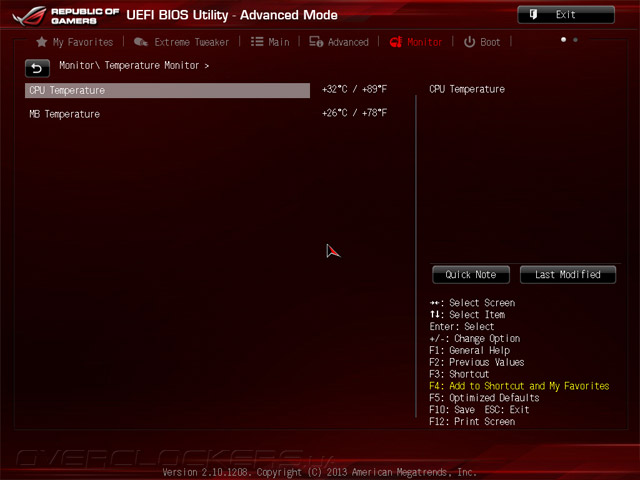

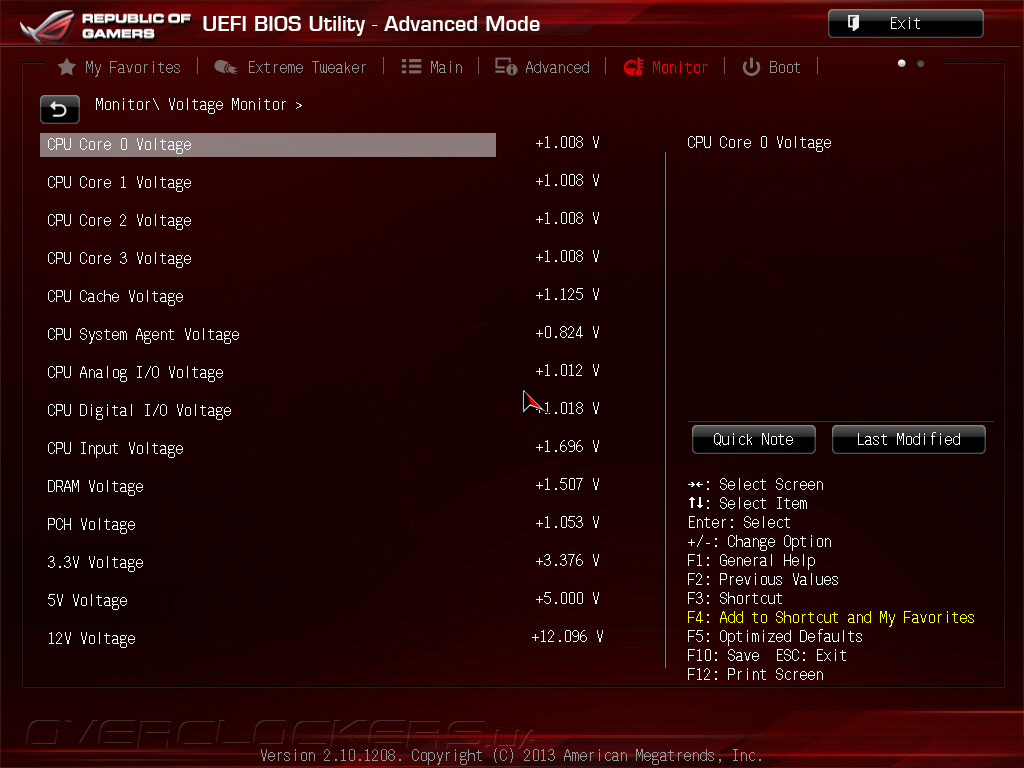

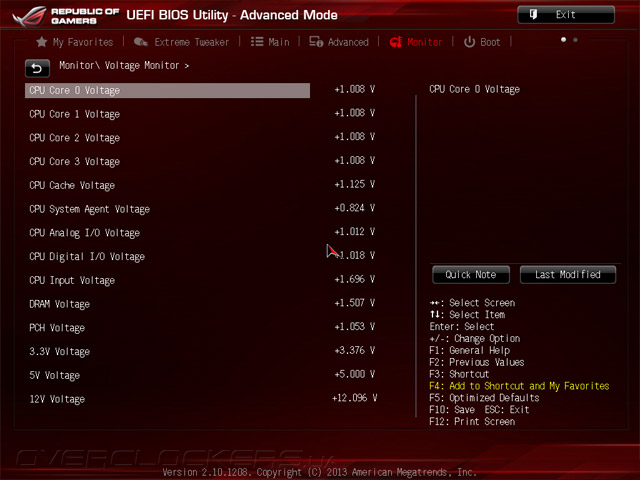

Значения напряжений питания выводятся во вкладке Voltage Monitor, а показания двух температурных датчиков — в подменю Temperature Monitor.

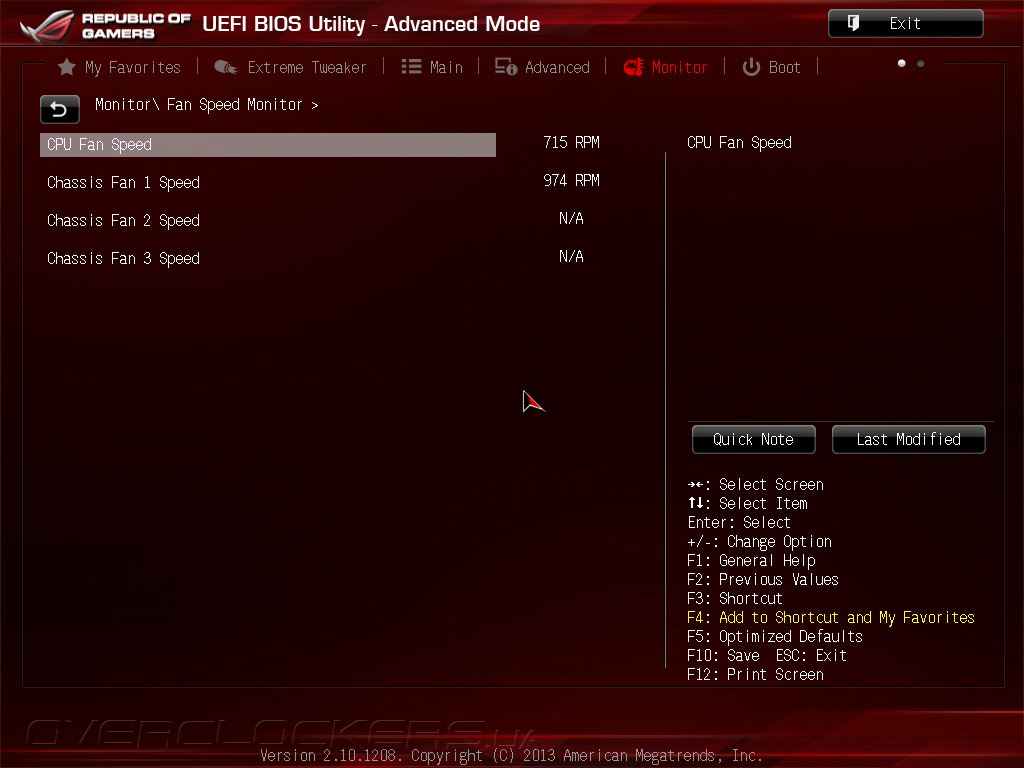

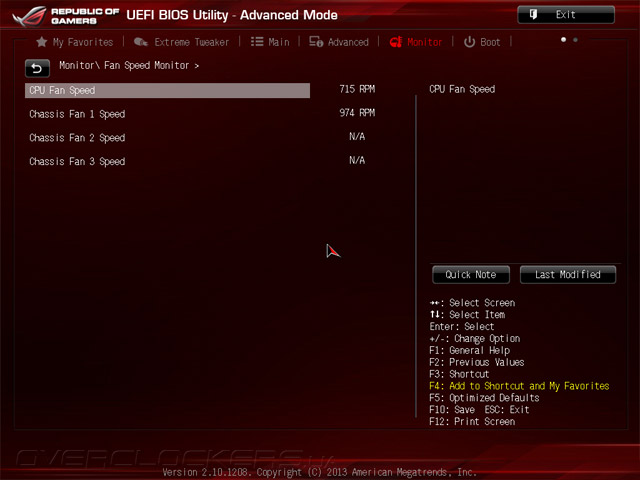

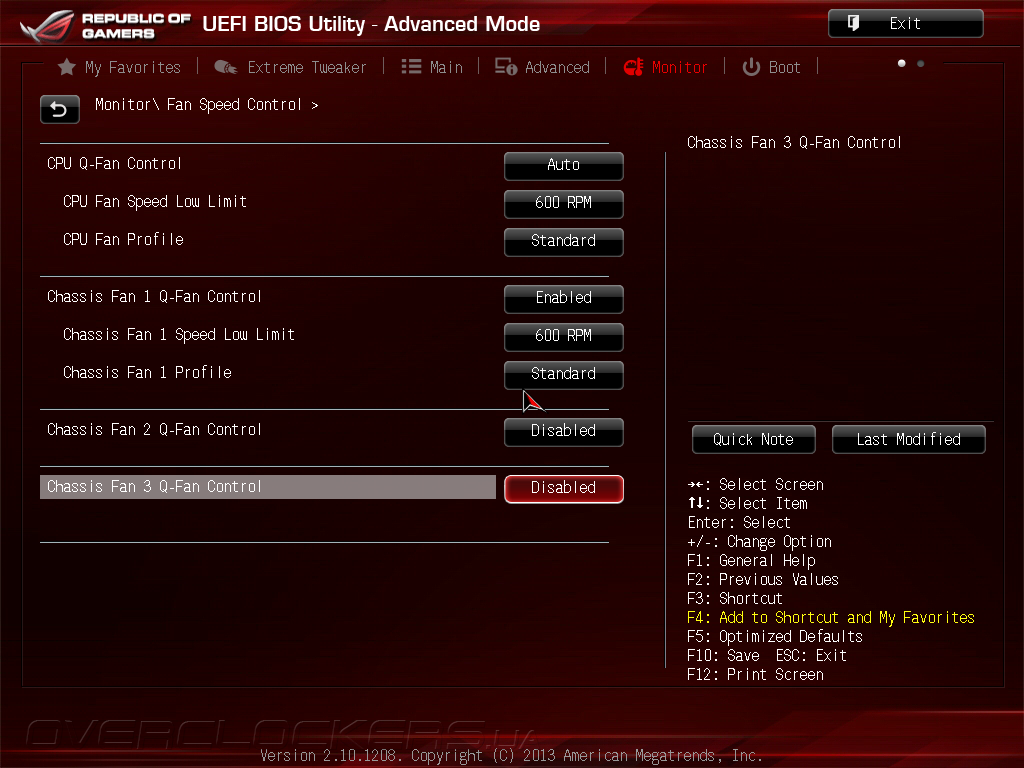

За отображение скоростей вращения четырех вентиляторов отвечает подраздел Fan Speed Monitor, а их режимы работы настраиваются во вкладке Fan Speed Control. Пользователи могут выбирать один из предустановленных профилей, либо настроить работу крыльчаток охладителей вручную.
Раздел Boot, как следует из названия, управляет процессом загрузки материнской платы.

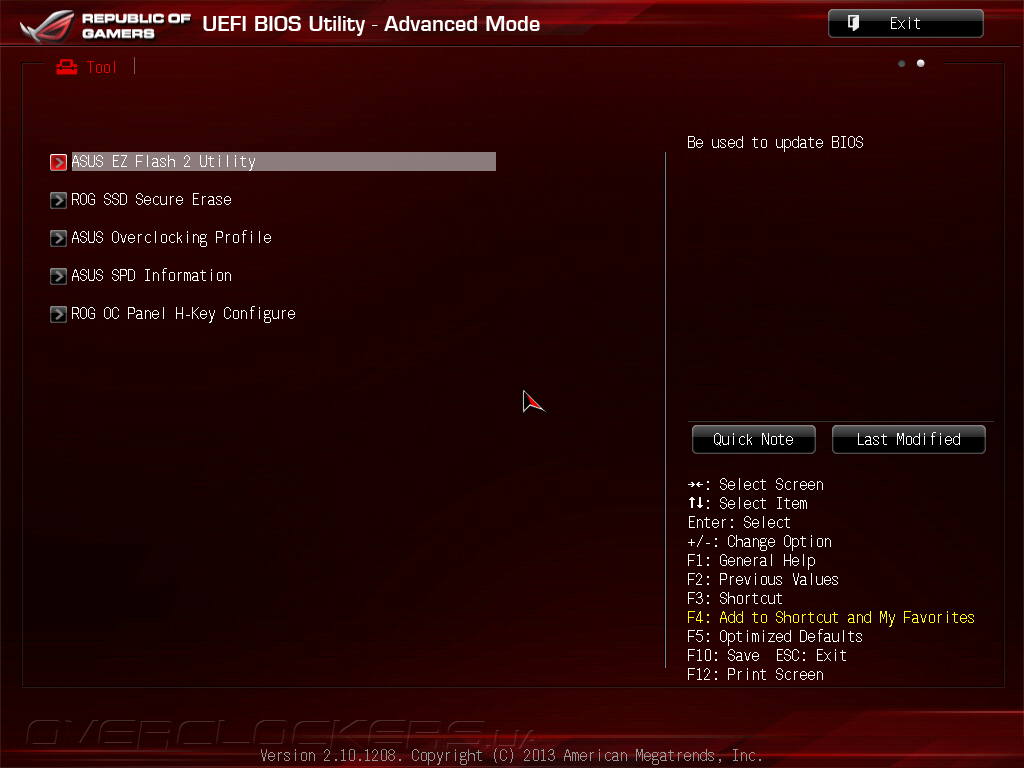

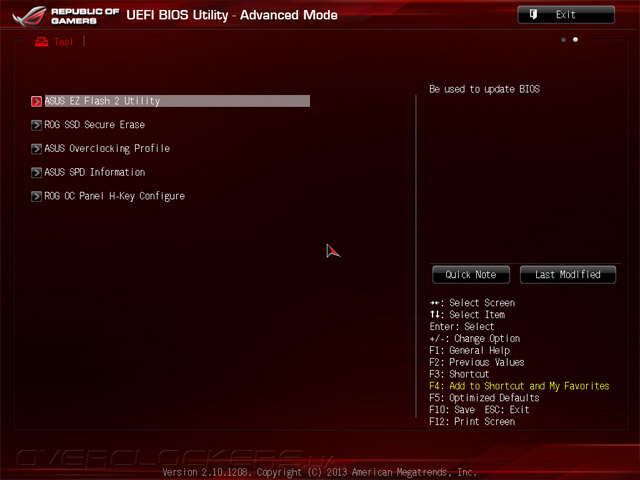

Меню настройки Maximus VI Impact имеет ряд полезных инструментов, объединенных в разделе Tool.

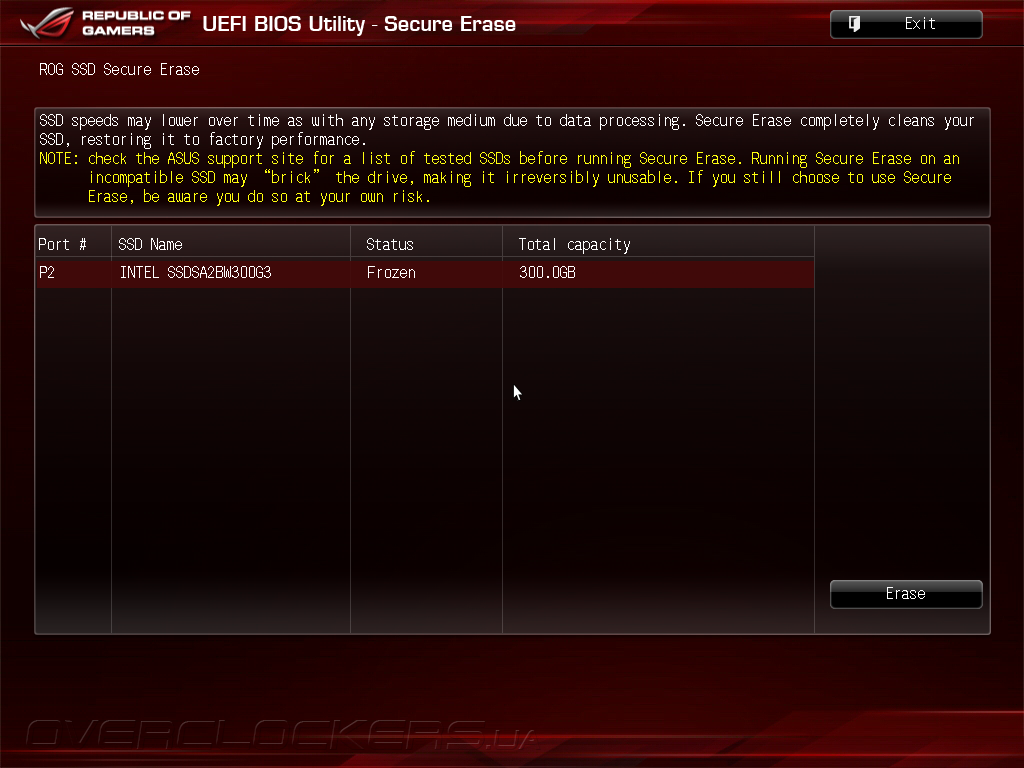

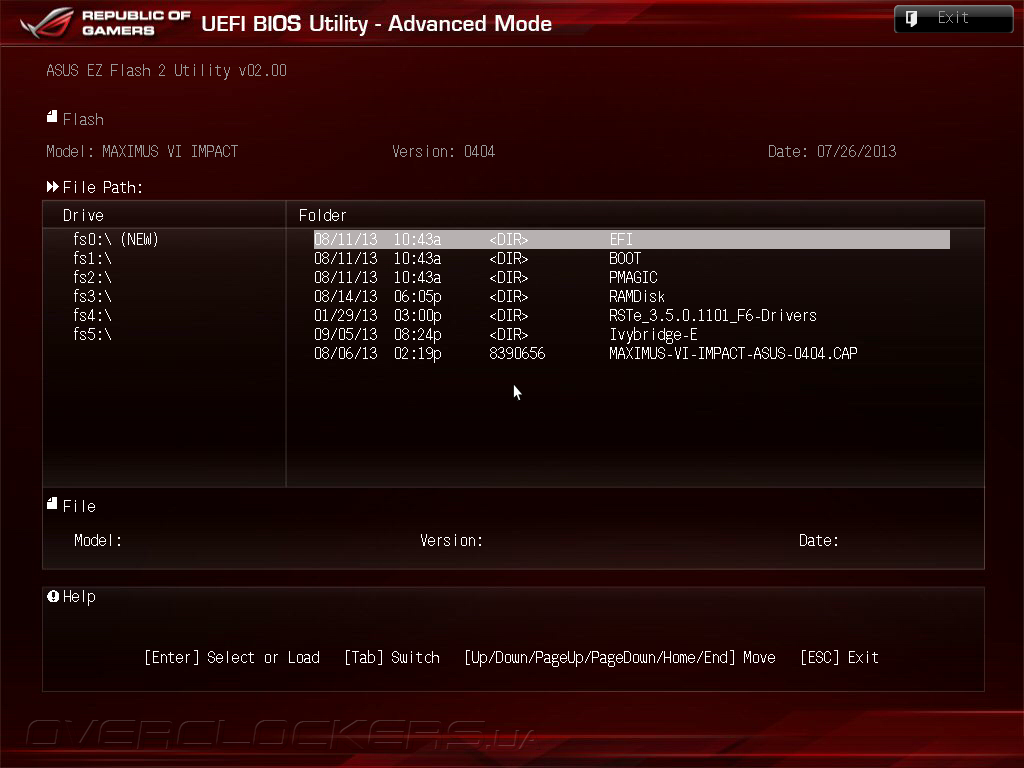

Среди них утилита для обновления управляющего микрокода EZ Flash II и функция гарантированного удаления данных с твердотельных накопителей ROG SSD Secure Erase.

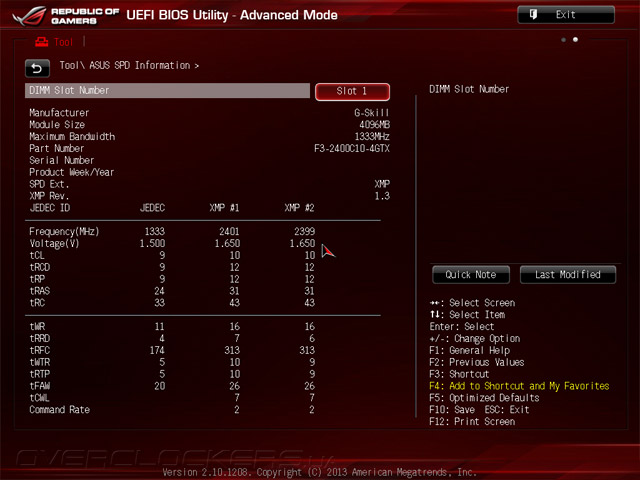

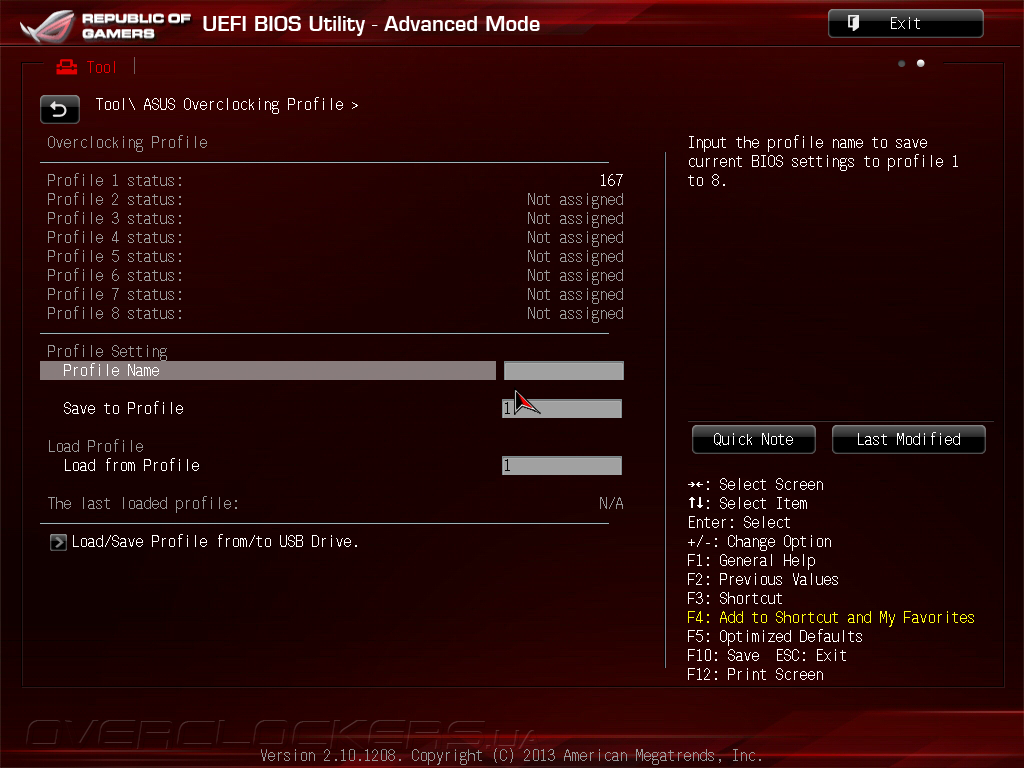

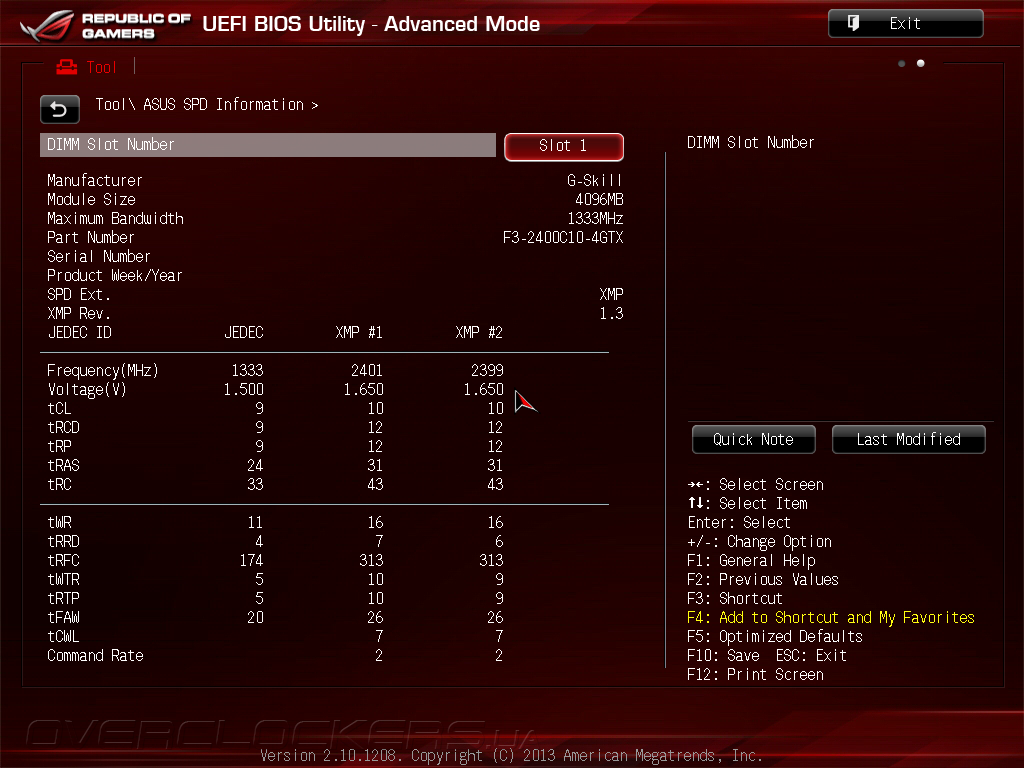

Для хранения наборов пользовательских настроек служит вкладка Overclocking Profile, а подпрограмма SPD Information позволяет получить информацию о настройках ОЗУ, записанных в микросхеме SPD.

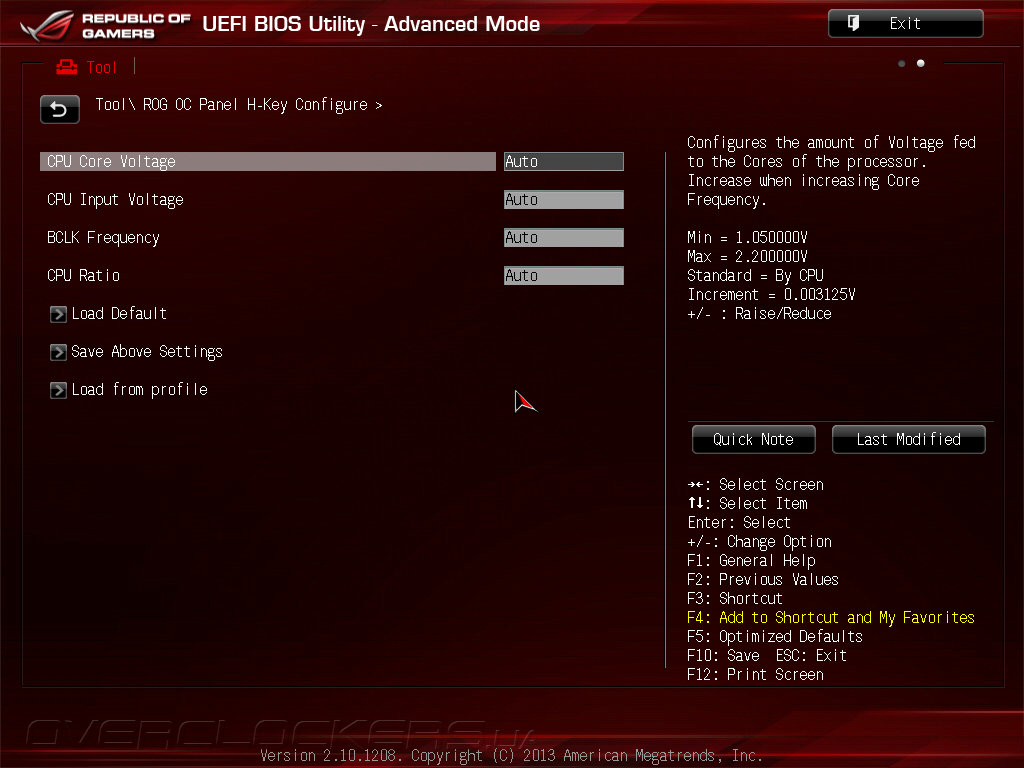

Наконец, вкладка ROG OC Panel H-Key Configure служит для настройки внешней панели OC Panel, однако, сама панель в комплекте поставки Maximus VI Impact отсутствует.
Комплектное ПО
Как и все другие системные платы ASUS семейства Republic of Gamers наша Maximus VI Impact комплектуется DVD-диском со всеми необходимыми драйверами и набором полезных программ, среди которых имеется Ai Suite 3. Данное ПО объединяет в едином интерфейсе множество функций, но мы остановимся на тех, что обеспечивают управление разгоном. В нижней части окна выводятся показания датчиков системного мониторинга, и задается срабатывание сигнализации о достижении пороговых значений.

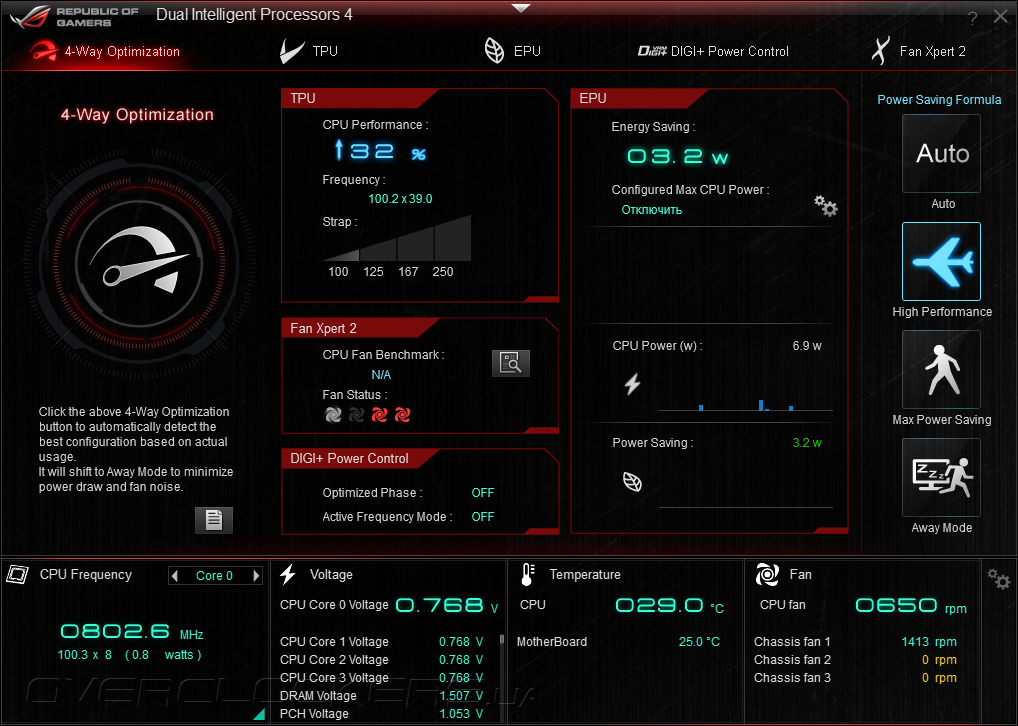

За настройки параметров быстродействия отвечает утилита Dual Intelligent Processor 4, в её главном окне отображается сводная информация о режиме работы системной платы. Здесь же можно запустить функцию 4-Way Optimization, которая автоматически настраивает быстродействие и энергопотребление в зависимости от сценария использования.
Вкладке TPU отвечает за разгон и управление напряжениями питания.

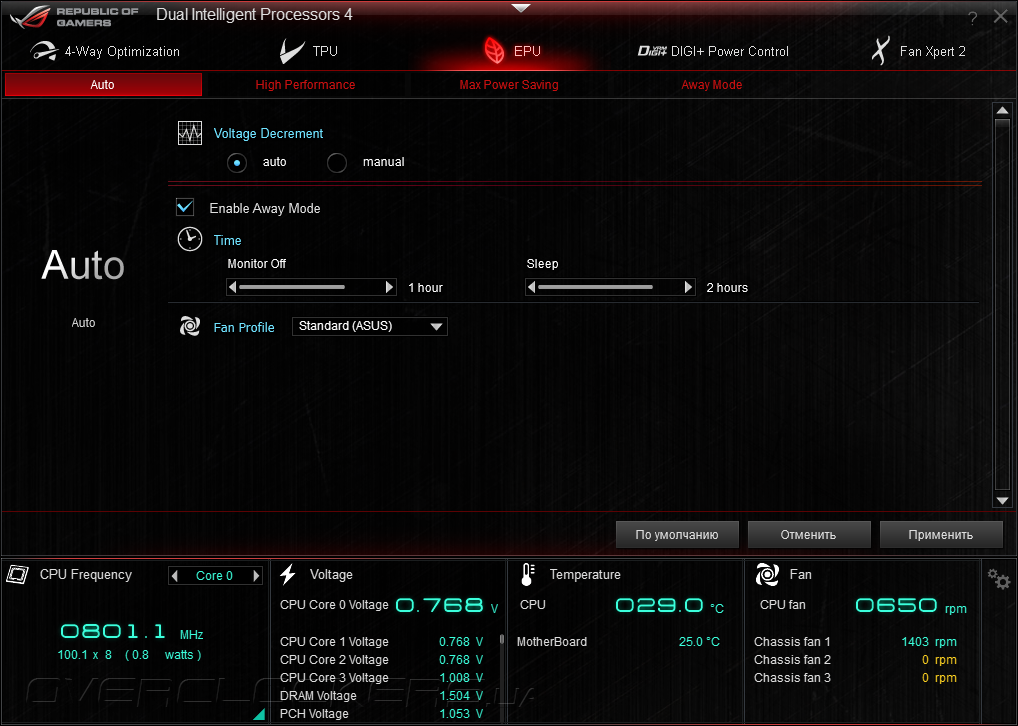

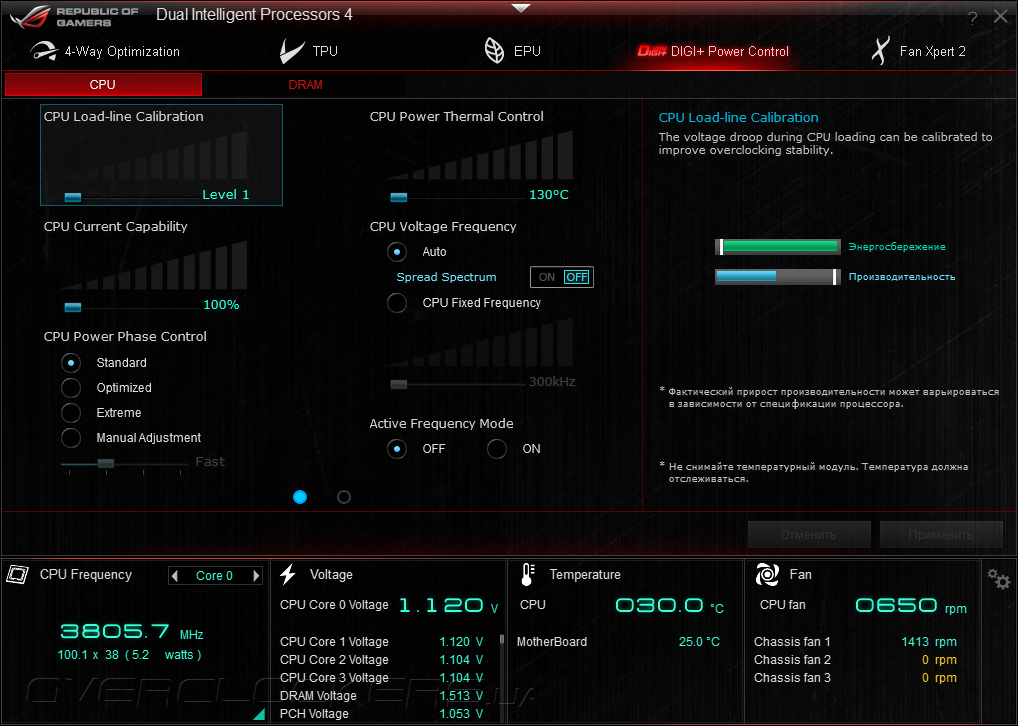

Раздел EPU предназначен для тонкой настройки режима экономии электроэнергии, а вкладка DIGI+ Power Control позволяет задать параметры подсистемы электропитания.
Наконец, для управления частотой вращения вентиляторов служит утилита Fan Xpert 2. Она дает возможность настроить алгоритм работы «карлсонов» в зависимости от температуры центрального процессора или вручную задать скорость любого из четырех вентиляторов.
Функциональность Ai Suite 3 дополняет программа Mem TweakIT, предназначенная для тонкой настройки подсистемы ОЗУ, и приложение RAMDisk, которое позволяет создавать в области оперативной памяти виртуальный логический диск.

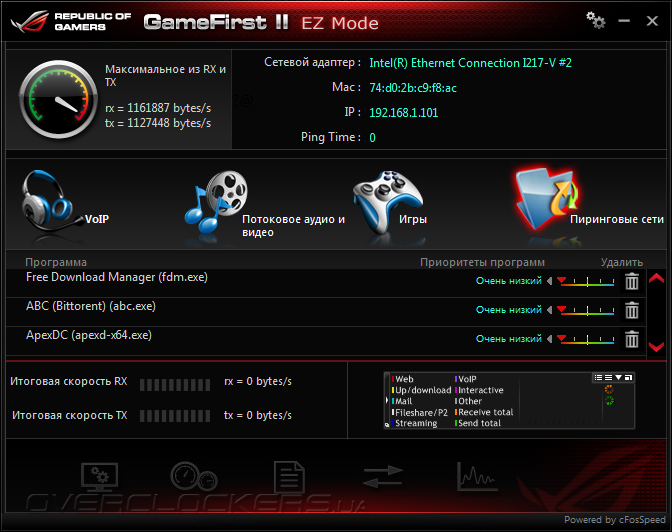

Для управления полосой пропускания соединения с Интернет служит утилита GameFirstII, которая анализирует пользовательский трафик, выделяет среди него пакеты онлайн-игр и присваивает им высший приоритет, благодаря чему повышается комфортность геймпплея.
Наконец, Maximus VI Impact поддерживает фирменную технологию ROG Connect, обеспечивающую удаленный мониторинг и управление разгоном, и утилиту ASUS Boot Settings, при помощи которой выполняется автоматический вход в меню настройки при загрузке системной платы.
