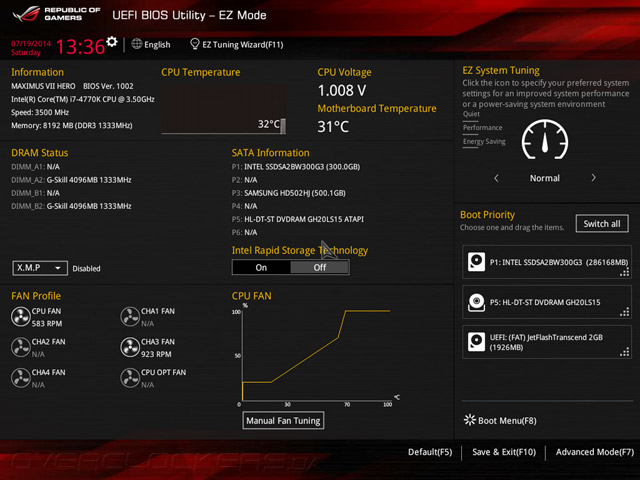

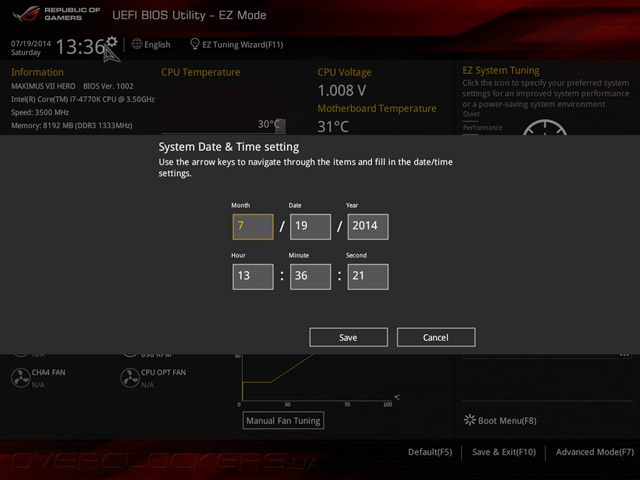

В основе прошивки материнской платы ASUS Maximus VII Hero лежит микрокод UEFI разработки компании AMI. Меню настройки имеет оригинальный графический интерфейс, а также ряд инструментов, которые облегчают конфигурирование. UEFI Setup имеет два режима работы: EZ Mode и Advanced Mode. В первом случае пользователям доступны показания основных датчиков системного мониторинга, а также предлагается базовый набор настроек, таких как установка даты и времени, активация профилей Х.М.Р., выбор порядка загрузочных устройств.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/17-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/18-asus-maximus-VII-hero.jpg)

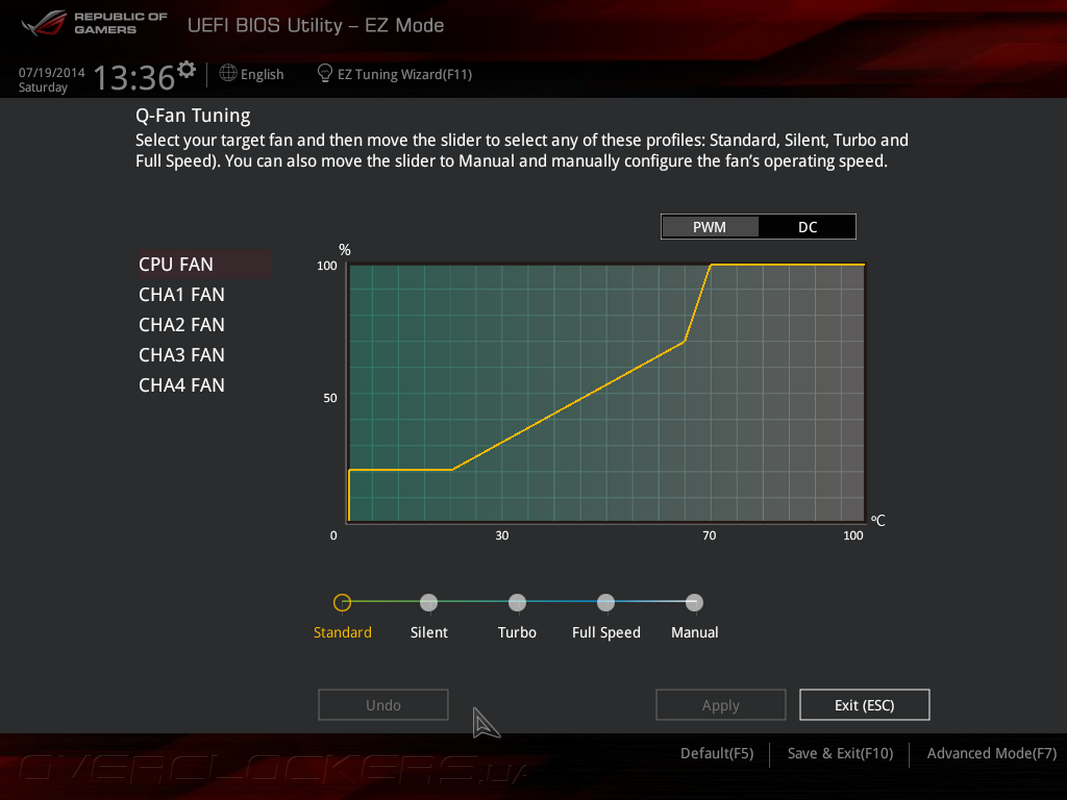

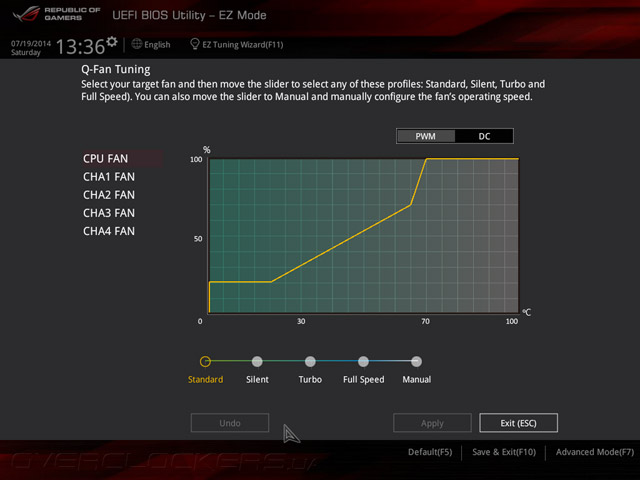

Для управления скоростями вращения процессорного и четырех корпусных вентиляторов служит микропрограмма Q-Fan Tuning, которая позволяет выбрать один из встроенных профилей, либо задать режим работы вручную.

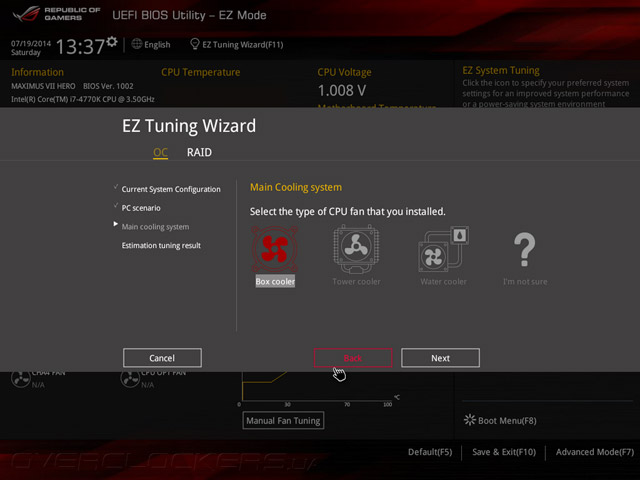

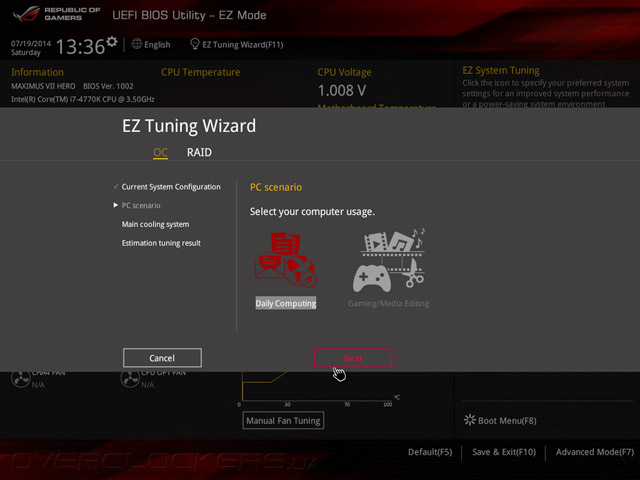

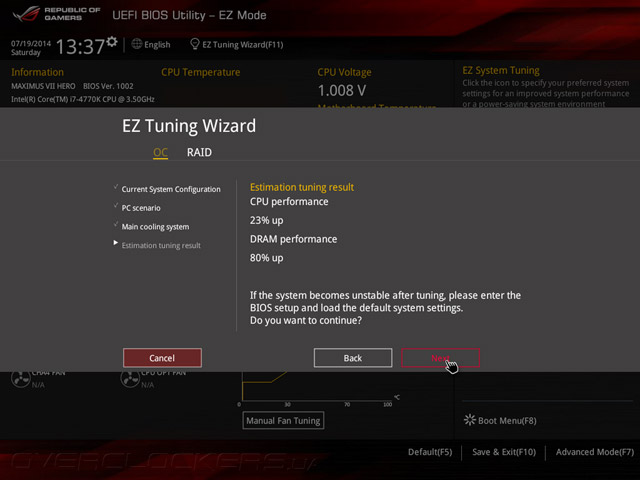

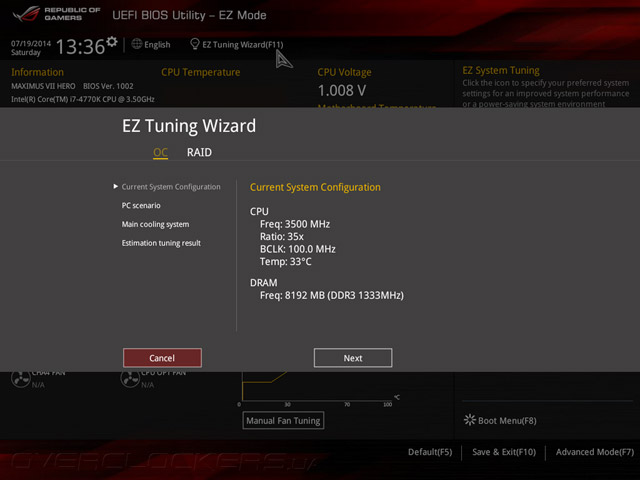

Одной из особенностей прошивок новых «материнок» ASUS стала функция настройки быстродействия EZ Tuning Wizard. С ее помощью пользователи могут легко и быстро оптимизировать производительность исходя из выполняемых задач и типа процессорного кулера. В итоге прошивка самостоятельно подберет подходящие параметры и предложит применить их после перегрузки.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/20-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/21-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/22-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/23-asus-maximus-VII-hero.jpg)

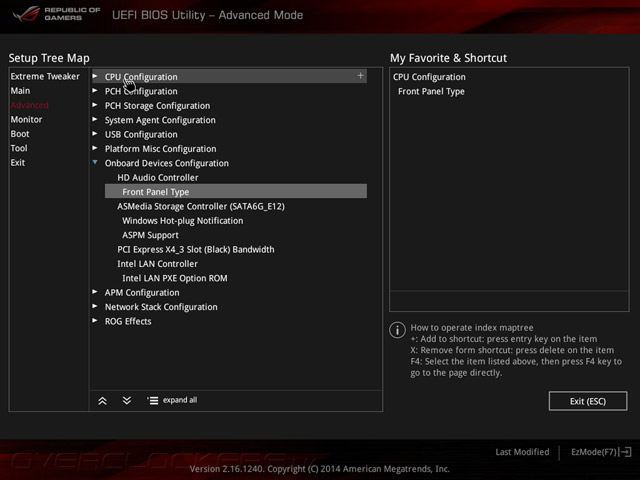

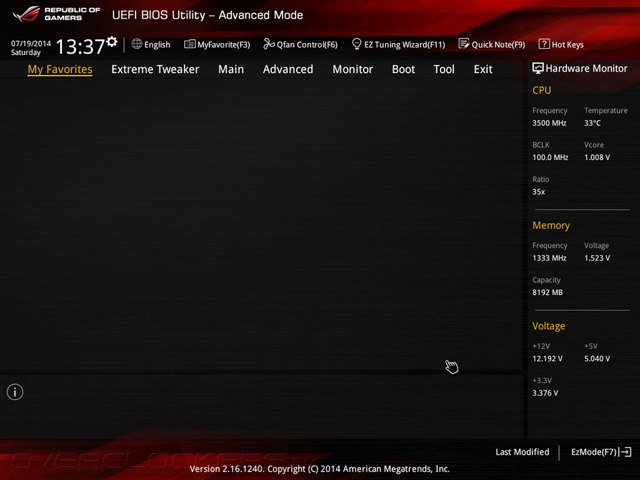

Конечно, EZ Mode не дает возможности тонкой настройки системной платы, поэтому, опытным пользователям придется воспользоваться Advanced Mode, предоставляющим полную свободу действий. Интересной особенностью данного режима является наличие вкладки My Favorites, которую пользователи могут самостоятельно наполнить наиболее часто используемыми пунктами меню.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/24-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/25-asus-maximus-VII-hero.jpg)

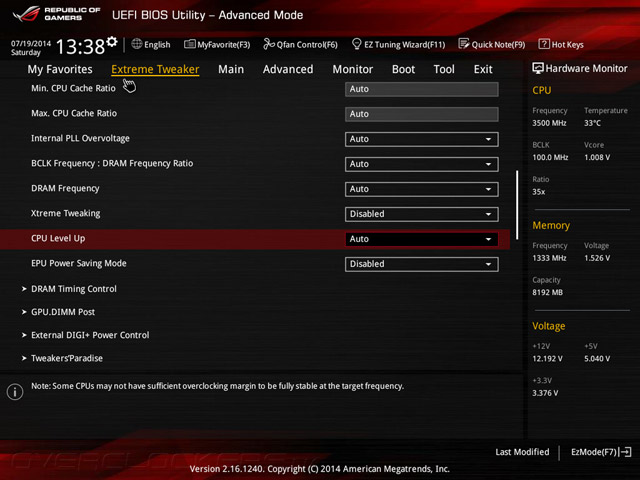

Львиная доля настроек, которые отвечают за разгон, находятся в разделе Extreme Tweaker, где регулируются ключевые параметры, влияющие на производительность, как то: базовая частота, коэффициенты умножения процессорных ядер и кольцевой шины, а также режим работы ОЗУ. Здесь же включаются опции MultiCore Enhancement и Xtreme Tweaking. Первая немного повышает скорость работы в многопоточных приложениях, а с помощью второй можно попробовать поднять результаты в некоторых старых бенчмарках.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/26-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/27-asus-maximus-VII-hero.jpg)

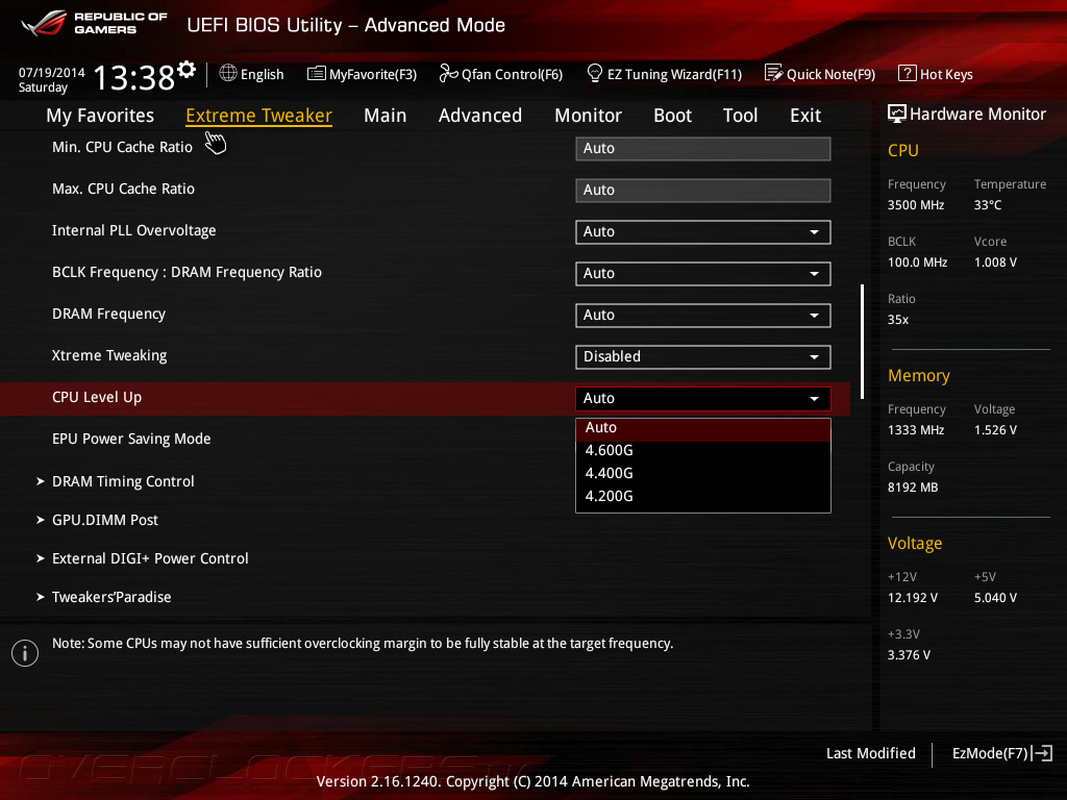

В прошивку встроена функция CPU LevelUp, предназначенная для автоматического разгона центрального процессора.

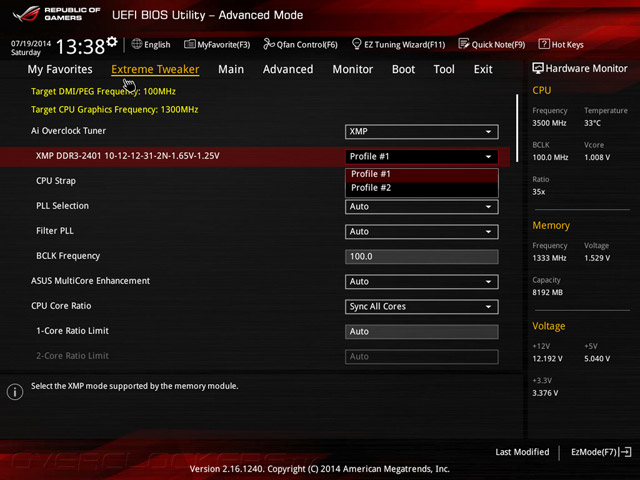

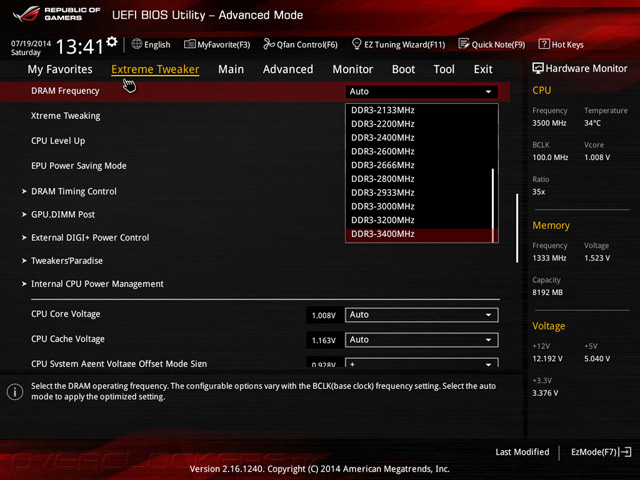

Для подсистемы ОЗУ можно активировать профиль X.M.P., либо задать рабочую частоту вручную, причем предел увеличения простирается до 3200 МГц.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/29-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/30-asus-maximus-VII-hero.jpg)

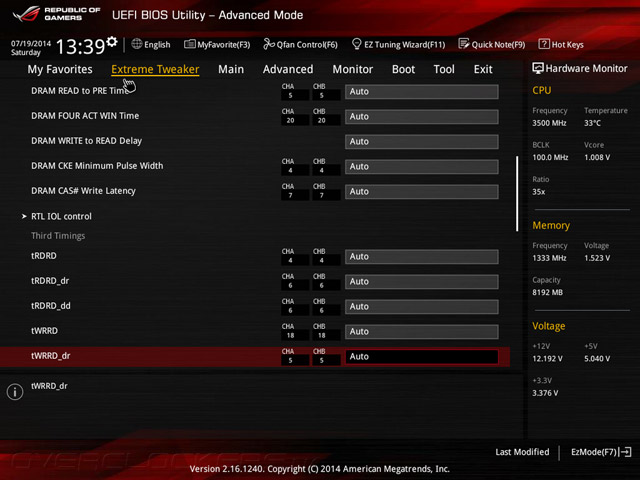

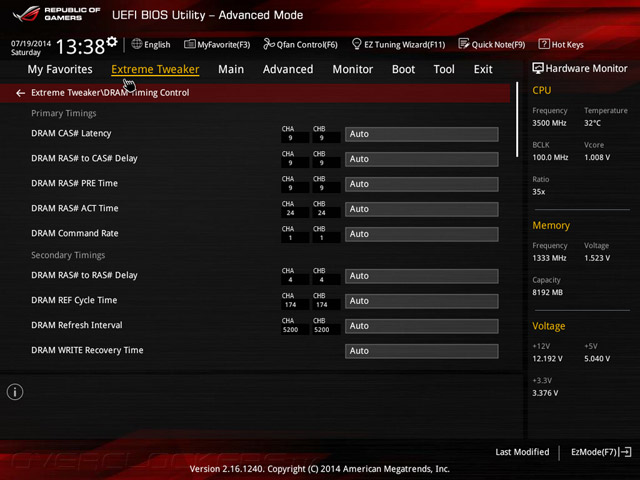

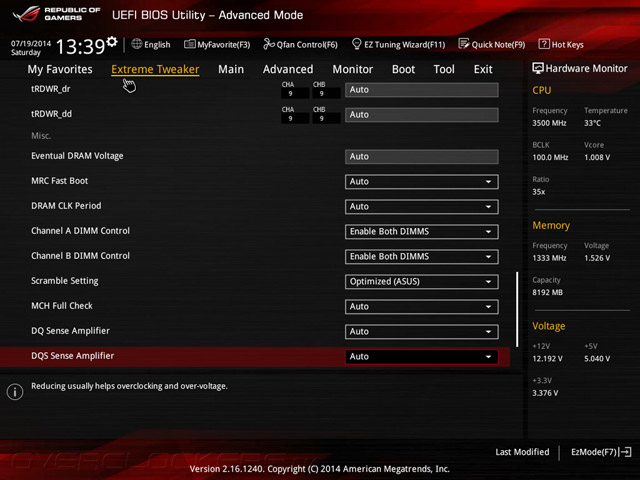

Многочисленные регулировки таймингов и других параметров оперативной памяти настраиваются в подменю DRAM Timing Control.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/31-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/32-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/33-asus-maximus-VII-hero.jpg)

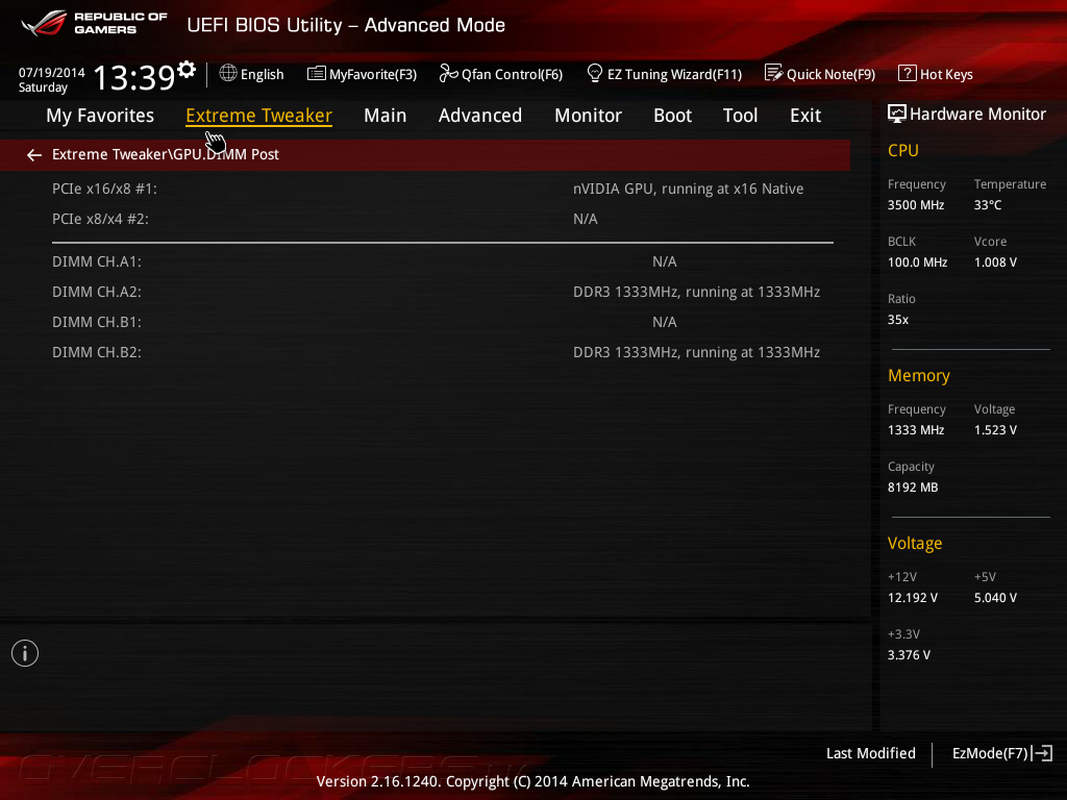

Для вывода краткой информации об установленных графических адаптерах и модулях ОЗУ служит функция GPU.DIMM Post.

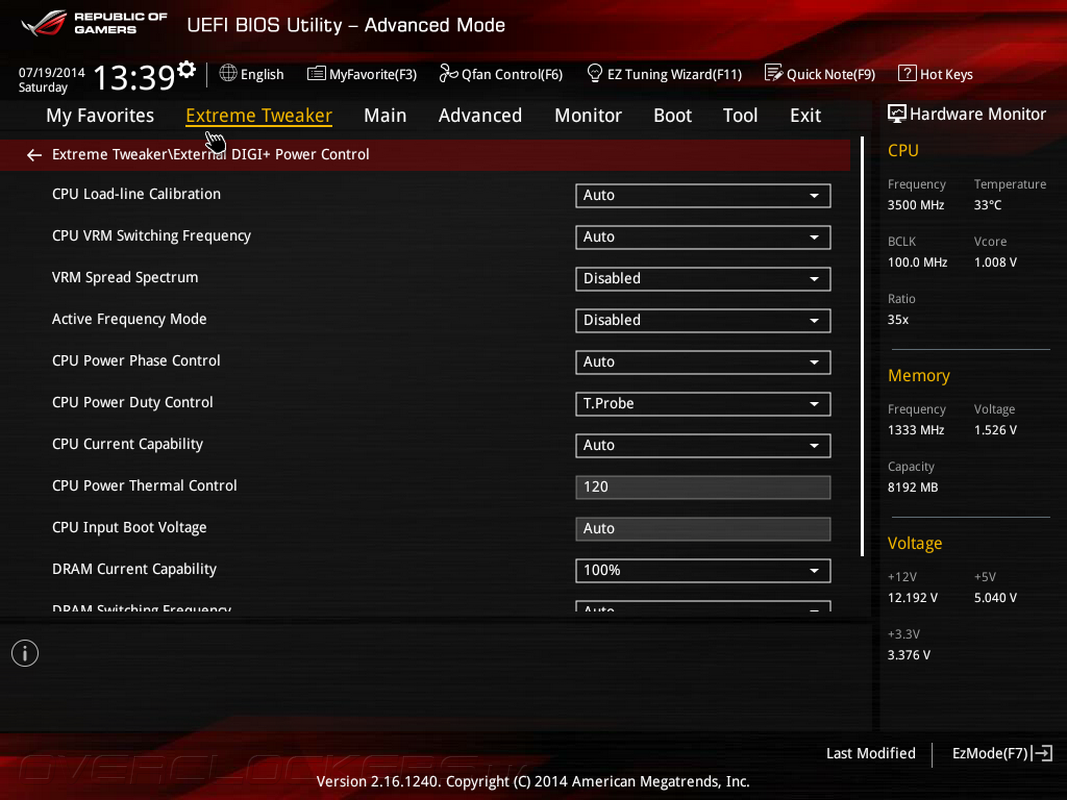

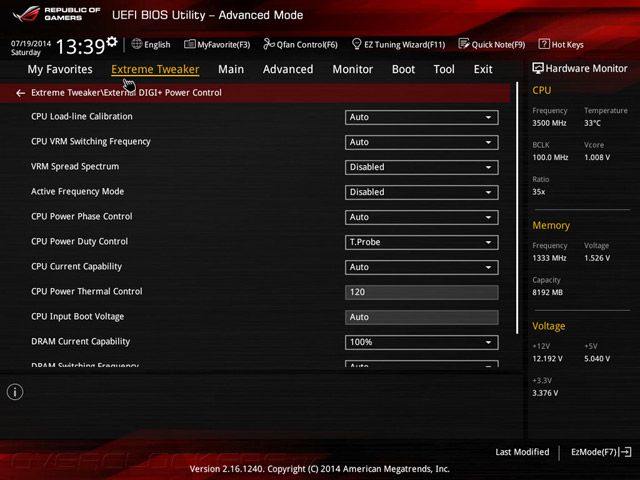

Управление тонкими настройками цифровой подсистемы питания находится во вкладке Extreme DIGI+ Power Control. Именно здесь регулируется работа функции Load-line Calibration, которая противодействует просадке напряжений, задается рабочая частота силовых элементов, а также пределы срабатывания защит от перегрева, перенапряжения и превышения тока.

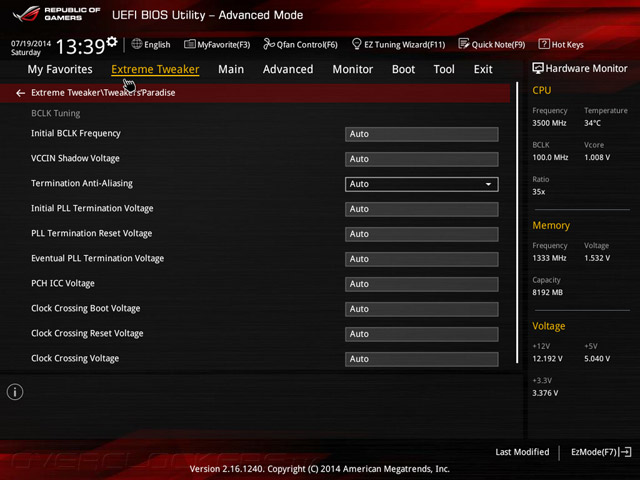

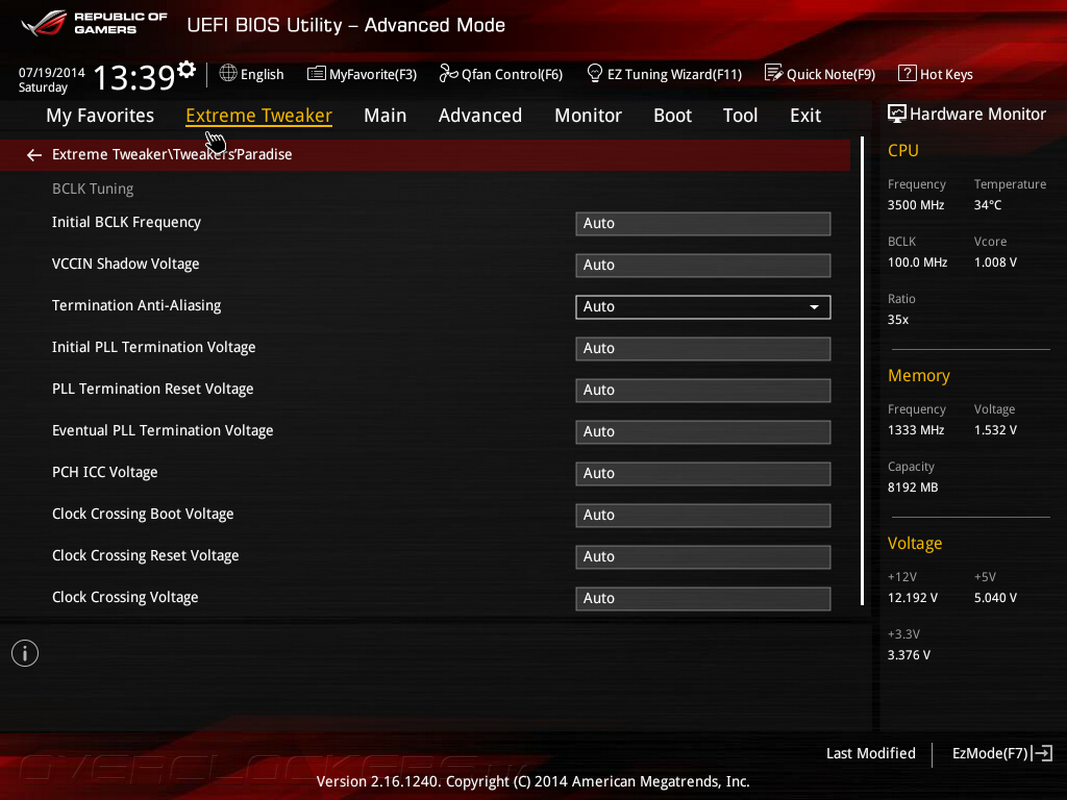

Подраздел Tweaker’s Paradise отвечает за специфические настройки системной логики и некоторые второстепенные напряжения.
Перечень этих специфических параметров, их шаг и границы изменения показаны в следующей таблице.
Параметр | Диапазон напряжений, В | Шаг, В |
VCCIN ShadowVoltage | 0,8–2,44 | 0,01 |
Initial PLL TerminationVoltage | 1,0–3,0 | 0,00625 |
PLL TerminationResetVoltage | 1,0–3,0 | 0,00625 |
Eventual PLL TerminationVoltage | 1,0–3,0 | 0,00625 |
PCH ICC Voltage | 0,6–2,2 | 0,00625 |
ClockCrossingVboot | 0,1–1,9 | 0,00625 |
ClockCrossingResetVoltage | 0,1–1,9 | 0,00625 |
ClockCrossingVoltage | 0,1–1,9 | 0,00625 |

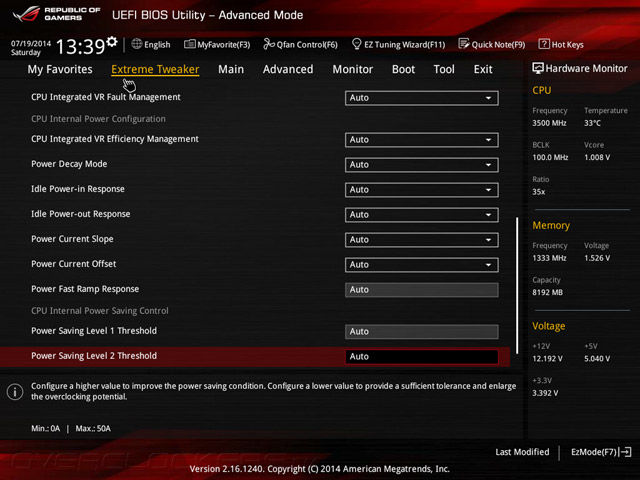

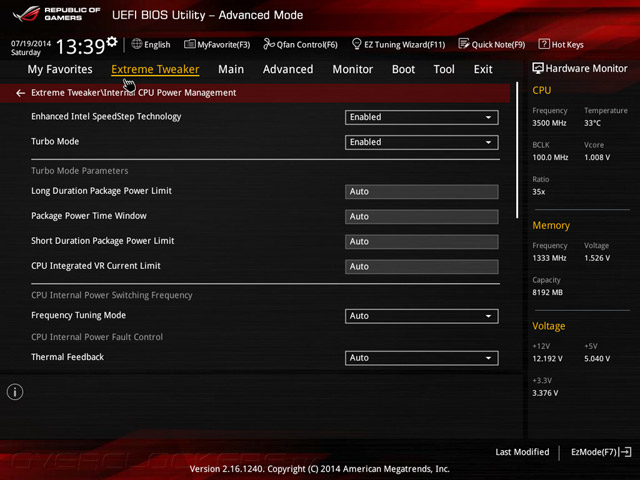

Подменю Internal CPU Power Manager отведена роль управления встроенным в процессор регулятором напряжения. Помимо прочего, здесь задаются лимиты потребляемой мощности и активируются технологии Enhanced Intel SpeedStep и Turbo Boost. А вот незнакомые параметры лучше оставить со значениями по умолчанию.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/37-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/38-asus-maximus-VII-hero.jpg)

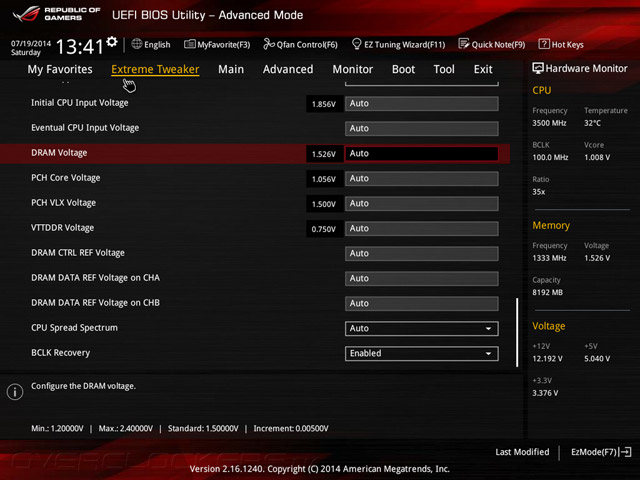

Возможности прошивки данной системной платы по управлению электропитанием чрезвычайно богаты.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/39-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/40-asus-maximus-VII-hero.jpg)

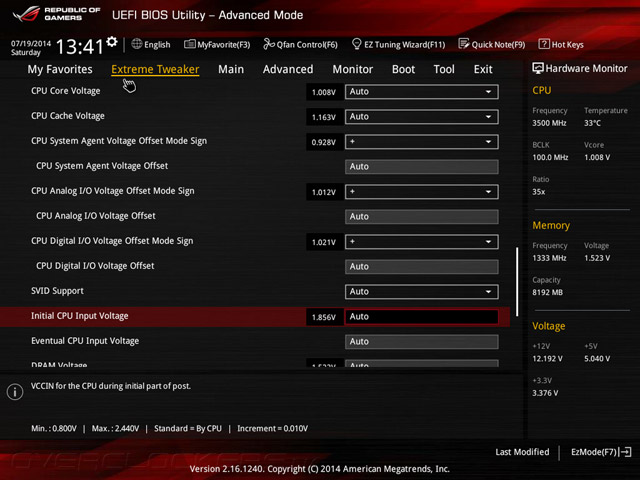

Ниже приведен перечень, а также пределы и шаг регулировок напряжений.
Параметр | Диапазон напряжений, В | Шаг, В |
CPU CoreVoltageOverride | 1,05–1,92 | 0,001 |
CPU CoreVoltageOffset | –0,999…+0,999 | 0,001 |
CPU CacheVoltageOverride | 0,001–1,92 | 0,001 |
CPU CacheVoltageOffset | –0,999…+0,999 | 0,001 |
CPU System Agent Voltage Offset | –0,999…+0,999 | 0,001 |
CPU Analog I/O Voltage Offset | –0,999…+0,999 | 0,001 |
CPU Digital I/O Voltage Offset | –0,999…+0,999 | 0,001 |
Initial CPU InputVoltage | 0,8–2,44 | 0,001 |
Eventual CPU InputVoltage | 0,8–2,44 | 0,001 |
DRAM Voltage | 1,2–1,92 | 0,005 |
PCH CoreVoltage | 0,7–1,8 | 0,00625 |
PCH VLX Voltage | 1,2–2,0 | 0,00625 |
VTTDDR Voltage | 0,6–1,0 | 0,00625 |

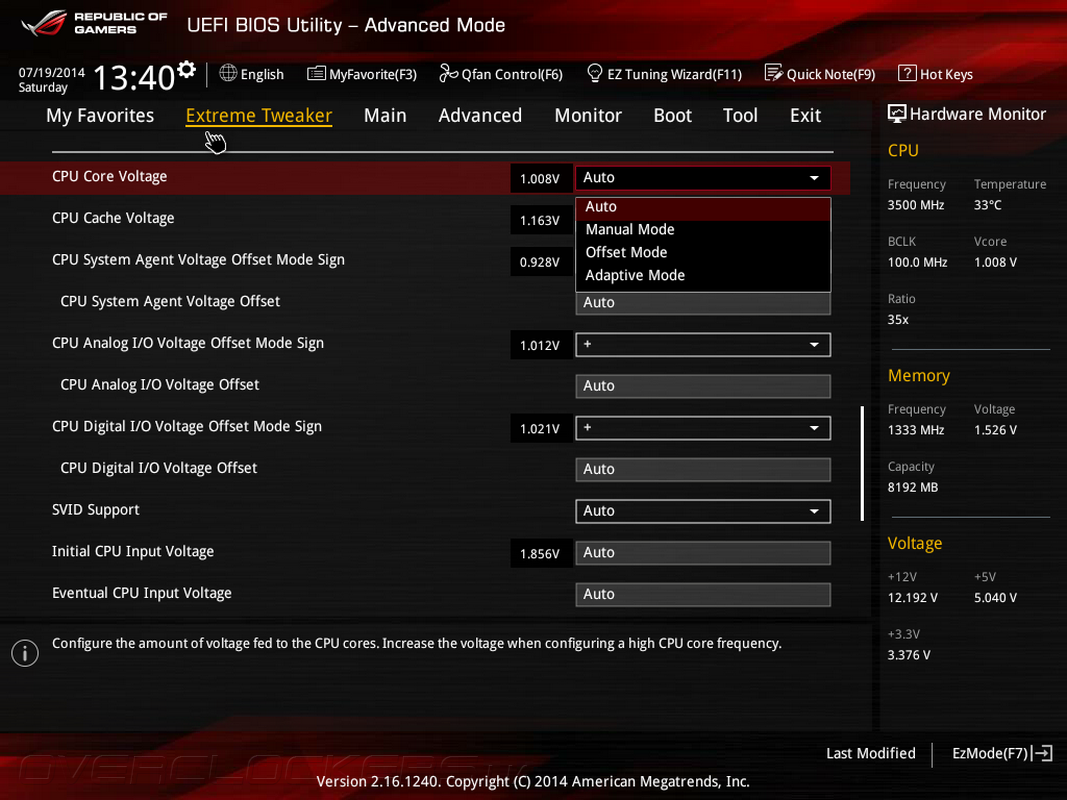

Для параметров CPU Core Voltage и CPU Cache Voltage предусмотрены три режима регулировки: Override, когда пользователь задает нужное значение в явном виде, Offset, при котором указывается прирост к штатной величине, а также Adaptive, сочетающий возможности первых двух.

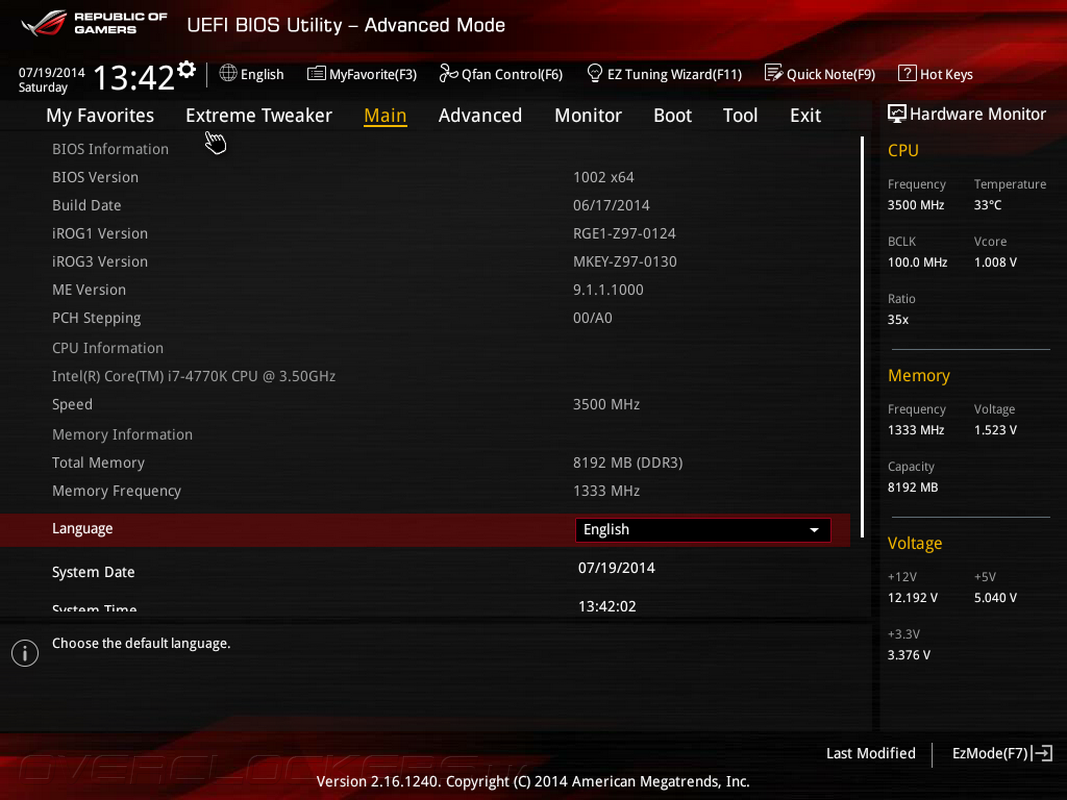

Продолжим наше знакомство с прошивкой ASUS Maximus VII Hero. В раздел Main выводится подробная информация о версии управляющего микрокода, задается дата, время и язык отображения меню.

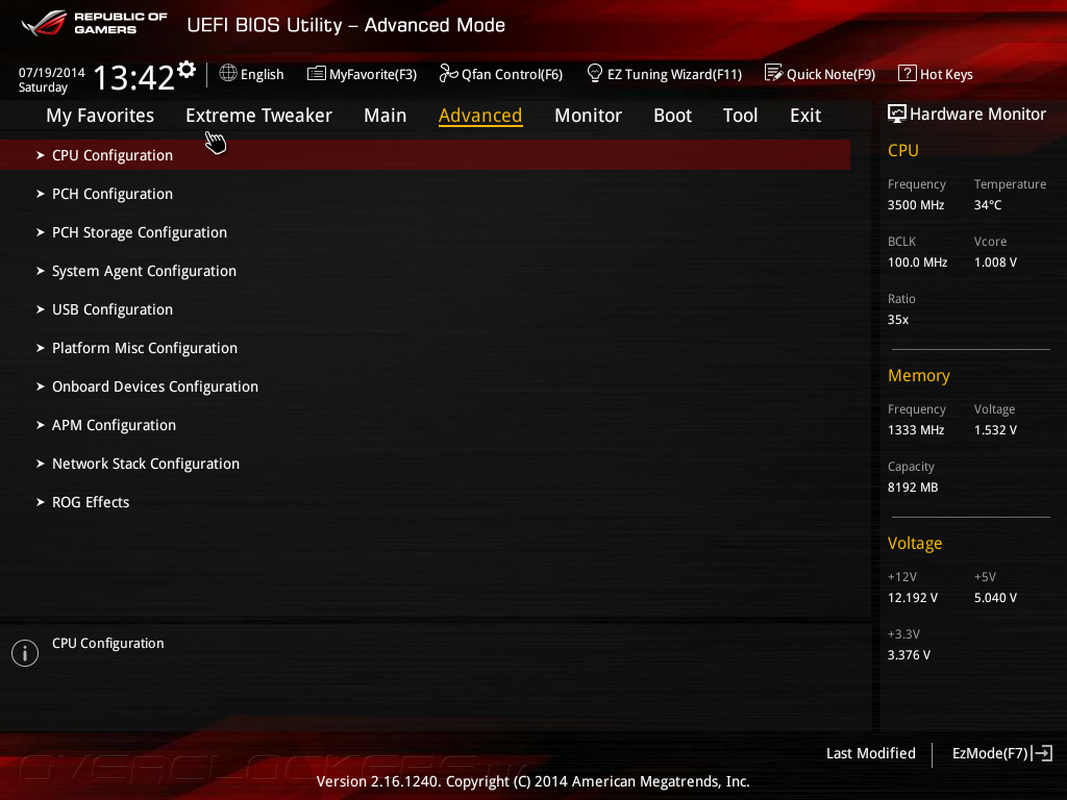

Вкладка Advanced отвечает за тонкие настройки системной логики и дополнительных контроллеров.

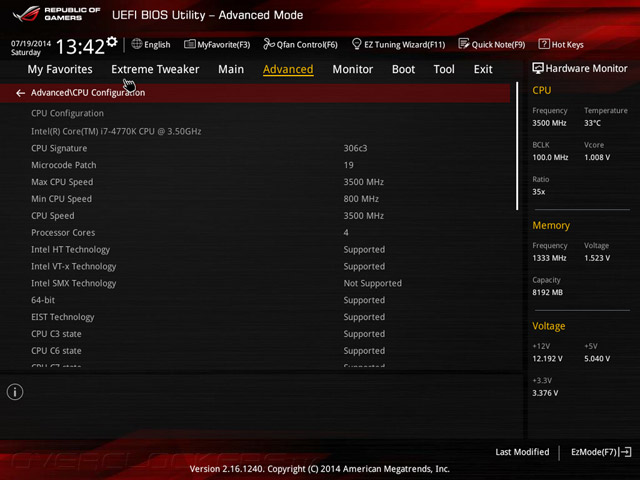

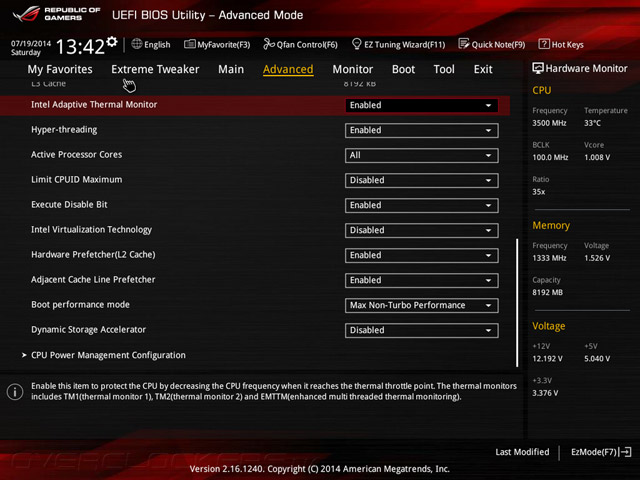

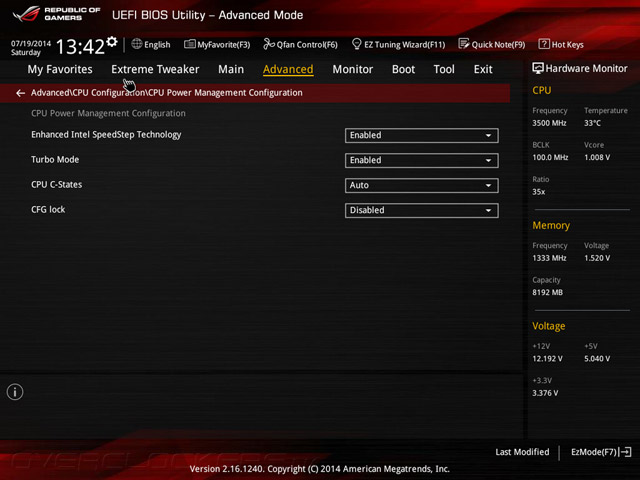

В подразделе CPU Configuration предоставляются исчерпывающие данные об установленном процессоре, здесь же включается технология Hyper Threading, виртуализация, аппаратная защита от вирусов, а также конфигурируются дополнительные настройки энергосбережения.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/44-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/45-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/46-asus-maximus-VII-hero.jpg)

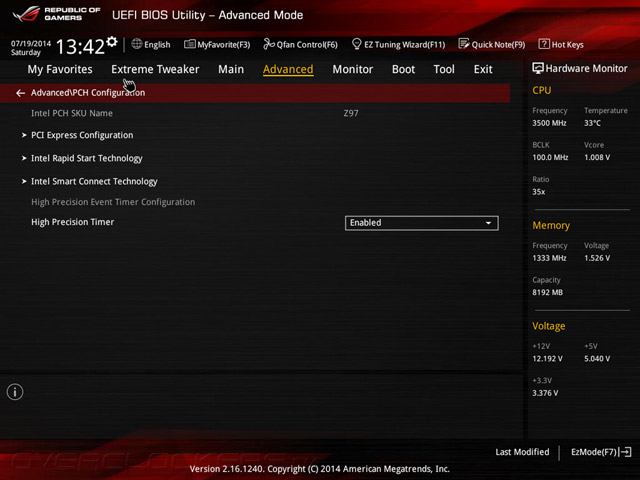

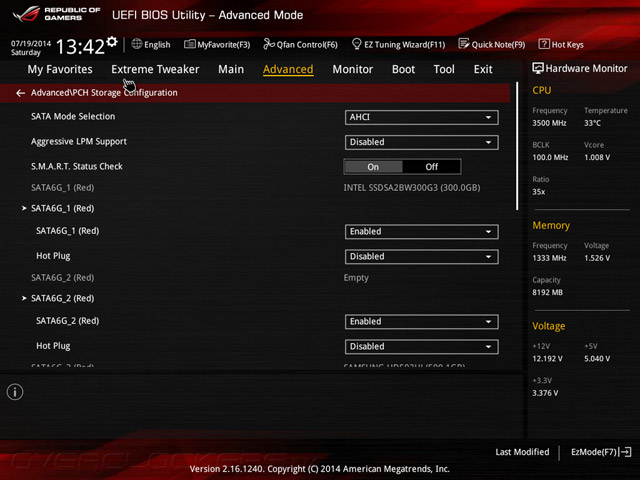

Подменю PCH Configuration служит для настройки функций чипсета, а во вкладке PCH Storage Configuration задаются опции подсистемы хранения данных.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/47-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/48-asus-maximus-VII-hero.jpg)

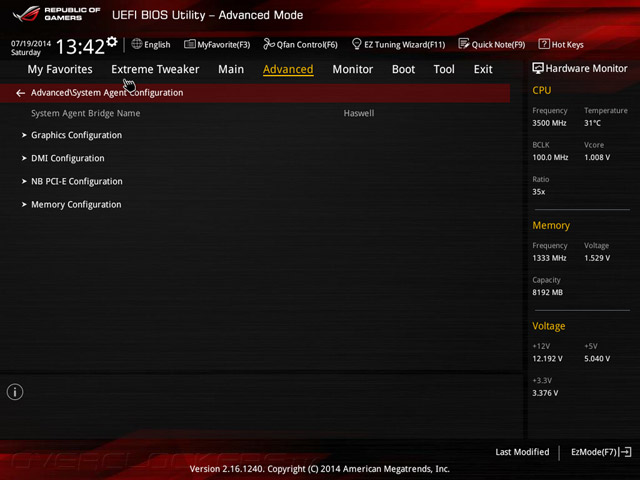

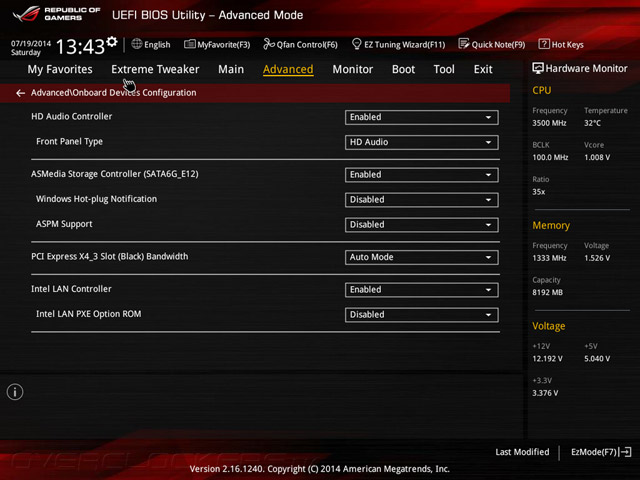

Управление встроенным в процессор северным мостом находится во вкладке System Agent Configuration, тогда как в подразделе Onboard Device Configuration настраиваются параметры дополнительных контроллеров.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/49-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/50-asus-maximus-VII-hero.jpg)

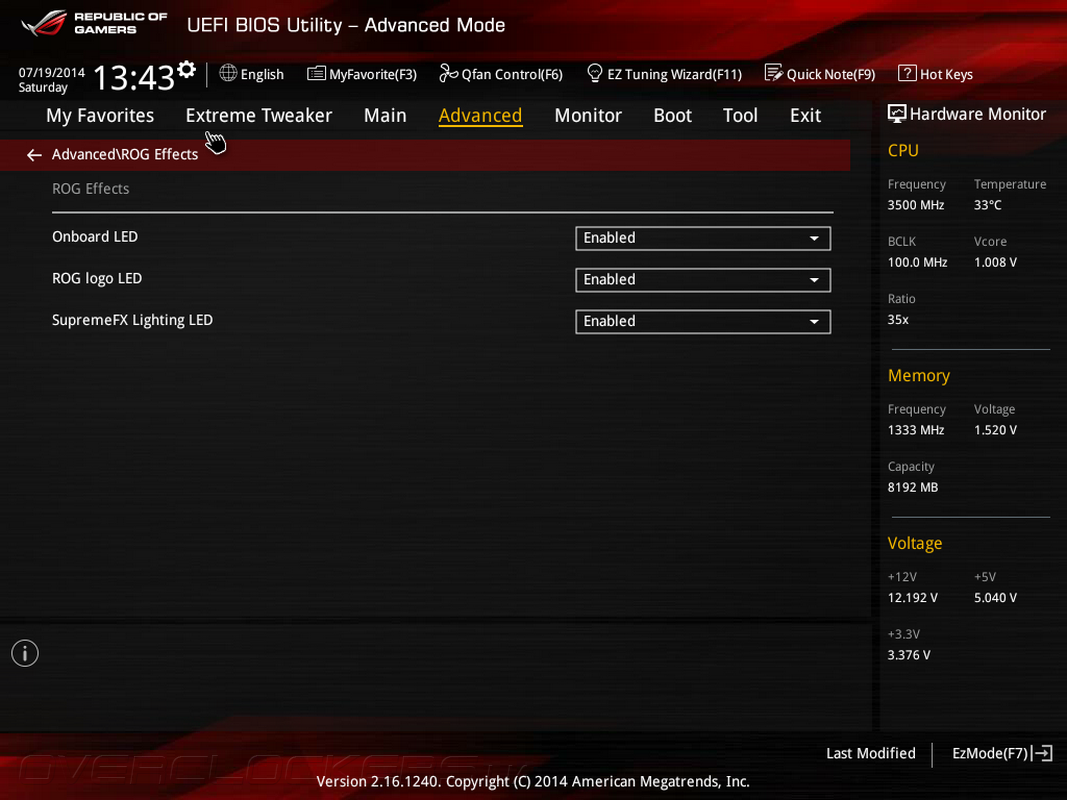

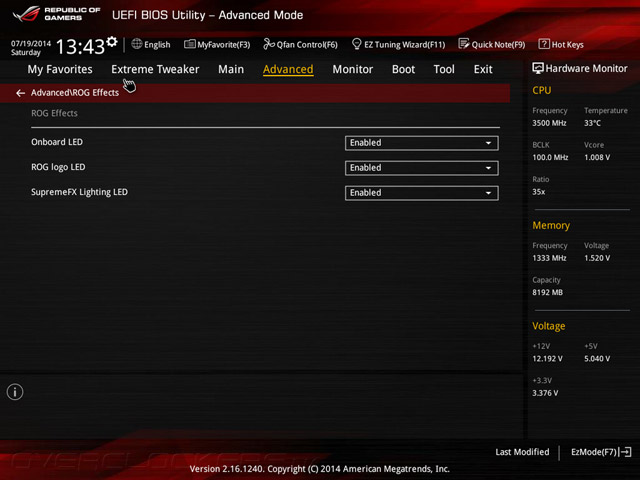

Наконец, в подменю ROG Effect можно отключить светодиодную подсветку системной платы.

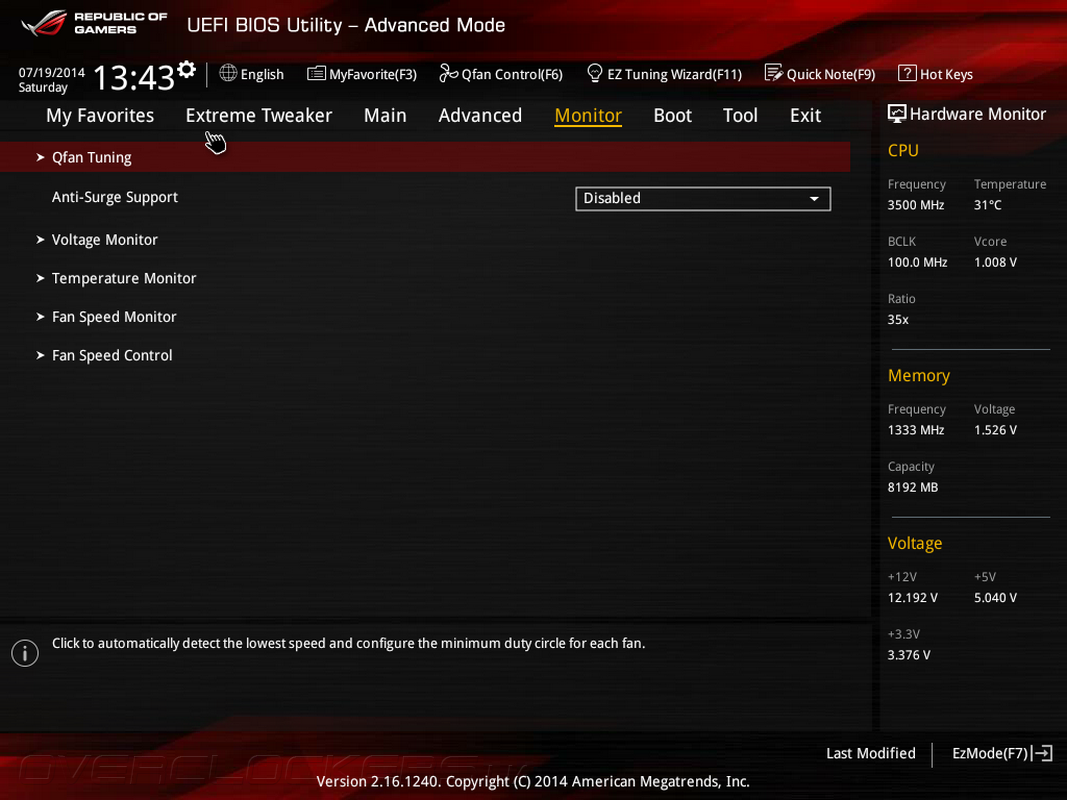

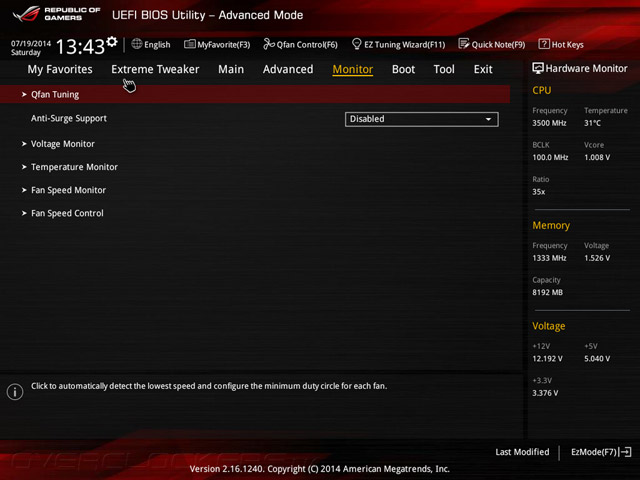

Раздел Monitor, как следует из названия, посвящен системному мониторингу.

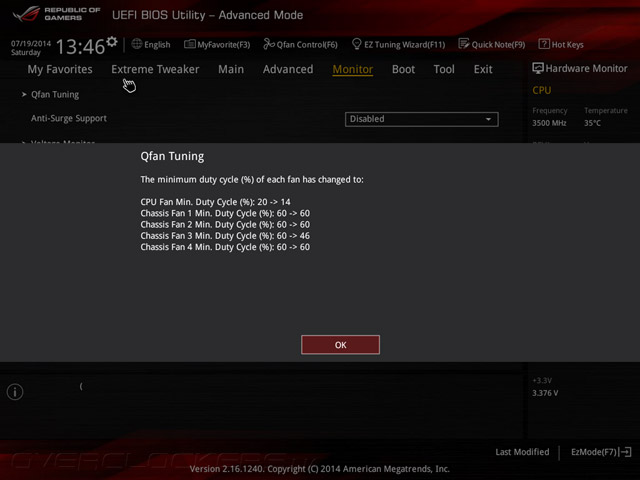

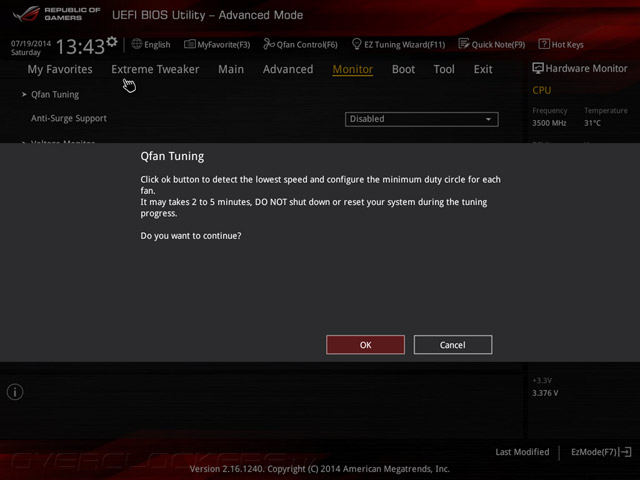

В этом же разделе находится опция Qfan Tuning, с помощью которой определяются нижние границы скоростей вращения крыльчаток охладителей.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/53-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/54-asus-maximus-VII-hero.jpg)

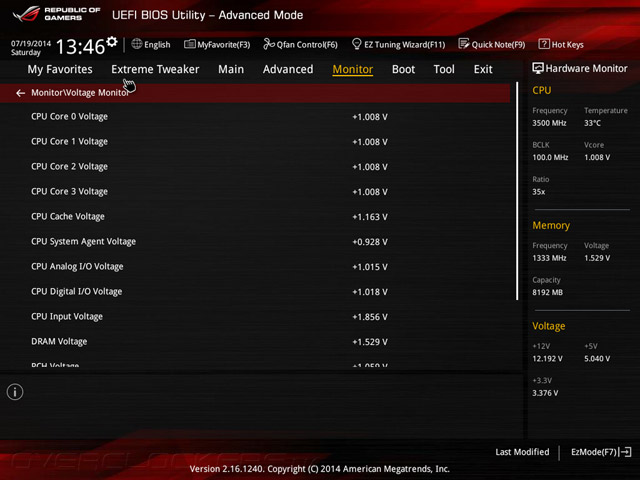

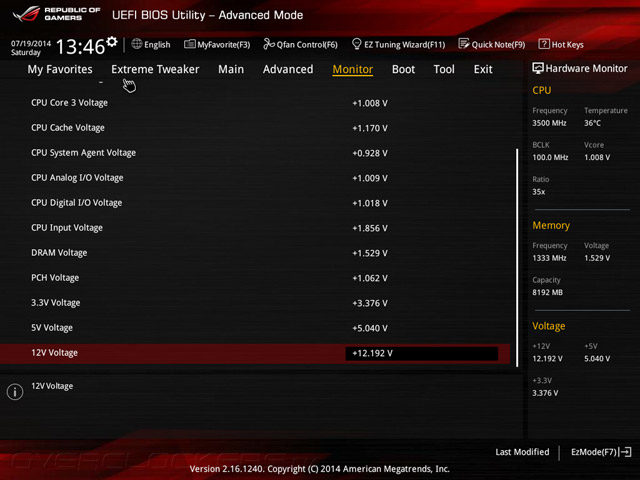

Вкладка Voltage Monitor позволяет отслеживать напряжения на процессоре, модулях ОЗУ и основных узлах материнской платы, а также шинах питания +3,3 В, +5 В и +12 В.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/55-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/56-asus-maximus-VII-hero.jpg)

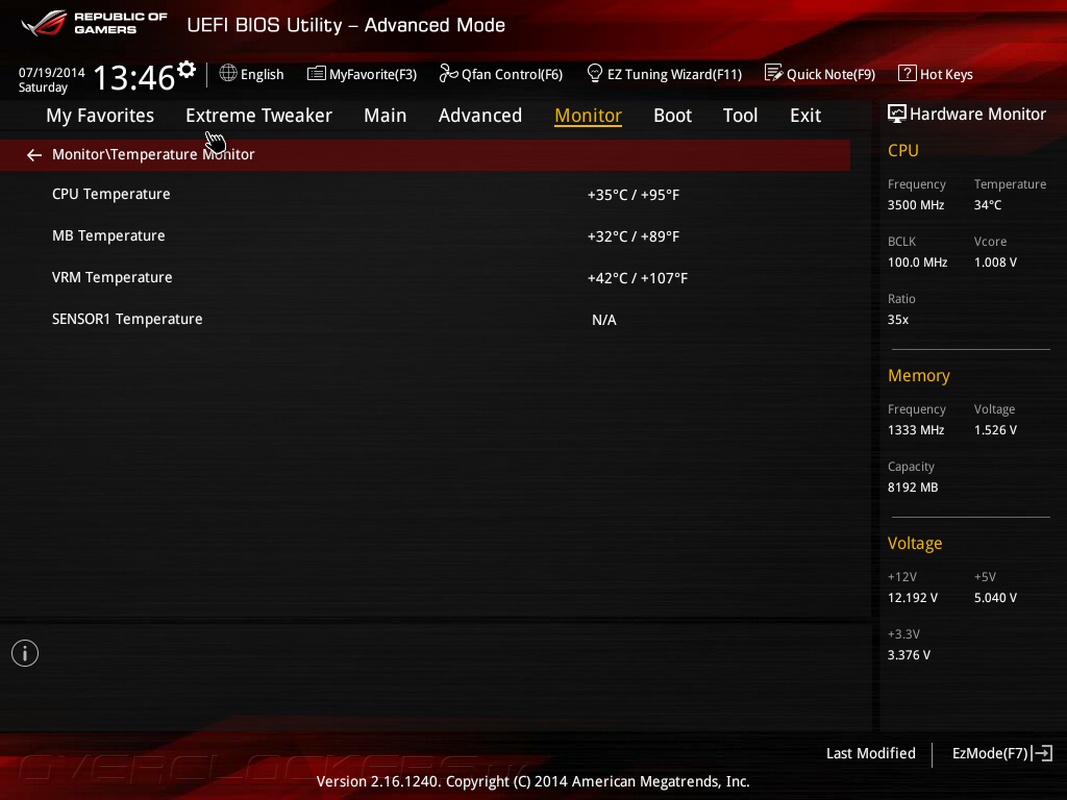

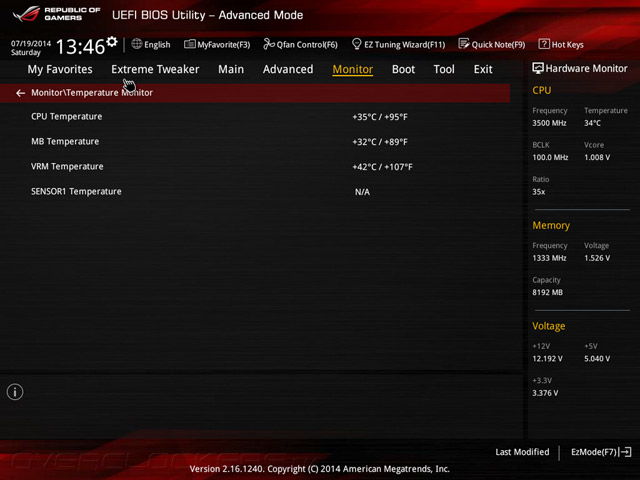

Контроль температур реализован в подменю Temperature Monitor, прошивка отслеживает показания процессорного датчика, двух сенсоров на материнской плате и одной внешней термопары, а в подразделе Fan Speed Monitor отображаются скорости вращения шести вентиляторов.

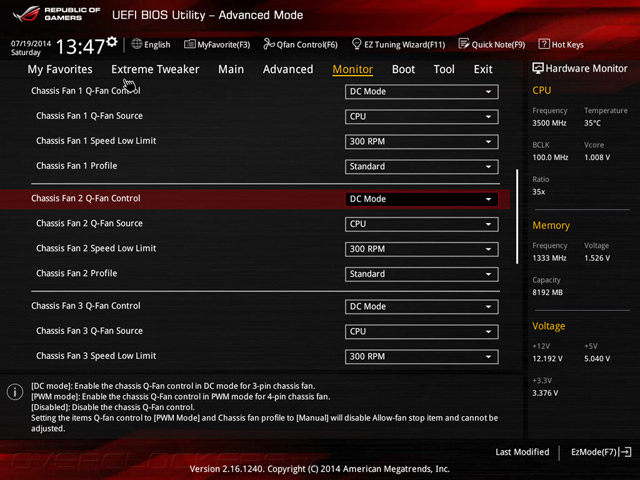

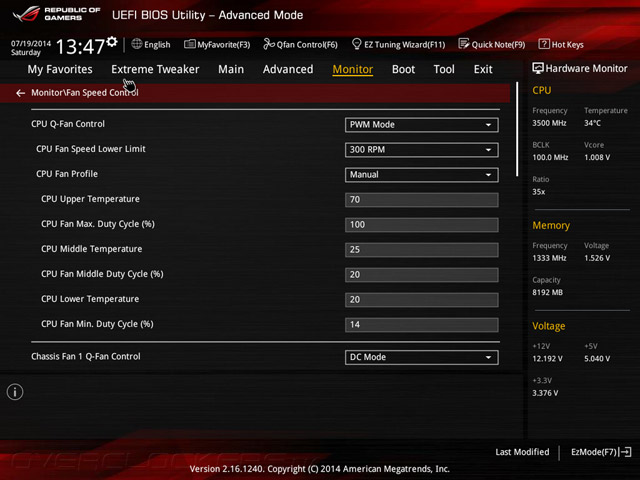

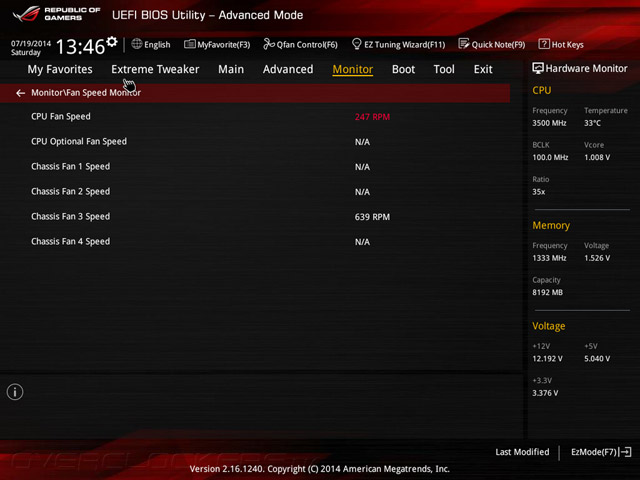

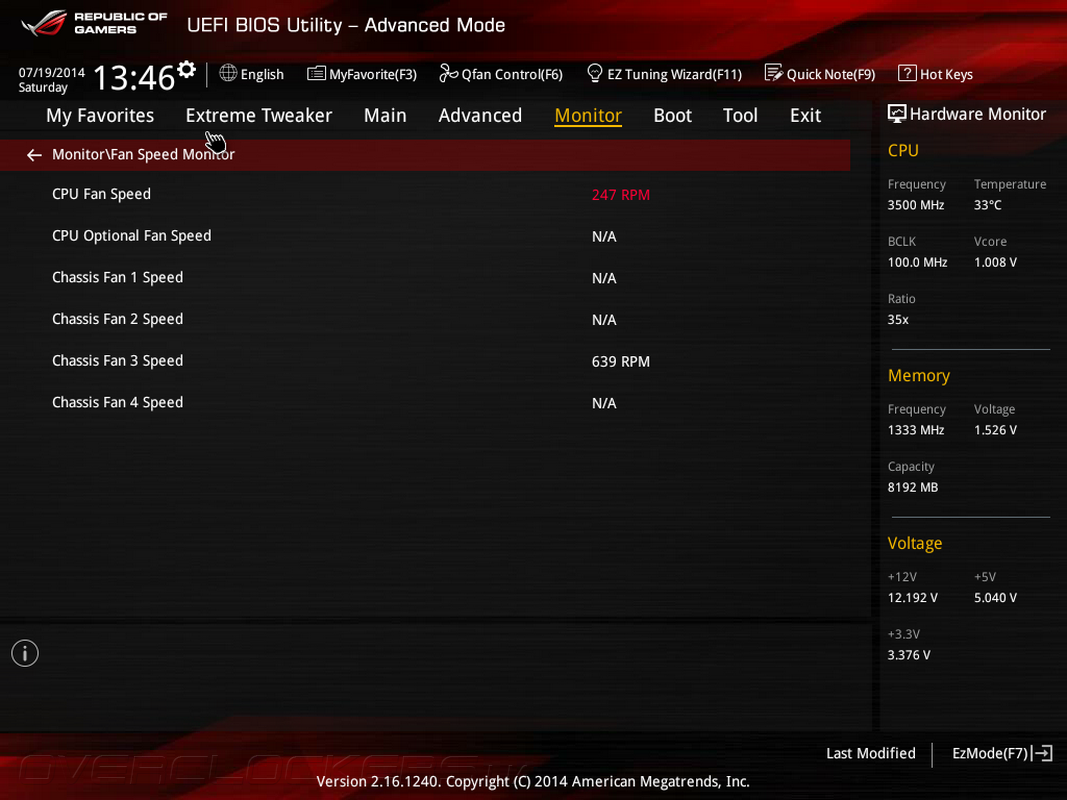

Для управления работой крыльчаток охладителей можно воспользоваться функций Qfan Control, либо настроить режим работы более привычным способом во вкладке Fan Speed Control.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/59-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/60-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/61-asus-maximus-VII-hero.jpg)

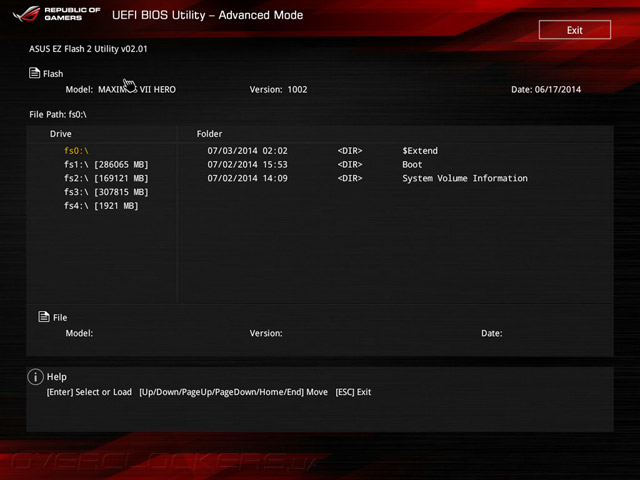

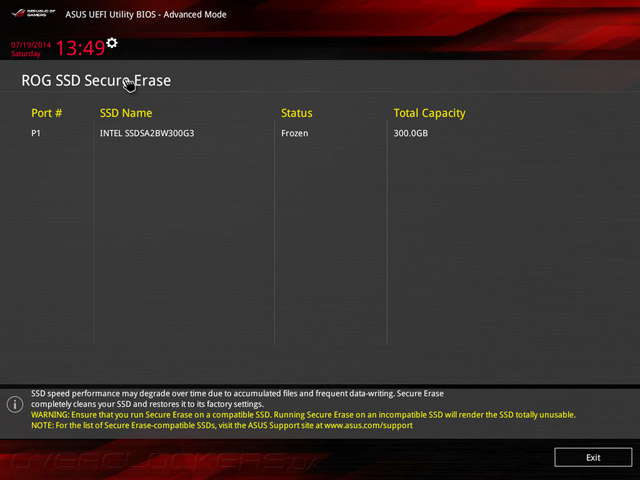

В прошивку ASUS Maximus VII Hero встроено несколько полезных утилит, среди которых EZ Flash 2 Utility для обновлениz микрокода UEFI Setup и ROG SSD Secure Erase, позволяющая выполнить полное стирание твердотельных накопителей, тем самым восстановив их первоначальное быстродействие.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/62-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/63-asus-maximus-VII-hero.jpg)

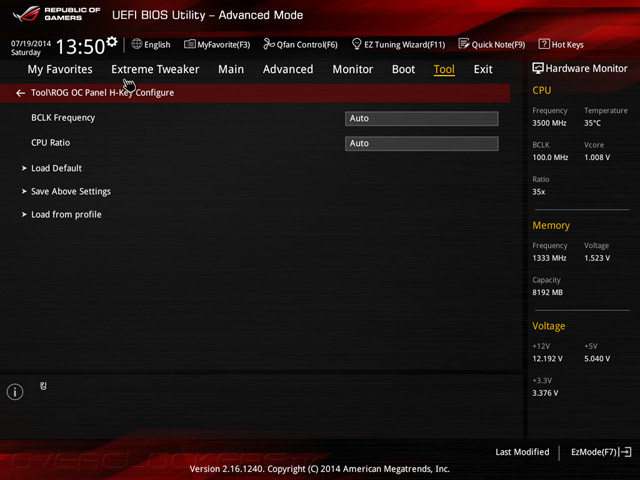

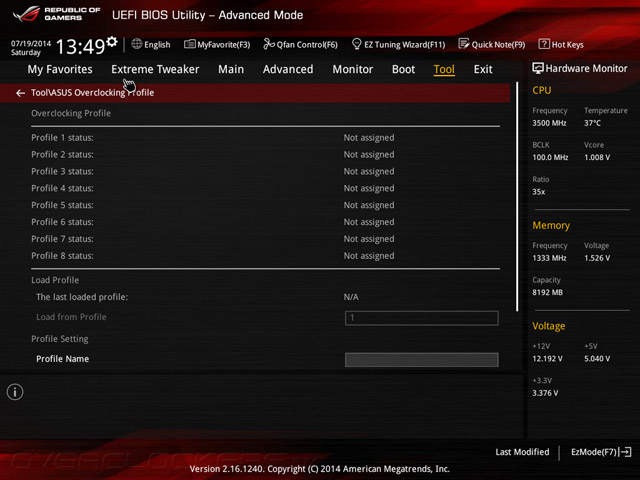

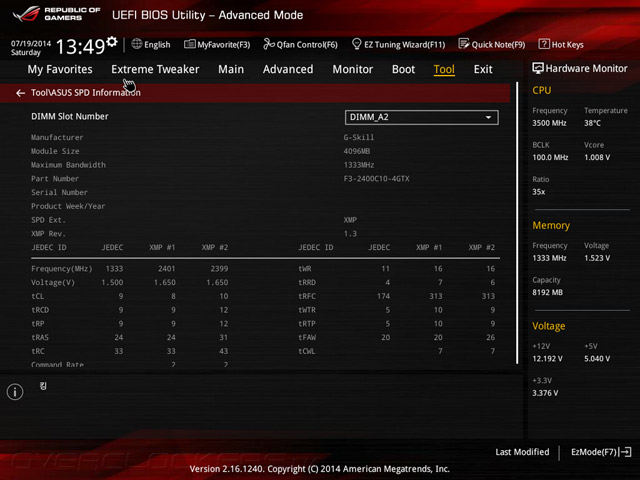

Меню настройки позволяет сохранить до восьми профилей быстродействия, считать параметры SPD модулей ОЗУ, а также настроить работу горячих клавиш ROG OC Panel, правда саму панель придется покупать отдельно, так как в комплекте поставки она отсутствует.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/64-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/65-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/66-asus-maximus-VII-hero.jpg)
Комплектное ПО

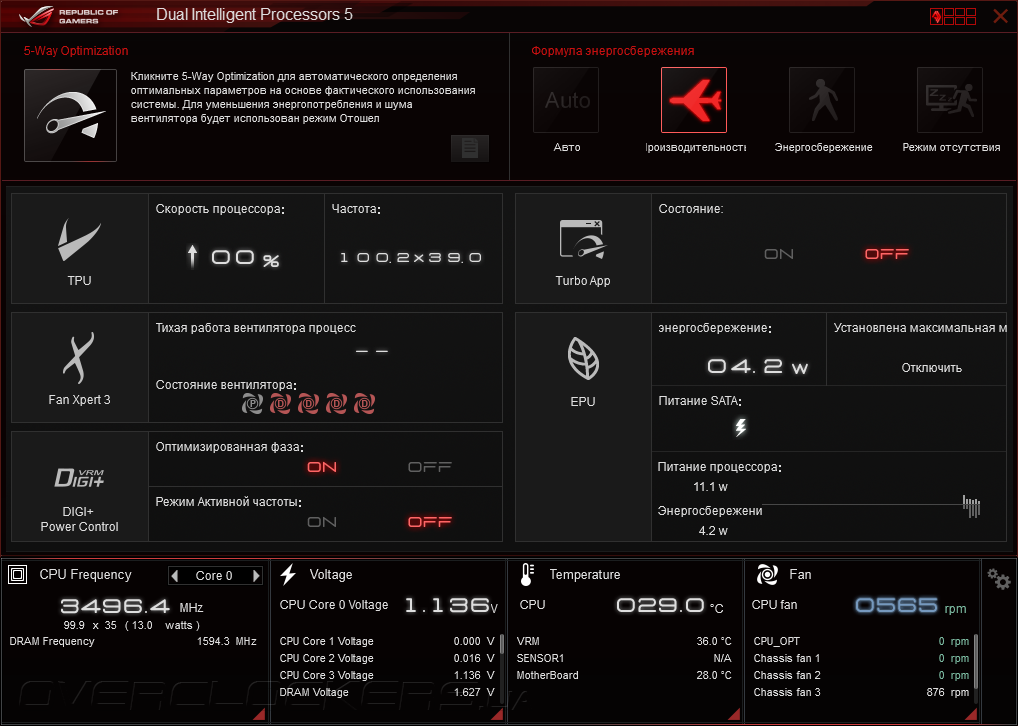

Новинка комплектуется разнообразным набором полезного ПО, но наибольший интерес представляет программный комплекс Ai Suite 3, предназначенный для управления быстродействием и реализации ряда дополнительных функций. Так, подпрограмма Dual Intelligent Processor 5 служит для разгона, системного мониторинга и управления энергопотреблением. В главном окне отображается информация о текущем состоянии модулей, отвечающих за различные аспекты работы утилиты, а в его нижней части находится панель, на которую выводятся данные сенсоров. Здесь же находится ярлык запуска функции автоматического разгона 5-Way Optimization.

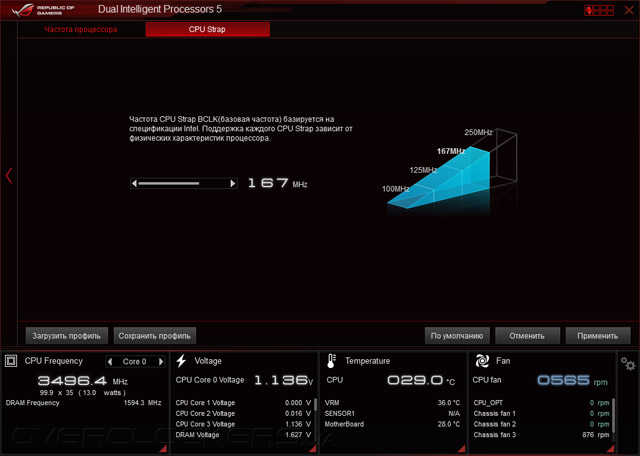

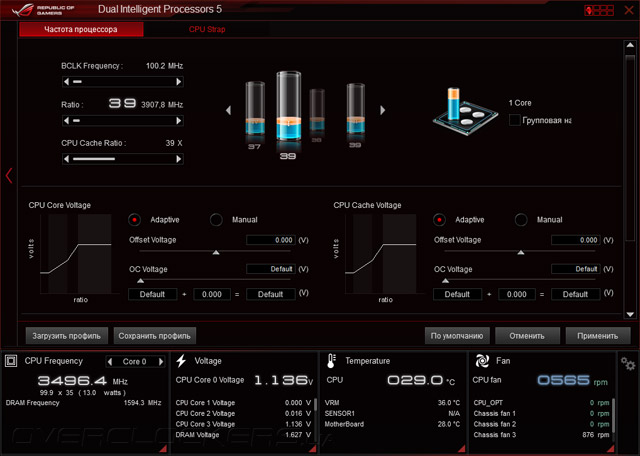

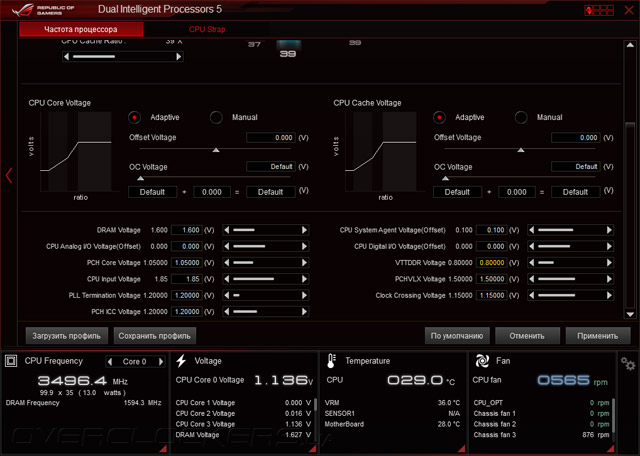

Настройки быстродействия центрального процессора находятся на вкладке TPU, где пользователи могут управлять базовой частотой, коэффициентами умножения вычислительных ядер, а также регулировать все основные напряжения на системной плате. Здесь же находится опция CPU Strap, позволяющая повысить BCLK до 125 МГц, 167 МГц или 250 МГц.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/68-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/69-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/70-asus-maximus-VII-hero.jpg)

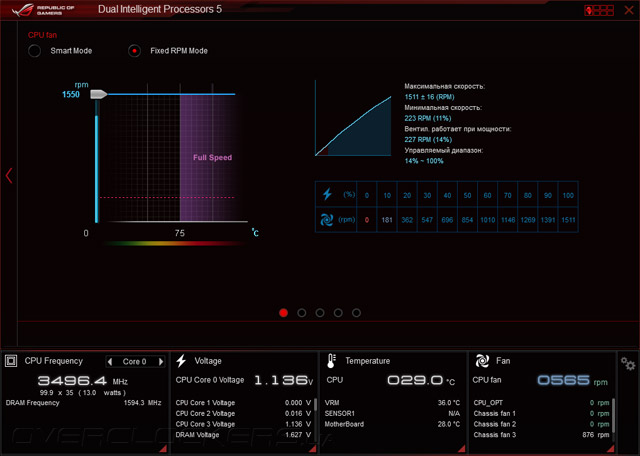

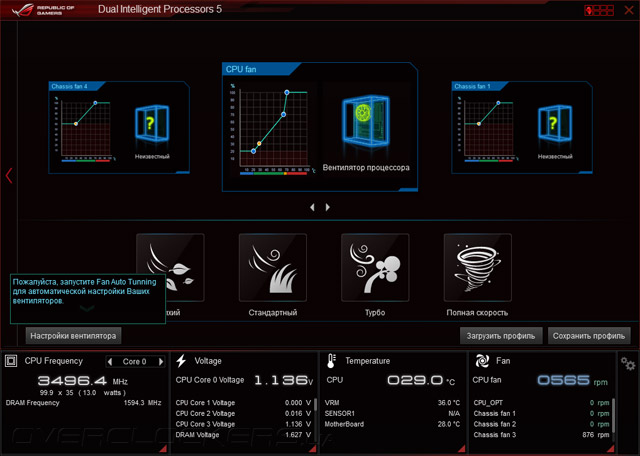

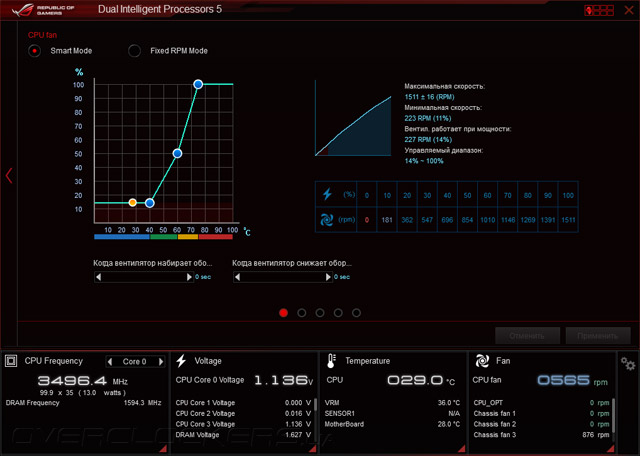

Программный модуль Fan Xpert 3 отвечает за управление частотой вращения вентиляторов. Прежде чем приступить к настройке, программа предлагает определить расположение для каждого охладителя и откалибровать его скорость, поле чего пользователи могут выбрать один из предустановленных профилей или привязать режим работы «карлсонов» к температуре процессора, либо задать частоту вращения в процентном отношении от максимума.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/71-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/72-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/73-asus-maximus-VII-hero.jpg)

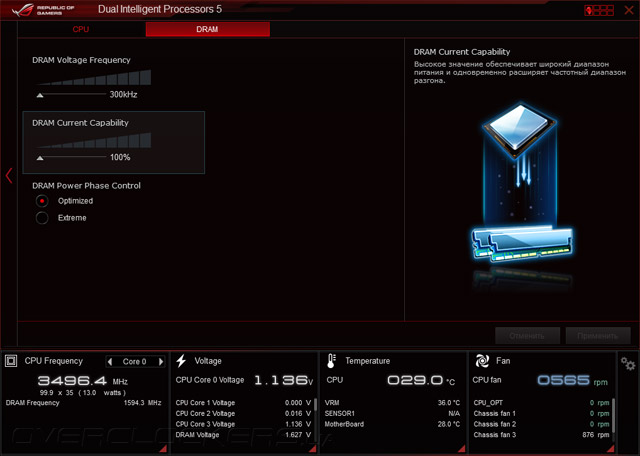

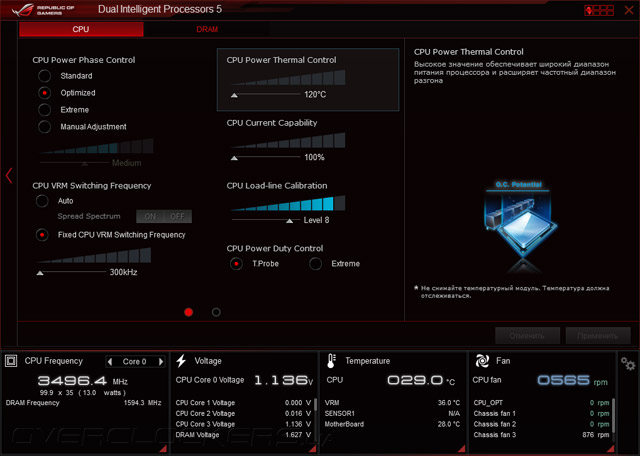

Для конфигурирования цифровой подсистемы питания служит DIGI+ Power Control. Здесь задается работа функции Load-line Calibration, частота переключения силовых элементов, а также пороги срабатывания защит.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/74-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/75-asus-maximus-VII-hero.jpg)

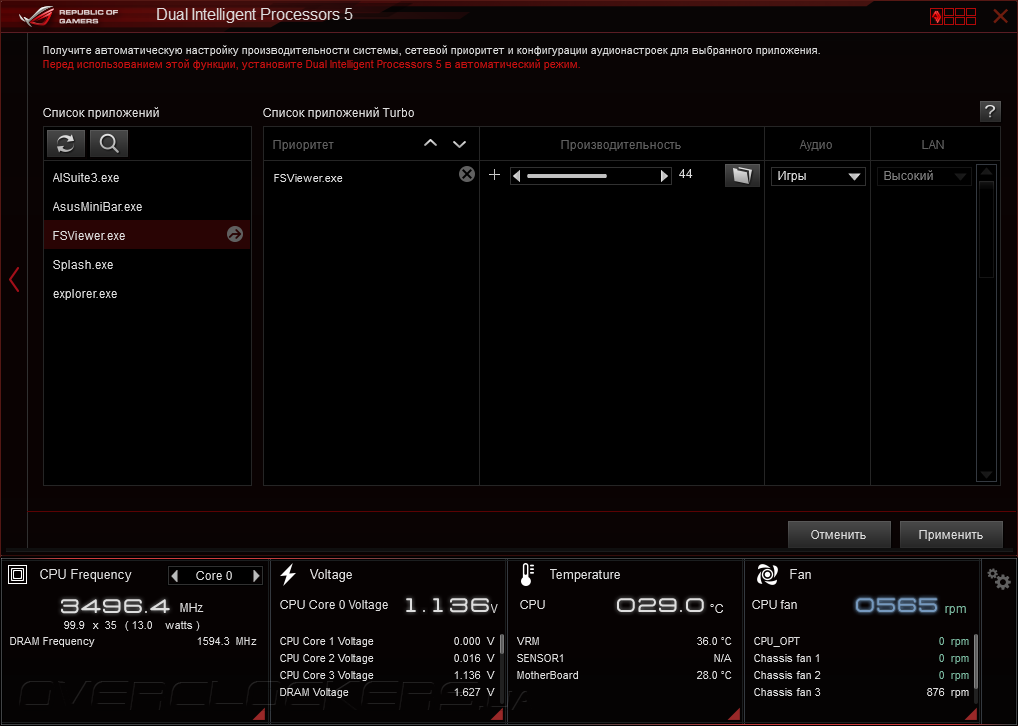

С недавних пор в Ai Suite 3 появилась функция Turbo App, которая позволяет задать профиль быстродействия для каждого приложения, а также соответствующие режимы работы звуковой и сетевой подсистем.

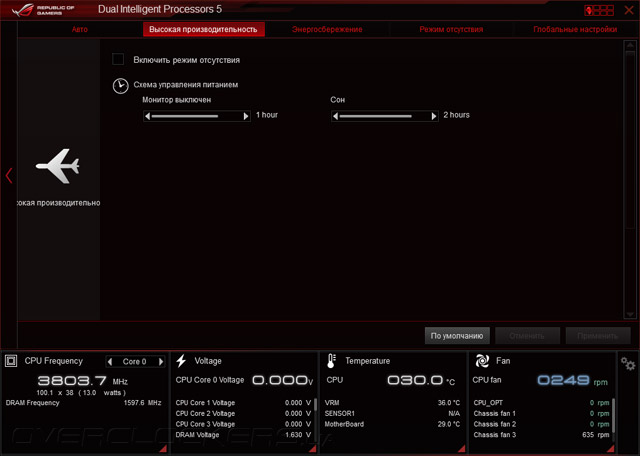

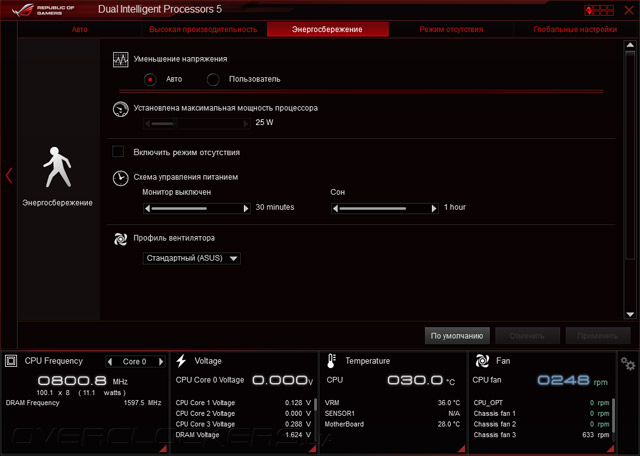

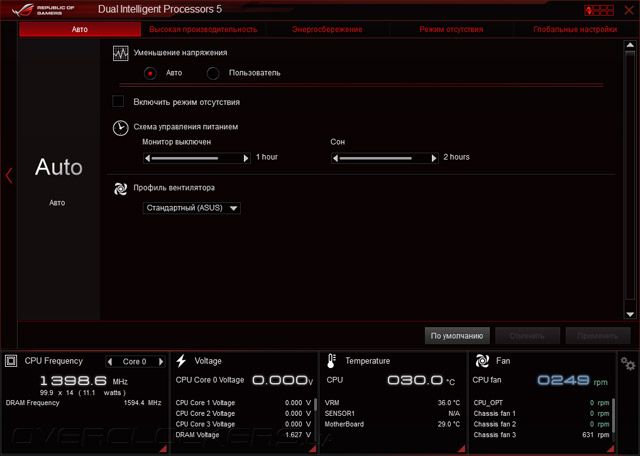

Наконец, модуль EPU отвечает за управление энергопотреблением системы в зависимости от типа выполняемых задач. Пользователи могут выбрать один из предустановленных профилей, причем, есть возможность изменять настройки самостоятельно.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/77-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/78-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/79-asus-maximus-VII-hero.jpg)

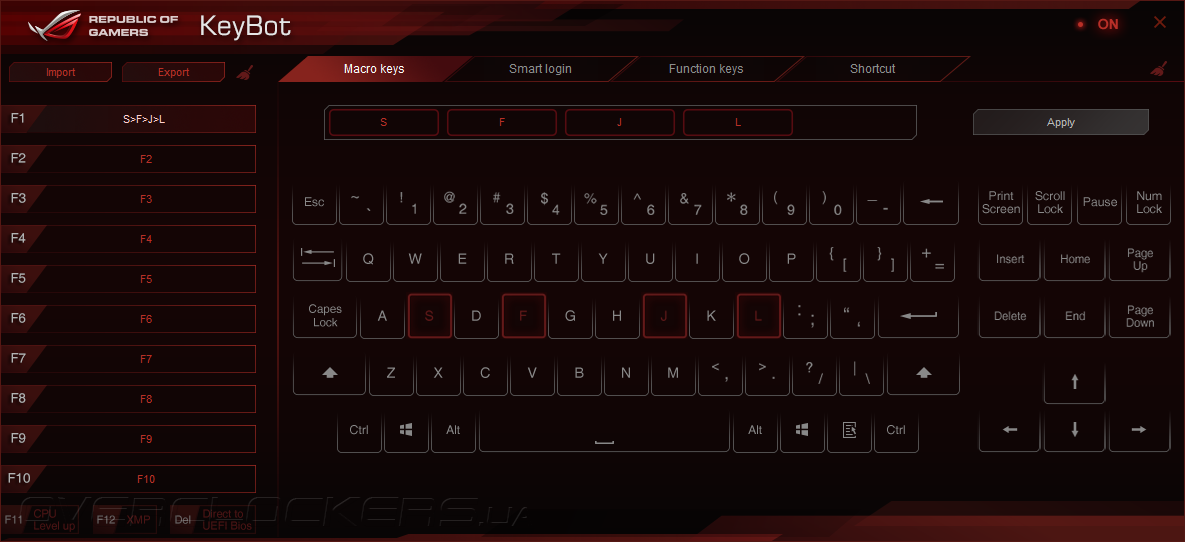

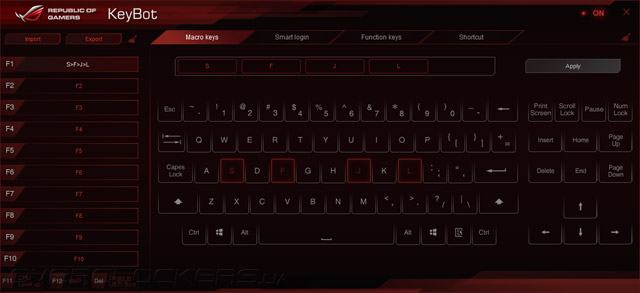

Следующая полезная программа — KeyBot — обеспечивает работу одноименной фирменной технологии, которая, наверняка придется по вкусу геймерам. С ее помощью пользователи могут записывать макрокоманды и переназначать горячие клавиши даже на тех клавиатурах, где данная возможность изначально не предусмотрена.

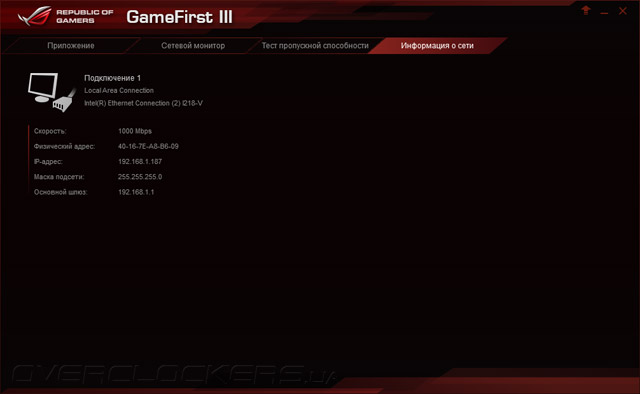

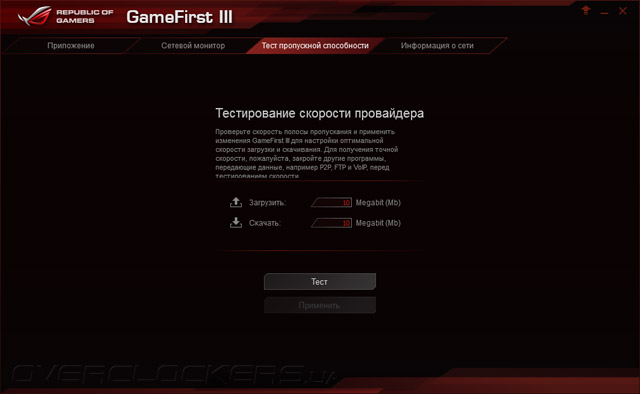

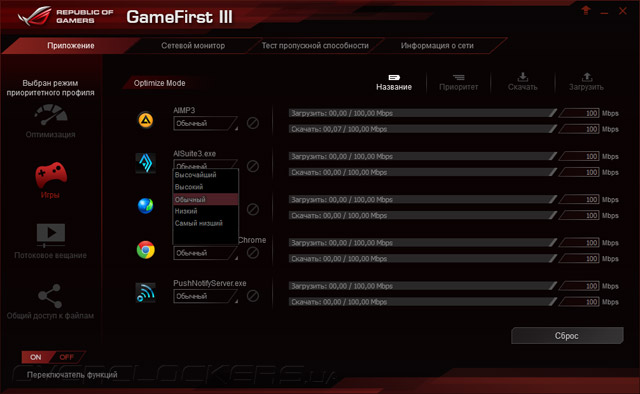

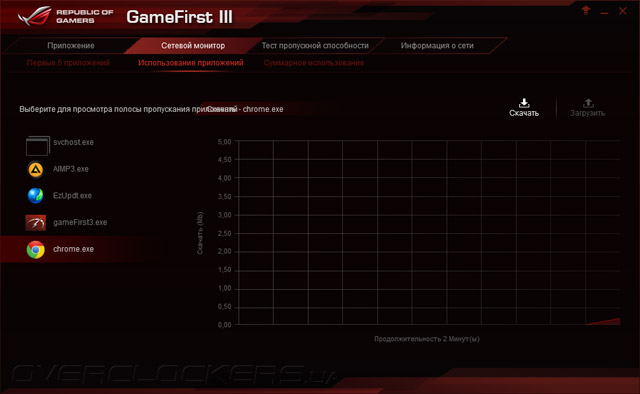

Для управления пропускной полосой соединения с Интернет и приоритетом доступа приложений в сеть служит программный продукт GameFirst III. В ее составе есть несколько типичных профилей работы, которые, впрочем, поддаются ручной корректировке. С помощью программы можно контролировать утилизацию сетевого соединения, а также определять его пропускную способность.
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/81-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/82-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/83-asus-maximus-VII-hero.jpg)
![ASUS Maximus VII Hero](/motherboard/asus-maximus-VII-hero/84-asus-maximus-VII-hero.jpg)
