В отличие от рассмотренной ранее ASUS J1900I-C новинка выполнена в форм-факторе microATX, что делает невозможной установку ASUS N3050M-E в самые компактные корпуса, зато, устройство предлагает чуть более разнообразные возможности расширения. Со всеми особенностями материнской платы вы сможете ознакомиться в процессе сегодняшнего тестирования, а пока, предлагаю взглянуть на ее спецификации.
Модель | ASUS N3050M-E |
Процессор | Intel Celeron N3050 1,6 ГГц (TDP 6 Вт, 2 ядра, 2 потока) |
Чипсет | – |
Память | 2 DIMM DDR3 SDRAM 1333/1600 МГц, максимум 8 ГБ |
Слоты PCI-E | 1 x PCI Express 2.0 x16@x1, 2 x PCI Express 2.0 x1 |
Слоты PCI | – |
Встроенное видеоядро (в процессор) | Intel HD Graphics |
Видеоразъемы | D-Sub, HDMI |
Количество подключаемых вентиляторов | 2x 4pin |
Порты PS/2 | 2 |
Порты USB | 4 x 3.0 (2 разъема на задней панели, Intel Celeron N3050) 4 x 2.0 (2 разъема на задней панели, Intel Celeron N3050 + GL852G) |
ATA-133 | – |
Serial ATA | 2 канала SATA 6 Гбит/с (Intel Celeron N3050) |
SATA Express | – |
eSATA | – |
RAID | – |
Встроенный звук | Realtek ALC887 (7.1, HDA) |
S/PDIF | – |
Встроенная сеть | Realtek RTL8111H (Gigabit Ethernet) |
Thunderbolt | – |
FireWire | – |
COM | 1 (внутренний) |
LPT | 1 |
BIOS/UEFI | AMI UEFI |
Форм-фактор | microATX |
Размеры, мм | 226 x 178 |
Дополнительные возможности | – |
Комплект поставки
Материнская плата ASUS N3050M-E поставляется в небольшой картонной коробке, в оформлении которой центральное место занимает логотип Proven Quality (англ. «Доказанное качество»), суть которого будет раскрыта несколько позже.
С обратной стороны упаковки нашлось место для изображения системной платы с указанием ее возможностей расширения, приведена краткая спецификация устройства, а также раскрыты подробности концепции Proven Quality, согласно которой ASUS N3050M-E на этапе подготовки к серийному производству была проверена на совместимость с более чем 1000 различных устройств, а суммарное время таких испытаний превысило 7000 часов. В подтверждение этому на официальном сайте вендора размещен перечень протестированного оборудования, причем, в нем указаны не только модули памяти и дисковые накопители, но также блоки питания, платы расширения, USB-флэшки, стереогарнитуры, аудиосистемы и даже… источник бесперебойного питания. Правда, как именно проводились испытания на совместимость — производитель решил скромно умолчать.

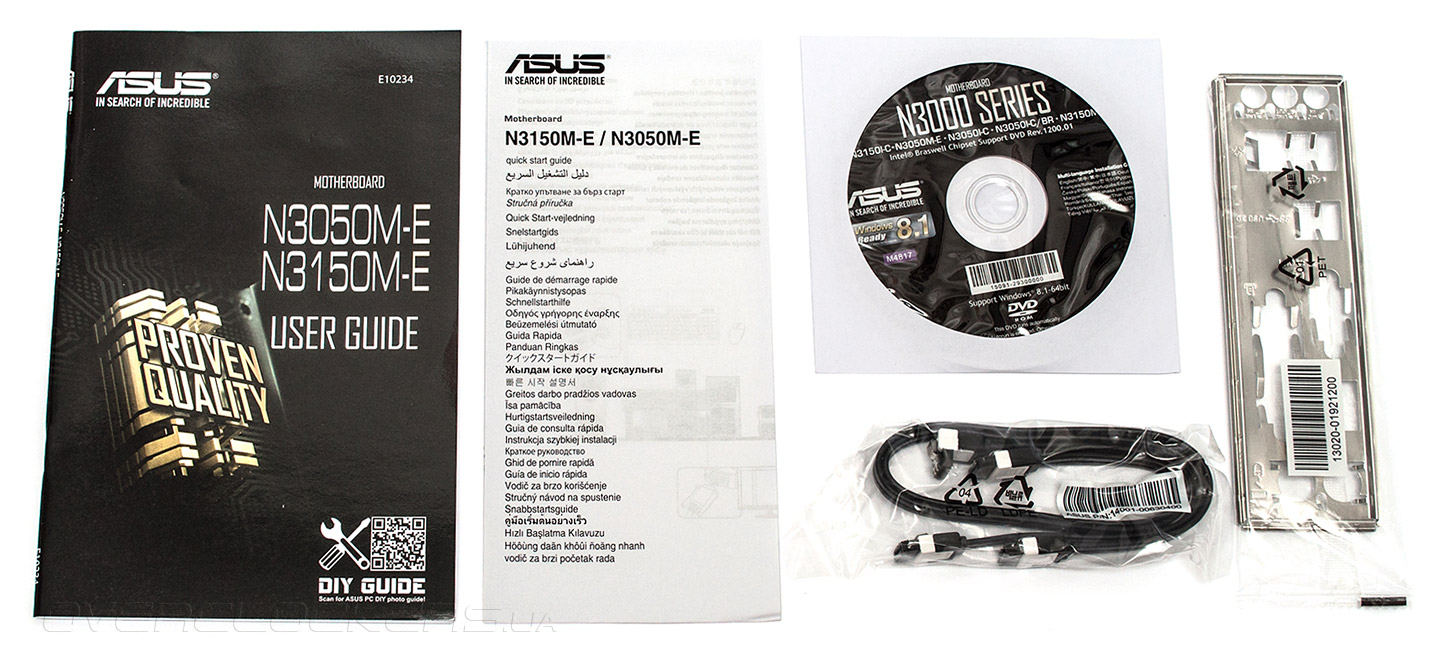

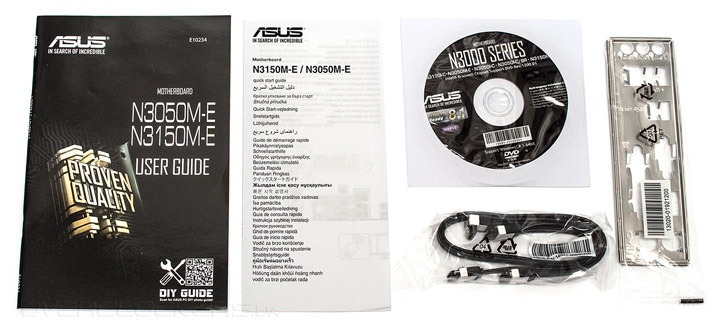

Набор дополнительных аксессуаров системной платы не блещет разнообразием, в его состав входят:
- руководство пользователя;
- брошюра по быстрой сборке системы;
- DVD-диск с драйверами и ПО;
- пара кабелей SATA 6 Гбит/с;
- металлическая заглушка на заднюю панель I/O Shield.
Здесь следует отметить, что точно таким же комплектом оснащается и «материнка» ASUS J1900I-C, так что, скромный перечень дополнительных принадлежностей является нормой для продуктов бюджетного класса.
Дизайн

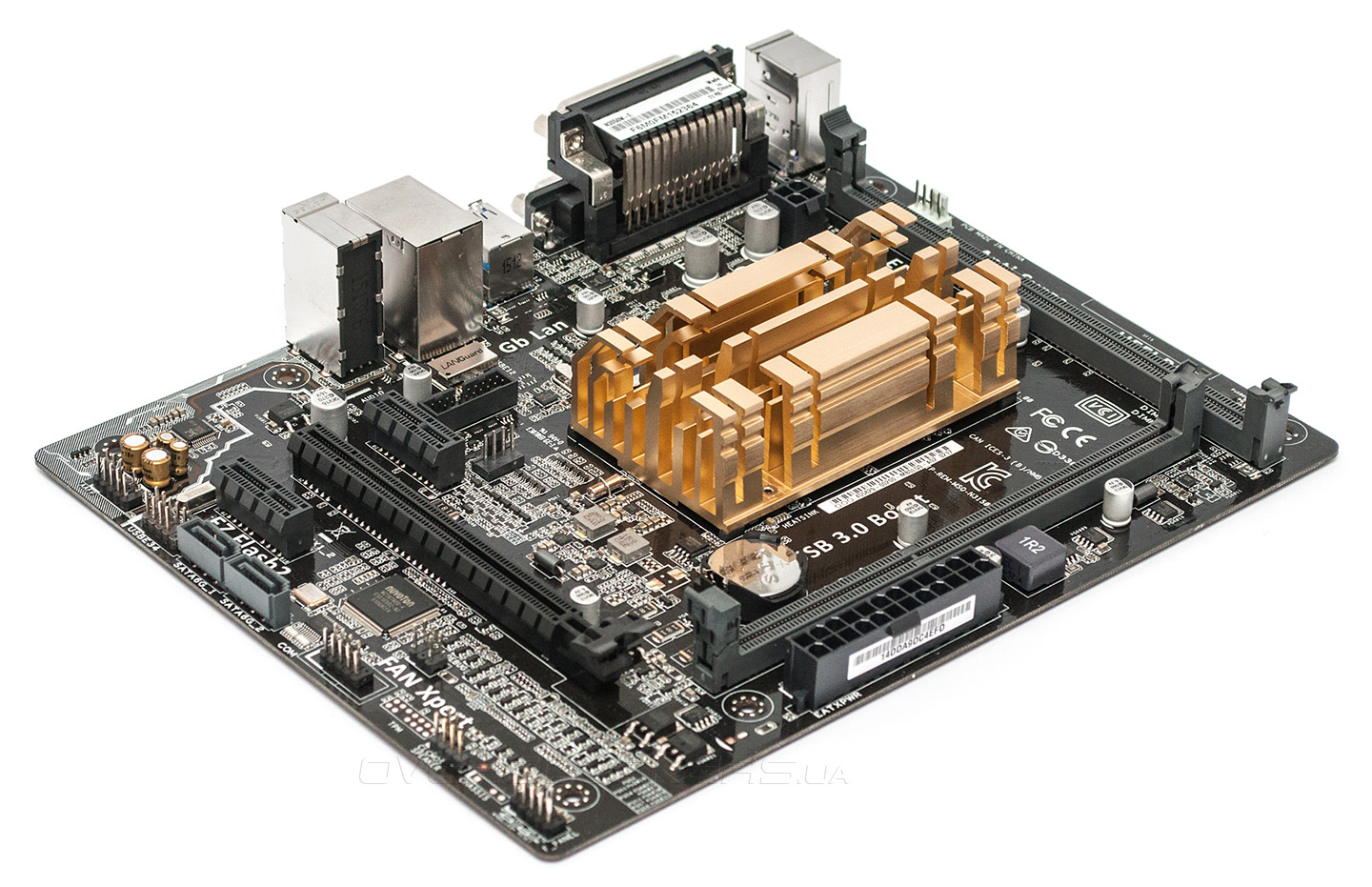

Системная плата выполнена в формате miniATX, но ее размеры составляют всего 226х178 мм, так что это одно из самых компактных устройств данного форм-фактора. Центральное место на поверхности РСВ занимает крупный радиатор, предназначенный для работы в пассивном режиме, так что ASUS N3050M-E отлично подойдет для постройки бесшумного ПК. Справа и снизу от системы охлаждения находятся слоты DIMM для установки модулей ОЗУ стандарта DDR3 суммарным объемом до 8 ГБ включительно.

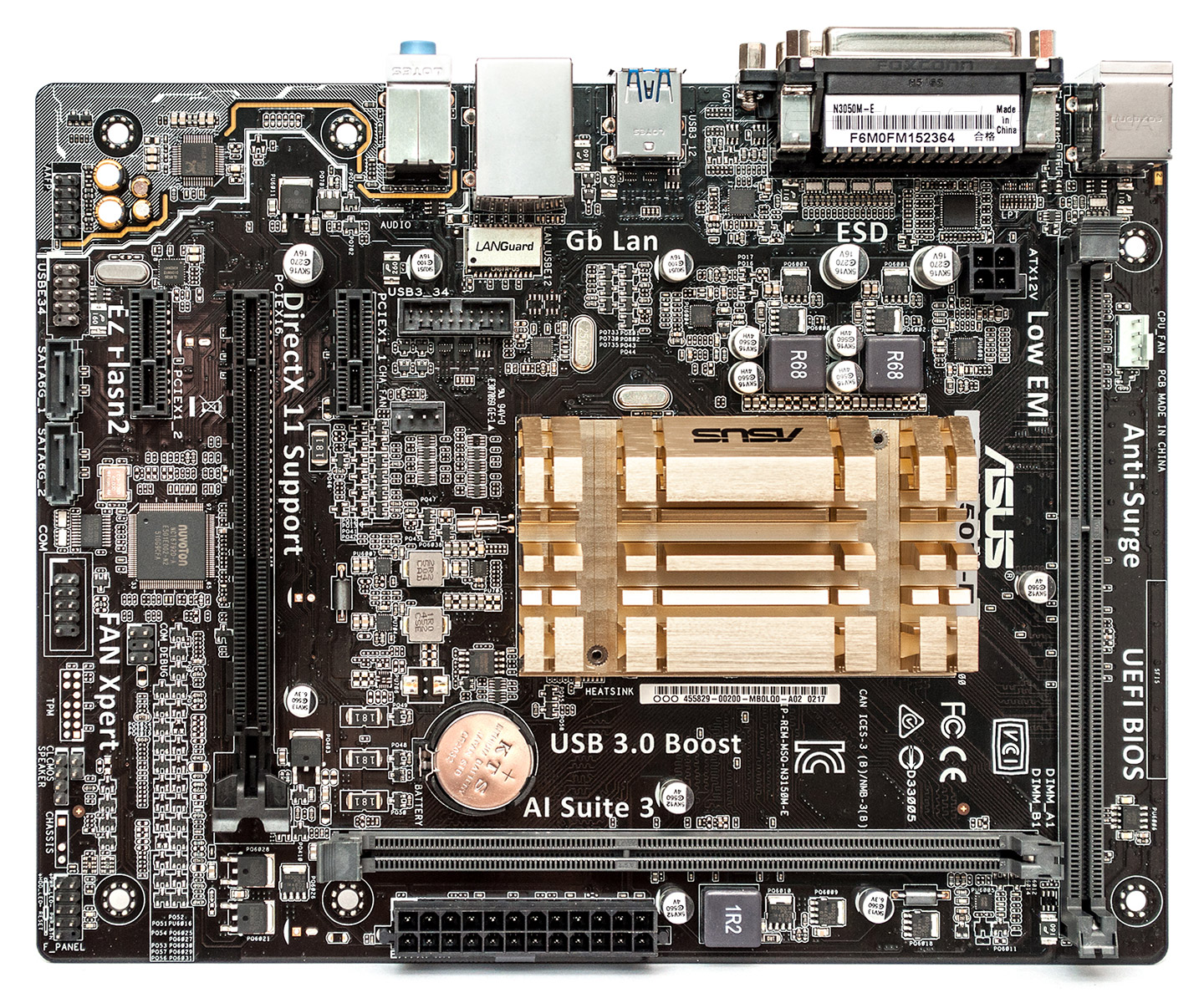

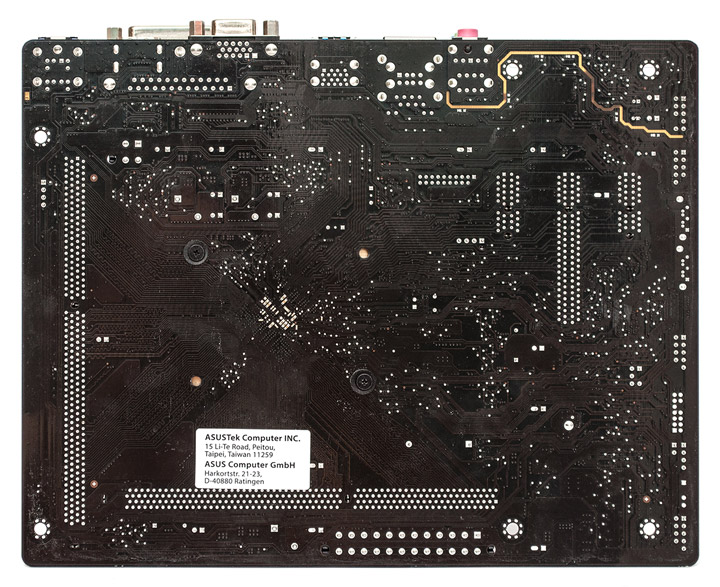

Все электронные компоненты размещены на лицевой поверхности печатной платы, тогда как обратная сторона пустует.

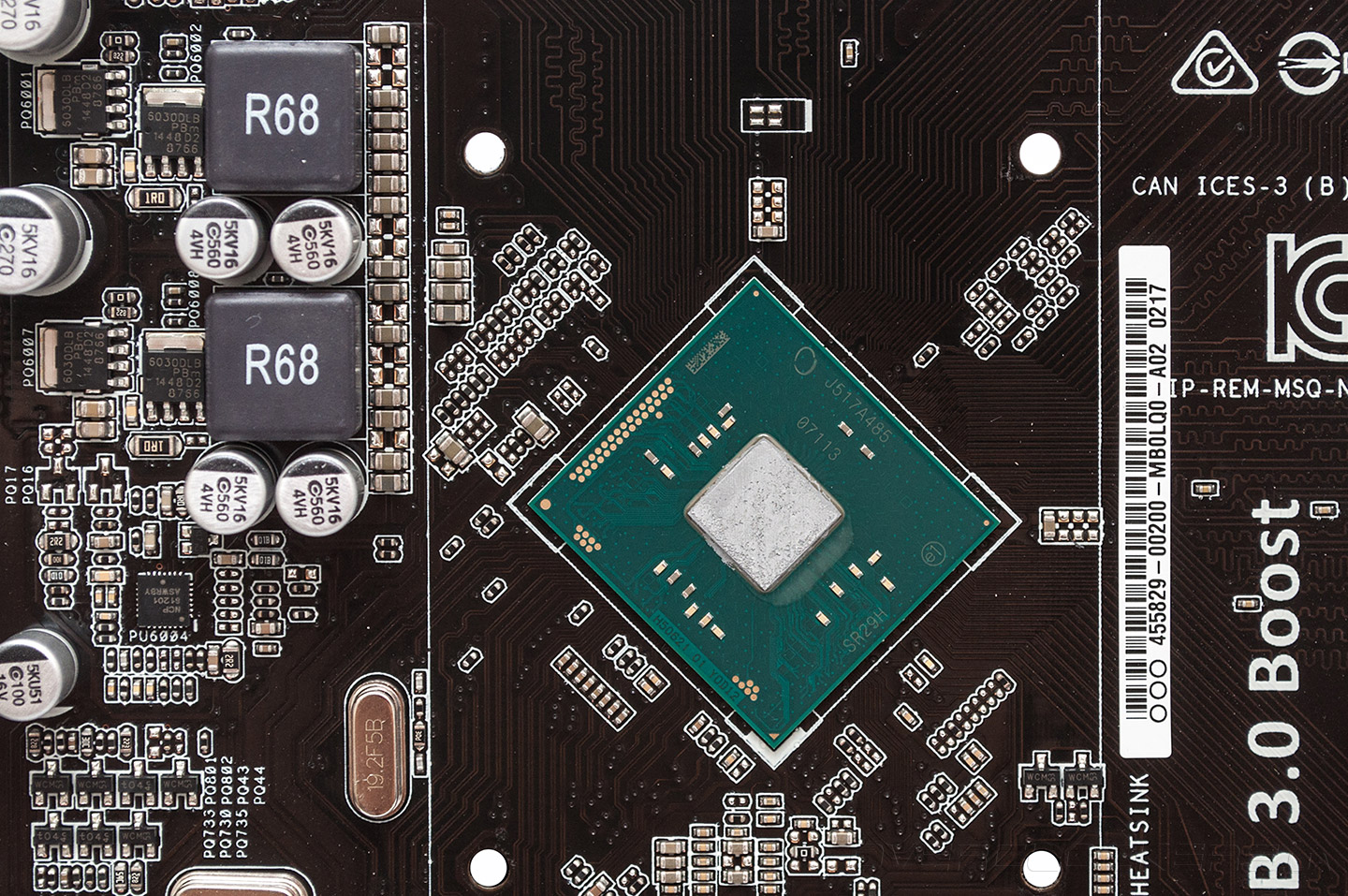

Основой для материнской платы ASUS N3050M-E послужила новейшая однокристальная система Intel Celeron N3050, которая базируется на энергоэффективной микроархитектуре Braswell, пришедшей на смену Bay-Trail. Вместе с обновлением дизайна состоялся переход на 14-нм технологический процесс производства, что позволило улучшить функциональность и возможности расширения SoC. Основным нововведение стал апгрейд встроенной видеокарты, если продукты прошлого поколения содержали четыре исполненных модуля Intel HD Graphics 7-го поколения, то в новейших Braswell их количество увеличено до 16 штук, причем, сами модули получили дизайн, аналогичный графическим ускорителям Intel HD Graphics 8-го поколения, которыми оснащаются процессоры Haswell. Кроме того, двухканальный контроллер ОЗУ приобрел поддержку модулей DDR3 с рабочей частотой 1600 МГц, а на смену двум портам SATA 3 Гбит/с пришла пара интерфейсов SATA 6 Гбит/с. Также, вместо одного канала USB 3.0 и восьми портов USB 2.0 новая SoC получила пять интерфейсов USB 3.0, тогда как количество линий PCI Express 2.0 для подключения карт расширения не изменилось и по-прежнему равняется четырем.

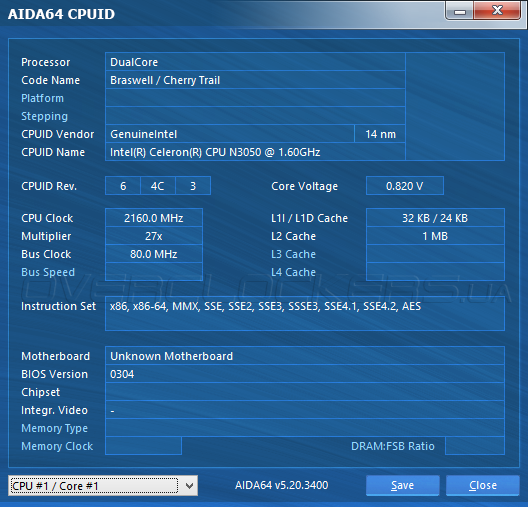

В состав однокристальной системы Intel Celeron N3050, изготовленной в конструктивном исполнении FCBGA1170, входят два вычислительных ядра, дизайн которых не претерпел заметных изменений по сравнению с Bay-Trail. Каждое из процессорных ядер оснащено по 32 Кбайт и 24 Кбайт кэша L1 для хранения инструкций и данных соответственно, а паре таких ядер полагается общий кэш 2-го уровня размером 1024 КБ. К наборам инструкций SSE4.1 и SSE4.2 добавилось аппаратное ускорение шифрования AES, а вот поддержки FMA или AVX так и не появилось. Базовой частотой для Celeron N3050 является 1600 МГц, однако, благодаря технологии Turbo Boost однокристальная система способна ускоряться до 2160 МГц. В моменты простоя функция EIST снижает частоту до 480 МГц при одновременном уменьшении напряжения Vcore. Следует заметить, что тепловой пакет Intel Celeron N3050 составляет всего 6 Вт, а при умеренной нагрузке 14-нм SoC вообще вписывается в TDP 4 Вт, так что, двухканального VRM, которым оснащена ASUS N3050M-E, для нее вполне достаточно.
![ASUS N3050M-E](/motherboard/asus-n3050m-e/08-asus-n3050m-e.png)

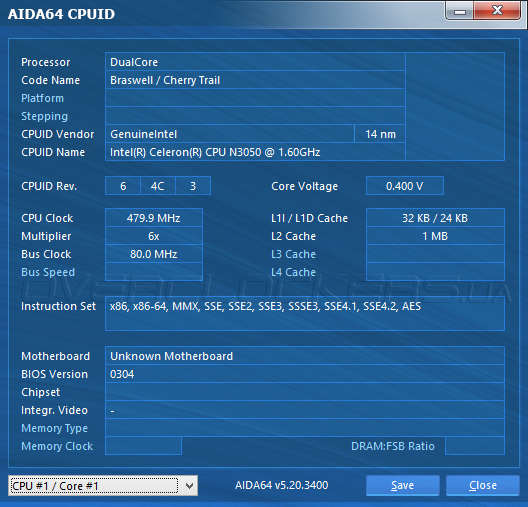

![ASUS N3050M-E](/motherboard/asus-n3050m-e/09-asus-n3050m-e.png)

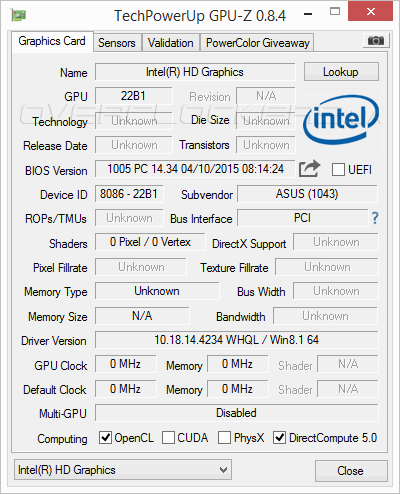

С определением характеристик графической подсистемы новейших Braswell у диагностических утилит наблюдаются большие проблемы. Даже такой «всезнающей» программе как GPU-Z практически нечего сказать о конфигурации встроенной видеокарты, так что, придется в очередной раз довериться сведениям, предоставленным Intel в открытых источниках. Следуя им в состав графического ускорителя Intel HD Graphics, которым оснащен Celeron N3050, входят 12 исполнительных модулей, работающих на базовой частоте 320 МГц, которая в моменты максимальной нагрузки может возрастать до 600 МГц. Видеокарта совместима с API DirectX 11.2 и OpenGL 4.2, а встроенный блок декодирования видеопотока получил возможность аппаратного ускорения изображения с разрешением 4К.
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/10-asus-n3050m-e.png)

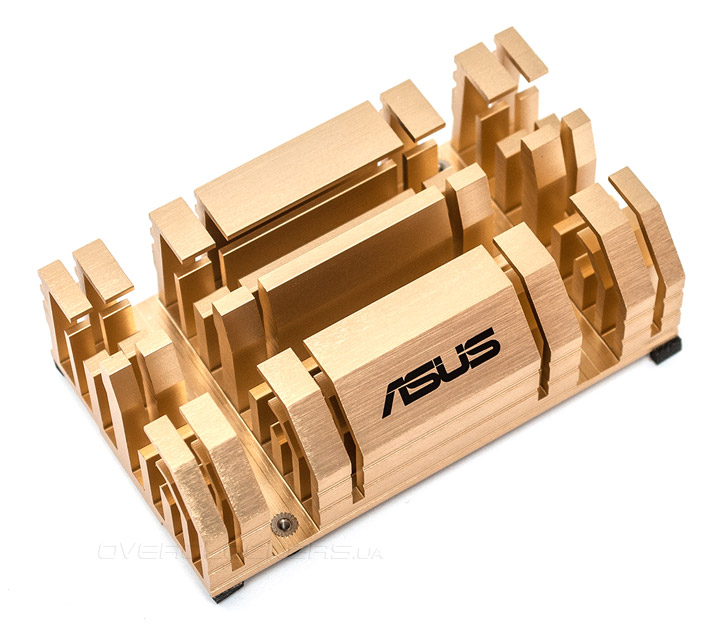

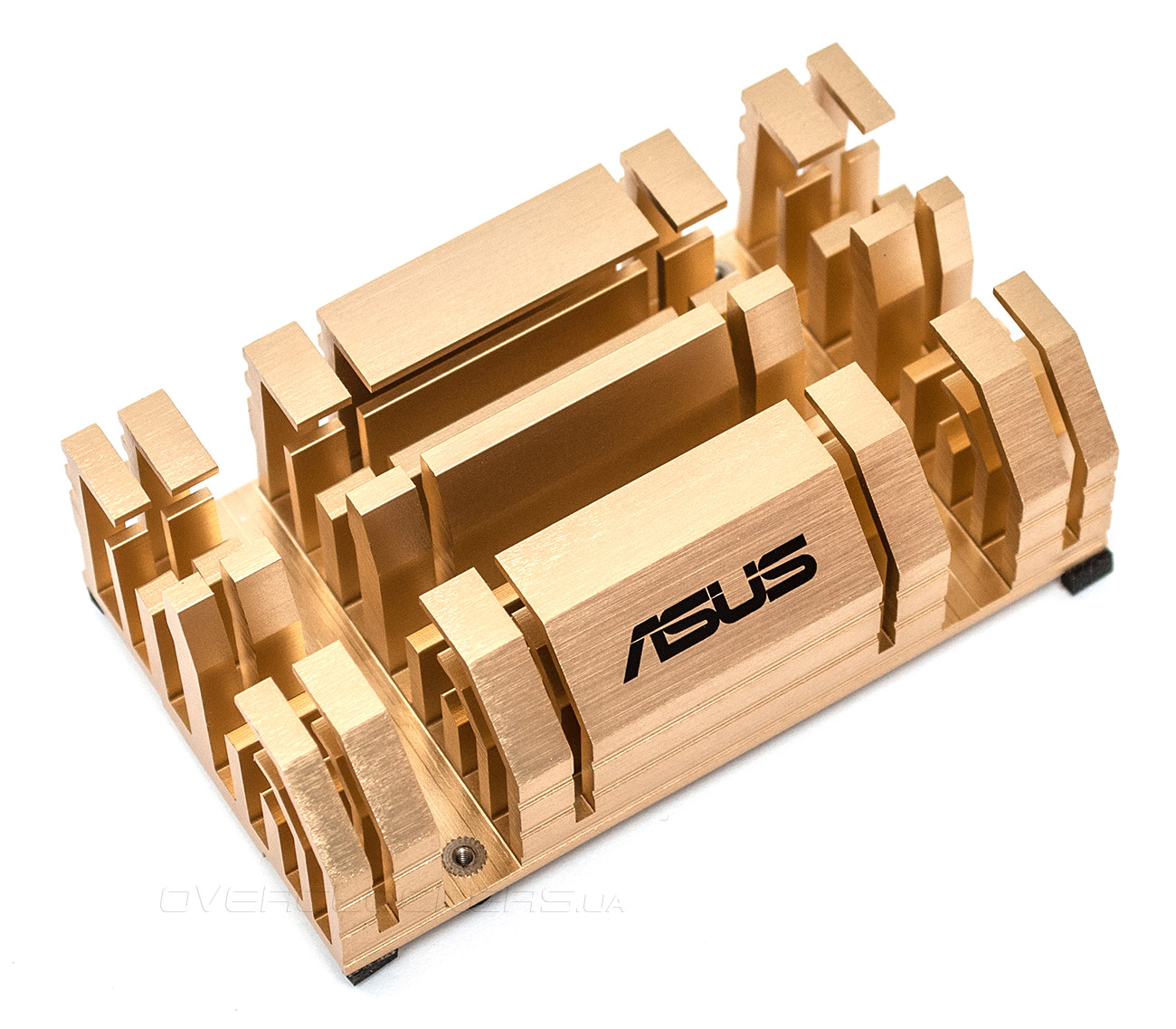

Система охлаждения материнской платы состоит из достаточно крупного радиатора сложной формы, которая оптимизирована для работы в пассивном режиме.

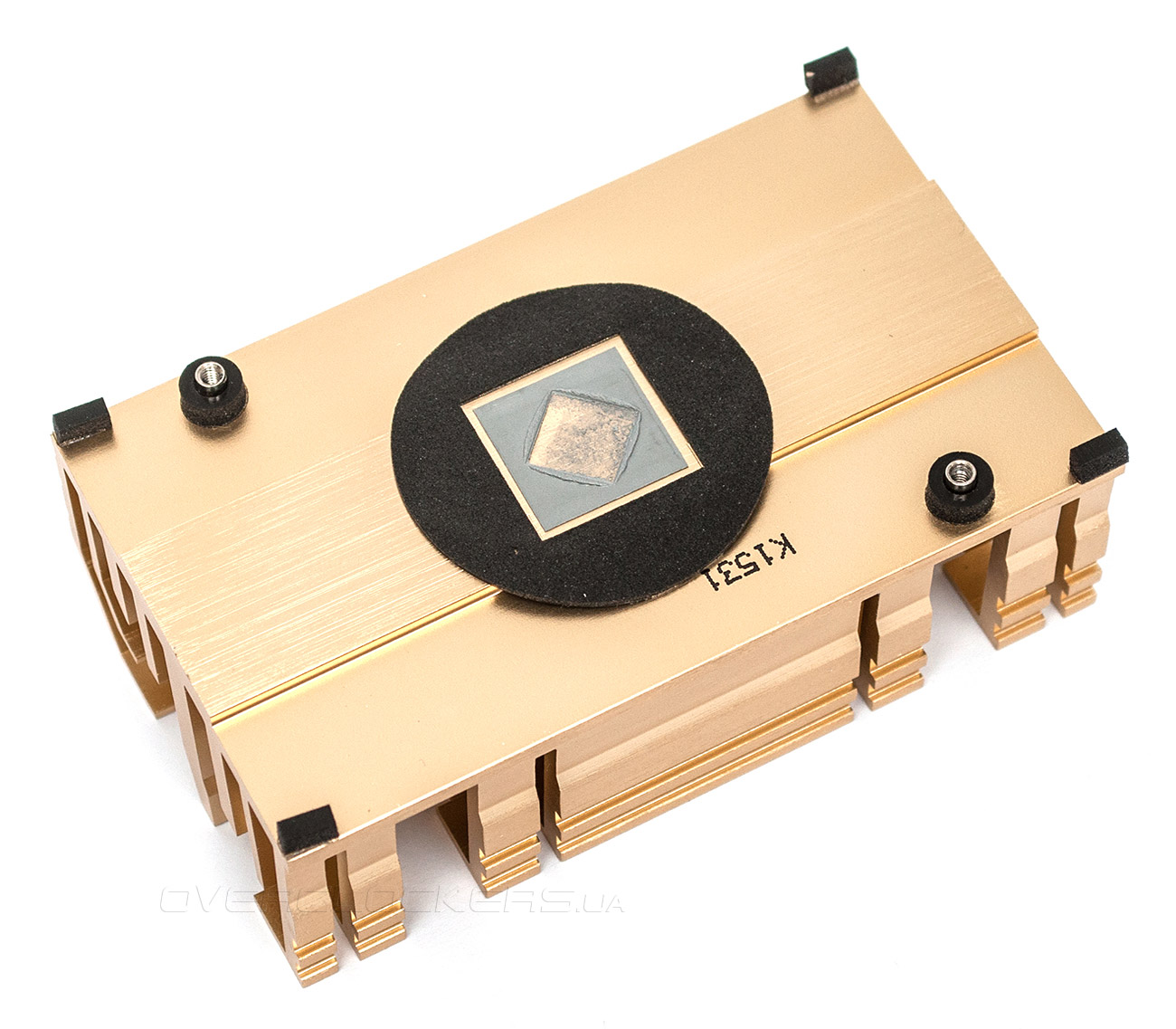

В месте контакта подошвы охладителя с полупроводниковым кристаллом SoC основание утолщается, роль термоинтерфейса играет липкая серая масса, напоминающая разогретую жвачку. На основание радиатора наклеена защитная рамка из пористой резины, а для крепления конструкции используется надежное винтовое крепление.

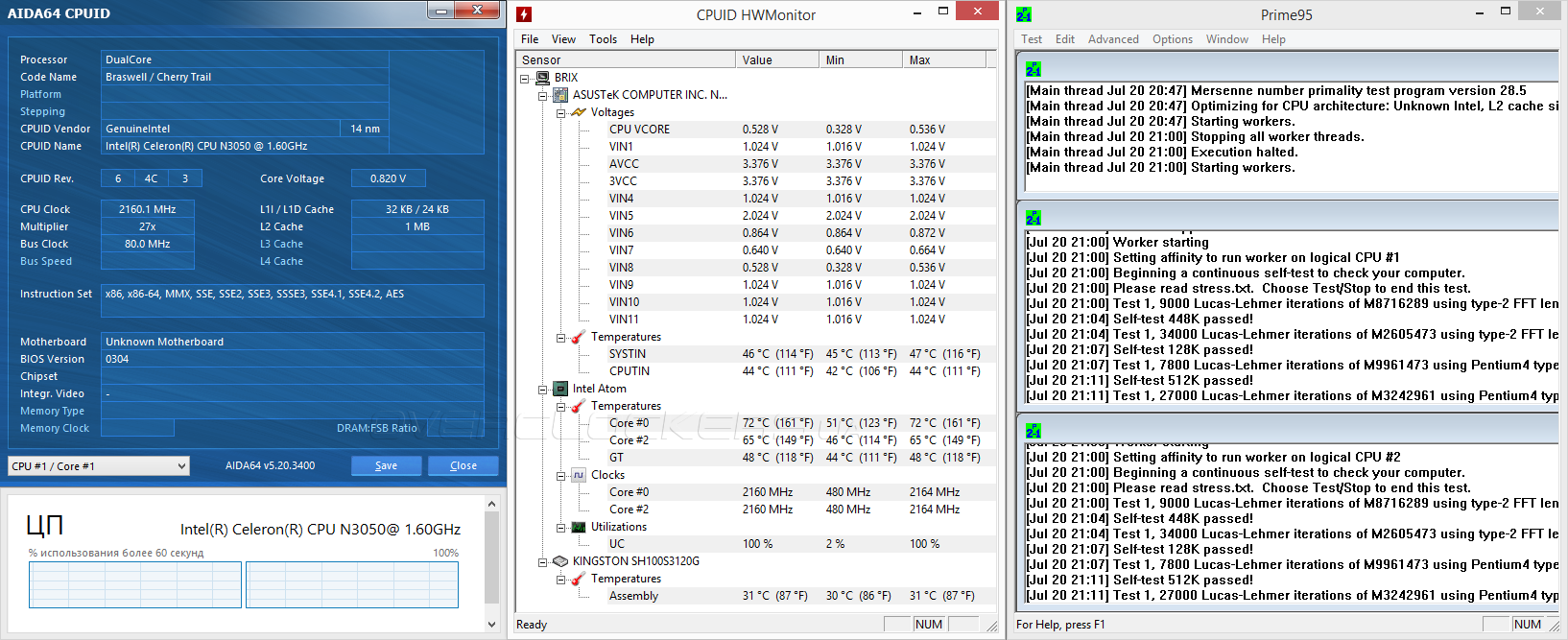

Эффективности системы охлаждения оказалось достаточно для отвода избыточного тепла для SoC Intel Celeron N3050 и температура вычислительных ядер не превысила 72° С даже в стресс-тесте Prime95, хотя, с учетом невысокого TDP 6 Вт и тонкого 14-нм процесса хотелось бы видеть чуть меньший нагрев. Впрочем, всегда есть возможность приладить к радиатору тихоходный вентилятор, тем более, системная плата оснащена двумя четырехконтактными разъемами с управлением скоростью вращения с помощью ШИМ.

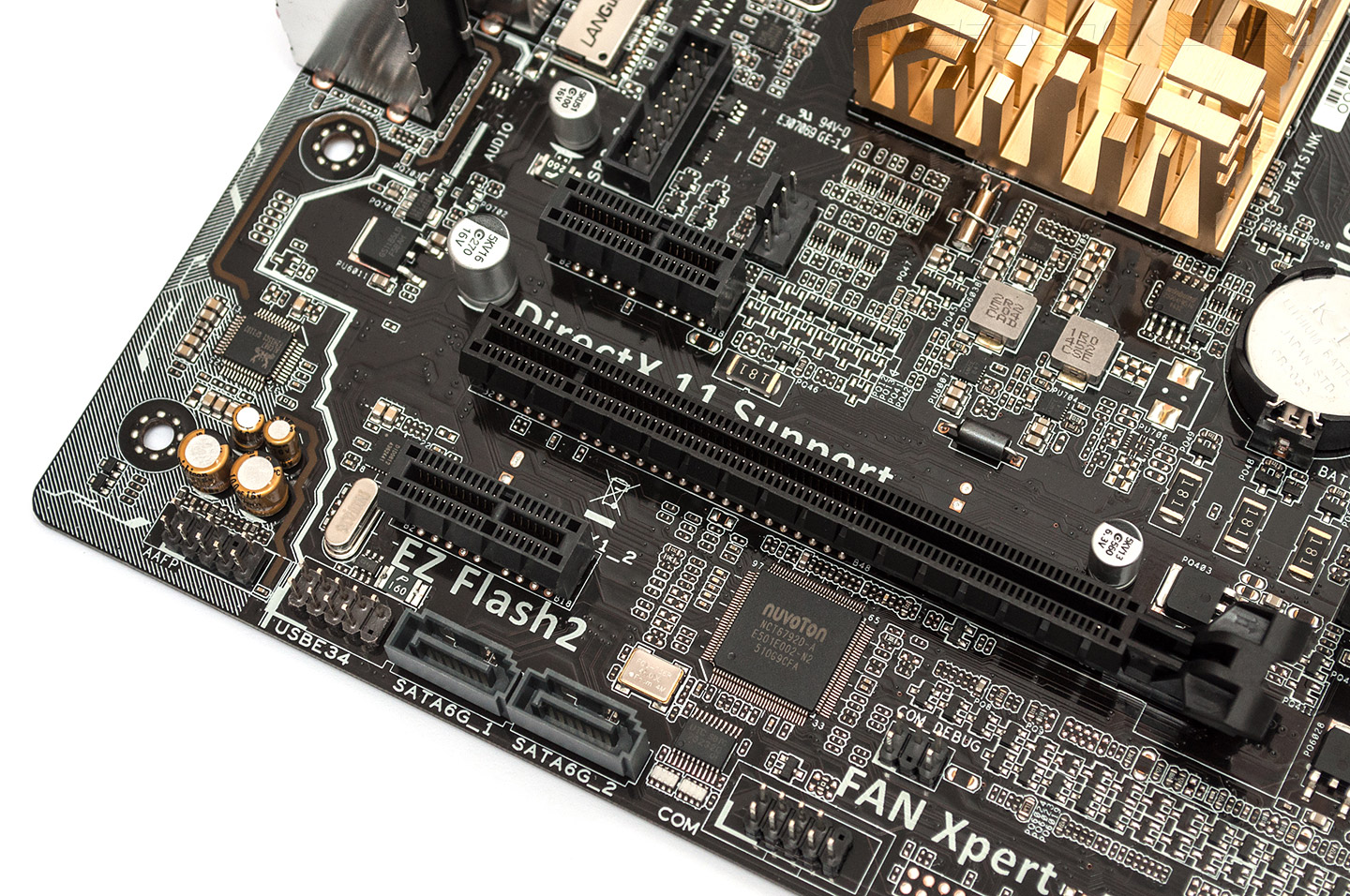

Возможности расширения, заложенные в однокристальной системе, реализованы на ASUS N3050M-E в полной мере. Материнская плата оснащена парой слотов PCI Express 2.0 x1 и одним PCI-E 2.0 x16@x1. Дисковые накопители можно подсоединить к двум портам SATA 6 Гбит/с, а для подключения периферии служат четыре интерфейса USB 3.0, из которых пара разъемов выведены на заднюю панель, а оставшиеся выполнены в виде игольчатой контактной площадки. Кроме того, новинка оснащена четырьмя портами USB 2.0, за их работу отвечает концентратор GL852G, подключенный к однокристальной системе. Звуковая подсистема базируется на 7.1-канальном HD-аудиокодеке Realtek ALC887, а для повышения качества звучания в низкочастотных цепях постановлены японские конденсаторы с полимерным электролитом. Наконец, подключение к сети Gigabit Ethernet обеспечивает контроллер Realtek RTL8111H.

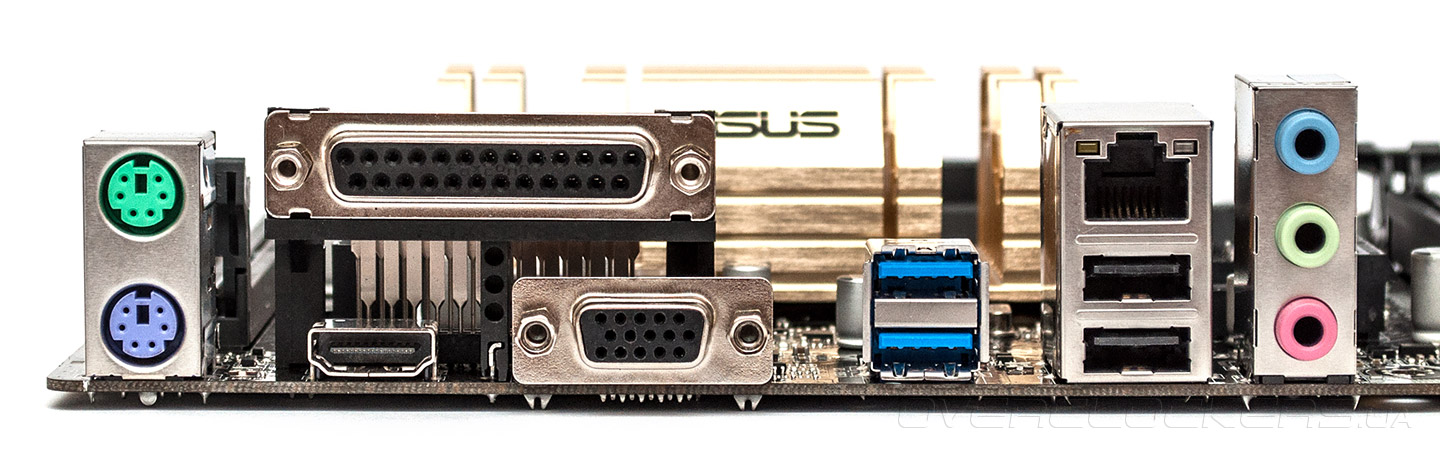

В итоге, на задней панели системной платы разместились:
- два порта PS/2;
- разъем LPT;
- видеовыходы HDMI и D-Sub;
- два порта USB 3.0 и пара USB 2.0;
- сетевая розетка RJ-45;
- три аналоговых аудиовыхода.
В конструкции ASUS N3050M-E органично сочетаются как современные интерфейсы, например, два высокоскоростных порта USB 3.0 и цифровой выход HDMI 1.4a c поддержкой вывода изображения в разрешении 3840x2160 с частотой 30 Гц, так и архаичные решения наподобие двух разъемов PS/2 или порта LPT. Впрочем, набор возможностей расширения у новинки получился весьма сбалансированным, он удовлетворит как домашних пользователей, так и специалистов, приобретающих материнскую плату для профессионального использования.UEFI Setup

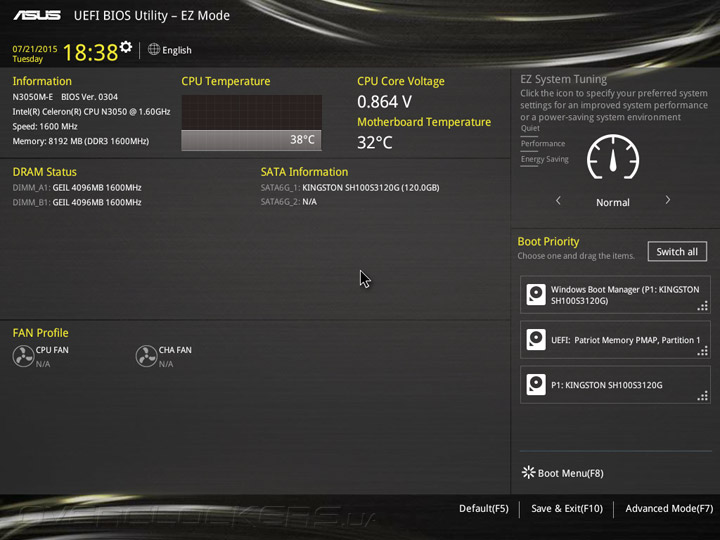

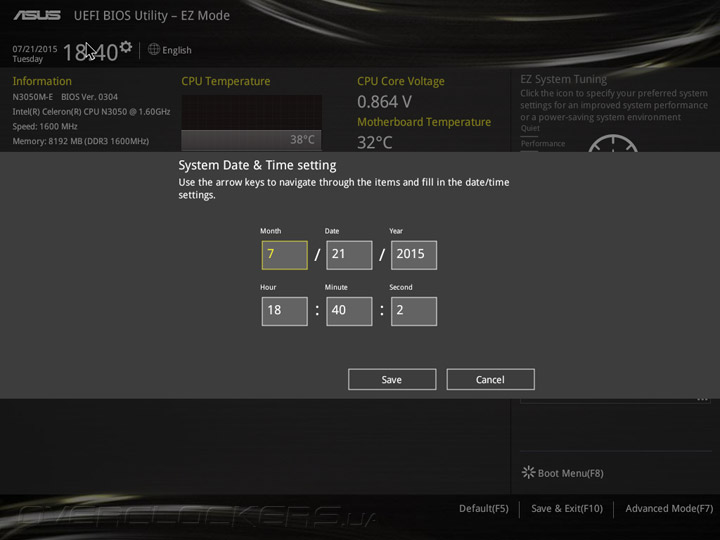

В основе прошивки системной платы ASUS N3050M-E лежит микрокод UEFI разработки AMI, поверх которого работает фирменный графический интерфейс. Пользователи могут выбирать между расширенным режимом Advanced Mode, в котором доступны все возможные настройки, а также EZ Mode, предназначенным для базового конфигурирования «материнки». В упрощенном режиме выводятся сведения о режиме работы процессора, версии управляющего микрокода, конфигурации дисковой подсистемы и ОЗУ, отображаются показания системного мониторинга, задается дата и время, а также выбирается порядок инициализации загрузочных устройств.
![ASUS N3050M-E](/motherboard/asus-n3050m-e/16-asus-n3050m-e.jpg)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/17-asus-n3050m-e.jpg)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/18-asus-n3050m-e.jpg)

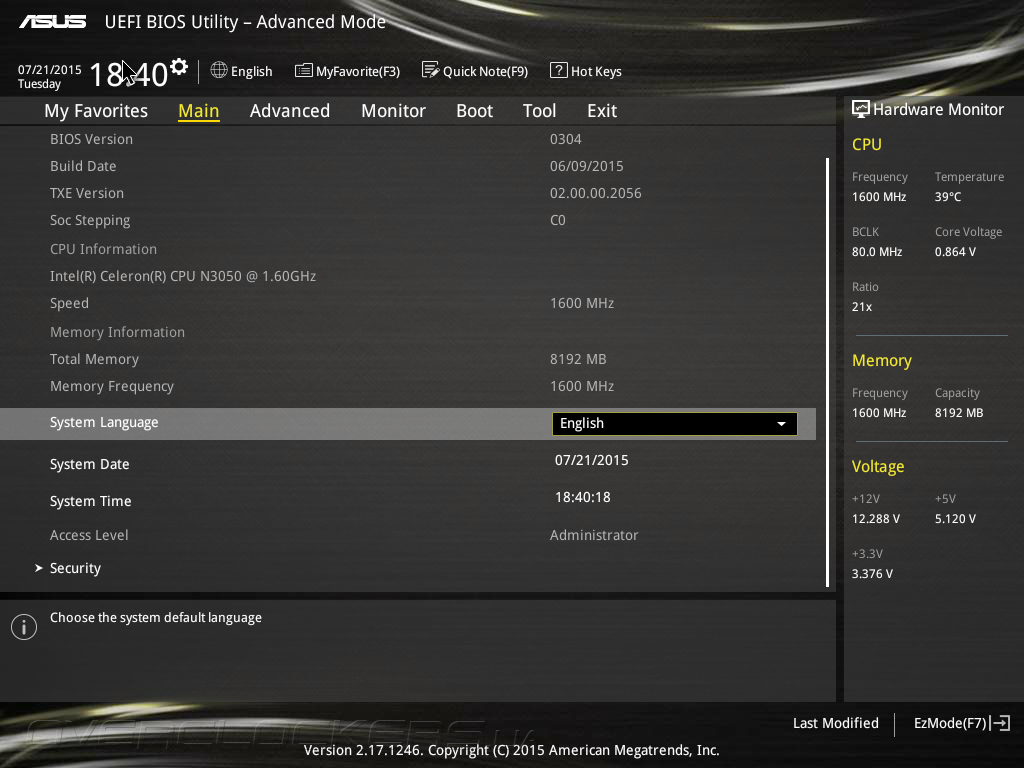

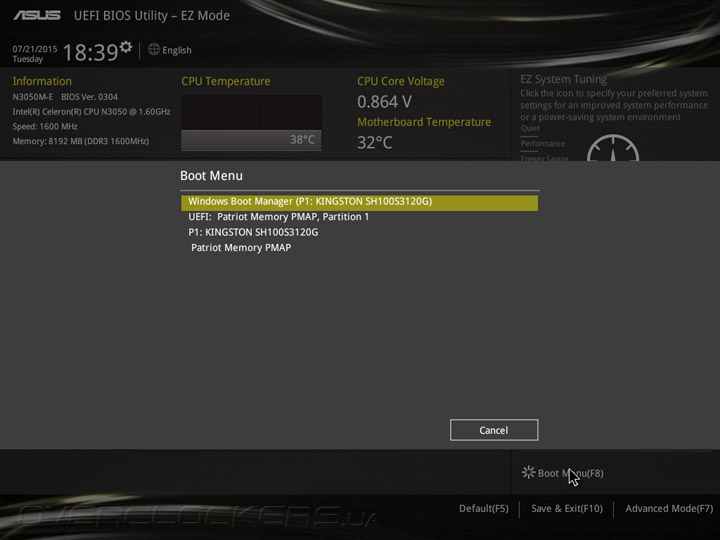

Большинству пользователей будет достаточно возможностей, предлагаемых в режиме EZ Mode, тогда для настройки специфических опций можно воспользоваться Advanced Mode. На вкладке Main отображается версия управляющего микрокода, параметры работы SoC и подсистемы ОЗУ, задаются язык отображения интерфейса и параметры безопасности.

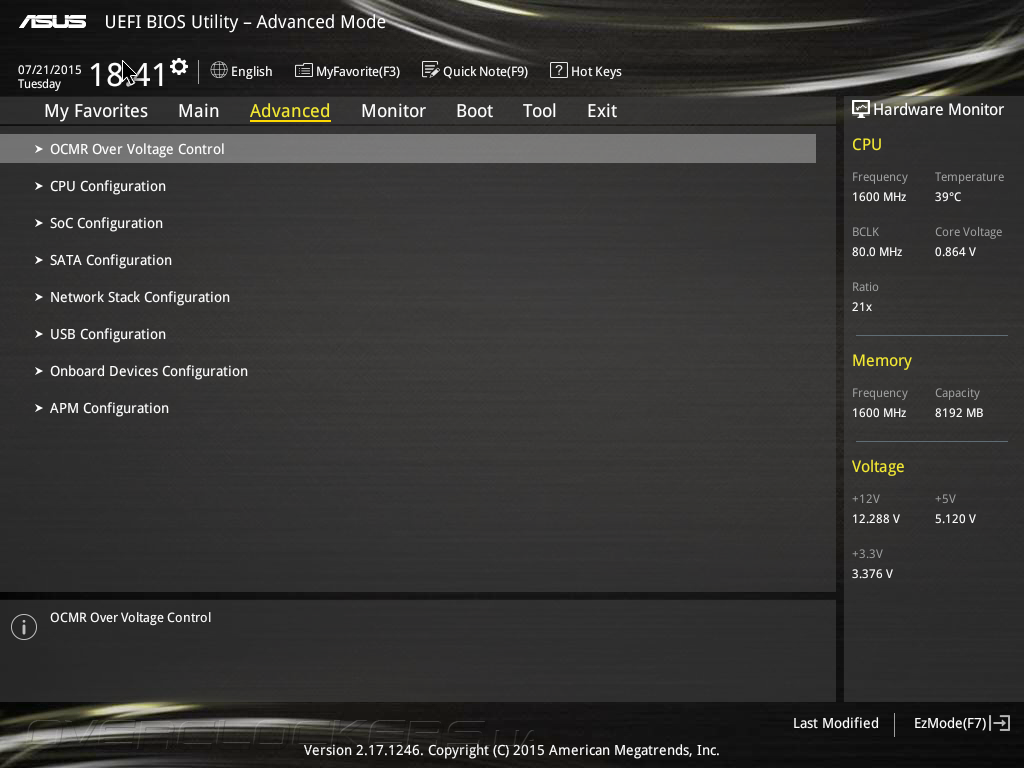

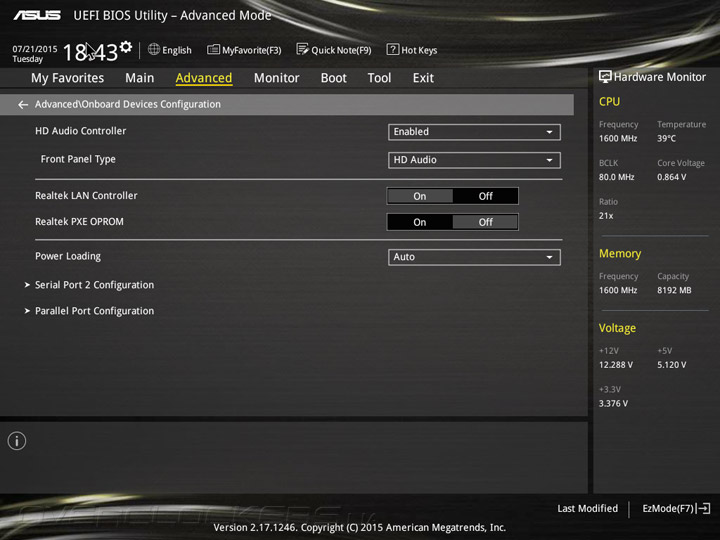

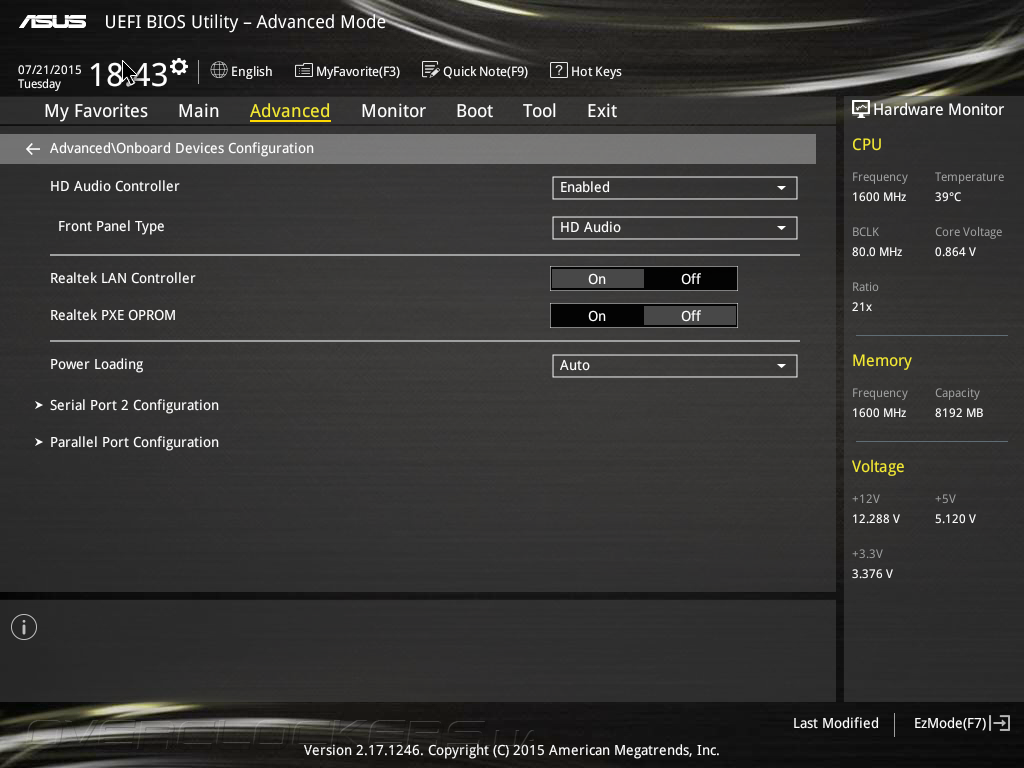

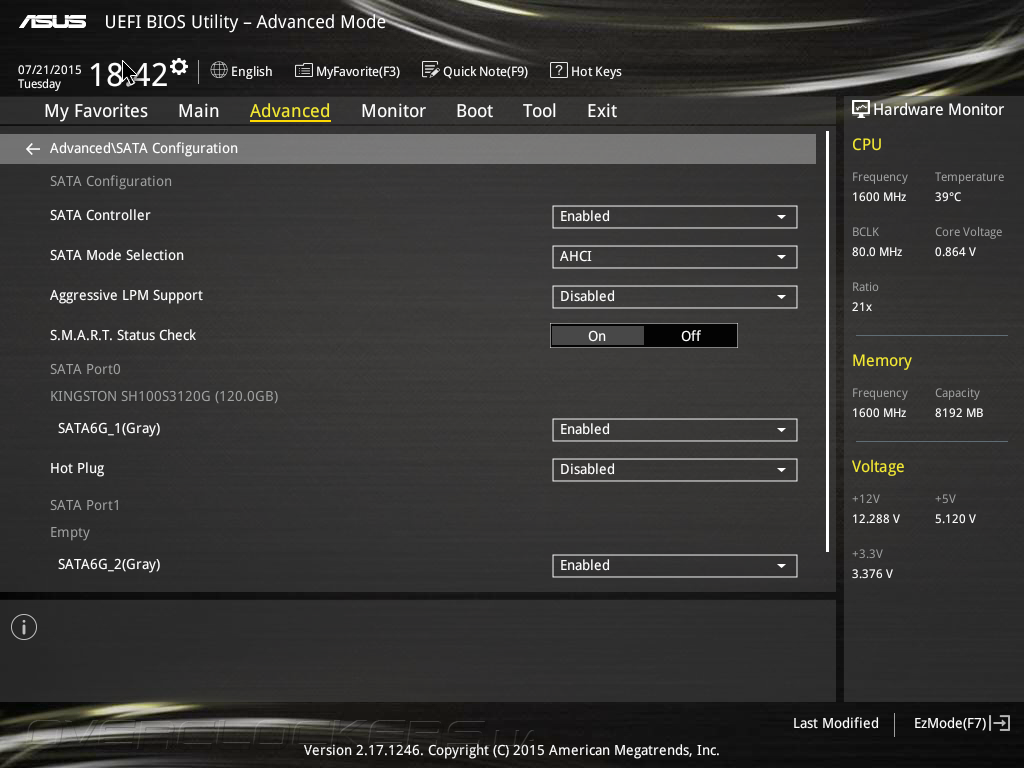

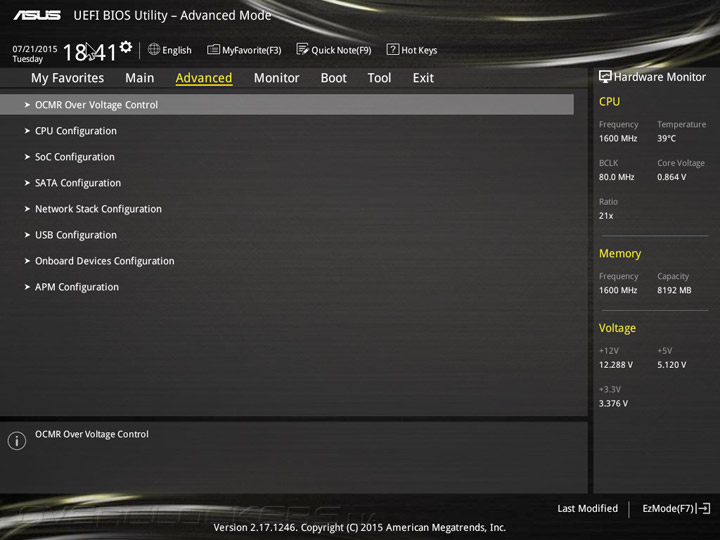

Меню Advanced служит для тонкой настройки однокристальной системы и немногочисленных дополнительных контроллеров.

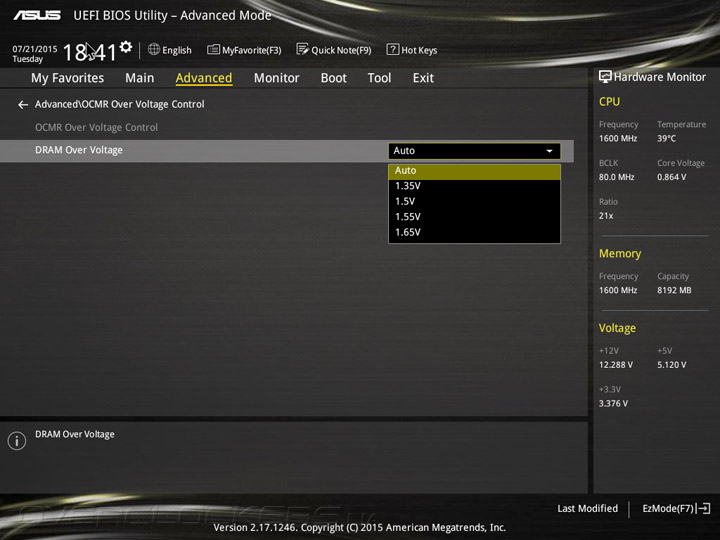

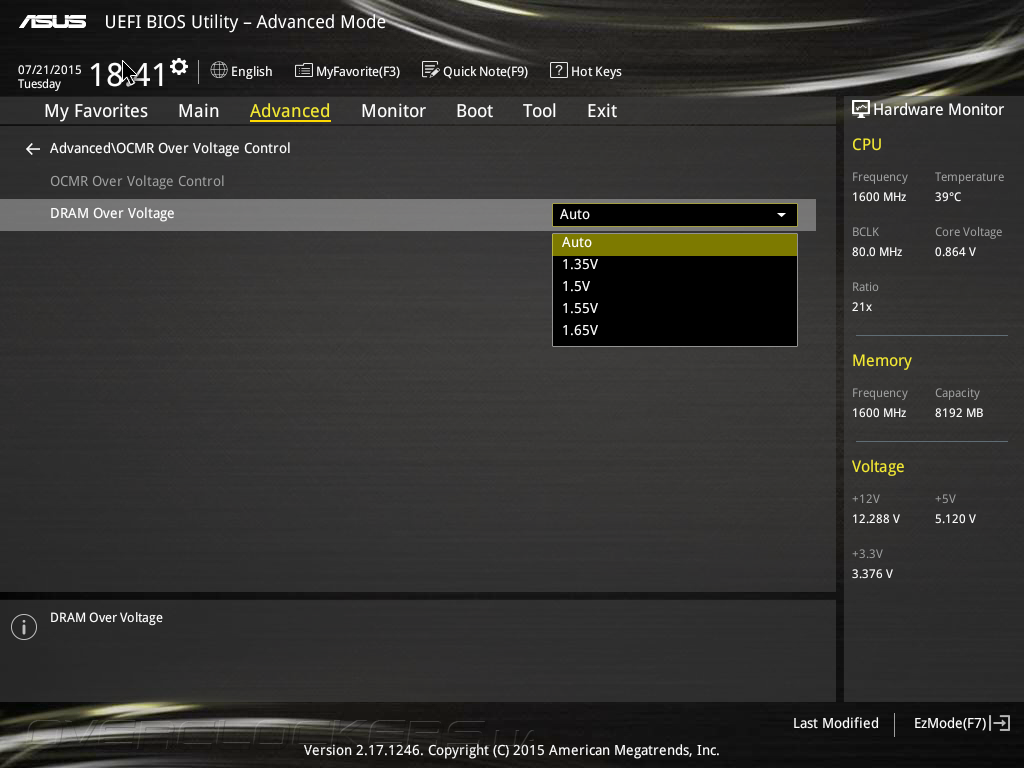

Подраздел OCMR Over Voltage Control, как следует из названия, должен обеспечивать управление электропитанием, но, по факту, в нем доступна единственная опция выбора напряжения на модулях ОЗУ.

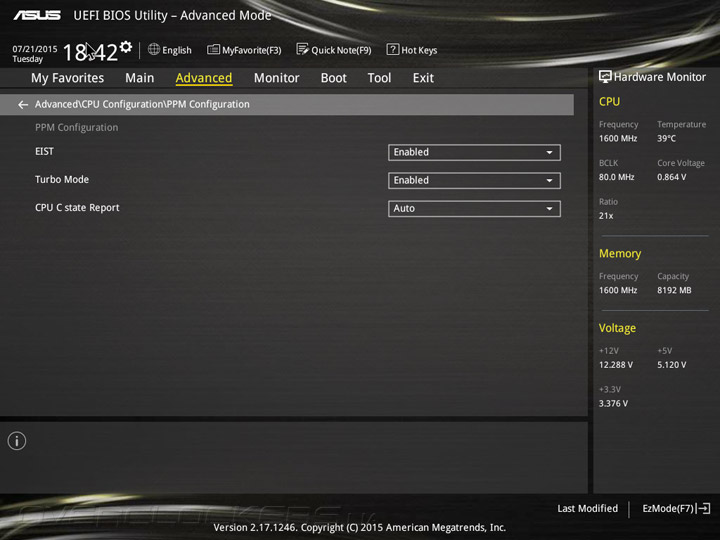

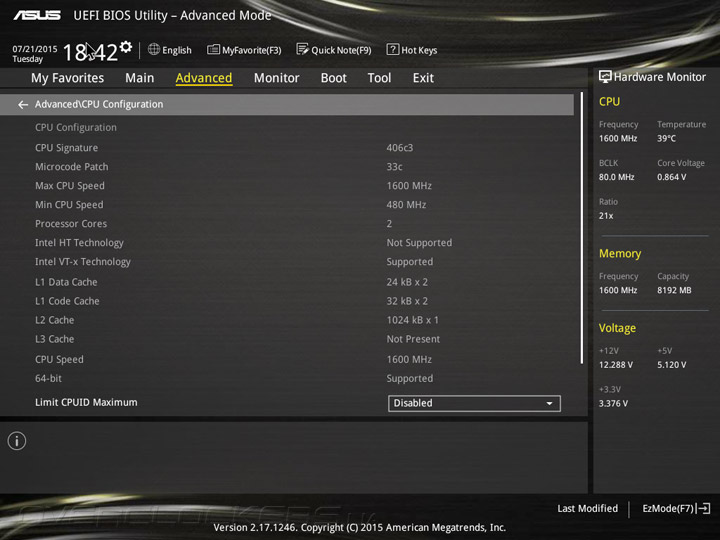

Подменю CPU Configuration отвечает за отображение подробной информации и конфигурирование процессорных функций энергосбережения.
![ASUS N3050M-E](/motherboard/asus-n3050m-e/22-asus-n3050m-e.jpg)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/23-asus-n3050m-e.jpg)

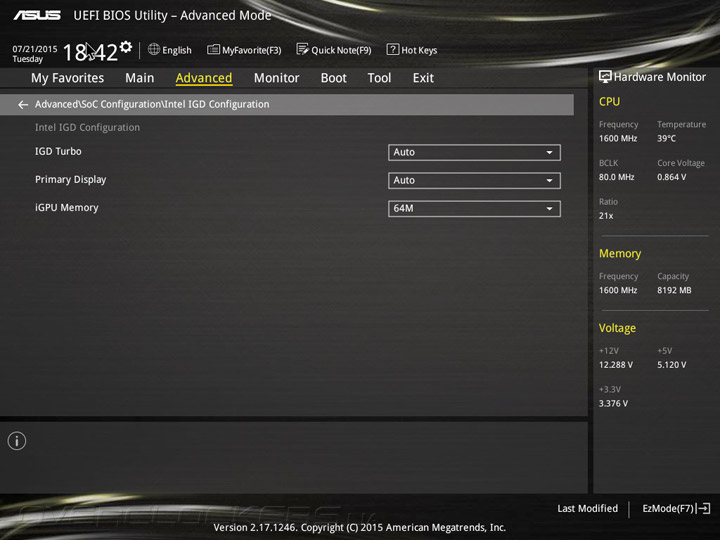

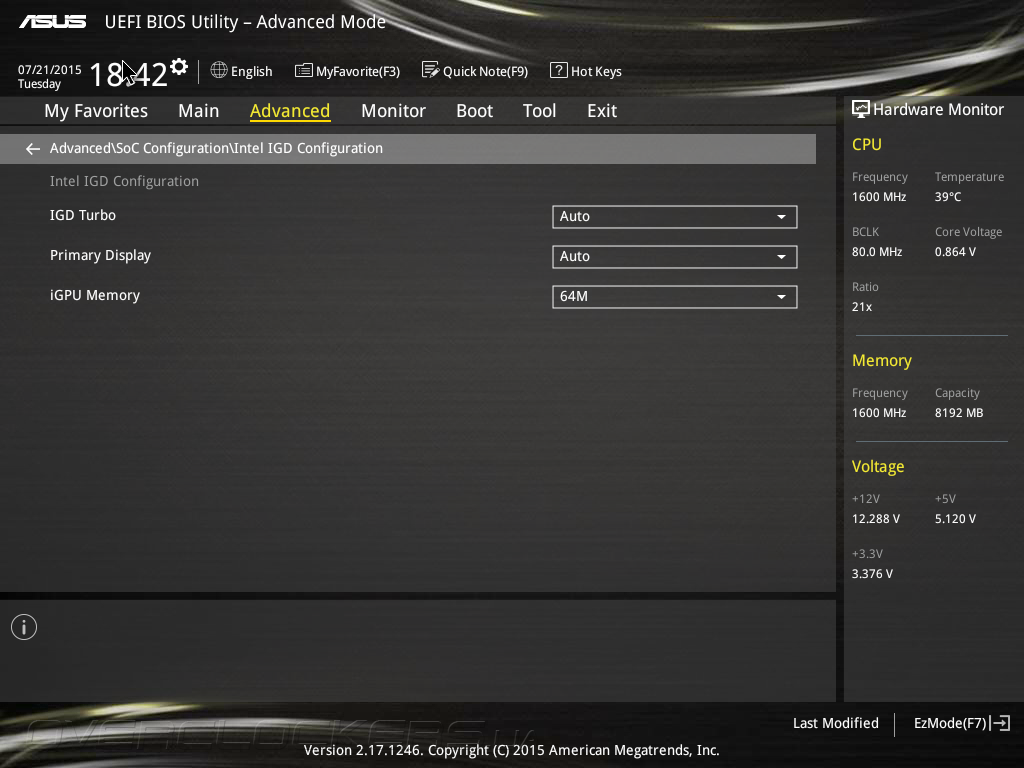

На вкладке IGD Configuration задаются параметры встроенной видеокарты, а SATA Configuration служит для управления дисковой подсистемой.

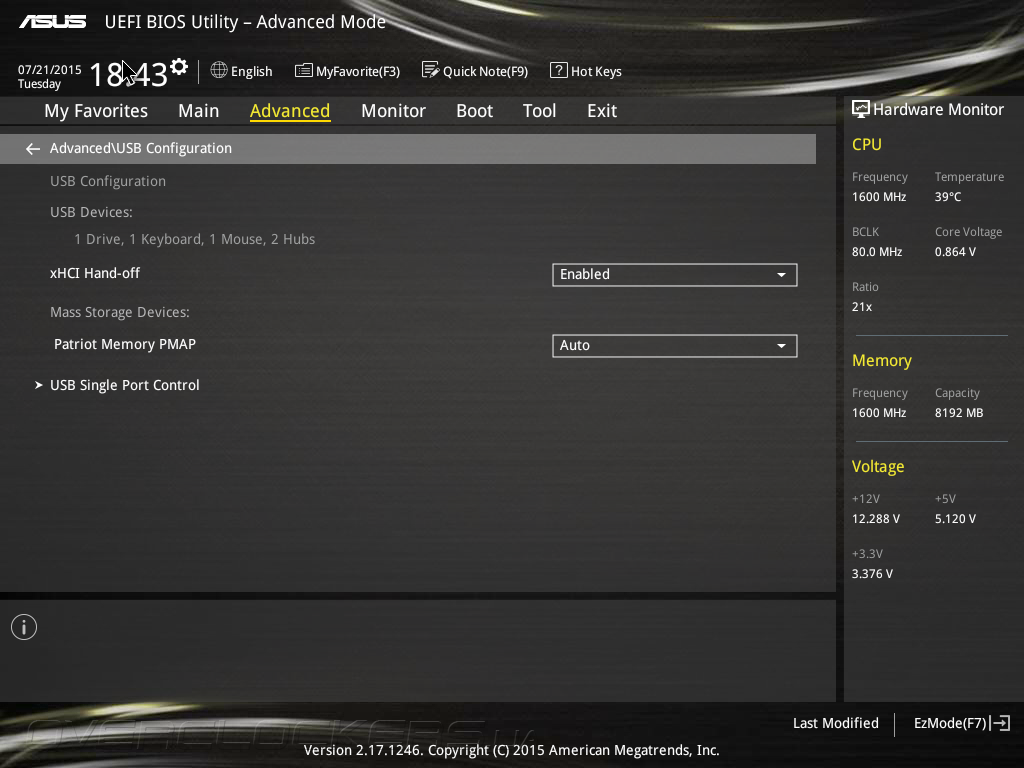

Для настройки портов USB предназначено подменю USB Configuration и, наконец, в подменю Onboard Device Configuration задаются режимы работы дополнительных контроллеров.

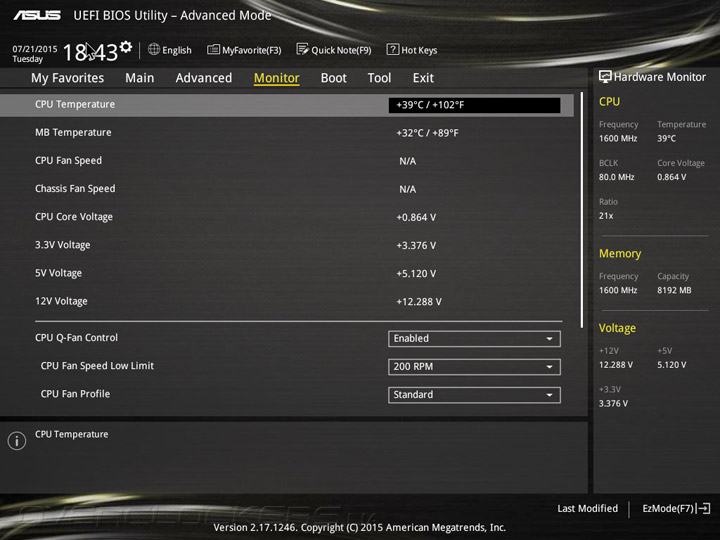

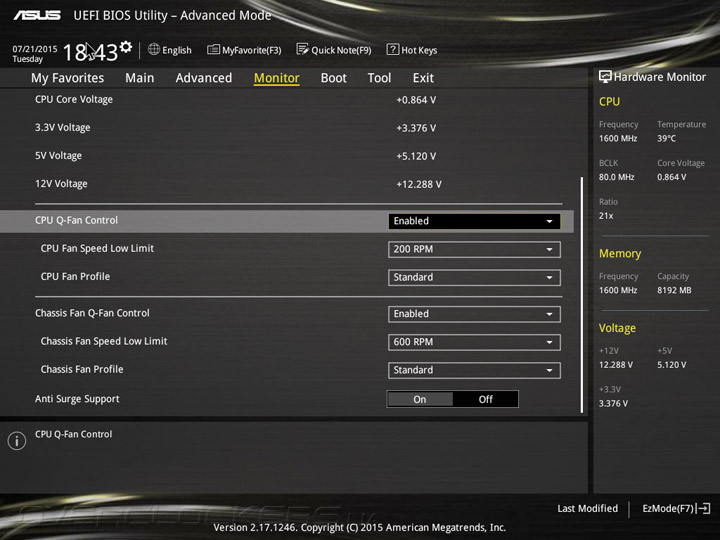

Функции аппаратного мониторинга и управления скоростью вращения вентиляторов сосредоточены на вкладке Monitor, где отображаются показания пары температурных и двух тахометрических датчиков, а также значения напряжений на вычислительных ядрах и основных шинах питания. Здесь же пользователи могут настроить работу вентиляторов в зависимости от нагрева компонентов, выбрав один из предустановленных профилей, или задав требуемый режим вручную.
![ASUS N3050M-E](/motherboard/asus-n3050m-e/28-asus-n3050m-e.jpg)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/29-asus-n3050m-e.jpg)

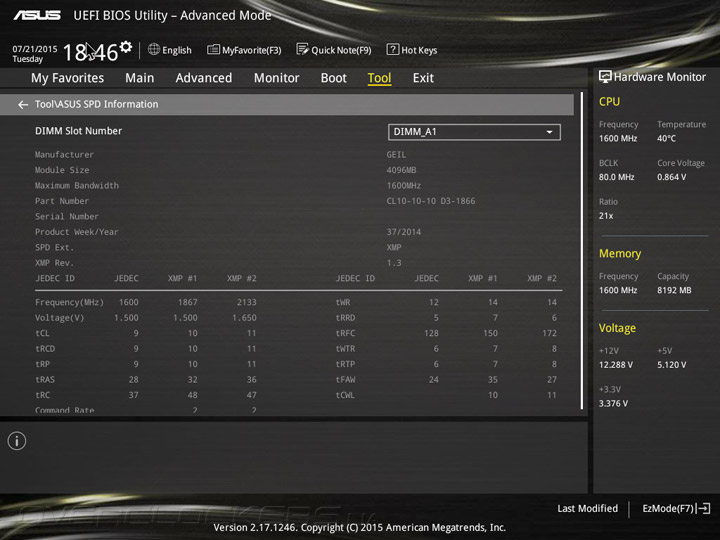

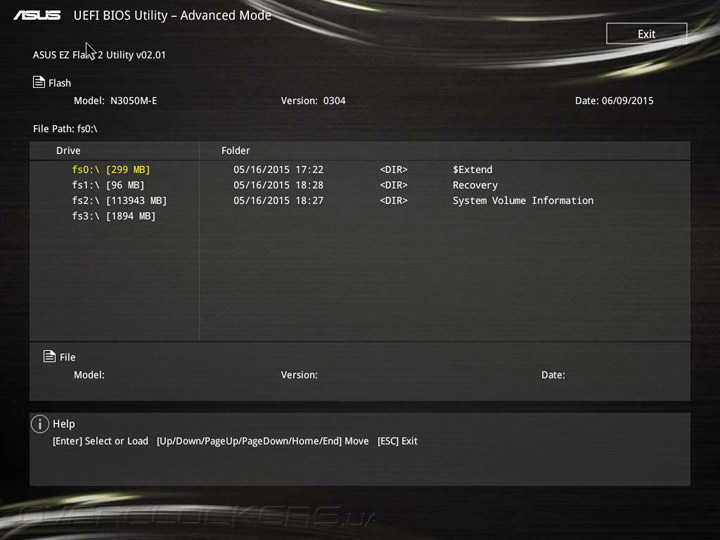

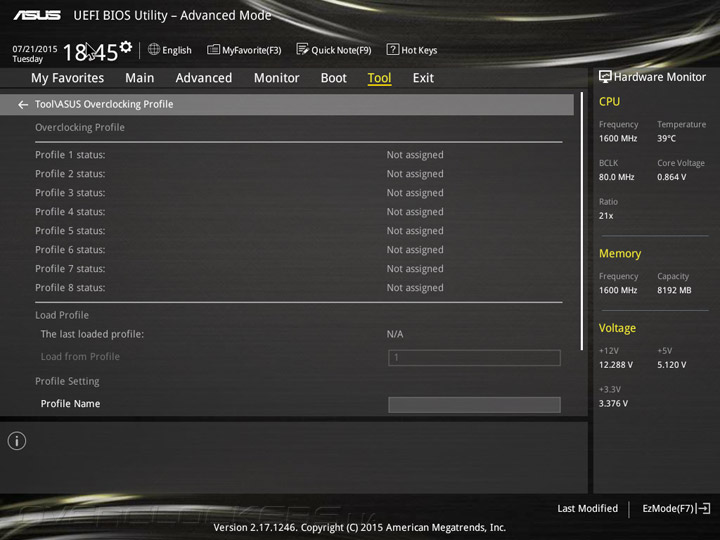

В дополнение к базовой функциональности UEFI Setup системной платы обладает рядом инструментов, таких как подпрограмма обновления управляющего микрокода EZ Flash 2, функция сохранения восьми профилей пользовательских настроек Overclocking Profile, а также утилита SPD Information, предназначенная для отображения подробной информации об установленных модулях ОЗУ.
![ASUS N3050M-E](/motherboard/asus-n3050m-e/30-asus-n3050m-e.jpg)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/31-asus-n3050m-e.jpg)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/32-asus-n3050m-e.jpg)
Как и следовало ожидать, прошивка ASUS N3050M-E лишена каких-либо опций для разгона, что, впрочем, закономерно с учетом рыночного позиционирования продукта.
Комплектное ПО

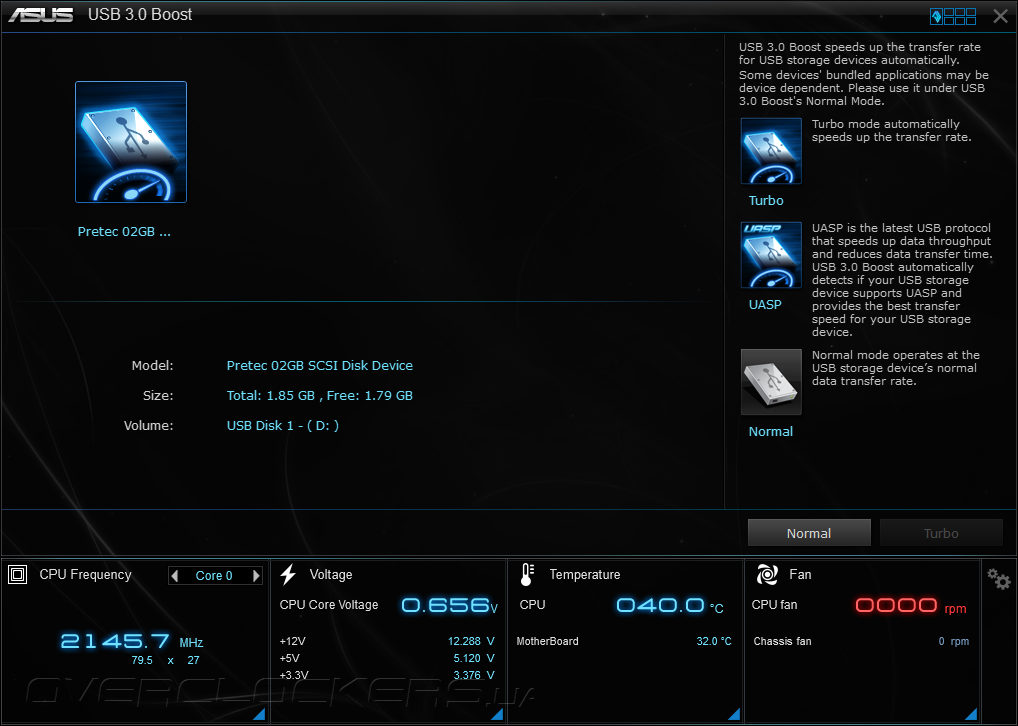

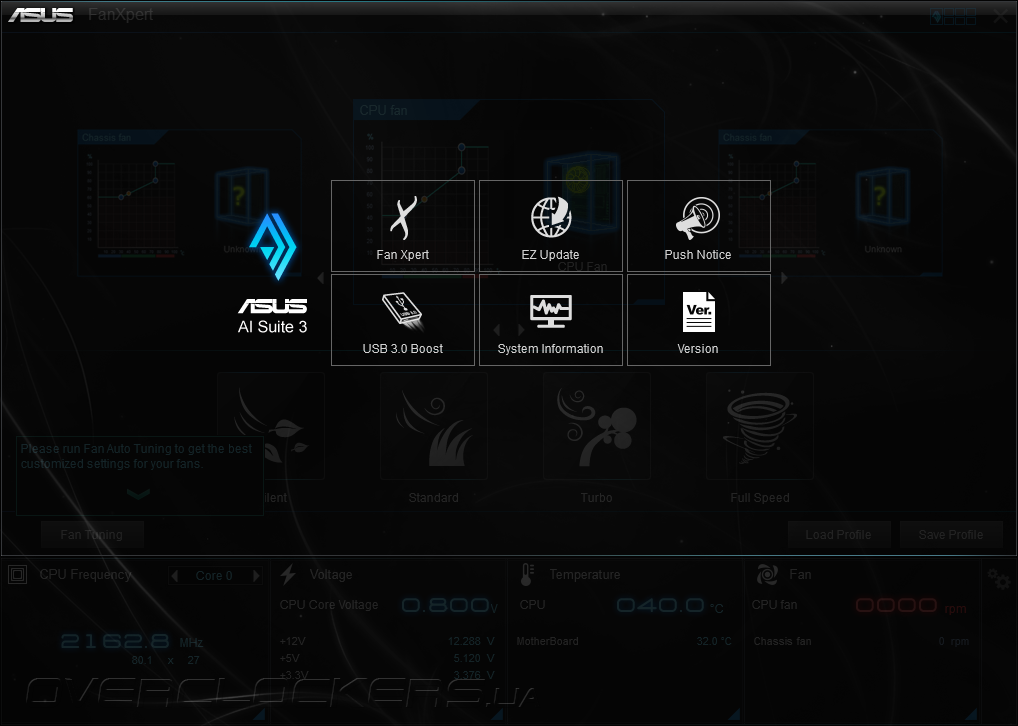

В комплекте с материнской платой на DVD поставляется все необходимые драйверы и набор качественных фирменных утилит, среди которых центральное место занимает программный продукт Ai Suite 3, предназначенный для аппаратного мониторинга, управления работой вентиляторов, реализации дополнительных функций и многого другого.
По сути, возможности приложения почти не отличаются от таковых для комплектного ПО ASUS J1900I-C, так что, я остановлюсь на основных моментах. В нижней части интерфейса находится информационная панель, на которую выводятся показания датчиков аппаратного мониторинга, причем, «кликнув» на группу сенсоров можно получить подробные сведения, а также увидеть динамику изменения параметров. Также, пользователи могут задать предельные значения, по достижению которых срабатывает сигнализация.
![ASUS N3050M-E](/motherboard/asus-n3050m-e/34-asus-n3050m-e.jpg)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/35-asus-n3050m-e.jpg)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/36-asus-n3050m-e.jpg)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/37-asus-n3050m-e.jpg)

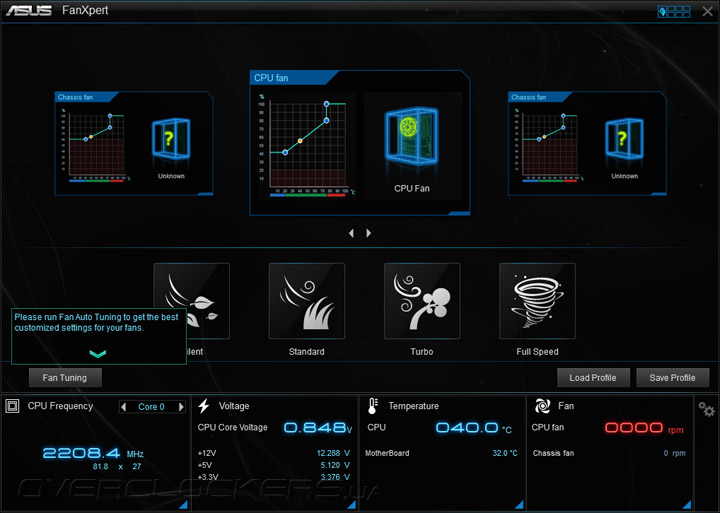

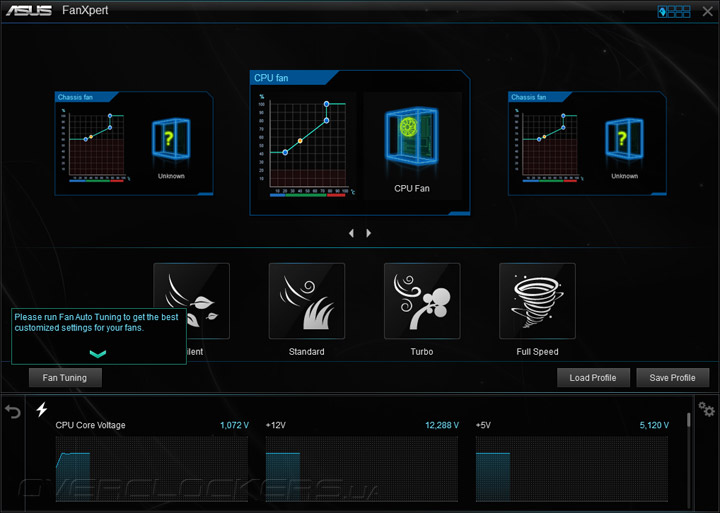

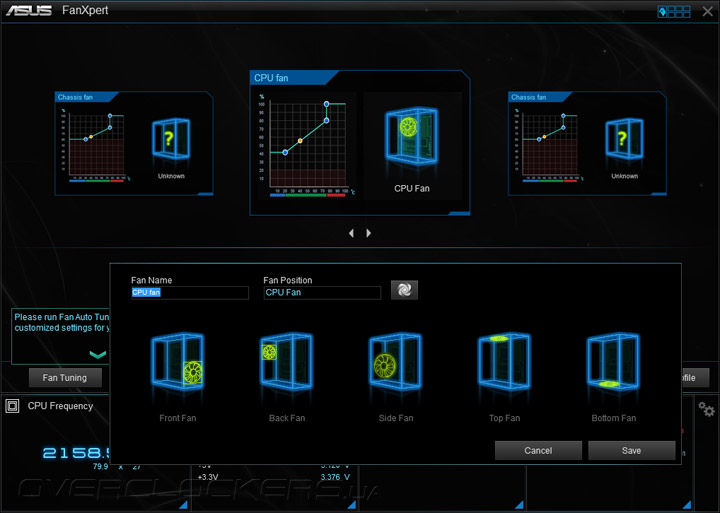

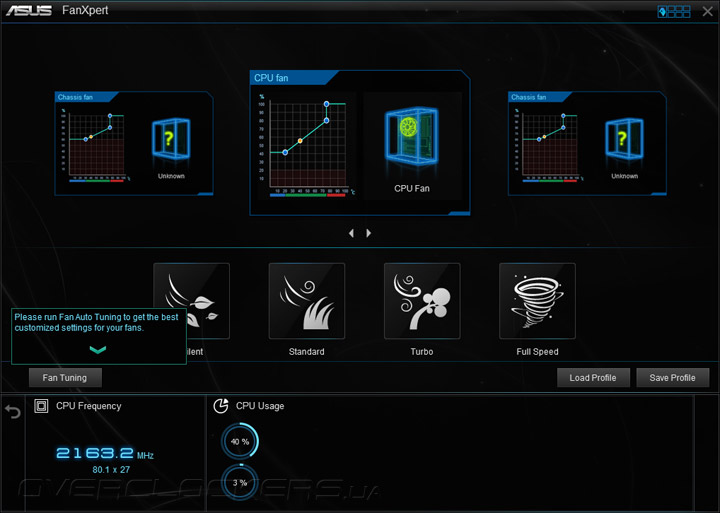

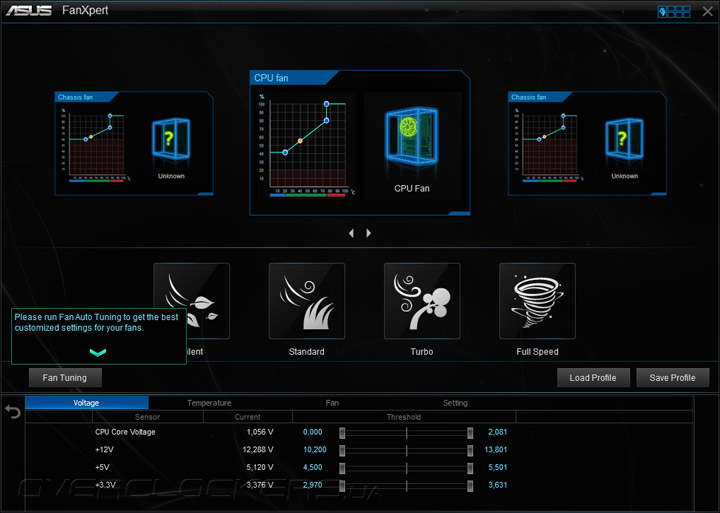

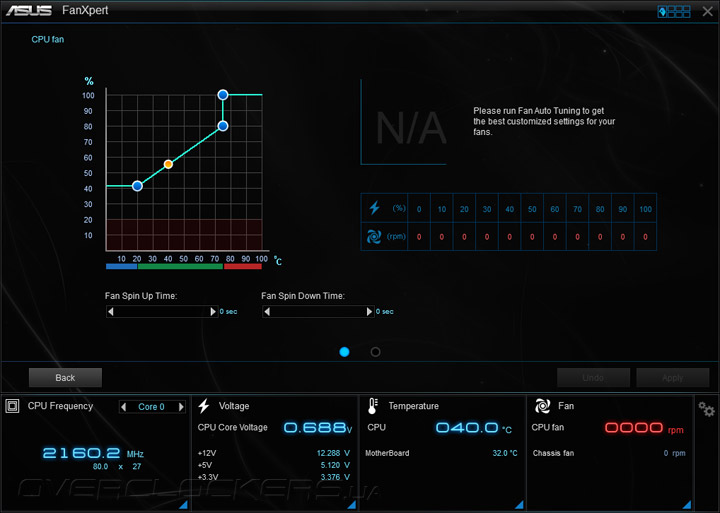

В состав программного продукта Ai Suite 3 входит модуль FanXpert предназначенный для управления работой вентиляторов. Прежде чем настроить скорости вращения пользователям предлагается определить расположение крыльчаток и откалибровать их обороты, после чего настроить их частоту вращения вручную либо выбрать один из нескольких предустановленных профилей.
![ASUS N3050M-E](/motherboard/asus-n3050m-e/38-asus-n3050m-e.jpg)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/39-asus-n3050m-e.jpg)

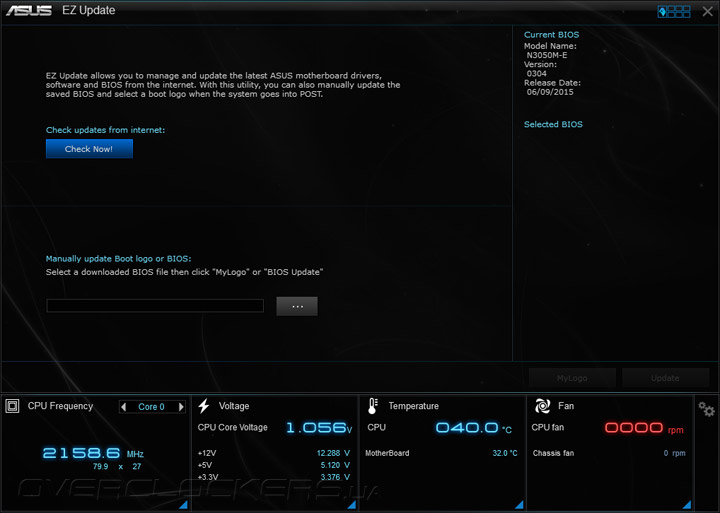

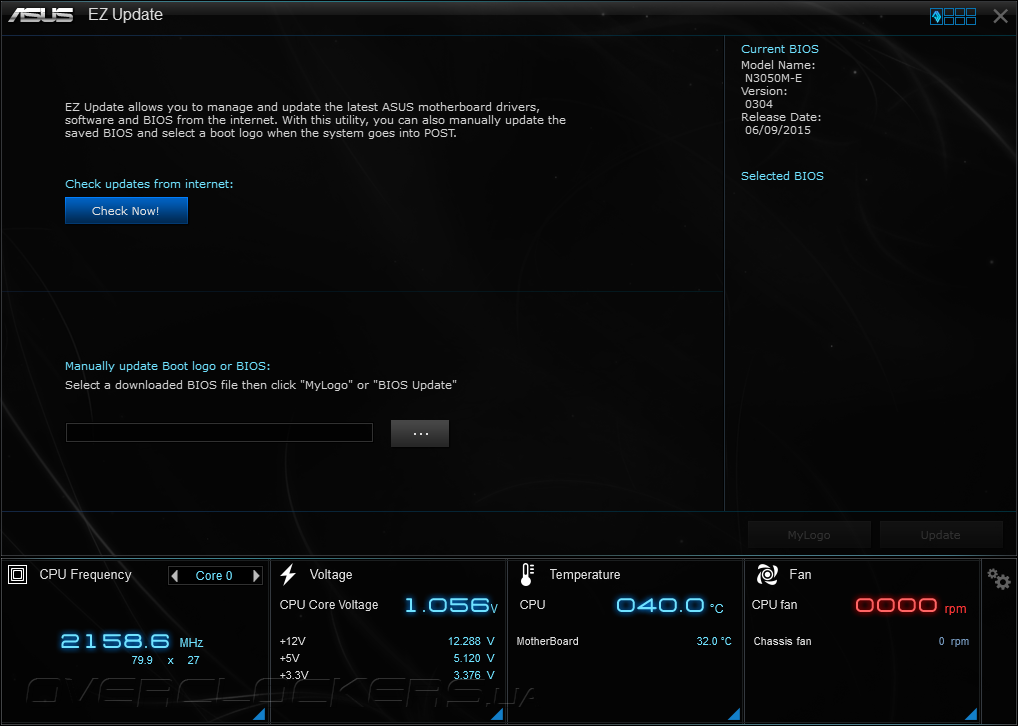

Для обновления управляющего микрокода можно воспользоваться подпрограммой EZ Update, которая способна самостоятельно находить свежие версии UEFI в Интернете.

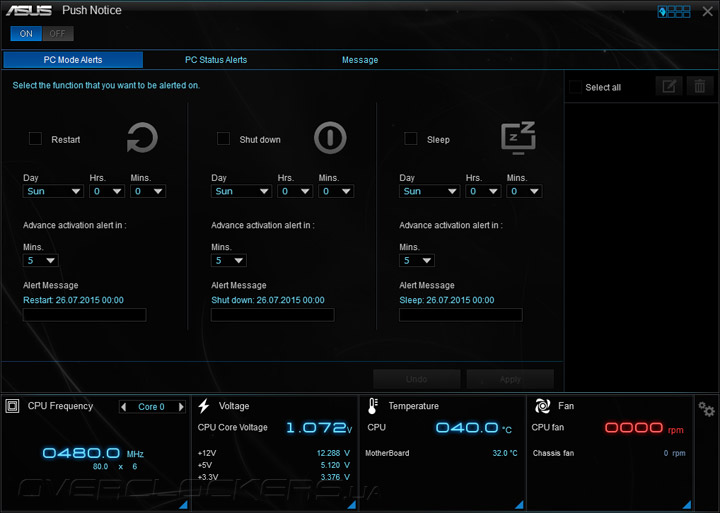

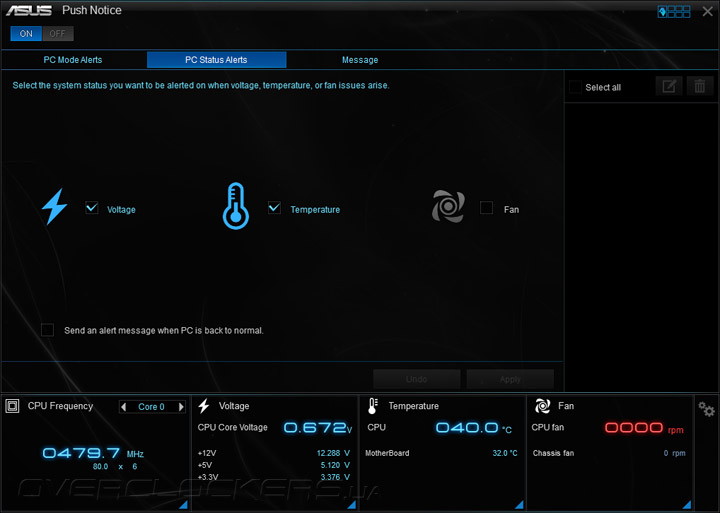

C помощью утилиты PushNotice пользователи могут настроить включение системы по расписанию и отправку уведомлений при достижении пороговых значений показаний системного мониторинга, а программный модуль USB 3.0 Boost позволяет ускорить работу с внешними накопителями за счет активации протокола UASP (USB Attached SCSI Protocol).
![ASUS N3050M-E](/motherboard/asus-n3050m-e/41-asus-n3050m-e.jpg)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/42-asus-n3050m-e.jpg)

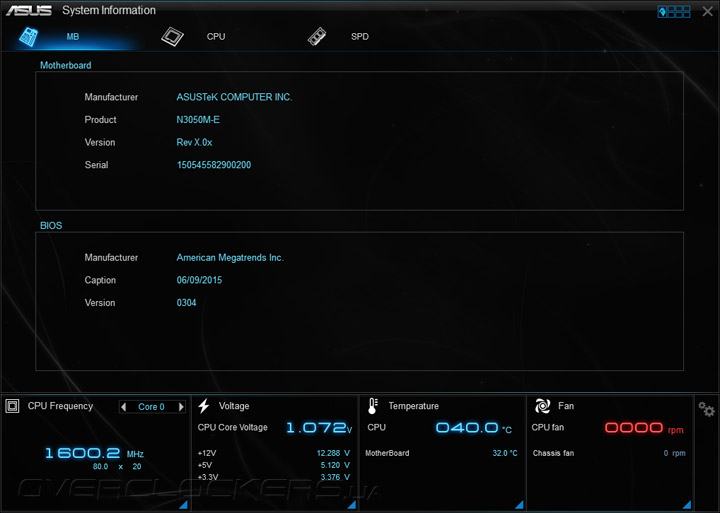

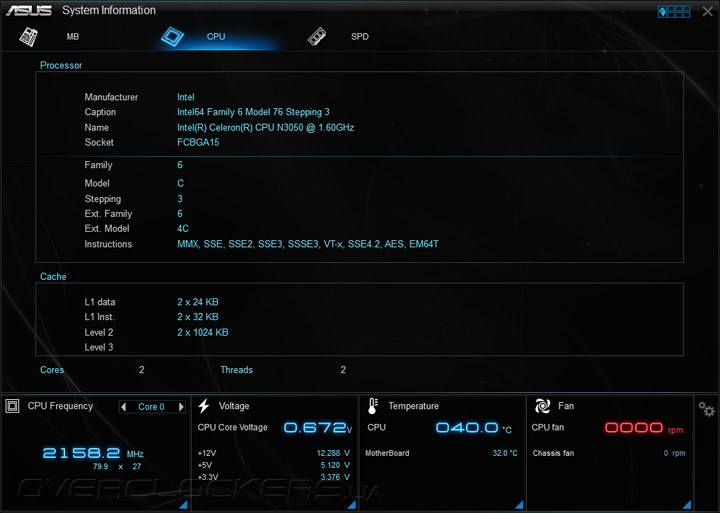

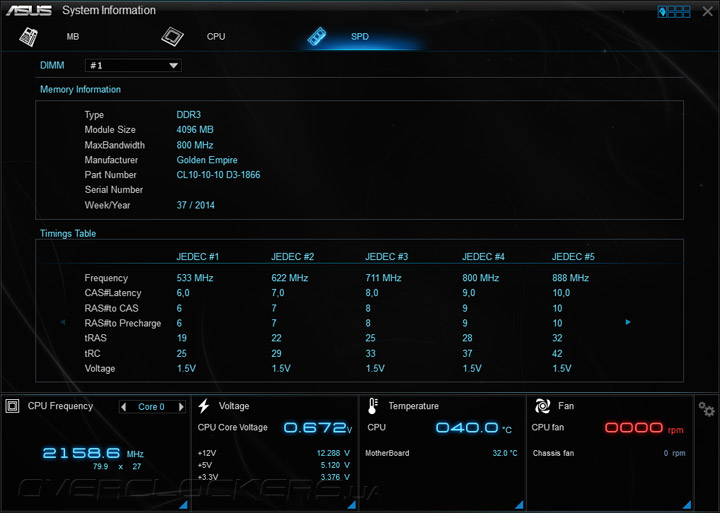

Наконец, подпрограмма System Information служит для отображения подробной информации о материнской плате, однокристальной системе и модулях ОЗУ.
![ASUS N3050M-E](/motherboard/asus-n3050m-e/44-asus-n3050m-e.jpg)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/45-asus-n3050m-e.jpg)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/46-asus-n3050m-e.jpg)
Тестирование быстродействия материнской платы ASUS N3050M-E проходило при использовании таких комплектующих:
- оперативная память: GeIL GENV38GB1866C10DC (2x4 ГБ, DDR3-1866, 10-10-10-32-1T);
- накопитель: Kingston HyperХ SSD 120GB (120 ГБ, SATA 6Gb/s);
- блок питания: Chieftec SFX-500GD-C (500 Вт);
- операционная система: Windows 8.1 64 bit;
- драйвер чипсета: Intel INF Update Utility 9.4.4.1006;
- драйвер видеокарты: Intel Graphics Accelerator Driver 10.18.14.4234.

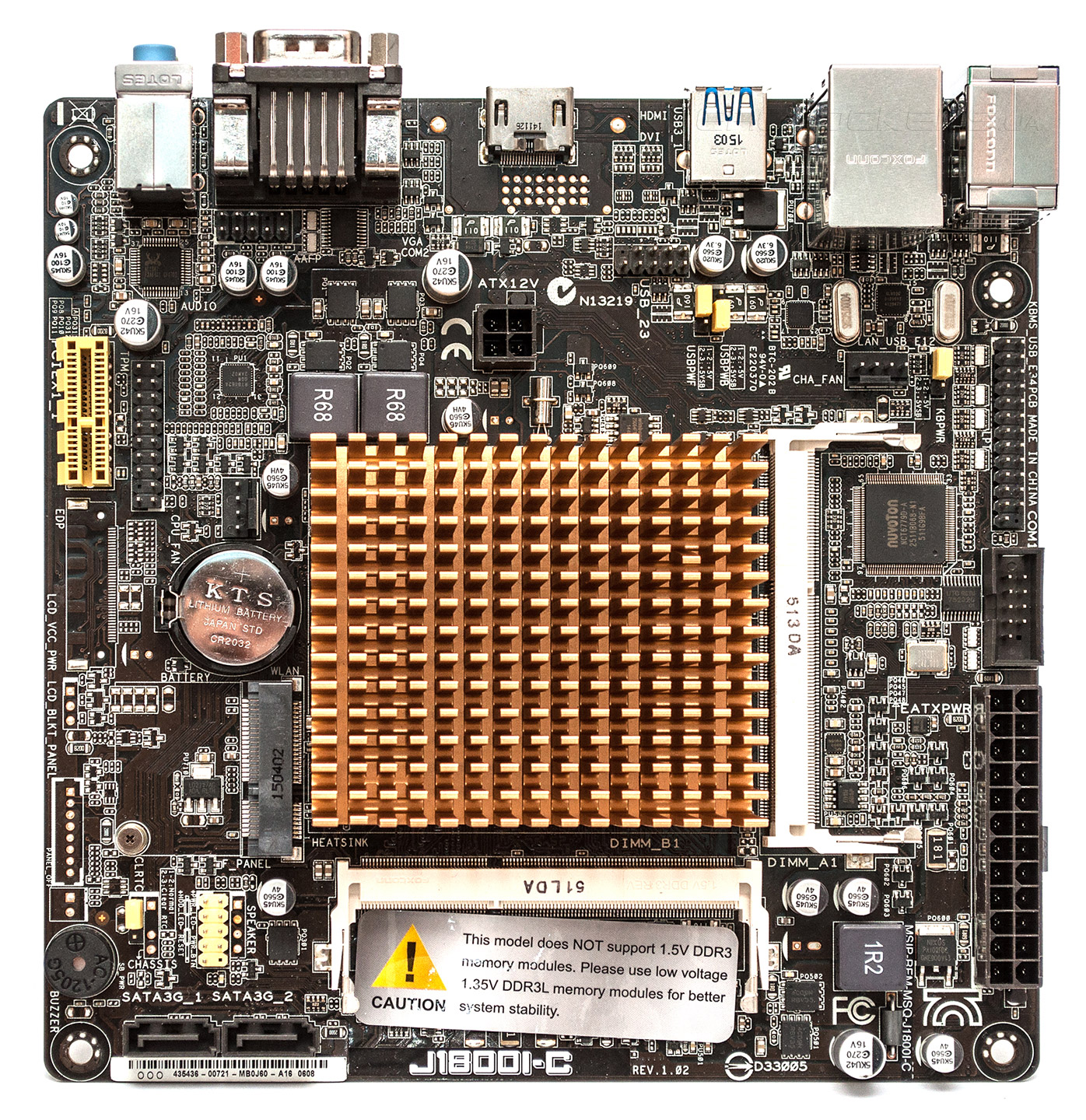

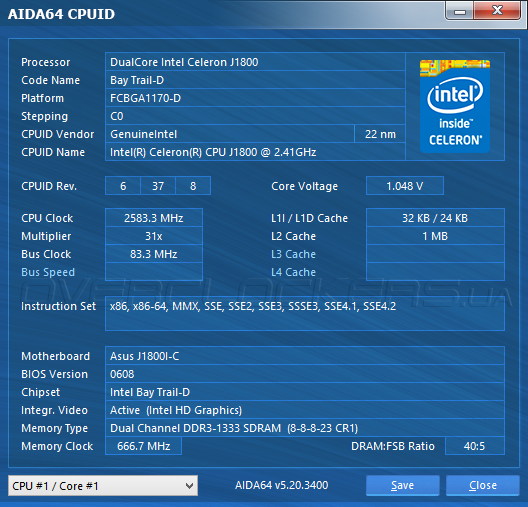

Конкуренцию ASUS N3050M-E при оценке быстродействия составила материнская плата ASUS J1900I-C, в основе которой лежит четырехъядерная SoC Intel Celeron J1900, а также тестовый стенд на базе процессора AMD Athlon 5150 и системной платы ASUS AM1I-A. Помимо того, в тестировании приняла участие «материнка» ASUS J1800I-C — «младшая» сестра рассмотренной ранее ASUS J1900I-C, которая имеет совершенно идентичные дизайн и возможности расширения, но построена на однокристальной системе Intel Celeron J1800.
Эта SoC, изготовленная по 22-нм технологическому процессу, относится к семейству Bay Trail-D, в ее состав входит пара вычислительных ядер с микроархитектурой Silvermont, функционирующих на частоте от 2410 МГц до 2580 МГц в турбо-режиме, и графический укоритель HD Graphics 7-го поколения, в котором четыре исполнительных юнита в зависимости от нагрузки работают на частоте 688–854 МГц.
![Intel Celeron J1800 Intel Celeron J1800](/motherboard/asus-n3050m-e/48-asus-j1800i-c.png)
Сравнительные характеристики однокристальных систем, принимавших участие в сегодняшнем тестировании, приведены в следующей таблице:
Intel Celeron N3050 | Intel Celeron J1800 | Intel Celeron J1900 | AMD Athlon 5150 | |
Разъем | FCBGA1170 | FCBGA1170 | FCBGA1170 | Socket AM1 |
Техпроцесс CPU, нм | 14 | 22 | 22 | 28 |
Количество транзисторов, млн. | н/д | н/д | н/д | 914 |
Площадь кристалла, кв. мм | н/д | н/д | н/д | 105 |
Число ядер (потоков) | 2 (2) | 2 (2) | 4 (4) | 4 (4) |
Номинальная частота, МГц | 1600 | 2410 | 2000 | 1600 |
Частота Turbo Core, МГц | 2160 | 2580 | 2400 | – |
Объем L1 кэша, КБ | 32 x 2+ 24 x 2 | 32 x 2+ 24 x 2 | 32 x 4+ 24 x 4 | 32 x 4 + 32 x 4 |
Объем L2 кэша, КБ | 1024 | 1024 | 1024 x 2 | 2048 |
Набор инструкций | x86, x86-64, MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AES | x86, x86-64, MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2 | x86, x86-64, MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2 | x86, x86-64, MMX, MMX+, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, SSE4A, AVX, AES |
Встроенное видеоядро | HD Graphics Gen 8 | HD Graphics Gen 7 | HD Graphics Gen 7 | Radeon R3 |
Частота ядра, МГц | 320–600 | 688–854 | 688–854 | 600 |
Количество потоковых процессоров | 12 | 4 | 4 | 128 |
Количество текстурных блоков | н/д | 4 | 4 | 16 |
Каналов памяти | 2 | 2 | 2 | 1 |
Поддерживаемый тип памяти | DDR3 1333/1600 | DDR3 1066/1333 | DDR3 1066/1333 | DDR3 1333/1600 |
Возможности расширения | 4 x PCI-E 2.0, 2 x SATA 5 Гбит/с, 5 х USB 2.0/USB 3.0 | 4 x PCI-E 2.0, 2 x SATA 3 Гбит/с, 1 х USB 3.0, 8 x USB 2.0 | 4 x PCI-E 2.0, 2 x SATA 3 Гбит/с, 1 х USB 3.0, 8 x USB 2.0 | 8 x PCI-E 2.0, 2 x SATA 6 Гбит/с, 2 х USB 3.0, 8 x USB 2.0 |
TDP, Вт | 6 | 10 | 10 | 25 |
Как видно из сравнения характеристик SoC Braswell, лежащая в основе материнской платы ASUS N3050M-E, имеет неоспоримое преимущество перед обеими однокристальными системами Bay Trail-D по уровню TDP и по количеству исполнительных блоков графической подсистемы, но заметно уступает им в тактовых частотах, особенно в сравнении с Intel Celeron J1800, который в Турбо режиме быстрее на 400 МГц. Впрочем, судить о быстродействии по одним лишь спецификациям — дело неблагодарное, объективную оценку сможет дать только всестороннее тестирование, для которого был задействован такой набор программного обеспечения:
- AIDA64 5.20.3400 (Cache & Memory Benchmark)
- Futuremark PCMark 8 v2.2.282;
- TouchXPRT 2014;
- Futuremark Peacekeeper (Internet Explorer 11);
- WebXPRT 2013 (Internet Explorer 11);
- Adobe Photoshop CS5;
- WinRAR 5.20;
- x264 HD Benchmark v5.0;
- Futuremark 3DMark v1.4.828;
- F1 2014;
- Resident Evil 5 Benchmark;
- World of Tanks v9.7.
Результаты тестирования
Синтетические бенчмарки и прикладное ПО
![ASUS N3050M-E](/motherboard/asus-n3050m-e/49-asus-n3050m-e.png)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/50-asus-n3050m-e.png)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/51-asus-n3050m-e.png)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/52-asus-n3050m-e.png)

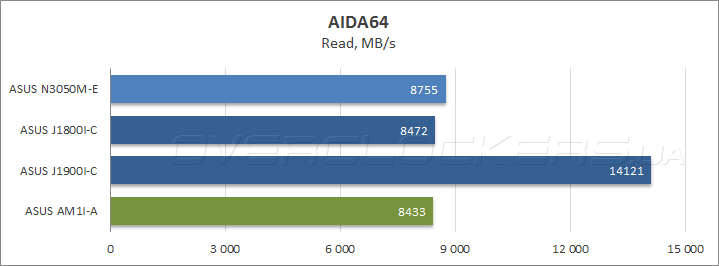

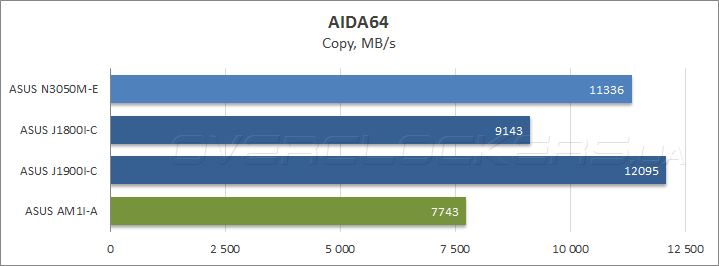

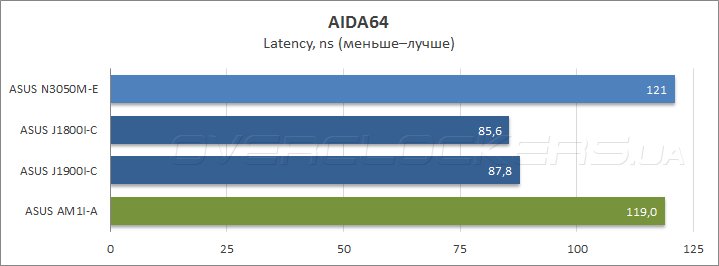

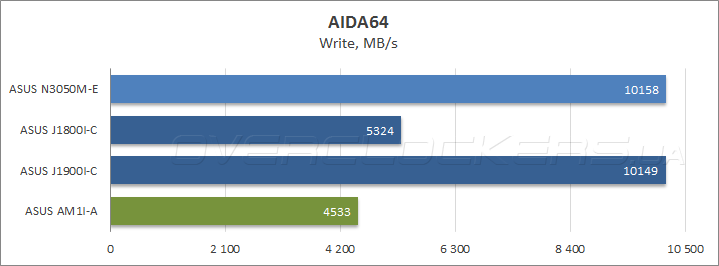

В тестах быстродействия ОЗУ системная плата на базе SoC Braswell показала хорошую скорость работы при записи и копирования, тогда как продуктивность в подтестах чтения данных из памяти и латентность оставляют желать лучшего. В то же время, прекрасные результаты продемонстрировала системная плата ASUS J1900I-C, в основе которой лежит полноценный Bay Trail-D, тогда как ASUS J1800I-C, построенная на двухъядерной SoC Celeron J1800, обеспечила самое скромное быстродействие. Что же до платформы AMD Socket AM1, то по скорости работы ОЗУ она проиграла всем участникам тестирования.
![ASUS N3050M-E](/motherboard/asus-n3050m-e/53-asus-n3050m-e.png)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/54-asus-n3050m-e.png)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/55-asus-n3050m-e.png)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/56-asus-n3050m-e.png)

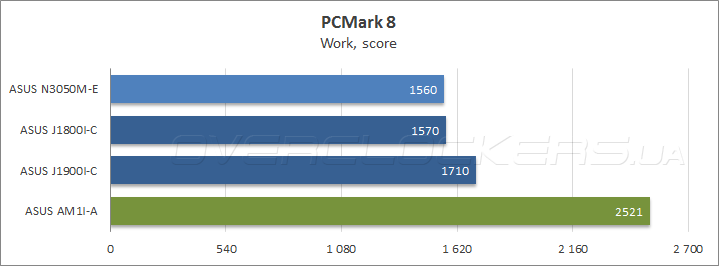

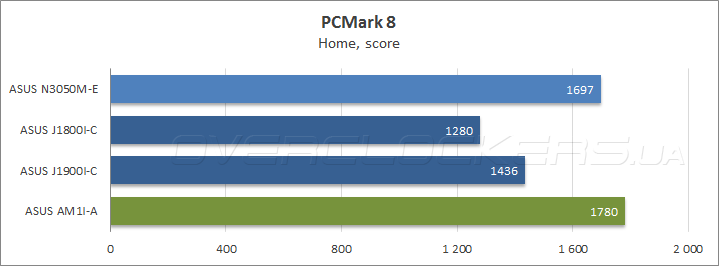

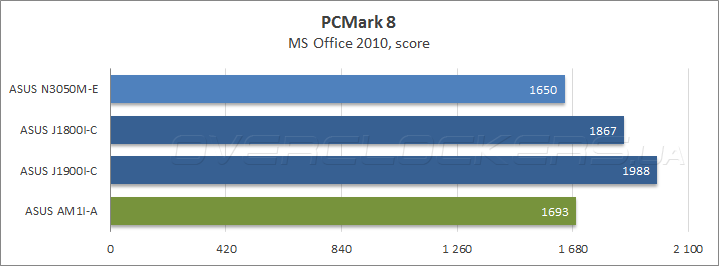

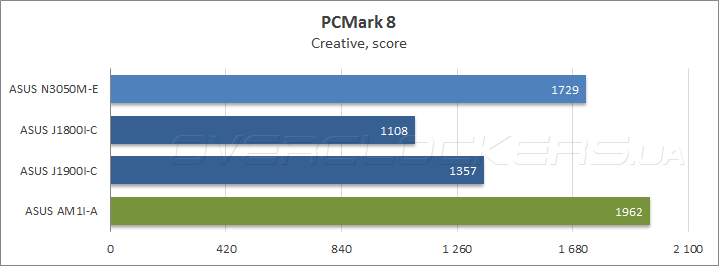

В тестовых сценариях Home и Creative комплексного бенчмарка Futuremark PCMark 8 новинка заметно опередила обе материнские платы, построенные на платформе Bay Trail-D, очевидно, за счет лучшего быстродействия графической подсистемы, но в подтестах Work и Office материнская плата ASUS N3050M-E уступила соперникам по причине самой низкой частоты процессорных ядер. Что касается тестового стенда на базе SoC Celeron J1800, то его быстродействие невысоко, все-таки маломощная графика и всего два ядра — не лучший выбор даже для умеренной нагрузки. На этом фоне результаты гибридного процессора Athlon 5150 выглядят куда увереннее, за исключением тестовой трассы Office, где APU AMD занял третье место, уступив системным плата на базе Bay Trail-D.
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/57-asus-n3050m-e.png)

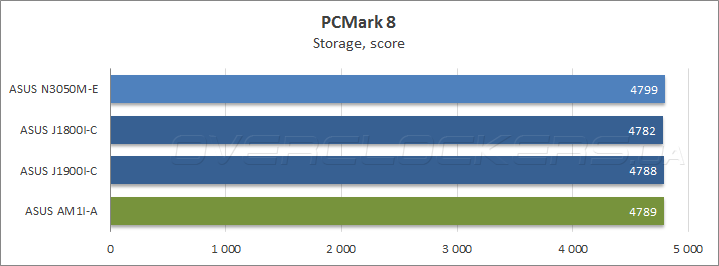

Совершенно неожиданным выглядит равенство результатов в подтесте Storage, где все четыре конкурсанта показали практически идентичное быстродействие, несмотря на то, что на материнских платах ASUS J1800I-C и ASUS J1900I-C твердотельный накопитель работал в режиме SATA 3 Гбит/с. Похоже, в данном случае продуктивность дисковой подсистемы ограничивается вычислительной мощностью SoC.
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/58-asus-n3050m-e.png)

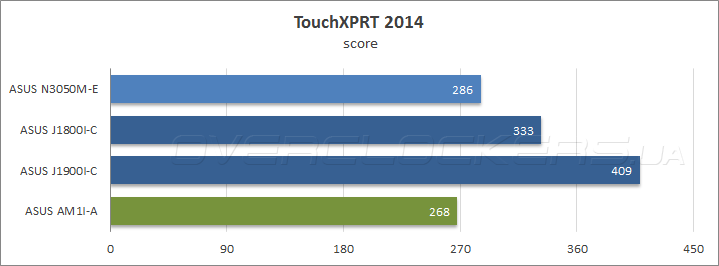

При тестирование в полусинтетическом бенчмарке TouchXPRT2014, который оценивает скорость редактирования цифровых фотографий, обработки видеороликов в разрешении Full HD, сведения звуковых дорожек и создания мультимедийных презентаций, первое место досталось четырехъядерной SoC Celeron J1900, за ним, с отставанием в 20% расположилась системная плата на базе двухъядерного Bay Trail-D, тогда как «материнка» ASUS N3050M-E заняла третье место, уступив той же SoC Celeron J1800 около 15%.
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/59-asus-n3050m-e.png)
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/60-asus-n3050m-e.png)

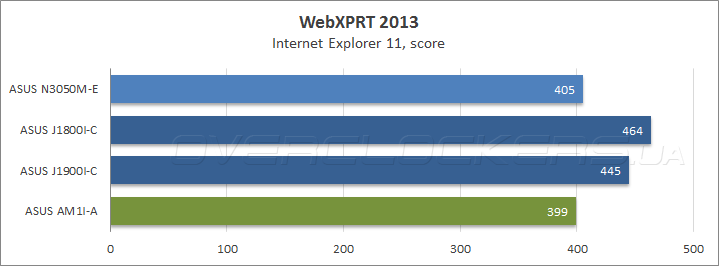

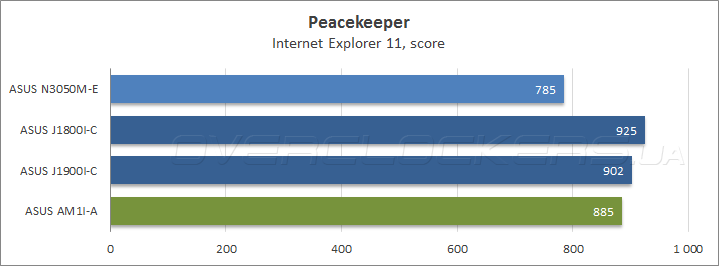

C помощью онлайн-тестов Futuremark Peacekeeper и WebXPRT 2013, которые запускались в браузере Internet Explorer 11, была измерена скорость работы тестовых стендов с web-приложениями. Результат тестирования дают понять, что для работы в Интернет не нужен многоядерный процессор, но важна его частота. Очевидно, поэтому новинка вновь уступила обеим Bay Trail-D, а в тесте Peacekeeper умудрилась проиграть даже APU AMD, тогда как в WebXPRT 2013 показала результаты на уровне Athlon 5150.
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/61-asus-n3050m-e.png)

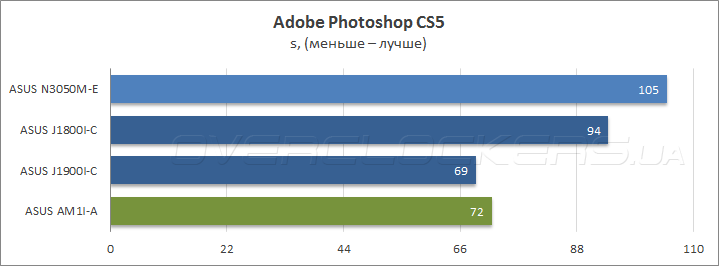

Совсем плохо обстоят дела у ASUS N3050M-E с обработкой цифровой фотографии в графическом редакторе Adobe Photoshop. Системе на базе двухъядерного Braswell понадобилось на 10% больше времени, чем SoC Celeron J1800, а проигрыш ASUS J1900I-C и тестовому стенду, построенному на платформе AMD Socket AM1, составил около 50%.
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/62-asus-n3050m-e.png)

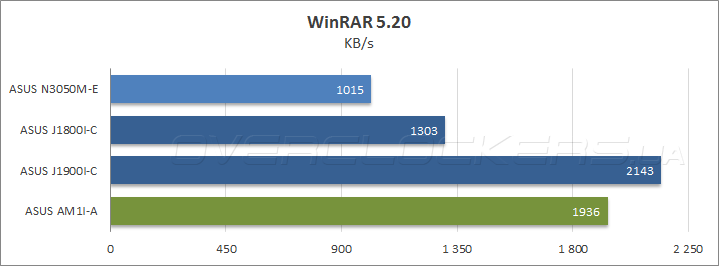

Во встроенном тесте быстродействия WinRAR новинка снова показала удручающе низкий результат, а быстродействие ASUS J1800I-C оказалось лишь немногим лучше.
![ASUS N3050M-E](/motherboard/asus-n3050m-e/63-asus-n3050m-e.png)
![ASUS N3050M-E](/motherboard/asus-n3050m-e/64-asus-n3050m-e.png)

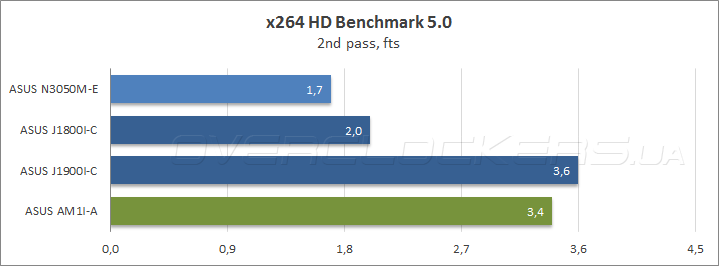

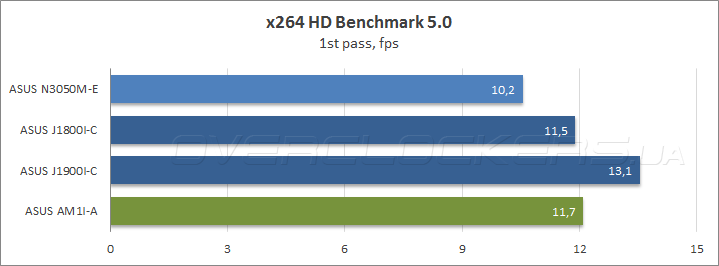

Измерение скорости обработки видео с помощью кодека H.264 показали, что подобного рода задачи слишком сложны для такого слабого процессора, как Celeron N3050. Впрочем, остальные однокристальные системы также не блещут быстродействием.
Тестирование в 3D-играх
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/65-asus-n3050m-e.png)
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/66-asus-n3050m-e.png)

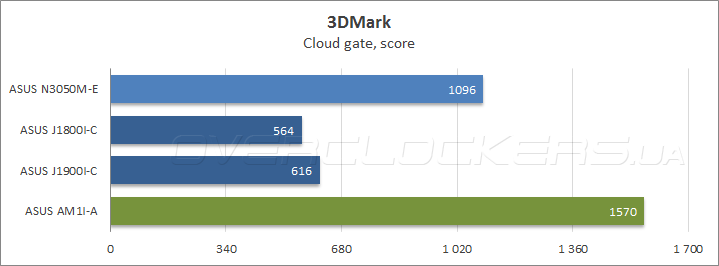

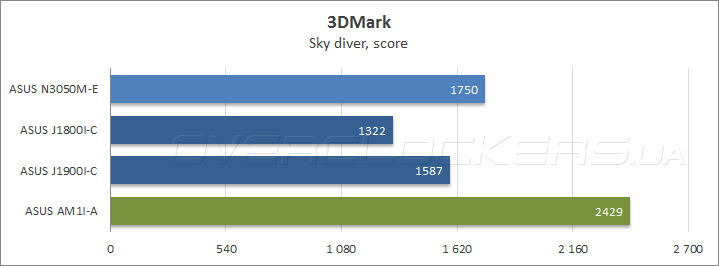

Тестирование в графическом бенчмарке Futuremark 3DMark демонстрирует весьма ощутимый прогресс по части графической подсистемы SoC Braswell. Даже несмотря на невысокое быстродействие вычислительной ядер системная плата ASUS N3050M-E заметно опередила оба тестовых стенда на базе Bay Trail-D, но результаты AMD Athlon 5150 так и остались недосягаемы.
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/67-asus-n3050m-e.png)
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/68-asus-n3050m-e.png)
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/69-asus-n3050m-e.png)

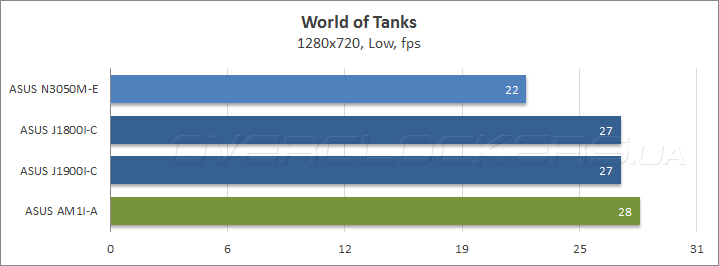

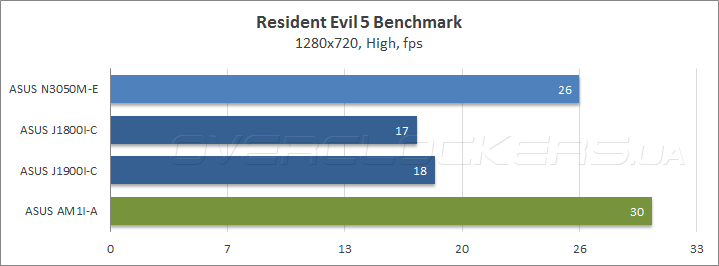

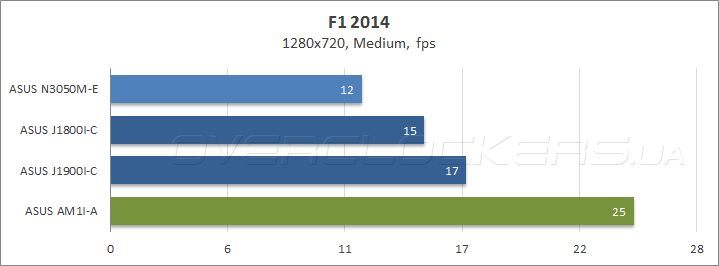

Что касается видеоигр, то в довольно старой и нетребовательной Resident Evil 5 новинка показала отличный результат, тогда как в двух других игровых проектах — F1 2014 и World of Tanks результаты оказались даже хуже, чем у двухъядерной SoC Celeron J1800. Судя по тому, что при снижении разрешения fps не возрастал, можно сделать вывод, что фактором, сдерживающим быстродействие графической подсистемы, является невысокая скорость работы процессорной части.
Быстродействие дисковой подсистемы

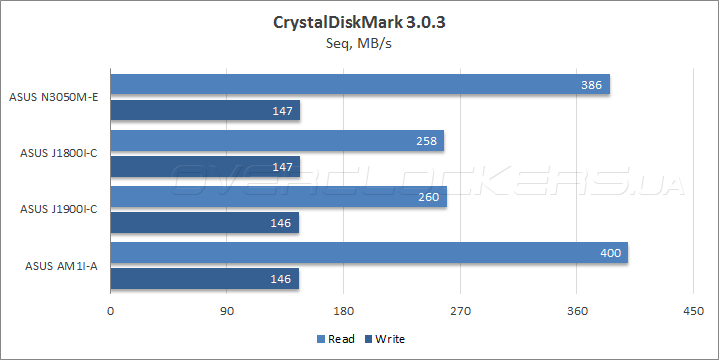

Одним из ключевых улучшений однокристальных систем Braswell относительно SoC предыдущего поколения является внедрение поддержки интерфейса SATA 6 Гбит/с. Для того, чтобы оценить эффективность работы был проведен цикл тестов в программе CrystalDiskMark 3.0.3b.
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/70-asus-n3050m-e.png)
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/71-asus-n3050m-e.png)

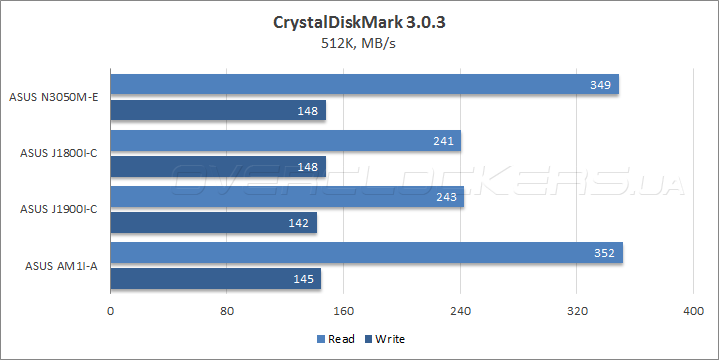

В линейных операциях и при работе с блоками 512К все тестовые стенды достигли предела быстродействия SSD при записи, тогда как при чтении системные платы ASUS J1800I-C и ASUS J1900I-C «уперлись» в ограничение пропускной способности интерфейса SATA 3 Гбит/с, а «материнка» ASUS N3050M-E и система на базе AMD Athlon 5150 показали очень близкие результаты порядка 400 МБ/с.
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/72-asus-n3050m-e.png)
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/73-asus-n3050m-e.png)

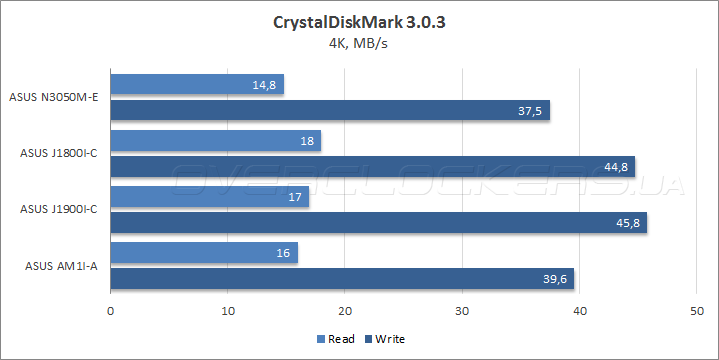

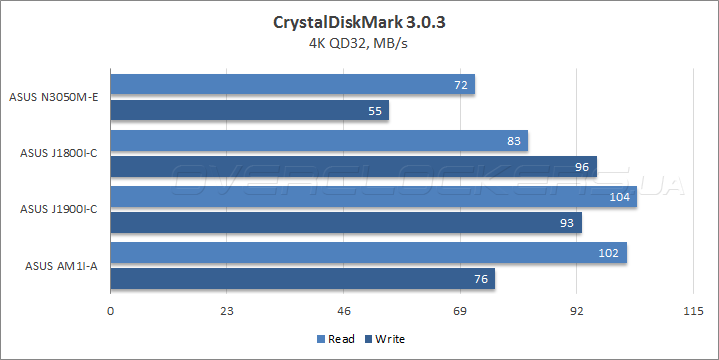

В операциях с блоками размером 4К системной плате, в основе которой лежит SoC Celeron N3050, явно не хватает вычислительной мощности, что проявилось, в том числе, в виде низких результатов в тесте при формировании очереди команд глубиной 32 запроса. В тех же условиях материнские платы на базе однокристальных систем Bay Trail-D демонстрируют лучшее быстродействие.
Энергопотребление

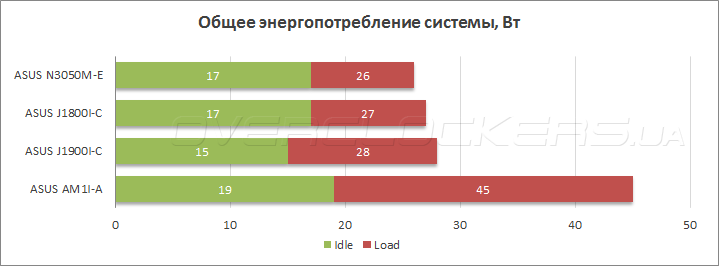

Для измерения мощности, потребляемой тестовыми стендами от розетки, использовался прибор Basetech Cost Control 3000, который помог оценить среднее энергопотребление при отсутствии нагрузки, а также пиковые значения потребляемой мощности во время прохождения полного цикла тестирования.
![ASUS N3050M-E ASUS N3050M-E](/motherboard/asus-n3050m-e/74-asus-n3050m-e.png)
В нагрузке самым экономичным оказался тестовый стенд на базе однокристальной системы Braswell, что совершенно логично, учитывая самый низкий TDP Intel Celeron N3050. Впрочем, системы на базе SoC Bay Trail-D демонстрируют практически такую же энергоэффективность, но при этом работают быстрее в большинстве тестовых сценариях.
Выводы
По правде сказать, знакомство с материнской платой ASUS N3050M-E оставило не так много положительных эмоций, как того хотелось бы. И виной тому, очевидно, низкое быстродействие однокристальной системы Intel Celeron N3050, которое особенно сильно проявляется при выполнении процессорозависимых задач, из-за чего даже возросшая производительность графической подсистемы нивелируется низкой скоростью работы вычислительных ядер. На этом фоне меркнут немногочисленные плюсы двухъядерной SoC Braswell — возможность воспроизведения видео 4К, увеличенное до пяти количество портов USB 3.0 и меньший чем у Bay Trail-D тепловой пакет. Очевидно, для раскрытия преимуществ нового поколения энергоэффективных однокристальных систем Intel следует выбирать старшие модификации.
В то же время, к самой системной плате ASUS N3050M-E претензий нет: ее качество изготовления находится на высоте, набор возможностей расширения полностью реализовывает заложенный в SoC потенциал, меню настройки удобно и функционально, а комплектное программное обеспечение работает стабильно и без сбоев. Вот только цена новинки несколько высоковата — на момент написания обзора за системную плату просили около 85 долларов, так что добавив всего $5 можно приобрести ASUS J1900I-C, которая быстрее во всех случаях, за исключением графических приложений. А можно, наоборот, сэкономит 10 долларов и купить «материнку» ASUS J1800I-C, которая предлагает ничуть не худший уровень быстродействия.
