Схемотехнический дизайн модели P8P67-M Pro обусловлен компоновкой другого представителя линейки — ASUS P8P67 Pro. Несколько ограниченная как по своим функциональным возможностям, так и по габаритам (форм-фактор — microATX), плата с суффиксом «M» доступна в нашей рознице по цене около $160. Полноразмерная P8P67 Pro стоит ощутимо дороже ($205), ну а флагман серии P8P67, имеющий статус «Deluxe», оценивается более чем в 250 у.е.
Напомним, решение ASUS P8P67 Deluxe побывало в тестовой лаборатории Overclockers.ua несколько месяцев назад, оставив по себе приятное впечатление. В ходе изложения материала мы будем периодически обращаться к февральскому обзору топовой модели.
Характеристики платы
| Модель | ASUS P8P67-M Pro |
| Чипсет | Intel P67 Express |
| Процессорный разъем | Socket LGA1155 |
| Процессоры | Core i7, Core i5, Core i3 (Sandy Bridge) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866(O.C.)/2133(O.C.)/2200(O.C.), 32 Гбайт максимум |
| Слоты PCI-E | 2 PCI Express 2.0 x16@(16+1, 8+8) 1 PCI Express 2.0 x16@x4 1 PCI Express 2.0 x1 |
| Слоты PCI | – |
| Количество подключаемых вентиляторов |
4 (3x 4pin и 1x 3pin) |
| Порты PS/2 | 2 |
| Порты USB | 2x 3.0 (оба на задней панели) 14x 2.0 (6 разъемов на задней панели) |
| ATA-133 | – |
| Serial ATA | 4 канала SATA 3Gb/s (P67) 2 канала SATA 6Gb/s (P67) 1 канал SATA 6Gb/s (Marvell 88SE9120) |
| eSATA | 1 канал (6Gb/s, Marvell 88SE9120) |
| RAID | 0, 1, 0+1, 5 (P67) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Оптический |
| Встроенная сеть | Realtek RTL 8111E (Gigabit Ethernet) |
| FireWire | 2 (1 на задней панели) |
| LPT | 1 (на плате) |
| COM | 1 (на плате) |
| BIOS/UEFI | UEFI AMI |
| Форм-фактор | microATX |
| Размеры, мм | 244 x 244 |
| Дополнительные возможности | AI Suite II, Auto Tuning, TurboV, Anti-Surge Protection, MemOK!, TPU, EPU |
Комплект поставки
В наш век компактных форм-факторов небольшие размеры печатной платы ASUS P8P67-M Pro (244 x 244 мм) — не позорное клеймо, а скорее комплимент. Интеграция северного моста в тело процессора и совершенствование производственных технологий позволяют выпускать «продвинутые» изделия microATX и Mini-ITX без значительного урезания функционала. Если взять, к примеру, семейство материнских плат ASUS, то таковыми будут соответственно Gene и решения на чипсетах со встроенной графикой или интерфейсом передачи изображения (AMD 880G, Hudson-M1/Brazos, Intel H67, H61 и другие). Достойно выглядит и наша испытуемая — P8P67-M Pro, но прежде чем приступить к ее изучению, бросим беглый взгляд на упаковку:
Продукт оформлен в традиционном для ASUS стиле, с указанием основных преимуществ, о которых пойдет речь ниже. Отсутствие логотипа «B3» говорит о том, что плата использует набор системной логики Intel P67 степпинга B2, впрочем, в продаже уже можно найти правильную версию. В прайс-листах она обозначается как ASUS P8P67-M Pro третьей ревизии (Rev 3.0).

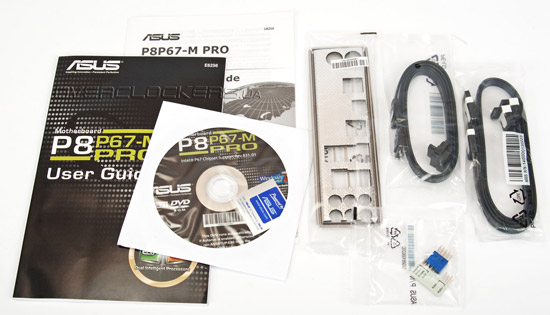

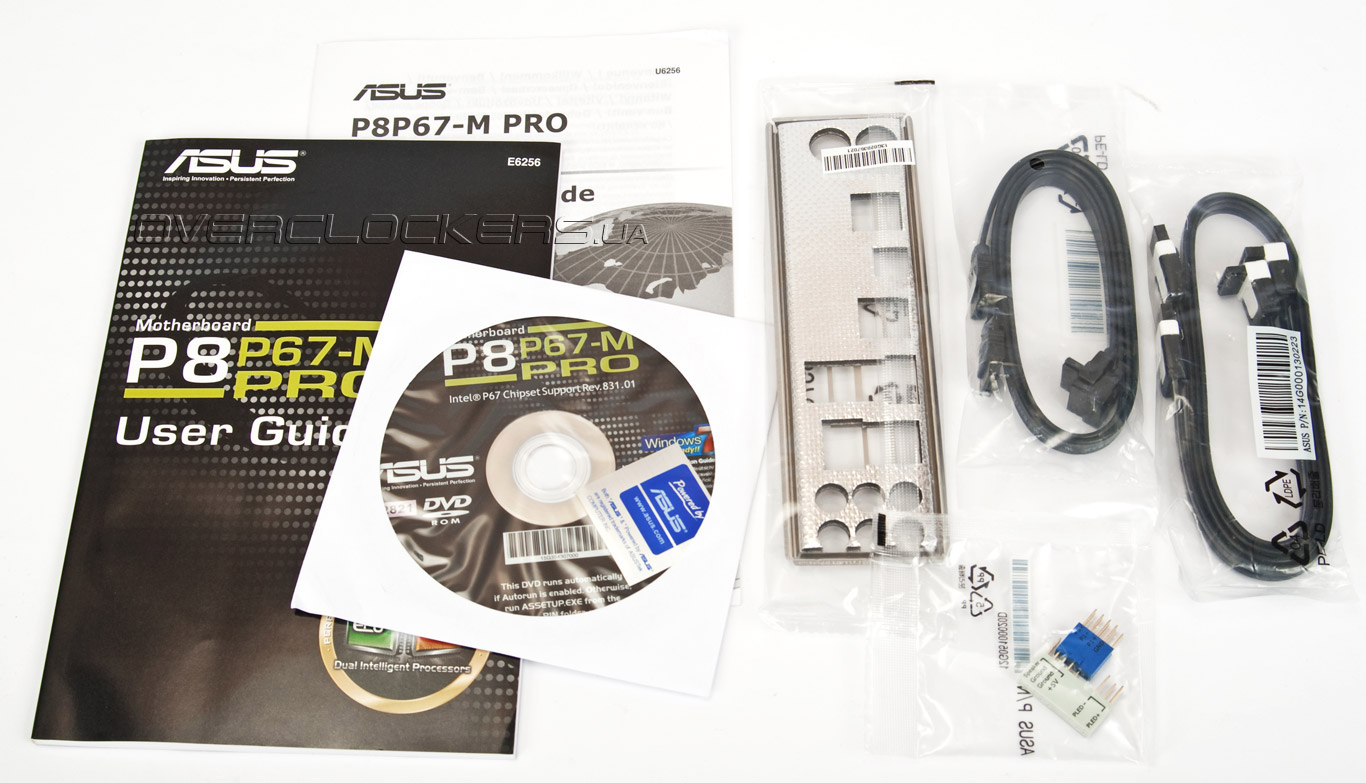

Комплектный набор аксессуаров достаточно скуден: четыре шлейфа SATA, Q-коннекторы, заглушка на заднюю панель корпуса, диск с драйверами и утилитами, руководство пользователя (в просторечии — «мурзилка») и инструкция по установке. Согласитесь, было бы приятно обнаружить в коробке пару переходников питания, мостик SLI, а может даже какой-нибудь простенький картридер.
Внешний вид и функциональность

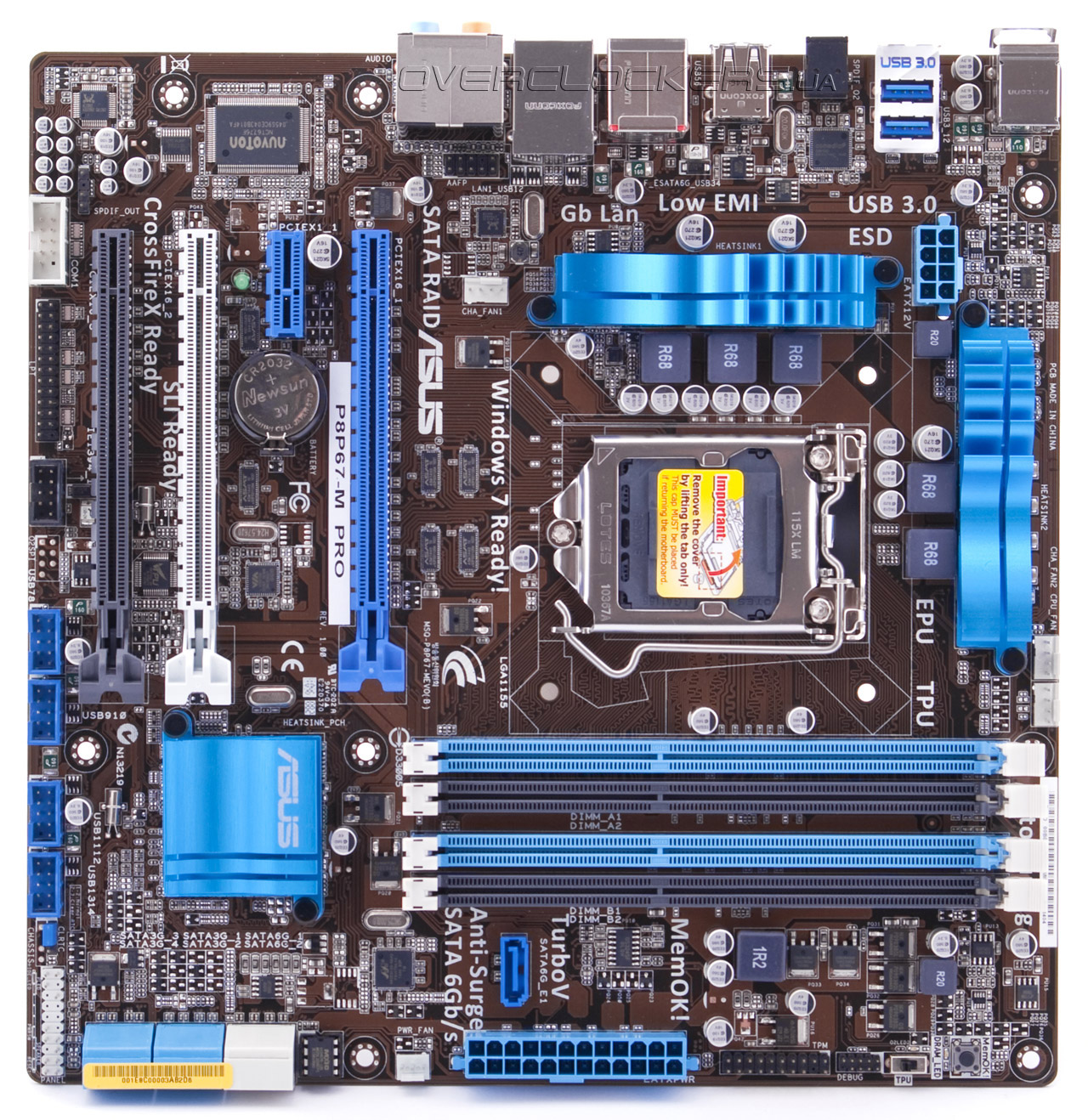

На острове Тайвань все дороги приводят путника к Тихому океану. Наверное, поэтому специалисты тайваньской корпорации ASUS и решили придать линейке плат P67/H67 (а ранее P55/H55) легко узнаваемый «морской» дизайн. Расцветка модели P8P67-M Pro, таким образом, не является сюрпризом:

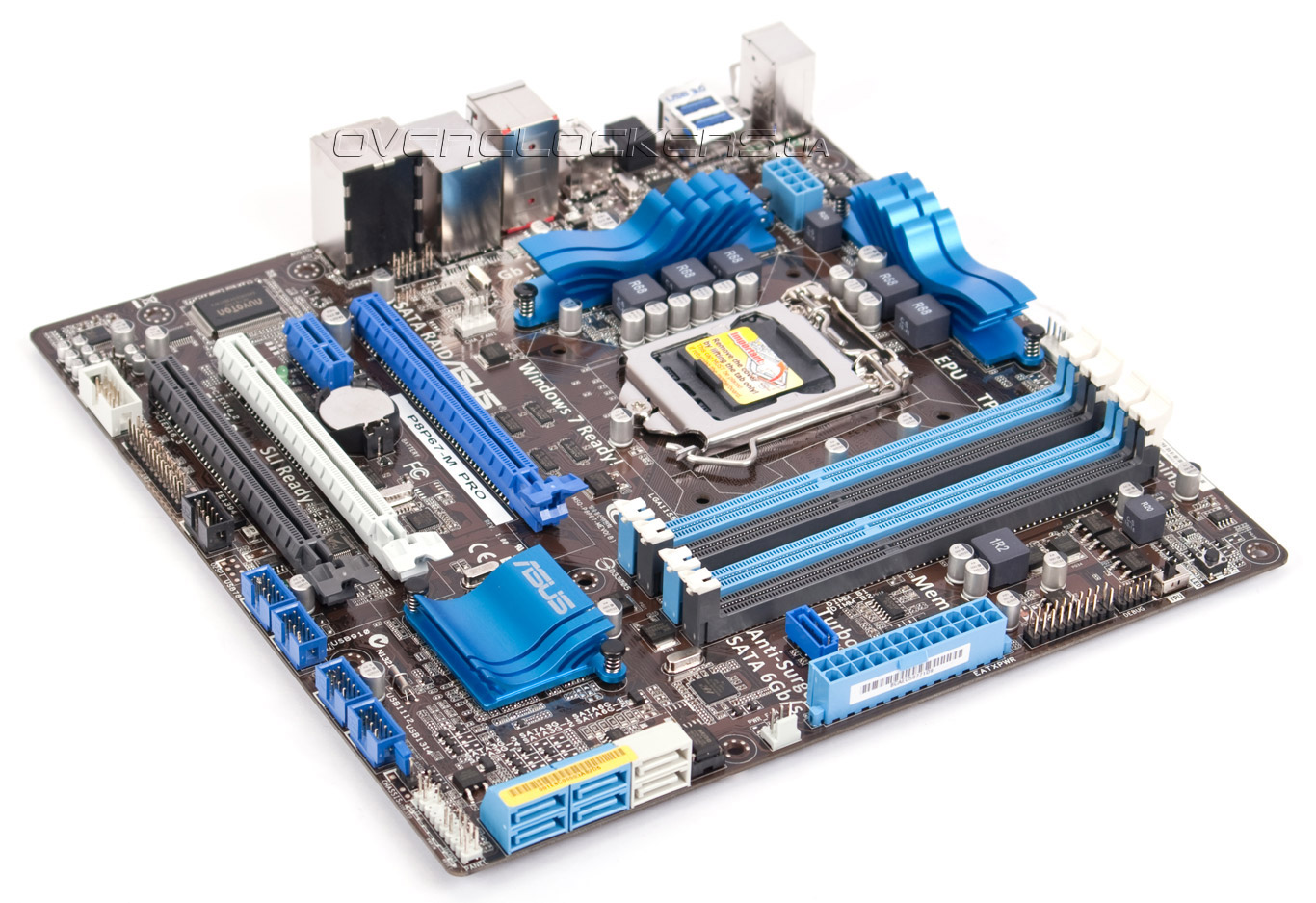

При поверхностном ознакомлении с продуктом отмечаем следующие моменты. Во-первых, на текстолите распаяны сразу три «длинных» разъема PCI Express. Два из них работают на скорости «x16+x1» или «x8+x8», а вот третий, согласно официальным сведениям, ограничивается поддержкой карт PCI-E x1 и PCI-E x4. Оставшийся четвертый слот расширения соответствует спецификациям PCI-E x1. Во-вторых, немного сбивает с толку наклейка на колодке с портами USB 3.0, читатель не мог ее не заметить. И, в-третьих, рядом с основным 24-контактным разъемом питания обнаруживается одинокий порт SATA 6 Гбит/с. Он, равно как и внешний eSATA, реализован силами дополнительного контроллера Marvell 88SE9120.
ASUS P8P67-M Pro готова принять «на борт» любой процессор Core i3/i5/i7 второго поколения, включая модели со свободным множителем — Core i5-2500K и Core i7-2600K. Разъем LGA1155 выпущен подрядчиком Lotes. Монтажные отверстия предполагают установку кулеров с креплениями для LGA1155/1156.

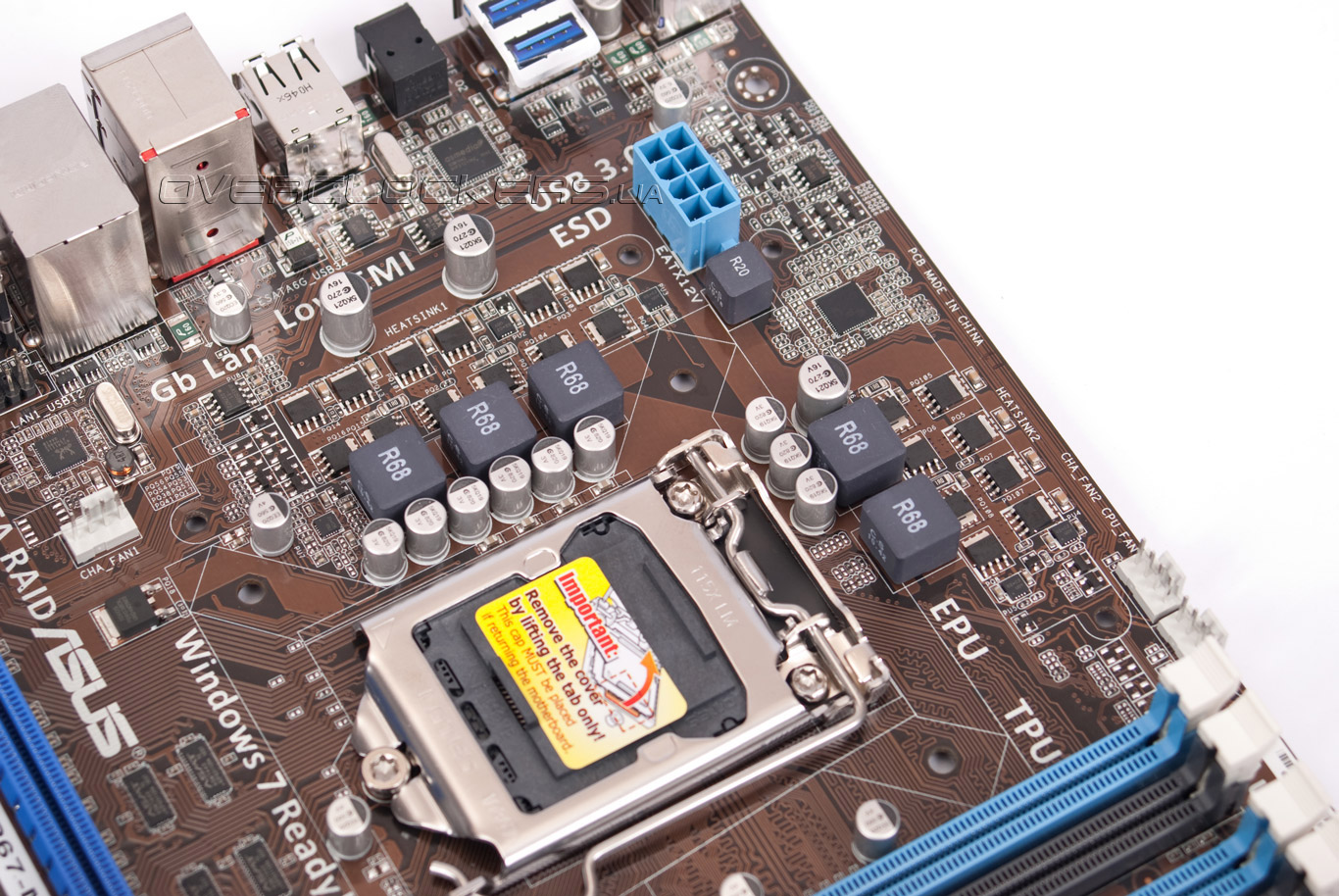

Подсистема питания CPU организована по схеме «4+1», где одна фаза приходится на встроенный в процессор контроллер памяти. Дополнительную мощность обеспечивает 8-контактный EPS12V. Твердотельные конденсаторы используются не только в цепях питания CPU, но и в остальных узлах платы.
Четыре слота для оперативной памяти поддерживают двухканальный режим работы модулей DIMM DDR3 с частотой от 1066 до 2200 МГц. Производитель подчеркивает, что при номинальной частоте процессора (без разгона по Bclk) планки DDR3-1800 будут работать в режиме DDR3-1600, планки DDR3-2000 — в режиме DDR3-1866, а модули, рассчитанные на эффективную частоту 2200 МГц, — в режиме DDR3-2133.

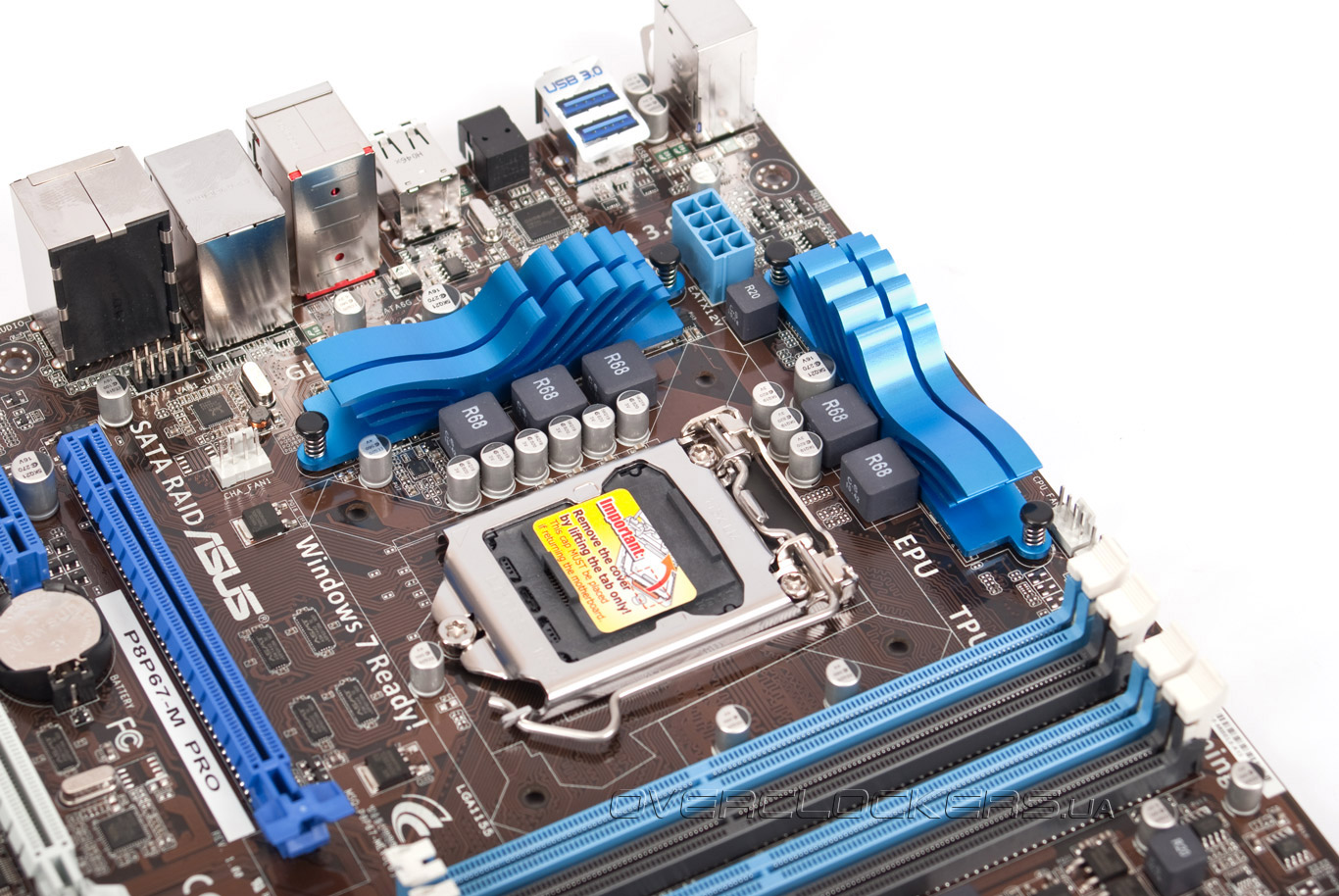

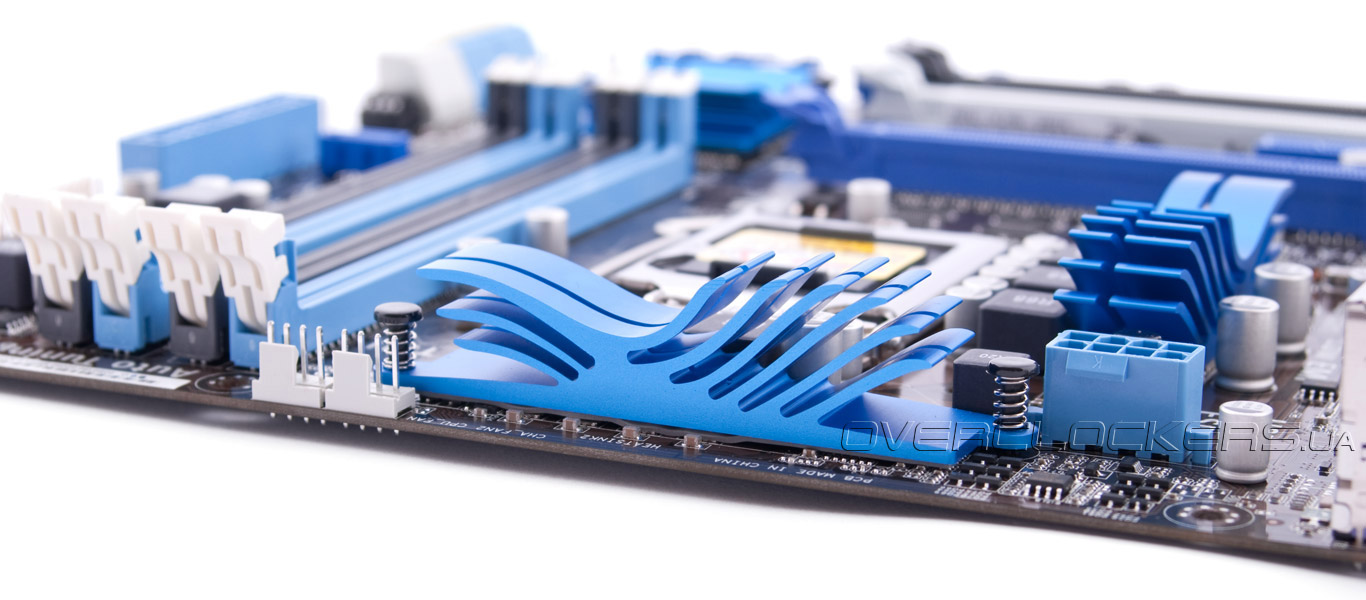

Возвращаясь к околосокетным элементам, отметим, что они охлаждаются декоративными алюминиевыми радиаторами — гораздо более простыми, нежели на P8P67 Deluxe. Однако транзисторов на нашей P8P67-M Pro меньше и греются они в совокупности не так сильно, как на старших моделях.

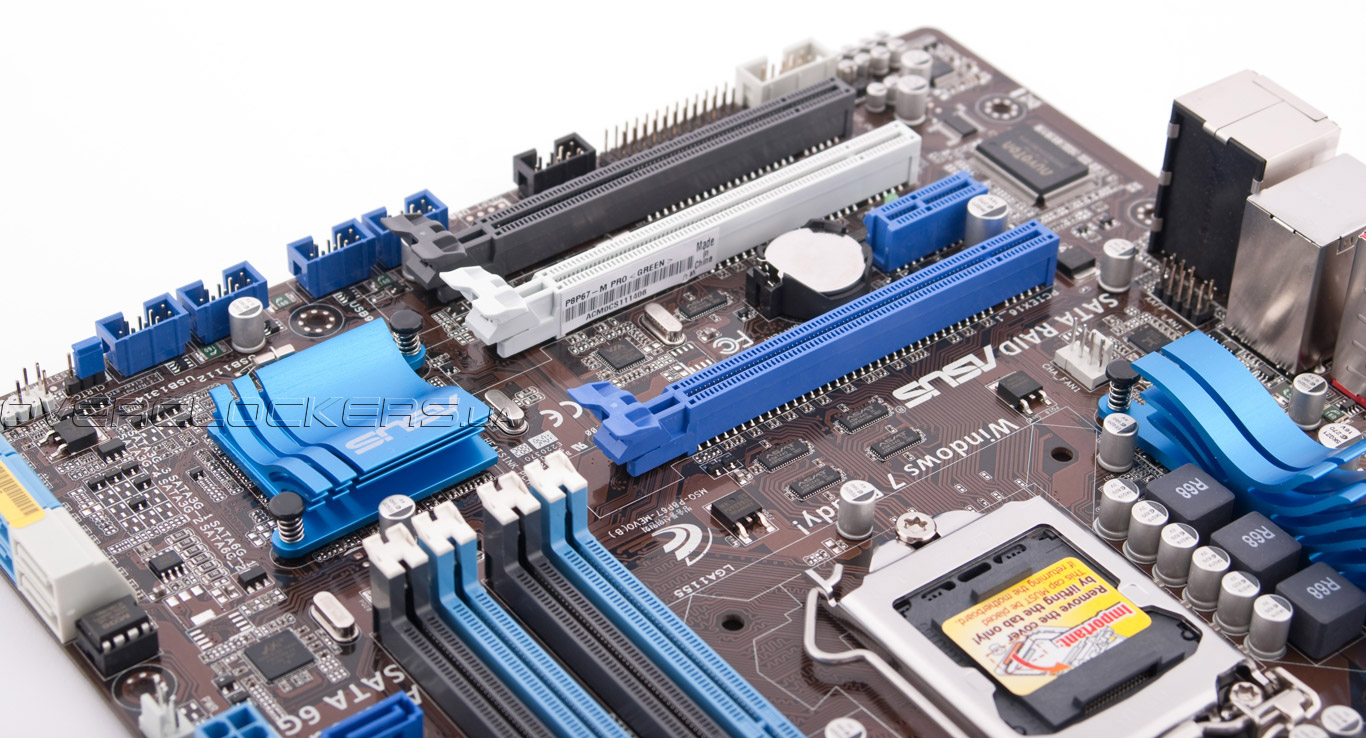

Верхние синий и белый слоты PCI Express 2.0 x16 допускают работу графических тандемов SLI и CrossFire, функционируя, как уже отмечалось, в режиме x8+x8 либо x16+x1. Нижний PCI-E 2.0 x4 несколько ограничен в возможностях: если соседние «длинные» разъемы заняты, то линий PCI-E на него попросту не хватает (x8+x8+x0), а вот в отсутствие второй видеокарты (схема работы — x16+x0+x4) в нижний 4-скоростной слот можно установить SSD или дополнительный контроллер, к примеру, ASUS U3S6.

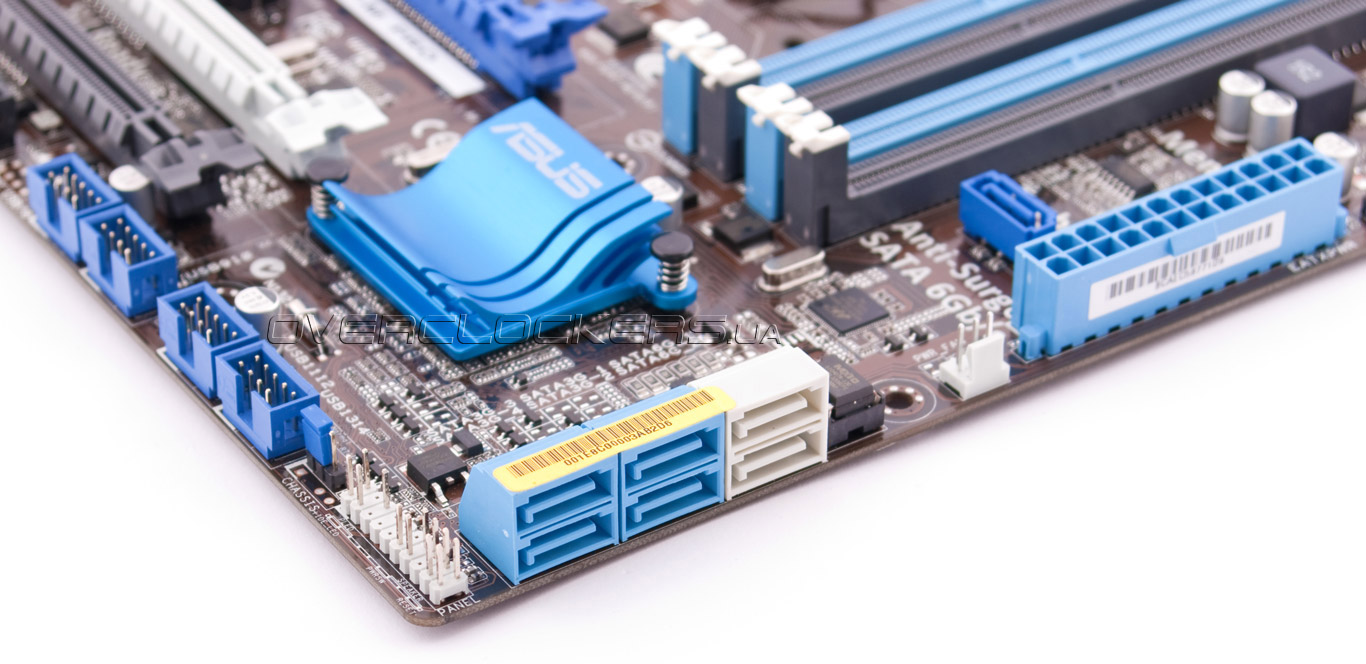

На плате распаяны семь портов Serial ATA, четыре из которых имеют пропускную способность 3 Гбит/с, а три остальных — 6 Гбит/с. Разъемы, управляемые чипсетом Intel P67, поддерживают массивы RAID 0, 1, 0+1 и RAID 5, в то время как стоящий особняком синий порт 6 Гбит/с такую опцию не предоставляет.

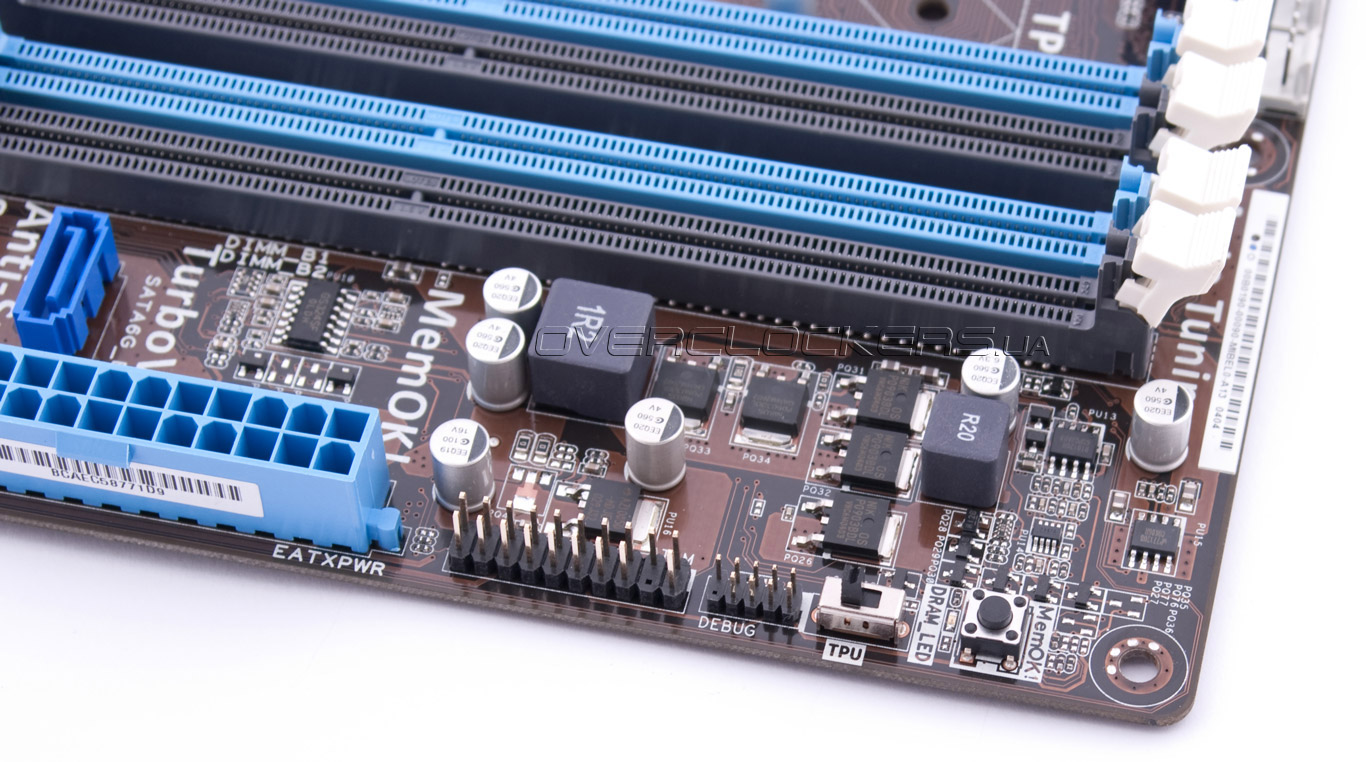

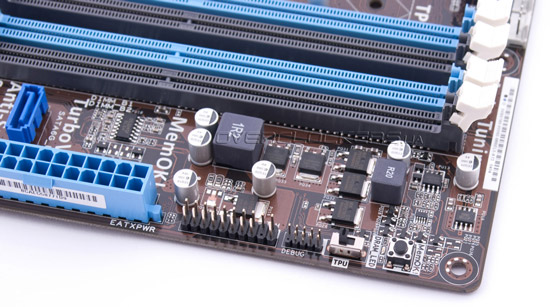

Типичных для оверклокерских и имиджевых материнских плат кнопок сброса настроек BIOS (UEFI), запуска и перезагрузки системы у ASUS P8P67-M Pro мы не обнаружили, равно как и индикатора POST-кодов. Единственным средством диагностики и, в какой-то мере, устранения неполадок является функция MemOK!, решающая проблему совместимости модулей ОЗУ и позволяющая в некоторых случаях обойти ошибки в их работе. Рядом с кнопкой MemOK! находится переключатель TPU (TurboV Processing Unit), который осуществляет оптимизацию настроек системы с целью повышения быстродействия и дальнейшего разгона. Данная функция рассчитана на начинающих оверклокеров.

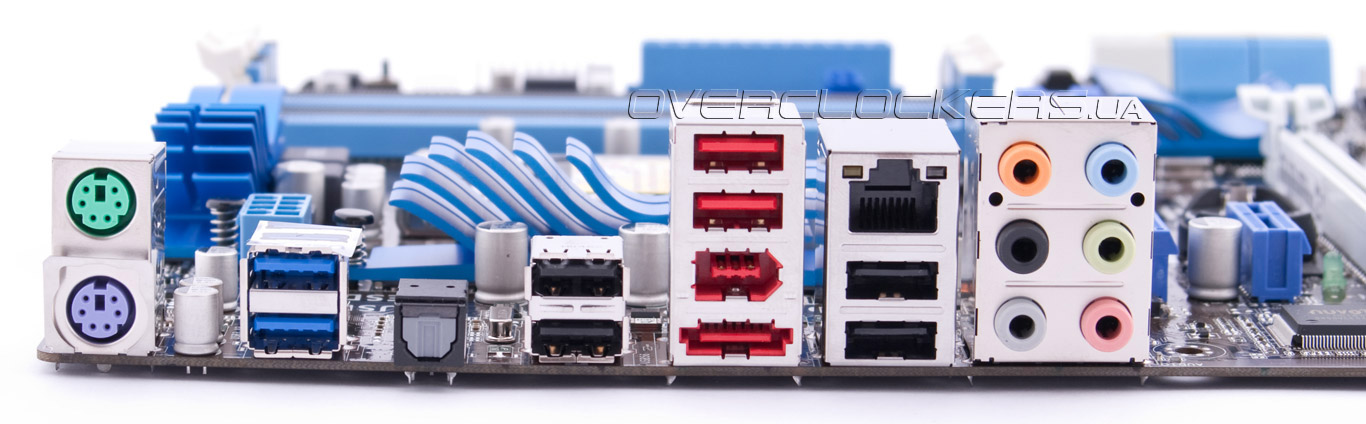

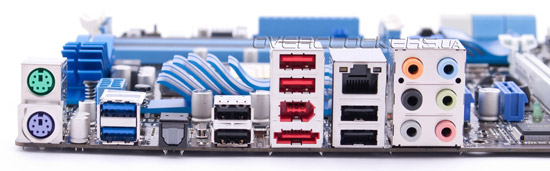

Напоследок изучим конфигурацию задней панели:
По большому счету, кроме пары USB 3.0, она ничем не выделяется и имеет вполне стандартное сочетание интерфейсов: PS/2 для мыши и клавиатуры (для того чтобы при апгрейде не жертвовать 8-летней «клавой» Mitsumi в угоду USB-устройству, как это сделал ваш покорный слуга), оптический S/PDIF, шесть USB поколения 2.0, единичные FireWire, eSATA 6 Гбит/с, Gigabit Ethernet и аудиоразъемы Mini-Jack.
