Участник обзора является наиболее дешёвым устройством в линейке плат ASUS на базе AMD X570 и потому самым простым по функциональным возможностям. Запрашиваемая сумма может удивить часть покупателей, но за всё новое всегда нужно было платить, да и реализация изделий на хабах предыдущей «четырёхсотой» линейки не должна останавливаться. Основной упор разработчики сделали на прочности преобразователя напряжений ЦП, этим они завоевали пристальное внимание у местной аудитории, оценивающей этот узел одним из первых, если вообще не единственным.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/01-asus-prime-x570-p.jpg)
Все остальные элементы реализованы в минимальном числе, какие-либо дополнения и бонусы отсутствуют как класс. Комплект поставки спартанский, имеем базис или наиболее близкое приближение к этому типу. Вначале предлагаю изучить таблицу с перечнем ключевых характеристик.
Модель | ASUS Prime X570-P |
---|---|
Официальная страница продукта в Сети | asus.com |
Чипсет | AMD X570 |
Процессорный разъём | AMD AM4 |
Процессоры | AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9 |
Память | 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133/2400/2666/2800/2933/3000/3200/3400*/3466*/3600*/3733*/3866*/4000*/4133*/4266*/4400*(OC) |
Слоты PCI-E | 1 x PCI Express 4.0 x16 (x16) — CPU 1 x PCI Express 3.0 x16 (x8) — APU 1 x PCI Express 4.0 x16 (x4) — X570 3 x PCI Express 4.0 x1 — X570 |
M.2 | 1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280) — Ryzen 3rd Gen CPU 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — Ryzen 2nd Gen CPU 1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280/22110) — X570 |
Встроенное видеоядро (в APU) | Radeon Series: Vega |
Видеоразъёмы | HDMI 1.4b |
Количество подключаемых вентиляторов | 5x 4pin |
Порты PS/2 | 1 (клавиатура/мышь) |
Порты USB | 2 х 3.2 Gen2 (2 разъёма на задней панели, Ryzen 3rd Gen CPU) 2 х 3.2 Gen1 (2 разъёма на задней панели, Ryzen 2nd Gen CPU) 2 х 3.2 Gen2 (2 разъёма на задней панели, X570) 2 х 3.2 Gen1 (2 разъёма на задней панели, CPU/APU) 4 х 3.2 Gen1 (разъёмов на задней панели нет, X570) 5 x 2.0 (2 разъёма на задней панели, X570) |
VR Ready | + |
Serial ATA | 6 x SATA 6 Гбит/с (X570) |
RAID | 0, 1, 10 (SATA, X570) |
Встроенный звук | Codec — S1200A (Realtek) |
S/PDIF | Разъём на плате (выход) |
Сетевые возможности | Realtek 8111H (Gigabit Ethernet) |
COM | 1 (внутренний) |
LED Addressable Header | 1x Gen 2 |
LED RGB Header | 2 |
TPM | 1x SPI (14 pin) |
UEFI | UEFI AMI BIOS, 256 Mb Flash ROM (25Q256JWEQ) |
Форм-фактор | ATX |
Размеры, мм | 305 x 244 |
Дополнительные возможности | Aura Control, Armoury Crate, Fan Xpert 4, поддержка AMD 2-Way CrossFireX |
Цена в рознице, $ | 200 |
Общая идея построения изделий на базе X570 рассматривалась в ходе знакомства с ASUS Prime X570-Pro.
Упаковка и комплектация
Коробка имеет минимально возможные габариты. На глянцевое и эффектное оформление не поскупились.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/02-asus-prime-x570-p.jpg)
Фирменные технологии и решения выделены в качестве отличительных особенностей модели от ближайших конкурентов. Сзади находится фото устройства и детальный перечень наличествующих слотов с их описанием.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/03-asus-prime-x570-p.jpg)

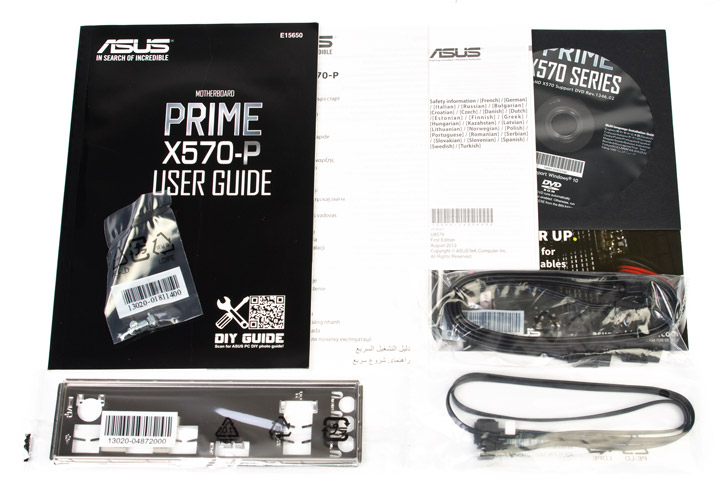

Помимо платы, в распоряжение покупателя попадёт:
- краткое руководство пользователя (на английском языке);
- QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
- краткое многоязычное руководство пользователя по сборке ПК;
- дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
- диск с драйверами и фирменным ПО;
- купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
- крепёжный винт и стойка для устройств формата M.2 — два комплекта;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
- заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
- удлинитель для подключения управляемой светодиодной ленты.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/04-asus-prime-x570-p.jpg)
Внешний вид

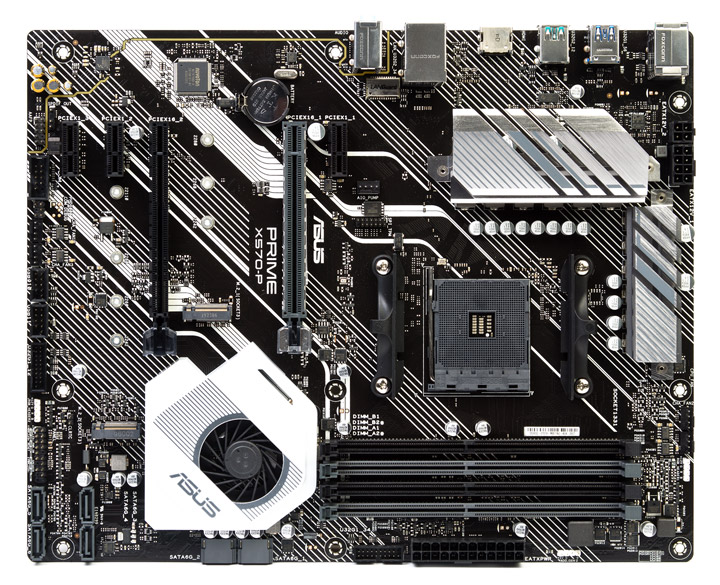

Кроме броского, но строгого оформления в монохромных оттенках, выделить нечего. Не использовали даже накладку для участка с портами ввода-вывода на задней панели! Вспомогательные индикаторы состояния ПК, кнопки, переключатели и прочие дополнительные элементы полностью отсутствуют. Предусмотрено девять отверстий для крепления модели в корпусе, размер её соответствует формату ATX, я для питания процессора предусмотрено два гнезда.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/05-asus-prime-x570-p.jpg)

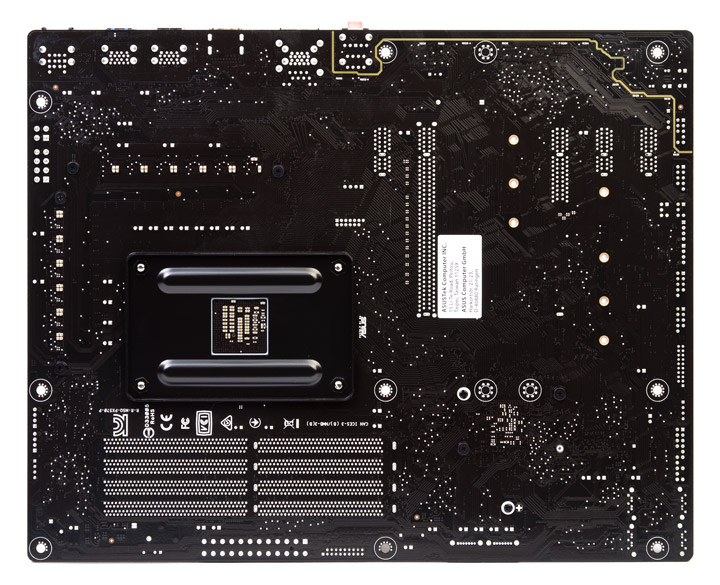

Тыльная сторона фактически полностью освобождена от электронных компонентов, в ходе монтажа вряд ли возникнут трудности. Радиаторы закреплены посредством винтов.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/06-asus-prime-x570-p.jpg)

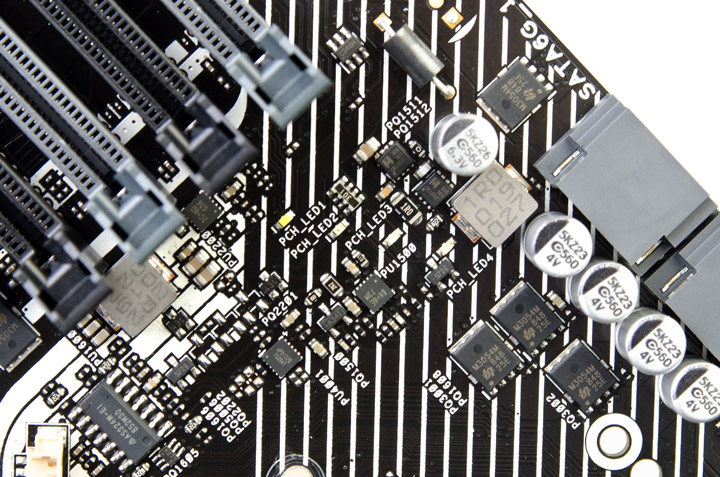

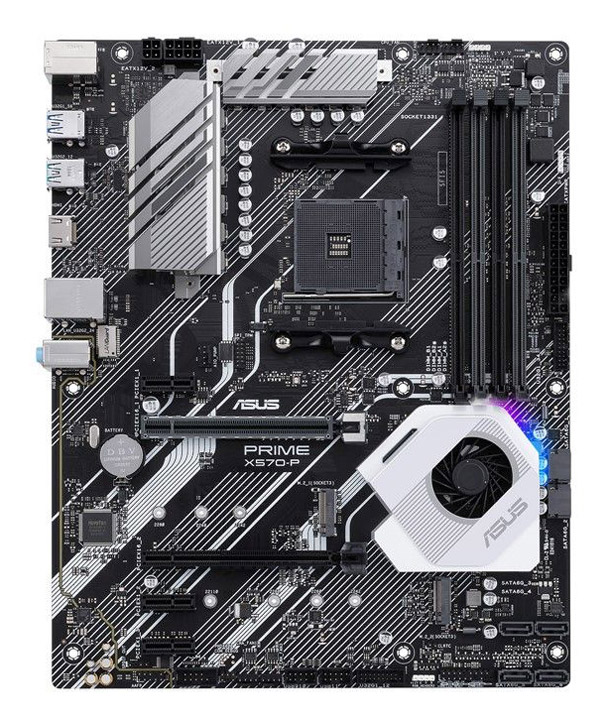

Область с подсветкой находится справа вверху от вентилятора, с привлечением габаритной видеокарты она окажется фактически незамеченной. Здесь используются одноцветные светодиоды в числе четырёх штук: два синих, один красный и один белый. Они распаяны непосредственно на плате.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/07-asus-prime-x570-p.jpg)
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/16-asus-prime-x570-p.jpg)

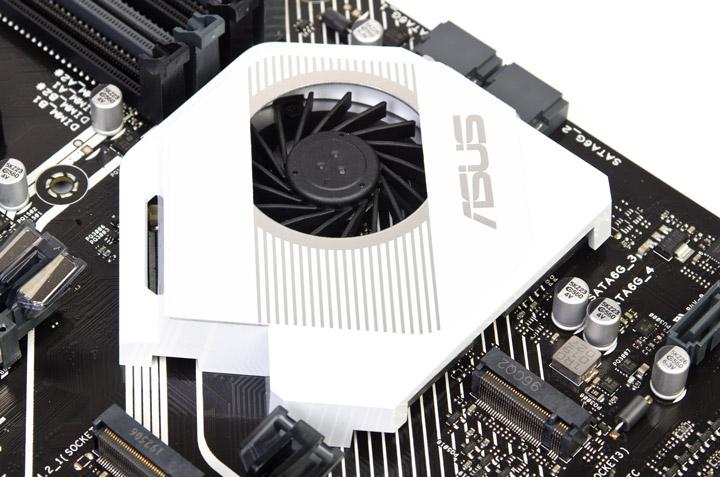

Идея организации охлаждения хаба в точности воспроизводит конструкции, виденные в других среднеценовых моделях от ASUS, побывавших прежде в нашей лаборатории. Вентилятор радиального типа проталкивает вниз воздух, захватываемый сверху.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/08-asus-prime-x570-p.jpg)
Тот проходит через гребёнку из достаточно удалённых друг от друга рёбер, этим старались минимизировать создание неприятных акустических эффектов. Исполнение теплосъёмника, тип вентилятора и его подключение к плате абсолютно идентичны другим устройствам.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/09-asus-prime-x570-p.jpg)

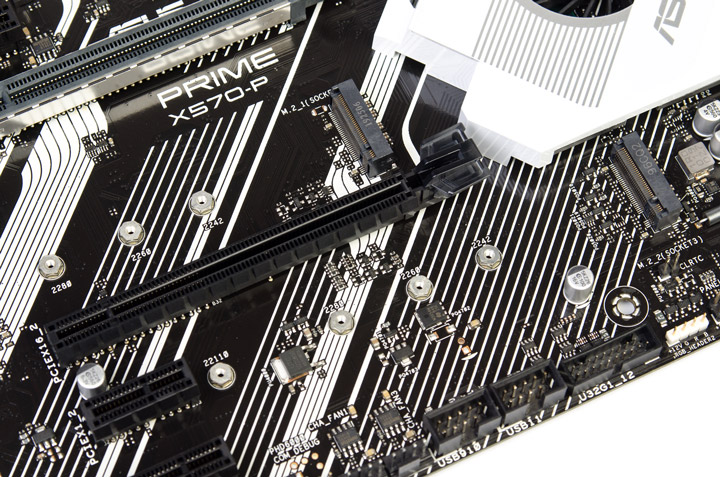

Оба посадочных места под накопители в формате M.2 не сопровождаются предустановленными радиаторами. Верхнее ограничивает длину монтируемого устройства до 80 мм, тогда как с нижним таких трудностей уже не будет. Оба поддерживают как интерфейс SATA, так и PCI-E, последнего, четвёртого поколения.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/10-asus-prime-x570-p.jpg)

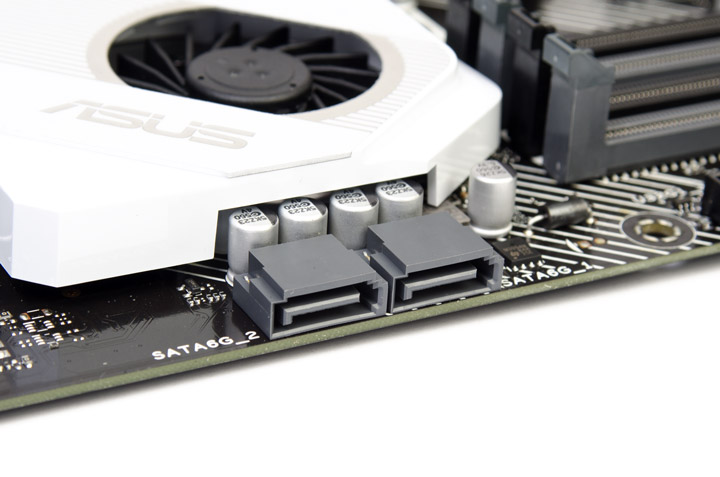

Имеется пара продольных слотов SATA.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/11-asus-prime-x570-p.jpg)

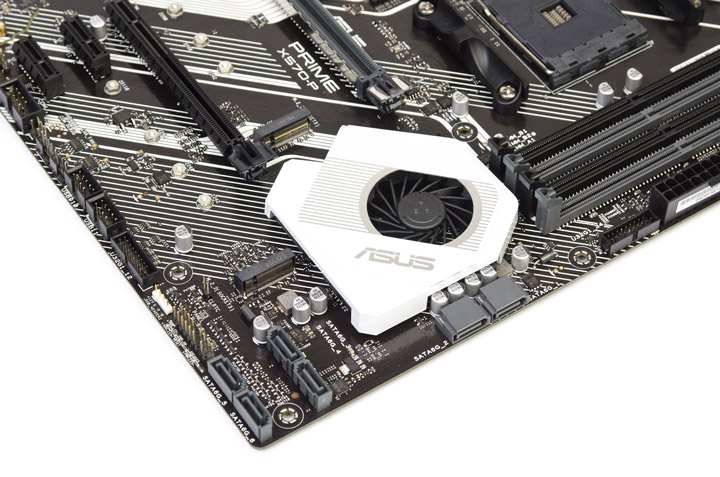

Ещё четыре находятся в правом нижнем углу, они — поперечные.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/12-asus-prime-x570-p.jpg)
Корпусные кабели помогут работе трёх (!) гнёзд USB второй ревизии и четырёх версии 3.2 Gen1. Площадка под симметричное, последнего поколения (3.2 Gen2), отсутствует.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/13-asus-prime-x570-p.jpg)

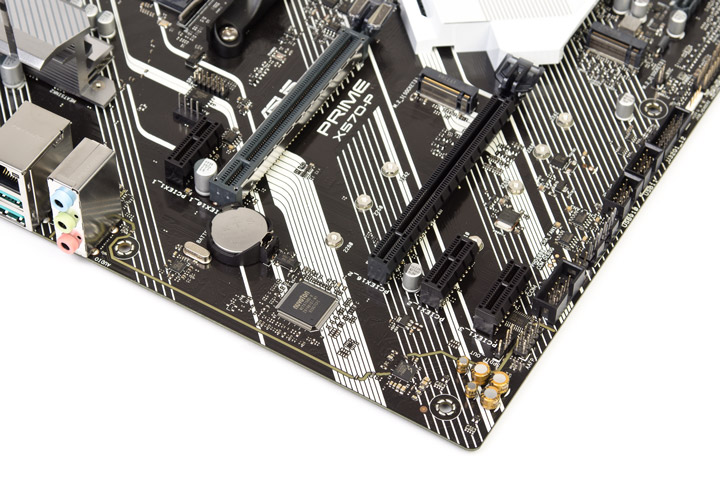

Серое, армированное гнездо PCI-E взаимодействует с шестнадцатью процессорными линиями, а остальные — с хабом AMD X570.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/14-asus-prime-x570-p.jpg)

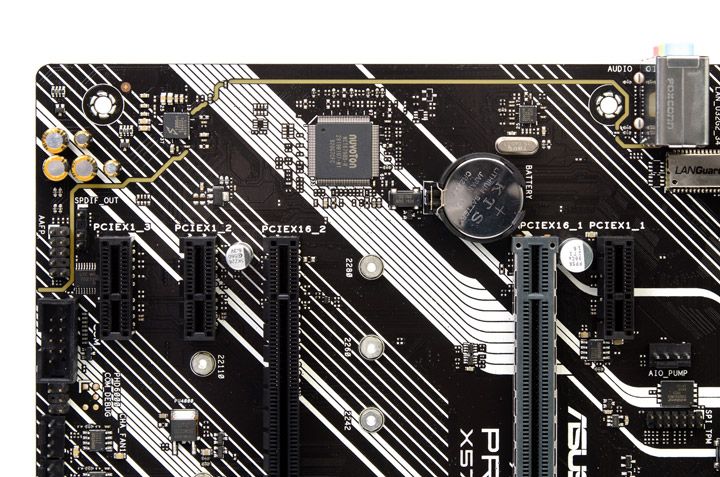

Зона распайки звукового кодека буквально повторяет почерк из ASUS TUF Gaming X570-Plus. Правда тут нет экранирующего колпака, да и специализированные конденсаторы не все одинаковые, словом, упростили как смогли.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/15-asus-prime-x570-p.jpg)

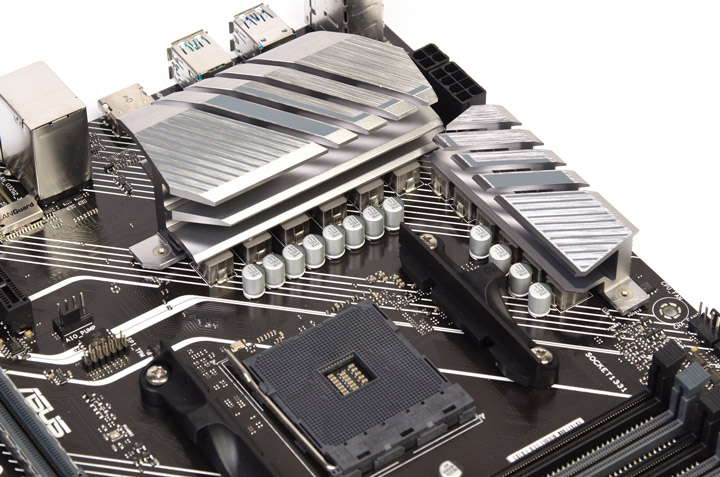

А вот охладители в силовой подсистеме скорее лучше, чем у более дорогой модели. Винтовой крепёж, больший вес и размеры, в сумме — интересный ход. Однако угрозы совместимости даже с двухсекционными «башнями» здесь нет, всё выполнено в разумном ключе.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/17-asus-prime-x570-p.jpg)

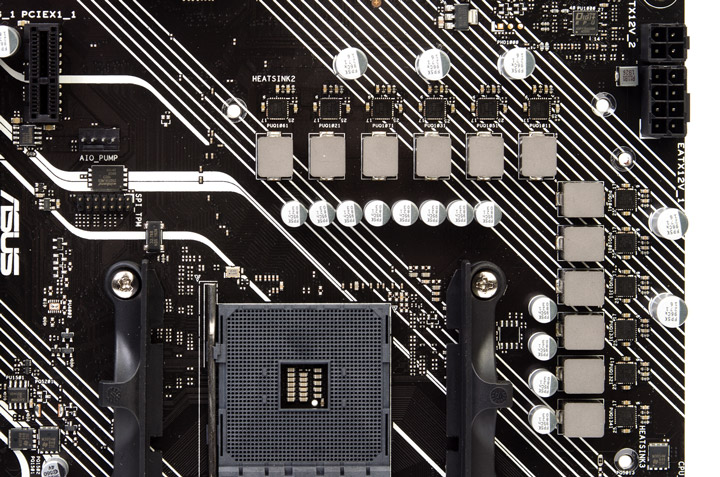

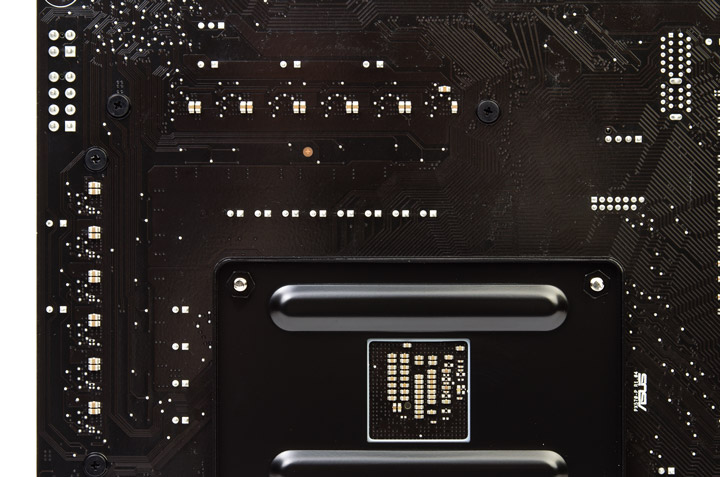

Для реализации стабилизатора использовались уже хорошо знакомые по прошлым обзорам элементы: ШИМ-контроллер — ASP1106GGQW, транзисторные сборки типа DrMOS — SiC639 от Vishay Intertechnology. Всего их двенадцать, констатирую приём удвоения числа элементов в составе каждой «фазы». Общая структура имеет вид 4+2 штуки, соответственно, для напряжений CPU и SOC.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/18-asus-prime-x570-p.jpg)
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/19-asus-prime-x570-p.jpg)

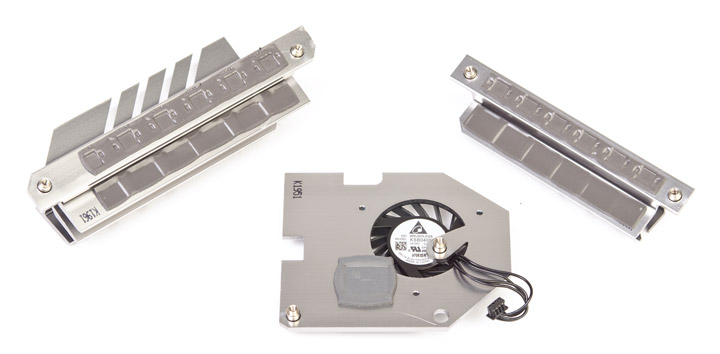

Небольшие замечания есть к площади термопрокладок на большом радиаторе. Если с транзисторами не лучший отпечаток можно списать на конкретный экземпляр платы, но для дросселей явственно видна лёгкая нехватка длины, хотя это уже скорее придирки, потому как теплопередача в целом организована хорошо.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/20-asus-prime-x570-p.jpg)

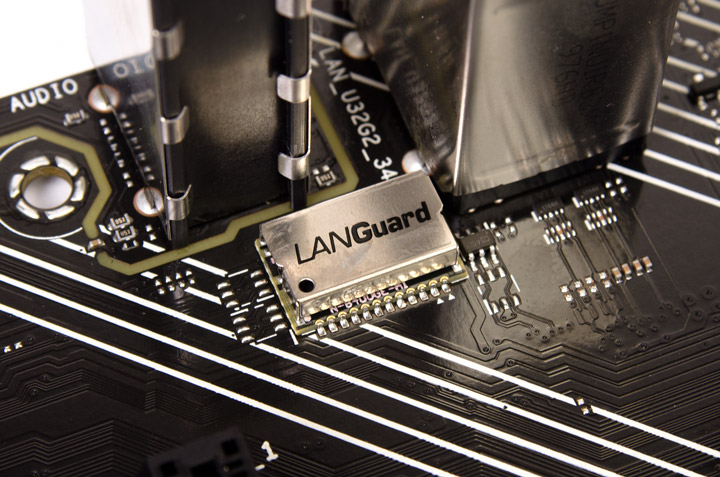

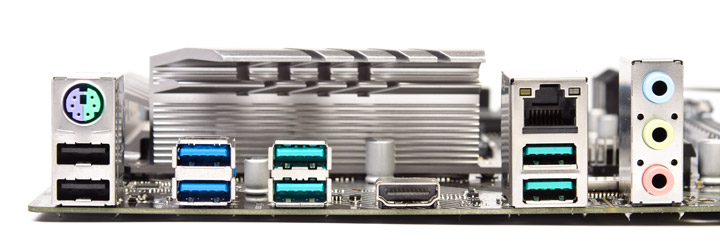

Набор портов на задней панели достаточно простой, но назвать его бедным язык не повернётся. Всё же восемь разномастных выходов USB, да ещё и на приличном отдалении друг от друга, — неплохой арсенал, а ведь ещё есть и PS/2. За симметричным портом необходимо обращаться к более статусным устройствам, как и к адаптеру беспроводных сетей, предустановленному здесь же. Для него не оставляли посадочное место, ни около задней панели, ни где-то в середине платы. Наиболее прискорбно выглядит комбинация аудио- и видеовыходов — их суммарно лишь четыре штуки, максимально простой тандем. Заглушка в комплекте не отягощена украшениями и представляет собой классический «слепок» из листового металла.
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/21-asus-prime-x570-p.jpg)
![ASUS Prime X570-P](/motherboard/asus-prime-x570-p/22-asus-prime-x570-p.jpg)
