Полки магазинов наполняются продуктами на основе Intel Z690, предыдущие, базирующиеся на Z590, начинают активно терять в цене. В связи с этим произошёл разлом между различными сегментами, начальные платы на старшем хабе стоят дешевле крепких с младшими чипами, где заблокирован разгон ЦП. Чтобы понять, насколько приспособлены именно к разгону процессоров недорогие продукты, лаборатория обзавелась экземпляром стартовой линейки Prime от ASUS. Эта плата не самая дешёвая, есть и проще, одновременно изучим как сильно уменьшенный формат сказался на возможностях по расширению конфигурации системы и оправдывает ли она добавочный суффикс «Plus».
Статус линейки не подразумевает наличия особых бонусов в комплекте поставки либо в наборе ПО. Звук и сеть здесь из базового сегмента. Подсистема питания выглядит достаточно крепкой, а слотов расширения в итоге не меньше, чем у иных полноформатных изделий. Предлагаю изучить набор возможностей по сводной таблице:
| Модель | ASUS Prime Z590M-Plus |
|---|---|
| Страница продукта | ASUS Prime Z590M-Plus |
| Чипсет | Intel Z590 |
| Процессорный разъём | Socket 1200 |
| Процессоры | Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Rocket Lake-S, Comet Lake-S) |
| Память | 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133–3200, 3333–5133 (OC) |
| Слоты PCI-E | 1 x PCI Express 4.0 x16 — CPU 1 x PCI Express 3.0 x16 (x4) — Z590 2 x PCI Express 3.0 x1 — Z590 |
| M.2 | 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280) — 11th Gen CPU 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280) — Z590 1 x PCI Express 3.0 x4 (Key M, 2260/2280) — Z590 1 x Wi-Fi, CNVi (Key E, 2230) — Z590 |
| Встроенное видеоядро (в процессоре) | Intel UHD 750/730/630/610 |
| Видеоразъёмы | DisplayPort 1.4, DVI-D, HDMI 2.0 |
| Количество подключаемых вентиляторов | 5x 4pin |
| Порты PS/2 | – |
| Порты USB | 1 х 3.2 Gen 2x2 (1 разъём на задней панели (Type-C), Z590) 1 х 3.2 Gen 2 (1 разъём на задней панели, Z590) 6 х 3.2 Gen 1 (2 разъёма на задней панели, Z590) 7 x 2.0 (4 разъёма на задней панели, Z590) |
| Serial ATA | 5 x SATA 6 Гбит/с (Z590) |
| RAID | 0, 1, 5, 10 (SATA, Z590) |
| Встроенный звук | Codec — Realtek ALC897 (7.1, HDA) |
| S/PDIF | Разъём на плате (выход) |
| Сетевые возможности | Intel I219V (Gigabit Ethernet) |
| COM | 1 (внутренний) |
| LED Addressable Header | 2x Gen 2 |
| LED RGB Header | 2 |
| TPM | 1x SPI (14 pin) |
| UEFI | UEFI AMI BIOS, 192 (128+64) Mb Flash ROM (MX25L12872F+GD25B64CSIG) |
| Форм-фактор | mATX |
| Размеры, мм | 244 x 244 |
| Дополнительные возможности | Armoury Crate, Aura Sync, Fan Xpert 4, Thunderbolt header |
| Цена в рознице | 4799 грн |

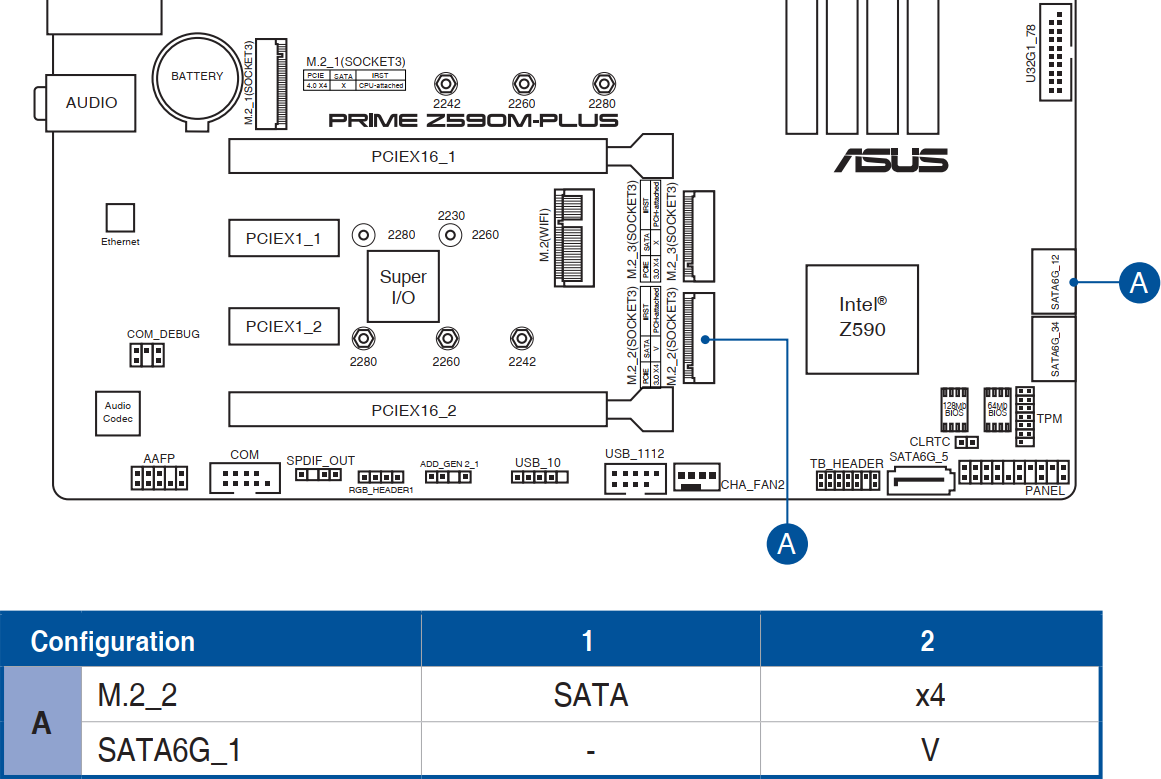

Непривычно тут нечётное число классических гнёзд SATA и поддерживаемых внутренних портов USB 2.0. Лишь один выход SATA делит ресурсы с M.2, максимальное число накопителей, напрямую коммутируемых к нашей плате, может составить восемь штук.
Упаковка и комплектация
Довольно плотный картон глянцевого типа позволяет красочно приступить к взаимодействию с продуктом.
Отсутствие ярких особенностей привело к заполнению тыльной стороны базовыми сведениями о модели. Есть упоминание о наиболее современной версии Fan Xpert (4), а значит управлять можно будет самыми разными типами вентиляторов.

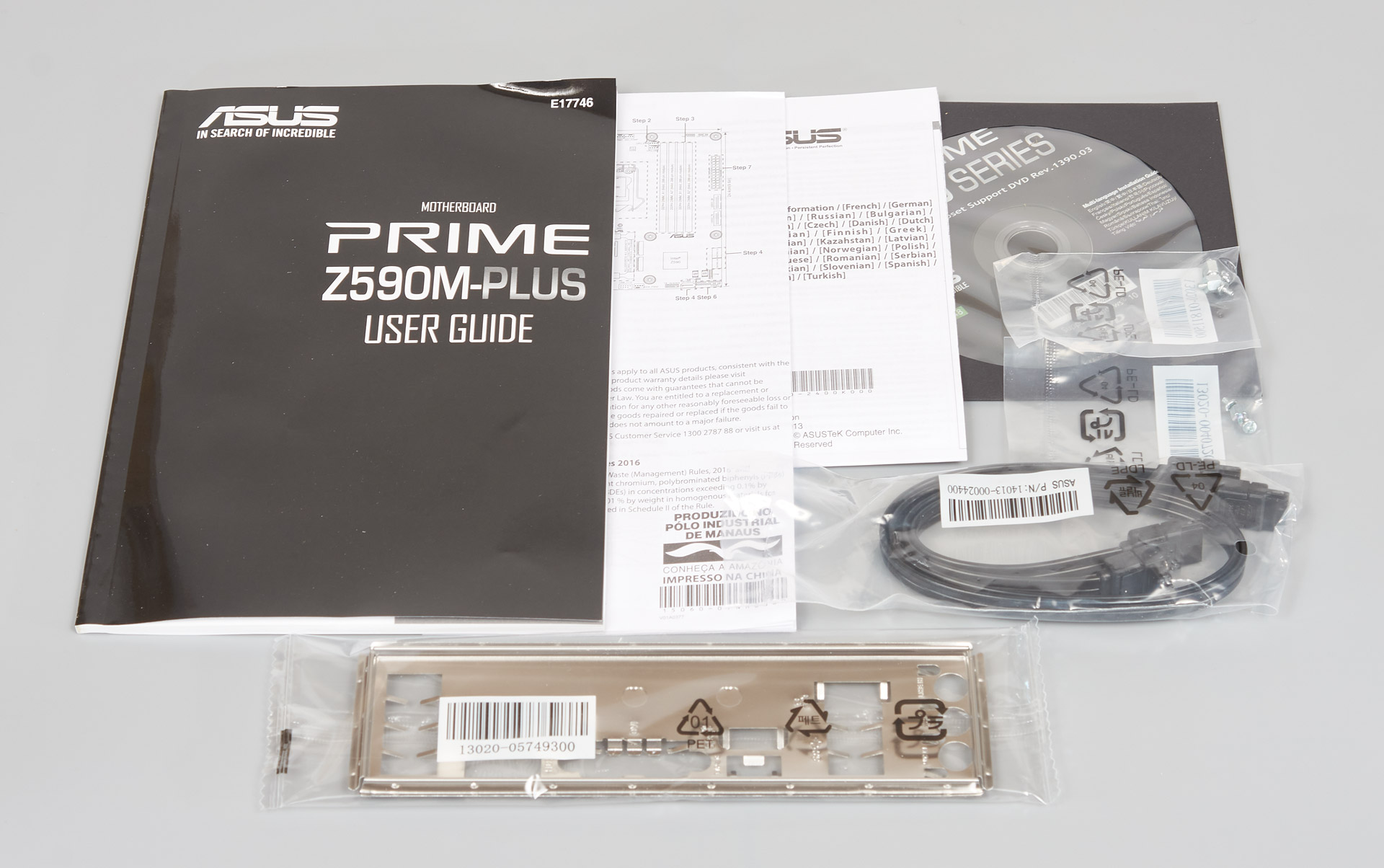

Комплектация:
- краткое руководство пользователя (на английском языке);
- краткое многоязычное руководство пользователя по сборке ПК;
- дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
- диск с драйверами и фирменным ПО;
- четыре крепёжных винта и три стойки для устройств формата M.2;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
- заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд.
Избавившись от лишнего металла, на заглушке можно будет подготовить место под монтаж двух антенн от адаптера беспроводных сетей, который, само собой, приобретается отдельно.
Внешний вид
Нет пластикового козырька над задней панелью, нет подсветки, нет никаких кнопок или переключателей. То есть из «лишнего» нет вообще ничего, в то же время, следов каких-то упрощений выделить я тоже не могу. Тут кому-то может не хватить индикатора кодов POST или же хотя бы четырёх светодиодов Q-LED, которые в других платах упрощают базовую диагностику, но даже их не видно. Продукт под разовую сборку и настройку, так его задумали создатели. Синхронизация подсветки посредством Aura Sync будет опираться в том числе и на четыре разнотипных площадки для добавочного оборудования, если таковое окажется в составе сборки.

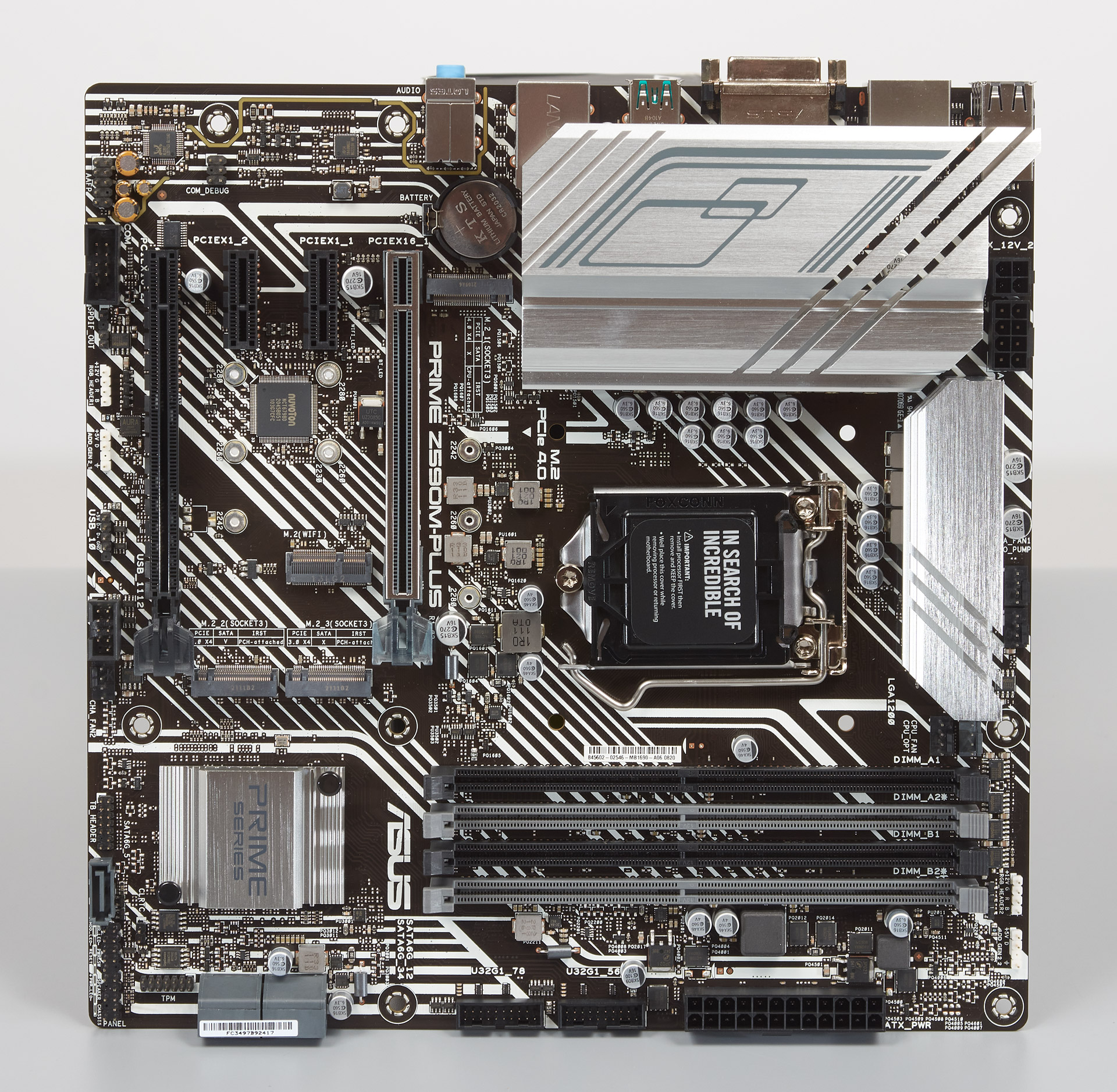

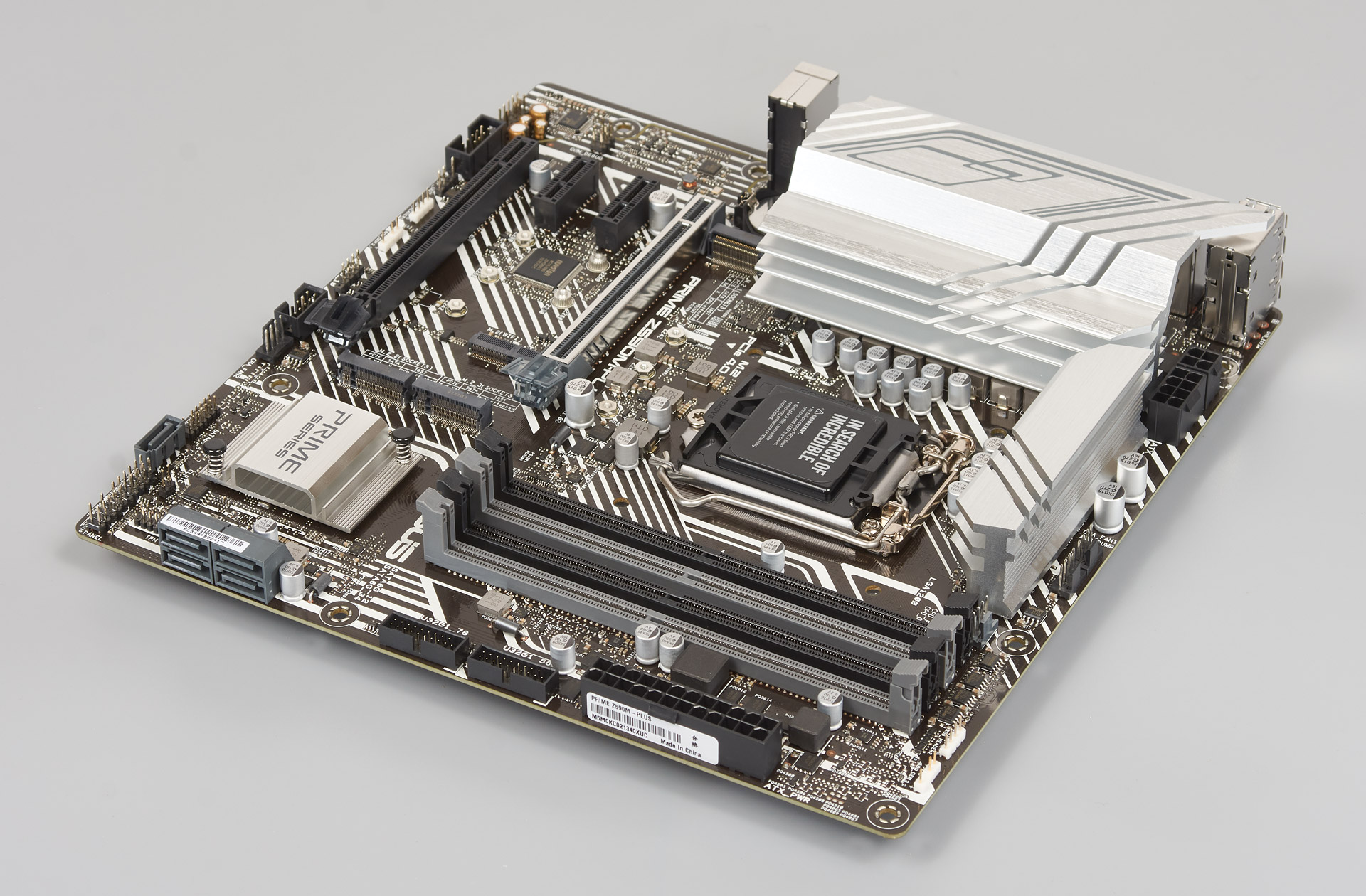

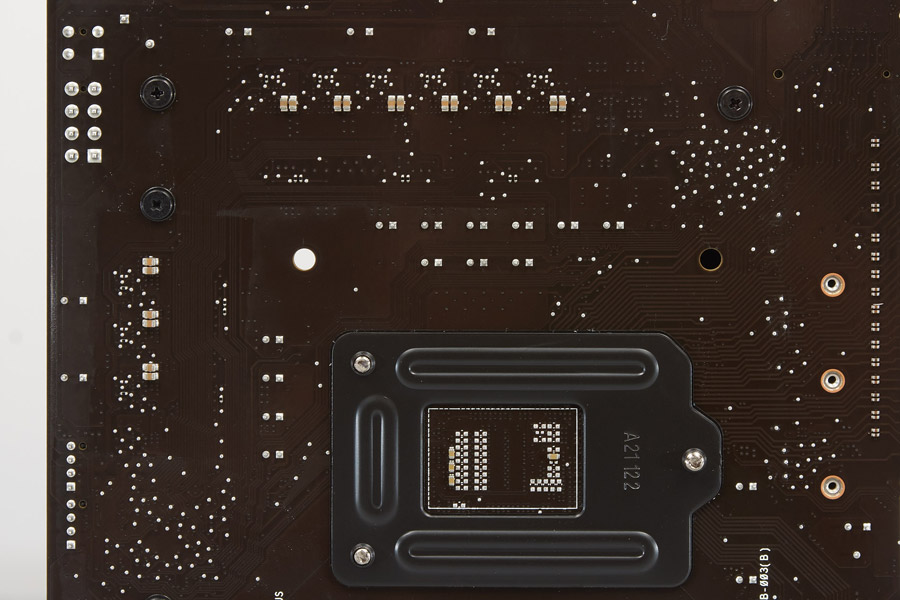

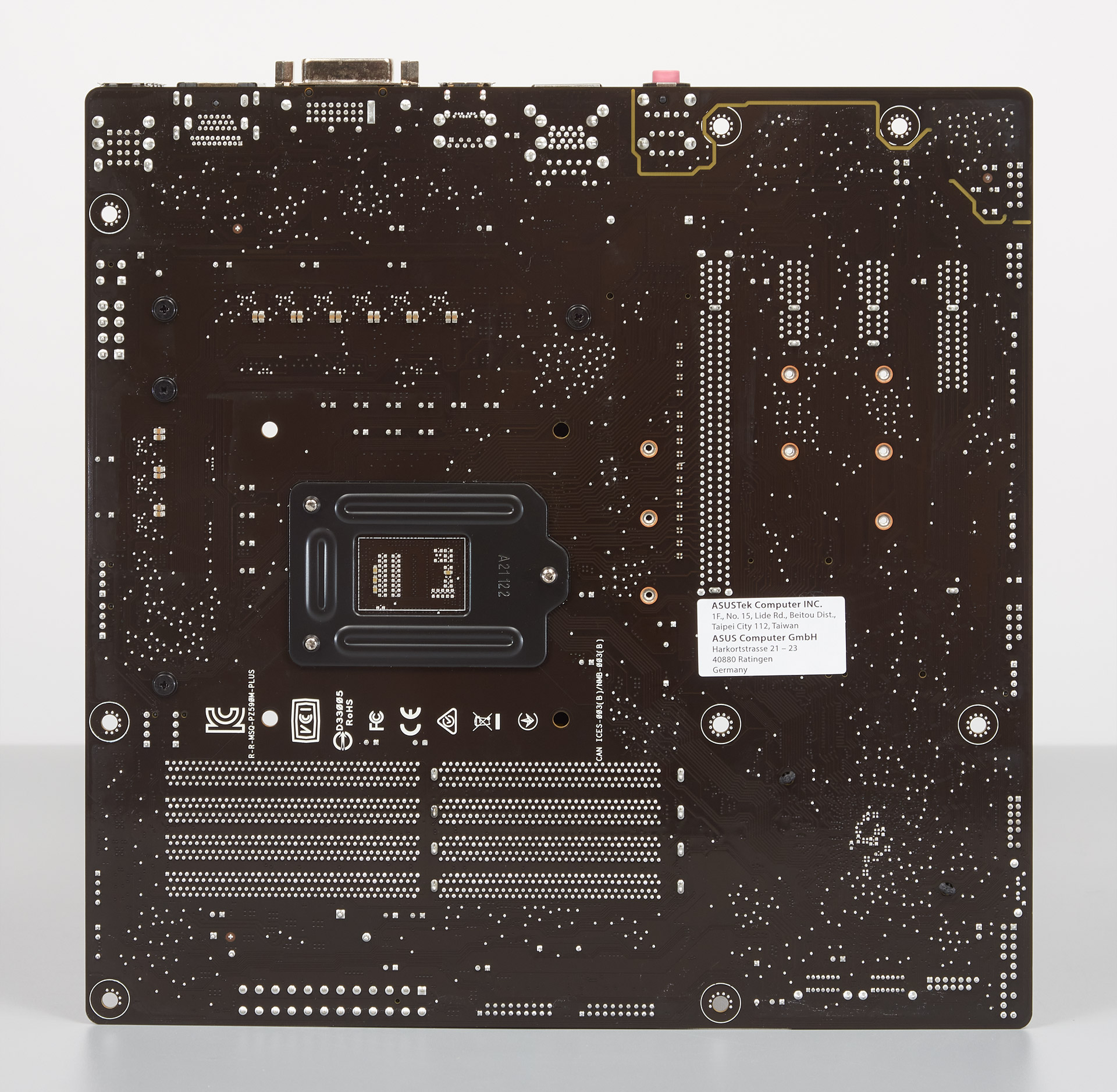

Массивные радиаторы существенно добавляют изделию веса. Они надёжно фиксированы винтами, кроме того, что заведует охлаждением хаба. В наличии восемь отверстий для фиксации продукта в корпусе, потому ничего не будет провисать. Сторонних компонентов на тыльной стороне практически нет, потому монтаж не должен быть сопряжён с трудностями.

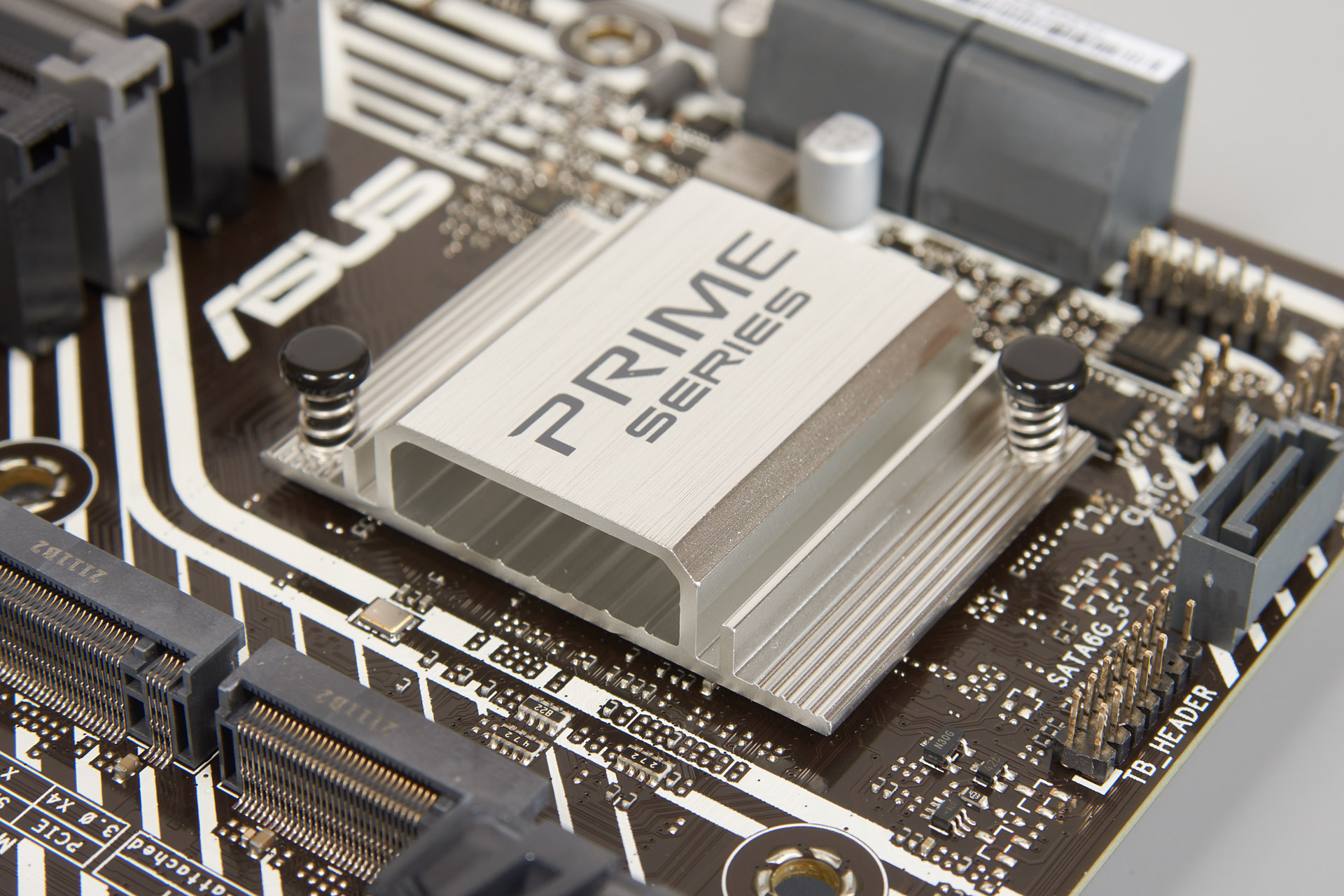

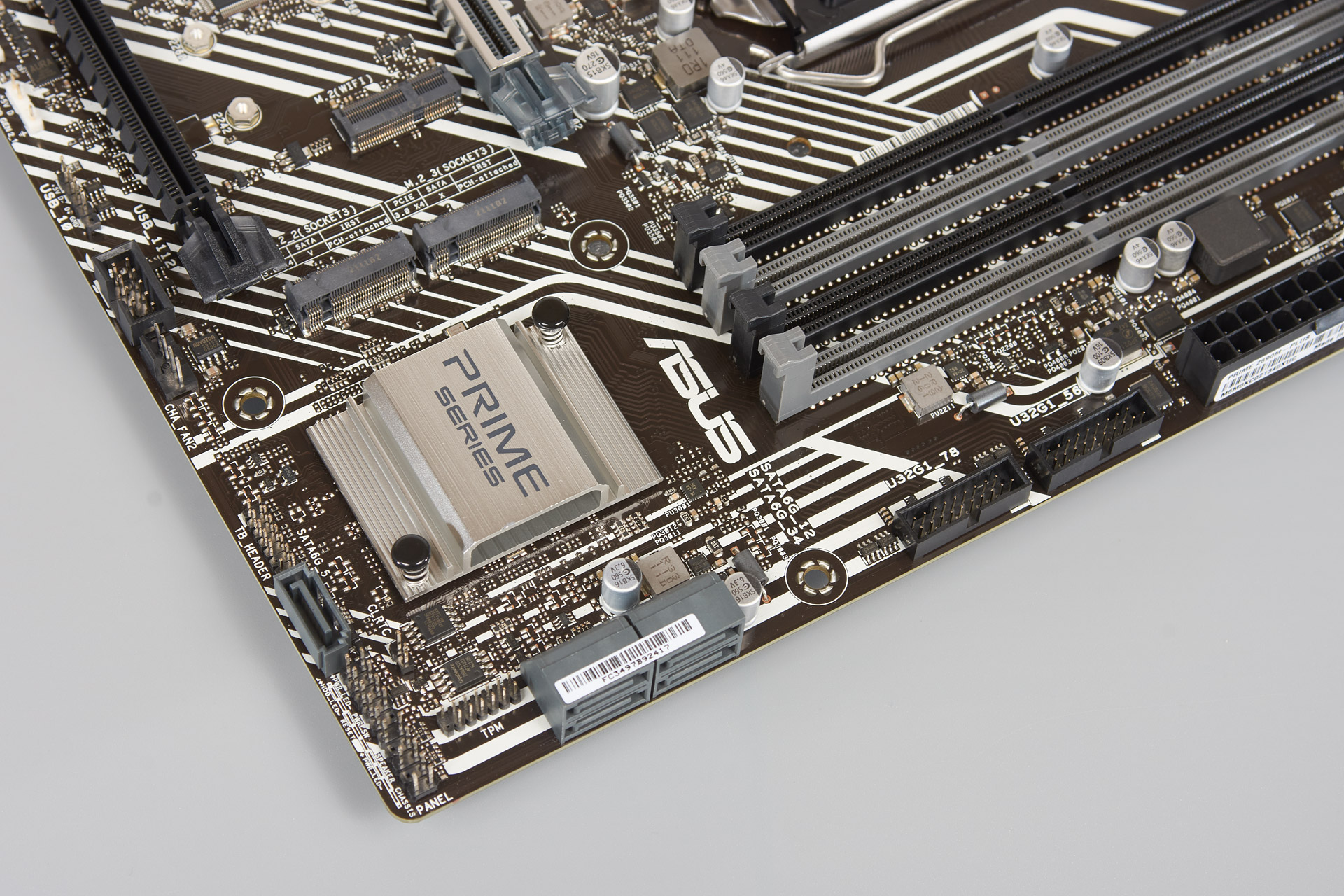

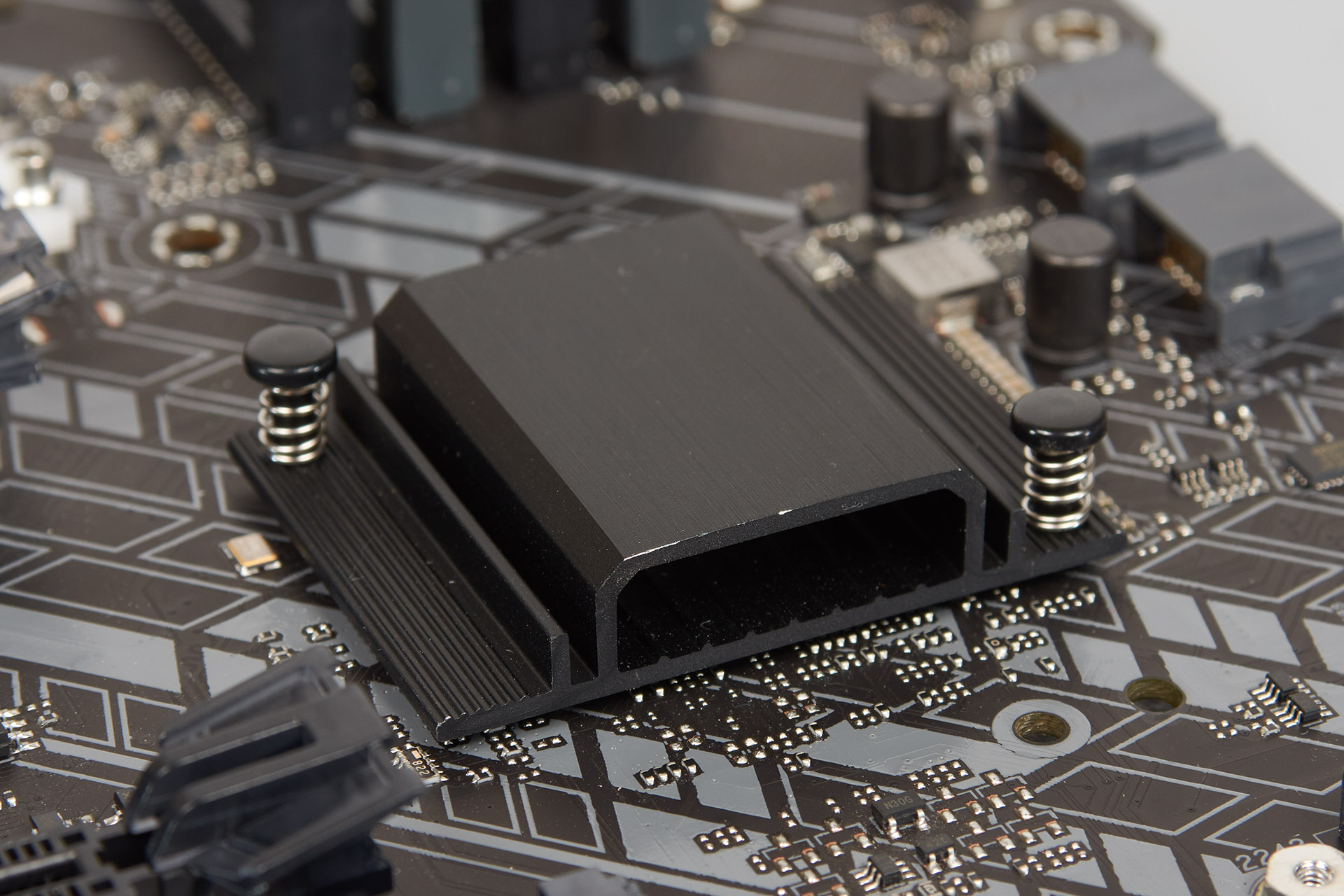

Тип радиатора для Intel Z590 может у кого-то вызвать вопросы, но такого действительно достаточно, к слову, практически такой же используется в составе куда более статусной ASUS TUF Gaming Z590-Plus WiFi.

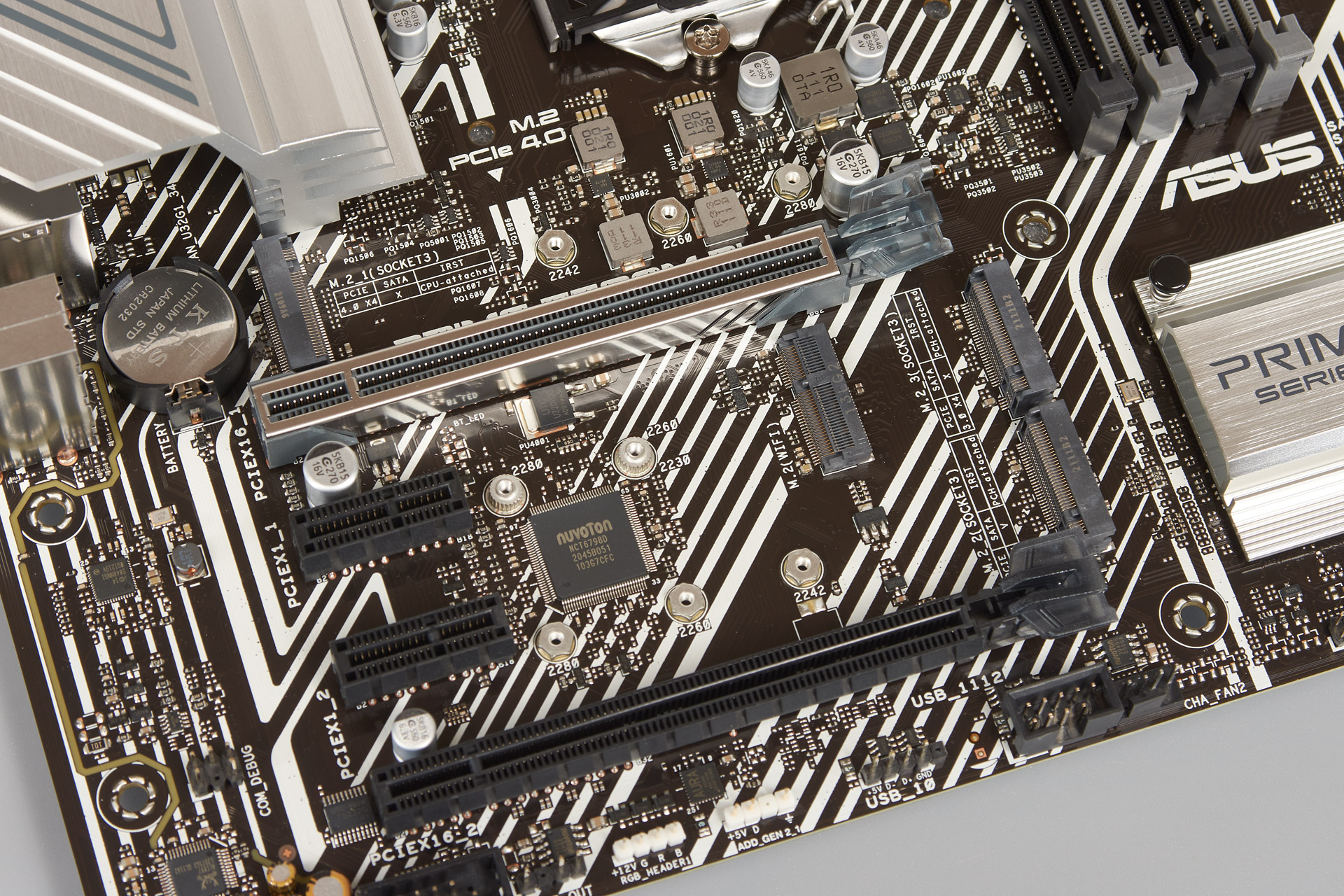

Плотной группой расположены сразу четыре штуки M.2. Предустановленных радиаторов нет. Предельная длина трёх накопителей не сможет превысить восьми сантиметров. Верхний слот связан с сокетом, а остальные — с чипсетом. Сразу на плате находится подробная легенда для каждого из них. Хочется выделить отсутствие каких-либо компонентов сразу возле слотов, где у накопителей чаще всего расположен контроллер, что благотворно будет оказывать влияние на их температурный режим.

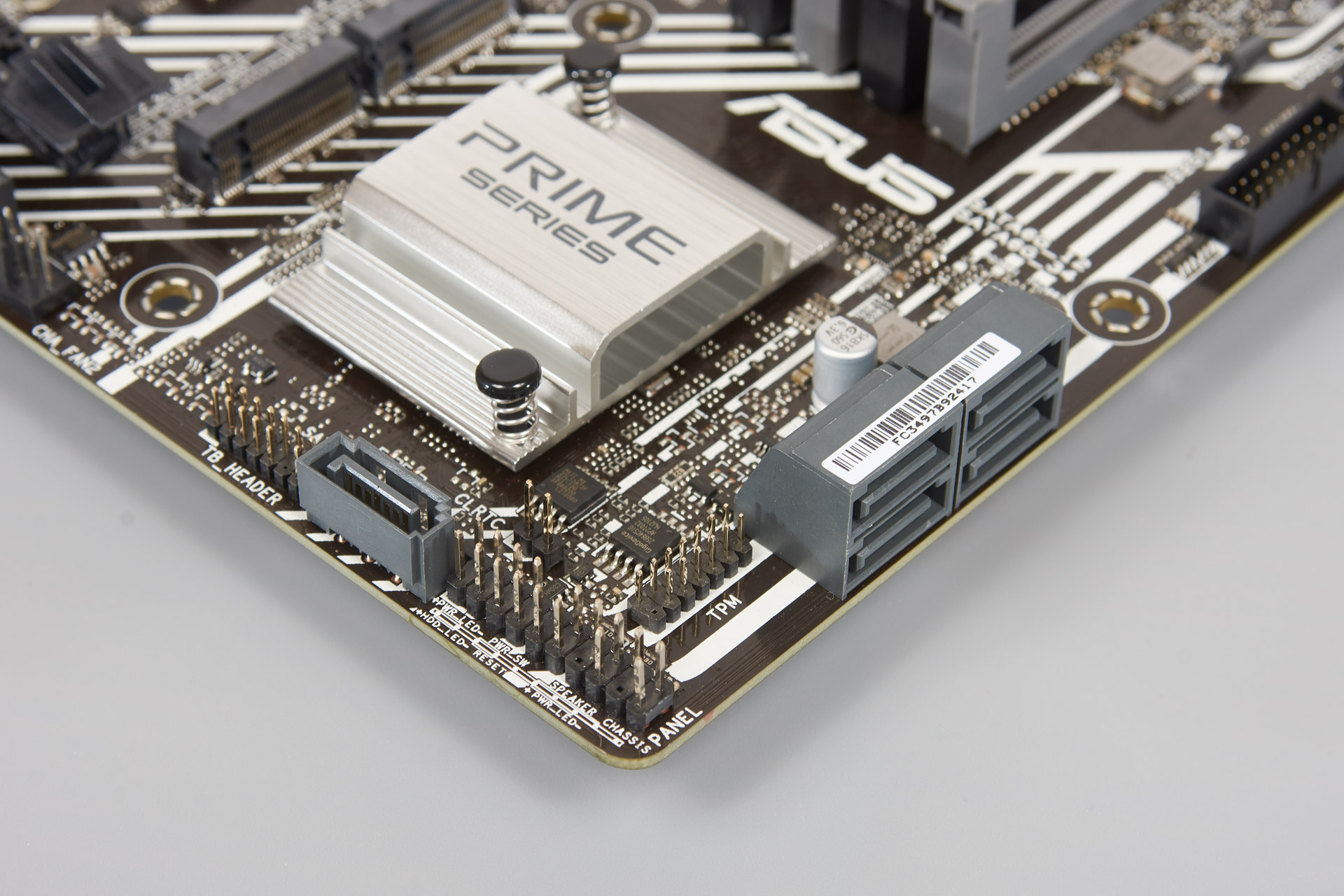

Гнёзд SATA традиционного типа всего пять, четыре из них находятся на правом торце и они продольные, пятое распаяно у нижней грани, тут уже корпус поперечного типа. Рядом с ним находится площадка для обнуления настроек CMOS.
Две поперечные контактные площадки обеспечат работу четырёх выходов USB 3.2 Gen 1, а для классических 2.0 предусмотрели тоже два посадочных места, но общее число портов составит три штуки. Судя по всему, расчёт был под добавочный контроллер или СО типа AIO, управляемую через программную среду.

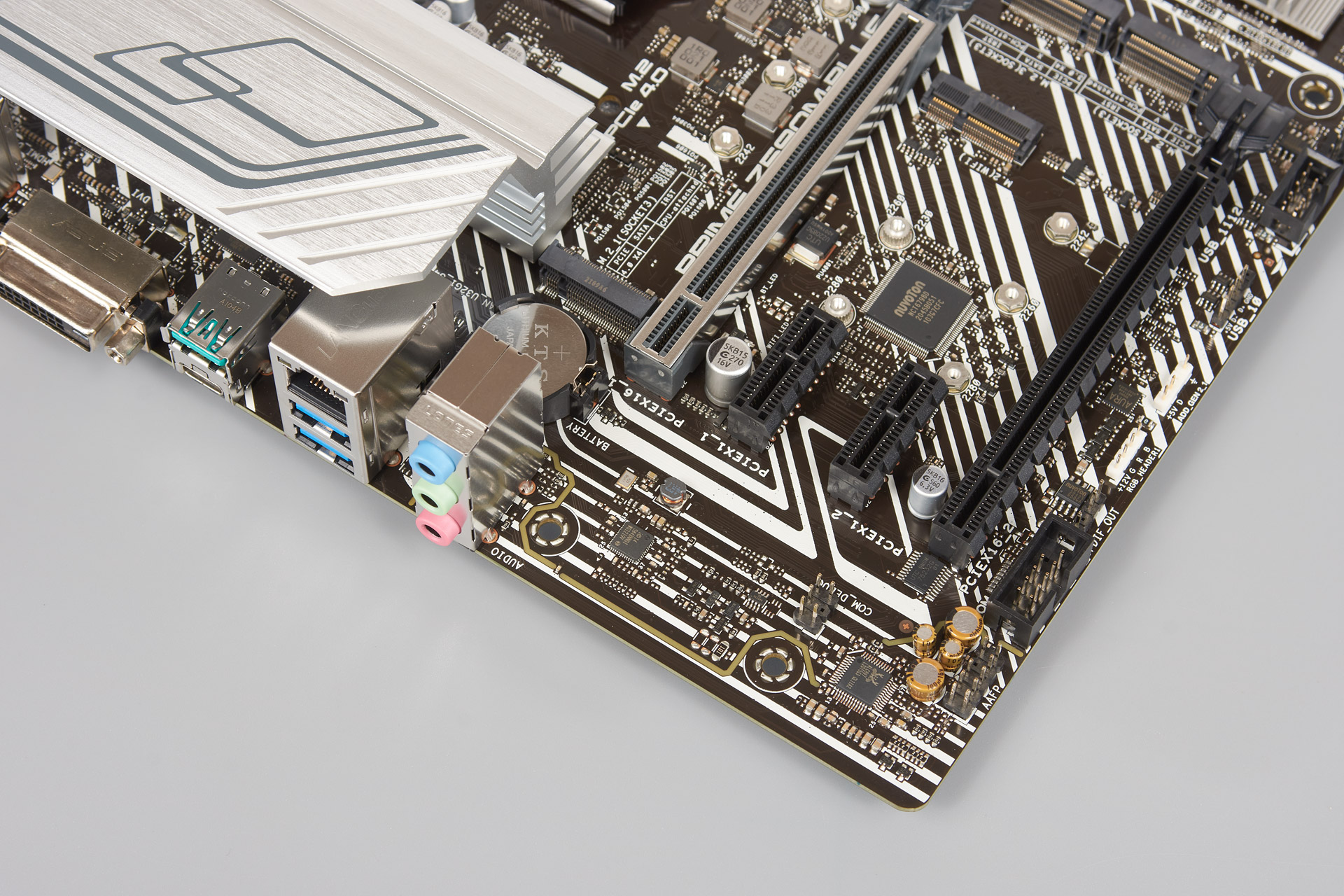

Конечно же, все шестнадцать линий от ЦП идут на верхний армированный (экранированный) слот видеокарты, остальные три сотрудничают с хабом. Верхнее расположение основного гнезда позволяет говорить о готовности к установке самых габаритных видеоускорителей.

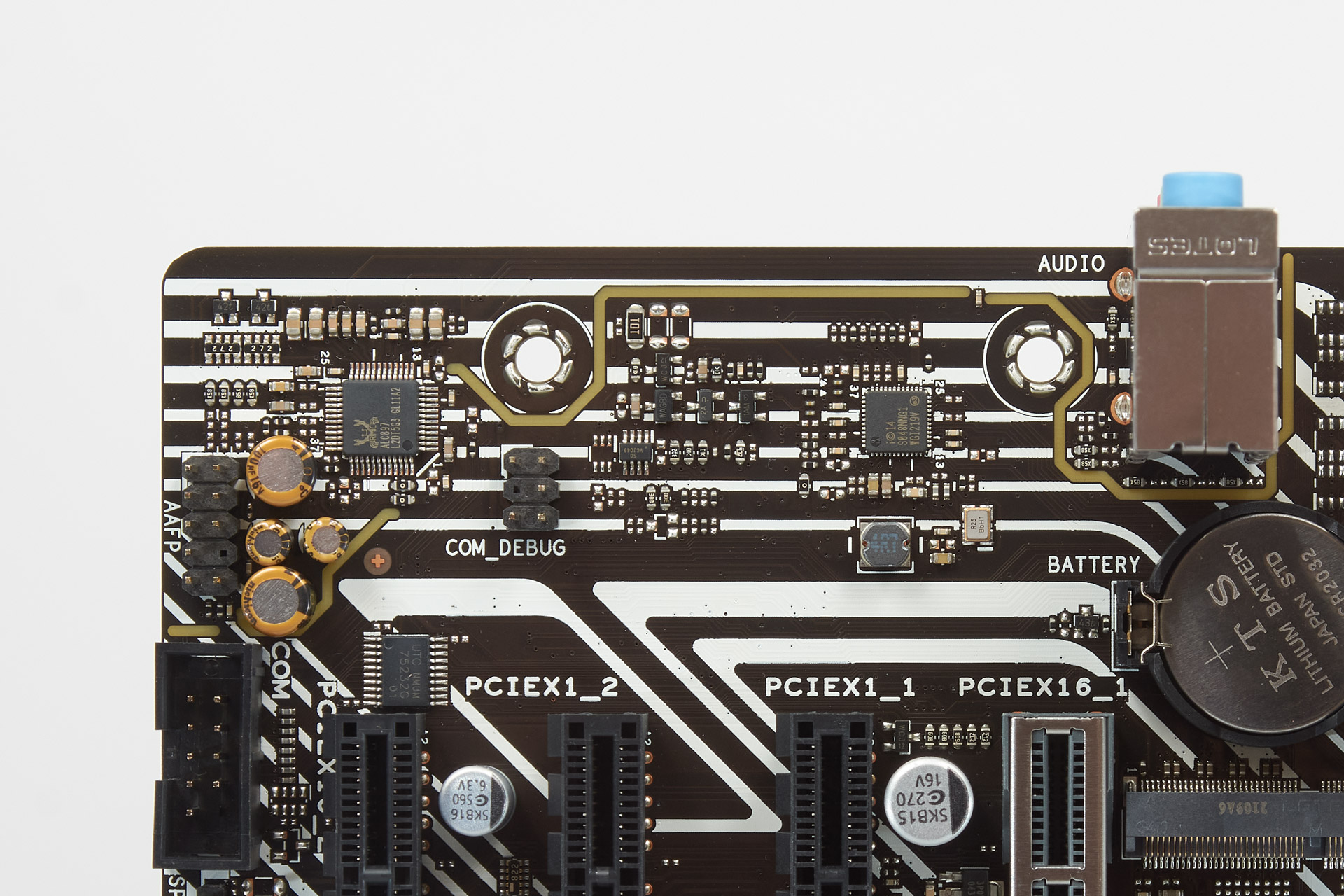

Звуковой кодек обходится без экранирования, расположение у самого угла позволяет надеяться на отсутствие наводок от других узлов. Его сопровождает небольшая группа специальных конденсаторов, за чем-то бо́льшим следует обращаться к более статусным продуктам. Сетевой контроллер от Intel, пусть и не самый скоростной.
Главный высокий охладитель имеет выступ, который поможет избежать проблем совместимости с массивными СО. У второго радиатора их быть уже не должно. Из-за близости расположения видеокарты вопросы тоже могут быть, потому, приобретая габаритный кулер, следует всё проверить заблаговременно. Площадки вентиляторов, все пять штук, находятся ближе к краям платы.

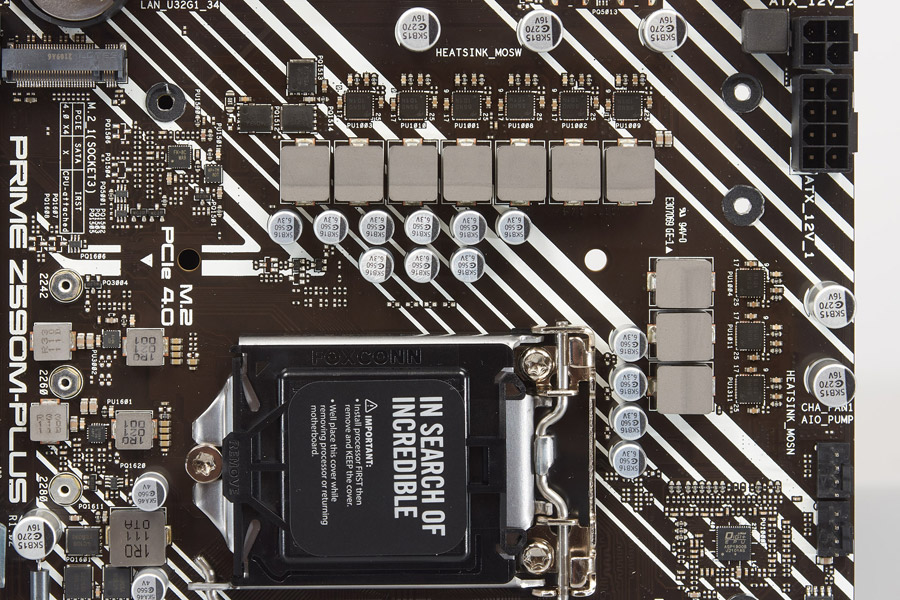

Ближе всего по идее исполнения VRM оказался схожим с таковым у модели ROG Strix B560-A Gaming WiFi: есть то же число каналов у напряжения ЦП, вспомогательные IO и IO 2 реализованы аналогичным образом. Под нож пущены SA Voltage и стабилизатор iGPU. Первая связка усложнит жизнь при разгоне памяти, а вторая уменьшит прочность системы с разогнанной интегрированной ВК, потому всем, кому интересны эти аспекты, лучше здесь не переусердствовать, или же выбрать другую плату в качестве основы. ШИМ-контроллер ASP1900B работает по схеме «4+1 фаза» вместе с девятью сборками AOZ5316NQI (Alpha and Omega Semiconductor). Обвязка SA Voltage (под началом Richtek RT3651EF + RT9624F) и IO 2 Voltage (uP1540P) — шесть транзисторов от ON Semiconductor с маркировкой 4C10B, по одному в верхнем и по два в нижнем плече. IO Voltage формируется компактным Texas Instruments TPS51396A (DC/DC Converter).

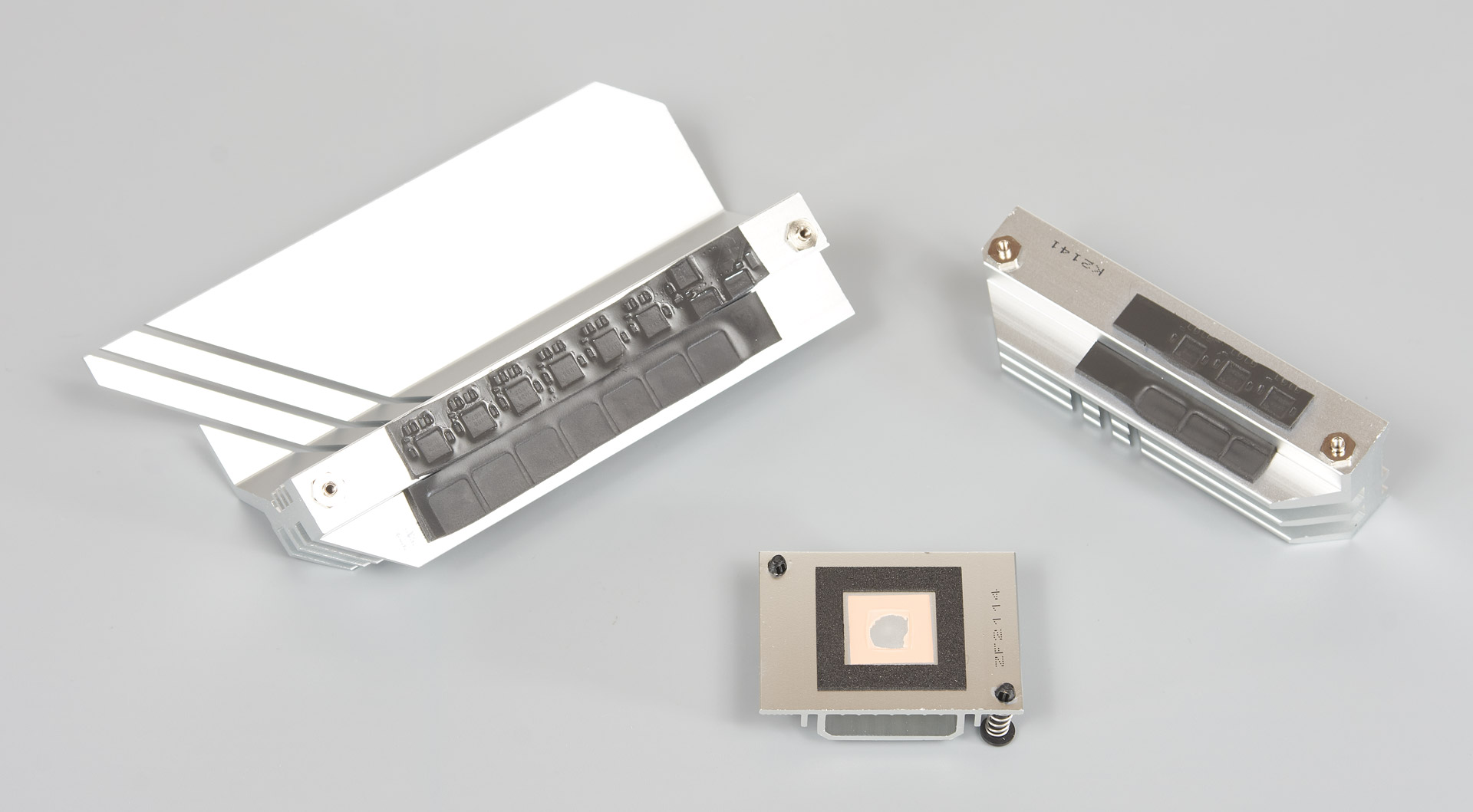

С передачей тепла на радиаторы при содействии термопрокладок вопросов сильно меньше, чем с это частенько бывает с платами от ASUS. Идеальной обстановку тут не назвать, но в целом всё очень даже неплохо. С новыми прокладками не было проблем, а что бы было после их неизбежного подтекания — вопрос из цикла риторических. Словом, сборщик-перфекционист без награды не останется, перепроверив положение вещей в ходе подготовки компонентов.

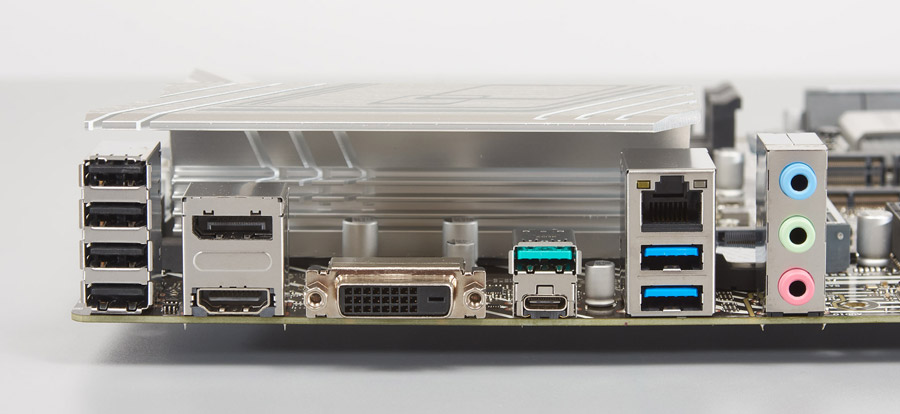

Стойки с портами USB удалены одна от другой на приличное расстояние, есть три разноплановых цифровых видеовыхода. Звуковая инфраструктура выглядит спартанской, однако для заинтересованных предусмотрена реализация многоканальных конфигураций с привлечением корпусных аудиовыходов, а ещё на самой плате есть площадка S/PDIF. В общем и целом, оглядываясь на сегментацию изделия, замечаний по набору выходов у меня нет. Также напомню про возможность монтажа двух антенн от возможного контроллера беспроводных сетей к отверстиям на заглушке.
