Обзор и тестирование материнской платы ASUS Prime Z590M-Plus. Малолитражный помощник

Полки магазинов наполняются продуктами на основе Intel Z690, предыдущие, базирующиеся на Z590, начинают активно терять в цене. В связи с этим произошёл разлом между различными сегментами, начальные платы на старшем хабе стоят дешевле крепких с младшими чипами, где заблокирован разгон ЦП. Чтобы понять, насколько приспособлены именно к разгону процессоров недорогие продукты, лаборатория обзавелась экземпляром стартовой линейки Prime от ASUS. Эта плата не самая дешёвая, есть и проще, одновременно изучим как сильно уменьшенный формат сказался на возможностях по расширению конфигурации системы и оправдывает ли она добавочный суффикс «Plus».

Статус линейки не подразумевает наличия особых бонусов в комплекте поставки либо в наборе ПО. Звук и сеть здесь из базового сегмента. Подсистема питания выглядит достаточно крепкой, а слотов расширения в итоге не меньше, чем у иных полноформатных изделий. Предлагаю изучить набор возможностей по сводной таблице:

Непривычно тут нечётное число классических гнёзд SATA и поддерживаемых внутренних портов USB 2.0. Лишь один выход SATA делит ресурсы с M.2, максимальное число накопителей, напрямую коммутируемых к нашей плате, может составить восемь штук.

Упаковка и комплектация

Довольно плотный картон глянцевого типа позволяет красочно приступить к взаимодействию с продуктом.

Отсутствие ярких особенностей привело к заполнению тыльной стороны базовыми сведениями о модели. Есть упоминание о наиболее современной версии Fan Xpert (4), а значит управлять можно будет самыми разными типами вентиляторов.

Комплектация:

• краткое руководство пользователя (на английском языке);
• краткое многоязычное руководство пользователя по сборке ПК;
• дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
• диск с драйверами и фирменным ПО;
• четыре крепёжных винта и три стойки для устройств формата M.2;
• два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
• заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд.

Избавившись от лишнего металла, на заглушке можно будет подготовить место под монтаж двух антенн от адаптера беспроводных сетей, который, само собой, приобретается отдельно.

Внешний вид

Нет пластикового козырька над задней панелью, нет подсветки, нет никаких кнопок или переключателей. То есть из «лишнего» нет вообще ничего, в то же время, следов каких-то упрощений выделить я тоже не могу. Тут кому-то может не хватить индикатора кодов POST или же хотя бы четырёх светодиодов Q-LED, которые в других платах упрощают базовую диагностику, но даже их не видно. Продукт под разовую сборку и настройку, так его задумали создатели. Синхронизация подсветки посредством Aura Sync будет опираться в том числе и на четыре разнотипных площадки для добавочного оборудования, если таковое окажется в составе сборки.

Массивные радиаторы существенно добавляют изделию веса. Они надёжно фиксированы винтами, кроме того, что заведует охлаждением хаба. В наличии восемь отверстий для фиксации продукта в корпусе, потому ничего не будет провисать. Сторонних компонентов на тыльной стороне практически нет, потому монтаж не должен быть сопряжён с трудностями.

Тип радиатора для Intel Z590 может у кого-то вызвать вопросы, но такого действительно достаточно, к слову, практически такой же используется в составе куда более статусной ASUS TUF Gaming Z590-Plus WiFi.

Плотной группой расположены сразу четыре штуки M.2. Предустановленных радиаторов нет. Предельная длина трёх накопителей не сможет превысить восьми сантиметров. Верхний слот связан с сокетом, а остальные — с чипсетом. Сразу на плате находится подробная легенда для каждого из них. Хочется выделить отсутствие каких-либо компонентов сразу возле слотов, где у накопителей чаще всего расположен контроллер, что благотворно будет оказывать влияние на их температурный режим.

Гнёзд SATA традиционного типа всего пять, четыре из них находятся на правом торце и они продольные, пятое распаяно у нижней грани, тут уже корпус поперечного типа. Рядом с ним находится площадка для обнуления настроек CMOS.

Две поперечные контактные площадки обеспечат работу четырёх выходов USB 3.2 Gen 1, а для классических 2.0 предусмотрели тоже два посадочных места, но общее число портов составит три штуки. Судя по всему, расчёт был под добавочный контроллер или СО типа AIO, управляемую через программную среду.

Конечно же, все шестнадцать линий от ЦП идут на верхний армированный (экранированный) слот видеокарты, остальные три сотрудничают с хабом. Верхнее расположение основного гнезда позволяет говорить о готовности к установке самых габаритных видеоускорителей.

Звуковой кодек обходится без экранирования, расположение у самого угла позволяет надеяться на отсутствие наводок от других узлов. Его сопровождает небольшая группа специальных конденсаторов, за чем-то бо́льшим следует обращаться к более статусным продуктам. Сетевой контроллер от Intel, пусть и не самый скоростной.

Главный высокий охладитель имеет выступ, который поможет избежать проблем совместимости с массивными СО. У второго радиатора их быть уже не должно. Из-за близости расположения видеокарты вопросы тоже могут быть, потому, приобретая габаритный кулер, следует всё проверить заблаговременно. Площадки вентиляторов, все пять штук, находятся ближе к краям платы.

Ближе всего по идее исполнения VRM оказался схожим с таковым у модели ROG Strix B560-A Gaming WiFi: есть то же число каналов у напряжения ЦП, вспомогательные IO и IO 2 реализованы аналогичным образом. Под нож пущены SA Voltage и стабилизатор iGPU. Первая связка усложнит жизнь при разгоне памяти, а вторая уменьшит прочность системы с разогнанной интегрированной ВК, потому всем, кому интересны эти аспекты, лучше здесь не переусердствовать, или же выбрать другую плату в качестве основы. ШИМ-контроллер ASP1900B работает по схеме «4+1 фаза» вместе с девятью сборками AOZ5316NQI (Alpha and Omega Semiconductor). Обвязка SA Voltage (под началом Richtek RT3651EF + RT9624F) и IO 2 Voltage (uP1540P) — шесть транзисторов от ON Semiconductor с маркировкой 4C10B, по одному в верхнем и по два в нижнем плече. IO Voltage формируется компактным Texas Instruments TPS51396A (DC/DC Converter).

С передачей тепла на радиаторы при содействии термопрокладок вопросов сильно меньше, чем с это частенько бывает с платами от ASUS. Идеальной обстановку тут не назвать, но в целом всё очень даже неплохо. С новыми прокладками не было проблем, а что бы было после их неизбежного подтекания — вопрос из цикла риторических. Словом, сборщик-перфекционист без награды не останется, перепроверив положение вещей в ходе подготовки компонентов.

Стойки с портами USB удалены одна от другой на приличное расстояние, есть три разноплановых цифровых видеовыхода. Звуковая инфраструктура выглядит спартанской, однако для заинтересованных предусмотрена реализация многоканальных конфигураций с привлечением корпусных аудиовыходов, а ещё на самой плате есть площадка S/PDIF. В общем и целом, оглядываясь на сегментацию изделия, замечаний по набору выходов у меня нет. Также напомню про возможность монтажа двух антенн от возможного контроллера беспроводных сетей к отверстиям на заглушке.

Возможности UEFI

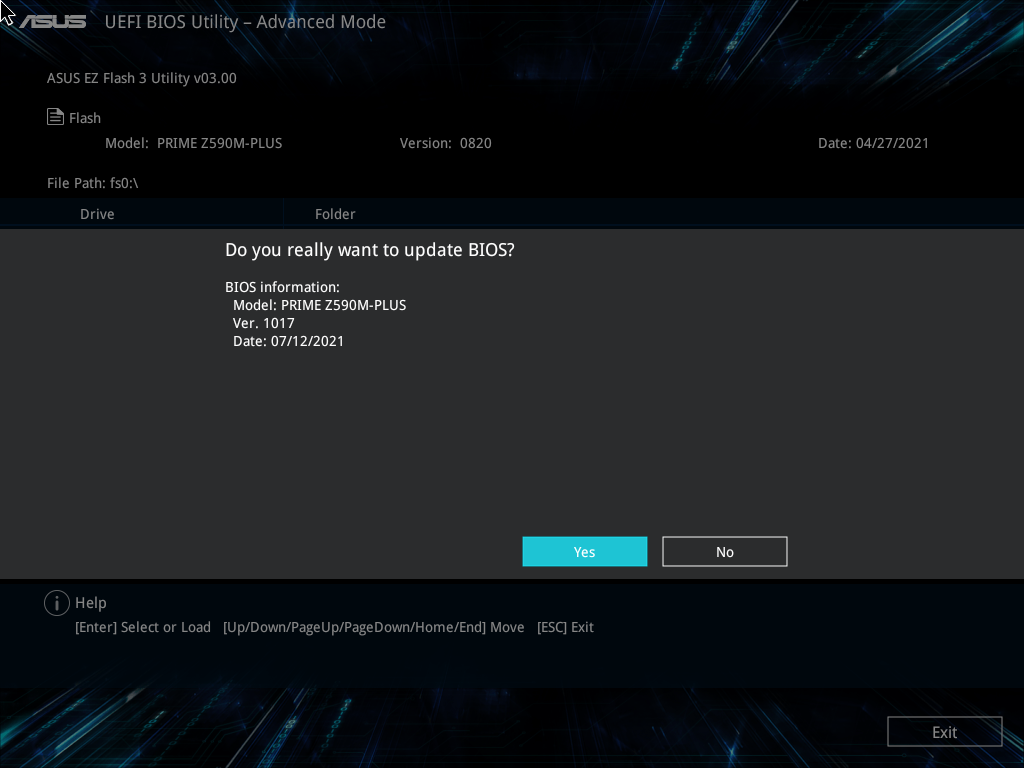

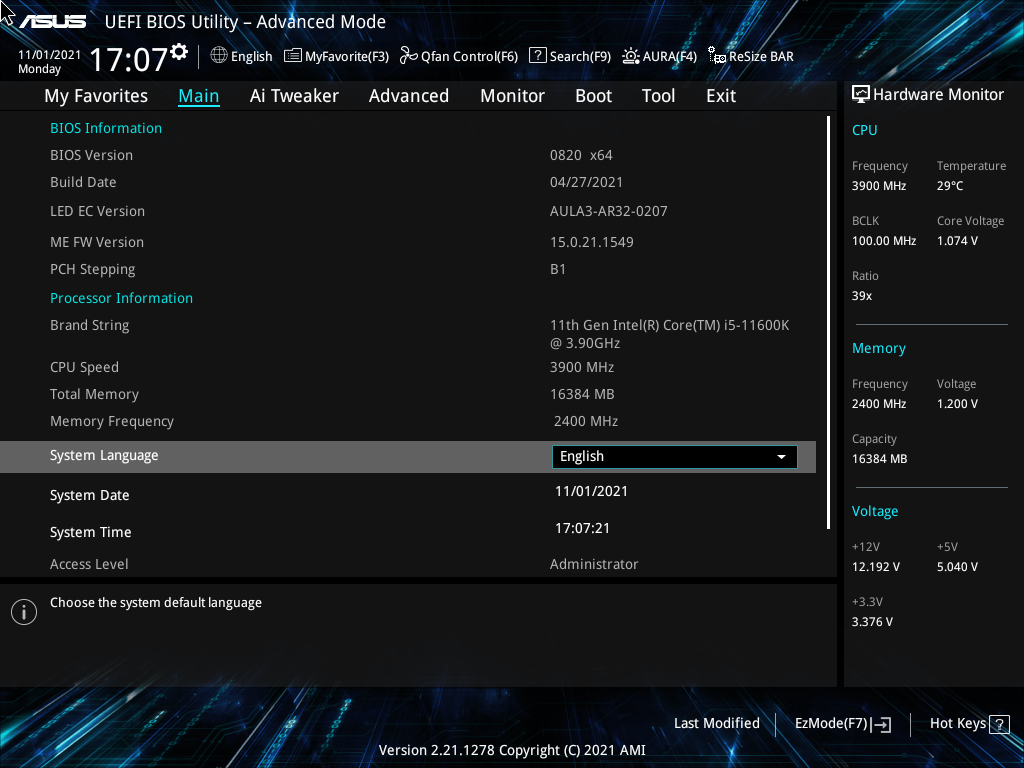

Используя встроенный механизм Ez Flash, интегрировалась самая актуальная сборка UEFI. ME обновляется из Windows 10 при содействии фирменной утилиты.

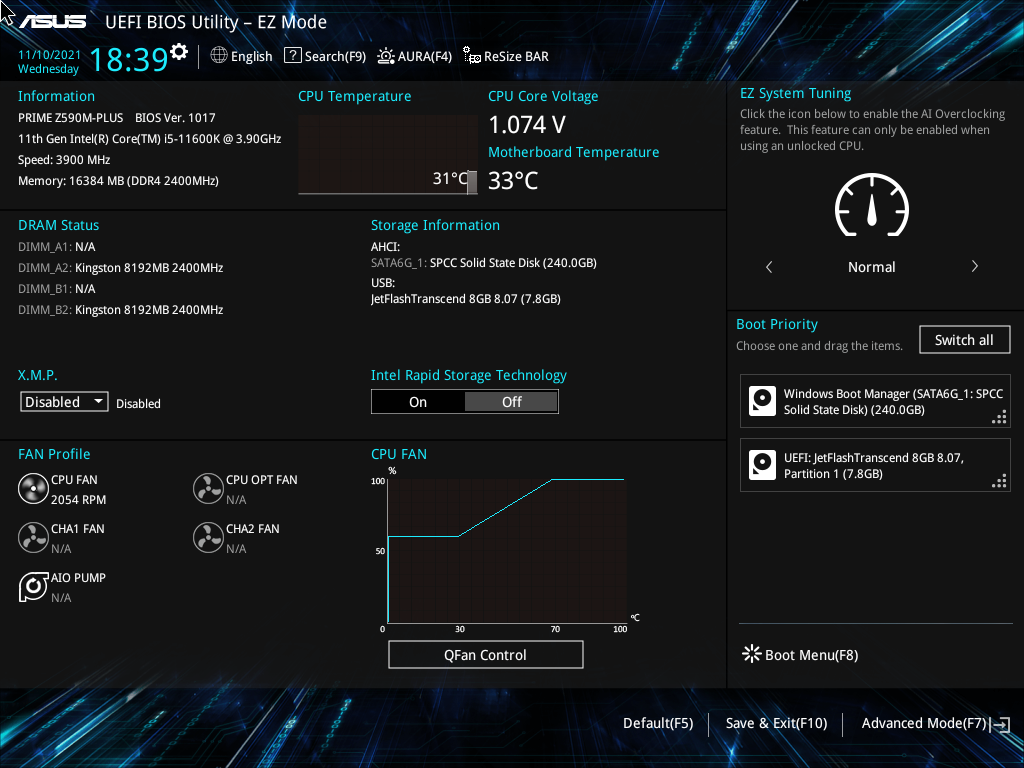

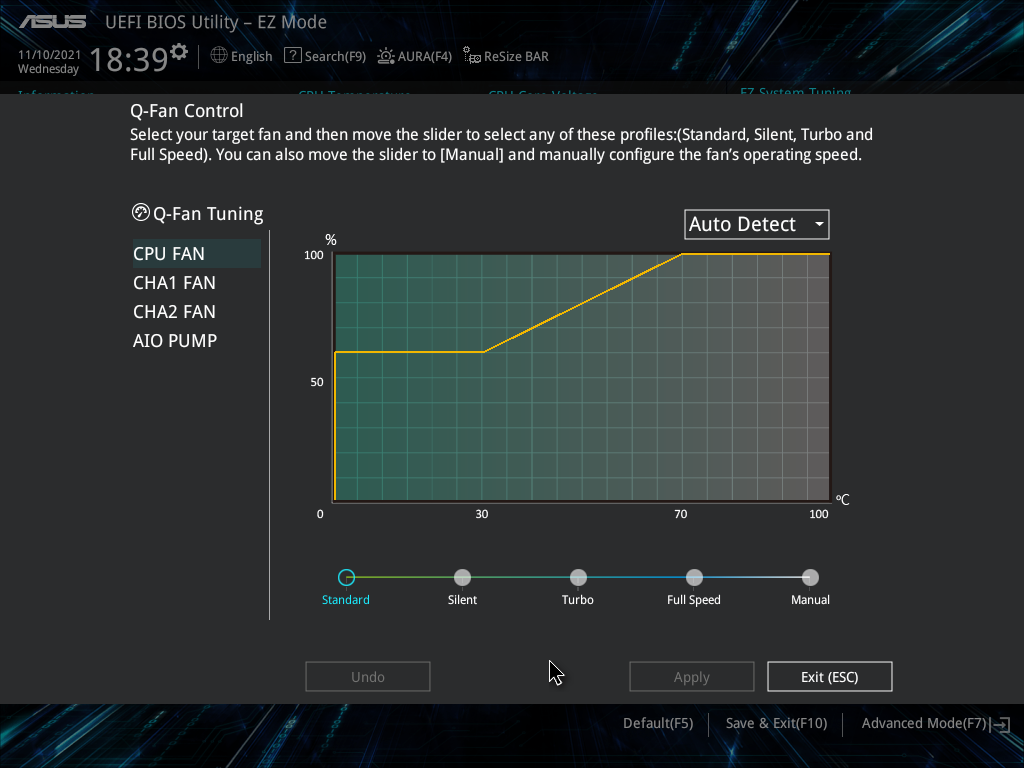

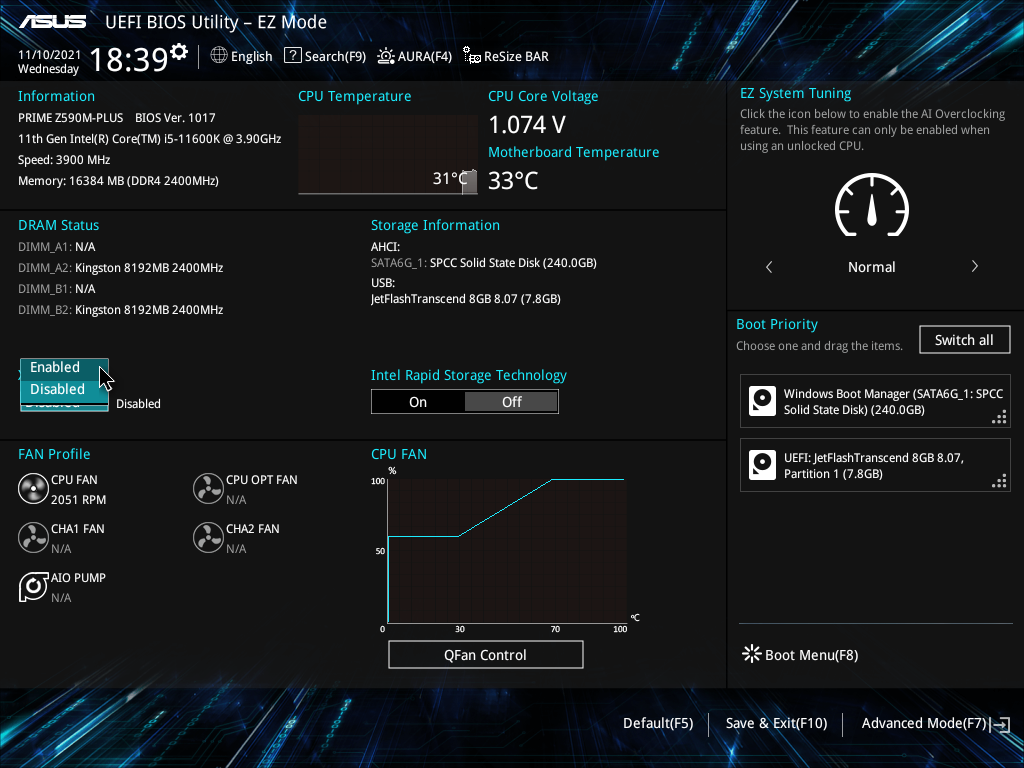

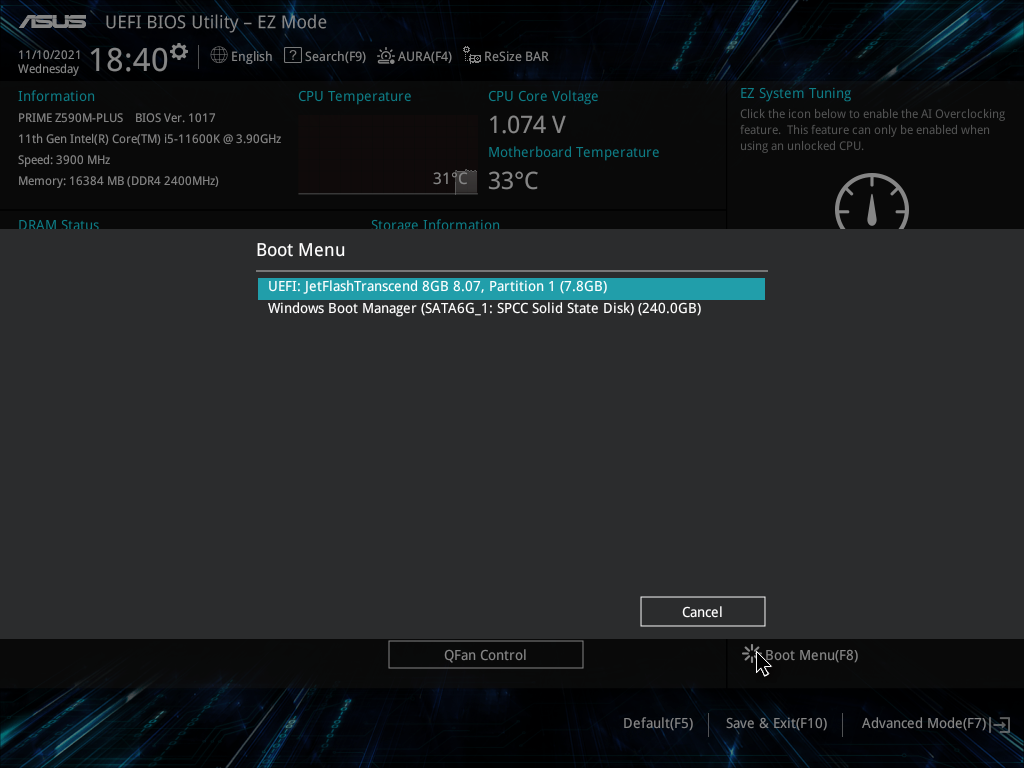

Базовая наладка происходит из простого режима Ez Mode, где доступны рядовые операции вроде установки времени, активации XMP и выбора загрузочного устройства. Уже здесь можно увидеть наличие независимых алгоритмов управления вентиляторами в числе четырёх штук.

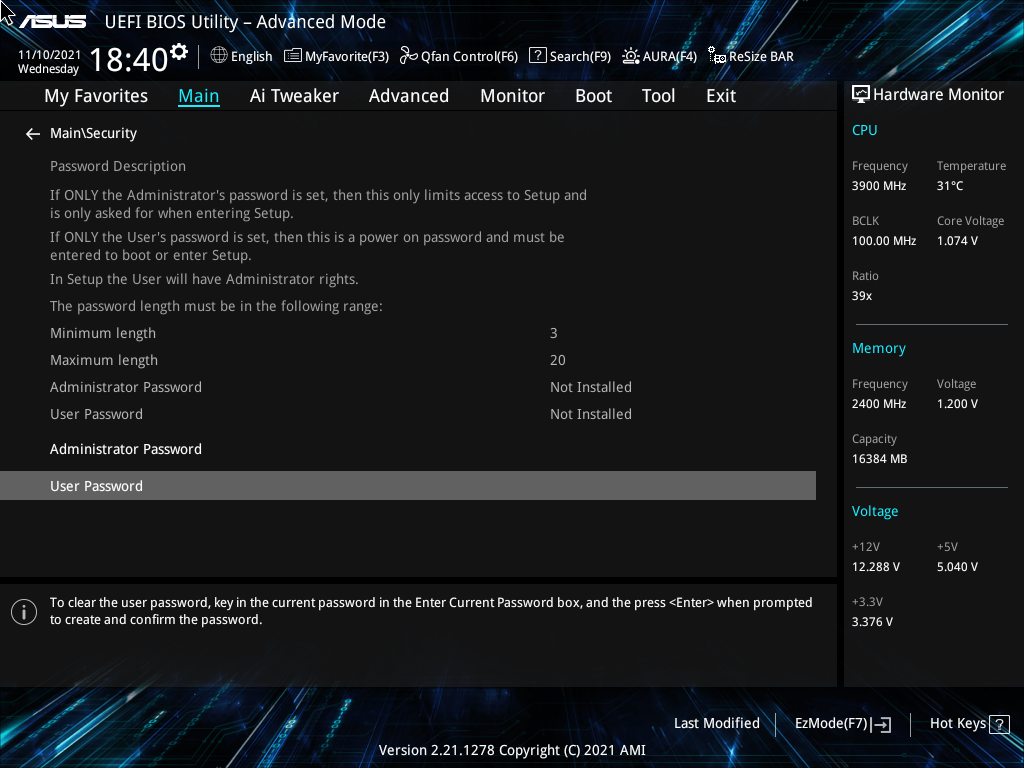

Структура расширенного Advanced Mode идентична для всех плат производителя. Заглавным разделом будет My Favorites: список пунктов можно модифицировать, что заметно упростит работу в ходе продолжительных экспериментов с разгоном.

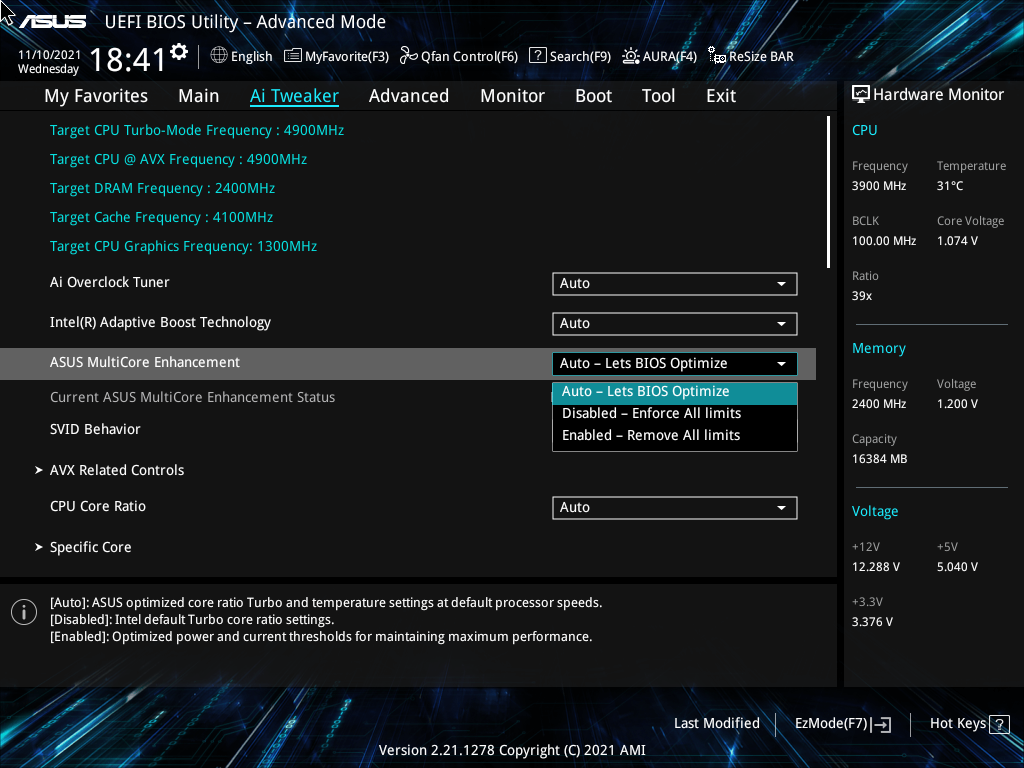

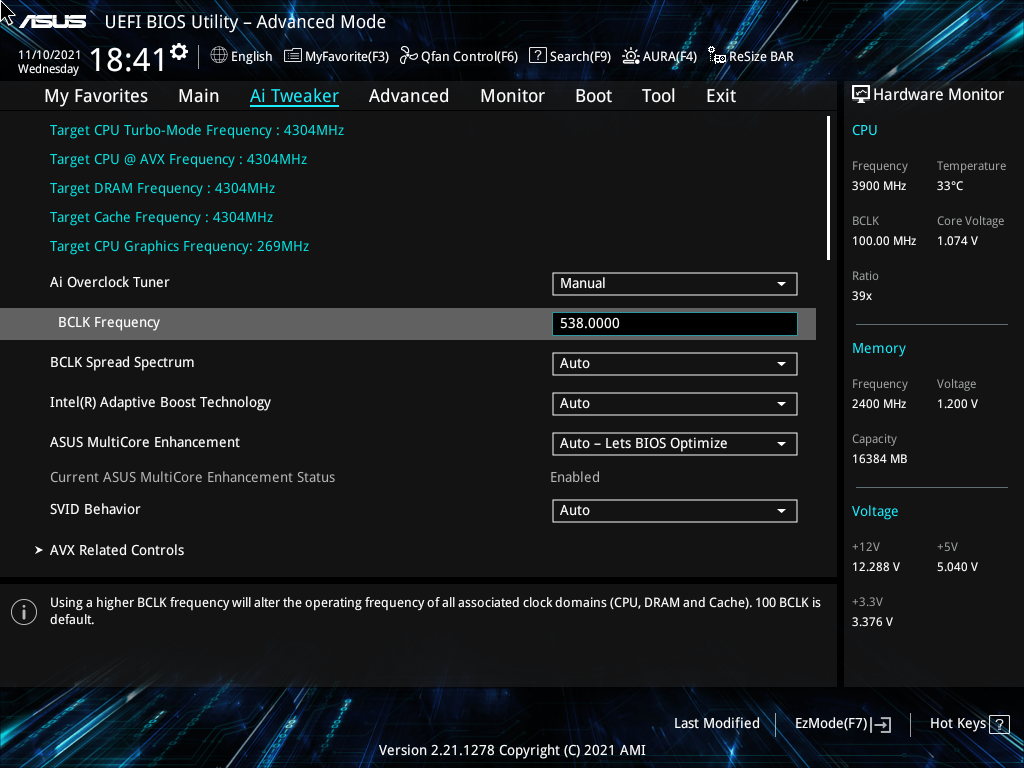

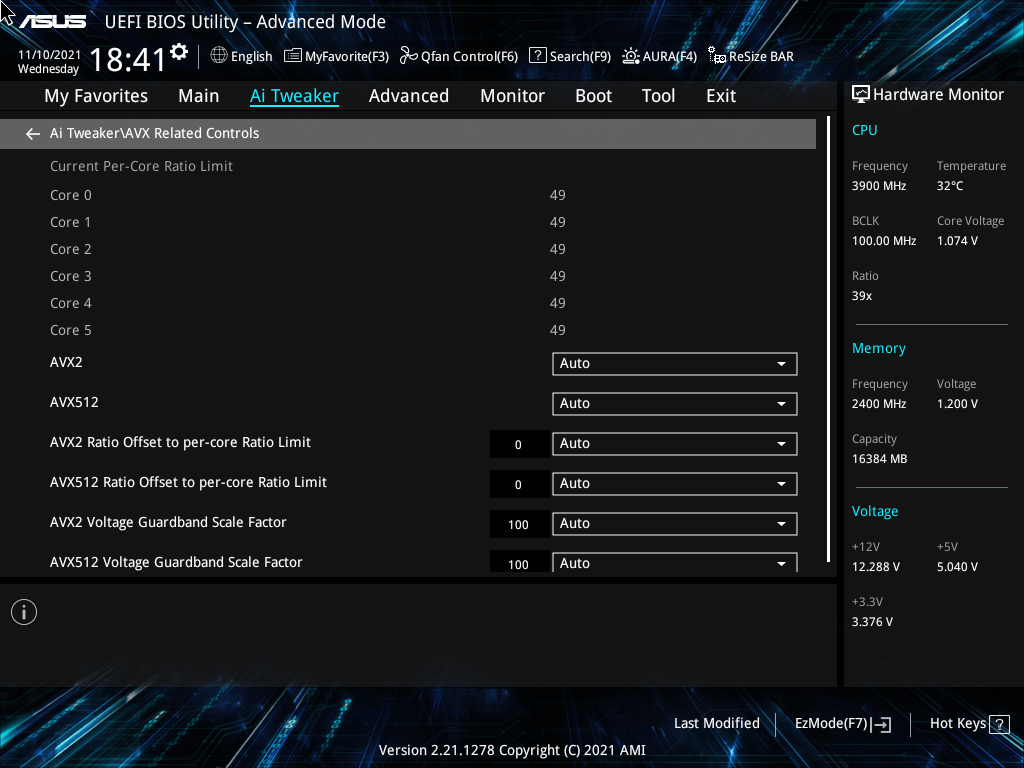

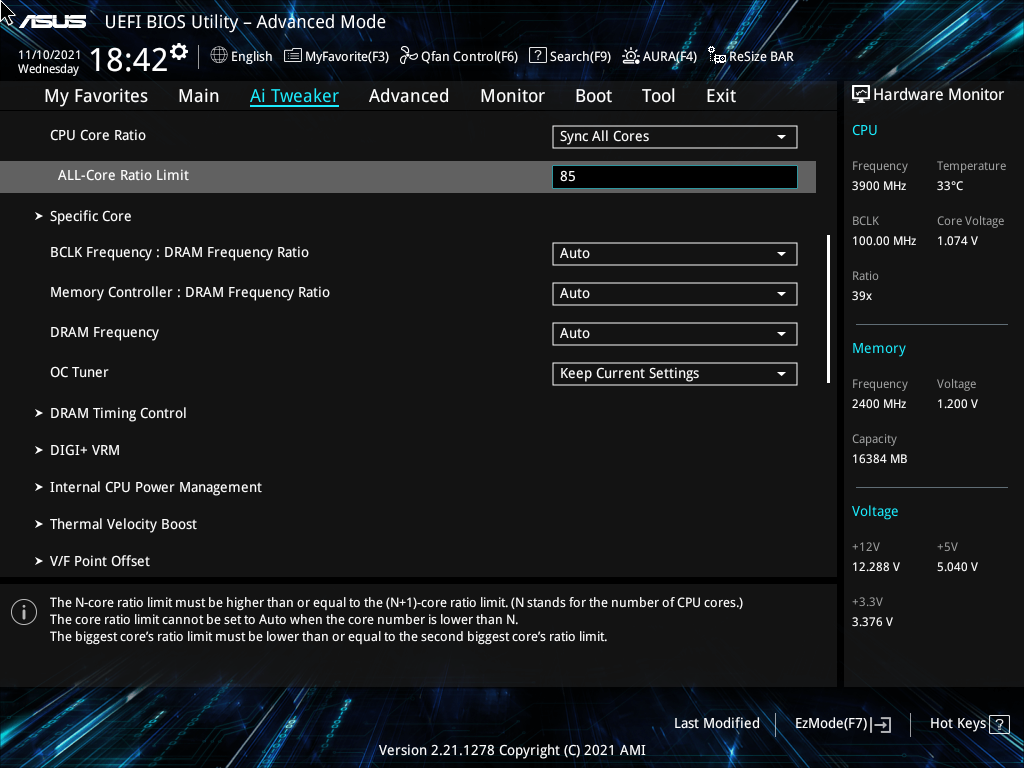

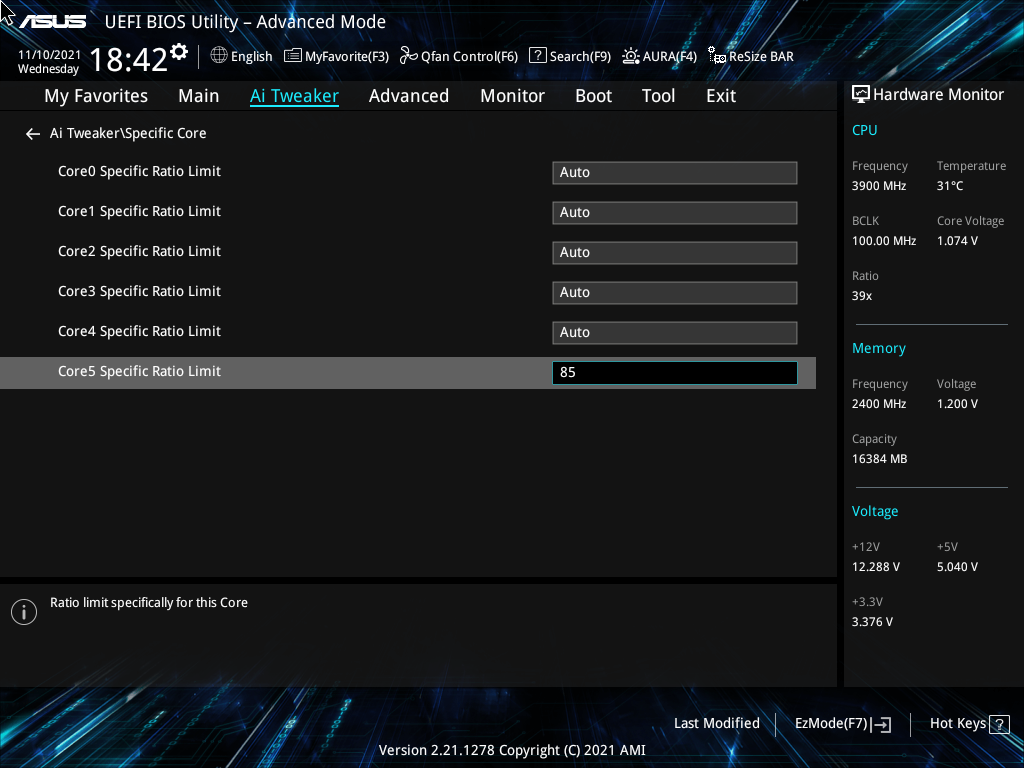

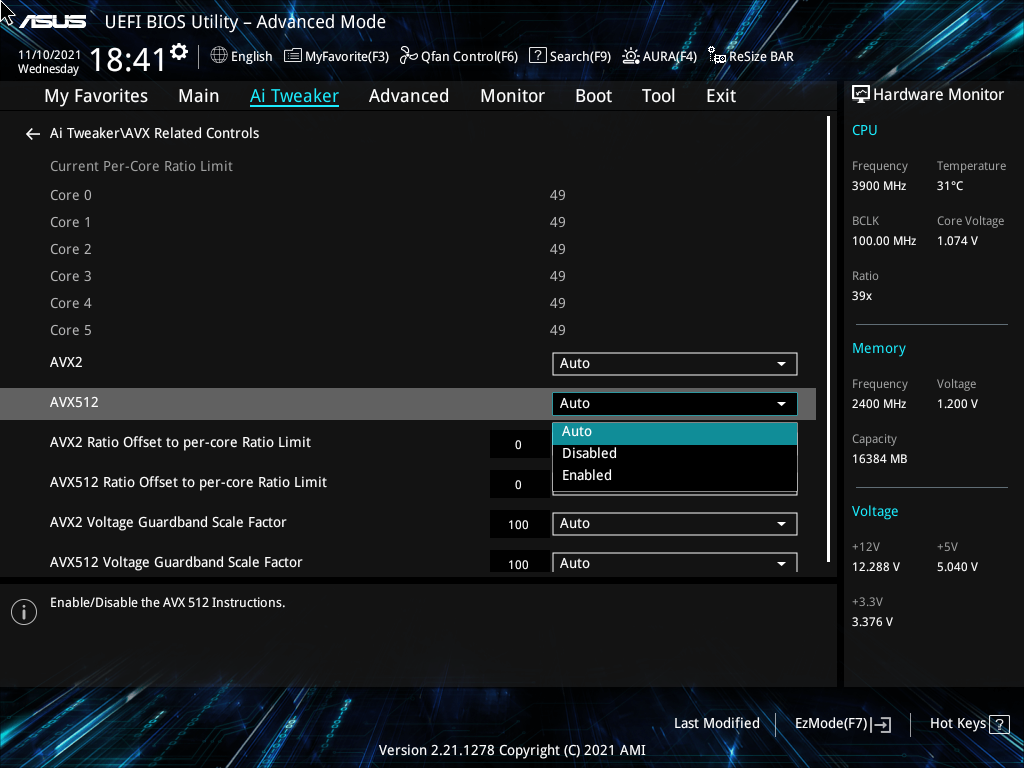

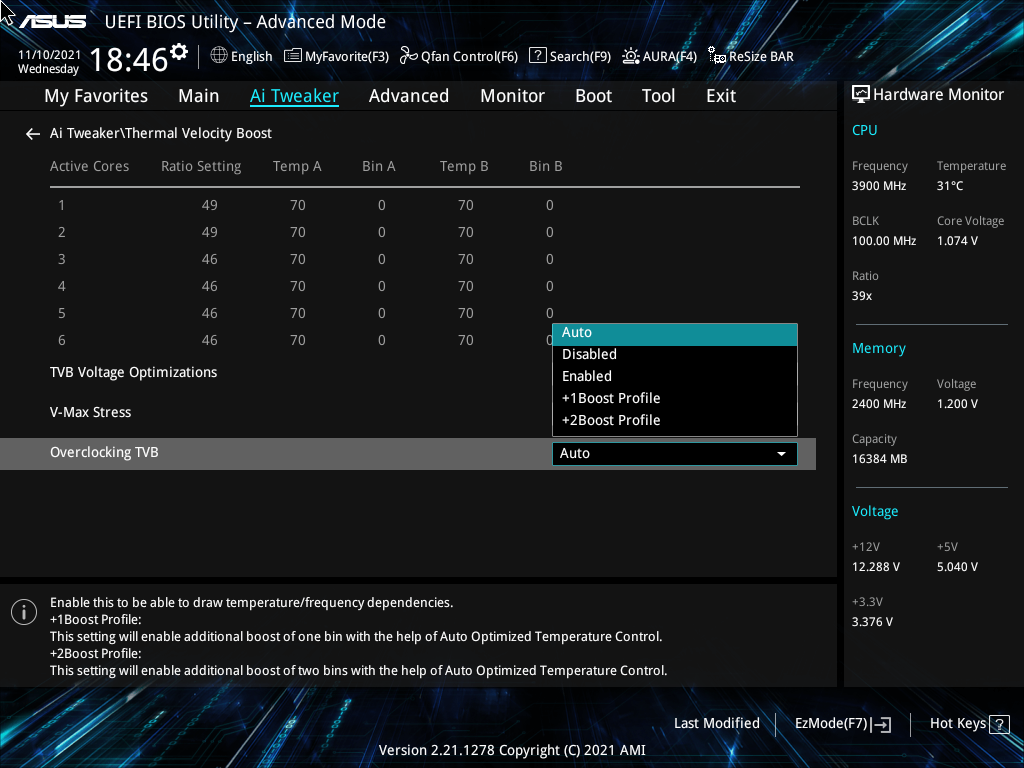

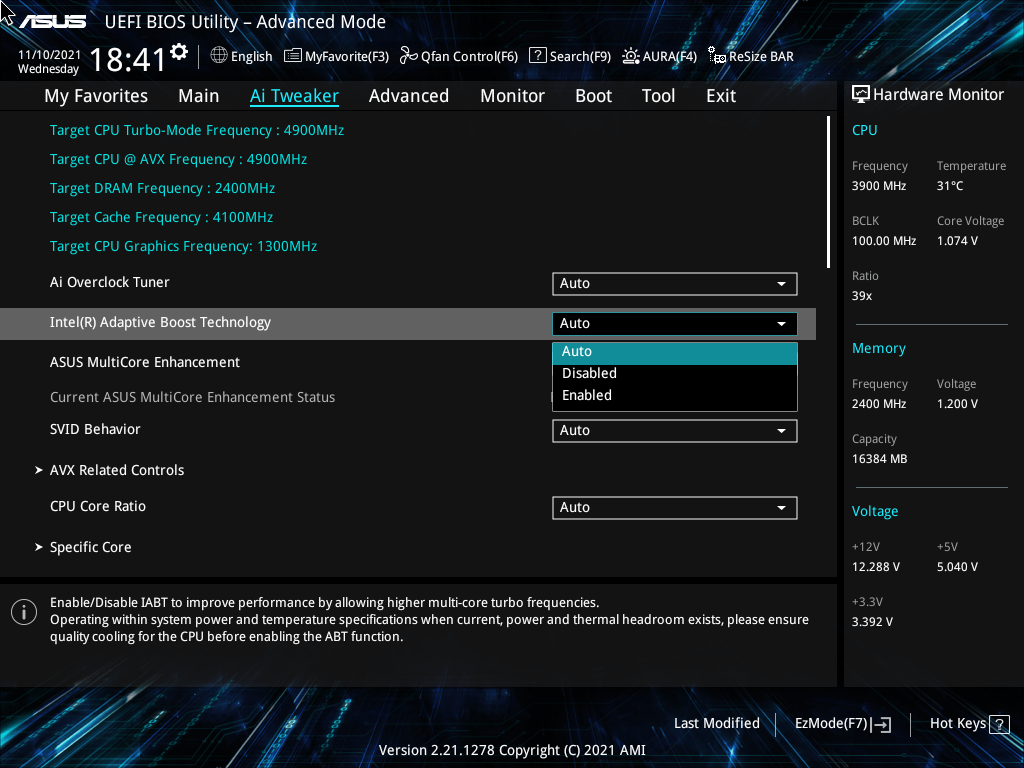

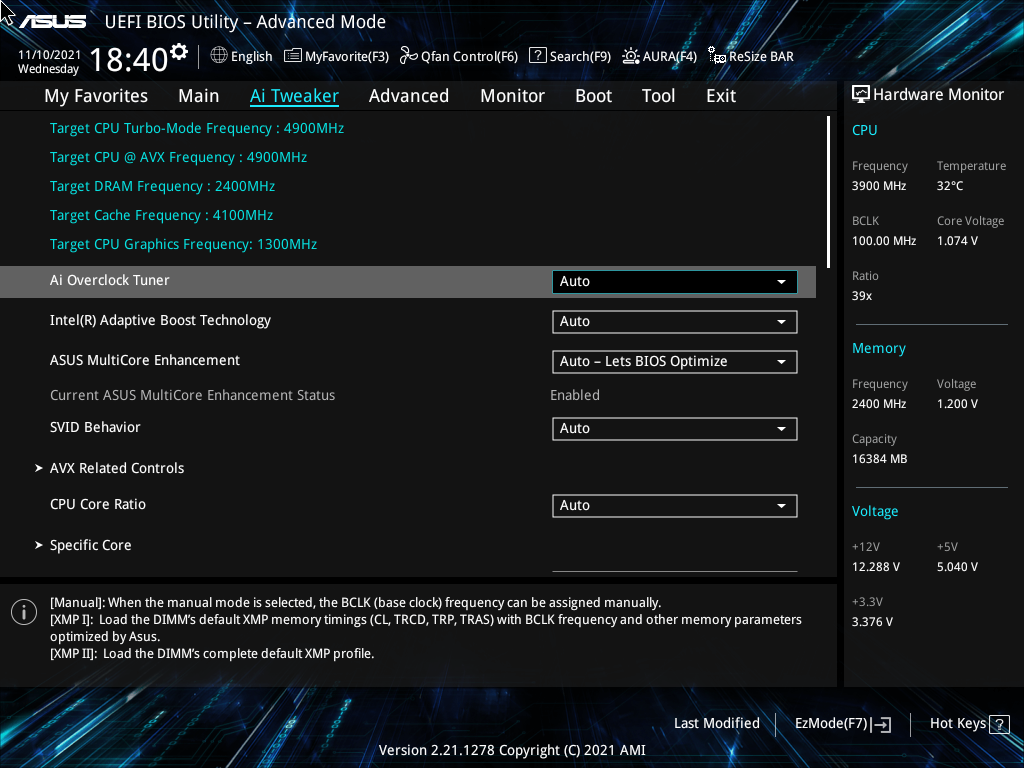

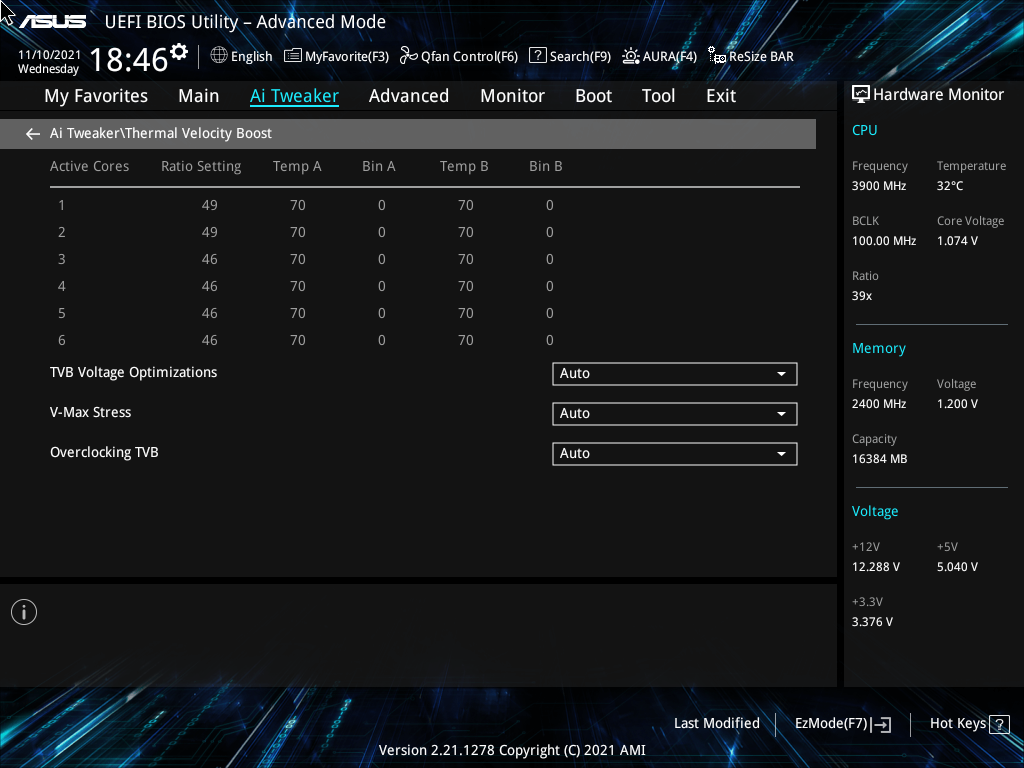

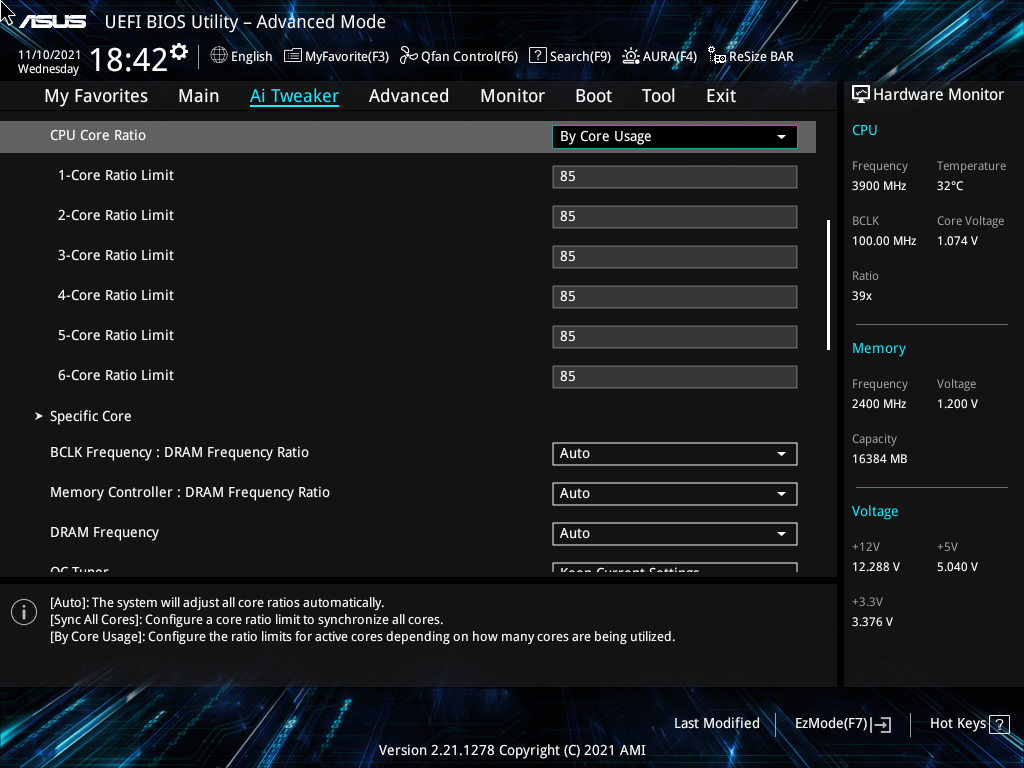

Раздел Ai Tweaker наполнен ровно так же, как у более статусной TUF Gaming Z590-Plus WiFi, то есть ни о каких упрощениях искусственного характера тут нет и речи. Вместе с тем, наблюдение за уровнями SA и IO 2 Voltage всё так же отсутствует.

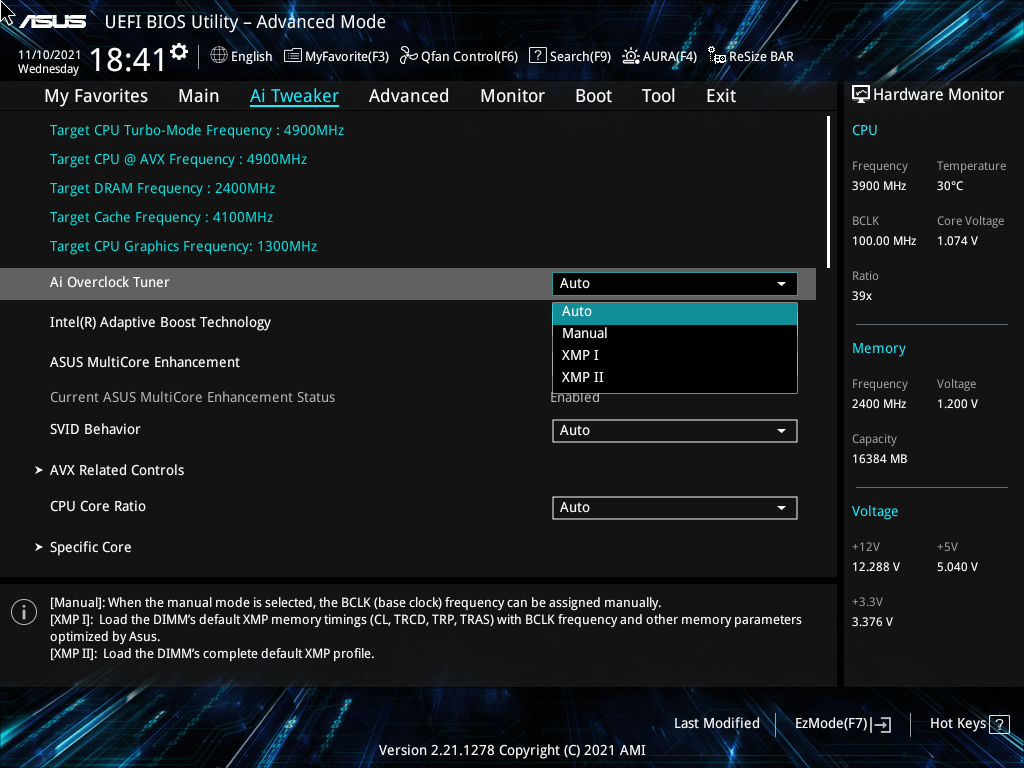

Два механизма активации XMP позволяют учитывать лишь основную схему задержек в первом случае, либо же считать все доступные переменные из заводского профиля у набора ОЗУ. Можно менять базовую частоту, есть два фирменных разгонных сценария для ЦП. Лимиты с начальными настройками форсированы максимальные. Модификация частоты ядер возможна самыми разными способами, это может стать основным преимуществом устройства над более статусными платами на базе младших хабов, где такие механизмы отсутствуют.

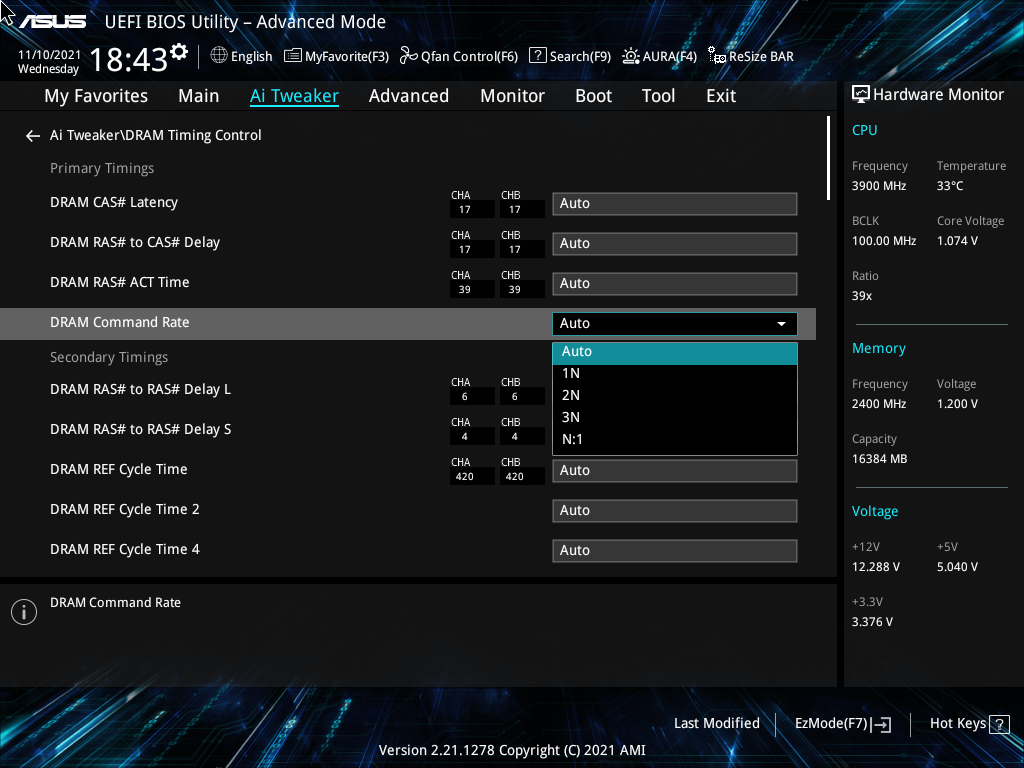

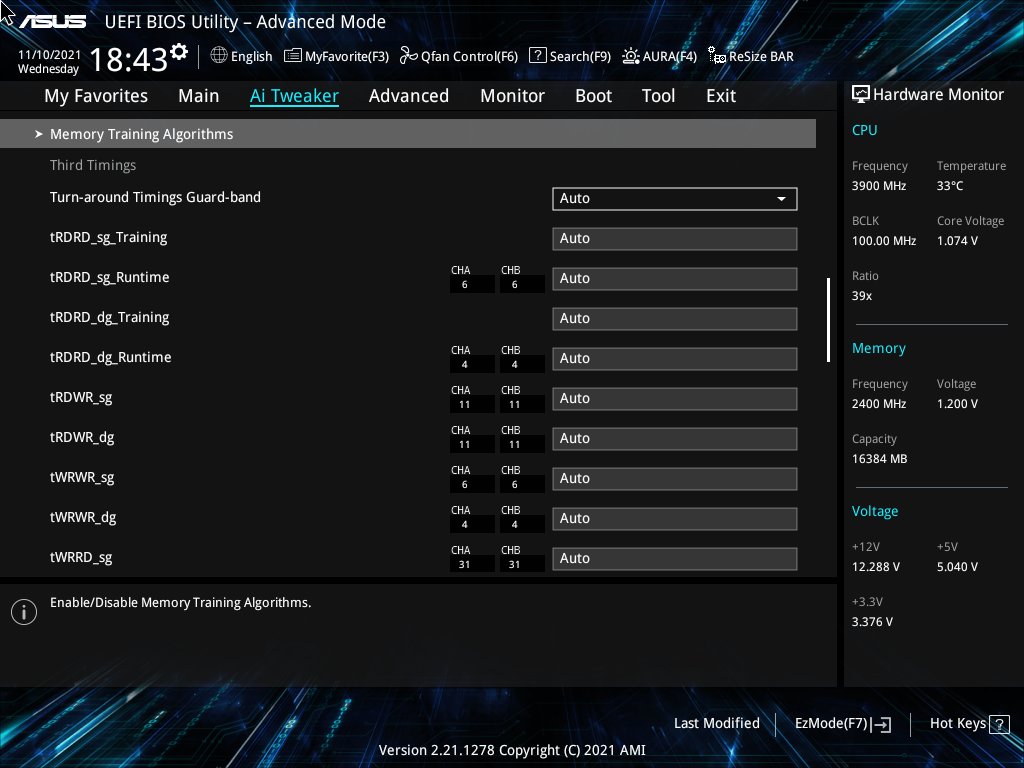

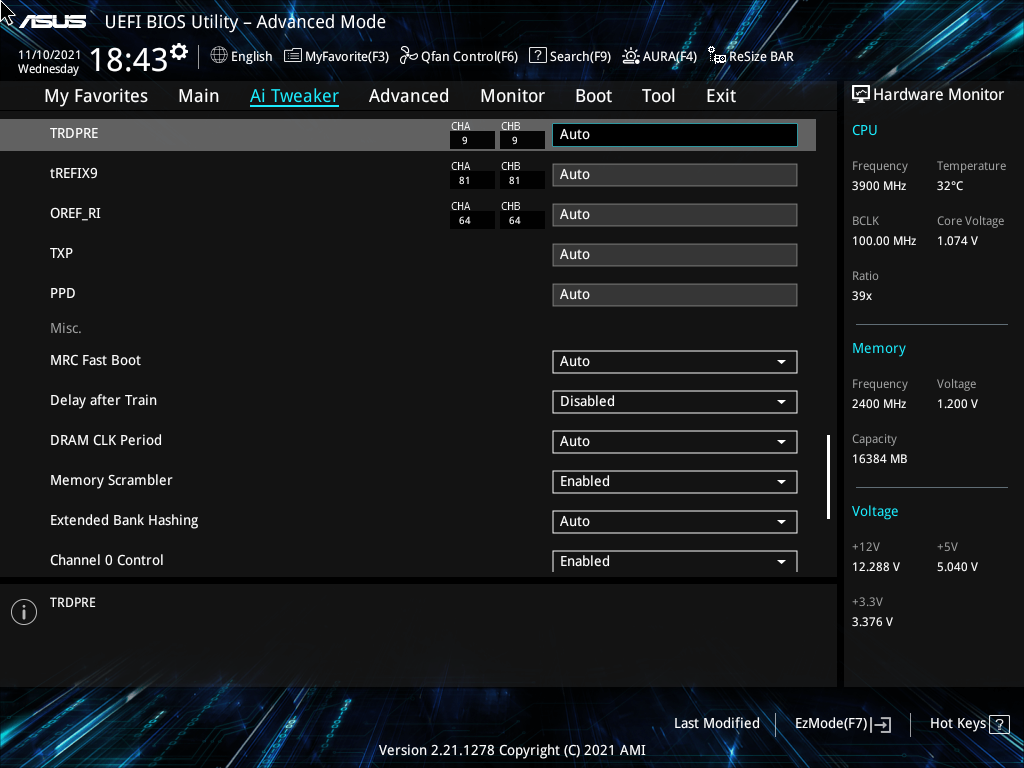

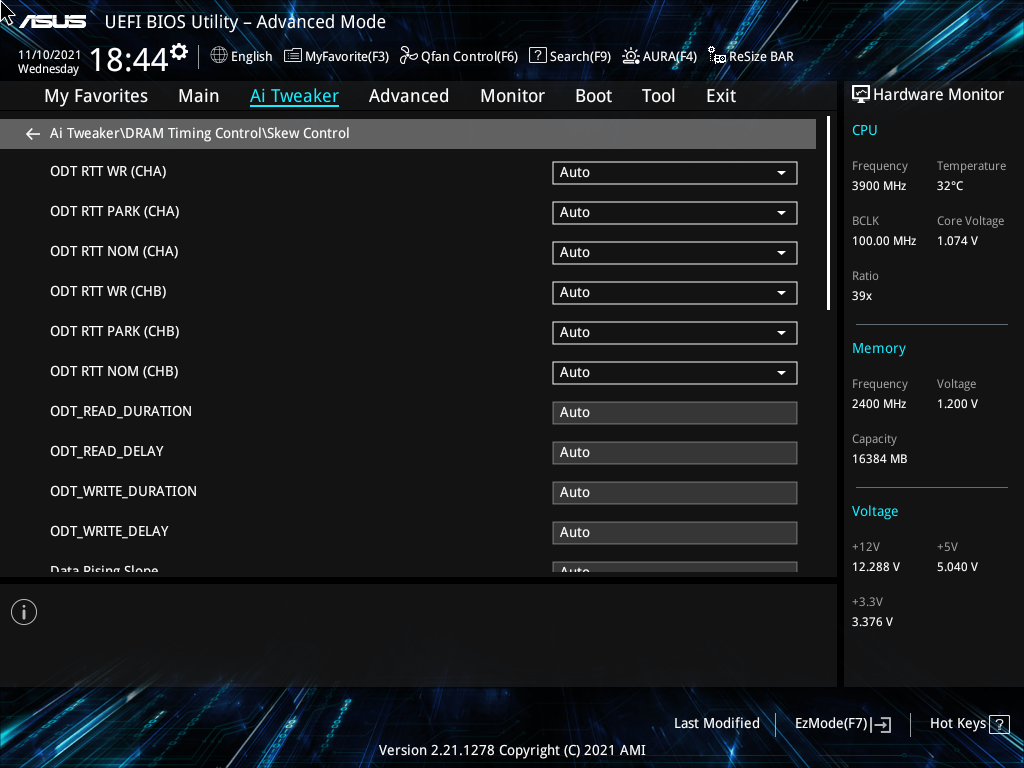

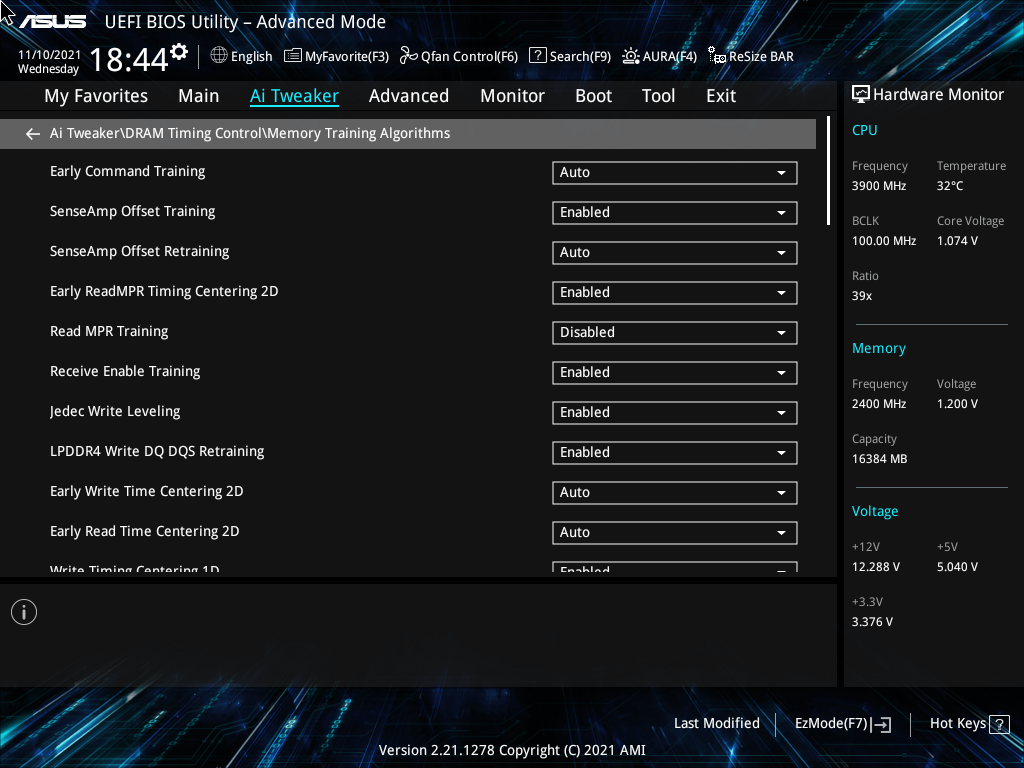

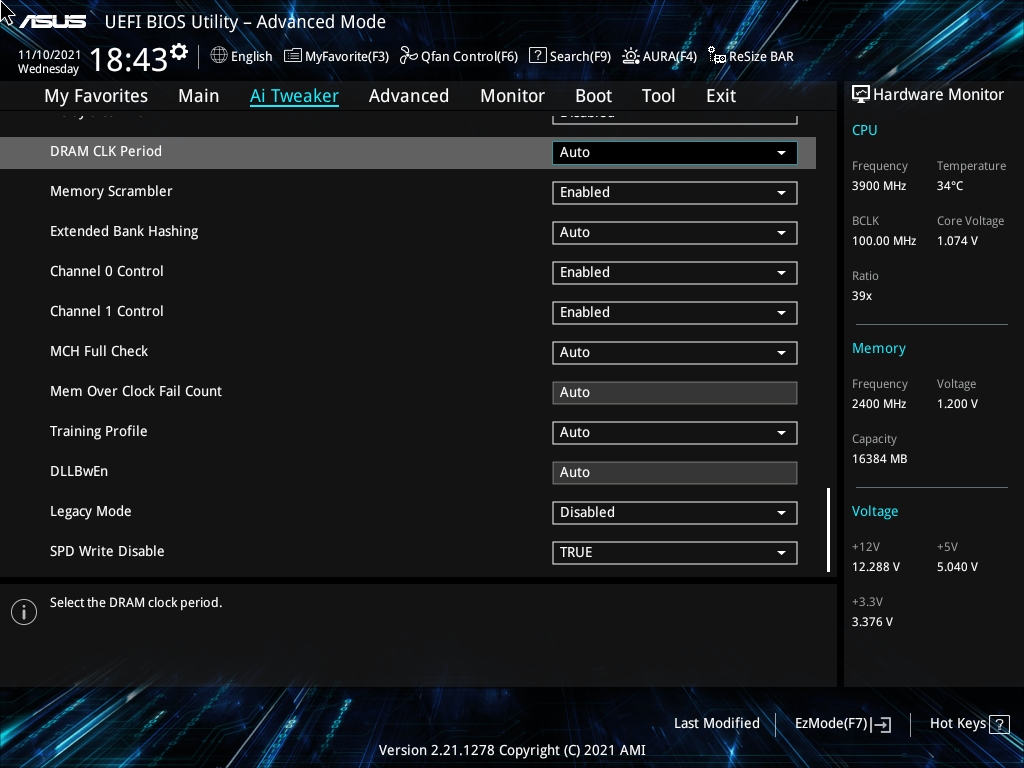

Настройка подсистемы памяти всеохватывающая.

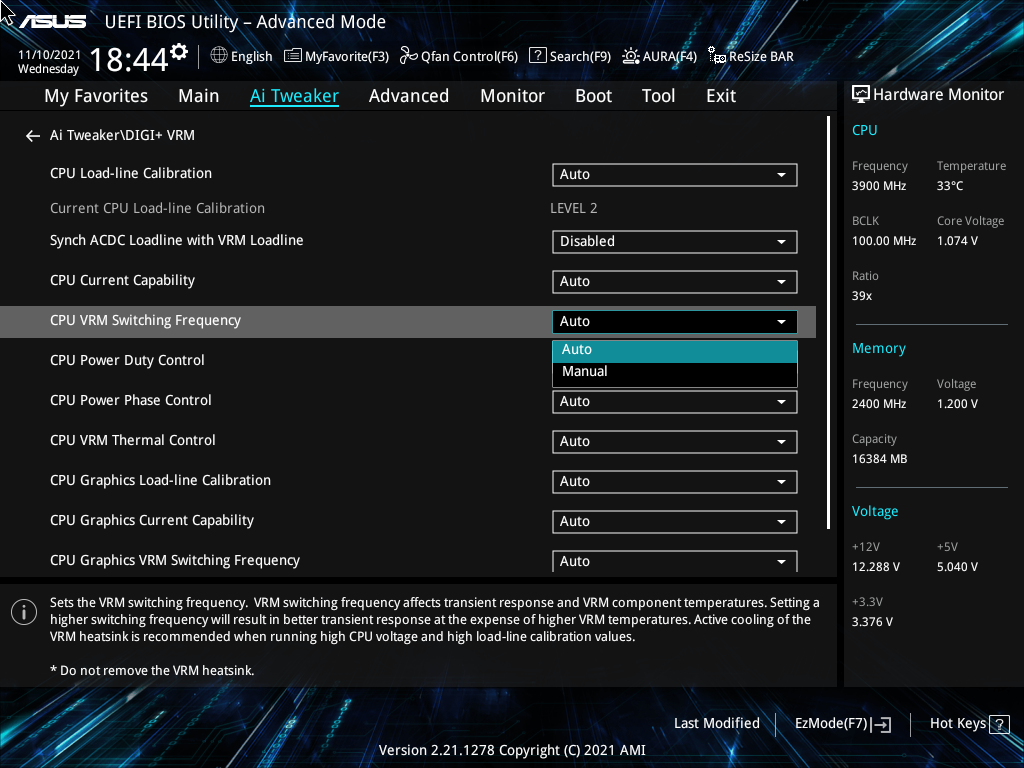

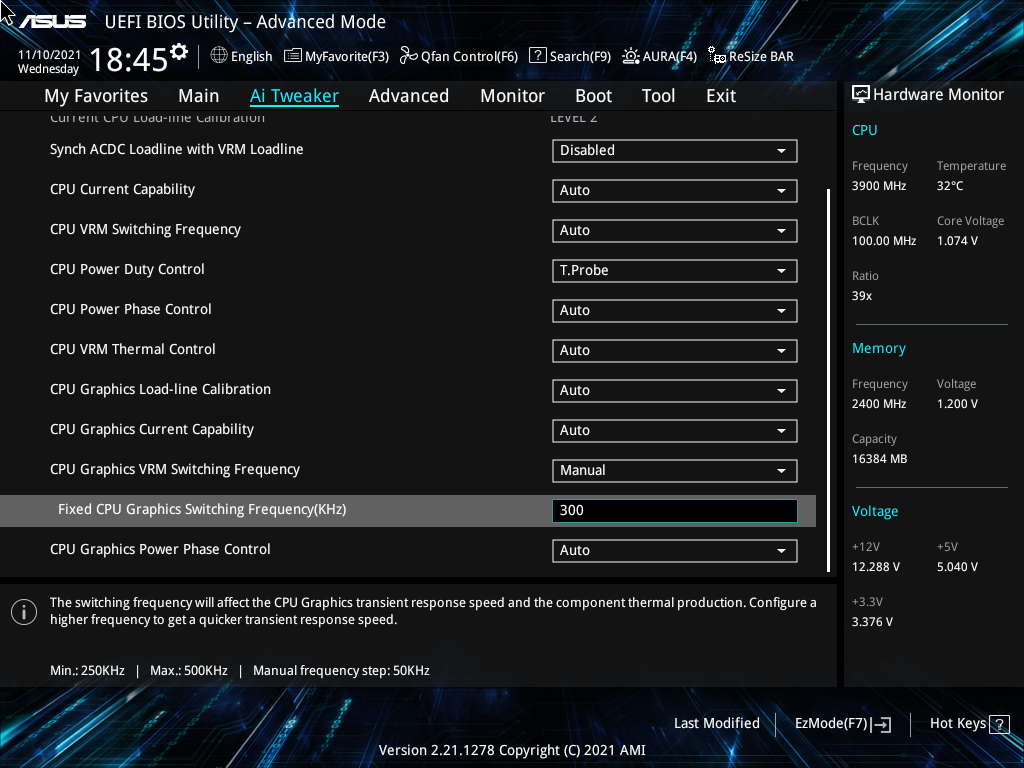

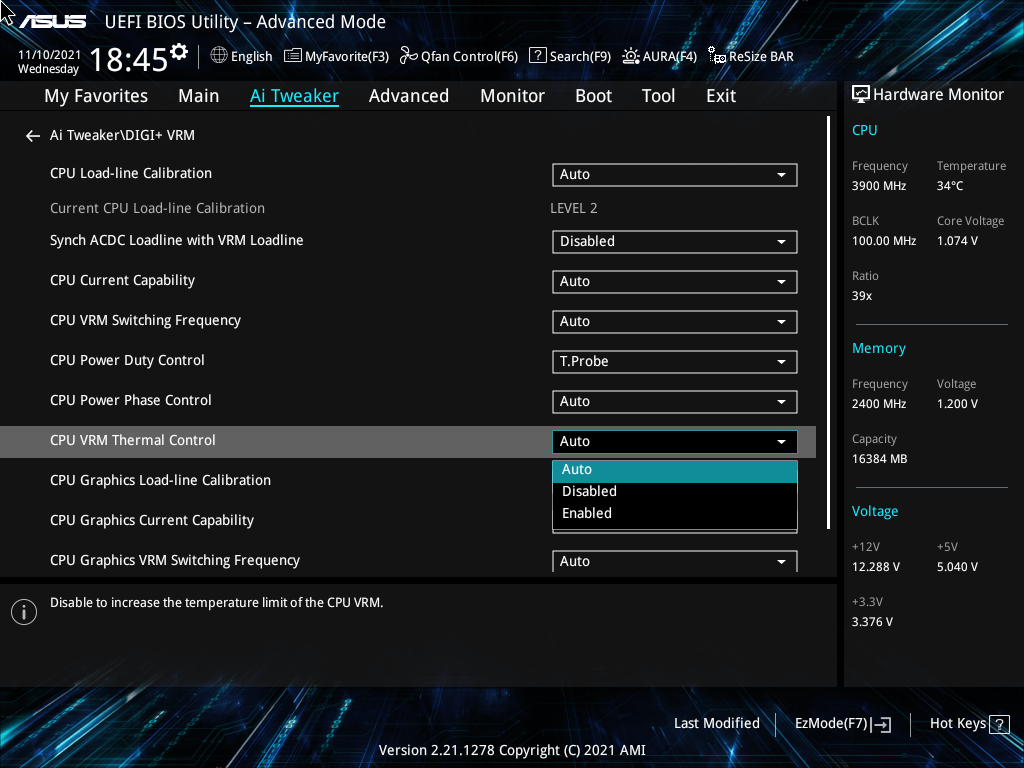

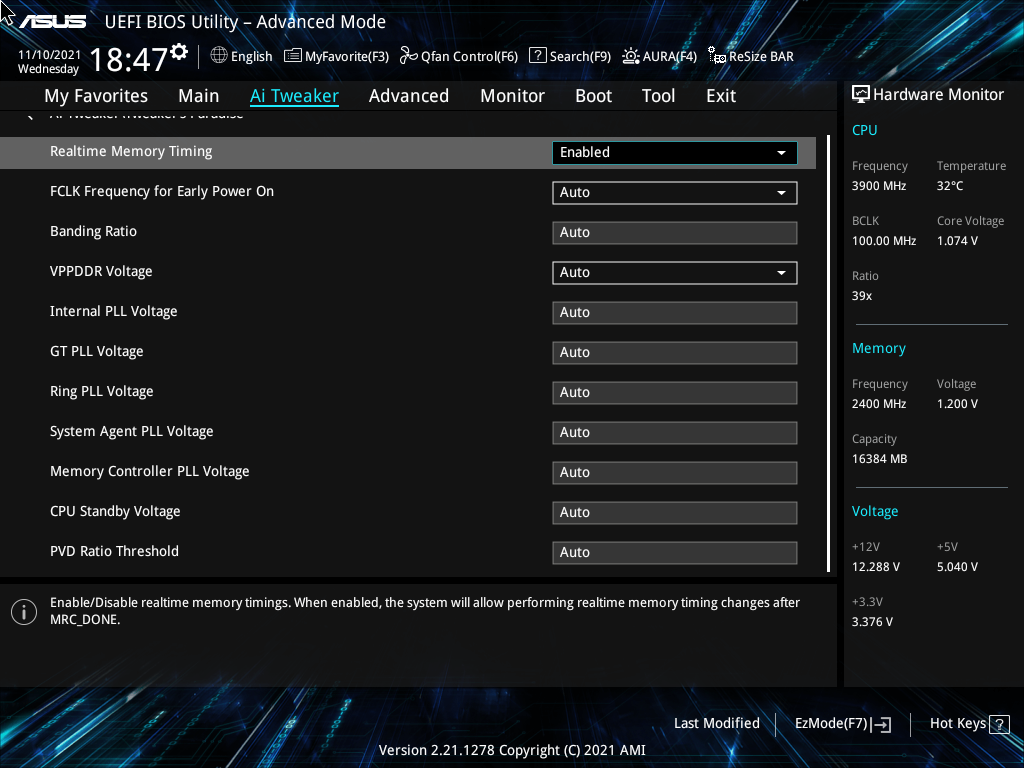

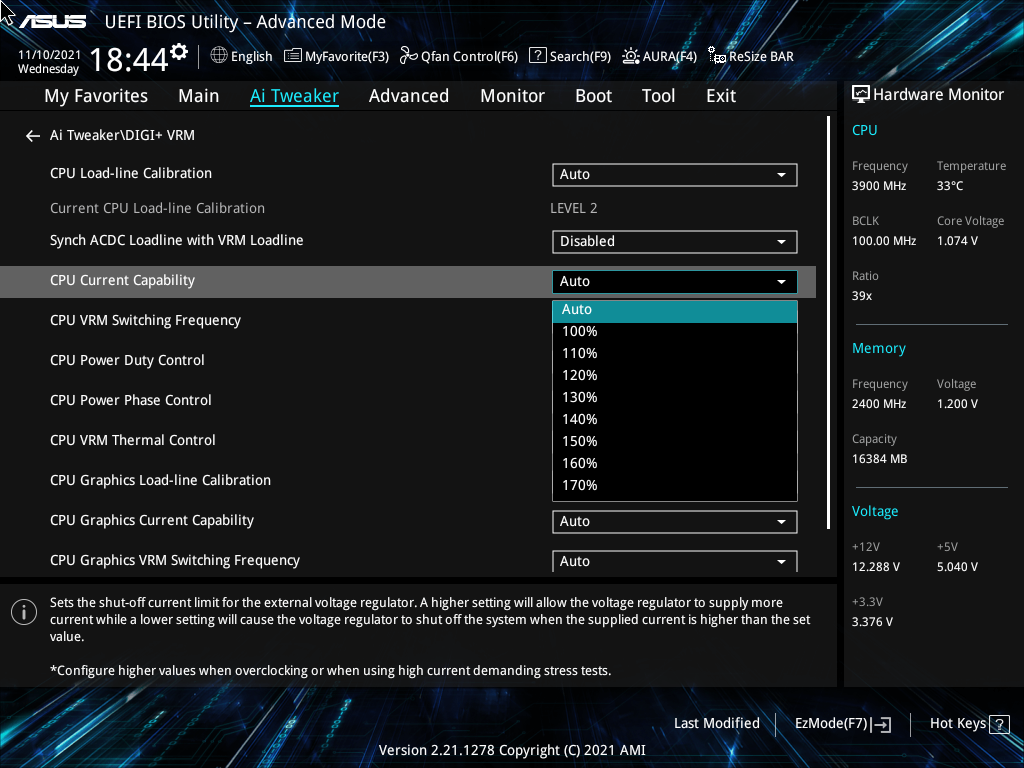

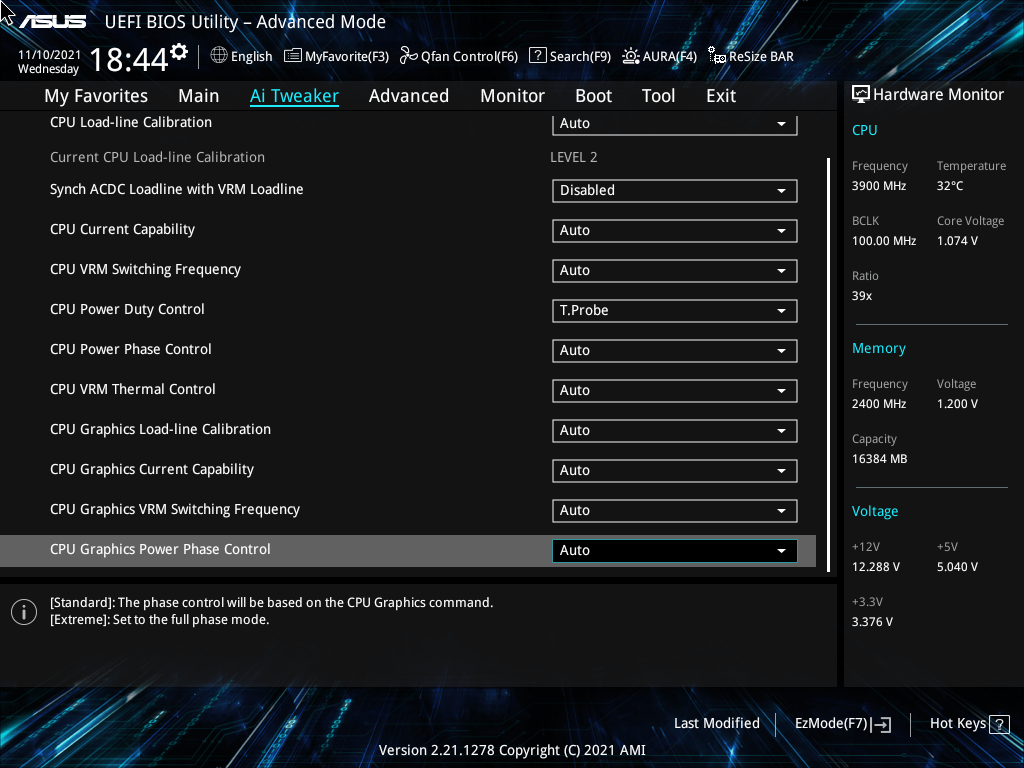

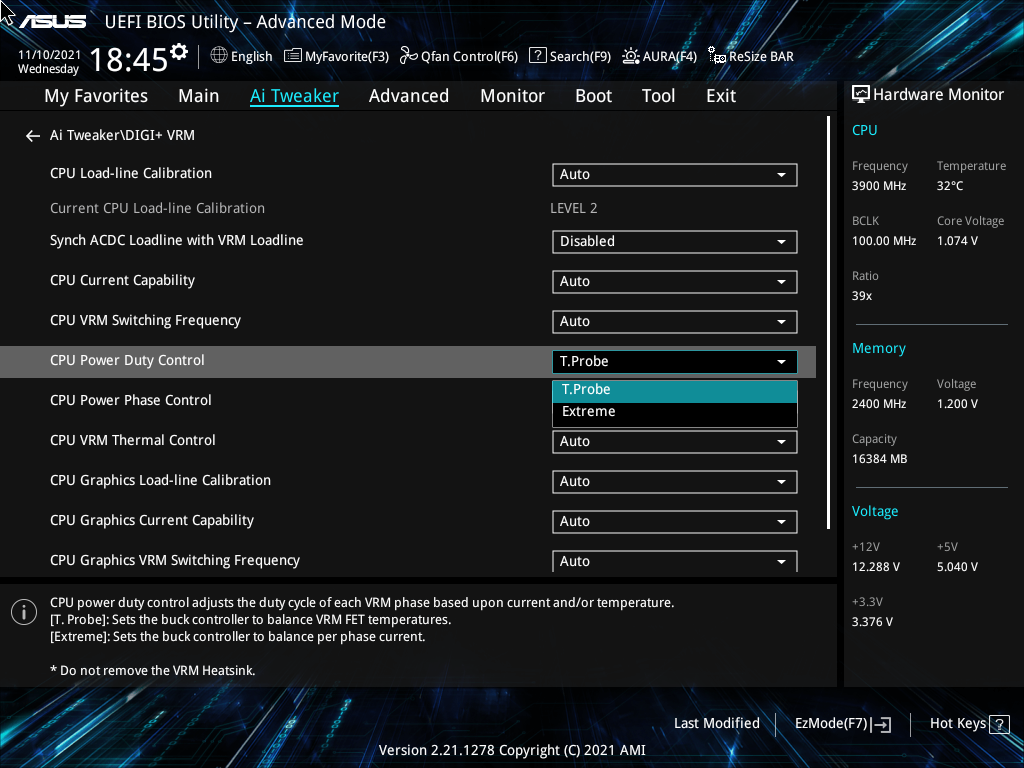

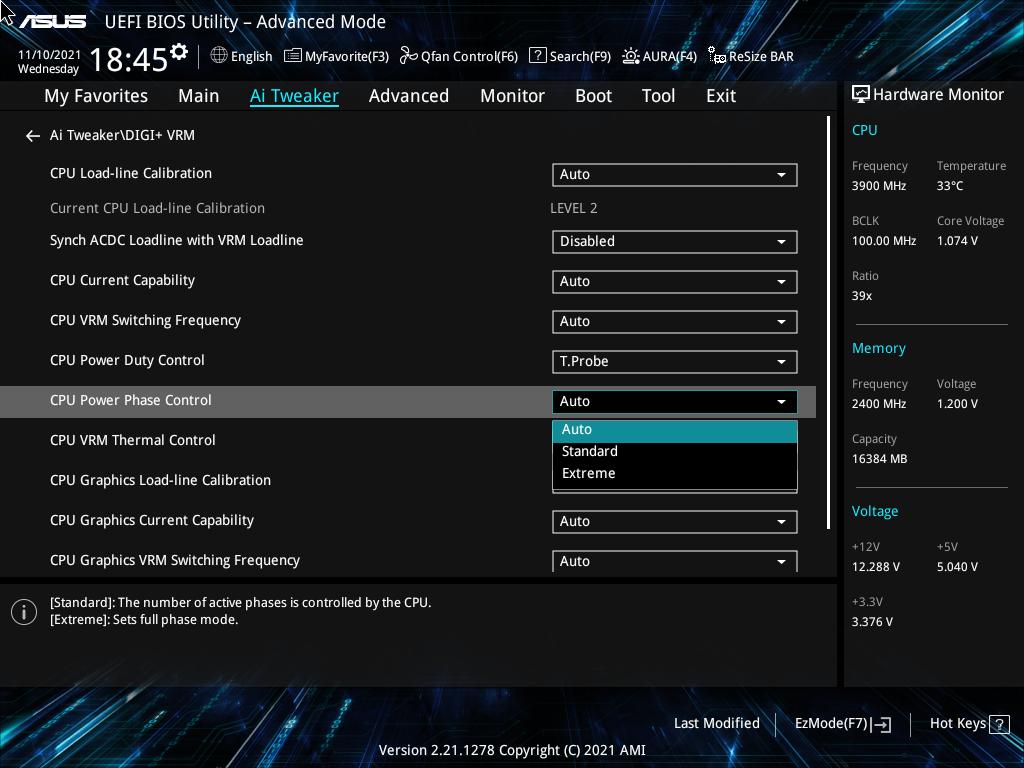

Слова про идентичность наполнения Ai Tweaker относятся и к подразделу VRM. Менять можно много чего, это должно помочь при разгонных испытаниях.

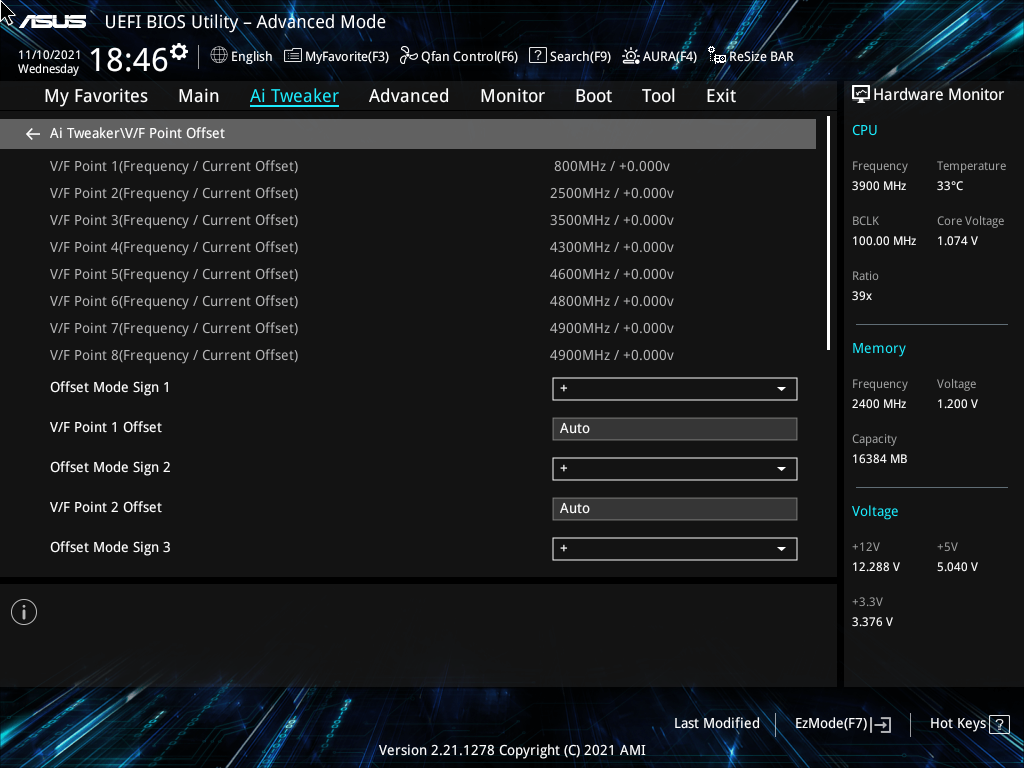

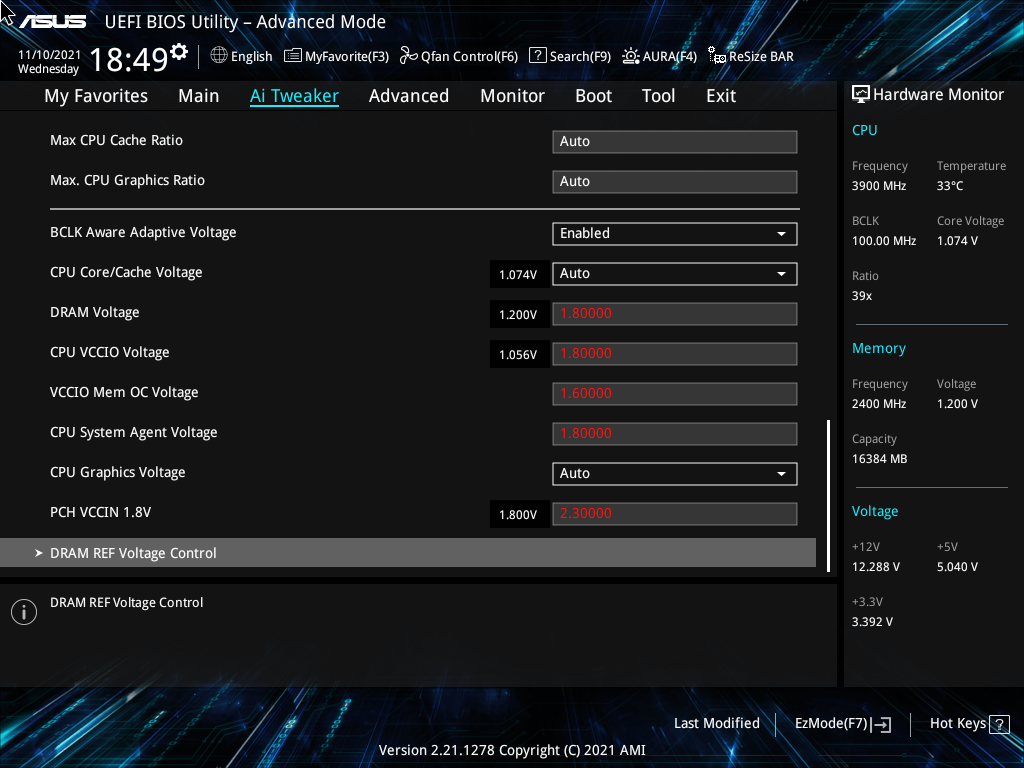

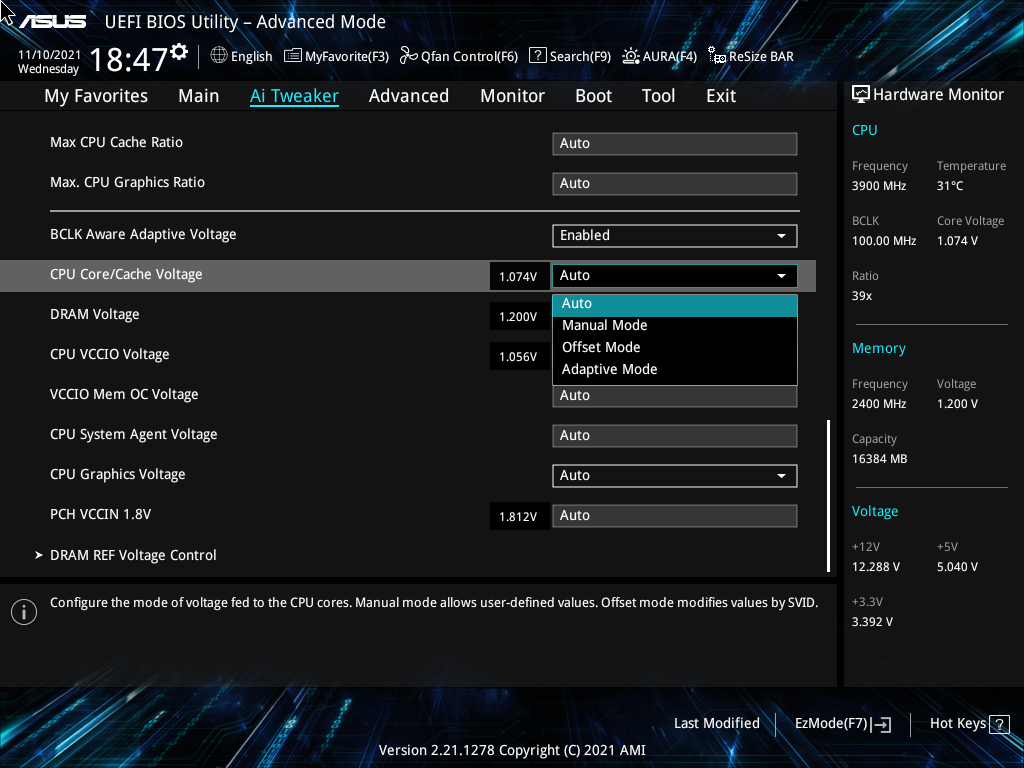

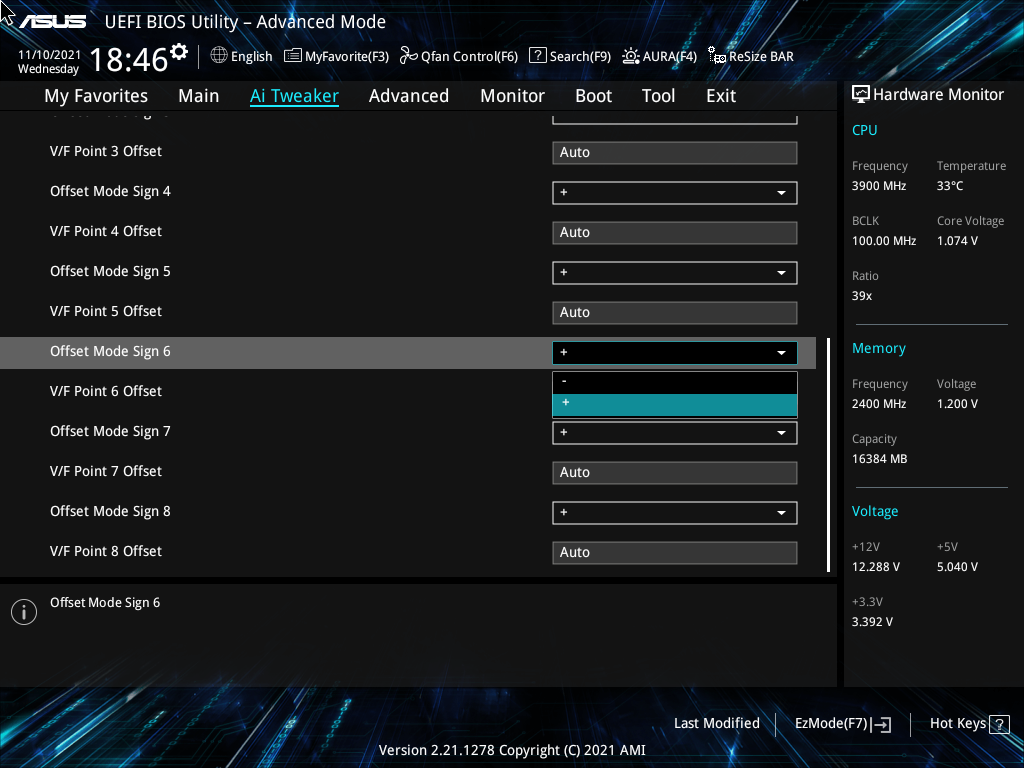

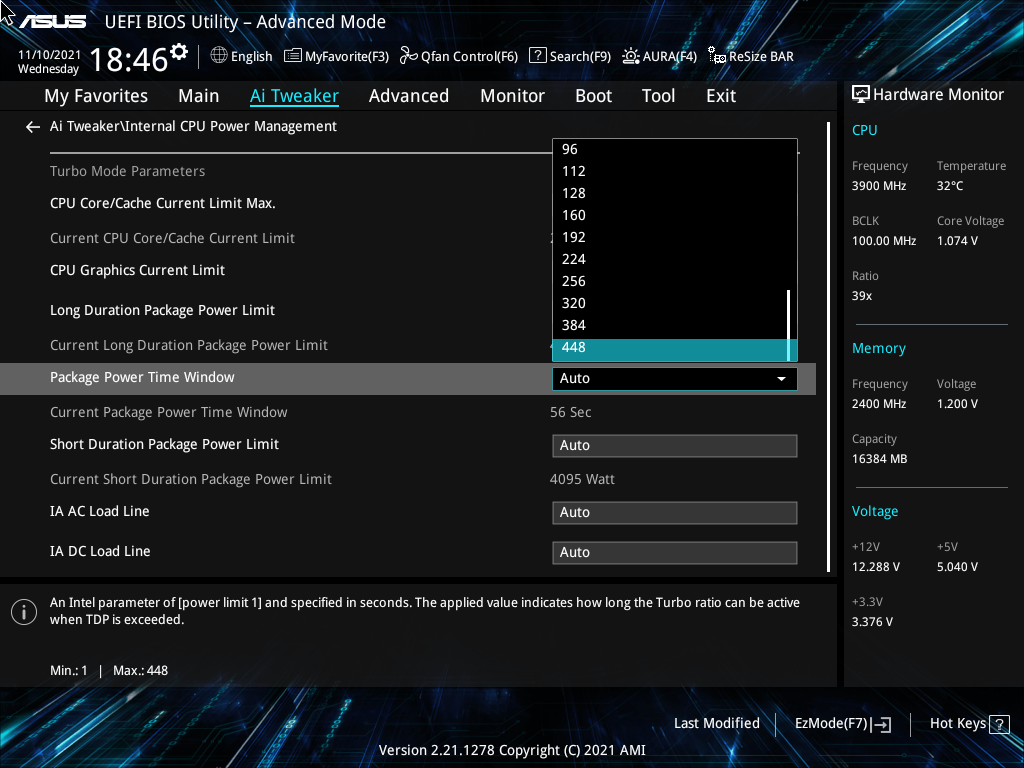

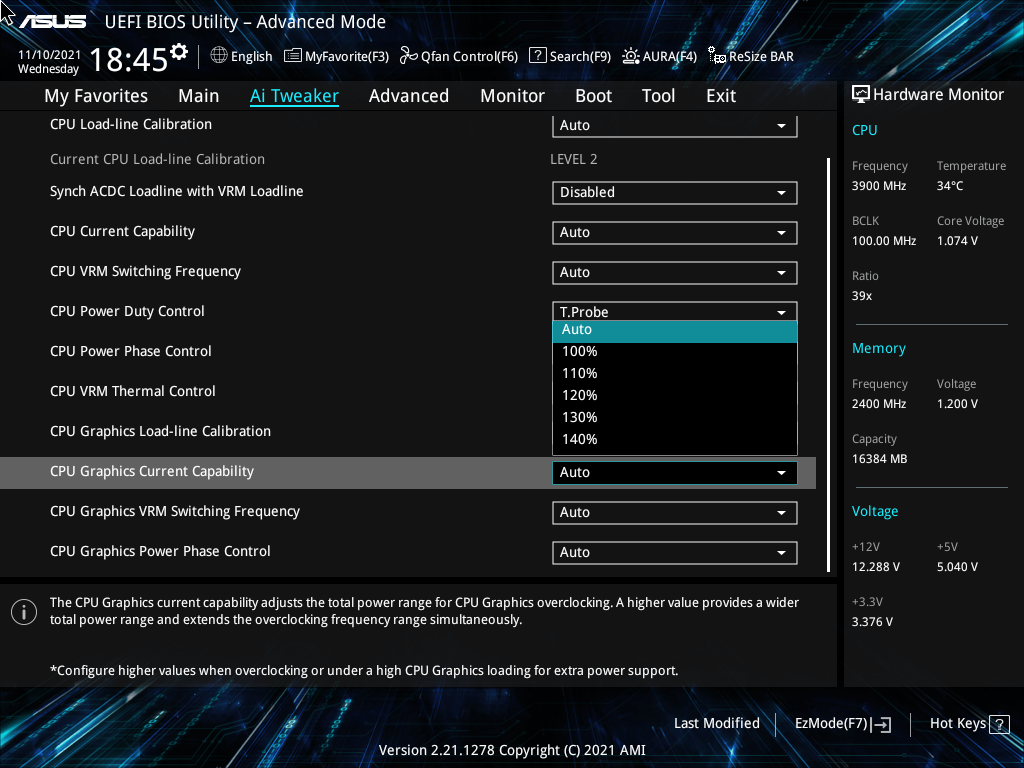

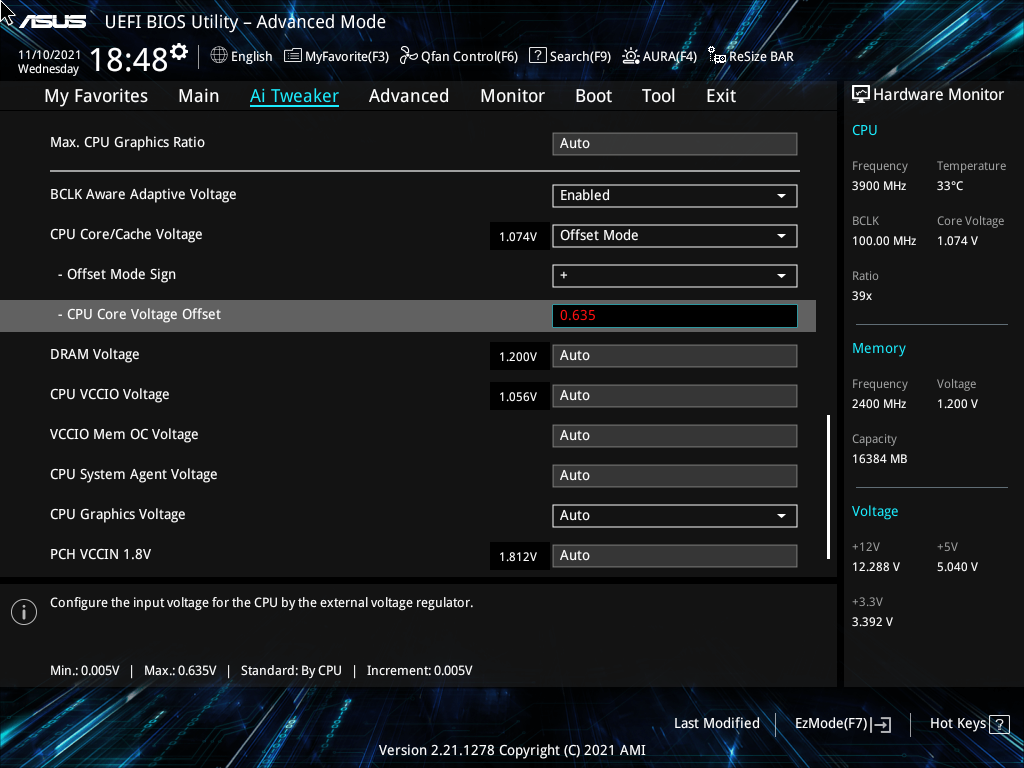

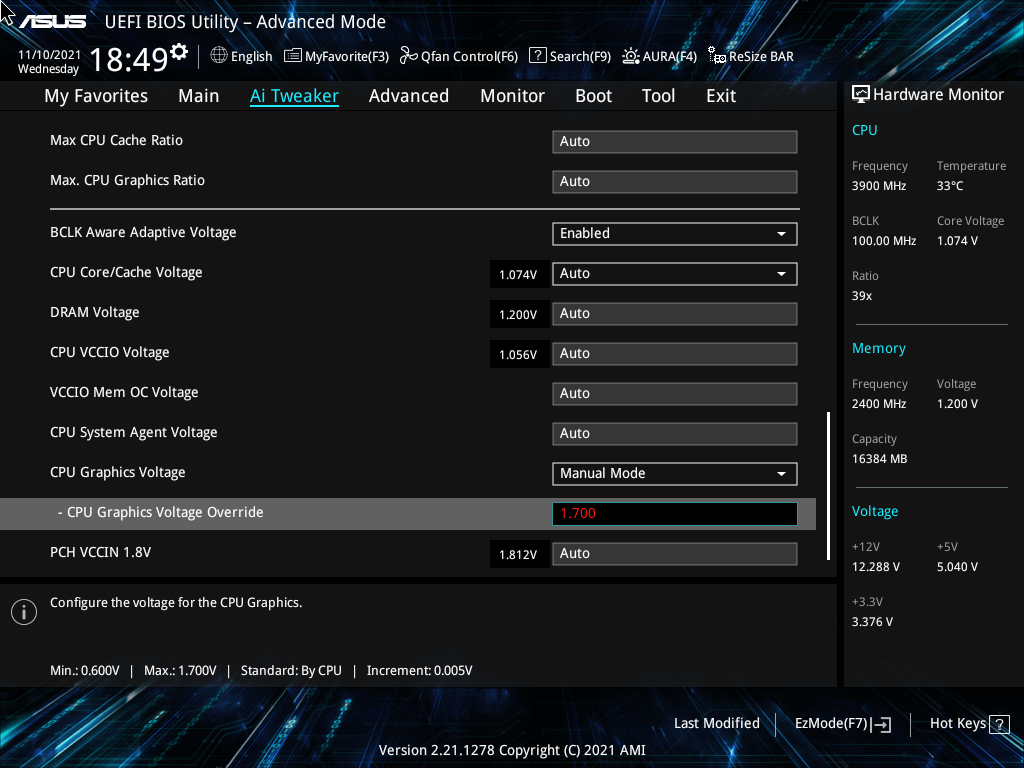

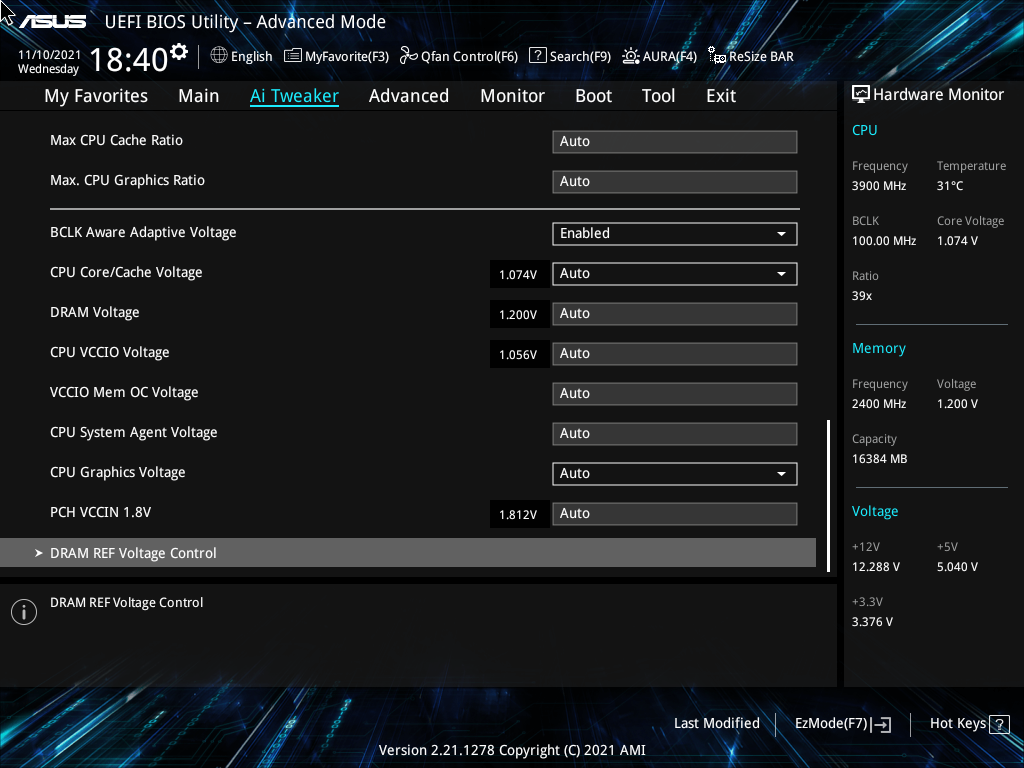

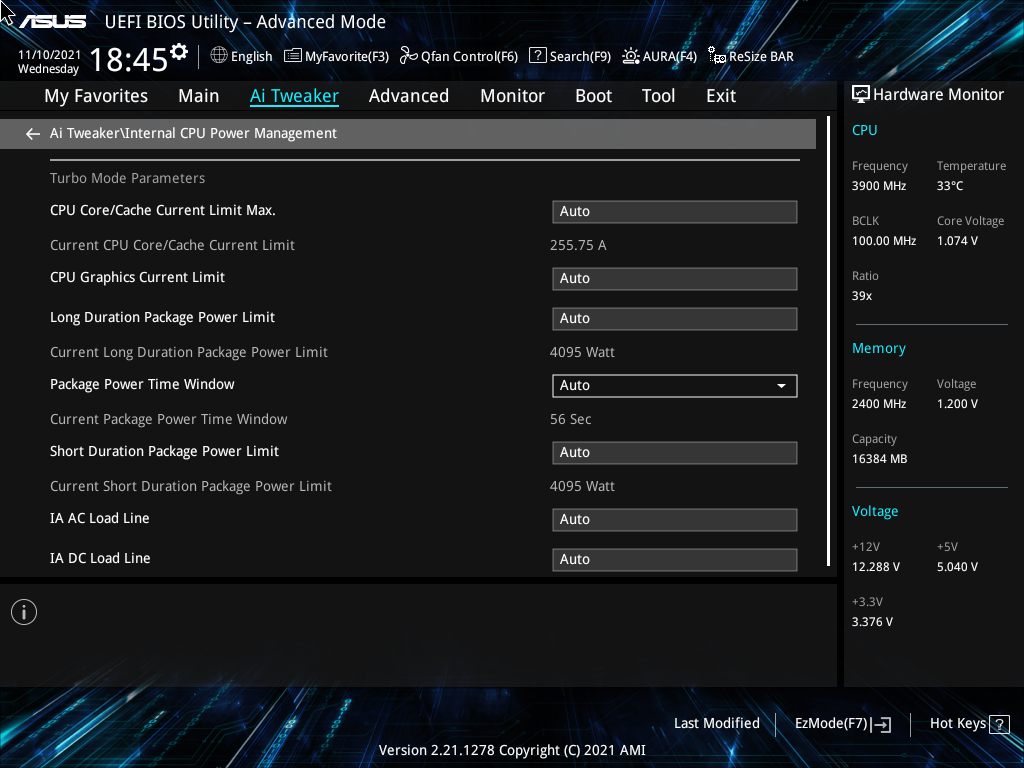

Управление напряжением CPU и iGPU возможно разными способами, а пределы у вспомогательных величин достаточны для экспериментов самого разного профиля.

В таблице собраны сведения о ключевых переменных.

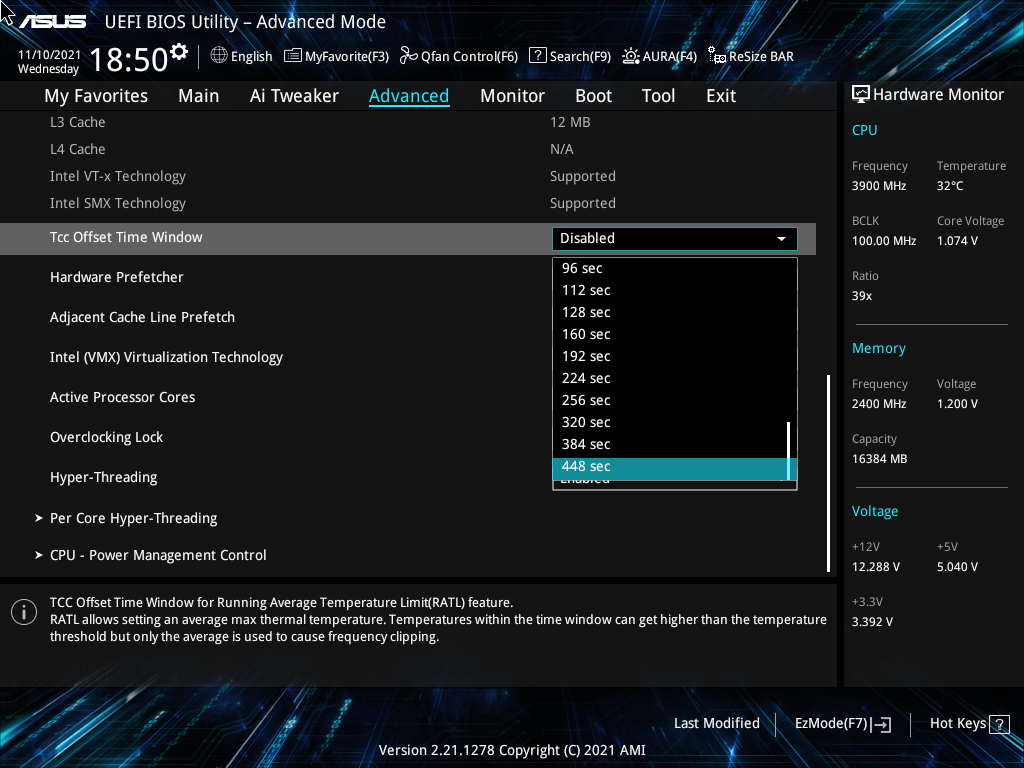

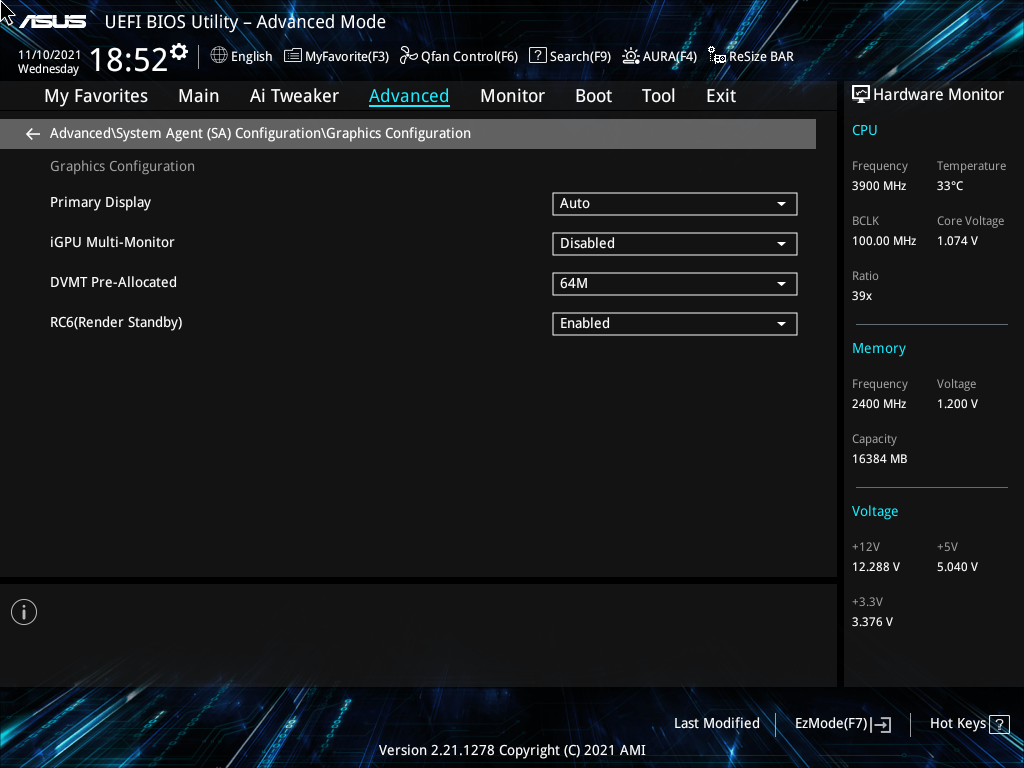

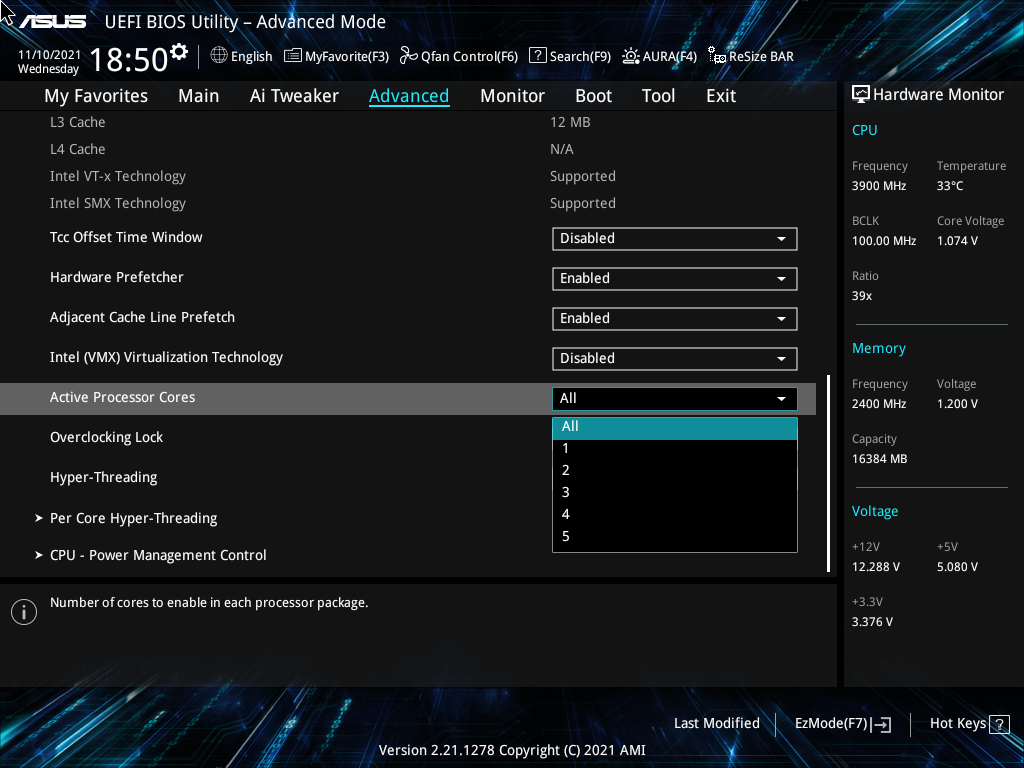

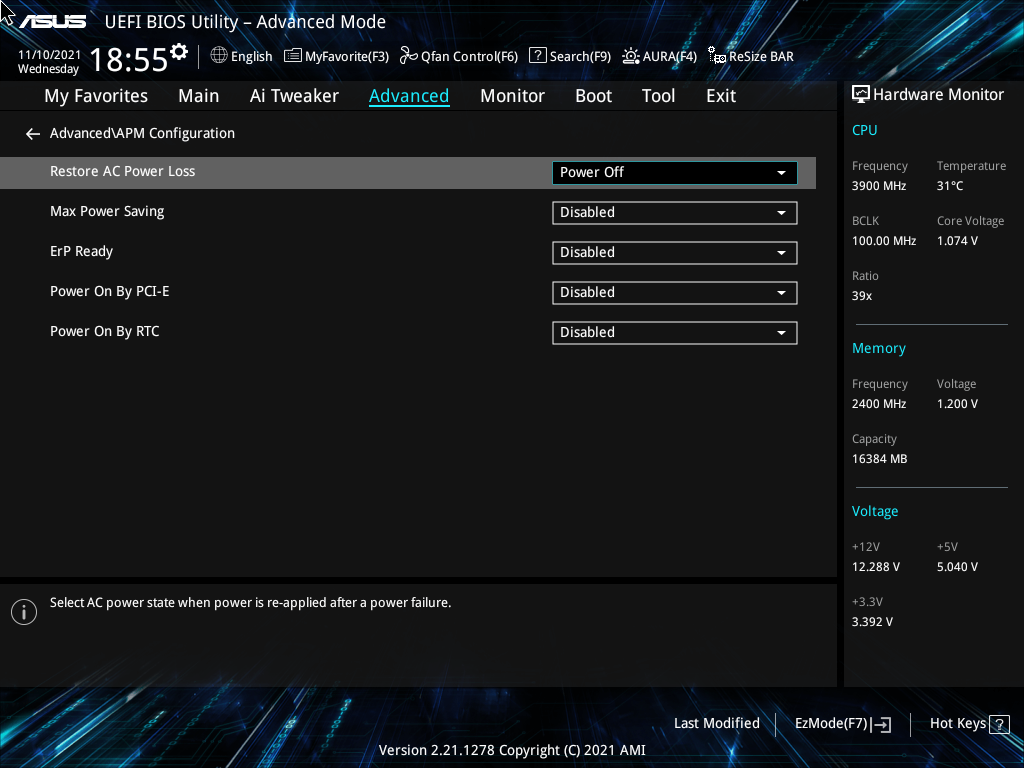

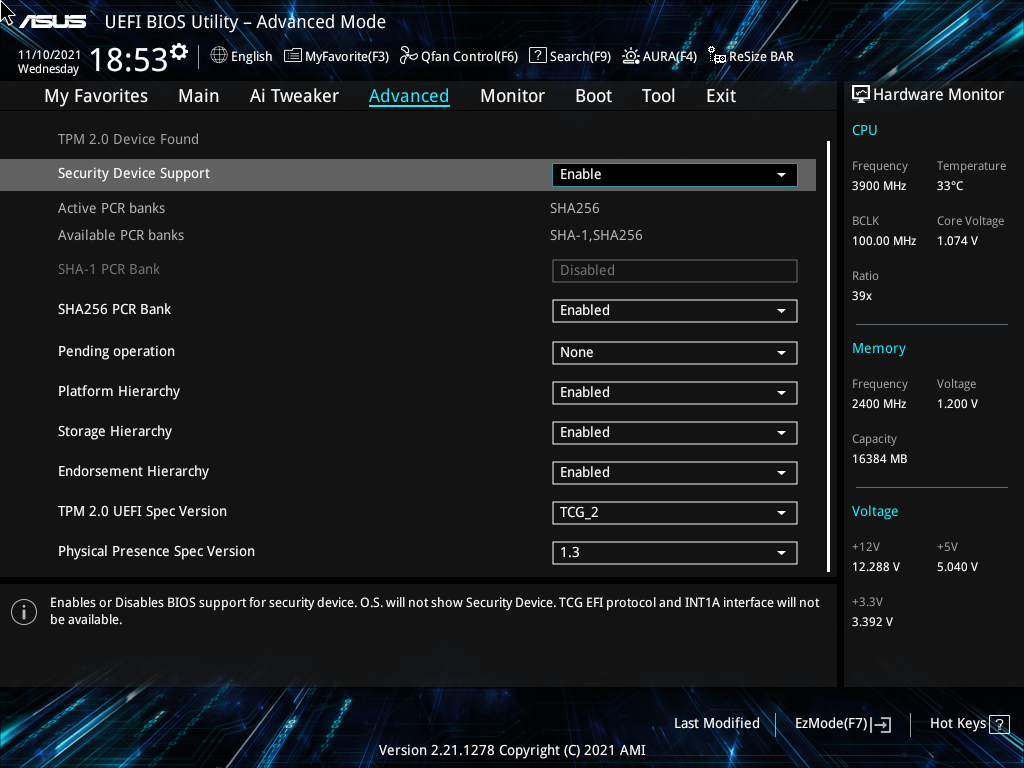

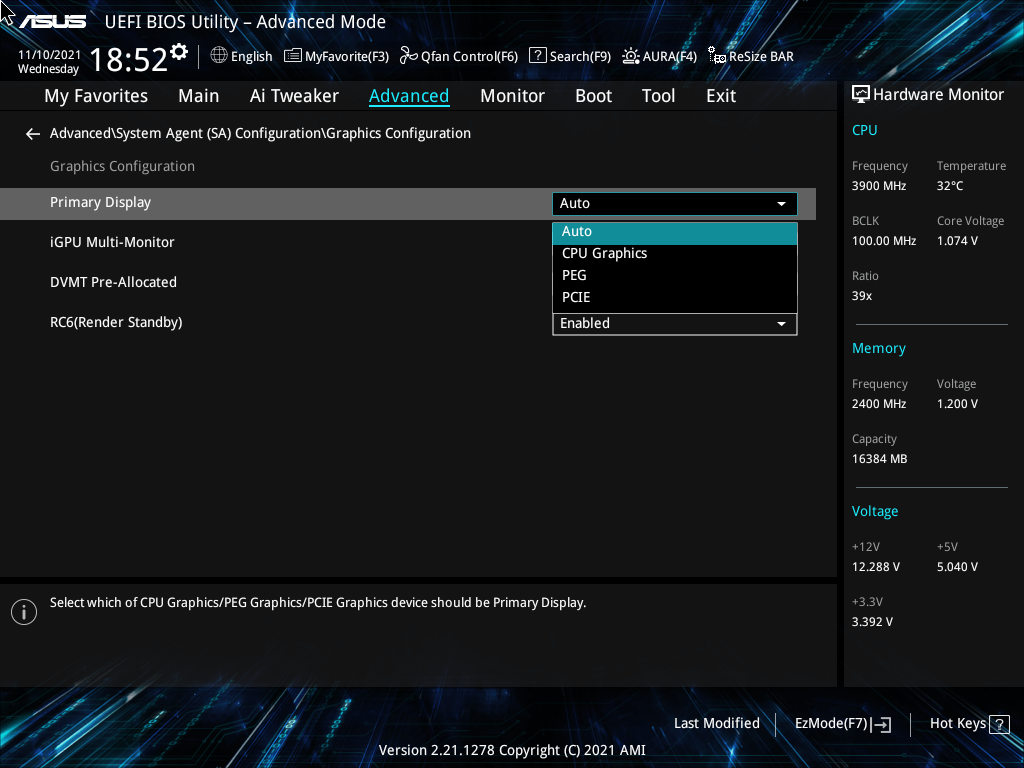

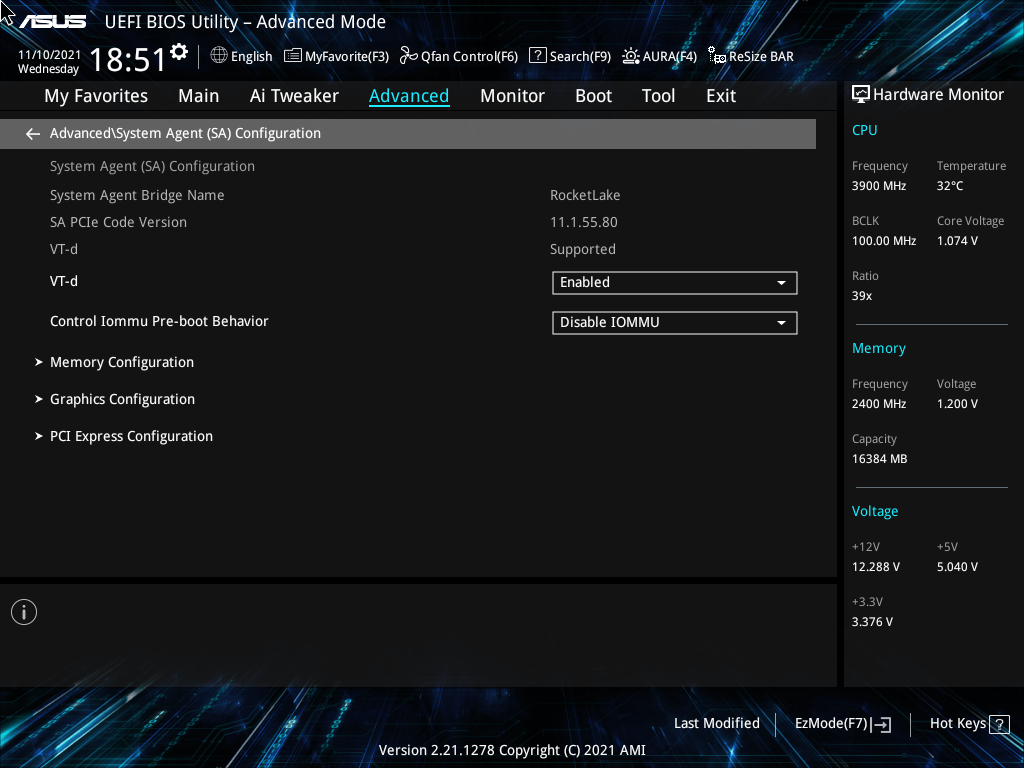

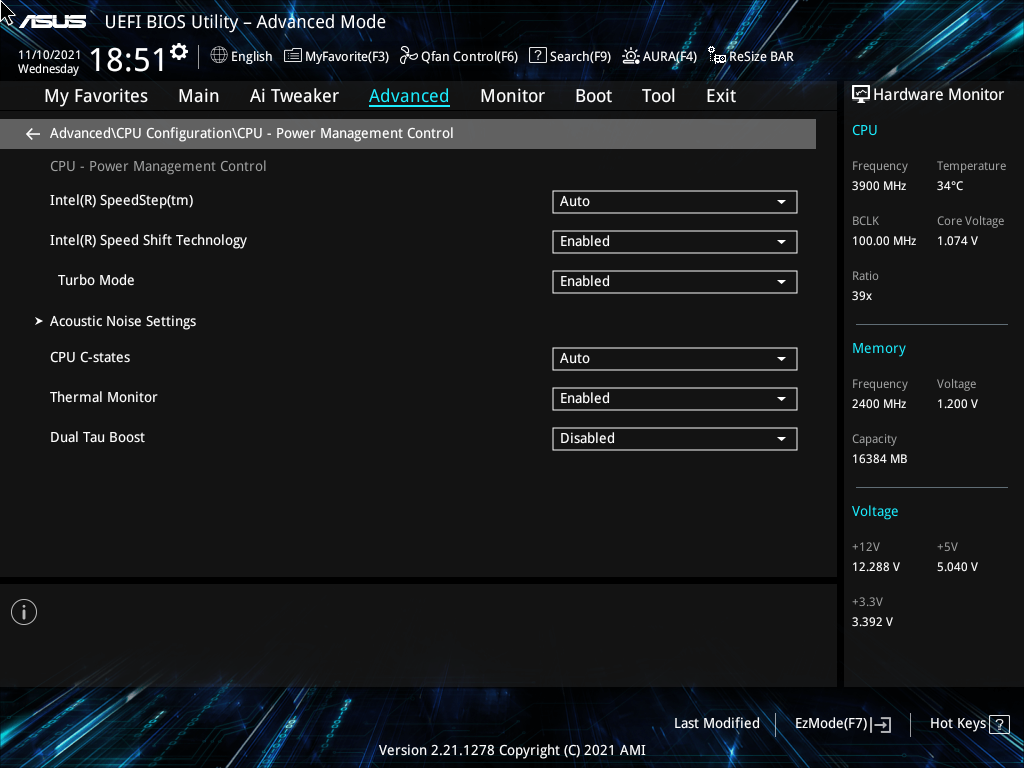

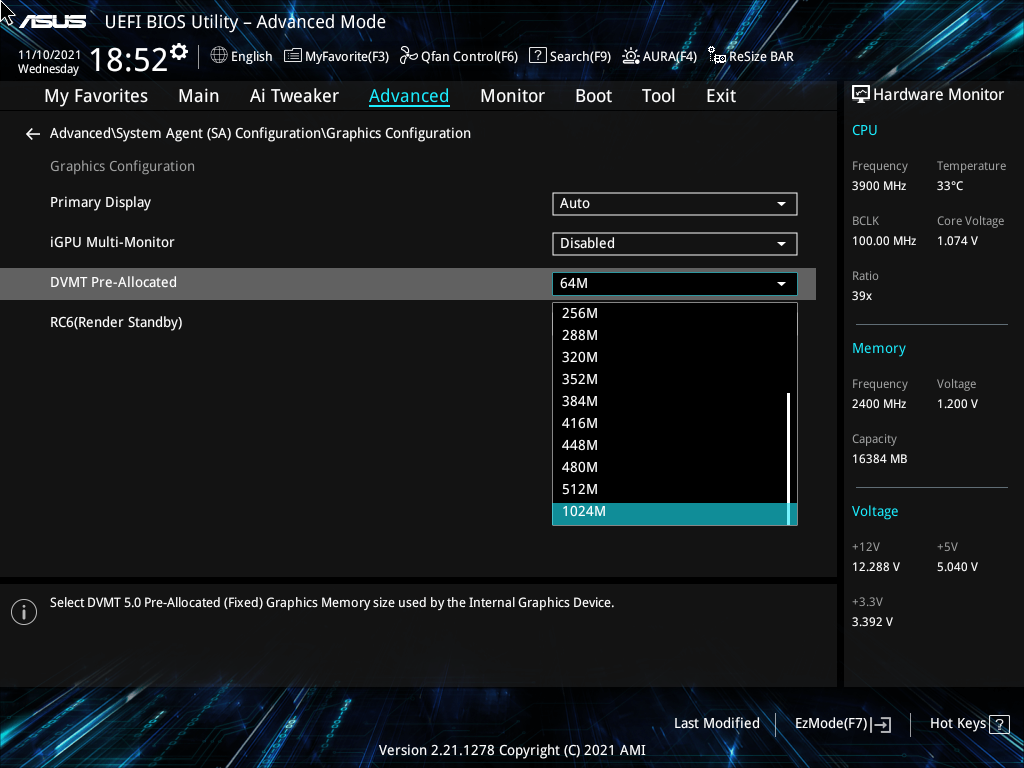

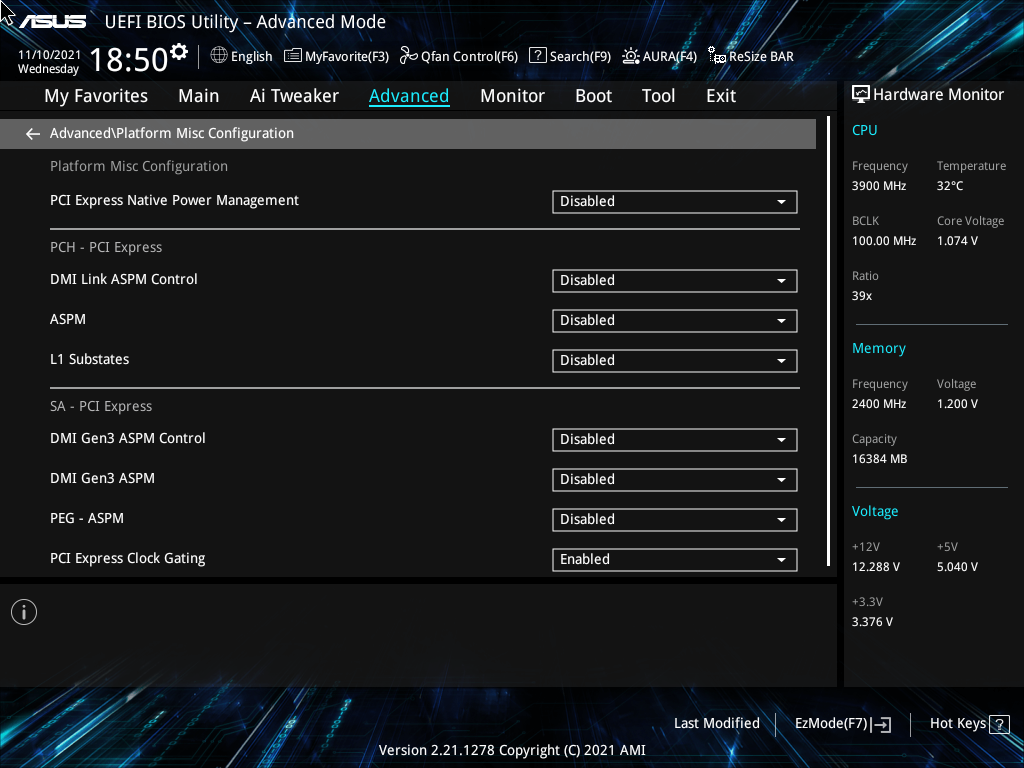

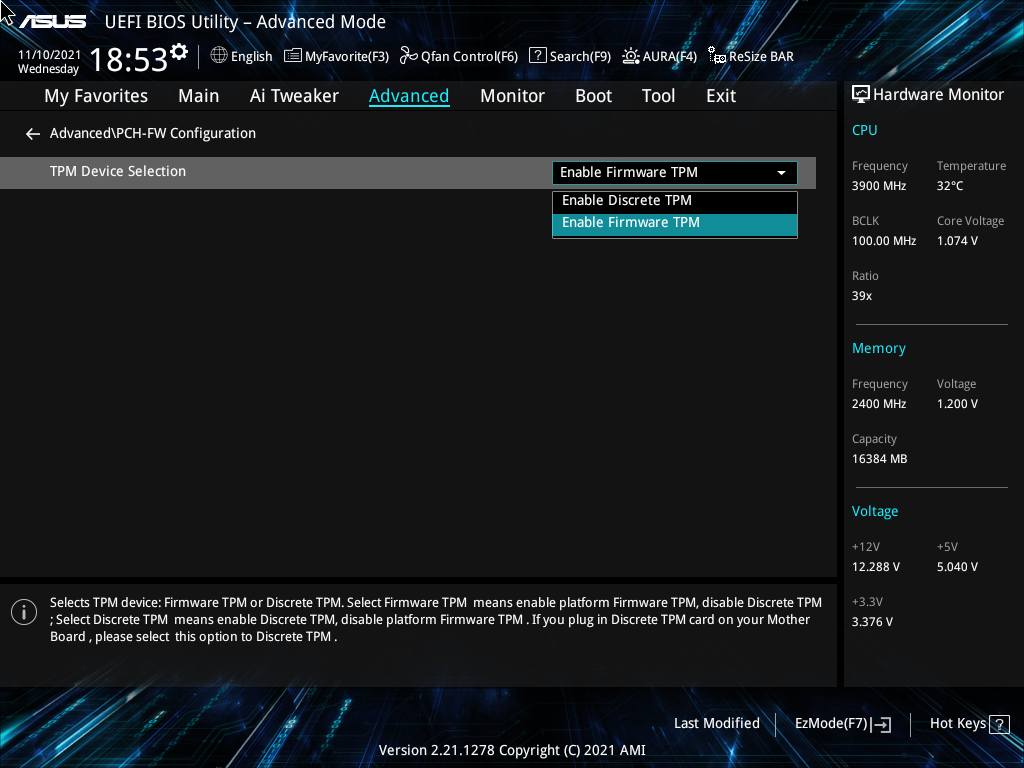

Продолжить наладку работы ЦП можно в меню Advanced — подраздел CPU Configuration. Тут есть и другие полезные подменю, относящиеся к самым разным узлам.

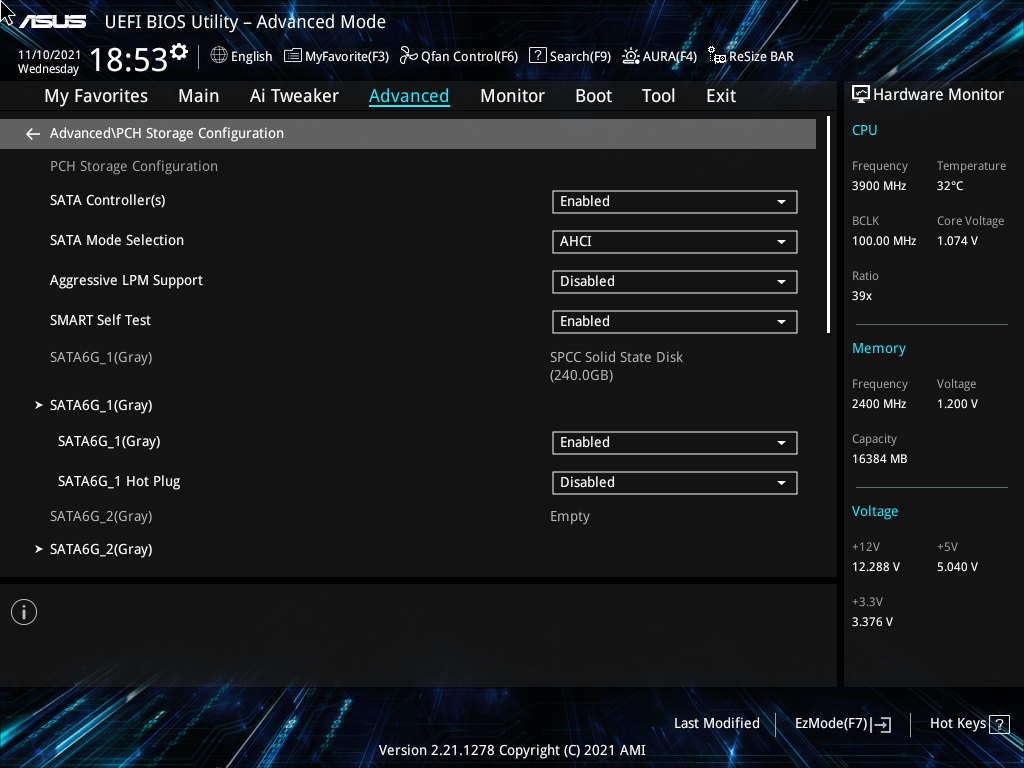

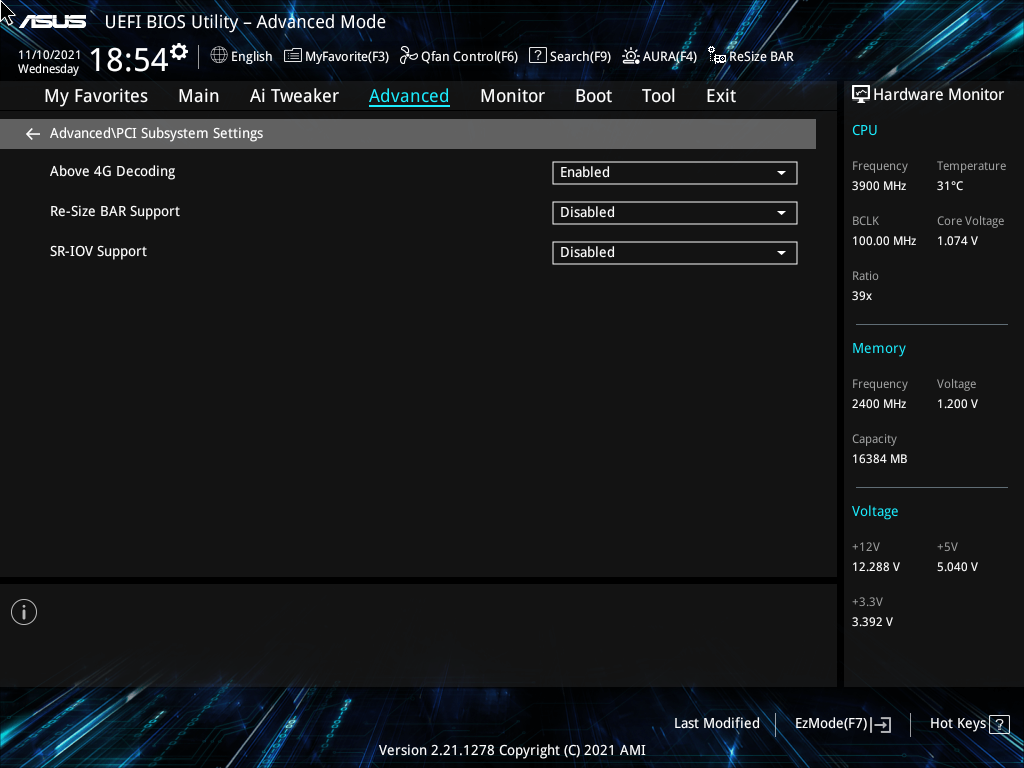

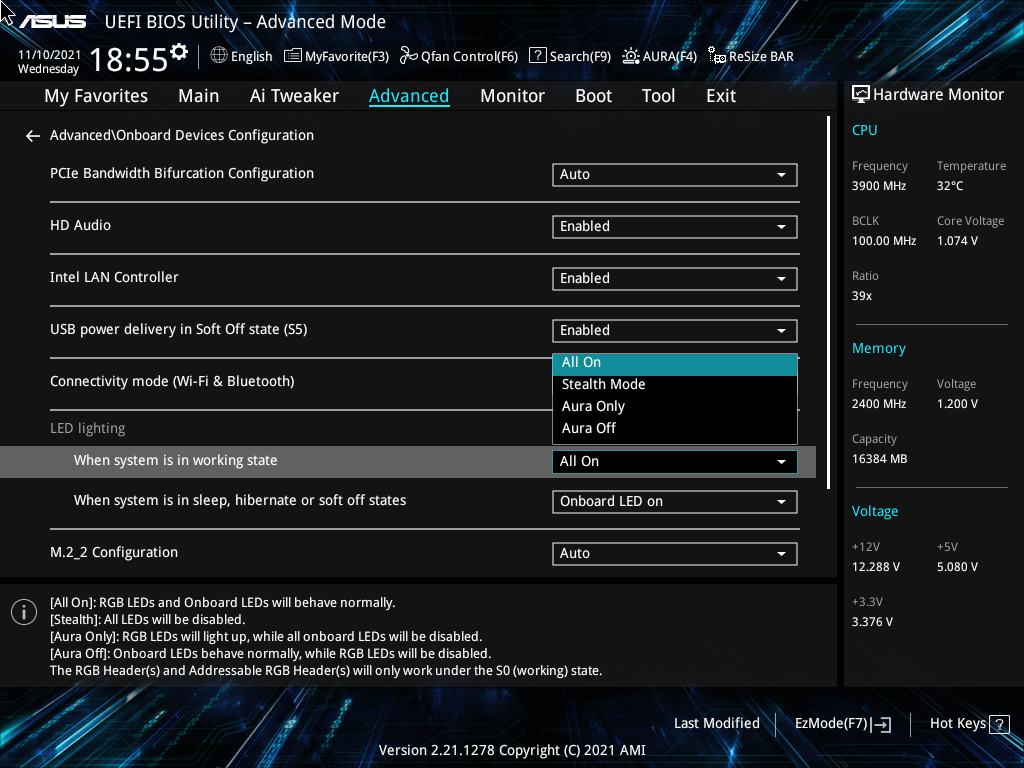

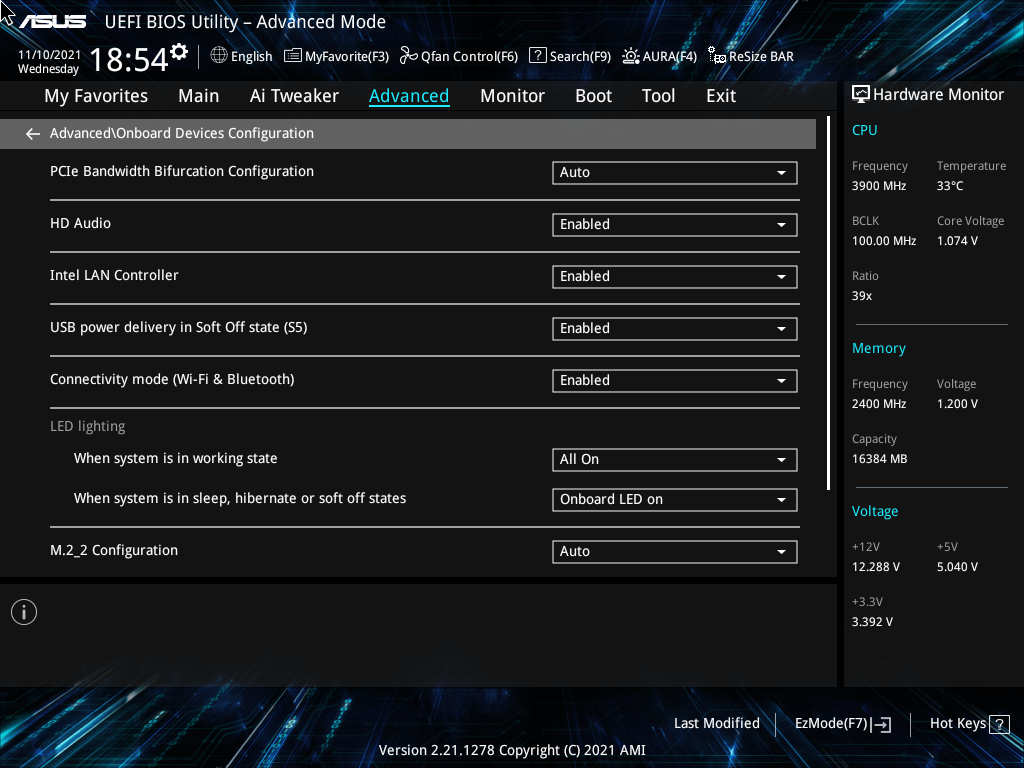

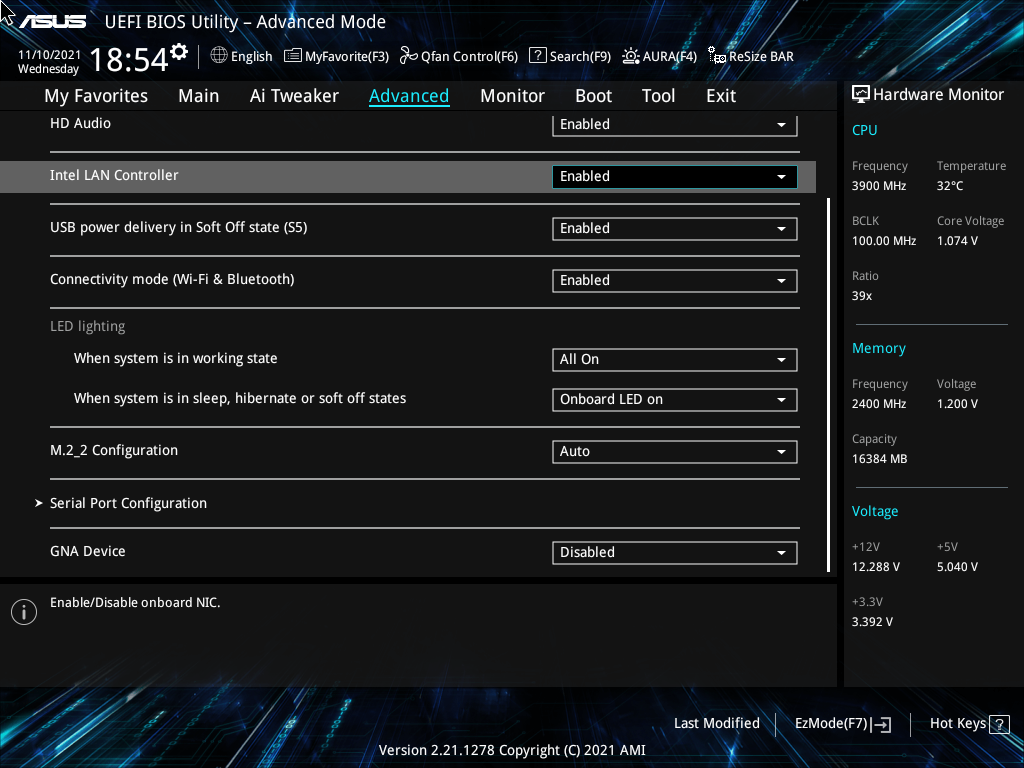

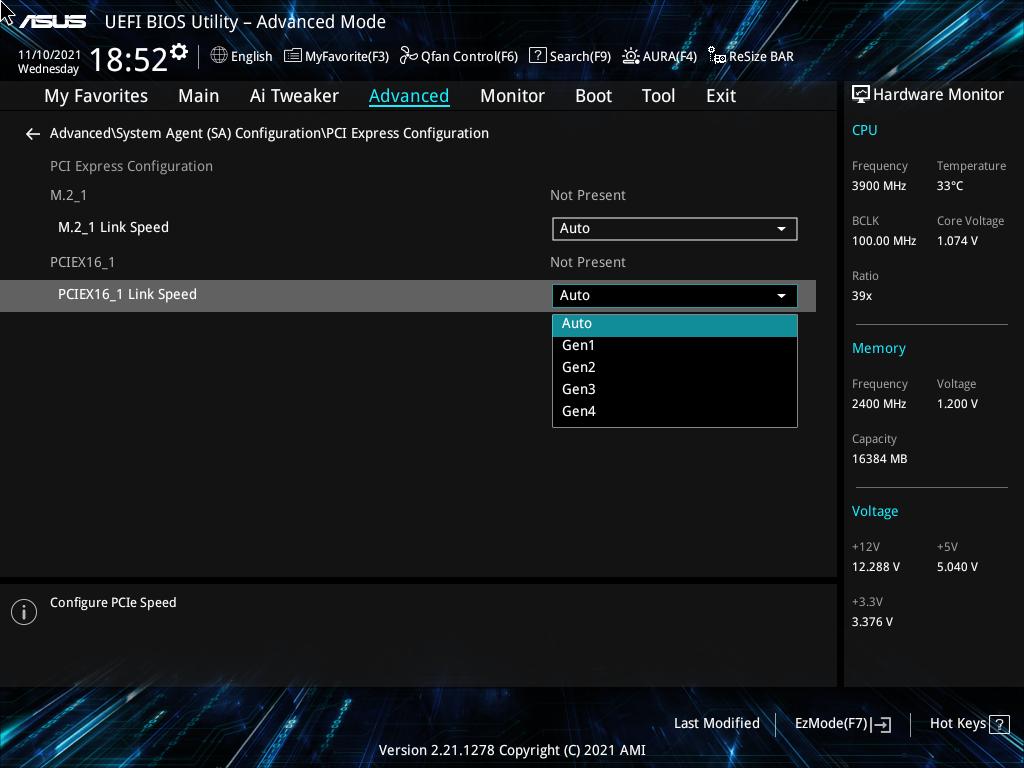

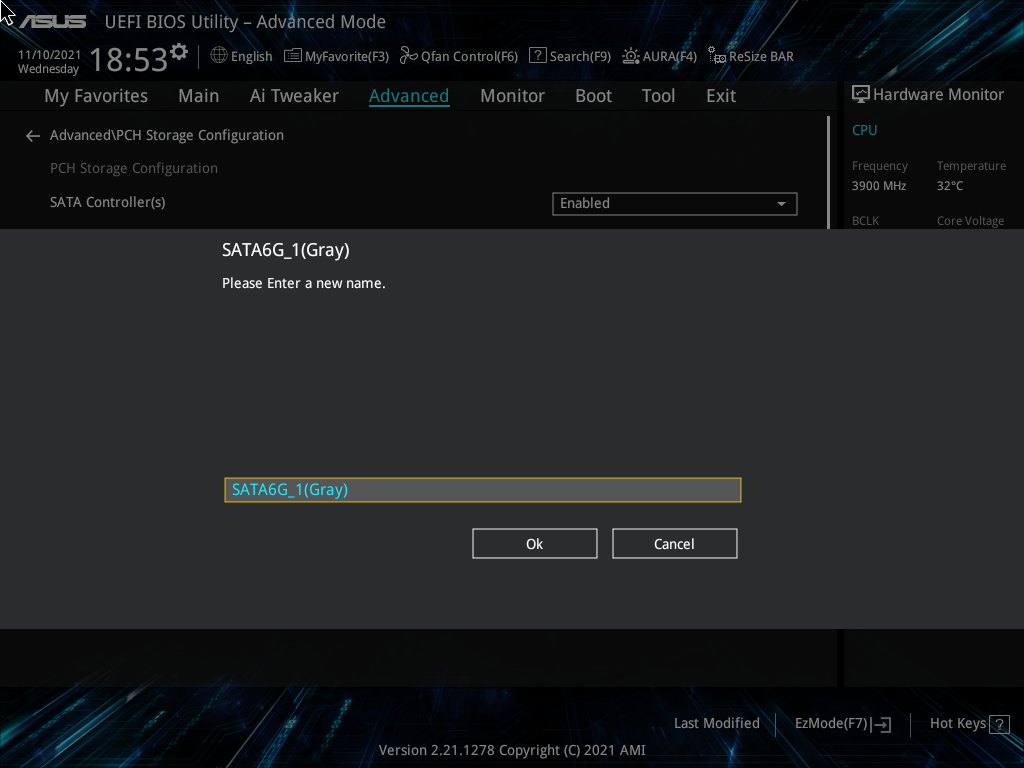

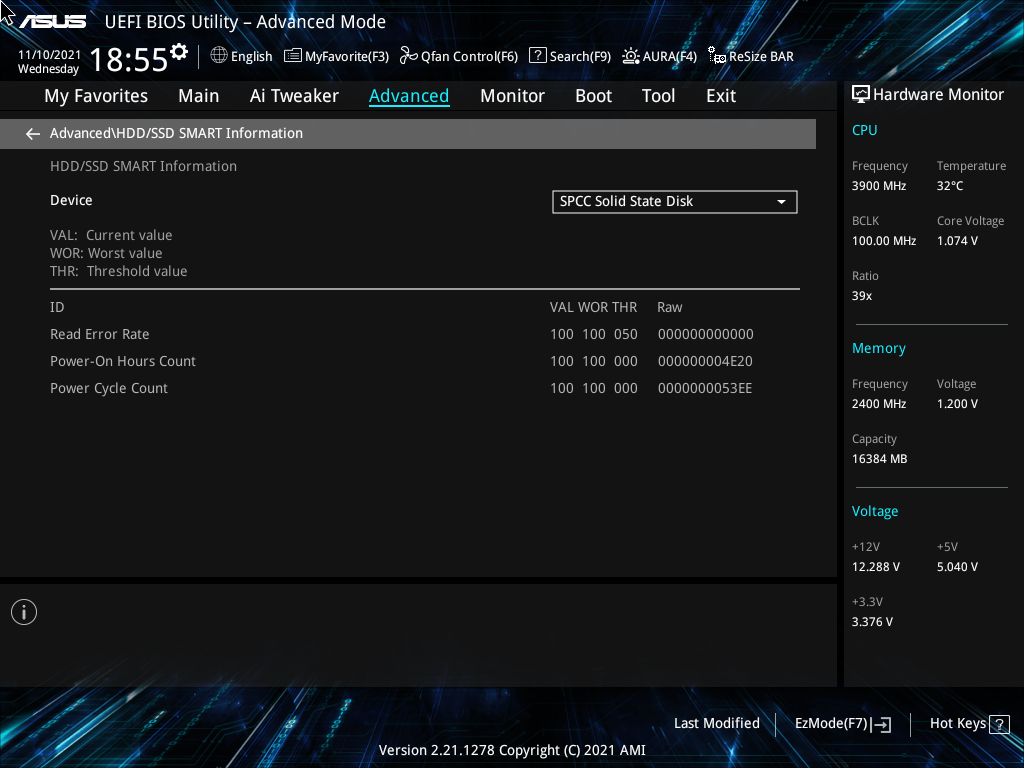

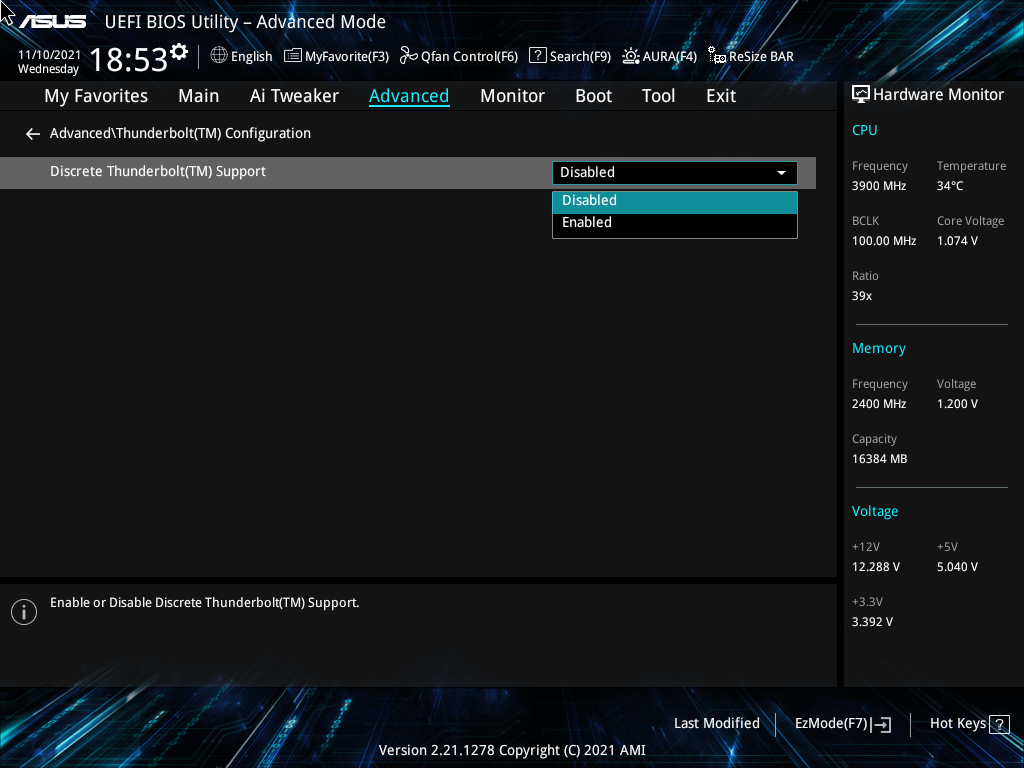

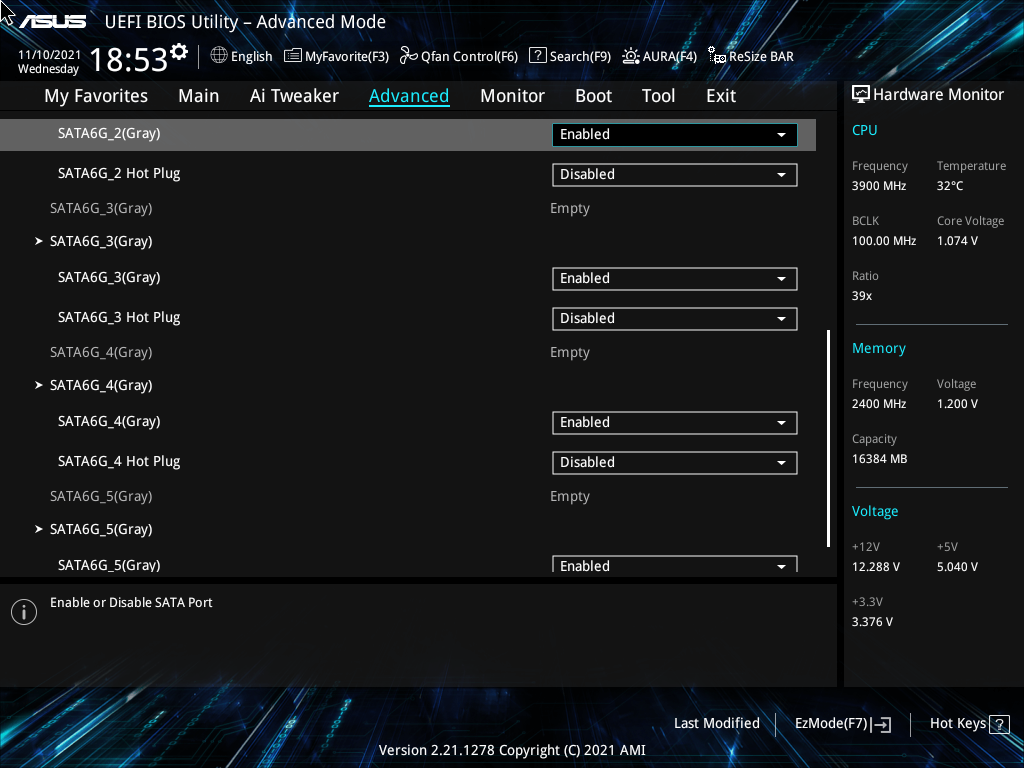

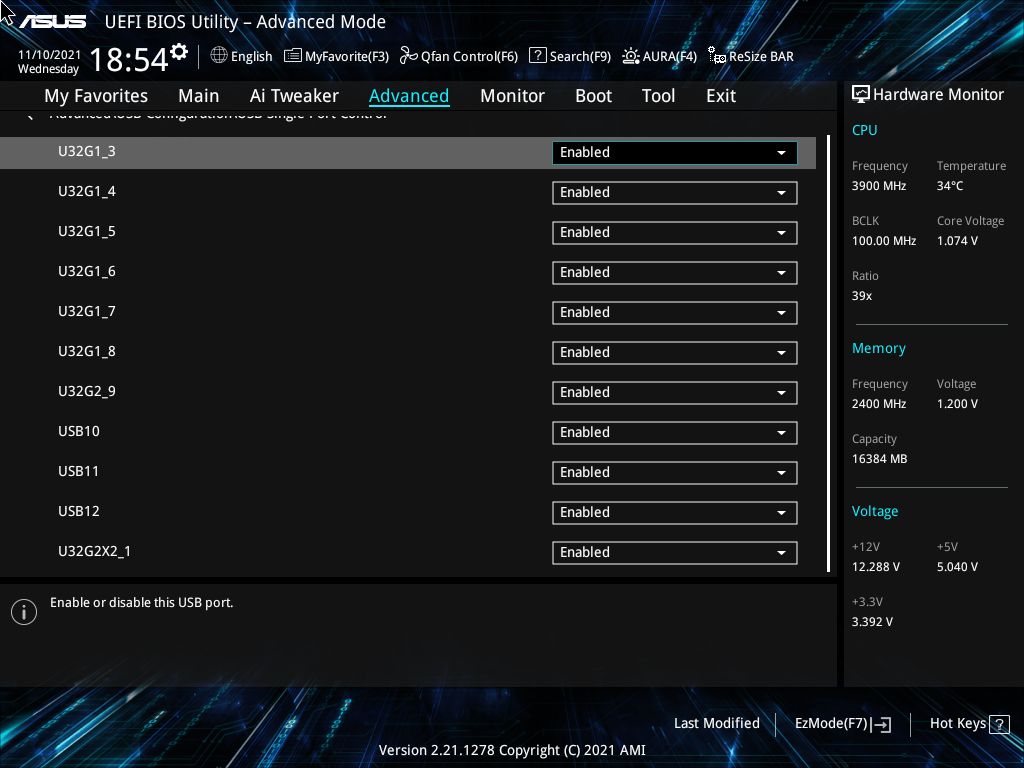

Судя по наполнению подраздела Onboard Devices Configuration, M.2 2230 ни с кем ресурсы не разделяет.

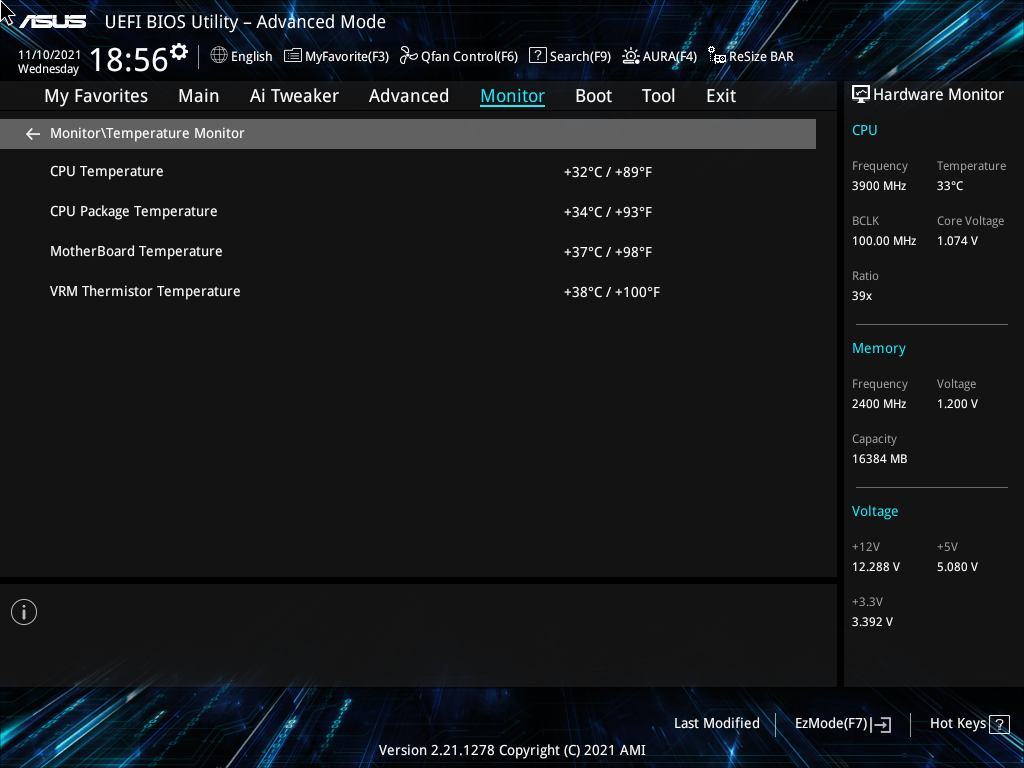

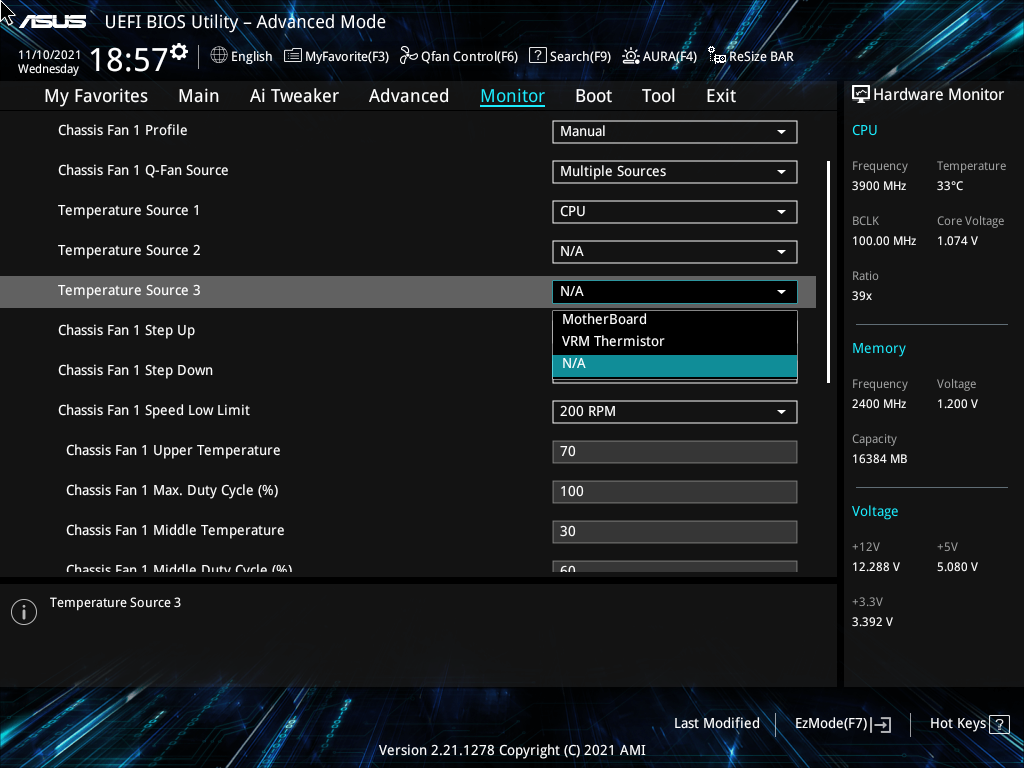

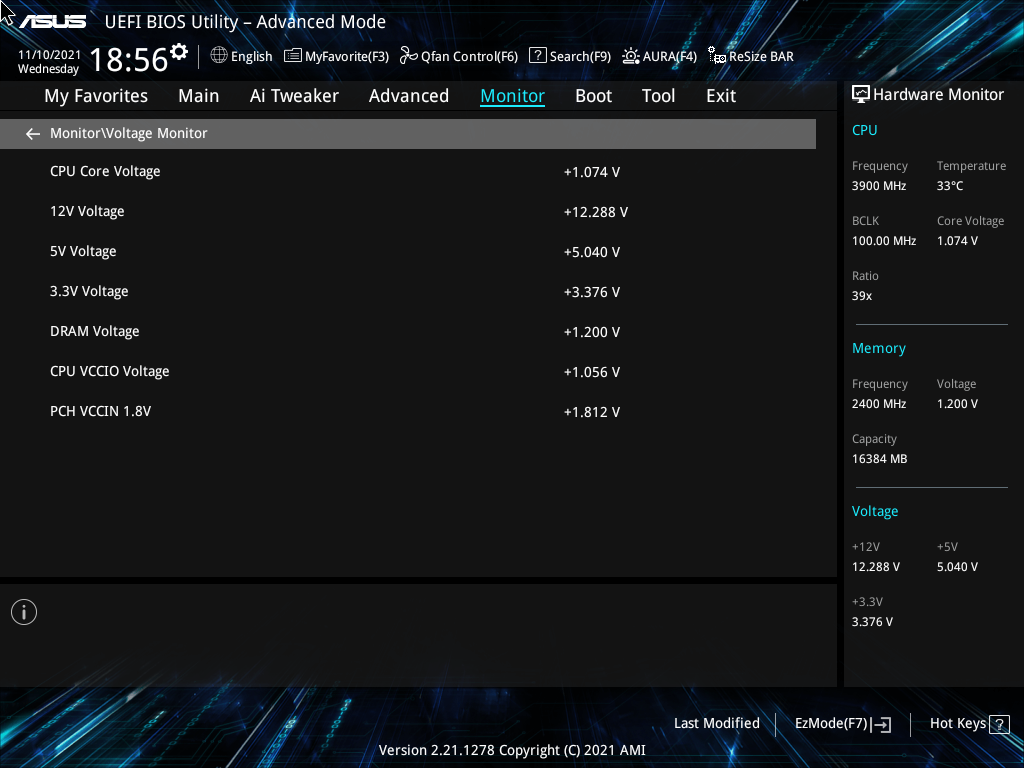

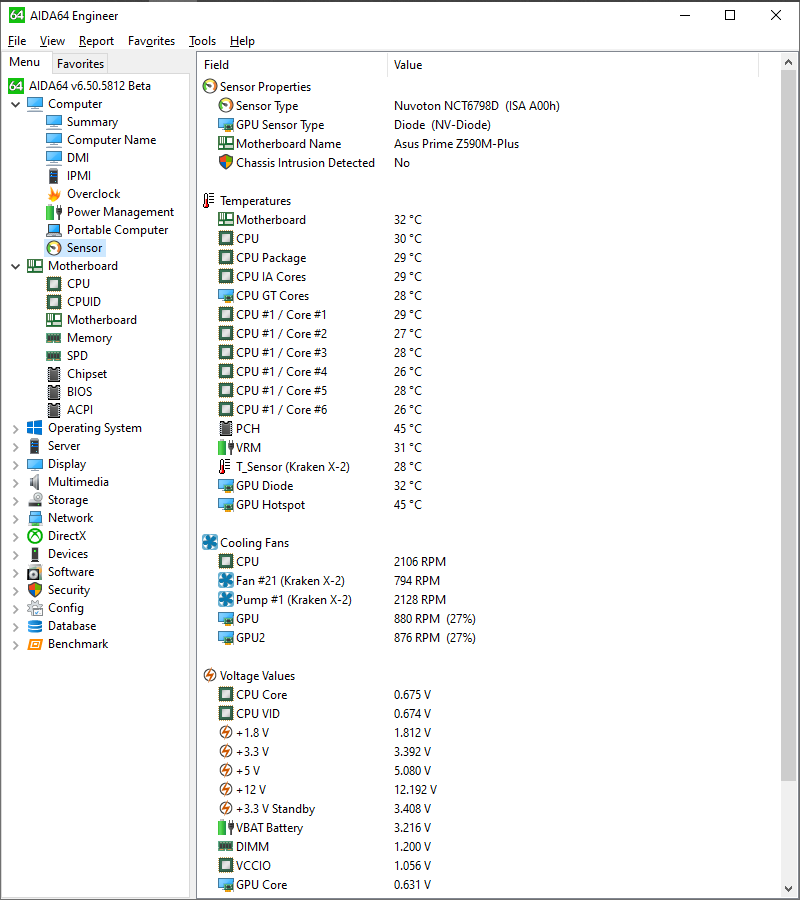

Наследственность продолжилась и в сфере контроля за температурами, а точнее радует наличием датчик VRM. Отчего-то убрали сведения про PCH, но сторонние утилиты способны отобразить и их.

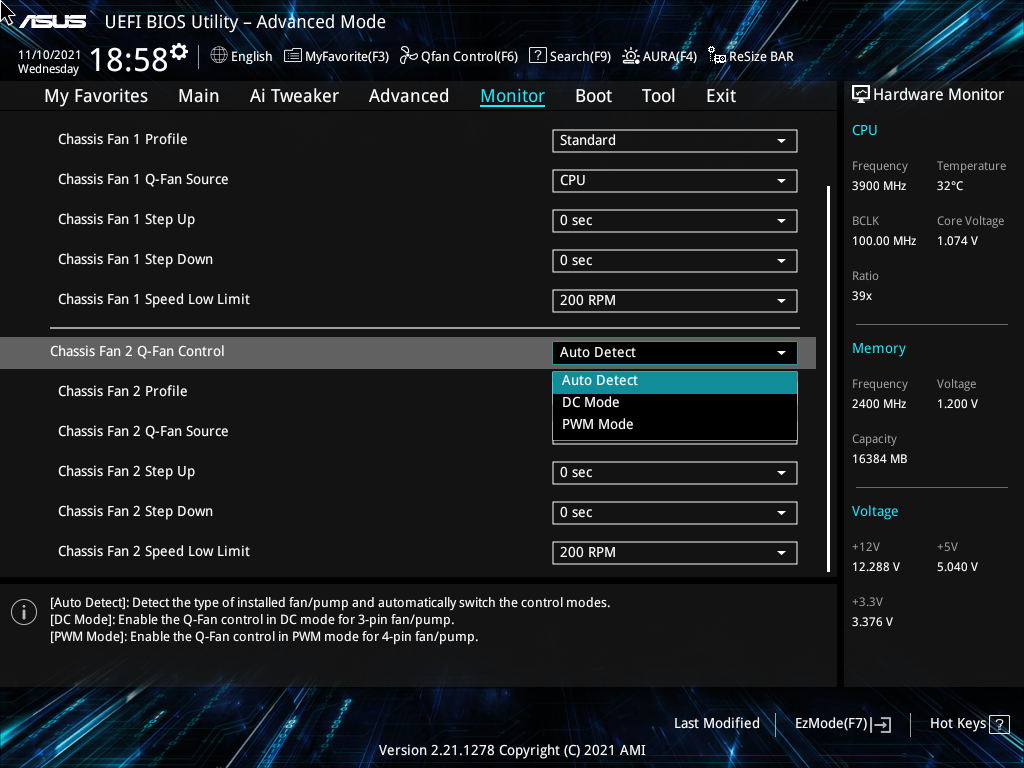

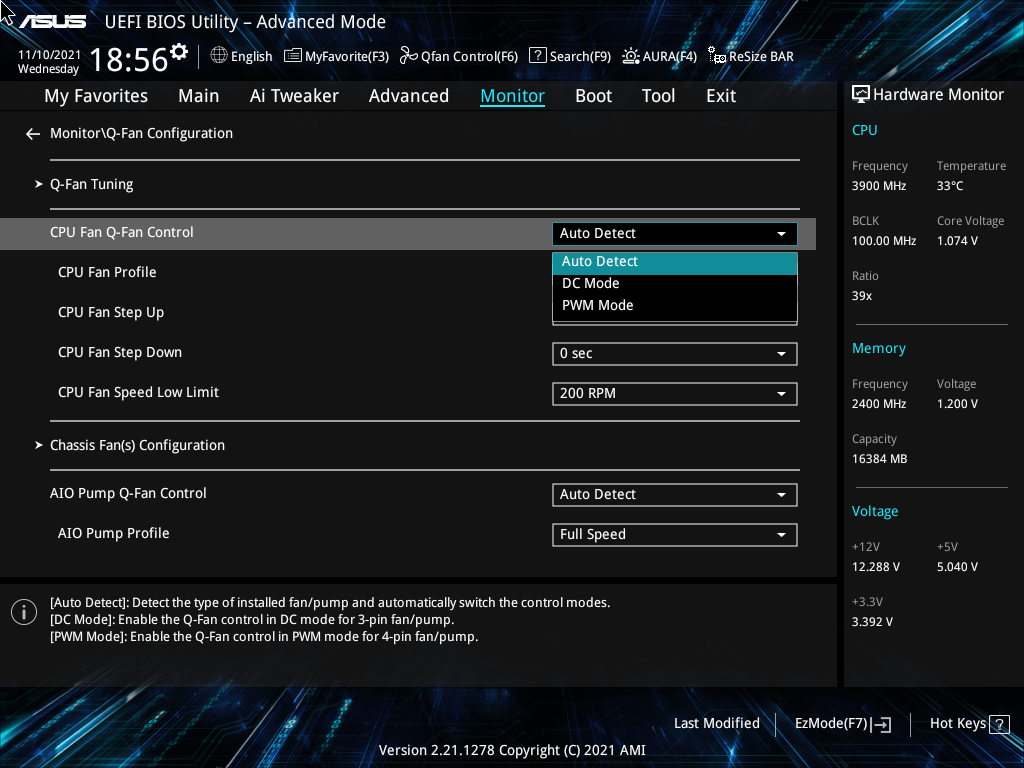

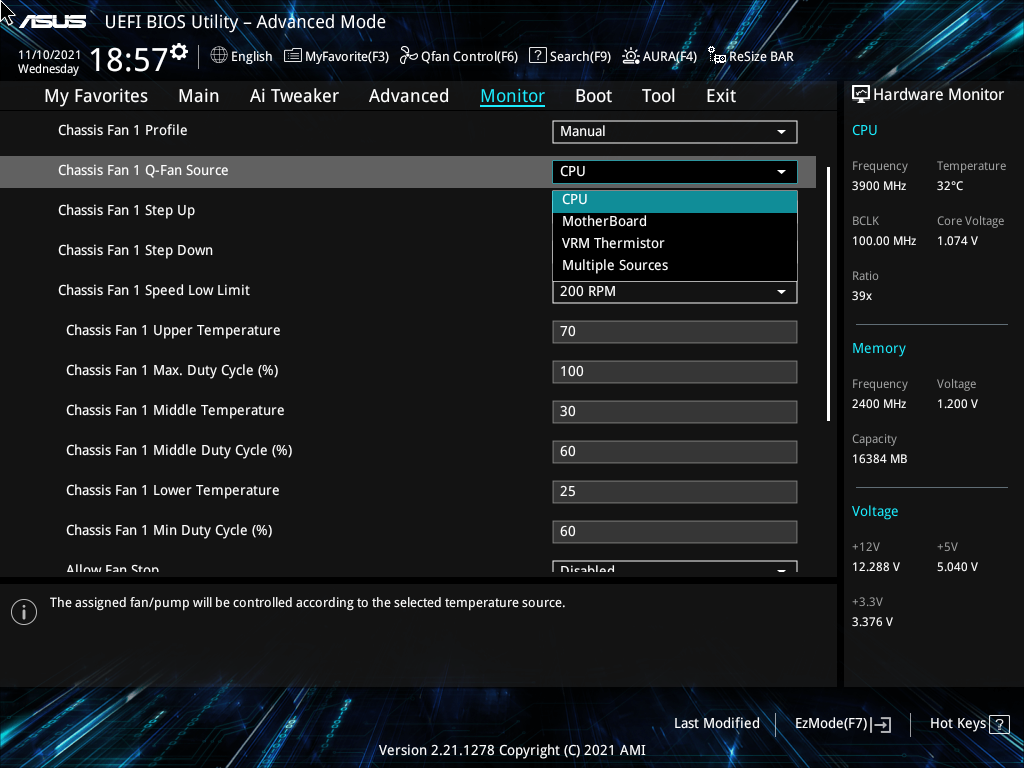

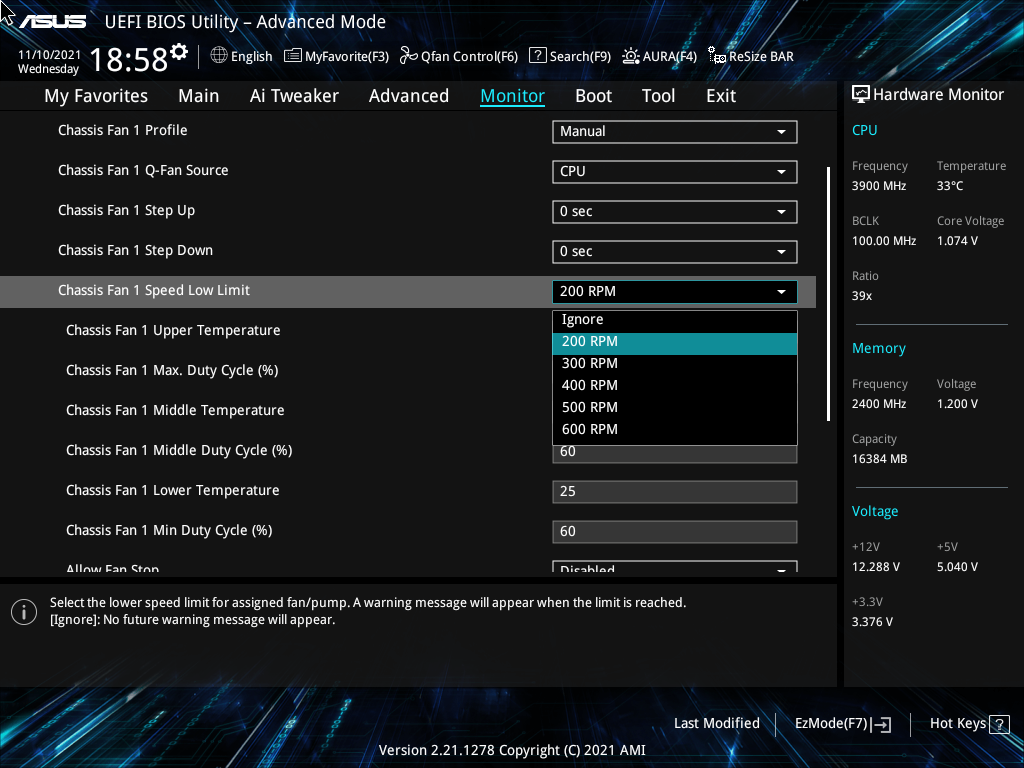

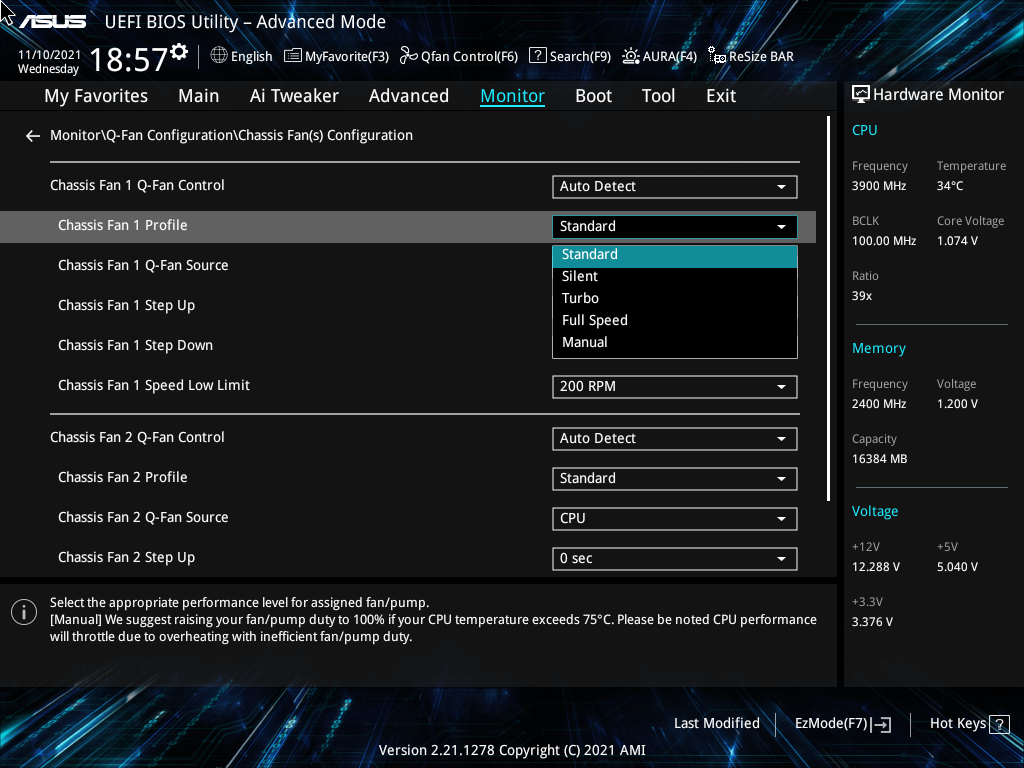

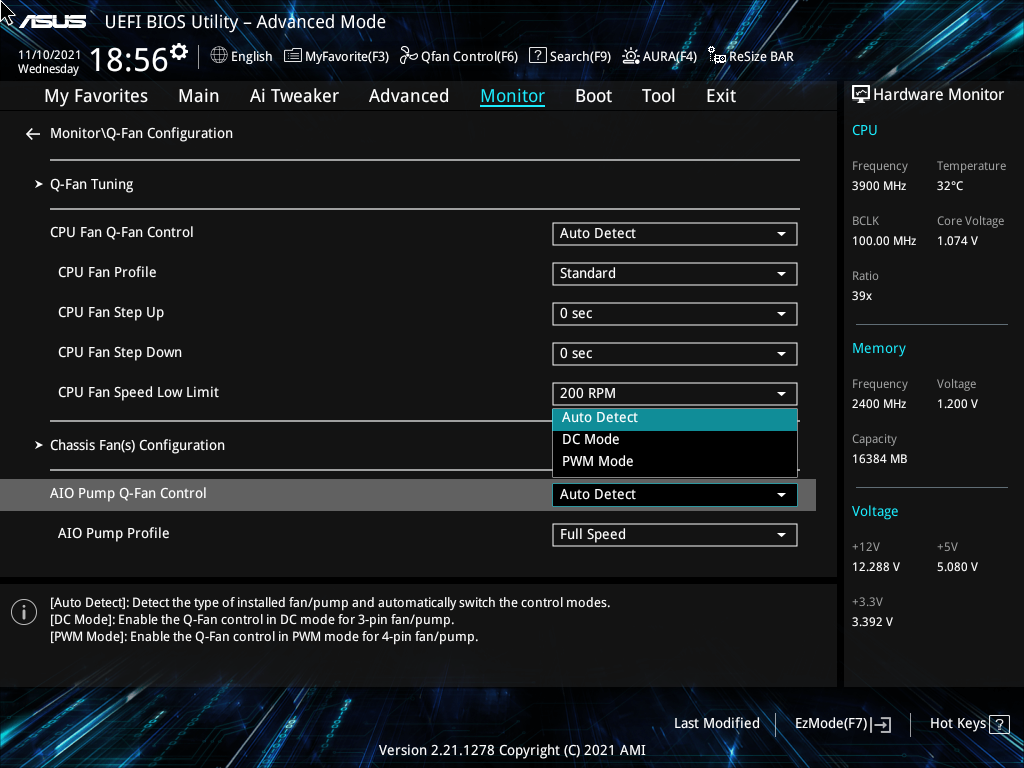

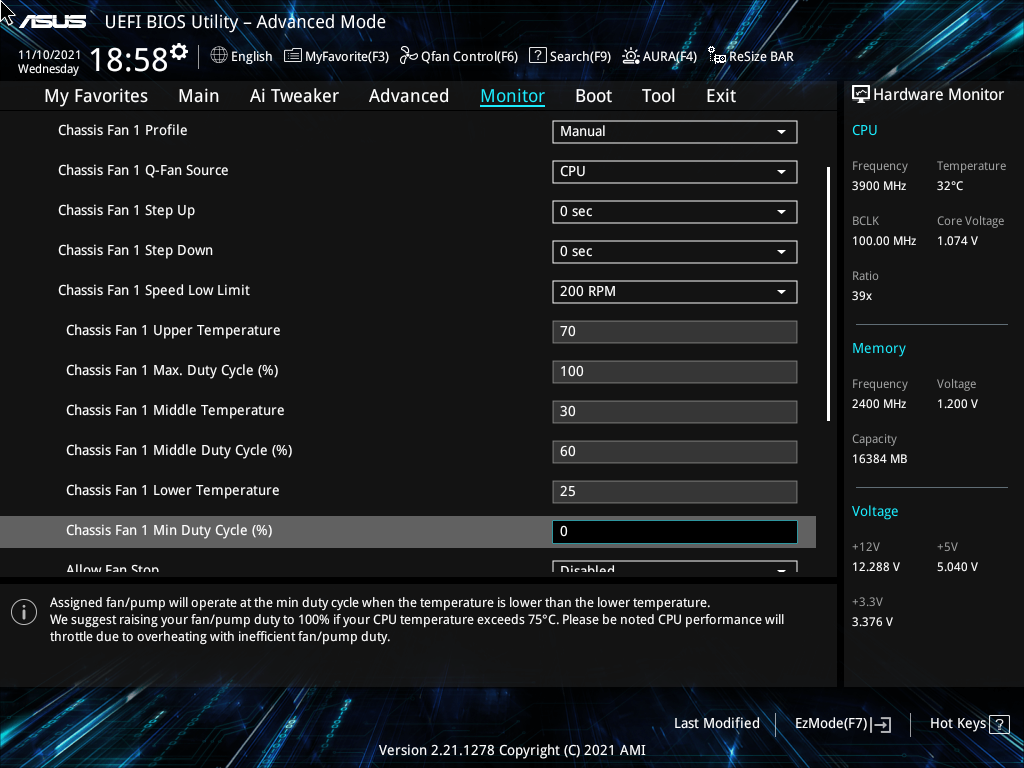

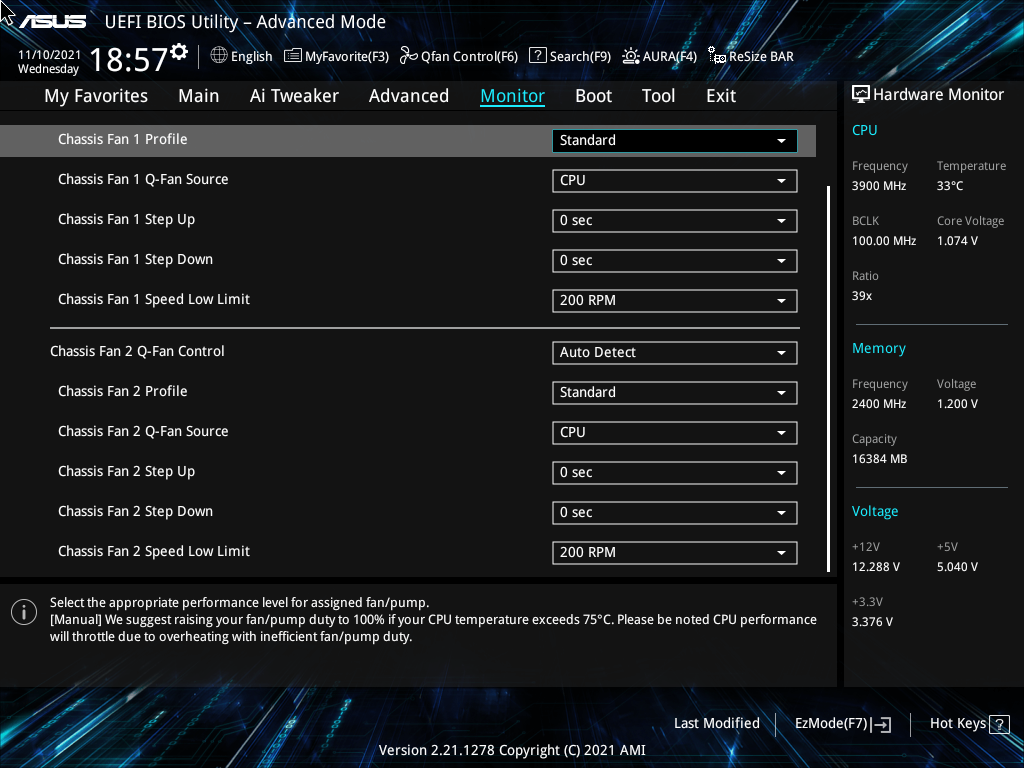

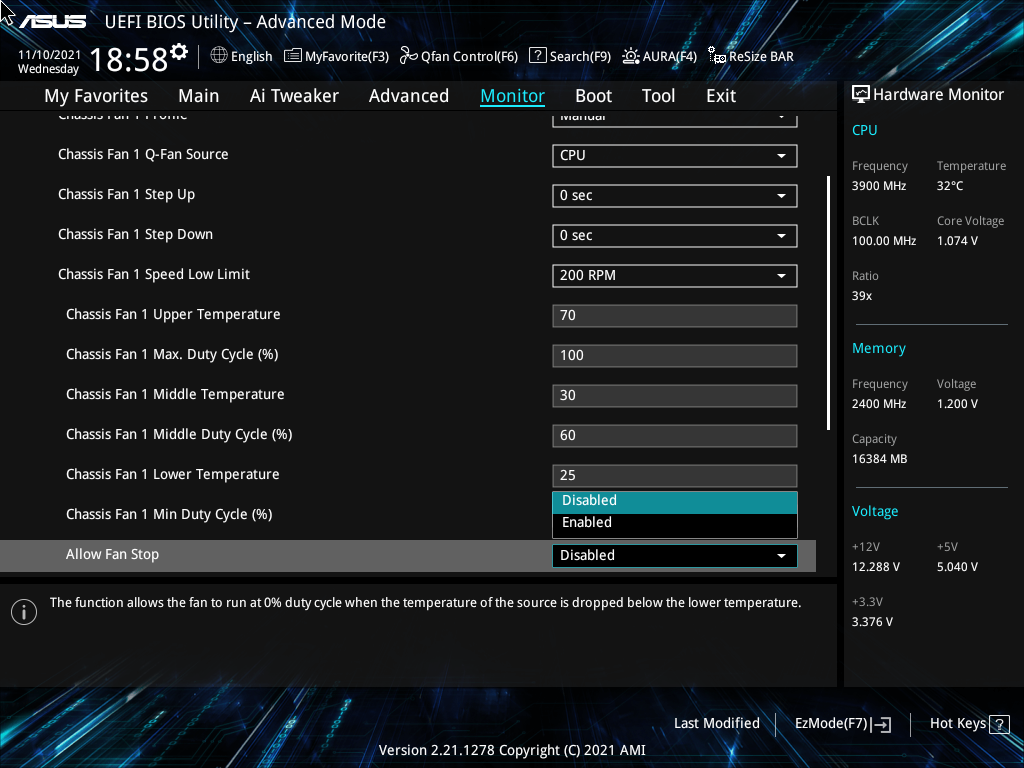

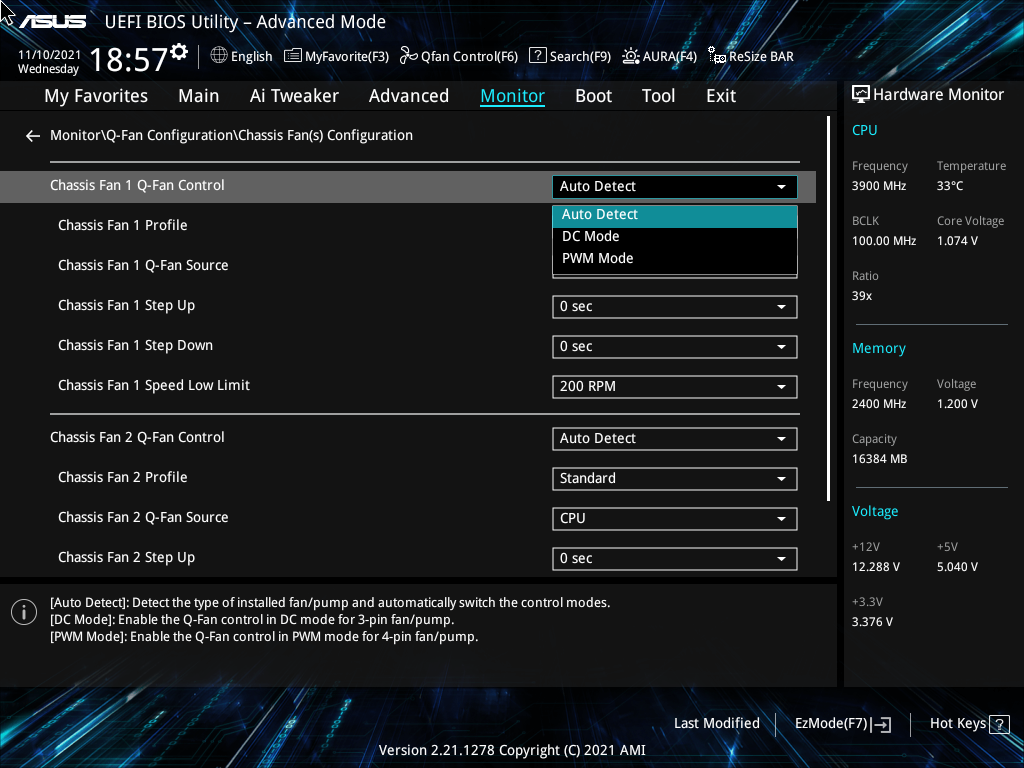

Четыре независимых алгоритма могут быть привлечены для контроля работы пяти охладителей разных типов исполнения. Помимо готовых профилей работы, сформировать можно и собственный. Сразу, без калибровки устройств, будет доступен вариант с нулём процентов, что прежде было проблемой для плат от ASUS.

Опрос оборудования достаточно быстр уже с начальными настройками. При некоторых видах разгона были склонности к «двойному старту», в особенности, при модификации отметки базовой частоты. Вместе с iGPU невозможен вариант работы системы при активном CSM.

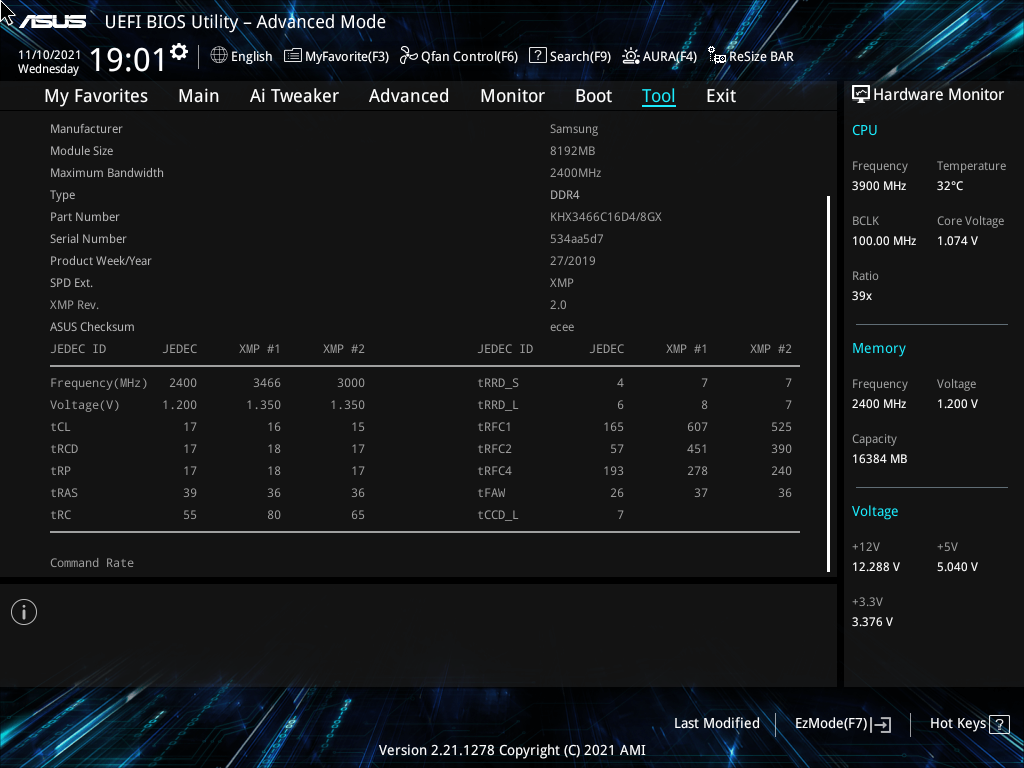

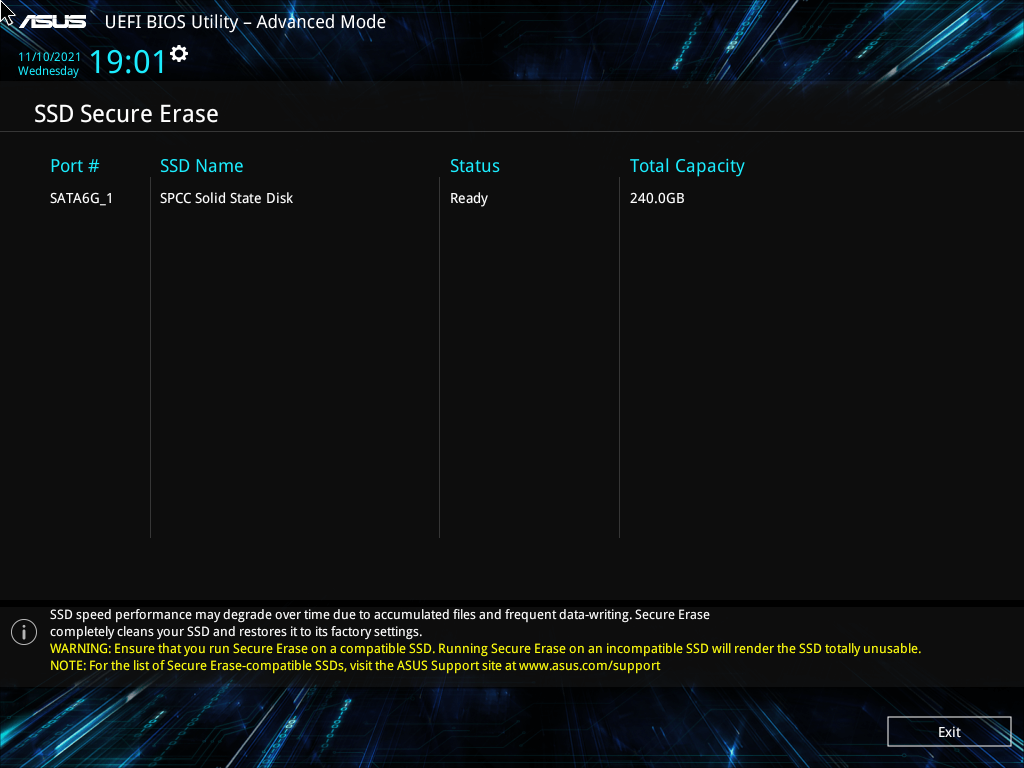

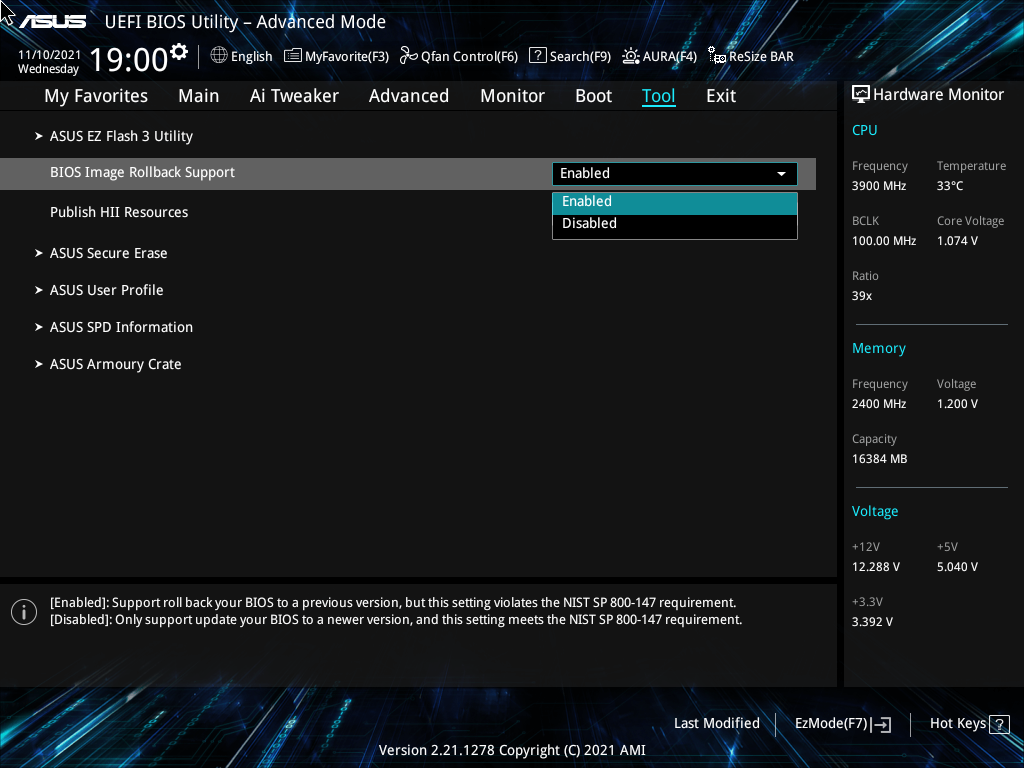

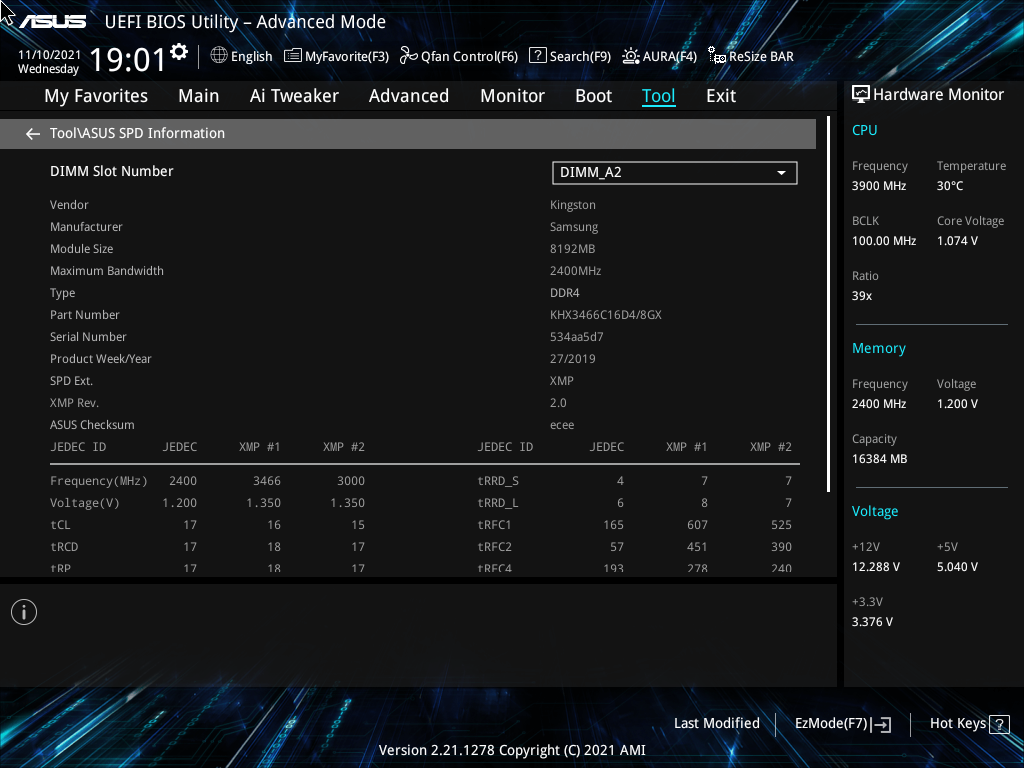

Набор инструментов не сможет похвастать наиболее новым привнесением в лице MyASUS, всё остальное для этого участка здесь в наличии. Темы оформления UEFI остаются редким преимуществом отдельных моделей.

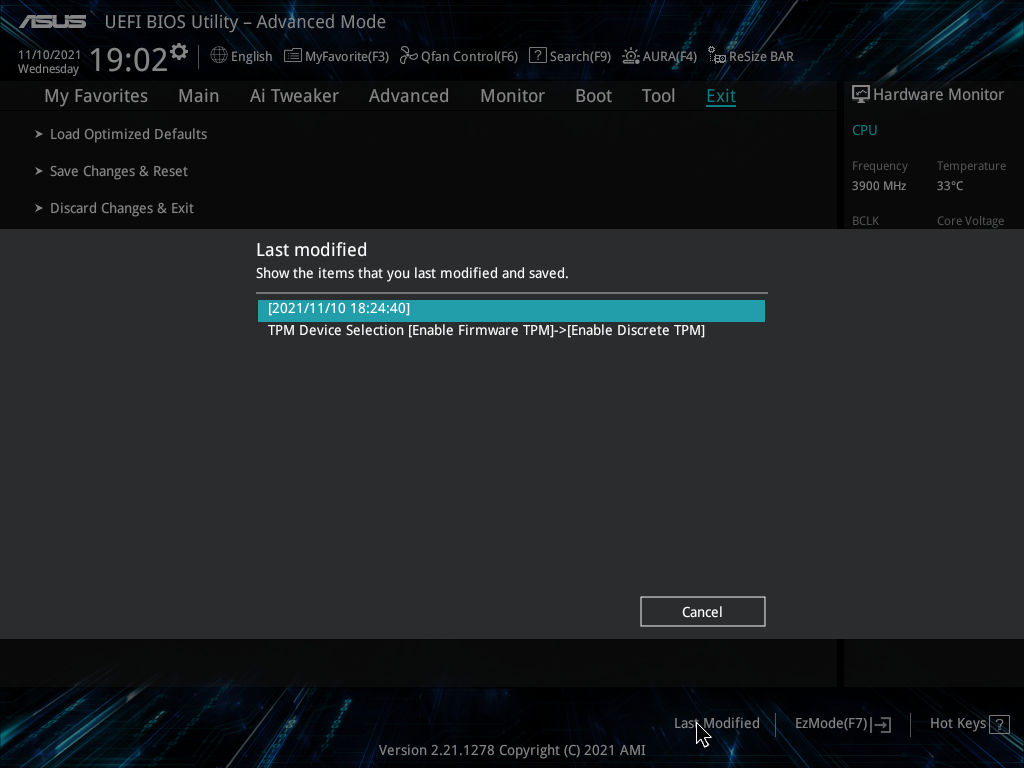

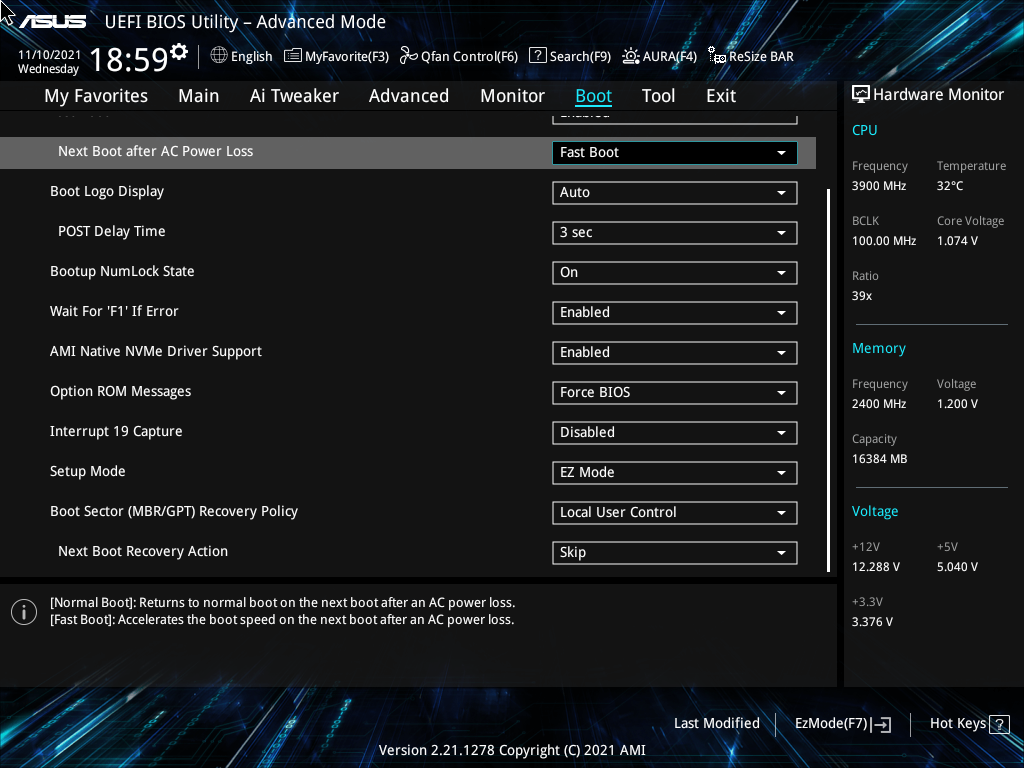

За всё время работы я ни разу не сбрасывал настройки вручную, поскольку при неработоспособных установках устройство самостоятельно загружалось с безопасными, чтобы была возможность внести правки. В целом, UEFI не должно стать ограничивающим фактором при выборе модели для приобретения. Задумки и реализация не вызывают нареканий.

Комплектное ПО

Программная среда будет насчитывать базовый минимум. Для звуковой и сетевой подсистем явных бонусов не предусмотрено. Мастера настройки в среде Ai Suite 3 также не будет, только набор из отдельных компонентов.

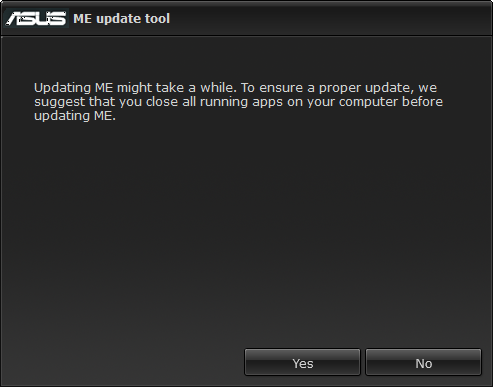

Первым делом я обновлял модуль ME, с этим никаких проблем не было.

Armoury Crate, лишь только увидит Интернет, тут же предложит выполнить установку, логично, что это будет происходить после первой же загрузки Рабочего Стола Windows.

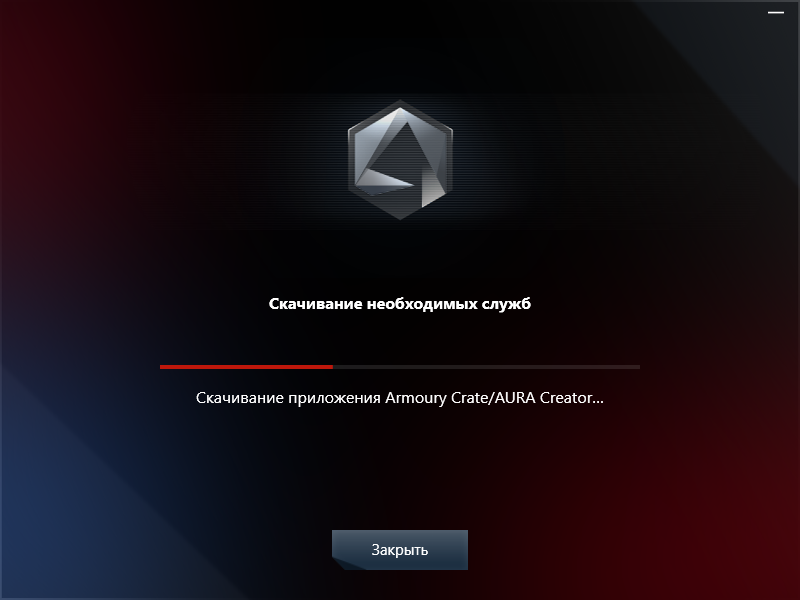

Я же проводил инсталляцию с привлечением фирменного установщика, доступного к загрузке на странице поддержки.

Перезагрузка системы позволяет завершить обновление для всех компонентов, найденных уже после первого пуска.

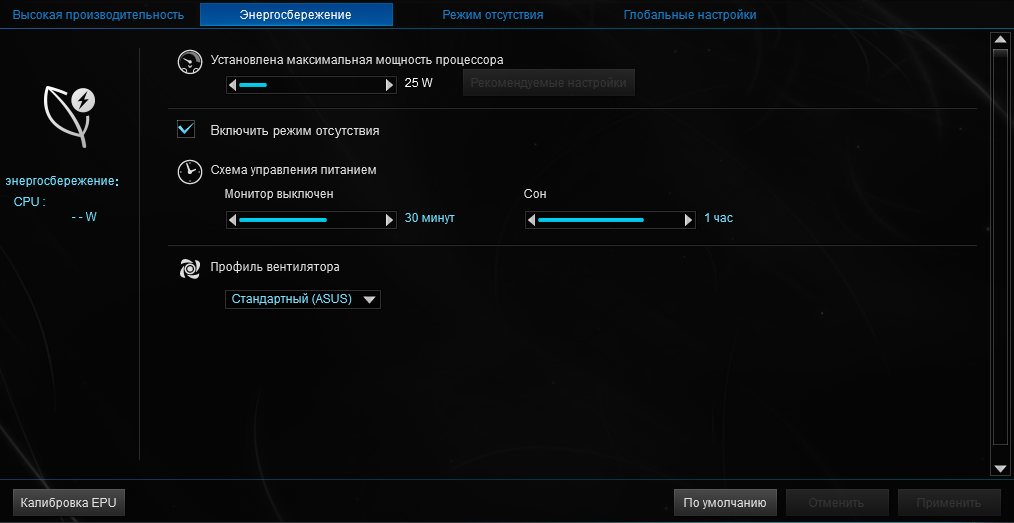

Структура среды не нова, в то же время под начальные продукты вроде тестового никаких усечений нет.

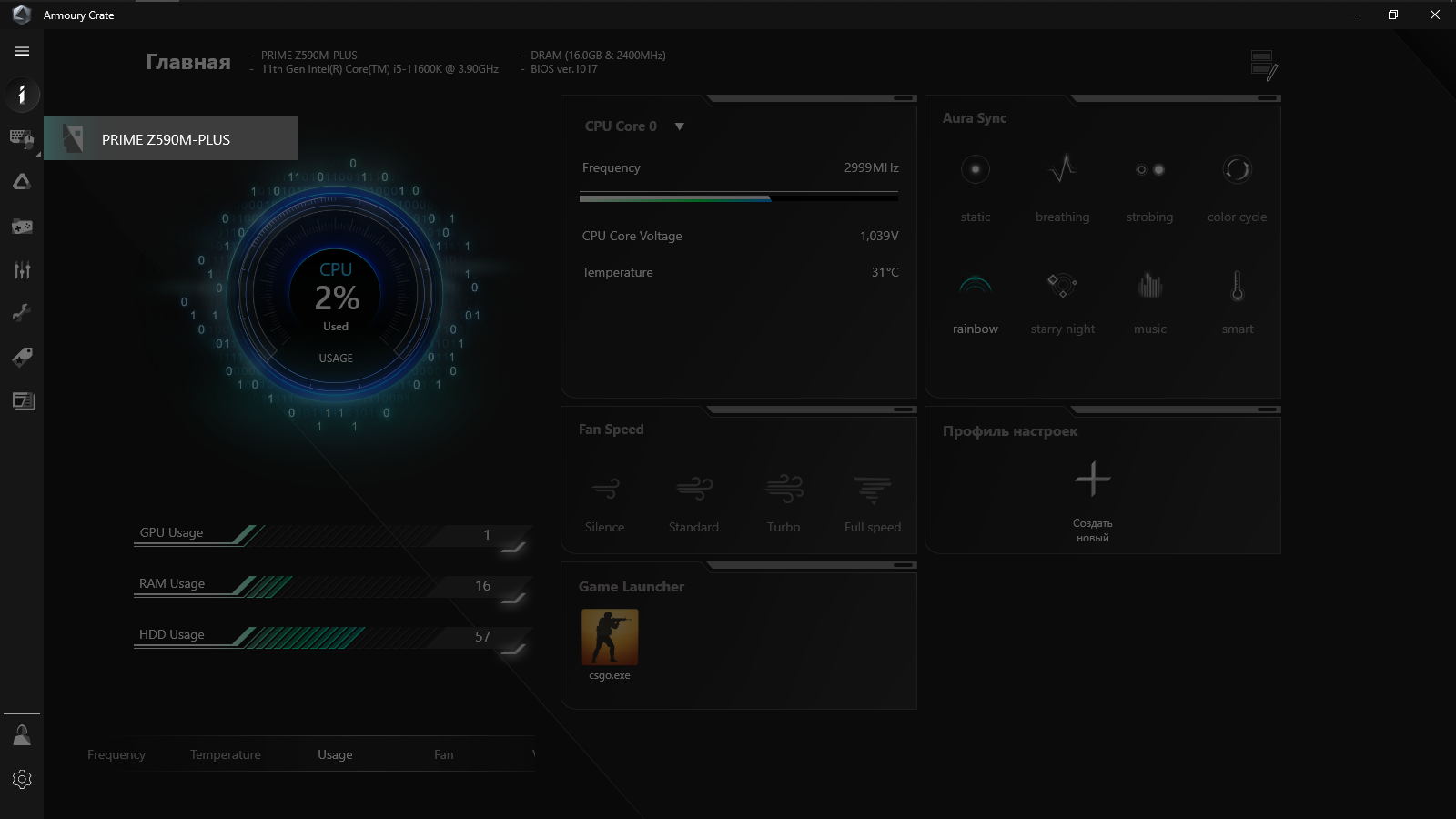

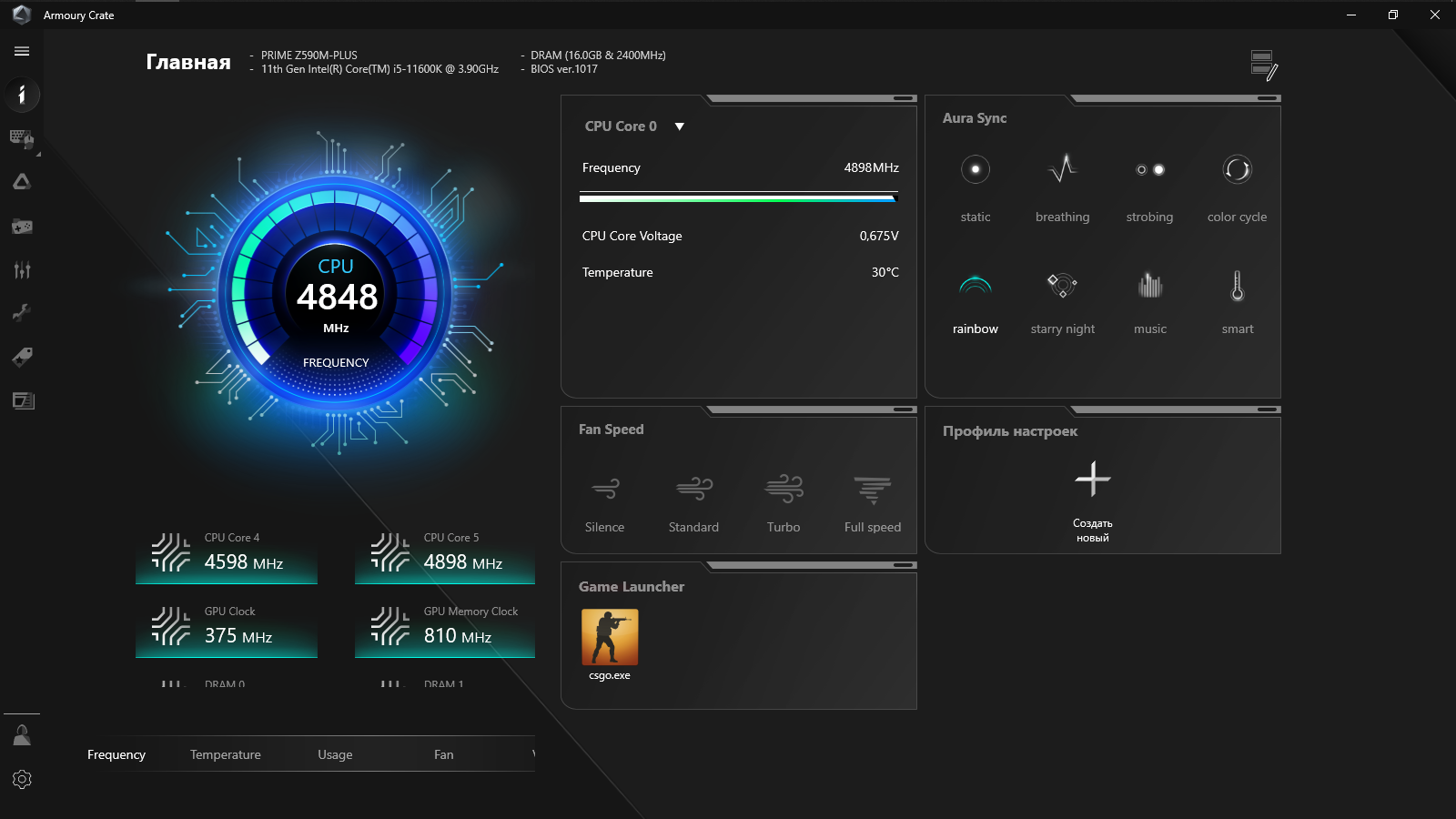

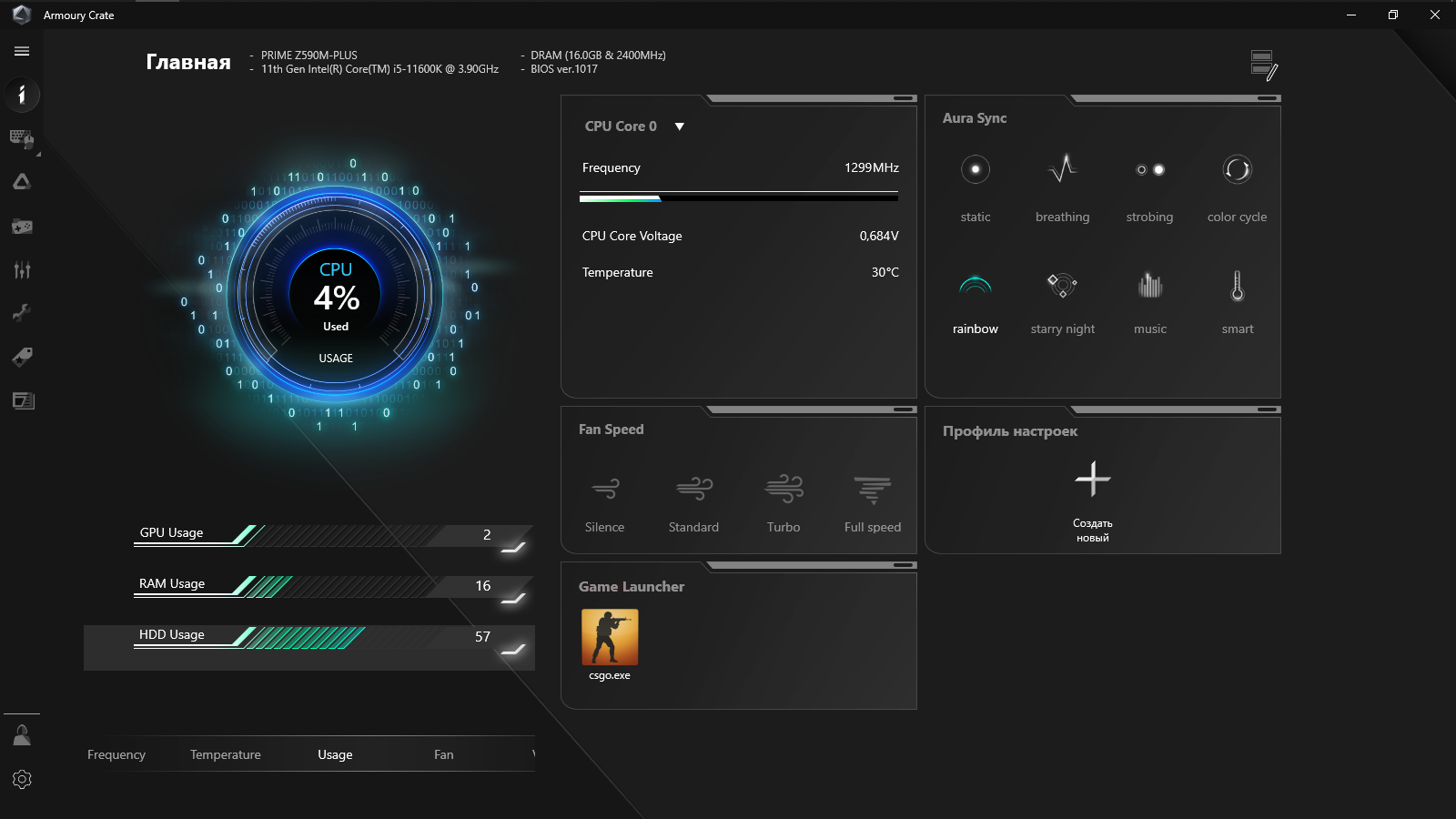

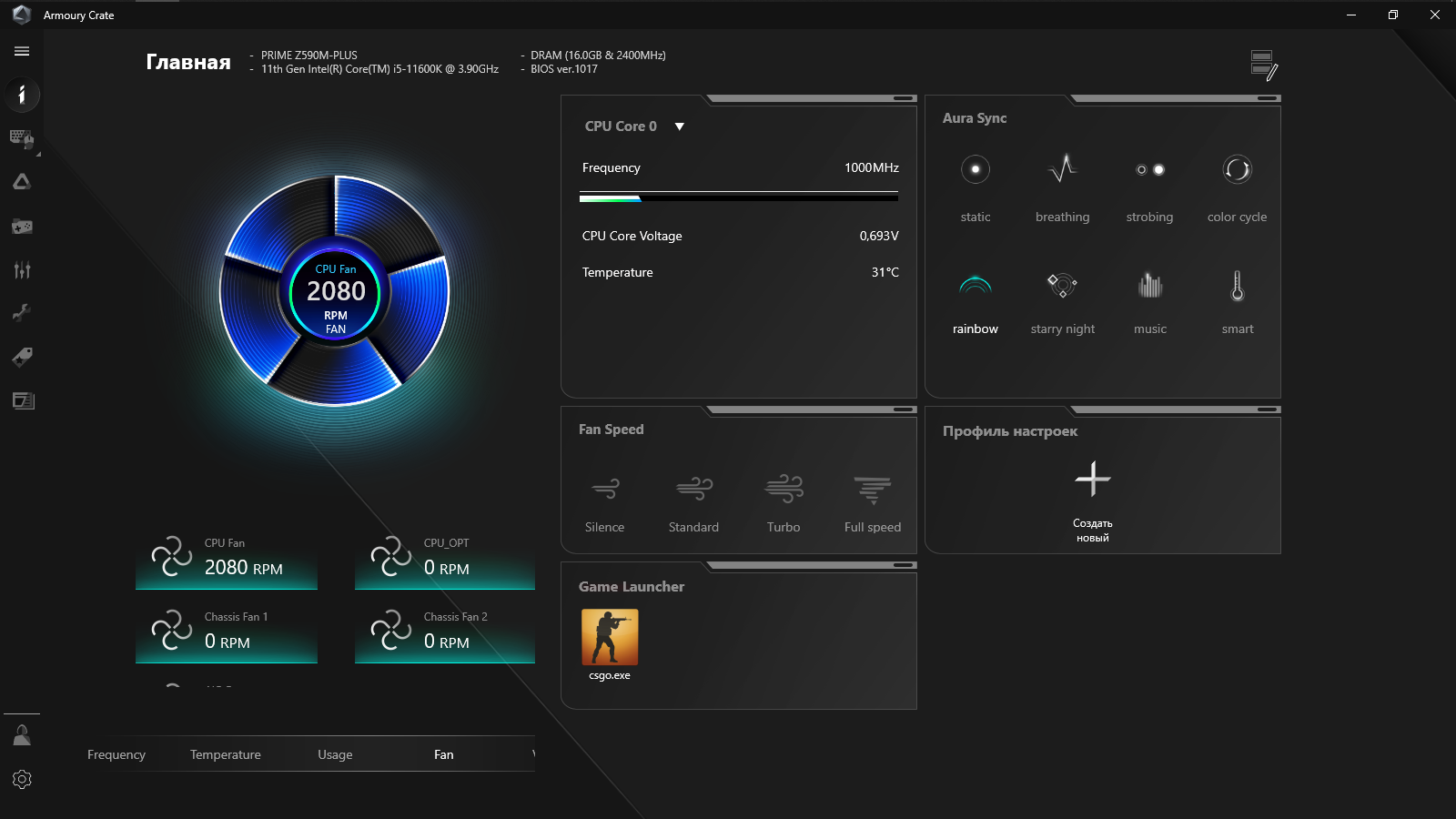

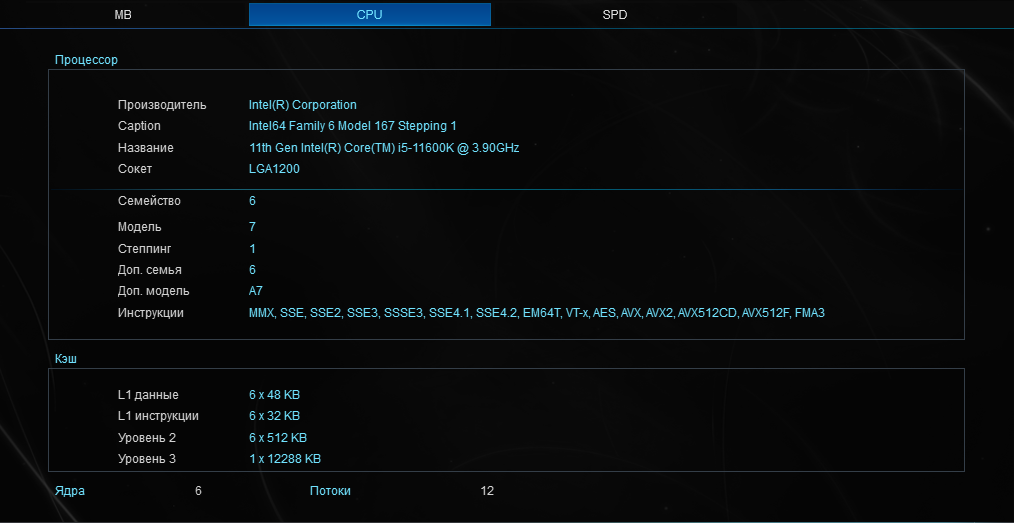

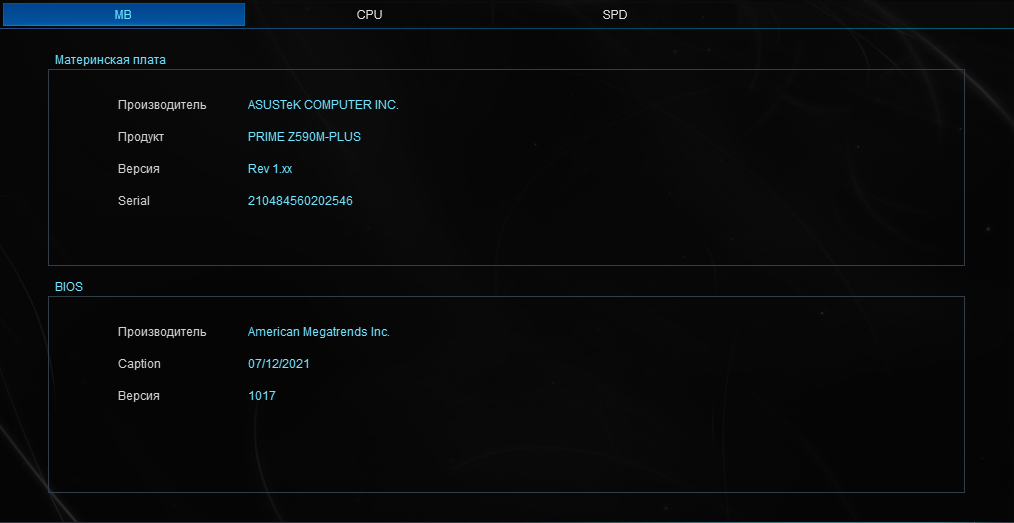

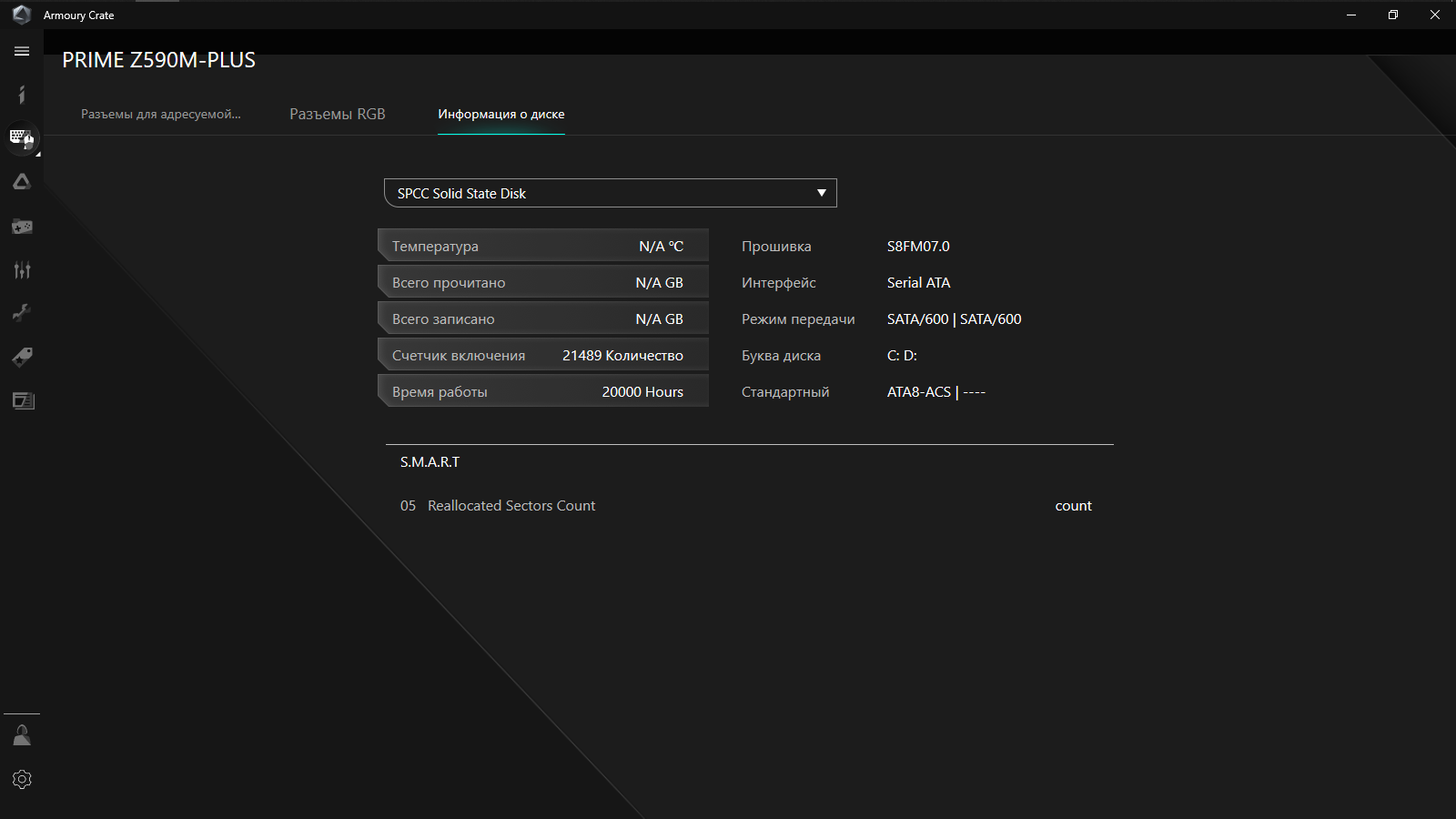

Заглавная страница предоставляет сведения о различных компонентах и узлах системы.

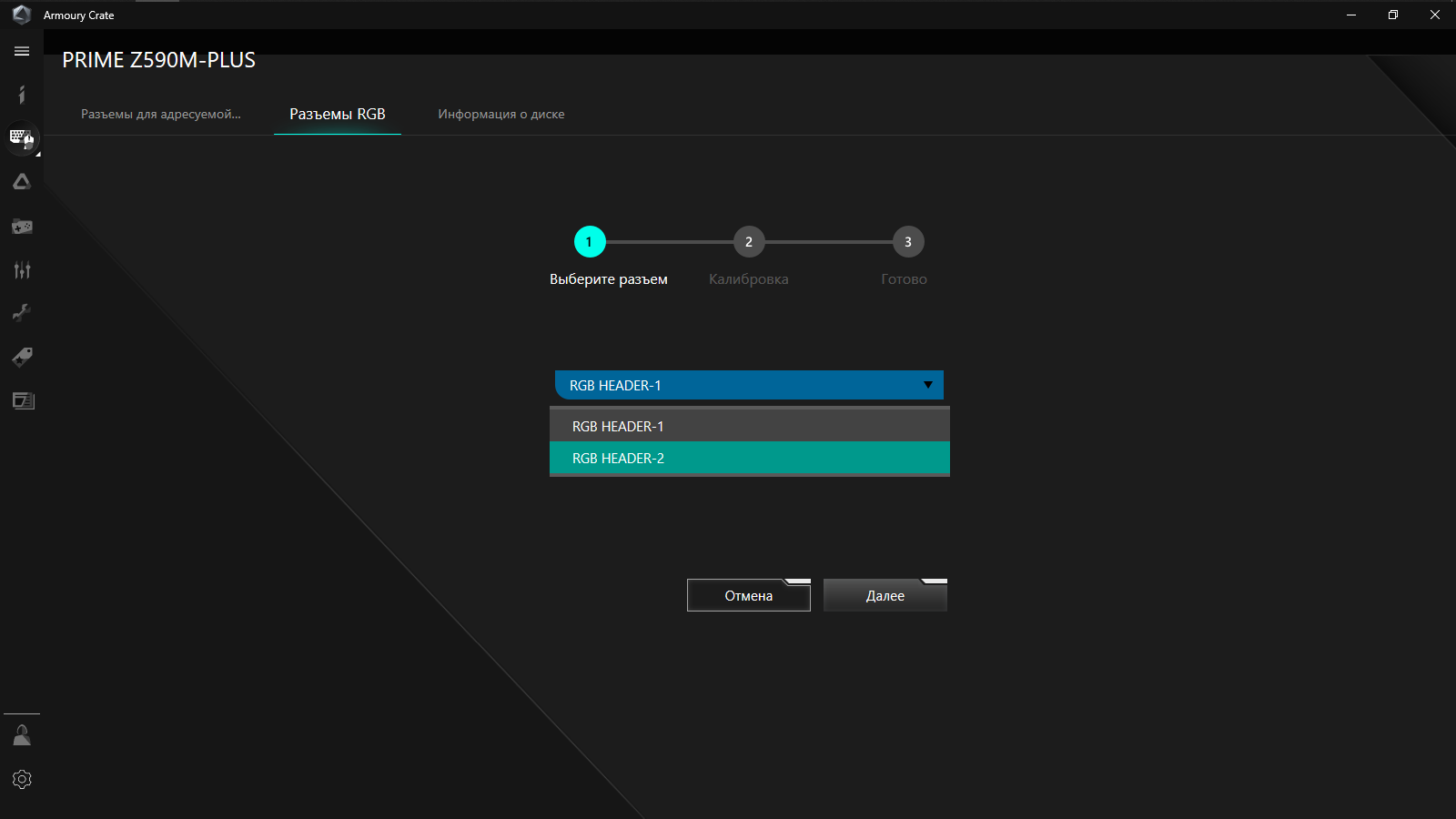

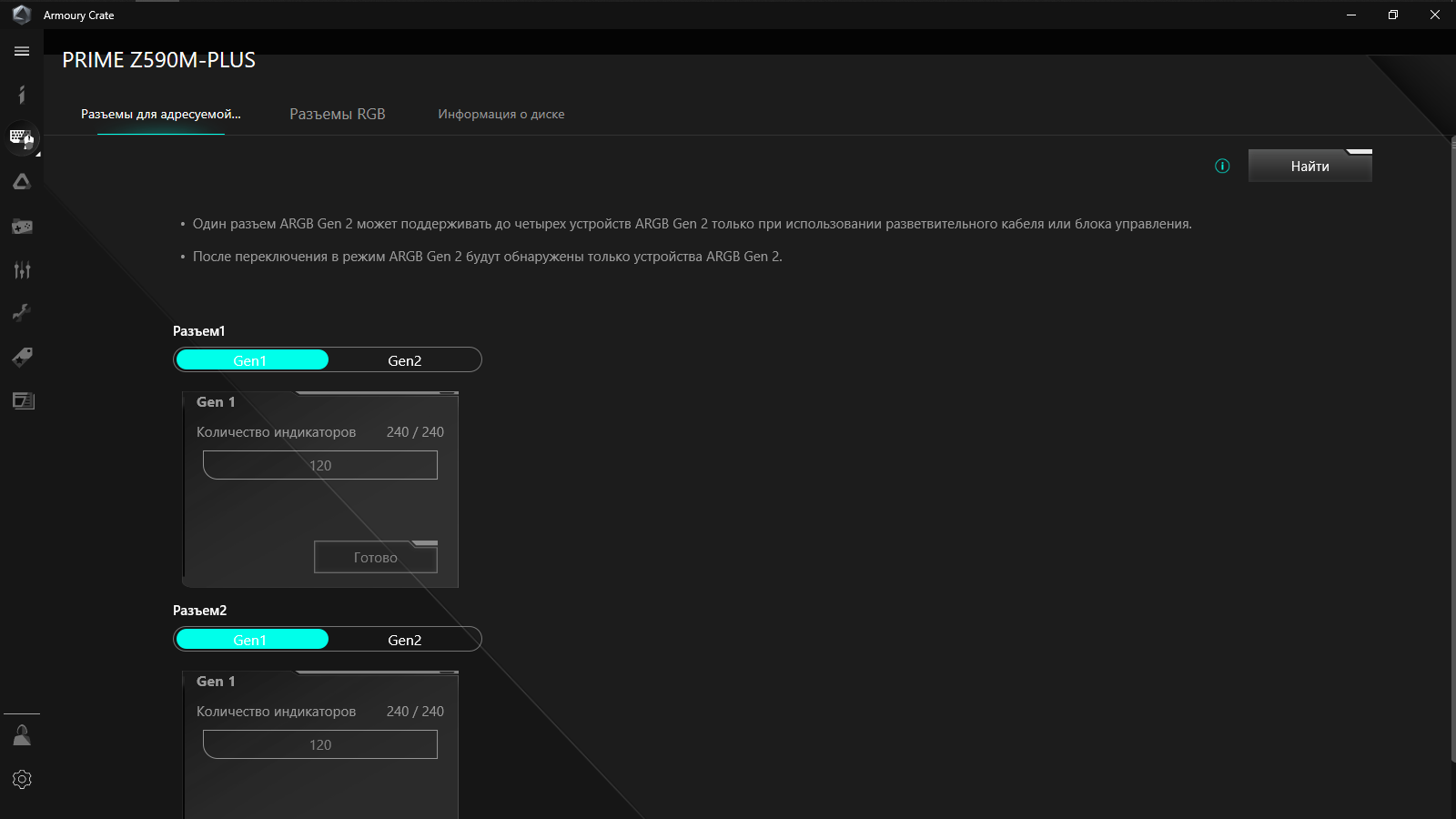

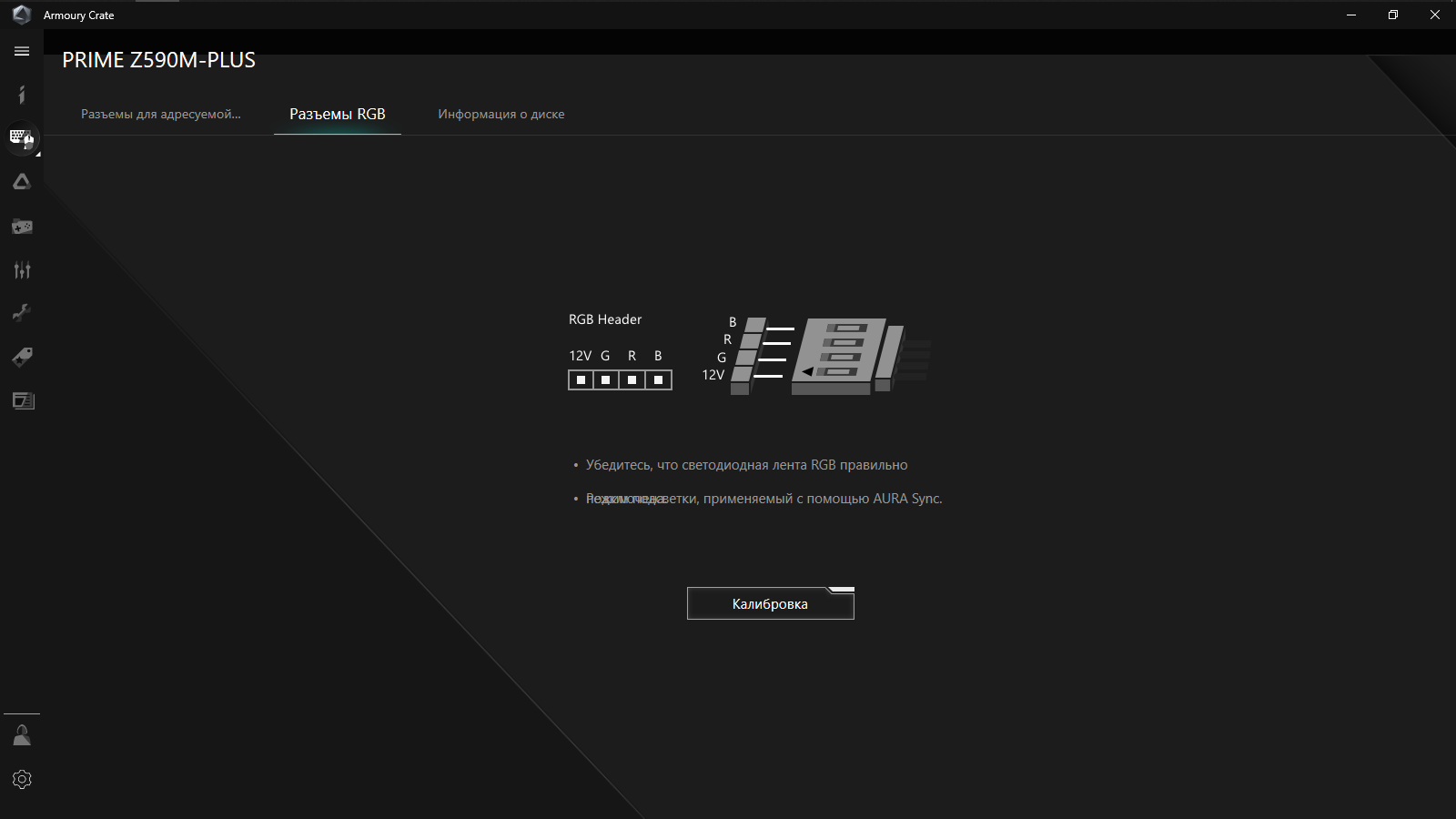

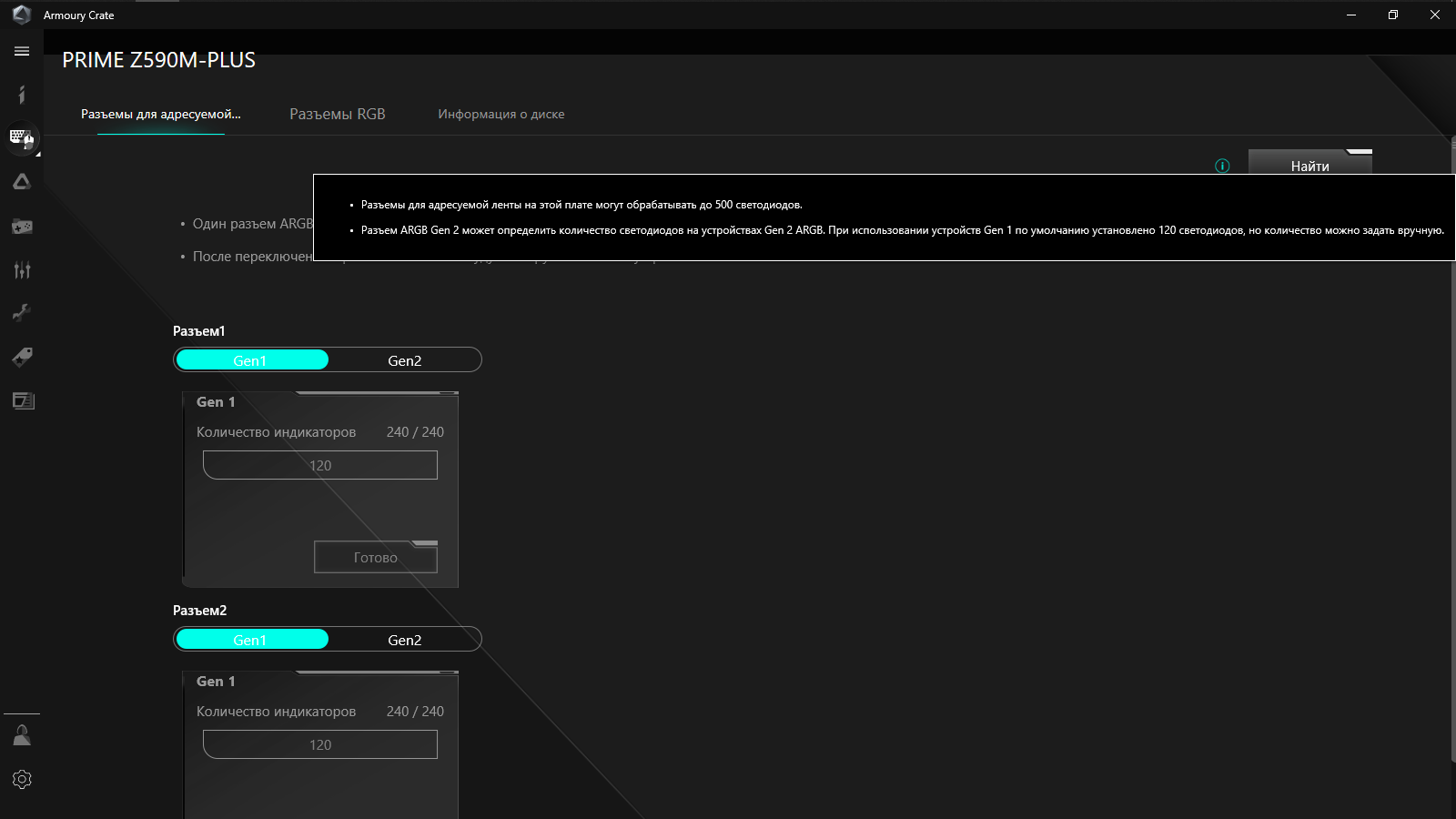

Наладка самого изделия ничем не примечательна ввиду отсутствия элементов с подсветкой, а также разного рода бонусов. В итоге получится откалибровать дополнительное светодиодное оборудование, подключенное к одному из четырёх гнёзд.

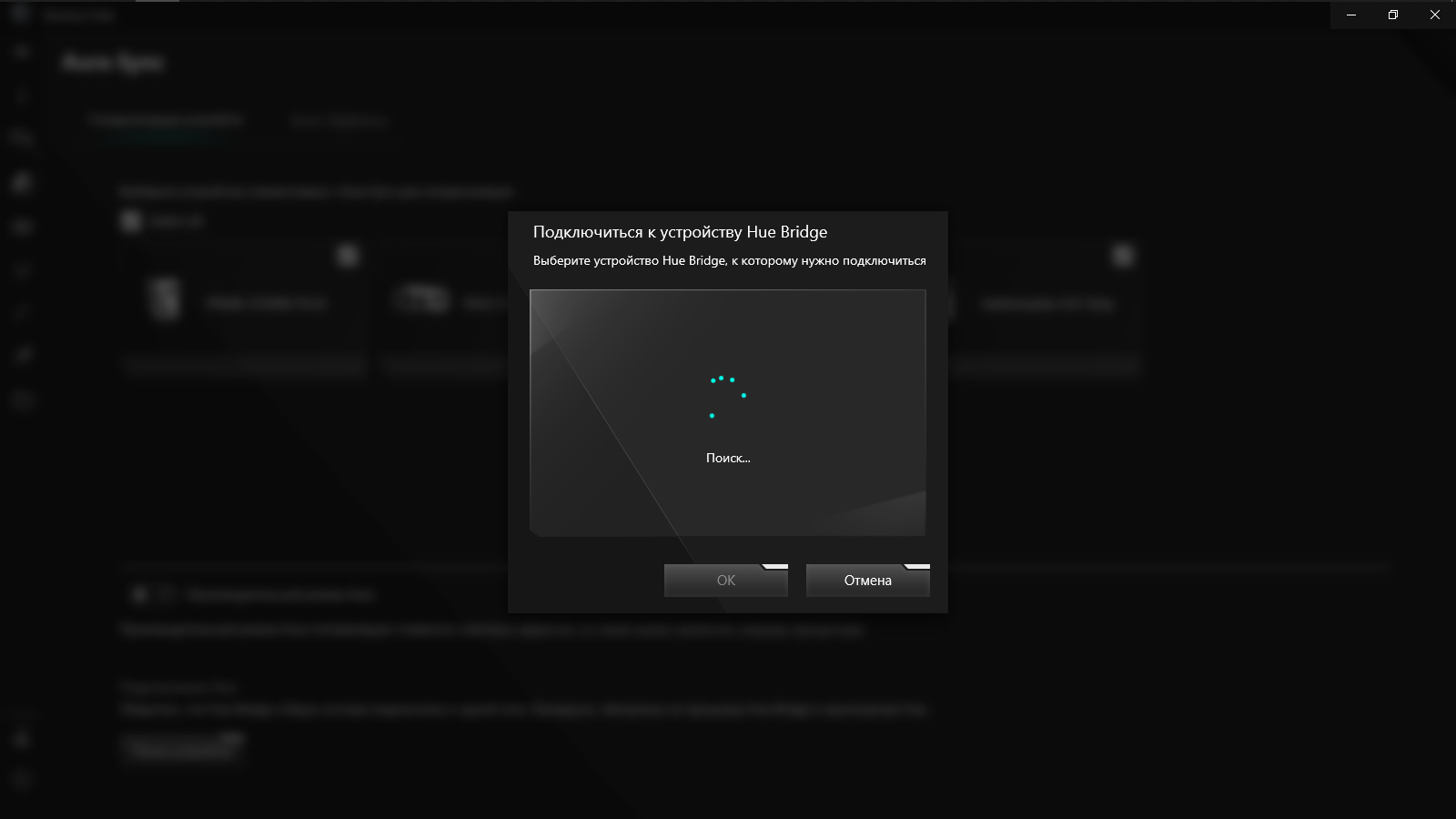

Aura Sync поможет объединить все элементы с подсветкой общим сценарием мерцания. Механизм един для всех плат ASUS, допускается создание собственного при содействии инструмента Aura Creator.

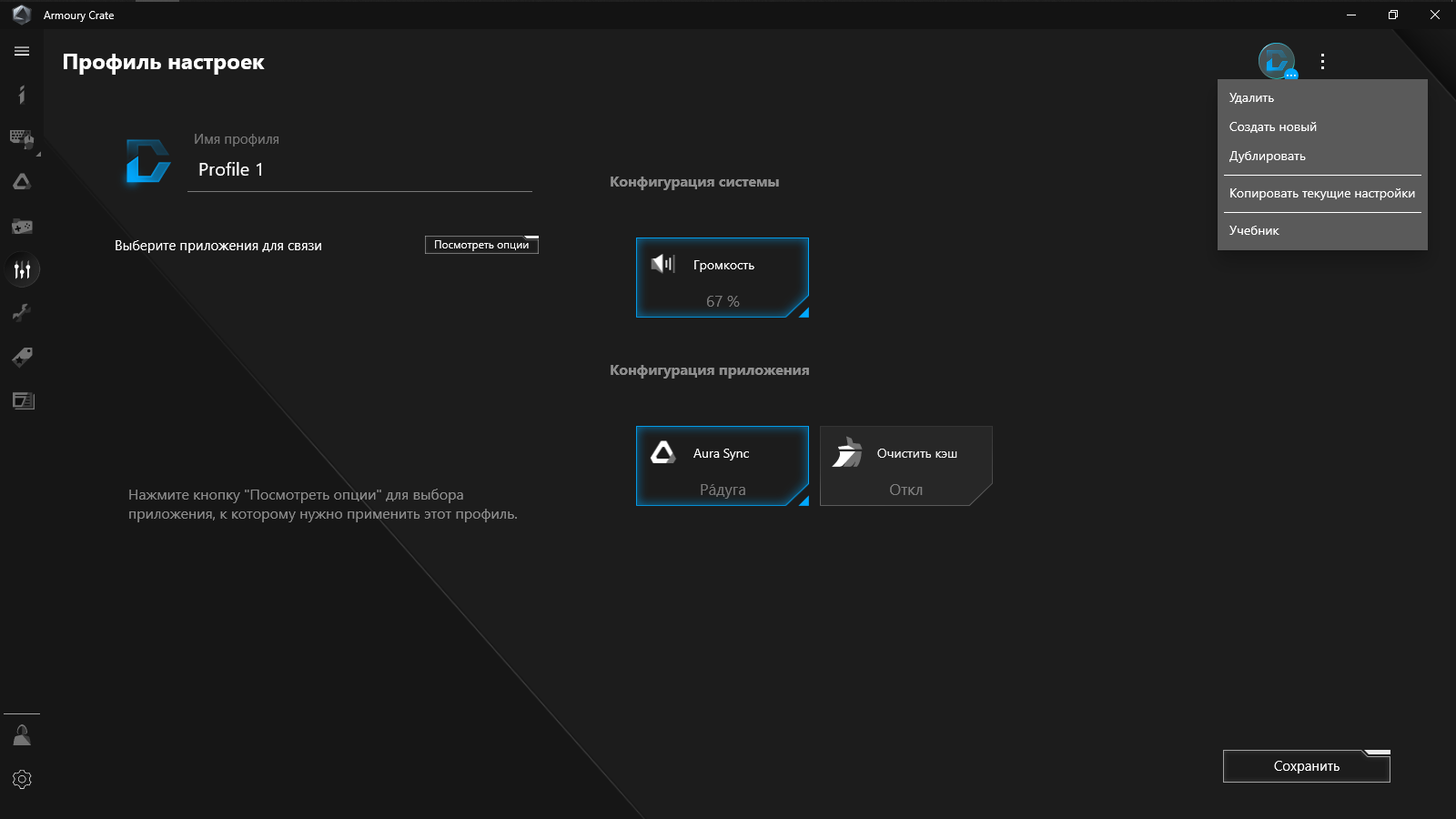

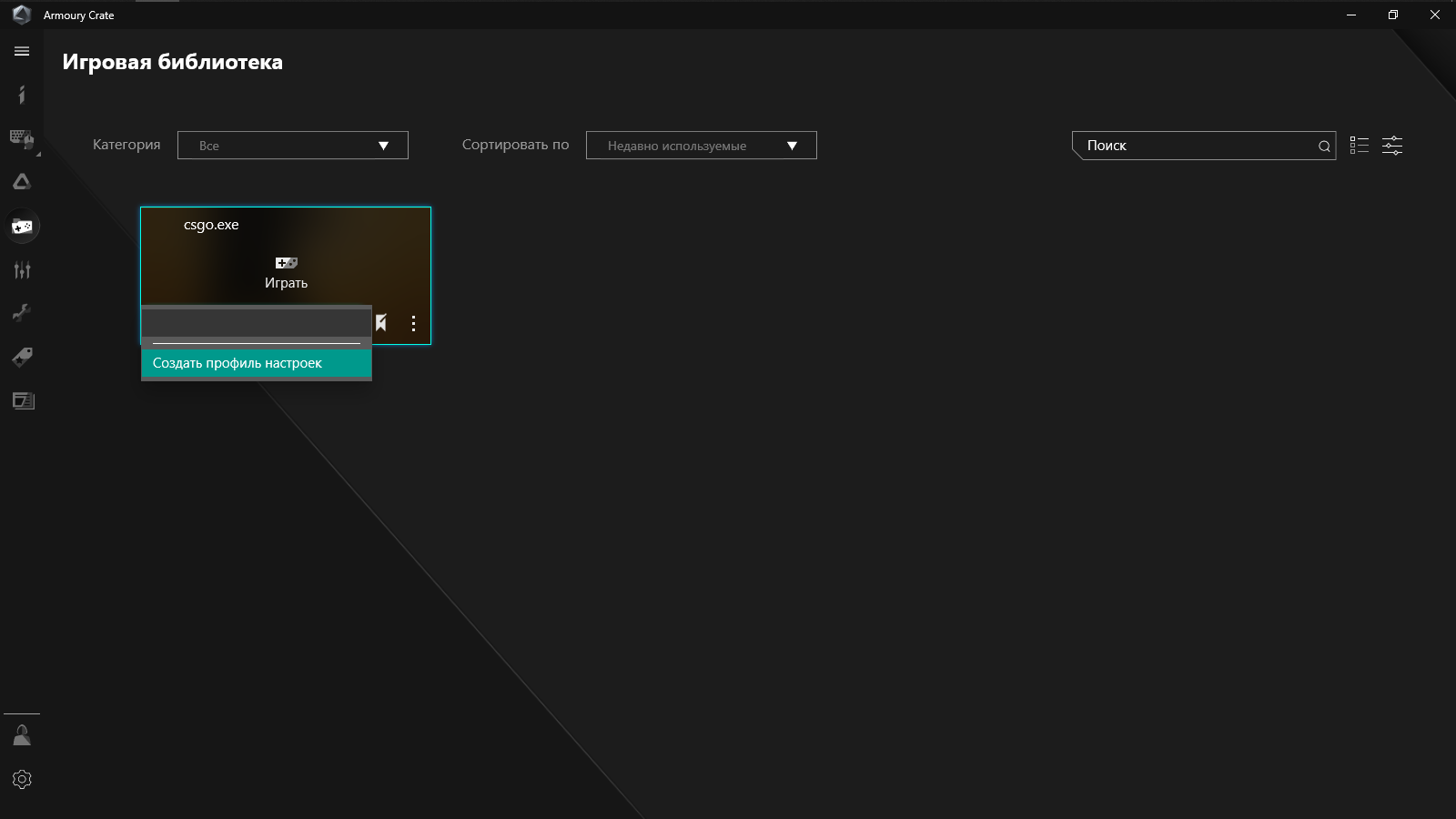

К добавленным играм можно подвязать профили с настройками для их автоматического форсажа при запуске заданных продуктов. Работа с профилями сконцентрирована на отдельной странице. Подразумевается наладка различной периферии от ASUS, если та будет обнаружена в системе.

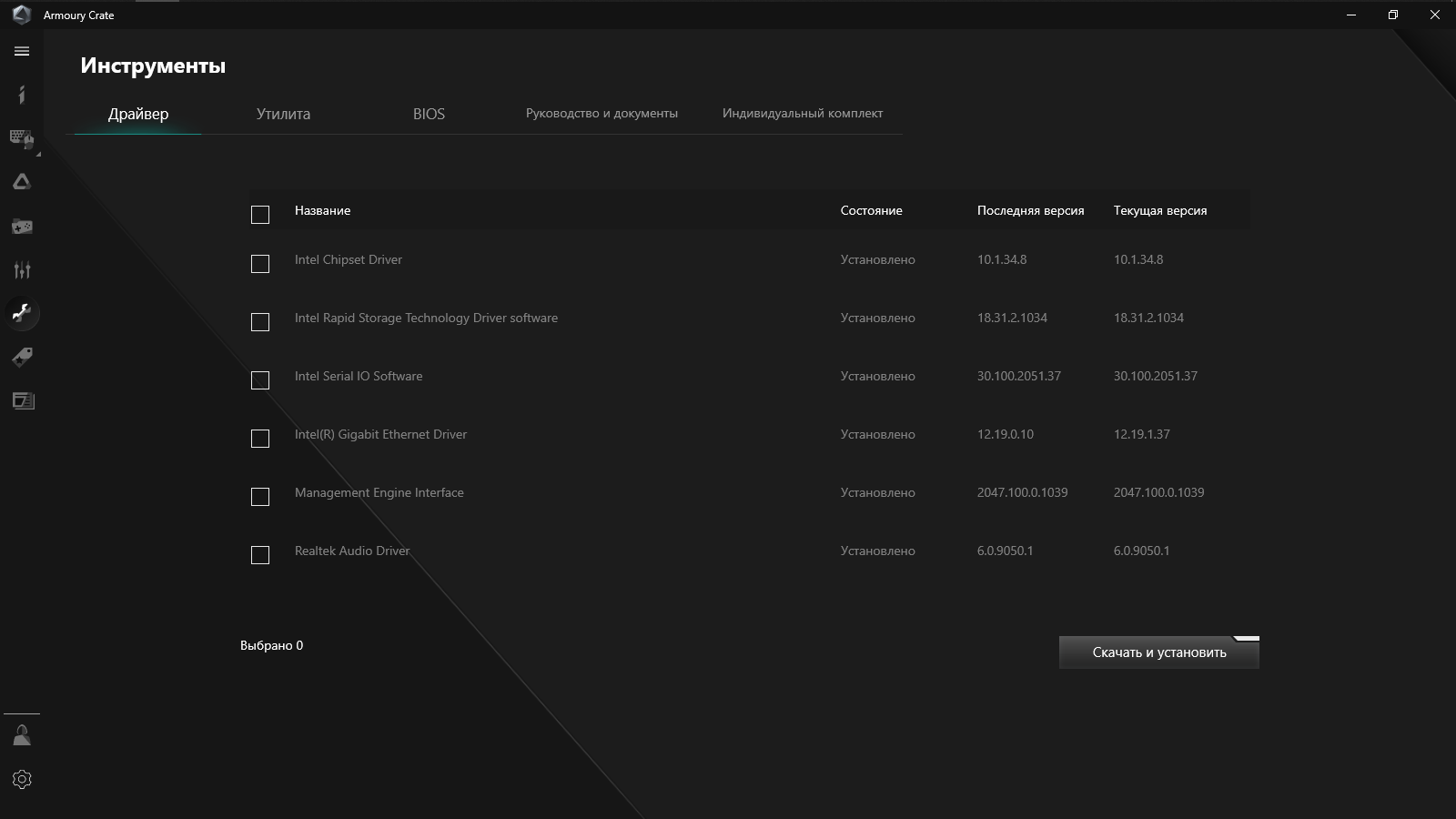

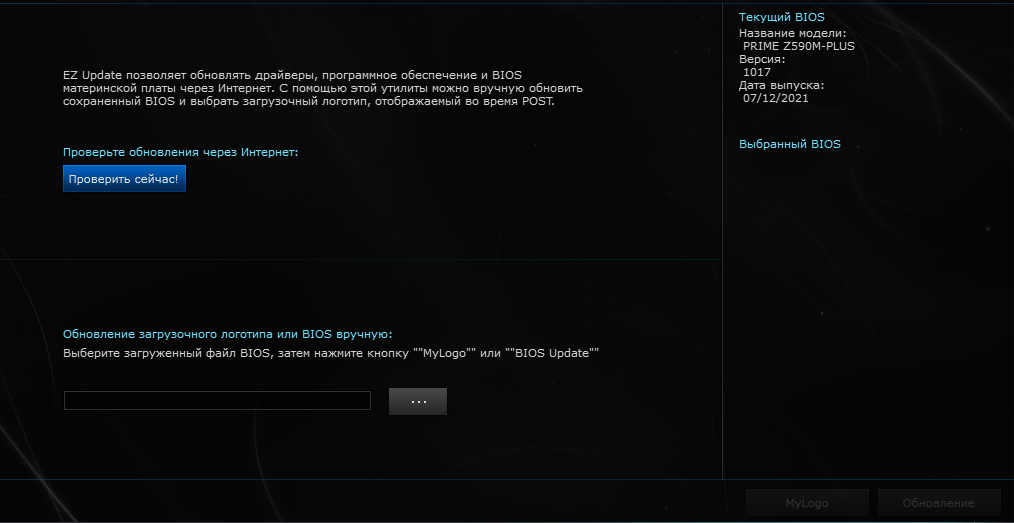

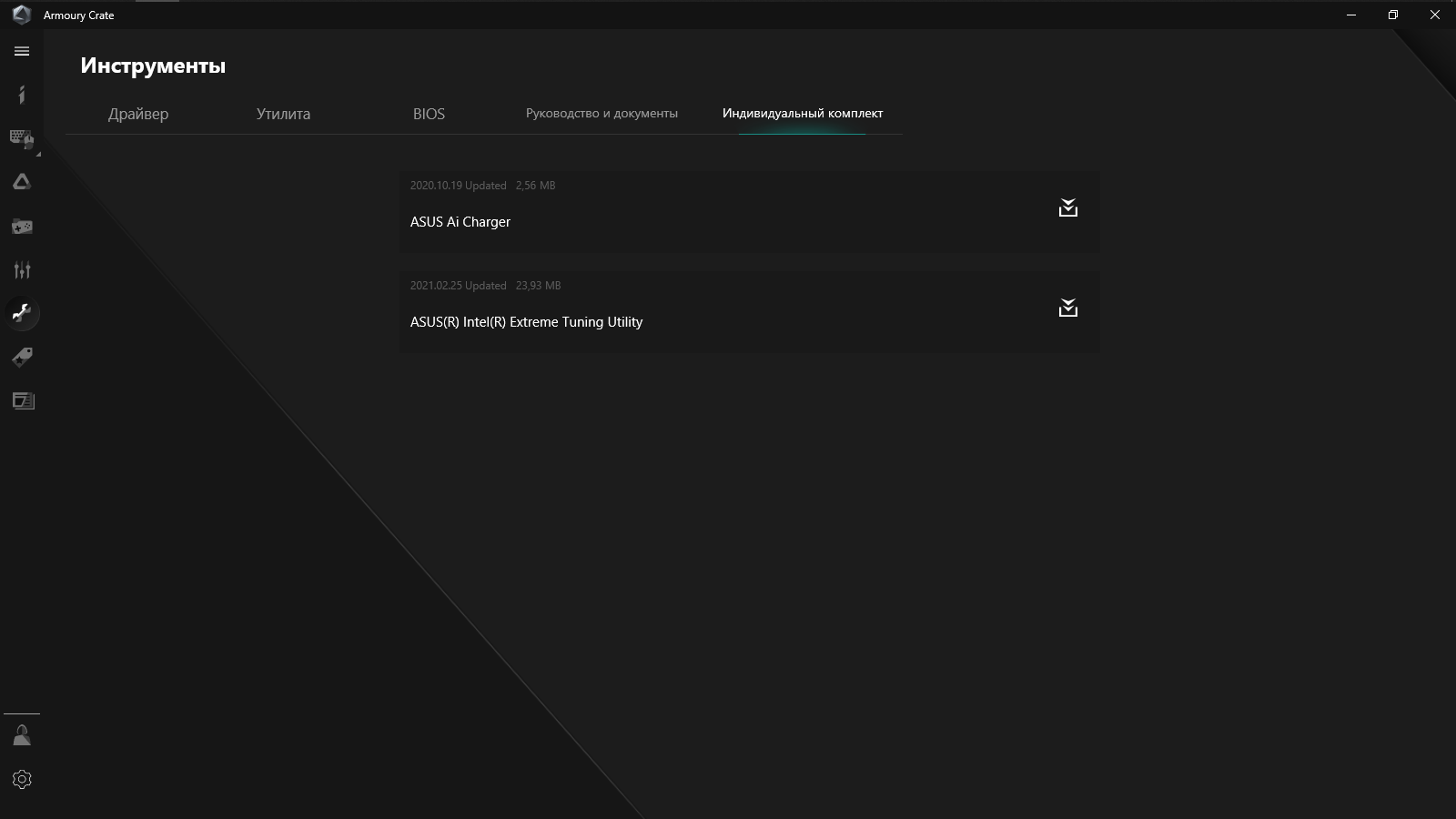

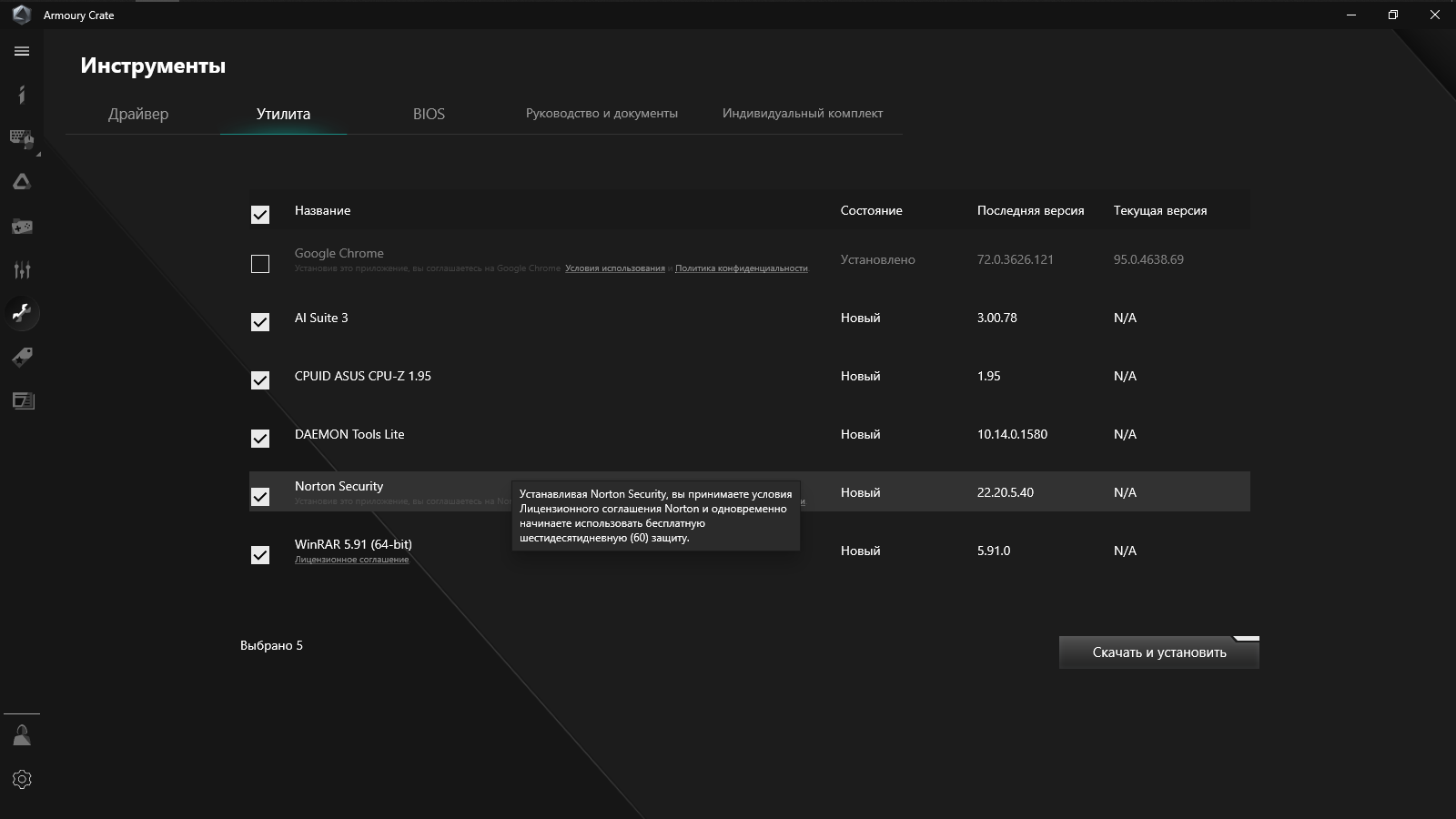

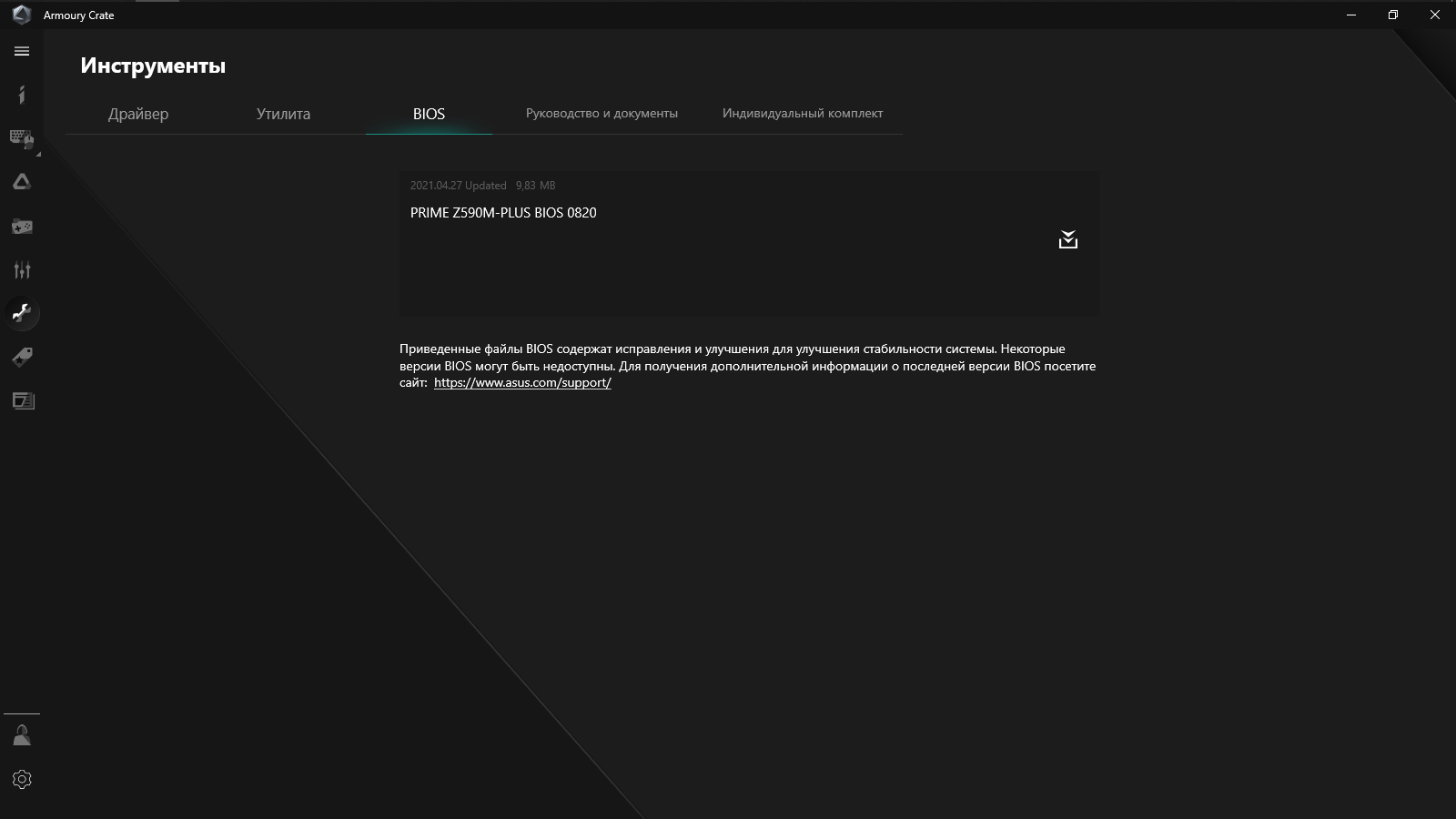

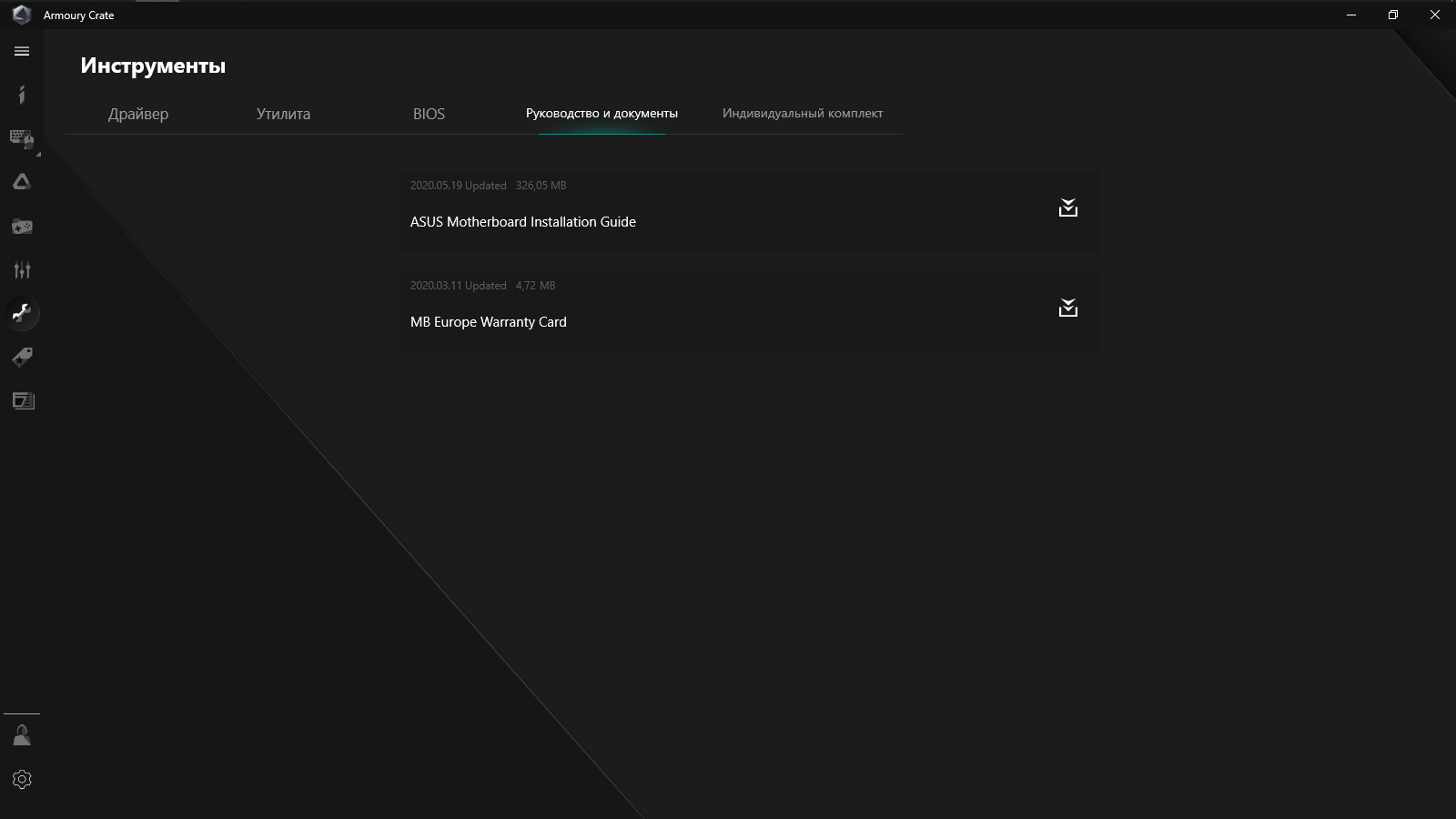

В «Инструментах» находятся мастера для установки драйверов и утилит. Часть из продуктов потребует личного участия пользователя в процессе ввиду требований принятия пунктов EULA уже до их установки. Популяризация бренда в тот или иной способ происходит на страницах «Популярное» и «Новости».

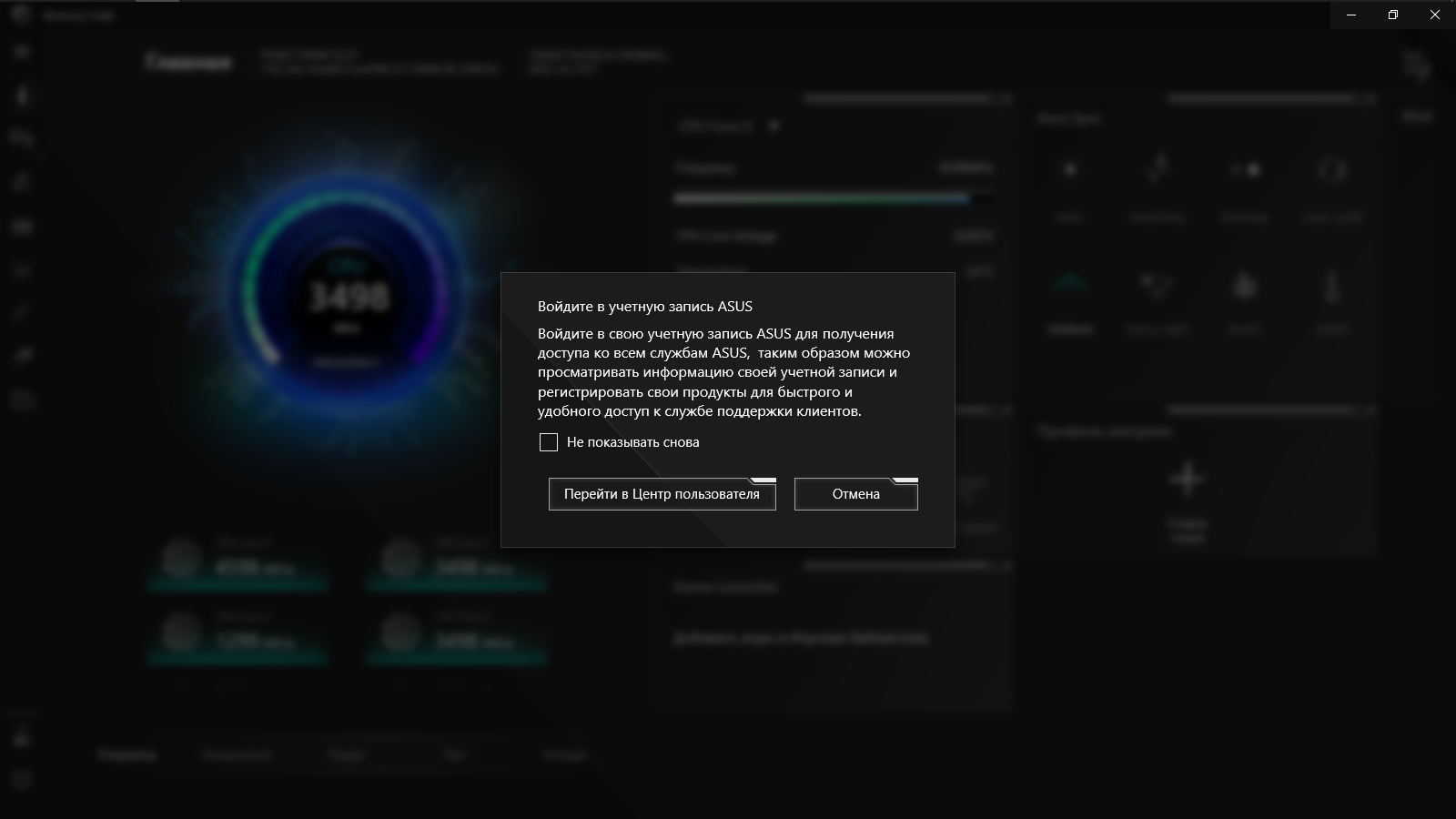

За облачное сопряжение ответственен «Центр пользователя».

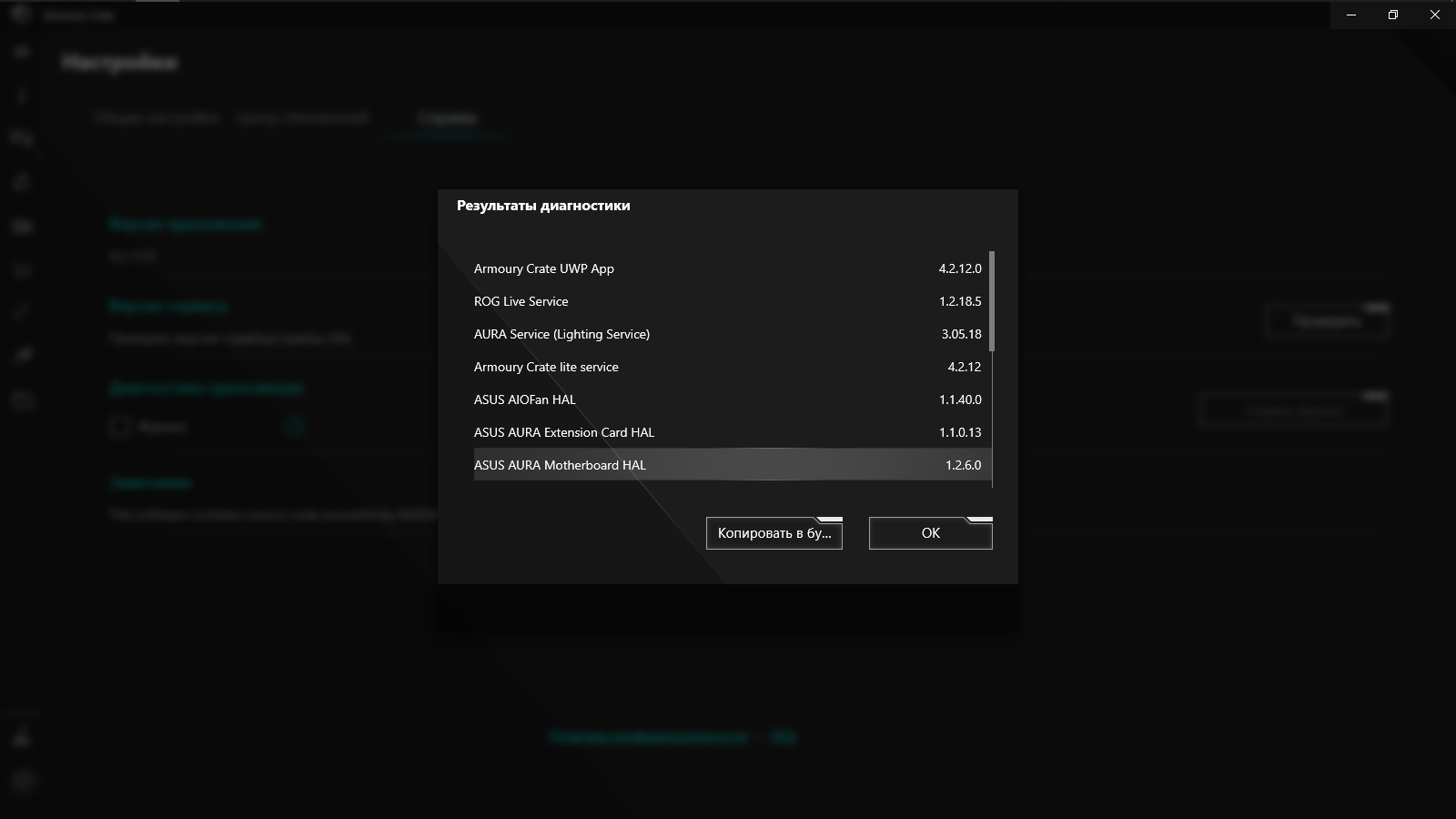

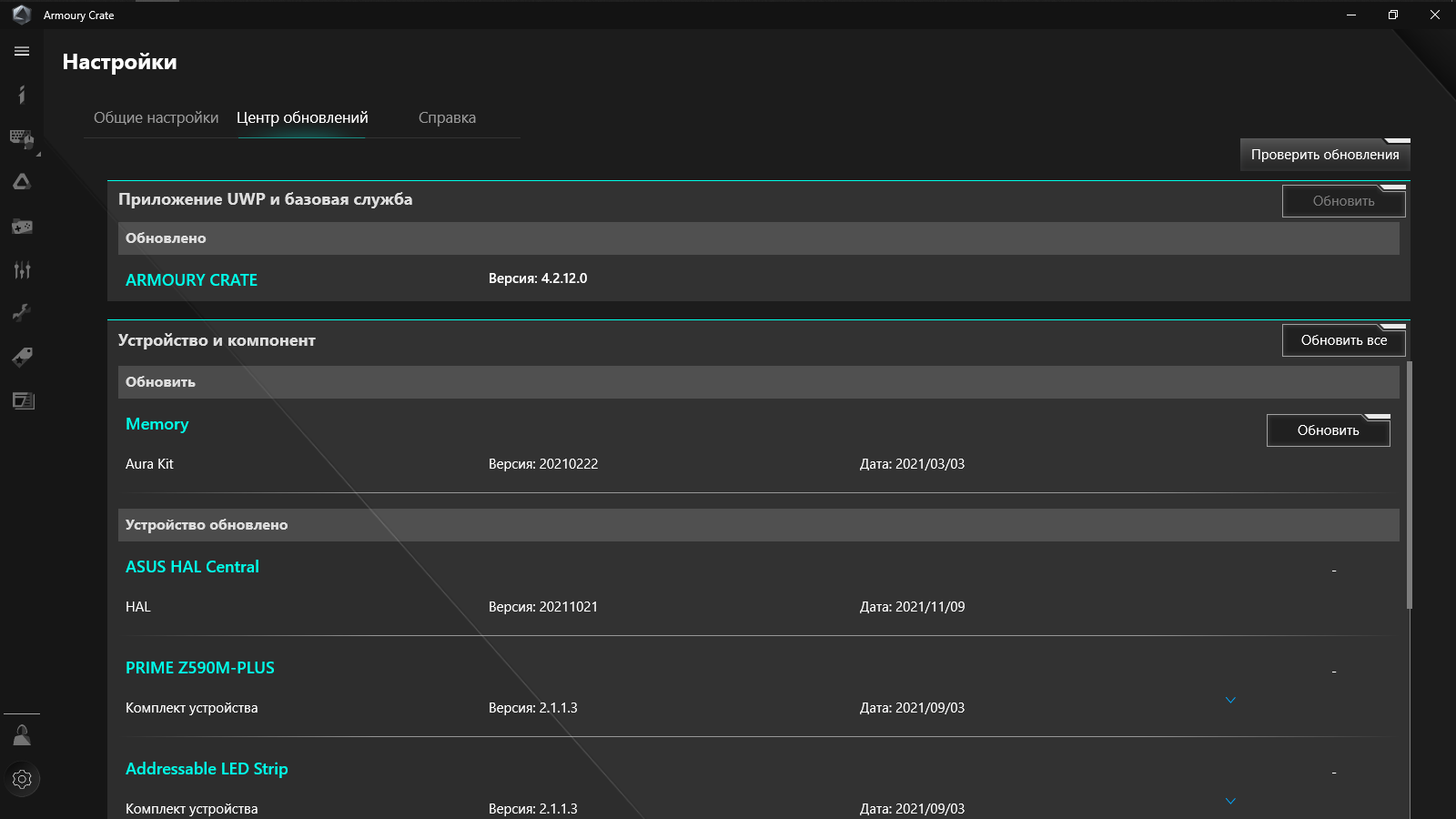

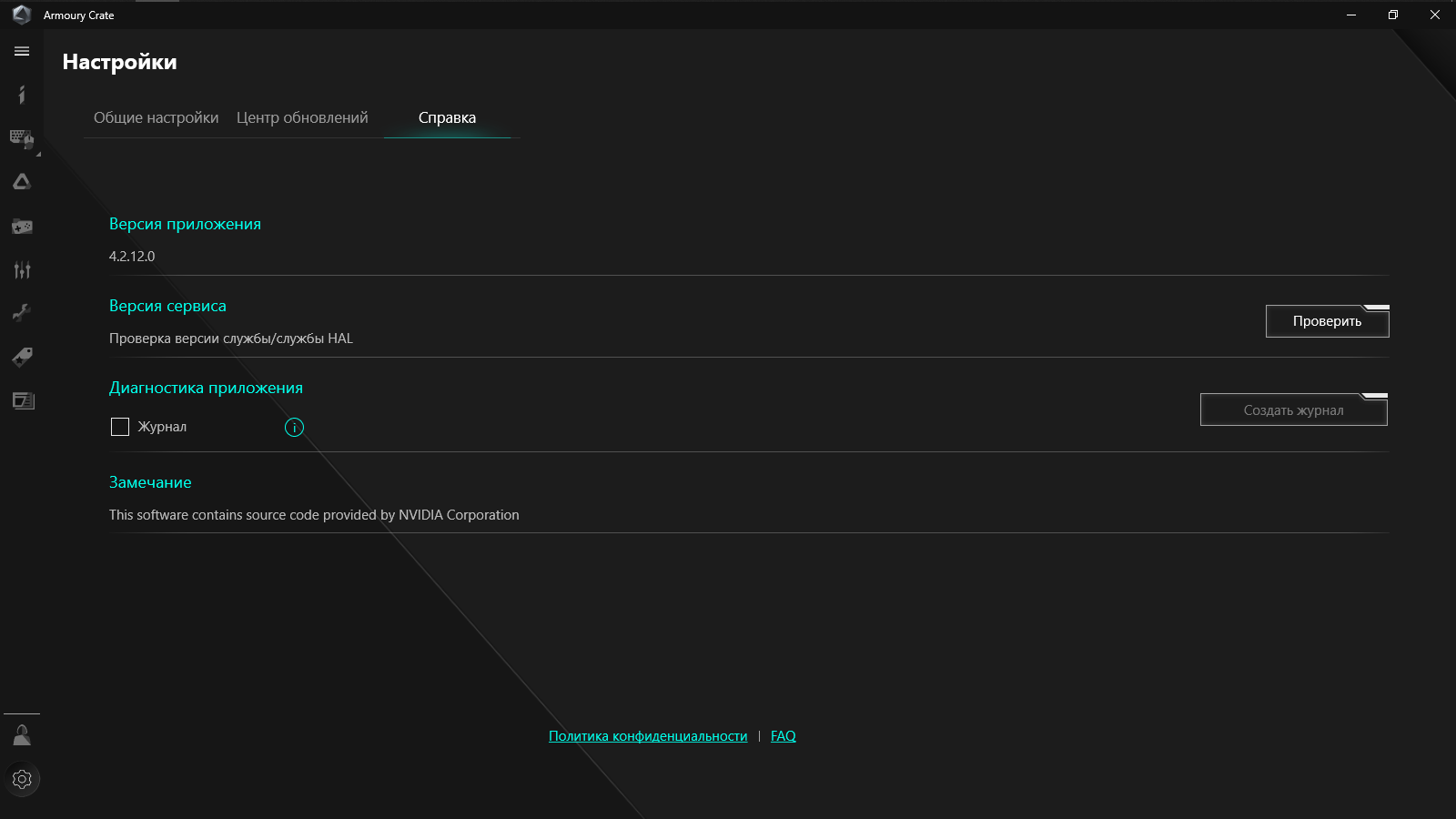

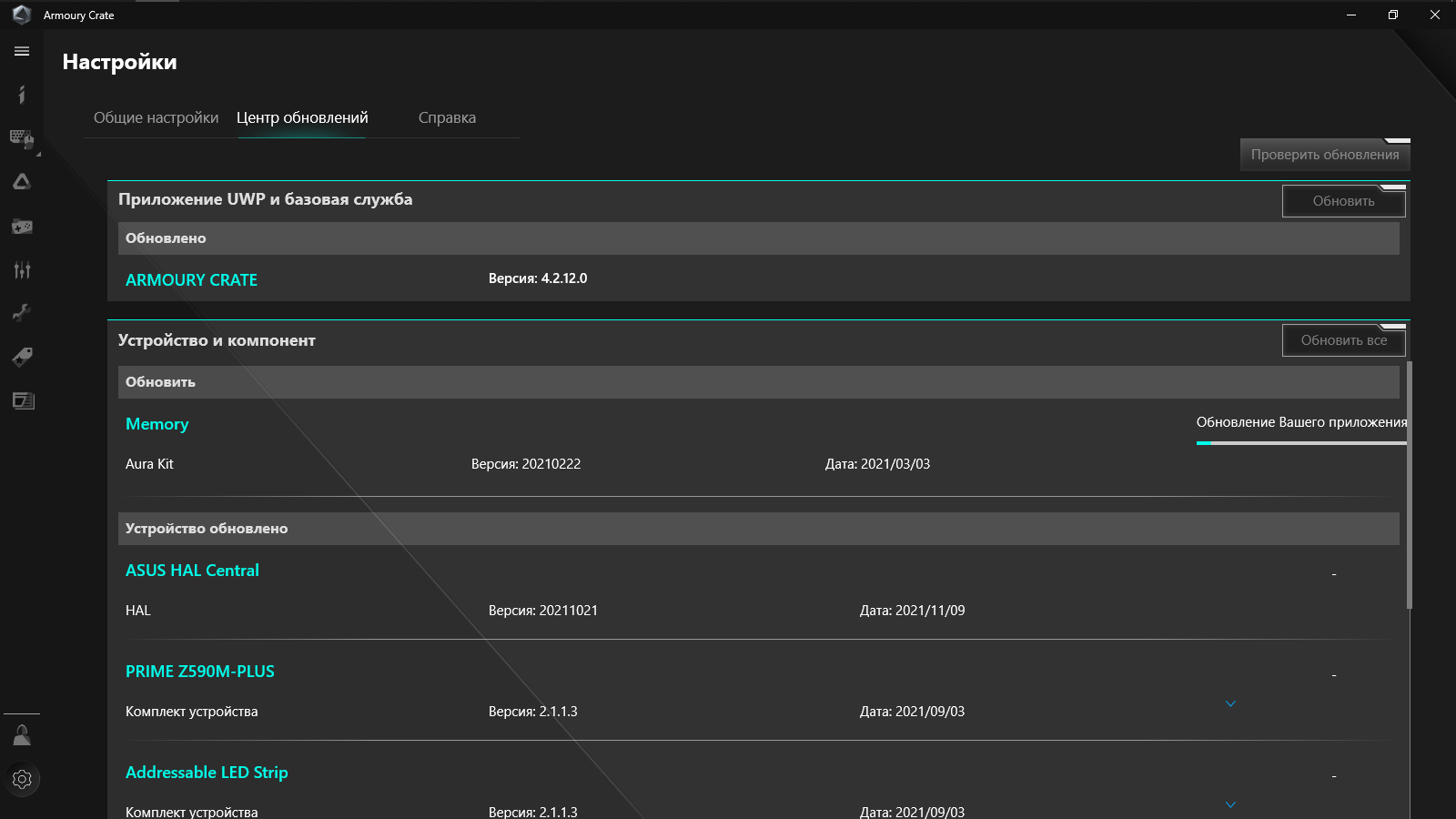

Настройки позволяют выбрать тему оформления среды, отсылка идёт к трём различным линейкам продуктов компании.

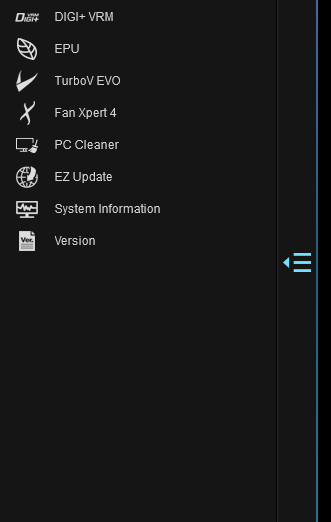

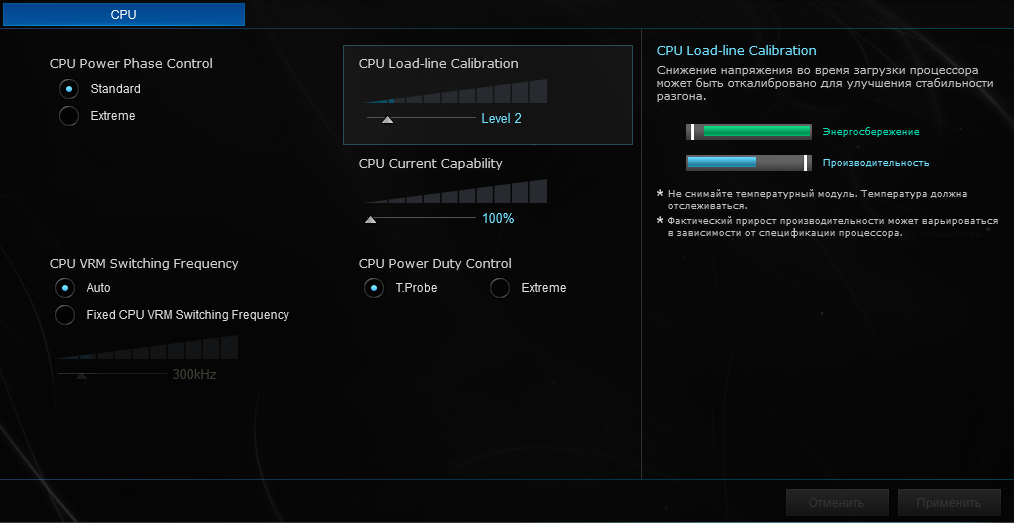

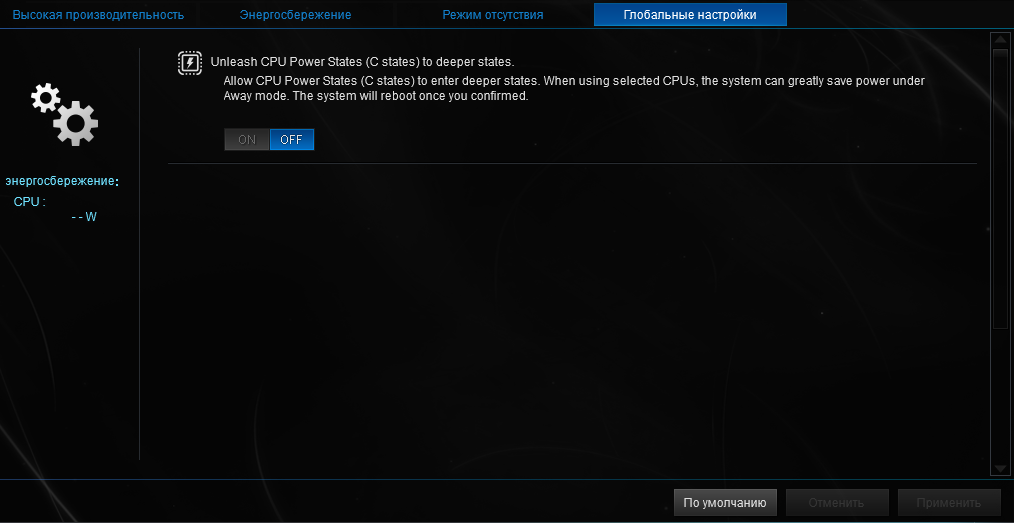

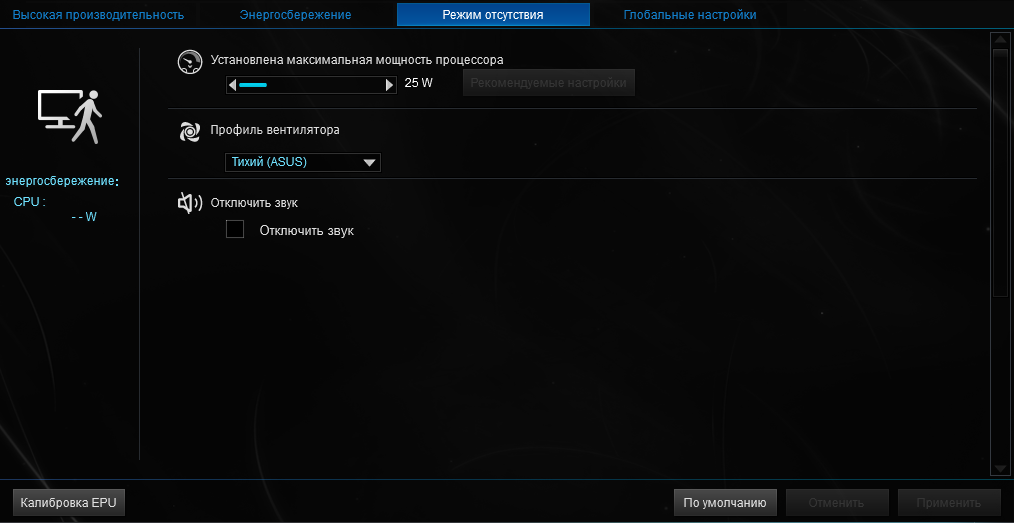

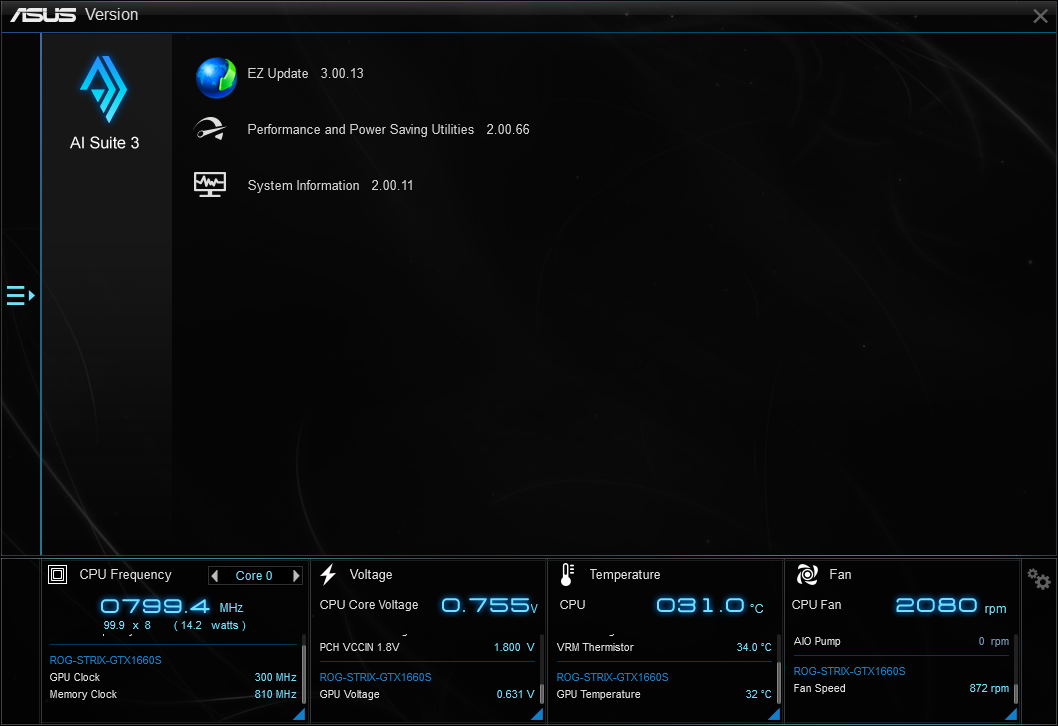

В случае использования фирменной видеокарты, сведения о ней будут доступны в Ai Suite 3, как на примере ниже. Что до самой материнской платы, то ничего нового относительно UEFI здесь не найти. Performance and Power Saving Utilities образуют классический список с поштучным доступам к каждому модулю.

Для фирменной дискретной ВК настройки одни, а без неё, со встроенной, будут уже, соответственно, другие.

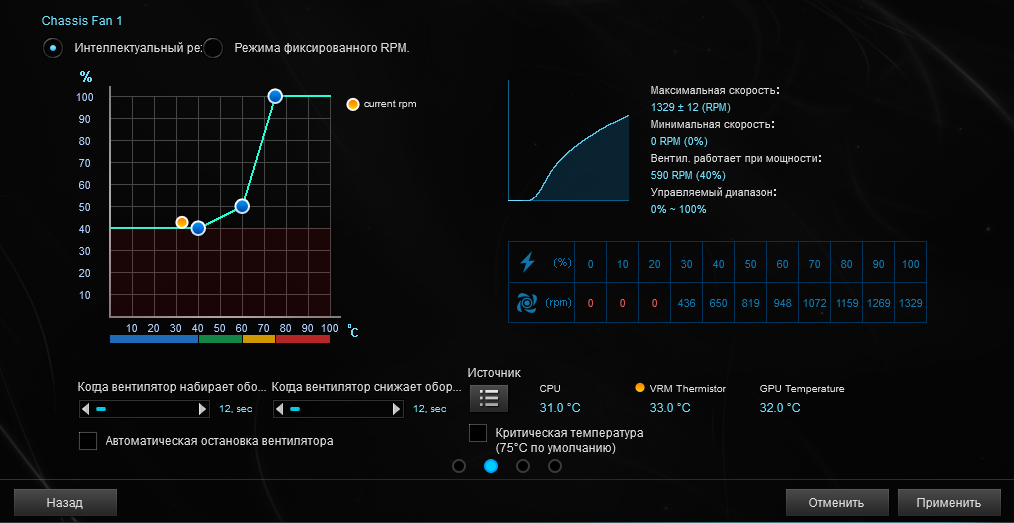

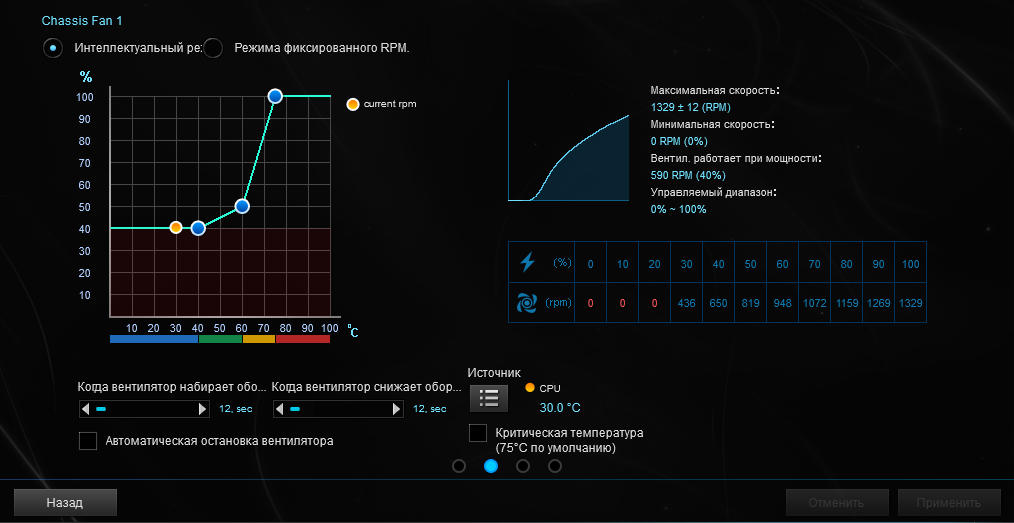

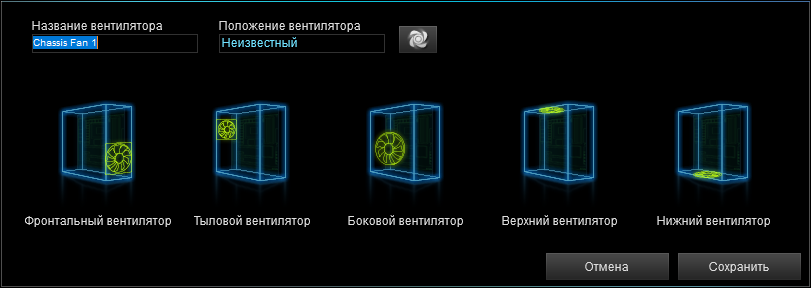

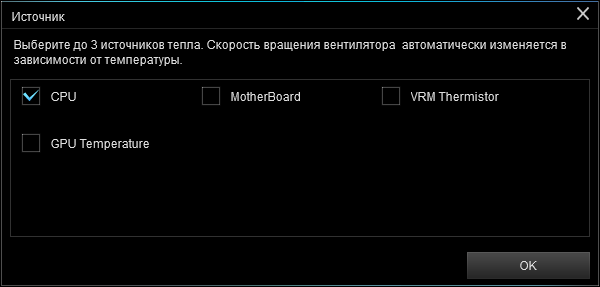

Отдельно проверим в деле Fan Xpert 4. Сперва там проходит калибровка охладителей и формируется паспорт каждого продукта, с ним проще выполнять финишную подстройку. В качестве опорной температуры тут может быть доступен датчик с видеокарты, это выгодно выделяет модуль на фоне UEFI. Последующая корректировка оборотов будет проходить с оглядкой на самый горячий из трёх штук (максимум).

Получить дополнительную информацию о напряжениях не выйдет даже с привлечением утилит от сторонних производителей.

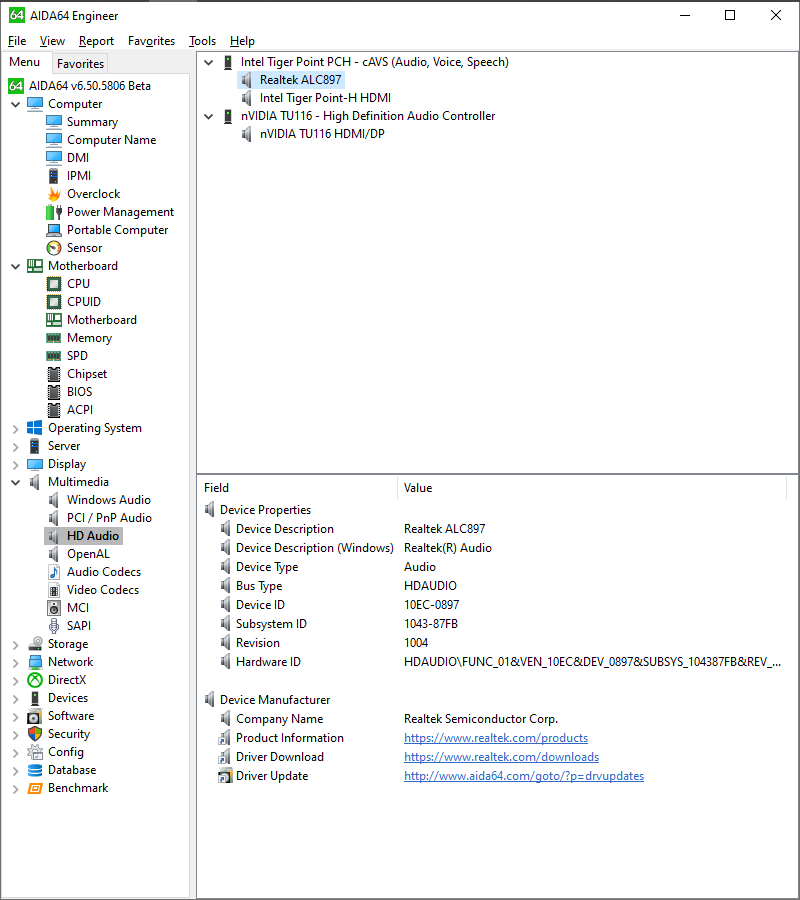

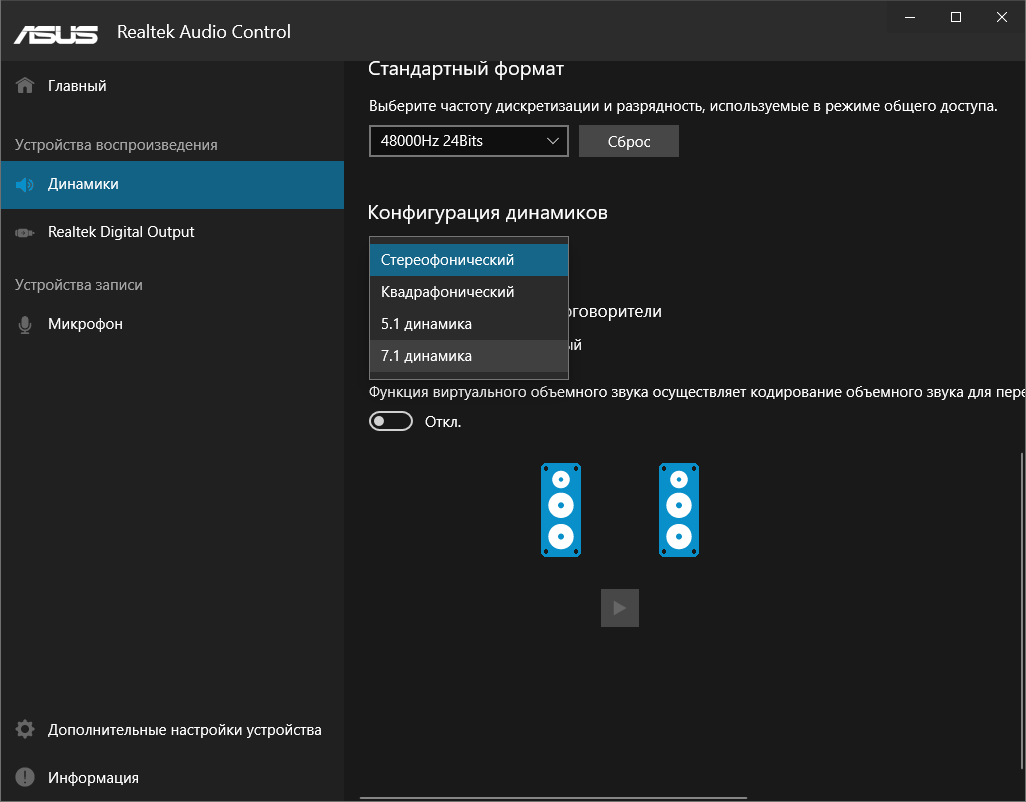

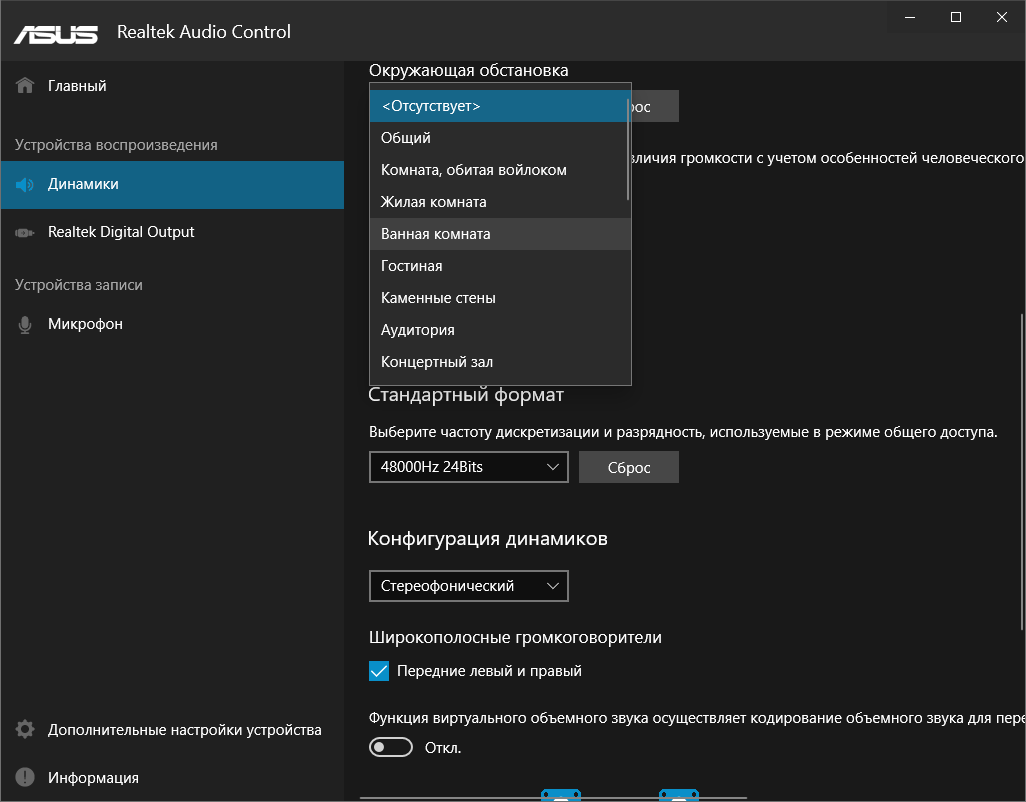

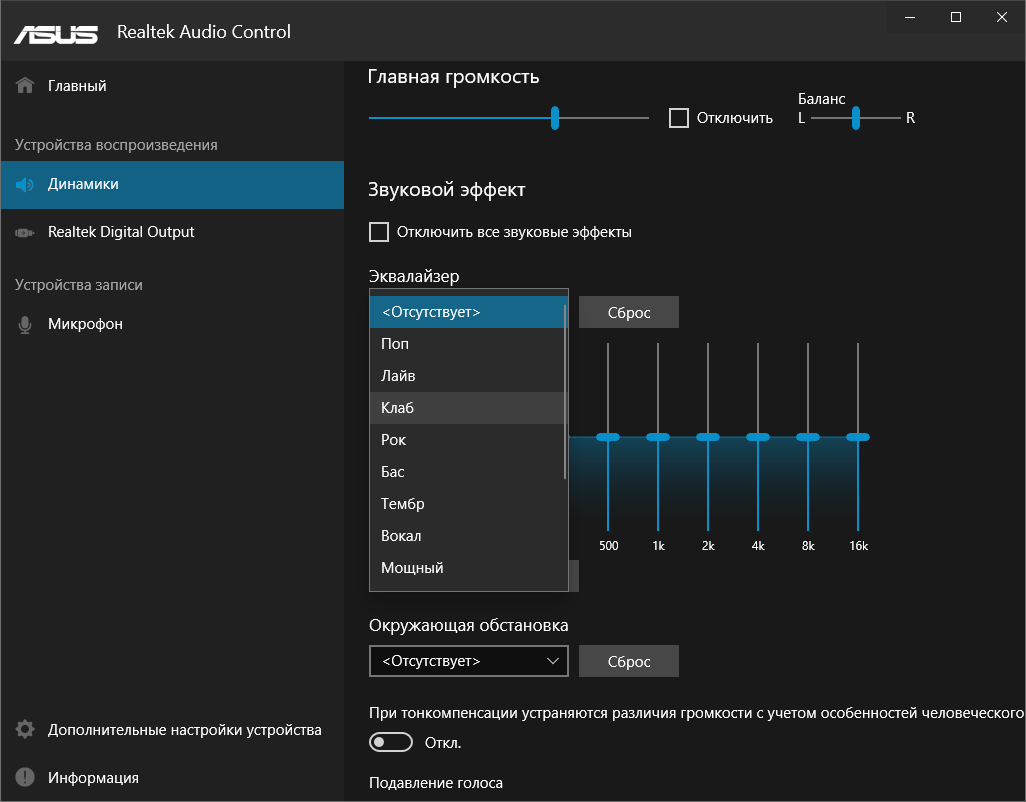

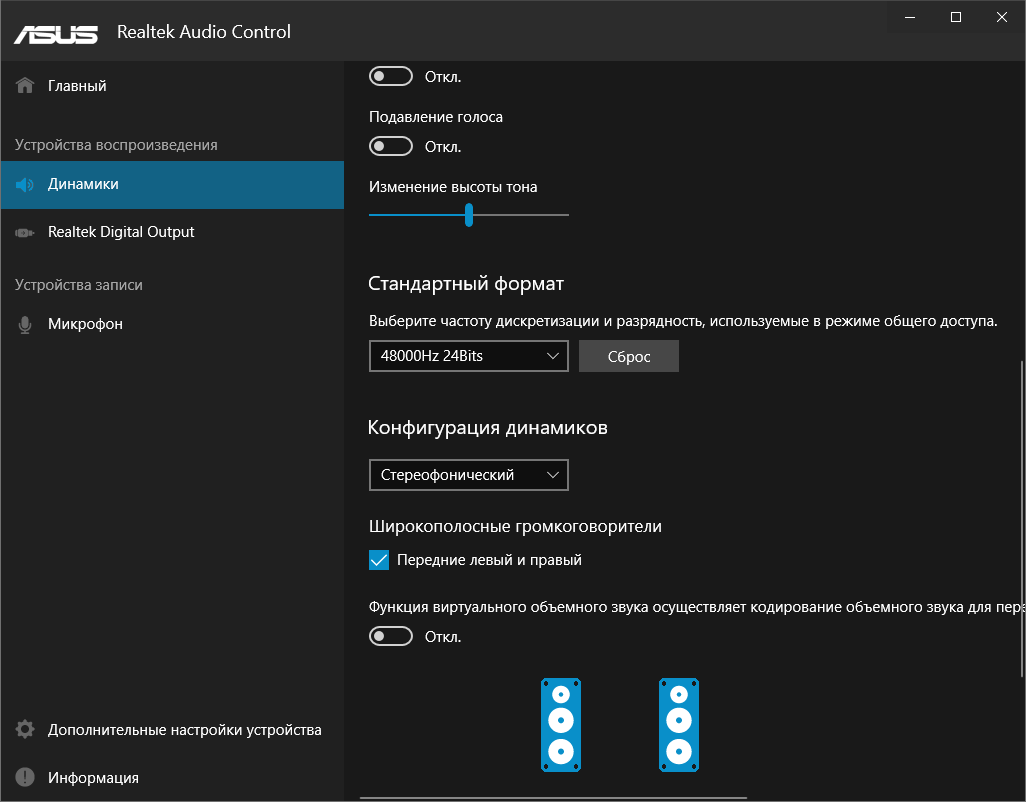

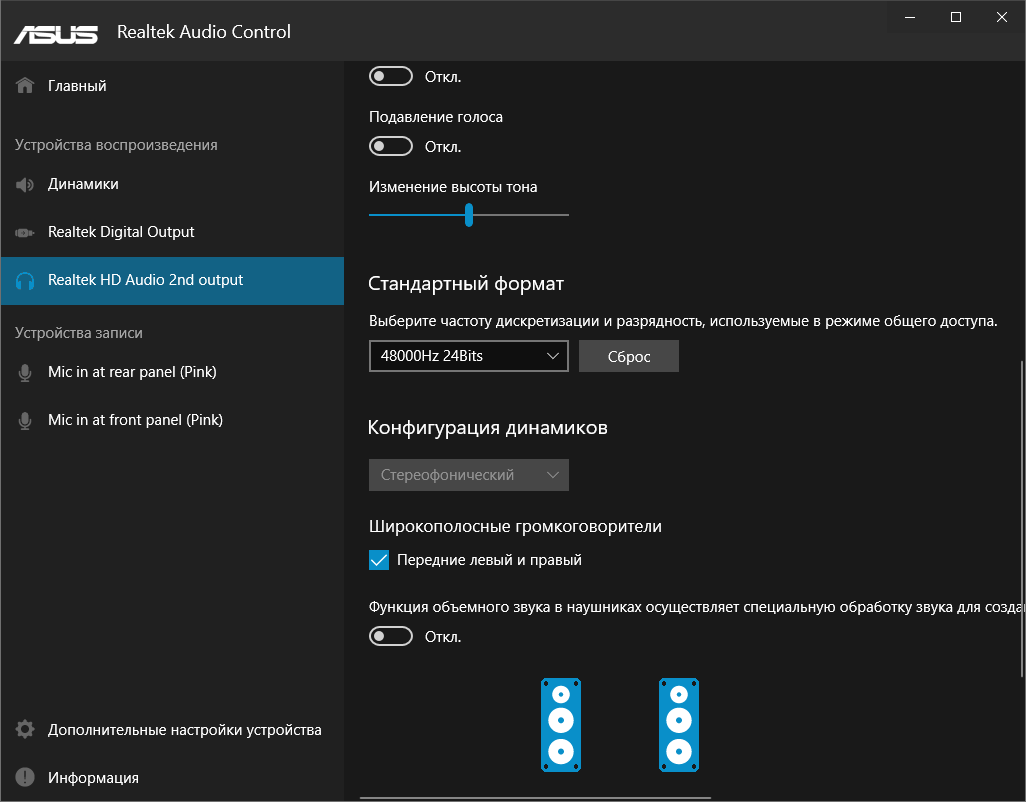

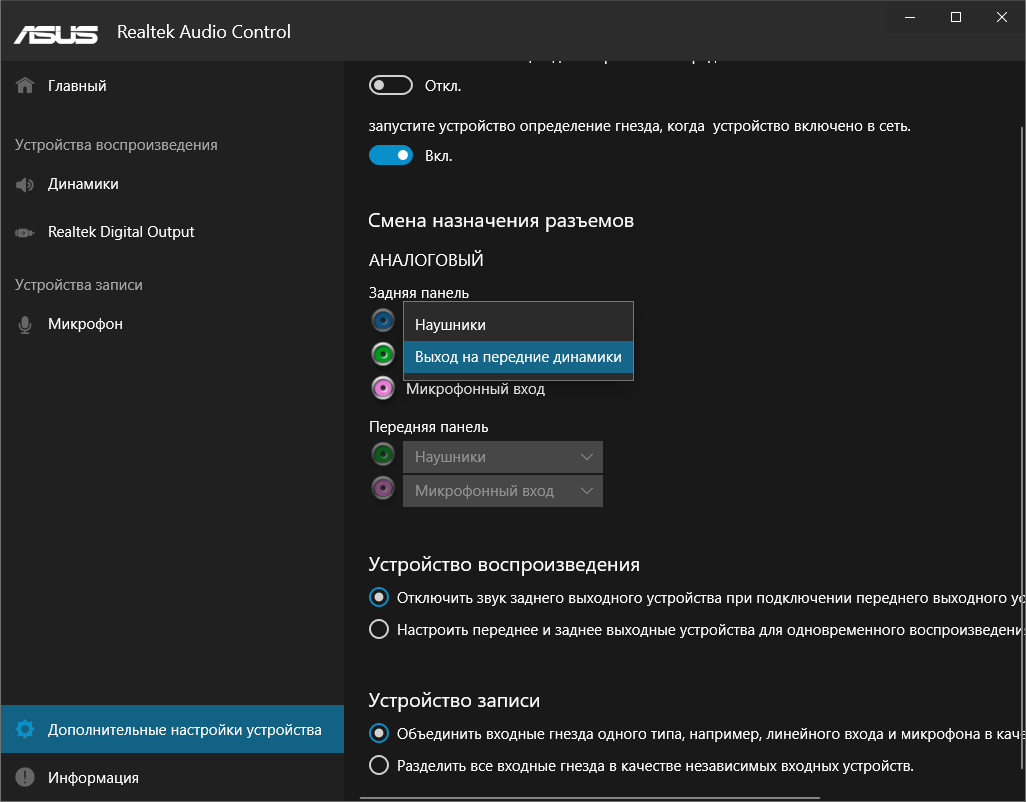

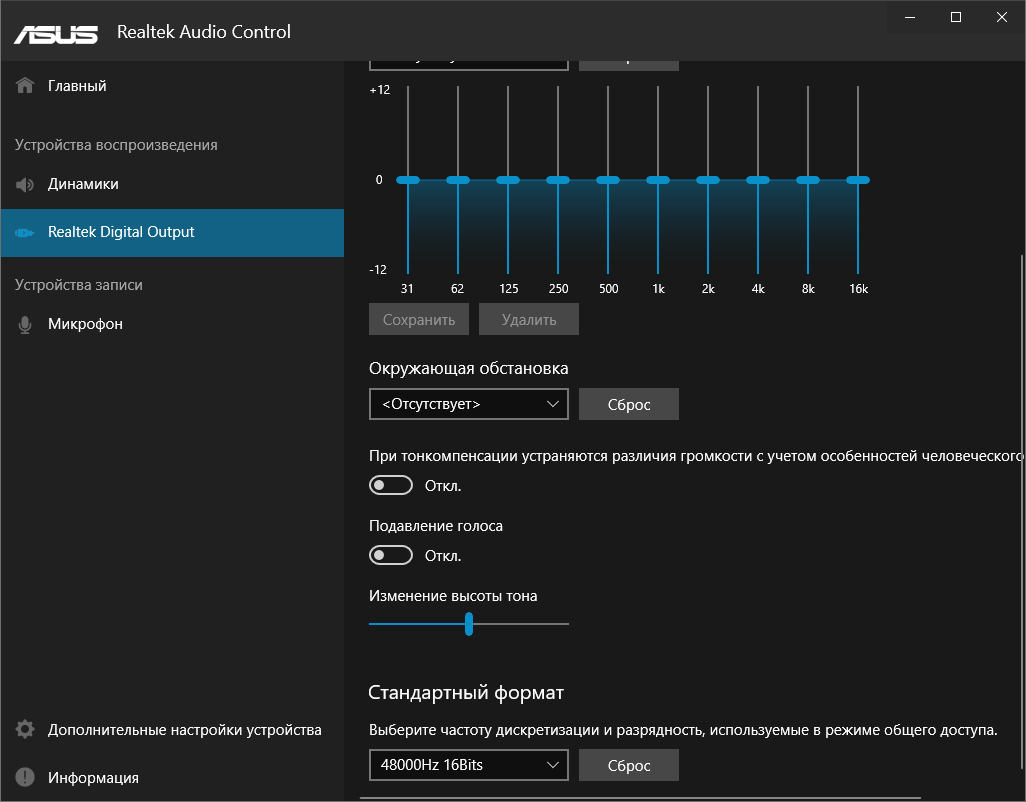

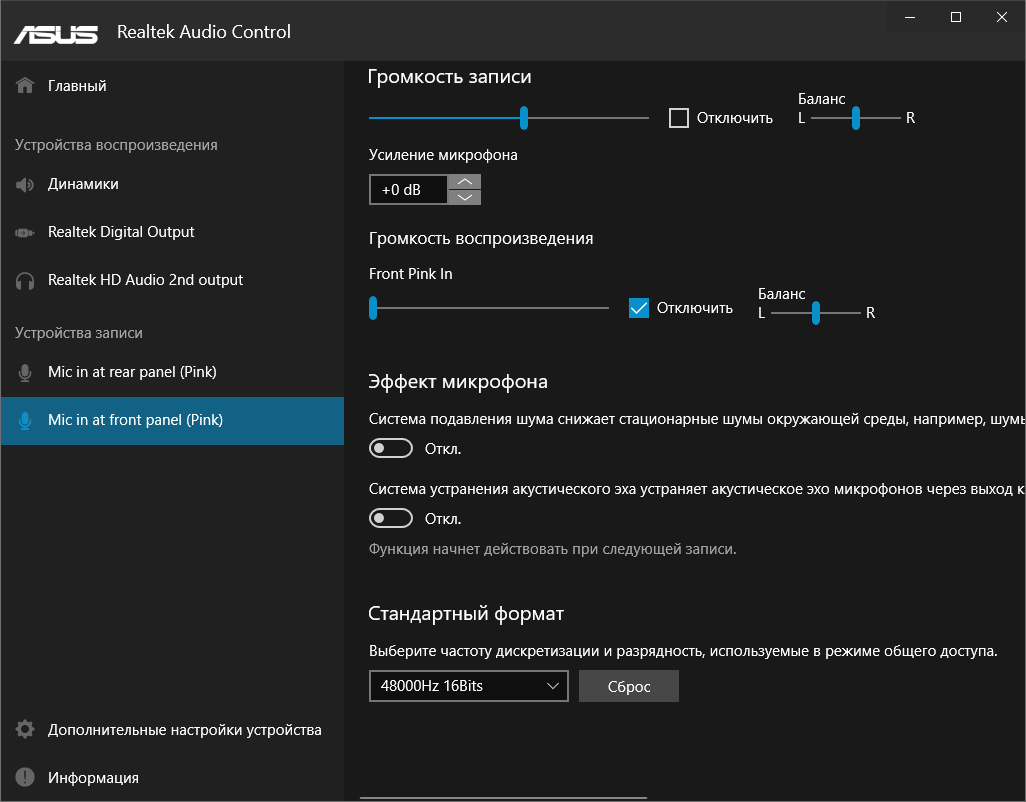

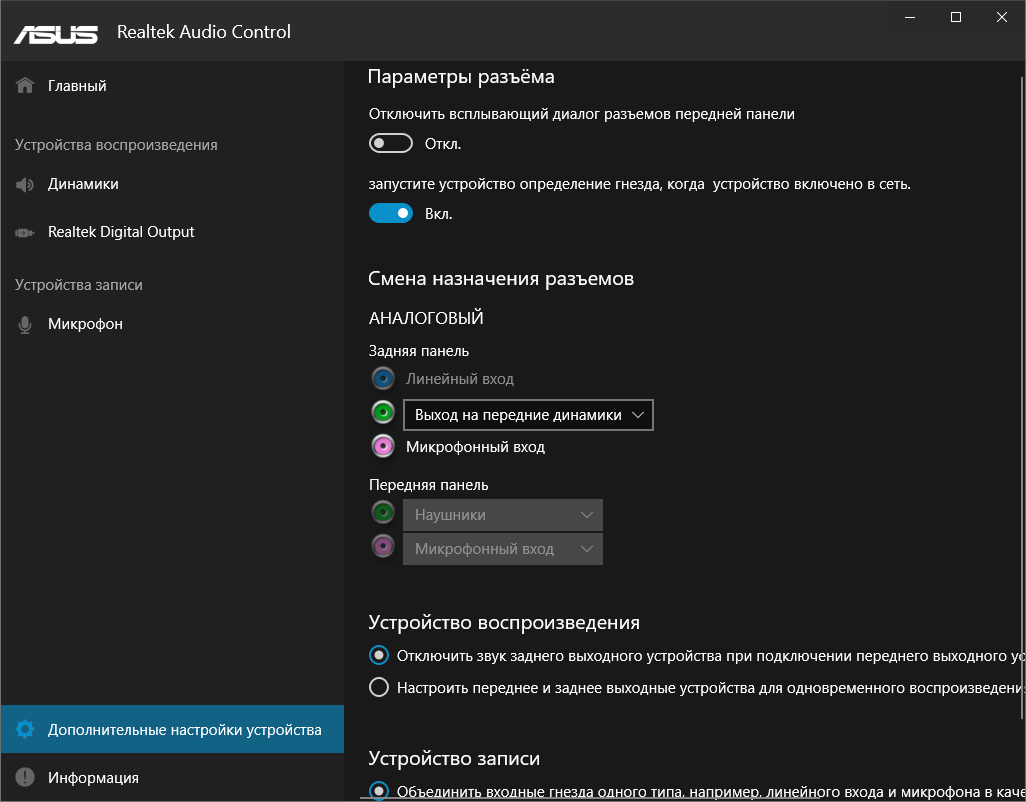

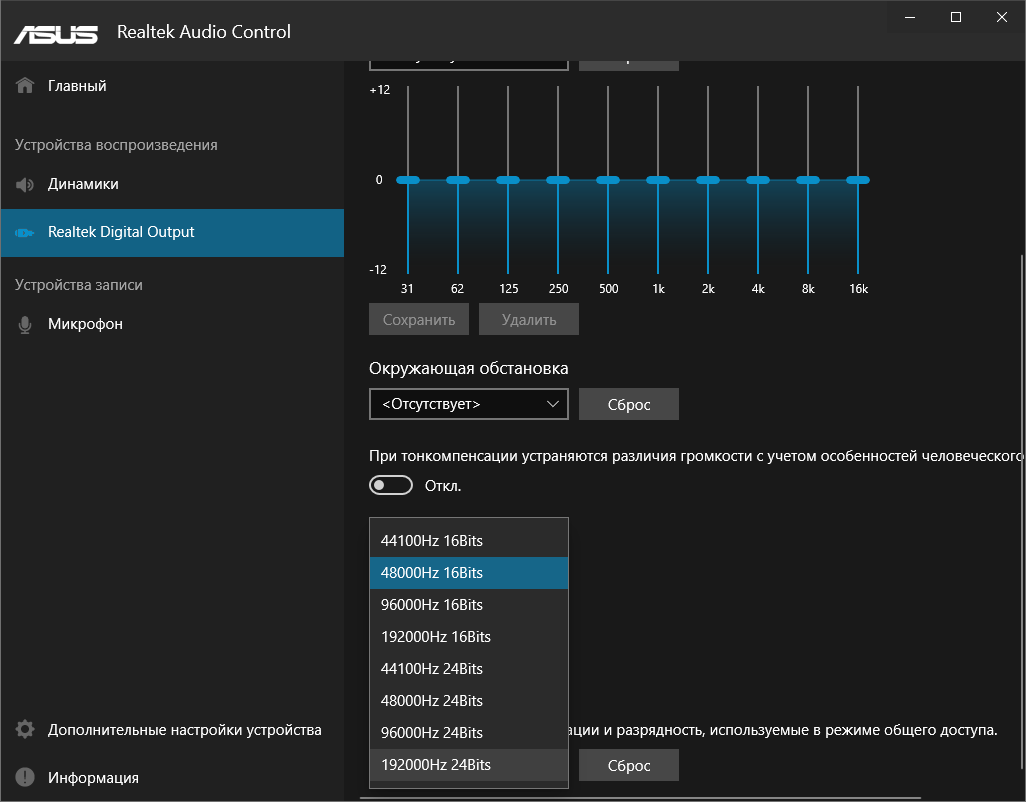

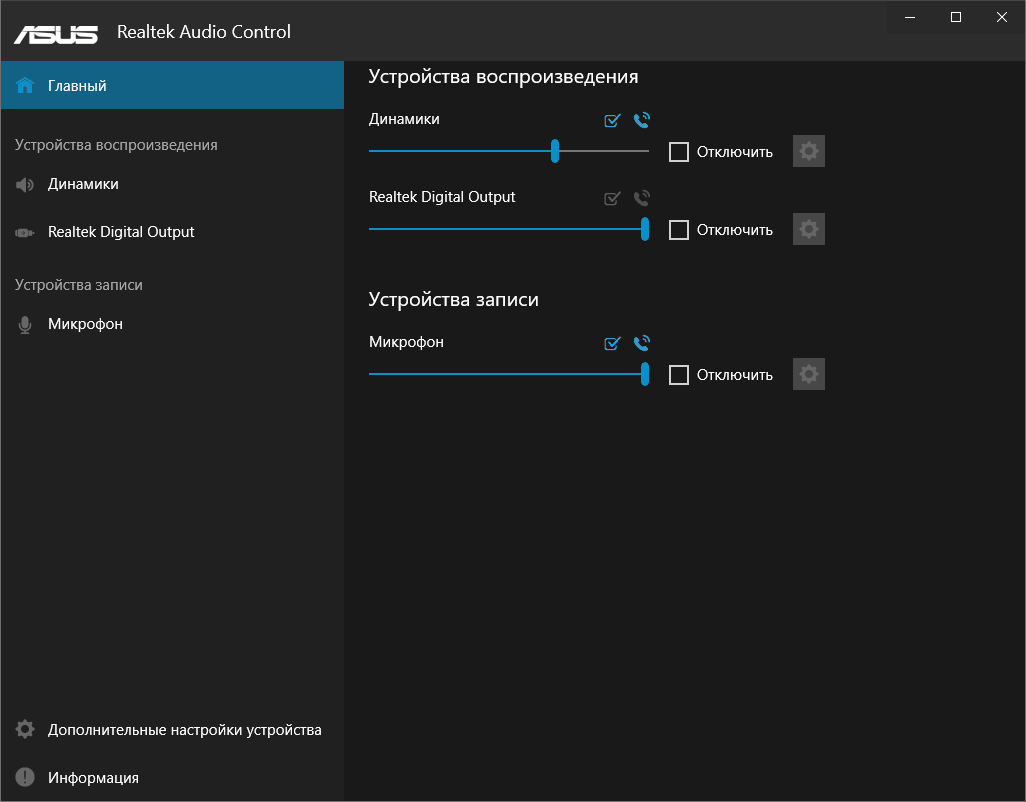

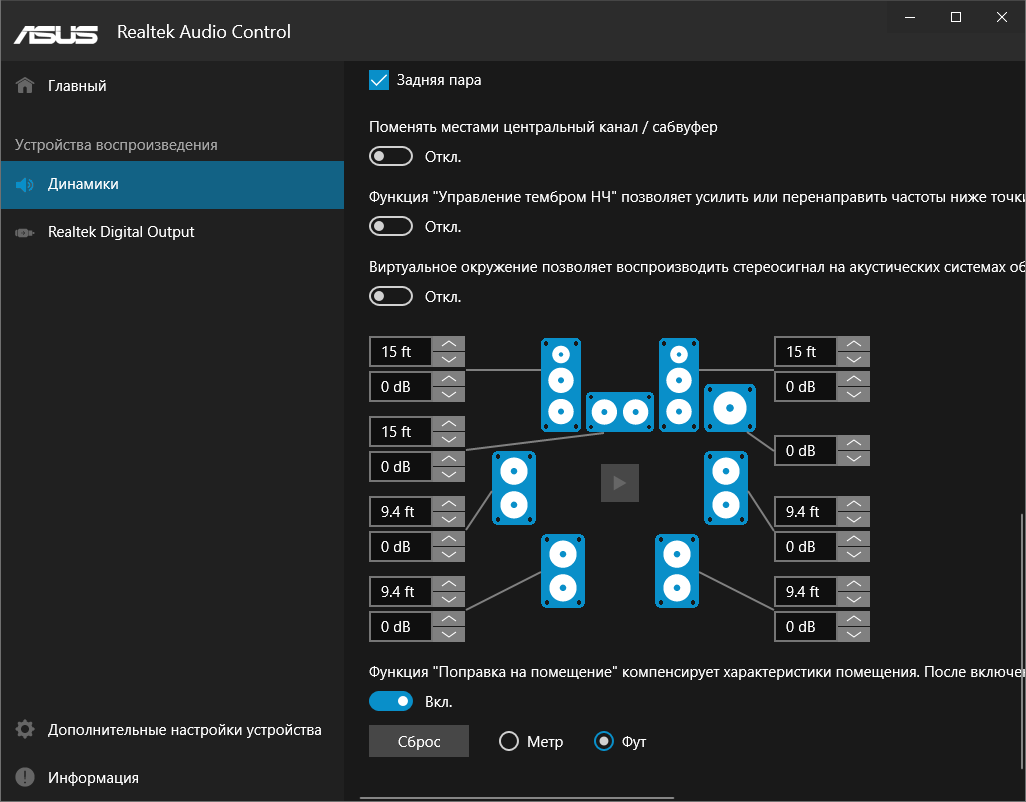

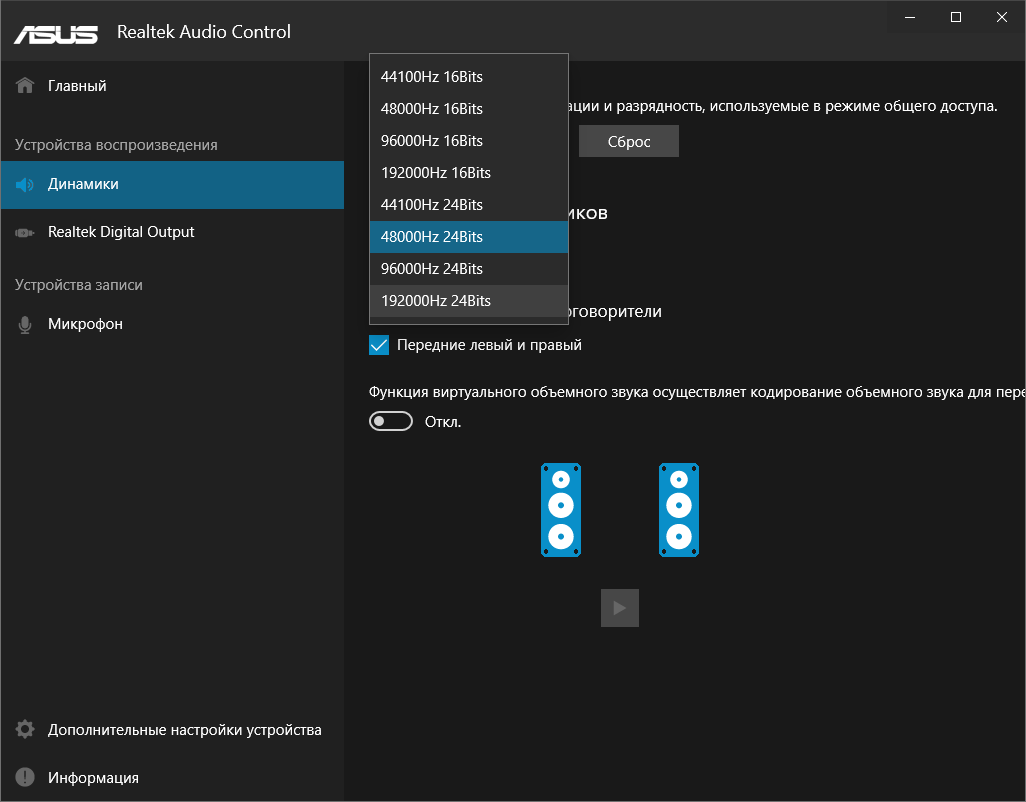

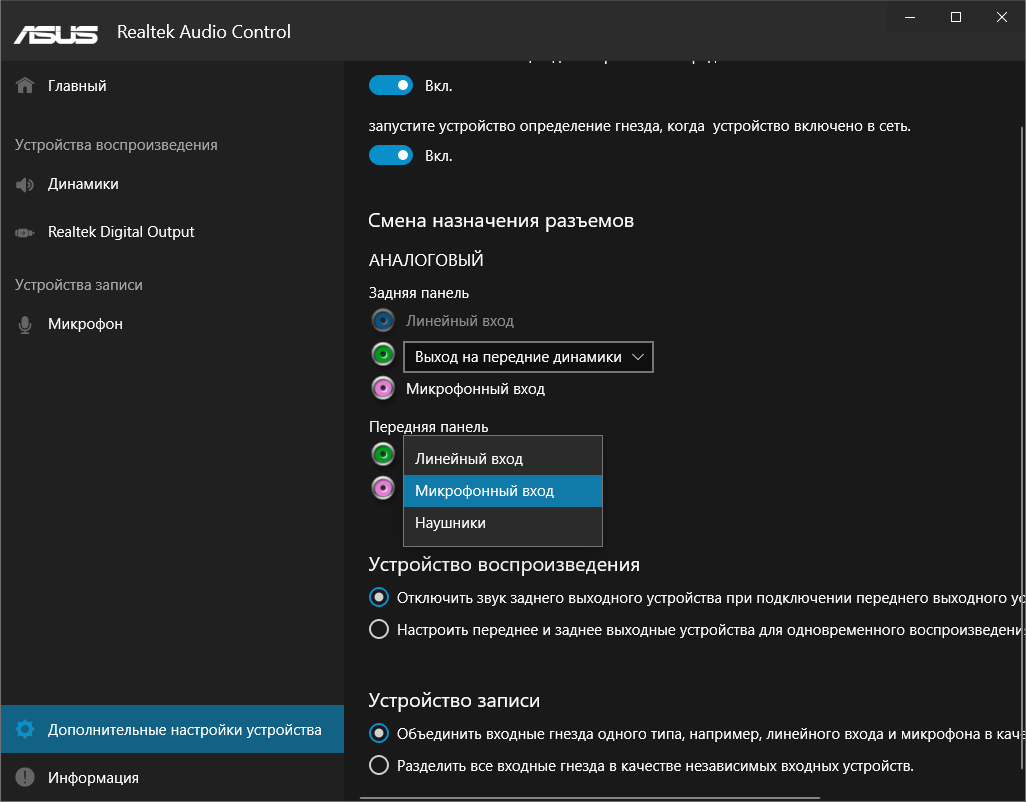

Ввиду использования самого простого кодека и отсутствию бонусных продуктов для работы со звуком, наладка будет проходить исключительно при содействии конфигуратора от Realtek. Он обладает привычным набором функций. Каких-либо чудес в подаче материала ожидать не стоит, звук стартового уровня и этим всё сказано. Используя фирменные схемы, можно пытаться модифицировать поток, подчеркнув акценты на интересующих слушателя вещах. Но оттого глубины у баса не появится, равно как и более чистых ВЧ.

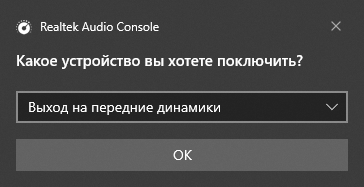

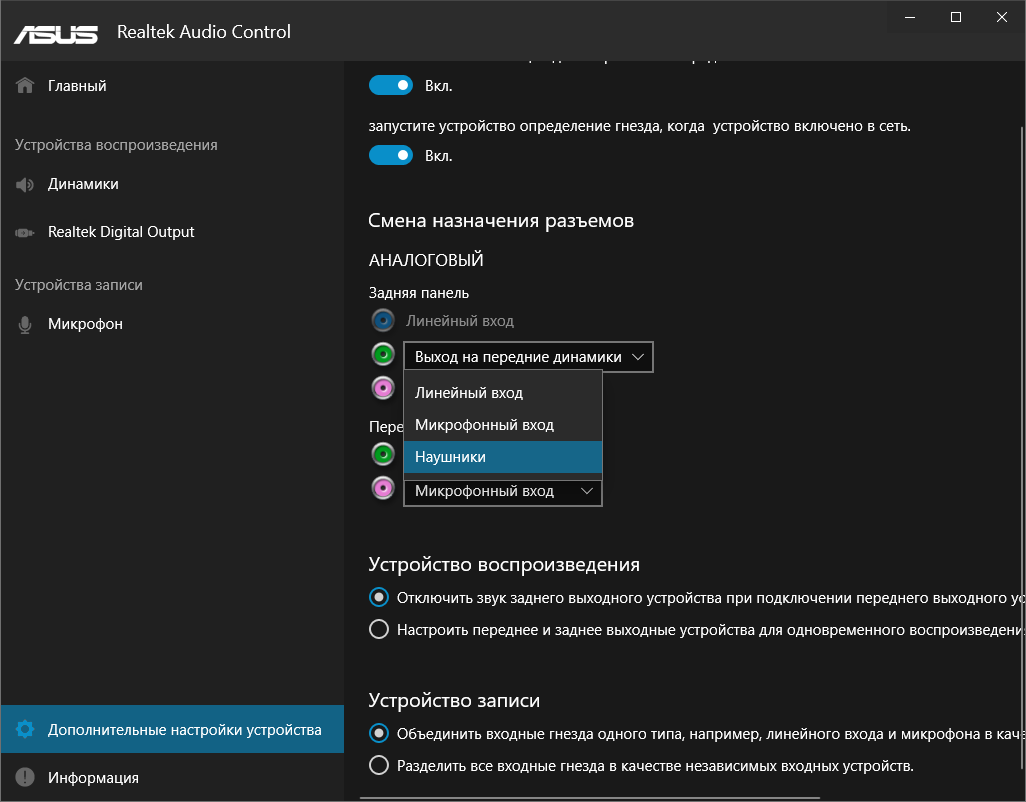

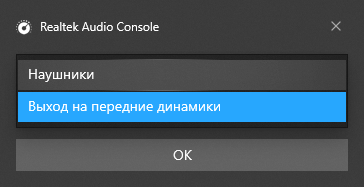

А ещё упростить подбор акцентов призваны всплывающие окна, доступные пользователю лишь в моменты подключения оборудования. Так, видим три профиля для стереодинамиков и столько же под наушники. Все они оказывают влияние на выходной сигнал, в частности, с любым типом «Наушников» громкость будет явно выше, чем с «передними динамиками».

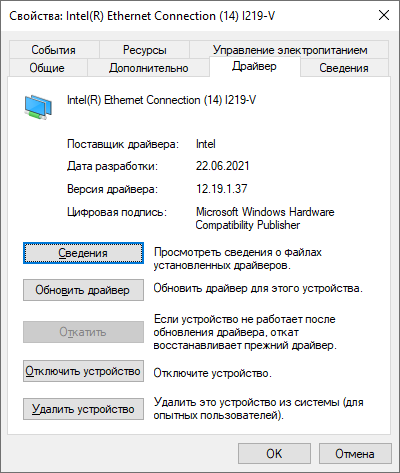

Технические данные о единственном сетевом контроллере Intel можно изучить на скриншотах экрана ниже.

Тестовый стенд

В состав открытого стенда вошли:

• процессор: Intel Core i5-11600K (3,9 ГГц);
• AIO: NZXT Kraken X72;
• термоинтерфейс: Noctua NT-H1;
• память: Kingston HyperX Fury RGB HX434C16FB3AK2/16 (2x8 ГБ, 3466 МГц, 16-18-18-36-2T, 1,35 В, Samsung B-die);
• вентилятор: Cryorig XF140;
• видеокарта: ASUS ROG-STRIX-GTX1660S-O6G-Gaming (Performance mode);
• накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
• блок питания: SilverStone SST-ST65F-PT (650 Вт) + дополнительный процессорный кабель питания;
• операционная система: Windows 10 Pro x64 (10.0.19043.1320);
• драйверы: Intel Chipset Software Installation Utility (10.1.18634.8254), Intel Management Engine (2101.15.0.2080), Intel Optane Memory and Storage Management (software — 18.1.1020.0, driver — 18.31.2.1034), Intel Serial IO Driver (30.100.2051.37), GeForce 496.49.

Эксперименты проводились на прошивке 1017 (12.07.2021), обновление данных в HWiNFO64 происходило с периодичностью 500 мс (Pooling Period). Тест кадровой частоты FPS Benchmark в CS:GO запускался с такими настройками — 1, 2.

Система охлаждения

В фирменной среде управления NZXT CAM режим работы помпы устанавливался на 100% (2725 об/мин), для вентиляторов я остановился на 88% (1575 об/мин). Это не вызывало явного акустического дискомфорта рядом со стендом. Форсаж настроек происходил сразу по загрузке ОС, после чего NZXT CAM закрывался (выгружался), чтобы исключить влияние на загрузку ядер CPU и опрос датчиков другими утилитами. ПО HWiNFO64 корректно взаимодействовало с доступными переменными у AIO, отображая все текущие значения физических величин. В отдельно указанных случаях обороты вентиляторов были максимальными.

Разгонный потенциал

Ускорение любого ядра достигает 4,9 ГГц вместе с одним тестовым потоком в бенчмарке 7-Zip. Кольцевая шина функционирует на 4,0 ГГц.

Уже с двумя потоками множитель Uncore падает до x38, фактически перестают ускоряться и ядра, работая лишь на 4,6 ГГц.

Разовые всплески частоты ЦП больше не видны с четырьмя и более потоками в бенчмарке 7-Zip.

Штатные настройки:

С другой нагрузкой разного типа испытуемая легко справилась, напряжение на процессоре было невысоким, а значит не было и речи о перегреве самой платы либо ЦП. Вместе с этим, справедливо говорить и о должном уровне продуктивности системы.

Тепловые испытания проходили в условиях комнатной температуры величиной 24–25 °C. Собственные замеры тыльной стороны изделия пирометром в ходе испытаний оказались немного ниже, чем отображал датчик VRM, а значит этим показаниям можно смело доверять. Без дополнительного обдува испытуемая прошла все наши экспресс-тесты, однако тенденция роста температур налицо, в особенности с привлечением задач с AVX-512. Дело вовсе не в неправильном напряжении, хотя, как мы знаем, его для Core i5-11600K можно вручную снизить без ущерба для стабильности системы, тем самым добившись снижения тепловыделения и экономии энергии.

В простое система потребляла 40 Вт, пиковые цифры для различных сценариев: 186, 259, 194, 254 и 295 Вт. Нет существенной разницы между тестовой платой и более грозной TUF Gaming Z590-Plus WiFi.

Ускорим память активацией XMP. В UEFI прослеживается небольшое число модифицированных величин.

Относительно более престижных плат, можно выделить чуть большее напряжение на процессоре, рост немного сильнее даже в несложных нагрузках вроде CS:GO, но ничего серьёзного, вызывающее опасения. В остальном поведение системы стабильно, улучшенная ПСП даст плоды в ряде задач, но не везде они окажутся буквально явными.

Возросла нагрузка как на процессор, так и на VRM, а нагрев сектора стал ещё выше. Потому вряд ли тестовая плата будет разумным выбором для длительных и тяжёлых нагрузок, в особенности с привлечением векторных инструкций (AVX).

Только в простое ПК потребление возросло до 49 Вт! Нагрузка обновила максимумы до таких: 226, 277, 206, 269 и 303 Вт.

Займёмся разгонными экспериментами. Стендовый Core i5-11600K способен ускориться до 4925 МГц в условиях шести проходов Cinebench R23 как маркера стабильности. Не было проблем с понижением до 98,5 МГц базовой частоты. Наладка режима питания потребовала несравнимо больших усилий. Обычно я подбирал добавочное напряжение до необходимого и на этом фиксировал результат. Здесь не было стабильности даже с выходом за 1,55 В. Пришлось менять профиль LLC до Level 3, понижать до минимальных AC и DC Load Line (ответственны как раз за автоматический уровень величины напряжения на ядрах), а затем указывать 0,18 В для CPU Core Voltage Offset. Окончательная стабилизация прошла с ограничением до x40 множителя Uncore, чего прежде никогда не требовалось делать. Вероятно, со стабильностью автоматически подбираемой величины SA Voltage, как и было мной предугадано в первой части обзора, есть вопросы, отсутствие мониторинга явного ответа не предоставит. Конечно, никто лёгкой прогулки и не обещал, но затраченные усилия ради скромного оверклокинга поражают.

Прогрев как ядер, так и платы делает полученный результат фактически «спортивным», совершенно очевидно, что под предельный разгон даже Core i5 поколения Rocket Lake-S устройство не годится абсолютно.

Быть может, на сниженном напряжении будет больше стабильности? Именно такое необходимо для работы с LinX (AVX-512), чтобы избежать перегрева ядер ЦП. Прежде наш тестовый процессор был работоспособен при 4,8 ГГц. Нет, ничего из названного здесь не подтвердилось. Есть замечания к стабильности напряжения и ниже 1,5 В, они очевидны, ведь избыточное, подобранное на грани перегрева процессора, не помогло при работе с 4,8 ГГц, частоту пришлось снизить до 4771 МГц и, балансируя на грани троттлинга с обычными оборотами для всех компонентов AIO, завершить 10 этапов в LinX с одинаковыми невязками. Базовая снижалась до 99,4 МГц. Установленные 1,38 В CPU Core Voltage Override сопровождались Level 6 LLC, так в ходе пиковых нагрузок было превышение запланированного уровня, но это оправданнее, чем понижение величины вместе с Level 5 и утрата общей стабильности. Форсаж 1 В для SA Voltage привёл к стабилизации кольцевой шины на частоте 4174 МГц, другими словами, её разгон вышел весьма условным, вновь меньшим, чем обычно.

Итак, вместо штатных 4,6 ГГц, мы видим «неслыханные» 4,77! Но, вместе с этим, утрачена возможность роста до 4,9 ГГц с динамичной разнородной нагрузкой.

Рядовые показатели CPU Package Power оказались превышены где-то на 10 Вт. В случае с LinX флаг троттлинга для «Core 3» оказался взведён, но сброса частоты всё же не случилось, судя по средним цифрам из собранной статистики. Разброс напряжения на процессоре привёл к цифрам 1,376–1,394 В.

Потребление в простое подобралось к 56 Вт, а при нагрузке пики были следующими — 292, 262 и 253 Вт.

Наибольших успехов возымел разгон по динамической схеме установки множителя, она приобрела вид 51-50-50-49-48-48. Сопровождалось это Level 4 LLC и 1,475 В CPU Core Voltage Override. Кольцевая шина с небольшим значением SA Voltage оказалась стабильной при x42. Общая идея этого подхода изложена в обзоре ASRock Z590 Extreme.

SOTTR и CS:GO величину напряжения процессора удерживали между 1,421 и 1,465 В, о каком-либо перегреве там не было и речи.

Рендер изображений расширит рамки до 1,403–1,474 В. ПК преодолел все несложные нагрузочные сценарии, при этом поводов для беспокойства не возникало в адрес любого из узлов.

Стресс-тесты без участия AVX-512 не приведут к появлению проблем со стабильностью (оно и понятно, ведь напряжения подаётся с избытком), однако и перегрева платы или процессора тоже нет.

Предельными цифрами потребления были 268 и 256 Вт, а в простое уровень понижался до 58 Вт.

Поскольку круглой частоты для Core i5-11600 K с участием LinX на этой плате получить не вышло, руки оказались развязаны в поисках предельно стабильной частоты памяти, и, вместо ранее повсеместно зафиксированных 3,6 ГГц, здесь я улучшил результат — 3650 МГц. Правда, он был сопряжён с заблаговременно установленными 1,55 В на модулях, являющихся условно-безопасными для воздушных экспериментов с чипами Samsung B-die. Схема задержек приобрела вид 14-13-13-28-256-1T. SA Voltage устанавливался равным 1,35 В, а для IO 2 достаточными стали 1,17 В. Настройки для процессора брались из вышепроведённого теста, отстроенного под LinX. Кольцевую шину удалось ускорить до 4258 МГц. Само собой, всё это сопровождалось делителем Gear 1.

Дополнительное охлаждение для модулей памяти создавал вентилятор, установленный сверху над слотами, а поток от него проходил вдоль планок, доходя до ВК. Приток воздуха улучшил положение дел и в секторе VRM. Также облегчалась жизнь и для PCH. Чего не сказать о процессоре — даже без ускоренной памяти он работал c LinX на грани троттлинга, а тут же его избежать никак не удавалось, но несколько градусов позволили отыграть мощные вентиляторы на стендовой AIO, в этот раз работающие в режиме 100 % оборотов.

Среднее значение напряжения на модулях составило 1,557 В, а действующий уровень был между 1,552 и 1,568 вольт, одним словом, и этот стабилизатор назвать идеальным крайне сложно, но высокий результат всё же был достигнут.

Увеличение множества напряжений приводит к 68 Вт потребления энергии в простое, а пиковыми оказались 316 Вт.

Снизив множители, проверим разгон базовой. 230 МГц стали числом, которое без затруднений давалось плате, дальнейшие меры требуют более тщательного подхода. Перед этим мы уже стали свидетелями работы как на чуть более высокой, относительно штатных 100 МГц, величине, так и на чуть сниженной отметке. Эти варианты куда более применимы в жизни, а к самой Prime Z590M-Plus вопросов нет в этой части испытаний, переразгон завершался загрузкой с безопасными параметрами, без нужды сброса CMOS вручную.

Любопытнее здесь другое — в новой версии AIDA64 обнаружился баг вычисления ПСП, связанный с величиной базовой частоты. Абсолютно ясно, что замеры не были истинными.

Предыдущая версия, 6.33, таких проблем не имеет. Поэтому все цифры из этого теста, полученные выше с модификацией BCLK, требуют небольшой корректировки для истинности значений.

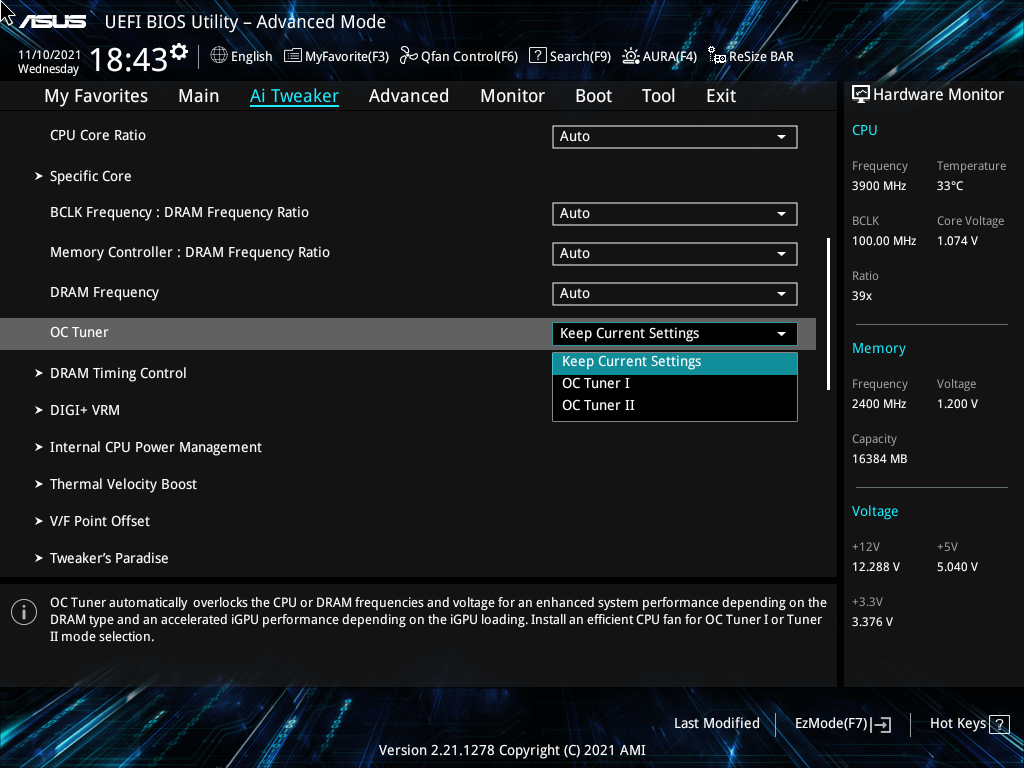

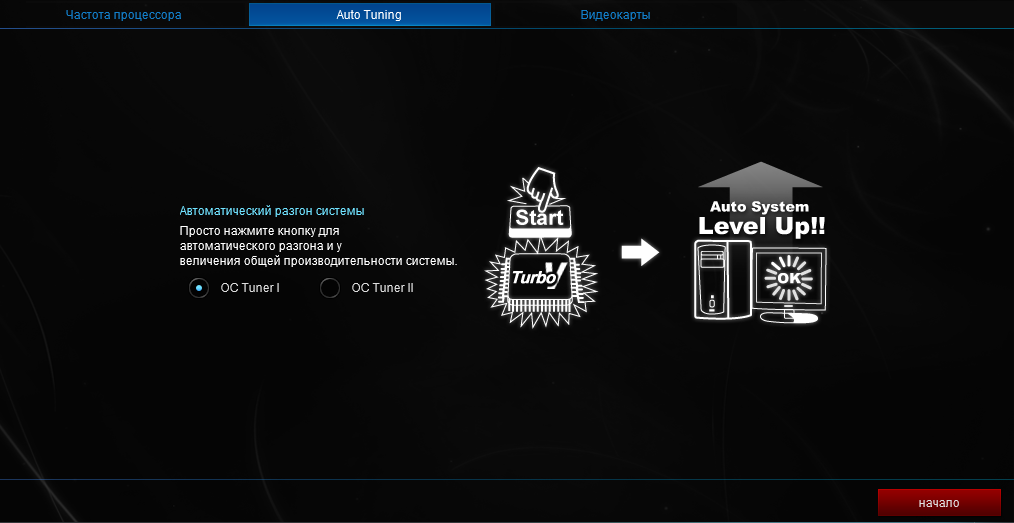

Оба фирменных профиля OC Tuner идентичны виденным на более дорой плате. Второй — более агрессивный, с него и начнём. Множители процессора будут установлены по схеме 49-49-48-48-48-48, разгон памяти связан с менее быстрым профилем XMP, оттуда подтягиваются основные задержки —в нашем случае это 15-17-17-36, а также устанавливается напряжение величиной 1,35 вольт. Затем частота прямым указанием снижается до 2933 МГц. Лимиты потребления оставались форсированными до максимальных, а профиль LLC тоже не менялся на фоне базовых настроек — это Level 2.

Здесь схема отрабатывала ровно так же, как и на TUF Gaming Z590-Plus WiFi: с несложными задачами частота ЦП была выше, как и питающее напряжение; использование всех потоков частоту на ядрах уравнивало, снижалось и напряжение. Нет проблем с температурами и стабильностью ПК.

Практически моментальный перегрев ядер в стресс-тестах с привлечением AVX-512 происходил точно так, как и тогда. Без этих инструкций сценарии нагрузки сборка способна преодолеть.

В простое наблюдались 42 Вт потребления, при нагрузке пики составили 257 и 250 Вт.

Первый профиль упростит схему множителей до вида 49-49-47-47-47-47, остальное остаётся без изменений.

Со сниженными оборотами вентиляторов на AIO система функционировала слегка за гранью перегрева ЦП, чего не было на плате с более серьёзным VRM, то есть здесь напряжение было худшей стабильности, а верхние пики приводили к избыточному нагреву.

Переведя вентиляторы в режим работы на максимальных оборотах, все нагрузочные сценарии с привлечением AVX-512 удалось завершить без сбоев и проблем с троттлингом. Превышение отметки в сотню градусов на VRM вновь подчёркивает невысокую мощность этого узла, для суровых и длительных нагрузок потребуется обдув.

Исключив всплески, предельным потреблением в LinX оказались 301 Вт, а пиковые отметки такие — 317, 292 и 335 Вт. В простое понижение величины достигало 44 Вт, выходит, пара ватт ушла на форсированную работу AIO.

Вывод

Рассмотренная плата ASUS Prime Z590M-Plus полностью соответствует своему позиционированию, и чуда по разгону ждать от нее не стоит. Подсистема питания устройства вполне способна совладать с разблокированными лимитами мощности у ЦП поколения Rocket Lake-S, когда их потребление и без оверклокинга заметно выше паспортного. Но «запаса» под увеличенные частоты, требующие большего напряжения, нет. Продукту будет сложно справиться с многочасовыми нагрузками и мучительными сценариями, в особенности с привлечением AVX-512. Организовав хороший продув в корпусе, положение вещей получится заметно улучшить. Отследить всё поможет температурный датчик VRM, его показания доступны к использованию в составе алгоритмов управления работой вентиляторов уже через оболочку UEFI. Преимуществом этого изделия могу назвать разгон процессора по динамической формуле ядер, которая сможет быть полезной при разрозненной нагрузке. В результате использования не максимального числа потоков, частота окажется выше, это может стать полезным в играх. Ещё одой особенностью плат на базе Z590 является полный спектр настроек под отладку векторных инструкций, начиная с понижающих множителей, чего материнские платы на более простых чипах планово лишены. Разгон памяти традиционно ограничивается делителем Gear 1, потому особых отличий от других изделий тут нет, во всяком случае, уменьшенный размер платы не стал поводом для каких-то упрощений в этом аспекте. Функциональность UEFI самая обширная и не уступает более дорогим моделям. Множество интерфейсных портов в составе продукта может пригодиться в ходе насыщения компьютера различным оборудованием. На задней панели есть выходы USB всех поколений, включая самое скоростное. В сухом остатке, именно размер Prime Z590M-Plus сможет привлечь к ней внимание потенциального покупателя. Продуктивность системы окажется на высоком уровне, КПД преобразователя неплох, а прошивка проработана и стабильна, потому для разминки энтузиазма её будет достаточно, однако совершенно понятно, что никакие рекорды разгонов тут не покорятся. Целевое назначение очевидно — это разовая сборка ПК без программных бонусов для звуковой и сетевой подсистем, определённая категория покупателей симпатизирует такому подходу, а значит нишу рынка производитель заполнил вполне успешно.
