Тестовая конфигурация
При тестировании платы использовались следующие комплектующие:
- процессор: Intel Core i7-12700K;
- система охлаждения: TechN Waterblock Intel LGA 1200 + EK-D5 PWM G2 + Watercool Heatkiller Tube 100 D5 + EK-CoolStream CE 420 + 3x Arctic P14 PWM PST;
- термоинтерфейс: Noctua NT-H1;
- память: Kingston Fury Beast KF552C40BBK2-32 (DDR5-5200 CL40-40-40-80);
- видеокарта: AMD Radeon RX 6800 XT;
- накопитель: Kingston Fury Renegade SFYRD/2000G;
- корпус: Cooler Master Test Bench v1.0;
- блок питания: ASUS ROG-STRIX-1000G;
- операционная система: Windows 11 Pro x64;
- драйверы: INF 10.1.188384.8284, IME 2124.100.0.1096, AMD Adrenalin 21.10.2.
Радиатор VRM и память при разгоне дополнительно охлаждались 92-мм и 80-мм вентиляторами соответственно, с частотой вращения около 2000 об/мин (кроме режима замера температур).
Разгон

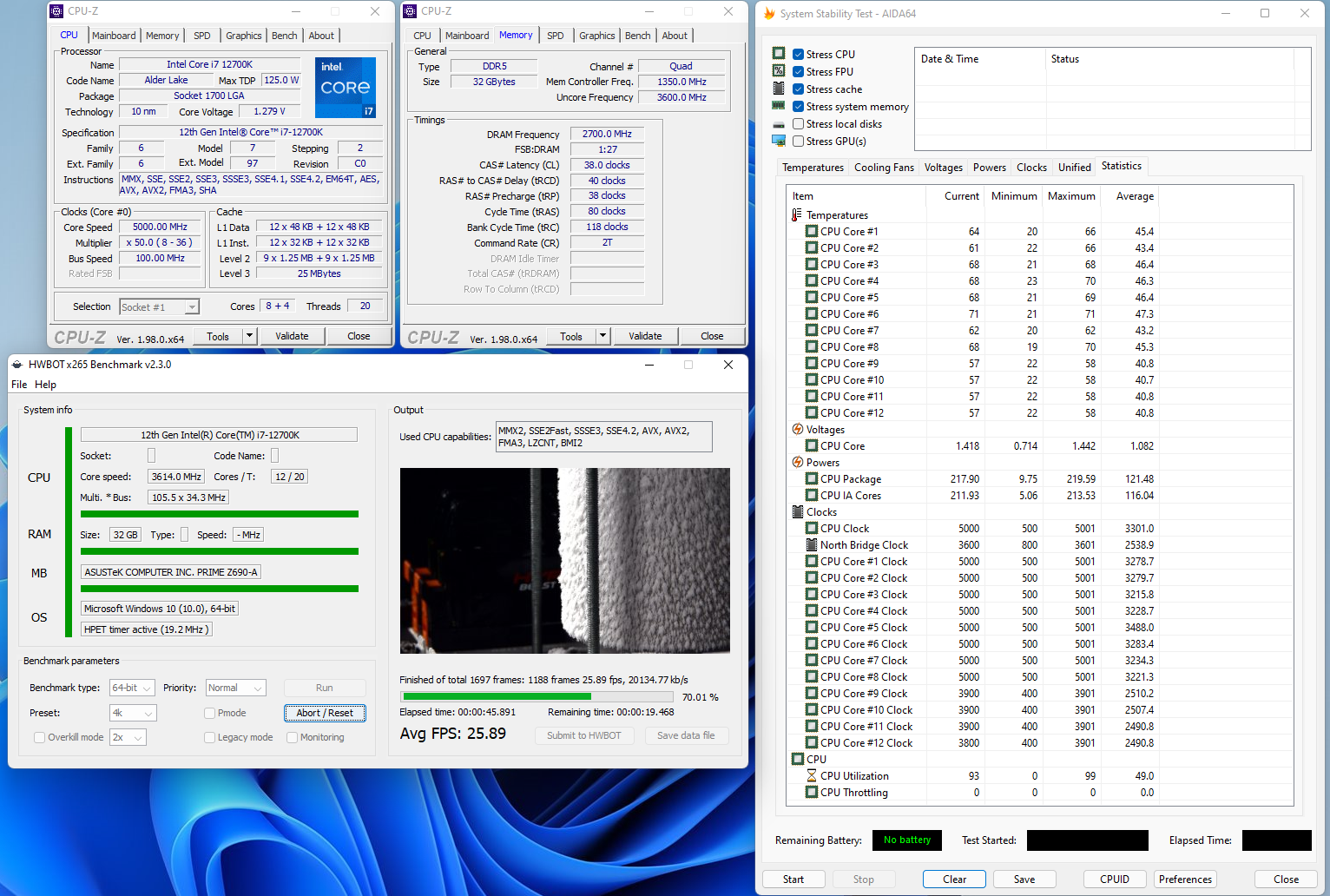

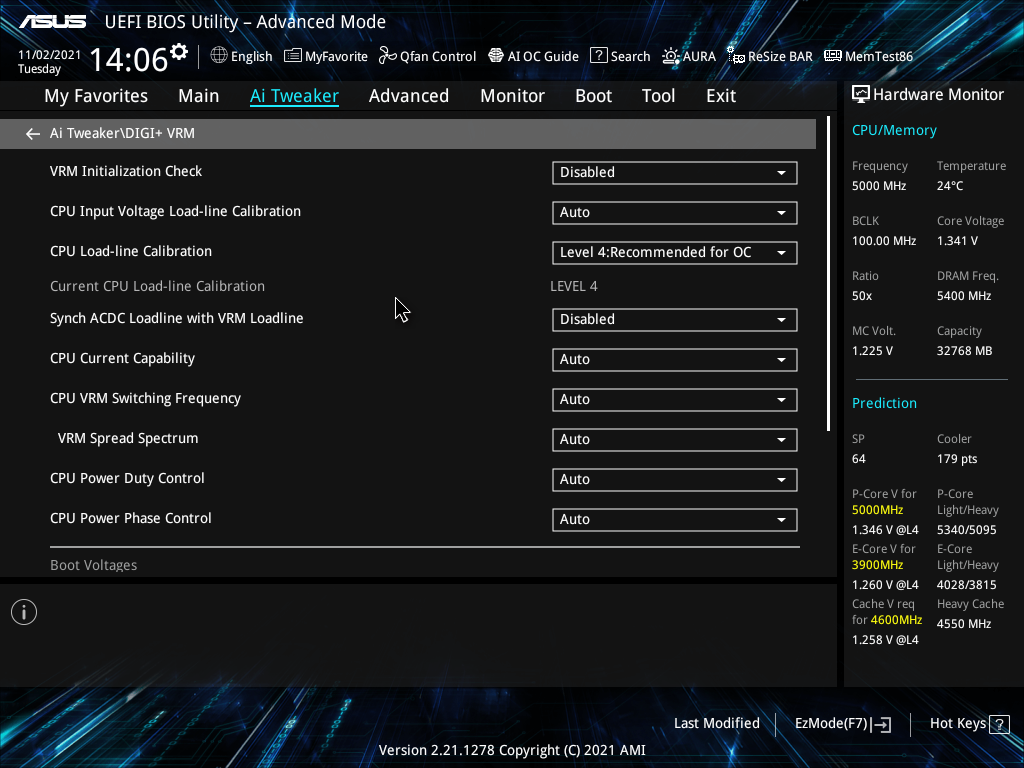

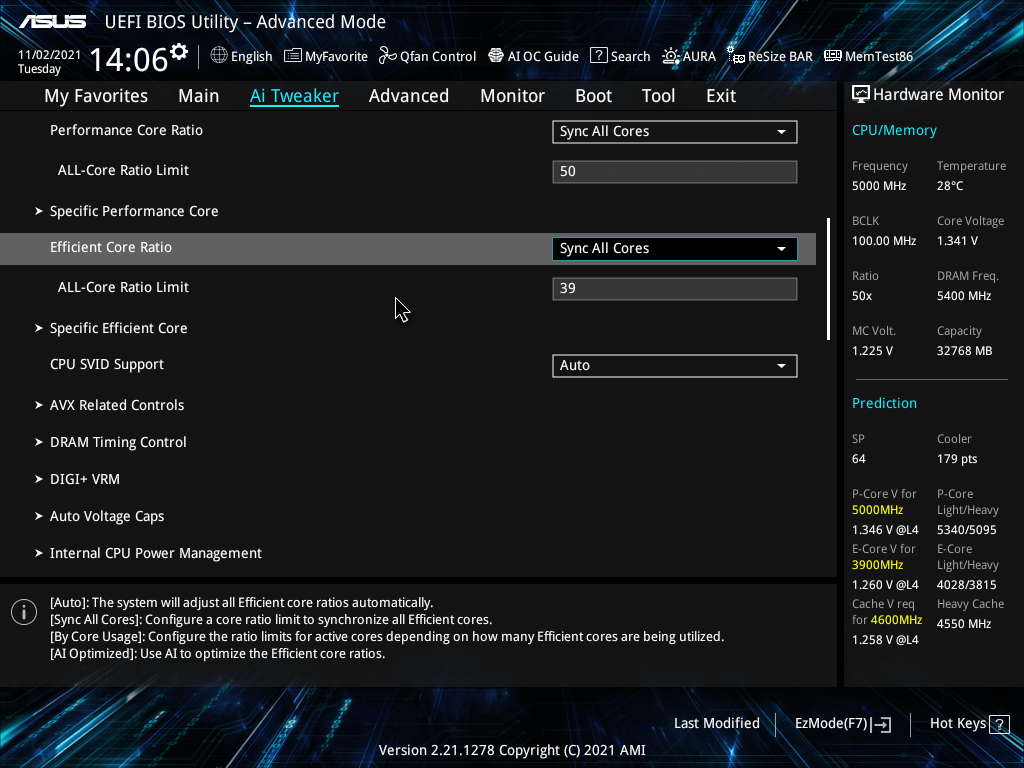

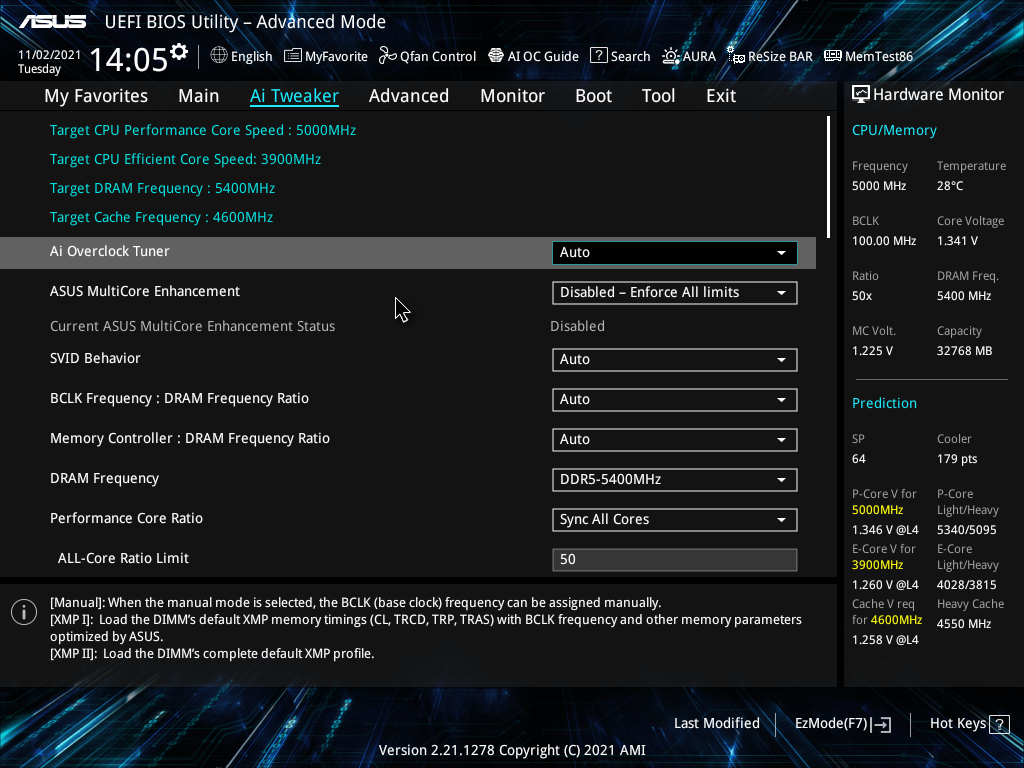

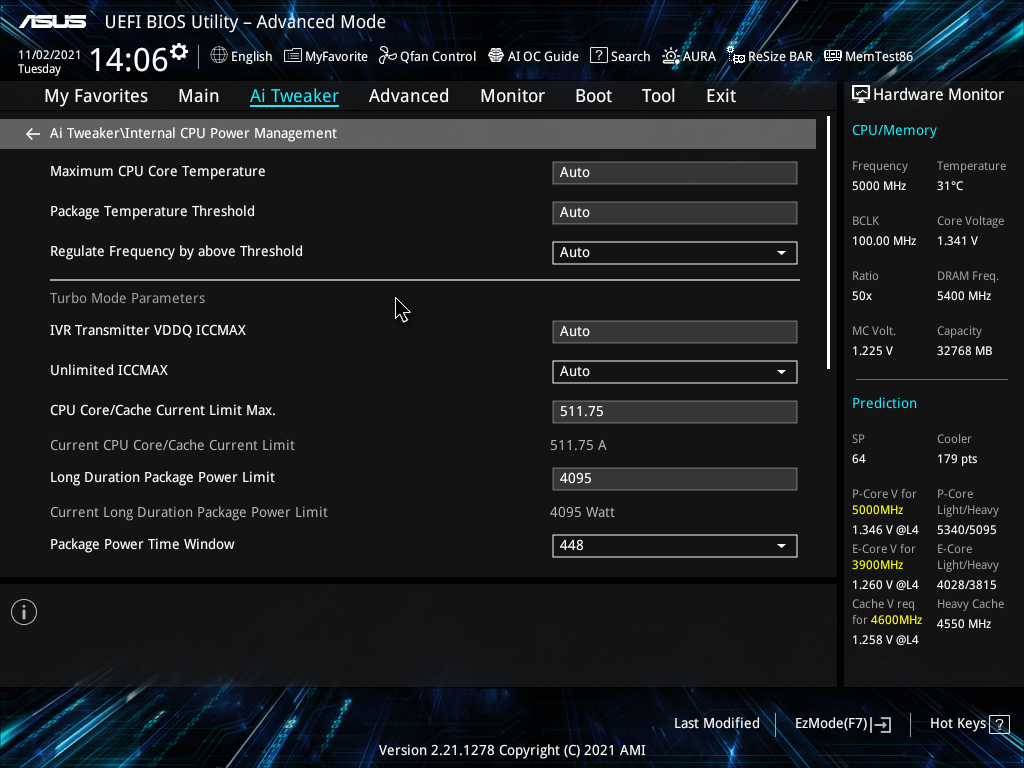

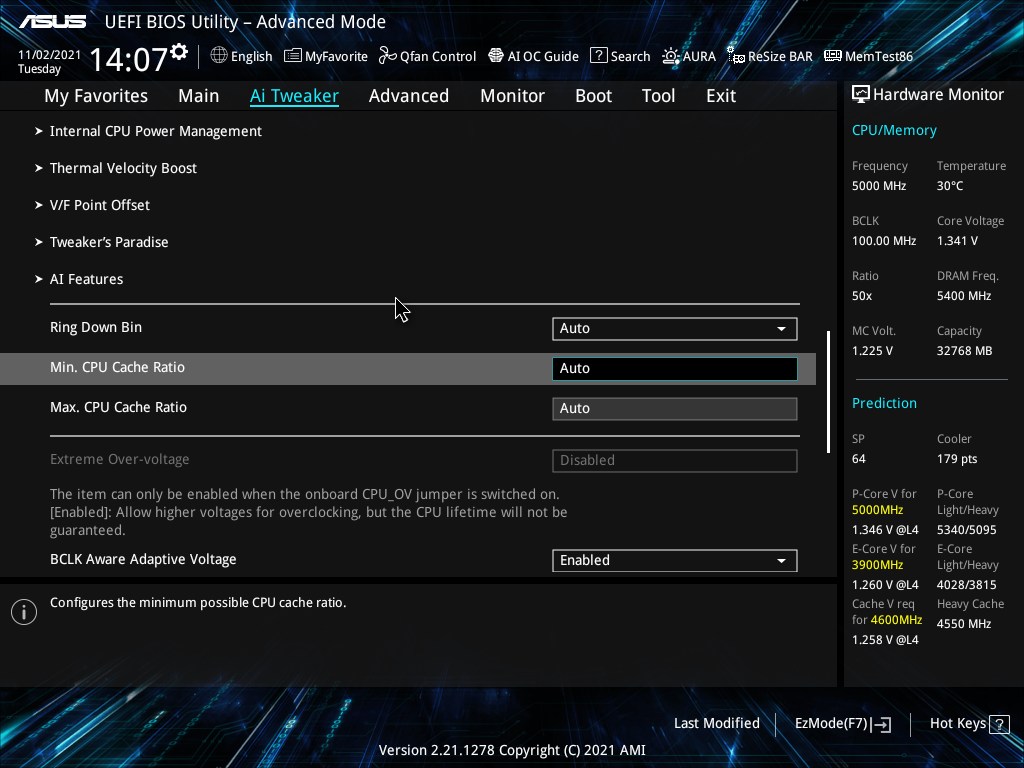

Данная плата находится в процессе тестирования нового CPU, поэтому все режимы проверить не удалось, но основные все же были сделаны. Итак, процессор Core i7-12700K удалось разогнать до 5000 МГц по основным ядрам и 3900 МГц по энергоэфективным, кэш при этом оставался в режиме авто, так как изменение его частоты приводило к нестабильности системы.

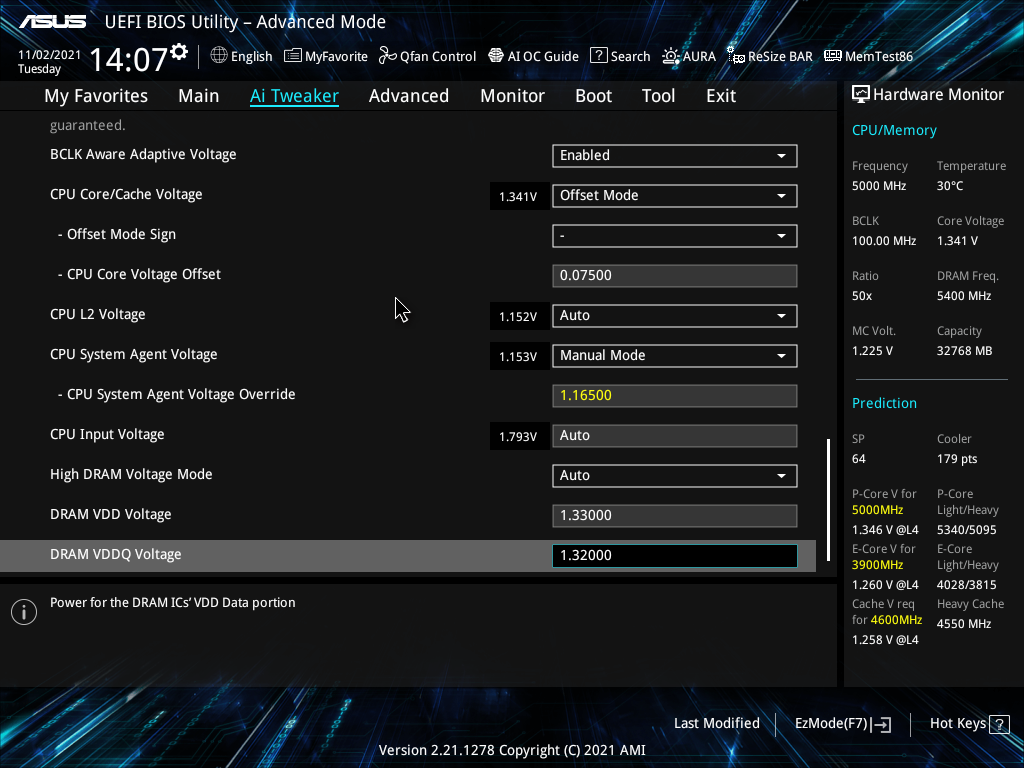

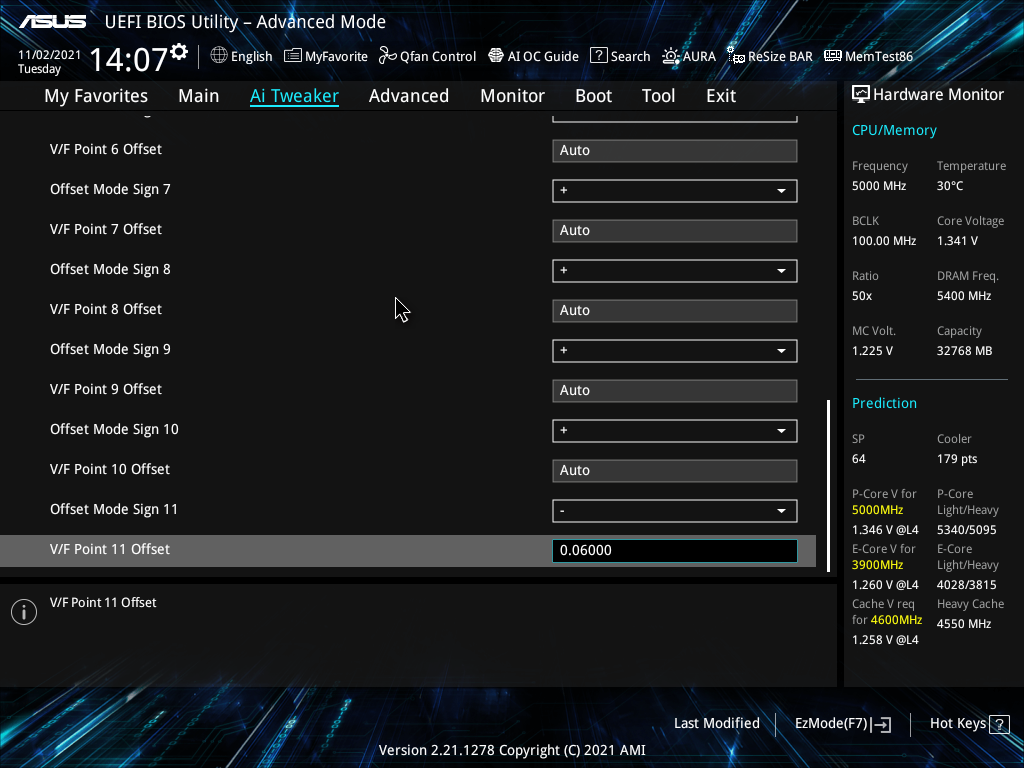

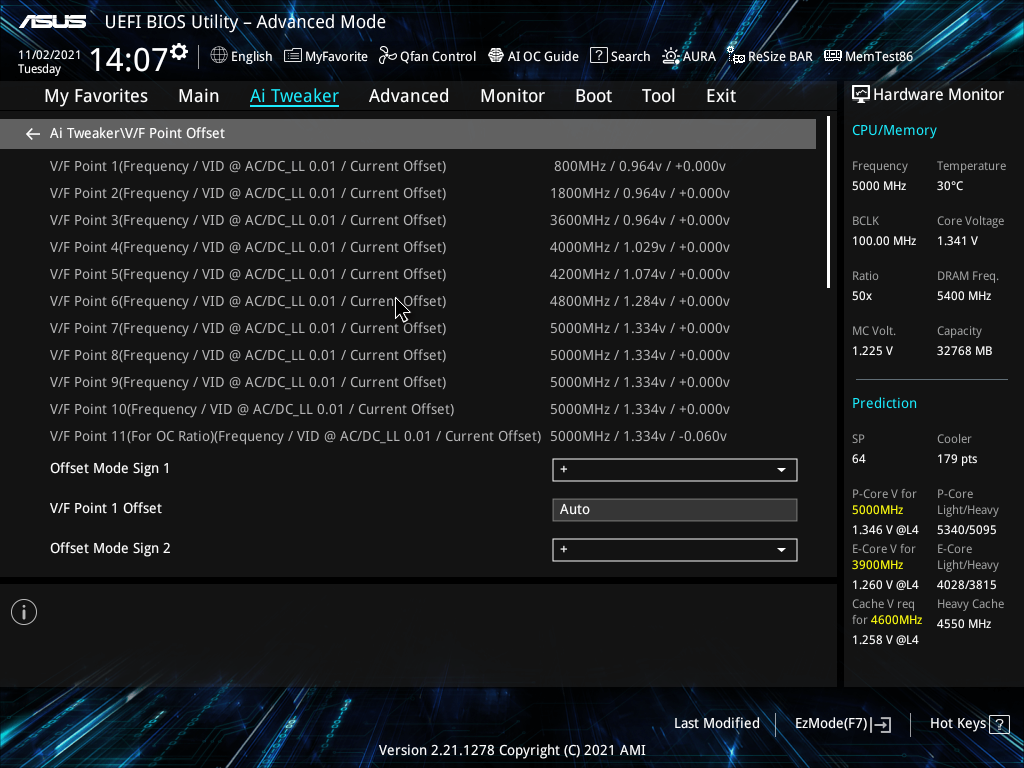

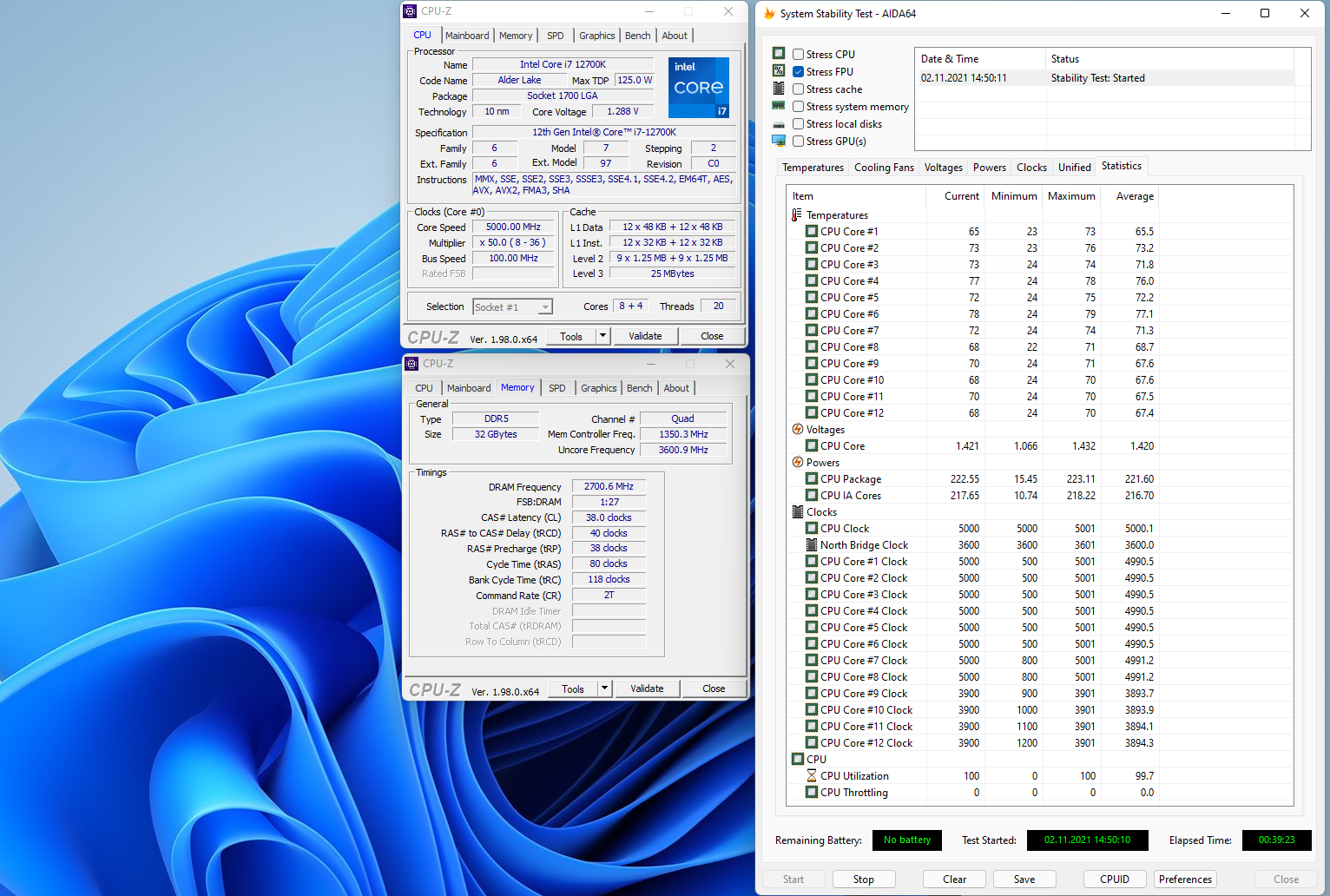

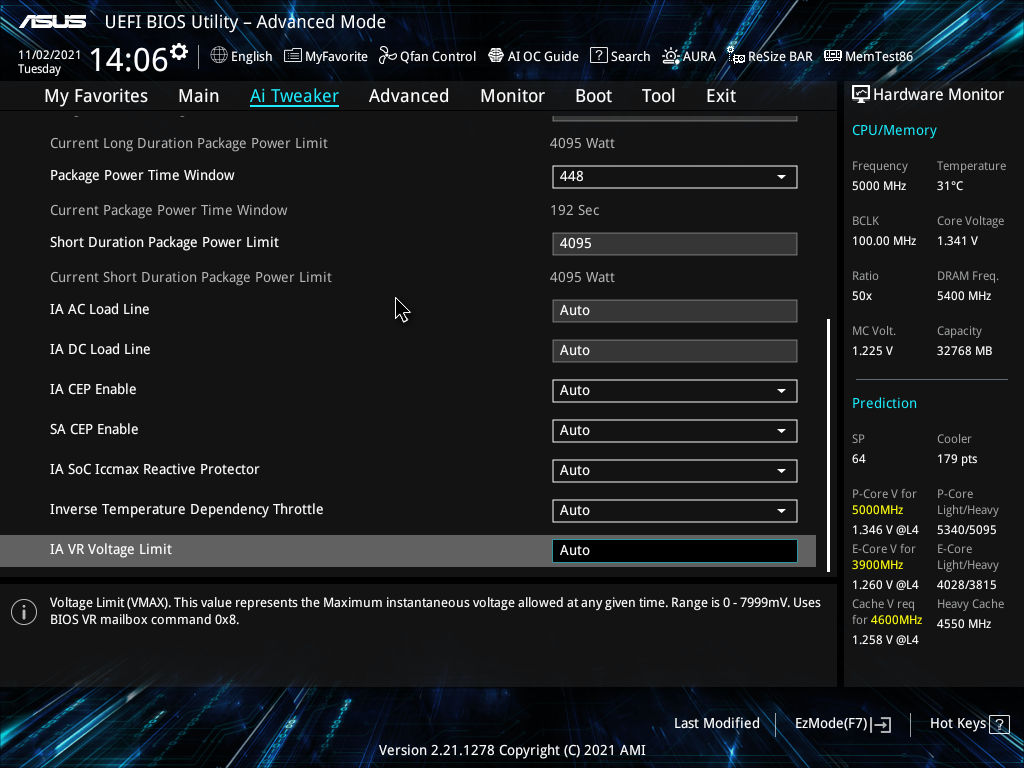

Так как этот разгон из общего тестирования CPU, то пришлось оставить работу энергосберегающих функций, для чего использовалась комбинация Offset Mode со значением –0,075 В и V/F Point 11 Offset с –0,06 В, при которых на процессор во время нагрузки подавалось 1,36 В (по замерам мультиметра). Под нагрузкой в AIDA64 за 30 минут околосокетное пространство прогрелось до 53 °C, а температура радиаторов в верхней точке достигала 48 градусов по Цельсию.

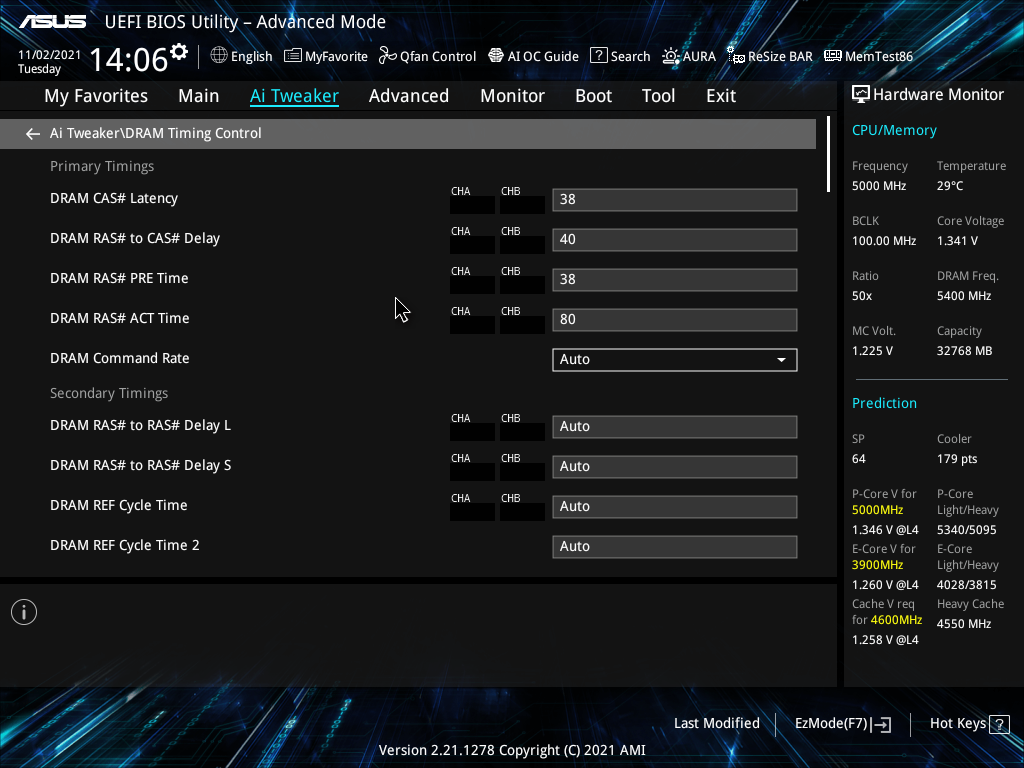

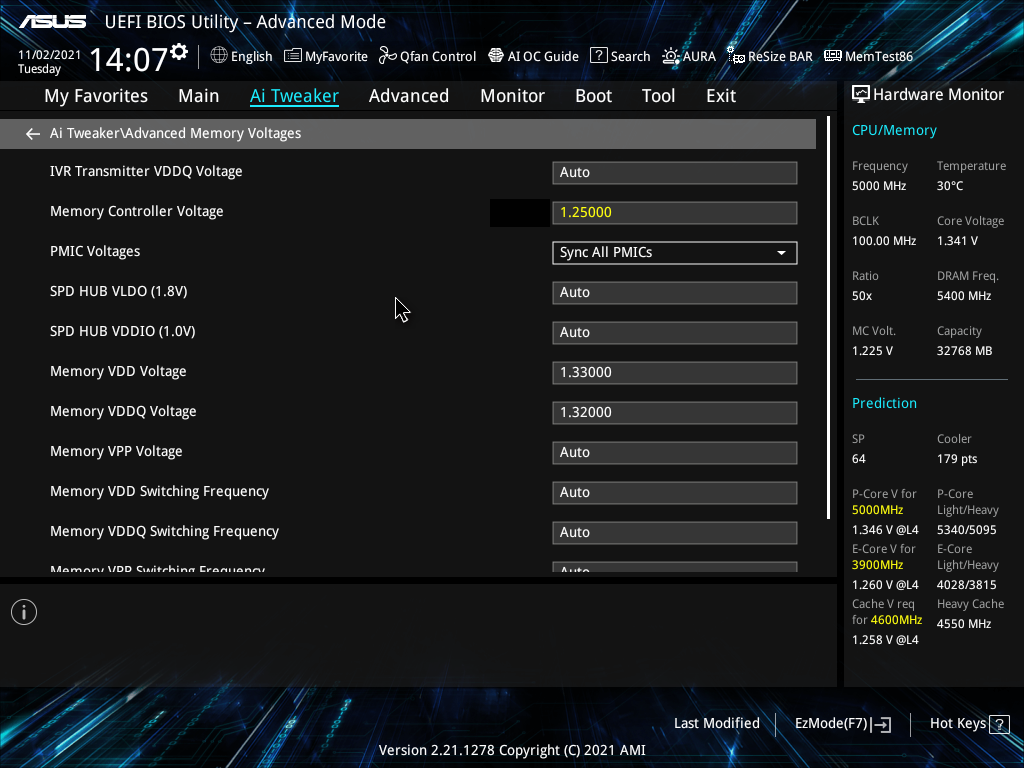

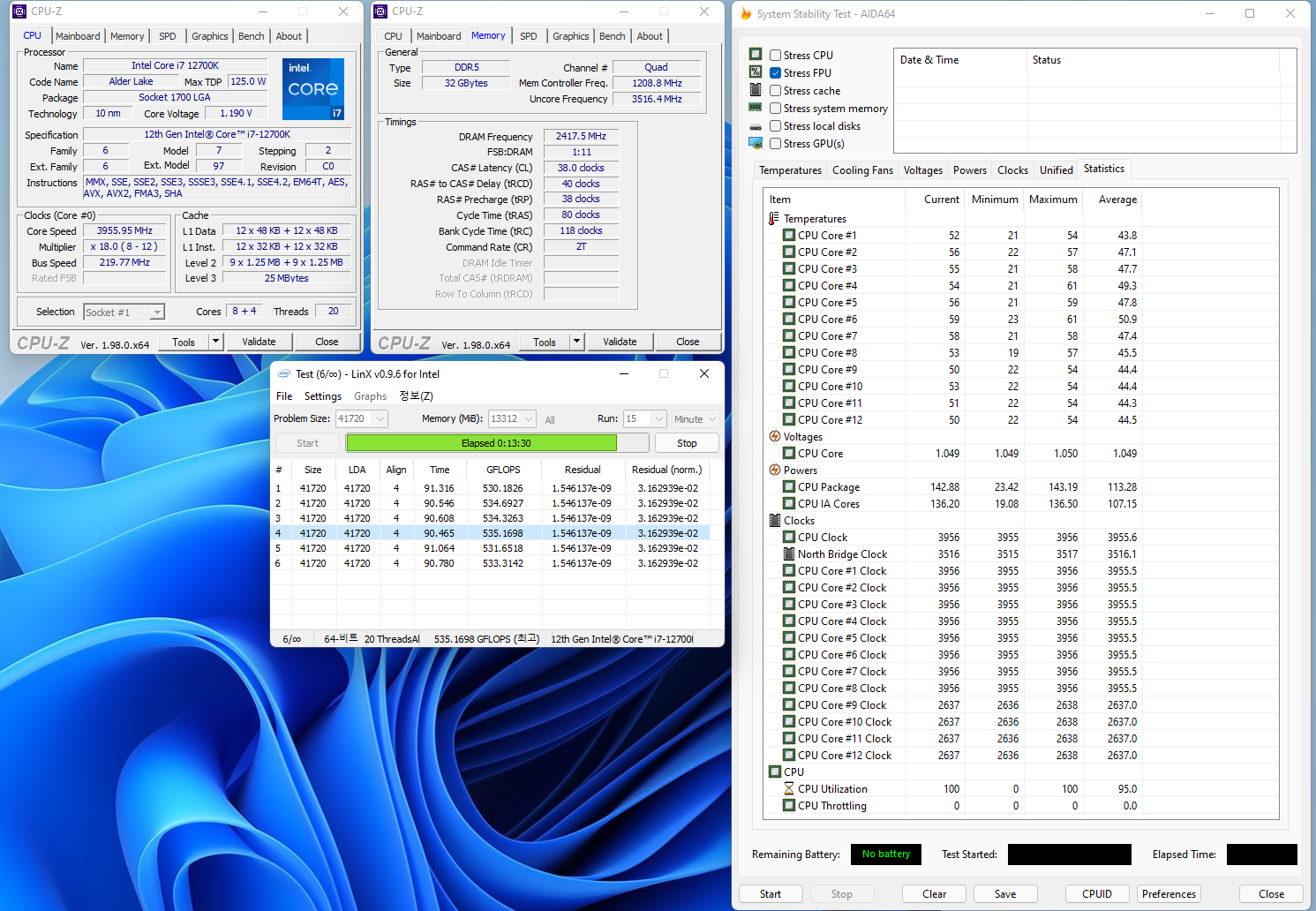

Как видно на скриншотах выше, память разогналась до 5400 МГц, и это был предел для наших модулей, так как они оказались основаны на чипах Micron. Потенциал последних на данный момент времени находится примерно на этом же уровне, тогда как конкурирующие решения обладают возможностями работать на более высоких частотах. Для памяти Micron, как правило, напряжения VDD и VDDQ должны быть на уровне 1,35 и 1,4 вольт соответственно, для контроллера памяти — 1,34 В, а для SA — 1,2 В. В нашем случае, эти значения были даже ниже. Более подробно об этом можно будет прочитать в обзоре процессора Core i7-12700K.

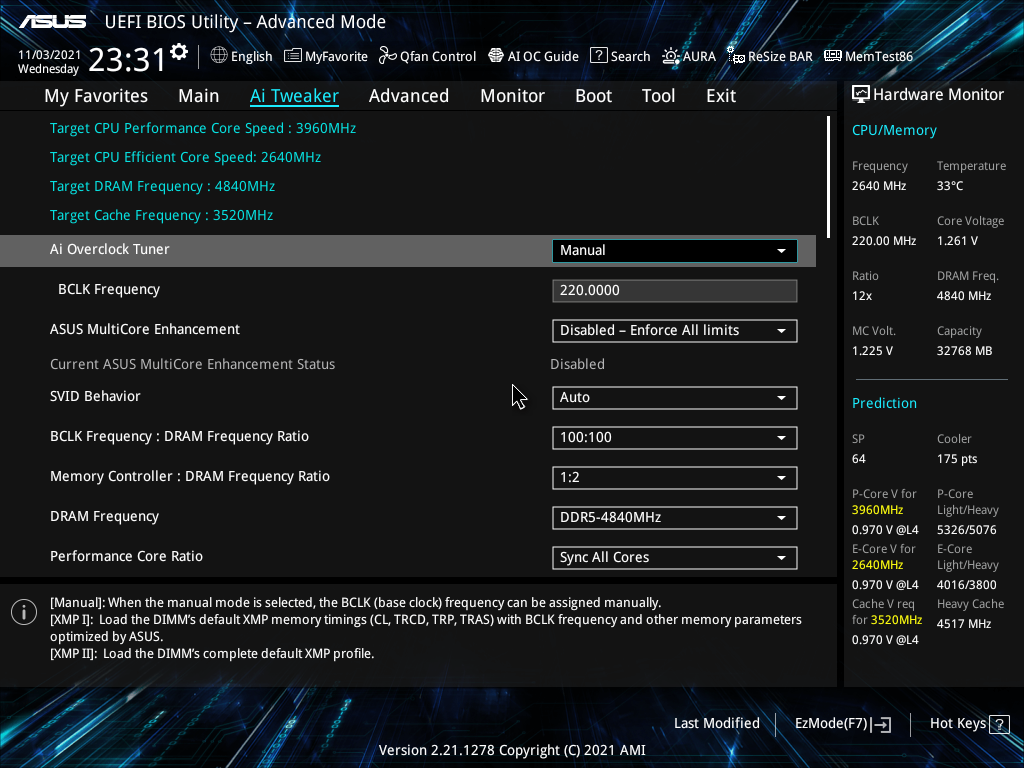

Итак, следующий шаг — выявление максимальной частоты BCLK, который оказался сложной задачей с предрелизной прошивкой и платой серии Prime.

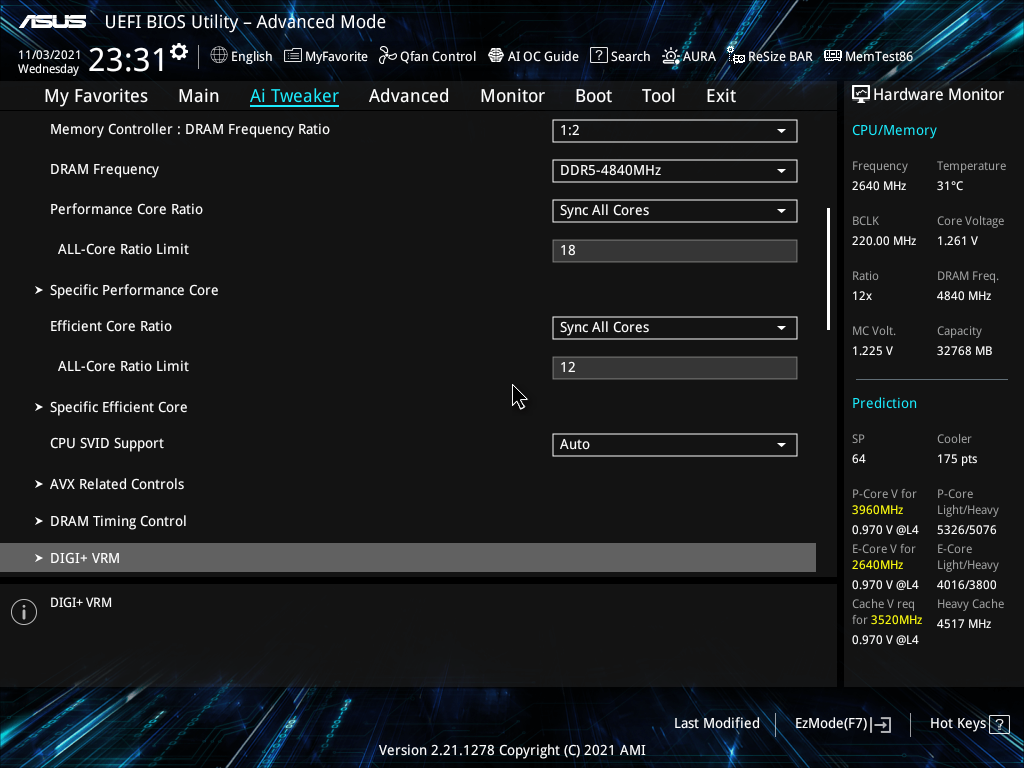

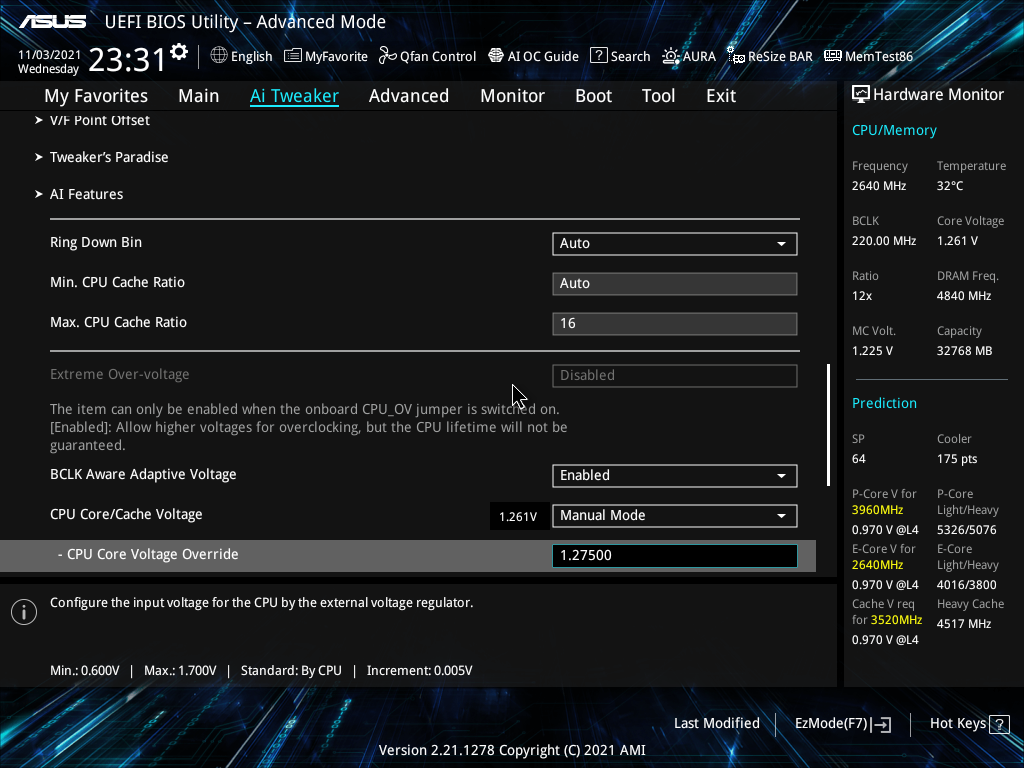

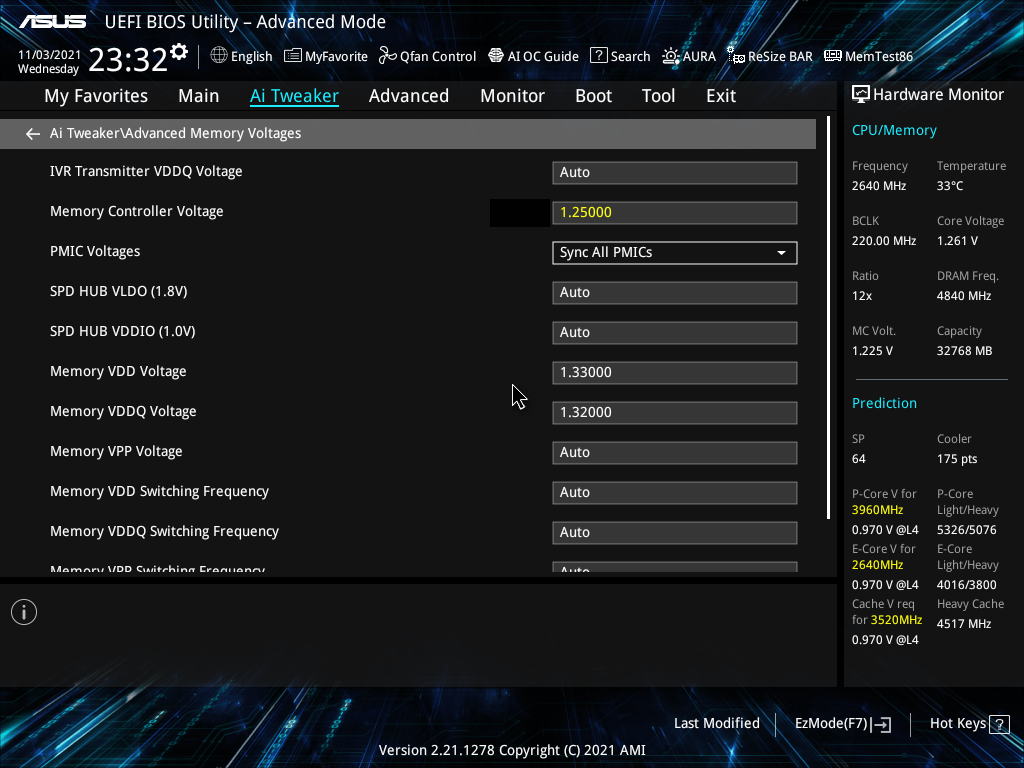

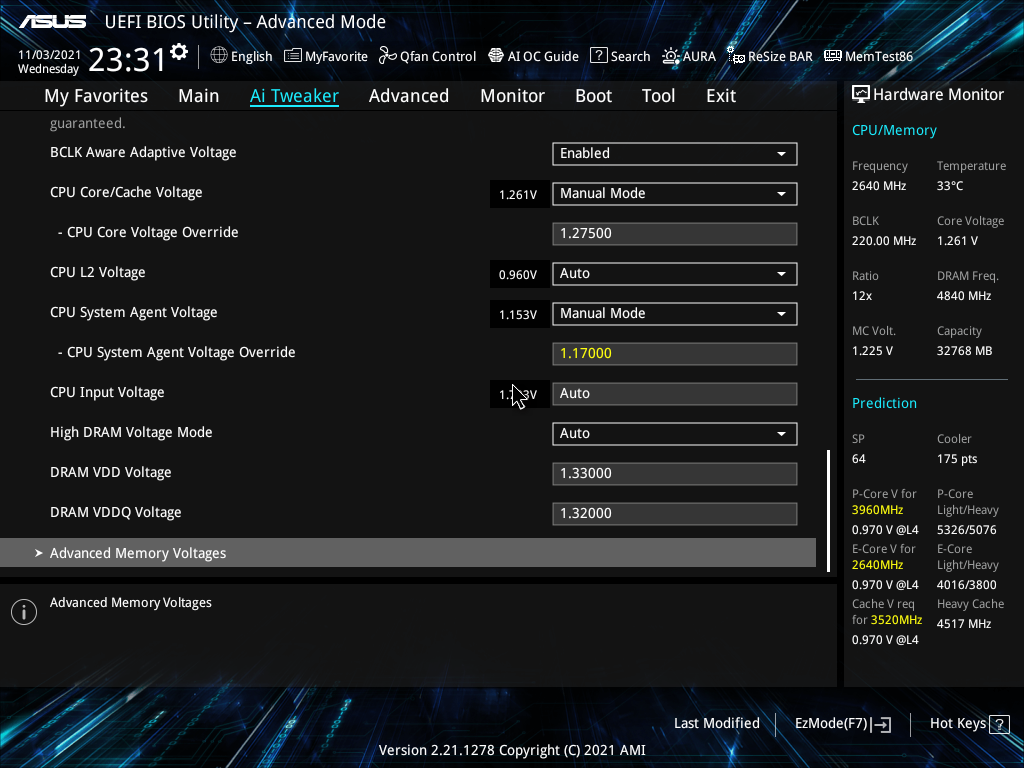

Для достижения максимума в 220 МГц пришлось стартовать на частоте 150 МГц с пониженными множителями на процессоре, кэше и памяти, после чего поднимать базовую с шагом 5–10 МГц, попутно снижая в дальнейшем все коэффициенты.
Выводы
Новый чипсет Z690 по сравнению с предшественниками принес значительные нововведения. Это и поддержка шины PCI Express 4.0, и увеличенное непонятно зачем количество каналов SATA, и расширенное число поддерживаемых USB 3.2 Gen 2x2, при этом сам чип по тепловыделению остался на прежнем уровне. В целом достойное продолжение топовой настольной системной логики.
Что касается ASUS Prime Z690-A, то эта плата звезд с неба не хватает, рассчитана на сборщиков и рядовых пользователей. Выглядит она обычно и с минимумом подсветки, лишена модуля Wi-Fi и поставляется со спартанским набором аксессуаров и ПО. Зато она обладает большим количеством разъемов M.2 и неплохими возможностями разгона. Конечно, оверклокерские рекорды на ней вряд ли можно будет побить, но разогнать тот же Core i7-12700K на ней выйдет без проблем.
